1 Wyposażenie dodatkowe Spis treści Przeszklenia, naświetle górne, kratki wentylacyjne Strona Przeszklenia do drzwi przeciwpożarowych El 2 30 i El Naświetla górne nieruchome do drzwi przeciwpożarowych El Przeszklenia do drzwi D45/D55/D Szkła specjalne do drzwi D45/D55/D Nieruchome elementy górne (naświetla/przysłony) do drzwi D45/D55/D Kratki wentylacyjne do drzwi D45/D55/D Okucia i elektryczne elementy wyposażenia Komplety klamek 106 Okucia klamka/gałka 107 Zamki i okucia przeciwpaniczne (szybkootwierające) PN-EN Zamki i sztangi przeciwpaniczne PN-EN Zamki i dźwignie przeciwpaniczne (szybkootwierające) PN-EN Samoryglujące zamki i okucia przeciwpaniczne Wkładki bębenkowe 117 Odbojniki drzwiowe 118 Samozamykacze 119 Napęd TS Elektryczne elementy wyposażenia Elektrozaczepy 130 Uszczelnienia progowe 131 Powierzchnia zewnętrzna Powierzchnia zewnętrzna (gruntowanie w kolorach specjalnych) Warianty montażu Warianty montażu do ścian o powierzchni z tynkiem Warianty montażu do ścian o powierzchni wykończonej (beztynkowej) Warianty montażu do ścian z betonu komórkowego Warianty montażu do montażu w otworze (ościeżnica blokowa) 143 Warianty montażu do montażu w ścianach lekkich Wypełnienie ościeżnicy 146 Drzwi w klasach RC Przeszklenia i kratki wentyl. Cennik (PL) B 95

2 Przeszklenia do drzwi przeciwpożarowych 1- i 2-skrzydłowych El 2 30 i El 2 60 Dane techniczne Zastrzegamy sobie prawo do zmian Wskazówki: Przeszklenie znormowane, po uwzględnieniu wyszczególnionych poniżej zmian szerokości obrębów bocznych i wysokości obrębu dolnego, może być zastosowane także do drzwi o wymiarach specjalnych. Podane min. wymiary szer. obrębów bocznych i wys. obrębu dolnego są bezwzględnie wymagane i nie mogą być przekroczone. W przypadku szer. obrębu bocznego po stronie zamka < 270 mm koniec klamki nachodzi na przeszklenie. Zamek z podwójną wkładką bębenkową możliwy jest do zastosowania tylko w przypadku gdy szer. obrębu bocznego po stronie zamka wynosi min. 300 mm. Dla wyposażenia specjalnego (zamki, okucia z szerokimi szyldami) możliwa szer. obrębu bocznego musi zostać ustalona przed zamówieniem Uwaga: przy zamówieniu przeszklenia należy bezwzględnie podać wymiary. Rys. 1 Rys. 2 Rys OFF OFF 500 OFF Dla drzwi < wys. BR 2000 mm wys. obrębu dolnego odpowiednio się zmniejsza. Przeszklenie okrągłe, 1 = szer. obrębów bocznych i górnego, patrz strona 99. Dla drzwi < wys. BR 2000 mm odpowiednio zmniejsza się wysokość obrębu dolnego. Możliwe szerokości drzwi patrz tabela z cenami. W przypadku szer. obrębu bocznego po stronie zamka < 270 mm koniec klamki nachodzi na przeszklenie. Przeszklenie o wielkości wg życzenia, 1 = szer. obrębów bocznych i górnego, patrz strona 99 Dla drzwi < wys. BR 2000 mm odpowiednio zmniejsza się wysokość obrębu dolnego. Możliwe szerokości drzwi patrz tabela z cenami. 1 Przeszklenia i kratki wentyl. odległość między osiami OFF B OFF 1 Wys. od poziomu posadzki do środka przeszklenia dla > BR 2000 = 1550 mm. Dla wys. < BR 2000 mm, należy podać wys. od poziomu posadzki OFF do środka przeszklenia. Wymiar przeszklenia w świetle: 300 mm od szer. BR 730 mm 400 mm od szer. BR 830 mm 500 mm od szer. BR 930 mm, 1 = szer. obrębów bocznych i górnego, patrz strona 99. B = wys. obrębu dolnego, patrz strona 99. Klapa HPL30 C-1 z 4-stronną przylgą Klapa HPL60 D-1 z 4-stronną przylgą, 1 = szer. obrębów bocznych i górnych patrz strona 99. B = wys. obrębu bocznego patrz strona Cennik (PL) B

3 Przeszklenia znormowane El 2 30 do drzwi przeciwpożarowych 1- i 2-skrzydłowych HPL30 C 1), HPL30 D-2 VM 1) EI 2 30 Dopłaty Opis produktu Stalowy profil przeszklenia zagruntowany (pomalowany farbą proszkową) na kolor białoszary, na bazie RL Na życzenie profile ze stali nierdzewnej lub aluminiowe profile maskujące, eloksalowane w kolorze naturalnym F1 za dopłatą Szkło przeciwpożarowe: 17 mm, przezroczyste dla drzwi EI Szkło nie nadaje się do zastosowania na zewnątrz. Samozamykacz górny Przeszklenie możliwe tylko w połączeniu z samozamykaczem górnym za dopłatą! Ceny samozamykaczy podano od strony 120. szerokość w świetle ościeżnicy (LZ) szerokość światła przejścia skrzydła BR wymiar przeszklenia w świetle 1-skrzydł. HPL30 C-1 1) 2-skrzydł. HPL 30 D-2 VM 1) min. szer. skrzydła BR Cena wymiar przeszklenia w świetle min. szer. skrzydła BR Cena za skrzydło Przeszklenie znormowane dla drzwi EI 2 30 Rys. 1 Rys. 2 Rys x x x x niemożliwe x x x x x x x x x x x x x x x x x x x x niemożliwe x x x x x x x x x x x x x x x x x x Przeszklenia i kratki wentyl. Przeszklenie okrągłe odległość między osiami wymiar przeszklenia 1-skrzydłowe min. szer. skrzydła BR Cena 2-skrzydłowe min. szer. skrzydła BR Cena za skrzydło ø 300 mm ø 400 mm ø 500 mm Odległość od poziomu posadzki (OFF) 1550 mm ( dla wys. BR > 2000 mm) - Dla wys. BR < 2000 mm odległość od posadzki OFF należy podać na zamówieniu 1) Przeszklenia dla drzwi wielkogabarytowych HPL30 D-1, wielkogabarytowych HPL 30 D-2 VM oraz przeszklenia dla drzwi w klasie RC 2 na zapytanie Cennik (PL) B 97

4 Przeszklenia znormowane El 2 60 do drzwi przeciwpożarowych 1- i 2-skrzydłowych HPL60 D EI 2 60 Dopłaty Opis produktu Stalowy profil przeszklenia zagruntowany (pomalowany farbą proszkową) na kolor białoszary, na bazie RL Na życzenie profile ze stali nierdzewnej lub aluminiowe profile maskujące, eloksalowane w kolorze naturalnym F1 za dopłatą Szkło przeciwpożarowe: 21 mm, przezroczyste dla drzwi EI Szkło nie nadaje się do zastosowania na zewnątrz. Samozamykacz górny Przeszklenie możliwe tylko w połączeniu z samozamykaczem górnym za dopłatą! Ceny samozamykaczy podano od strony 120. Przeszklenia i kratki wentyl. szerokość w świetle ościeżnicy (LZ) szerokość światła przejścia skrzydła BR wymiar przeszklenia w świetle 1-skrzydł. HPL60 D-1 1) 2-skrzydł. HPL 60 D-2 1) min. szer. skrzydła BR Cena wymiar przeszklenia w świetle min. szer. skrzydła BR Cena za skrzydło Przeszklenie znormowane dla drzwi EI 2 60 Rys. 1 Rys. 2 Rys niemożliwe 720 niemożliwe x x x niemożliwe 795 niemożliwe x x x x x x x x x x x x x x x x x x x niemożliwe 795 niemożliwe x x x x x x x x x x x x x x x 1280* x x 1280* x Przeszklenie okrągłe odległość między osiami wymiar przeszklenia 1-skrzydłowe min. szer. skrzydła BR Cena 2-skrzydłowe min. szer. skrzydła BR Cena za skrzydło ø 300 mm ø 400 mm ø 500 mm * UWGI: zgodnie z probatą Techniczną dopuszczalne są przeszklenia drzwi o wymiarach nie większych niż 622 x 1312 mm i o powierzchni nie większej niż 0,76 m 2 lub koła o średnicy nie większej niż 500 mm. W przypadku konieczności zastosowania przeszklenia o wymiarach większych niż wyżej podane, należy każdorazowo konsultować się z Hörmann Polska sp. z o.o. 1) Przeszklenia dla drzwi wielkogabarytowych HPL60 D-1 oraz przeszklenia dla drzwi w klasie RC 2 na zapytanie. 98 Cennik (PL) B

5 Przeszklenia El 2 30 i El 2 60 do drzwi przeciwpożarowych 1- i 2-skrzydłowych EI 2 30 EI 2 60 Wielkość przeszklenia wg życzenia HPL30, HPL60 Samozamykacz górny Przeszklenie możliwe tylko w połączeniu z samozamykaczem górnym za dopłatą! Ceny samozamykaczy podano od strony 120. EI 2 30 EI 2 60 Wielkość przeszklenia wg życzenia wymiar przeszklenia w świetle za skrzydło 1 B 1 B Minimalne szerokości obrębów bocznych (w mm) 1 HPL30 C-1 HPL30 D-1 wielkogabarytowe HPL30 D-2 VM do 0,5 m² do 0,8 m² * do 1,2 m² * do 1,6 m² * do 2,0 m² 6147 do 2,5 m² 7266 HPL30 D-2 VM wielkogabarytowe HPL60 D-1 HPL60 D-1 wielkogabarytowe HPL60 D B Formuły obliczeniowe maks. przeszklenia (wymiar przeszklenia w świetle) Typ drzwi Maks. wymiar przeszklenia w świetle Wymiar zestawczy BR szerokość wysokość HPL30 C mm BR mm BR mm HPL30 D-1 wielkogabarytowe mm BR mm BR mm HPL30 D-2 VM mm BR mm BR mm HPL30 D-2 VM wielkogabarytowe mm BR mm BR mm HPL60 D mm* BR mm* BR mm* HPL60 D-1 wielkogabarytowe mm* BR mm* BR mm* HPL60 D mm* BR mm* BR mm* * UWG: zgodnie z probatą Techniczną dopuszczalne są przeszklenia drzwi o wymiarach nie większych niż 622 x 1312 mm i o powierzchni nie większej niż 0,76 m 2 lub koła o średnicy nie większej niż 500 mm. W przypadku konieczności zastosowania przeszklenia o wymiarach większych niż wyżej podane, należy każdorazowo konsultować się z Hörmann Polska sp. z o.o. Inne wzory przeszkleń za skrzydło na zapytanie Przeszklenia i kratki wentyl. Obliczanie szerokości skrzydeł BR dla drzwi dwuskrzydłowych: szerokość BR skrzydła przechodniego: BR = szerokość LZ skrzydła przechodniego + 82 mm szerokość BR skrzydła stałego: BR drzwi BR skrzydła przechodniego dla skrzydła stałego: LZ = BR np. drzwi o wymiarze LZ: o szerokości skrzydła przechodniego LZ: szerokość BR skrzydła przechodniego: szerokość BR skrzydła stałego: 1800 x 2000 mm (BR: 1882 x 2042 mm) 950 mm BR = = 1032 mm BR = = 850 mm Wyposażenie specjalne do przeszkleń z dodatkowymi aluminiowymi profilami maskującymi, eloksalowane w kolorze naturalnym F1, do przeszkleń prostokątnych 449 profile przeszkleń ze stali nierdzewnej, do przeszkleń prostokątnych 449 profile przeszkleń ze stali nierdzewnej, do przeszkleń okrągłych 336 Przeszklenia w klasie RC 2 na zapytanie Cennik (PL) B 99

6 EI 2 30 naświetla górne nieruchome do 1- i 2-skrzydłowych drzwi przeciwpożarowych HPL30 Dopłaty EI 2 30 Wskazówka: Wysokość naświetla: min. BR 250 mm, maks. BR 1000 mm. Całkowita wysokość zestawu drzwiowego: maks mm. W przypadku montażu bezpośrednio do sufitu na zamówieniu należy to wyraźnie zaznaczyć! Uwaga: nie nadaje się do stosowania na zewnątrz i do drzwi wielkogabarytowych (tj. dla skrzydeł > 1250 x 2500 mm). Samozamykacz górny Dla drzwi z nieruchomym naświetlem górnym (z przeszkleniem) wymagane są samozamykacze górne! Ceny samozamykaczy podano od strony 120. Zakres wymiarów (wymiar zestawczy BR) ze szkłem ppoż. 17 mm szer. x wys. Nieruchome naświetle do 1-skrzydłowych drzwi ppoż. HPL30 od 625 x 250 do 875 x do 1000 x do 1250 x Zakres wymiarów (wymiar zestawczy BR) ze szkłem ppoż. 17 mm szer. x wys. Nieruchome naświetle do 2-skrzydłowych drzwi ppoż. HPL30 Przeszklenia i kratki wentyl. od 1375 x 250 do 1500 x do 1750 x do 2000 x do 2250 x do 2500 x Cennik (PL) B

7 Przeszklenia do drzwi 1- i 2-skrzydłowych D45 / D55 / D65 do wysokości 3500 mm Dopłaty Opis produktu Stalowy profil przeszklenia zagruntowany (pomalowany farbą proszkową) na kolor białoszary, na bazie RL Na życzenie profile ze stali nierdzewnej lub aluminiowe profile maskujące, eloksalowane w kolorze naturalnym F1 za dopłatą! Wskazówki: Przeszklenie znormowane, po uwzględnieniu wyszczególnionych poniżej zmian szerokości obrębów bocznych i wysokości obrębu dolnego, może być zastosowane do drzwi o wymiarach specjalnych. Podane wymiary szer. obrębów bocznych i wys. obrębu dolnego są bezwzględnie wymagane i nie mogą być przekroczone. W przypadku szer. obrębu bocznego po stronie zamka < 270 mm koniec klamki nachodzi na przeszklenie. Zestawy drzwiowe o wymiarach skrzydeł szer. BR > 1250 mm lub wys. BR > 2250 mm w przypadku przeszklenia typ 2, 3 lub o wielkości wg życzenia zostaną dostarczone z 3 zawiasem na skrzydło. szkło VSG = szkło standardowe Zamek z podwójną wkładką bębenkową możliwy tylko w przypadku gdy szer. obrębu bocznego po stronie zamka wynosi min. 300 mm. Dla wyposażenia specjalnego (zamki, okucia z szerokimi szyldami) możliwa szerokość obrębu bocznego musi zostać ustalona przed zamówieniem UWG: Przy zamówieniu przeszklenia należy bezwzględnie podać wymiar! Przeszklenie typ 0 Przeszklenie typ 1 Przeszklenie typ OFF OFF OFF = Obręby boczne i górny min. 215 mm Także dla drzwi o wymiarach specjalnych gdy szer. drzwi BR > 570 mm Dla drzwi o wys. BR < 2000 mm wys. obrębu dolnego odpowiednio się zmniejsza = szerokość obrębów bocznych i górnego min. 215 mm. Dla drzwi o wys. BR < 2000 mm odpowiednio zmniejsza się wysokość obrębu dolnego Możliwe szerokości skrzydeł patrz tabela z cenami. Przeszklenie o wielkości wg życzenia Przeszklenie w kształcie rombu Przeszklenie okrągłe B odległość między osiami OFF OFF OFF odległość między osiami Przeszklenia i kratki wentyl. = szer. obrębów bocznych i górnego min. 215 mm B = wys. obrębu dolnego min. 225 mm Maks. wymiary szkła (wymiar otworu w świetle): D45 i D55: 820 x 2060 mm D65 do wys. BR 3500: 1070 x 1570 mm Wys. od poziomu posadzki do środka przeszklenia: (odległość między osiami) wymiar 300 x 300 mm: od szer. BR 875 mm wymiar 400 x 400 mm: od szer. BR 1000 mm wymiar 500 x 500 mm: od szer. BR 1125 mm Wys. od poz. posadzki > 2000 mm do środka przeszklenia (odległość między osiami) = 1550 mm, dla wys. BR < 2000 mm należy podać odległość między osiami. możliwe szer. skrzydeł patrz tabela z cenami średnica ø 300 mm od szer. BR 730 mm średnica ø 400 mm od szer. BR 830 mm średnica ø 500 mm od szer. BR 930 mm Cennik (PL) B 101

8 Przeszklenie do drzwi 1- i 2-skrzydłowych D45 / D55 / D65 do wysokości 3500 mm Dopłaty Przeszklenie prostokątne Przeszklenie typ 0 Przeszklenie typ 1 B za skrzydło szer. szer. wym. min. szer. szyba szyba szyba szyba skrzydła skrzydła przeszkleń skrzydła bezpieczna zbrojona bezpieczna zbrojona LZ BR w świetle BR VSG 7 mm izolacyjna VSG izolacyjna 6 mm 18 mm 20 mm x 385* x 385* x 385* x 385* x 385* x 385* ,5 1062,5 528 x 385* x 385* x 385* x 385* * od wys. BR 2250 mm wysokość otworu w świetle 635 mm wym. przeszkleń w świetle min. szer. skrzydła BR szyba bezpieczna VSG 6 mm szyba zbrojona 7 mm szyba bezpieczna izolacyjna VSG 18 mm szyba zbrojona izolacyjna 20 mm B 140 x mm Przeszklenia i kratki wentyl. Przeszklenie typ 2 Przeszklenie typ 3 B B Przeszklenie w kształcie rombu Przeszklenie okrągłe szer. skrzydła LZ szer. skrzydła BR wym. przeszkleń w świetle min. szer. skrzydła BR szyba bezpieczna VSG 6 mm szyba zbrojona 7 mm szyba bezpieczna izolacyjna VSG 18 mm szyba zbrojona izolacyjna 20 mm x x x x x x ,5 1062,5 528 x x x x szer. szer. wym. min. szer. szyba szyba szyba szyba skrzydła skrzydła przeszkleń skrzydła bezpieczna zbrojona bezpieczna zbrojona w świetle BR VSG LZ BR 7 mm izolacyjna VSG izolacyjna 6 mm 18 mm 20 mm x x x x x x ,5 1062,5 528 x x x x wym. przeszkleń w świetle min. szer. skrzydła BR szyba bezpieczna VSG 6 mm szyba zbrojona 7 mm szyba bezpieczna izolacyjna VSG 18 mm szyba zbrojona izolacyjna 20 mm 300 x x x wym. przeszkleń w świetle min. szer. skrzydła BR szyba bezpieczna VSG 6 mm szyba zbrojona 7 mm szyba bezpieczna izolacyjna VSG 18 mm szyba zbrojona izolacyjna 20 mm Ø 300 mm Ø 400 mm Ø 500 mm Cennik (PL) B

9 Szkła specjalne do drzwi 1- i 2-skrzydłowych D45 / D55 / D65 do wysokości 3500 mm Dopłaty Przeszklenie na życzenie Rodzaj szkła za skrzydło Wymiary przeszklenia w świetle 1 do 0,5 m 2 do 1,0 m 2 do 1,7 m 2 Szyba bezpieczna VSG 6 mm B Typ skrzydła Wym. przeszklenia w świetle drzwi (BR szer. -) x (BR wys. -B) D 45 / D 55 = 430 B = 440 D 65 = 430 B = 440 Należy zwrócić uwagę na maks. wymiar przeszklenia, strona 101! 1) 6 mm VSG / przestrzeń międzyszybowa / 6 mm VSG 2) 7 mm szyba zbrojona / przestrzeń międzyszybowa / 6 mm VSG 3) 7 mm szyba zbrojona / przestrzeń międzyszybowa / 6 mm Float B Szyba zbrojona 7 mm Szyba bezpieczna izolacyjna VSG 18 mm, przezroczysta 1) Szyba zbrojona izolacyjna 20 mm 2) Szyba zbrojona izolacyjna 20 mm/szyba Float 3) Szyba bezpieczna ESG 6 mm Szyba zbrojona przezroczysta 7 mm Szyba zbrojona nićmi stalowymi 6 mm Przygotowanie do samodzielnego przeszklenia na budowie 7 mm lub 20 mm (bez szyby) Wyposażenie specjalne do przeszkleń z dodatkowymi aluminiowymi profilami maskującymi, eloksalowanymi w kolorze naturalnym F1, do przeszkleń prostokątnych (D65 tylko ze szkłem o grubości 18/20 mm) 449 profile przeszkleń ze stali nierdzewnej, do przeszkleń prostokątnych 449 profile przeszkleń ze stali nierdzewnej, do przeszkleń okrągłych (D65 tylko ze szkłem o grubości 18/20 mm) 336 Obliczanie szerokości skrzydeł BR dla drzwi dwuskrzydłowych: szerokość BR skrzydła przechodniego: szerokość BR skrzydła stałego: Dla skrzydła stałego: BR = szerokość LZ skrzydła przechodniego + 82 mm BR drzwi - BR skrzydła przechodniego LZ = BR np. drzwi o wymiarze LZ: o szerokości skrzydła przechodniego LZ: szerokość BR skrzydła przechodniego: szerokość BR skrzydła stałego: 1800 x 2000 mm (BR: 1882 x 2042 mm) 950 mm BR = = 1032 mm BR = = 850 mm Przeszklenia i kratki wentyl. Cennik (PL) B 103

10 Nieruchome elementy górne (naświetla / przysłony) do drzwi 1- i 2-skrzydłowych D 45 / D 55 / D 65 do wysokości 3500 mm Dopłaty Wskazówki Maks. wysokość elementu BR 3500 mm; wysokość elementu górnego min. wys. BR 250 mm, maks. wys. BR 1000 mm. Maks. wysokość BR skrzydła drzwiowego 2500 mm W przypadku montażu bezpośrednio do sufitu na zamówieniu należy zaznaczyć montaż przystropowy. Zakres wymiarów (wymiar zestawczy BR) (szer. x wys.) szyba bezpieczna VSG 6 mm szyba zbrojona 7 mm Nieruchome elementy górne do drzwi 1-skrzydłowych szyba bezpieczna izolacyjna VSG 18 mm szyba zbrojona izolacyjna/ VSG 20 mm przygot. do przeszklenia na budowie 6 lub 20 mm (bez szyby) z panelem stalowym ze stalowymi kratkami wentylacyjnymi od 625 x 250 (wys. kratki 265) do 875 x do 1000 x do 1250 x do 1500 x Zakres wymiarów (wymiar zestawczy BR) (szer. x wys.) szyba bezpieczna VSG 6 mm szyba zbrojona 7 mm Nieruchome elementy górne do drzwi 2-skrzydłowych szyba bezpieczna izolacyjna VSG 18 mm szyba zbrojona izolacyjna/ VSG 20 mm przygot. do przeszklenia na budowie 6 lub 20 mm (bez szyby) z panelem stalowym ze stalowymi kratkami wentylacyjnymi Przeszklenia i kratki wentyl. od 1375 x 250 (wys. kratki 265) do 1500 x do 1750 x do 2000 x do 2250 x do 2500 x Nieruchome elementy górne dla drzwi o szer. BR > 2500 mm na zapytanie! Wyposażenie dodatkowe do kratki wentylacyjnej Zabezpieczenie przed insektami, stal ocynkowana, szer. oczka 1,4 mm za m ² 101 Inne szyby na zapytanie 104 Cennik (PL) B

11 Kratki wentylacyjne do drzwi 1- i 2-skrzydłowych D45 / D55 / D65 do wysokości 3500 mm Dopłaty Opis produktu Kratki wentylacyjne z blachy stalowej, obustronnie wbudowane, zagruntowane (warstwa farby proszkowej) w kolorze białoszarym, na bazie RL 9002, odporne na przebicie, standardowo z przyspawaną blachą perforowaną po stronie przeciwnej do zawiasów. W zależności od strony agresji kratka wentylacyjna może zostać przełożona. Przekrój wentylacyjny ok. 35% Zestawy drzwiowe o wymiarach skrzydeł szer. BR > 1250 mm lub wys. BR > 2250 mm w przypadku wyposażenia w kratki wentylacyjne zostaną dostarczone z 3 zawiasem na skrzydło. Zamek z podwójną wkładką bębenkową jest możliwy tylko w przypadku gdy szerokość obrębu bocznego po stronie zamka wynosi min. 300 mm. UWG: Przy zamówieniu kratek lub żaluzji wentylacyjnych należy bezwzględnie podać wymiar! W przypadku szer. obrębu bocznego po stronie zamka < 270 mm koniec klamki nachodzi na przeszklenie. Kratka wentylacyjna standardowa Kratka wentylacyjna o wymiarze na życzenie OFF OFF = obręb boczny z każdej strony min. 180 mm. Wymiary standardowe patrz tabela z cenami. Także dla drzwi o wymiarach specjalnych jeśli szer. obrębu bocznego została odpowiednio zmniejszona. Możliwe szerokości drzwi patrz tabela z cenami. = obręb boczny z każdej strony min. 180 mm Min. wymiar zewnętrzny ramki = 250 x 250 mm Maks. wymiar zewnętrzny ramki = 1140 x 2395 mm Kratka wentylacyjna standardowa szer. skrzydła szer. skrzydła Wym. zew. ramki min. szer. LZ BR kratki wentyl. skrzydła BR za skrzydło x x x x x x ,5 1062,5 618 x x x x x Kratka wentylacyjna o dowolnym wymiarze Wym. zewnętrzny kratki wentylacyjnej za skrzydło do 0,125 m do 0,25 m do 0,375 m do 0,5 m do 0,625 m do 0,75 m do 0,875 m Obliczanie szerokości skrzydeł BR dla drzwi dwuskrzydłowych: do 1,0 m szerokość BR skrzydła przechodniego: szerokość BR skrzydła stałego: dla skrzydła stałego: np. drzwi o wymiarze LZ: o szerokości skrzydła przechodniego: szerokość BR skrzydła przechodniego: szerokość BR skrzydła stałego: Formuła obliczeniowa maks. kratki wentylacyjnej - zewn. wymiar ramy Typ drzwi (BR szer. - ) x (BR wys. - B) D45 / D55 / D Należy zwrócić uwagę na maks. wymiar kratki wentylacyjnej BR = szerokość LZ skrzydła przechodniego + 82 mm BR drzwi - BR skrzydła przechodniego LZ = BR 1800 x 2000 mm (BR: 1882 x 2042 mm) 950 mm BR = = 1032 mm BR = = 850 mm B do 1,125 m do 1,25 m do 1,375 m do 1,5 m do 1,625 m do 2,0 m do 2,7 m Przeszklenia i kratki wentyl. Wyposażenie dodatkowe do kratki wentylacyjnej Zabezpieczenie przed insektami, stal ocynkowana, szer. oczka 1,4 mm za m ² 101 Uwaga: Kratki wentylacyjne nad skrzydłem drzwiowym znajdują się na stronie 104. Kratka wentylacyjna do drzwi przeciwpożarowych znajduje się na str. 42 i 43. Cennik (PL) B 105

12 Komplety klamek do drzwi przeciwpożarowych i wielofunkcyjnych ze stali Wskazówki W przypadku zamówienia drzwi z poniższymi okuciami należy uwzględnić upust za rezygnację z okuć standardowych z tworzywa sztucznego w wysokości 17 zł Klamki z rozetami możliwe są tylko w drzwiach przygotowanych. za przygotowanie drzwi do montażu klamek z rozetami: 80 zł Na zamówieniu należy koniecznie podać wersję klamki i typ drzwi! Okucia z tworzywa sztucznego mogą być dostarczone w kolorze czarnym, czerwonym, białym, ciemnoniebieskim lub ciemnoszarym. Drzwi Hörmann standardowo dostarczane są z klamkami z czarnego tworzywa sztucznego (polipropylen). Dopłaty za inne wersje podano poniżej. Klamki Klamki przygotowane pod wkładkę bębenkową (PZ), do: drzwi 1-skrzydłowych drzwi 2 skrzydłowych tylko w skrzydle przechodnim Typ D-110 Typ D-210 Typ D-310 Typ D-330 Typ D-410 Typ D-510 Komplet klamek przeciwpożarowych, przygotowane pod wkładkę bębenkową (PZ) tworzywo sztuczne, 84 kolory jw. (poliamid) Szyld podłużny Rozety aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana Klamka przeciwpożarowa z jednej strony, z przygotowaniem pod wkładkę bębenkową (PZ) tworzywo sztuczne, 48 kolory jw. (poliamid) Szyld podłużny Rozety aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana Płyta drzwiowa z jednej strony gładka, przygotowanie do mocowania klamki z jednej strony. (Na zamówieniu należy podać stronę mocowania klamki: po stronie zawiasów czy po stronie przeciwnej do zawiasów). 61 Zamki, okucia 106 Cennik (PL) B

13 Okucia klamka/gałka do drzwi przeciwpożarowych i wielofunkcyjnych ze stali Komplet okuć przeciwpożarowych, układ klamka/gałka K130*, z przygotowaniem pod wkładkę bębenkową ø 50 Opis Klamki przygotowane pod wkładkę bębenkową (PZ) do: drzwi 1-skrzydłowych drzwi 2-skrzydłowych tylko w skrzydle przechodnim Typ D-110 Typ D-210 Typ D-310 Typ D-330 Typ D-410 Typ D-510 Komplet okuć przeciwpożarowych, układ klamka/gałka K130*, z przygotowaniem pod wkładkę bębenkową (PZ) tworzywo sztuczne, kolory jw. (poliamid) 99 Szyld podłużny Rozety aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana ** Komplet okuć, układ klamka/gałka K130 nie nadaje się do zastosowania w drzwiach D65-2. Okucia klamka/gałka z wygiętą gałką K160 Wskazówki W przypadku zamówienia drzwi z poniższymi okuciami należy uwzględnić upust za rezygnację z okuć standardowych z tworzywa sztucznego w wysokości 17 zł. Klamki z rozetami możliwe są tylko w drzwiach przygotowanych. za przygotowanie drzwi do montażu klamek z rozetami: 80 zł Na zamówieniu należy koniecznie podać typ i powierzchnię klamki! Wskazówka dotycząca drzwi D65-2: D65 z okuciami klamka/gałka możliwe są tylko z wygiętą gałką K160, z wyjątkiem pełnej funkcji przeciwpanicznej (w obu skrzydłach). Drzwi z pełną funkcją przeciwpaniczną zgodnie z normą PN-EN 179 i okuciami klamka/gałka będą standardowo wyposażone w prostą gałkę. Na życzenie istnieje możliwość dostawy z gałką K160. ø Opis Klamki przygotowane pod wkładkę bębenkową (PZ) do: drzwi 1-skrzydłowych drzwi 2-skrztydłowych tylko w skrzydle przechodnim Typ D-110 Typ D-210 Typ D-310 Typ D-330 Typ D-410 Typ D-510 Komplet okuć klamka/gałka K160 ze stałą gałką Szyld podłużny Rozety aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna szczotkowana aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna szczotkowana Zamki, okucia Inne typy klamek Klamki firm: FSB, HEWI, DORM, VIELER i inne na zapytanie Przygotowanie drzwi do montażu klamek innych firm: FSB, HEWI, DORM, VIELER i innych 80 Okucia zastępcze Okucie zastępcze nie ma właściwości przeciwpożarowych i służy tylko do zabezpieczenia okuć przed zniszczeniem w czasie budowy. Pasuje do wszystkich powszechnie stosowanych typów zamknięć (firm FSB, HEWI, DORM, VIELER i innych) z odstępem 23 do 27 i 32 mm. Nie nadaje się do zamków przeciwpanicznych z dzielonym orzechem! Klamka z tworzywa sztucznego bez szyldu, w dostawie ogólnej zamiast okuć standardowych bez dopłaty z podkładką pierścieniową w dostawie specjalnej (min. 20 szt.), cena za szt 13 Cennik (PL) B 107

14 Zamki i okucia przeciwpaniczne (szybkootwierające) PN-EN 179 do drzwi przeciwpożarowych i wielofunkcyjnych ze stali do drzwi 1-skrzydłowych lub tylko w skrzydle przechodnim Wskazówki Zamknięcia przeciwpaniczne zgodnie z normą PN-EN 179 można stosować tylko w drzwiach o maks. wymiarach zestawczych BR 1250 x 2500 mm i maks. ciężarze skrzydła do 200 kg! Zastosowanie okuć przeciwpanicznych w drzwiach o wymiarach skrzydła większych niż podane wyżej na zapytanie! Przed złożeniem zamówienia prosimy koniecznie o sprawdzenie, czy zamknięcie ewakuacyjne przeciwpaniczne można zamontować tylko na skrzydle przechodnim (w drzwiach 2-skrzydłowych). Nie ma możliwości późniejszego doposażenia skrzydła stałego! Wyjścia ewakuacyjne zgodnie z PN-EN 179 są przeznaczone tylko do budynków, nie będących budynkami użyteczności publicznej, których użytkownicy znają działanie drzwi ewakuacyjnych. Mogą to być między innymi także drzwi boczne w budynkach użyteczności publicznej, z których korzysta wyłącznie autoryzowany personel. Zgodnie z przepisami jako okucia budowlane stosowane są klamki lub płytki naciskowe. Dopuszcza się stosowanie wyłącznie zamków przeciwpanicznych i okuć badanych jako całość i oznaczonych zgodnie z PN-EN 179. Dopuszcza się stosowanie niżej wymienionych zamków przeciwpanicznych, wyposażonych w komplet klamek lub klamkę z gałką przeciwpaniczną innych producentów, jeśli komplety są badane wraz z zamkami przeciwpanicznymi wymienionymi niżej. W razie potrzeby prosimy skierować zapytanie o możliwości zastosowania i ceny. Okucia są dostarczane w komplecie. Komplety klamek z tworzywa sztucznego są dostarczane w następujących kolorach: czarnym, czerwonym, białym, ciemnoniebieskim i ciemnoszarym! Na zamówieniu należy koniecznie podać: typ drzwi, zamek, model i wersję klamki! Wskazówka: do ceny zamka należy dodać cenę klamek! Zamek przeciwpaniczny z dzielonym orzechem (układ klamka/klamka) Do zamka przeciwpanicznego z dzielonym orzechem muszą być zastosowane wszystkie wymienione poniżej w tabeli komplety okuć przeciwpanicznych (układ klamka/klamka). 1 z otworem pod wkładkę bębenkową, lewy lub prawy, funkcja D z otworem pod wkładkę bębenkową, lewy lub prawy, funkcja zmienna B z otworem pod wkładkę bębenkową, lewy lub prawy, funkcja wymuszonego otwierania, typ C (z wyjątkiem HPL60 D-2) 456 Przeciwpożarowe komplety klamek przeciwpanicznych do zamka z dzielonym orzechem (układ klamka/klamka), z otworem pod wkładkę bębenkową Stabilny szyld stalowy Typ D-110 Typ D-330 Typ D-410 tworzywo sztuczne, kolory jw. (poliamid) 99 Szyld aluminium eloksalowane w kol. naturalnym (F1) podłużny stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) 99 Rozety aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna Klamki z rozetami można zastosować tylko w drzwiach przygotowanych za przygotowanie 80 Zamek przeciwpaniczny (układ klamka/gałka) Do zamków przeciwpanicznych (układ klamka/gałka) mogą być zastosowane wszystkie wymienione poniżej w tabeli komplety okuć przeciwpanicznych (układ klamka/gałka). 1 z otworem pod wkładkę bębenkową, lewy lub prawy, klamka/gałka, funkcja E (z wyjątkiem HPL60 D-2) z otworem pod wkładkę bębenkową, lewy lub prawy, klamka/gałka, funkcja E (tylko dla HPL60 D-2) 305 Zamki, okucia Przeciwpożarowe okucia przeciwpaniczne (układ klamka/gałka K130)*, z otworem pod wkładkę bębenkową Stabilny szyld stalowy Typ D-110 Typ D-330 Typ D-410 Szyld podłużny Rozety tworzywo sztuczne, kolory jw. (poliamid) 99 aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) 99 aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna Klamki z rozetami można zastosować tylko w drzwiach przygotowanych za przygotowanie 80 * Komplet okuć, układ gałka/klamka nie nadaje się do zastosowania w drzwiach D Cennik (PL) B

15 Zamki i okucia przeciwpaniczne (szybkootwierające) PN-EN 179 do drzwi przeciwpożarowych i wielofunkcyjnych ze stali do drzwi 2-skrzydłowych w skrzydle przechodnim i stałym Wskazówki Zamknięcia przeciwpaniczne zgodnie z normą PN-EN 179 można stosować tylko w drzwiach o maks. wymiarach zestawczych BR 1250 x 2500 mm i maks. ciężarze skrzydła do 200 kg! Zastosowanie okuć przeciwpanicznych w drzwiach o wymiarach skrzydła większych niż podane wyżej na zapytanie! Ważne: Zastosowanie zamka i okuć możliwe tylko z przygotowaniem fabrycznym! Wyjścia ewakuacyjne zgodnie z PN-EN 179 są przeznaczone tylko do budynków, nie będących budynkami użyteczności publicznej, których użytkownicy znają działanie drzwi ewakuacyjnych. Mogą to być między innymi także drzwi boczne w budynkach użyteczności publicznej, z których korzysta wyłącznie autoryzowany personel. Zgodnie z przepisami jako okucia budowlane stosowane są klamki lub płytki naciskowe. Dopuszcza się stosowanie wyłącznie zamków przeciwpanicznych i okuć badanych jako całość i oznaczonych zgodnie z PN-EN 179. Dopuszcza się stosowanie niżej wymienionych zamków przeciwpanicznych, wyposażonych w komplet klamek lub klamkę z gałką przeciwpaniczną innych producentów, jeśli komplety są badane wraz z zamkami przeciwpanicznymi wymienionymi niżej. W razie potrzeby prosimy skierować zapytanie o możliwości zastosowania i ceny. Okucia są dostarczane w komplecie. Komplety klamek z tworzywa sztucznego są dostarczane w następujących kolorach: czarnym, czerwonym, białym, ciemnoniebieskim i ciemnoszarym! Na zamówieniu należy koniecznie podać: typ drzwi, zamek, model i wersję klamki! Wskazówka: do ceny zamka należy dodać cenę klamek! Zamek przeciwpaniczny z dzielonym orzechem (układ klamka/klamka) Do zamka przeciwpanicznego z dzielonym orzechem muszą być zastosowane wszystkie wymienione poniżej w tabeli komplety okuć przeciwpanicznych (układ klamka/klamka) 1 Skrzydło przechodnie: z otworem pod wkładkę bębenkową, lewy lub prawy, funkcja zmienna B Skrzydło stałe: z zamkiem przeciwpanicznym i elementem zabierającym Skrzydło przechodnie: z otworem pod wkładkę bębenkową, lewy lub prawy, funkcja wymuszonego otwierania, typ C Skrzydło stałe: z zamkiem przeciwpanicznym i elementem zabierającym Skrzydło przechodnie: z otworem pod wkładkę bębenkową, lewy lub prawy, funkcja D Skrzydło stałe: z zamkiem przeciwpanicznym i elementem zabierającym 1554 Przeciwpożarowe komplety klamek przeciwpanicznych do zamka z dzielonym orzechem (układ klamka/klamka), z otworem pod wkładkę bębenkową, komplet do skrzydła przechodniego i stałego Stabilny szyld stalowy Typ D-110 Typ D-330 Typ D-410 Szyld podłużny Rozety tworzywo sztuczne, kolory jw. (poliamid) 147 aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) 147 aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna Klamki z rozetami można zastosować tylko w drzwiach przygotowanych za przygotowanie, za skrzydło 80 Zamek przeciwpaniczny (układ klamka/gałka) Do zamków przeciwpanicznych (układ klamka/gałka) mogą być zastosowane wszystkie wymienione poniżej w tabeli komplety okuć przeciwpanicznych (układ klamka/gałka). 1 skrzydło przechodnie: skrzydło stałe: z zamkiem przeciwpanicznym, z otworem pod wkładkę bębenkową, funkcja E z zamkiem przeciwpanicznym i elementem zabierającym Przeciwpożarowe okucia przeciwpaniczne (układ klamka/gałka), z otworem pod wkładkę bębenkową komplet do skrzydła przechodniego i stałego 1554 Zamki, okucia Stabilny szyld stalowy Typ D-110 Typ D-330 Typ D-410 Szyld podłużny Rozety tworzywo sztuczne, kolory jw. (poliamid) 147 aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna, szczotkowana tworzywo sztuczne, kolory jw. (poliamid) 147 aluminium eloksalowane w kol. naturalnym (F1) stal nierdzewna Klamki z rozetami można zastosować tylko w drzwiach przygotowanych za przygotowanie, za skrzydło 80 Cennik (PL) B 109

16 Zamki i sztangi przeciwpaniczne (szybkootwierające) PN-EN 1125 do drzwi przeciwpożarowych i wielofunkcyjnych ze stali do drzwi 1-skrzydłowych lub tylko w skrzydle przechodnim Wskazówki Zamknięcia przeciwpaniczne zgodnie z normą PN-EN 1125 można stosować tylko w drzwiach o maks. wymiarach zestawczych BR 1250 x 2500 mm i maks. ciężarze skrzydła do 200 kg! Zastosowanie okuć przeciwpanicznych w drzwiach o wymiarach skrzydła większych niż podane wyżej na zapytanie! Zamknięcia drzwi przeciwpanicznych wg PN-EN 1125 są przeznaczone do budynków użyteczności publicznej, których użytkownicy nie znają działania drzwi ewakuacyjnych, jednak w razie konieczności potrafią je uruchomić bez uprzedniego przeszkolenia. Dotyczy to na przykład: szpitali, szkół, budynków administracji publicznej, lotnisk, stadionów sportowych i centrów handlowych. Dopuszcza się stosowanie wyłącznie zamków przeciwpanicznych i okuć badanych jako całość i oznaczonych zgodnie z PN-EN Dopuszcza się stosowanie niżej wymienionych zamków przeciwpanicznych, wyposażonych w uchwyty innych producentów, jeśli uchwyty te są badane wraz z zamkami przeciwpanicznymi wymienionymi niżej. W razie potrzeby prosimy skierować zapytanie o możliwości zastosowania i ceny. Okucia są dostarczane w komplecie. Okucia standardowe nie są rekompensowane! Na zamówieniu należy koniecznie podać: typ drzwi, zamek, kierunek otwierania i wyposażenie dodatkowe! Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja D 1 Zamek przeciwpaniczny z otworem pod wkładkę bębenkową, z dzielonym orzechem (układ klamka/klamka), funkcja D Cena zamka przygotowanie do sztangi przeciwpanicznej za skrzydło 151 RZEM 458 sztanga przeciwpaniczna, podłużny szyld z klamką czarne tworzywo sztuczne* 974 1a Cena kompletu (zamek, przygotowanie i sztanga) 1432 sztanga przeciwpaniczna, podłużny szyld z klamką aluminium eloksalowane b Cena kompletu (zamek, przygotowanie i sztanga) 1594 sztanga przeciwpaniczna, podłużny szyld z klamką stal nierdzewna szczotkowana c Cena kompletu (zamek, przygotowanie i sztanga) 1806 sztanga przeciwpaniczna, podłużny szyld z klamką przeciwwłamaniową ES 1 stal nierdzewna szczotkowana d (kl.2 wg PN-EN 1906/DIN 18257) Cena kompletu (zamek, przygotowanie i sztanga) 1880 Zamki, okucia Zamknięcie przeciwpaniczne PN-EN 1125 (układ klamka/gałka), funkcja E 2 Zamek przeciwpaniczny z otworem pod wkładkę bębenkową, (układ klamka/gałka), funkcja E Cena zamka przygotowanie do sztangi przeciwpanicznej za skrzydło 151 RZEM 306 sztanga przeciwpaniczna, podłużny szyld z gałką czarne tworzywo sztuczne* 960 2a Cena kompletu (zamek, przygotowanie i sztanga) 1266 sztanga przeciwpaniczna, podłużny szyld z gałką aluminium eloksalowane b Cena kompletu (zamek, przygotowanie i sztanga) 1457 sztanga przeciwpaniczna, podłużny szyld z gałką stal nierdzewna szczotkowana c Cena kompletu (zamek, przygotowanie i sztanga) 1669 sztanga przeciwpaniczna, podłużny szyld z klamką przeciwwłamaniową ES 1 stal nierdzewna szczotkowana d (kl.2 wg PN-EN 1906/DIN 18257) Cena kompletu (zamek, przygotowanie i sztanga) 1738 * Korpus i ramiona z czarnego, matowego tworzywa sztucznego, pochwyt z aluminium eloksalowanego (F1) 110 Cennik (PL) B

17 Zamki i sztangi przeciwpaniczne (szybkootwierające) PN-EN 1125 do drzwi przeciwpożarowych i wielofunkcyjnych do drzwi 2-skrzydłowych Wskazówki Zamknięcia przeciwpaniczne zgodnie z normą PN-EN 1125 można stosować tylko w drzwiach o maks. wymiarach zestawczych BR 1250 x 2500 mm i maks. ciężarze skrzydła do 200 kg! Zastosowanie okuć przeciwpanicznych w drzwiach o wymiarach skrzydła większych niż podane wyżej na zapytanie! Ważne: Zastosowanie zamka i okuć możliwe tylko z przygotowaniem fabrycznym! Zamknięcia drzwi przeciwpanicznych wg PN-EN 1125 są przeznaczone do budynków użyteczności publicznej, których użytkownicy nie znają działania drzwi ewakuacyjnych, jednak w razie konieczności potrafią je uruchomić bez uprzedniego przeszkolenia. Dotyczy to na przykład: szpitali, szkół, budynków administracji publicznej, lotnisk, stadionów sportowych i centrów handlowych. Dopuszcza się stosowanie wyłącznie zamków przeciwpanicznych i okuć badanych jako całość i oznaczonych zgodnie z PN-EN Dopuszcza się stosowanie niżej wymienionych zamków przeciwpanicznych, wyposażonych w uchwyty innych producentów, jeśli uchwyty te są badane wraz z zamkami przeciwpanicznymi wymienionymi niżej. W razie potrzeby prosimy skierować zapytanie o możliwości zastosowania i ceny. Okucia są dostarczane w komplecie do skrzydła przechodniego i stałego. Okucia standardowe nie są rekompensowane! Na zamówieniu należy koniecznie podać: typ drzwi, zamek, kierunek otwierania i wyposażenie dodatkowe! Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja B Skrzydło przechodnie: zamek przeciwpaniczny z otworem pod wkładkę bębenkową, z dzielonym orzechem (układ klamka/klamka), funkcja B 1 Skrzydło stałe: zamek przeciwpaniczny skrzydła stałego i element zabierający Cena zamka przygotowanie do sztang przeciwpanicznych za 2 skrzydła 302 B - Skrzydło przechodnie B - Skrzydło stałe 1a 1b 1c RZEM 1856 skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z klamką czarne tworzywo sztuczne* 974 skrzydło stałe: sztanga przeciwpaniczna czarne tworzywo sztuczne* 903 skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z klamką Cena kompletu (zamek, przygotowanie i sztangi) 3733 aluminium eloksalowane 1136 skrzydło stałe: sztanga przeciwpaniczna aluminium eloksalowane 1002 skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z klamką Cena kompletu (zamek, przygotowanie i sztangi) 3994 stal nierdzewna szczotkowana 1348 skrzydło stałe: sztanga przeciwpaniczna stal nierdzewna szczotkowana 1241 Cena kompletu (zamek, przygotowanie i sztangi) 4445 Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja C (z wyjątkiem HPL60 D-2) Skrzydło przechodnie: zamek przeciwpaniczny z otworem pod wkładkę bębenkową, z dzielonym orzechem (układ klamka/klamka), funkcja C 2 Skrzydło stałe: zamek przeciwpaniczny skrzydła stałego i element zabierający Cena zamka przygotowanie do sztang przeciwpanicznych za 2 skrzydła 302 RZEM 1856 skrzydło przechodnie: sztanga przeciwpaniczna, B podłużny szyld z klamką czarne tworzywo sztuczne* 974 2a skrzydło stałe: sztanga przeciwpaniczna czarne tworzywo sztuczne* 903 Cena kompletu (zamek, przygotowanie i sztangi) 3733 skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z klamką aluminium eloksalowane Skrzydło przechodnie B - Skrzydło stałe 2b 2c skrzydło stałe: sztanga przeciwpaniczna aluminium eloksalowane 1002 skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z klamką Cena kompletu (zamek, przygotowanie i sztangi) 3994 stal nierdzewna szczotkowana 1348 skrzydło stałe: sztanga przeciwpaniczna stal nierdzewna szczotkowana 1241 Cena kompletu (zamek, przygotowanie i sztangi) 4445 Zamki, okucia * Korpus i ramiona z czarnego, matowego tworzywa sztucznego, pochwyt z aluminium eloksalowanego (F1) Cennik (PL) B 111

18 Zamki i sztangi przeciwpaniczne (szybkootwierające) PN-EN 1125 do drzwi przeciwpożarowych i wielofunkcyjnych ze stali do drzwi 2-skrzydłowych Wskazówki Zamknięcia przeciwpaniczne zgodnie z normą PN-EN 1125 można stosować tylko w drzwiach o maks. wymiarach zestawczych BR 1250 x 2500 mm i maks. ciężarze skrzydła do 200 kg! Zastosowanie okuć przeciwpanicznych w drzwiach o wymiarach skrzydła większych niż podanych wyżej na zapytanie! Ważne: Zastosowanie zamka i okuć możliwe tylko z przygotowaniem fabrycznym! Zamknięcia drzwi przeciwpanicznych wg PN-EN 1125 są przeznaczone do budynków użyteczności publicznej, których użytkownicy nie znają działania drzwi ewakuacyjnych, jednak w razie konieczności potrafią je uruchomić bez uprzedniego przeszkolenia. Dotyczy to na przykład: szpitali, szkół, budynków administracji publicznej, lotnisk, stadionów sportowych i centrów handlowych. Dopuszcza się stosowanie wyłącznie zamków przeciwpanicznych i okuć badanych jako całość i oznaczonych zgodnie z PN-EN Dopuszcza się stosowanie niżej wymienionych zamków przeciwpanicznych, wyposażonych w uchwyty innych producentów, jeśli uchwyty te są badane wraz z zamkami przeciwpanicznymi wymienionymi niżej. W razie potrzeby prosimy skierować zapytanie o możliwości zastosowania i ceny. Okucia są dostarczane w komplecie do skrzydła przechodniego i stałego. Okucia standardowe nie są rekompensowane! Na zamówieniu należy koniecznie podać: typ drzwi, zamek, kierunek otwierania i wyposażenie dodatkowe! Zamknięcie przeciwpaniczne PN-EN 1125 (układ klamka/gałka), funkcja E Skrzydło przechodnie: zamek przeciwpaniczny z otworem pod wkładkę bębenkową, (układ klamka/gałka), funkcja E 3 Skrzydło stałe: zamek przeciwpaniczny skrzydła stałego i element zabierający Cena zamka przygotowanie do sztang przeciwpanicznych za 2 skrzydła 302 RZEM 1856 skrzydło przechodnie: sztanga przeciwpaniczna, B podłużny szyld z gałką czarne tworzywo sztuczne* 960 3a skrzydło stałe: sztanga przeciwpaniczna czarne tworzywo sztuczne* 903 Cena kompletu 3719 (zamek, przygotowanie i sztanga) skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z gałką aluminium eloksalowane Skrzydło przechodnie B - Skrzydło stałe 3b 3c skrzydło stałe: sztanga przeciwpaniczna aluminium eloksalowane 1002 skrzydło przechodnie: sztanga przeciwpaniczna, podłużny szyld z gałką Cena kompletu (zamek, przygotowanie i sztanga) 4061 stal nierdzewna szczotkowana 1363 skrzydło stałe: sztanga przeciwpaniczna stal nierdzewna szczotkowana 1241 * Korpus i ramiona z czarnego, matowego tworzywa sztucznego, pochwyt z aluminium eloksalowanego (F1) Cena kompletu (zamek, przygotowanie i sztanga) 4460 Zamki, okucia 112 Cennik (PL) B

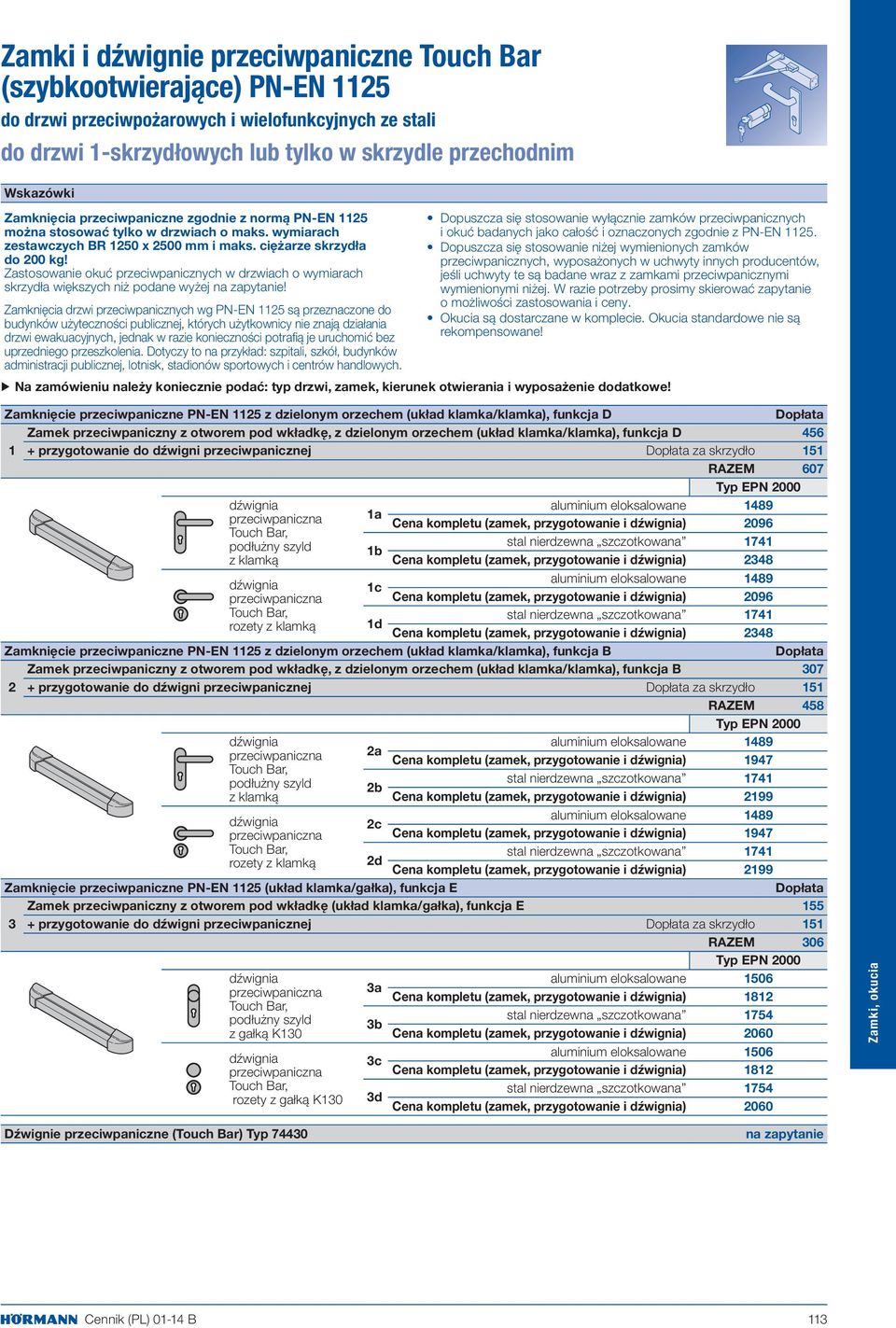

19 Zamki i dźwignie przeciwpaniczne Touch Bar (szybkootwierające) PN-EN 1125 do drzwi przeciwpożarowych i wielofunkcyjnych ze stali do drzwi 1-skrzydłowych lub tylko w skrzydle przechodnim Wskazówki Zamknięcia przeciwpaniczne zgodnie z normą PN-EN 1125 można stosować tylko w drzwiach o maks. wymiarach zestawczych BR 1250 x 2500 mm i maks. ciężarze skrzydła do 200 kg! Zastosowanie okuć przeciwpanicznych w drzwiach o wymiarach skrzydła większych niż podane wyżej na zapytanie! Zamknięcia drzwi przeciwpanicznych wg PN-EN 1125 są przeznaczone do budynków użyteczności publicznej, których użytkownicy nie znają działania drzwi ewakuacyjnych, jednak w razie konieczności potrafią je uruchomić bez uprzedniego przeszkolenia. Dotyczy to na przykład: szpitali, szkół, budynków administracji publicznej, lotnisk, stadionów sportowych i centrów handlowych. Dopuszcza się stosowanie wyłącznie zamków przeciwpanicznych i okuć badanych jako całość i oznaczonych zgodnie z PN-EN Dopuszcza się stosowanie niżej wymienionych zamków przeciwpanicznych, wyposażonych w uchwyty innych producentów, jeśli uchwyty te są badane wraz z zamkami przeciwpanicznymi wymienionymi niżej. W razie potrzeby prosimy skierować zapytanie o możliwości zastosowania i ceny. Okucia są dostarczane w komplecie. Okucia standardowe nie są rekompensowane! Na zamówieniu należy koniecznie podać: typ drzwi, zamek, kierunek otwierania i wyposażenie dodatkowe! Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja D Zamek przeciwpaniczny z otworem pod wkładkę, z dzielonym orzechem (układ klamka/klamka), funkcja D przygotowanie do dźwigni przeciwpanicznej za skrzydło 151 RZEM 607 Typ EPN 2000 dźwignia przeciwpaniczna Touch Bar, podłużny szyld z klamką dźwignia przeciwpaniczna Touch Bar, rozety z klamką 1a 1b 1c 1d aluminium eloksalowane 1489 Cena kompletu (zamek, przygotowanie i dźwignia) 2096 stal nierdzewna szczotkowana 1741 Cena kompletu (zamek, przygotowanie i dźwignia) 2348 aluminium eloksalowane 1489 Cena kompletu (zamek, przygotowanie i dźwignia) 2096 stal nierdzewna szczotkowana 1741 Cena kompletu (zamek, przygotowanie i dźwignia) 2348 Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja B 2 Zamek przeciwpaniczny z otworem pod wkładkę, z dzielonym orzechem (układ klamka/klamka), funkcja B przygotowanie do dźwigni przeciwpanicznej za skrzydło 151 RZEM 458 Typ EPN 2000 dźwignia przeciwpaniczna Touch Bar, podłużny szyld z klamką dźwignia przeciwpaniczna Touch Bar, rozety z klamką Zamknięcie przeciwpaniczne PN-EN 1125 (układ klamka/gałka), funkcja E 3 2a 2b 2c 2d aluminium eloksalowane 1489 Cena kompletu (zamek, przygotowanie i dźwignia) 1947 stal nierdzewna szczotkowana 1741 Cena kompletu (zamek, przygotowanie i dźwignia) 2199 aluminium eloksalowane 1489 Cena kompletu (zamek, przygotowanie i dźwignia) 1947 stal nierdzewna szczotkowana 1741 Cena kompletu (zamek, przygotowanie i dźwignia) 2199 Zamek przeciwpaniczny z otworem pod wkładkę (układ klamka/gałka), funkcja E przygotowanie do dźwigni przeciwpanicznej za skrzydło 151 RZEM 306 Typ EPN 2000 dźwignia przeciwpaniczna Touch Bar, podłużny szyld z gałką K130 dźwignia przeciwpaniczna Touch Bar, rozety z gałką K130 3a 3b 3c 3d aluminium eloksalowane 1506 Cena kompletu (zamek, przygotowanie i dźwignia) 1812 stal nierdzewna szczotkowana 1754 Cena kompletu (zamek, przygotowanie i dźwignia) 2060 aluminium eloksalowane 1506 Cena kompletu (zamek, przygotowanie i dźwignia) 1812 stal nierdzewna szczotkowana 1754 Cena kompletu (zamek, przygotowanie i dźwignia) 2060 Zamki, okucia Dźwignie przeciwpaniczne (Touch Bar) Typ na zapytanie Cennik (PL) B 113

20 Zamki i dźwignie przeciwpaniczne Touch Bar (szybkootwierające) PN-EN 1125 do drzwi przeciwpożarowych i wielofunkcyjnych ze stali do drzwi 2-skrzydłowych Zamki, okucia Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja B Skrzydło przechodnie: zamek przeciwpaniczny z otworem pod wkładkę, z dzielonym orzechem (układ klamka/klamka), funkcja B Skrzydło stałe: zamek przeciwpaniczny skrzydła stałego i element zabierający + przygotowanie do listwy przeciwpanicznej za 2 skrzydła 302 RZEM 1856 Typ EPN 2000 B skrzydło przechodnie B skrzydło stałe 1a aluminium eloksalowane 1b stal nierdzewna szczotkowana 1c aluminium eloksalowane 1d stal nierdzewna szczotkowana skrzydło przechodnie: dźwignia przeciwpaniczna, podłużny szyld z klamką 1489 skrzydło stałe: dźwignia przeciwpaniczna 1369 Cena kompletu (zamek, przygotowanie i dźwignie) 4714 skrzydło przechodnie: dźwignia przeciwpaniczna, podłużny szyld z klamką 1741 skrzydło stałe: dźwignia przeciwpaniczna 1577 Cena kompletu (zamek, przygotowanie i dźwignie) 5174 skrzydło przechodnie: dźwignia przeciwpaniczna, rozety z klamką 1489 skrzydło stałe: dźwignia przeciwpaniczna 1369 Cena kompletu (zamek, przygotowanie i dźwignie) 4714 skrzydło przechodnie: dźwignia przeciwpaniczna, rozety z klamką 1741 skrzydło stałe: dźwignia przeciwpaniczna 1577 Cena kompletu (zamek, przygotowanie i dźwignie) 5174 Zamknięcie przeciwpaniczne PN-EN 1125 z dzielonym orzechem (układ klamka/klamka), funkcja C z wyjątkiem HPL60 D-2 Skrzydło przechodnie: zamek przeciwpaniczny z otworem pod wkładkę, z dzielonym orzechem (układ klamka/klamka), funkcja C Skrzydło stałe: zamek przeciwpaniczny skrzydła stałego i element zabierający + przygotowanie do dźwigni przeciwpanicznej za 2 skrzydła 302 RZEM 1856 Typ EPN 2000 B skrzydło przechodnie B skrzydło stałe 2a aluminium eloksalowane 2b stal nierdzewna szczotkowana 2c aluminium eloksalowane 2d stal nierdzewna szczotkowana skrzydło przechodnie: dźwignia przeciwpaniczna, podłużny szyld z klamką 1489 skrzydło stałe: dźwignia przeciwpaniczna 1369 Cena kompletu (zamek, przygotowanie i dźwignie) 4714 skrzydło przechodnie: dźwignia przeciwpaniczna, podłużny szyld z klamką 1741 skrzydło stałe: dźwignia przeciwpaniczna 1577 Cena kompletu (zamek, przygotowanie i dźwignie) 5174 skrzydło przechodnie: dźwignia przeciwpaniczna, rozety z klamką 1489 skrzydło stałe: dźwignia przeciwpaniczna 1369 Cena kompletu (zamek, przygotowanie i dźwignie) 4714 skrzydło przechodnie: dźwignia przeciwpaniczna, rozety z klamką 1741 skrzydło stałe: dźwignia przeciwpaniczna 1577 Cena kompletu (zamek, przygotowanie i dźwignie) 5174 Zamknięcie przeciwpaniczne PN-EN 1125 (układ klamka/gałka), funkcja E Skrzydło przechodnie: zamek przeciwpaniczny z otworem pod wkładkę (układ klamka/gałka), funkcja E 1554 Skrzydło stałe: zamek przeciwpaniczny skrzydła stałego i element zabierający 3 + przygotowanie do dźwigni przeciwpanicznej za 2 skrzydła 302 RZEM 1856 Typ EPN 2000 B skrzydło przechodnie B skrzydło stałe 3a aluminium eloksalowane 3b stal nierdzewna szczotkowana 3c aluminium eloksalowane 3d stal nierdzewna szczotkowana skrzydło przechodnie: dźwignia przeciwpaniczna, podłużny szyld z gałką K skrzydło stałe: dźwignia przeciwpaniczna 1369 Cena kompletu (zamek, przygotowanie i dźwignie) 4731 skrzydło przechodnie: dźwignia przeciwpaniczna, podłużny szyld z gałką K skrzydło stałe: dźwignia przeciwpaniczna 1577 Cena kompletu (zamek, przygotowanie i dźwignie) 5187 skrzydło przechodnie: dźwignia przeciwpaniczna, rozety z gałką K skrzydło stałe: dźwignia przeciwpaniczna 1369 Cena kompletu (zamek, przygotowanie i dźwignie) 4731 skrzydło przechodnie: dźwignia przeciwpaniczna, rozety z gałką K skrzydło stałe: dźwignia przeciwpaniczna 1577 Cena kompletu (zamek, przygotowanie i dźwignie) 5187 Dźwignie przeciwpaniczne (Touch Bar) Typ na zapytanie 114 Cennik (PL) B
