PROJEKT BUDOWLANY WYMIANA INSTALACJI ELEKTRYCZNEJ W BUDYNKU. Biuro Usług Projektowych i Informatycznych EGZ. NR

Transkrypt

1 Biuro Usług Projektowych i Informatycznych Słupsk ul. Piłsudskiego 5 b / tel/fax.: (59) ; tel.kom.: bupii@wp.pl EGZ. NR PROJEKT BUDOWLANY WYMIANA INSTALACJI ELEKTRYCZNEJ W BUDYNKU WARSZTATOWO MAGAZYNOWYM NR PRZY UL. RYBACKIEJ W USTCE Bran ża:...elektrycżna Obiekt:... Budynek warsżtatowo-magażynowy Adres obiektu:...ul. Rybacka, Ustka Inwestor:...Wodociągi Ustka Sp ż o.o. ul. Ogrodowa 14, Ustka Zgodnie z wymogiem art. 0 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. z 003r. Nr 07, poz. 016 z późniejszymi zmianami) oświadczam, że niniejszy projekt budowlany dla potrzeb i warunków miejscowych został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej na dzień opracowania. Projektował: mgr. inż. Zbigniew Wójcik upr.proj. AN/8346/17/86 w specjalności elektrycznej Sprawdził: tech. Henryk Jakuła upr.proj. AN/8346/85/8 w specjalności elektrycznej Słupsk, sierpień 017r.

2 Spis treści Kopie decyzji o nadaniu uprawnień budowlanych 3 Kopie zaświadczenia o przynależności do PIIB 5 1. Wstęp 7 Podstawa opracowania 7 Zakres opracowania 7. Opis techniczny 8 Dane ogólne 8 Złącze kablowe, wewnętrzna linia zasilająca i rozdzielnica 8 Instalacje oświetlenia elektrycznego 8 Instalacje elektryczne jednofazowe 8 Instalacje elektryczne trójfazowe 9 Instalacja dla ogrzewania elektrycznego pomieszczeń budynku 9 Ochrona przeciwporażeniowa 9 Ochrona przeciwprzepięciowa 9 Instalacja odgromowa 9 Uwagi końcowe Obliczenia techniczne 11 Bilans mocy 11 Sprawdzenie spadku napięcia Informacja dotycząca bezpieczeństwa i ochrony zdrowia 1 Zakres robót oraz kolejność realizacji 1 Wykaz istniejących obiektów budowlanych 1 Przewidywane zagrożenia występujące podczas realizacji robót budowlanych 1 Sposób instruktażu pracowników przed przystąpieniem do realizacji robót. 1 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom 1 5. Wykaz rysunków 14 E-01 Rzut przyziemia instalacje eletryczne E-0 Rzut dachu -instalacja odgromowa E-03 Schemat ideowy rozdzielni RG

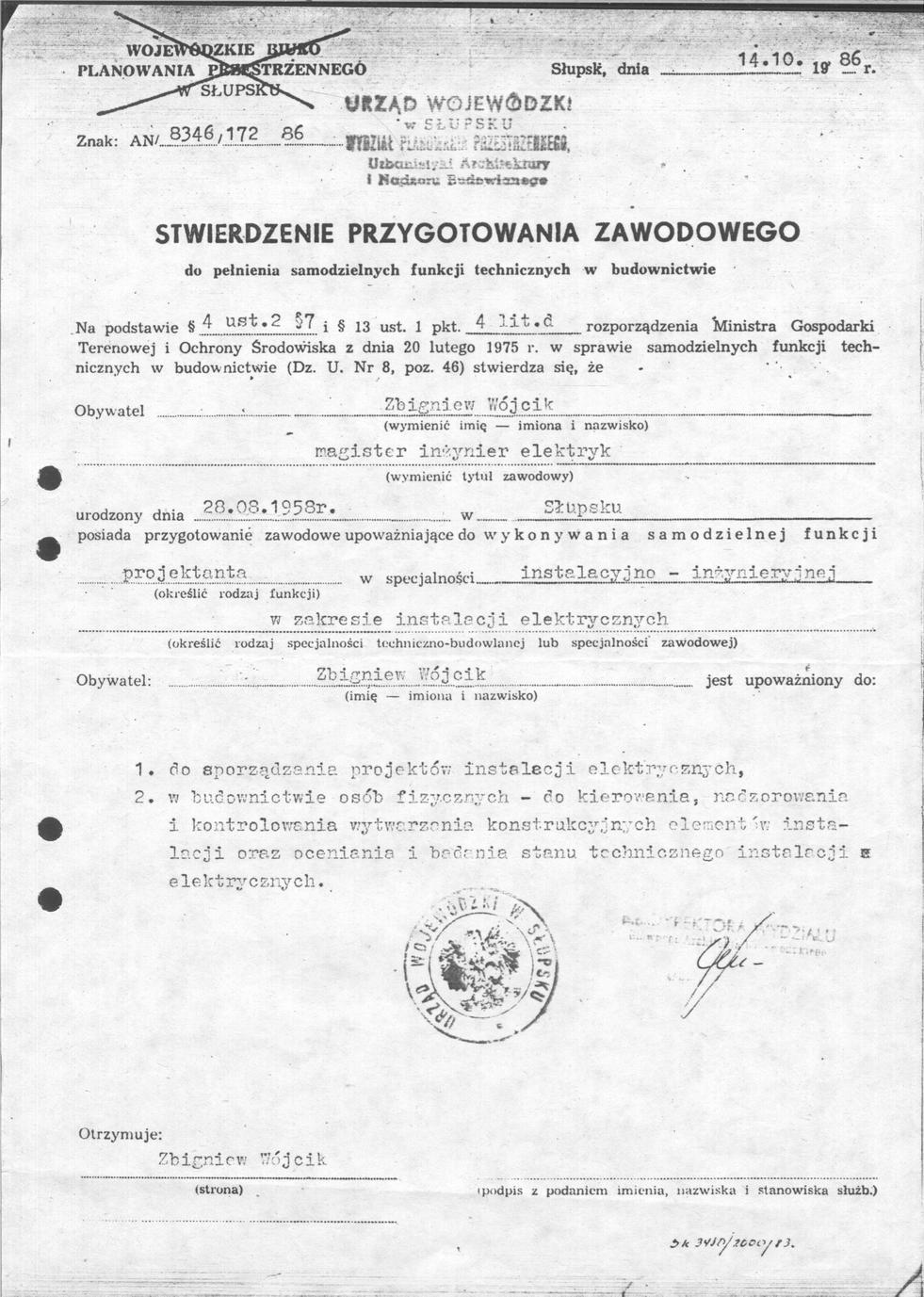

3 -str 3- Kopie decyzji o nadaniu uprawnień budowlanych

4 -str 4-

5 -str 5- Kopie zaświadczenia o przynależności do PIIB Zaświadczenie o numerze weryfikacyjnym: POM-6FG-46J-5W6 * Pan Zbigniew Wójcik o numerze ewidencyjnym POM/IE/544/01 adres zamieszkania ul.piłsudskiego 5B/, Słupsk jest członkiem Pomorskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne od do Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Franciszek Rogowicz, Przewodniczący Rady Pomorskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust ustawy z dnia 18 września 001 r. o podpisie elektronicznym (Dz. U. 001 Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy Digitally signed by Franciszek Rogowicz Date: :09:11 CET Reason:Elektroniczne zaświadczenie PIIB Location: Gdańsk, Polska

6 -str 6-

7 -str 7-1. Wstęp Podstawa opracowania Projekt opracowano w oparciu o: Zlecenie inwestora, Podkłady architektoniczno - budowlane Zakres prac projektowych uzgodniony z Inwestorem, Normy przedmiotowe oraz obowiązujące przepisy, Zakres opracowania Niniejsze opracowanie jest projektem budowlanym wymiany wewnętrznych instalacji elektrycznych w pomieszczeniach budynku warsztatowo-magazynowego w Ustce. Projekt obejmuje: wewnętrzną linię zasilającą i rozdzielnicę, instalacje oświetlenia elektrycznego, instalacje elektryczne jednofazowe, instalacje elektryczne trzyfazowe, ochronę przeciwporażeniową, instalację odgromową, Zasilanie budynku odbywać się będzie w ramach obowiązującej umowy o dostarczenie i sprzedaż energii elektrycznej.

8 -str 8-. Opis techniczny Dane ogólne Remont polega na wymianie wewnętrznych instalacji elektrycznych w budynku warsztatowomagazynowym nr w Ustce l. Rybacka, Ustka. Istniejące instalacje elektryczne znajdujące się w pomieszczeniach budynku przewidziano do demontażu. Złącze kablowe, wewnętrzna linia zasilająca i rozdzielnica Istniejące złącze kablowe ZK-1 należy wymienić na nowe. W złączu należy wykonać rozdział przewodu PEN na PE i N. Dla potrzeb zasilania przyjęto wewnętrzną linię zasilającą przewodem -750V 5x6 mm, ułożoną na odcinku od ZK-1 do RG pod tynkiem. Dla potrzeb rozdziału energii elektrycznej zaprojektowano rozdzielnicę główną RG. Z rozdzielnicy tej zasilane będą obwody odbiorcze: oświetleniowe, gniazd wtykowych i ogrzewania. Zabezpieczenia poszczególnych obwodów odbiorczych projektuje się przez wyłączniki instalacyjne nadprądowe i wyłączniki różnicowoprądowe. Rozdzielnicę oraz poszczególne obwody odbiorcze należy opisać w sposób trwały, przejrzyście i zrozumiale. Schemat ideowy rozdzielnicy wraz z typem szafy i rozmieszczeniem poszczególnych aparatów przedstawiono na rys. E-03. Instalacje oświetlenia elektrycznego Oświetlenie zaprojektowano na podstawie wymagań normy PN-EN :004 Światło i oświetlenie Oświetlenie miejsc pracy Część 1: Miejsca pracy we wnętrzach. Całą instalację projektuje się w układzie sieciowym TN-S z rozdziałem przewodu PEN na PE i N w złączu kablowym. Przewody układać pod tynkiem. Przekroje przewodów oraz zabezpieczenia poszczególnych obwodów odbiorczych przedstawiono na schemacie ideowym projektowanej rozdzielnicy RG. Dla poszczególnych pomieszczeń sterowanie oświetleniem odbywać się będzie ręcznie za pomocą łączników świecznikowych i jednobiegunowych podtynkowych rozmieszczonych jak na rys. E 01, montowanych na wysokości ok. 130 cm od podłogi. Oprawy i osprzęt instalacyjny stosować o stopniu ochrony co najmniej IP44. Instalacje elektryczne jednofazowe Całą instalację projektuje się w układzie sieciowym TN-S. Przewody układać pod tynkiem zgodnie z rys. E-01. Przekroje przewodów oraz zabezpieczenia poszczególnych obwodów odbiorczych przedstawiono na schemacie ideowym projektowanej rozdzielnicy RG (rys. E-03). Gniazda wtyczkowe montować w puszkach podtynkowych na wysokości ok. 130 cm od posadzki. Wszystkie gniazda wtyczkowe jednofazowe muszą być ze stykiem ochronnym i podłączone w następujący sposób do przewodów: L - faza - po lewej stronie;

9 -str 9- N - neutralny - po prawej stronie; PE - ochronny - u góry. Gniazda wtykowe podtynkowe stosować o stopniu ochrony co najmniej IP44. Instalacje elektryczne trójfazowe Całą instalację projektuje się w układzie sieciowym TN-S. Przewody układać pod tynkiem zgodnie z rys. E-01. Przekroje przewodów oraz zabezpieczenia poszczególnych obwodów odbiorczych przedstawiono na schemacie ideowym projektowanej rozdzielnicy RG (rys. E-03). Gniazda wtyczkowe 3P+N+Z 16A IP44 montować na wysokości ok. 130 cm od posadzki. Instalacja dla ogrzewania elektrycznego pomieszczeń budynku Instalację projektuje się w układzie sieciowym TN-S. Przewody układać pod tynkiem zgodnie z rys. E-01. Przekroje przewodów oraz zabezpieczenia poszczególnych obwodów odbiorczych przedstawiono na schemacie ideowym projektowanej rozdzielnicy RG (rys. E-03). W pomieszczeniu warsztatowym nr 1. przewidziano trzy grzejniki elektryczne o mocy 1500W każdy. W pozostałych pomieszczeniach przewidziano gniazda wtykowe oznaczone symbolem G-P dla ewentualnego podłączenia grzejników. Rozmieszczenie gniazd wtykowych i przewidziane moce grzejników w poszczególnych pomieszczeniach przedstawiono na rys. E-01. Ochrona przeciwporażeniowa Jako ochronę od porażeń przy dotyku pośrednim projektuje się samoczynne wyłączenie zasilania przez zabezpieczenie nadprądowe, zgodnie z PN-HD :009 Ochrona dla zapewnienia bezpieczeństwa Ochrona przed porażeniem elektrycznym, za pomocą wyłączników instalacyjnych nadprądowych i różnicowoprądowych. Ochrona przeciwprzepięciowa Jako ochronę przeciwprzepięciową projektuje się ochronniki przepięciowe klasy B+C zamontowane w rozdzielnicy RG. Poziom ochrony < 1,5kV. Instalacja odgromowa Z uwagi na zły stan techniczny instalacji odgromowej kwalifikuje się ona do wymiany. Zwody poziome wykonać drutem FeZn d:8 mm układanym na uchwytach kubkowych klejonych do dachu. Wszystkie metalowe części budynku znajdujące się na powierzchni dachu ( kominki, obróbki blacharskie attyki, itp. ) połączyć z najbliższym zwodem poziomym. Wszystkie elementy budowlane nieprzewodzące wystające nad powierzchnię dachu ( kominki wentylacyjne, itp ) należy wyposażyć w zwody pionowe wykonane drutem FeZn d:8 mm i połączyć ze zwodami poziomymi. Przewody odprowadzające wykonać drutem FeZn d:8 mm prowadzonym na wspornikach ściennych. Połączenia przewodów odprowadzających z uziemiającymi wykonać na ścianie budynku, na wys. ok. 0,5 m od poziomu gruntu, złączami kontrolnymi. Jako uziomy wykorzystać istniejące ( Z-, Z-3, Z-4 ) z tym, że należy wykonać oględziny elementów uziemienia dwóch losowo wybranych istniejących uziomów oraz ich przewodów uziemiających. W przypadku, gdy stopień korozji nie przekracza 40% przekroju jakiegokolwiek elementu, elementy te należy pokryć farbami tlenkowymi przewodzącymi lub półprzewodzącymi, w celu umożliwienia ich dalszego użytkowania, zgodnie z obowiązującymi przepisami. W przypadku stwier-

10 -str 10- dzenia korozji przekraczającej 40% przekroju jakiegokolwiek elementu, należy ten element wymienić na nowy. Uziom oznaczony Z-1 wykonać jako uziom pionowy. Układ zwodów poziomych i uziemienia pokazano na rys. nr E-0. Uwagi końcowe Zabrania się bezpośredniego łączenia miedzi i aluminium. Po wykonaniu wszystkich prac montażowych, przed odbiorem należy wykonać kompletne badanie urządzeń zabezpieczających oraz instalacji i urządzeń elektrycznych. Szczególną uwagę zwrócić na poziom rezystancji izolacji i ciągłość przewodu ochronnego PE oraz skuteczność ochrony przeciwporażeniowej. Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych, aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa, a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy, zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. Zakończenie prac powinno zostać udokumentowane formalnym protokołem odbioru z załączoną dokumentacją powykonawczą i pomiarową.

11 -str Obliczenia techniczne Bilans mocy Rozdzielnica RG Obwód Nazwa odbiornika Moc zainstalowana Pi [kw] O1, O Oświetlenie 1,7 G1, G, G3, G4 Gniazda 30V ogólne 7,0 G01 Gniazdo 3P+N+Z 16A 3,0 GP1 - GP4 Ogrzewanie elektryczne 10,5 Pi, Moc zainstalowana: Pi =, kw Obwód Moc zainstalowana Pi [kw] Współczynnik jednoczesności - kj Moc szczytowa Psz [kw] O1, O 1,7 0,8 1,4 G1, G, G3, G4, GO1 10 0,,0 GP1 - GP4 10,5 1,0 10,5 13,9 Moc szczytowa obliczeniowa: Prąd szczytowy obliczeniowy: P szcz = 13,9 kw I szcz = P szcz 3 U n cos ϕ = ,95 =1,1 A Wlz od złącza kablowego ZK do projektowanej rozdzielnicy RG wykonać przewodem YDT750V 5x6 mm, układanym pod tynkiem. Zabezpieczenie rozdzielnicy RG w złączu kablowym - bezpieczniki mocy WT gg 5A. Sprawdzenie spadku napięcia Spadek napięcia na linii kablowej pomiędzy złączem ZK a rozdzielnicą RG w budynku. : ΔU= 100 P l γ S U n gdzie: P - moc czynna, [W]; l - długość przewodu, [m] S - przekrój żył linii, [mm²][; ϒ - konduktywność przewodu, [m/ωmm²]; U n - napięcie międzyprzewodowe, [V] ΔU= 100 P RG l RG γ S RG U n = =0,3% Sporządził: mgr inż. Zbigniew Wójcik uprawnienia budowlane do projektowania bez ograniczeń w specjalności elektrycznej nr ewid. upr. AN/8346/17/86, POM/IE/544/01

12 -str 1-4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót oraz kolejność realizacji Demontaż istniejących instalacji elektrycznych, Przepusty przez ściany, Budowa wewnętrznej linii zasilającej, Budowa rozdzielnicy, Budowa instalacji elektrycznych, Pomiary elektryczne. Wykaz istniejących obiektów budowlanych Istniejącym obiektem jest murowany budynek warsztatowo-magazynowy z instalacjami elektrycznymi wewnętrznymi. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Prace montażowe na wysokości, Istniejąca instalacja elektryczna. Sposób instruktażu pracowników przed przystąpieniem do realizacji robót. Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy poinformować pracowników o istniejących zagrożeniach oraz umożliwić im bezpieczne wykonanie danej pracy. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniające bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Pracowników należy wyposażyć w odpowiedni sprzęt ochronny i uczulić w zakresie przestrzegania przepisów bhp przy wykonywaniu robót budowlanych,pracownicy wykonujący prace montażowe i instalacyjne powinni być przeszkoleni i posiadać stosowne uprawnienia oraz wykonywać prace zgodnie z obowiązującymi przepisami i instrukcjami, Zapewnić pracownikom odpowiedni sprzęt BHP w zależności od rodzaju wykonywanych robót, Stosować sprzęt techniczny posiadający wymagane dopuszczenia do eksploatacji,

13 -str 13- Zapewnić obsługiwanie sprzętu przez osoby posiadające odpowiednie przeszkolenie lub uprawnienia, Stosować urządzenia elektryczne spełniające wymogi ochrony przed porażeniem, Pomiary elektryczne powinny wykonywać co najmniej dwie osoby posiadające odpowiednie uprawnienia, Wszelkie prace prowadzone w pobliżu urządzeń będących pod napięciem należy wykonać w stanie beznapięciowym i w uzgodnieniu z właścicielem tych urządzeń. Osoba kierująca pracownikami jest obowiązana: organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy, dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. Sporządził: mgr inż. Zbigniew Wójcik uprawnienia budowlane do projektowania bez ograniczeń w specjalności elektrycznej nr ewid. upr. AN/8346/17/86, POM/IE/544/01

14 -str Wykaz rysunków E-01 Rzut przyziemia instalacje eletryczne E-0 Rzut dachu -instalacja odgromowa E-03 Schemat ideowy rozdzielni RG

15 Łącznik hermetyczny z lampką Łącznik świecznikowy hermetyczny G-P1 G-P c G-P3 1 Lampa świetlówkowa x36w IP44 Lampa świetlówkowa x58w IP44 A B P3 Lampa ścienna okrągła o IP44 Lampa halogenowa z czujnikiem ruchu i przekaźnikiem zmierzchowym IP44 Grzejnik elektryczny 1500W Gniazdo hermetyczne G-P d 1 b G-P1 G-P Gniazdo hermetyczne grzejników elektrycznych (U=30V. P=0,5kW) Gniazdo hermetyczne grzejników elektrycznych (U=30V. P=1kW) d P W f P W g c 3 b GszW GszW G-P3 3 Gniazdo hermetyczne grzejników elektrycznych (U=30V. P=1,5kW) Szyna Wyrównawcza Gniazdo 3P+N+Z 16A IP45 G-P3 c d d 1 a A a GszW f g 3 P W G3 GO1 GP3 GP O1 G GP1 G-P1 g G1 3 7 G01 ZK-1 B f g TG O G4 GP4 wlz Biuro Usług Projektowych i Informatycznych - Z.Wójcik Słupsk, ul. Piłsudskiego 5b/, tel (59) ADRES: USTKA, ul. Rybacka Temat: BUDYNEK WARSZTATOWO-MAGAZYNOWY nr Rzut parteru - instalacje elektryczne PROJEKTOWAŁ: mgr inż. Zbigniew Wójcik AN/8346/17/86-w spec.elektrycznej RYSUNEK: E-01 FAZA: PB DATA: sierpień 017 SKALA: 1:50 BRANZA: ELEKTRYCZNA SPRAWDZIŁ: tech. Henryk Jakuła AN/8346/85/8-w spec.elektrycznej
