1 PROJEKT BUDOWLANY OBIEKT: PLAC ZABAW NA TERENIE SZKOŁY PODSTAWOWEJ W ŻURAWCU ADRES: Żurawiec, gm. Markusy, działka nr 41/1 INWESTOR: Gmina Markusy Markusy Markusy woj. warmińsko-mazurskie Oświadczam, że niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. AUTOR PROJEKTU: mgr inż. arch. Jan Koperkiewicz SIERPIEŃ 2014r.

2 ZAWARTOŚĆ DOKUMENTACJI: DOKUMENTY FORMALNO-PRAWNE Strona tytułowa oraz oświadczenie autora projektu 2. Zawartość dokumentacji 3. Uprawnienia projektanta i zaświadczenie z Izby Budowlanej CZĘŚĆ OPISOWA Opis techniczny 5. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia 6. Opis planu zagospodarowania terenu RYSUNKI Mapa do celów projektowych 8. Zagospodarowanie terenu zakres opracowania (Rys. 1) 9. Zagospodarowanie terenu strefy bezpieczeństwa (Rys. 2) 10. Zagospodarowanie terenu rozmieszczenie urządzeń (Rys.3) 11. Zagospodarowanie terenu rozmieszczenie urządzeń - szczegół (Rys.4)

3 OPIS TECHNICZNY 1. Podstawa opracowania: Zlecenie Inwestora; Mapa sytuacyjno-wysokościowa do celów projektowych, z uzbrojeniem, w skali 1:500; Wizja w terenie i pomiary własne; Obowiązujące normy i przepisy; 2. Lokalizacja i zakres inwestycji: Inwestycja zlokalizowana będzie w całości na działce nr 41/1, położnej we wsi Żurawiec, w gminie Markusy. Działka ta - będąca własnością Gminy - jest w zarządzie Szkoły Podstawowej w Żurawcu i obecnie pełni funkcję przyszkolnego terenu rekreacyjnego, na którym w chwili obecnej nie znajdują się żadne inne elementów małej architektury. Planowane prace obejmą montaż nowych zabawek terenowych oraz wykonanie niezbędnych nawierzchni bezpiecznych, przy urządzeniach zabawowych wymagających takiej nawierzchni według obowiązujący norm oraz wymagań producenta urządzeń. 3. Przedmiot opracowania i charakterystyka użytkowa: Przedmiotem niniejszego opracowania jest projekt budowlany Placu zabaw powstającego na terenie Szkoły Podstawowej w Żurawcu, podlegający obowiązkowi zgłoszenia, sporządzono w 4 jednakowych egzemplarzach. Plac zabaw projektowany jest na ogrodzonym i pokrytym trawnikiem terenie rekreacyjnym znajdującym się obok szkoły. W ramach inwestycji zamontowanych zostanie 10 nowych zabawek oraz dwie ławki z oparciem.. Wszystkie zastosowane urządzenia powinny spełniać wymogi normowe i mogą być wykorzystywane przez najmłodszych, bez obawy o ich bezpieczeństwo. Ponadto, dwa z projektowanych urządzeń, tj. WIEŻA Z HUŚTAWKAMI (2 szt.) wymagają utworzenia - co najmniej w obszarze ich stref bezpieczeństwa - nawierzchni bezpiecznej z piasku. 4. Projektowane urządzenia: 4.1. Ławka z oparciem 2 szt. Ławka idealnie nadaje się do ogrodów, parków, tarasów. Połączenie drewna i stali od wielu lat jest najbardziej popularnym i jednocześnie najprostszym rozwiązaniem przy domowych ogrodach i parkach miejskich. Wymiary ławki: Szerokość: 160cm Wysokość siedziska 40cm\grubość deski 3 cm

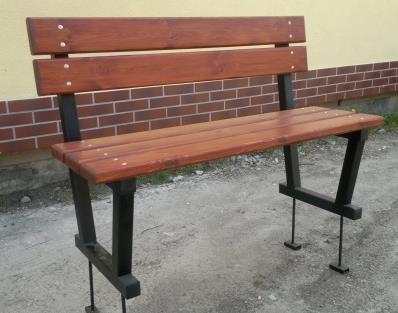

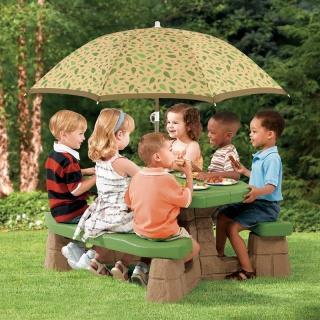

4 4.2. Stolik piknikowy z parasolem 5 szt. *Zdjęcie przykładowego urządzenia Stół piknikowy dla sześciorga dzieci z dwoma ławeczkami o specjalnym wyprofilowanym siedzisku. Wykonany z masywnego tworzywa sztucznego o podwójnych ściankach wypełnionych w środku powietrzem. Znaczna grubość elementów minimum 5-6 cm pozwala na długie użytkowanie stolika, a duży ponad 100 cm długości i szerokości 50 cm masywny blat oraz stabilna konstrukcja stołu zapewnia bezpieczeństwo zabawy. Dołączony parasol chroni przed promieniowaniem UV. Wysokość od ziemi do blatu stolika minimum 50 cm pozwala na korzystanie ze stolika dzieciom o różnym wzroście Góra wspinaczkowa 1 szt. *Zdjęcie przykładowego urządzenia Ponad 2 metry kwadratowe powierzchni w kształcie góry do wspinania. Urządzenie wykonane z masywnego tworzywa sztucznego imitującego kamień o podwójnych ściankach wypełnionych w środku powietrzem. Każda z ponad dwumetrowych ścian stanowi element do wspinania o różnym stopniu trudności. Dwie łatwiejsze ścianki prowadzą do połowy góry na platformę wykonaną z siatki typu trampolina umieszczonej we wnęce góry. Dwie pozostałe umożliwiają wspinaczkę na sam szczyt. Na ściankach zamontowane są przynajmniej dwie drabinki linowe, 9 profesjonalnych, masywnych uchwytów umożliwiających wspinanie, ponad 15 otworów do wspinania i przechodzenia. Konstrukcja o opływowych kształtach i lekkim nachyleniu, pozwala dzieciom na bezpieczną zabawę.

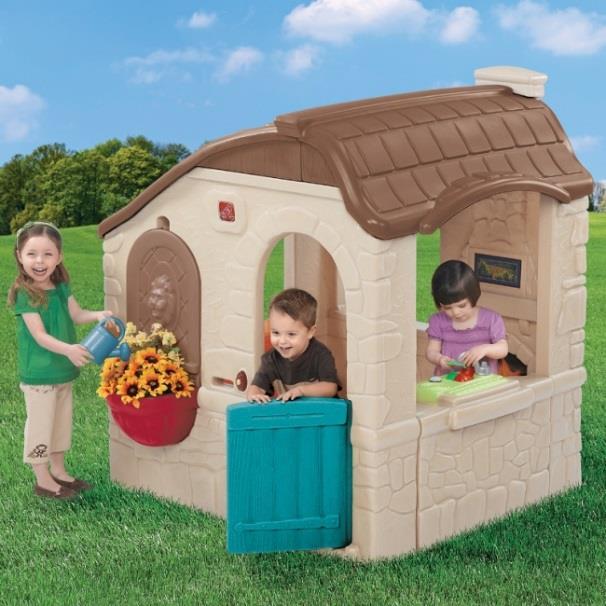

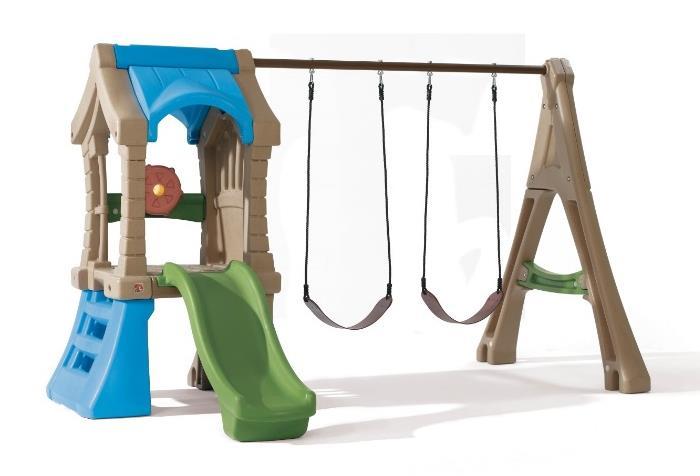

5 4.4. Domek farmera 1 szt. *Zdjęcie przykładowego urządzenia Domek wykonany z tworzywa sztucznego, stylizowany na starą chatę krytą gontem, murowaną z kamienia. Wyposażony w 3 duże, przestronne okna, dzięki którym wnętrze domku jest doskonale doświetlone przez dzienne światło, a rodzice w dogodny sposób mogą obserwować bawiące się w środku dzieci. W domku znajduje się panel kuchenny z palnikiem, umywalką i obrotowym kranem, który zachęca do kreatywnej i różnorodnej zabawy. Dodatkową atrakcją jest telefon bezprzewodowy. Wnętrze domku zdobi murowany kominek Wieża z huśtawkami 2 szt. *Zdjęcie przykładowego urządzenia Przyjazny projekt, ciekawa kolorystyka oraz funkcjonalność urządzenia zachęca dzieci do kreatywnej i wielogodzinnej zabawy. Bezpieczne schodki prowadzą dzieci na platformę, która umieszczona jest na wysokości około 70 cm, z której mogą obserwować okolicę, bawić się kołem sterowym lub zjeżdżać ze zjeżdżalni (długość ślizgu 130 cm). Całość zwieńczona zadaszeniem, chroniącym dzieci przed szkodliwymi promieniami UV, czy deszczem. Dwie huśtawki z mocnego elastycznego kauczuku zapewniają bezpieczeństwo huśtania młodszych i starszych dzieci. Max waga dziecka - 27 kg. Trwałe, podwójne ściany z tworzywa sztucznego nie wymagają czasochłonnej i skomplikowanej konserwacji. Całość łatwa w montażu.

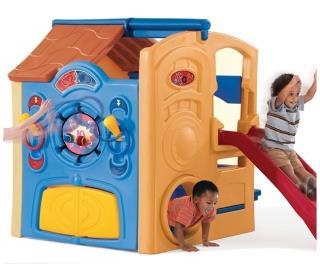

6 Wiek: 3-6 Wymiary: ok.190 x 283 x 213 cm Waga: ok. 68 kg 4.6. Domek ze zjeżdżalnią 1 szt. *Zdjęcie przykładowego urządzenia Nowoczesny domek rozrywki. Każda ścianka domku posiada różne atrakcje: ścianka ze zjeżdżalnią - na której umocowana jest zjeżdżalnia, można się do niej dostać po schodkach znajdujących się wewnątrz domku. Na dole ściany umieszczony jest okrągły otwór, przez który można przejść na czworakach. ścianka zręcznościowa: ćwiczy celność i precyzję ruchu, rzuty do celu - ringo i tarcza na rzepy. Na dole ściany umieszczono przejście z podwójnymi drzwiczkami. ścianka wejściowa zawiera: otwór z drzwiczkami, okno i małe przejście w postaci tunelu; ścianka odpoczynku, stoliczek i dwa krzesełka, które pozwalają na relaks, albo zabawę w sklep. Wewnątrz domku umieszczono stolik oraz lustro/ krzywe zwierciadło, które rozbawi każdego przeglądającego się. Wytrzymała konstrukcja sprawia, że domek posłuży przez wiele lat do zabawy. Wiek: 2-5 Wymiary: ok.147 x 213 x 161 cm Waga: ok.47 kg 4.7. Uwagi końcowe Z uwagi na możliwość wystąpienia ubytków w darni po pracach montażowych, należy uwzględnić dosianie trawy w miejscu prowadzenia prac. Ponadto wszystkie dostarczone zabawki i urządzenia wyposażenia terenu rekreacyjnego powinny spełniać wymagania Polskich Norm, między innymi: PN-EN 71-1:2011 Bezpieczeństwo zabawek: Właściwości mechaniczne i fizyczne PN-EN 71-2:2011 Bezpieczeństwo zabawek: Palność PN-EN 71-3:2013Bezpieczeństwo zabawek: Migracja określonych elementów EN : Rozporządzenie (WE) nr 552/2009 zmieniające rozporządzenie REACH (WE) nr 1907/2006 w odniesieniu do załącznika XVII Ftalany, sekcja 52 EN 1122: Rozporządzenie (WE) nr 552/2009 zmieniające rozporządzenie REACH (WE) nr

7 1907/2006 w odniesieniu do załącznika XVII Kadm PN-EN 62115:2005+A11:2012 Bezpieczeństwo zabawek elektrycznych PN-EN :2009 Wyposażenie placów zabaw. Część 1: Ogólne wymagania bezpieczeństwa i metody badań. PN-EN :2009 Wyposażenie placów zabaw. Część2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek. PN-EN :2009 Wyposażenie placów zabaw. Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni. PN-EN :2009 Wyposażenie placów zabaw. Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących PN-EN :2009 Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. PN EN 1177:2009 Nawierzchnie placów zabaw amortyzujące upadki Wyznaczenie krytycznej wysokości upadku. Sporządził: Mgr inż. Arch. Jan Koperkiewicz

8 5. Informacja dotycząca bezpieczeństwa i ochrony zdrowia INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa inwestycji: Adres: Zakup wyposażenia i montaż placu zabaw na terenie Szkoły Podstawowej w Żurawcu Żurawiec, gmina Markusy działka nr 41/1 Nazwa inwestora oraz jego adres: Gmina Markusy Markusy Markusy Imię i nazwisko projektanta sporządzającego informację: Mgr inż. Arch. Jan Koperkiewicz Sierpień 2014r.

9 1. Wstęp: Poniższa informacja dotycząca bezpieczeństwa i ochrony zdrowia oraz szczegółowy zakres rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi dotyczą inwestycji polegającej na zakupie i montażu zabawek z przeznaczeniem na teren zabaw dla dzieci przy Szkole Podstawowej w Żurawcu w skład którego wejdzie 10 nowych zabawek oraz 2 dodatkowe ławki z oparciem. 2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: Roboty budowlane obejmować będą wykonanie następujących prac: Dostawa i montaż nowych zabawek; Prace porządkowe; 3. Wykaz istniejących obiektów budowlanych: Na działce nr 41/1 w zakresie opracowania nie znajdują się żadne istniejące obiekty. 4. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Składowanie materiałów budowlanych przeznaczonych do wbudowania odbywać się będzie na działce. 5. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia: Wejście osób postronnych na teren realizacji inwestycji możliwość wypadku; Praca w wykopie w trakcie wykonywania ścian fundamentowych nie dotyczy; Praca przy użyciu maszyn i urządzeń niezbędnych do wykonania określonych robót takich jak: wiertarki, piły spalinowe i elektryczne, ręczne i mechaniczne, ostre narzędzia do ręcznych prac wykończeniowych możliwość porażenia prądem, okaleczenia; 6. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Ze względu na charakter warunków realizacji robót instruktarz ogólny musi być prowadzony przed przystąpieniem do pracy oraz instruktaż stanowiskowy musi być osobny dla obsługi poszczególnych maszyn i urządzeń, które będą stosowane w trakcie realizacji robót budowlanych. Instruktaże powinny obejmować następujące elementy: 6.1. Instruktaż ogólny: Przekazanie pracownikom, jaki zakres i rodzaj robót będzie wykonywany w danym zakresie robót, rozdział zadań i odpowiedzialności dla poszczególnych pracowników Zapoznanie pracowników z zagrożeniami mogącymi występować podczas realizacji robót Wyznaczenie stref zagrożeń Zapoznanie pracowników z organizacją robót, oraz organizacją transportu materiałów i organizacją komunikacji

10 Sprawdzenie i uzupełnienie w miarę potrzeb wyposażenia pracowników w sprzęt ochrony osobistej oraz odzież ochronną, itp. Sprawdzenie sprawności i stanu technicznego sprzętu i narzędzi wykorzystywanych do wykonywania robót Przeszkolenie pracowników w zakresie posługiwania się sprzętem i narzędziami (w miarę potrzeb dotyczyć to będzie pracowników, którzy po raz pierwszy będą używać danego sprzętu). Określenie zasad i sposobu zabezpieczenia terenu realizacji robót przed dostępem osób Postronnych Instruktaż w zakresie przestrzegania zasad BHP dotyczących realizacji robót i używania sprzętu budowlanego 6.2. Instruktaż stanowiskowy: Sprawdzenie i uzupełnienie w miarę potrzeb wyposażenia pracowników w niezbędny na danym stanowisku sprzęt ochrony osobistej, odzież ochronną itp. sprawdzenie sprawności i stanu technicznego sprzętu i narzędzi wykorzystywanych do wykonywania robót na danym stanowisku -zapoznanie pracownika z instrukcją obsługi urządzenia, do którego został przydzielony Przeszkolenie pracowników w zakresie posługiwania się sprzętem i narzędziami ze szczególnym zwróceniem uwagi na prawidłowość ich użytkowania Instruktaż w zakresie przestrzegania zasad BHP dotyczących używania powierzonego do użytkowania sprzętu budowlanego oraz sposobu sprawdzania jego sprawności zabezpieczeń przed narażeniem zdrowia i życia w trakcie jego obsługi. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: 7.1. Środki techniczne: Sprzęt ochrony indywidualnej; Narzędzia i sprzęt budowlany sprawny technicznie i wykorzystywany zgodnie z jego przeznaczeniem, instrukcją użytkowania i zasadami BHP; Tablice informacyjne oraz barierki lub taśmy uniemożliwiające wejście osobom postronnym podczas wykonywania robót; 7.2. Środki organizacyjne: Zabezpieczenie miejsca wykonywania robót przed dostępem osób postronnych; W trakcie realizacji robót musi być zapewniona komunikacja przejście umożliwiające w każdej chwili ewakuację osób; Ustalenie z pracownikami harmonogramu realizacji poszczególnych elementów robót i terminarza wykonywania prac o szczególnym zagrożeniu bezpieczeństwa, aby uczulić ich, aby w tym okresie zachowali szczególną ostrożność przy wykonywaniu zagrożonych czynności;

11 UWAGA: Plan bezpieczeństwa i ochrony zdrowia na budowie sporządza się, jeżeli: W trakcie budowy wykonywany będzie przynajmniej jeden z rodzajów robót budowlanych wymienionych w ust. 2 art. 21 ustawy Prawo Budowlane, lub: Przewidywane roboty budowlane mają trwać dłużej niż 30 dni roboczych i jednocześnie będzie przy nich zatrudnionych, co najmniej 20 pracowników lub pracochłonność planowanych robót będzie przekraczać 500 osobodni. Przy projektowanym obiekcie nie występują okoliczności określone w Art. 21 a Ustawy Prawo Budowlane, dlatego kierownik budowy nie jest zobowiązany do sporządzenia Planu BIOZ. Przy projektowanym obiekcie nie występują okoliczności określone w Art. 21 a Ustawy Prawo Budowlane, dlatego kierownik budowy nie jest zobowiązany do sporządzenia Planu BIOZ. Sporządził: Mgr inż. Arch. Jan Koperkiewicz

12 OPIS PLANU ZAGOSPODAROWANIA TERENU 1. Lokalizacja i analiza otoczenia: Działka nr 41/1, na której zlokalizowana będzie inwestycja, położona jest w centralnej części wsi Żurawiec (gmina Markusy), na terenie będącym w zarządzie miejscowej Szkoły Podstawowej. Od strony południowej i wschodniej wzdłuż ogrodzenia, przebiega droga publiczna, od strony północnej w bezpośrednim sąsiedztwie znajduje się wewnętrzna utwardzona droga wjazdowa, od strony wschodniej znajduje się budynek szkoły. 2. Istniejące zainwestowanie: Teren działki jest ogrodzony i zagospodarowany jako teren rekreacyjny dla dzieci tzw. park Nie znajdują się na nim żadne urządzenia zabawowe. Całość pokrywa trawnik. 3. Topografia: Teren działki wyrównany. Rzędna terenu w obszarze inwestycji waha się w granicach od -0,4 do -0,57 m n.p.m. 4. Komunikacja: Wejście na działkę od strony wschodniej, z terenu utwardzonego przy szkole. 5. Zestawienie powierzchni: RODZAJ POWIERZCHNI: Powierzchnia działki nr 186/ m2 = 0,2717 ha Projektowana powierzchnia zabudowy 0,00 m2 Istniejąca powierzchnia biologicznie czynna (w zakresie opracowania) 254,0 m2 Powierzchnia biologicznie czynna po zakończeniu inwestycji (zakresie opracowania) 182 m2 Powierzchnia terenów utwardzonych po zakończeniu inwestycji 0,00 m2 6. Warunki ochrony środowiska i zdrowia ludzi: Inwestycja nie należy do grupy przedsięwzięć mogących znacząco oddziaływać na środowisko, w związku z czym nie ma obowiązku przeprowadzenia postępowania w sprawie oceny oddziaływania na środowisko. 7. Warunki ochrony dziedzictwa kulturowego i zabytków:

13 Na terenie działki nie występują żadne obiekty ani obszary objęte ochroną na podstawie ustawy z dnia o ochronie zabytków i opiece nad zabytkami. Teren lokalizacji inwestycji nie jest położony w strefie ochrony konserwatorskiej i nie stanowi stanowiska archeologicznego. 8. Przyłącza: W ramach inwestycji nie projektuje się wykonywania żadnych przyłączy. Sporządził: Mgr inż. Arch. Jan Koperkiewicz
