1 Str.1/ Grodzisk Mazowiecki ul. Ignacego Paderewskiego 8 Tel informica@informica.pl Tabliczki przystankowe (2) Projektowanie i drukowanie pojedynczych tabliczek Tabliczki przystankowe (2)... 1 Projektowanie i drukowanie pojedynczych tabliczek Szkic tabliczki międzymiastowej Szkic tabliczki miejskiej Zmiana typu tabliczki i przystanku Nazwy przystanków na tabliczkach przystankowych Sprawdzanie tras linii miejskich Drukowanie lub zapis szkicu tabliczki Przygotowywanie parametrów drukowania (wzorów) tabliczek Parametry drukowania tabliczki: Papier Parametry ustalające wygląd tabliczki międzymiastowej (Parametry MM) Nagłówki kolumn tabliczki międzymiastowej (Nagłówki kolumn MM) Parametry drukowania tabliczki międzymiastowej: Odstępy MM Czcionki tabliczki międzymiastowej (Czcionki MM) Parametry drukowania tabliczki: Dane firmy Parametry drukowania tabliczki: Logo Infolinia MM Informacja MM (a także Informacja M1 i Informacja M2) Parametry ustalające wygląd tabliczki miejskiej typu 1 (Parametry M1) Parametry drukowania tabliczki miejskiej typu 1: Odstępy M Czcionki tabliczki miejskiej typu 1 (Czcionki M1) Parametry ustalające wygląd tabliczki miejskiej typu 2 (Parametry M2) Definiowanie tekstów (opisów) tabliczki miejskiej typu 2 (Opisy M2) Parametry drukowania tabliczki miejskiej typu 2: Odstępy M Czcionki tabliczki miejskiej typu 2: (Czcionki M2) Dodatkowe parametry tabliczki miejskiej typu 2: Dane Firmy M Parametry zapisu do zbioru internetowego: Folder zapisu HTML Ocena wyglądu tabliczki i wprowadzanych zmian Wzory tabliczek dla przystanku Drukowanie tabliczki i zapis do zbioru internetowego (zbioru HTML) Opcja: Pokaż podgląd wydruku tabliczki Przewoźnicy Tabliczka dworcowa... 50

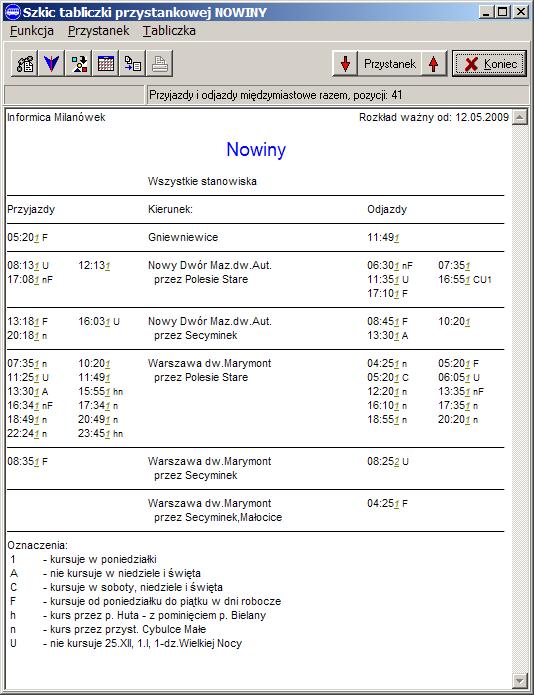

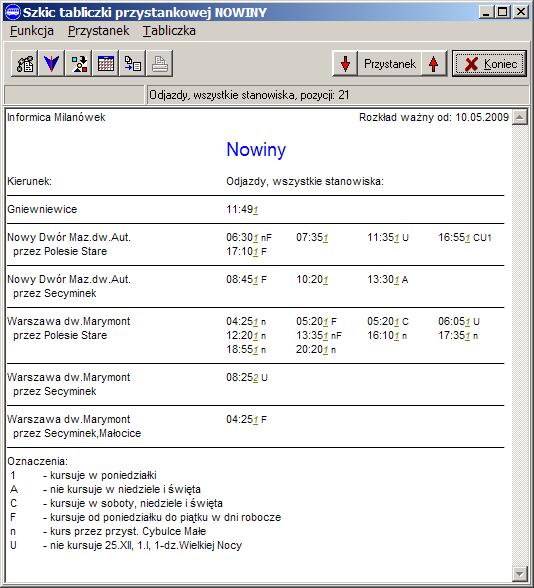

2 Str.2/55 1. Szkic tabliczki międzymiastowej Drukowanie tabliczki przystankowej dla przystanku, na którym zatrzymują się tylko kursy międzymiastowe, inicjalizuje się w oknie Kursy tabliczki przystankowej za pomocą przycisku Pokaż szkic/drukuj tabliczkę międzymiastową lub polecaniem menu Tabliczka Pokaż szkic tabliczki. Jeżeli nie jest włączona opcja menu: Tabliczka Opcja: pokaż podgląd wydruku tabliczki, wyświetlone zostaje okno, zawierające szkic tabliczki przystankowej (Rys. 1). Rys. 1 Okno ze szkicem tabliczki przystankowej międzymiastowej z odjazdami ze wszystkich stanowisk. Pokazany jest typowy, prosty wygląd tabliczki. W nagłówku podana jest nazwa firmy przewozowej, data początku ważności rozkładu jazdy oraz nazwa przystanku, dla którego obowiązuje tabliczka. Poniżej, zasadnicza część tabliczki zawiera kierunki jazdy kursów i czasy odjazdów lub przyjazdów. Rodzaj czasu (odjazdy, przyjazdy) podany jest nad kolumnami czasów. Za czasem odjazdu lub przyjazdu małą, kolorową, pochyłą i podkreśloną czcionką podane jest oznaczenie (numer) stanowiska przystankowego a dalej oznaczenia kursu. Pod kolumnami czasów opisane są użyte w tabliczce oznaczenia. Rodzaj pokazywanej tabliczki jest początkowo taki, jaki wybrano w oknie Kursy tabliczki przystankowej. Rodzaj tabliczki zmienia się w oknie ze szkicem tabliczki za pomocą kilku pierw-

3 Str.3/55 szych poleceń menu Tabliczka. Można wybrać odjazdy lub przyjazdy, ze wszystkich stanowisk lub z jednego wybranego stanowiska albo przyjazdy i odjazdy zbiorczo. Tabliczka odjazdów i przyjazdów zbiorczo (tzw. tabliczka dworcowa, Rys. 2) zawiera kolumny czasów po obu stronach kolumny z kierunkiem kursu: po lewej stronie podawane są czasy przyjazdu a po prawej czasy odjazdu. Jeśli opis kierunku kursu zawiera dwa lub więcej przystanków przez, przystanki te zapisane są w kolejności odpowiadającej odjazdom. Rys. 2 Szkic tabliczki dworcowej (przyjazdy i odjazdy zbiorczo). Wybrany rodzaj tabliczki przystankowej oraz liczba wykazywanych kursów podawane są w prawej części linii statutu, umieszczonej nad listą kursów (na Rys. 2 tekst Przyjazdy i odjazdy międzymiastowe razem, pozycji: 41 ). Czasy odjazdów różnych rodzajów kursów pisane są różnymi kolorami. Rodzaj kursu, odpowiadający kolorowi, podany jest u dołu tabliczki.

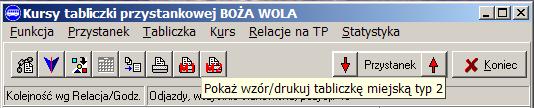

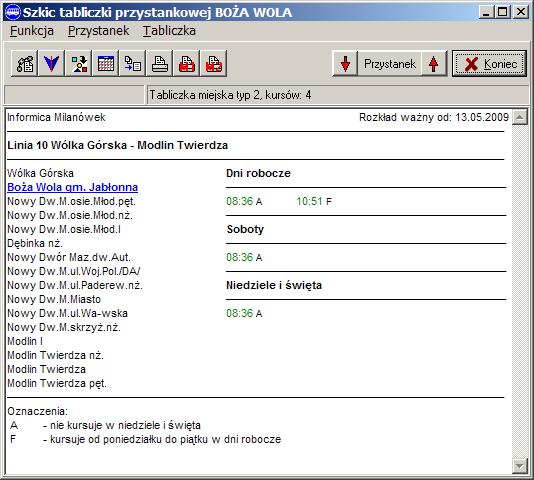

4 Str.4/55 2. Szkic tabliczki miejskiej Rys. 3 Przyciski inicjowania druku tabliczki przystankowej dla przystanku z kursami miejskimi. Dla przystanku, na którym zatrzymują się także kursy miejskie wyświetlić można szkic jednego z dwóch rodzajów tabliczki miejskiej. Realizuje się to przyciskami z paskami podpowiedzi Pokaż wzór/drukuj tabliczkę miejską typ 1 lub typ 2 (Rys. 3) albo poleceniami menu Tabliczka Pokaż tabliczkę miejską typ 1, typ 2. Tabliczka miejska typu 1 (Rys. 4) podaje czas odjazdu ze wszystkich stanowisk lub z jednego wybranego stanowiska wszystkich zatrzymujących się na tych stanowiskach linii miejskich. Odjazdy podane są osobno dla dni roboczych, sobót oraz niedziel i świąt. Na tabliczce dla wszystkich Rys. 4 Szkic tabliczki miejskiej typu 1 dla odjazdów ze wszystkich stanowisk.

5 Str.5/55 stanowisk za czasem odjazdu podane jest małą kolorową czcionką oznaczenie (numer) stanowiska. Dalej za czasem odjazdu występują oznaczenia. Poniżej czasów odjazdu zamieszczone są objaśnienia oznaczeń oraz wykaz wszystkich przystanków poszczególnych linii (przebieg linii). Czasy odjazdów kursów linii miejskich pisane są kolorem zielonym. Tabliczki miejskie przyjazdowe nie są wykonywane. Tabliczka miejska typu 2 wykonywana jest dla jednej wybranej linii, korzystającej z jednego, wybranego stanowiska. Wybór linii umożliwia specjalne okienko z wykazem linii, przejeżdżających przez przystanek. Okienko to pojawia się po inicjalizacji pokazania szkicu tabliczki przyciskiem M2 lub poleceniem menu. Rys. 5 Szkic tabliczki miejskiej typu 2. Tabliczka (Rys. 5) zawiera z lewej strony wykaz przystanków (przebieg) linii z oznaczonym kolorowo przystankiem, dla którego wykonywana jest tabliczka. Z prawej strony podane są czasy odjazdu autobusów osobno dla dni roboczych, sobót oraz niedziel i świąt. 3. Zmiana typu tabliczki i przystanku Typ wyświetlanej tabliczki przystankowej zmienia się przez naciśnięcie odpowiedniego przycisku (,, ) lub pozycji menu Tabliczka. Przyciskami [ ] Przystanek [ ] lub poleceniami menu Przystanek przesunąć się można do przystanku następnego lub poprzedniego na liście przystanków. Przejście do przystanku znajdującego się dalej na liście przystanków realizuje się przez zamknięcie okna ze szkicem tabliczki np. przyciskiem X Koniec, wybranie przystanku z listy przystanków i powrót do okna ze szkicem tabliczki przyciskiem Tabliczka przystankowa ( ) lub poleceniem menu Tabliczki - Tabliczka

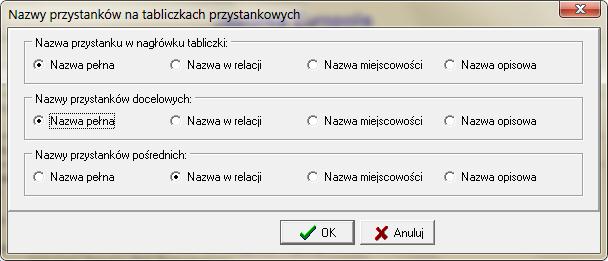

6 Str.6/55 przystankowa. Po powrocie wyświetlany jest z reguły szkic tabliczki przystankowej międzymiastowej z odjazdami ze wszystkich stanowisk. Nie jest zachowywany rodzaj tabliczki przystankowej, jaki był wyświetlany przed zamknięciem okna ze szkicem tabliczki. Z okna ze szkicem tabliczki przystankowej można wrócić do okna z kursami tabliczki za pomocą przycisku Tabliczka przystankowa ( ) lub poleceniem menu Tabliczka-Wróć do listy z danymi tabliczki. 4. Nazwy przystanków na tabliczkach przystankowych Polecenie menu Tabliczka-Nazwy przystanków... wyświetla okienko (Rys. 6) w którym wybiera się sposób pisania nazw przystanków na tabliczkach. Rys. 6 Wybór sposobu pisania nazw przystanków. Wybiera się sposób pisania nazwy: przystanku w nagłówku tabliczki, przystanków docelowych i przystanków pośrednich. Używana może być nazwa pełna przystanku, nazwa przystanku używana w opisie relacji (nazwa wyświetlana na tablicy informacyjnej autobusu), nazwa miejscowości, w której ulokowany jest przystanek lub nazwa opisowa. Wszystkie te nazwy definiowane są w module Przystanki. Wszystkie rodzaje nazw przystanku (w nagłówku, docelowe i pośrednie) wykorzystywane są w tabliczkach międzymiastowych. Dla tabliczki miejskiej typu 1 obowiązuje tylko ustalenie dotyczące nazwy przystanku w nagłówku tabliczki, gdyż w tabliczce tego typu nie stosuje się nazw przystanków docelowych i pośrednich. W tabliczce miejskiej typu 2 nie występują żadne z opisywanych tutaj nazw przystanków, na tabliczce podany jest tylko przebieg linii, opisany nazwami przystanków nie podlegającymi omawianym ustaleniom. 5. Sprawdzanie tras linii miejskich Na tabliczkach przystankowych miejskich podawana jest trasa linii. Tabliczki przystankowe miejskie typu 2 wykonywane są dla jednej wybranej linii i jednego określonego stanowiska. Ważne jest zatem, aby wszystkie kursy określonej linii miejskiej miały ustaloną taką samą trasę i zatrzymywały się na tym samym stanowisku przystankowym. Przy gromadzeniu danych dla tabliczki miejskiej sprawdzane jest spełnienie powyższych warunków. W przypadku występowania różnic, wyświetlane są komunikaty (Rys. 7): Rys. 7 Komunikat o różnicy w trasie kursu linii miejskiej.

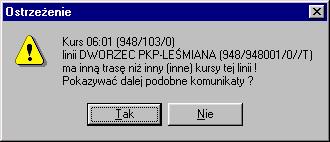

7 Str.7/55 Kurs linii ma inną trasę, niż inny (inne) kursy tej linii! lub: Kurs linii odjeżdża z innego stanowiska niż inny (inne) kursy tej linii! Częste występowanie takich komunikatów może być uciążliwe, ale po wystąpieniu pierwszego takiego komunikatu pokazywanie dalszych można pominąć, korzystając z przycisków okna (Rys. 7). Opisane sprawdzanie tras i stanowisk kursów linii miejskich można całkowicie pominąć, korzystając z pozycji menu Tabliczka-Sprawdzanie tras linii miejskich. 6. Drukowanie lub zapis szkicu tabliczki Szkic tabliczki drukuje się poleceniem menu Tabliczka-Drukuj szkic. Wydrukowana tabliczka zachowuje w przybliżeniu taki sam wygląd, jak w oknie Szkic tabliczki. Szkic tabliczki drukuje się w celu przeglądania i sprawdzenia poprawności treści tabliczki. Do drukowania tabliczki w celu rzeczywistego wykorzystania służy inne polecenie menu ( Drukuj tabliczkę przystankową ). Wzór tabliczki zapisuje się do zbioru tekstowego poleceniem menu Tabliczka : Zapisz do zbioru tekstowego z zachowaniem wyglądu tabliczki (format.rtf)... jako tekst bez kodów formatujących (.txt)... Zapis taki zachowuje wszystkie dane szkicu tabliczki i może służyć do dalszego edytowania wyglądu tabliczki w komputerowym edytorze tekstu. Jeżeli jest włączona opcja menu: Tabliczka Opcja: pokaż podgląd wydruku tabliczki, wyświetlony zostaje pełny obraz tabliczki przystankowej, drukowanej zgodnie z ustawieniami parametrów, opisanych w dalszej części materiału. 7. Przygotowywanie parametrów drukowania (wzorów) tabliczek Przed wydrukowaniem rzeczywistej tabliczki przystankowej należy określić szereg parametrów, opisujących jej wygląd, jak np. wielkość pola do drukowania, szczegóły wyglądu, rozmiar i kolor czcionek itp. Parametry te definiuje się w specjalnym module, wywoływanym poleceniem menu Tabliczka-Ustaw parametry druku (wzory) tabliczek (Rys. 8). Parametry definiuje się osobno dla trzech różnych rodzajów tabliczek: tabliczki międzymiastowej (MM); tabliczki miejskiej typu 1 (M1); tabliczki miejskiej typu 2 (M2). Parametry definiuje się w kilku różnych grupach: papier; parametry; nagłówki kolumn MM/opisy M2; odstępy; czcionki; dane firmy; logo. infolinia MM (dla tabliczki MM) informacja

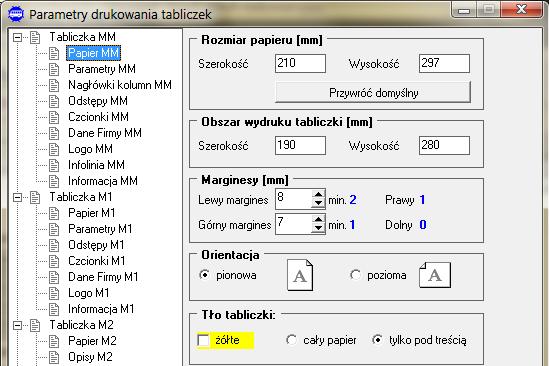

8 Str.8/55 Poszczególne grupy parametrów definiuje się na stronach, uwidacznianych po wyborze (zaznaczeniu) nazwy grupy w hierarchicznej liście grup, znajdującej się po lewej stronie modułu definiowania parametrów 1. Stosuje się różne zestawy parametrów dla różnych tabliczek, zależnie od liczby kursów, zatrzymujących się na przystanku, rodzaju stanowiska przystankowego, wielkości miejsca przeznaczonego na umieszczenie tabliczki itp. Każdy zdefiniowany zestaw parametrów dla tabliczki MM, M1 lub M2 zapisuje się pod określoną nazwą i traktuje jako wzór pewnego rodzaju tabliczki przystankowej. Nową nazwę zestawu wpisuje się w widoczne na Rys. 8 pole edycyjne Nazwa zestawu parametrów (wzoru) tabliczki. Nowy zestaw zapisuje się przyciskiem Zapisz nowy. Nazwy wszystkich zapisanych zestawów parametrów konkretnego typu tabliczki (MM, M1 lub M2) zawiera selektor Lista zestawów. Selektorem tym wybiera się jeden zestaw, którego nazwa figuruje w polu Nazwa zestawu i którego parametry są aktualnie do obejrzenia na stronach poszczególnych grup parametrów. Parametry tego wybranego zestawu można zmieniać i zapisywać przyciskiem Zapisz zmiany. Jeśli wybrany zestaw uznaje się za zbędny, można go usunąć przyciskiem Usuń. Rys. 8 Moduł definiowania parametrów drukowania tabliczek. 1 Lista zawiera węzły, grupujące przynależne do nich pozycje. Węzły mogą być rozwinięte lub zwinięte. Węzeł rozwinięty oznaczony jest symbolem [-], węzeł zwinięty symbolem [+]. Kliknięcie myszą w ten symbol rozwija lub zwija treść węzła. Oznaczenie tekstu opisu węzła i użycie klawisza [ ] zwija rozwinięty węzeł a użycie klawisza [ ] rozwija zwinięty węzeł.

9 Str.9/55 Jeden z zestawów parametrów, np. odpowiadający najczęściej drukowanemu rodzajowi tabliczki, wybiera się specjalnym selektorem jako Zestaw domyślny. Zestaw ten jest używany do drukowania tabliczki przystankowej, jeśli nie wyda się innej dyspozycji. Pod selektorami i przyciskami do wyboru i zapisu zestawu parametrów podany jest aktualny okres ważności rozkładu jazdy. 8. Parametry drukowania tabliczki: Papier W grupie parametrów Papier (Papier MM, Papier M1 lub Papier M2) deklaruje się (Rys. 9): rozmiar papieru, na którym drukuje się tabliczkę, podając szerokość i wysokość papieru w milimetrach; wymiary te określa się dla ustawienia papieru zgodnego z wybraną selektorami orientacją (pionową lub poziomą); obszar wydruku tabliczki, czyli rzeczywistą szerokość i wysokość obszaru papieru w milimetrach, na którym drukowana jest tabliczka, równą szerokości i wysokości papieru, pomniejszonej o pozostawione z obu stron papieru marginesy; marginesy, czyli obszar niezadrukowywany (pusty) z lewej strony i u góry papieru, w milimetrach; marginesy nie mogą być mniejsze od wartości minimalnych, wynikających z właściwości fizycznych drukarki, wybranej w systemie operacyjnym komputera jako drukarka domyślna, na której będzie drukowana tabliczka. Rys. 9 Strona deklarowania wymiarów drukowania tabliczki. Z właściwości fizycznych drukarki wynikają także niezbędne, niedostępne do zadruku marginesy po prawej stronie i na dole papieru, obliczane przez program po odczycie parametrów drukarki. Jeżeli suma zadeklarowanej szerokości wydruku, zadeklarowanego lewego marginesu i niezbędnego prawego marginesu przekracza szerokość papieru, szerokość wydruku jest korygowana (zmniejszana) tak, aby: margines lewy + szerokość wydruku + margines prawy = szerokość papieru. Podobnie, jeśli suma zadeklarowanej wysokości wydruku, zadeklarowanego górnego marginesu i niezbędnego dolnego marginesu przekracza wysokość papieru, wysokość wydruku jest korygowana (zmniejszana) tak, aby:

10 Str.10/55 margines górny + wysokość wydruku + margines dolny = wysokość papieru. O korekcji wymiarów wydruku informuje odpowiedni komunikat. Drukarka domyślna musi być wybrana przed uruchomieniem programu; zmiana drukarki w czasie działania programu nie zmienia wartości minimalnej marginesów i obszaru drukowania, uwzględnianych jako parametry druku. Selektor Tło tabliczki żółte umożliwia wydrukowanie tabliczki na żółtym tle. Dalszymi selektorami można wybrać cały papier żółty lub żółte tylko pod treścią tabliczką. 9. Parametry ustalające wygląd tabliczki międzymiastowej (Parametry MM) W tej grupie parametrów (Rys. 10) określa się wiele różnych cech tabliczki międzymiastowej. Rys. 10 Strona Parametry MM dla tabliczki międzymiastowej.

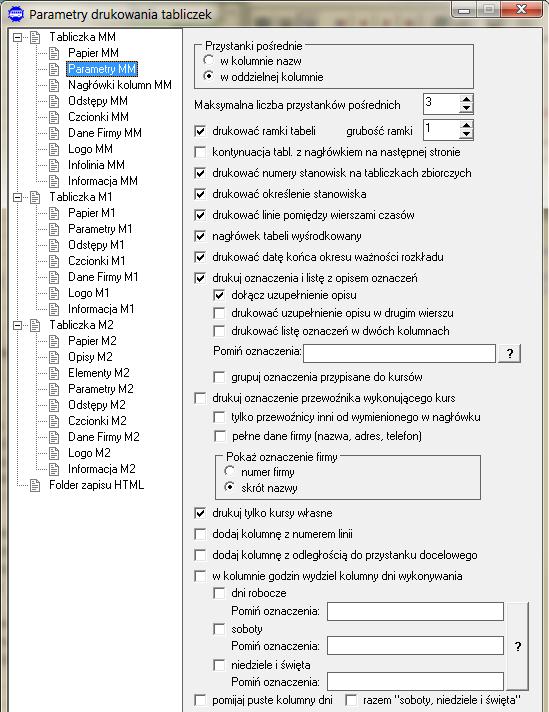

11 Str.11/55 Przyciskami opcji Przystanki pośrednie wybiera się drukowanie przystanków pośrednich w opisie kierunku kursów: w kolumnie nazw (kierunków), jak na Rys. 1 lub Rys. 2; w oddzielnej kolumnie, na prawo od kolumny nazw kierunków jak na Rys. 11. Umieszczony niżej selektor ustala maksymalną liczbę podawanych przystanków pośrednich. Dopuszczalne są wartości od 1 do 5. Rys. 11 Przykład tabliczki międzymiastowej drukowanej z przystankami pośrednimi w oddzielnej kolumnie. Kolejne pola wyboru ustalają: drukować ramki tabeli; grubość ramki : drukowanie ramek wokół kolumn kierunku i czasów oraz grubość ramki jako wielokrotność pojedynczego punktu obrazu (jak na Rys. 11); kontynuacja tabl. z nagłówkiem na następnej stronie : kontynuowanie dużych tabliczek, nie mieszczących się na jednej kartce papieru, na kolejnych kartkach z powtórzeniem nagłówka tabliczki; jeśli opcja ta nie jest zaznaczona, treść tabliczki jest przenoszona na kolejną kartkę bez dodawania żadnych dodatkowych treści; powtarzanie nagłówków umożliwia wywieszanie kolejnych kartek tabliczki obok siebie; kartki bez dodatkowych nagłówków należy sklejać wzdłuż linii podziału na kartki; drukować numery stanowisk na tabliczkach zbiorczych : drukowanie symbolu (numeru) stanowiska za czasem odjazdu / przyjazdu kursu na tabliczkach dla wielu stanowisk; drukować określenie stanowiska : drukowanie opisu stanowiska z prawej strony nad tabelką z czasami odjazdów / przyjazdów, np. Stanowisko 1 lub Wszystkie stanowiska ; drukować linie pomiędzy wierszami czasu : dla kierunków o wielu kursach, gdy czasy pisane są w kilku wierszach, drukowanie linii ramek po każdym wierszu czasów;

12 Str.12/55 nagłówek tabeli wyśrodkowany : drukowanie nagłówków kolumn: Kierunek, Przez, Godziny odjazdu itp. wyśrodkowane względem kolumny a nie z lewej strony kolumny; drukować datę końca okresu ważności rozkładu : drukuje informację o pełnym okresie ważności rozkładu jako np. Rozkład ważny od do zamiast Rozkład ważny od ; drukuj oznaczenia i listę z opisem oznaczeń : drukowanie za czasem odjazdu oznaczeń kursy i drukowanie pod tabelką z kierunkami kursów i czasami odjazdów / przyjazdów opisu oznaczeń i nagłówka OZNACZENIA KURSÓW: ; dołącz uzupełnienie opisu : dołączenie dodatkowego opisu oznaczenia, zadeklarowanego jako uzupełnienie opisu w module Oznaczenia kursów ; przy zaznaczeniu pola wyboru drukować uzupełnienie opisu w drugim wierszu uzupełnienie opisu drukowane jest w kolejnym wierszu; jeśli nie uzupełnienie opisu dołączane jest za podstawowym opisem oznaczenia; drukować listę oznaczeń w dwóch kolumnach lista z opisem oznaczeń jest drukowana pod tabelką z kierunkami kursów i czasami odjazdów / przyjazdów w dwóch kolumnach jak na Rys. 12. Rys. 12 lista (opis) oznaczeń w dwóch kolumnach. Pomiń oznaczenia pomija symbole drukowane przy godzinach odjazdu/przyjazdu kursów i opisy oznaczeń, wpisanych do sąsiadującego pola edycyjnego; sposób wpisywania wyjaśnia informacja, wyświetlana przyciskiem [?] grupuj oznaczenia przypisane do kursów : oznaczenia, złożone z symboli, zdefiniowanych w module Oznaczenia kursów, jak na Rys. 13 zostają zastąpione numerami, odpowiadającymi określonej kombinacji oznaczeń (Rys. 14); jeżeli numer zastępuje kilka oznaczeń, w wyjaśnieniu odpowiadającemu temu numerowi podawane są opisy wszystkich zastępowanych oznaczeń; np. grupa trzech oznaczeń C*e jest zastąpione przez jeden symbol (1); objaśnienie tego symbolu zawiera objaśnienia wszystkich trzech składowych oznaczeń: (C) - kursuje w soboty, niedziele i święta; (*) kurs przez Kosewko, Goławice; (e) kurs przez Ciek-

13 Str.13/55 syn; powtarzające się grupy oznaczeń są zastępowane tym samym numerem, jak np. +#e symbolem (3) a +# symbolem (4); grupowanie oznaczeń ułatwia odczytanie i interpretację informacji o kursie; Rys. 13 Fragment tabliczki ze standardowymi oznaczeniami kursu. przykład tabliczki ze zgrupowanymi oznaczeniamipokazano pokazano na Rys. 14. Rys. 14 Fragment tabliczki z Rys. 13 ze zgrupowanymi oznaczeniami drukuj oznaczenie przewoźnika, wykonującego kurs : umieszcza za czasami odjazdu / przyjazdu oznaczenia przewoźnika (Rys. 16); wybór opcji tylko przewoźnicy inni od wymienionego w nagłówku umieszcza tylko oznaczenia przewoźników innych, niż firma, wykonująca tabliczkę, wymieniona w nagłówku u samej góry tabliczki (Rys. 11); na Rys. 16 pominięte byłyby oznaczenia firmy [N.D.] i pozostawione tylko oznaczenie [ŻYR] (Rys. 16); w opisie zachowana jest informacja o przewoźniku kursów bez oznaczenia, wykonywanych przez macierzystego przewoźnika; Rys. 15 Fragment tabliczki z oznaczeniami przewoźnika, wykonującego kurs.

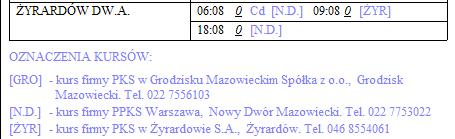

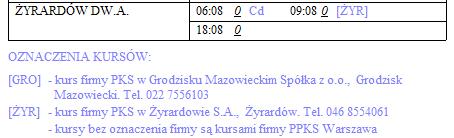

14 Str.14/55 wybór opcji: pełne dane firmy (nazwa, adres, telefon) skutkuje podaniem w opisie oznaczenia nazwy, adresu i telefonu przewoźnika; przy pominięciu tej opcji tekst opisu zostałby skrócony do nazwy firmy, np. [ŻYR] kurs firmy PKS w Żyrardowie S.A. ; Rys. 16 Fragment tabliczki z oznaczeniami przewoźników innych niż właściciel tabliczki przystankowej. przyciskami opcji Pokaż oznaczenie firmy wybiera się rodzaj oznaczenia: numer firmy, np. [920] lub skrót nazwy, np. [ŻYR]; drukuj tylko kursy własne : pominięcie na tabliczce przystankowej kursów innych przewoźników i pozostawienie tylko kursów własnych; fragment tabliczki z Rys. 16 zmienia się jak na Rys. 17; Rys. 17 Fragment tabliczki jak z Rys. 16 tylko z kursami własnymi. Rys. 18 Tabliczka z kolumną z numerem linii dodaj kolumnę z numerem linii dodanie kolumny z oznaczeniem (numerem) linii, nadanym linii międzymiastowej traktowanej jak linia miejska (Rys. 18); nie jest to numer linii komunikacyjnej, do której należy kurs; polecenie niedostępne, gdy dodana kolumna z odległością do przystanku docelowego. dodaj kolumnę z odległością do przystanku docelowego dodaje kolumnę z odległością jak na Rys. 19; polecenie niedostępne gdy dodana kolumna z numerem linii.

15 Str.15/55 w kolumnie godzin wydziel dni wykonywania Rys. 19 Tabliczka z kolumną odległości do przystanku docelowego. kolumna godzin dzielona jest na kolumny dla kursów wykonywanych w dni wybrane selektorami dni robocze, soboty oraz niedziele i święta (Rys. 20). Dni wykonywania ustalane są na podstawie przypisanych do kursu oznaczeń. Pokazywanie niektórych oznaczeń kursów może stać się przy tym niepotrzebne, jak np. oznaczenie + i C na tabliczce z Rys. 20. Oznaczenia takie można pominąć, wpisując je w pola edycyjne Pomiń oznaczenie za selektorami rodzaju dni. Sposób wpisywania wyjaśnia informacja, wyświetlana przyciskiem [?] Rys. 20 Tabliczka z wydzielonymi rodzajami dni wykonywania. selektor pomijaj puste kolumny dni nakazuje pominięcie kolumny rodzaju dni, w której nie ma żadnego kursu. Selektor razem soboty, niedziele i święta powoduje utworzenie tylko jednej kolumny soboty, niedziele i święta, jeżeli czasy odjazdu/przyjazdu w soboty oraz niedziele i święta są jednakowe. 10. Nagłówki kolumn tabliczki międzymiastowej (Nagłówki kolumn MM) Grupa parametrów Nagłówki kolumn MM (Rys. 21) pozwala sprecyzować tekst, drukowany w nagłówkach kolumn oraz niektóre inne teksty zasadniczej części tabliczki przystankowej:

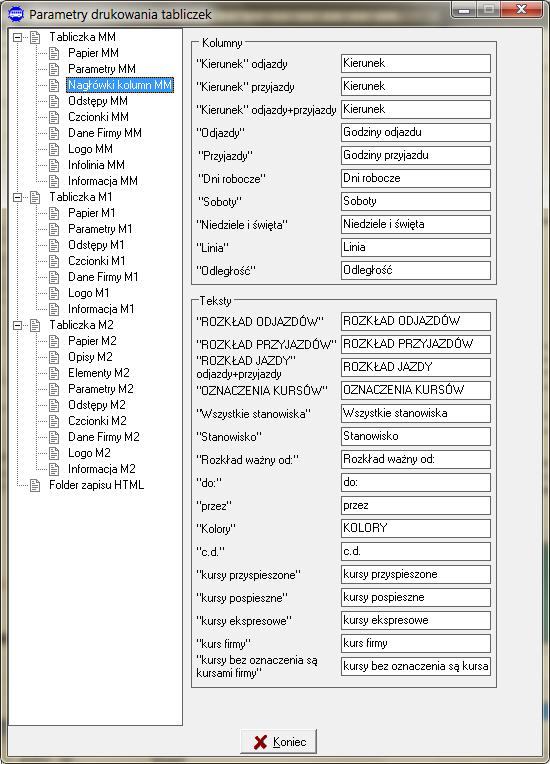

16 Str.16/55 w pole edycyjne Kolumna "Kierunek" odjazdy wpisuje się tekst dla kolumny Kierunek tabliczki odjazdowej; Rys. 21 Parametry: strona Nagłówki kolumn MM w pole edycyjne Kolumna "Kierunek" przyjazdy wpisuje się tekst dla kolumny Kierunek tabliczki przyjazdowej; w pole edycyjne Kolumna "Kierunek" odjazdy + przyjazdy wpisuje się tekst dla kolumny Kierunek tabliczki zbiorczej (dworcowej) z przyjazdami po lewej a odjazdami po prawej stronie kolumny Kierunek ;

17 Str.17/55 w pole edycyjne Kolumna "Odjazdy" wpisuje się tekst dla kolumn czasów odjazdu; w pole edycyjne Kolumna "Przyjazdy" wpisuje się tekst dla kolumn czasów przyjazdu; w pola edycyjne Dni robocze, Soboty, Niedziele i święta wpisuje się tekst który ma być wyświetlany w nagłówkach kolumn rodzajów dni. W pole edycyjne Linia wpisuje się nagłówek kolumny z numerem linii. W pole edycyjne Odległość wpisuje się tekst nagłówka kolumny z odległością do przystanku docelowego. W pola edycyjne umieszczone w ramce Teksty wpisywać można zmodyfikowane wersje Rys. 22 Strona do określania odstępów na tabliczce międzymiastowej. różnych opisów, umieszczanych na tabliczce. Szczegóły pokazane są na Rys Parametry drukowania tabliczki międzymiastowej: Odstępy MM Grupa parametrów Odstępy MM (Rys. 22) ustala odstępy między niektórymi elementami tabliczki międzymiastowej. Odstępy ustala się selektorami liczb (wybierakami):. Kolejne selektory określają (w milimetrach): odstęp między górna krawędzią obszaru przeznaczonego do drukowania, czyli dolną krawędzią górnego marginesu, a górną krawędzią pierwszego od góry wiersza tabliczki, zawierającego nazwę firmy i datę ważności rozkładu jazdy; wartość minimalna: 0; odstęp miedzy ostatnim wierszem, zawierającym nazwę (i inne dane) firmy a wierszem z nazwą przystanku; wartość minimalna: 2 mm; odstęp między wierszem z nazwą przystanku a wierszem określającym rodzaj tabliczki, np. z napisem ROZKŁAD ODJAZDÓW ; wartość minimalna: 2 mm;

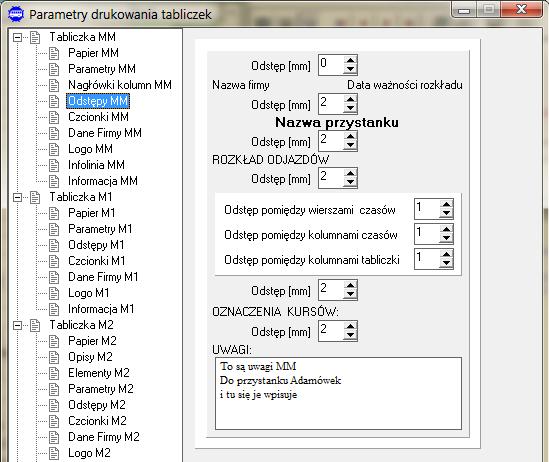

18 Str.18/55 odstęp między opisanym powyżej wierszem a zasadniczą częścią tabliczki z relacjami kursów i czasami odjazdu / przyjazdu; wartość minimalna: 2 mm; odstęp między kolejnymi wierszami czasów; wartość minimalna: 1 mm; odstęp (w pionie) między poszczególnymi kolumnami czasów, czyli kolumnami mieszczącymi czasy odjazdu / przyjazdu, symbole (numery) stanowisk i oznaczenia; wartość minimalna: 1 mm; odstęp (w pionie) między kolumnami: z kierunkiem (relacją) kursów, z przystankami Przez (jeśli jest) i zbiorem kolumn czasów przyjazdu / odjazdu; wartość minimalna: 1 mm; odstęp między zasadniczą częścią tabliczki z relacjami kursów i czasami odjazdu / przyjazdu a umieszczonym poniżej wierszem z napisem OZNACZENIA KUR- SÓW ; wartość minimalna: 2 mm; odstęp między wierszem z napisem OZNACZENIA KURSÓW a pierwszym wierszem opisu oznaczenia oraz ostatnim wierszem opisu oznaczenia a pierwszym wierszem tekstu umieszczonych poniżej uwag; wartość minimalna: 2 mm. Na dole okna znajduje się pole edycyjne UWAGI:, w które wpisuje się tekst drukowany na końcu (na dole) tabliczki. W pole wpisywać można wiele wierszy tekstu. Wiersz tekstu kończy się i przechodzi do następnego wiersza klawiszem [Enter].Przykład tabliczki z dodanymi uwagami przedstawiono na Rys Czcionki tabliczki międzymiastowej (Czcionki MM) Grupa parametrów Czcionki MM (Rys. 23) określa krój, wielkość i kolor czcionki, którymi drukowane są elementy tabliczki międzymiastowej. Krój (nazwę) czcionki dla całej tabliczki wybiera się z rozwijanej listy (selektora) Czcionka. Wielkość czcionki wybiera się selektorami Rozmiar osobno dla wielu różnych elementów tabliczki. Są to: dane firmy; określenie ważności rozkładu jazdy; nazwa przystanku z tabliczką; określenie rodzaju tabliczki i stanowiska (wiersz z napisem ROZKŁAD ODJAZ- DÓW ); nagłówek tabeli, czyli tekst w nagłówkach kolumn z kierunkiem (relacją) kursów, z przystankami Przez (jeśli jest) i zbiorem kolumn czasów przyjazdu / odjazdu; przystanek docelowy w opisie relacji kursu; przystanki przez w opisie relacji kursu; czasy odjazdów lub przyjazdów; oznaczenia kursów i symbol (numer) stanowiska przy czasie odjazdu / przyjazdu; napis OZNACZENIA KURSÓW ; oznaczenie w opisie; opis oznaczenia; uwagi. numer linii miejskiej (w dodanej kolumnie Linia ); odległość (w kolumnie odległości do przystanku docelowego). Dla tych samych elementów wprowadzić można wytłuszczenie czcionki, zaznaczając pole wyboru. Dla elementów, przy których występuje okienko prezentacji koloru i przycisk Kolor określa się także kolor czcionki. Kolor wybiera się w okienku dialogowym wyboru koloru, wyświetlanym po naciśnięciu przycisku Kolor. Przycisk występujący w wierszu z opisem Oznaczenie przy godzinie odjazdu służy do definiowania koloru jednocześnie dla kilku elementów,

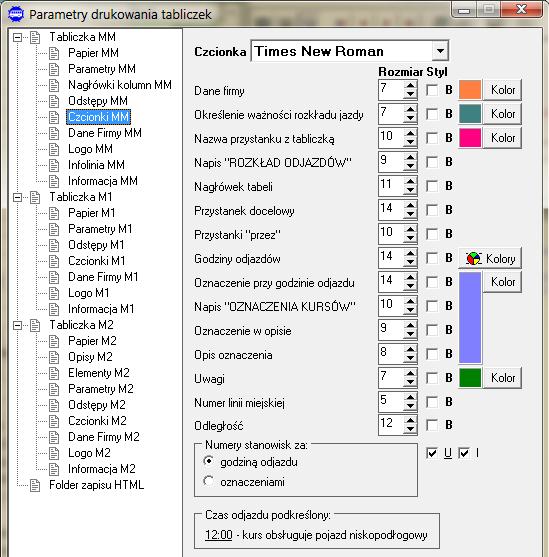

19 Str.19/55 objętych wspólnym polem prezentacji koloru (od Oznaczenie przy godzinie odjazdu do Opisu oznaczenia ). Przycisk Kolory w linii z opisem Godziny odjazdów wyświetla dodatkowe okienko do definiowania kolorów czasów odjazdów i przyjazdów (Rys. 24). Przyciskami Kursy przyspieszone, Kursy pospieszne i Kursy ekspresowe, umieszczonymi w ramce Definicje kolorów: wyświetla się okienko wyboru koloru czcionki czasów odjazdu /przyjazdu/ różnych rodzajów kursów. Wybrany kolor jest pokazany jako kolor czcionki z opisem ww. przycisków. Rys. 23 Strona definiowania czcionek tabliczki międzymiastowej. Włączenie pola wyboru powoduje dodanie oznaczenia, opisującego rodzaj kursu za pomocą pokazanych niżej znaków (początkowo V, P lub Ex, w pola edycyjne można wpisać dowolne symbole, złożone z 1, 2 lub 3 znaków). Można pominąć kolorowanie kursów, zaznaczając pole wyboru.opcje te są wykorzystywane przy drukowaniu tabliczki przystankowej na drukarce czarno-białej (nie kolorowej). W ramce Kolory przewoźników wg ich numerów: umieszczone są elementy do określenia koloru czcionki czasu odjazdu /przyjazdu/ różnych przewoźników. Z rozwijanej listy selektora, umieszczonego po prawej stronie, wybiera się nazwę przewoźnika. Przyciskiem Dodaj przepisuje się nazwę wybranej firmy do umieszczonej z lewej strony tabeli z listą wybranych przewoźników.

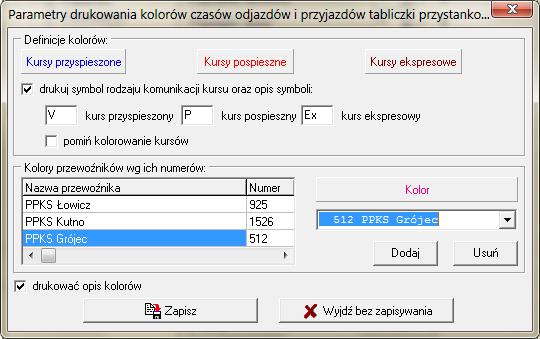

20 Str.20/55 Dla zaznaczonego w tej tabeli przewoźnika przyciskiem Kolor wyświetla się okienko wyboru koloru. Wybrany kolor jest pokazany jako kolor czcionki z opisem przycisku Kolor. Po umieszczeniu przewoźnika w tabeli z listą wybranych przewoźników czasy odjazdu lub przyjazdu kursów tego przewoźnika pisane są przydzielonym mu kolorem czcionki, ignorując kolory wyróżniające kursy przyspieszone, pospieszne i ekspresowe (nawet, gdyby to był kolor czarny). Wybranego przewoźnika usuwa się z tej tabeli i anuluje przypisanie mu koloru przyciskiem Usuń. Rys. 24 Okno definiowania kolorów czasów odjazdów i przyjazdów. Zaznaczenie pola wyboru powoduje umieszczenie u dołu tabliczki, pod opisem oznaczeń kursów, legendy z opisem używanych kolorów czasów. Wszystkie wprowadzone w tym oknie definicje kolorów zapisuje się przyciskiem Zapisz. Zamknięcie okienka bez zapisania powoduje pominięcie wprowadzonych zmian. Na dole strony definiowania czcionek tabliczki międzymiastowej (Rys. 23) znajduje się ramka, której przyciskami ustala się miejsce drukowania symboli (numerów) stanowisk: bezpośrednio za godziną odjazdu /przyjazdu/ a przed oznaczeniami kursu; za godziną odjazdu /przyjazdu/ i oznaczeniami; Pola wyboru lub, po zaznaczeniu, powodują stosowanie do drukowania symboli stanowisk czcionki podkreślonej (U ang. underlined) i pochyłej (I italiki, kursywa). W ramce Czas odjazdu podkreślony umieszczona jest informacja o oznakowaniu kursów, wykonywanych pojazdem niskopodłogowym. 13. Parametry drukowania tabliczki: Dane firmy W grupie parametrów Dane Firmy (Dane Firmy MM lub Dane Firmy M1) (Rys. 25) deklaruje się tekst, wpisywany w lewym górnym rogu tabliczki jako informacja o firmie wywieszającej tabliczkę przystankową. Ponadto określa się miejsce wpisywania nazwy przystanku. Tekst wyświetlany jako dane firmy wpisuje się w wielowierszowym polu edycyjnym. Przyciskiem Pobierz można pobrać z bazy danych firm i wpisać w pole edycyjne najczęściej używane dane: nazwę firmy (właściciela programu, drukującego tabliczki), miejscowość w której mieści się firma i telefon kontaktowy. Dane te rozmieszczone są w trzech wierszach i zastępują każdy wcześniej występujący tekst w polu edycyjnym.

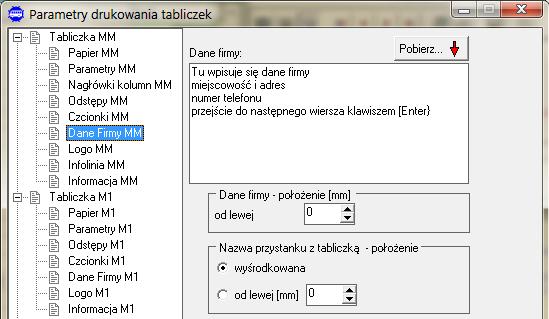

21 Str.21/55 Wiersze tekstu wpisuje się w ustawionej w ramce Dane firmy położenie [mm] odległości od krańca lewego marginesu. Odległość może mieć wartość ujemną, co oznacza pisanie części tekstu w miejscu, przeznaczonym na lewy margines. W ramce Nazwa przystanku z tabliczką położenie wybiera się drukowanie nazwy przystanku wyśrodkowane względem pola zadruku lub w ustawionej wybierakiem odległości (w mm) od lewego marginesu. Rys. 25 Strona do wpisywania danych firmy i ustawiania miejsca drukowania danych firmy i nazwy przystanku. 14. Parametry drukowania tabliczki: Logo W grupie parametrów Logo (Logo MM, Logo M1 lub Logo M2) deklaruje się drukowanie na tabliczce logo firmy (Rys. 26). Logo wprowadza się w postaci obrazka zapisanego na dysku komputera jako mapa bitowa, czyli zbiór z rozszerzeniem.bmp. Nazwę tego zbioru, poprzedzoną informacją o jego lokalizacji (z pełną ścieżką dostępu) wpisuje się w pole edycyjne Zbiór z logo:. Rys. 26 Strona do wprowadzania do tabliczki logo firmy (z logo Informica ). Znalezienie i wpisanie danych zbioru ułatwia standardowe okienko dialogowe Otwórz, wyświetlane po naciśnięciu przycisku umieszczonego z prawej strony pola edycyjnego (z podpowiedzią Szukaj zbiór ). Wybrane logo wyświetlane jest poniżej pola edycyjnego z wpisaną nazwą zbioru (gdy zbiór nie jest wybrany i pole edycyjne jest puste, pole obrazka z logo nie jest widoczne). Nad logo podane są jego wymiary (szerokość x wysokość w milimetrach).

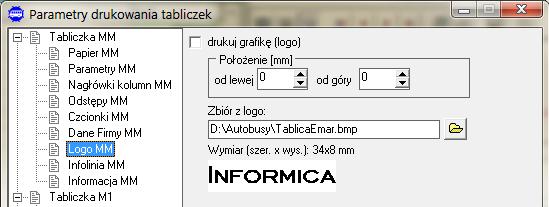

22 Str.22/55 Rys. 27 Fragment tabliczki przystankowej z logo firmy Informica. Logo drukuje się na tabliczce po zaznaczeniu pola wyboru. Lewy górny róg logo umieszczany jest względem lewego górnego rogu pola przeznaczonego do drukowania w odległości określonej wybierakami: Położenie [mm] od lewej i od góry. Przykład tabliczki z logo przedstawiono na Rys. 27. Rys. 28 Strona Infolinia MM

23 Str.23/55 Umieszczenie logo w odpowiednim miejscu tabliczki wymagać może oprócz określenia położenia logo także ustawienia odpowiedniego odstępu między górną krawędzią obszaru przeznaczonego do drukowania a górna krawędzią pierwszego od góry wiersza tabliczki, zawierającego nazwę firmy i datę ważności rozkładu jazdy, odpowiedniego położenia i tekstu danych firmy, odpowiedniego odstępu między ostatnim wierszem, zawierającym nazwę (i inne dane) firmy a wierszem z nazwą przystanku itp Infolinia MM Strona Infolinia MM (Rys. 28 Strona Infolinia MM) umożliwia dodanie do tabliczki międzymiastowej grafiki z informacją o infolinii e-podróżnik.pl. Strona internetowa, wywoływana tym adresem pozwala na przeglądanie rozkładów jazdy, wybór kursu i zakup biletu. Te same czynności wykonać można także przez telefon, którego numer podany jest na rysunku. Możliwe jest użycie trzech rodzajów grafiki: dla małej tabliczki; dla dużej tabliczki bez informacji o kupowaniu biletu ( Kupuj bilety przez Internet ), o wymiarach jak dla małej tabliczki Wymiary i wygląd grafiki z informacją przedstawiono na.dole strony. Grafika z informacją o infolinii może być umieszczona bezpośrednio za treścią tabliczki lub u dołu tabliczki, co ustala się selektorem Położenie. Wybierakami Odległość [mm] ustawia się odległość od lewej strony tabliczki i od końca (od dołu) tabliczki (gdy położenie grafiki u dołu tabliczki).grafika drukowana jest po zaznaczeniu pola wyboru. Rys. 29 Strona Informacji. 2 Gdy rezygnuje się z drukowania logo i obraz logo na stronie z Rys. 26 staje się niepotrzebny, obraz ten można usunąć, usuwając tekst z pola edycyjnego Zbiór z logo:, zapisując wprowadzone zmiany i zamykając moduł parametrów drukowania tabliczek; przy powtórnym otwarciu modułu parametrów drukowania obrazu logo już nie występuje.

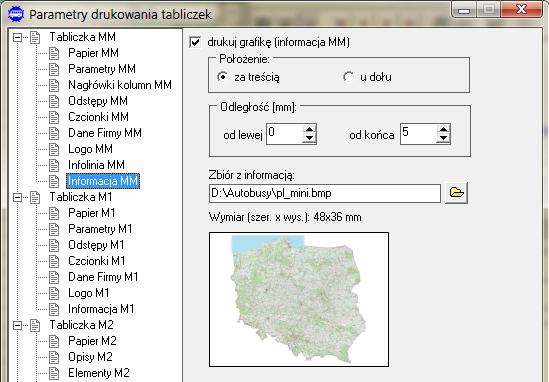

24 Str.24/ Informacja MM (a także Informacja M1 i Informacja M2) Pozwala na umieszczenie na tabliczce przystankowej dowolnego obrazka (grafiki,zdjęcia) zapisanego jako mapa bitowa, w pliku o rozszerzeniu bmp. Nazwę pliku i położenie obrazka ustala się podobnie jak logo (punkt 14). Obrazek drukuje się po aktywacji pola wyboru [ ] drukuj grafikę. Rys. 30 Tabliczka z obrazkiem informacji. 17. Parametry ustalające wygląd tabliczki miejskiej typu 1 (Parametry M1) Stronę z parametrami ustalającymi wygląd tabliczki miejskiej typu 1 pokazano na Rys. 31. Tabliczka taka podaje czasy odjazdu wszystkich linii miejskich ze wszystkich lub z jednego wybranego stanowiska. Odjazdy podane są osobno dla dni roboczych, sobót oraz niedziel i świąt. Czasy dla różnych rodzajów dni mogą być rozmieszczone w osobnych kolumnach (Rys. 32) lub osobnych wierszach (Rys. 33). Decyduje o tym parametr Czasy odjazdu według rodzajów dni w wierszach lub w kolumnach. Kolejne pole wyboru parametrów z Rys. 31 ustalają: drukować ramki tabeli; grubość ramki : drukowanie ramek wokół kolumn z nazwami linii i czasów odjazdu oraz grubość ramki (jako wielokrotność pojedynczego punktu obrazu); drukować oznaczenia i listę z opisem oznaczeń : drukowanie oznaczeń kursów za czasem odjazdu kursu i oznaczeniem stanowiska oraz drukowanie pod ostatnią tabelką z nazwami linii i czasami odjazdów opisu oznaczeń i nagłówka OZNACZENIA KURSÓW: ; dołącz uzupełnienie opisu : dołączenie dodatkowego opisu oznaczenia, zadeklarowanego jako uzupełnienie opisu w module Oznaczenia kursów za podstawowym opisem oznaczenia; lub: drukować uzupełnienie opisu w drugim wierszu : dołączenie dodatkowego opisu oznaczenia w kolejnym wierszu; może być zaznaczone tylko jedno z powyższych pól wyboru (dołącz uzupełnienie lub drukuj w osobnym wierszu), zaznaczenie jednego usuwa zaznaczenie drugiego pola;

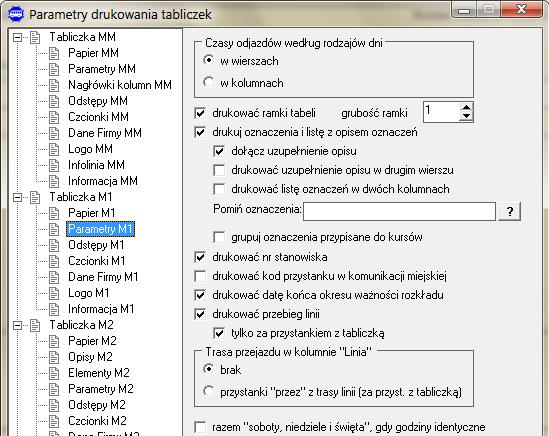

25 Str.25/55 Rys. 31 Strona Parametry M1 dla tabliczki miejskiej typu 1. ponadto zaznaczenie pola wyboru drukować uzupełnienie opisu w drugim wierszu jest usuwane i pole wyboru staje się niedostępne przy zaznaczeniu opcji drukowania listy oznaczeń w dwóch kolumnach lub grupowania oznaczeń. drukować listę oznaczeń w dwóch kolumnach lista z opisem oznaczeń jest drukowana pod tabelką z kierunkami kursów i czasami odjazdów / przyjazdów w dwóch kolumnach jak na Rys. 12; Rys. 32 Tabliczka miejska typu 1 z czasami odjazdu według rodzajów dni w kolumnach.

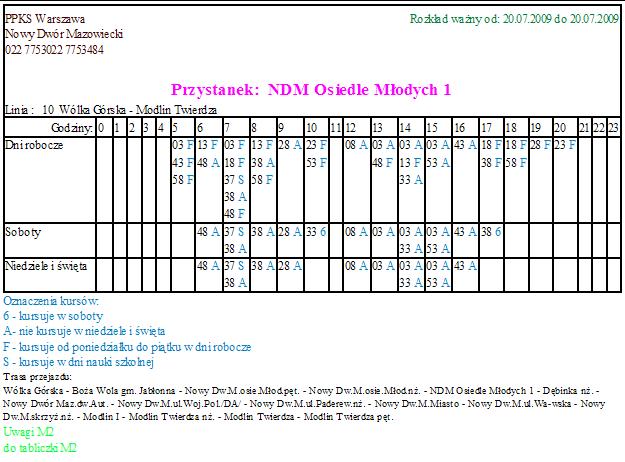

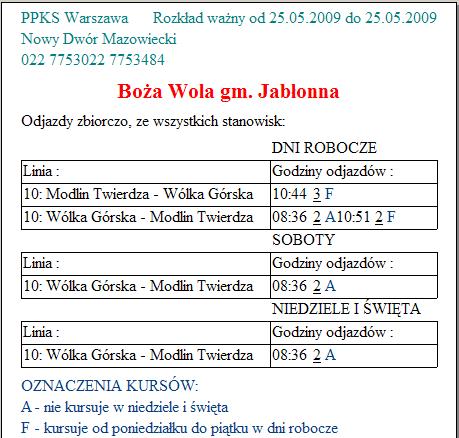

26 Str.26/55 Rys. 33 Tabliczka miejska typu 1 z czasami odjazdu według rodzajów dni w wierszach. Pomiń oznaczenia pomija symbole drukowane przy godzinach odjazdu/przyjazdu kursów i opisy oznaczeń, wpisanych do sąsiadującego pola edycyjnego; sposób wpisywania wyjaśnia informacja, wyświetlana przyciskiem [?] grupuj oznaczenia przypisane do kursów oznaczenia, złożone z symboli, zdefiniowanych w module Oznaczenia kursów zostają zastąpione numerami, odpowiadającymi określonej kombinacji oznaczeń tak samo jak dla tabliczki międzymiastowej (Rys. 14) drukować nr stanowiska : drukowanie symbolu (numeru) stanowiska za czasem odjazdu kursu na tabliczkach dla wielu stanowisk; drukować kod przystanku w komunikacji miejskiej : drukowanie wpisanego w funkcji Przystanki, w zakładce Uzgodnienia kodu przystanku w komunikacji miejskiej; kod ten drukowany jest przed opisem stanowiska tabliczki jako np.: 1020 odjazdy zbiorczo ze wszystkich stanowisk albo 1020 Stanowisko 1 ; drukować datę końca okresu ważności rozkładu : drukuje informację o pełnym okresie ważności rozkładu jako np. Rozkład ważny od do zamiast Rozkład ważny od ; drukować przebieg linii : drukowanie nazwy każdej linii i jej przebiegu na dole tabliczki, pod opisami oznaczeń kursów;

27 Str.27/55 przy zaznaczonej opcji tylko za przystankiem z tabliczką drukowana jest tylko część trasy za przystankiem tabliczki; Przyciskiem ramki Trasa przejazdu w kolumnie "Linia" - przystanki "przez" z trasy linii (za przyst. z tabliczką) powoduje się drukowanie w kolumnie linia nazwy linii uzupełnionej o nazwy przystanków zadeklarowanych jako przystanki przez w dalszej części trasy linii, za przystankiem tabliczki, jak na Błąd! Nie można odnaleźć źródła odwołania.. razem soboty, niedziele i święta gdy godziny identyczne Drukowanie jednej wspólnej pozycji (wiersza lub kolumny) SOBOTY, NIEDZIELE Rys. 34 Przystanki "przez" w kolumnie z Linia. I ŚWIĘTA, gdy rozkład jazdy w te dni jest taki sam (Błąd! Nie można odnaleźć ródła odwołania.). 18. Parametry drukowania tabliczki miejskiej typu 1: Odstępy M1 Grupa parametrów Odstępy M1 (Rys. 35) ustala odstępy między niektórymi elementami tabliczki miejskiej. Odstępy ustala się selektorami liczb (wybierakami):. Kolejne selektory określają (w milimetrach): odstęp między górną krawędzią obszaru przeznaczonego do drukowania, czyli dolną krawędzią górnego marginesu, a górną krawędzią pierwszego od góry wiersza tablicz- Rys. 35 Strona do określania odstępów na tabliczce miejskiej typu 1.

28 Str.28/55 ki, zawierającego nazwę firmy i datę ważności rozkładu jazdy; wartość minimalna: 0; odstęp miedzy ostatnim wierszem, zawierającym nazwę (i inne dane) firmy a wierszem z nazwą przystanku; wartość minimalna: 2 mm; odstęp między wierszem z nazwą przystanku a wierszem określającym rodzaj tabliczki, np. z napisem Odjazdy zbiorczo ze wszystkich stanowisk albo Stanowisko 1 ; wartość minimalna: 2 mm; odstęp między kolejnymi wierszami czasów; wartość minimalna: 1 mm; odstęp (w pionie) między poszczególnymi kolumnami czasów, czyli kolumnami mieszczącymi czasy odjazdu, symbole (numery) stanowisk i oznaczenia; wartość minimalna: 0; odstęp (w pionie) między kolumnami: z nazwą linii a zbiorem kolumn czasów odjazdu (także dla różnych rodzajów dni); wartość minimalna: 1 mm; odstęp między zasadniczą częścią tabliczki z nazwami linii i czasami odjazdu a umieszczonym poniżej wierszem z napisem OZNACZENIA KURSÓW ; wartość minimalna: 2 mm; odstęp między wierszem z napisem OZNACZENIA KURSÓW a pierwszym wierszem opisu oznaczenia oraz ostatnim wierszem opisu oznaczenia a pierwszym wierszem tekstu umieszczonych poniżej: przebiegów tras linii (jeśli są drukowane) lub uwag; wartość minimalna: 0. Na dole okna znajduje się pole edycyjne UWAGI:, w które wpisuje się tekst drukowany na końcu (na dole) tabliczki. W pole wpisywać można wiele wierszy tekstu. Wiersz tekstu kończy się i przechodzi do następnego wiersza klawiszem [Enter]. 19. Czcionki tabliczki miejskiej typu 1 (Czcionki M1) Grupa parametrów Czcionki M1 (Rys. 36) określa krój, wielkość i kolor czcionki, którymi drukowane są elementy tabliczki miejskiej typu 1. Krój (nazwę) czcionki dla całej tabliczki wybiera się z rozwijanej listy (selektora) Czcionka. Wielkość czcionki wybiera się selektorami Rozmiar osobno dla wielu różnych elementów tabliczki. Są to: dane firmy; określenie ważności rozkładu jazdy; nazwa przystanku z tabliczką; opis rodzajów dni (DNI ROBOCZE, SOBOTY, NIEDZIELE I ŚWIĘTA); nagłówek tabeli, czyli tekst w nagłówku kolumny Linia i kolumny Godziny odjazdów ; nazwa linii w kolumnie Linia ; czasy odjazdów; symbol (numer) stanowiska i oznaczenia kursów przy czasie odjazdu; napis OZNACZENIA KURSÓW ; oznaczenie w opisie; opis oznaczenia; przebieg linii drukowany u dołu tabliczki; uwagi; nazwy przystanków przez w kolumnie Linia ; Dla tych samych elementów wprowadzić można wytłuszczenie czcionki, zaznaczając pole wyboru. Dla elementów, przy których występuje okienko prezentacji koloru i przycisk Kolor określa się także kolor czcionki. Kolor wybiera się w okienku dialogowym wyboru koloru, wyświetlanym po naciśnięciu przycisku Kolor. Przycisk występujący w wierszu z tekstem Napis OZNACZENIA KURSÓW służy do definiowania koloru jednocześnie dla kilku elementów, objętych

29 Str.29/55 wspólnym polem prezentacji koloru (od oznaczenia kursu do Opisu oznaczenia, nie dołączając Stanowiska ) W ramce Czas odjazdu podkreślony umieszczona jest informacja o oznakowaniu kursów, wykonywanych pojazdem niskopodłogowym. Parametry: Dane firmy M1, Logo M1, Informacja M1 i Papier M1 ustawia się tak samo jak dla tabliczki międzymiastowej (MM). Rys. 36 Strona definiowania czcionek tabliczki miejskiej typu Parametry ustalające wygląd tabliczki miejskiej typu 2 (Parametry M2) Tabliczka miejska typu 2 wykonywana jest dla jednej wybranej linii, korzystającej z jednego, Rys. 37 Okno wyboru linii tabliczki miejskiej typu 2.

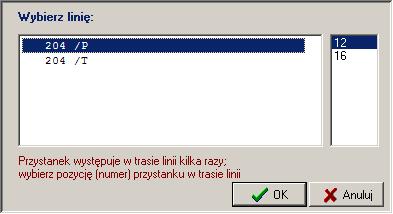

30 Str.30/55 wybranego stanowiska. Wybór linii umożliwia specjalne okienko z wykazem linii, przejeżdżających przez przystanek. Okienko to (Rys. 37) pojawia się po inicjalizacji pokazania szkicu tabliczki przyciskiem M2 lub poleceniem menu. W okienku pokazywany jest numer linii i nazwa linii, deklarowane dla linii miejskiej w module Linie. Rys. 38 Okno wyboru linii i pozycji przystanku w trasie linii dla tabliczki miejskiej typu 2. W przypadku, gdy przystanek, dla którego przygotowywana jest tabliczka, występuje w trasie linii więcej niż jeden raz, wyświetlana jest dodatkowa lista, z której można wybrać pozycję (numer) przystanku w trasie linii (Rys. 38). Gdy w okresie, dla którego przygotowywana jest tabliczka występuje więcej niż jeden wariant wybranej linii w okienku wyboru linii uwidaczniane jest dodatkowe pole wyboru odjazdy wszystkich wariantów linii (Rys. 39),. Po zaznaczeniu tego pola Rys. 39 Okno wyboru linii w przypadku występowania kilku wyboru na tabliczce przystanko- wariantów linii. wej wykazywane są odjazdy kursów wszystkich aktywnych wariantów linii. Gdy pole wyboru pozostawi się nie zaznaczone, uwzględniane są czasy odjazdu tylko jednego, wybranego wariantu. Przy uwzględnianiu wszystkich wariantów, w przypadku gdy w którymś z wariantów innych, niż zaznaczony w liście z Rys. 39 przystanek występuje więcej niż jeden raz, wyświetlane jest okienko (Rys. 40) Rys. 40 Wybór pozycji przystanku w trasie wariantu linii.

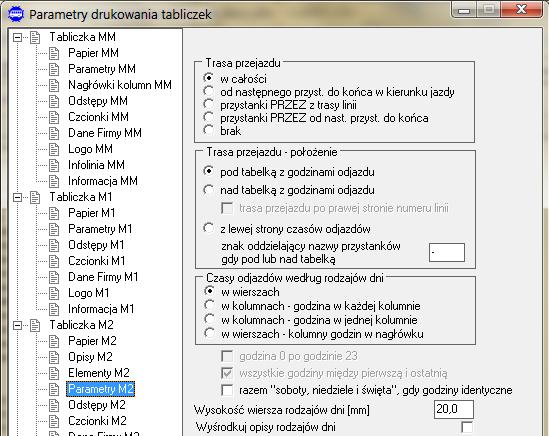

31 Str.31/55 umożliwiające wybór pozycji (numer) przystanku w trasie linii tego wariantu. Rys. 41 Strona Parametry M2 dla tabliczki miejskiej typu 2. Tabliczka typu 2 zawiera wykaz przystanków (przebieg) linii: cały, z oznaczonym (np. podkreśleniem) przystankiem, dla którego wykonywana jest tabliczka, lub częściowy, oraz czasy odjazdu autobusów osobno dla dni roboczych, sobót, niedziel i świąt. Parametry ustalające wygląd tabliczki miejskiej typu 2 wybiera się w okienku z Rys. 41. Czasy odjazdu dla różnych rodzajów dni mogą być grupowane w różny sposób: Odpowiedni wariant wybiera się przyciskami opcji, umieszczonymi w ramce Czasy odjazdu według rodzajów dni. Możliwe są następujące przypadki: w wierszach (Rys. 42); w kolumnach z godziną podaną w każdej kolumnie (Rys. 42); w kolumnach z godziną w jednej kolumnie (Rys. 42). w wierszach z kolumnami godzin i opisem godzin w nagłówku (Rys. 43). Wygląd pierwszych trzech rodzajów tabliczki M2 pokazuje Rys. 42 Wygląd tabliczki z czasami odjazdu dla różnych rodzajów dni w wierszach i z kolumnami godzin pokazano na Rys. 43. W zależności od ustawienia pola wyboru wszystkie godziny między pierwszą a ostatnią tabliczka zawiera kolumny dla wszystkie godzin od 0 do 23 lub tylko kolumny tych godzin, w których odjeżdżają autobusy (Rys. 44). Godzina 0 może być umieszczona w pierwszej kolumnie, jak na Rys. 43 lub w ostatniej, zależnie od ustawienia parametru godzina 0 po godzinie 23 Zaznaczenie pola wyboru pokaż razem odjazdy w soboty, niedziele i święta łączy razem odjazdy w te dni, gdy czasy odjazdów są identyczne (Rys. 45).

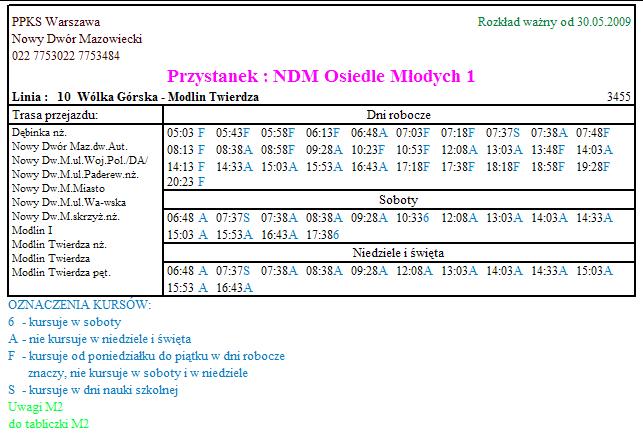

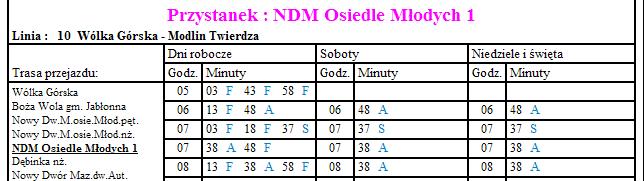

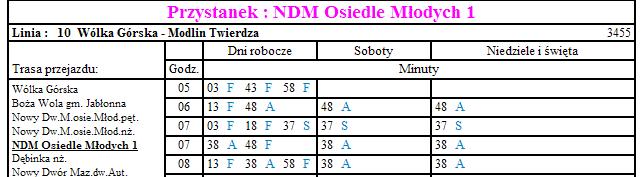

32 Str.32/55 Rys. 42: Wygląd trzech rodzajów tabliczki M2 1: czasy odjazdu wg rodzajów dni w wierszach 2: czasy odjazdu wg rodzajów dni w kolumnach, godzina w każdej kolumnie 3: czasy odjazdu wg rodzajów dni w kolumnach, godzina w jednej kolumnie Rys. 42 Tabliczka miejska typu 2: z czasami odjazdu wg. dni w wierszach (u góry) lub kolumnach (2 rodzaje)

33 Str.33/55 Dla tabliczki innej niż z kolumnami godzin odjazdu w polu edycyjnym Wysokość wiersza rodzajów dni [mm] podaje się wysokość wierszy z opisem rodzajów dni. Wartość tą można określać z dokładnością do ułamków milimetra. Gdy wartość jest zbyt mała, stosowana jest wysokość niezbędna do zmieszczenia wpisywanego tekstu. Dokładniejszy opis takiego pola edycyjnego zamieszczono przy Rys. 49. Zaznaczenie pola wyboru. Wyśrodkuj opisy rodzajów dni powoduje ustawienie tekstów Dni robocze, Soboty i Niedziele i święta w środku kolumny Wygląd tabliczki z czasami odjazdu dla różnych rodzajów dni w wierszach i z kolumnami godzin pokazano na Rys. 43 i Rys. 44. Rys. 43 Tabliczka miejska typu 2 z czasami odjazdu dla różnych rodzajów dni w wierszach i z kolumnami godzin. Rys. 44 Tabliczka M2 tylko z kolumnami godzin odjazdu autobusów.

34 Str.34/55 Rys. 45 Soboty, niedziele i święta razem. Przyciskami opcji, umieszczonymi w ramce Trasa przejazdu wybiera się: podawanie trasy przejazdu linii w całości; w przypadku zaznaczenia w zakładce Czcionki M2 opcji Nazwa przystanku tabliczki w trasie przejazdu B lub U przystanek tabliczki jest w trasie linii wytłuszczony lub (i) podkreślony (Rys i 3); podawanie trasy przejazdu od następnego przystanku do końca trasy w kierunku jazdy, czyli tylko w części za przystankiem tabliczki (Rys. 42 3) podawanie trasy przejazdu od następnego przystanku do końca trasy w kierunku jazdy, czyli tylko w części za przystankiem tabliczki (Rys. 42);; podawanie trasy przejazdu linii tylko przy użyciu przystanków, zadeklarowanych w trasie linii jako przystanki przez ; podawanie trasy przejazdu linii tylko przy użyciu przystanków, zadeklarowanych w trasie linii jako przystanki przez i tylko w części za przystankiem tabliczki; brak, czyli całkowite pominięcie drukowania trasy linii; czasy odjazdu drukowane przez całą szerokość tabliczki. W zależności od wyboru przycisku w ramce Trasa przejazdu - położenie, trasa przejazdu jest umieszczona: pod tabelką z czasami odjazdu (Rys. 43); nad tabelką z czasami odjazdu lub z lewej strony czasów odjazdu (Rys. 42). Gdy trasa przejazdu umieszczona jest nad lub pod tabelką z czasami odjazdu, poszczególne przystanki oddzielane są znakami, wpisanymi w pole edycyjne znak oddzielający nazwy przystanków ; wpisać można do trzech znaków (Rys. 46). W tabliczce z kolumnami godzin odjazdu, gdy trasa przejazdu umieszczona jest nad tabelką z czasami odjazdu, może być rozmieszczona pod numerem linii na całej szerokości tabelki lub na prawo od numeru linii (Rys. 46), zależnie od zaznaczenia pola wyboru trasa przejazdu po prawej stronie numeru linii. Przy umieszczeniu trasy obok numeru linii pomijane jest pisanie opisu i nazwy linii (i usuwane zaznaczenie tych opcji w zakładce z Rys. 41). Dalsze parametry druku tabel M2 ustala się w oknie Elementy M2 (Rys. 47). Poszczególne pola wyboru Drukuj określają

35 Str.35/55 opis linii : drukowanie przed nazwą linii tekstu, zadeklarowanego w polu edycyjnym Linia w zakładce Opis linii ; numer linii : Rys. 46 Trasa przejazdu na prawo od numeru linii. drukowanie numeru linii w wierszu z opisem linii; nazwa linii : drukowanie nazwy linii w wierszu z opisem linii; napis "Przystanek" : drukowanie napisu Przystanek przed nazwą przystanku tabliczki; nazwę przystanku tabliczki : drukowanie nazwy przystanku tabliczki; kreski między wierszami godzin odjazdów (gdy dni w kolumnach): drukowanie kresek, wydzielających wiersze godzin odjazdów dla tabliczek z czasami odjazdów dla rodzajów dni grupowanych w kolumnach; kreski oddzielające elementy nagłówka : drukowanie kresek oddzielających w nagłówku dane firmy od nazwy przystanku i nazwę przystanku od numeru i nazwy linii; datę końca okresu ważności rozkładu: drukuje informację o pełnym okresie ważności rozkładu jako np. Rozkład ważny od do zamiast Rozkład ważny od ; opis, numer i nazwa linii wyrównane do lewej : opis linii, numer linii i nazwa linii nie są wyśrodkowane, lecz drukowane począwszy od lewego skraja tabliczki;

36 Str.36/55 nr stanowiska w komunikacji miejskiej : dodanie opisu numeru stanowiska (np. napisu Stanowisko 2 ) za nazwą przystanku tabliczki, np.: ; kod przystanku w komunikacji miejskiej: drukowanie wpisanego w funkcji Przystanki, w zakładce Uzgodnienia kodu przystanku w komunikacji miejskiej, np.: ; Rys. 47 Dalsze parametry drukowania tabel M2 drukuj oznaczenia i listę z opisem oznaczeń : drukowanie oznaczeń za czasem odjazdu kursu; drukowanie nagłówka OZNACZE- NIA KURSÓW: przed listą z objaśnieniami oznaczeń i drukowanie listy z opisem oznaczeń pod tabelą z czasami odjazdów; dołącz uzupełnienie opisu : drukowanie dodatkowego opisu oznaczenia, zadeklarowanego jako uzupełnienie opisu w module Oznaczenia kursów w osobnym wierszu po podstawowym opisie oznaczenia lub: drukować uzupełnienie opisu w drugim wierszu : dołączenie dodatkowego opisu oznaczenia w kolejnym wierszu; może być zaznaczone tylko jedno z powyższych pól wyboru (dołącz uzupełnienie lub drukuj w osobnym wierszu), zaznaczenie jednego usuwa zaznaczenie drugiego pola; ponadto zaznaczenie pola wyboru drukować uzupełnienie opisu w drugim wierszu jest usuwane i pole wyboru staje się niedostępne przy zaznaczeniu opcji drukowania listy oznaczeń w dwóch kolumnach lub grupowania oznaczeń.

37 Str.37/55 drukować listę oznaczeń w dwóch kolumnach : lista z opisem oznaczeń jest drukowana pod tabelką z kierunkami kursów i czasami odjazdów / przyjazdów w dwóch kolumnach jak na Rys. 12. Pomiń oznaczenia pomija symbole drukowane przy godzinach odjazdu/przyjazdu kursów i opisy oznaczeń, wpisanych do sąsiadującego pola edycyjnego; sposób wpisywania wyjaśnia informacja, wyświetlana przyciskiem [?] Grupuj oznaczenia przypisane do kursów : nakazuje zastąpienie oznaczeń, złożonych z symboli, zdefiniowanych w module Oznaczenia kursów numerami, odpowiadającymi określonej kombinacji oznaczeń tak samo jak dla tabliczki międzymiastowej na Rys. 14. Wybierakiem Grubość ramki ustawia się grubość kresek, kreślonych wokół zasadniczych części tabliczki. Wartość tą określa się jako wielokrotność pojedynczego punktu obrazu. Po uaktywnieniu pola wyboru Oznacz granice stref przystanki z zaznaczoną (w funkcji Trasy linii) opcją leży na granicy państwa oznaczane są w trasie przejazdu wyróżnikiem umieszczonym przed i za nazwą przystanku. Wyróżnik deklaruje się w polu edycyjnym Wyróżnik nazwy przystanku granicy strefy. 21. Definiowanie tekstów (opisów) tabliczki miejskiej typu 2 (Opisy M2) Rys. 48 Teksty umieszczane na tabliczce miejskiej M2. W zakładce Opisy M2 (Rys. 48) definiowane są niektóre teksty, umieszczane na tabliczce. W polu edycyjnym Linia deklaruje się tekst, wpisywany przed nazwą linii w wierszu z numerem i nazwą linii (Rys. 45). W polu edycyjnym Oznaczenia deklaruje się tekst, wpisywany jako nagłówek Oznaczenia kursów: przed listą z objaśnieniami oznaczeń (Rys. 45). W polu edycyjnym Przystanek wpisuje się tekst, umieszczany przed nazwą przystanku (Rys. 45).

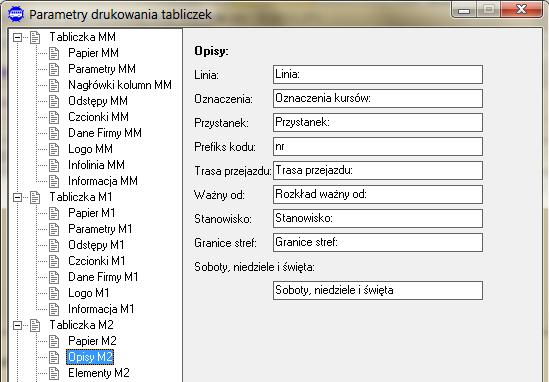

38 Str.38/55 W polu edycyjnym Prefiks kodu podaje się tekst umieszczany przed kodem przystanku w komunikacji miejskiej, drukowanym przed nazwą przystanku tabliczki (Rys. 46). W polu edycyjnym Trasa przejazdu wpisuje się tekst, umieszczany jako nagłówek trasy przejazdu linii (Rys. 45). Pole Ważny od podaje tekst, poprzedzający okres ważności rozkładu jazdy w pierwszej linii tabliczki (Rys. 45). Pole Stanowisko określa tekst, umieszczany w linii z nazwą przystanku tabliczki przed numerem stanowiska (Rys. 45). Pole Granice stref określa tekst, opisujący te granice. W polu edycyjnym Soboty, niedziele i święta definiuje się tekst, umieszczany jako określenie rodzaju dni, gdy łączone są czasy odjazdu dla sobót, niedziel i świąt (Rys. 45). 22. Parametry drukowania tabliczki miejskiej typu 2: Odstępy M2 Grupa parametrów Odstępy M2 (Rys. 49) ustala odstępy między niektórymi elementami tabliczki miejskiej typu 2. Odstępy ustala się selektorami liczb (wybierakami) lub wpisuje w pola edycyjne. Kolejne selektory lub pola edycyjne określają (w milimetrach): odstęp między górna krawędzią obszaru przeznaczonego do drukowania, czyli dolną Rys. 49 Odstępy w tabliczce miejskiej typu 2.

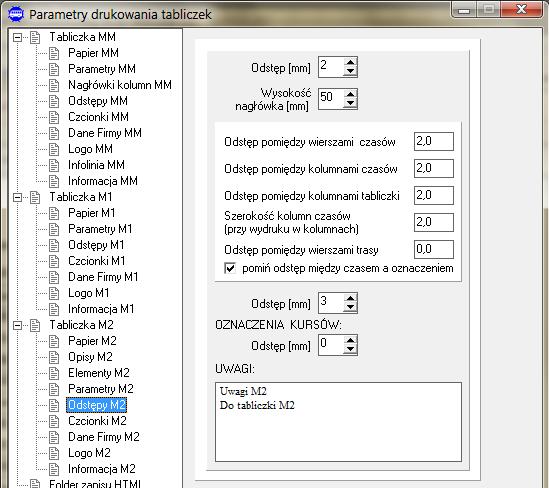

39 Str.39/55 krawędzią górnego marginesu, a górną krawędzią pierwszego od góry wiersza tabliczki, zawierającego nazwę firmy i datę ważności rozkładu jazdy; wartość minimalna: 2; wysokość nagłówka czyli wiersza z nazwą przystanku; wartość minimalna: 2 mm; odstęp między kolejnymi wierszami czasów; gdy wpisana wartość jest mniejsza niż wynikająca z wielkości użytej czcionki jest ignorowana; odstęp między kolejnymi kolumnami czasów; gdy wpisana wartość jest mniejsza niż wynikająca z wielkości użytej czcionki jest ignorowana; odstęp między kolumnami tabliczki; kolumny z trasa przejazdu, kolumnami czasów i kolumnami oznaczeń; szerokość kolumn czasów przy wydruku w kolumnach; gdy wpisana wartość jest mniejsza niż wynikająca z wielkości użytej czcionki lub jest zbyt duża, niemożliwa do przyjęcia jest ignorowana; odstęp pomiędzy wierszami trasy, gdy trasa przejazdu w kolumnie z lewej strony czasów odjazdu; ostęp między zasadniczą częścią tabliczki z czasami odjazdu a umieszczonym poniżej wierszem z napisem OZNACZENIA KURSÓW ; wartość minimalna: 0; gdy wpisana wartość jest mniejsza niż wynikająca z wielkości użytej czcionki jest ignorowana; odstęp między oznaczeniami kursów i trasą linii, gdy umieszczona u dołu tabliczki a pierwszym wierszem opisu oznaczenia oraz ostatnim wierszem opisu oznaczenia a pierwszym wierszem tekstu umieszczonych poniżej: przebiegów tras linii (jeśli są drukowane) lub uwag; wartość minimalna: 0. Niektóre odstępy ustala się selektorami (wybierakami) w granicach od wartości minimalnej (0 lub 2 mm) do 100 mm z dokładnością 1 mm. Inne odstępy wpisuje się w pola edycyjne. W pola te można wpisać cyfry lub znak separatora części ułamkowej (przecinek, ). Wpisać można od jednego do 4 znaków. Nieprawidłowa wartość (np. 1,,2) jest ignorowana. Uwzględniana jest wówczas wartość domyślna (2,0 mm). Zaleca się wpisywać wartości od 0 (lub 0,0) do 99,9 z dokładnością do jednego mm lub jednego znaku po przecinku. Wpisywanie wartości z większą dokładnością niż 0,1 mm nie ma sensu. Odstęp w mm jest przed drukowaniem przeliczany na punkty obrazu (wydruku lub ekranowe, piksele). Przeliczenie jest następujące: mm 0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 punkty Na dole okna Odstępy M2 znajduje się pole edycyjne UWAGI:, w które wpisuje się tekst drukowany na końcu (na dole) tabliczki. W pole wpisywać można wiele wierszy tekstu. Wiersz tekstu kończy się i przechodzi do następnego wiersza klawiszem [Enter]. Zaznaczenie pola wyboru pomiń odstęp miedzy czasem a oznaczeniem pomija odstęp między czasem a oznaczeniem, wynikający z wpisanego parametru Odstęp pomiędzy kolumnami tabliczki. Przy wydruku tabliczki odstęp jest całkowicie pominięty; przy zapisie do zbioru HTML dodawane są pewne odstępy, wynikające z mechanizmów formatowania tekstu HTML. Szerokość kolumn czasów tabliczki jest ustalana następująco: od całkowitej szerokości obszaru, przeznaczonego do wydruku tabliczki odejmowana jest szerokość kolumny, przeznaczonej dla trasy przejazdu (jeśli trasa umieszczana jest z lewej strony tabliczki). Pozostała szerokość dzielona jest na równe obszary, przeznaczone dla poszczególnych rodzajów dni (roboczych, sobót oraz niedziel i świąt). Następnie obliczana jest liczba kolumn czasów, jaka może się zmieścić w obszarze przeznaczonym dla rodzaju dni przy uwzględnieniu szerokości kolumn czasu, wynikającej z wielkości czcionki i wymaganych odstępów miedzy kolumnami. Szerokość obszaru dla rodzajów dni jest po tym korygowana zgodnie z przyjmowaną liczbą kolumn czasu i ich szerokością. Ewentualny nadmiar szerokości dodawany jest do ostatniego obszaru rodzaju dni. Jeśli pozostaje przy tym zbyt dużo pustego miejsca z prawej strony tabliczki, można zmniejszyć odpowiednio deklarowaną szerokość przeznaczoną do wydruku tabliczki (i niezbędny rozmiar papieru).

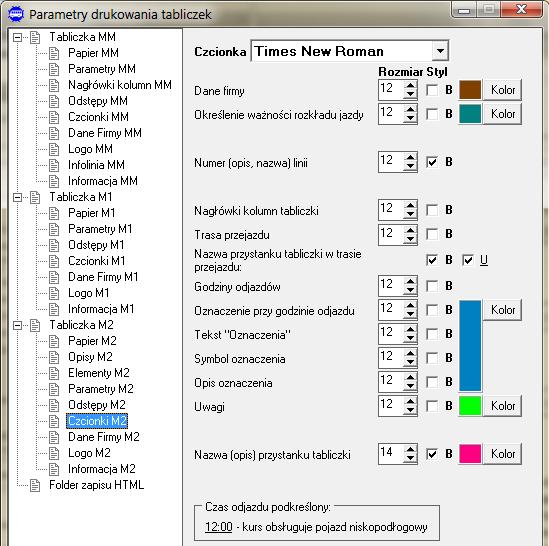

40 Str.40/ Czcionki tabliczki miejskiej typu 2: (Czcionki M2) Grupa parametrów Czcionki M2 (Rys. 50) określa krój, wielkość i kolor czcionki, którymi drukowane są elementy tabliczki miejskiej typu 2. Rys. 50 Czcionki tabliczki miejskiej typu 2 (Czcionki M2) Krój (nazwę) czcionki dla całej tabliczki wybiera się z rozwijanej listy (selektora) Czcionka. Wielkość czcionki wybiera się selektorami Rozmiar osobno dla wielu różnych elementów tabliczki. Są to: dane firmy; określenie ważności rozkładu jazdy; numer (opis,nazzwa) linii nagłówki kolumn tabliczki; trasa przejazdu; nazwa przystanku tabliczki w trasie przejazdu; godziny odjazdów; oznaczenie przy godzinie odjazdu; tekst Oznaczenia ; symbol oznaczenia; opis oznaczenia;

41 Str.41/55 uwagi; nazwa (opis) przystanku tabliczki Dla tych samych elementów wprowadzić można wytłuszczenie czcionki, zaznaczając pole wyboru. Dla elementów, przy których występuje okienko prezentacji koloru i przycisk Kolor określa się także kolor czcionki. Kolor wybiera się w okienku dialogowym wyboru koloru, wyświetlanym po naciśnięciu przycisku Kolor. Przycisk występujący w wierszu z tekstem Oznaczenia przy godzinie odjazdu służy do definiowania koloru jednocześnie dla kilku elementów, objętych wspólnym polem prezentacji koloru (od Oznaczenie przy godzinie do Opis oznaczenia ) W ramce Czas odjazdu podkreślony umieszczona jest informacja o oznakowaniu kursów, wykonywanych pojazdem niskopodłogowym. 24. Dodatkowe parametry tabliczki miejskiej typu 2: Dane Firmy M2 Rys. 51 Dane firmy tabliczki miejskiej typu2 (Dane Firmy M2) W grupie parametrów Dane Firmy M2 (Rys. 51) deklaruje się tekst, wpisywany jako informacja o firmie wywieszającej tabliczkę przystankową. Ponadto określa się miejsce wpisywania informacji o ważności rozkładu jazdy i nazwy przystanku. Tekst wyświetlany jako dane firmy wpisuje się w wielowierszowym polu edycyjnym. Przyciskiem Pobierz można pobrać z bazy danych firm i wpisać w pole edycyjne najczęściej używane dane: nazwę firmy (właściciela programu, drukującego tabliczki), miejscowość w której mieści się firma i telefon kontaktowy. Dane te rozmieszczone są w kilku wierszach i zastępują każdy wcześniej występujący tekst w polu edycyjnym. Selektorem Drukuj dane firmy określa się sposób drukowania danych firmy:

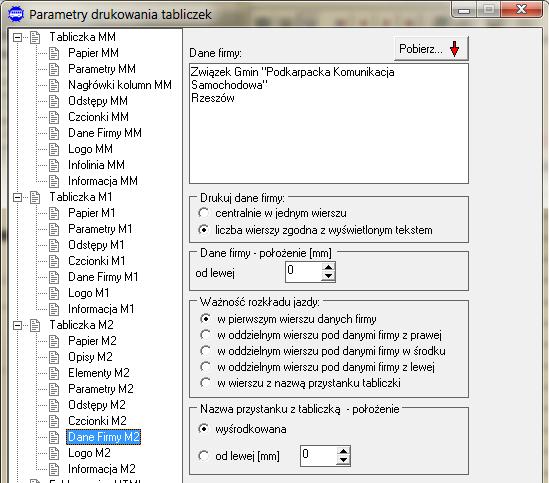

42 Str.42/55 lub centralnie w jednym (pierwszym) wierszu tabliczki w kilku wierszach, jak w polu edycyjnym, w lewym górnym rogu tabliczki. wybierakiem Dane firmy położenie [mm] od lewej określa się odstęp od lewego skraju tabliczki. W ramce Ważność rozkładu jazdy określa się miejsce umieszczenia informacji o terminie ważności rozkładu jazdy. Parametry: Logo M2, Informacja M2 i Papier M2 ustawia się tak samo jak dla tabliczki międzymiastowej (MM) lub tabliczki miejskiej M Parametry zapisu do zbioru internetowego: Folder zapisu HTML Rys. 52 Parametry zapisu do zbioru HTML: strona Folder zapisu HTML. Oprócz drukowania na papierze, tabliczka przystankowa może być także zapisana w zbiorze, umożliwiającym umieszczenie tabliczki na stronie internetowej. Zbiór taki tworzy się przez zapisanie danych tabliczki w tzw. języku HTML. Zapis zbioru uruchamia się poleceniem menu Tabliczka - Zapisz do zbioru w formacie HTML. Gdy włączona jest w menu Tabliczka Opcja: pokaż

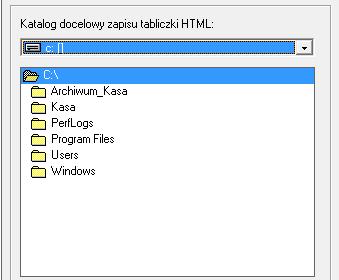

43 Str.43/55 zbiór HTML po zapisie wywoływany jest domyślny dla komputera program prezentacji stron internetowych i pokazywana jest utworzona właśnie tabliczka. Strona Folder zapisu HTML ustala niektóre parametry tworzenia zbioru HTML. Selektorem umieszczonym pod napisem Katalog docelowy zapisu tabliczki HTML wybiera się dysk. W umieszczonej poniżej liście wyświetlane są foldery (katalogi) tego dysku (Rys. 53). Wybór jednego z folderów pokazuje kolejne zawarte w nim foldery co umożliwia ustalenie katalogu docelowego (w przykładzie: C:\Kasa\TabHTML). Jeżeli nie ma jeszcze katalogu, w którym chciałoby się zapisywać zbiory HTML, katalog można dodać za pomocą przycisku Załóż nowy folder Rys. 54 Dodanie nowego foldera. Wyświetla się okienko, w którym podaje się nazwę nowego foldera. Po naciśnięciu OK. folder o nowej nazwie jest natychmiast zakładany. Usunięcie niepotrzebnie utworzonego foldera z poziomu programu nie jest możliwe; można go usunąć poleceniami systemu operacyjnego. Wybrany nowy katalog zapisu zbioru HTML jest uwzględniany dopiero po zapisaniu ustawienia przyciskiem Zapisz powyższe dane. Nazwa zbioru HTML nadawana jest przez program. Trzy pierwsze litery określają rodzaj tabliczki przystankowej: odjazdowa tpo, przyjazdowa tpp i zbiorcza, Rys. 53 Wybór katalogu zapisu zbioru HTML. przyjazdowa i odjazdowa tpz. Następnie podawana jest nazwa lub kod przystanku zgodnie z ustawieniem selektora W nazwie pliku nazwa przystanku:. Z nazwy usuwane są polskie litery, zastępowane literami bazowymi bez kresek i ogonków, gdyż litery polskie mogą być źle interpretowane w Internecie. Dla tabliczki dla wszystkich stanowisk nazwa pliku na tym się kończy; dla tabliczki dla jednego stanowiska dodaje się jeszcze numer stanowiska w postaci np. _st1. Rozszerzenie pliku to html lub htm, wybierane selektorem Rozszerzenie. Obydwa rozszerzenia są jednakowo rozpoznawane przez serwery internetowe. Uruchomienie zapisanego zbioru np. przez dwukrotne kliknięcie lub wybranie zbioru przez selektor przeglądarki internetowej pokazuje stronę internetową z zapisaną tabliczką przystankową. Wyświetlana strona internetowa może mieć kolor, wybrany przy użyciu przycisku Kolor strony i wprowadzony selektorem Dodaj.

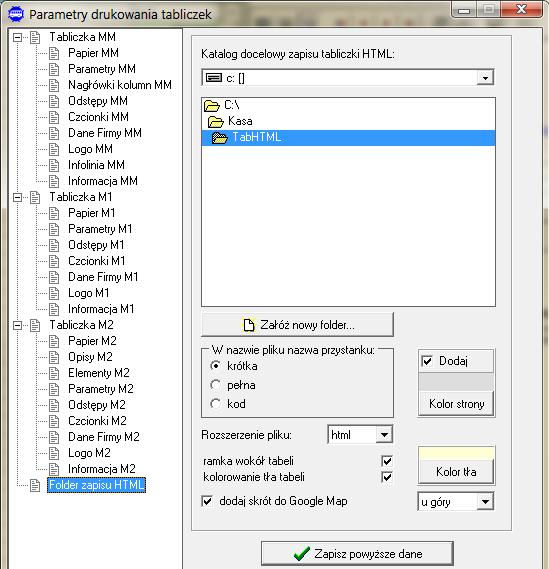

44 Str.44/55 Ponadto można wybrać rysowanie ramki wokół tabeli oraz kolorowanie tła tabliczki. Selektorem dodaj skrót do Google Map dodaje się u góry lub u dołu tabliczki mapę z zaznaczonym położeniem przystanku. Ustawiane na stronie z Rys. 52 parametry zostają uwzględnione w wyświetlanej tabliczki po zapisaniu danych tabliczki przyciskiem. Gdy tabliczka przystankowa zawiera grafikę: logo firmy, informację o infolinii lub inną informację graficzną, zapisaną w zbiorze o rozszerzeniu.bmp, zbiór z tą grafiką musi być umieszczony w tym samym katalogu, w którym zapisywana jest tabliczka. Jeżeli zbioru nie ma, w miejscu wyświetlania obrazka umieszczony jest symbol braku grafiki i nazwa brakującego zbioru, np.:. 26. Ocena wyglądu tabliczki i wprowadzanych zmian. Gdy uaktywniona jest w menu Tabliczka Opcja: pokaż podgląd wydruku tabliczki w oknie modułu prezentowania tabliczki zamiast szkicu tabliczki pokazywany jest rzeczywisty wygląd tabliczki przystankowej (Rys. 55): Rys. 55 Włączony podgląd wydruku tabliczki. Jest to zalecany sposób oglądania tabliczki przystankowej. Po wprowadzeniu zmiany wyglądu tabliczki w module, wywoływanym poleceniem menu Tabliczka-Ustaw parametry druku (wzory) tabliczek poprawiony wygląd tabliczki zobaczy się po wyłączeniu opcji menu Tabliczka Opcja: pokaż podgląd wydruku tabliczki, pokazaniu szkicu tabliczki i ponownym włączeniu opcji pokazania podglądu wydruku.

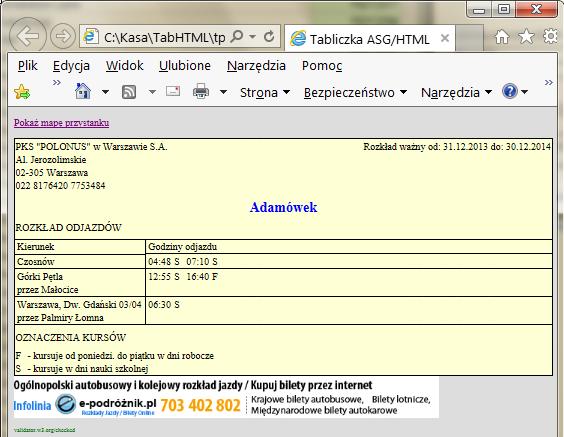

45 Str.45/55 Przy zapisie tabliczki jako strony internetowej poleceniem menu Tabliczka - Zapisz do zbioru w formacie HTML gdy włączona jest opcja pokaż zbiór HTML po zapisie pokazywany jest rzeczywisty wygląd tabliczki. Po wprowadzeniu zmian w module Parametry drukowania tabliczek zmieniony wygląd tabliczki można zobaczyć po ponownym zapisaniu tabliczki do zbioru HTML. Wygląd strony internetowej z tabliczką pokazano na Rys. 56. Rys. 56 Strona internetowa z tabliczką przystankową zapisaną do zbioru HTML. (strona pokazywana przez program Microsoft Internet Explorer 11). 27. Wzory tabliczek dla przystanku Korzystając z polecenia menu Tabliczka-Ustaw parametry druku (wzory) tabliczek (Rys. 8,p.7) zaprojektować można wiele różnych wzorów tabliczek, spełniających różne wymagania. Każdy wzór opisuje się odpowiednią, unikalna nazwą (Rys. 57). Rys. 57 Kilka różnych wzorów tabliczki. Dla każdego rodzaju tabliczki każdego przystanku przypisać można odpowiedni wzór tabliczki. Wykonuje się to poleceniem menu Tabliczka wzór tabliczki (Rys. 58), wybierając pozycję z wyświetlanej listy wzorów. Polecenie Usuń kasuje przypisanie wzoru.

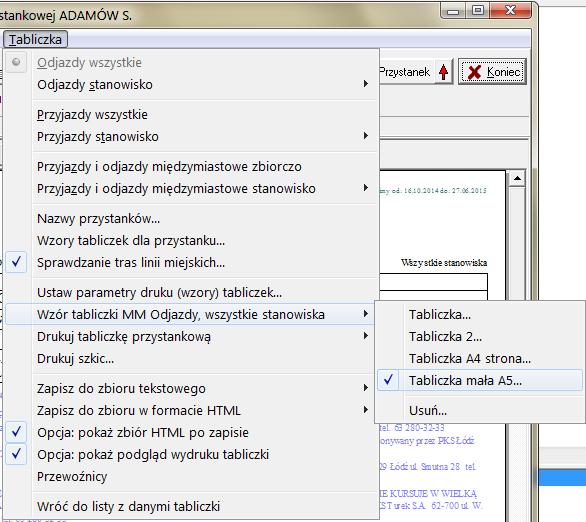

46 Str.46/55 Przypisany wzór jest wykorzystywany przy drukowaniu tabliczki. Jeśli przystanek nie ma wybranego wzoru, stosowany jest wzór domyślny. Rys. 58 Wzór tabliczki mała A5 przypisany do tabliczki przystanku Adamów Stary. Wzór dla każdego rodzaju tabliczki przystanku przypisać można w okienku, wyświetlanym poleceniem menu Tabliczka Wzory tabliczek dla przystanku Rys. 59 Okienko wyboru wzorów tabliczek przystanku.

47 Str.47/55 Dla przystanku, na którym zatrzymują się tylko autobusy kursów międzymiastowych (MM) ustala się wzór tabliczki odjazdowej (OMM) i przyjazdowej (PMM). Osobne wzory wprowadza się dla wybranego numeru stanowiska lub przypisuje się jeden wzór wspólny dla wszystkich stanowisk. Wzory wybiera się selektorami. Rys. 60 Rozwinięte okienko wyboru wzorów tabliczek przystanku. Wzory TP dla poszczególnych przystanków i stanowisk są zapisywane w odpowiedniej bazie danych Jeśli zapisu dla danego przystanku i stanowiska nie ma jeszcze w bazie danych, wprowadzone wzory trzeba zapisać przyciskiem ''Zapisz'' lub pominąć zapis przyciskiem ''Anuluj zmiany''. Gdy zapis dla danego przystanku i stanowiska już jest w bazie danych, zmiana wzoru TP selektorem jest natychmiast zapisywana, a przyciski Zapisz i Anuluj zmiany są niewidoczne. Wybranie ostatniej, pustej pozycji selektora wzorów TP powoduje zapisanie braku wzoru Wzory tabliczek zbiorczych (selektor ''Stanowisko:'' wszystkie) 'zapisywane są dla danego przystanku bez podania numeru stanowiska. Dla konkretnego numeru stanowiska wprowadzić można (selektorem) typ urządzenia przystankowego. Używane typy urządzeń są wprowadzone jako Parametry Grupa 34 (RODZAJE UP). Wciśnięty przycisk Informacja o stanowiskach podaje numery (symbole) stanowisk przyjazdowych i odjazdowych oraz informacje o braku porządku w opisach numerów stanowisk. Przycisk Usuń cały zapis pomija wszystkie wprowadzone dotąd dane dla przystanku i stanowiska. Przycisk Informacja wyświetla tekst wyjaśniający wprowadzanie wzorów tabliczek. Dla przystanku, na którym zatrzymują się autobusy kursów miejskich wprowadza się także wzór tabliczki odjazdowej miejskiej typu M1 (OM1) oraz wzór tabliczki odjazdowej miejskiej typu M2 (OM2). Wprowadzanie wzorów tabliczek przyjazdowych miejskich PM1 i PM2 oraz wzorów tabliczek odjazdowych zbiorczych OM2 (przy ustawieniu stanowisk wszystkich) jest niecelowe, gdyż miejskie tabliczki przyjazdowe oraz odjazdowe M2 ze wszystkich stanowisk nie są tworzone przez program. W przypadku, gdy wprowadzanie wzorów jest niecelowe, ramki zespołu selektorów ''Wzór tabliczki przyjazdowej'' lub ''Wzór tabliczki odjazdowej'' oznaczane są szarym kolorem. Oprócz omówionych typów tabliczek miejskich szary kolor ramek wprowadzany jest także gdy brak przyjazdów lub odjazdów dla wybranego przystanku i stanowiska. Można to potwierdzić, 'wyświetlając

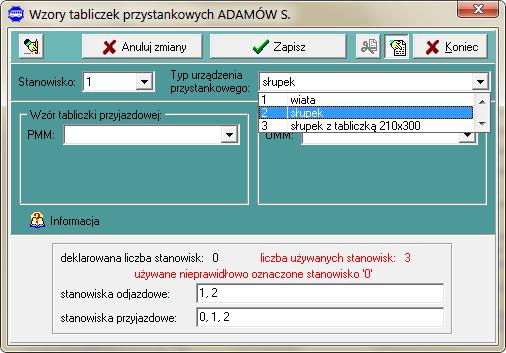

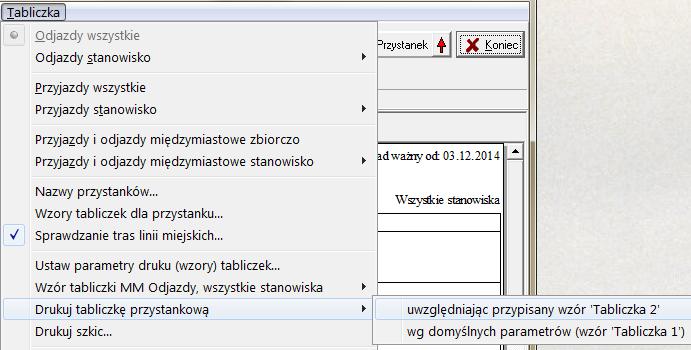

48 Str.48/55 informacje o używanych stanowiskach przystanku za pomocą przycisku 'Informacja o stanowiskach Rys. 61 Okienko wyboru wzorów tabliczek dla przystanku z liniami miejskimi. Przycisk Pakuj tabelę umożliwia pakowanie (porządkowanie) tabeli (bazy danych) z danymi wzorów przystanków. Przegląd i edycję wszystkich przypisanych wzorów tabliczek przystankowych oraz wyposażenia przystanków można prowadzić w funkcji Przystanki przy pomocy aplikacji uruchamianej poleceniem menu Tabliczki Stanowiska i wzory tabliczek, przegląd 28. Drukowanie tabliczki i zapis do zbioru internetowego (zbioru HTML). Drukowanie tabliczki, której wygląd lub szkic widoczny jest na ekranie, realizuje się poleceniem menu Tabliczka Drukuj tabliczkę przystankową. Możliwe jest wybranie jednego z dwóch wzorów tabliczki: wzór domyślny (wg domyślnych parametrów) lub wzór przypisany dla danego rodzaju tabliczki.nazwę wzoru przypisanego ustalić można poleceniem Wzór tabliczki lub Wzory tabliczek dla przystanku. Wzór domyślny ustawia się w parametrach tabliczki (p.8). Rys. 62 Menu Drukuj tabliczkę przystankową.

49 Str.49/55 Polecenie drukowania wyświetla okno podglądu wydruku, gdzie można sprawdzić wygląd tabliczki, ustawić parametry drukarki i uruchomić druk. W podobny sposób, poleceniem menu Tabliczka Zapisz do zbioru w formacie HTML zapisuje się tabliczkę do zbioru, pokazywanego w Internecie. Tu również wybiera się jeden z dwóch wzorów tabliczki: wzór domyślny (wg domyślnych parametrów) lub wzór przypisany dla danego rodzaju tabliczki. Przy włączonej opcji: Pokaż zbiór HTML po zapisie bezpośrednio po zapisie pokazywana jest tabliczka w przeglądarce internetowej. Zbiory HTML zapisywane są w folderze (katalogu) ustawionym w oknie Folder zapisu HDML (Rys. 52). Dwukrotne kliknięcie w nazwę takiego zbioru powoduje uruchomienie przeglądarki internetowej i wyświetlenie tabliczki. Poleceniem menu Tabliczka drukuj szkic drukuje się szkic tabliczki, czyli najprostsze przedstawienie relacji i czasów odjazdu lub przyjazdu kursów przystanku. Wydruk taki wykorzystuje się do sprawdzenia prawidłowości wyboru kursów tabliczki. Poleceniem menu Tabliczka Zapisz szkic do zbioru tekstowego zapisuje się szkic do zbioru o rozszerzeniu.rtf z zachowaniem wyglądu szkicu tabliczki lub do prostego zbioru tekstowego, bez kodów formatujących. W tym drugim przypadku trzeba poprawić.ustawienie czasów w kolumnach przez odpowiednie użycia klawisza [Tab]. 29. Opcja: Pokaż podgląd wydruku tabliczki. Gdy uaktywniona jest w menu Tabliczka Opcja: pokaż podgląd wydruku tabliczki w oknie modułu prezentowania tabliczki pokazywany jest rzeczywisty wygląd tabliczki przystankowej (p.26, Rys. 55). Pokazywana jest tabliczka wg wzoru, przypisanego do danego rodzaju tabliczki (przystanek, typ tabliczki, stanowisko, p.27) lub wg wzoru domyślnego, jeżeli nie ma przypisanego wzoru. Wzór domyślny wybiera się w module Parametry drukowania tabliczek (Rys. 8 p.7). 30. Przewoźnicy. Poleceniem menu Tabliczka Przewoźnicy wyświetla się wykaz numerów firm przewozowych, których kursy zatrzymują się na przystanku. Rys. 63 Wykaz przewoźników.

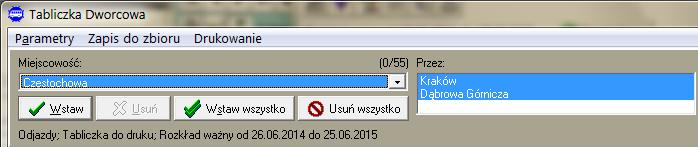

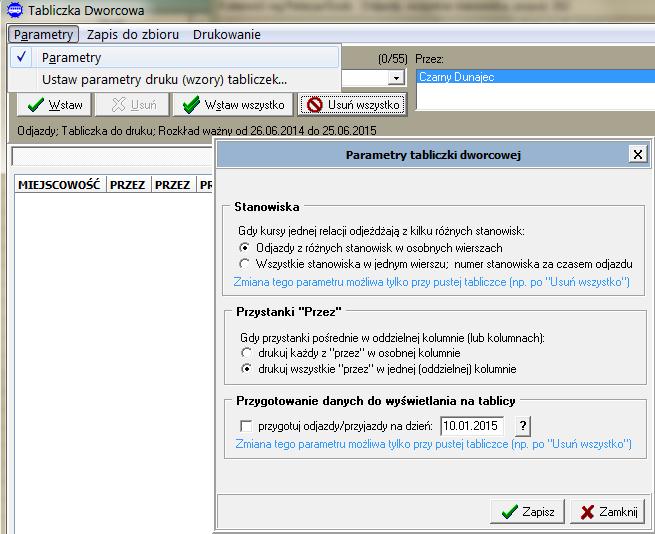

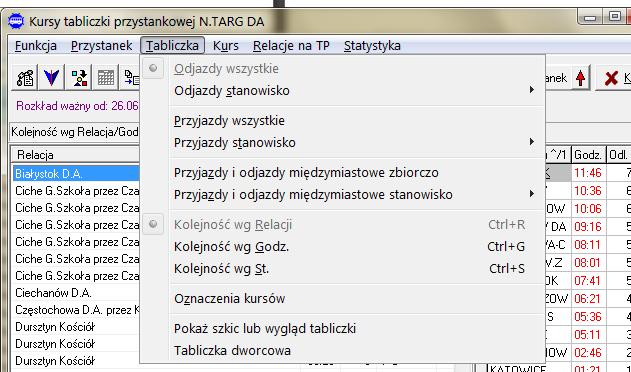

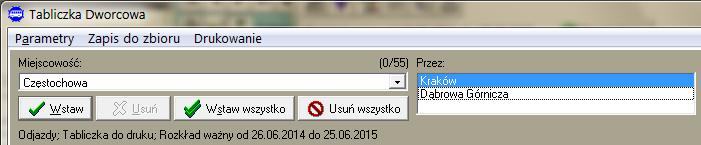

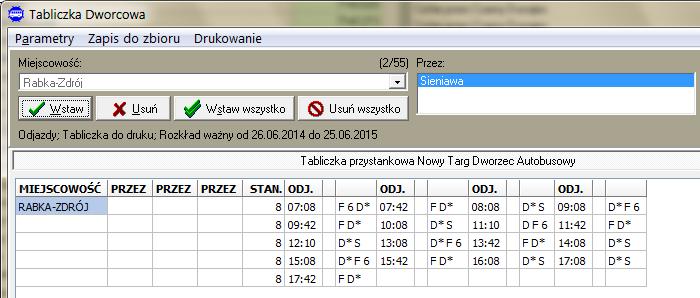

50 Str.50/ Tabliczka dworcowa W nowszych wersjach programu (od 2010 roku) w oknie Kursy tabliczki przystankowej dodana jest funkcja o nazwie Tabliczka dworcowa, wywoływana poleceniem menu Tabliczka Tabliczka dworcowa (Rys. 64). Rys. 64 Menu Tabliczka z poleceniem Tabliczka dworcowa Funkcja ta służy do tworzenia tabliczek przystankowych dla dowolnie wybranych relacji oraz tabliczek przystankowych dla wybranego dnia. Tabliczkę dworcową projektuje się i obsługuje w specjalnym okienku (Rys. 65). Rys. 65 Okienko funkcji Tabliczka dworcowa. Tabliczkę tworzy się dla przystanku wybranego w funkcji Przystanki lub przyciskami okna Kursów tabliczki, np. przyciskami Przystanek. Rodzaj tabliczki (odjazdowa/przyjazdowa), dla wszystkich lub określonego stanowiska wybiera się

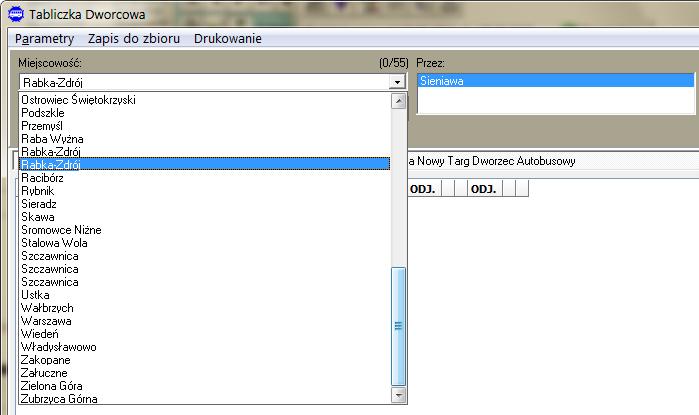

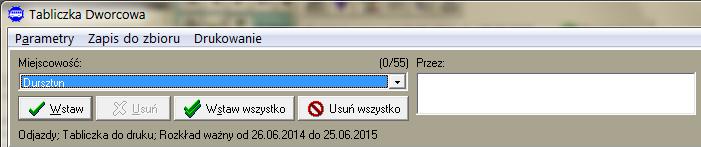

51 Str.51/55 poleceniami menu z Rys. 64. Tabliczki dworcowej nie tworzy się dla przyjazdów i odjazdów międzymiastowych łącznie; pozycja Tabliczka dworcowa jest wówczas nieaktywna. Do opisu relacji używane są nazwy miejscowości (nie przystanków). Miejscowość docelową relacji (kursu) wybiera się selektorem Miejscowość (Rys. 66). Obok tego selektora jest ramka z wyszczególnionymi miejscowościami Przez, odpowiadającymi przypisanym do opisu relacji przystankom Przez. Rys. 66 Rozwinięty selektor Miejscowość. Pozycji Przez może być kilka (do 5) lub nie być wcale (Rys. 67). Rys. 67 Różna liczba pozycji Przez. Pozycje Przez można zaakceptować i wpisać do tabliczki dworcowej lub pominąć. Pozycje zaakceptowane są oznaczone kolorem niebieskim. Pozycje niezaakceptowane są niekolorowane.

52 Str.52/55 Wybór lub pominięcie pozycji uzyskuje się przez kliknięcie myszą w wybraną pozycję z wciśniętymi jednocześnie klawiszami [Ctrl] i [C]. Do tabliczki dworcowej można wprowadzić do 3 miejscowości Przez. Jeśli relacja jest opisana większą liczbą takich miejscowości (4 lub 5), początkowo oznaczone zostają jako wybrane tylko 3 pierwsze pozycje. Wybraną relację wpisuje się do tabliczki dworcowej za pomocą przycisku Wstaw. Przykład wprowadzonych danych dla tabliczki z sześcioma relacjami pokazano na Rys. 68. Rys. 68 Okienko Tabliczka dworcowa z danymi sześciu relacji. Przyciskiem Usuń usuwa się wybraną relację. Przyciskami Wstaw wszystko i Usuń wszystko wstawia się lub usuwa wszystkie relacje. Cyfry nad prawym końcem selektora Miejscowość pokazują liczbę wybranych i liczbę wszystkich relacji. Opis relacji przez przystanek docelowy i przystanki Przez może czasem powodować kłopoty, występujące po zmianie nazw przystanków na nazwy miejscowości. Np. umieszczanie na tabliczce dworcowej przystanku Nowy Targ Dworzec Autobusowy kursu o relacji kończącej się na innym przystanku w tej samej miejscowości, np. Nowy Targ Kokoszków po zamianie nazwy przystanku na nazwę miejscowości prowadzi do umieszczenia na tabliczce relacji NOWY TARG, czyli kursu przemieszczającego się na trasie NOWY TARG - NOWY TARG bez żadnych dodatkowych wyjaśnień. Podobnie kurs, opisany relacją Szczawnica Sewerynówka przez Szczawnica po zmianie nazw przystanków na nazwy miejscowości zyskuje nieco udziwnioną relację SZCZAWNICA przez SZCZAWNICA. Aby poprawić zapis relacji należałoby, być może, dodać dodatkowe objaśnienia lub inaczej wybrać przystanki Przez. Relacje, różniące się miejscowościami Przez można połączyć, używając takich samych Przez. Czasy takich relacji zastają połączone (skomasowane). Na Rys. 69 pokazano dane relacji RABKA-ZDRÓJ.z Rys. 68 skomasowane bez rozróżniania trasy, opisanej miejscowościami Przez.

53 Str.53/55 Rys. 69 Skomasowanie dwóch relacji z Rys. 68 po usunięciu miejscowości Przez. Przyciskiem Zapisz (Rys. 65) zapisuje się aktualny stan wprowadzonych danych (strukturę) tabliczki; przyciskiem Czytaj (Rys. 65) wprowadza się zapisane dane do tabliczki. Umożliwia to projektowanie tabliczki dworcowej w kilku sesjach, przedzielonych zamknięciem okna Tabliczka Dworcowa. Zaprojektowaną tabliczkę dworcową drukuje się poleceniem menu Drukowanie Drukuj wg zestawu parametrów (Rys. 70) Rys. 70 Menu Drukowanie. Zestaw parametrów definiuje się w module, wywoływanym w oknie Szkic tabliczki przystankowej poleceniem menu Tabliczka-Ustaw parametry druku (wzory) tabliczek lub w opisywanym oknie Tabliczka Dworcowa poleceniem menu Parametry - Ustaw parametry druku (wzory) tabliczek Poleceniem menu Drukowanie-Zapisz do zbioru w formacie HTML zapisuje się tabliczkę do zbioru, pokazywanego w Internecie. Tu również wybrać można zestaw parametrów drukowania. Przy włączonej opcji: Pokaż zbiór HTML po zapisie bezpośrednio po zapisie pokazywana jest tabliczka w przeglądarce internetowej.

54 Str.54/55 Wybrany zestaw parametrów określa prawie wszystkie elementy komponowania i druku tabliczki. Kilka dodatkowych parametrów definiuje się w oknie wyświetlanym poleceniem menu Parametry Parametry (Rys. 71). Rys. 71 Menu Parametry Gdy przystanki pośrednie mają być drukowane w oddzielnej kolumnie (lub kolumnach) wybrać można jedną z dwóch opcji: drukowanie wszystkich przez w jednej (osobnej) kolumnie, jak w zwykłym drukowaniu tabliczek z tą opcją; lub drukowanie każdego z przez w osobnej kolumnie; kolumn może być maksimum 3; widocznych jest tylko tyle kolumn, ile potrzeba; gdy nie ma żadnego przez, nie widać żadnej kolumny przez. Gdy kursy jednej relacji odjeżdżają z kilku różnych stanowisk można umieszczać czasy z różnych stanowisk w osobnych wierszach lub wszystkie czasy w jednym wierszu a numer stanowiska każdego kursu podawać czasem; dodatkowo umieszczana jest kolumna STAN, w której dla każdej relacji podawane są oznaczenie wszystkich używanych dla danej relacji stanowisk. Poleceniem menu Zapis do zbioru zapisać można tabliczkę do zbioru Excela (o rozszerzeniu.xls) lub do zbioru tekstowego (z rozszerzeniem.txt). Na dole nagłówka okna Tabela Dworcowa, poniżej przycisków, wyświetlany jest opis niektórych cech tabliczki: Odjazdy lub Przyjazdy; Tabliczka do druku i wywieszania na tablicy; okres ważności rozkładu jazdy. W okienku Parametry tabliczki dworcowej (Rys. 71) wybrać można opcję przygotowania tabliczki na jeden wybrany dzień. Po zaznaczeniu tego parametru wyświetlana jest jedna kolumna z czasami odjazdów lub przyjazdów (w zależności od rodzaju kursów wybranych przed otwarciem okna Tabliczka dwor-
