2 Firma VITROSILICON powstała w roku 1988 na bazie Żagańskich Hut Szkła. W chwili obecnej jesteśmy Spółką Akcyjną należącą do Grupy Chemicznej Ciech. Posiadamy wdrożony Zintegrowany System Zarządzania zgodny z normami ISO 9001:2000, ISO i PN-N oraz wiele nagród i wyróżnień. Działalność firmy to produkcja szerokiej gamy wyrobów pochodzących z wytopu szkła, w tym wysokiej jakości pustaków szklanych ClaroGlass. Prezentujemy Państwu nasz katalog, w którym przedstawiamy pełen asortyment pustaków szklanych ClaroGlass oraz podstawowe techniki i systemy montażu. Szkło fascynuje nas od dawna. Jego zastosowanie w budownictwie związane jest przede wszystkim z oddzieleniem i jednoczesnym łączeniem wnętrza i środowiska zewnętrznego. Dzięki pustakom szklanym piękne przeszklenia możemy tworzyć również wewnątrz pomieszczeń. 2

3 Pustaki szklane ClaroGlass można stosować na zewnątrz i wewnątrz budynków. Przepuszczają światło, pięknie je załamując, ale nie widać przez nie postaci. Zapewniają intymność, doświetlenie i estetykę. Polecamy je do: zabudowy otworów okiennych, budowy ścianek działowych, kabin prysznicowych, barków, zabudowy tarasów i wielu, wielu innych. Pustaki szklane ClaroGlass to produkt w 100% polski. Produkowane są przez nas od 2001 roku na nowoczesnej linii montażowej, umożliwiającej produkcję pustaków o wysokiej jakości i bogatym asortymencie. Pustaki satynowane najwyższa jakość i elegancja. Pustaki satynowane są to matowe pustaki szklane otrzymywane poprzez chemiczne wytrawianie powierzchni. Otrzymana w ten sposób powierzchnia (w przeciwieństwie do pustaków piaskowanych) jest idealnie gładka w dotyku, a co za tym idzie, łatwa w utrzymaniu czystości. Polecamy je przede wszystkim tam, gdzie ważna jest intymność, np. do zabudowy kabin prysznicowych, ścianek działowych oddzielających np. łazienkę od przedpokoju i innych. 3

4 Pustaki szklane ClaroGlass są całkowicie odporne na warunki atmosferyczne* oraz: przepuszczają światło słoneczne do pomieszczeń, kształtując w nich poczucie ciepła i intymności, dobrze izolują termicznie, dobrze izolują akustycznie stwarzając wysoki komfort pomieszczeń, w których przebywamy, wewnętrzne zbrojenie oraz grube szkło tworzy ochronę antywłamaniową, mogą być stosowane tam, gdzie granica z działką sąsiednią jest zbyt blisko, aby zastosować okno (do 3 m), są doskonałym materiałem do stosowania w ścianach obiektów, w których wymagana jest wysoka odporność ogniowa klasa E60. 4 * Oprócz pustaków o intensywnych kolorach barwionych powierzchniowo, oznaczonych Bp.

5 MODUł CLAROGLASS 12 Łatwy i szybki montaż pustaków szklanych ClaroGlass System gotowych Modułów ClaroGlass umożliwia szybką i łatwą zabudowę otworów okiennych we wszystkich typach okien w budynkach mieszkalnych, piwnicach i obiektach przemysłowych. Moduły umożliwiają również szybką i łatwą budowę ścianek działowych lub kabin prysznicowych. Zasady montażu modułów są podobne jak w przypadku okien. Istnieje możliwość łączenia ze sobą kilku modułów w przypadku zabudowy większych otworów okiennych lub innych konstrukcji. 5

6 6

7 Bezbarwne Łososiowe Bz 1908T Bz 1908P Bz 1908G Bm 1908F Los Bm 1908F Los Sat 7

8 Niebieski Bm 1908G Nie Sat Bm 1998G Nie Sat 8

9 Wewnętrzne drzwi montujemy w konstrukcjach z pustaków szklanych w następujący sposób*: Łososiowe Grafitowe Drzwi z ościeżnicą regulowaną w ściankach z pustaków szklanych montujemy wypełniając pianką montażową szczeliny między ościeżnicą a ścianką z pustaków. Ścianka z pustaków szklanych ma grubość 8 cm. Drzwi z tradycyjną ościeżnicą montujemy za pomocą stalowych kotew przytwierdzanych w spoiny między pustakami a szczeliną. Przestrzeń między ościeżnicą a ścianą z pustaków wypełniamy pianką montażową. Bm 1908C Los Takie sposoby montażu zagwarantują stabilność i prawidłowość eksploatacji drzwi i konstrukcji z pustaków szklanych. Bm 1908C Gr * Dotyczy wewnętrznych lekkich drzwi. 9

10 10

11 Bezbarwne Turkusowe Seledynowe Bz 1908C Sat Bz 1998C Bz 1998C Sat Bm 1998C Trk Bm 1998C Trk Sat Bm 1908C Sel Bm 1908C Sel Sat 11

12 Łososiowe Bm 1908F Los Bm 1908F Los Sat 12

13 13

14 14

15 Bezbarwne Miodowe Bz 1908G Sat Bz 1998G Sat Bz 1998G Bm 1908C Mio Sat Bm 1998C Mio Sat Bm 1998C Mio 15

16 16

17 Grafitowe Lazurowe Turkusowe Bm 1908C Gr Sat Bm 1998C Gr Bm 1998C Gr Sat Bm 1998C Laz Bm 1998C Trk 17

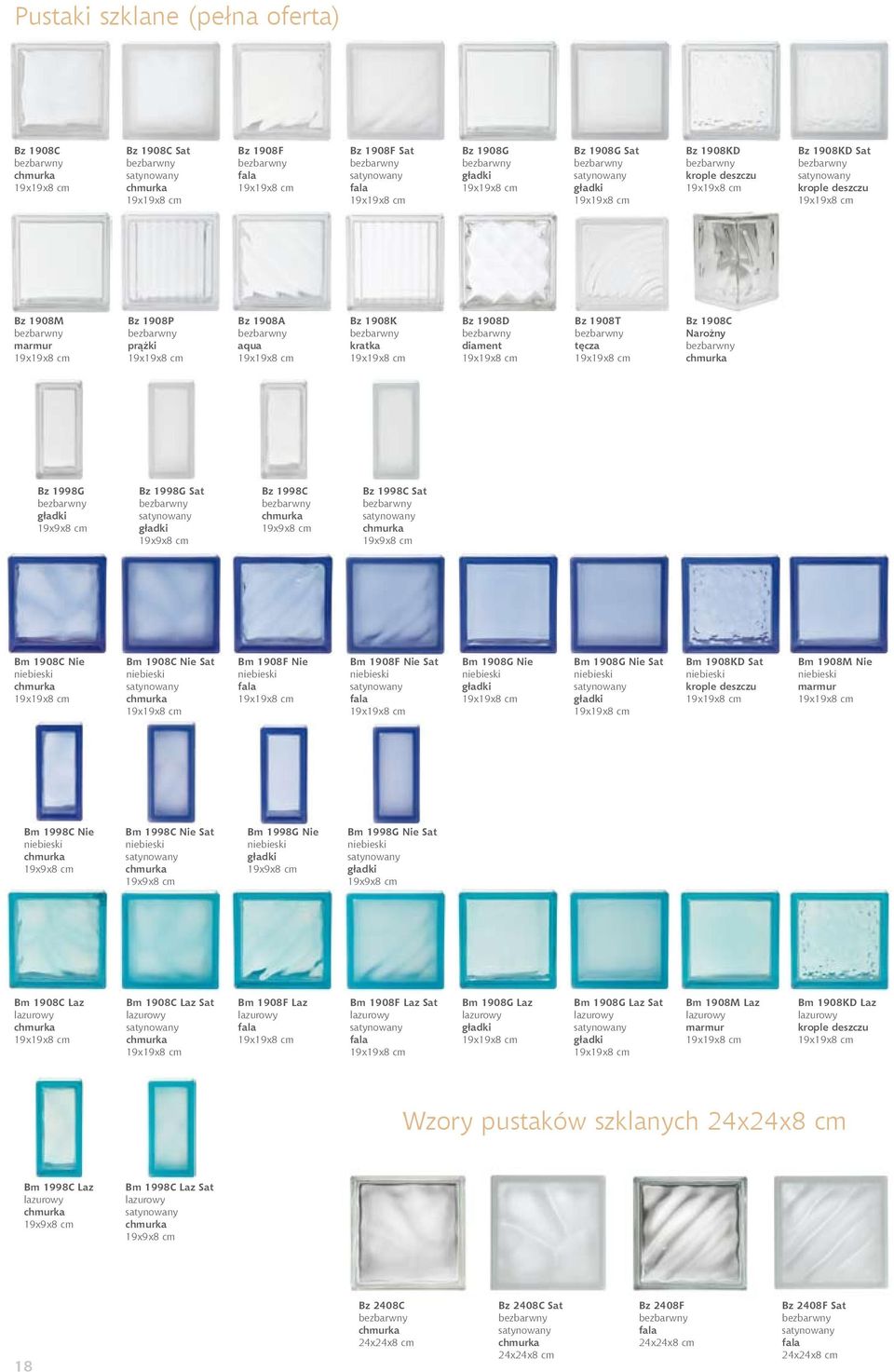

18 Pustaki szklane (pełna oferta) Bz 1908C Bz 1908C Sat Bz 1908F Bz 1908F Sat Bz 1908G Bz 1908G Sat Bz 1908KD krople deszczu Bz 1908KD Sat krople deszczu Bz 1908M marmur Bz 1908P prążki Bz 1908A aqua Bz 1908K kratka Bz 1908D diament Bz 1908T tęcza Bz 1908C Narożny Bz 1998G Bz 1998G Sat Bz 1998C Bz 1998C Sat Bm 1908C Nie Bm 1908C Nie Sat Bm 1908F Nie Bm 1908F Nie Sat Bm 1908G Nie Bm 1908G Nie Sat Bm 1908KD Sat krople deszczu Bm 1908M Nie marmur Bm 1998C Nie Bm 1998C Nie Sat Bm 1998G Nie Bm 1998G Nie Sat Bm 1908C Laz lazurowy Bm 1908C Laz Sat lazurowy Bm 1908F Laz lazurowy Bm 1908F Laz Sat lazurowy Bm 1908G Laz lazurowy Bm 1908G Laz Sat lazurowy Bm 1908M Laz lazurowy marmur Bm 1908KD Laz lazurowy krople deszczu Wzory pustaków szklanych 24x24x8 cm Bm 1998C Laz lazurowy Bm 1998C Laz Sat lazurowy 18 Bz 2408C 24x24x8 cm Bz 2408C Sat 24x24x8 cm Bz 2408F 24x24x8 cm Bz 2408F Sat 24x24x8 cm

19 Pustaki szklane Bm 1908C Gr grafitowy Bm 1908C Gr Sat grafitowy Bm 1908F Gr grafitowy Bm 1908F Gr Sat grafitowy Bm 1908G Gr grafitowy Bm 1908G Gr Sat grafitowy Bm 1908M Gr grafitowy marmur Bm 1998C Gr grafitowy Bm 1998C Gr Sat grafitowy Bm 1908C Mio miodowy Bm 1908C Mio Sat miodowy Bm 1908F Mio miodowy Bm 1908F Mio Sat miodowy Bm 1908G Mio miodowy Bz 1908G Mio Sat miodowy Bm 1908KD Mio miodowy krople deszczu Bm 1908M Mio miodowy marmur Bm 1998C Mio miodowy Bm 1998C Mio Sat miodowy Bm 1908C Sel seledynowy Bm 1908C Sel Sat seledynowy Bm 1998C Trk turkusowy Bm 1998C Trk Sat turkusowy Bm 1908C Trk turkusowy Bm 1908C Trk Sat turkusowy Bm 1908F Trk turkusowy Bm 1908F Trk Sat turkusowy Bm 1908G Trk turkusowy Bm 1908G Trk Sat turkusowy Bm 1998M Trk turkusowy marmur Bm 1998KD Trk turkusowy krople deszczu Bm 1908C Los łososiowy Bm 1908C Los Sat łososiowy Bm 1908F Los łososiowy Bm 1908F Los Sat łososiowy Bm 1908KD Los łososiowy krople deszczu Bm 1998C Los łososiowy Bm 1998C Los Sat łososiowy Pustaki barwione powierzchniowo tylko do zastosowań wewnątrz budynków tylko do pomieszczeń o małej wilgotności Bp 1908C Bur bursztyn Bp 1908C Lim limonka Bp 1908C Orn oranż Bp 1908C Zlt żółty Bp 1908C Cze czerwony Bp 1908C Krn karbon Bp 1908C Nie Bp 1908C Zie zielony Przykładowa oferta pustaków narożnych dostępnych na specjalne zamówienie: Bz 1908F Narożny Bz 1908KD Narożny krople deszczu Bz 1908T Narożny tęcza Bz 1908K Narożny kratka Bm 19008C Mio Sat Narożny miodowy Bm 19008C Trk Narożny turkusowy Bm 19008C Los Sat Narożny łososiowy Bm 19008C Sel Narożny seledynowy 19

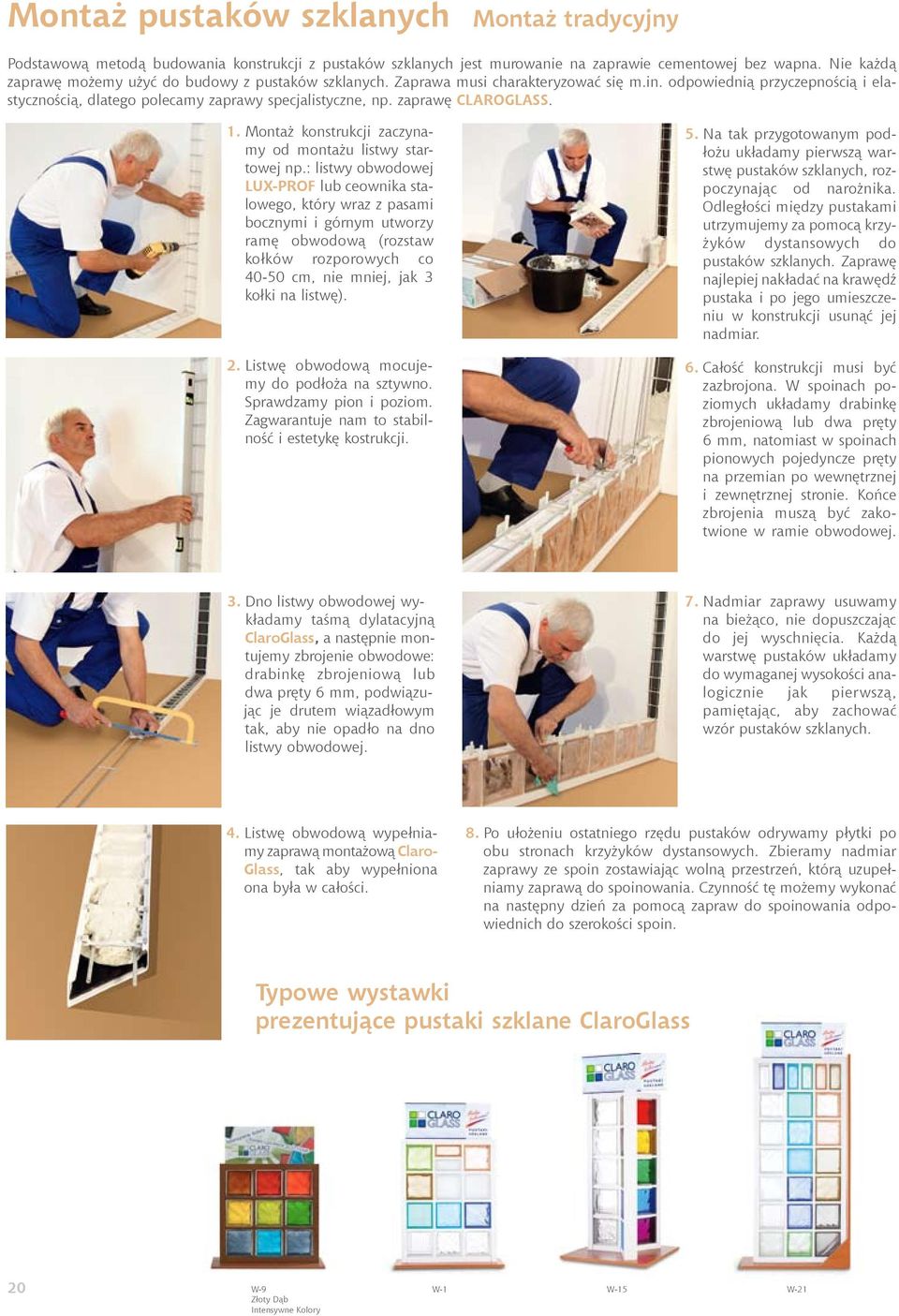

20 Montaż pustaków szklanych Montaż tradycyjny Podstawową metodą budowania konstrukcji z pustaków szklanych jest murowanie na zaprawie cementowej bez wapna. Nie każdą zaprawę możemy użyć do budowy z pustaków szklanych. Zaprawa musi charakteryzować się m.in. odpowiednią przyczepnością i elastycznością, dlatego polecamy zaprawy specjalistyczne, np. zaprawę CLAROGLASS. 1. Montaż konstrukcji zaczynamy od montażu listwy startowej np.: listwy obwodowej LUX-PROF lub ceownika stalowego, który wraz z pasami bocznymi i górnym utworzy ramę obwodową (rozstaw kołków rozporowych co cm, nie mniej, jak 3 kołki na listwę). 2. Listwę obwodową mocujemy do podłoża na sztywno. Sprawdzamy pion i poziom. Zagwarantuje nam to stabilność i estetykę kostrukcji. 5. Na tak przygotowanym podłożu układamy pierwszą warstwę pustaków szklanych, rozpoczynając od narożnika. Odległości między pustakami utrzymujemy za pomocą krzyżyków dystansowych do pustaków szklanych. Zaprawę najlepiej nakładać na krawędź pustaka i po jego umieszczeniu w konstrukcji usunąć jej nadmiar. 6. Całość konstrukcji musi być zazbrojona. W spoinach poziomych układamy drabinkę zbrojeniową lub dwa pręty 6 mm, natomiast w spoinach pionowych pojedyncze pręty na przemian po wewnętrznej i zewnętrznej stronie. Końce zbrojenia muszą być zakotwione w ramie obwodowej. 3. Dno listwy obwodowej wykładamy taśmą dylatacyjną ClaroGlass, a następnie montujemy zbrojenie obwodowe: drabinkę zbrojeniową lub dwa pręty 6 mm, podwiązując je drutem wiązadłowym tak, aby nie opadło na dno listwy obwodowej. 7. Nadmiar zaprawy usuwamy na bieżąco, nie dopuszczając do jej wyschnięcia. Każdą warstwę pustaków układamy do wymaganej wysokości analogicznie jak pierwszą, pamiętając, aby zachować wzór pustaków szklanych. 4. Listwę obwodową wypełniamy zaprawą montażową Claro- Glass, tak aby wypełniona ona była w całości. 8. Po ułożeniu ostatniego rzędu pustaków odrywamy płytki po obu stronach krzyżyków dystansowych. Zbieramy nadmiar zaprawy ze spoin zostawiając wolną przestrzeń, którą uzupełniamy zaprawą do spoinowania. Czynność tę możemy wykonać na następny dzień za pomocą zapraw do spoinowania odpowiednich do szerokości spoin. Typowe wystawki prezentujące pustaki szklane ClaroGlass 20 W-9 Złoty Dąb Intensywne Kolory W-1 W-15 W-21

21 Elementy montażowe i wykończeniowe Oprócz pustaków szklanych posiadamy w swojej ofercie wszelkie materiały niezbędne do ich montażu. 1.Montaż metodą tradycyjną. Do montażu metodą tradycyjną polecamy: zaprawę ClaroGlass: białą i szarą (biała może zastąpić fugę) zbrojenie zabezpieczone przed korozją w formie prętów lub drabinek taśmę dylatacyjną ClaroGlass krzyżyki dystansowe do spoiny 6 i 10 mm oraz do budowy ścian łukowych 2.Montaż przy zastosowaniu systemu LUX-PROF. Montaż konstrukcji możemy sobie ułatwić poprzez zastosowanie systemu LUX-PROF dostępnego w kolorach: białym, popielatym i złoty dąb. System LUX-PROF nie jest systemem konstrukcyjnym, ułatwia tylko montaż i zastępuje fugę. Składa się z trzech elementów: listew obwodowych dł. 2,6 m łączników poziomych dł. 2,6 m 3.Montaż prz zastosowaniu systemu Block Lock. łączników pionowych dł. 19 cm NOWOŚĆ System LUX-PROF Złoty Dąb Block Lock Oryginal jest prostym i szybkim w montażu systemem, niewymagającym zastosowania zaprawy i zbrojenia. Daje możliwość zabudowy pustaków w warunkach zewnętrznych i wewnętrznych. System Block Lock jest dostępny w gotowych zestawach montażowych: Block Lock 30 - do zmontowania ścianki z 30 pustaków Block Lock 40 - do zmontowania ścianki z 40 pustaków Block Lock 50 - do zmontowania ścianki z 50 pustaków Elementy wykończeniowe. Konstrukcje z przynajmniej jedną krawędzią wolną można wykończyć przy pomocy dostępnych w naszej ofercie płytek wykończeniowych szklanych lub lustrzanych, listew wykończeniowych PCV typu UJ oraz listew ze stali nierdzewnej mat i połysk. płytki wykończeniowe listwy wykończeniowe Okienka wentylacyjne. Okienka wentylacyjne do zabudowy w konstrukcje z pustaków szklanych, wykonane są z PCV i posiadają podwójną szybę, uszczelkę, zamek i moskitierę. NOWOŚĆ NOWOŚĆ Okno wentylacyjne 3:1 (579x189x80 mm). Okno wentylacyjne 2:1 (384x189x80 mm), 21

22 Dane techniczne pustaków szklanych ClaroGlass 1. Wymiary (wysokość x szerokość x grubość):,, 24x24x8 cm, 19x13,5x8 cm 2. Współczynnik przenikania ciepła: U = 2,97 (W / m 2 x K) 3. Dźwiękoszczelność 42 db 4. Klasyfikacja ogniowa: E60 według norm PN-B oraz Pr EN Przepuszczalność światła: dla pustaków ch 80% dla pustaków barwionych w masie 60% 6. Wytrzymałość na ściskanie Badania* Wymagania normowe Wymagania normowe ClaroGlass wg PN-EN wg DIN (MPa) (MPa) (MPa) wytrzymałość minimalna 10,13 6,00 6,00 wytrzymałość średnia 12,60 7,00 7,50 * Badania przeprowadzone przez Materialprüfungsamt des Landes Brandenburg Beauftragt mit der Durchführung der Materialprüfung für das Land Berlin. 7. Pakowanie Rodzaje pustaków Ilość sztuk w kartonie Ilość sztuk w palecie Waga kg ,25 satynowane i barwione powierzchniowo , ,26 24x24x8cm ,2 19x13,5x8 cm narożne ,24 60x80 cm moduły

23 Dystrybutorzy: Agrobud ul. Czechowicka Bielsko Biała tel.: , 57 fax: Agro - Mazury ul. Żelazna Olsztyn tel./fax: Apa Strip ul. Gdańska 13a Szczecin tel.: fax: ARSEN Grabowiec 5a Sieradz tel.: fax: ART - BUD (PSB) ul. Towarowa Bydgoszcz tel.: fax: BAT Centrum Materiałów Budowlanych ul. Nowatorów Gdańsk - Kokoszki tel.: BETEX S.A. ul. Stawowa Cieszyn tel./fax: BUDINPOL ul. Traktatowa Wrocław Al. Brucknera 27 tel.: , fax: CHEMIA ul. Grunwaldzka Gdańsk tel.: CERMAG ul. Strzegomska Wrocław tel.: fax: Danex ul. Armii Krajowej 4a Rzeszów tel.: fax: DOMEX ul. Główna Częstochowa tel./fax: P.W. ELADO (PSB) ul.batorego 118B Zielona Góra tel.: , fax: Hadex ul. Łąkowa Jastrzębie Zdrój tel.: fax: PHU Hydrotex ul. Bartycka 20/24 paw. 20A Warszawa tel.: JULITA ul. Bartycka 24/26, paw Warszawa tel.: , JULITA ul. Cieszyńska Gliwice tel.: tel./fax: Kielecka Centrala Mat. Bud. Plac s.c. ul. Długa Kielce tel./fax: KNK Zielona Góra ul. Sulechowska 4a Zielona Góra tel.: Lid-Ren ul. Daszyńskiego Gliwice tel./fax: Mar - Glass ul. Składowa Białystok tel.: fax: Majster CMB ul. Legionistów Toruń tel.: fax: MERKURY Market ul. Czajkowskiego Krosno tel.: fax: PAKOS Hurtownia Materiałów Budowlanych ul. Gnieźnieńska Bogucin tel.: , -36 fax: PEAMCO ul. Obrońców Lwowa Leszno tel.: , fax: PLATA Śledziejowice Wieliczka tel./fax: , fax: RCMB SA ul. Przemysłowa Rzeszów tel fax Spółdzielnia Pracy Zaopatrzenia Rolnictwa ul. Karmelkowa Wrocław tel./fax: Servitor - Prim ul. Polna Toruń tel.: w.23 F.U.H. SUN-GRAND ul. Wróblewskiego Łódź tel.: fax: oraz Salon Sprzedaży Al. Włókniarzy 217 tel.: WOLIMPEX ul. Wałowska Rawa Mazowiecka tel./fax: CHSI ZNICZ ul. Połczyńska Białogard tel.: do 94 tel./fax: Sieć Hurtowni PSB Sieć Hurtowni Saint-Gobain Dystrybucja Budowlana Markety OBI Markety Praktiker Markety Leroy Merlin Markety Nomi Markety Castorama 23

24 druk: wrzesień 2008 Vitrosilicon SA ul. Żagańska Iłowa tel.: fax: Dział Sprzedaży tel.: eksport eksport fax: Dział Marketingu tel.: fax:
