1 - 1 - Videodomofon CM-06DNRM / CM-06DNd2M

2 Spis treści 1. System videodomofonowy Zawartość opakowania Opis techniczny produktu Instalacja Schemat połączeń systemu videodomofonowego Obsługa Konserwacja urządzenia Bezpieczeństwo przy użytkowaniu System videodomofonowy System umożliwia audiowizualne połączenie z wejściem do obiektu i elektryczne otwieranie drzwi. Podstawowym zadaniem tego systemu jest zwiększenie komfortu i bezpieczeństwa mieszkańców. Podstawowe funkcje i możliwości systemu: - komunikacja mieszkańców z przychodzącymi osobami - zwiększenie bezpieczeństwa budynku - otwieranie zamka elektrycznego - wizualne sprawdzenie osoby przychodzącej przed wejściem do domu 2. Zawartość opakowania Po otwarciu pudełka zalecamy sprawdzenie zgodności jej zawartości z poniższym wykazem: - monitor 1 szt. - słuchawka 1 szt. - śruby mocujące 2 szt. - ramka montażowa 1 szt. Kamera CM-06D - kamera 1 szt. - obudowa 1 szt. - śruba M3x20 2 szt. - klucz do montażu 1 szt. Zasilacz PS-6E - przewód zasilający z wtyczką o długości 1,5m. 3. Opis techniczny produktu Dźwięk dzwonka: dwutonowy ksylofoniczny System komunikacyjny: duplex Napięcie zasilające: 18V DC +/- 10% Pobór prądu: 500mA max. w stanie oczekiwania 35mA Monitor: 4 czarno-biały Rozdzielczość: 450 linii Temperatura pracy: od 10 oc do + 40 oc Ciężar: 1,7kg Wymiary: 202 x 220 x 64mm Zasilacz PS-6E Wymiary: Napięcie zasilające: Napięcie wyjściowe: 74 x 90 x 63,5mm 230V AC, 50Hz 18V DC, 800mA Videodomofon CM-06DNRM / CM-06DNd2M

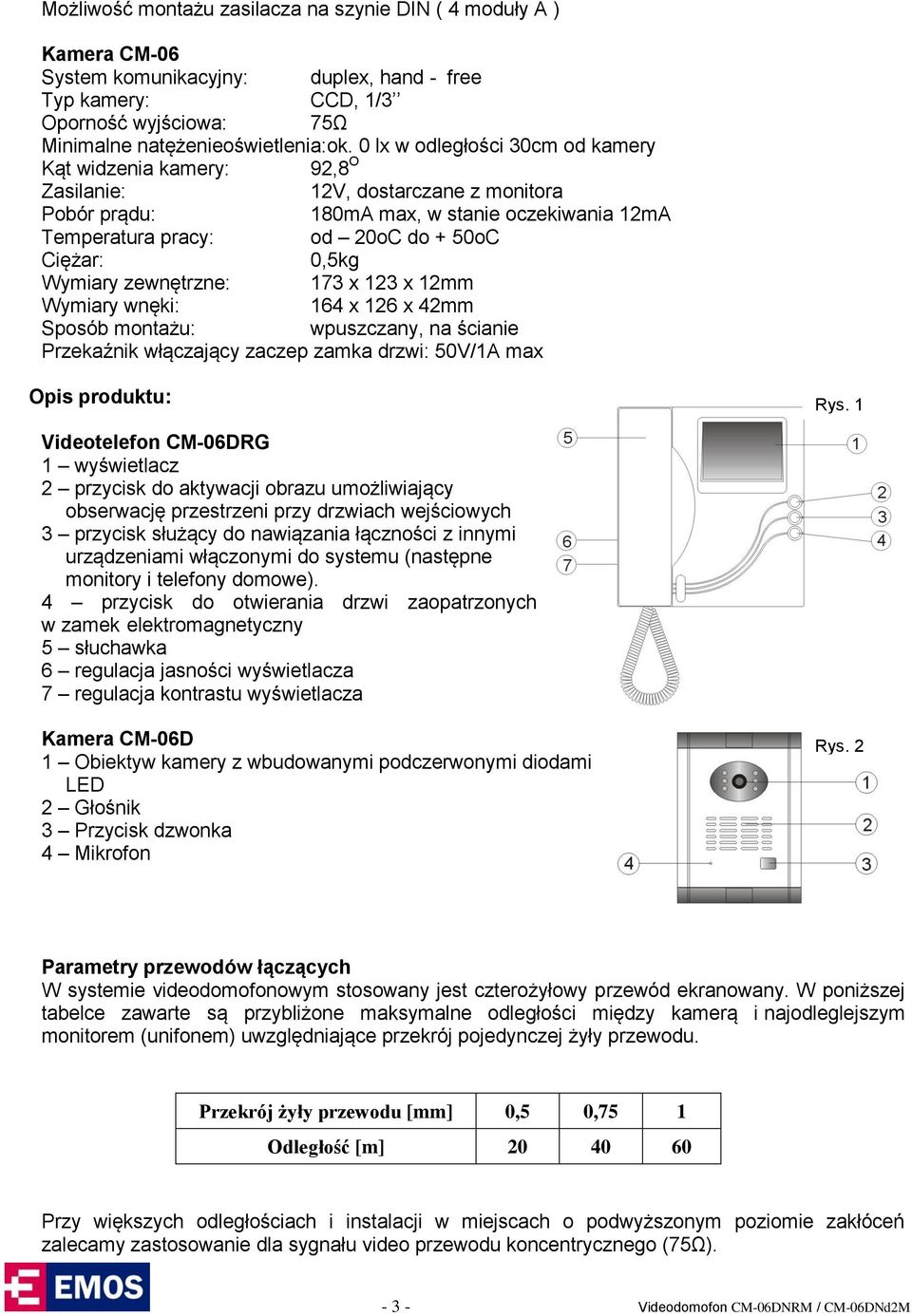

3 Możliwość montażu zasilacza na szynie DIN ( 4 moduły A ) Kamera CM-06 System komunikacyjny: duplex, hand - free Typ kamery: CCD, 1/3 Oporność wyjściowa: 75Ω Minimalne natężenieoświetlenia:ok. 0 lx w odległości 30cm od kamery Kąt widzenia kamery: 92,8 O Zasilanie: 12V, dostarczane z monitora Pobór prądu: 180mA max, w stanie oczekiwania 12mA Temperatura pracy: od 20oC do + 50oC Ciężar: 0,5kg Wymiary zewnętrzne: 173 x 123 x 12mm Wymiary wnęki: 164 x 126 x 42mm Sposób montażu: wpuszczany, na ścianie Przekaźnik włączający zaczep zamka drzwi: 50V/1A max Opis produktu: Rys. 1 1 wyświetlacz 2 przycisk do aktywacji obrazu umożliwiający obserwację przestrzeni przy drzwiach wejściowych 3 przycisk służący do nawiązania łączności z innymi urządzeniami włączonymi do systemu (następne monitory i telefony domowe). 4 przycisk do otwierania drzwi zaopatrzonych w zamek elektromagnetyczny 5 słuchawka 6 regulacja jasności wyświetlacza 7 regulacja kontrastu wyświetlacza Kamera CM-06D 1 Obiektyw kamery z wbudowanymi podczerwonymi diodami LED 2 Głośnik 3 Przycisk dzwonka 4 Mikrofon Rys. 2 Parametry przewodów łączących W systemie videodomofonowym stosowany jest czterożyłowy przewód ekranowany. W poniższej tabelce zawarte są przybliżone maksymalne odległości między kamerą i najodleglejszym monitorem (unifonem) uwzględniające przekrój pojedynczej żyły przewodu. Przekrój żyły przewodu [mm] 0,5 0,75 1 Odległość [m] Przy większych odległościach i instalacji w miejscach o podwyższonym poziomie zakłóceń zalecamy zastosowanie dla sygnału video przewodu koncentrycznego (75Ω) Videodomofon CM-06DNRM / CM-06DNd2M

4 4. Instalacja Instalacja videotelefonu CM-06DRG A. Wybór miejsca instalacji videotelefonu Miejsce do zainstalowania urządzenia wybiera się biorąc pod uwagę trasy przewodów. Zaleca się montaż monitora na wysokości oczu przyszłego użytkownika. Rys. 2 B. Montaż metalowego uchwytu videotelefonu Po przyłożeniu uchwytu w wybranym miejscu należy oznaczyć miejsca otworów montażowych i wywiercić je. W środku uchwytu należy wywiercić dostatecznie duży otwór aby doprowadzić przewody do monitora (przewód od kamery i innych urządzeń). Uchwyt mocuje się za pomocą wkrętów z ewentualnym zastosowaniem kołków rozporowych rys. 2A. C. Skompletowanie videotelefonu Do zespołu monitora podłączamy słuchawkę rys.2b. D. Podłączenie przewodów Kamerę podłącza się do zacisków monitora zgodnie z niżej pokazanym schematem połączeń. E. Zawieszanie videotelefonu Videotelefon należy lekko docisnąć do uchwytu tak, aby zaczepy weszły w owalne otwory w tylnej części monitora. Lekkie dociśnięcie w dół spowoduje jego zamocowanie. Do zablokowania monitora w tej pozycji służy śruba kontrująca pokazana na rysunku. F. Podłączenie przewodów zasilających Do monitora podłączamy zasilanie przewodem z wtyczką wyprowadzonym z zasilacza PS-6E lub przewodem pod zaciski oznaczone + 17 V i GND. G. Miejsce zainstalowania Videotelefonu nie należy instalować w miejscach silnie narażonych na zapylenie, na bezpośrednie działanie światła słonecznego (lub innego silnego źródła światła), deszczu, wilgoci albo na temperaturę przekraczającą 40 o C. Monitor należy chronić przed wstrząsami. Instalacja kamery CM-06D A. Wybór miejsca do zainstalowania kamery zewnętrznej Miejsce zainstalowania kamery wybiera się uwzględniając wzrost osoby i możliwość doprowadzenia przewodów. Zalecamy montaż urządzenia na wysokości głowy to jest około 155 do 165cm nad ziemią. W kamerze nie ma możliwości zmiany kąta widzenia obiektywu. Należy więc starać się ustawiać kamerę na miejsce, w którym znajdzie się przychodząca osoba Videodomofon CM-06DNRM / CM-06DNd2M

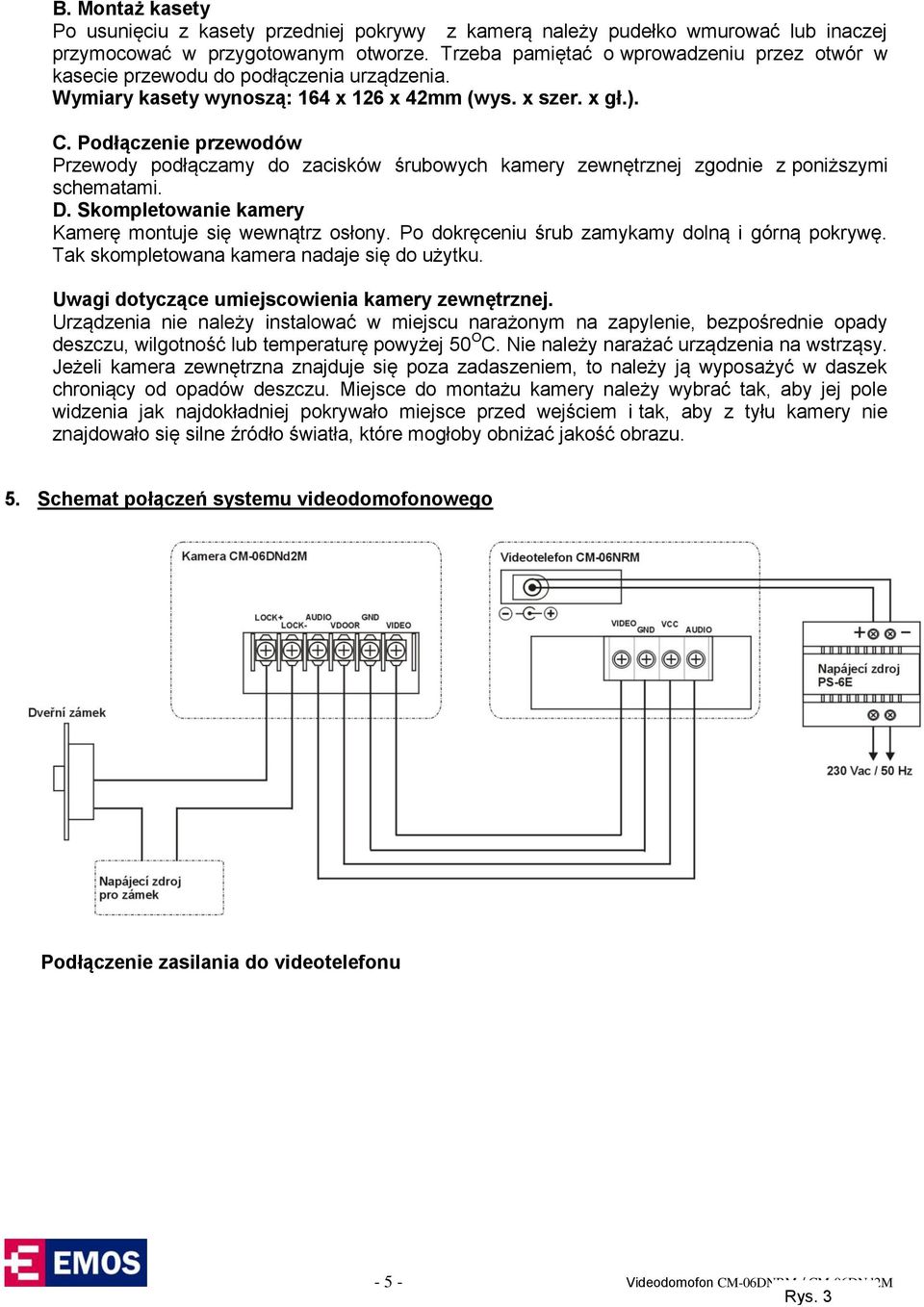

5 B. Montaż kasety Po usunięciu z kasety przedniej pokrywy z kamerą należy pudełko wmurować lub inaczej przymocować w przygotowanym otworze. Trzeba pamiętać o wprowadzeniu przez otwór w kasecie przewodu do podłączenia urządzenia. Wymiary kasety wynoszą: 164 x 126 x 42mm (wys. x szer. x gł.). C. Podłączenie przewodów Przewody podłączamy do zacisków śrubowych kamery zewnętrznej zgodnie z poniższymi schematami. D. Skompletowanie kamery Kamerę montuje się wewnątrz osłony. Po dokręceniu śrub zamykamy dolną i górną pokrywę. Tak skompletowana kamera nadaje się do użytku. Uwagi dotyczące umiejscowienia kamery zewnętrznej. Urządzenia nie należy instalować w miejscu narażonym na zapylenie, bezpośrednie opady deszczu, wilgotność lub temperaturę powyżej 50 O C. Nie należy narażać urządzenia na wstrząsy. Jeżeli kamera zewnętrzna znajduje się poza zadaszeniem, to należy ją wyposażyć w daszek chroniący od opadów deszczu. Miejsce do montażu kamery należy wybrać tak, aby jej pole widzenia jak najdokładniej pokrywało miejsce przed wejściem i tak, aby z tyłu kamery nie znajdowało się silne źródło światła, które mogłoby obniżać jakość obrazu. 5. Schemat połączeń systemu videodomofonowego Podłączenie zasilania do videotelefonu Videodomofon CM-06DNRM / CM-06DNd2M Rys. 3

6 Rys. 4 Oznaczenie zacisków w urządzeniu: Kamera CM-06D LOCK + Styk przekaźnika nr 1 do zaczepu zamka w drzwiach LOCK - Styk przekaźnika nr 2 do zaczepu zamka w drzwiach AUDIO Sygnał audio VCC Zasilanie + 17V DC GND Ziemia VIDEO Sygnał wizyjny + 17V Zasilanie + 17 V DC GND Ziemia zasilacza AUDIO Sygnał audio VD Zasilanie + 17 V DC TV- Ziemia kamery TV+ Sygnał wizyjny MH Zacisk dla rezystora uziemienia sygnału wizyjnego 6. Obsługa 1. Kamerę włączamy naciskając przycisk na kasecie (Rys. 5A). 2. W monitorze włącza się sygnał dźwiękowy i wyświetlacz. (Rys. 5B). 3. Po podniesieniu słuchawki można rozmawiać z przychodzącą osobą (Rys. 5C). 4. Po zakończeniu rozmowy i odłożeniu słuchawki monitora urządzenie przechodzi w tryb oczekiwania i wyświetlacz wyłącza się. 5. W przypadku braku reakcji na sygnał dźwiękowy (słuchawka nie została podniesiona) wyświetlacz po ok. 20 s wyłączy się automatycznie i urządzenie przejdzie w stan oczekiwania. 6. Otwarcie drzwi osobie przychodzącej następuje podczas rozmowy po naciśnięciu przycisku nr 4 patrz rys. nr 1 (Rys. 5D). 7. Po naciśnięciu przycisku nr 2 patrz Rys. 1 Rys Videodomofon CM-06DNRM / CM-06DNd2M

7 można załączyć monitor i przejrzeć obszar widziany przez kamerę. 8. Optymalne parametry obrazu ustawia się elementami regulacyjnymi nr 6 i 7 patrz Rys Konserwacja urządzenia Monitor i kamera nie są kłopotliwe w konserwacji. Zaleca się okresowo, w zależności od zabrudzenia przetrzeć urządzenia wilgotną szmatką. Należy zadbać aby środek czyszczący nie dostał się do wnętrza urządzeń. Stosowanie rozpuszczalników organicznych takich jak benzyna czy aceton jest nie zalecane. Grozi to uszkodzeniem zewnętrznej powierzchni monitora. Uwaga! Przed przystąpieniem do czyszczenia wilgotną szmatką należy urządzenia bezwzględnie pozbawić napięcia wyłączając zasilacz. Zaniedbanie tego powoduje zagrożenie porażeniem prądem elektrycznym! 8. Bezpieczeństwo przy użytkowaniu 1. Urządzenie jest przeznaczone do pracy w wewnętrznych, suchych pomieszczeniach. 2. Należy zwrócić uwagę na znaki ostrzegawcze przestrzegać zaleceń umieszczonych na odbiorniku i w instrukcjach obsługi. 3. Podczas montażu i eksploatacji urządzenia należy kierować się niniejszą instrukcją. 4. Manipulacje z tym urządzeniem należy wykonywać ostrożnie i delikatnie. 5. Nie wolno używać monitora w pobliżu pryskającej wody, umywalki, zlewu, basenu czy wilgotnej podłogi. 6. Otwory i szpary w obudowie spełniają rolę otworów wentylacyjnych. Aby zapewnić poprawne działanie urządzenia i ochronę przed przegrzaniem nie wolno zakrywać lub blokować otworów wentylacyjnych. Dlatego nie należy umieszczać urządzenia w pobliżu grzejnika czy ogrzewania oraz w przestrzeniach zamkniętych takich jak biblioteczka czy półka, gdzie nie można zapewnić właściwego przewietrzania. 7. Ochrona przewodów przewód zasilający należy prowadzić tak aby nie stanowił przeszkody w poruszaniu się koło urządzenia. Podobnie należy zwrócić uwagę na przewody do kamer. Szarpnięcie za przewód grozi bowiem zrzuceniem urządzenia na ziemię i uszkodzeniem wtyczek oraz samego przewodu. 8. Zaleca się nie układać urządzeń w miejscach niestabilnych, z których spadając mogą spowodować obrażenia dzieci i osób dorosłych oraz same ulec poważnym uszkodzeniom. 9. Nigdy nie wolno wkładać przez otwory w obudowie jakichkolwiek przedmiotów do wnętrza urządzeń ponieważ grozi to dotknięciem części znajdujących się pod niebezpiecznym napięciem elektrycznym. Może to spowodować porażenie prądem elektrycznym. 10. Prosimy nie naprawiać tego urządzenia samemu. Otwarcie lub usuniecie pokrywy powoduje powstanie zagrożenia porażenia prądem elektrycznym. Zalecamy pozostawienie wszelkich napraw fachowcom, szczególnie jeżeli chodzi o następujące uszkodzenia: uszkodzenie przewodu zasilającego urządzenie zostało oblane cieczą lub wpadło do niej urządzenie zostało poddane działaniu deszczu lub wody urządzenie nie pracuje zgodnie z instrukcją. We własnym zakresie można regulować tylko tymi elementami, które opisuje niniejsza instrukcja. urządzenie upadło i obudowa uległa uszkodzeniu urządzenie wykazuje istotne zmiany w działaniu Videodomofon CM-06DNRM / CM-06DNd2M
