WĘŻE INIEKCYJNE CHEMIA BUDOWLANA

Transkrypt

1 MASTERTUBE Wąż iniekcyjny MASTERTUBE YELLOW pozwala na wielokrotną iniekcję Atest Nadzoru Budowlanego pozwala na łatwą iniekcję Atest Nadzoru Budowlanego LIDOL Pakery iniekcyjne i żywice LIDOL MULTI LIDOL BIO 7

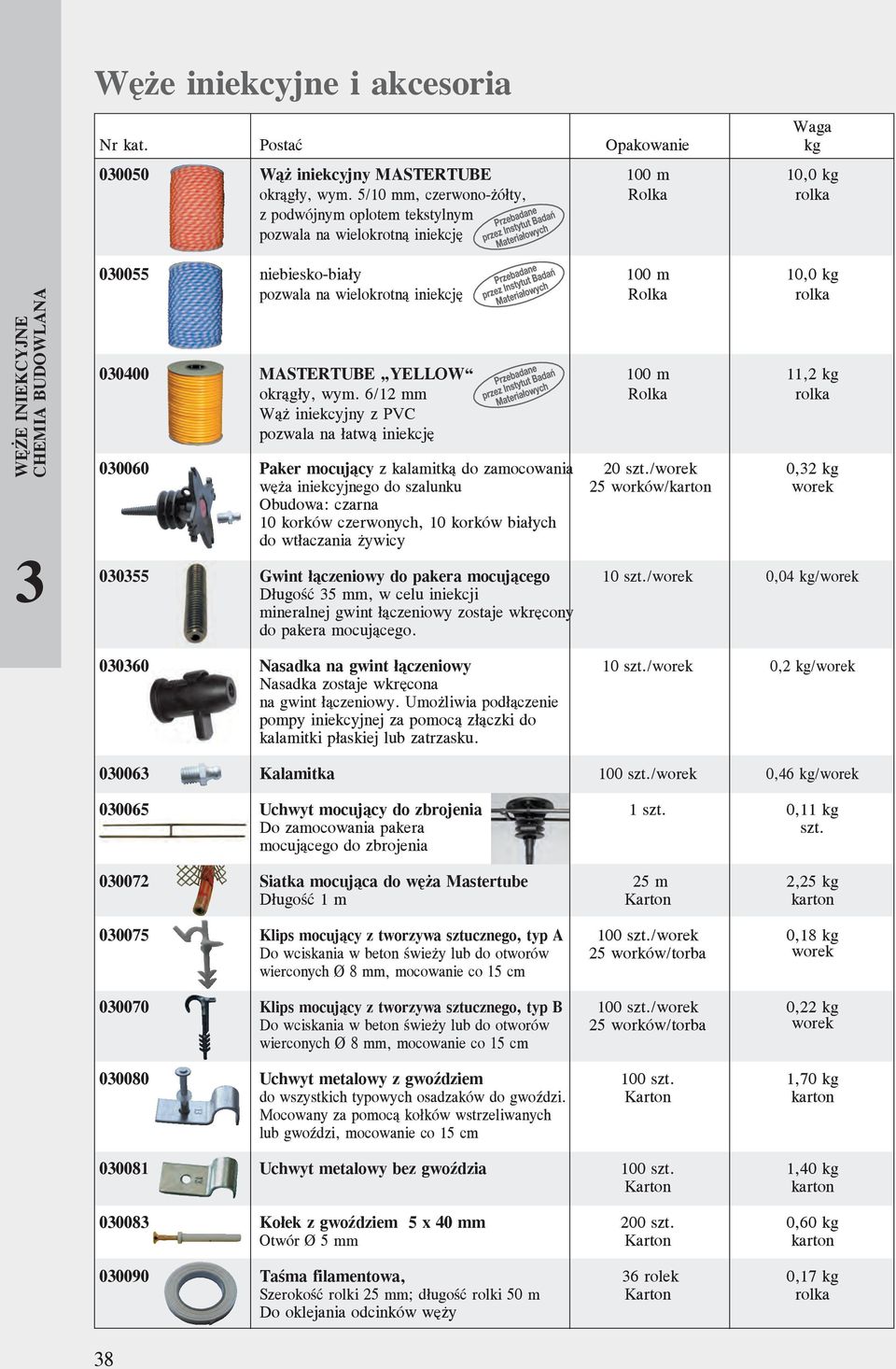

2 Węże iniekcyjne i akcesoria Waga Nr kat. Postać Opakowanie kg Wąż iniekcyjny MASTERTUBE 100 m 10,0 kg okrągły, wym. 5/10 mm, czerwono-żółty, Rolka rolka z podwójnym oplotem tekstylnym pozwala na wielokrotną iniekcję niebiesko-biały 100 m 10,0 kg pozwala na wielokrotną iniekcję Rolka rolka MASTERTUBE YELLOW 100 m 11,2 kg okrągły, wym. 6/12 mm Rolka rolka Wąż iniekcyjny z PVC pozwala na łatwą iniekcję Paker mocujący z kalamitką do zamocowania 20 szt./ 0,2 kg węża iniekcyjnego do szalunku 25 worków/karton Obudowa: czarna 10 korków czerwonych, 10 korków białych do wtłaczania żywicy 0055 Gwint łączeniowy do pakera mocującego 10 szt./ 0,04 kg/ Długość 5 mm, w celu iniekcji mineralnej gwint łączeniowy zostaje wkręcony do pakera mocującego Nasadka na gwint łączeniowy 10 szt./ 0,2 kg/ Nasadka zostaje wkręcona na gwint łączeniowy. Umożliwia podłączenie pompy iniekcyjnej za pomocą złączki do kalamitki płaskiej lub zatrzasku Kalamitka 100 szt./ 0,46 kg/ Uchwyt mocujący do zbrojenia 1 szt. 0,11 kg Do zamocowania pakera szt. mocującego do zbrojenia Siatka mocująca do węża Mastertube 25 m 2,25 kg Długość 1 m Karton karton Klips mocujący z tworzywa sztucznego, typ A 100 szt./ 0,18 kg Do wciskania w beton świeży lub do otworów 25 worków/torba wierconych Ø 8 mm, mocowanie co 15 cm Klips mocujący z tworzywa sztucznego, typ B 100 szt./ 0,22 kg Do wciskania w beton świeży lub do otworów 25 worków/torba wierconych Ø 8 mm, mocowanie co 15 cm Uchwyt metalowy z gwoździem 100 szt. 1,70 kg do wszystkich typowych osadzaków do gwoździ. Karton karton Mocowany za pomocą kołków wstrzeliwanych lub gwoździ, mocowanie co 15 cm Uchwyt metalowy bez gwoździa 100 szt. 1,40 kg Karton karton 0008 Kołek z gwoździem 5 x 40 mm 200 szt. 0,60 kg Otwór Ø 5 mm Karton karton Taśma filamentowa, 6 rolek 0,17 kg Szerokość rolki 25 mm; długość rolki 50 m Karton rolka Do oklejania odcinków węży 8

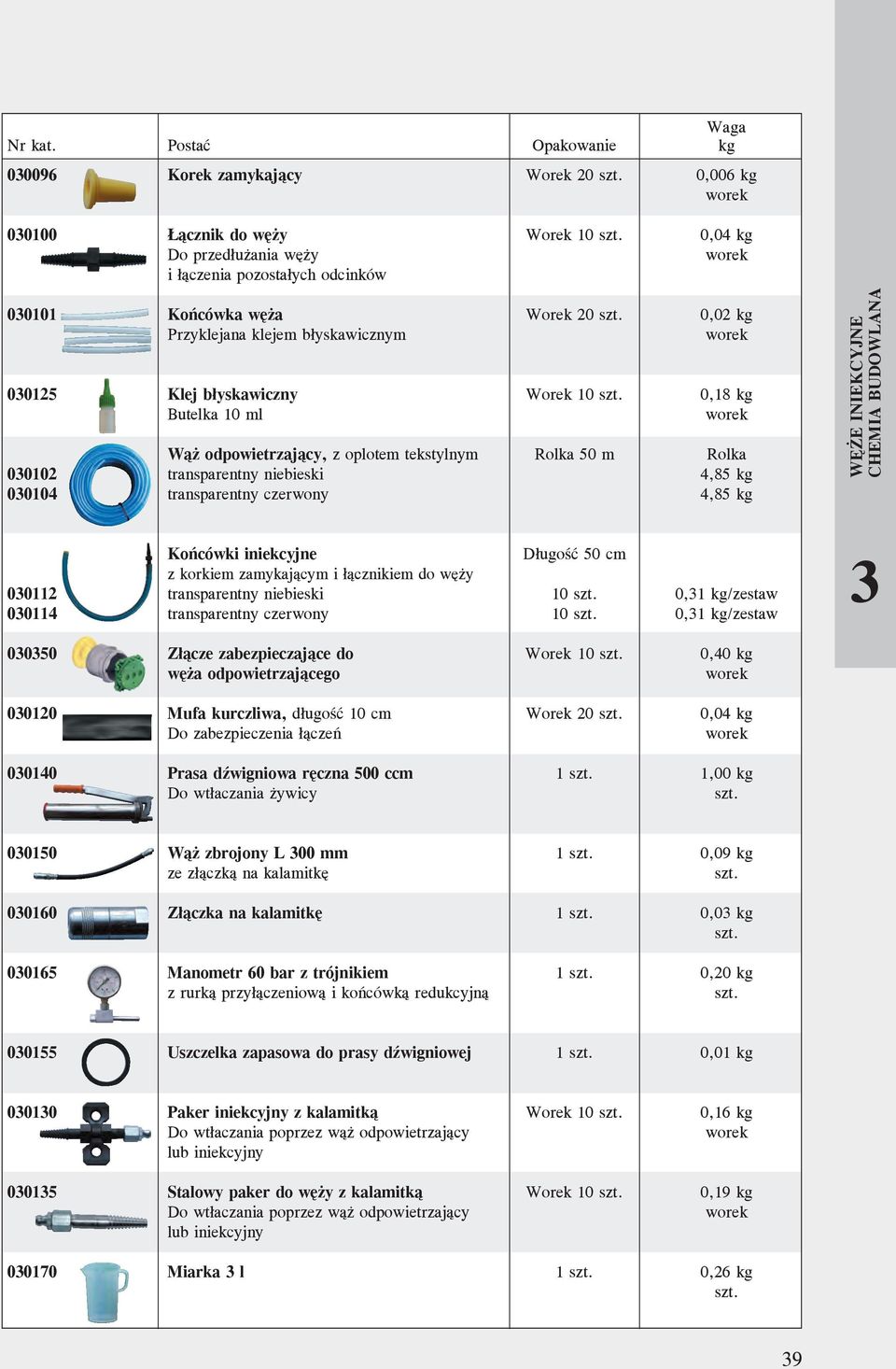

3 Waga Nr kat. Postać Opakowanie kg Korek zamykający Worek 20 szt. 0,006 kg Łącznik do węży Worek 10 szt. 0,04 kg Do przedłużania węży i łączenia pozostałych odcinków Końcówka węża Worek 20 szt. 0,02 kg Przyklejana klejem błyskawicznym Klej błyskawiczny Worek 10 szt. 0,18 kg Butelka 10 ml Wąż odpowietrzający, z oplotem tekstylnym Rolka 50 m Rolka transparentny niebieski 4,85 kg transparentny czerwony 4,85 kg Końcówki iniekcyjne Długość 50 cm z korkiem zamykającym i łącznikiem do węży transparentny niebieski 10 szt. 0,1 kg/zestaw transparentny czerwony 10 szt. 0,1 kg/zestaw 0050 Złącze zabezpieczające do Worek 10 szt. 0,40 kg węża odpowietrzającego Mufa kurczliwa, długość 10 cm Worek 20 szt. 0,04 kg Do zabezpieczenia łączeń Prasa dźwigniowa ręczna 500 ccm 1 szt. 1,00 kg Do wtłaczania żywicy szt Wąż zbrojony L 00 mm 1 szt. 0,09 kg ze złączką na kalamitkę szt Złączka na kalamitkę 1 szt. 0,0 kg szt Manometr 60 bar z trójnikiem 1 szt. 0,20 kg z rurką przyłączeniową i końcówką redukcyjną szt Uszczelka zapasowa do prasy dźwigniowej 1 szt. 0,01 kg 0010 Paker iniekcyjny z kalamitką Worek 10 szt. 0,16 kg Do wtłaczania poprzez wąż odpowietrzający lub iniekcyjny 0015 Stalowy paker do węży z kalamitką Worek 10 szt. 0,19 kg Do wtłaczania poprzez wąż odpowietrzający lub iniekcyjny Miarka l 1 szt. 0,26 kg szt. 9

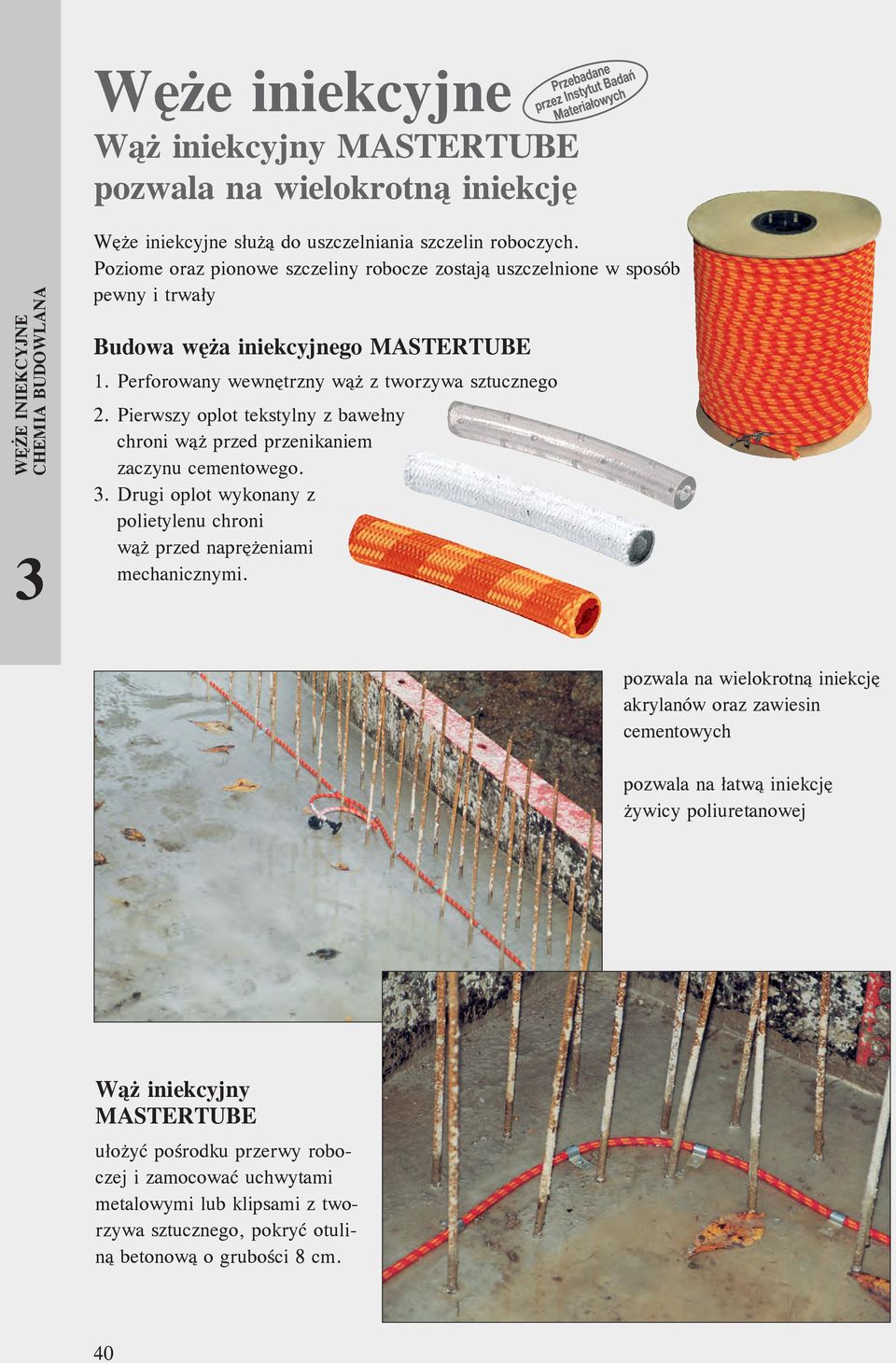

4 Węże iniekcyjne Wąż iniekcyjny MASTERTUBE pozwala na wielokrotną iniekcję Węże iniekcyjne służą do uszczelniania szczelin roboczych. Poziome oraz pionowe szczeliny robocze zostają uszczelnione w sposób pewny i trwały Budowa węża iniekcyjnego MASTERTUBE 1. Perforowany wewnętrzny wąż z tworzywa sztucznego 2. Pierwszy oplot tekstylny z bawełny chroni wąż przed przenikaniem zaczynu cementowego.. Drugi oplot wykonany z polietylenu chroni wąż przed naprężeniami mechanicznymi. pozwala na wielokrotną iniekcję akrylanów oraz zawiesin cementowych pozwala na łatwą iniekcję żywicy poliuretanowej Wąż iniekcyjny MASTERTUBE ułożyć pośrodku przerwy roboczej i zamocować uchwytami metalowymi lub klipsami z tworzywa sztucznego, pokryć otuliną betonową o grubości 8 cm. 40

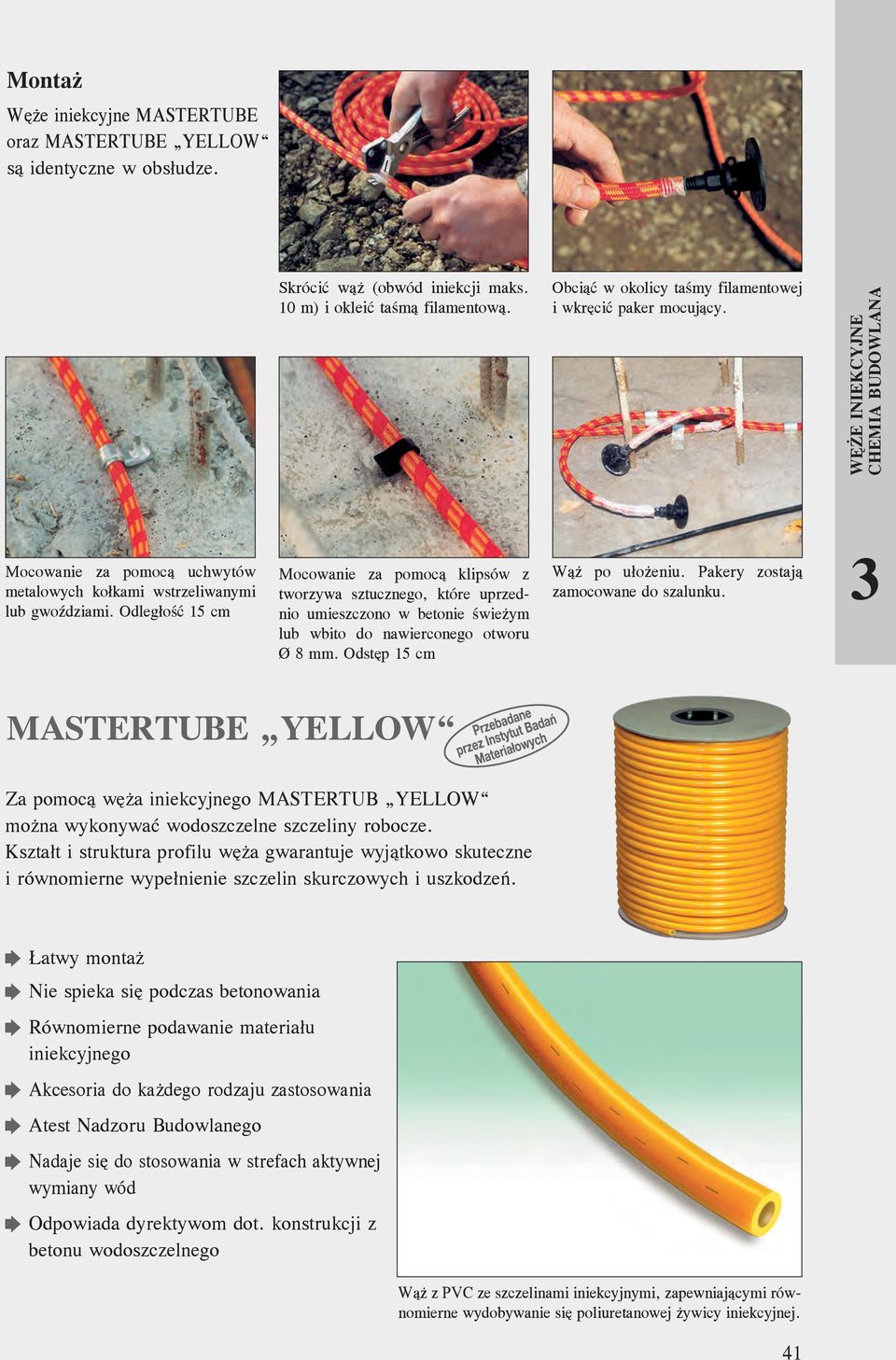

5 Montaż Węże iniekcyjne MASTERTUBE oraz MASTERTUBE YELLOW są identyczne w obsłudze. Skrócić wąż (obwód iniekcji maks. 10 m) i okleić taśmą filamentową. Obciąć w okolicy taśmy filamentowej i wkręcić paker mocujący. Mocowanie za pomocą uchwytów metalowych kołkami wstrzeliwanymi lub gwoździami. Odległość 15 cm Mocowanie za pomocą klipsów z tworzywa sztucznego, które uprzednio umieszczono w betonie świeżym lub wbito do nawierconego otworu Ø 8 mm. Odstęp 15 cm Wąż po ułożeniu. Pakery zostają zamocowane do szalunku. MASTERTUBE YELLOW Za pomocą węża iniekcyjnego MASTERTUB YELLOW można wykonywać wodoszczelne szczeliny robocze. Kształt i struktura profilu węża gwarantuje wyjątkowo skuteczne i równomierne wypełnienie szczelin skurczowych i uszkodzeń. Łatwy montaż Nie spieka się podczas betonowania Równomierne podawanie materiału iniekcyjnego Akcesoria do każdego rodzaju zastosowania Atest Nadzoru Budowlanego Nadaje się do stosowania w strefach aktywnej wymiany wód Odpowiada dyrektywom dot. konstrukcji z betonu wodoszczelnego Wąż z PVC ze szczelinami iniekcyjnymi, zapewniającymi równomierne wydobywanie się poliuretanowej żywicy iniekcyjnej. 41

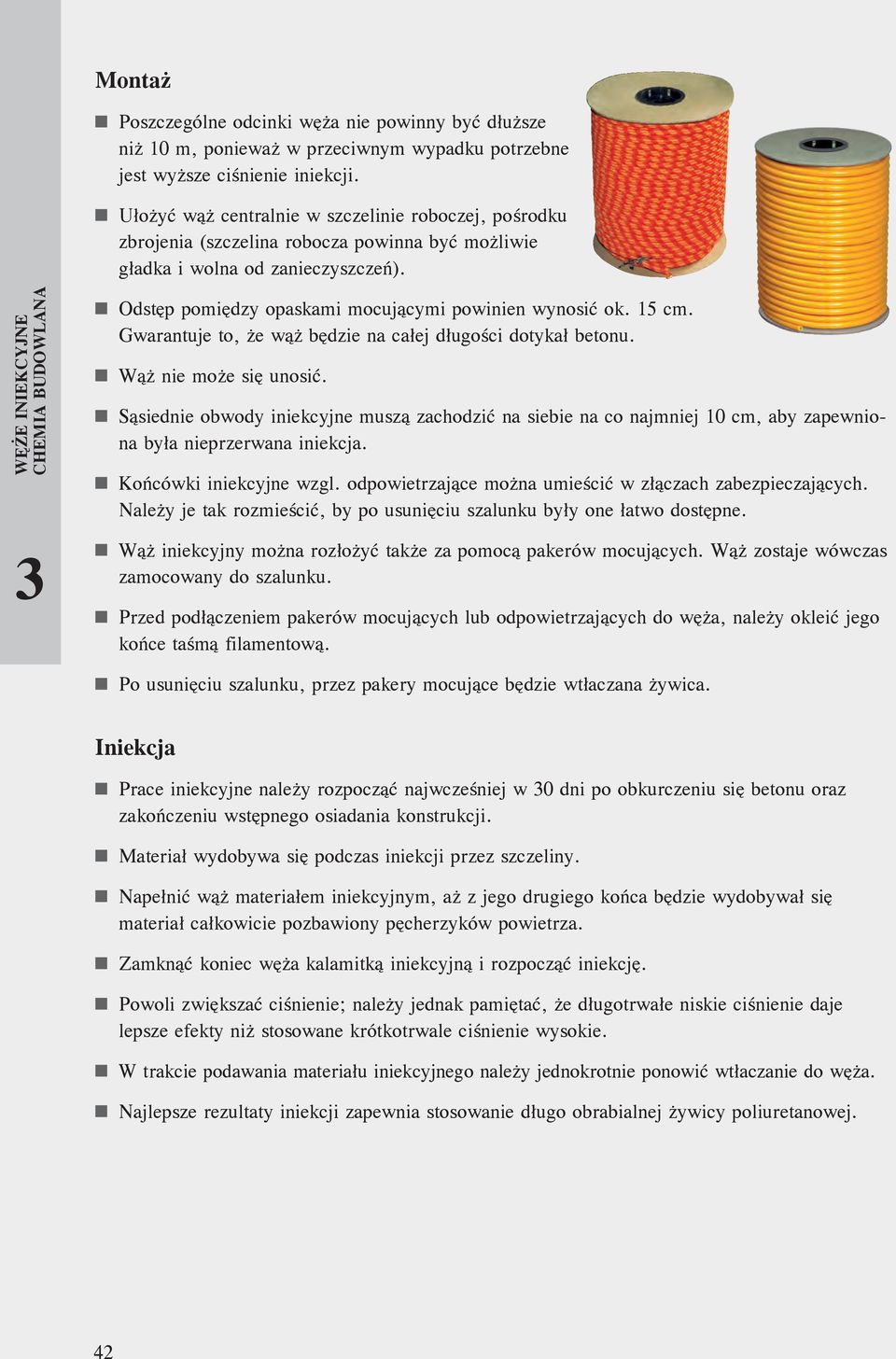

6 Montaż Poszczególne odcinki węża nie powinny być dłuższe niż 10 m, ponieważ w przeciwnym wypadku potrzebne jest wyższe ciśnienie iniekcji. Ułożyć wąż centralnie w szczelinie roboczej, pośrodku zbrojenia (szczelina robocza powinna być możliwie gładka i wolna od zanieczyszczeń). Odstęp pomiędzy opaskami mocującymi powinien wynosić ok. 15 cm. Gwarantuje to, że wąż będzie na całej długości dotykał betonu. Wąż nie może się unosić. Sąsiednie obwody iniekcyjne muszą zachodzić na siebie na co najmniej 10 cm, aby zapewniona była nieprzerwana iniekcja. Końcówki iniekcyjne wzgl. odpowietrzające można umieścić w złączach zabezpieczających. Należy je tak rozmieścić, by po usunięciu szalunku były one łatwo dostępne. Wąż iniekcyjny można rozłożyć także za pomocą pakerów mocujących. Wąż zostaje wówczas zamocowany do szalunku. Przed podłączeniem pakerów mocujących lub odpowietrzających do węża, należy okleić jego końce taśmą filamentową. Po usunięciu szalunku, przez pakery mocujące będzie wtłaczana żywica. Iniekcja Prace iniekcyjne należy rozpocząć najwcześniej w 0 dni po obkurczeniu się betonu oraz zakończeniu wstępnego osiadania konstrukcji. Materiał wydobywa się podczas iniekcji przez szczeliny. Napełnić wąż materiałem iniekcyjnym, aż z jego drugiego końca będzie wydobywał się materiał całkowicie pozbawiony pęcherzyków powietrza. Zamknąć koniec węża kalamitką iniekcyjną i rozpocząć iniekcję. Powoli zwiększać ciśnienie; należy jednak pamiętać, że długotrwałe niskie ciśnienie daje lepsze efekty niż stosowane krótkotrwale ciśnienie wysokie. W trakcie podawania materiału iniekcyjnego należy jednokrotnie ponowić wtłaczanie do węża. Najlepsze rezultaty iniekcji zapewnia stosowanie długo obrabialnej żywicy poliuretanowej. 42

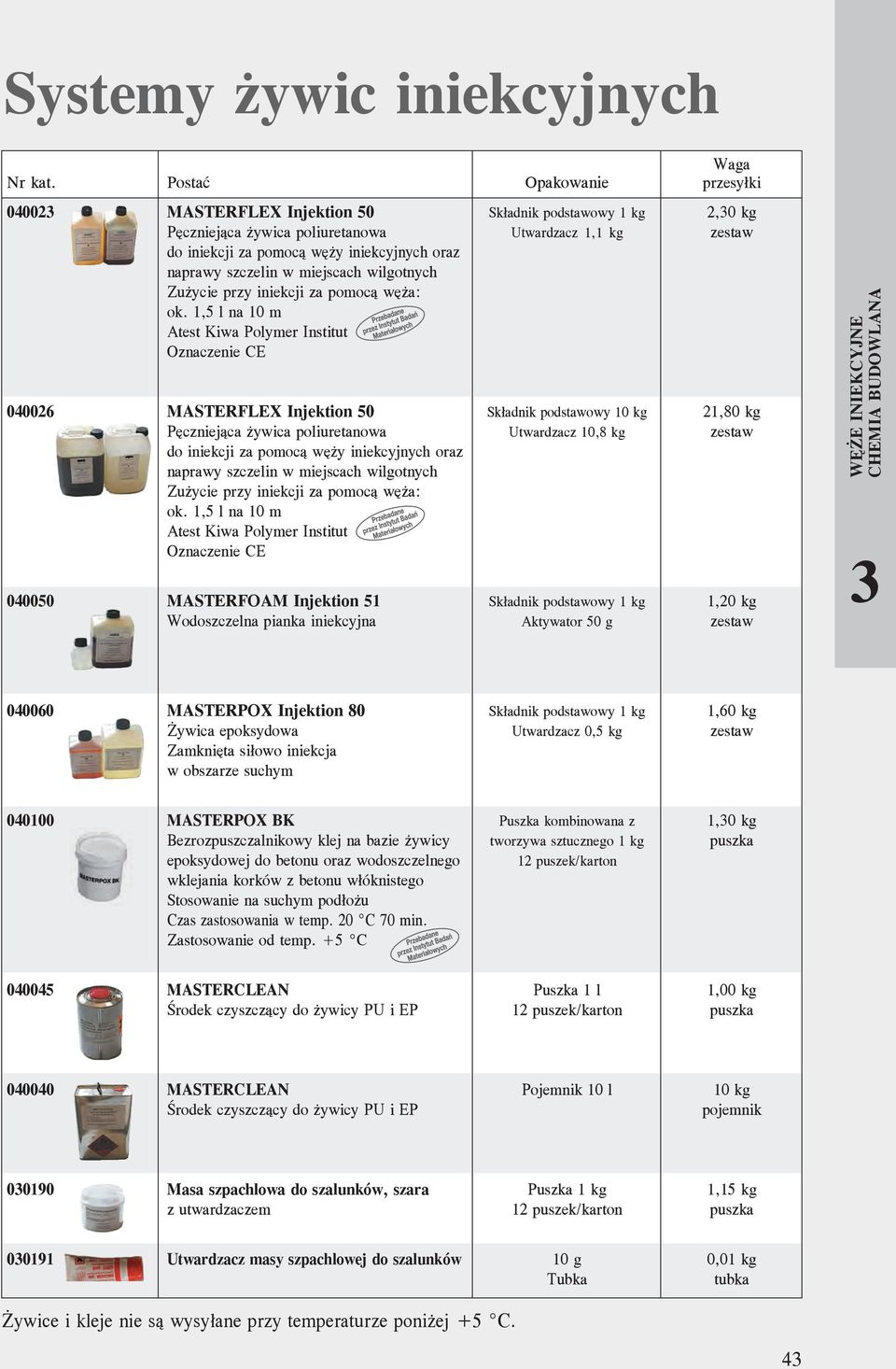

7 Systemy żywic iniekcyjnych Waga Nr kat. Postać Opakowanie przesyłki MASTERFLEX Injektion 50 Składnik podstawowy 1 kg 2,0 kg Pęczniejąca żywica poliuretanowa Utwardzacz 1,1 kg zestaw do iniekcji za pomocą węży iniekcyjnych oraz naprawy szczelin w miejscach wilgotnych Zużycie przy iniekcji za pomocą węża: ok. 1,5 l na 10 m Atest Kiwa Polymer Institut Oznaczenie CE MASTERFLEX Injektion 50 Składnik podstawowy 10 kg 21,80 kg Pęczniejąca żywica poliuretanowa Utwardzacz 10,8 kg zestaw do iniekcji za pomocą węży iniekcyjnych oraz naprawy szczelin w miejscach wilgotnych Zużycie przy iniekcji za pomocą węża: ok. 1,5 l na 10 m Atest Kiwa Polymer Institut Oznaczenie CE MASTERFOAM Injektion 51 Składnik podstawowy 1 kg 1,20 kg Wodoszczelna pianka iniekcyjna Aktywator 50 g zestaw MASTERPOX Injektion 80 Składnik podstawowy 1 kg 1,60 kg Żywica epoksydowa Utwardzacz 0,5 kg zestaw Zamknięta siłowo iniekcja w obszarze suchym MASTERPOX BK Puszka kombinowana z 1,0 kg Bezrozpuszczalnikowy klej na bazie żywicy tworzywa sztucznego 1 kg puszka epoksydowej do betonu oraz wodoszczelnego 12 puszek/karton wklejania korków z betonu włóknistego Stosowanie na suchym podłożu Czas zastosowania w temp. 20 C 70 min. Zastosowanie od temp. +5 C MASTERCLEAN Puszka 1 l 1,00 kg Środek czyszczący do żywicy PU i EP 12 puszek/karton puszka MASTERCLEAN Pojemnik 10 l 10 kg Środek czyszczący do żywicy PU i EP pojemnik Masa szpachlowa do szalunków, szara Puszka 1 kg 1,15 kg z utwardzaczem 12 puszek/karton puszka Utwardzacz masy szpachlowej do szalunków 10 g 0,01 kg Tubka tubka Żywice i kleje nie są wysyłane przy temperaturze poniżej +5 C. 4

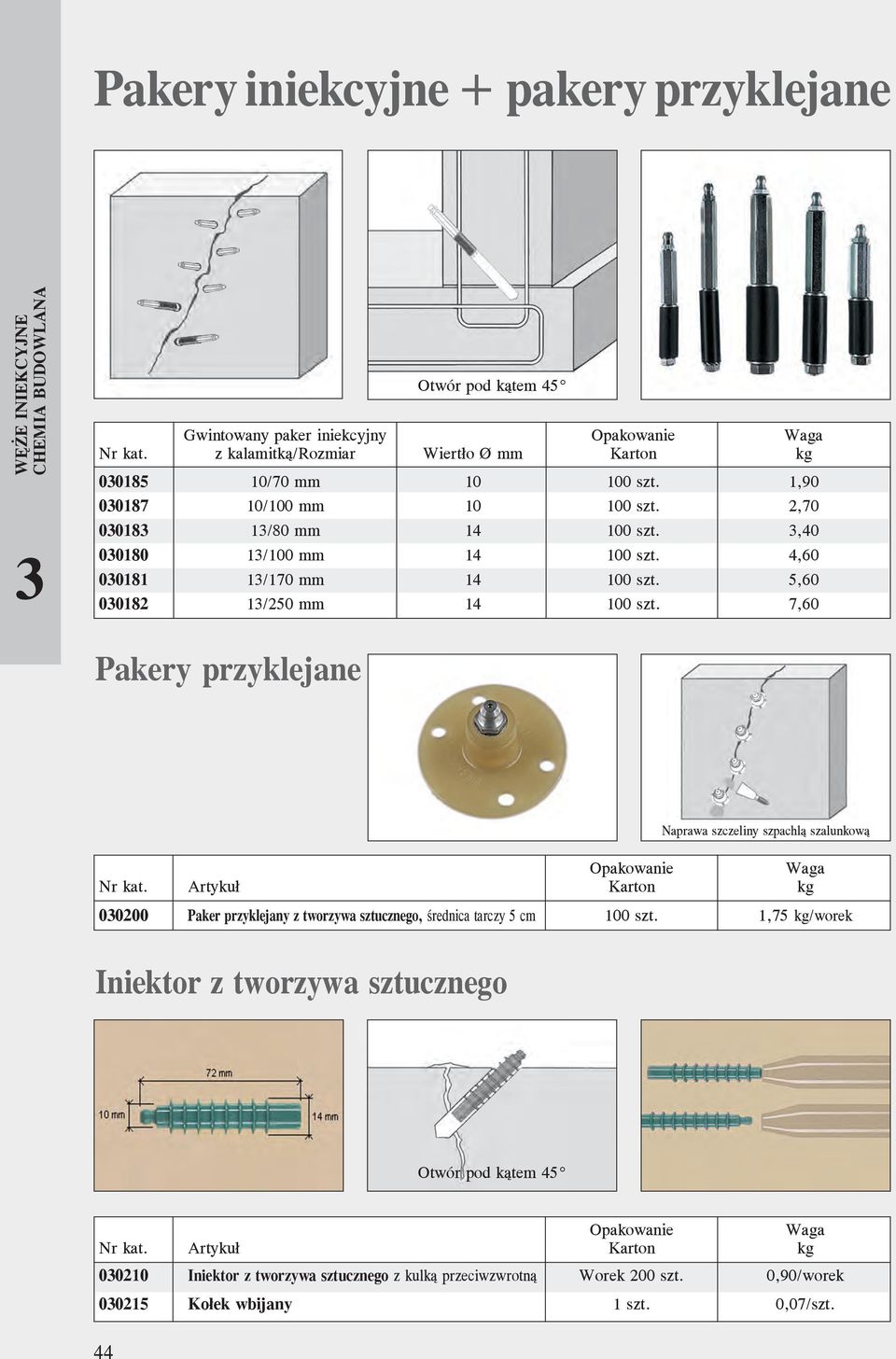

8 Pakery iniekcyjne + pakery przyklejane Otwór pod kątem 45 Gwintowany paker iniekcyjny Opakowanie Waga Nr kat. z kalamitką/rozmiar Wiertło Ø mm Karton kg /70 mm szt. 1, /100 mm szt. 2, /80 mm szt., /100 mm szt. 4, /170 mm szt. 5, /250 mm szt. 7,60 Pakery przyklejane Naprawa szczeliny szpachlą szalunkową Opakowanie Waga Nr kat. Artykuł Karton kg Paker przyklejany z tworzywa sztucznego, średnica tarczy 5 cm 100 szt. 1,75 kg/ Iniektor z tworzywa sztucznego Otwór pod kątem 45 Opakowanie Waga Nr kat. Artykuł Karton kg Iniektor z tworzywa sztucznego z kulką przeciwzwrotną Worek 200 szt. 0,90/ Kołek wbijany 1 szt. 0,07/szt. 44

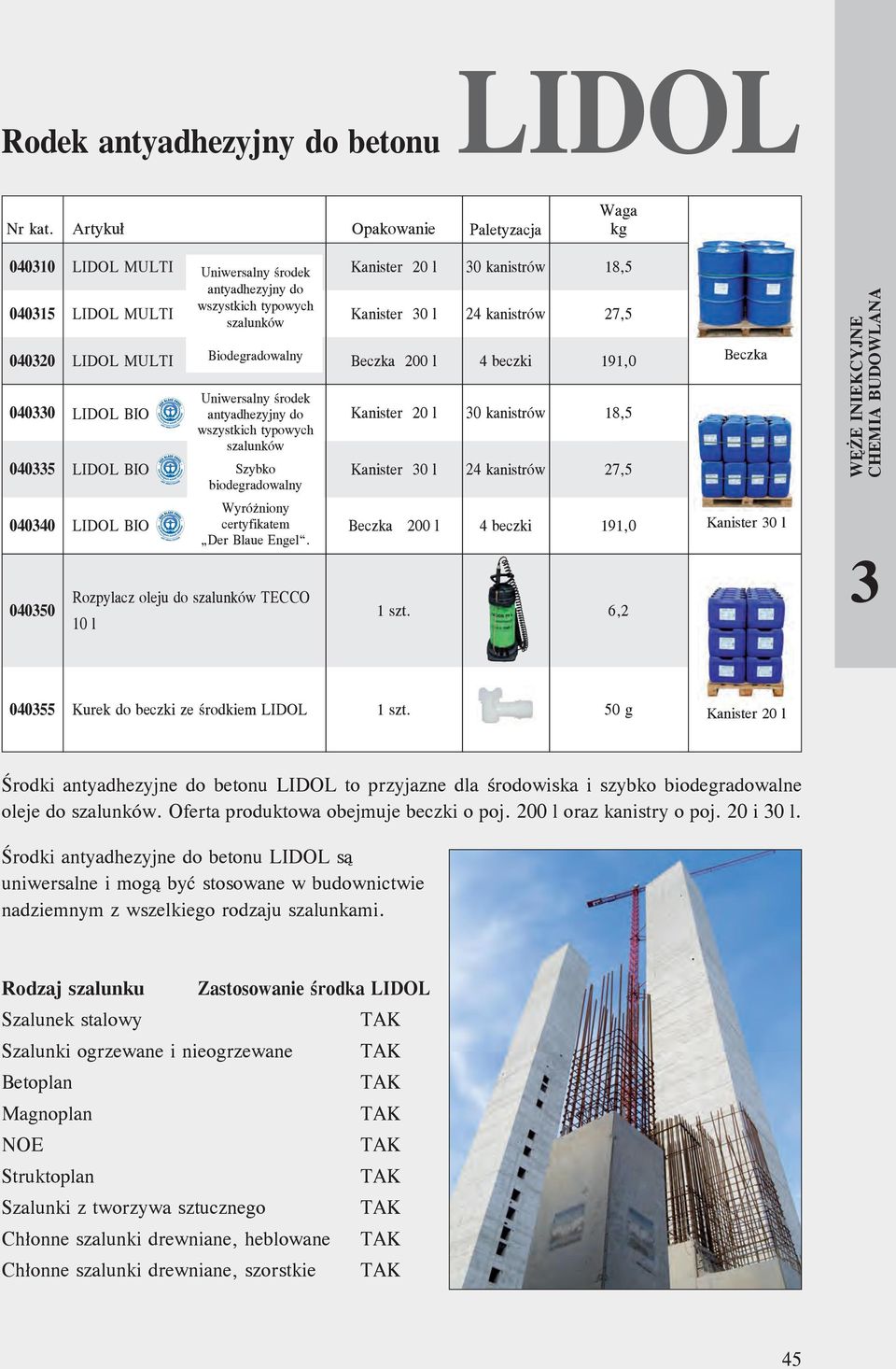

9 Rodek antyadhezyjny do betonu LIDOL Nr kat. Artykuł Opakowanie Paletyzacja Waga kg LIDOL MULTI Uniwersalny środek Kanister 20 l 0 kanistrów 18,5 antyadhezyjny do LIDOL MULTI wszystkich typowych szalunków Kanister 0 l 24 kanistrów 27, LIDOL MULTI Biodegradowalny Beczka 200 l 4 beczki 191, LIDOL BIO Uniwersalny środek antyadhezyjny do wszystkich typowych Kanister 20 l 0 kanistrów 18,5 szalunków 0405 LIDOL BIO Szybko biodegradowalny Kanister 0 l 24 kanistrów 27,5 Wyróżniony LIDOL BIO certyfikatem Der Blaue Engel. Beczka 200 l 4 beczki 191, Rozpylacz oleju do szalunków TECCO 10 l 1 szt. 6,2 Beczka Kanister 0 l Kurek do beczki ze środkiem LIDOL 1 szt. 50 g Kanister 20 l Środki antyadhezyjne do betonu LIDOL to przyjazne dla środowiska i szybko biodegradowalne oleje do szalunków. Oferta produktowa obejmuje beczki o poj. 200 l oraz kanistry o poj. 20 i 0 l. Środki antyadhezyjne do betonu LIDOL są uniwersalne i mogą być stosowane w budownictwie nadziemnym z wszelkiego rodzaju szalunkami. Rodzaj szalunku Zastosowanie środka LIDOL Szalunek stalowy TAK Szalunki ogrzewane i nieogrzewane TAK Betoplan TAK Magnoplan TAK NOE TAK Struktoplan TAK Szalunki z tworzywa sztucznego TAK Chłonne szalunki drewniane, heblowane TAK Chłonne szalunki drewniane, szorstkie TAK 45

10 LIDOL MULTI LIDOL MULTI to przyjazny dla środowiska i biodegradowalny uniwersalny środek antyadhezyjny Nanoszenie preparatu LIDOL MULTI na szalunek zapobiega jego kontaktowi z betonem, co ułatwia usunięcie szalunku. Przeznaczenie: Do wszystkich typowych rodzajów szalunków Do betonu licowego W przypadku pokrycia powierzchni betonowych tynkiem, stiukiem lub innego, np. tapetą, farbą, ceramiką Do produkcji elementów prefabrykowanych Ochrona antykorozyjna szalunków ze stali Środowisko: Niemiecka klasa szkodliwości dla wody WGK 1 = słaba szkodliwość Nie wymaga oznakowania Punkt zapłonu > 120 C Neutralny zapach Stosowanie: Preparat LIDOL MULTI jest mrozoodporny i może być stosowany we wszystkich warunkach pogodowych. Ten środek antyadhezyjny może być nanoszony za pomocą opryskiwaczy, pędzli lub wałków. Najbardziej ekonomiczne jest nanoszenie środka rozpylaczem oleju do szalunków TECCO. Wydajność 1 litra Rodzaj szalunku LIDOL MULTI Stal ok. 80 m 2 Powlekane płyty szalunkowe ok. 80 m 2 Heblowana powierzchnia drewna ok. 40 m 2 Surowa powierzchnia drewna ok. 0 m 2 46

11 LIDOL BIO LIDOL BIO to przyjazny dla środowiska i szybko biodegradowalny uniwersalny środek antyadhezyjny Szczególne wyróżnienie: Wyjątkowo przyjazny dla środowisko preparat LIDOL BIO otrzymał od RAL Deutsches Institut für Gütesicherung und Kennzeichnung e.v. (Niemiecki Instytut na Rzecz Zapewnienia Jakości i Certyfikacji) certyfikat ekologiczny Der Blaue Engel. Przeznaczenie: W obszarach ochrony wód oraz objętych obowiązkiem ochrony środowiska Do wszystkich typowych szalunków Do betonu licowego W przypadku pokrycia powierzchni betonowych tynkiem, stiukiem lub innymi materiałami, np. tapetą, farbą, ceramiką Do produkcji elementów prefabrykowanych Ochrona antykorozyjna szalunków ze stali Środowisko: Niemiecka klasa szkodliwości dla wody WGK 1 = słaba szkodliwość, szybka biodegradacja Nie wymaga oznakowania Punkt zapłonu > 150 C Neutralny zapach Stosowanie: Preparat LIDOL BIO jest mrozoodporny i może być stosowany we wszystkich warunkach pogodowych. Ten środek antyadhezyjny może być nanoszony za pomocą opryskiwaczy, pędzli lub wałków. Najbardziej ekonomiczne jest nanoszenie środka rozpylaczem oleju do szalunków TECCO. Wydajność 1 litra Rodzaj szalunku LIDOL BIO Stal ok. 75 m 2 Powlekane płyty szalunkowe ok. 75 m 2 Heblowana powierzchnia drewna ok. 5 m 2 Surowa powierzchnia drewna ok. 25 m 2 47

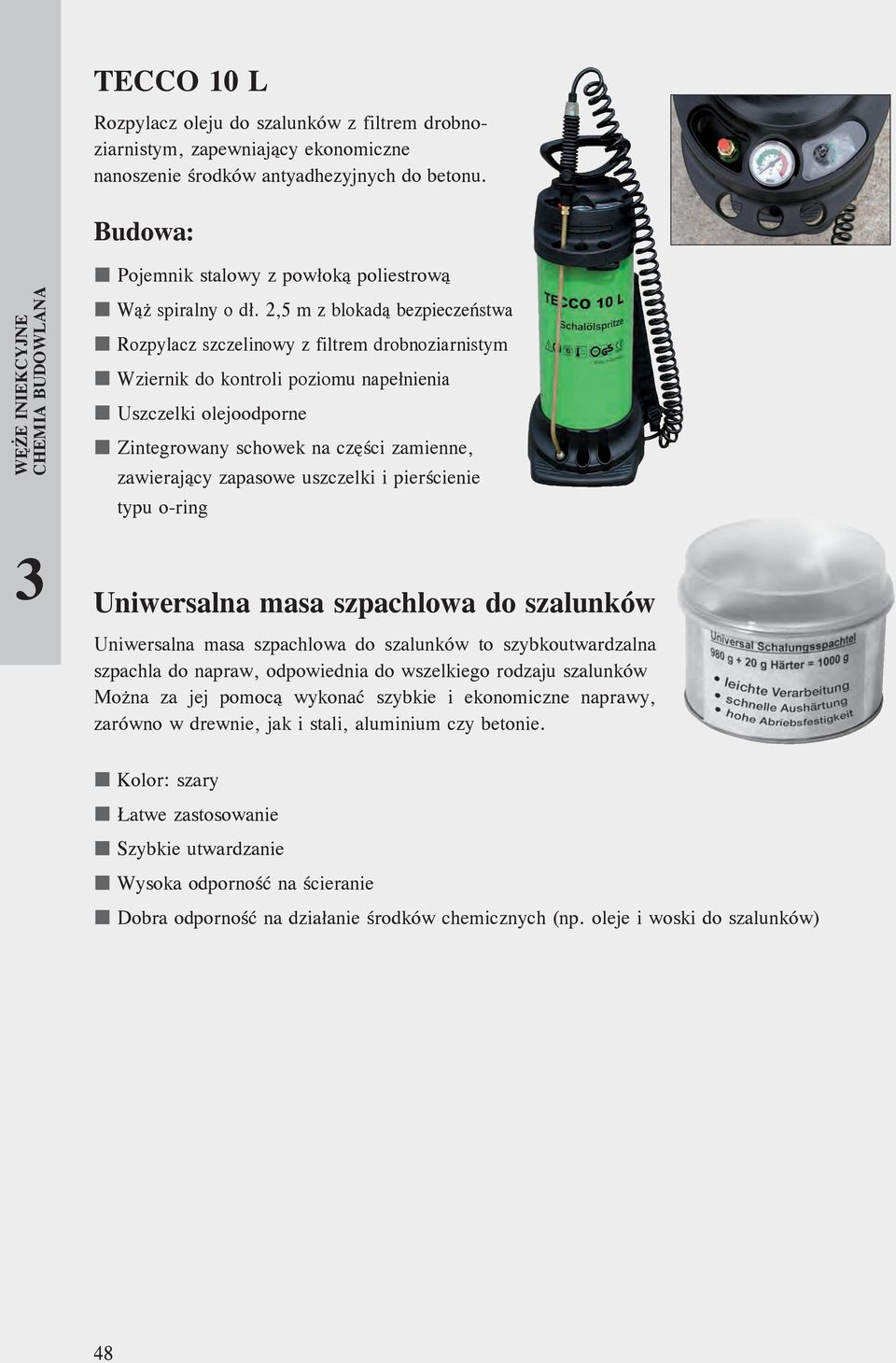

12 TECCO 10 L Rozpylacz oleju do szalunków z filtrem drobnoziarnistym, zapewniający ekonomiczne nanoszenie środków antyadhezyjnych do betonu. Budowa: Pojemnik stalowy z powłoką poliestrową Wąż spiralny o dł. 2,5 m z blokadą bezpieczeństwa Rozpylacz szczelinowy z filtrem drobnoziarnistym Wziernik do kontroli poziomu napełnienia Uszczelki olejoodporne Zintegrowany schowek na części zamienne, zawierający zapasowe uszczelki i pierścienie typu o-ring Uniwersalna masa szpachlowa do szalunków Uniwersalna masa szpachlowa do szalunków to szybkoutwardzalna szpachla do napraw, odpowiednia do wszelkiego rodzaju szalunków Można za jej pomocą wykonać szybkie i ekonomiczne naprawy, zarówno w drewnie, jak i stali, aluminium czy betonie. Kolor: szary Łatwe zastosowanie Szybkie utwardzanie Wysoka odporność na ścieranie Dobra odporność na działanie środków chemicznych (np. oleje i woski do szalunków) 48
