1 przykłady rozwiązań i technologii ograniczających zużycie energii Agata Wygocka-Domagałło wygocka@zut.edu.pl Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Wydział Budownictwa i Architektury mostki termiczne mostek cieplny to miejsce w obudowie zewnętrznej budynku, w którym obserwuje się wzrost gęstości strumienia cieplnego w stosunku do pozostałej części przegrody jednolity opór cieplny może być zmieniony przez: całkowite lub częściowe przebicie obudowy budynku przez materiał o innej przewodności cieplnej, zmianę grubości warstw materiałów, różnicę między wewnętrznymi i zewnętrznymi powierzchniami przegród. Mostki cieplne mogą przyjmować formę mostków liniowych i punktowych. mostki termiczne 1

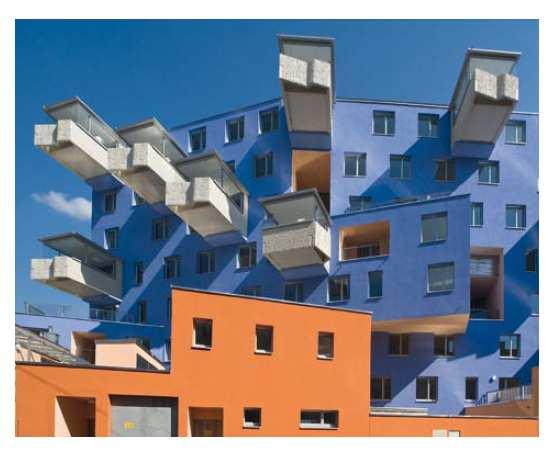

2 Źródło: praca inżynierska NOWOCZESNE TECHNOLOGIE ELIMINACJI MOSTKÓW CIEPLNYCH W KONSTRUOWANIU BALKONÓW Szymon Niemier, Promotor: dr inż. Marlena Kucz, Politechnika Poznańska 2

3 Źródło: praca inżynierska NOWOCZESNE TECHNOLOGIE ELIMINACJI MOSTKÓW CIEPLNYCH W KONSTRUOWANIU BALKONÓW Szymon Niemier, Promotor: dr inż. Marlena Kucz, Politechnika Poznańska SchöckIsokorb typ K z modułem HTE - dla balkonów wspornikowych Nowy łącznik termoizolacyjny Schöck Isokorb K z modułem HTE jest nośnym elementem izolacji cieplnej dla balkonów wspornikowych. Ten element konstrukcji przenosi momenty zginające i siły poprzeczne. Schöck Isokorb typ K-Eck dla balkonów w narożnikach zewnętrznych 3

4 SchöckIsokorb typ K-WO Złącze termoizolacyjne Schöck Isokorb typ K-WOz modułem HTE jest elementem nośnym izolacji cieplnej dla elementów żelbetowych wspornikowych kotwionych do ściany w górę. Schöck Isokorb typ K-HV z modułem HTE - dla balkonów wspornikowych z obniżeniem Złącze termoizolacyjne Schöck Isokorb typ K-HV z modułem HTE jest elementem nośnym izolacji cieplnej dla elementów żelbetowych wspornikowych obniżonych względem stropu. Dostarczone mogą być również typy K-WO (przyłącze ścienne w górę), K-WU (przyłącze ścienne w dół) i K-BH (balkon podwyższony). Schöck Isokorb typ K-BH Złącze termoizolacyjne Schöck Isokorb typ K-BH z modułem HTE jest elementem nośnym izolacji cieplnej dla elementów żelbetowych wspornikowych podniesionych względem stropu. 4

5 Schöck Isokorb typ KSH dla wspornikowych konstrukcji drewnianych Schöck Isokorb typ KSH jest połączeniem izolującym dla wspornikowych konstrukcji drewnianych. Element ten przenoszący moment zginający oraz siłę poprzeczną składa się z łącznika termoizolacyjnego, kotwionego w stropie żelbetowym oraz miecza stalowego do którego montuje się konstrukcję drewnianą. Schöck Isokorb typ KS dla wspornikowych konstrukcji stalowych Schöck Isokorb typ KS jest połączeniem izolującym dla wspornikowych konstrukcji stalowych mocowanych do konstrukcji żelbetowej. Element ten przenosi moment zginający oraz siłę poprzeczną. Schöck Isokorb Typ KST/QST dla połączeń w konstrukcjach stalowych Firma Schöck opracowała łącznik termoizolacyjny Isokorb typ KST, aby umożliwić eliminowanie mostków cieplnych również w konstrukcjach stalowych. Łącznik ten izoluje termicznie konstrukcje stalową w strefie "ciepłej" budynku od konstrukcji stalowej w strefie "zimnej" budynku. Aby zapewnić prawidłową pracę konstrukcji stalowej, element KST dostępny jest w czterech wersjach: 1. Schöck Isokorb typ KST dla połączeń przenoszących momenty zginające i siły poprzeczne, 2. Schöck Isokorb typ QST dla połączeń przenoszących siły poprzeczne i ściskające, 3. Schöck Isokorb typ ZST dla połączeń przenoszących siły rozciągające, 4. Schöck Isokorb typ ZQST dla złączy przenoszących siły poprzeczne i ściskające/rozciągające. 5

6 Schöck Isokorb typ A - dla ścian attykowych SchöckIsokorb Typ W - dla płyt ściennych Łącznik termoizolacyjny Schöck Isokorb typ W przeznaczony jest do izolacji pionowej żelbetowych płyt ściennych, balustrad o wysokości do 1 kondygnacji. Element ten przenosi momenty zginające i siły poprzeczne w kierunku pionowym i poziomym. Kopuły monolityczne wykonane są zgodnie z metodą, która wymaga nadmuchiwania "balonu" stanowiącego kształt kopuły tzw. Airform decyduje to o jej kształcie i wielkości. Kopuła (balon) tzw. Airform jest osadzona na fundamencie betonowym w kształcie pierścienia, wzmocnionym zbrojeniem ze stali. Następnie tak przymocowany balon jest dmuchany (stawiany) przy pomocy z wentylatorów, gdzie uzysuje pożadany kształt. Powietrze jest przez cały czas wdmuchiwane do kopuły. Pianka poliuretanowa jest natryskiwana od wewnątrz. Piana stanowi w tym przypadku izolację termiczną, podtrzymanie konstrukcji kopuły i jest także bazą do mocowania stali zbrojeniowej. Po natryśnięciu pianki montowana jest od środka klatka ze stali zbrojeniowej i na tak przygotowaną powierzchnie natryskiwany jest beton

7 straty ciepła przez mostki liniowe związane z podłogą na gruncie mogą dochodzić do 150% start ciepła przez powierzchnię podłogi na gruncie i stanowić ponad 20% strat ciepła przez całą obudowę budynku cokołowy element izolacyjny 37 cokołowy element izolacyjny źródło: Schöck elementy nienasiąkliwe niski współczynnik przewodzenia ciepła łatwość wbudowania wysoka jakość i dokładność wymiarowa źródło: stahlton izolacja cieplna płyt przyziemia izolacja cieplna stropów nad nieogrzewaną kondygnacją izolacja cieplna cokołu próg pod drzwi balkonowe lub duże przeszklenia Dziękuję za uwagę 7

8 przykłady rozwiązań i technologii ograniczających zużycie energii błędy wykonawcze bledy_wykonawcze metody mocowania całopowierzchniowo na grzebień metoda obwodowo-punktowa metoda obwodowo-liniowa klej poliuretanowy metody mocowania Kołkowanie? Sposób zastosowania łączników zależy od: systemu ocieplenia siły ssania wiatru rodzaju i stanu podłoża przewidywanych obciążeń działających na płyty izolacyjne Nie wcześniej niż po 24 godzinach od momentu przyklejenia płyt do podłoża (zaprawa cementowa) 8

9 U c = U + ΔU U max /id1486,mocowanie-termoizolacjicechy-uzytkowe-lacznikow gdzie: U współczynnik przenikania ciepła [W/(m 2 K], ΔU człon korekcyjny. ΔU = ΔU g + ΔU f +ΔU r gdzie: ΔU g poprawka z uwagi na pustki powietrzne w warstwie izolacji [W/(m 2 K)], ΔU f poprawka z uwagi na łączniki mechaniczne [W/(m 2 K)], ΔU r poprawka na stropodachy odwrócone [W/(m 2 K)]. Poprawka z uwagi na pustki powietrzne w warstwie izolacji Poziom Opis ΔU [W/m 2 K] Brak pustek powietrznych w obrębie izolacji lub gdy występują tylko mniejsze pustki powietrzne, które nie mają istotnego znaczenia na współczynnik przenikania ciepła Pustki powietrzne przechodzące od ciepłej do zimnej strony izolacji, ale niepowodujące cyrkulacji powietrza między ciepłą i zimną stroną izolacji Pustki powietrzne przechodzące od ciepłej do zimnej strony izolacji, łącznie z wnękami powodującymi swobodną cyrkulację powietrza między ciepłą i zimną stroną izolacji 0,00 0,01 0,04 Poprawka z uwagi na łączniki mechaniczne poprawkę z uwagi na łączniki mechaniczne uwzględnia się w obliczeniach szczegółowych (iloczyn liczby łączników na metr kwadratowy i punktowego współczynnika przenikania ciepła kołka) lub w sposób przybliżony zgodnie ze wzorem: 9

10 Kołnierz dociskowy do mocowania izolacji termicznej do podłoża z drewna za pomocą odpowiednio dobranego wkrętu. Cechy produktu: produkt zalecany do montażu termoizolacji fasadowej w podłożu z drewna i blachy stalowej ograniczenie mostków termicznych poprzez specjalną konstrukcję łącznika z zatyczką możliwość stosowania z dodatkowym talerzem KWL (zalecane w stosowaniu z wełną mineralną- lamelową) stała siła docisku Materiał: Udaroodporny kopolimer polipropylenu PP Zalecenia montażowe: Minimalna głębokość kotwienia: drewno-20 mm KI-10N Łącznik fasadowy z długą strefą rozporu Materiał: KOSZULKA ŁĄCZNIKA: udaroodporny kopolimer polipropylenu PP GWÓŹDŹ: stal ocynkowana elektrolitycznie, OBTRYSK GWOŹDZIA: poliamid PA 6.0 (nylon) modyfikowany włóknem szklanym. TFIX-8M Łącznik fasadowy Materiał: Koszulka łącznika: udaroodporny kopolimer polipropylenu PP Gwóźdź: stal ocynkowana elektrolitycznie Obtryskgwoździa: poliamid PA 6.0 (nylon) modyfikowany włóknem szklanym. Zalecenia montażowe: Średnica wiercenia: 8 mm Minimalna głębokość zakotwienia: ETA 25 mm KIK Łączniki jednoelementowe przeznaczone do mocowania termoizolacji nienarażonych na działanie sił ssących np. wiatru Materiał: Udaroodporny kopolimer polipropylenu PP Zalecenia montażowe: średnica wiercenia: 8 mm minimalna głębokość zakotwienia: 28.5 mm Materiał: KOSZULKA ŁĄCZNIKA: udaroodporny kopolimer polipropylenu PP, GWÓŹDŹ: poliamid PA 6.0 (nylon) modyfikowany włóknem szklanym. Zalecenia montażowe: średnica wiertła: 10 mm min. głębokość zakotwienia: ETA 25mm Zastosowanie: Lekkie materiały termoizolacyjne mocowanie styropianu KOŁKI DO MOCOWANIA STYROPIANU A - specjalna wzmocniona stopniowana konstrukcja korpusu łącznika (dająca odpowiednią sztywność) B - dodatkowe wzmocnienia talerza górnego C - szeroka strefa kotwiczenia D - specjalnie zaprojektowane wypustki talerza górnego (w celu polepszenia przyczepności zaprawy klejowej) E - oznakowanie strefy minimalnego kotwienia F - wyraźne oznakowanie producenta i rozmiaru łącznika w zewnętrznej części talerza (w celu łatwej identyfikacji jego rozmiaru po osadzeniu w ścianie) G - sztywny trzpień rozpierający (poliamid wzmocniony włóknem szklanym)możliwość mocowania trzpienia rozpierającego w dowolnym otworze talerza H - korpus łącznika wykonany ze specjalnie dobranego udarowego polipropylenu 10

11 Przeznaczone są one do wszystkich rodzajów materiałów budowlanych jak beton, cegły ceramiczne, cegły silikatowe, beton komórkowy. Właściwości: materiał: stal kwasoodporna gr. 1mm średnica frezowania: Ø64mm (+/- 1mm) głębokość frezowania: 21mm (+/-2mm) przystosowanydo zatyczek: Ø65mm. Zagłębiony montaż łącznika ejotherm STR U 2G z użyciem zaślepki systemowej. KES Zaślepka styropianowa 11

12 Sto-Ecotwist produkt opracowany przez firmy Sto i fischer Znakomicie nadaje się do stosowania zarówno w przypadku modernizacji jak i nowego czy starego budownictwa, w ociepleniach o dowolnej grubości izolacji. Parametr ejotherm STR U 2G ejotherm H1 eco ejotherm NTK U Głębokość zakotwienia 25 mm 25 mm 40 mm Nośność łącznika 1,5 kn 0,9 kn 0,9 kn Współczynnik CHI 0,001 W/ K 0,001 W/K 0,000 W/K Średnica talerzyka 60 mm 60 mm 60 mm Sztywność talerzyka 0,6 kn/mm 0,6 kn/mm 0,5 kn/mm Rodzaj trzpienia stalowy stalowy tworzywowy Typ montażu wkręcany wbijany wbijany Kategoria użytkowa wg ETA A,B,C,D,E A,B,C A,B,C Właściwości łączników ejotherm montaż płyt styropianowych do murów nośnych o osłabionej warstwie wierzchniej 12

13 Wysokość konstrukcyjna stropu 24cm Klasa energetyczna: A+ (R=0,7645 ) Wysokość Długość: Szerokość: Waga: Ilość na palecie: 31cm 50cm 24cm 7,3 kg/szt. 30szt. Kształtka wieńcowa TERMOBETjest uzupełnieniem rodziny produktów TERIVA TERMO SYSTEM.Dzięki innowacyjnemu połączeniu dwóch materiałów styropianu i betonu kształtka wieńcowa TERMOBET pozwala na bezpośrednią izolację termiczną wieńca, poprawiając izolacyjność termiczną o 441,43%. 13
