4.3. Katalog szczegółów budowlanych

Wielkość: px
Rozpocząć pokaz od strony:

Download "4.3. Katalog szczegółów budowlanych"

Transkrypt

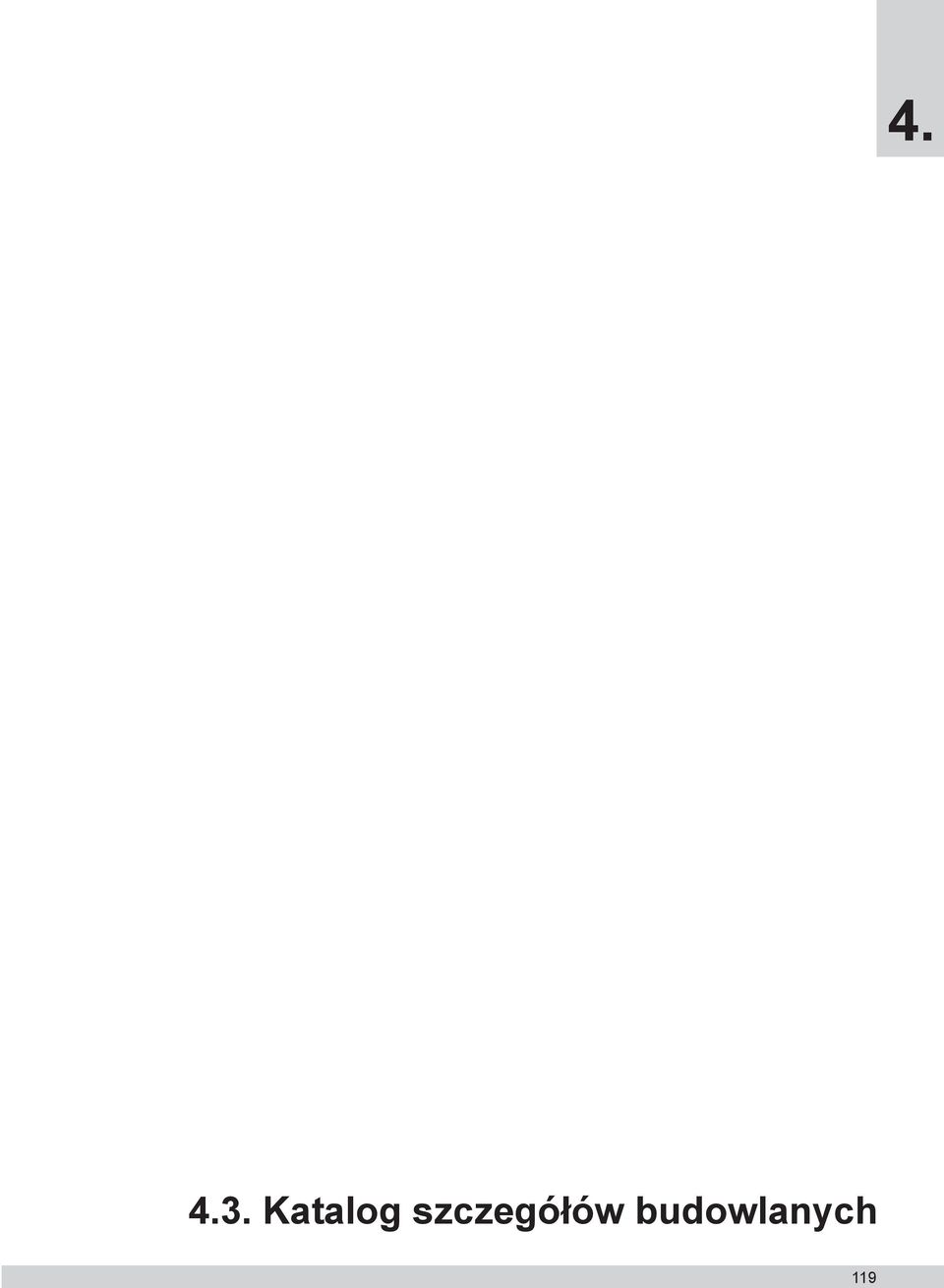

1 Katalog szczegółów budowlanych 119

2 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Detale ścian Detal przyziemia ściany jednorodnej LEGENDA: 1 ściana zewnętrzna z bloczków z betonu komórkowego, grubości 42,0 lub 36,0 cm, 2 ściana fundamentowa, 3 zasypka piaskowa, 4 pozioma izolacja termiczna z wełny mineralnej lub styropianu, 5 pionowa izolacja termiczna ze styroduru, 6 bitumiczna izolacja przeciwwilgociowa lub przeciwwodna, 7 jastrych podłogowy, 8 tynk zewnętrzny, 9 szczelina, cienkowarstwowa wyprawa tynkarska na wzmocnionej siatce z włókna szklanego. 120

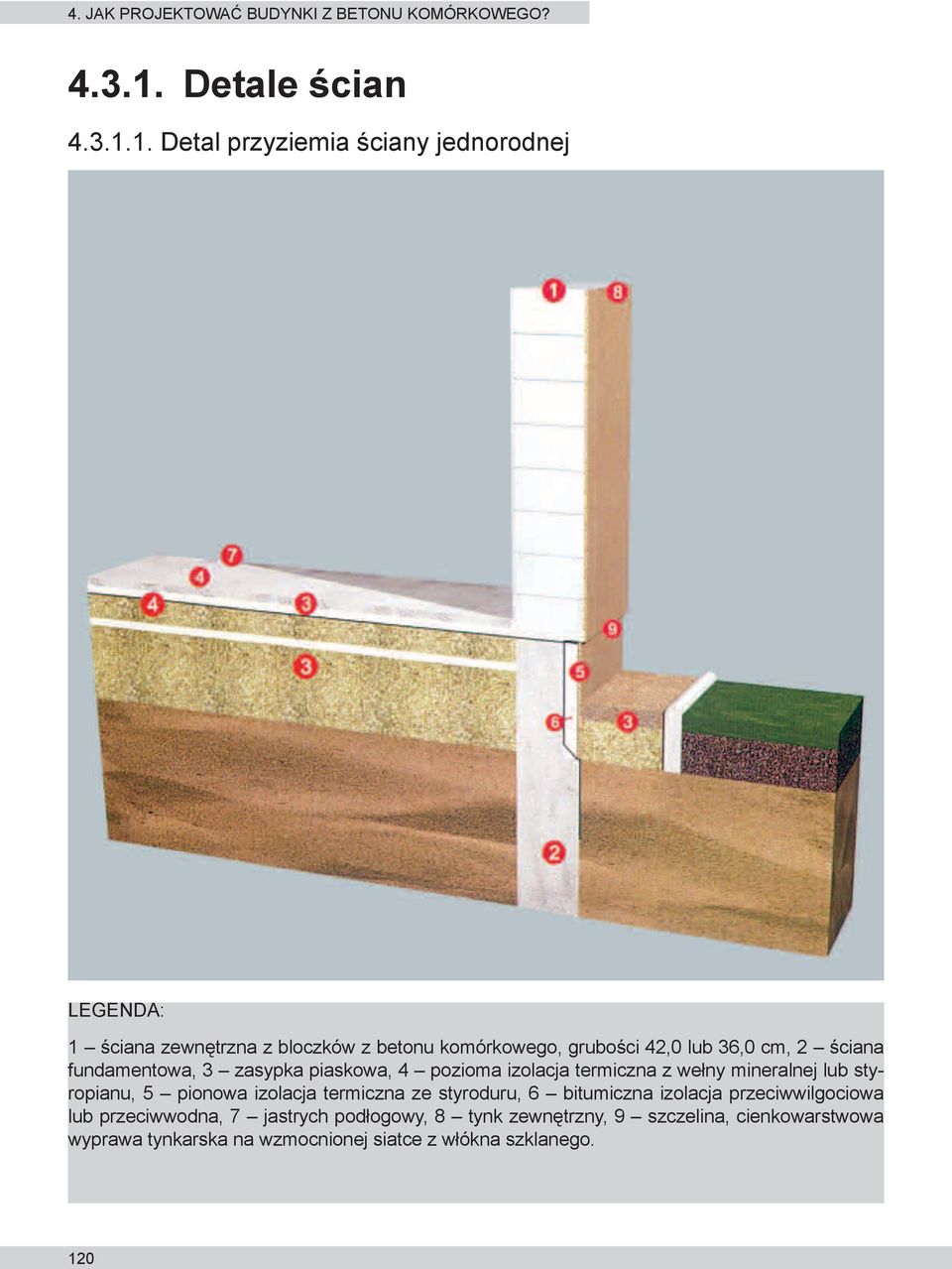

3 Detal przyziemia ściany warstwowej 4. LEGENDA: 1 ściana wewnętrzna z bloczków z betonu komórkowego, grubości 24,0 cm, 2 ściana fundamentowa, 3 zasypka piaskowa lub z gruntu rodzimego, 4 pozioma izolacja termiczna z wełny mineralnej, 5 pionowa izolacja termiczna ze styroduru, 6 bitumiczna izolacja przeciwwilgociowa lub przeciwwodna, 7 płyta stropowa, 8 warstwa licowa z cegły klinkierowej lub silikatowej grubości 12,0 cm, 9 lico ściany fundamentowej impregnowane wodochronne, 10 pustka wentylacyjna. Przebieg strumienia powietrza w szczelinie wentylacyjnej, nawiew powietrza zapewniają puste spoiny pionowe w warstwie licowej 121

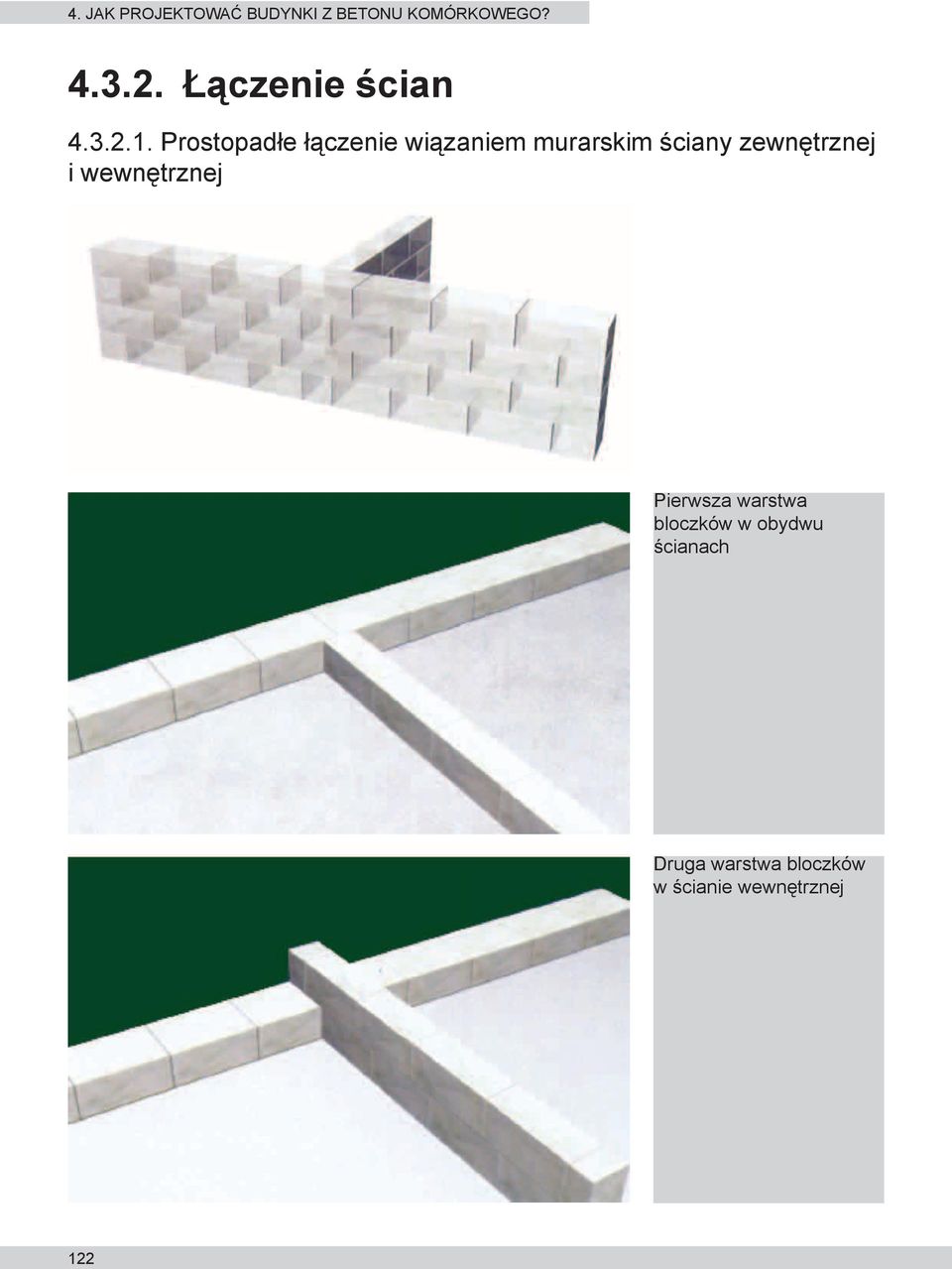

4 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Łączenie ścian Prostopadłe łączenie wiązaniem murarskim ściany zewnętrznej i wewnętrznej Pierwsza warstwa bloczków w obydwu ścianach Druga warstwa bloczków w ścianie wewnętrznej 122

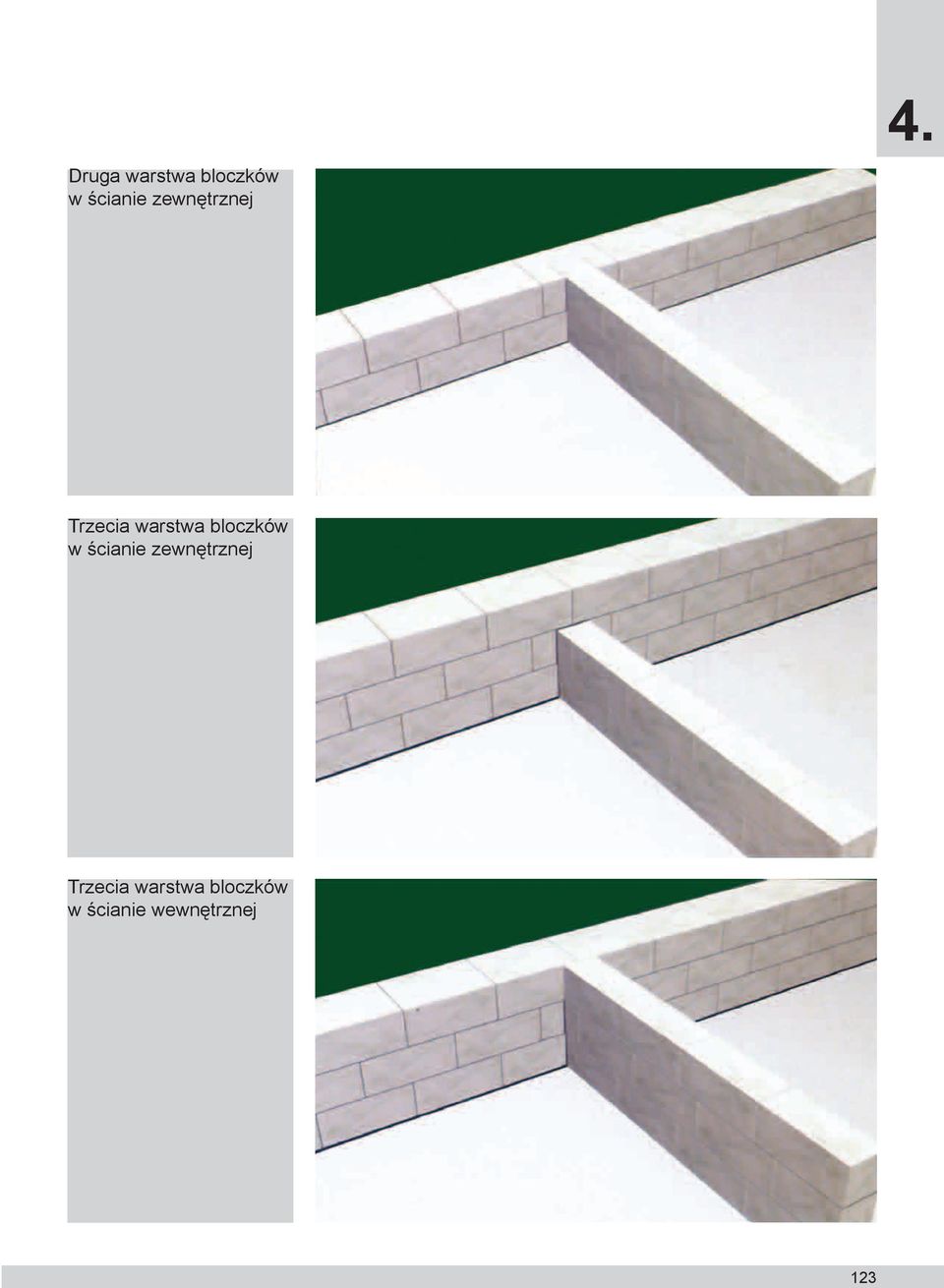

5 Druga warstwa bloczków w ścianie zewnętrznej 4. Trzecia warstwa bloczków w ścianie zewnętrznej Trzecia warstwa bloczków w ścianie wewnętrznej 123

6 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Łączenie ścian Prostopadłe łączenie wiązaniem murarskim ściany zewnętrznej w narożniku Pierwsza warstwa bloczków w obydwu ścianach Druga warstwa bloczków w obydwu ścianach 124

7 Prostopadłe łączenie ściany zewnętrznej i działowej za pomocą łączników ze stali ocynkowanej 4. Pierwsza warstwa bloczków w obydwu ścianach Połączenie za pomocą łącznika ze stali ocynkowanej Druga warstwa bloczków w ścianie zewnętrznej 125

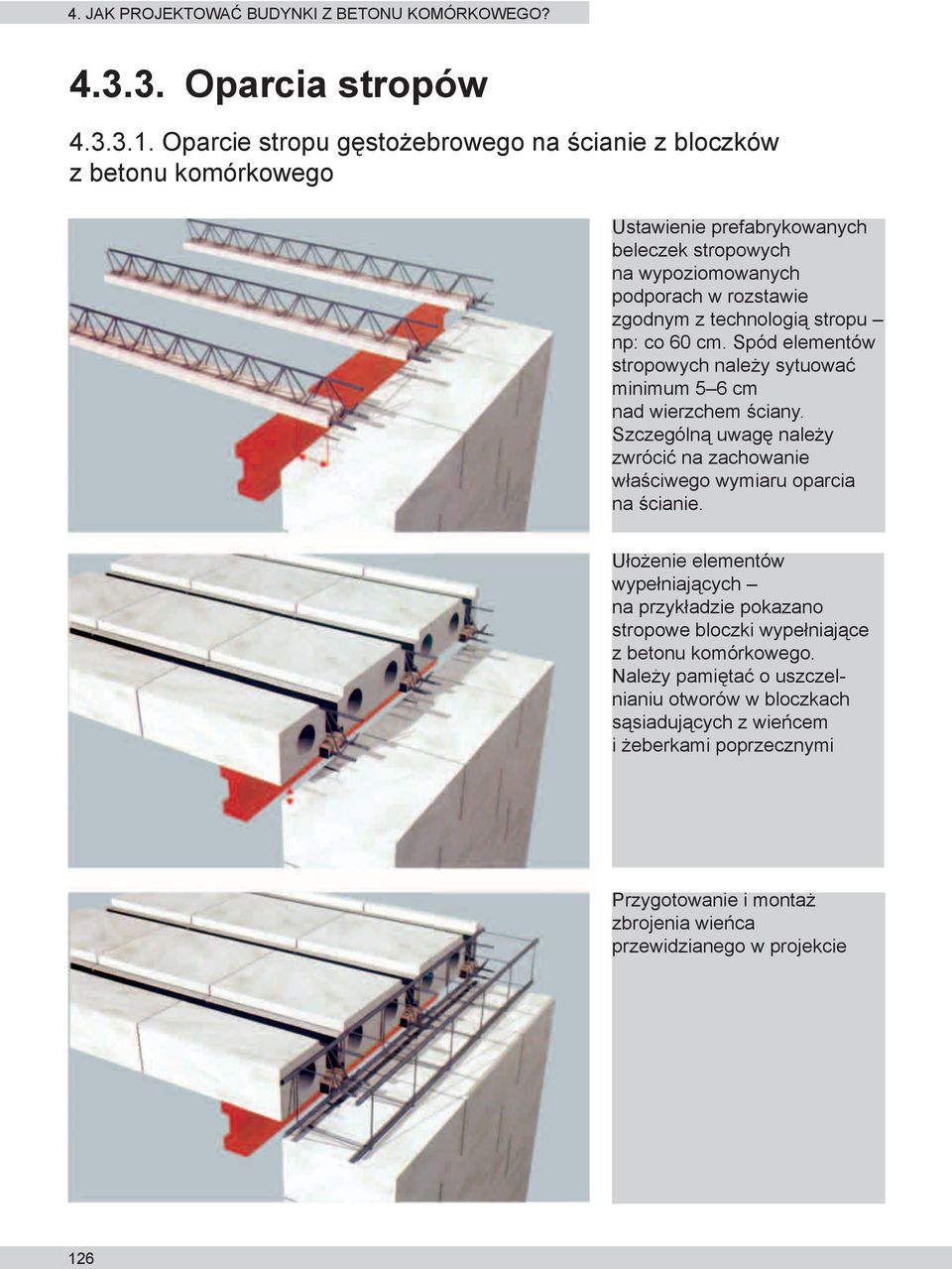

8 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Oparcia stropów Oparcie stropu gęstożebrowego na ścianie z bloczków z betonu komórkowego Ustawienie prefabrykowanych beleczek stropowych na wypoziomowanych podporach w rozstawie zgodnym z technologią stropu np: co 60 cm. Spód elementów stropowych należy sytuować minimum 5 6 cm nad wierzchem ściany. Szczególną uwagę należy zwrócić na zachowanie właściwego wymiaru oparcia na ścianie. Ułożenie elementów wypełniających na przykładzie pokazano stropowe bloczki wypełniające z betonu komórkowego. Należy pamiętać o uszczelnianiu otworów w bloczkach sąsiadujących z wieńcem i żeberkami poprzecznymi Przygotowanie i montaż zbrojenia wieńca przewidzianego w projekcie 126

9 4. Omurowanie wieńca płytkami z betonu komórkowego. Ułożenie ocieplenia wewnątrz wieńca od strony zewnętrznej ściany. W przypadku stosowania płytek fabrycznie ocieplanych, tę czynność należy pominąć. Montaż szalunku stabilizującego boczne ścianki wieńca wymurowane z płytek, oraz szalunku uszczelniającego szczelinę podlewki 5 6 cm. Wylanie betonu konstrukcyjnego do zazbrojonego szalunku wieńca, należy zadbać o staranne wypełnienie betonem szalunku wraz z przestrzenią podlewki, poprzez dokładne zawibrowanie 127

10 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Oparcia konstrukcji dachu Oparcie więźby krokwiowej na murłacie układanej na wieńcu nad stropem Ułożenie szalunku wieńca z kształtek U Przygotowanie i montaż zbrojenia, zgodnie z projektem. Osadzenie kotew mocujacych murłatę. Ocieplenie szalunku płytami z wełny mineralnej lub styropianu. Wypełnienie szalunku betonem konstrukcyjnym 128

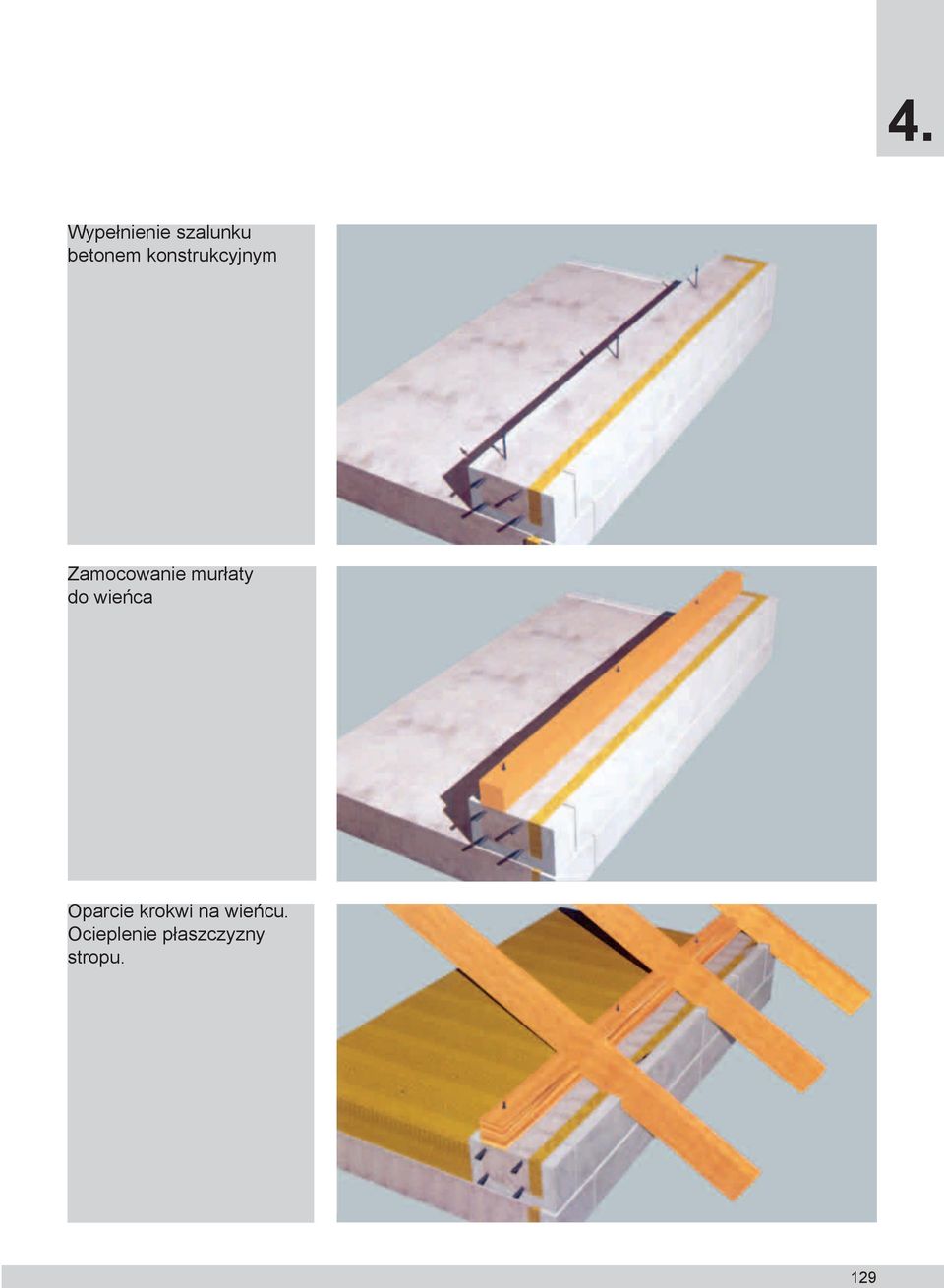

11 4. Wypełnienie szalunku betonem konstrukcyjnym Zamocowanie murłaty do wieńca Oparcie krokwi na wieńcu. Ocieplenie płaszczyzny stropu. 129

12 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Oparcia konstrukcji dachu Oparcie więźby płatwiowo-krokwiowej na ściance kolankowej Wmurowanie ścianki kolankowej na projektowaną wysokość. Pozostawienie szalunku z kształtek U na żelbetowe słupki podpierające wieniec kotwiący murłatę. Wmurowanie kształtek w pozostawioną przestrzeń. Przewiązanie poziomej spoiny łącznikami ze stali ocynkowanej. Ocieplenie szalunku płytami z wełny mineralnej lub styropianu. Wypełnienie szalunku słupków betonem konstrukcyjnym. Przewiązanie poziomej spoiny łącznikami ze stali ocynkowanej Ułożenie szalunku wieńca z kształtek U. Zasłonięcie przerw w szalunku płytkami z betonu komórkowego. 130

13 4. Przygotowanie i montaż zbrojenia, zgodnie z projektem. Osadzenie kotew mocujących murłatę. Ocieplenie szalunku płytami z wełny mineralnej lub styropianu. Wypełnienie szalunku betonem konstrukcyjnym. Zamocowanie murłaty do wieńca. Oparcie krokwi na wieńcu. 131

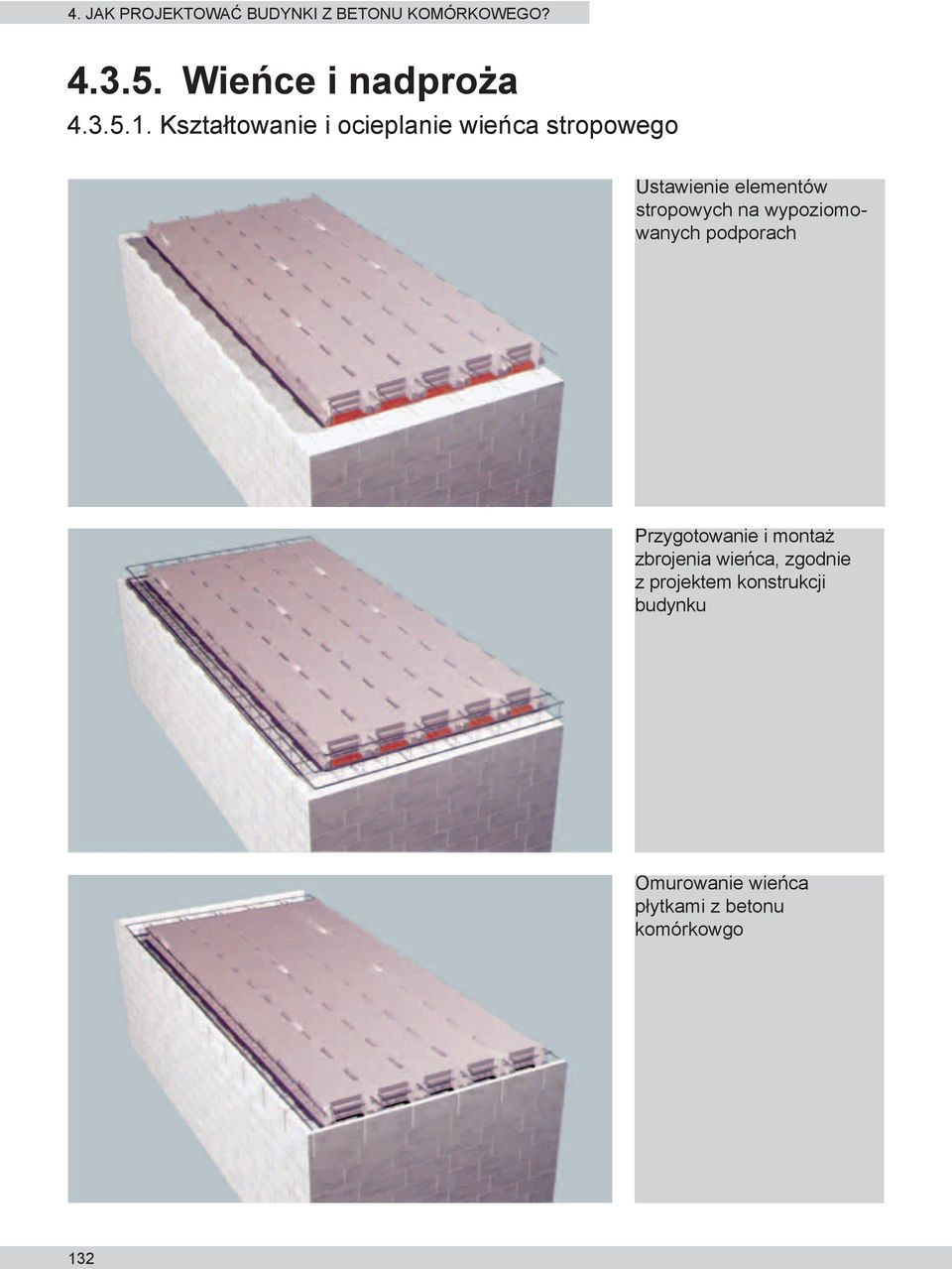

14 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Wieńce i nadproża Kształtowanie i ocieplanie wieńca stropowego Ustawienie elementów stropowych na wypoziomowanych podporach Przygotowanie i montaż zbrojenia wieńca, zgodnie z projektem konstrukcji budynku Omurowanie wieńca płytkami z betonu komórkowgo 132

15 4. Ułożenie ocieplenia wewnątrz wieńca od strony zewnętrznej ściany. W przypadku stosowania płytek fabrycznie ocieplanych, czynność tę należy pominąć. Montaż szalunku stabilizującego boczne ścianki wieńca wymurowane z płytek Wylanie betonu konstrukcyjnego do zazbrojonego szalunku wieńca. 133

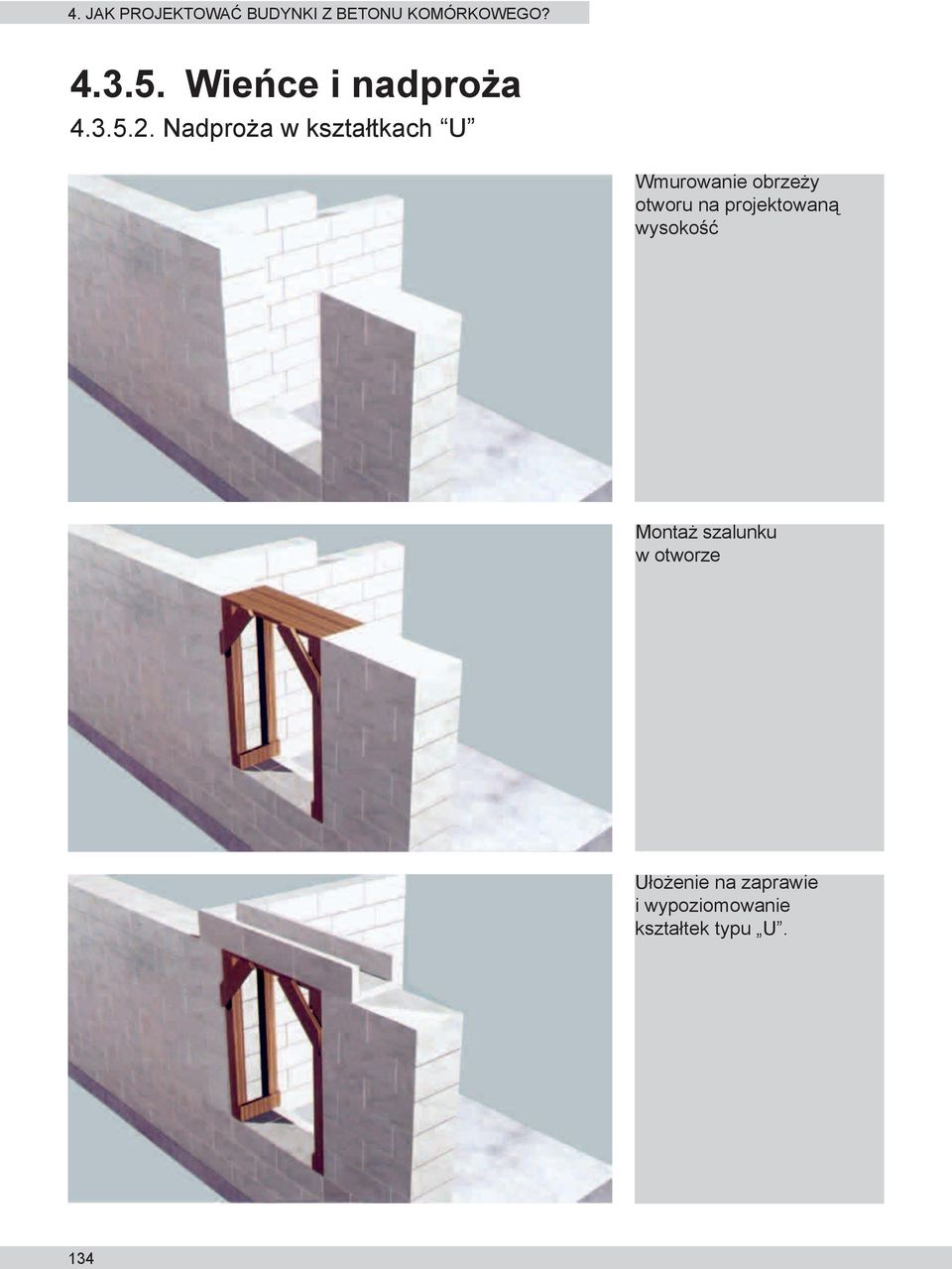

16 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Wieńce i nadproża Nadproża w kształtkach U Wmurowanie obrzeży otworu na projektowaną wysokość Montaż szalunku w otworze Ułożenie na zaprawie i wypoziomowanie kształtek typu U. 134

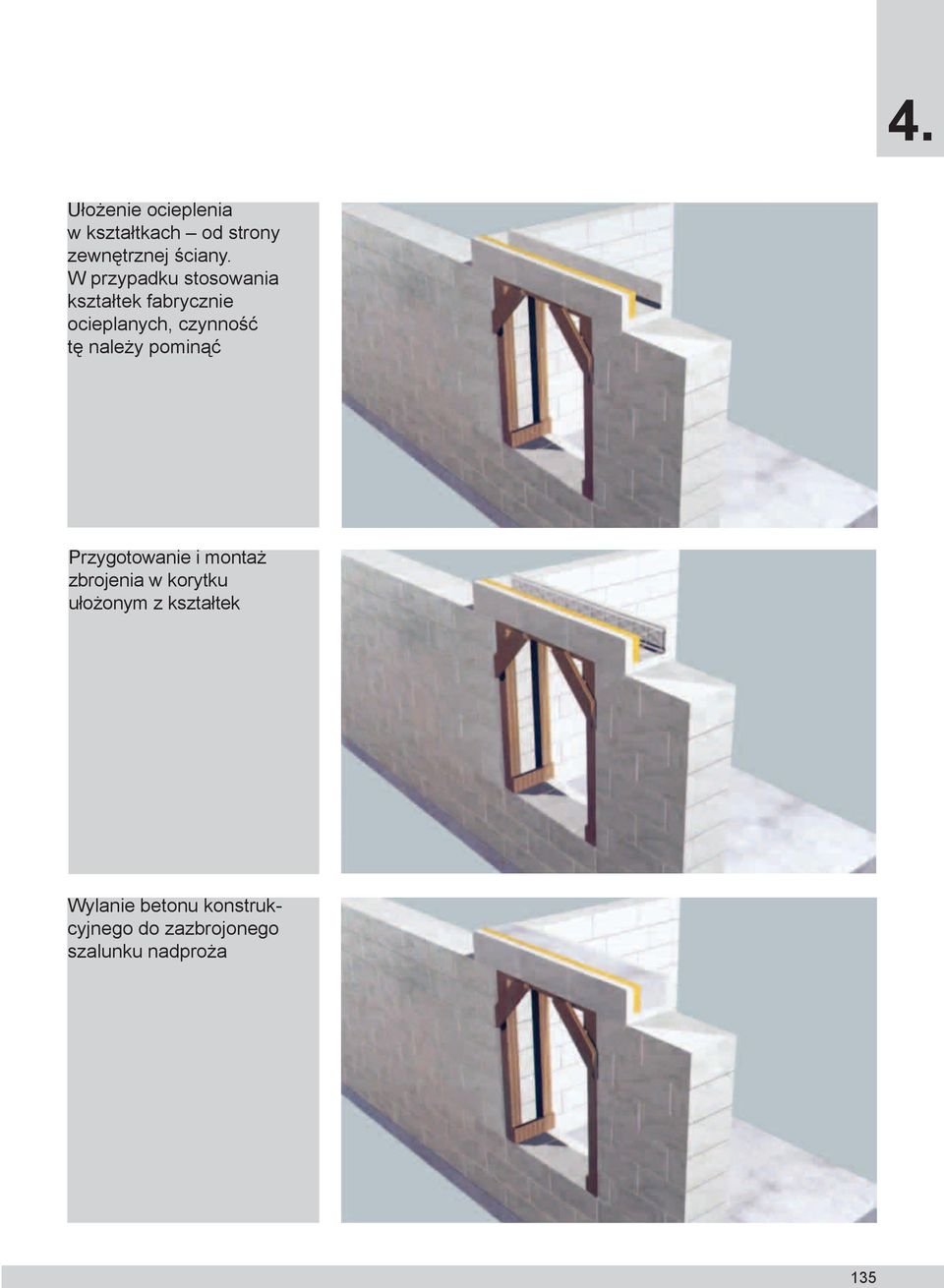

17 4. Ułożenie ocieplenia w kształtkach od strony zewnętrznej ściany. W przypadku stosowania kształtek fabrycznie ocieplanych, czynność tę należy pominąć Przygotowanie i montaż zbrojenia w korytku ułożonym z kształtek Wylanie betonu konstrukcyjnego do zazbrojonego szalunku nadproża 135

18 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Połączenia z elementami szkieletu Wypełnienie szkieletu żelbetowego ścianą zewnętrzną z bloczków z betonu komórkowego Ustawienie prefabrykowanych beleczek stropowych na wypoziomowanych podporach w rozstawie zgodnym z technologią stropu np: co 60 cm. Spód elementów stropowych należy sytuować minimum 5 6 cm nad wierzchem ściany. Szczególną uwagę należy zwrócić na zachowanie właściwego wymiaru oparcia na ścianie. Ułożenie ocieplenia z wełny mineralnej lub styropianu wzdłuż. W przypadku stosowania płytek fabrycznie ocieplanych, czynność tę należy pominąć. Omurowanie wieńca płytkami z betonu komórkowego. 136

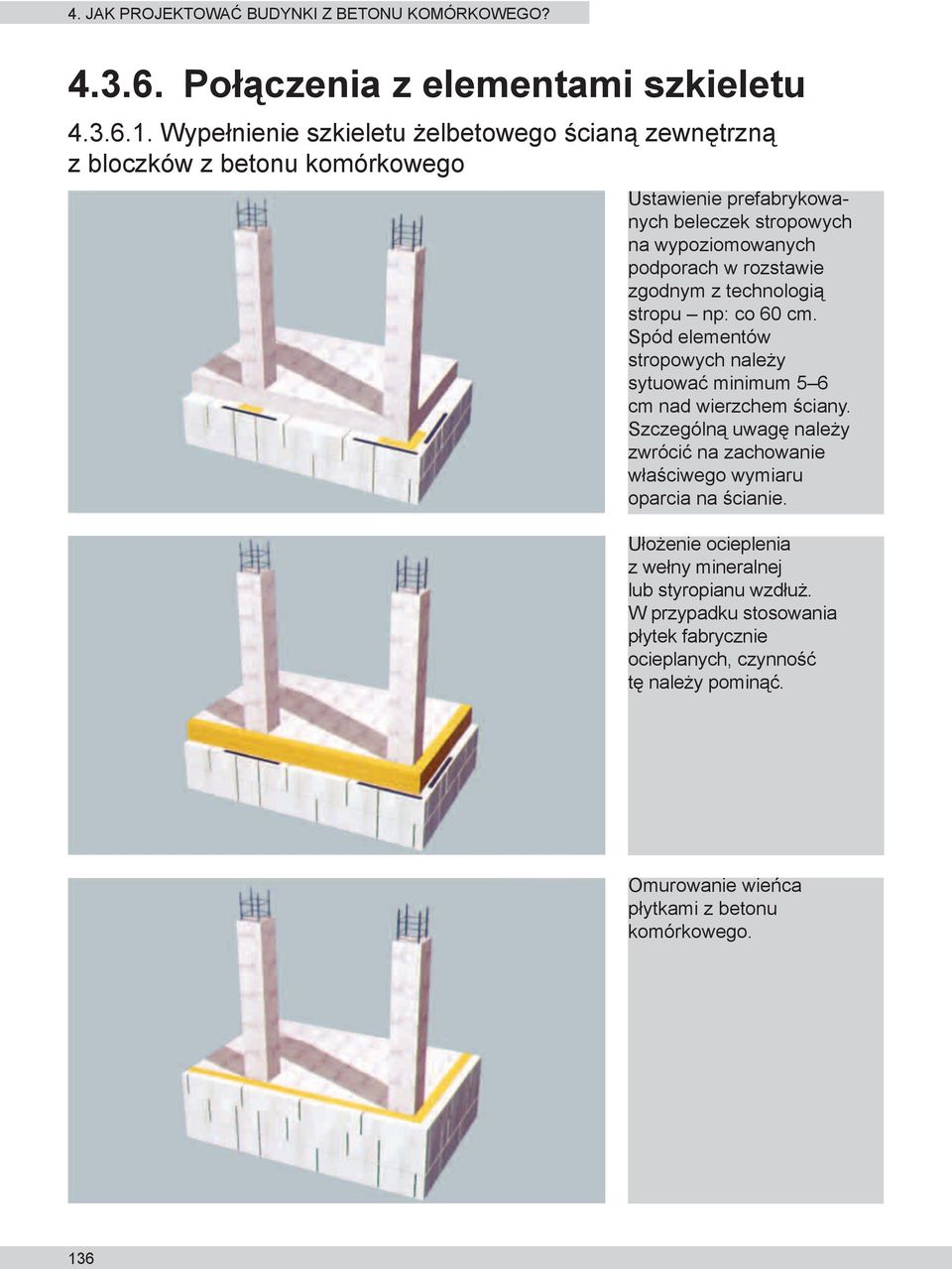

19 4. Ocieplenie elementów szkieletu płytami z wełny mineralnej lub styropianu. Murowanie pierwszej warstwy ściany wypełniającej z bloczków z betonu komórkowego. Izolację termiczną słupów należy omurować płytkami. Spoina pozioma pomiędzy płytkami i bloczkami zbrojona łącznikami ze stali ocynkowanej Murowanie kolejnych warstw ściany wypełniającej z zapewnieniem wiązania murarskiego bloczków i zbrojenia połączeń z płytkami 137

20 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Połączenia z elementami szkieletu Słupy szkieletu wylewane w szalunku z kształtek U Wymurowanie ściany na wysokość odpowiadającą wysokości kształtek U. Wymurowanie kształtek w pozostawioną przestrzeń. Przewiązanie poziomej spoiny łącznikami ze stali ocynkowanej. 138

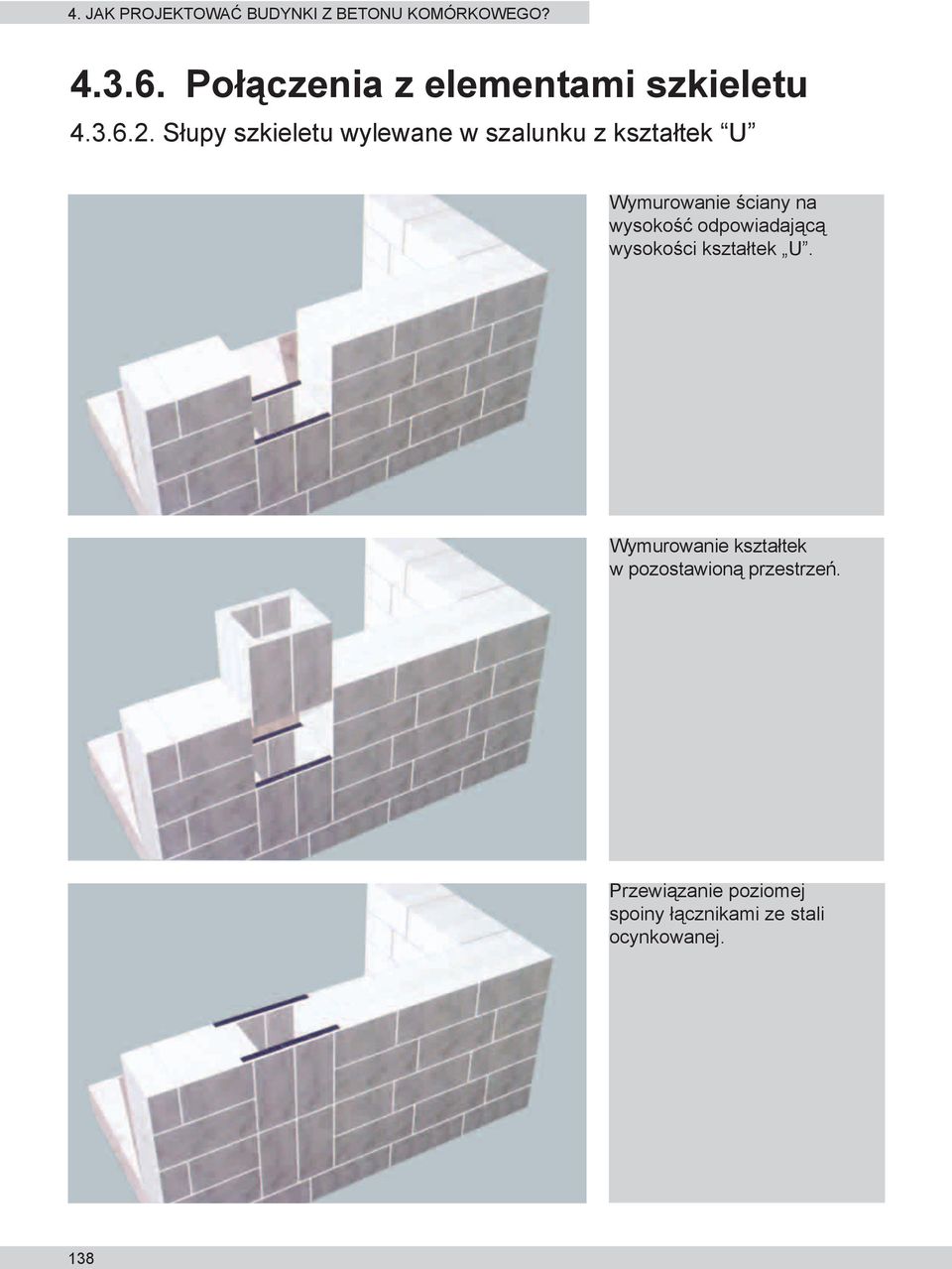

21 4. Ocieplenie szalunku płytami z wełny mineralnej lub styropianu. Przygotowanie i montaż zbrojenia, zgodnie z projektem. Wypełnienie szalunku betonem konstrukcyjnym. 139

22 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Dylatacje Dylatacja ścian budynku Wymurowanie pierwszej z dylatowanych ścian budynku. Wypełnienie projektowanej szczeliny dylatacyjnej płytami ze styropianu. Pozostawienie niewypełnionej przestrzeni na głębokość 10 cm od krawędzi ściany. Domurowanie drugiej z dylatowanych ścian budynku. Wypełnienie 10 cm szczeliny dwoma warstwami styropianu. 140

23 4. Osadzenie dylatacyjnych listew elewacyjnych. Wykonanie warstwy podkładowej tynku zewnętrznego. Wypełnienie szczeliny między listwami taśmą neoprenową lub kitem silikonowym. Wykonanie barwnej warstwy fakturowej tynku. 141

24 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Przewody kominowe i wentylacyjne Komin spalinowy z cegły pełnej Wymurowanie ściany budynku z pozostawieniem kotew w miejscu zgodnym z projektowanym przebiegiem przewodu kominowego. Wymurowanie podejścia z paleniska do przewodu kominowego. Wymurowanie przewodu kominowego z cegły palnej. 142

25 4. Ułożenie płyt izolacyjnych z wełny mineralnej grubości min. 3 cm. Omurowanie komina płytkami z betonu komórkowego o grubości min. 8 cm, z kotwieniem do ściany budynku. Wykonanie wyprawy tynkarskiej 143

26 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Przewody kominowe i wentylacyjne Komin wentylacyjny z kształtek ceramicznych w ścianie zewnętrznej Wymurowanie ściany zewnętrznej budynku z pozostawieniem kotew w miejscu zgodnym z projektowanym przebiegiem przewodu kominowego. Wymurowanie zewnętrznej warstwy z płytek i docieplenie warstwą styropianu lub wełny mineralnej Wymurowanie przewodu kominowego z ceramicznych elementów prefabrykownych. 144

27 4. Omurowanie komina płytkami z betonu komórkowego o grubości min. 8 cm, z kotwieniem do ściany budynku. Przygotowanie i montaż zbrojenia wieńca stropowego. Osadzenie stalowych tulei w wieńcu, zapewniających ciągłość przewodu wentylacyjnego. Wykonanie stropu z zalaniem wieńca betonem konstrukcyjnym. 145

28 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Przewody kominowe i wentylacyjne Komin wentylacyjny z kształtek z betonu komórkowego Wymurowanie ściany budynku zgodnie z projektowanym przebiegiem przewodu kominowego. Wyrównanie przewodu kominowego i ściany z rzędną spodu stropu Montaż rur SPIRO w przewodach wentylacyjnych 146

29 4. Przygotowanie i montaż zbrojenia wieńca stropowego. Osadzenie stalowych tulei w wieńcu, zapewniających ciagłość przewodu wentylacyjnego. Wykonanie stropu z zalaniem wieńca betonem konstrukcyjnym. Kontynuacja wykonania przewodu wentylacyjnego na następnej kondygnacji. 147

30 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Izolacje poziome Izolacja pozioma ścian budynku niepodpiwniczonego LEGENDA: Przebieg izolacji poziomej i pionowej 1 ściana zewnętrzna z bloczków z betonu komórkowego 2 ściana fundamentowa, 3 zasypka piaskowa, 4 pozioma izolacja termiczna z wełny mineralnej lub styropianu, 5 pionowa izolacja termiczna ze styroduru, 6 bitumiczna izolacja przeciwwilgociowa lub przeciwwodna, 7 jastrych podłogowy, 8 tynk zewnętrzny, 9 szczelina, cienkowarstwowa wyprawa tynkarska na wzmocnionej siatce z włókna szklanego. 148

31 Izolacja pozioma ściany budynku podpiwniczonego 4. LEGENDA: Przebieg izolacji poziomej i pionowej 1 ściana zewnętrzna z bloczków z betonu komórkowego 2 ściana fundamentowa, 3 zasypka piaskowa, 4 pozioma izolacja termiczna z wełny mineralnej lub styropianu, 5 pionowa izolacja termiczna ze styroduru, 6 bitumiczna izolacja przeciwwilgociowa lub przeciwwodna, 7 jastrych podłogowy, 8 tynk zewnętrzny, 9 szczelina, cienkowarstwowa wyprawa tynkarska na wzmocnionej siatce z włókna szklanego. 149

32 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Balkony Balkon wspornikowy zbrojony z zastosowaniem łącznika termoizolacyjnego Tradycyjne kotwienie płyty balkonowej w wieńcu powoduje powstanie mostka termicznego. Wyeliminowanie tego zjawiska jest możliwe dzięki zastosowaniu łączników termoizolacyjnych. Zbrojenie łącznika składa się z prętów i trzpieni przechodzących przez wkładkę termoizolacyjną, najczęściej wykonaną ze styropianu ekstrudowanego, styroduru itp. Pręty i trzpienie zapewniają przeniesienie momentów i sił tnących, a wkładka umożliwia zachowanie ciągłości izolacji termicznej. Na schemacie pominięto zbrojenie prętami rozdzielczymi płyty balkonowej. 150

33 Balkon wspornikowy oparty na żeberkach kotwionych w stropie 4. Jednym ze sposobów ograniczania powierzchni mostka termicznego jest zastosowanie systemu żeberek nośnych, zwykle cm, kotwionych w stropie co cm. Żeberka takie ograniczają powierzchnię mostka termicznego o około 75%. W przestrzeni pomiędzy żeberkami należy zachować ciągłość izolacji termicznej. 151

34 4. JAK PROJEKTOWAĆ BUDYNKI Z BETONU KOMÓRKOWEGO? Balkony Balkon wspornikowy zbrojony tradycyjnie, otoczony izolacją termiczną Tradycyjne kotwienie płyty balkonowej w wieńcu powoduje powstanie mostka termicznego. Wyeliminowanie tego zjawiska jest możliwe dzięki zastosowaniu izolacji termicznej. otaczającej całą płytę balkonową. Rozwiązanie takie jest jednak używane sporadycznie. Wynika to z konieczności stosowania skomplikowanych technologicznie i kosztownych rozwiązań izolacji i posadzki płyty balkonowej. 152

35 Balkon wspornikowy oparty na niezależnej konstrukcji 4. Kolejnym ze sposobów likwidacji mostka termicznego jest zastosowanie niezależnej konstrukcji nośnej płyt balkonowych. Takie rozwiązanie ogranicza jednak możliwość rozbudowania dolnych kondygnacji budynku (sklepy, garaże) poza lico ściany zewnętrznej. 153

36 154
