1 MICROINWERTER WVC W/230V Instrukcja instalacji i obsługi
2 Dziękujemy za wybranie naszego microinvertera. Microinwerter wraz z modemem i oprogramowaniem monitorującym służy do wykonania systemu zarządzania i kontroli instalacji solarnych. Nowatorski sposób zbierania i przesyłu danych umożliwia wykonanie systemu bez konieczności wykonywania dodatkowych kosztownych instalacji. Dodatkowym atutem naszego systemu jest jego elastyczność, umożliwiająca użytkowanie zarówno w niewielkich instalacjach przydomowych, ale przede wszystkim w rozległych fermach solarnych. Łatwość obsługi i przejrzystość prezentowanych danych pozwalają na szybkie reagowanie na możliwe usterki i usprawniają ich lokalizacje nawet w bardzo rozbudowanych systemach. Zawartość 1. Działanie systemu 2. Parametry techniczne 3. Instrukcja montażu i uruchomienie Montaż Sygnalizacja diodami LED Podłączenie do instalacji jednofazowej Podłączenie do instalacji trójfazowej 4. Wykresy testowe 5. Komunikacja microinwertera z komputerem 6. Modem WVC 7. Oprogramowanie monitorująco-zarządzające 2
3 1. Działanie systemu 3 Microinwerter WVC W/230V SOLINV-030 Przesyłanie danych (informacji) poprzez instalację elektryczną: Microinwerter wykorzystuje typową instalację elektryczną prądu zmiennego jako nośnik do komunikowania się pomiędzy innymi microinwerterami i komputerem PC. Jest to możliwe dzięki generowaniu przez microinwerter modulowanych sygnałów o częstotliwości 60 Hz, którymi są przesyłane dane informujące o parametrach pracy paneli solarnych. Dodatkowo wysyłane są parametry pracy microinwertera. Częstotliwość modulacji fali nośnej: 60 Hz (z możliwością dostosowywania) Sposób komunikacji: interfejs szeregowy TTL Szybkość: 300 BPS Port szeregowy: 9600 BPS (z możliwością dostosowania w zależności od potrzeb) Tryb modulacji: FSK + DSSS Dystans przesyłania danych: 400 m 6-cio stopniowe wyszukiwanie punktu mocy: W dni pochmurne, prąd wytwarzany przez panele solarne jest bardzo mały, więc microinwerter został wyposażony w funkcje automatycznego 6-cio stopniowego wyszukiwania maksymalnego dostępnego punktu mocy. Automatycznie zostanie uruchomiony cykl 6-cio krotnego wyszukiwania Zakres wyszukiwania zmienia się od wartości maksymalnej do minimalnej W trakcie wyszukiwania dioda sygnalizacyjna LOW będzie pulsować, a punkt wyszukiwania będzie się zmieniał od wartości zero do maksymalnej. Cykl zostanie powtórzony 6 razy i zablokowany na maksymalnej wartości dostępnej mocy. Po zakończeniu cyklu dioda ST zaświeci się w sposób ciągły Pełny 6-cio stopniowy cykl wyszukiwania zajmuje około 10 minut Szeroki zakres napięcia wejściowego: Możliwość pracy z panelami solarnymi w szerokim zakresie napięcia wejściowego. Zakres napięcia wejściowego prądu stałego: V Dwustopniowa konwersja napięcia Wysokiej częstotliwości Dwu- i Jednokierunkowa funkcja zasilania sieci: Bezpośrednia modulacja wysokiej częstotliwości. Generowanie półfali prądu zmiennego Dwukierunkowa funkcja oznacza bezpośrednią konwersję obciążenia oraz możliwość odwrócenia bieżącego przesyłu Zakres częstotliwości wyjściowej: Możliwa praca w instalacji prądu zmiennego o częstotliwości 50 oraz 60 Hz pasmo dopasowania częstotliwości prądu zmiennego: od 48 Hz do 63 Hz Bezpośrednie podłączenie do paneli solarnych: Dzięki korzystaniu z precyzyjnej funkcji MPPT oraz APL, microinwerter automatycznie w maksymalny sposób maksymalnie wyzyskuje moc z paneli solarnych. Dokładność działania funkcji MPPT: 0,1 V Blokada mocy: 10 W (wyjście prądu zmiennego)
4 Precyzyjne wykrywanie kąta zerowego prądu zmiennego: Microinwerter do pomiaru kąta zerowego wykorzystuje budowany wzmacniacz mierzący kąt pomiędzy fazą a izolacją i przesyła do MCU w celu bardzo precyzyjnego pomiaru i analizy. Wysoka dokładność pomiaru (<1%) umożliwia bardzo dokładne wzajemne dopasowanie częstotliwości fazy. Przesunięcie fazowe prądu zmiennego: <1% Poziom ochronny uziemienia: 0,2 V AC Przełączanie częstotliwości prądu zmiennego: 50 Hz / 60 Hz Generowanie regularnej sinusoidy: Microinwerter wykorzystuje funkcję SPWM. Sinusoida wyjściowa: wyrównywanie nieregularności sinusoidy generowanej przez funkcję PWM poprzez rozszerzoną funkcję SPWM Funkcja rozpoznawania intensywności oświetlenia słonecznego: Przy wykorzystaniu najnowszej technologii rozpoznawania jasności. Różne kąty oświetlenia i intensywność oświetlenia paneli solarnych skutkują różną wartością wytwarzanego prądu wyjściowego. Zaawansowane oprogramowanie umożliwia dostosowania i poprawna pracę kontrolera z panelami o różnej intensywności oświetlenia. Punkt określania intensywności oświetlenia: próbkowanie aktualnego punktu mocy paneli solarnych wysoka precyzja pobierania próbek poprzez zintegrowany system pomiarowy Automatyczne blokowanie mocy (APL - Automatically Power Lock): Przy wahaniach wartości prądu używana jest funkcja MPPT, dostosowująca wartość prądu do punktu mocy maksymalnej. Jej rozszerzeniem jest funkcja APL - microinwerter automatycznie zablokuje wartość w punkcie mocy maksymalnej, co skutkuje wytwarzaniem bardziej stabilnej mocy wyjściowej. Blokada Mocy: największy próbkowany punkt funkcji MPPT Automatyczne dopasowanie do każdego obciążenia: Przystosowywanie się do dowolnego obciążenia sieciowego. Stała wartość prądu i mocy wyjściowej: Microinwerter wytwarza prąd o stałej wartości i mocy, niezależnie od przeciążeń lub przeładowania ze strony paneli solarnych. Automatyczne wyłączenie w przypadku awarii sieci energetycznej: W przypadku awarii miejskiej sieci energetycznej, microinwerter dokona automatycznego wyłączenia instalacji wyjściowej. Zestaw wielu microinwerterów: Wiele microinwerterów połączonych równolegle może łącznie wytwarzać dużą moc. 4
5 Technologia MPPT Śledzenie najlepszego punktu mocy: Microinwerter wykorzystuje technologię MPPT (Maximum Power Point Tracking) w celu wyzyskania maksymalnej mocy z paneli słonecznych. Używany do tego celu precyzyjny algorytm działa w pełni automatycznie i nie potrzebuje żadnej ingerencji ze strony użytkownika. Kontroler śledzi wartości maksymalne napięcia pod obciążeniem (Vmp) generowane przez panel, zmieniające się zależnie od pory roku, pory dnia, warunków pogodowych i zapewnia maksymalne wykorzystanie uzyskanej mocy. Łączenie microinwerterów w zestawy: Aby osiągnąć wyższą moc, microinwertery można łączyć w zestawy. Przykładowo połączenie w zestaw 4 microinwerterów o mocy 260 W każdy pozwala uzyskać sumaryczną moc o wartości 1040 W. Liczba zestawów nie jest w żaden sposób ograniczona. Napięcie wejściowe (DC): Zakres napięcia wejściowego wynosi od 22 V do 50 V. Zalecamy stosowanie z panelami solarnymi o mocy powyżej 30 W i standardowym napięciu 36 V. Najlepszą efektywność działania można osiągnąć stosując kilka połączonych ze sobą paneli solarnych, co pozwala zwiększyć napięcie wejściowe i skutkuje rozszerzeniem zakresu napięcia w jakim pracuje microinwerter. Napięcie wyjściowe (AC): Zakres napięcia wyjściowego microinwertera pracującego w sieci o napięciu 220 V AC wynosi V, 50 Hz, pracującego w sieci 110 V AC wynosi V, 60 Hz. Zalecenia i uwagi: Wszystkie połączenia należy wykonać starannie i dokładnie, zgodnie z zaleceniami i uwagami zamieszczonymi w niniejszej instrukcji. W przypadku jakichkolwiek wątpliwości prosimy o kontakt z naszym wykwalifikowanym personelem celem ich wyjaśnienia. Zabrania się otwierania i dokonywania jakichkolwiek modyfikacji microinwertera. Tylko wykwalifikowany personel jest do tego upoważniony. Zalecamy instalowanie microinwertera w miejscach zapewniających swobodny przepływ powietrza aby chronić microinwerter przed przegrzaniem. Jednocześnie należy unikać miejsc z materiałami łatwopalnymi lub narażonymi na eksplozję. Należy zachować szczególną ostrożność istnieje ryzyko niebezpiecznego dla życia i zdrowia porażenia prądem elektrycznym. 5
6 2. Parametry techniczne: Microinwerter WVC W/230V SOLINV-030 opis parametry Model WVD-260W-230V/50Hz Rekomendowana moc paneli 300 Wpv Maksymalny prąc paneli (DC) 20 A Maksymalna moc wyjścia (AC) 260 W Maksymalne napięcie panela solarnego (DC) 50 V Zakres napięcia wejściowego (DC) 22 V 50 V Maksymalny współczynnik mocy 0,99 Zabezpieczenie wejścia DC bezpiecznik Zakres napięcia wyjściowego (AC) 190 V 260 V Zakres częstotliwości wyjścia (AC) 40 Hz 63 Hz Zakłócenia harmoniczne THDIAC < 5% Zakłócenia fazy AC < 0,5% Ochrona wyspowa VAC, fac Ochrona przeciwzwarciowa ogranicznik prądu Sygnalizacja 2 kolorowe diody LED Sposób przesyłania danych modulacja 60 Hz Pobór mocy w stanie czuwania < 1 W Pobór mocy w czasie nocy < 1 W Zakres temperatur pracy 25 C +60 C Wilgotność 0 100% Stopień ochronny IP65 Wymiary (szerokość x wysokość x grubość) 191 x 176 x 38 mm Waga 0,83 kg Kompatybilność elektromagnetyczna EN50081, EN50082 Zgodność z siecią energetyczną EN , EN62109 Test sieciowy DIN VDE 1026 UL1741 Certyfikat CE, CEC 6

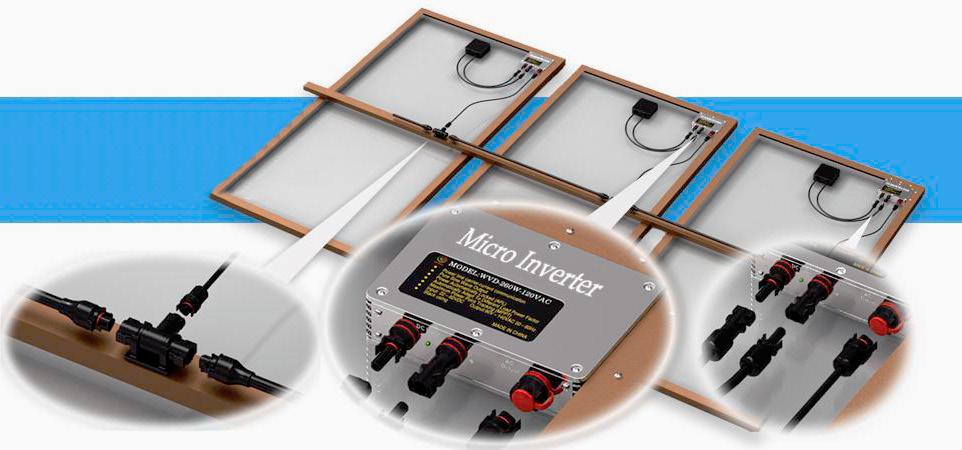

7 3. Instrukcja montażu i uruchomienia: 1. Za pomocą 4 wkrętów 4x10 mm zamocować microinwerter na tylnej ścianie panela solarnego (ilustracja poniżej). 2. Podłącz 2 wtyki od paneli solarnych do microinwertera wtyk plus (+) do gniazda plus (+), wtyk minus ( ) do gniazda minus ( ) zgodnie z ilustracją poniżej: 7
8 3. Podłączenie wyjścia AC podłącz przewód sieciowy do wodoszczelnej wtyczki zgodnie z ilustracją poniżej: przewód zerowy przewód fazowy przewód uziemienia przewód zerowy przewód fazowy przewód uziemienia 4. Podłącz przewód sieciowy AC do gniazda AC microinwertera zgodnie z ilustracją poniżej: 8
9 Sygnalizacja diodami LED: Po zakończeniu wszystkich podłączeń, można potwierdzić poprawność ich wykonania obserwując diody LED. Kolor i sposób wyświetlania (czerwony, zielony, światło ciągłe lub migające) informują o stanie i jakości podłączenia. Czerwona dioda LED informuje o nieprawidłowościach w obwodzie zasilania. Kolor zielony informuje o poprawności podłączeń. Poniżej są opisane typowe wskazania diod: CZERWONA dioda LED sygnalizacja możliwych usterek: 1. Zasilanie jest odcięte 2. Awaria w układzie paneli solarnych 3. Błąd w obwodzie sieci energetycznej 4. Zbyt niskie lub zbyt wysokie napięcie z paneli solarnych (ochrona microinwertera) 5. Zbyt wysoka temperatura (ochrona microinwertera) ZIELONA dioda LED: Migająca microinwerter sygnalizuje stan dopasowywania parametrów pracy Świecąca się światłem ciągłym poprawna praca microinwertera Podłączenie do instalacji jednofazowej: Schemat podłączenia microinwertera z siecią jednofazową przedstawia ilustracją poniżej: przewód fazowy przewód zerowy przewód uziemienia podłączenie do instalacji jednofazowej Podłączenie do instalacji trójfazowej: Schemat podłączenia microinwertera z siecią trójfazową przedstawia ilustracją poniżej oraz ilustracje na stronie kolejnej: 9
10 microinwerter instalacja trójfazowa skrzynka rozdzielcza podłączenie do instalacji trójfazowej uziemienie skrzynka rozdzielcza licznik energii elektrycznej uziemienie 10

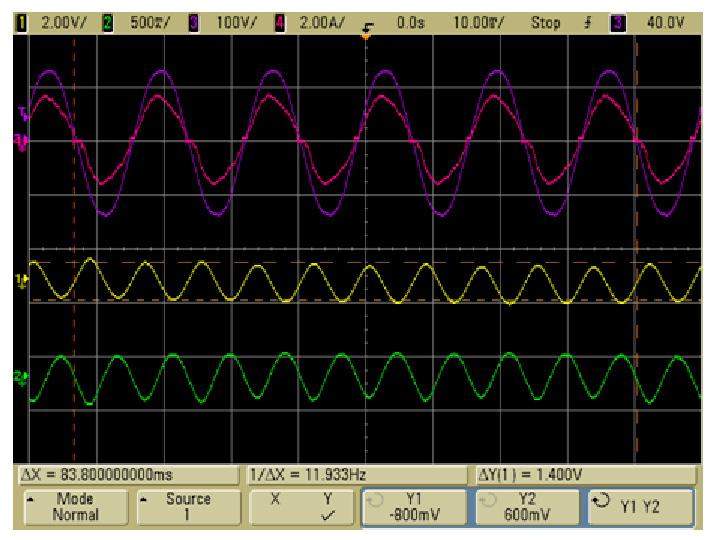

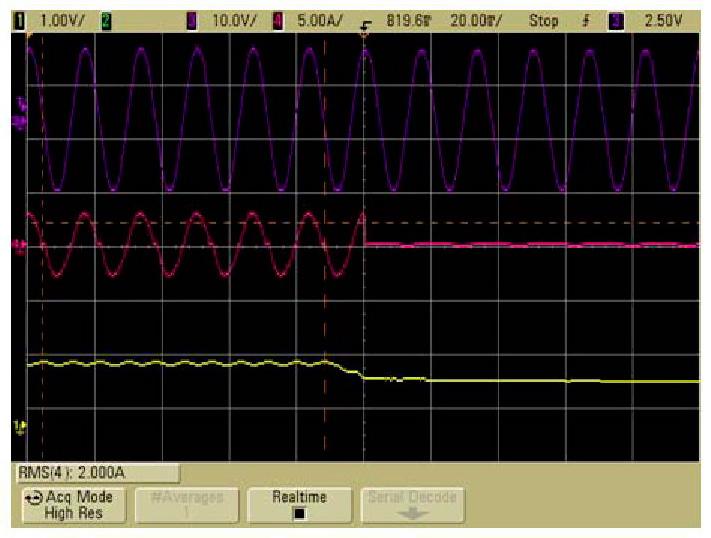

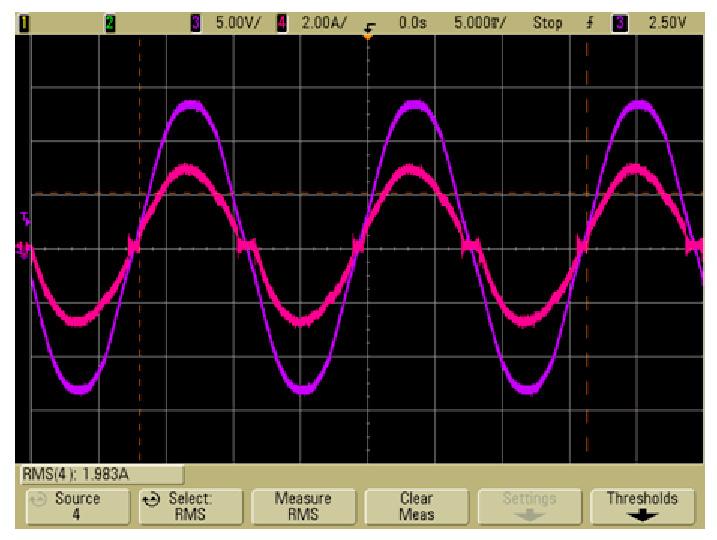

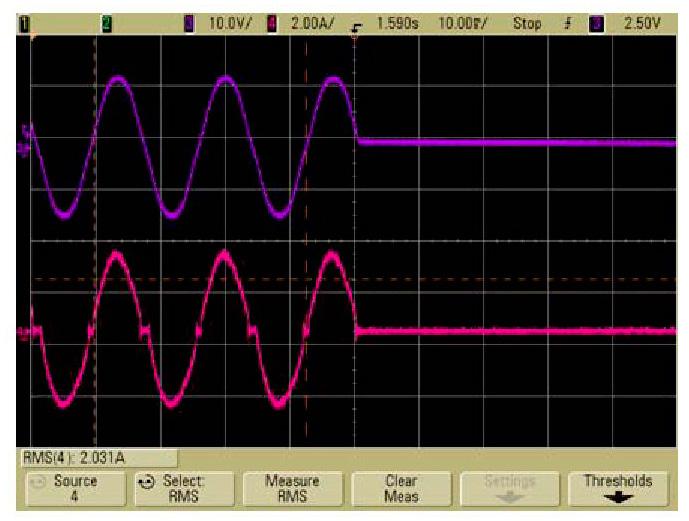

11 3. Wykresy testowe: Poniższe ilustracje przedstawiają wykresy i przebiegi: napięcia sieci, natężenie prądu w sieci, transfer danych oraz napięcia funkcji MPP. Kolor wykresu przedstawia odpowiednio: żółty napięcie na wejściu z paneli solarnych, zielony prąd na wejściu z paneli solarnych, fioletowy wartość napięcia w sieci, karmazynowy prąd w sieci. Ochrona wyspowa kiedy wartość prądu w sieci spadnie na skutek awarii do zera, system dokonał wyłączenia awaryjnego. Tryb nocny: kiedy napięcie wejściowe spadnie poniżej poziomu minimalnego, system automatycznie się rozłączy. Wykres napięcia i natężenia prądu z paneli solarnych 11

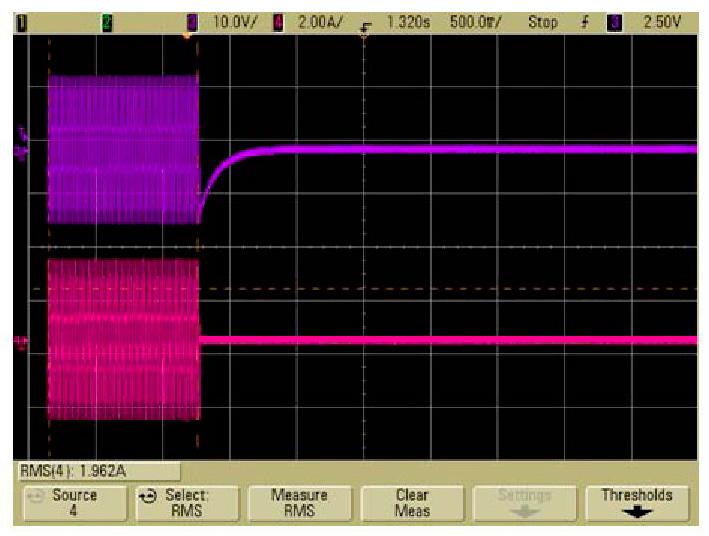

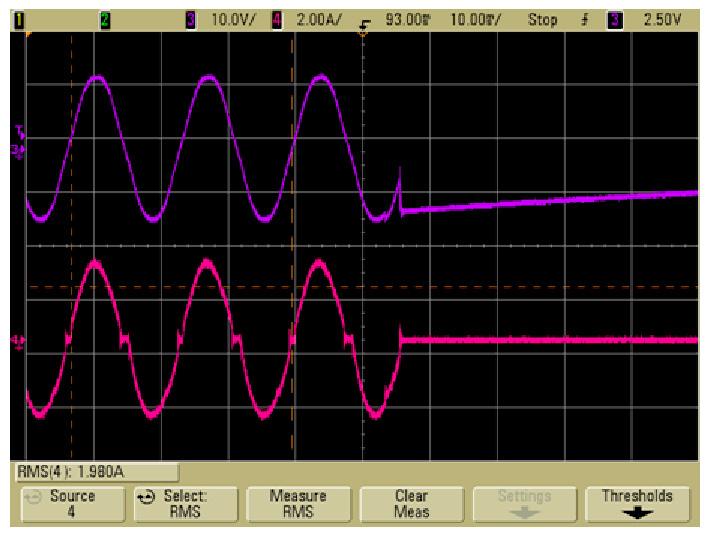

12 wykres napięcia i natężenia prądu w sieci energetycznej Ochrona wyspowa awaria sieci spadek natężenia prądu w sieci, system dokonał wyłączenia awaryjnego. Ochrona wyspowa awaria sieci spadek napięcia prądu w sieci, system dokonał wyłączenia awaryjnego. 12
13 5. Komunikacja microinwertera z komputerem: Nasz nowatorski system komunikacji został zaprojektowany do obsługi i komunikacji pomiędzy mikroiwerterem (panel solarny) a komputerem osobistym, przy wykorzystaniu istniejącej instalacji elektrycznej jako sieci do przesyłania danych. Charakteryzuje się łatwą instalacją, niskimi kosztami uruchomienia, prostotą obsługi i możliwością monitorowania i rozwiązywania wszelkich parametrów i problemów w instalacjach solarnych. Do komunikacji wykorzystana jest instalacja elektryczna, co pozwala przesyłać dane również na duże odległości za pośrednictwem modemu WVC i umożliwia stworzenie centralnego monitoringu instalacji solarnej. Wszystkie microinwertery w instalacji solarnej są monitorowane w nieprzerwanym 24-godzinnym cyklu. System komunikacyjny składa się z trzech głównych komponentów: 1. Microinwertera(ów) WVC 2. Modemu(ów) WVC 3. Elementów sieciowych Aby możliwe była wzajemna komunikacja, system musi być zbudowany wyłącznie na naszych komponentach. Nie jest możliwe funkcjonowanie z elementami pochodzącymi od innych producentów. Sposób budowania nawet najbardziej rozległej sieci przedstawia poniższa ilustracja: Struktura budowania rozległej sieci monitorującej Filtr sieciowy Filtr sieciowy Modem WVC Modem WVC Farma paneli solarnych z microinwerterami (ilość do 100 szt.) Farma paneli solarnych z microinwerterami (ilość do 100 szt.) Filtr sieciowy Filtr sieciowy Modem WVC Modem WVC Farma paneli solarnych z microinwerterami (ilość do 100 szt.) Farma paneli solarnych z microinwerterami (ilość do 100 szt.) 13

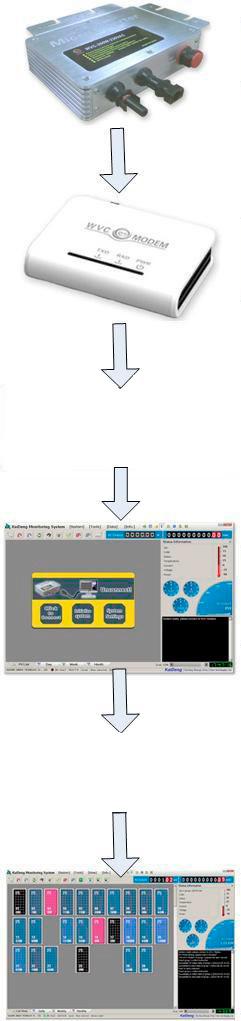

14 Podstawowe parametry systemu: 1. Pojedynczy modem może zarządzać i monitorować do 100 microinwerterów 2. Do jednego komputera (program monitorujący) można dołączyć 255 modemów WVC 3. Odczyt danych z każdego urządzenia odbywa się co 1 sekundę 4. Każdy modem przesyła co 1 minutę zebrane dane (parametry) 5. Co 5 minut zapisywane są aktualnie przesłane dane. 6. Maksymalna odległość na jaką możliwy jest transfer wynosi 400 metrów. Aby zapewnić płynne przesyłanie danych i bezawaryjne działanie, wskazane jest, aby instalacja urządzeń w systemie odbyła się we właściwej kolejności. Niewłaściwa kolejność instalacji może powodować błędne odczyty lub niewłaściwe działanie systemu. Właściwą kolejność instalacji i inicjalizacji ilustruje poniższy schemat: Podłączenie microinwerterów Podłączenie modemu WVC oczekiwanie na zakończenie aktywowania modemu WVC Uruchomienie aplikacji monitorującej testowanie komponentów i uruchomienie systemu 14 aplikacji monitorująca rozpoczyna normalną pracę pobiera dane i wyświetla je na ekranie komputera
15 6. Modem WVC: Modem WVC służy jako przekaźnik zbierający dane z microinwerterów i przesyłający je do komputera osobistego. Dane z microinwerterów są przesyłane do modemu poprzez sieć elektryczną, a z modemu do komputera poprzez port szeregowy. Aby zbierać dane z wielu microinwerterów nie trzeba więc tworzyć dodatkowych połączeń i okablowania, co skutkuje obniżeniem kosztów wykonania instalacji. Modem WVC umożliwia monitorowanie stanu urządzeń i sieci oraz ich kontrolowanie i zarządzanie. W trybie 24-godzinnym gromadzi i przesyła dane do komputera. Za jego pośrednictwem możliwe jest zarządzanie siecią i urządzeniami w czasie rzeczywistym. 15
16 7. Oprogramowanie monitorująco zarządzające: Do zarządzania i wizualizacji wszelkich danych zbieranych z microinwerterów i modemów WVC służy dedykowany program komputerowy. Został stworzony i zoptymalizowany do działania jako jeden ze składników całego systemu. Jest łatwy do zainstalowania i uruchomienia na komputerze osobistym. Po kilku nieskomplikowanych krokach, każdy użytkownik może wykonać konfigurację i uruchomienie całego systemu monitorującego. Przejrzysty interfejs użytkownika ułatwia sprawdzenie każdego ze składników instalacji solarnej, ich parametrów oraz zachowania w czasie pracy. Możliwe jest sterowanie i zarządzanie całością jak i poszczególnymi komponentami systemu zza biurka, bez potrzeby wychodzenia z domu. Okno startowe aplikacji monitorującej. 16

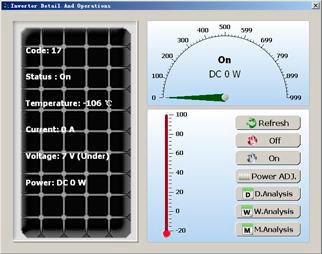

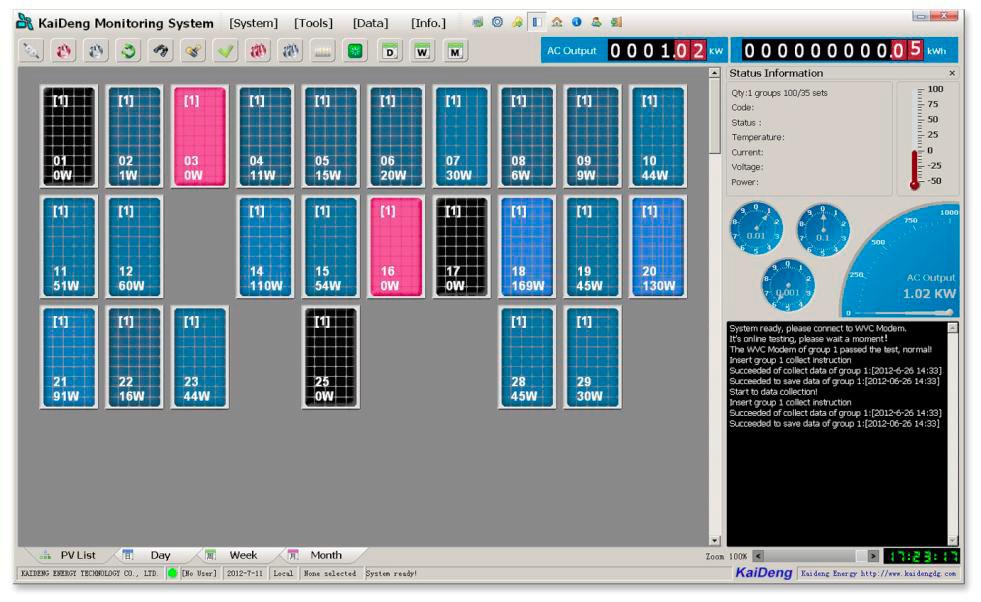

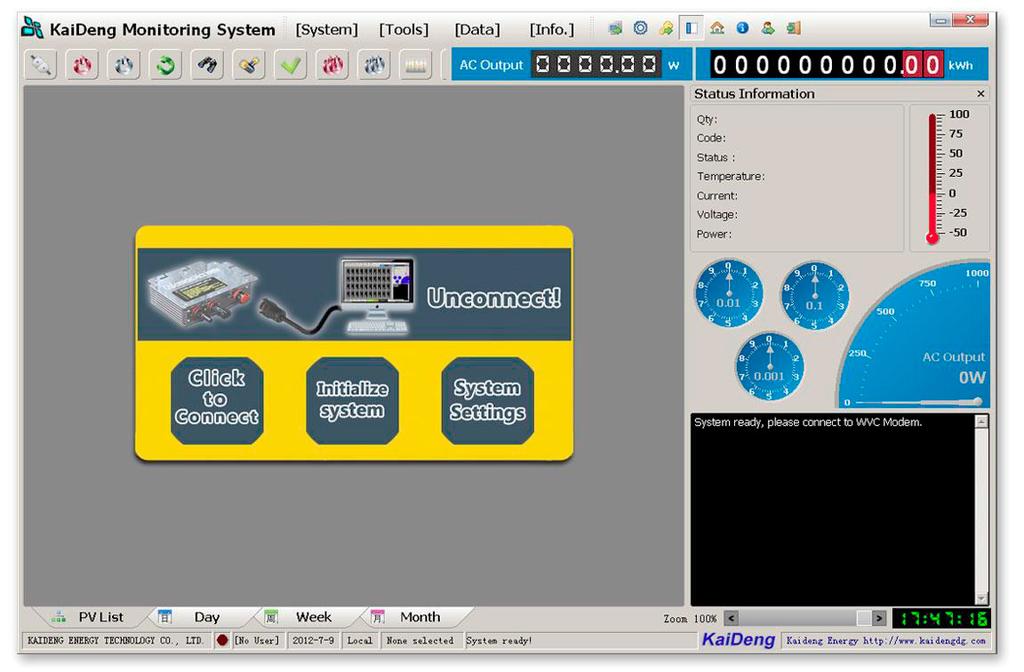

17 Okno aplikacji monitorującej. Microinwerter WVC W/230V SOLINV-030 Okno informacyjne parametry pracy microinwertera. 17

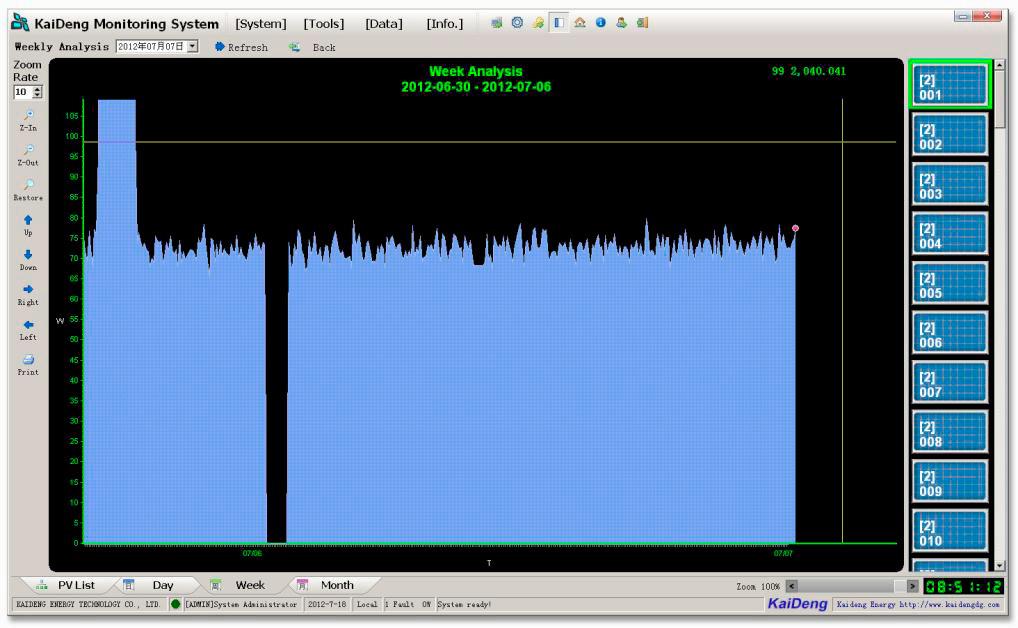

18 Analizator wykres generowanej mocy. Treść instrukcji jest okresowo sprawdzana i w razie potrzeby poprawiana. W razie spostrzeżenia błędów lub nieścisłości prosimy o kontakt z naszą firmą. Nie można jednak wykluczyć, że pomimo dołożenia wszelkich starań jednak powstały jakieś rozbieżności. Aby uzyskać najnowszą wersję prosimy o kontakt z naszą firmą lub dystrybutorami. Konsorcjum ATS Sp.J. Kopiowanie, powielanie, reprodukcja całości lub fragmentów bez zgody właściciela zabronione. Konsorcjum ATS Sp.J. ul. Żeromskiego 75, Radom, POLAND tel./fax: , sales@ledats.pl
