1 Katedra Komputerowego Modelowania i Technologii Obróbki Plastycznej Przedmioty realizowane przez Jednostkę: Podstawy metalurgii; Podstawy teoretyczne obróbki plastycznej; Technologia i maszyny do obróbki plastycznej; Komputerowe wspomagane projektowanie procesów obróbki plastycznej; Optymalizacja w budowie maszyn, Modelowanie numeryczne procesów kształtowania plastycznego; MES w inżynierii produkcji; Podstawy optymalizacji w inżynierii produkcji; Modelowanie numeryczne procesów wytwarzania; Certyfikacja maszyn i urządzeń.

2 Walcowanie poprzeczno-klinowe Idea procesu Schematy procesów WPK realizowanych w układzie: a)dwóch walców, b) dwóch klinów płaskich, c) trzech walców, d) walec segment wklęsły, e) dwóch klinów wklęsłych, f) dwóch dysków klinowych,

3 Walcowanie poprzeczno-klinowe Przykład zastosowania

4 Walcowanie poprzeczno-klinowe Kształtowanie kul Etapy walcowania poprzecznego 6 kul o średnicy 35 mm (w GFN w Radzyniu Podlaskim): wprowadzanie wsadu; kształtowanie; półwyroby kul staczające się do zbiornika z wodą (kolejno od lewej)

5 dk Walcowanie śrubowe kul Idea procesu Dw nw V n2 dk nw Lb A A-A nw nw θ dk θ n2 A

6 Walcowanie śrubowe kul Próby walcowania Narzędzia jednokrotne Narzędzia trójkrotne Walcarka skośna zabudowana

7 Walcowanie śrubowe kul Próby walcowania Walcowanie kul w wykrojach klinowo śrubowych trójkrotnych

8 Obciskanie obrotowe Projekt agregatu Agregat do obciskania obrotowego odkuwek drążonych

9 Obciskanie obrotowe Prototyp agregatu

10 Walcowanie kuźnicze Uniwersalna walcarka kuźnicza (1)

11 Walcowanie kuźnicze Uniwersalna walcarka kuźnicza (2) Patent RP nr

12 Przepychanie obrotowe Idea procesu

13 Trójsuwakowa prasa kuźnicza Prototyp agregatu

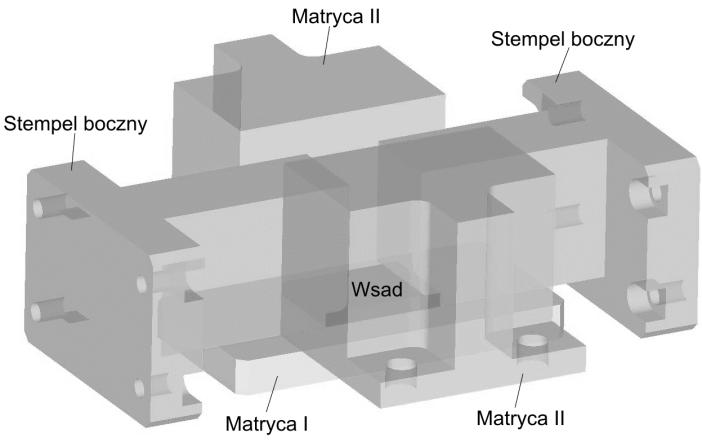

14 Badania doświadczalne procesu kształtowania płaskich odkuwek użebrowanych ze stopu magnezu a) b) a) b) Rys. 1. Przykładowy komplet narzędzi do kształtowania wyrobu z żebrem o zarysie trójkątnym: a) stemple boczne i płyta dolna, b) złożenie kompletu narzędzi Rys. 2. Schemat kształtowania płyty z jednym żebrem w wykroju zamkniętym: a) początek procesu, b) koniec procesu Przykłady odkuwek

15 Kształtowanie w TPK Kształtowanie wierteł

16 Analiza procesu kształtowania odkuwek drążonych typu piasta Model analizowanej części Obecnie stosowana metoda kucia z wypływką Alternatywna metoda nr 1 kucia piasty z osiowymi wgłębieniami w trójsuwakowej prasie kuźniczej Alternatywna metoda nr 2 kucia piasty z wsadu rurowego w trójsuwakowej prasie kuźniczej Alternatywna metoda nr 3 kształtowania piasty metodą obciskania obrotowego

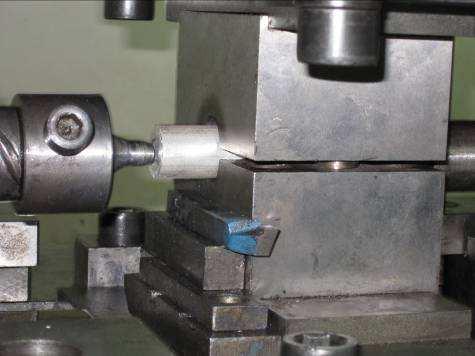

17 Badania teoretyczno-doświadczalne kształtowania kołnierzy wsadów rurowych ze stopów aluminium a) b) Przykładowy proces wywijania kołnierzy: a) zaciskanie wsadu przed operacją kielichowania, b) operacja dogniatania Przykładowa próbka z kołnierzem

18 Technologia kształtowania drążonego wału wirnika przez rozpychanie kołnierza Rys. 1. Wyroby wykonane w badaniach doświadczalnych Rys. 2. Wsad oraz ukształtowany z niego drążony wał wirnika wyniki symulacji

19 Narzędzia do badań doświadczalnych procesu kucia odkuwki korbowodu

20 Porównanie kształtu wyrobu uzyskanego w obliczeniach i badaniach doświadczalnych
