1 Ograniczniki przepięć do ochrony źródeł światła MLP MLPC1 MSB6 lub 1-bieg. ogranicznik przepięć lampy uliczne 1-bieg. ogranicznik przepięć lampy uliczne 1-biegunowy ogranicznik przepięć typu 2+3 oświetlenie architektoniczne DS134R-2/G 3-bieg. + N typu 1+2 dla szafek oświetleniowych DLA ogranicznik przepięć dla sieci sygnałowych DS240-2/G DSLP1 ogranicznik przepięć typu 2 dla szafek oświetleniowych ogranicznik przepięć lampy oświetleniowe

2 Ograniczniki przepięć do ochrony źródeł światła Oświetlenie jest jeszcze stosunkowo drogie i mało odporne na przepięcia występujące w sieci zasilającej i w układzie sterującym natężeniem oświetlenia. Przepięcia te mogą zarówno trwale uszkodzić zasilacz, sterownik elektroniczny np. DALI, lub też same diody, jak również przyczynić się do przedwczesnego starzenia się diod, a przez to wielokrotnie skrócić ich żywotność. Rozróżniamy 3 źródła powstawania przepięć, które mogą mieć wpływ na zasilacze i diody w latarniach ulicznych: 1. Bezpośrednie uderzenie pioruna w latarnię lub w napowietrzne przewody zasilające jest zjawiskiem stosunkowo rzadkim, ale jednocześnie najgroźniejszym w skutkach dla instalacji elektrycznej i oświetlenia. Ze względów technicznych i przede wszystkim ekonomicznych nie opłaca się chronić każdej latarni przed prądem udarowym pioruna. Natomiast stosując odpowiednie ograniczniki zainstalowane w każdej latarni możemy ochronić okoliczne latarnie z oświetleniem przed groźnym dla nich przepięciem, które w wyniku trafienia pioruna w jedną latarnię pojawi się w sieci zasilającej i ewentualne sieci sterowniczej. 2. Uderzenie pioruna powoduje, w wyniku indukcji elektromagnetycznej, powstanie w promieniu kilkuset metrów groźnych przepięć w przewodach elektrycznych. Ponieważ średnio w Polsce występuje ok. 25 dni burzowych w roku i przypada prawie 2,5 uderzenia pioruna na 1 km², dlatego niebezpieczeństwo pojawienia się przepięć w sieciach zasilających latarnie z lampami jest stosunkowo duże. Jeżeli latarnie są betonowe lub przewody zasilające są napowietrzne, to ryzyko jest duże. Jeżeli natomiast latarnie są metalowe, to chronią one przed przepięciami indukowanym przez powietrze, natomiast w przypadku uderzenia pioruna w ziemię w odległości nawet ponad 100 m od nich (sprzężenie indukcyjne) powstaje groźne przepięcie. 3. Najczęściej w sieciach elektrycznych pojawiają się tzw. przepięcia łączeniowe. Jest wiele źródeł tych przepięć, np. przepalenie się wkładki topikowej, załączanie transformatora, codzienne załączanie zasilania latarni przez stycznik, załączanie wielu urządzeń jak np. wentylatorów, silników, przekaźników i kondensatorów. Groźne przepięcia wywołują również tradycyjne lampy wyładowcze zamontowane na tej samej linii co oprawy. Przepięcia te są stosunkowo niewielkie w porównaniu do skutków uderzenia pioruna, zwykle jest to maksymalnie do 6k i kilku ka, natomiast mogą trwać dużo dłużej, niż przepięcie wywołane przez piorun. Ze względu na wartość możliwych przepięć prawie wszystkie te ograniczniki występują w typie 2+3 i są dostosowane do nominalnego prądu wyładowczego 8/20 µs o wartości 5kA i maksymalnego. Ograniczniki te wytrzymują też tzw. udar kombinowany 10k/5kA wg IEC (15 impulsów) oraz 10k/ wg IEEE (1 impuls), zapewniając poziom ochrony U p 1,5k dla napięcia roboczego 2 AC. Dobierając ogranicznik do konkretnej instalacji trzeba ustalić kilka jego istotnych cech. Po pierwsze należy określić, jakie ma być napięcie zasilania 2 AC czy np. 24 DC. Po drugie, czy interesują nas ograniczniki do lamp ze sterowaniem natężeniem oświetlenia, czy bez sterowania. Po trzecie, w zależności od stopnia ochrony mamy ograniczniki MLP1 dla klasy ochrony I i MLP2 dla klasy II. Po czwarte, czy będziemy zabezpieczać 1 fazę + N, czy 2 fazy + N. Kolejnym zagadnieniem jeskreślenie niezbędnego stopnia ochrony - ograniczniki montowane w szczelnych oprawach lub specjalnych skrzynkach mogą mieć stopień ochrony IP20, pozostałe powinny mieć IP65. Ograniczniki wg normy muszą posiadać miejscowy wskaźnik uszkodzenia, np. diodę. Niektóre mają także zdalną sygnalizację. Ogranicznik przepięć instaluje się albo w oprawie lampy blisko źródeł tuż przed zasilaczem, albo we wnęce na dole słupa latarni. Pierwsze rozwiązanie lepiej chroni zasilacz i diody, ale wadą tego rozwiązania jest, że w przypadku ograniczników bez zdalnej sygnalizacji uszkodzenia, a jedynie z sygnalizacją w formie zielonej diody zamontowanej w obudowie aparatu, nie ma możliwości łatwego sprawdzenia ewentualnego uszkodzenia ogranicznika, chyba że jest to wykonanie przerywające obwód zasilania w przypadku awarii. Umieszczenie ogranicznika w złączu, we wnęce słupa, ma 2 zalety można go zainstalować w istniejących już lampach z oświetleniem oraz bez kłopotu sprawdzić stan ogranicznika dzięki dostępnej zielonej diodzie. Oczywiście, niezależnie od ochrony każdej latarni z oświetleniem, należy też pamiętać o ochronie zwykłymi ogranicznikami przepięć kosztownych urządzeń sterujących oraz elementów zasilania zainstalowanych w szafkach oświetleniowych. W budynkach do ochrony oświetlenia np. w halach fabrycznych stosuje się zwykłe zabezpieczenie ogranicznikami przepięć toru zasilania w rozdzielnicach, a ponadto w pobliżu lamp stosuje się ograniczniki typu 3 lub jeszcze lepiej typu 2+3.

3 Zabezpieczanie latarni z oświetleniem Systemy oświetlenia w odróżnieniu od tradycyjnych lamp są bardzo czułe na przepięcia. Źródłem przepięć niebezpiecznych dla mogą być pobliskie uderzenia piorunów, wywołujące indukowane przepięcia w promieniu kilkuset metrów oraz przepięcia łączeniowe, powstałe w wyniku m.in. załączania transformatorów czy zadziałania bezpieczników. Przepięcia w systemach oświetlenia mogą spowodować: częściowe lub całkowite uszkodzenie, przedwczesne starzenie się i przez to znaczne skrócenie ich żywotności, uszkodzenia systemów sterowania i zasilania. Ponieważ koszty zarówno nowych lamp i elektroniki sterującej, jak też samej wymiany, są stosunkowo wysokie, dlatego niezbędne jest stosowanie systemów ochrony przeciwprzepięciowej. Ograniczniki przepięć najlepiej montować bezpośrednio w obudowie lampy tuż przed sterownikiem elektronicznym. System jest wtedy doskonale chroniony, zwiększa się jego niezawodność i dyspozycyjność. Jeżeli nie ma możliwości zabudowy ogranicznika w lampie poprzez rozbudowę istniejącej instalacji, można go umieścić bezpośrednio w dolnej części masztu w skrzynce przyłączeniowej. TAK MLP1x Klasa I Wybór ogranicznika przepięć do ochrony w lampach ulicznych Regulacja jasności? TAK MLP1x Klasa ochrony I lub II NIE Zdalne sterowanie? NIE MSB10 (oświetlenie zewn.) MSB6 (oświetlenie wewn.) Klasa II MLP2x Regulacja natężenia światła bez regulacji Intensywność światła 100% 80% MSB % 40% 20% 0% MSB DE t/h z regulacją np. DALI (Digital Addressable Lighting Interface - cyfrowy interfejs świetlny) Intensywność światła 100% 80% DALI 60% 40% MLP 20% 0% dostępne warianty dla 1-10 i RS485 t/h

4 Przykłady instalacji dla stopnia ochrony I lub II Instalacja MLP1 z DALI dla poziomu ochrony I D L MLP1-2S-P/DL D L * N LL L DALI + N L DALI sterownik elektroniczny ** 120 do 277 AC 7 do 28 DC L N S R RS L N RS L N sterownik + - * opcjonalna zdalna sygnalizacja uszkodzenia ** uziemienie tylko w MLP1 dla poziomu ochrony I Alarm Instalacja MLP2 z DALI dla poziomu ochrony II ** N L DALI D L MLP2-2S-P/DL D L N N LL * DALI sterownik elektroniczny Instalacja MLP1-2L do ochrony 2-faz dla stopnia I + * opcjonalna zdalna sygnalizacja uszkodzenia ** zacisk PEN nie podłączony PE L2 N L1 MLP1-2S-P-2L L2 N L1 * N L1 LL2 DALI + L1 NL2 sterownik elektroniczny 120 do 277 AC ** L1 N L2 PE L2 N L1 MLP1-2S-P-2L L2 N L1 sterownik + - * opcjonalna zdalna sygnalizacja uszkodzenia ** uziemienie tylko w MLP1 dla poziomu ochrony I * Alarm Instalacja MLP2-2L do ochrony 2-faz dla stopnia II L1 N L2 ** L2 N L1 MLP2-2S-P-2L L2 N L1 * L1 N L2 L DALI sterownik elektroniczny + * opcjonalna zdalna sygnalizacja uszkodzenia ** zacisk PEN nie podłączony

5 Ograniczniki przepięć typu 2+3 do ochrony Seria MLPx-xxx 0,2- MLP1-2L-P/RS Dla oświetlenia tuneli, ulic i obiektów Na przyłącza śrubowe lub z okablowaniem Wersje IP65 Dla klasy ochrony I lub II Ochrona AC lub ochrona AC i przewodów sterowniczych Stworzone dla U oc : 10k i : do zastosowań zewnętrznych Optyczna zdalna sygnalizacja (opcja) W ofercie wiele wykonań MLP1-2L-W/RS MLP 1-2 L- W/ RS -: bez ochrony przepięciowej sterowania RS: ochrona przepięciowa dla RS485 DALI: ochrona przepięciowa dla Dali W: z okablowaniem P: na przyłącze śrubowe MLP1-xxx-W/xx 32 L: przerwa w zasilaniu bez zdalnej informacji o uszkodzeniu LS: przerwa w zasilaniu ze zdalną informacją o uszkodzeniu S: oddzielenie ogranicznika bez przerwy w zasilaniu ze zdalną informacją o uszkodzeniu _: oddzielenie ogranicznika bez przerwy w zasilaniu bez zdalnej informacji o uszkodzeniu LN Data 2: napięcie AC 120: napięcie AC 1: klasa ochrony I 2: klasa ochrony II MLP : ogranicznik przepięć do systemów oświetlenia MLP1-2S-W/RS AC REMOTE LN 39 Data GDT MLP2-xxx-P/xx MLP1-2L-W MLP2-2L-P MLP2-2LS-P REMOTE REMOTE GDT MLP1-2LS-W MLP2-2S-P MLP2-2-P MLP2-2S-P/RS DATA in G3 D REMOTE DATA out DATA in D REMOTE DATA iout GDT: Gazowy iskiernik wyładowczy G3: 3-biegunowy iskiernik gazowy : Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające REMOTE: Zdalna sygnalizacja MI: Sygnalizacja uszkodzenia 49 MLP1-2S-W/RS MLP2-2S-P/RS

6 Ograniczniki przepięć typu 2+3 do ochrony Seria MLPx-xxx 0,2- Opis MLPx-120-x MLPx-2-x MLPx-x-x/RS MLPx-x-x/DL Zastosowanie AC AC RS485 lub 0-10 DALI Maks. znam. prąd obciążenia I L 2,5A separacja obwodu prądowego / 16A separacja równoległa 0mA Najwyższe napięcie trwałej pracy U c 180 AC 5 AC 15 DC 28 DC Maksymalny prąd U L 2,5A 0mA Prąd upływu I PE brak Znamionowy prąd wyładowczy / 5kA (MLP1-xx) na biegun I (15 x 8/20 µs) n 5kA 100A (MLP2-xx) Maks. prąd wyładowczy / (MLP1-xx) na biegun I (1 x 8/20 µs) max 200A (MLP2-xx) Udar kombinowany (1.2/50 µs - 8/20 µs) U oc 10k / 5kA - Napięciowy poziom ochrony przy U p 1k 1,5k Termiczne urządzenie odłączające - Wymiary montażowe patrz rysunek - Średnica kabla przyłączeniowego MLPx-x-W kabel 1,5 mm² 1,5 mm² Średnica kabla przyłączeniowego MLPx-x-P śruba maks. 1,5 mm² zacisk śrubowy maks. 1,5 mm² Wyświetlacz stanu brak przesyłu danych Zdalna sygnalizacja bezpotencjałowy zestyk przełączalny* brak przesyłu danych Sposób montażu ściana / płyta montażowa Zakres temperatur pracy -40 do +85 C poliwęglan UL94-0 Klasa ochrony klasa I (MLP1-x) - klasa II (MLP2-x) Normy kontrolne IEC Międzynarodowa Low oltage SPD (class II & III test) - * dla wersji MLPx-xxx-xS wybranych wariantów Opis MLP1-2L-W MLP2-2L-P MLP1-2L-W/DL MLP2-2S-P/RS Napięcie znamionowe AC Maks. znam. prąd obciążenia I L 2,5A separacja obwodu prądowego / 16A separacja równoległa Najwyższe napięcie trwałej pracy U c 5 AC Prąd upływu I PE brak nie dotyczy Znamionowy prąd wyładowczy (15 x 8/20 µs) 5kA Maks. prąd wyładowczy (8/20 µs) Udar kombinowany (1,2/50 µs - 8/20 µs) U oc 10k / 5kA Napięciowy poziom ochrony przy U p 1,5k Ogranicznik przepięć toru sygnałowego Przewód przesyłu danych brak DALI RS485 Najwyższe napięcie trwałej pracy DC Maks. napięcie sieci - 0mA Znamionowy prąd wyładowczy - 5kA 100A Maks. prąd wyładowczy - 200A Napięciowy poziom ochrony Tłumienność wtrąceniowa - <1dB Odłącznik termiczny Przekrój przewodu (AC) kabel maks. 1,5mm² śruba maks. 1,5mm² Przekrój przewodu (Dane) - kabel maks. 1mm² kabel maks. 1mm² Stan uszkodzenia przerwa w zasilaniu i wyłączona dioda odłączony ogranicznik i wyłączona dioda Zdalna sygnalizacja brak bezpotencjałowy zestyk przełączalny 250 AC - DC - 3A Zakres temperatur pracy -40 do + 85 C Stopień ochrony obudowy IP65 IP20 Klasa ochrony klasa I klasa II Normy kontrolne IEC (AC SPD) klasa II+III test IEC (komunikacyjny ogranicznik) - C2 Numery artykułów Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer MLP1-2L-P MLP1-2L-P/DL MLP1-2L-P/RS MLP1-2L-W MLP1-2L-W/DL MLP1-2L-W/RS MLP1-2S-P MLP1-2S-P/DL MLP1-2S-P/RS MLP1-2S-W MLP1-2S-W/DL MLP1-2S-W/RS MLP1-2-W MLP2-2L-P MLP2-2L-P/DL MLP2-2L-P/RS MLP2-2LS-P MLP2-2LS-W MLP2-2L-W MLP2-2L-W/DL MLP2-2L-W/RS MLP2-2-P MLP2-2S-P MLP2-2S-P/DL MLP2-2S-P/RS MLP2-2S-W MLP2-2S-W/DL MLP2-2S-W/RS MLP2-2-W

7 Ograniczniki przepięć typu 2+3 do ochrony Seria MLPx-2x-x-2L MLPx-2x-P-2L z zaciskami MLPx-2x-W-2L z przewodami Dla oświetlenia tuneli, ulic i obiektów Na przyłącza śrubowe lub z okablowaniem Wersje IP65 Dla klasy ochrony I lub II Ochrona AC lub ochrona AC i przewodów sterowniczych Stworzone dla U oc : 10k i : do zastosowań zewnętrznych Optyczna zdalna sygnalizacja (opcja) W ofercie wiele wykonań MLP 1-2 L- W- 2L 2L: ogranicznik przepięć dla 2 faz MLP1-2x-P-2L MLP1-2x-W-2L W: z okablowaniem P: na przyłącze śrubowe L: przerwa w zasilaniu bez zdalnej informacji o uszkodzeniu LS: przerwa w zasilaniu ze zdalną informacją o uszkodzeniu S: oddzielenie ogranicznika bez przerwy w zasilaniu ze zdalną informacją o uszkodzeniu _: oddzielenie ogranicznika bez przerwy w zasilaniu bez zdalnej informacji o uszkodzeniu 2: napięcie AC 120: napięcie AC 1: klasa ochrony I 2: klasa ochrony II MLP : ogranicznik przepięć do systemów oświetlenia 32 PE L2 N L1 L1 N L2 PE L2in L1in L2out L1out L1in L2in L1out L2out MLP1-2S-P-2L MLP1-2S-W-2L MLP2-2L-P-2L MLP2-2S-P-2L L2 N L1 L1 N L2 S S L2in L1in L2out L1out L1in L2in L1out L2out REMOTE MLP2-2L-W-2L MLP2-2S-W-2L AC AC L1in L2in GDT MLP1-2L-P-2L L1out L2out L1in L2in MLP1-2S-P-2L L1out L2out REMOTE L1in L2in GDT MLP1-2L-W-2L L1out L2out L1in L2in MLP1-2S-W-2L L1out L2out REMOTE GDT: Gazowy iskiernik wyładowczy G3: 3-biegunowy iskiernik gazowy : Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające REMOTE: Zdalna sygnalizacja MI: Sygnalizacja uszkodzenia

8 Ograniczniki przepięć typu 2+3 do ochrony Seria MLPx-2x-x-2L Opis MLPx-2-x-x-2L Zastosowanie AC Maks. znam. prąd obciążenia I L 2,5A Najwyższe napięcie trwałej pracy L-N U c 5 AC Najwyższe napięcie trwałej pracy L-L U c 480 AC Prąd upływu I PE brak Znamionowy prąd wyładowczy (15 x 8/20 µs) 5kA Maks. prąd wyładowczy (1 x 8/20 µs) Udar kombinowany (1.2/50 µs - 8/20 µs) U oc 10k / 5kA Napięciowy poziom ochrony przy U p 1,5k Termiczne urządzenie odłączające Wymiary montażowe patrz rysunek Średnica kabla przyłączeniowego MLPx-x-W kabel 1,5 mm² Średnica kabla przyłączeniowego MLPx-x-P śruba maks. 1,5 mm² Wyświetlacz stanu Zdalna sygnalizacja tylko przy MLPx-2S-x-2L Sposób montażu ściana / płyta montażowa Zakres temperatur pracy -40 do +85 C poliwęglan UL94-0 Klasa ochrony klasa I (MLP1-x) - klasa II (MLP2-x) Normy kontrolne IEC Międzynarodowa klasa II+III test EN Europa klasa II+III test IEC Międzynarodowa - wybranych wariantów Opis MLP1-2L-W-2L MLP2-2L-P-2L MLP2-2S-P-2L MLP2-2S-W-2L Napięcie znamionowe AC Maks. znam. prąd obciążenia I L 2,5A Najwyższe napięcie trwałej pracy L-N U c 5 AC Najwyższe napięcie trwałej pracy L-L U c 480 AC Prąd upływu I PE brak nie dotyczy Znamionowy prąd wyładowczy (15 x 8/20 µs) 5kA Maks. prąd wyładowczy (1 x 8/20 µs) Udar kombinowany (1,2/50 µs - 8/20 µs) U oc 10k / 5kA Napięciowy poziom ochrony przy U p 1,5k Odłącznik termiczny Wymiary montażowe patrz rysunek Przekrój przewodu (AC) kabel maks. 1,5mm² śruba maks. 1,5mm² Przekrój przewodu (sygnał) kabel maks. 1mm² śruba maks. 1mm² Stan uszkodzenia przerwa w zasilaniu i wyłączona dioda odłączony ogranicznik i wyłączona dioda Zdalna sygnalizacja brak bezpotencjałowy zestyk przełączalny / 250 AC - DC - 3A Sposób montażu ściana / płyta montażowa Zakres temperatur pracy -40 do + 85 C poliwęglan UL94-0 Stopień ochrony obudowy IP65 IP20 IP65 Klasa ochrony klasa I klasa II Normy kontrolne IEC (AC SPD) klasa II+III test EN (AC SPD) klasa II+III test IEC (komunikacyjny ogranicznik) - C2 Numery artykułów Artykuł Numer Artykuł Numer Artykuł Numer Artykuł Numer MLP1-2L-W-2L MLP1-2S-W-2L MLP1-2L-P-2L MLP1-2S-P-2L na zapytanie MLP2-2L-W-2L MLP2-2S-W-2L MLP2-2L-P-2L MLP2-2S-P-2L

9 Ogranicznik przepięć typu 2+3 MLP1-2L-P/20K 20kA Kompaktowy ogranicznik przepięć typu 2+3 do źródeł światła Maksymalny prąd wyłądowczy 8/20 µs = 20kA/1 bieg Dla opraw w I klasie ochronności Wykonanie w stopniu IP20 Zacisk śrubowy Styk zdalnej sygnalizacji (opcja) Zgoność z normami: IEC oraz EN MLP 1-2 L -P /20K 20K: = 20kA / 1 bieg. R: zacisk sprężynowy : zacisk śrubowy L: przerwa w zasilaniu bez zdalnej informacji o uszkodzeniu 2: napięcie AC 1: klasa ochrony I MLP : ogranicznik przepięć do systemów oświetlenia AC Remote Opis MLP1-2L-P/20K Zastosowanie AC Układ sieci TT/TN Sposób ochrony CM/DM Maks. prąd obciążenia I L 5A Najwyższe napięcie trwałej pracy U c 320 AC Prąd upływu I pe brak Przepięcie dorywcze TO - 5 sekund U T 335 AC Przepięcie dorywcze TO minut U T 440 AC Przepięcie dorywcze N/PE (TO HT) U T 1200 / 0 A / 200 ms Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) 20kA Całkowity prąd wyładowczy (1 x 8/20 µs) I total 40kA Udar kombinowany 1.2/50 µs - 8/20 µs U oc 20kA Napięciowy poziom ochrony przy U p 1,5k / 1,5k Urządzenia odłączające Termiczne urządzenie odłączające Wyłącznik typ s lub zwłoczny Rozłączenie termiczne Wymiary patrz rysunek Wykonanie MLPx-x-W przewód 1,5mm² Wykonanie MLPx-x-P zacisk śrubowy 1,5mm² maks. Wskaźnik pracy Styk zdalnej sygnalizacji styk bezpotencjałowy (opcjonalnie MLP1-2LS-P/20K) Sposób montażu ściana / płyta montażowa Zakres temperatur pracy -40 do +85 C poliwęglan UL94-0 Klasa ochronności obudowy klasa I Normy kontrolne IEC Międzynarodowa test dla klasy II i III EN Europejskie test dla klasy II i III Numer artykułu GDT G3 : 3-bieg. iskiernik gazowy : Zabezpieczenie termiczne REMOTE : Zdalna sygnalizacja MI : Sygnalizacja uszkodzenia

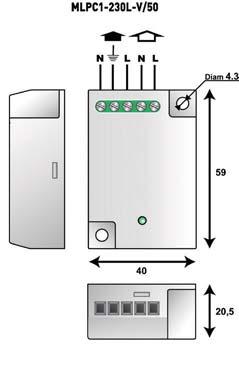

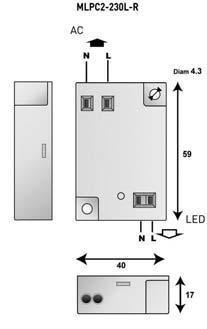

10 Ograniczniki przepięć z okablowaniem typu 2+3 MLPC1-2L-R, MLPC1-2L- MLPC1-2L-R MLPC1-2L-R/50 MLPC1-2L- MLPC1-2L-/50 Kompaktowy ogranicznik przepięć typu 2+3 Prosty montaż Połączenie przez zacisk sprężynowy lub śrubowy Sygnalizacja stanu Aparat uszkodzony - odłączenie od sieci i od obwodu prądowego Zgodny z normą EN Zastosowanie: obwody końcowe np. oświetlenie MLPC 1-2 L -R/ /50 _: wej. / wyj. (3/2) naprzeciw siebie 50: jednostronne wej. / wyj. (5) R: zacisk sprężynowy : zacisk śrubowy L: przerwa w zasilaniu bez zdalnej informacji o uszkodzeniu 2: napięcie AC 1: klasa ochrony I MLP : ogranicznik przepięć do systemów oświetlenia AC sieć MLPC1 GSG GDT: Gazowy iskiernik wyładowczy : Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające MLPC2 Opis MLPC1-2L-R MLPC1-2L-R/50 MLPC1-2L- MLPC1-2L-/50 MLPC2-2L-R Zastosowanie AC TT/TN Klasa ochrony klasa I klasa II Maks. znam. prąd obciążenia I L 5A Najwyższe napięcie trwałej pracy U c 320 AC Prąd upływu I pe brak Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 5kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Maks. prąd wyładowczy (1 x 8/20 µs) I total 20kA Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozł. Udar kombinowany (IEC ) 15 x (1.2/50 µs - 8/20 µs) U oc 10k / 5kA Udar kombinowany (IEC ) 1 x (1.2/50 µs - 8/20 µs) U oc 20k/ Udar kombinowany IEEE (C ) (1.2/50 µs - 8/20 µs) U oc 10k / Napięciowy poziom ochrony przy U p 1,5k Termiczne urządzenie odłączające Wymiary montażowe patrz rysunek Przekrój przewodów AC zacisk sprężynowy zacisk śrubowy max. 1,5 mm² max. 1,5 mm² Aparat uszkodzony odłączenie od sieci i oddzielenie obwodu prądowego przy połączeniu typu Wyświetlacz stanu Zdalna sygnalizacja brak Sposób montażu ściana / płyta montażowa Zakres temperatur pracy -40 do +85 C PA66 UL94-0 Stopień ochrony IP20 Normy kontrolne IEC Międzynarodowa test klasy II i III Numer artykułu W ofercie także ogranicznik przepięć MLPC2... / ESP z ochroną elektrostatyczną - na zapytanie

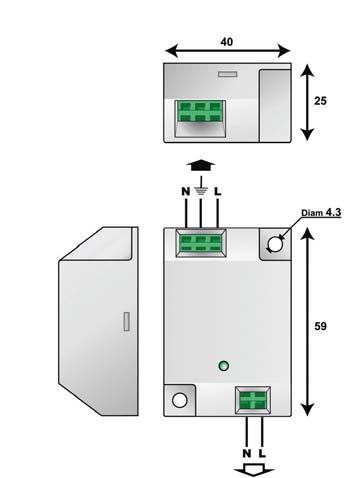

11 Ogranicznik przepięć do źródeł światła w systemach IT MLPC1-440LY/R Ogranicznik przepięć typu 2 (lub 3) do źródeł światła Dla sieci IT 2 Budowa kompaktowa Montaż na płycie Zaciski sprężynowe Wskaźnik pracy Koniec pracy urządzenia - rozłączanie obwodu AC Zgodność z normami: IEC oraz EN MLPC 1-2 L Y/R Y: układ połączeń R: zacisk sprężynowy L: przerwa w zasilaniu bez zdalnej informacji o uszkodzeniu 2: napięcie AC 1: klasa ochrony I MLP : ogranicznik przepięć do systemów oświetlenia system Opis MLPC1-440LY/R Sieć faz. Układ sieci IT Sposób ochrony CM/DM Maks. prąd obciążenia I L 10A Maks. napięcie trwałej pracy U c 440 AC Prąd upływu I pe < 1mA Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC wytrz. Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 5kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Całkowity prąd wyładowczy (1 x 8/20 µs) I total Udar kombinowany - test klasy III U oc 10k / 5kA Udar kombinowany IEEE (C ) 10k/ Poziom ochrony CM/DM dla In 8/20µs oraz 6 k (1,2/50 µs) U p 1,8 k / 1,5 k Urządzenia odłączające Termiczne urządzenie odłączające Wymiary patrz rysunek Przyłącze zaciski sprężynowe po przeciwnych stronach wej./wyj. Status pracy / napięcie zielona Wskaźnik rozłączenia rozłączenie od sieci AC Zachowanie po uszkodzeniu gaśnie zielony i rozłączanie od sieci AC Sposób montażu na płycie Zakres temperatur pracy -40 do +85 C PA66 UL94-0 Stopień ochrony IP20 Tworzywo termoplastyczne UL94-0 Zgodność z normami EN / IEC Numer artykułu : Bezpiecznik termiczny : Warystory

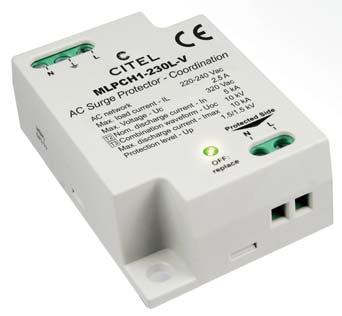

12 Ogranicznik przepięć do źródeł światła MLPCH1-2L- Ogranicznik przepięć typu 2 (lub 3) do źródeł światła Skoordynowany energetycznie z warystorem w sterowniku Budowa kompaktowa Montaż na płycie Przyłącze śrubowe Wskaźnik stanu pracy Koniec pracy urządzenia - rozłączenie obwodu AC Zgodność z normami: IEC oraz EN MLPC H 1-2 L -R : zacisk śrubowy R: zacisk sprężynowy L: przerwanie obwodu prądowego bez zdalnej sygnalziacji zadziałania 2: napięcie AC 1: oprawa w I kl. ochronności H: podwyższona koordynacja MLP : ogranicznik przepięć do żródeł światła C: wykonanie kompaktowe sieć GDT: Iskiernik : Warystor : Bezpiecznik termiczny : Wskaźnik pracy : Termiczne urządzenie odłączające L: Indukcyjność możliwie mała odległość sterownik Opis MLPCH1-2L- Sieć faz. Układ sieci TT/TN Sposób ochrony CM/DM Maks. prąd obciążenia I L 5A Maks. napięcie trwałej pracy U c 320 AC Prąd upływu dla U c I pe brak Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozłącz. Przepięcie dorywcze N/PE (TO HT) U T 1200 / 0A / 200ms rozłącz. Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 5kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Całkowity prąd wyładowczy (1 x 8/20 µs) I total 20kA Udar kombinowany - test klasy III U oc 10k / 5kA Udar kombinowany IEEE (C ) 10k/ Poziom ochrony CM/DM dla In 8/20µs oraz 6 k (1,2/50 µs) U p 1,5 k / 1,5 k Urządzenia odłączające Termiczne urządzenie odłączające Wyłącznik uziemiający typ s lub zwłoczny Wymiary patrz rysunek Przyłącze zacisk śrubowy max. 2,5mm² Status pracy / napięcie zielona Wskaźnik rozłączenia rozłączenie od sieci AC Stan SPD po rozłączeniu zielona dioda i rozłączenie obwodu AC Zdalna sygnalziacja rozłączenia brak Sposób montażu na płycie Zakres temperatur pracy -40 do +85 C Stopień ochrony IP20 Tworzywo termoplastyczne UL94-0 Zgodność z normami EN / IEC Numer artykułu

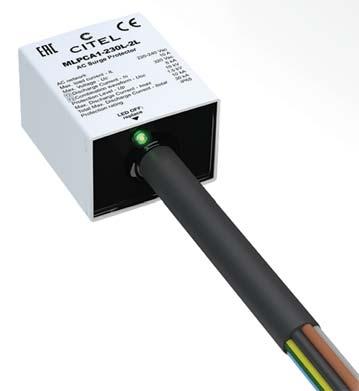

13 Ograniczniki przepięć typu 2+3 z okablowaniem Seria MLPCA Kompaktowy ogranicznik przepięć typu 2+3 na bazie iskiernika gazowego Dla opraw w I klasie ochronności Prosty i łatwy montaż Sygnalziacja stanu pracy Aparat uszkodzony - odłączenie od sieci i przerwanie obwodu prądowego Zastosowanie: obwody odbiorcze np.: oświetlenie Zgoność z normami: EN , IEC MLPCA1-2L-2L N mm MLPCA1-2L 42 OFF: replace GSG 80 mm 9 mm GSG : Iskiernik gazowy : : Zabezpieczenie termiczne t : : L1in L1out L2 N 32 MLPCA1-2L-2L GSG Opis MLPCA1-2L MLPCA1-2L-2L Układ sieci TT, TN Napięcie znamionowe U n AC 1 faza+n AC 2 fazy+n Maks. napięcie trwałej pracy U c AC 320 AC 320 AC Częstotliwość znakionowa f n Hz Hz Przepięcie dorywcze (TO) - 5 sekund U T 335 AC / 5 sek. wytrz. Przepięcie dorywcze (TO) minut U T 440 AC / 120 min. rozł. Przepięcie dorywcze (TO) - N-PE U T 1200 /0A/200 ms wytrz. Maks. prąd obciążenia IL 10 A Prąd upływu I pe brak Prąd następczy I f brak Znamionowy orąd wyłądowczy / 5 ka bieg. (15 x 8/20 µs) Maks. prąd wyładowczy / bieg. (1 x 8/20 µs) 10 ka Sumaryczny maksymalny prąd wyładowczy (1 x 8/20 µs) I total class II 20 ka ka Udar kombinowany - IEC / U oc 10 k bieg. (15 x 1,2/50 µs + 8/20 µs (2 Ohm)) Maks. udar kombinowany - IEC / U ocmax 20 ka bieg. (1,2/50 µs + 8/20 µs (2 Ohm)) Udar kombinowany IEEE (C ) (1,2/50 µs + 8/20 µs) 10 k / 10 ka na bieg. Układ połączeń CM/DM L-PE/L-N Poziom (8/20µs) i (1,2/50µs) U p CM 1,5k/1,5k U p DM Rozłączanie Termiczne urządzenie odłączające Maksymalne dobezpieczenie wstępne 16 A [gl/gg] Wyłącznik typ S lub zwłoczny Pozostałe właściwości Sposób podłączania 4 przewody 1,5 mm² 5 przewodów 1,5 mm² Sygnalizacja pracy zielona dioda Stan po zadziałaniu Odłączenie od sieci i przerwanie obwodu prądowego, gaśnie Montaż Na pycie montażowej lub ścianie Stopień ochrony IP65 Tworzywo termoplastyczne UL-94-0 Zakres temperatury -40/+85 C Klasa ochronności I klasa ochronności oprawy Zgodny z normami DIN EN , IEC , UL 1449 wyd. 3 Numer artykułu

14 Ograniczniki przepięć z okablowaniem typu 2+3 DSLP1-2L Kompaktowy ogranicznik przepięć typu 2+3 Montaż na szynie DIN Okablowanie z zaciskiem śrubowym Optyczny wskaźnik uszkodzeń Aparat uszkodzony - odłączenie od sieci i od obwodu prądowego Zgodny z normą EN DSLP 1-2 L/ L: przerwanie obwodu prądowego bez sygnalizacji w przypadku uszkodzenia 2: napięcie AC DSLP1-2L 1: wykonanie dla klasy 1 DSLP: ochrona przeciwprzepięciowa obwodów oświetlenia DSLP1 GDT DSLP1/Y system system Opis DSLP1-2L DSLP1-2L/Y Zastosowanie AC TT/TN Maks. znam. prąd obciążenia I L 10A Najwyższe napięcie trwałej pracy U c 320 AC Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 5kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Maks. prąd wyładowczy (1 x 8/20 µs) I total 20kA Prąd upływu I pe brak Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozł. Przepięcie dorywcze TO - N/PE U T 1200/0/200ms rozł. Udar kombinowany (IEC ) 15 x (1.2/50 µs - 8/20 µs) 2 Ohm U oc 10k / 5kA Udar kombinowany IEEE (C ) (1.2/50 µs - 8/20 µs) 2 Ohm na biegun U oc 10k / Maks. udar (IEC ) / biegun maks. (1.2/50 µs - 8/20 µs) 2 Ohm 20k Napięciowy poziom ochrony przy U p 1,5k (DM) 1,5k/1,5k (CM/DM) Termiczne urządzenie odłączające Wyłącznik różnicowoprądowy (jeśli jest w sieci) typ S lub zwłoczny Wymiary montażowe patrz rysunek Przekrój przewodów AC zacisk śrubowy max. 1,5 mm² Uziemienie przewód 2 mm² - długość 60 cm Aparat uszkodzony odłączenie od sieci i od obwodu prądowego Wyświetlacz stanu Zdalna sygnalizacja brak Sposób montażu szyna TH35 mm Zakres temperatur pracy -40 do +85 C PA66 UL94-0 Stopień ochrony IP20 Normy kontrolne PN-EN Polska ogranicznik przepięć typu 2+3 EN Europa Low oltage SPD (class II & III test) Numer artykułu Wykonanie na na zapytanie GDT GDT: Gazowy iskiernik wyładowczy : Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające

15 Ograniczniki przepięć dla opraw w II kl. ochronności DSLP2-2L Ogranicznik przepięć typ 2 (lub 3) dla opraw w II kl. ochronności Budowa kompaktowa Montaż na szynie TH35 Przyłącze śrubowe Wskaźnik pracy Koniec pracy urządzenia - rozłączenie obwodu AC Zgodność z normami IEC oraz EN DSLP 1-2 L L: przerwanie obwodu prądowego bez sygnalizacji w przypadku uszkodzenia 2: napięcie AC 1: wykonanie dla klasy 1 DSLP: ochrona przeciwprzepięciowa obwodów oświetlenia 38 17,9 LN LN DSLP2 DSLP2/Y 80 system system system Opis DSPL2-2L Sieć AC 1-faz Układ sieci TT/TN Sposób ochrony DM Maks. znam. prąd obciążenia I L 10A Najwyższe napięcie trwałej pracy U c 320 AC Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 5kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Maks. prąd wyładowczy (1 x 8/20 µs) I total 20kA Prąd upływu dla U c I pe brak Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozł. Udar kombinowany - test klasy III U oc 10k / 5kA Udar kombinowany IEEE (C ) 10k / Napięciowy poziom ochrony przy U p 1,5k Rozłączanie Rozłącznik termiczny Wyłącznik uziemiający typ s lub zwłoczny Wymiary patrz rysunek Przyłącze zacisk śrubowy max. 2,5 mm² Wskaźnik stanu pracy zielona dioda Stan rozłączenia rozłączenie obwodu AC Stan SPD po rozłączeniu zielona dioda gaśnie i rozłączenie obwodu AC Zdalna sygnalizacja rozłączenia brak Sposób montażu szyna TH35 mm Zakres temperatur pracy -40 do +85 C tworzywo termoplastyczne UL94-0 Stopień ochrony IP20 Normy kontrolne PN-EN Polska ogranicznik przepięć typu 2+3 EN Europa Low oltage SPD (class II & III test) Numer artykułu : Warystor : Bezpiecznik termiczne : Termiczne urządzenie odłączające : Wskaźnik rozłączania

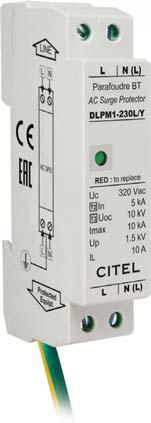

16 Ogranicznik przepięć do źródeł światła Seria DLPM Typ 2 (lub 3) przeznaczony do źródeł światła w I klasie ochronności Mechaniczny wskaźnik uszkodzenia Wykonanie kompaktowe Montaż na szynie DIN TH35 Zaciski przyłączeniowe śrubowe Rozłączenie sieci AC w przypadku uszkodzenia ogranicznika Zgoność z normami: EN , IEC MI GSG System Opis DLPM1-2L DLPM1-120L Sieć faz faz. Układ sieci AC TT, TN Sposób ochrony CM/DM Maks. napięcie trwałej pracy U c 320 AC 150 AC Maks. prąd obciążenia IL 10 A Prąd upływu I pe brak Częstotliwość znamionowa f n Hz Hz Przepięcie dorywcze (TO) - 5 sekund U T 335 AC / 5 sek. wytrz. 120 AC / 5 sek. wytrz. Przepięcie dorywcze (TO) minut U T 440 AC / 120 min. rozł. 2 AC / 120 min. rozł. Przepięcie dorywcze (TO) - N-PE U T 1200 /0A/200 ms rozł. Znamionowy prąd wyłądowczy / 5 ka bieg. (15 x 8/20 µs) Maks. prąd wyładowczy / bieg. (1 x 8/20 µs) 10 ka Sumaryczny maksymalny prąd I total 20 ka wyładowczy (1 x 8/20 µs) Udar kombinowany - IEC / U oc 10 k / 5k bieg. (15 x 1,2/50 µs + 8/20 µs (2 Ohm)) Udar kombinowany IEEE (C ) 10 k / 10 ka Układ połączeń CM/DM L-PE/L-N Poziom (8/20µs) i (1,2/50µs) U p CM U p DM 1,5k/1,5k 1,5k/0,7k Rozłączanie Termiczne urządzenie odłączające Wyłącznik typ S lub zwłoczny Wymiary patrz rysunek Przyłącze zacisk śrubowy maks. 2,5mm² przewód uziemiający 2mm² Status:SPD OK zielona dioda Status: SPD rozłączony czerwona + rozłączenie sieci AC Aparat udzkodzony odłączenie od sieci AC Zdalna sygnalizacja rozłączenia brak Montaż szyna TH35mm (EN60715) Stopień ochrony IP20 Tworzywo termoplastyczne UL-94-0 Zakres temperatury -40/+85 C Zgodność z normami EN , IEC Numer artykułu : Warystor : Bezpiecznik termiczne MI: Mechaniczny wskaźnik uszkodzenia : Termiczne urządzenie odłączające GSG: Iskiernik

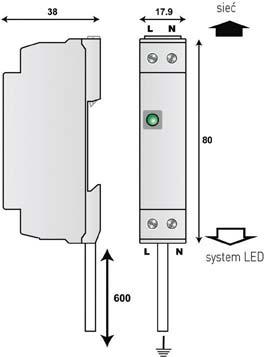

17 Ogranicznik przepięć do źródeł światła Seria DLPM-xxxL/Y Typ 2 (lub 3) do opraw w I klasie ochronności Mechaniczny wskaźnik uszkodzenia Sieć 1 lub 2-faz. Wykonanie kompaktowe Montaż na szynie TH35 Zaciski przyłączeniowe śrubowe Rozłączenie sieci AC w przypadku uszkodzenia ogranicznika Zgoność z normami: EN , IEC ()( MI GSG system ) Opis DLPM1-2L/Y DLPM1-120L/Y Sieć lub 2 faz lub 2 faz. Układ sieci AC TT, TN Sposób ochrony CM/DM Maks. napięcie trwałej pracy U c 320 AC 150 AC Maks. prąd obciążenia IL 10 A Prąd upływu I pe brak Przepięcie dorywcze (TO) - 5 sekund U T 335 AC / 5 sek. wytrz. 120 AC / 5 sek. wytrz. Przepięcie dorywcze (TO) minut U T 440 AC / 120 min. rozł. 2 AC / 120 min. rozł. Przepięcie dorywcze (TO) - N-PE U T 1200 /0A/200 ms rozł. Znamionowy prąd wyłądowczy 5 ka (15 x 8/20 µs) Maks. prąd wyładowczy / bieg. (1 x 8/20 µs) 10 ka Całkowity maksymalny prąd I total 20 ka wyładowczy (1 x 8/20 µs) Udar kombinowany - test klasy III U oc 10 k / 5k Udar kombinowany IEEE (C ) 10 k / 10 ka Poziom ochrony CM/DM (8/20µs) i 6k (1,2/50µs) U p 1,5k/1,5k 1,5k/0,7k Rozłączanie Termiczne urządzenie odłączające Wyłącznik uziemiający typ S lub zwłoczny Parametry mechaniczne Wymiary patrz rysunek Przyłącze zacisk śrubowy max. 2,5mm² przewód uziemiający 2mm², długość 60cm Status:SPD OK zielona dioda Status: SPD rozłączony czerwona + rozłączenie obwodu AC Stan SPD po rozłączeniu odłączenie od sieci AC Zdalna sygnalizacja rozłączenia brak Montaż szyna TH35mm (EN60715) Stopień ochrony IP20 Tworzywo termoplastyczne UL-94-0 Zakres temperatury pracy -40/+85 C Zgodność z normami EN , IEC Numer artykułu : Warystor : Bezpiecznik termiczne MI: Mechaniczny wskaźnik uszkodzenia : Termiczne urządzenie odłączające GSG: Iskiernik

18 Ograniczniki przepięć typu 2+3 Seria DS98-xxx Ogranicznik przepięć SPD typu 2+3 Częstotliwość znamionowa f n = 50-60Hz Napięcie znamionowe U n = 2/400 AC Największy prąd wyładowczy na biegun: = (8/20 µs) Znamionowy prąd wyładowczy na biegun: = 5kA (8/20 µs) Czas zadziałania t A <25 ns Prąd upływu <1mA Brak prądu następczego I f Należy instalować blisko chronionego urządzenia końcowego Możliwość instalacji szeregowej lub równoległej Do układu sieci TN i TT Dioda jako sygnalizacja uszkodzenia Zdalna sygnalizacja tylko typ DS98S DS98 GSG L N LN 90 GSG: Gazowe iskierniki wyładowcze : Warystory : Zabezpieczenie termiczne : Termiczne urządzenie odłączające 18 DS98/G L N GSG L N Opis DS DS98-2/G DS Napięcie znamionowe U n 2/ /208 Najwyższe napięcie trwałej pracy U c 275 AC 150 AC Maks. znamionowy prąd obciążenia* I L 16A Częstotliwość znamionowa f n 50-60Hz Znamionowy prąd wyładowczy (8/20 µs) 5kA Największy prąd wyładowczy (8/20 µs) Największy prąd wyład. razem (8/20 µs) I total 20kA ka 20kA Napięciowy poziom ochrony CM/DM U p 1,5k 1,5/1k 0,7k Prąd roboczy, prąd upływu I c brak Prąd następczy I f brak Czas zadziałania t A <25 ns Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. 180 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozł. 2 AC rozł. Przepięcie dorywcze TO - N/PE U T /0A/200 ms wytrz. - Udar kombinowany kl. III U oc 15 x 10k / 5kA 1 x 20k / Maksymalny bezpiecznik** 16A* / 40A (gl/gg)** Wskaźnik uszkodzeń zapalenie czerwonej, odłączenie SPD Zakres temperatur pracy -40/+85 C Przekrój przewodu 1,5-2,5 mm² Stopień ochrony obudowy IP20 Sposób montażu szyna montażowa TH35 mm wg EN Wymiary montażowe 1 TE tworzywo termoplastyczne UL94-0 Sygnalizacja zdalna (FS) brak Normy kontrolne PN-EN Polska ogranicznik typu 2+3 IEC Międzynarodowa Low voltage SPD - Class II+III test EN Europa Low voltage SPD - Class II+III test UL1449 USA Low voltage TSS DS DS98S Wykonanie na 24 AC: DS98S-24 nr: na zapytanie * ) przy okablowaniu przelotowym (szeregowym) ** ) przy okablowaniu równoległym

19 Ograniczniki przepięć typu 2+3 Seria DS98L-xxx Kompaktowy ogranicznik przepięć typu 2+3 Częstotliwość znamionowa f n = 50-60Hz Napięcie znamionowe U n = 2/400 AC Największy prąd wyładowczy na biegun: = (8/20 µs) Znamionowy prąd wyładowczy na biegun: = 5kA (8/20 µs) Zgodne z normą IEC i EN W przypadku uszkodzenia następuje rozłączenie obwodu prądu przy połączeniu szeregowym Należy instalować blisko chronionego urządzenia końcowego Możliwość instalacji szeregowej lub równoległej Model DS98L-2G/2L umożliwia podłączenie 2 urządzeń końcowych (po 8A) Opis DS98L-400 DS98L-2 DS98L-120 Napięcie znamionowe Układ sieci TN-TT Najwyższe napięcie trwałej pracy U c 275 AC 150 Częstotliwość znamionowa f n 50-60Hz Prąd roboczy Prąd upływu przy U c I c brak Maks. znamionowy prąd obciążenia* I L 16A Prąd następczy I f brak Czas zadziałania t A <25 ns Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. 180 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozł. 2 AC rozł. Znamionowy prąd wyładowczy (8/20 µs) 5kA Maks. prąd wyładowczy (8/20 µs) Maks. całkowity prąd udarowy (8/20 µs) I total 20kA Udar kombinowany kl. III U oc 15 x 10k / 5kA 1 x 20k / Napięciowy poziom ochrony przy U p 1,5/1 k 0,7/0,7 k Urządzenia odłączające Odłącznik termiczny Maksymalny bezpiecznik 16A* / 40A (gl/gg)** Wyłącznik różnicowoprądowy (jeśli jest w sieci) typ S lub zwłoczny Wymiary montażowe 1 TE Przekrój przewodu 1,5-2,5 mm² Wskaźnik uszkodzeń gaśnie zielona, rozłącza sieć Sygnalizacja zdalna (FS) brak Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy -40/+85 C Stopień ochrony obudowy IP20 tworzywo termoplastyczne PEI UL94-0 Normy kontrolne PN-EN Polska ogranicznik przepięć typu 2+3 EN Europa Low oltage SPD - Test Class II, III UL1449 ed. 4 USA Low voltage SPD DS98L * ) przy okablowaniu przelotowym (szeregowym) ** ) przy okablowaniu równoległym GDT: Gazowe iskierniki wyładowcze : Warystory : Zabezpieczenie termiczne : Termiczne urządzenie odłączające C: Styk zdalnej sygnalizacji MI: Sygnalizacja uszkodzenia

20 Ograniczniki przepięć typu 2 (lub 3), wykonanie 2-bieg. Seria DS98L-2G/2L Ogranicznik przepięć typ 2 (lub 3), wykonanie 2-bieg. +N Obudowa w formie monobloku = (8/20 µs) = 5kA (8/20 µs) Sposób ochrony CM/DM Koniec pracy urządzenia: rozłączenie i sygnalizacja Zgodność z normami IEC i EN L1 L2 N Opis DS98L-2G/2L Sieć 2, 2-bieg. +N Układ połączeń L/N/PE Układ sieci TN-TT Najwyższe napięcie trwałej pracy U c 275 AC Prąd następczy I f brak Przepięcie dorywcze TO - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze TO minut U T 440 AC rozł. Przepięcie dorywcze N/PE (TO HT) U T 1200 / 0A / 200ms rozł. Maksymalny prąd obciążenia I L 8A Znamionowy prąd wyładowczy (8/20 µs) 5kA Maks. prąd wyładowczy (8/20 µs) na bieg. Maks. prąd wyładowczy (8/20 µs) razem I total ka Udar kombinowany - test dla klasy III U oc 15 x 10 k/5ka i 1 x 20k/ Poziom ochrony CM/DM U p 1,5/1 k Urządzenia odłączające Odłącznik termiczny Wkładki bezpiecznikowe 8A, charakterystyka gg Wyłącznik uziemiający typ S lub zwłoczny Wymiary patrz rysunek Przyłącze max. 2,5mm² zacisk śrubowy Stan SPD po rozłączeniu rozłączenie SPD Wskaźnik rozłączenia zielona dioda gaśnie Sygnalizacja zdalna rozłączenia brak Sposób montażu szyna montażowa TH35 mm Zakres temperatury pracy -40/+85 C Stopień ochrony obudowy IP20 tworzywo termoplastyczne PEI UL94-0 Zgodność z normami IEC / EN Numer artykułu GSG L1 L2 N : Warystor GSG: Iskiernik : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Wskaźnik rozłączenia

21 Ograniczniki przepięć typu 2+3 z przewodami Seria MLPX1G MLPX1G-2L-W MLPX1G-2L-W/IP20 Kompaktowy ogranicznik przepięć typu 2+3 do sieci 2 AC Dla opraw oświetleniowych w I-szej klasie ochronności Opatentowana technologia G Brak procesu starzenia Przykręcane do powierzchni płaskiej z wyprowadzonymi przewodami Stopień ochrony: IP67 (MLPC1G-2L-W) i IP20 (MLPX1G-2L-W/IP20) Rozłączanie sieci AC w przypadku uszkodzenia ogranicznika przepięć, dioda gaśnie Zgoność z normami: EN , IEC i UL1449 4ed. 37 NP E MLPX1G-2L-WM N OFF: replace NP E OFF: replace LPX1G-2L-W/IP20 GSG GSG Opis MLPX1G-2L-W MLPX1-2L-W/IP20 Zastosowanie typ 2+3 z wyprowadzonymi przewodami Klasa ochrony klasa ochrony I Sieć System AC TT/TN Rodzaj ochrony CM/DM Maksymale napięcie U c 320 AC Maks. znam. prąd obciążenia I L 10 A Prąd upływu przy U c I pe brak Prąd następczy I f brak Przepięcie dorywcze (TO) - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze (TO) minut U T 440 AC rozł. Przepięcie dorywcze (TO) - N-PE U T 1200 /0A/200 ms wytrz. Znamionowy prąd wyładowczy / 5kA na biegun (15 x 8/20 µs) Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Maks. prąd wyładowczy (1 x 8/20 µs) I total 20kA Udar kombinowany - test klasy III U oc 15 x 10k i 1 x 20k Udar kombinowany IEEE (C ) 10k/ (1,2/50 µs - 8/20 µs) Poziom ochrony (8/20µs) U p 1,5k/1,5k 6k (1,2/50µs) Rozłączanie Bezpiecznik termiczny Wyłącznik różnicowoprądowy (jeśli jest w sieci) typ S lub zwłoczny Podłączenie do sieci przewody: 1,5 mm² (L/N) i 2,5 mm² (PE) Wskaźnik pracy załączona zielona dioda Wskaźnik rozłączenia rozłączenie sieci AC Zachowanie po uszkodzeniu zgaśnięcie zielonej diody i rozłączenie sieci AC Zdalna sygnalizacja brak Montaż na ścianie lub płycie Temperatura pracy -40/+85 C Stopień ochrony IP67 IP20 tworzywo termoplastyczne UL94-0 Zgodność z normami EN / IEC / UL1449 ed. 4 Numer artykułu : warystor GDT: iskiernik gazowy : bezpiecznik termiczny : wskaźnik rozłączenia : termiczny system rozłączenia

22 OFF: replace OFF: replace OFF: replace OFF: replace Ograniczniki przepięć typu 2+3 z przewodami Seria MLPX MLPX1-2L-W MLPX1-2L-W/IP20 MLPX2-2L-W Wyjątkowo mały ogranicznik przepięć typu 2+3 do sieci 2 AC Wykonanie 1-biegunowe Dla klasy ochrony I i II Przykręcane do ściany z podłączonymi przewodami Stopień ochrony: IP67 (MLPX-2L-W) i IP20 (MLPX-2L-W/IP20) Wskaźnik rozłączenia sygnalizowany przez Rozłączenie sieci AC w przypadku uszkodzenia ogranicznika przepięć Zgodność z normami EN , IEC i UL1449 ed MLPX1 MLPX N N GDT NP E NP E N N MLPX1-2L-W 170 MLPX1-2L-W/IP MLPX2-2L-W 170 MLPX2-2L-W/IP : warystor GDT: iskiernik gazowy : bezpiecznik termiczny : wskaźnik rozłączenia : termiczny system rozłączenia Opis MLPX1-2L-W MLPX1-2L-W/IP20 MLPX2-2L-W MLPX2-2L-W/IP20 Zastosowanie typ 2+3 z podłączonymi na stałe przewodami Klasa ochrony klasa ochrony I klasa ochrony II Sieć AC System AC TT/TN Rodzaj ochrony CM/DM DM Maksymale napięcie U c 320 AC Maks. znam. prąd obciążenia I L 10 A Prąd upływu przy U c I pe brak Przepięcie dorywcze (TO) - 5 sekund U T 335 AC wytrz. Przepięcie dorywcze (TO) minut U T 440 AC rozł. Przepięcie dorywcze (TO) - N-PE U T 1200 /0A/200 ms rozł. nie dotyczy Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 5kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Maks. prąd wyładowczy (1 x 8/20 µs) I total 20kA nie dotyczy Udar kombinowany - test klasy III U oc 15 x 10k/5kA i 1 x 20k/ Udar kombinowany IEEE (C ) (1,2/50 µs - 8/20 µs) 10k/ Poziom ochrony (8/20µs) 6k (1,2/50µs) U p 1,5k/1,5k 1,5k Rozłączanie Bezpiecznik termiczny Wyłącznik różnicowoprądowy (jeśli jest w sieci) typ S lub zwłoczny Podłączenie do sieci przewody: 1,5 mm² (L/N) i 2,5 mm² (PE) przewody: 1,5 mm² (L/N) Wskaźnik pracy załączona dioda Wskaźnik rozłączenia rozłączenie sieci AC Zachowanie po uszkodzeniu zgaśnięcie diody i rozłączenie sieci AC Zdalna sygnalizacja brak Montaż na ścianie lub płycie Temperatura pracy -40/+85 C Stopień ochrony IP67 IP20 IP67 IP20 tworzywo termoplastyczne UL94-0 Zgodność z normami EN / IEC / UL1449 ed. 4 Numer artykułu

23 Ograniczniki przepięć typu 3 Seria MSB10 Ogranicznik przepięć typu 3 Wykonanie z zaciskami lub przewodami; montaż do płyty Stopień ochrony do IP66 (MSB10-400) Wskaźnik zadziałania Wykonanie MSB jest wykonaniem 4-fazowym (3+1) Zgodność z normami EN , IEC i UL1449 ed. 4 MSB10-400(UL) MSB10-UL MSB10 MSB10 MSB10C MSB10-UL MSB10C-MSB ,2 diam diam : warytor : bezpiecznik termiczny T : termiczny system rozłączania GDT: iskiernik gazowy : wskaźik rozłączenia MSB10 MSB L1 L2 L3 N L L N Equipt e N L L N Equipt e LN Opis MSB10-400(UL) MSB10-480(UL) MSB MSB MSB MSB10C-400 Sieć AC System AC TT-TN TT/TN TT-TN TN TT-TN TT-TN Rodzaj ochrony CM/DM CM/DM CM/DM CM/DM CM/DM CM/DM Maksymale napięcie U c 0 AC 550 AC 255 AC 255 AC 255 AC 255 AC Maks. znam. prąd obciążenia I L A 16A Prąd upływu przy U c I c < 1mA < 1mA brak < 1mA brak Przepięcie dorywcze (TO) - 5 sekund U T 335 AC wytrz. 700 AC wytrz. 335 AC wytrz. 335 AC wytrz. 335 AC wytrz. 335 AC wytrz. Przepięcie dorywcze (TO) minut U T 440 AC rozł. 915 AC rozł. 440 AC rozł. 440 AC rozł. 440 AC rozł. 440 AC rozł. Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 3kA 5kA 3kA Maks. prąd wyładowczy / na biegun (1 x 8/20 µs) Maks. prąd wyładowczy / razem (1 x 8/20 µs) I total 20kA 40kA 20kA Udar kombinowany - test klasy III U oc 6k Udar kombinowany IEEE (C ) (1,2/50 µs - 8/20 µs) 10k/ Poziom ochrony (8/20µs) 6k (1,2/50µs) U p 1,2k/1,2k 2k/2k 1,5k/1,5k 1,5k/1,5k 1,5k/1,5k Urządzenia odłączające Bezpiecznik termiczny Wyłącznik różnicowoprądowy (jeśli jest w sieci) typ S lub zwłoczny Podłączenie do sieci przewód zacisk śrubowy Wskaźnik pracy załączona dioda Wskaźnik zadziałania rozłączenie Zachowanie po uszkodzeniu zgaśnięcie diody Montaż na ścianie lub płycie Temperatura pracy -40/+85 C Stopień ochrony IP66 IP65 IP20 tworzywo termoplastyczne UL94-0 Zgodność z normami IEC / EN / UL1449 ed. 4 Certyfikaty UL / EAC / TU UL / EAC EAC Numer artykułu Inne wykonania - na zapytanie

24 Ograniczniki przepięć typu 3 Seria MSB6 2-6kA Wyjątkowo małe ograniczniki przepięć typu 3 do sieci AC Stosowane do zabezpieczania źródeł światła budynków oraz gniazdek elektrycznych Montaż na płycie lub w puszce gniazdka elektrycznego Rozłączenie sygnalizowane dźwiękiem lub diodą Dostępne wersje na 24 AC lub DC Zgodność z normami EN , IEC i UL1449 ed. 4 MSB6-24LD MSB6-400 MSB6-400 MSB6-400/LD MSB6-24/LD MSB6-400 MSB6-400/LD BUZZER BUZZER 25 MSB6-24/LD 150 L N 150 L N : warytor : bezpiecznik termiczny T : termiczny system rozłączania GDT: iskiernik gazowy Buzzer: alarm dźwiękowy (warkot) Opis MSB6-400 MSB6-24/LD MSB6-400/LD Sieć 2 24 AC-dc 2 System AC TT-TN - TT-TN Rodzaj ochrony CM/DM CM/DM CM/DM Maksymale napięcie U c 255 AC AC-38 DC 255 AC Prąd upływu przy U c I c brak Przepięcie dorywcze (TO) - 5 sekund U T 335 AC wytrz. 36 AC wytrz. 335 AC wytrz. Przepięcie dorywcze (TO) minut U T 440 AC rozł. 42 AC rozł. 440 AC rozł. Znamionowy prąd wyładowczy / na biegun (15 x 8/20 µs) 3kA 0.5kA 3kA Maks. prąd wyładowczy / na biegun 1 x 8/20 µs) 6kA 2kA 6kA Udar kombinowany - test klasy III U oc 6k 1k 6k Udar kombinowany IEEE (C ) (1,2/50 µs - 8/20 µs) 6k/6kA - 6k/6kA Poziom ochrony (8/20µs) 6k (1,2/50µs) U p 1,5k/1,5k 0,18k/0,18k 1,5k/1,5k Wytrzymałość zwarciowa I SCCR 00A Rozłączanie Bezpiecznik termiczny Wyłącznik różnicowoprądowy (jeśli jest w sieci) typ S lub zwłoczny Właściwości Podłączenie do sieci przewód Wskaźnik pracy brak włączona zielona dioda Wskaźnik rozłączenia rozłączenie Zachowanie po uszkodzeniu włączony sygnał dźwiękowy wyłączona Temperatura pracy -40/+85 C Stopień ochrony IP20 tworzywo termoplastyczne UL94-0 Zgodność z normami IEC / EN / UL1449 ed. 4 Numer artykułu

25 Ochrona elektrostatyczna opraw w II klasie ochronności ESP-2 Ochrona elektrostatyczna Do opraw w II klasie ochronności Spełnia wymagania dla II klasy ochronności Budowa kompaktowa Wykonanie z okablowaniem ESP-2 ElectroStatic Protector Uc 320 ac Uesp > 0.5 k IP Opis ESP-2 Sieć AC AC Ochrona L/P <-> FE Układ sieci TN-TT Maksymalne napięcie trwałej pracy U c 320 AC Prąd upływu przy U c I PE brak Udar kombinowany - test dla klasy III U oc 10 k / 5kA Poziom ochrony elektrostatycznej U ESP >0,5 k Wymiary patrz rysunek Przekrój przewodu przekrój max. 1mm² Zakres temperatury pracy -40/+85 C Stopień ochrony obudowy IP67 tworzywo termoplastyczne UL94-0 Zgodność z normami IEC / EN , UL1449 ed. 3 Numer artykułu W ofercie także ogranicznik przepięć MLPC2... / ESP z ochroną elektrostatyczną - na zapytanie 20
