Suplement do Katalogu pełnego UE 2006 PL1 Ochrona przed przepięciami w instalacjach zasilających.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Suplement do Katalogu pełnego UE 2006 PL1 Ochrona przed przepięciami w instalacjach zasilających."

Transkrypt

1 Suplement 2007 do Katalogu pełnego UE 2006 PL1 Ochrona przed przepięciami w instalacjach zasilających Ochrona odgromowa Ochrona przed przepięciami Sprzęt bezpieczeństwa

2 Nowe produkty Przegląd nowych produktów Strona 1 DEHNventil modular z wymiennymi modułami DEHNventil M TNC 255 (trójbiegunowe) 2 DEHNventil M TNS 255 (czterobiegunowe) 3 DEHNventil TT 255 (czterobiegunowe, układ połączeń 3+1 ) 4 DEHNventil M TN 255 (dwubiegunowe) 5 DEHNventil M TT 2P 255 (dwubiegunowe, układ połączeń 1+1 ) 6 DEHNventil M... FM (ze zdalną sygnalizacją stanu, zestyki przełączne) 9 DEHNbloc Maxi (skoordynowany, na napięcie 135 V) 9 DEHNbloc Maxi 440 (skoordynowany, na napięcie 440 V) 10 DEHNbloc Maxi S (skoordynowany, na szyny zbiorcze) 12 DEHNbloc H (jednobiegunowy) 14 DEHNbloc H (trójbiegunowy) 14 DEHNbloc NH H 15 DEHNbloc (na napięcie 440 V) 16 przepięć 17 DEHNguard modular DEHNguard M TNC DEHNguard M TNS DEHNguard M TT DEHNguard M TN DEHNguard M TT 2P 22 DEHNguard M... FM DEHNguard S 23 DEHNgap C S 25 przepięć 29 DEHNrail modular DEHNrail M 2P DEHNrail M 2P 255 FM 30

3 N-PE OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU 1 Typ 1 wg PN-EN Klasa I wg PN-IEC DEHNventil modular wielobiegunowy, hybrydowy z modułami wymiennymi Do ochrony instalacji niskiego napięcia przed przepięciami, również przy bezpośrednich trafieniach piorunów. Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0 A 2. kompletny ogranicznik hybrydowy na bazie iskierników, składający się z podstawy i wymiennych modułów ochronnych najwyższa funkcjonalność w technologii ograniczania prądów zwarciowych RADAX-Flow selektywna współpraca z bezpiecznikami 35 A gl/gg do 50 ka eff prądu zwarciowego prądy udarowe do 100 ka (10/350) zapewniona ochrona urządzeń końcowych optyczna syganlizacja stanu, opcjonalnie zdalna sygnalizacja wymienne moduły z ryglem blokującym DEHNventil M TNC 255: modułowy ogranicznik hybrydowy do sieci TNC DEHNventil M TNS 255: modułowy ogranicznik hybrydowy do sieci TNS DEHNventil M TT 255: modułowy ogranicznik hybrydowy do sieci TT i TNS (układ połączeń 3+1 ) DEHNventil M TN 255: modułowy ogranicznik hybrydowy do 1-fazowej sieci TNS DEHNventil M TT 2P 255: modułowy ogranicznik hybrydowy do 1-fazowej sieci TT i TNS (układ połączeń 1+1 ) DEHNventil M... FM: ze zdalną sygnalizacją stanu (przełączne zestyki bezpotencjałowe) Nowe ograniczniki przepięć Czerwonej/Serii łączą w sobie bezpieczeństwo i innowacyjność i odróżniają się nową formą obudowy jak np. rodzina DEHNventil modular z wymiennymi modułami ochronnymi. Jako wszystko w jednym służą do wyrównywania potencjałów w ochronie odgromowej i do ochrony przed przepięciami jednocześnie. Jest to szczególnie korzystne dla małych obiektów i instalacji. Zastosowanie tego ogranicznika daje pewność energetycznej koordynacji z kolejnymi ogranicznikami, z urządzeniem końcowym, układami ochronynmi w urządzeniu końcowym, przy ich niewielkiej odległości ( 5 m) od DEHNventil. Przy tym, zdolność do odprowadzania prądu piorunowego do A daje wysoką niezawodność zasilania i wysokie bezpieczeństwo chronionej instalacji. Zastosowanie DEHNventil z wymiennymi modułami również w rozległych instalacjach ma wiele zalet. Niewielka przestrzeń zajmowana przez ograniczniki oznacza łatwą zabudowę w rozdzielnicy/obudowie. Nowa seria DEHNventil modular odznacza się wysoką funkcjonalnością. Istotnym elementem jest tu rygiel blokujący moduły. Zapewnia on pewne połączenie z podstawą nawet w przypadku najwyższego obciążenia. W razie potrzeby wymiany modułu, można to wykonać szybko i bez narzędzi. Podwójne zaciski służą do optymalnych warunków podłączenia w układzie V, zgodnie z PN-IEC i VdS 2031 (wytyczne Stowarzyszenia Ubezpieczycieli Niemieckich) dla instalacji o prądach roboczych do 125 A, co oszczędza miejsce i koszty. Dla podłączenia z sąsiednimi aparatami w technice modułowej można stosować szyny łączeniowe (grzebieniowe) typu MVS (numer katalogowy ) i MVS (numer katalogowy ). Dobór odpowiedniej wersji ogranicznika DEHNventil do typu sieci jest bardzo prosty i zapisany w nazwie ogranicznika. Wysoką niezawodność chronionej instalacji odbiorczej zapewnia opatentowana technologia RADAX-Flow ograniczania i gaszenia prądów zwarciowych następczych. Nawet przy dużych spodziewanych prądach zwarciowych do 50 ka eff, będzie on tak silnie ograniczany, że zachowana będzie selektywna współpraca z bezpiecznikami obwodu głównego o małej wartości (od 35 A gl/gg), co oznacza, że bezpiecznik obwodu głównego nie zadziała podczas gaszenia prądu następczego w ograniczniku. Wskaźniki działania/uszkodzenia w każdym biegunie nie powodują prądu upływu i dają natychmiast informację o stanie ogranicznika. Obok standardowej sygnalizacji optycznej kolorem zielonym (sprawny) i czerwonym (uszkodzony) w okienku na frontowej części urządzenia, są w wersjach DEHNventil M... FM dodatkowe bezpotencjałowe zestyki przełączne (zwierne i rozwierne do wyboru) do zdalnej sygnalizacji stanu ogranicznika, które można wykorzystać podobnie jak w ogranicznikach DEHNguard... FM. Czerwona / Seria 1

4 N-PE DEHNventil modular DEHNventil M TNC (FM) OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU DV M TNC DV M TNC 255 FM L1 L1 L2 L2 L3 L3 Wysokość do szyny DV M TNC 255 DEHNventil modular TNC 3-polig DV M TNC 255 FM DEHNventil modular TNC 3-polig FM PE Schemat połączeń DV M TNC 255 FM Rysunek wymiarowy DV M TNC 255 (FM) DV M TNC 255 (FM): Ogranicznik przepięć hybrydowy z modułami wymiennymi, do sieci TNC DV M TNC 255 DV M TNC 255 FM Ogranicznik przepięć wg PN-EN Typ 1 Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Klasa I Napięcie znamionowe AC U N 230 / 400 V 230 / 400 V Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) [L1+L2+L3-PEN] I imp 75 ka 75 ka Prąd udarowy (10/350) [L-PEN] I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20) I n 25 / 75 ka 25 / 75 ka Napięciowy poziom ochrony U P 1,5 kv 1,5 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns 100 ns Maks. bezpiecznik (L) do I K = 50 ka eff 315 A gl/gg 315 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 200 A gl/gg 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg 125 A gl/gg Przepięcie dorywcze U T 440 V / 5 sekund 440 V / 5 sekund Zakres temperatur pracy (połączenie równoległe) T UP -40 C C -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C -40 C C Wskaźnik działania / uszkodzenia zielony / czerwony zielony / czerwony Przekroje przewodów (L1, L1, L2, L2, L3, L3, PEN, ) min. 10 mm 2 drut / linka 10 mm 2 drut / linka Przekroje przewodów (L1, L2, L3, PEN) maks. 50 mm 2 wielodrutowo / 35 mm 2 linka 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L1, L2, L3, ) maks. 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 6 modułów TE, DIN modułów TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny Paramerty obwodu sygnalizacji AC 250 V/0,5 A Paramerty obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DV M TNC 255 DV M TNC 255 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. do DEHNventil modular DV MOD 255 Moduł ochronny DV MOD 255: Moduł ochronny DV MOD 255 Kombi- Ableiter-Schutzmodul Typ DV MOD 255 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Ograniczanie prądu następczego / Selektywność 35 A gl/gg do 50 ka eff nie zadziała Typ szt. katalogowy DV MOD Czerwona / Seria

5 N-PE DV M TNS DV M TNS 255 FM OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU 1 DEHNventil modular DEHNventil M TNS (FM) DV M TNS 255 DEHNventil modular TNS 4-polig DV M TNS 255 FM DEHNventil modular TNS 4-polig FM Wysokość do szyny L1 L1 L2 L2 L3 L3 N N PE Rysunek wymiarowy DV TNS 255 (FM) Schemat połączeń DV TNS 255 FM DV M TNS 255 (FM): Ogranicznik przepięć hybrydowy z modułami wymiennymi, do sieci TNS DV M TNS 255 DV M TNS 255 FM Ogranicznik przepięć wg PN-EN Typ 1 Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Klasa I Napięcie znamionowe AC U N 230 / 400 V 230 / 400 V Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) [L1+L2+L3+N-PE] I imp 100 ka 100 ka Prąd udarowy (10/350) [L,N-PE] I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20) I n 25 / 100 ka 25 / 100 ka Napięciowy poziom ochrony [L-PE] U P 1,5 kv 1,5 kv Napięciowy poziom ochrony [N-PE] U P 1,5 kv 1,5 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns 100 ns Maks. bezpiecznik (L) do I K = 50 ka eff 315 A gl/gg 315 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 200 A gl/gg 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg 125 A gl/gg Przepięcie dorywcze [L-N] U T 440 V / 5 sekund 440 V / 5 sekund Zakres temperatur pracy (połączenie równoległe) T UP -40 C C -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C -40 C C Wskaźnik działania / uszkodzenia zielony / czerwony zielony / czerwony Przekroje przewodów (L1, L1, L2, L2, L3, L3, N, N, PE, ) min. 10 mm 2 drut / linka 10 mm 2 drut / linka Przekroje przewodów (L1, L2, L3, N, PE) maks. 50 mm 2 wielodrutowo / 35 mm 2 linka 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L1, L2, L3, N, ) maks. 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 8 modułów TE, DIN modułów TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny Paramerty obwodu sygnalizacji AC 250 V/0,5 A Paramerty obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DV M TNS 255 DV M TNS 255 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. do DEHNventil modular DV MOD 255 Moduł ochronny DV MOD 255: Moduł ochronny DV MOD 255 Kombi- Ableiter-Schutzmodul Typ DV MOD 255 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Ograniczanie prądu następczego / Selektywność 35 A gl/gg do 50 ka eff nie zadziała Typ szt. katalogowy DV MOD Czerwona / Seria 3

6 N-PE DEHNventil modular DEHNventil M TT (FM) OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU DV M TT DV M TT 255 FM L1 L1 L2 L2 L3 L3 N N Wysokość do szyny DV M TT 255 DEHNventil modular TT 4-polig DV M TT 255 FM DEHNventil modular TT 4-polig FM PE Schemat połączeń DV M TT 255 FM Rysunek wymiarowy DV M TT 255 (FM) DV M TT 255 (FM): Ogranicznik przepięć hybrydowy z modułami wymiennymi, do sieci TT i TNS (układ połączeń 3+1 ) DV MOD 255 Moduł ochronny DV MOD 255: Moduł ochronny Typ DV MOD 255 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Ograniczanie prądu następczego / Selektywność 35 A gl/gg 50 ka eff nie zadziała Typ szt. katalogowy DV MOD DV M TT DV MOD NPE DV MOD NPE 100 DV MOD 255 Kombi- Ableiter-Schutzmodul DV MOD NPE 50 Kombi- Ableiter-Schutzmodul N-PE 50 ka DV MOD NPE 100 Kombi- Ableiter-Schutzmodul N-PE 100 ka DV M TT 255 FM Ogranicznik przepięć wg PN-EN Typ 1 Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Klasa I Napięcie znamionowe AC U N 230 / 400 V 230 / 400 V Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) [L1+L2+L3+N-PE] I imp 100 ka 100 ka Prąd udarowy (10/350) [L-N] I imp 25 ka 25 ka Prąd udarowy (10/350) [N-PE] I imp 100 ka 100 ka Znamionowy prąd wyładowczy (8/20) I n 25 / 100 ka 25 / 100 ka Napięciowy poziom ochrony [L-N] U P 1,5 kv 1,5 kv Napięciowy poziom ochrony [N-PE] U P 1,5 kv 1,5 kv Zdolność gaszenia prądu następczego [L-N] AC I fi 50 ka eff 50 ka eff Zdolność gaszenia prądu następczego [N-PE] AC I fi 100 A eff 100 A eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns 100 ns Maks. bezpiecznik (L) do I K = 50 ka eff 315 A gl/gg 315 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 200 A gl/gg 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg 125 A gl/gg Przepięcie dorywcze [L-N] U T 440 V / 5 sekund 440 V / 5 sekund Przepięcie dorywcze [N-PE] U T 1200 V / 200 ms 1200 V / 200 ms Zakres temperatur pracy (połączenie równoległe) T UP -40 C C -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C -40 C C Wskaźnik działania / uszkodzenia zielony / czerwony zielony / czerwony Przekroje przewodów (L1, L1, L2, L2, L3, L3, N, N, PE, ) min. 10 mm 2 drut / linka 10 mm 2 drut / linka Przekroje przewodów (L1, L2, L3, N, PE) maks. 50 mm 2 wielodrutowo / 35 mm 2 linka 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L1, L2, L3, N, ) maks. 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 8 modułów TE, DIN modułów TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny Paramerty obwodu sygnalizacji AC 250 V/0,5 A Paramerty obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DV M TT 255 DV M TT 255 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. Moduł ochronny N-PE DV MOD NPE 100: Moduł ochronny N-PE 100 ka Typ DV MOD NPE 100 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 100 ka Typ szt. katalogowy DV MOD NPE Czerwona / Seria

7 N-PE DV M TN DV M TN 255 FM OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU 1 DEHNventil modular DEHNventil M TN (FM) DV M TN 255 DEHNventil modular TN 2-polig DV M TN 255 FM DEHNventil modular TN 2-polig FM Wysokość do szyny L1 L1 N N PE Rysunek wymiarowy DV M TN 255 (FM) Schemat połączeń DV M TN 255 FM DV M TN 255 (FM): Ogranicznik przepięć hybrydowy z modułami wymiennymi, do 1-fazowej sieci TN DV M TN 255 DV M TN 255 FM Ogranicznik przepięć wg PN-EN Typ 1 Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Klasa I Napięcie znamionowe AC U N 230 V 230 V Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) [L+N-PE] 50 ka 50 ka Prąd udarowy (10/350) [L,N-PE] I imp 25 ka 25 ka Znamionowy prąd wyładowczy (8/20) I n 25 / 50 ka 25 / 50 ka Napięciowy poziom ochrony [L-PE] U P 1,5 kv 1,5 kv Napięciowy poziom ochrony [N-PE] U P 1,5 kv 1,5 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns 100 ns Maks. bezpiecznik (L) do I K = 50 ka eff 315 A gl/gg 315 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 200 A gl/gg 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg 125 A gl/gg Przepięcie dorywcze [L-N] U T 440 V / 5 sekund 440 V / 5 sekund Zakres temperatur pracy (połączenie równoległe) T UP -40 C C -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C -40 C C Wskaźnik działania / uszkodzenia zielony / czerwony zielony / czerwony Przekroje przewodów (L, L, N, N, PE, ) 10 mm 2 drut / linka 10 mm 2 drut / linka Przekroje przewodów (L, N, PE) 50 mm 2 wielodrutowo / 35 mm 2 linka 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L, N, ) 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 4 moduły TE, DIN moduły TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny Paramerty obwodu sygnalizacji AC 250 V/0,5 A Paramerty obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DV M TN 255 DV M TN 255 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. do DEHNventil modular DV MOD 255 Moduł ochronny DV MOD 255: Moduł ochronny DV MOD 255 Kombi- Ableiter-Schutzmodul Typ DV MOD 255 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Ograniczanie prądu następczego / Selektywność 35 A gl/gg 50 ka eff nie zadziała Typ szt. katalogowy DV MOD Czerwona / Seria 5

8 N-PE DEHNventil modular DEHNventil M TT 2P (FM) OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU DV M TT 2P DV M TT 2P 255 FM L1 L1 N N Wysokość do szyny DV M TT 2P 255 DEHNventil modular TT 2P 2-polig DV M TT 2P 255 FM DEHNventil modular TT 2P 2-polig FM PE Schemat połączeń DV M TT 2P 255 FM Rysunek wymiarowy DV M TT 2P 255 (FM) DV M TT 2P 255 (FM): Ogranicznik przepięć hybrydowy z modułami wymiennymi, do 1-fazowej sieci TT (układ połączeń 1+1 ) DV M TT 2P 255 DV M TT 2P 255 FM Ogranicznik przepięć wg PN-EN Typ 1 Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Klasa I Napięcie znamionowe AC U N 230 V 230 V Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) [L+N-PE] 50 ka 50 ka Prąd udarowy (10/350) [L-N] I imp 25 ka 25 ka Prąd udarowy (10/350) [N-PE] I imp 50 ka 50 ka Znamionowy prąd wyładowczy (8/20) I n 25 / 50 ka 25 / 50 ka Napięciowy poziom ochrony [L-N] U P 1,5 kv 1,5 kv Napięciowy poziom ochrony [N-PE] U P 1,5 kv 1,5 kv Zdolność gaszenia prądu następczego [L-N] AC I fi 50 ka eff 50 ka eff Zdolność gaszenia prądu następczego [N-PE] AC I fi 100 A eff 100 A eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns 100 ns Maks. bezpiecznik (L) do I K = 50 ka eff 315 A gl/gg 315 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 200 A gl/gg 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg 125 A gl/gg Przepięcie dorywcze [L-N] U T 440 V / 5 sekund 440 V / 5 sekund Przepięcie dorywcze [N-PE] U T 1200 V / 200 ms 1200 V / 200 ms Zakres temperatur pracy (połączenie równoległe) T UP -40 C C -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C -40 C C Wskaźnik działania / uszkodzenia zielony / czerwony zielony / czerwony Przekroje przewodów (L, L, N, N, PE, ) 10 mm 2 drut / linka 10 mm 2 drut / linka Przekroje przewodów (L, N, PE) 50 mm 2 wielodrutowo / 35 mm 2 linka 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L, N, ) 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 4 moduły TE, DIN moduły TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny Paramerty obwodu sygnalizacji AC 250 V/0,5 A Paramerty obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DV M TT 2P 255 DV M TT 2P 255 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt DV MOD 255 Moduł ochronny DV MOD 255: Moduł ochronny Typ DV MOD 255 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Ograniczanie prądu następczego / Selektywność 35 A gl/gg 50 ka eff nie zadziała Typ szt. katalogowy DV MOD DV MOD NPE DV MOD NPE 100 DV MOD 255 Kombi- Ableiter-Schutzmodul DV MOD NPE 50 Kombi- Ableiter-Schutzmodul N-PE 50 ka DV MOD NPE 100 Kombi- Ableiter-Schutzmodul N-PE 100 ka Moduł ochronny N-PE DV MOD NPE 50: Moduł ochronny N-PE 50 ka Typ DV MOD NPE 50 Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 50 ka Typ szt. katalogowy DV MOD NPE Czerwona / Seria

9 N-PE OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU 1 Typ 1 wg PN-EN Klasa I wg PN-IEC Moduł ochronny do DEHNventil modular wysoka zdolność iskierników do odprowadzania prądów piorunowych najwyższa funkcjonalność w technologii ograniczania prądów zwarciowych RADAX-Flow moduły blokowane ryglem, wymiana (bez narzędzi) wymaga tylko nacisku od góry i od dołu wskaźnik działania / uszkodzenia w oknie kontrolnym, kolory zielony / czerwony Do ochrony instalacji niskiego napięcia przed przepięciami, również przy bezpośrednich trafieniach piorunów. Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0 A 2. DV MOD 255: DV MOD NPE 50: DV MOD NPE 100: Moduł ochronny Moduł ochronny N-PE 50 ka Moduł ochronny N-PE 100 ka Iskiernikowe moduły ochronne do DEHNventil modular łaczą w sobie bezpieczeństwo i innowacyjność w nowym stylu. Kompaktowe moduły ochronne wykonane w technologii RADAX-Flow jako iskiernikowe układy zamknięte z urządzeniem kontrolnym oraz sygnalizacją działania i uszkodzenia. Możliwość błędnego włączenia modułów N-PE w miejsce modułów ochronnych (pracujących przy napięciu sieciowym) została zablokowana mechanicznie. Blokada umożliwia pewne mocowanie modułów w podstawie. Jej konstrukcja powoduje zatrzaskiwanie modułów przy wkładaniu i blokowanie wyjmowania modułu. Dopiero po naciśnięciu rygli od góry i od dołu można moduł wyjąć. Wymiana modułów nie wymaga narzędzi. Czerwona / Seria 7

10 N-PE Moduł do DEHNventil modular Moduł ochronny OGRANICZNIKI PRZEPIĘĆ HYBRYDOWE TYPU DV MOD 255 Schemat połączeń DV MOD 255 Rysunek wymiarowy DV MOD 255 DV MOD 255: Moduł ochronny Największe napięcie trwałej pracy AC U C Prąd udarowy (10/350) I imp DV MOD V 25 ka Zdolność gaszenia prądu następczego [L-N] AC I fi Ograniczanie prądu następczego / Selektywność 50 ka eff bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Typ DV MOD 255 Numer katalogowy Opakowanie jednostkowe 1 szt. Moduł ochronny N-PE DV MOD NPE DV MOD NPE 100 DV MOD 255 Kombi- Ableiter-Schutzmodul DV MOD NPE 50 Kombi- Ableiter-Schutzmodul N-PE 50 ka DV MOD NPE 100 Kombi- Ableiter-Schutzmodul N-PE 100 ka NPE Schemat połączeń DV MOD NPE... Rysunek wymiarowy DV MOD NPE... DV MOD NPE 50: Moduł ochronny N-PE 50 ka DV MOD NPE 100: Moduł ochronny N-PE 100 ka DV MOD NPE 50 DV MOD NPE 100 Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) I imp 50 ka 100 ka Zdolność gaszenia prądu następczego [N-PE] AC I fi 100 A eff 100 A eff Typ DV MOD NPE 50 DV MOD NPE 100 Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. 8 Czerwona / Seria

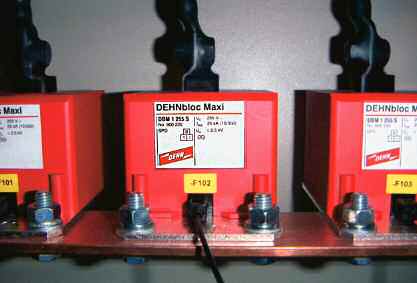

11 N-PE DBM OGRANICZNIKI PRZEPIĘĆ TYPU 1 DEHNbloc Maxi DEHNbloc Maxi DBM DEHNbloc Maxi Wysokość do szyny Rysunek wymiarowy DBM Schemat połączeń DBM DBM 1 135: Skoordynowany, jednobiegunowy ogranicznik przepięć z silnym ograniczaniem prądu następczego / zwarciowego w sieci z U C = 135 V DBM Ogranicznik przepięć wg PN-EN Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Największe napięcie trwałej pracy AC U C 135 V Prąd udarowy (10/350) I imp 25 ka Znamionowy prąd wyładowczy (8/20) I n 25 ka Napięciowy poziom ochrony U P 1,5 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns Maks. bezpiecznik (L) do I K = 25 ka eff (t a 0,2 s) 315 A gl/gg Maks. bezpiecznik (L) do I K = 50 ka eff (t a 5 s) 250 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg Przepięcie dorywcze U T 335 V / 5 sekund Zakres temperatur pracy (połączenie równoległe) T UP -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C Przekroje przewodów (L, L, N/PEN) min. 10 mm 2 drut / linka Przekroje przewodów (L, N/PEN) maks. 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L, N/PEN) maks. 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 Szerokość montażowa 2 moduły TE, DIN Typ DBM Numer katalogowy Opakowanie jednostkowe 1 szt. Czerwona / Seria 9

12 N-PE DEHNbloc Maxi DEHNbloc Maxi 440 OGRANICZNIKI PRZEPIĘĆ TYPU 1 Wysokość do szyny DBM 440 DBM 440 DEHNbloc Maxi Schemat połączeń DBM 440 Rysunek wymiarowy DBM 440 DBM 440: Skoordynowany, jednobiegunowy ogranicznik przepięć z silnym ograniczaniem prądu następczego / zwarciowego w sieci z U C = 440 V DBM 440 Ogranicznik przepięć wg PN-EN Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Największe napięcie trwałej pracy AC U C 440 V Prąd udarowy (10/350) I imp 20 ka Znamionowy prąd wyładowczy (8/20) I n 20 ka Napięciowy poziom ochrony U P 2,5 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns Maks. bezpiecznik (L) do I K = 50 ka eff 250 A gl/gg Maks. bezpiecznik (L) przy I K > 50 ka eff 160 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg Zakres temperatur pracy (połączenie równoległe) T UP -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C Przekroje przewodów (L, L, N/PEN) min. 10 mm 2 drut / linka Przekroje przewodów (L, N/PEN) maks. 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L, N/PEN) maks. 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 Szerokość montażowa 6 modułów TE, DIN Typ DBM 440 Numer katalogowy Opakowanie jednostkowe 1 szt. 10 Czerwona / Seria

13 N-PE OGRANICZNIKI PRZEPIĘĆ TYPU 1 Typ 1 wg PN-EN Klasa I wg PN-IEC DEHNbloc Maxi S Skoordynowany ogranicznik na szynę PEN / N kombinacja iskiernika z bezpiecznikiem bezpośredni montaż na szynach zbiorczych PEN / N niski napięciowy poziom ochrony U P 2,5 kv (z uwzględnieniem 80 cm przewodu przyłączeniowego) bezpośrednia koordynacja z ogranicznikami typu DEHNguard, nie wymagane dławiki Do ochrony instalacji niskiego napięcia przed przepięciami. Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0 A 1. wytrzymałość zwarciowa 100 ka eff (220 ka peak ) wysoka zdolność gaszenia i ograniczania prądu następczego w technologii RADAX- Flow ze złączem światłowodowym do zdalnej kontroli stanu ogranicznika DEHNbloc Maxi S: Skoordynowany jednobiegunowy ogranicznik z wbudowanym bezpiecznikiem, na szyny zbiorcze Dzięki DEHNbloc Maxi S udało się jeszcze bardziej rozszerzyć oferowane sposoby zabudowy ograniczników przepięć w rozdzielnicach przemysłowych z szynami zbiorczymi. Skoordynowany DEHNbloc Maxi S może być dzięki temu montowany mechanicznie w unikalny sposób, bez dodatkowych akcesorii, bezpośrednio na szynie PEN / N w rozdzielnicy. Wbudowany bezpiecznik eliminuje potrzebę stosowania dodatkowych bezpieczników przy ograniczniku. Instalacja DEHNbloc Maxi S bezpośrednio w polu zasilających, jeszcze przed wyłącznikiem, skraca do minimum długości przewodów przyłączeniowych co gwarantuje niski napięciowy poziom ochrony w instalacji. Prąd udarowy 25 ka (10/350) DEHNbloc Maxi S pozwala utrzymać najwyższe wymagania norm dla wszystkich zastosowań w sieciach TN i TT. Dla zrealizowania układu połączeń 3+1 służy DEHNgap Maxi S, ogranicznik N-PE, typu 1, iskiernikowy, o wytrzymałości 100 ka (10/350). Opatentowania technologia RADAX-Flow budowy iskierników, zastosowana również w DEHNbloc Maxi S, umożliwia selektywną współpracę z niewielkimi bezpiecznikami obwodu głównego. Zdolność do odprowadzania prądów piorunowych wielokrotnie i bezpiecznie oraz zdolność do gaszenia prądów zwarciowych bez jednoczesnego zadziałania bezpieczników obwodu głównego, zapewnia wysoką funkcjonalność instalacji w przypadkach trafienia obiektu przez piorun i pozwala znacznie zmniejszyć ryzyko zakłóceń i przeskoków iskrowych w instalacji. W połączeniu z systemem zdalnej sygnalizacji opartym na modułach DEHNsignal można zdalnie nadzorować stan ograniczników przepięć DEHNbloc Maxi S. Łatwo realizowane połączenie światło wodem z modułem odbiorczym DEHNsignal E 3 daje pewne galwaniczne oddzielenie pomiędzy obwodem sieci a obwodem sygnalizacji. Zastosowanie w sieci TT / TNS Zastosowanie w sieci TNC Czerwona / Seria 11

14 N-PE DEHNbloc Maxi S DEHNbloc Maxi S OGRANICZNIKI PRZEPIĘĆ TYPU DBM S DBM S DEHNbloc Maxi S Schemat połączeń DBM S Rysunek wymiarowy DBM S DBM S: Skoordynowany, jednobiegunowy ogranicznik przepięć z wbudowanym bezpiecznikiem, na szyny zbiorcze DBM S Ogranicznik przepięć wg PN-EN Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Znamionowy prąd wyładowczy (8/20) I n 25 ka Napięciowy poziom ochrony U P 2,5 kv (z uwzględnieniem 80 cm przewodu przyłączeniowego) Zdolność gaszenia prądu następczego AC I fi 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns Wytrzymałosć zwarciowa 100 ka eff (220 ka peak ) Przepięcie dorywcze U T 335 V / 5 sekund Zakres temperatur pracy (połączenie równoległe) T UP -40 C C Montaż szyna zbiorcza PEN / N, min. 35 mm 2 Podłączenie przewód z końcówką kablową min. 35 mm 2 / maks. 50 mm 2 Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Szerokość montażowa (szer. x wys. x gł.) 72 x 89 x 100 mm Sygnalizacja działania / uszkodzenia przez wbudowane złącze optyczne LWL i zastosowanie modułu DSI E 3 Typ DBM S Numer katalogowy Opakowanie jednostkowe 1 szt. do DEHNbloc Maxi S DSI E 3 DEHNsignal E 3 Moduł odbiorczy do połączenia światłowodowego z DEHN bloc Maxi S DSI E 3 względnie z DEHNgap Maxi S dla zdalnej selektywnej sygnalizacji Empfangsmodul DEHNsignal E działania / zbiorczej sygnalizacji uszkodzenia 3 ograniczników lub 3+1 w systemie sieci 5-przewodowym Typ szt. katalogowy DSI E do DEHNbloc Maxi S LWL DSI 18M LWL DSI 18M Przewód światłowodowy, 18 metrów, do stosowania razem LWL DSI 18M z DEHNbloc Maxi S Typ średnica Długość szt. katalogowy LWL DSI 18M 2,2 mm 18 m LWL ST DSI LWL ST DSI Stecker für Lichtwellenleiter LWL ST DSI Wtyk LWL do przewodu światłowodowego Typ średnica szt. katalogowy LWL ST DSI 2,2 mm Czerwona / Seria

15 N-PE OGRANICZNIKI PRZEPIĘĆ TYPU 1 Typ 1 wg PN-EN Klasa I wg PN-IEC Do ochrony instalacji niskiego napięcia przed przepięciami, również przy bezpośrednich trafieniach piorunów. Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0 A 1. DEHNbloc przepięć iskierniki zamknięte bezwydmuchowe DEHNbloc... H: technologia iskiernikowa RADAX-Flow silnie ograniczająca prądy zwarciowe następcze możliwe zastosowanie przed licznikiem ze względu na dużą rezystancję izolacji wielofunkcyjne zaciski do przewodów i szyn grzebieniowych jedno- i trójbiegunowe wykonanie (do każdego układu sieci na prądy piorunowe do 100 ka ) wykonanie NH do podstaw bezpiecznikowych wielkości 00 DEHNbloc H: DEHNbloc H: DEHNbloc NH00 H: DEHNbloc 1 440: jednobiegunowy ogranicznik silnie ograniczający prądy zwarciowe następcze trójbiegunowy ogranicznik silnie ograniczający prądy zwarciowe następcze ogranicznik do podstaw bezpiecznikowych NH 00 silnie ograniczający prądy zwarciowe następcze jednobiegunowy ogranicznik do sieci U C = 440 V iskiernikowe DEHNbloc umożliwiają kompaktową zabudowę w tablicach rozdzielczych niskiego napięcia. Dzięki zastosowaniu zamkniętych układów iskiernikowych odeszła w przeszłość kwestia zachowywania odstępów bezpiecznych od szyn zbiorczych i elementów pod napięciem oraz potrzeba stosowania specjalnej obudowy. Przy wytrzymałości na prądy piorunowe do 50 ka (10/350) na biegun, ograniczniki DEHNbloc spełniają najwyższe wymagania, jakie mogą stawiać normy krajowe i międzynarodowe dot. ochrony odgromowej. Konsekwentny dalszy rozwój produktów z grupy DEHNbloc zaowocował kojejną generacją: DEHNbloc... H z przełomowym osiągnięciem technologii iskiernikowej RADAX-Flow w postaci ograniczania i gaszenia następczych prądów zwarciowych. Dzięki tym cechom technologia RADAX-Flow pozwala uniknąć przerw w zasilaniu z powodu działania bezpieczników głównych w momencie zadziałania ograniczników przepięć. W czasach ciągle rosnącej zależności przeróżnych systemów od funkcjonowania instalacji zasilających jest to niezbędną cechą produktu. Dzięki opatentowanej technologii RADAX-Flow osiągnięto zdolność ograniczników do samodzielnego gaszenia prądu zwarciowego do 50 ka eff z jednoczesnym jego ograniczeniem do amplitudy ok. 500 A w czasie 5 ms. Ta właściwość zapewnia selektywną współpracę z bezpiecznikami obwodu głównego nawet niewielkich instalacji. Inne cechy jakie wnoszą ograniczniki DEHNbloc H: jednobiegunowy DEHNbloc H daje użytkownikowi wiele możliwości zastosowania dzięki podwójnym zaciskom: fazowym i uziemiającym. Dzięki zastosowaniu podwójnych zacisków dla wszystkich podłączanych przewodów również w trójbiegunowym DEHNbloc H, przez co uzyskujemy optymalne warunki podłączenia w układzie V, zgodnie z PN-IEC i i VdS 2031 (wytyczne Stowarzyszenia Ubezpieczycieli Niemieckich), dla instalacji o prądach roboczych do 125 A, co oszczędza miejsce i koszty. Dla podłączenia z sąsiednimi aparatami w technice modułowej można stosować szyny grzebieniowe bądź przewody wykorzystując uniwersalność zacisków. Specjalnie opracowanym do rozdzielnic przemysłowych i sieci zasilających jest ogranicznik DEHNbloc NH H do montowania w podstawach bezpiecznikowych HN lub rozłącznikach NH wielkości 00. W ofercie znajduje się również ogranicznik przez naczony do stosowania w sieciach o napięciu 440 V. DB NH H na szynach zbiorczych w polu zasilającym (przed licznikiem) Czerwona / Seria 13

16 N-PE DEHNbloc DEHNbloc H OGRANICZNIKI PRZEPIĘĆ TYPU DB H DB H DB H DEHNbloc H DB H DEHNbloc H Schemat połączeń DB H / DB H Rysunek wymiarowy DB H / DB H DB H: jedno- i trójbiegunowy ogranicznik przepięć z silnym ograniczaniem prądu następczego / zwarciowego DB H DB H Ogranicznik przepięć wg PN-EN Typ 1 Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Klasa I Napięcie znamionowe AC U N 230 V 230/400 V Największe napięcie trwałej pracy AC U C 255 V 255 V Prąd udarowy (10/350) I imp 50 ka Prąd udarowy (10/350) [L-N/PEN] I imp 50 ka Prąd udarowy (10/350) [L1+L2+L3-N/PEN] I imp 100 ka Znamionowy prąd wyładowczy (8/20) I n 50 ka 50 / 100 ka Napięciowy poziom ochrony U P 4 kv 4 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns 100 ns Maks. bezpiecznik do I K = 25 ka eff (t a 0,2 s) 500 A gl/gg 500 A gl/gg Maks. bezpiecznik do I K = 50 ka eff (t a 5 s) 315 A gl/gg 315 A gl/gg Maks. bezpiecznik przy I K > 50 ka eff 200 A gl/gg 200 A gl/gg Maks. bezpiecznik (L-L ) 125 A gl/gg 125 A gl/gg Przepięcie dorywcze U T 335 V / 5 sekund 335 V / 5 sekund Zakres temperatur pracy (połączenie równoległe) T UP -40 C C -40 C C Zakres temperatur pracy (połączenie szeregowe) T US -40 C C -40 C C Przekroje przewodów (L, L, N/PEN) min. 10 mm 2 drut / linka Przekroje przewodów (L, N/PEN) maks. 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L, N/PEN) maks. 35 mm 2 wielodrutowo / 25 mm 2 linka Przekroje przewodów (L1, L1, L2, L2, L3, L3, N/PEN, N /PEN) 10 mm 2 drut / linka Przekroje przewodów (L1, L2, L3, N/PEN) 50 mm 2 wielodrutowo / 35 mm 2 linka Przekroje przewodów (L1, L2, L3, N /PEN) 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 2 moduły TE, DIN modułów TE, DIN Typ DB H DB H Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. 14 Czerwona / Seria

17 N-PE DB NH H OGRANICZNIKI PRZEPIĘĆ TYPU 1 DEHNbloc DEHNbloc NH H DB NH H DEHNbloc NH H Rysunek wymiarowy DB NH H Schemat połączeń DB NH H DB NH H: jednobiegunowy ogranicznik przepięć do podstaw NH 00, z silnym ograniczaniem prądu następczego / zwarciowego DB NH H Ogranicznik przepięć wg PN-EN Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Największe napięcie trwałej pracy AC U C 255 V Prąd udarowy (10/350) I imp 25 ka Znamionowy prąd wyładowczy (8/20) I n 25 ka Napięciowy poziom ochrony U P 4 kv Zdolność gaszenia prądu następczego AC I fi 50 ka eff Ograniczanie prądu następczego / Selektywność bezpiecznik 35 A gl/gg do 50 ka eff (prądu spodziewanego) nie zadziała Czas zadziałania t A 100 ns Maks. bezpiecznik do I K = 25 ka eff (t a 0,2 s) 315 A gl/gg Maks. bezpiecznik do I K = 50 ka eff (t a 5 s) 200 A gl/gg Maks. bezpiecznik przy I K > 50 ka eff 125 A gl/gg Przepięcie dorywcze U T 335 V / 5 sekund Zakres temperatur pracy -40 C C Montaż podstawa bezpiecznikowa NH, wielkość 00 Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Typ DB NH H Numer katalogowy Opakowanie jednostkowe 1 szt. Czerwona / Seria 15

18 N-PE DEHNbloc DEHNbloc OGRANICZNIKI PRZEPIĘĆ TYPU DB Wysokość do szyny DB DEHNbloc Schemat połączeń DB Rysunek wymiarowy DB DB 1 440: jednobiegunowy ogranicznik przepięć o wysokiej wytrzymałości na prądy udarowe w sieci U C = 440 V DB Ogranicznik przepięć wg PN-EN Typ 1 Ogranicznik przepięć wg PN-IEC Klasa I Największe napięcie trwałej pracy AC U C 440 V Prąd udarowy (10/350) I imp 50 ka Znamionowy prąd wyładowczy (8/20) I n 50 ka Napięciowy poziom ochrony U P 4 kv Zdolność gaszenia prądu następczego AC I fi 1,5 ka eff Czas zadziałania t A 100 ns Maks. bezpiecznik do I K = 25 ka eff (t a 0,2 s) 500 A gl/gg Maks. bezpiecznik do I K = 50 ka eff (t a 5 s) 250 A gl/gg Maks. bezpiecznik przy I K > 50 ka eff 160 A gl/gg Przepięcie dorywcze TN-System U T 580 V / 5 sekund Przepięcie dorywcze IT-System U T 1200 V + U 0 / 200 ms Zakres temperatur pracy -40 C C Przekroje przewodów min. 10 mm 2 drut / linka Przekroje przewodów maks. 50 mm 2 wielodrutowo / 35 mm 2 linka Montaż szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 Szerokość montażowa 2 moduły TE, DIN Typ DB Numer katalogowy Opakowanie jednostkowe 1 szt. 16 Czerwona / Seria

19 N-PE OGRANICZNIKI PRZEPIĘĆ TYPU 2 Typ 2 wg PN-EN Klasa II wg PN-IEC DEHNguard modular wielobiegunowe, z modułami wymiennymi Do ochrony instalacji niskiego napięcia przed przepięciami. Do stosowania zgodnie ze Strefową Koncepcją Ochrony Odgromowej jako przejście pomiędzy strefami 0 B 1 i wyżej. kompletne gotowe do podłączenia do danej sieci, składające się z podstawy i wymiennych modułów ochronnych energetyczna koordynacja z ogranicznikami przepięć typu 1, np. bezpośrednia z DEHNbloc Maxi wysoka wytrzymałość udarowa zastosowanych warystorów z tlenku cynku i iskierników N-PE wysoki poziom bezpieczeństwa dzięki urządzeniu kontrolno-odłączającemu Thermo-Dynamik-Control wielofunkcyjne zaciski do przewodów i szyn łączeniowych wymienne moduły z ryglem blokującym, łatwa wymiana DEHNguard M TNC...: kompletny do sieci TNC DEHNguard M TNS...: kompletny do sieci TNS DEHNguard M TT...: kompletny do sieci TT i TNS (układ połączeń 3+1 ) DEHNguard M TN...: kompletny do sieci TN 230 V DEHNguard M TT 2P...: kompletny do sieci TT i TN 230 V (układ połączeń 1+1 ) DEHNguard M... FM: ze zdalną sygnalizacją uszkodzenia (bezpotencjałowy zestyk przełączny) Nowa grupa modułowych ograniczników przepięć DEHNguard M... z Czerwonej / Serii łączy w sobie bezpieczeństwo i funkcjonalność. Sprawdzony układ ochronny z warystorem z tlenku cynku w połączeniu z podwójnym skutecznym układem kontrolno-odłączającym Thermo-Dynamik- Control stanowi o renomie technologii DEHNguard. Nie tylko pewna ochrona przed przepięciami ale również bezpieczeństwo użytkowania ogranicznika są centralnym punktem i cechą ograniczników DEHNguard modular. Już samo oznaczenie produktu znacznie ułatwia właściwy dobór i zastosowanie a duży nacisk położony na wysokie wymagania bezpieczeństwa powoduje, że urządzenie ma dodatkowo bezpieczny rygiel. Moduł zatrzaskuje się w podstawie i jest blokowany. Zabezpiecza to moduł: przed wstrząsami w czasie transportu, przy niedopuszczalnie dużych udarach odprowadzonych przez ogranicznik. Wymiana modułu jest jednak łatwa i bez użycia narzędzi. Taki komfortowy efekt uzyskano stosując rygle w module. Ponadto, w każdym module zastosowano blokady mechaniczne przed wsunięciem nieodpowiedniego modułu ochronnego lub wsunięciem w nieodpowiednie miejsce. Stan każdego modułu ogranicznika sygnalizowany jest w okienku kontrolnym kolorem zielonym (sprawny) i czerwonym (uszkodzony). Obok standardowego optycznego wskaźnika uszkodzenia, ograniczniki z grupy DEHNguard M... FM umożliwiają zdalną sygnalizację uszkodzenia przez złączkę z trzema stykami. Te trzy styki tworzą dwie pary zestyków, wykonanych jako przełączne bezpotencjałowe, co pozwala wykorzystać albo zestyk zwierny (normalnie otwarty) albo zestyk rozwierny (normalnie zamknięty). z grupy DEHNguard M wyposażone są w wielofunkcyjne zaciski w standardowej szerokości 1 modułu i służą do podłączania przewodów i szyn grzebieniowych jednocześnie i pozwalają na łączenie szynami z sąsiednimi aparatami. Jednym z zastosowań jest możliwość podłączenia w optymalnym układzie V, zgodnie z normą PN-IEC i stosownie do zaleceń VdS Podwójna kontrola zapewniona przez układ Thermo-Dynamik-Control nie jest zbudowana tylko w oparciu o obowiązujące przedmiotowe normy krajowe i międzynarodowe, ale jest oparta na kilkudziesięcioletnim doświadczeniu stosowania ograniczników przepięć w różnych krajach i uwzględnia wiele możliwych sytuacji występujących w praktyce, a które mogą doprowadzić do uszkodzenia ogranicznika. Jak przy wszystkich ogranicznikach z układem Thermo-Dynamik-Control, układ reaguje na temperaturę powierzchni warystora ale również na przeciążenie prądem udarowym. Czerwona Seria 17

20 N-PE DEHNguard modular DEHNguard M TNC 275 (FM) OGRANICZNIKI PRZEPIĘĆ TYPU DG M TNC DG M TNC 275 FM Wysokość do szyny DG M TNC 275 DEHNguard modular TNC 3-polig DG M TNC 275 FM DEHNguard modular TNC FM 3-polig Schemat połączeń DG M TNC 275 FM Rysunek wymiarowy DG M TNC 275 FM DG M TNC 275 (FM): przepięć do sieci TNC DG M TNC 275 DG M TNC 275 FM Ogranicznik przepięć wg PN-EN Typ 2 Typ 2 Ogranicznik przepięć wg PN-IEC Klasa II Klasa II Napięcie znamionowe AC U N 230/400 V 230/400 V Największe napięcie trwałej pracy AC U C 275 V 275 V Znamionowy prąd wyładowczy (8/20) I n 20 ka 20 ka Maksymalny prąd wyładowczy (8/20) I max 40 ka 40 ka Napięciowy poziom ochrony U P 1,25 kv 1,25 kv Napięciowy poziom ochrony przy 5 ka U P 1 kv 1 kv Czas zadziałania t A 25 ns 25 ns Maksymalny dodatkowy bezpiecznik 125 A gl/gg 125 A gl/gg Wytrzymałość zwarciowa przy maks. bezpieczniku 50 ka eff 50 ka eff Przepięcie dorywcze U T 335 V / 5 sekund 335 V / 5 sekund Zakres temperatur pracy T U -40 C C -40 C C Przekroje przewodów (min.) 1,5 mm 2 drut / linka 1,5 mm 2 drut / linka Przekroje przewodów (maks.) 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 3 moduły TE, DIN moduły TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny bezpotencjałowy Parametry obwodu sygnalizacji AC 250 V/0,5 A Parametry obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DG M TNC 275 DG M TNC 275 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. do DEHNguard modular DG MOD 275 Moduł ochronny, warystorowy do DEHNguard M... i DEHNguard S... DG MOD 275 ÜS-Modul für DG M und DG S 275 V Typ DG MOD 275 Znamionowy prąd wyładowczy (8/20) I n 20 ka Największe napięcie trwałej pracy AC U C 275 V Największe trwałe napięcie pracy DC U C 350 V Typ szt. katalogowy DG MOD Czerwona Seria

21 N-PE DG M TNS DG M TNS 275 FM OGRANICZNIKI PRZEPIĘĆ TYPU 2 DEHNguard modular DEHNguard M TNS 275 (FM) DG M TNS 275 DEHNguard modular TNS 4-polig DG M TNS 275 FM DEHNguard modular TNS FM 4-polig Wysokość do szyny Rysunek wymiarowy DG M TNS 275 FM Schemat połączeń DG M TNS 275 FM DG M TNS 275 (FM): przepięć do sieci TNS DG M TNS 275 DG M TNS 275 FM Ogranicznik przepięć wg PN-EN Typ 2 Typ 2 Ogranicznik przepięć wg PN-IEC Klasa II Klasa II Napięcie znamionowe AC U N 230/400 V 230/400 V Największe napięcie trwałej pracy AC U C 275 V 275 V Znamionowy prąd wyładowczy (8/20) I n 20 ka 20 ka Maksymalny prąd wyładowczy (8/20) I max 40 ka 40 ka Napięciowy poziom ochrony U P 1,25 kv 1,25 kv Napięciowy poziom ochrony przy 5 ka U P 1 kv 1 kv Czas zadziałania t A 25 ns 25 ns Maksymalny dodatkowy bezpiecznik 125 A gl/gg 125 A gl/gg Wytrzymałość zwarciowa przy maks. bezpieczniku 50 ka eff 50 ka eff Przepięcie dorywcze U T 335 V / 5 sekund 335 V / 5 sekund Zakres temperatur pracy T U -40 C C -40 C C Przekroje przewodów (min.) 1,5 mm 2 drut / linka 1,5 mm 2 drut / linka Przekroje przewodów (maks.) 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 4 moduły TE, DIN moduły TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny bezpotencjałowy Parametry obwodu sygnalizacji AC 250 V/0,5 A Parametry obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DG M TNS 275 DG M TNS 275 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. do DEHNguard modular DG MOD 275 Moduł ochronny, warystorowy do DEHNguard M... i DEHNguard S... DG MOD 275 ÜS-Modul für DG M und DG S 275 V Typ DG MOD 275 Znamionowy prąd wyładowczy (8/20) I n 20 ka Największe napięcie trwałej pracy AC U C 275 V Największe trwałe napięcie pracy DC U C 350 V Typ szt. katalogowy DG MOD Czerwona Seria 19

22 N-PE DEHNguard modular DEHNguard M TT 275 (FM) OGRANICZNIKI PRZEPIĘĆ TYPU DG M TT DG M TT 275 FM Wysokość do szyny DG M TT 275 DEHNguard modular TT 4-polig DG M TT 275 FM DEHNguard modular TT FM 4-polig Schemat połączeń DG M TT 275 FM Rysunek wymiarowy DG M TT 275 FM DG M TT 275 (FM): przepięć do sieci TT i TNS (układ połączeń 3+1 ) DG M TT 275 DG M TT 275 FM Ogranicznik przepięć wg PN-EN Typ 2 Typ 2 Ogranicznik przepięć wg PN-IEC Klasa II Klasa II Napięcie znamionowe AC U N 230/400 V 230/400 V Największe napięcie trwałej pracy AC [L-N] U C 275 V 275 V Największe napięcie trwałej pracy AC [N-PE] U C 255 V 255 V Znamionowy prąd wyładowczy (8/20) I n 20 ka 20 ka Maksymalny prąd wyładowczy (8/20) I max 40 ka 40 ka Prąd udarowy (10/350) [N-PE] I imp 12 ka 12 ka Napięciowy poziom ochrony [L-N] U P 1,25 kv 1,25 kv Napięciowy poziom ochrony [L-N] przy 5 ka U P 1 kv 1 kv Napięciowy poziom ochrony [N-PE] U P 1,5 kv 1,5 kv Zdolność gaszenia prądu następczego [N-PE] I fi 100 A eff 100 A eff Czas zadziałania [L-N] t A 25 ns 25 ns Czas zadziałania [N-PE] t A 100 ns 100 ns Maksymalny dodatkowy bezpiecznik 125 A gl/gg 125 A gl/gg Wytrzymałość zwarciowa przy maks. bezpieczniku 50 ka eff 50 ka eff Przepięcie dorywcze [L-N] U T 335 V / 5 sekund 335 V / 5 sekund Przepięcie dorywcze [N-PE] U T 1200 V / 200 ms 1200 V / 200 ms Zakres temperatur pracy T U -40 C C -40 C C Przekroje przewodów (min.) 1,5 mm2 drut / linka 1,5 mm2 drut / linka Przekroje przewodów (maks.) 35 mm 2 wielodrutowo / 25 mm 2 linka 35 mm 2 wielodrutowo / 25 mm 2 linka Montaż szyna 35 mm wg EN szyna 35 mm wg EN Materiał obudowy Thermoplast, kolor czerwony, UL 94 V-0 Thermoplast, kolor czerwony, UL 94 V-0 Stopień ochrony IP 20 IP 20 Szerokość montażowa 4 moduły TE, DIN moduły TE, DIN Sygnalizacja uszkodzenia FM / Typ zestyku przełączny bezpotencjałowy Parametry obwodu sygnalizacji AC 250 V/0,5 A Parametry obwodu sygnalizacji DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A Przekroje przewodów FM maks. 1,5 mm 2 drut / linka Typ DG M TT 275 DG M TT 275 FM Numer katalogowy Opakowanie jednostkowe 1 szt. 1 szt. do DEHNguard modular DG MOD 275 Moduł ochronny, warystorowy do DEHNguard M... i DEHNguard S... do DEHNguard modular DG MOD NPE Moduł ochronny N-PE, iskiernikowy do dwu- i czterobiegunowych DEHNguard DG M TT... DG MOD 275 ÜS-Modul für DG M und DG S 275 V Typ DG MOD 275 Znamionowy prąd wyładowczy (8/20) I n 20 ka Największe napięcie trwałej pracy AC U C 275 V Największe trwałe napięcie pracy DC U C 350 V Typ szt. katalogowy DG MOD DG MOD NPE ÜS-Modul N-PE für DG M TT Typ DG MOD NPE Znamionowy prąd wyładowczy (8/20) I n 20 ka Maksymalny prąd wyładowczy (8/20) I max 40 ka Typ szt. katalogowy DG MOD NPE Czerwona Seria
