EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 CZĘŚĆ PISEMNA

Transkrypt

1 Arkusz zawiera informacje prawnie chronione do momentu rozpoczęcia egzaminu Układ graficzny CKE 2017 Nazwa kwalifikacji: Diagnozowanie i naprawa motocykli Oznaczenie kwalifikacji: M.45 Wersja arkusza: X M.45-X Czas trwania egzaminu: 60 minut EGZAMIN POTWIERDZAJĄCY KWALIFIKACJE W ZAWODZIE Rok 2018 CZĘŚĆ PISEMNA Instrukcja dla zdającego 1. Sprawdź, czy arkusz egzaminacyjny zawiera 9 stron. Ewentualny brak stron lub inne usterki zgłoś przewodniczącemu zespołu nadzorującego. 2. Do arkusza dołączona jest KARTA ODPOWIEDZI, na której w oznaczonych miejscach: wpisz oznaczenie kwalifikacji, zamaluj kratkę z oznaczeniem wersji arkusza, wpisz swój numer PESEL*, wpisz swoją datę urodzenia, przyklej naklejkę ze swoim numerem PESEL. 3. Arkusz egzaminacyjny zawiera test składający się z 40 zadań. 4. Za każde poprawnie rozwiązane zadanie możesz uzyskać 1 punkt. 5. Aby zdać część pisemną egzaminu musisz uzyskać co najmniej 20 punktów. 6. Czytaj uważnie wszystkie zadania. 7. Rozwiązania zaznaczaj na KARCIE ODPOWIEDZI długopisem lub piórem z czarnym tuszem/ atramentem. 8. Do każdego zadania podane są cztery możliwe odpowiedzi: A, B, C, Odpowiada im następujący układ kratek w KARCIE ODPOWIEDZI: 9. Tylko jedna odpowiedź jest poprawna. 10. Wybierz właściwą odpowiedź i zamaluj kratkę z odpowiadającą jej literą np., gdy wybrałeś odpowiedź A : 11. Staraj się wyraźnie zaznaczać odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz odpowiedź, otocz ją kółkiem i zaznacz odpowiedź, którą uważasz za poprawną, np. 12. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE ODPOWIEDZI i wprowadziłeś wszystkie dane, o których mowa w punkcie 2 tej instrukcji. Pamiętaj, że oddajesz przewodniczącemu zespołu nadzorującego tylko KARTĘ ODPOWIEDZI. Powodzenia! * w przypadku braku numeru PESEL seria i numer paszportu lub innego dokumentu potwierdzającego tożsamość

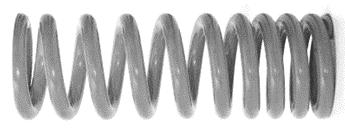

2 Zadanie 1. Na ilustracji przedstawiono sprężynę zawieszenia Zadanie 2. śrubową o charakterystyce liniowej. śrubową o charakterystyce progresywnej. pneumatyczną o charakterystyce liniowej. pneumatyczną o charakterystyce progresywnej. Motorower jest pojazdem Zadanie 3. poruszanym wyłącznie siłą mięśni ludzkich. którego konstrukcja ogranicza prędkość jazdy do 45 km/h. zaopatrzonym w silnik spalinowy o pojemności skokowej do 55 cm 3. którego konstrukcja ogranicza prędkość jazdy do prędkości pieszego. Które oznaczenie posiada silnik z pojedynczym wałem rozrządu umieszczonym w głowicy cylindrów? Zadanie 4. TDI OHV OHC DOHC Który rodzaj motocykli posiada silnik o dużej mocy oraz znaczną liczbę schowków i kufrów bagażowych? Zadanie 5. Trial. Skuter. Wyścigowy. Turystyczny. Na rysunku przedstawiono schemat przedniego zawieszenia, w którym litera α oznacza kąt opasania koła. wyprzedzenie koła. pochylenie osi główki. ustawienie kierownicy. Strona 2 z 9

3 Zadanie 6. Szerokość motocykla nie może przekraczać Zadanie 7. 0,7 m 1,0 m 1,5 m 2,0 m Zawieszenie typu upside-down składa się Zadanie 8. z ruchomych rur przy główce mających większą średnicę niż części dolne. z ruchomych rur przy główce mających mniejszą średnicę niż części dolne. z nieruchomych rur przy główce mających większą średnicę niż części dolne. z nieruchomych rur przy główce mających mniejszą średnicę niż części dolne. Boczne znoszenie motocykla w czasie jazdy może być spowodowane Zadanie 9. usterką układu napędowego. usterką układu hamulcowego. niewłaściwą geometrią motocykla. zbyt małą ilością paliwa w zbiorniku. W czasie wykonywania analizy spalin silnik powinien Zadanie 10. posiadać temperaturę otoczenia. pracować na maksymalnych obrotach. pracować na obrotach mocy maksymalnej. być nagrzany do prawidłowej temperatury pracy. Niebieskie zadymienie spalin silnika motocyklowego może być spowodowane Zadanie 11. usterką układu chłodzenia. zużyciem pierścieni tłokowych. niewłaściwą regulacją łańcucha napędowego. niewłaściwą regulacją obrotów biegu jałowego. Który z wymienionych zakresów mieści prawidłową wartość współczynnika nadmiaru powietrza w rozgrzanym silniku z układem wtrysku paliwa? 0,5 do 0,8 0,9 do 1,1 1,2 do 1,5 2 do 5 Strona 3 z 9

4 Zadanie 12. Który układ zapłonowy przedstawiono na schemacie? Klasyczny. Tyrystorowy. Tranzystorowy. Iskrownikowy. Zadanie 13. Obróbką wykończającą powierzchni tulei cylindrowych jest Zadanie 14. skrobanie. honowanie. wytaczanie. rozwiercanie. Pomiar luzu zaworowego wykonuje się pod koniec suwu Zadanie 15. pracy. ssania. wydechu. sprężania. Dopuszczalny poziom hałasu emitowany przez motocykl o pojemności skokowej silnika do 125 cm 3 wynosi Zadanie db 94 db 96 db 98 db Przeczytaj uważnie tekst. Pojazd charakteryzuje się bardzo dużym skokiem zawieszenia oraz dużym prześwitem. Posiada wysoko umieszczone błotniki. Wyposażony jest w oświetlenie i lusterka. Który motocykl charakteryzuje powyższy opis? Trial. Enduro. Żużlowy. Wyścigowy. Strona 4 z 9

5 Zadanie 17. Regulacja tłumienia odbicia polega na Zadanie 18. wymianie oleju w amortyzatorach. ustawieniu skoku zawieszenia tylnego. ustawieniu skoku zawieszenia przedniego. ustawieniu szybkości powrotu zawieszenia po dociążeniu. Blokowanie tylnego koła w czasie hamowania w motocyklu bez układu ABS może być spowodowane Zadanie 19. usterką zawieszenia. niewłaściwym użyciem hamulca. usterką układu smarowania łańcucha. niewłaściwym ciśnieniem w ogumieniu. Układem zwiększającym bezpieczeństwo czynne w motocyklu jest Zadanie 20. ABS ESP SRS SCR Zadaniem amortyzatora skrętu jest Zadanie 21. utrzymanie kierunku jazdy. tłumienie drgań kierownicy. zmniejszenie drgań zawieszenia. zmniejszenie przechyłów bocznych. Który dokument należy wypełnić przyjmując motocykl do serwisu w celu wykonania diagnostyki? Zadanie 22. Kosztorys naprawy. Zlecenie serwisowe. Formularz zamówienia części. Zestawienie pobranych części. Demontaż motocyklowego sprzęgła suchego nie wymaga wcześniejszego demontażu tarczy dociskowej. demontażu łożyska wyciskowego. opróżnienia komory sprzęgła z oleju. demontażu układu sterowania sprzęgłem. Strona 5 z 9

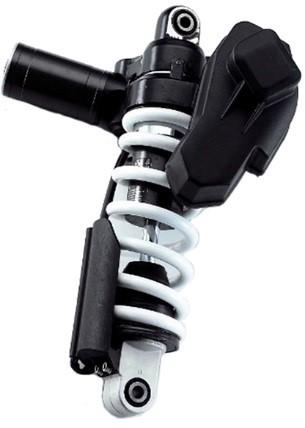

6 Zadanie 23. Przed przystąpieniem do diagnostyki układu jezdnego motocykla należy obciążyć motocykl. napełnić zbiornik paliwa. wyregulować ciśnienie w ogumieniu. wykonać smarowanie układu napędowego. Zadanie 24. Przedstawionym na ilustracji elementem jest amortyzator skrętu układu kierowniczego. dźwigienka silnika zmiennych faz rozrządu. kolumna resorująco-tłumiąca z regulacją siły tłumienia. automatyczna podstawka centralna ciężkiego motocykla. Zadanie 25. Oblicz, na podstawie danych w tabeli, całkowity koszt wymiany 8 zaworów w dwucylindrowym silniku widlastym. Nazwa części/operacji Zawór ssący Zawór wydechowy Uszczelka głowicy Uszczelniacz zaworowy Uszczelka pokrywy zaworowej Uszczelka rury wydechowej Demontaż i montaż głowicy Wymiana zaworu 280,00 zł 380,00 zł 500,00 zł 520,00 zł Cena zł. 10,00 20,00 25,00 5,00 10,00 5,00 100,00 10,00 Zadanie 26. Wypalone gniazdo zaworowe naprawia się przez wymianę gniazda zaworowego i zaworu. docieranie zaworu do wymienionego gniazda zaworowego. wymianę zaworu i jego docieranie do gniazda zaworowego. docieranie zaworu do gniazda zaworowego bez wymiany elementów. Zadanie 27. Kompleksową diagnostykę układu hamulcowego z systemem ABS można wykonać przy pomocy omomierza. higrometru. woltomierza. testera diagnostycznego. Strona 6 z 9

7 Zadanie 28. Wypalenie przylgni zaworu wydechowego może być spowodowane Zadanie 29. zużytą tarczą sprzęgła. brakiem luzu zaworowego. zużytym łańcuchem rozrządu. zużytymi pierścieniami tłokowymi. Do kompleksowej diagnostyki układu wtryskowego należy użyć Zadanie 30. analizatora spalin. zestawu manometrów. zestawu wakuometrów. testera diagnostycznego. Symbol TWI umieszczony na boku opony oznacza Zadanie 31. dopuszczalne obciążenie opony. wskaźnik dopuszczalnego zużycia opony. wartość prawidłowego ciśnienia w oponie. wskaźnik nieprawidłowego ciśnienia w oponie. Gotowy do użytku antykorozyjny płyn na bazie glikolu etylenowego, do użytku całorocznego, wykorzystujący technologię kwasu organicznego (OAT). Zamieszczona charakterystyka dotyczy Zadanie 32. oleju silnikowego. oleju przekładniowego. płynu do spryskiwaczy. płynu do układu chłodzenia. Pomiar wzniosu krzywki wałka rozrządu wykonuje się Zadanie 33. szczelinomierzem. suwmiarką modułową. czujnikiem zegarowym. średnicówką czujnikową. Po naprawie motocykla doradca serwisowy sprawdza jakość wykonanej naprawy w czasie jazdy próbnej poprzez próbę maksymalnej prędkości. kontrolę poślizgu koła napędzanego. hamowanie z blokowaniem koła przedniego i tylnego. sprawdzenie osiągów motocykla zgodnie z możliwościami prawnymi. Strona 7 z 9

8 Zadanie 34. Jeżeli na kole przednim motocykla zamontowano oponę radialną, to na kole tylnym należy założyć Zadanie 35. oponę radialną. dowolną oponę. oponę diagonalną. oponę diagonalną z opasaniem. Ogniwo zapinające w łańcuchu napędowym powinno być umieszczone Zadanie 36. na zewnętrznej stronie, otwartym końcem w kierunku jazdy. na wewnętrznej stronie, otwartym końcem w kierunku jazdy. na zewnętrznej stronie, zamkniętym końcem w kierunku jazdy. na wewnętrznej stronie, zamkniętym końcem w kierunku jazdy. Przyjmując motocykl do naprawy należy koniecznie Zadanie 37. uzupełnić paliwo. wykonać konserwację lakieru. udostępnić motocykl zastępczy. ustalić z właścicielem zakres naprawy. Ergonomiczną postawę mechanika w czasie naprawy motocykla zapewnia Zadanie 38. kanał najazdowy. regulowane krzesło. podstawka hydrauliczna. podnośnik motocyklowy. Do cylindra rozwierconego na kolejny wymiar naprawczy wykorzystuje się Zadanie 39. nominalny tłok i nominalne pierścienie tłokowe. nadwymiarowy tłok i nominalne pierścienie tłokowe. nominalny tłok i nadwymiarowe pierścienie tłokowe. nadwymiarowy tłok i nadwymiarowe pierścienie tłokowe. Opona o oznaczeniu M/C przeznaczona jest do roweru. do motocykla. do samochodu osobowego. do samochodu ciężarowego. Strona 8 z 9

9 Zadanie 40. Zawieszenie tylne motocykla typu monoshock posiada jeden amortyzator. dwa amortyzatory. trzy amortyzatory. cztery amortyzatory. Strona 9 z 9
