Czujniki ultradźwiękowe

Transkrypt

1 Czujniki ultradźwiękowe

2 Precyzyjne, wszechstronne Gama czujników ultradźwiękowych elobau Zasada działania technologii ultradźwiękowej jest zarówno prosta, jak i skuteczna. Fale ultradźwiękowe o wysokiej częstotliwości są emitowane przez czujnik, następnie odbijane od obiektu docelowego i ponownie wykrywane przez czujnik. Odległość jest obliczana na podstawie pomiaru czasu odbicia sygnału. Funkcja ta może służyć nie tylko do pomiaru odległości, ale także do określania położenia obiektów. Dzięki temu czujniki ultradźwiękowe są niezwykle wszechstronne i można je dostosować do indywidualnych potrzeb klienta. Czujniki ultradźwiękowe elobau są precyzyjnym, wszechstronnym i niezawodnym rozwiązaniem dla każdego zastosowania. Dzięki solidnej konstrukcji, czujniki idealnie sprawdzą się zarówno w przemyśle, jak i w trudnych warunkach terenowych. Technologia bezstykowa gwarantuje precyzyjne wykrywanie substancji ciekłych, stałych, ziarnistych lub proszkowych - nawet w ekstremalnych warunkach środowiskowych. Wibracyjne przetworniki dźwięku zapobiegają przywieraniu cząstek do czujnika, zatem nawet w przypadku występowania opadów atmosferycznych - pyłu, dymu, czy ekstremalnych temperatur, dane będą dostarczane niezawodnie. Zakres pomiaru do 8000 mm sprawia, że czujniki ultradźwiękowe elobau wyznaczają nowy standard. IO-Link Czujniki ultradźwiękowe elobau są kompatybilne z IO- Link, a zatem gotowe na Rewolucję przemysłową 4.0. Interfejs IO-link umożliwia prowadzenie sieci cyfrowej i komunikację na wszystkich etapach, od kontroli do najniższego poziomu automatyzacji - czujnika. IO- Link to ustandaryzowany i uniwersalny interfejs oparty na połączeniu typu punkt-punkt, który może komunikować się ze wszystkimi popularnymi sieciami fieldbus. Dzięki uproszczonemu okablowaniu, diagnostyce urządzeń i skróceniu czasów przestoju za sprawą prostej konfiguracji, automatyzacja może stać się jeszcze bardziej wydajna. Skorzystaj z interfejsu IO-Link i dostosuj swoje urządzenia do Internetu Przedmiotów. Pasujące wszędzie Trzy różne konstrukcje cylindryczne zapewniają bezproblemową integrację z każdym środowiskiem pracy maszyny. Ponadto różne tryby pracy czujników w połączeniu z różnymi wyjściami analogowymi i cyfrowymi stanowią idealne rozwiązanie dla niemal każdego zastosowania. Procesy synchronizacji i multipleksacji zapobiegają przesłuchom między czujnikami, gwarantując tym samym bezproblemową pracę nawet w przypadku ograniczonej przestrzeni instalacyjnej. Zgodność z wytycznymi ATEX dodatkowo rozszerza już szeroki zakres zastosowań w dziedzinie obszarów zagrożonych wybuchem. Prostota Zintegrowane diody LED umożliwiają użytkownikowi szybkie wykrycie stanu przełączenia i echa. Prosta i szybka konfiguracja za pomocą interfejsu IO-Link, przycisku Teach-in lub przewodu pozwala zaoszczędzić czas i pieniądze.

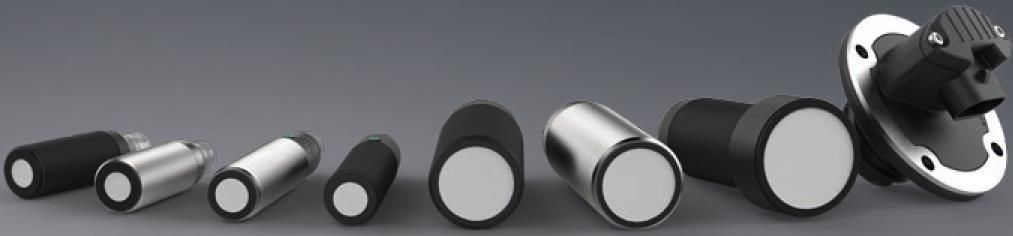

3 i niezawodne Czujnik ultradźwiękowy U*18S Dzięki kompaktowej i solidnej konstrukcji, seria czujników U*18S jest optymalnym rozwiązaniem w trudnych warunkach instalacji. Wersja czujników o zwartej, niezajmującej wiele miejsca konstrukcji z różnymi rodzajami wyjść gwarantuje elastyczność dla zastosowań pomiarowych i przełączania. Ponadto seria ta może być wykorzystywana jako czujnik odbicia rozproszonego lub jako czujnik refleksyjny. Czujnik ultradźwiękowy U*18 Czujniki ultradźwiękowe serii U*18 oferują maksymalną funkcjonalność i precyzję w trudnych warunkach, nawet w środowisku zagrożonym wybuchem. Dwa różne materiały obudowy, zakres roboczy do 2,2 metra, cztery tryby pracy i różne rodzaje wyjść sprostają każdemu zastosowaniu. Prosta konfiguracja za pomocą przycisku Teach-in lub interfejsu IO-Link zapewnia wysoką dostępność systemu. Tryby synchronizacji i multipleksacji gwarantują wysoką niezawodność procesu, nawet podczas obsługiwania wielu czujników jednocześnie. Czujnik ultradźwiękowy U*30 Dzięki wysokowydajnej elektronice seria U*30 jest idealnym rozwiązaniem dla szeroko-zakresowego wykrywania obiektów i wysokości napełniania na odległość do 8 metrów. Podobnie jak wszystkie cylindryczne konstrukcje od elobau, czujniki są kompensowane temperaturowo, aby osiągać wysoką dokładność nawet w przypadku wahań temperatury. Dostępność w wersjach ze stali nierdzewnej i tworzywa sztucznego oraz wszechstronność czujnika pozwalają na wykorzystanie go w szerokiej gamie zastosowań o różnych wymogach. Czujnik ultradźwiękowy UDA18 ATEX Czujniki ultradźwiękowe UDA18 ATEX posiadają takie same funkcje jak czujniki z serii U*18. Zostały one jednak zaprojektowane specjalnie do użytku w obszarach potencjalnie zagrożonych wybuchem gazu lub pyłu. Dzięki certyfikacji ATEX są one odpowiednie do stosowania w przemyśle chemicznym i farmaceutycznym, a także w systemach przetwarzających ropę i gaz. Czujnik ultradźwiękowy 2UF Ta specjalna wersja czujnika ultradźwiękowego została doskonale przystosowana do niezawodnego wykrywania poziomu napełnienia maszyn mobilnych. Ekstremalny zakres temperatur oraz wysoka klasa ochrony są w takich warunkach niezbędne. Dzięki specjalnej cewce ogniskującej (dostępnej jako opcja) możliwy jest również precyzyjny pomiar wzburzonego medium lub pomiar w przechyle maszyny. Poza zastosowaniami mobilnymi, dostępne są również rozwiązania stacjonarne. Poziom napełnienia jest wyprowadzany przez wyjście napięciowe lub prądowe.

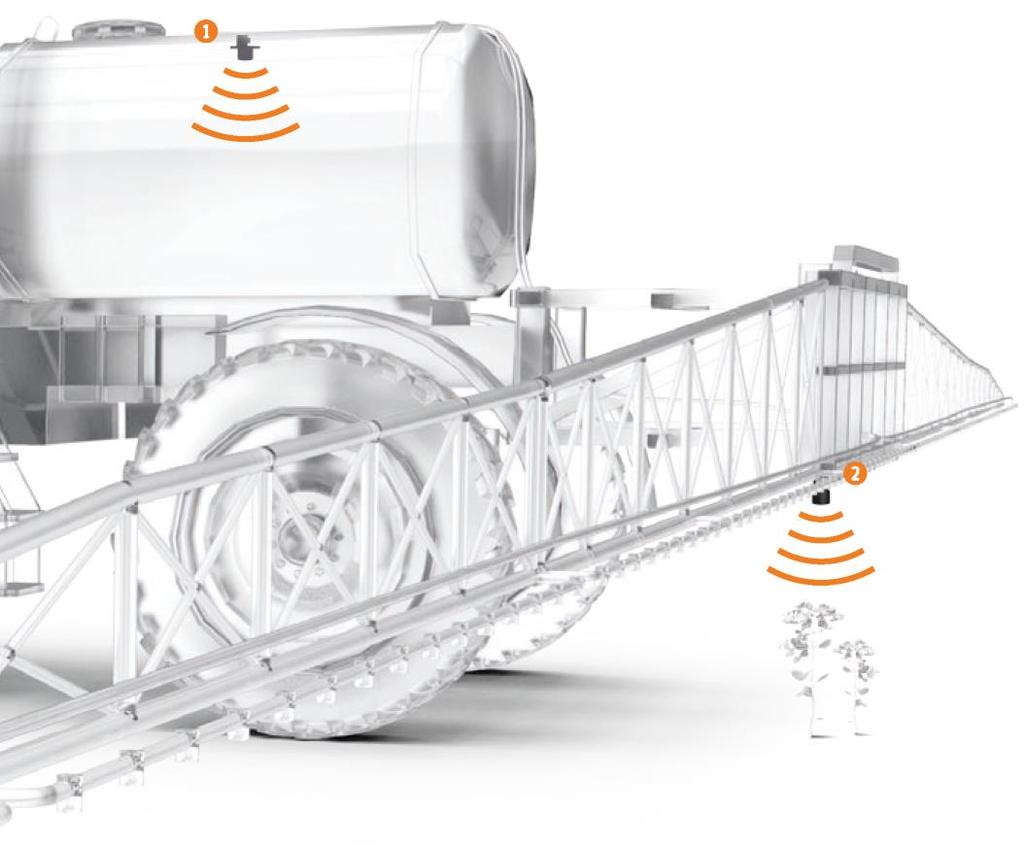

4 Wielofunkcyjność POMIAR ODLEGŁOŚCI Wykrywanie poziomów napełnienia Czujniki ultradźwiękowe są idealnym rozwiązaniem dla niezawodnego i precyzyjnego wykrywania poziomu napełnienia mediów ciekłych i stałych w zbiorniku. Za pomocą ultradźwięków można wykryć niemalże każdą substancję, niezależnie od tego, czy ma błyszczącą, matową, czy nawet przezroczystą powierzchnię. Dostępna oferta czujników gwarantuje niezliczone możliwości zastosowań - z dokładnym pomiarem odległości do 8000 mm. Wysokość poziomu napełnienia zbiornika można wykryć za pomocą pomiaru ciągłego i wyprowadzić za pośrednictwem sygnału analogowego i/lub dwóch sygnałów przełączających. Do zastosowań w maszynach rolniczych Podczas upraw czujniki ultradźwiękowe są używane do oszczędzania zasobów i ochrony maszyn. Zamocowane na wysięgnikach opryskiwaczy wykrywają nierówności w podłożu oraz różne wysokości roślin znajdujących się w fazie wzrostu. Takie rozwiązanie sprawia, że wysięgnik może utrzymywać stałą odległość, unikając tym samym kolizji z ziemią i uszkodzeń roślin. Zapewnia to również optymalną dystrybucję drogich środków ochrony roślin, umożliwiając operatorowi pełne skoncentrowanie się na sterowaniu maszyną. Boczne mocowanie czujnika ultradźwiękowego na zbiorniku opryskiwacza umożliwia wykrycie przerw między drzewami owocowymi w gospodarstwach sadowniczych. Dzięki temu środki ochrony roślin są stosowane tylko na drzewach i nie są rozpryskiwane pomiędzy nimi. Tym sposobem czujniki ultradźwiękowe zwiększają efektywność upraw, ograniczają obciążenie środowiska oraz pomagają rolnikom zaoszczędzić pieniądze. Dzięki wysokim klasom ochrony i szerokim zakresom działania, czujniki ultradźwiękowe idealnie nadają się do użytku zarówno na zewnątrz, jak i na obszarach rolniczych.

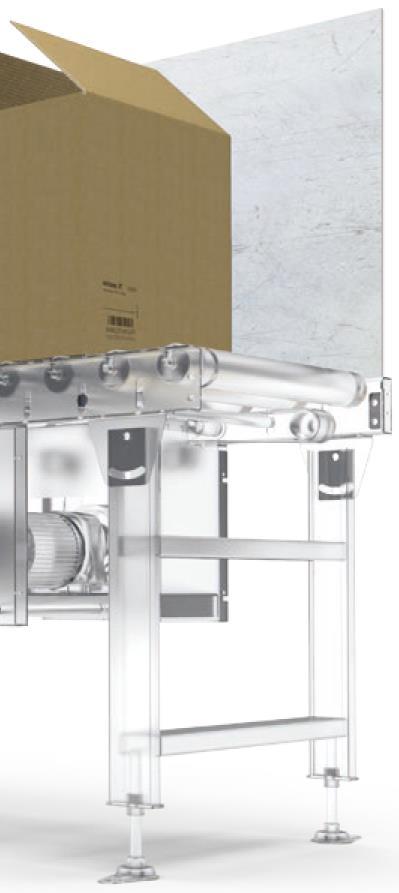

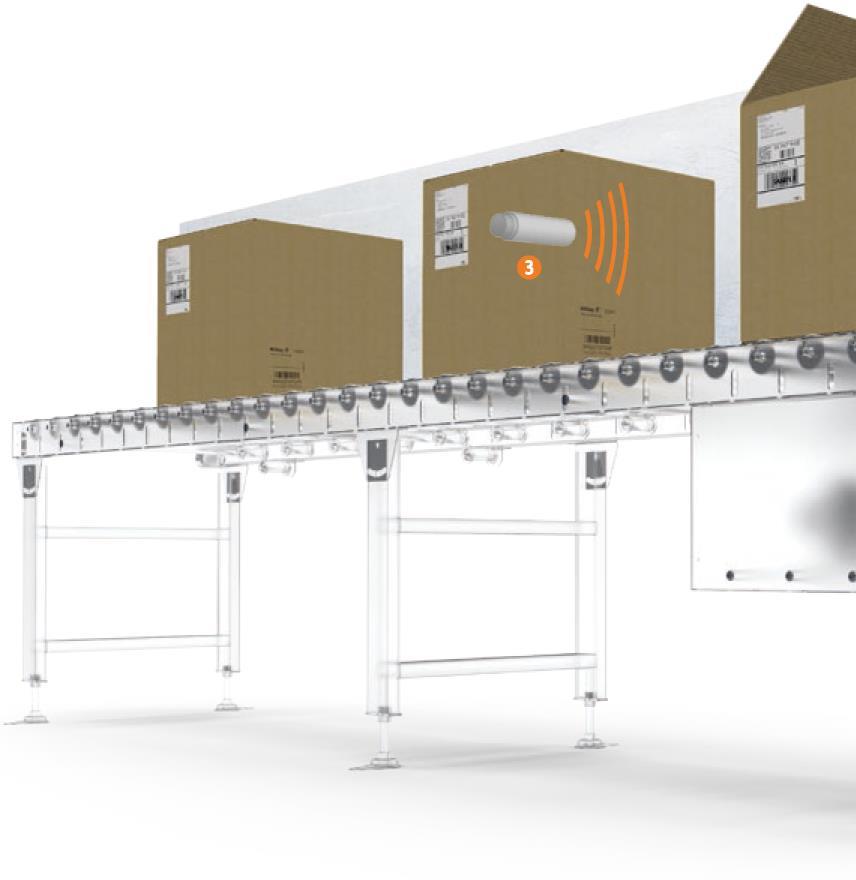

5 Odpowiednie do każdego zastosowania WYKRYWANIE OBIEKTÓW Liczenie obiektów W przemyśle opakowaniowym czujniki ultradźwiękowe idealnie nadają się do niezawodnego liczenia przedmiotów. Dzięki zastosowaniu reflektora odniesienia, tryb odblaskowy czujnika ultradźwiękowego pozwala na niezawodne i szybkie wykrywanie różnych obiektów, niezależnie od tego, czy pochłaniają one dźwięk, czy też nie. Optymalnym reflektorem będzie płyta o gładkiej powierzchni, wykonana z metalu lub tworzywa sztucznego. Aczkolwiek istniejące tła, takie jak ściany, podłogi lub taśmy przenośnikowe również mogą pełnić funkcję reflektorów. Podczas liczenia obecność obiektu powoduje nieznaczne odchylenie sygnału ultradźwiękowego od reflektora odniesienia. Następnie każdy sygnał jest liczony i w ten sposób osiąga się wiarygodną liczbę obiektów.

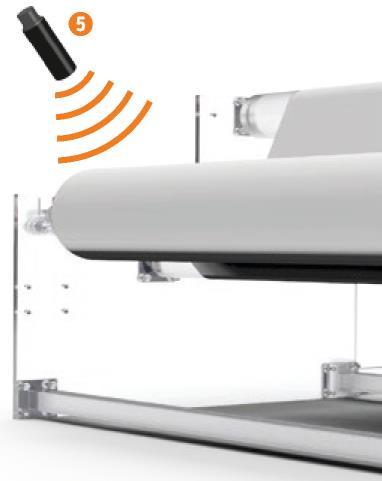

6 WYKRYWANIE POŁOŻENIA Monitorowanie grubości rolki Za pomocą czujników ultradźwiękowych możliwe jest wykrycie najmniejszych zmian w średnicy zwijanych materiałów. Można niezawodnie wykryć nawet odblaskowe i wysoce przezroczyste nośniki. Poniżej przedstawiono korzyści płynące ze stosowania czujników ultradźwiękowych, w porównaniu do czujników optycznych. W szczególności w przypadku folii, metali i podobnych materiałów czujniki optyczne osiągają granice swoich możliwości. Z kolei czujniki ultradźwiękowe będą bez wysiłku dostarczać niezawodne wartości pomiarowe, minimalizując przy tym przestoje systemu. Wykrywanie średnicy za pomocą czujnika ultradźwiękowego jest często stosowane w przemyśle metalowym, tekstylnym, papierniczym i tworzyw sztucznych oraz w maszynach pakujących. Monitorowanie uszkodzenia i napięcia taśmy Czujniki ultradźwiękowe mogą być stosowane nie tylko do wykrywania grubości rolek, są również idealnym rozwiązaniem do monitorowania napięcia i zużycia materiału w rolce. W ten sposób można uniknąć poważnego uszkodzenia materiału i urządzenia.

7 DANE TECHNICZNE U*18S U*18 U*30 UDA18 ATEX zakresy pomiarowe mm mm mm mm mm mm* mm* mm mm tryby pracy czujnik retrorefleksyjny czujnik odbicia rozproszonego czujnik retrorefleksyjny czujnik odbicia rozproszonego czujnik retrorefleksyjny czujnik odbicia rozproszonego czujnik odbicia rozproszonego wyjścia Push-Pull / IO-link NPN / PNP ma V Push-Pull / IO-link NPN / PNP ma V Push-Pull / IO-link NPN / PNP ma V NPN / PNP ma V napięcie robocze V DC V DC V DC V DC opcja regulacji przewód do programowania Interfejs IO-Link przycisk Teach-in Interfejs IO-Link przycisk Teach-in Interfejs IO-Link przycisk Teach-in temperatura robocza C C C C materiał obudowy DIN lub PBT DIN lub PBT DIN lub PBT DIN lub PBT wymiary M18x1 l = 60,3 mm M18x1 l = 91,6 mm M30x1,5 l = 98,9 mm M18x1 l = 91,6 mm rodzaj przyłącza Złącze 4-pinowe M12 Złącze 5-pinowe M12 Złącze 5-pinowe M12 Złącze 5-pinowe M12 klasa ochrony IP67 IP67 IP67 IP67 certyfikaty CE culus CE culus CE culus CE culus ATEX ATEX gaz (EX) wersja: II 3G Ex na IIC T6 Gc (strefa 2) pył (EX) wersja: II 3D Ex tc IIIB T60 C Dc (strefa 22) Interfejs IO-Link tak tak tak - synchronizacja - tak tak tak Multipleksacja - tak tak tak kompensacja temperaturowa tak tak tak tak * tylko w wersji z tworzywa sztucznego
