1 Specyfikacja Urządzenia Fidex: Specyfikacja techniczna Funkcjonalność Trzy zaawansowane tryby pracy w jednym urządzeniu: TK: Tomografia komputerowa do wizualizacji 3D, z dodatkowym trybem podglądu. DR: Cyfrowa radiografia pod dowolnym kątem. Fluoroskopia. Pole widzenia DR: 43 cm x 36 cm. TK podgląd: 8 cm x 40 cm z pacjentem w izocentrum. TK skan objętości: średnica 8 cm, 15 cm i 23 cm z pacjentem w izocentrum; pojedyncza rotacja pokrywa 8 cm długości skanu. Fluoroskopia: Do 13 x 13 cm, 5 do 60 klatek/sek. Czas skanowania, Jakość obrazu i dozowanie DR: Do 100 ms przy 120 kv/60 ma lub 36 mr - wystarczające do grubości tkanki powyżej 30 cm. TK podgląd: Około 5 sek na 40 cm, ułatwiając właściwe pozycjonowanie pacjenta oraz kontrolowana przez komputer długość skanu. TK objętości: Automatyczne pozycjonowanie, długość skanu do 42 cm. Zakres czasu skanowania od 7 sek dla jednego skanu z binningiem 4 x 4 do 350 sek dla skanu o średnicy 23 cm i 40 cm długości. Rozdzielczość przestrzenna jest większa niż 20 lp/cm izotropowe. Rozdzielczość z niskim kontrastem wynosi ok. 25 HU (jednostka Hounsfielda) w zależności od dawki. Dobór dawki w TK objętości jest wykonywany poprzez wybór ilości projekcji od 256 do 745. Fluoroskopia: Pobranie pulsuje od 5 do 60 klatek/sek, do 400 sek całego czasu trwania. Wyświetlacz w czasie rzeczywistym do 30 klatek na sekundę. Natychmiastowe wyświetlanie, odtwarzanie w trybie cyfrowym filmu. Kontrolowany przycisk nożny. Zmienny do 60 ma przy 120 kv, do wyboru w panelu sterowania suwnicy lub na konsoli. Obrotowa fluoroskopia z pacjentem w izocentrum. Wizualizacja: Ocena obrazu jest obsługiwana z głównej konsoli za pomocą graficznego interfejsu użytkownika. Przygotowane zestawy są dostępne w formie szablonów edytowalnych przez użytkownika, oszczędzając czas i zapewniając ocenę porównawczą. DR: Monochromatyczność biało-czarna lub na odwrót, kilka zestawów filtrów zawierających kość, miękką i standardową tkankę, zoom oraz okno/poziom. 1 S t r o n a

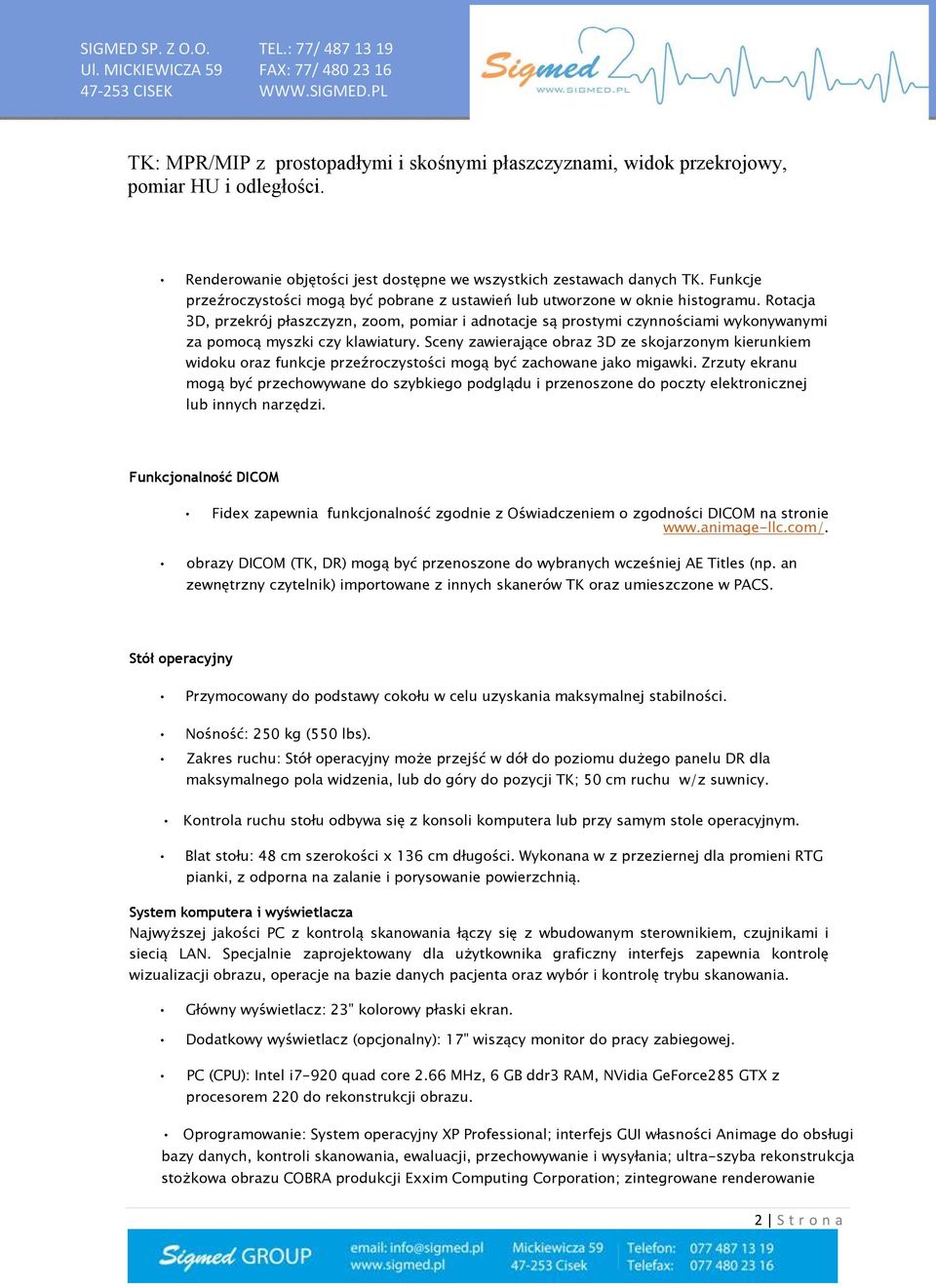

2 TK: MPR/MIP z prostopadłymi i skośnymi płaszczyznami, widok przekrojowy, pomiar HU i odległości. Renderowanie objętości jest dostępne we wszystkich zestawach danych TK. Funkcje przeźroczystości mogą być pobrane z ustawień lub utworzone w oknie histogramu. Rotacja 3D, przekrój płaszczyzn, zoom, pomiar i adnotacje są prostymi czynnościami wykonywanymi za pomocą myszki czy klawiatury. Sceny zawierające obraz 3D ze skojarzonym kierunkiem widoku oraz funkcje przeźroczystości mogą być zachowane jako migawki. Zrzuty ekranu mogą być przechowywane do szybkiego podglądu i przenoszone do poczty elektronicznej lub innych narzędzi. Funkcjonalność DICOM Fidex zapewnia funkcjonalność zgodnie z Oświadczeniem o zgodności DICOM na stronie obrazy DICOM (TK, DR) mogą być przenoszone do wybranych wcześniej AE Titles (np. an zewnętrzny czytelnik) importowane z innych skanerów TK oraz umieszczone w PACS. Stół operacyjny Przymocowany do podstawy cokołu w celu uzyskania maksymalnej stabilności. Nośność: 250 kg (550 lbs). Zakres ruchu: Stół operacyjny może przejść w dół do poziomu dużego panelu DR dla maksymalnego pola widzenia, lub do góry do pozycji TK; 50 cm ruchu w/z suwnicy. Kontrola ruchu stołu odbywa się z konsoli komputera lub przy samym stole operacyjnym. Blat stołu: 48 cm szerokości x 136 cm długości. Wykonana w z przeziernej dla promieni RTG pianki, z odporna na zalanie i porysowanie powierzchnią. System komputera i wyświetlacza Najwyższej jakości PC z kontrolą skanowania łączy się z wbudowanym sterownikiem, czujnikami i siecią LAN. Specjalnie zaprojektowany dla użytkownika graficzny interfejs zapewnia kontrolę wizualizacji obrazu, operacje na bazie danych pacjenta oraz wybór i kontrolę trybu skanowania. Główny wyświetlacz: 23" kolorowy płaski ekran. Dodatkowy wyświetlacz (opcjonalny): 17" wiszący monitor do pracy zabiegowej. PC (CPU): Intel i7-920 quad core 2.66 MHz, 6 GB ddr3 RAM, NVidia GeForce285 GTX z procesorem 220 do rekonstrukcji obrazu. Oprogramowanie: System operacyjny XP Professional; interfejs GUI własności Animage do obsługi bazy danych, kontroli skanowania, ewaluacji, przechowywanie i wysyłania; ultra-szyba rekonstrukcja stożkowa obrazu COBRA produkcji Exxim Computing Corporation; zintegrowane renderowanie 2 S t r o n a

3 objętości, wyjście DICOM Źródło promieni RTG i geometria Punkt ogniskowy: Obrotowa anoda ze standardową plamką o rozmiarze 0.6 mm i 0.3 mm dla wysokiej rozdzielczości, 0.2 mm Cu i 5 mm filtr Al. Kabel zasilania: Do 120 kv/60 ma i 85 kj przez falownik o wysokiej częstotliwości i jednoczęściowy zbiornik; średnia moc 1 kw na 2 minutes, 500 W nieograniczony czasu trwania. Czujnik odległości ostrzenia: 92 cm dla DR i 78 cm dla TK. Czujniki promieni RTG TK/DX/fluoro detektor: Varian PaxScan x 1024 z rozmiarem piksela mm, GOS scyntylator. DR detektor: Varian Paxscan 4336R z rozmiarem piksela mm, GOS scyntylator. Ogólne parametry fizyczne Cokół z wytrzymałej stali, podpierający obracające się ramię w kształcie litery C (suwnica) o minimalnej elastyczności. Waga: 650 kg (1432 lbs). Zajmowana przestrzeń : 80 cm szerokości x 125 cm długości x 190 cm wysokości (31" szerokości x 49" długości x 75" wysokości). Zakres obracania się: 400. Szybkość obracania się: Do 6 sekund na obrót (60 na sekundę). Wymogi zasilania i chłodzenia obwód 120 V lub 240 V 15 A dla skanera i zwykłe gniazdko elektryczne dla PC (120 V lub 240 V). Średnie zużycie energii podczas skanowania: 600 W skaner, 300 W komputer. Typowy pobór mocy na badanie wynosi maksymalnie około 0,5 kwh. Typowe warunki pokoju z klimatyzacją są wystarczające. Uwaga: Wszystkie dane liczbowe są przybliżone (tolerancja nie jest pokazana) - mogą ulec zmianie bez uprzedzenia. 3 S t r o n a

4 4 S t r o n a

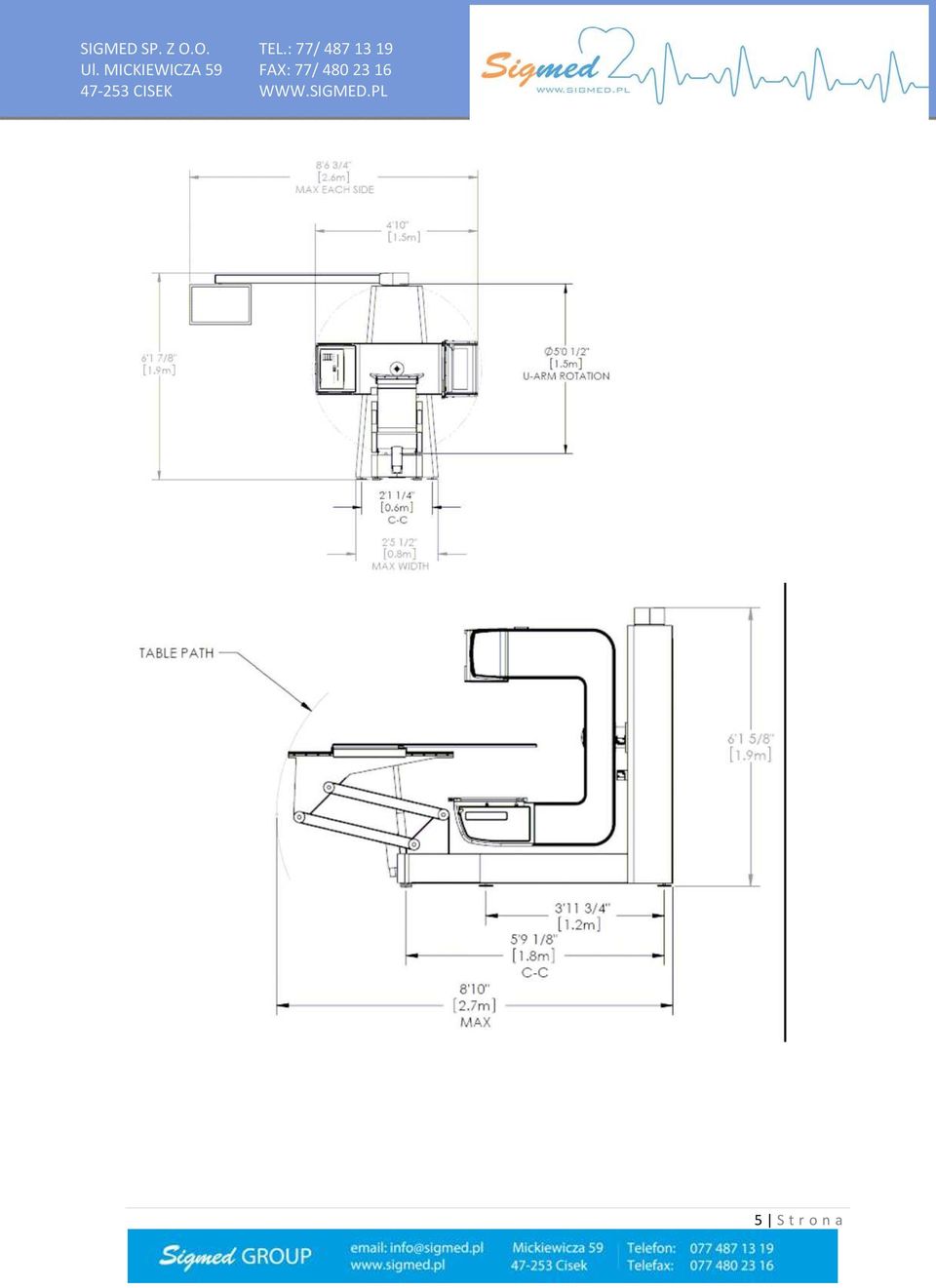

5 5 S t r o n a
