1 Dźwiękochłonne sufitowe płyty modułowe Innowacje od Siniat!

2 DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 3 AKUSTYKA ROSNĄCE ZAINTERESOWANIE UŻYTKOWNIKÓW JAKOŚCIĄ AKUSTYCZNĄ BUDYNKÓW SPOWODOWAŁY SZYBKI ROZWÓJ RYNKU MATERIAŁÓW I SYSTE- MÓW BUDOWLANYCH ZORIENTOWANYCH NA AKUSTYKĘ ARCHITEKTONICZNĄ. Jakość akustyczna W celu osiągnięcia odpowiedniej jakości akustycznej niezbędnym jest wziąć pod uwagę dwa aspekty, które często nie są odpowiednio rozumiane: izolacja akustyczna i pochłanianie dźwięku. Izolacja akustyczna to parametr, który wskazuje nam stopień ochrony przed odgłosami generowanymi przez środowisko zewnętrzne lub przez przylegające pomieszczenia w związku z właściwościami budynku. Pochłanianie dźwięku Celem dostosowania akustycznego jest poprawienie komfortu akustycznego we wnętrzu poprzez zredukowanie czasu pogłosu dzięki użyciu materiałów dźwiękochłonnych. Odczucie subiektywne Próg bólu Bardzo uciążliwy db Rodzaj hałasu Start samolotu z odległości 5 m Start samolotu z odległości 3 m Młot pneumatyczny Ulica o wysokim natężeniu ruchu samochodowego Projektowanie środowiska przyjaznego akustycznie jest niezbędne do stworzenia pomieszczeń wysokiej jakości. Dlaczego warto dostosować pomieszczenie? Uciążliwy Normalny Hałaśliwa ulica Zwykła rozmowa 5 SPIS TREŚCI AKUSTYKA 3 POCHŁANIANIE DŹWIĘKU 7 WZORY WYKOŃCZEŃ 8 PARAMETRY AKUSTYCZNE 1 WŁAŚCIWOŚCI PRODUKTU Nida AKU 12 WŁAŚCIWOŚCI PRODUKTU Nida AKU DECOR 13 WŁAŚCIWOŚCI PRODUKTU Nida AKU HYGIENIC 15 Nida AKU / Nida AKU DECOR C 8/18 16 Nida AKU / Nida AKU DECOR C 12/25 18 Nida AKU / Nida AKU DECOR R 8/18 2 Nida AKU / Nida AKU DECOR R 12/25 22 Nida AKU / Nida AKU DECOR L 5X8 24 Nida AKU / Nida AKU DECOR Aleat Nida AKU HYGIENIC 28 INSTRUKCJA MONTAŻU Nida AKU / Nida AKU DECOR 3 Komfort akustyczny, jakość pomieszczenia. Poprawa komunikacji, zrozumienia i funkcjonalności w pomieszczeniu. Obniżenie ryzyka wypadków przy pracy. Podwyższenie produktywności. Cichy Bardzo cichy Próg słyszalności Biblioteka Szum lasu Laboratorium akustyczne

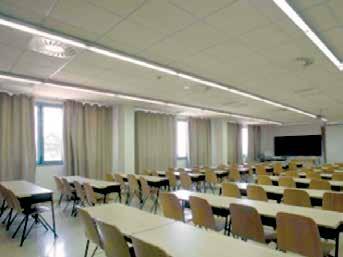

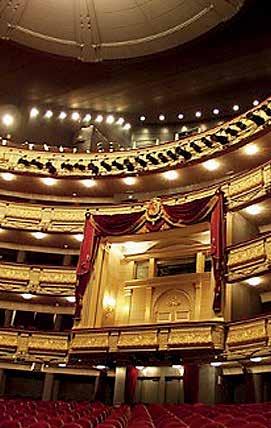

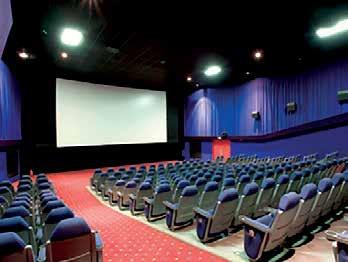

3 STRONA 4 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 5 Funkcjonalność przestrzeni Każda przestrzeń lub pomieszczenie, w zależności od swojego przeznaczenia, potrzebuje specyficznej akustyki. Warto wziąć te potrzeby pod uwagę projektując pomieszczenie i wybierając najodpowiedniejsze systemy budowlane. Potrzeby akustyczne osób: ZROZUMIENIE Chcę, by mnie rozumiano. POUFNOŚĆ Nie chcę, żeby słyszał mnie kto inny. KONCENTRACJA Nie chcę, by mi przeszkadzano. Z praktycznego punktu widzenia, dostosowanie akustyczne pomieszczenia powinno być zaplanowane z myślą o jego docelowym przeznaczeniu. Na przykład, dostosowanie akustyczne biblioteki czy sali wykładowej powinno opierać się na zdecydowanie różnych kryteriach technicznych niż dostosowanie akustyczne sali koncertowej, której funkcje są całkiem inne. W związku z tym, w każdej z tych sytuacji powinny zostać zastosowane różne rozwiązania. Pochłanianie dźwięku Z architektonicznego punktu widzenia, kluczowymi aspektami dostosowania akustycznego są geometria pomieszczenia i poziom pochłaniania materiałów budowlanych w nim użytych. Mechanizm pochłaniania dźwięku opiera się na przekształceniu energii dźwięku w wibracje mechaniczne i energię cieplną. Osiągi dźwiękochłonne materiałów oblicza się definiując współczynnik pochłaniania α, będący stosunkiem energii pochłoniętej przez materiał do energii nań padającej: α = energia pochłonięta / energia padająca Współczynnik ten osiąga wartość wahającą się od (materiał całkowicie odbijający o doskonale płaskiej i twardej powierzchni) do 1 (całkowicie pochłaniający np.: powierzchnia otwartego okna skąd nie wraca żadna część intensywności fali). Wartość α jest bezpośrednio związana z właściwościami fizycznymi materiału i zmienia się w zależności od częstotliwości. energia padająca energia odbita granica oddzielająca energia pochłonięta energia przechodząca Pomieszczenia i budynki wymagające dostosowania akustycznego Kina, teatry, sale wystawowe, restauracje, stołówki, bary, kawiarnie, hotele, domy spokojnej starości, budynki mieszkalne, biura (sale konferencyjne, biura typu open-space), audytoria, centra kongresowe, salony gier, kasyna, szpitale, przychodnie, poradnie specjalistyczne, szkoły, uniwersytety, przedszkola, biblioteki, sklepy, centra handlowe, siłownie, centra sportowe, pawilony. Współczynnik pochłaniania dźwięku Współczynnik pochłaniania dźwięku zależny jest od częstotliwości. Dla poszczególnych systemów, każdej częstotliwości odpowiada konkretna wartość praktycznego współczynnika pochłaniania dźwięku α p zgodnie z normą ISO 354. W celu uproszczenia używa się różnych znormalizowanych procedur umożliwiających sprowadzenie informacji o częstotliwości do jednej wartości. Do najczęściej stosowanych znormalizowanych procedur mających na celu obliczenie tej wartości zalicza się wskaźnik α w i wskaźnik NRC. Współczynnik pochłaniania dźwięku oznaczony α w jest to wskaźnik obliczony zgodnie z normą ISO i służy do wyrażania w sposób ogólny poziomu pochłaniania dźwięku przez dany materiał na podstawie jego wartości częstotliwości. Współczynnik α w osiągnie w najwyższym punkcie między 25 Hz i 4 Hz wartość 5 Hz, gdzie suma różnic między krzywą pochłaniania a krzywą odniesienia wynosi mniej niż,1. Ten współczynnik można przedstawić za pomocą wskaźników (L=Low, M=Medium, H=High), jeśli praktyczne wskaźniki pochłaniania dźwięku są wyższe niż wartości krzywej odniesienia przesuniętej o 5 lub więcej w swoich widmach częstotliwości. W zależności od wartości współczynnika pochłaniania dźwięku, norma wskazuje klasy materiałów absorbujących w skali od A (maksymalne pochłanianie) do E. Wskaźnik NRC (Noise Reduction Coefficient) jest obliczany zgodnie z amerykańską normą ASTM C423 i stanowi średnią matematyczną mierzonego współczynnika pochłaniania dźwięku α s przy częstotliwościach 25, 5, 1 i 2 Hz. Średni współczynnik pochłaniania α m otrzymuje się obliczając średnią matematyczną mierzonego współczynnika pochłaniania dźwięku przy częstotliwościach 5, 1 i 2. α p praktyczny współczynnik pochłaniania dźwięku α p 1,,8,6 α p 1,,8,6 Klasa A Klasa B Klasa C Klasa D Klasa E (brak klasyfikacji) Hz Hz α p pochłanianie dźwięku krzywa odniesienia Wysoka Optymalna Średnia Niska

4 STRONA 6 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 7 Czas pogłosu [Tr] jest parametrem, który odpowiada odstępowi czasu niezbędnemu do wygaśnięcia dźwięku o sile 6 db po przerwaniu jego emisji. Czas pogłosu można również obliczyć stosując metodę uproszczoną. Jedną z najbardziej popularnych jest wzór Sabine a: Infradźwięki Tr =,16 V S s i α i Gdzie: Tr = czas pogłosu [s] V = objętość pomieszczenia [m 3 ] S i = powierzchnia płaszczyzny/ materiału pochłaniającego ograniczającego wnętrze α i = współczynnik pochłaniania i-tej płaszczyzny Dźwięki słyszalne 2 2. Telefon Muzyka Poziom dźwięku Zatrzymanie emisji dźwięku Czas pogłosu Ultradźwięki F (Hz) 6 db Czas POCHŁANIANIE DŹWIĘKU Dzięki zastosowaniu pochłaniaczy dźwięku możliwe jest zoptymalizowanie czasów pogłosu, a tym samym zmiana właściwości akustycznych pomieszczenia. Poprzez pochłanianie dźwięku zmniejsza się w pomieszczeniu poziom ciśnienia akustycznego. Nie można jednak zbyt intensywnie tłumić dźwięków w pomieszczeniu, gdyż w przeciwnym wypadku prelegent/mówca nie będzie słyszalny przez słuchaczy siedzących daleko z tyłu sali. W momencie gdy w pomieszczeniu panuje pogłos ze względu na zbyt słabą absorpcję odbicie fal dźwiękowych może mieć negatywny wpływ na rozumienie mowy. Rozmówcy są zmuszeni do głośniejszej konwersacji po to by wyraźnie się zrozumieć. W związku z tym poziom szumów wzrasta. Dzięki zastosowaniu perforacji i miksu materiałów różniących się w pochłanianiu dźwięku, które połączone są w jednym pomieszczeniu, uzyskujemy zróżnicowanie wartości pochłanianych dźwięków. Poziom ciśnienia akustycznego (Lp) ulega znacznej redukcji w przypadku zastosowania w pomieszczeniach sufitu o zoptymalizowanych właściwościach akustycznych ,5 Hz Hz Pianino Aby osiągnąć odpowiednie dostosowanie akustyczne w danym pomieszczeniu, należy wziąć pod uwagę częstotliwość dźwięku. Przykładowo, intuicyjnie jesteśmy w stanie określić, iż dźwięk niski to taki, w którym dominują częstotliwości niskie, a w dźwięku wysokim dominują częstotliwości wysokie. Odpowiednie dostosowanie akustyczne pozwala osiągnąć przyjazne środowisko dźwiękowe, które cechuje równowaga zarówno w poziomie dźwięku jak i w jego częstotliwości. Na rynku istnieją niezliczone produkty i systemy budowlane zaprojektowane z myślą o poprawie dostosowania akustycznego pomieszczeń, każdy z nich o innych właściwościach i innym przeznaczeniu. Można powiedzieć, że co do zasady, materiały porowate i włókniste będą dobrze pochłaniały dźwięki o wysokiej częstotliwości, a systemy bazujące na rezonatorach, te o niskiej częstotliwości. Systemy Nida łączą cechy tych dwóch typów, co czyni z nich wspaniały materiał dźwiękochłonny. Okładziny pochłaniające redukują wytworzony dźwięk. okładziny dźwiękochłonne okładziny odbijające przenoszenie dźwięków do sąsiednich pomieszczeń współczynnik pochłaniania 1,,8,6, Wysoka porowatość Częstotliwość Średnia porowatość Niska porowatość Hz + współczynnik pochłaniania 1,,8,6, Rezonans bez pochłaniacza Częstotliwość Hz Okładziny odbijające znacznie słabiej redukują wytworzony dźwięk. Optymalny efekt pochłaniania dźwięku uzyskujemy dzięki zastosowaniu w pomieszczeniu płyt perforowanych.

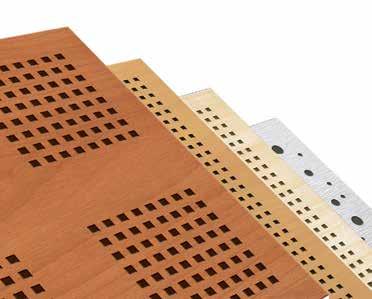

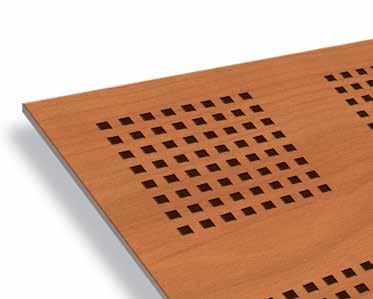

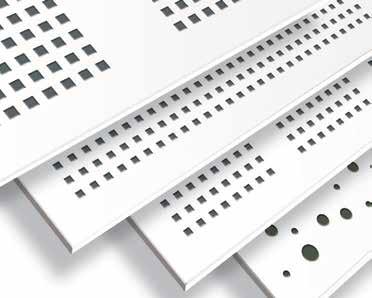

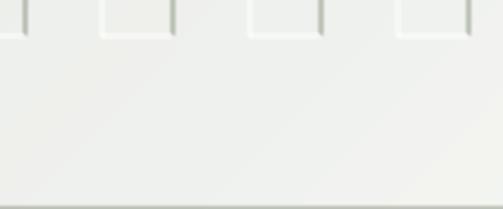

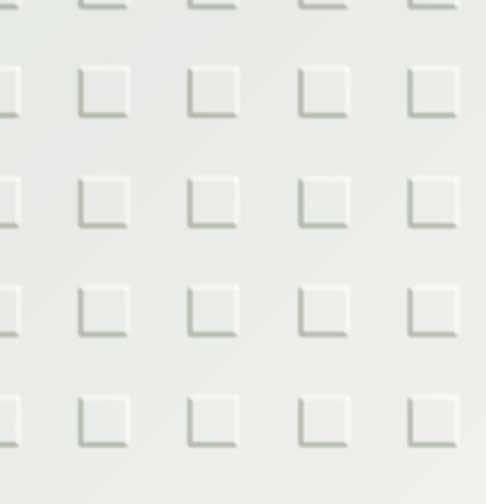

5 ONA 8 STRONA NIDA AKU, 8 NIDA AKU, DECOR, NIDA AKU NIDA DECOR, AKU HYGIENIC NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 9 WZORY WYKOŃCZEŃ IAT stawia SINIAT na stawia badania na badania zwój technologiczny, i rozwój technologiczny, siągnąć: by osiągnąć: Narzędzia do Narzędzia serwisowania do serwisowania i wsparcie techniczne i wsparcie techniczne Gama podwieszanych Gama podwieszanych sufitów sufitów Nowa gama Nowa sufitów gama podwieszanych SINIAT nych składa SINIAT się z płyt składa się z NIDA płyt jest Nida wykończona jest wykoń specjalną czona specjalną sufitów podwiesza- twe w instalacji, Łatwe wysokiej w instalacji, wysokiej o specjalnym oskładzie specjalnym i o specjalnych właściwościach, nych właściwościach, o grubości o grubości promieniowaniem promieniowaniem ultrafioletowym. ultrafi oletowym. składzie i o białą specjal- farbą, chroniącą białą farbą, płyty chroniącą przed płyty przed kości produkty jakości z najlepszym produkty z najlepszym ykończeniem wykończeniem 12,5 mm i różnych 12,5 mm rodzajach i różnych rodzajach NIDA Nida oferuje trzy rodzaje oferuje trzy rodzaje eroką gamę Szeroką produktów gamę produktów perforacji: okrągłej perforacji: (R), okrągłej kwadratowej (C) i podłużnej wej (C)(L). i podłużnej Krawędzie (L). Krawędzie Dąb i Kasztan, Dąb a także i Kasztan, wykończenie a także wykończenie (R), kwadrato- wykończeń drewnianych: wykończeń drewnianych: Brzoza, Brzoza, owe wzoryi nowe wzory lepszenie Polepszenie pochłaniania pochłaniania płyt są proste. płyt są proste. stalowe. stalowe. więku dźwięku NIDA Hygienic Nida wykonane Hygienic są wykonane są odukcję opartą Produkcję na nowoczeej technologii. snej SINIAT technologii. posiada SINIAT opartą na nowocze- Tył płyt wyposażony Tył płyt wyposażony jest w dostępną jest w z płyty dostępną czarnym w kolorze lub czarnym białym lub laminowaną białym PVC laminowaną o strukturze PVC o strukturze kartonowo-gipsowej z płyty kartonowo-gipsowej z folią z folią posiada w kolorze dyną na południu jedyną Europy na południu fabry-europlaminowanyckę laminowanych płyt gipsowych płyt gipsowych fabry- osłonę akustyczną osłonę (flizeliną) akustyczną (flizeliną) gładkiej. Wyposażone gładkiej. Wyposażone są dodatkowosą dodatkowo w celu polepszenia w celu polepszenia pochłaniania pochłaniania w system antybakteryjny w system antybakteryjny Bio-PRÜF Bio-PRÜF dostosowania dostosowania akustycznego akustycznego i stworzenia i przeszkody stworzenia dla przeszkody kurzu dla przeznaczony kurzu przeznaczony do miejsc, gdzie do miejsc, gdzie i zanieczyszczeń. i zanieczyszczeń. higiena i estetyka higiena są niezbędne. i estetyka są niezbędne. Przykłady wzorów Przykłady płyt. wzorów płyt. Płyty wykończone Płyty wykończone są są białą farbą wysokiej białą farbą wysokiej jakości i są gotowe jakości do i są gotowe do instalacji. instalacji. Model Nr 1 Model Nr Nr 12 Model Nr Nr 23 Model Nr Nr 34L Model Nr 4L Model Nr 4C Model Nr Nr 4C 12 Model Nr Nr 1216 Model Nr 16 Przykłady wykończeń. Przykłady wykończeń. Wykończenia Wykończenia są są pastelowe, stalowe pastelowe, stalowe Stal Nr 3 lub imitują różne lub imitują różne rodzaje drewna. rodzaje drewna. Stal Brzoza Nr 3Nr 1 Brzoza Dąb Nr Nr 161 Dąb Kasztan Nr 16Nr 4C Kasztan Nr 4C Lazurowy niebieski Lazurowy Niebieski niebieski Niebieski Piaskowy Piaskowy Jasnoszary Jasnoszary Hygienic Hygienic Modułowa płyta Modułowa gipsowa płyta gipsowa o środowisk do z podwyższonymi środowisk z podwyższonymi wymaganiami wymaganiami higienicznymi higienicznymi Biały Biały

6 STRONA 1 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 11 PARAMETRY AKUSTYCZNE Model Wzór sufitu podwieszanego α W nrc α M % perforacji Nr referencyjny próby α P k 2k 4k Klasa Model Wzór sufitu podwieszanego α W nrc α M % perforacji Nr referencyjny próby α P k 2k 4k Klasa R 12/25 nr 1,55 L,6,55 1 A /38 5,65,65,6,5 D nr 1,65 L,7,65 14,3 A /37 5,7,8,65,6,6 C nr 2,5 L,6,6 6,9 AC a 8,68,73,61 5 D C 8/18 nr 3,6 L,65,6 12,2 AC a 6,7,74,6,54 7 C L5x8 nr 12,5 L,5,55 8,2 AC a 8,73,67,55 5 D nr 16,5 L,55,55 1,9 A /33 5,65,7,55 5,35 D nr 1,65 L,7,7 16,4 A /4,55,75,85,65,6,5 C nr 1,5,55,55 8,1 A /32 5,6,65,55 5,35 D nr 2,65,55,6 13,1 A /39 5,7,75 6,5 5 D ALEAT nr 2,5,55,55 6,9 AC a 7,72,7,6 5 D C 12/25 nr 3.5L,6,55 9,8 AC a 9,68,72,6 5 D Nida Hygienic, ,1,5,5, - nr 4L,55,6,6 13,1 AC a 8,67,74,6,5 D Współczynnik pochłaniania dźwięku α w * 1,,9 nr 4C,55,6,55 1,5 A /35 5,7,7,55,5 D,8,7,6,5,3 nr 1,6,65,65 11,2 A /34 5,75,75,65,55,5 D,1, R 8/18 nr 3,55,6,6 9,6 AC a 6,71,73,6,5 D Model C8/18 Nr 1 C8/18 Nr 3 C12/25 Nr 1 C12/25 Nr 2 C12/25 Nr 3 C12/25 Nr 4L C12/25 Nr 4C R8/18 Nr 1 R8/18 Nr 3 R12/25 Nr 1 R12/25 Nr 2 L5x8 Nr 12 L5x8 Nr 16 Aleat Nr 1 αw,65 L,6 L,65 L,65,5 L,55,55,6,55,55 L,5 L,5 L,5 L,5,5 L % Perf.1 14,3 12,2 16,4 13,1 9,8 13,1 1,5 11,2 9,6 1 6,9 8,2 1,9 8,1 6,9 Aleat Nr 3 NRC,7,65,7,55,6,6,6,65,6,6,6,55,55,55,55 * Wartość wskaźnika pochłaniania dźwięku αw dla sufitu 2 mm od stropu bez wełny mineralnej.

7 STRONA 12 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 13 WŁAŚCIWOŚCI PRODUKTU WŁAŚCIWOŚCI PRODUKTU WŁAŚCIWOŚCI PRODUKTU: Wymiary: 6 x 6 mm Grubość: 12,5 mm Przybliżona waga: 9,8 kg/m 2 Krawędzie: Proste Flizelina: Czarna lub biała % perforacji: Zgodnie z tabelą Wykończenie: Białe (farba) lub Decor (winyl) Komfort akustyczny Nida w porównaniu z innymi materiałami akustycznymi wykazuje dobre dostosowanie zarówno do wysokich, średnich, jak i niskich częstotliwości (patrz tabela parametrów akustycznych). Reakcja na ogień Systemy Nida zostały poddane próbom reakcji na ogień i otrzymały klasyfi kację A2-s1, d niepalne zgodnie z normą EN dla wykończeń z użyciem białej farby, a Nida B s2 d. Przewodność cieplna Materiał, z którego zostały wykonane Nida i Nida Decor to gips. Jest sam materiałem zapewniającym komfort powierzchni, dzięki współczynnikowi 5 W/m 2 K według normy EN 12524, co oznacza, że powierzchnia jest przyjemna w dotyku, gdyż w porównaniu z innymi materiałami ma niski współczynnik przenikania ciepła. Zapobiega to również gromadzeniu się wody. Dbałość o środowisko naturalne SINIAT stawia na ochronę środowiska naturalnego. Jesteśmy znani z naszej polityki ekologicznej polegającej na recyklingu naszych produktów. Posiadamy również cert y fi kat ISO 141 System Zarządzania Środowiskowego. Stabilność wymiarów Płyty Nida są praktycznie niewrażliwe na temperaturę otoczenia, przy współczynniku rozszerzalności liniowej rzędu 15 x 1-6 m 2 (m2.s.pa), zgodnie z normą PN EN i pozostają praktycznie obojętne na wilgoć. Właściwości antybakteryjne Specjalna biała farba stosowana w wykończeniach redukuje rozmiary kolonii szczepów bakteryjnych, pleśni i grzybów, a dodatkowo spełnia najbardziej wymagające normy dotyczące tej kwestii. Zapewnia to brak oznak starzenia się i żółknięcia. Płyty Nida Decor oparte są na technologii Bio- PRÜF. Chroni on produkty przed degradacją mikrobiologiczną, zapewniając zdrowie użytkowników pomieszczeń i bezpieczeństwo przed zanieczyszczeniem drobnoustrojami. Przyczynia się do kontroli pleśni, grzybów, drożdży, alg i innych kłopotliwych mikrobów Chroni produkt przed przedwczesnym zniszczeniem przez drobnoustroje, a tym samym zwiększenie skuteczności i żywotności produktu. Zapobiega nieprzyjemnemu zapachowi spowodowanemu przez grzyby i bakterie, poprawia jakość powietrza wewnątrz. Oznakowanie CE Płyty Nida i Nida zostały oznaczone zgodnie z najnowszym Rozporządzeniem Parlamentu Europejskiego i Rady (UE) o numerze 35/211, które weszło w życie 1 lipca 213r.

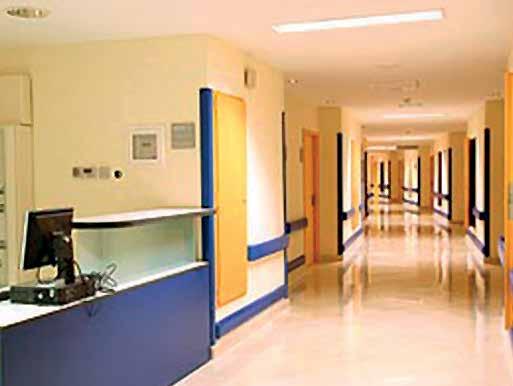

8 STRONA 14 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 15 WŁAŚCIWOŚCI PRODUKTU WŁAŚCIWOŚCI PRODUKTU Hygienic Zakres zastosowania Do stosowania w budownictwie do wykonywania modułowych sufitów podwieszanych wewnątrz budynków. Możliwe stosowanie w pomieszczeniach o podwyższonej wilgotności. Spełnia wymagania środowiska placówek służby zdrowia. Dbałość o środowisko naturalne SINIAT stawia na ochronę środowiska naturalnego. Jesteśmy znani z naszej polityki ekologicznej polegającej na recyklingu naszych produktów. Posiadamy również cert y fi kat ISO 141 System Zarządzania Środowiskowego. Stabilność wymiarów Płyty Nida są praktycznie niewrażliwe na temperaturę otoczenia, przy współczynniku rozszerzalności liniowej rzędu 15 x 1-6 m 2 (m2.s.pa), zgodnie z normą PN EN i pozostają praktycznie obojętne na wilgoć. Właściwości antybakteryjne Specjalna biała farba stosowana w wykończeniach redukuje rozmiary kolonii szczepów bakteryjnych, pleśni i grzybów, a dodatkowo spełnia najbardziej wymagające normy dotyczące tej kwestii. Zapewnia to brak oznak starzenia się i żółknięcia. Płyty Nida Decor oparte są na technologii Bio- PRÜF. Chroni on produkty przed degradacją mikrobiologiczną, zapewniając zdrowie użytkowników pomieszczeń i bezpieczeństwo przed zanieczyszczeniem drobnoustrojami. Przyczynia się do kontroli pleśni, grzybów, drożdży, alg i innych kłopotliwych mikrobów Chroni produkt przed przedwczesnym zniszczeniem przez drobnoustroje, a tym samym zwiększenie skuteczności i żywotności produktu. Zapobiega nieprzyjemnemu zapachowi spowodowanemu przez grzyby i bakterie, poprawia jakość powietrza wewnątrz. Oznakowanie CE Płyty Nida i Nida zostały oznaczone zgodnie z najnowszym Rozporządzeniem Parlamentu Europejskiego i Rady (UE) o numerze 35/211, które weszło w życie 1 lipca 213r. WŁAŚCIWOŚCI PRODUKTU: Wymiary: Grubość: 6 x 6 mm 12,5 mm Przybliżona waga: 9,8 kg/m 2 Krawędzie: Wykończenie: Proste biała folia PVC o gładkiej strukturze, kolor zbliżony do RAL 93 Opis Płyty modułowe sufitowe Nida Hygienic wykonane są z płyty kartonowo-gipsowej z folią laminowaną PVC o strukturze gładkiej. Wyposażone są dodatkowo w system antybakteryjny Bio-PRÜF przeznaczony do miejsc, gdzie higiena i estetyka są niezbędne. Zmywanie powierzchniowe wilgotną szmatką. Ta metoda musi być stosowana z ostrożnością i zaleca się jej wstępne wypróbowanie w wybranym miejscu sufitu. Nida Hygienic uzyskały najwyższą możliwą ocenę braku emisji związków lotnych do powie-trza w pomieszczeniu klasę A+. Wygląd Płyty Nida Hygienic są wykończone białym laminatem. Płyty nie posiadają perforacji. Kolor: zbliżony do RAL 93. Technologia Bio-PRÜF chroni produkty przed degradacją mikrobiologiczną, co bezpośrednio przekłada się na bezpieczeństwo i ochronę przed zanieczyszczeniem drobnoustrojami. Przyczynia się do kontroli rozprzestrzeniania pleśni, grzybów, drożdży, alg i innych kłopotliwych mikrobów. Zapobiega nieprzyjemnemu zapachowi spowodowanemu przez grzyby i bakterie, poprawia jakość powietrza wewnątrz. Reakcja na ogień Płyty modułowe Nida Hygienic poddane próbie reakcji na ogień otrzymały klasyfikację B s2, d. Oznakowanie CE Płyty Nida Hygienic zostały oznaczone zgodnie z najnowszym Rozporządzeniem Parlamentu Europejskiego i Rady (UE) o numerze 35/211, które weszło w życie 1 lipca 213 r.

9 STRONA 14 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 17 WZÓR PŁYTY C 8/18 N1 C 8/18 N3 18,75 C 8/18 % perforacji: 14,3 % perforacji: 12,2 18,75 1, ,75 Obraz w skali 1:1. Wartości w milimetrach. * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Wymiary płyt: Krawędzie płyt: Wykończenia: Reakcja na ogień: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 15 Nida A2-s1, d Nida B-s2, d Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: kwadratowa Wymiary: krawędzie 8 x 8 mm Odległość między otworami: 18,75 mm PARAMETRY AKUSTYCZNE WYKOŃCZENIA C 8/18 N1 C 8/18 N3 1, 1,,8 A /37,8 AC a,6,6 w =,65 L NRC =,7 m =,65 w =,6 L NRC =,65 m =, k 2k 4k Częstotliwość [Hz] k 2k 4k Częstotliwość [Hz] 5,7,8,65,6,6 p 6,7,74,6,54 7 p % perforacji: zależny od wzoru Biały Stal Brzoza Dąb Kasztan Lazurowy niebieski Niebieski Piaskowy Jasnoszary

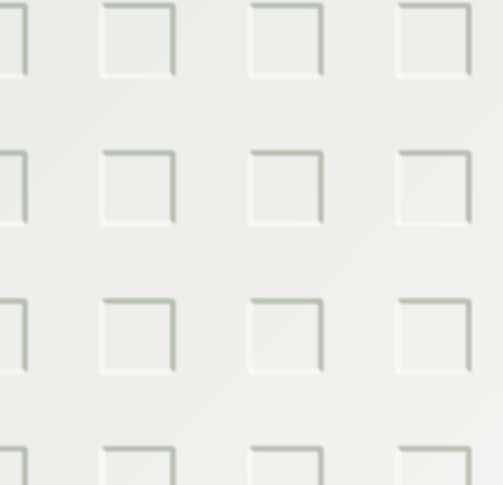

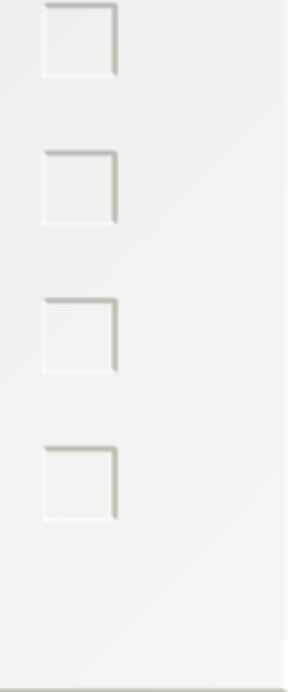

10 STRONA 16 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA C 12/25 WZÓR PŁYTY C 12/25 N1 % perforacji: 16,4 C 12/25 N2 % perforacji: 13,1 C 12/25 N3 % perforacji: 9, Wymiary płyt: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * C 12/25 N4L % perforacji: 13,1 C 12/25 N4C % perforacji: 1,5 Krawędzie płyt: Wykończenia: krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 17 Obraz w skali 1:1. Wartości w milimetrach. * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Reakcja na ogień: Nida : A2-s1, d Nida : B-s2, d Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: kwadratowa Wymiary: krawędzie 12 x 12 mm Odległość między otworami: 25 mm % perforacji: zależny od wzoru PARAMETRY AKUSTYCZNE C 12/25 N1 C 12/25 N2 C 12/25 N3 1, 1, 1,,8 A /4,8 A /59,8 AC a,6,6,6 w =,65 L NRC =,7 m =,7 w =,65 NRC =,55 m =,6 w =,5 L NRC =,6 m =, k 2k 4k Częstotliwość [Hz] k 2k 4k Częstotliwość [Hz] k 2k 4k Częstotliwość [Hz],55,75,85,65,6,5 p 5,7,75,6,5 5 p 9,68,72,6 5 p 1,,8,6 C 12/25 N4L AC a w =,55 NRC =,6 m =, k 2k 4k Częstotliwość [Hz] 8,67,74,6,5 p 1,,8,6 C 12/25 N4C A /35 w =,55 NRC =,6 m =, k 2k 4k Częstotliwość [Hz] 5,7,7,55,5 p WYKOŃCZENIA Biały Stal Brzoza Dąb Kasztan Lazurowy niebieski Niebieski Piaskowy Jasnoszary

11 STRONA 18 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 21 WZÓR PŁYTY R 8/18 N1 R 8/18 N3 18,75 R 8/18 % perforacji: 11,2 % perforacji: 9,6 18,75 B8 1,75 1,75 Obraz w skali 1:1. Wartości w milimetrach. * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Wymiary płyt: Krawędzie płyt: Wykończenia: Reakcja na ogień: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 19 Nida : A2-s1, d Nida : B-s2, d Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: okrągła Wymiary: 8 mm średnicy Odległość między otworami: 18,75 mm PARAMETRY AKUSTYCZNE WYKOŃCZENIA 1,,8,6 R 8/18 N1 A /34 w =,6 NRC =,65 m =, k 2k 4k Częstotliwość [Hz] 5,75,75,65,55,5 p 1,,8,6 R 8/18 N3 AC a w =,55 NRC =,6 m =, k 2k 4k Częstotliwość [Hz] 6,71,73,6,5 p % perforacji: zależny od wzoru Biały Stal Brzoza Dąb Kasztan Lazurowy niebieski Niebieski Piaskowy Jasnoszary

12 STRONA 2 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA WZÓR PŁYTY R 12/25 N1 R 12/25 N2 R 12/ % perforacji: 1 % perforacji: 6,9 13 B12 Obraz w skali 1:1. Wartości w milimetrach. * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Wymiary płyt: Krawędzie płyt: Wykończenia: Reakcja na ogień: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 21 Nida : A2-s1, d Nida : B-s2, d Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: okrągła Wymiary: 12 mm średnicy Odległość między otworami: 25 mm PARAMETRY AKUSTYCZNE WYKOŃCZENIA 1,,8,6 R 12/25 N1 A /38 w =,55 L NRC =,6 m =, k 2k 4k Częstotliwość [Hz] 5,65,65,6,5 p 1,,8,6 R 12/25 N2 AC a w =,5 L NRC =,6 m =, k 2k 4k Częstotliwość [Hz] 8,68,73,61 5 p % perforacji: zależny od wzoru Biały Stal Brzoza Dąb Kasztan Lazurowy niebieski Niebieski Piaskowy Jasnoszary

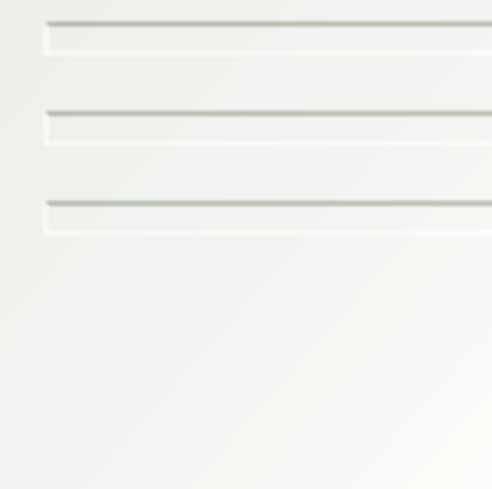

13 STRONA 22 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 25 8 WZÓR PŁYTY L 5X8 N12 L 5X8 N16 L 5X8 % perforacji: 8,2 % perforacji: 1, Wymiary płyt: Krawędzie płyt: Wykończenia: Reakcja na ogień: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 23 Nida : A2-s1, d Nida : B-s2, d PARAMETRY AKUSTYCZNE 1,,8,6 L 5X8 N12 AC a w =,5 L NRC =,5 m =, k 2k 4k Częstotliwość [Hz] 8,73,67,55 5 p 1,,8,6 L 5X8 N16 A /33 w =,5 L NRC =,55 m =, k 2k 4k Częstotliwość [Hz] 5,65,7,55 5,35 p Waga w przybliżeniu: 9,8 kg/m 2 WYKOŃCZENIA Wzór perforacji: Typ perforacji: prostokątna Wymiary: krawędzie 5x8 mm Odległość między otworami: 15 mm w pionie, 12 mm w poziomie Obraz w skali 1:1. Wartości w milimetrach. % perforacji: zależny od wzoru * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Biały Stal Brzoza Dąb Kasztan Lazurowy niebieski Niebieski Piaskowy Jasnoszary

14 STRONA 24 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 27 B2 WZÓR PŁYTY Aleat N1 Aleat N3 B8 Aleat % perforacji: 8,1 % perforacji: 6,9 B15 Obraz w skali 1:1. Wartości w milimetrach. * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Wymiary płyt: Krawędzie płyt: Wykończenia: Reakcja na ogień: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * Krawędzie proste Kolor flizeliny: czarny/biały Kolor płyty: patrz wykończenia str. 25 Nida : A2-s1, d Nida : B-s2, d Waga w przybliżeniu: 9,8 kg/m 2 Wzór perforacji: Typ perforacji: okrągła Wymiary: mm średnicy PARAMETRY AKUSTYCZNE WYKOŃCZENIA Aleat N1 5,6,65,55 5,35 p Aleat N3 1, 1,,8 A /32,8 AC a,6,6 w =,5 NRC =,55 m =,55 w =,5 L NRC =,55 m =, k 2k 4k Częstotliwość [Hz] k 2k 4k Częstotliwość [Hz] 7,72,7,6 5 p % perforacji: zależny od wzoru Biały Stal Brzoza Dąb Kasztan Lazurowy niebieski Niebieski Piaskowy Jasnoszary

15 STRONA 24 NIDA AKU, NIDA AKU DECOR DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 29 Hygienic WZÓR PŁYTY PARAMETRY AKUSTYCZNE 1,,8,6 w =,1 B k 2k 4k Częstotliwość [Hz],1,5,5,35 p B15 Wymiary płyt: PARAMETRY PRODUKTU (grubość x długość x szerokość) 12,5 x 6 x 6 mm * WYKOŃCZENIA Hygienic Krawędzie płyt: Krawędzie proste Wykończenia: biała folia PVC o gładkiej strukturze, kolor zbliżony do RAL 93 Reakcja na ogień: B-s2, d Obraz w skali 1:1. Wartości Obraz w milimetrach. w skali 1:1 * By sprawdzić wymiary nominalne i tolerancje produktu zapoznaj się z opisem produktu. Waga w przybliżeniu: 9,8 kg/m 2 Biały Opis Płyty modułowe sufitowe Nida Hygienic wykonane są z płyty kartonowo-gipsowej z folią laminowaną PVC o strukturze gładkiej. Wyposażone są dodatkowo w system antybakteryjny Bio-PRÜF przeznaczony do miejsc, gdzie higiena i estetyka są niezbędne. Zmywanie powierzchniowe wilgotną szmatką. Ta metoda musi być stosowana z ostrożnością i zaleca się jej wstępne wypróbowanie w wybranym miejscu sufitu. Nida Hygienic uzyskały najwyższą możliwą ocenę braku emisji związków lotnych do powie-trza w pomieszczeniu klasę A+. Wygląd Płyty Nida Hygienic są wykończone białym laminatem. Płyty nie posiadają perforacji. Kolor: zbliżony do RAL 93. Zakres zastosowania Do stosowania w budownictwie do wykonywania modułowych sufitów podwieszanych wewnątrz budynków. Możliwe stosowanie w pomieszczeniach o podwyższonej wilgotności. Spełnia wymagania środowiska placówek służby zdrowia. Technologia Bio-PRÜF chroni produkty przed degradacją mikrobiologiczną, co bezpośrednio przekłada się na bezpieczeństwo i ochronę przed zanieczyszczeniem drobnoustrojami. Przyczynia się do kontroli rozprzestrzeniania pleśni, grzybów, drożdży, alg i innych kłopotliwych mikrobów. Zapobiega nieprzyjemnemu zapachowi spowodowanemu przez grzyby i bakterie, poprawia jakość powietrza wewnątrz.

16 STRONA 3 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 31 INSTRUKCJA MONTAŻU NINIEJSZA INSTRUKCJA MONTAŻU SUFITÓW PODWIESZANYCH W SYSTE- MIE NIE OBEJMUJE UŻYCIA ICH JAKO ELEMENTÓW OCHRONY PRZECIWO- GNIOWEJ. DO MONTAŻU PŁYT NIDA AKU/NIDA AKU DECOR ZALECAMY KONSTRUKCJĘ METALOWĄ CMC. PRODUKTY ZNAJDZIECIE PAŃSTWO W AKTUALNYM CENNIKU SINIAT. Akcesoria do sufitów CMC P r o fi l główny. Standardowa Ilość sztuk Symbol Opis produktu Typ długość mb w opak./wiązce Profil główny CMC 24x38 z blachy mm 3,6 25 Obchodzenie się z płytami Z pełnymi kartonami, jak również z poszczególnymi płytami, należy obchodzić się bardzo ostrożnie. Niewskazane jest ich rzucanie, ciągnięcie czy przeciąganie po ziemi, gdyż nawet krótkotrwała ingerencja mechaniczna może doprowadzić do uszkodzeń. Kartonów ani płyt nie wolno też stawiać na krawędziach oraz rogach. W celu wyjęcia płyt otworzyć oraz usunąć opakowanie. Podczas montażu zaleca się stosowanie odpowiednich rękawiczek (z białego materiału). Warunki montażu Płyty mogą zostać zamontowane w pomieszczeniu dopiero wtedy, gdy jest ono suche, po zakończeniu prac związanych z jastrychem i tynkowaniem, oraz gdy okna i drzwi są wbudowane i przeszklone. Ogrzewanie powinno funkcjonować prawidłowo, aby zagwarantować w pomieszczeniu temperaturę od 15 do 2 stopni Celsjusza. Przed montażem sufitu zaleca się pomiar wilgotności względnej powietrza oraz temperatury w pomieszczeniu. Przy względnej wilgotności powietrza przekraczającej 7% odradza się rozpoczynanie prac montażowych. Podczas użytkowania sufitów wilgotność względna powietrza w pomieszczeniu nie powinna również przekroczyć 7%. W przypadku nieprawidłowego obchodzenia się z płytami oraz nieprzestrzegania zaleceń montażu, utrzymanie gwarancji jest wykluczone. Odporność konstrukcji na korozję Wszystkie elementy metalowe konstrukcji, takie jak profile, kątowniki przyścienne czy wieszaki, odpowiadają standardowo klasie odporności B (EN 13964). Akcesoria do sufitów CMC Profil poprzeczny. Symbol Opis produktu Typ Standardowa Ilość sztuk długość mb w opak./wiązce Profil poprzeczny CMC 24x38 z blachy mm 1, Profil poprzeczny CMC 24x38 z blachy mm,6 75 Akcesoria do sufitów podwieszanych Kątownik przyścienny. Standardowa Ilość sztuk Symbol Opis produktu Typ długość mb w opak./wiązce Kątownik przyścienny CMC 24x24 3,5 4 Akcesoria do sufitów ARMSTRONG Wieszak uniwersalny do systemów sufi towych Armstrong. Element służący do podwieszania pr o fi l i głównych do stropu. Symbol Opis produktu Ilość sztuk w opakowaniu Wieszak uniwersalny 4 ZUŻYCIE MATERIAŁOWE NA m 2 Nida, Nida, Nida Hygienic 1,5 m 2 Profil główny 24x4x36 Profil poprzeczny 24x38x12 Profil poprzeczny 24x38x6 Profil przyścienny 24x24x3 Wieszak uniwersalny Dybel sufi towy metalowy Nida Pręt mocujący,9 m 1,8 m,9 m,86 m,75 szt 2,3 szt,75 szt (długość pręta uzależniona od wysokości podwieszenia sufitu modułowego)

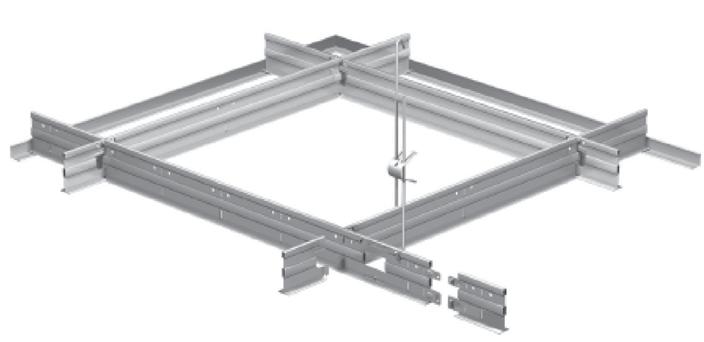

17 STRONA 32 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 33 INSTRUKCJA MONTAŻU WIDOCZNEGO SYSTEMU PODWIESZENIA T-24 Prawidłowy montaż płyty. Opis System podwieszenia T-24 składa się z elementów produkowanych ze stali galwanizowanej. Standardowo profile są dostarczane z białą poliestrową powłoką malarską na widocznej stronie profila. System składa się z profila głównego T-24, profili poprzecznych T-24 oraz profili obwodowych. Profile główne T-24 są podwieszane do istniejącej konstrukcji. Widoczna stopka profila ma szerokość 24mm. Pomiędzy profilami głównymi T-24 zamontowane są profile poprzeczne T-24. Modularna długość profila poprzecznego T-24 zależy od wybranego modułu. Zarówno profil główny T-24 oraz profil poprzeczny T-24 są dostarczane z zamkami ogniowymi umożliwiającymi rozszerzanie się profila w wyniku wysokiej temperatury podczas pożaru. Profile/płyty Zarówno profile główne T-24 oraz profile poprzeczne T-24 są odpowiednie do zastosowania z płytami, które posiadają wszystkie krawędzie proste lub opuszczone (z uskokiem). Z tego powodu system pozostaje z pełni demontowalny po zainstalowaniu płyt sufitowych. Profile obwodowe Połączenie sufitu z pionową ścianą umożliwiają dwa rozwiązania. Do obydwu rozwiązań stosuje się profile obwodowe. W zależności od wymagań technicznych profile te można stosować łącznie z drewnianą listwą zamontowaną na ścianie lub bez niej. Profile główne T-24 Profile główne T-24 są zainstalowane z obustronnym dystansem wynoszącym 6mm, 12mm, 18mm w zależności od wybranego modułu, odległości między wieszakami i ciężaru płyty. Profile poprzeczne T-24 Profile poprzeczne T-24 o długości modułowej uzależnionej od wybranego modułu są instalowane prostopadle to profili głównych T-24. W przypadku modułu 6 x 6mm dodatkowe profile poprzeczne T-24 6mm są instalowane pomiędzy profilami poprzecznymi T-24 o długości 12mm. Po zainstalowaniu profili głównych T-24 i profili poprzecznych T-24 otrzymamy konstrukcję o modulacji uzależnionej od wybranego wymiaru. Punkt podwieszenia Profile główne T-24 są podwieszane za pomocą standardowych wieszaków (np. wieszaków szybkiego montażu). Obustronny dystans między wieszakami wynosi 12mm (zależy od ciężaru płyt). Wieszak musi być zamontowany w odległości maksymalnej 45mm od ściany i maksymalnej 15mm od zamka ogniowego (nigdy nie należy instalować wieszaka na zamku ogniowym) Pozycjonowanie sufitu Każdy określony system podwieszenia musi być rozmieszczony symetrycznie w pomieszczeniu. Z tego powodu zaczynamy pozycjonowanie w kierunku podłużnym do niepełnego wymiaru i kończymy na drugiej stronie pomieszczenia tym samym niepełnym wymiarem. Należy unikać instalacji płyt krótszych od połowy długości i/lub szerokości wymiaru płyty. Połączenie sufitu ze ścianą lub inną pionową powierzchnią Profil obwodowy powinien być przymocowany do pionowej powierzchni na wymaganym poziomie przy użyciu odpowiednich mocowań montowanych w odległości nominalnej 45mm. Należy zapewnić aby grzbiety połączeń przylegających profili były odpowiednie a także aby profile nie posiadały zgięć i były zamocowane rzeczywiście na odpowiednim poziomie. Ze względów estetycznych należy używać jak najdłuższych profili obwodowych. Minimalna rekomendowana długość ciętego profila wynosi 3mm. Drewniane dodatki, drewniane listwy przyścienne oraz metalowe schodkowe profile przyścienne nie mogą być stosowane w sufitach ognioodpornych i zabezpieczających przed ogniem. Połączenie między sufitem a łukową powierzchnią pionową Użycie gotowych łukowych profili obwodowych jest najodpowiedniejszą metodą. Należy je instalować wg powyżej zamieszczonego opisu. Chicago Metallic może na życzenie dostarczyć szczegóły dotyczące łukowych profili obwodowych. Akcesoria Instalacja oświetleniowa i wentylacyjna Wielu producentów dostarcza szeroki zakres instalacji oświetleniowych i wentylacyjnych które są przystosowane do różnych systemów podwieszenia i różnych modulacji. Osprzęt może być instalowany w systemie i powinien być podwieszony oddzielnie. W celu dobrania optymalnego rozwiązania prosimy o kontakt z Doradcą Technicznym Siniat (patrz mapa str. 34) Wszelkie dane oraz informacje techniczne zawarte w tej broszurze bazują na wynikach badań uzyskanych w warunkach laboratoryjnych. Do klienta/wykonawcy należy ocena, czy zawarte dane oraz informacje znajdują zastosowanie w konkretnym, indywidualnym przypadku.

18 STRONA 34 NIDA AKU, NIDA AKU DECOR, NIDA AKU HYGIENIC DŹWIĘKOCHŁONNE PŁYTY GIPSOWE STRONA 35 Dział Specyfikacji Gdańsk WSPARCIE TECHNICZNE Agnieszka Siołek Szczecin AS Bydgoszcz Bydgoszcz Olsztyn Białystok Doradcy Techniczni (DT) Dariusz Bogdanowicz (DT) Gorzów Wielkopolski Poznań Łódź Warszawa RŁ Rafał Łachański Rafał Łachański Michał Lipiński (DT) Sebastian Skwara (DT) Anna Ligienza (DT) Szczecin Gorzów Wielkopolski SS ML Gdańsk DB Bydgoszcz Poznań Warszawa Opole Katowice Kraków Olsztyn DK Łódź Wrocław AL PL Kielce DK TK Białystok Lublin TB Rzeszów Tomasz Kołodziejczyk (DT) Dariusz Kowalczyk (DT) woj. łódzkie Warszawa Dariusz Kowalczyk (DT) Tomasz Bury (DT) Maciej Cipora Wrocław Opole MC Katowice Lublin Kielce Kielce Rzeszów Kraków Kierownik Działu Specyfikacji Robert Świtulski Kierownik Działu ds. Rozwoju Specyfikacji Lekkich Ścian Robert Osłonowych Świtulski 52 Cezary Kowalczyk JJ DO Dagmara Oleksy (DT) Piotr Lada (DT) Janusz Jamka (DT) Kierownik ds. Inwestycji Wojciech Czyż Specjalista Kierownik Sprzedaży ds. Budownictwa ds. Budownictwa Szkieletowego Szkieletowego i Elewacji Wentylowanej Janusz Jamka Cezary Kowalczyk Przedstawione rozwiązania oraz innego rodzaju dane zostały opracowane w oparciu o badania w zewnętrznych jednostkach badawczych, Centrum Rozwoju Technicznego SINIAT oraz wieloletnie doświadczenie i praktykę w montażu systemów suchej zabudowy. SINIAT Sp. z o.o. nie ma bezpośredniego wpływu na projektowanie, warunki budowy i sposób wykonania prac. Zastrzegamy, że są to wskazówki o charakterze ogólnym i nie stanowią żadnych gwarancji lub oświadczeń, ani nie są podstawą jakiejkolwiek odpowiedzialności SINIAT Sp. z o.o. Nie odpowiadamy za błędy w druku.

19 SINIAT Sp. z o.o. ul. Przecławska Warszawa Data wydania: sierpień 218r.
