GIPSOWE SUFITY MODUŁOWE OWE
|
|
- Wiktor Staniszewski
- 8 lat temu
- Przeglądów:
Transkrypt
1 GIPSOWE SUFITY MODUŁOWE OWE 1. PŁYTY MODUŁOWE 2. PŁYTY PANELOWE 3. Konstrukcje 4. Krawędzie 5. Perforacje 6. Powierzchnia płyt 7. Akustyka 8. Odporność ogniowa 9. Klimat wewnętrzny 10. Wilgotność 11. Obciążalność płyt 12. Odbicie światła Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 1
2 GIPSOWE SUFITY MODUŁOWE OWE Expressive gypsum ceilings PŁYTY MODUŁOWE PŁYTY PANELOWE Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 2
3 PŁYTY MODUŁOWE układane na konstrukcji Contur po zamontowaniu płyt na konstrukcji nośnej widoczne są jedynie kontury poszczególnych płyt Powierzchnia malowana, krawędź typu D, szerokość konstrukcji S24 Możliwe perforacje: regular, globe, quadril, micro Wymiary: 600x600x12.5mm niewidoczna konstrukcja nośna na subtelna linia płyt p na suficie ekskluzywny wygląd przeznaczone szczególnie dla pomieszczeń reprezentacyjnych wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 3
4 PŁYTY MODUŁOWE układane na konstrukcji Linear po zamontowaniu płyt na konstrukcji nośnej widoczne są jedynie częściowo dolne stopki szyn konstrukcji Powierzchnia malowana, krawędź typu C, szerokość konstrukcji S24 Możliwe perforacje: regular, globe, quadril, micro Wymiary: 600x600x12.5mm konstrukcja nośna na częś ęściowo zasłoni onięta płyta zamontowana pod konstrukcją ekskluzywny wygląd przeznaczone szczególnie dla pomieszczeń reprezentacyjnych wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 4
5 PŁYTY MODUŁOWE układane na konstrukcji Markant 600 płyty zamocowane na blaszkach, opuszczone, widoczna cała konstrukcja nośna Powierzchnia malowana, krawędź typu E, szer. konstrukcji S24 lub S15 Możliwe perforacje: regular, globe, quadril, micro Wymiary: 600x600x12.5mm, 600x1200x12.5mm konstrukcja nośna na całkowicie widoczna płyta opuszczona o całą swoją grubość często stosowana w ciągach komunikacyjnych wysoki współczynnik pochłaniania dźwid więku dodatkowe rozpraszanie dźwid więku poprzez opuszczenie Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 5
6 PŁYTY MODUŁOWE układane na konstrukcji Belgravia płyty zamocowane na wycięciach w płycie, opuszczone, widoczna cała konstrukcja nośna Powierzchnia malowana, krawędź typu E, Szerokość konstrukcji S24, S15 lub Ultraline Możliwe perforacje: regular, globe, quadril, micro Wymiary: 600x600x12.5mm konstrukcja nośna na całkowicie widoczna płyta opuszczona o połow owę grubości tańsza wersja płyty p typu Markant krawędzie płyt p frezowane wysoki współczynnik pochłaniania dźwid więku dodatkowe rozpraszanie dźwid więku poprzez opuszczenie Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 6
7 PŁYTY MODUŁOWE układane na konstrukcji Markant 500 płyty zamocowane na blaszkach, opuszczone, widoczna cała konstrukcja nośna Powierzchnia malowana, krawędź typu E, szer. konstrukcji S15 Możliwe perforacje: regular, globe, quadril, micro Wymiary: 500x500x9.5mm konstrukcja nośna na całkowicie widoczna płyta opuszczona o całą swoją grubość często stosowana w ciągach komunikacyjnych wysoki współczynnik pochłaniania dźwid więku dodatkowe rozpraszanie dźwid więku poprzez opuszczenie Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 7

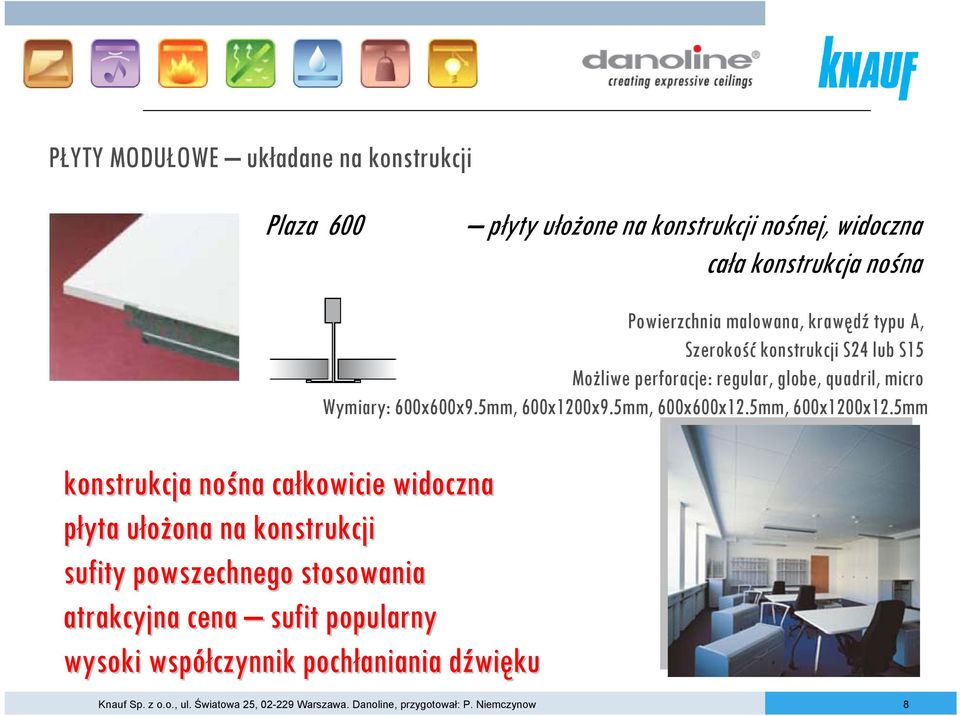

8 PŁYTY MODUŁOWE układane na konstrukcji Plaza 600 płyty ułożone na konstrukcji nośnej, widoczna cała konstrukcja nośna konstrukcja nośna na całkowicie widoczna płyta ułożona u ona na konstrukcji sufity powszechnego stosowania atrakcyjna cena sufit popularny wysoki współczynnik pochłaniania dźwid więku Powierzchnia malowana, krawędź typu A, Szerokość konstrukcji S24 lub S15 Możliwe perforacje: regular, globe, quadril, micro Wymiary: 600x600x9.5mm, 600x1200x9.5mm, 600x600x12.5mm, 600x1200x12.5mm Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 8
9 PŁYTY MODUŁOWE układane na konstrukcji Danoline tiles 600 płyty ułożone na konstrukcji nośnej, widoczna cała konstrukcja nośna Powierzchnia laminowana biała lub metallic, Krawędź typu A, szerokość konstrukcji S24 lub S15 Możliwe perforacje: regular (gładka) Wymiary: 600x600x6.5mm, 600x1200x6.5mm, 600x600x9.5mm, 600x1200x6.5mm konstrukcja nośna na całkowicie widoczna płyta ułożona u ona na konstrukcji sufity powszechnego stosowania, bardzo atrakcyjna cena płyta laminowana, powierzchnia zmywalna, odporna na zadrapania pochłanianie niskich tonów w basowych Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 9
10 PŁYTY MODUŁOWE układane na konstrukcji Danoline tiles Medley płyty ułożone na konstrukcji nośnej, widoczna cała konstrukcja nośna konstrukcja nośna na całkowicie widoczna płyta ułożona u ona na konstrukcji sufity powszechnego stosowania, najtańsze z oferty płyta foliowana, powierzchnia zmywalna pochłanianie niskich tonów w basowych Powierzchnia foliowana Medley biała, krawędź typu A lub E Szerokość konstrukcji S24 lub S15 Możliwe perforacje: regular (gładka), globe Wymiary: 600x600x9.5mm Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 10
11 PŁYTY PANELOWE montowane klasycznie za pomocą wkrętów Danopanel płyty przykręcone poprzez uchwyty do konstrukcji stalowej lub drewnianej Powierzchnia malowana, krawędź typu B Możliwe perforacje: regular (gładka), globe, quadril, micro Wymiary: 600x600x12.5mm konstrukcja nośna na niewidoczna płyta przykręcona do konstrukcji standard np.. CD60 lub drewno niewidoczne wkręty efekt sufitu zbliżony do płyt p typu Contur ekskluzywny wygląd wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 11
12 PŁYTY PANELOWE montowane klasycznie za pomocą wkrętów Combipanel płyty przykręcone do konstrukcji stalowej lub drewnianej, dodatkowo opuszczone Powierzchnia malowana, krawędź typu F Możliwe perforacje: regular (gładka), globe, quadril, micro Wymiary: 300x1200x9.5mm, 300x1800x9.5mm, 300x2400x9.5mm konstrukcja nośna na niewidoczna płyta przykręcona do konstrukcji standard np.. CD60 lub drewno niewidoczne wkręty efekt sufitu zbliżony do płyt p typu Danopanel,, płyta p obniżona ona ekskluzywny wygląd, aule, audytoria wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 12
13 PŁYTY PANELOWE montowane klasycznie za pomocą wkrętów Designpanel płyty przykręcone bezpośrednio do konstrukcji stalowej lub drewnianej Powierzchnia nie malowana, kolor kartonu, krawędź typu A1/A3, Możliwe perforacje: regular (gładka), globe, quadril, micro Wymiary: 900x2700x12.5mm, 1200x2400x12.5mm konstrukcja nośna na niewidoczna płyta przykręcona do konstrukcji standard np.. CD60 lub drewno połą łączenia spoinowane krawędzie płyt p niewidoczne ekskluzywny wygląd, aule, audytoria wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 13
14 PŁYTY PANELOWE montowane klasycznie za pomocą wkrętów Tectopanel płyty przykręcone bezpośrednio do konstrukcji stalowej lub drewnianej Powierzchnia nie malowana, kolor kartonu, krawędź typu B Możliwe perforacje: regular (gładka), globe, quadril, micro Wymiary: 300x1200x12,5mm, 600x600x12.5mm, 600x1200x12.5mm, 600x2400x12.5mm 300x1200x9.5mm, 400x600x9.5mm konstrukcja nośna na niewidoczna płyta przykręcona do konstrukcji standard np.. CD60 lub drewno połą łączenia nie spoinowane krawędzie płyt p widoczne, jak Contur ekskluzywny wygląd, aule, audytoria wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 14
15 PŁYTY PANELOWE montowane klasycznie za pomocą wkrętów Contrapanel płyty przykręcone bezpośrednio do konstrukcji stalowej lub drewnianej Powierzchnia laminowana biała, kolor kartonu, krawędź typu B, Możliwe perforacje: regular (gładka), globe Wymiary: 600x1200x12.5mm, 600x1800x12.5mm, 600x2400x12.5mm konstrukcja nośna na niewidoczna płyta przykręcona do konstrukcji standard np.. CD60 lub drewno połą łączenia nie spoinowane krawędzie płyt p widoczne, jak Contur odporna na uderzenia udarowe, sale gimnastyczne wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 15
16 PŁYTY PANELOWE montowane klasycznie za pomocą wkrętów Kinopanel płyty przykręcone bezpośrednio do konstrukcji stalowej lub drewnianej Powierzchnia malowana czarna, nie odbijająca światła, krawędź typu B Możliwe perforacje: perforacja specjlistycna Wymiary: 600x600x12.5mm konstrukcja nośna na niewidoczna płyta przykręcona do konstrukcji standard np.. CD60 lub drewno połą łączenia nie spoinowane krawędzie płyt p widoczne, jak Contur ekskluzywny wygląd, SALE KINOWE bardzo wysoki współczynnik pochłaniania dźwid więku Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 16

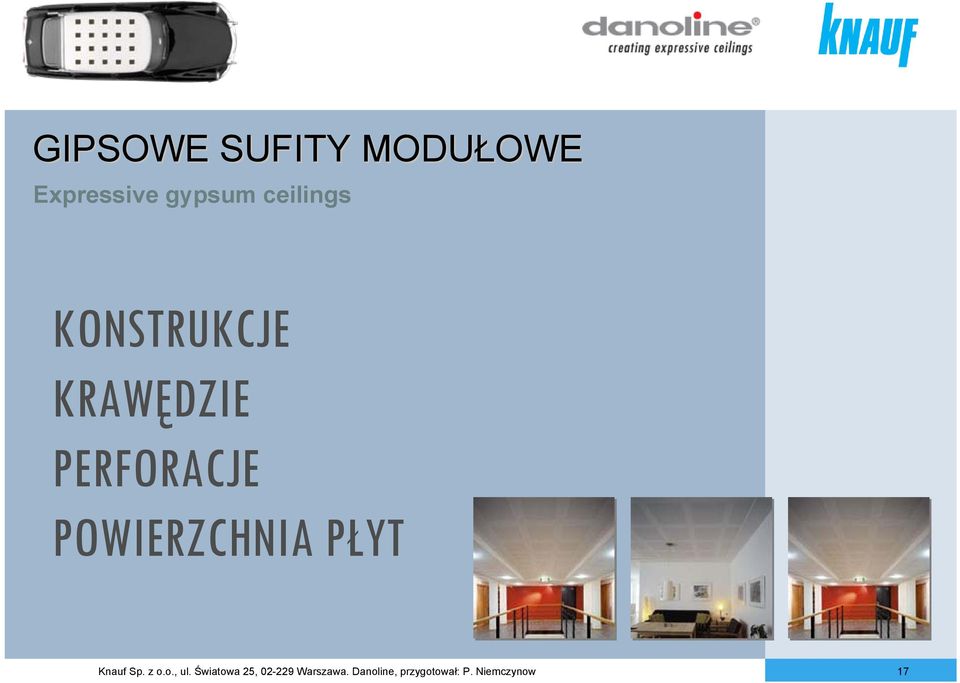

17 GIPSOWE SUFITY MODUŁOWE OWE Expressive gypsum ceilings KONSTRUKCJE KRAWĘDZIE PERFORACJE POWIERZCHNIA PŁYT Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 17
18 Konstrukcje polecane Chicago Metallic LINEAR, MARKANT, BELGRAVIA, PLAZA, DANOLINE TILES KONSTRUKCJA Z ROZPÓRKĄ, CONTUR KONSTRUKCJA ULTRALINE, BELGRAVIA Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 18
19 KRAWĘDZIE Rodzaje krawędzi określone są wg norm europejskich: Krawędź typu A Krawędź typu D Krawędź typu B Krawędź typu E Krawędź typu C Krawędź typu F Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 19
20 PERFORACJE Płyty DANOLINE posiadają trzy podstawowe rodzaje perforacji Perforacja okrągła GLOBE G Otwory 6mm Udział 10.2% Perforacja kwadratowa QUADRIL Q Otwory 12mm Udział 13.0% Perforacja micro MICRO M Otwory 3mm Udział 10.2% Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 20
21 PERFORACJE Perforacje podstawowe łączyć się mogą w dowolne kombinacje G1 Q1 M1 G2F Q2F M2F G3L, G3T Q3L, Q3T M3L, M3T G4L, G4T Q4L,Q4T M4L, M4T G, Q, M: rodzaj perforacji Liczba: ilość pól perforacji na jednej płycie w głównym kierunku L : Perforacja liniowa równoległa do głównych profili nośnych T : Perforacja liniowa prostopadła do głównych profili nośnych F : Perforacja zgrupowana w kwadraty Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 21
22 PERFORACJE Perforacje podstawowe łączyć się mogą w dowolne kombinacje G2L, G2T Q2L, Q2T M2L, M2T G3F Q3F M3F G4F Q4F G4L2, G4T2 Q4L2, Q4T2 M4L2, M4T2 G, Q, M: rodzaj perforacji Liczba: ilość pól perforacji na jednej płycie w głównym kierunku L : Perforacja liniowa równoległa do głównych profili nośnych T : Perforacja liniowa prostopadła do głównych profili nośnych F : Perforacja zgrupowana w kwadraty ISTNIEJE MOŻLIWOŚĆ WYKONANIA DOWOLNEJ PERFORACJI NA ŻYCZENIE KLIENTA Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 22
23 POWIERZCHNIA PŁYT 1. Malowane na dowolny kolory wg skali RAL 2. Nie malowane, w kolorze kartonu płyty gk 3. Laminowane, kolor biały lub metallic, zmywalne, odporne na zadrapania 4. Foliowane, kolor biały medley, zmywalne 5. Perforowane lub gładkie 6. Finezyjnie wykonane krawędzie płyt oraz perforacji Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 23
24 GIPSOWE SUFITY MODUŁOWE OWE Expressive gypsum ceilings AKUSTYKA ODPORNOŚĆ OGNIOWA Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 24
25 AKUSTYKA Podstawowym zadaniem akustycznych płyt Danoline jest redukcja czasu pogłosu, czyli tzw. echa w pomieszczeniu. Ma to służyć przede wszystkim zwiększeniu komfortu przebywających tam osób. Powierzchnia regular pochłanianie niskich tonów basowych, szczególnie w małych pomieszczeniach Powierzchnia globe, quadril, micro przede wszystkim w pomieszczenieach do 200m2 Powierzchnia micro w dużych pomieszczeniach gdzie należy redukować dźwięki wysoko tonowe Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 25
26 AKUSTYKA Geometria i dźwięk - podstawy W dużych, niskich pomieszczeniach dźwięk przemieszcza się wzdłużścian i sufitów. By wyeliminować to zjawisko, stosuje się poprzeczne przeszkody służące jego rozpraszaniu Zjawisko to dotyczy również dużych sal audytoryjnych, gdzie efekt opóźnionego echo powinien być zredukowany do minimum. By to osiągnąć, należy rozpraszać dźwięk za pomocą naturalnych przeszkód oraz płyt akustycznych Dwa otwarte pomieszczenia, mogą działać względem siebie jako wzmacniacze. By ograniczyć odbijanie dźwięku należy stosować w obydwu pomieszczeniach materiały absorbujące fale dźwiękowe. Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 26
27 AKUSTYKA Geometria i dźwięk - podstawy Sale konferencyjne, aule muszą jednocześnie wzmacniać dźwięk oraz redukować długość czasu pogłosu. Dlatego powierzchnie odbijające dźwięk lokalizuje się za głośnikami, a absorbujące naprzeciw, ma końcu pomieszczenia. Sufity skupiające dźwięki lub powodujące ich powracanie do źródła powinny być wyłożone materiałami pochłaniającymi fale akustyczne. Pomieszczenia szczególnie wysokie powinny być wyłożone materiałami absorbującymi fale akustyczne od wysokości kondygnacji. Dotyczy to zarówno ścian jak i sufitów. Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 27
28 AKUSTYKA Geometria i dźwięk - podstawy Powierzchnie faliste dają bardzo ciekawy efekt, ponieważ części wklęsłe skupiają fale dźwiękowe, a wypukłe rozpraszają. Można w ten sposób uzyskiwać różne stopnie skupiania dźwięku w poszczególnych częściach pomieszczenia. Powierzchnie wklęsłe skupiają dźwięk w swoim środku ciężkości. Szczególnie widoczne jest to przy kopułach. Należy tak konstruować pomieszczenia, by środek ciężkości wklęsłych sufitów znajdował się ponad głowami przebywających tam osób. By uniknąć przenoszenia się dźwięku (echa) w pomieszczeniach wzdłużścian i sufitów montuje się bariery np. w postaci falistego sufitu, które rozpraszają fale akustyczne w różnych kierunkach. Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 28
29 AKUSTYKA Pochłanianie dźwięku płyty modułowe Perforacja Regular (gładka) Wysokość podwieszenia 200mm Perforacja Globe (okrągła) Wysokość podwieszenia 200mm Perforacja Quadril (kwadratowa) Wysokość podwieszenia 200mm Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 29
30 AKUSTYKA Pochłanianie dźwięku płyty modułowe Perforacja Micro (kwadratowa mała) Wysokość podwieszenia 200mm Perforacja Globe (okrągła) 25mm wełny od góry Wysokość podwieszenia 200mm Perforacja Globe (okrągła) 50mm wełny od góry Wysokość podwieszenia 200mm Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 30
31 AKUSTYKA Redukcja dźwięku pomiędzy pomieszczeniami tzw. izolacyjność akustyczna wzdłużna Izolacyjność akustyczna wzdłużna to parametr określający o ile zredukowany zostanie poziom hałasu przedostający się pomiędzy sąsiadującymi pomieszczeniami. W tym przypadku zakładana jest również współpraca przegrody ściennej Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 31
32 AKUSTYKA Redukcja dźwięku pomiędzy pomieszczeniami tzw. izolacyjność akustyczna wzdłużna Perforacja Rgular (gładka) Wysokość podwieszenia 200mm 35dB Perforacja Globe, Quadril, Micro 25mm wełny od góry Wysokość podwieszenia 200mm 36dB Perforacja Globe, Quadril, Micro Wysokość podwieszenia 200mm 23dB Perforacja Globe, Quadril, Micro 50mm wełny od góry Wysokość podwieszenia 200mm 41dB Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 32
33 ODPORNOŚĆ OGNIOWA GIPS (CaSO H 2 O) zawiera w sobie wodę. Dlatego jest doskonałym materiałem służącym do ochrony przeciwpożarowej. W rodzinie produktów DANOLINE jedynie płyty Corridor F30 posiadają odporność ogniową 30 minut. Wynika to ze skrzynkowej budowy tego systemu. Pozostałe płyty oznaczone są jedynie klasą palności wg normy europejskiej. A2 - s1, d0 Contur Markant Linear Plaza Belgravia Tectopanel Danopanel Designpanel B - s1, d0 Corridor Combipanel Danoline tiles 600 Danoline tiles Medley Cantrapanel Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 33
34 GIPSOWE SUFITY MODUŁOWE OWE Expressive gypsum ceilings KLIMAT WEWNĘTRZNY WILGOTNOŚĆ OBCIĄŻALNOŚĆ PŁYT Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 34
35 KLIMAT WEWNĘTRZNY GIPS (CaSO H 2 O) jest materiałem doskonale absorbującym wilgotność z powietrza atmosferycznego, a więc w sposób naturalny reguluje wilgotność w pomieszczeniach. Kiedy jest wilgotno gips wchłania wilgoć z powietrza, kiedy sucho wilgoć jest ponownie oddawana. Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 35
36 WILGOTNOŚĆ Od wartości wilgotności względnej powietrza oraz temperatury w pomieszczeniu zależą maksymalne wymiary poszczególnych płyt DANOLINE oraz maksymalna waga jaką mogą być obciążane. Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 36
37 WILGOTNOŚĆ Wilgotność powietrza max. 70%, temperatura max. 25 o C płyty modułowe Produkt Perforacja Wymiary Ugięcie/Wilgotność/Obciążalność Contur 600 G, Q, M, R 600x600x12,5 / 625x625x12,5 2/A/brak Contur 600 G1F, Q1F, M1F, R 600x1200x12,5 3/A/brak Linear 600 G, Q, M, R 600x600x12,5 2/A/brak Markant 600 G, Q, M, R 600x600x12,5 / 625x625x12,5 1/A/brak - 2/A/30N Markant 500 G, Q, M, R 500x500x9,5 1/A/brak - 2/A/30N Belgravia 600 G, Q, M, R 600x600x12,5 / 625x625x12,5 1/A/brak - 2/A/30N Markant 600, Belgravia 600 G1F, Q1F, M1F, R 600x1200x12,5 / 625x1250x12,5 2/A/brak Plaza 600 G, Q, M, R 600x600x9,5 / 625x625x9,5 1/A/brak - 2/A/30N Plaza 600 G1F, Q1F, M1F, R 600x1200x9,5 / 625x1250x9,5 2/A/brak Danoline Tiles Medley R, G 600x600x9,5 1/A/brak - 2/A/30N Danoline Tiles, White, Metallic R 600x1200x6,5 / 600x600x12,5 3/A/brak - 2/A/brak Corridor 300 G, Q, M, R 300x2400 1/A/brak - 2/A/30N Corridor Swing G, Q, M, R 600xmax /A/brak - 3/A/30N Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 37
38 WILGOTNOŚĆ Wilgotność powietrza max. 90%, temperatura max. 30 o C płyty modułowe Produkt Perforacja Wymiary Ugięcie/Wilgotność/Obciążalność Markant 600 G, Q, M, R 600x600x12,5 / 625x625x12,5 2/B/brak Markant 500 G, Q, M, R 500x500x9,5 2/B/brak Belgravia 600 G, Q, M, R 600x600x12,5 / 625x625x12,5 2/B/brak Markant 600, Belgravia 600 G1F, Q1F, M1F, R 600x1200x12,5 / 625x1250x12,5 2/B/brak Plaza 600 G, Q, M, R 600x600x9,5 / 625x625x9,5 2/B/brak Plaza 600 G1F, Q1F, M1F, R 600x1200x9,5 / 625x1250x9,5 2/B/brak Danoline Tiles Medley G, R 600x600x9,5 2/B/brak Danoline Tiles R 600x600x6,5 / 625x625x6,5 2/B/brak Danoline Tiles R 600x600x9,5 / 625x625x9,5 1/B/brak - 2/B/30N Corridor 300 G, Q, M, R 300x2400x9,5 2/B/brak Corridor F30 G, Q, M, R 300xmax /B/170N Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 38
39 WILGOTNOŚĆ Wilgotność powietrza max. 70%, temperatura max. 25 o C płyty panelowe Produkt Perforacja Minimalne odległości podparcia Wymiary Ugięcie/Wilgotność/Obciążalność Designpanel G2F, Q2F, M2F, R x2400x12,5 2/B/brak - 2/B/30N Tectopanel G, Q, M, R x2400x12,5 1/B/brak - 2/B/30N Danopanel G, Q, M, R x600x12,5 2/B/brak Combipanel G, Q,M, R x1200/1800/2400x9,5 2/B/brak Contrapanel G1F, R x1200/1800/2400x12,5 1/B/brak - 2/B/30N Wilgotność powietrza max. 90%, temperatura max. 30 o C płyty panelowe Produkt Perforacja Minimalne odległości podparcia Wymiary Ugięcie/Wilgotność/Obciążalność Designpanel G1F, Q1F, M1F, R x2700x12,5 2/A/brak Kinopanel Special perforation x600x12,5 3/A/brak Danopanel G, Q, M, R x600x12,5 1/A/brak - 3/A/30N Combipanel G, Q, M, R x1200/1800/2400x9,5 1/A/brak - 2/A/30N Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 39
40 OBCIĄŻALNOŚĆ PŁYT Wielkość ugięcia płyt określa się w trzech klasach Klasa Maksymalne ugięcie w mm 1 L/500, nie więcej niż 4 mm 2 L/300 3 bez ograniczeń Wilgotność powietrza i temperaturę określa się w czterech klasach Klasa A B C Warunki Budynki mieszkalne o względnej wilgotności powietrza max. 70% i temeperaturze max. 25 o C Budynki mieszkalne o względnej wilgotności powietrza max. 90% i temeperaturze max. 30 o C Budynki mieszkalne o względnej wilgotności powietrza większej niż 90% i narażone na kondensację pary wodnej D Więcej niż powyżej Wilgotność powietrza i temperaturę określa się w czterech klasach Klasa ugięcia Klasa wilgotności Rodzaj obciążenia 1 A Brak ( ) 2 B Punktowe (N) 3 C Liniowe (N/mb) D Powierzchniowe (N/m 2 ) Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 40
41 GIPSOWE SUFITY MODUŁOWE OWE Expressive gypsum ceilings ODBICIE ŚWIATŁA Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 41
42 ODBICIE ŚWIATŁA Powierzchnie płyt gipsowych mogą osiągać różne współczynniki odbicia światła, od powierzchni matowej do bardzo wysokiego połysku. Współczynnik zależy przede wszystkim od struktury powierzchni, i tak np. gładkie odbijająświatło najbardziej, perforowane natomiast rozpraszająświatło, dając w ten sposób niższy współczynnik odbicia. Perforacja Połysk powierzchni Odbicie światła Quadril Q1 5 75,10% Micro M1 5 72,10% Globe G1 5 72,80% Globe G ,50% Regular (gładki) 5 82,60% Regular (gładki) 15 80,80% Regular (gładki) laminowana biała 86,30% Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 42
43 DZIĘKUJĘ ZA UWAGĘ Knauf Sp. z o.o., ul. Światowa 25, Warszawa. Danoline, przygotował: P. Niemczynow 43
