1 PRODUKTY ZAPEWNIAJĄCE BEZPIECZEŃSTWO W OBSZARACH MAGAZYNU I PRODUKCJI KATALOG PRODUKTÓW 2014

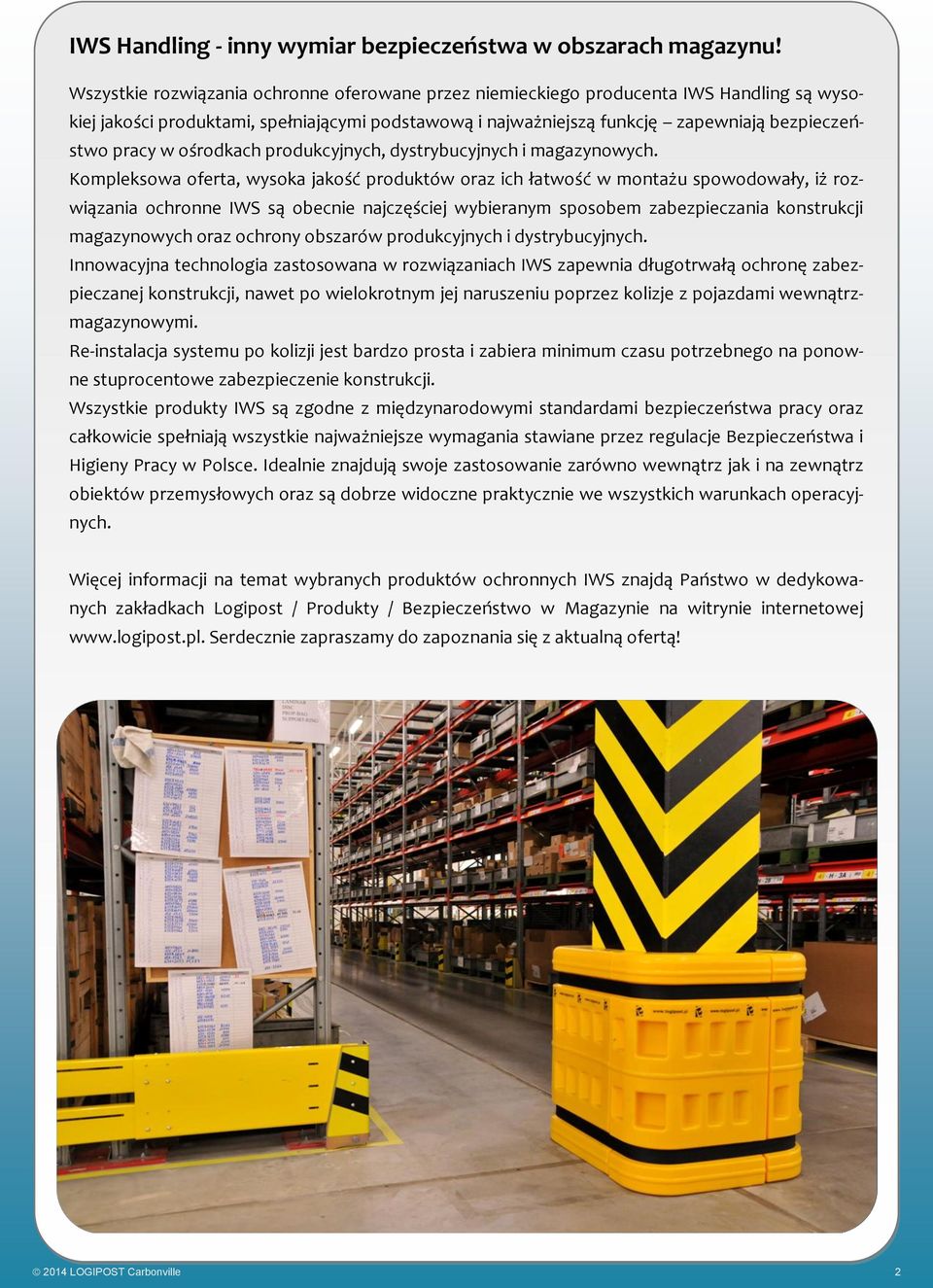

2 IWS Handling - inny wymiar bezpieczeństwa w obszarach magazynu! Wszystkie rozwiązania ochronne oferowane przez niemieckiego producenta IWS Handling są wysokiej jakości produktami, spełniającymi podstawową i najważniejszą funkcję zapewniają bezpieczeństwo pracy w ośrodkach produkcyjnych, dystrybucyjnych i magazynowych. Kompleksowa oferta, wysoka jakość produktów oraz ich łatwość w montażu spowodowały, iż rozwiązania ochronne IWS są obecnie najczęściej wybieranym sposobem zabezpieczania konstrukcji magazynowych oraz ochrony obszarów produkcyjnych i dystrybucyjnych. Innowacyjna technologia zastosowana w rozwiązaniach IWS zapewnia długotrwałą ochronę zabezpieczanej konstrukcji, nawet po wielokrotnym jej naruszeniu poprzez kolizje z pojazdami wewnątrzmagazynowymi. Re-instalacja systemu po kolizji jest bardzo prosta i zabiera minimum czasu potrzebnego na ponowne stuprocentowe zabezpieczenie konstrukcji. Wszystkie produkty IWS są zgodne z międzynarodowymi standardami bezpieczeństwa pracy oraz całkowicie spełniają wszystkie najważniejsze wymagania stawiane przez regulacje Bezpieczeństwa i Higieny Pracy w Polsce. Idealnie znajdują swoje zastosowanie zarówno wewnątrz jak i na zewnątrz obiektów przemysłowych oraz są dobrze widoczne praktycznie we wszystkich warunkach operacyjnych. Więcej informacji na temat wybranych produktów ochronnych IWS znajdą Państwo w dedykowanych zakładkach Logipost / Produkty / Bezpieczeństwo w Magazynie na witrynie internetowej Serdecznie zapraszamy do zapoznania się z aktualną ofertą! 2014 LOGIPOST Carbonville 2

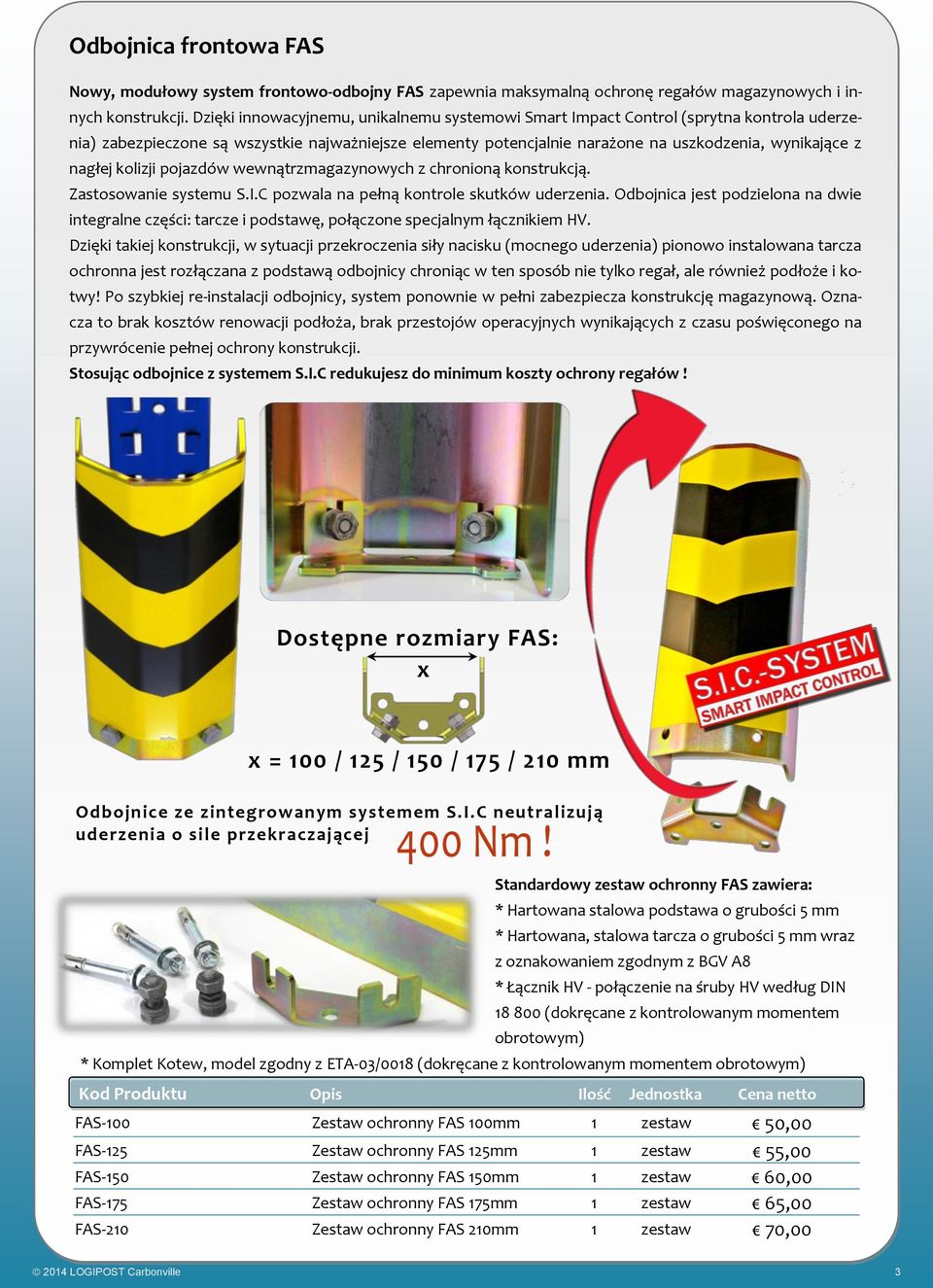

3 Odbojnica frontowa FAS Nowy, modułowy system frontowo-odbojny FAS zapewnia maksymalną ochronę regałów magazynowych i innych konstrukcji. Dzięki innowacyjnemu, unikalnemu systemowi Smart Impact Control (sprytna kontrola uderzenia) zabezpieczone są wszystkie najważniejsze elementy potencjalnie narażone na uszkodzenia, wynikające z nagłej kolizji pojazdów wewnątrzmagazynowych z chronioną konstrukcją. Zastosowanie systemu S.I.C pozwala na pełną kontrole skutków uderzenia. Odbojnica jest podzielona na dwie integralne części: tarcze i podstawę, połączone specjalnym łącznikiem HV. Dzięki takiej konstrukcji, w sytuacji przekroczenia siły nacisku (mocnego uderzenia) pionowo instalowana tarcza ochronna jest rozłączana z podstawą odbojnicy chroniąc w ten sposób nie tylko regał, ale również podłoże i kotwy! Po szybkiej re-instalacji odbojnicy, system ponownie w pełni zabezpiecza konstrukcję magazynową. Oznacza to brak kosztów renowacji podłoża, brak przestojów operacyjnych wynikających z czasu poświęconego na przywrócenie pełnej ochrony konstrukcji. Stosując odbojnice z systemem S.I.C redukujesz do minimum koszty ochrony regałów! Dostępne rozmiary FAS: x x = 100 / 125 / 150 / 175 / 210 mm Odbojnice ze zintegrowanym systemem S.I.C neutralizują uderzenia o sile przekraczającej Standardowy zestaw ochronny FAS zawiera: * Hartowana stalowa podstawa o grubości 5 mm * Hartowana, stalowa tarcza o grubości 5 mm wraz z oznakowaniem zgodnym z BGV A8 * Łącznik HV - połączenie na śruby HV według DIN (dokręcane z kontrolowanym momentem obrotowym) * Komplet Kotew, model zgodny z ETA-03/0018 (dokręcane z kontrolowanym momentem obrotowym) FAS-100 Zestaw ochronny FAS 100mm 1 zestaw 50,00 FAS-125 Zestaw ochronny FAS 125mm 1 zestaw 55,00 FAS-150 Zestaw ochronny FAS 150mm 1 zestaw 60,00 FAS-175 Zestaw ochronny FAS 175mm 1 zestaw 65,00 FAS-210 Zestaw ochronny FAS 210mm 1 zestaw 70, LOGIPOST Carbonville 3

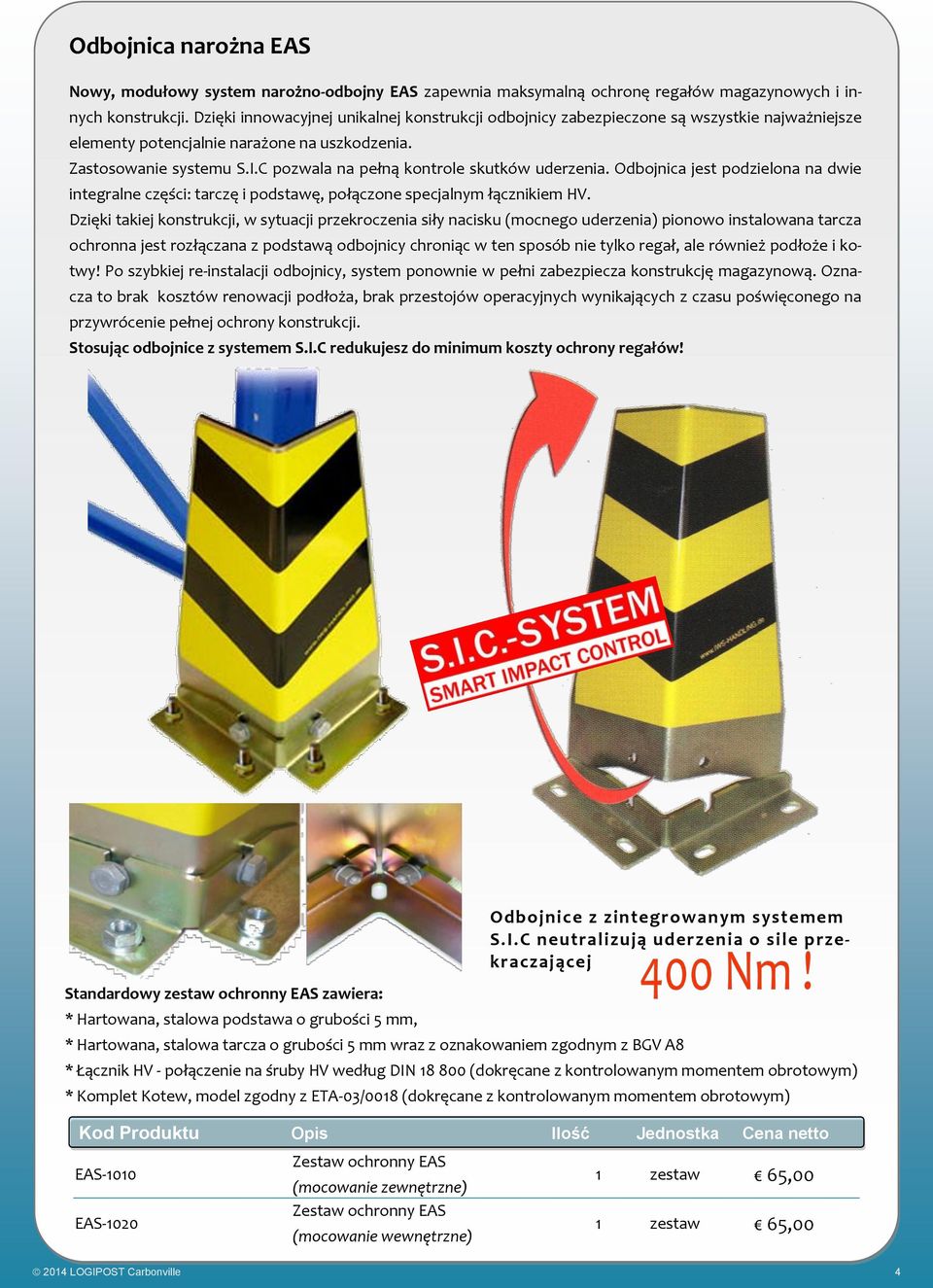

4 Odbojnica narożna EAS Nowy, modułowy system narożno-odbojny EAS zapewnia maksymalną ochronę regałów magazynowych i innych konstrukcji. Dzięki innowacyjnej unikalnej konstrukcji odbojnicy zabezpieczone są wszystkie najważniejsze elementy potencjalnie narażone na uszkodzenia. Zastosowanie systemu S.I.C pozwala na pełną kontrole skutków uderzenia. Odbojnica jest podzielona na dwie integralne części: tarczę i podstawę, połączone specjalnym łącznikiem HV. Dzięki takiej konstrukcji, w sytuacji przekroczenia siły nacisku (mocnego uderzenia) pionowo instalowana tarcza ochronna jest rozłączana z podstawą odbojnicy chroniąc w ten sposób nie tylko regał, ale również podłoże i kotwy! Po szybkiej re-instalacji odbojnicy, system ponownie w pełni zabezpiecza konstrukcję magazynową. Oznacza to brak kosztów renowacji podłoża, brak przestojów operacyjnych wynikających z czasu poświęconego na przywrócenie pełnej ochrony konstrukcji. Stosując odbojnice z systemem S.I.C redukujesz do minimum koszty ochrony regałów! Standardowy zestaw ochronny EAS zawiera: * Hartowana, stalowa podstawa o grubości 5 mm, EAS-1010 EAS-1020 Zestaw ochronny EAS (mocowanie zewnętrzne) Zestaw ochronny EAS (mocowanie wewnętrzne) Odbojnice z zintegrowanym systemem S.I.C neutralizują uderzenia o sile przekraczającej * Hartowana, stalowa tarcza o grubości 5 mm wraz z oznakowaniem zgodnym z BGV A8 * Łącznik HV - połączenie na śruby HV według DIN (dokręcane z kontrolowanym momentem obrotowym) * Komplet Kotew, model zgodny z ETA-03/0018 (dokręcane z kontrolowanym momentem obrotowym) 1 zestaw 65,00 1 zestaw 65, LOGIPOST Carbonville 4

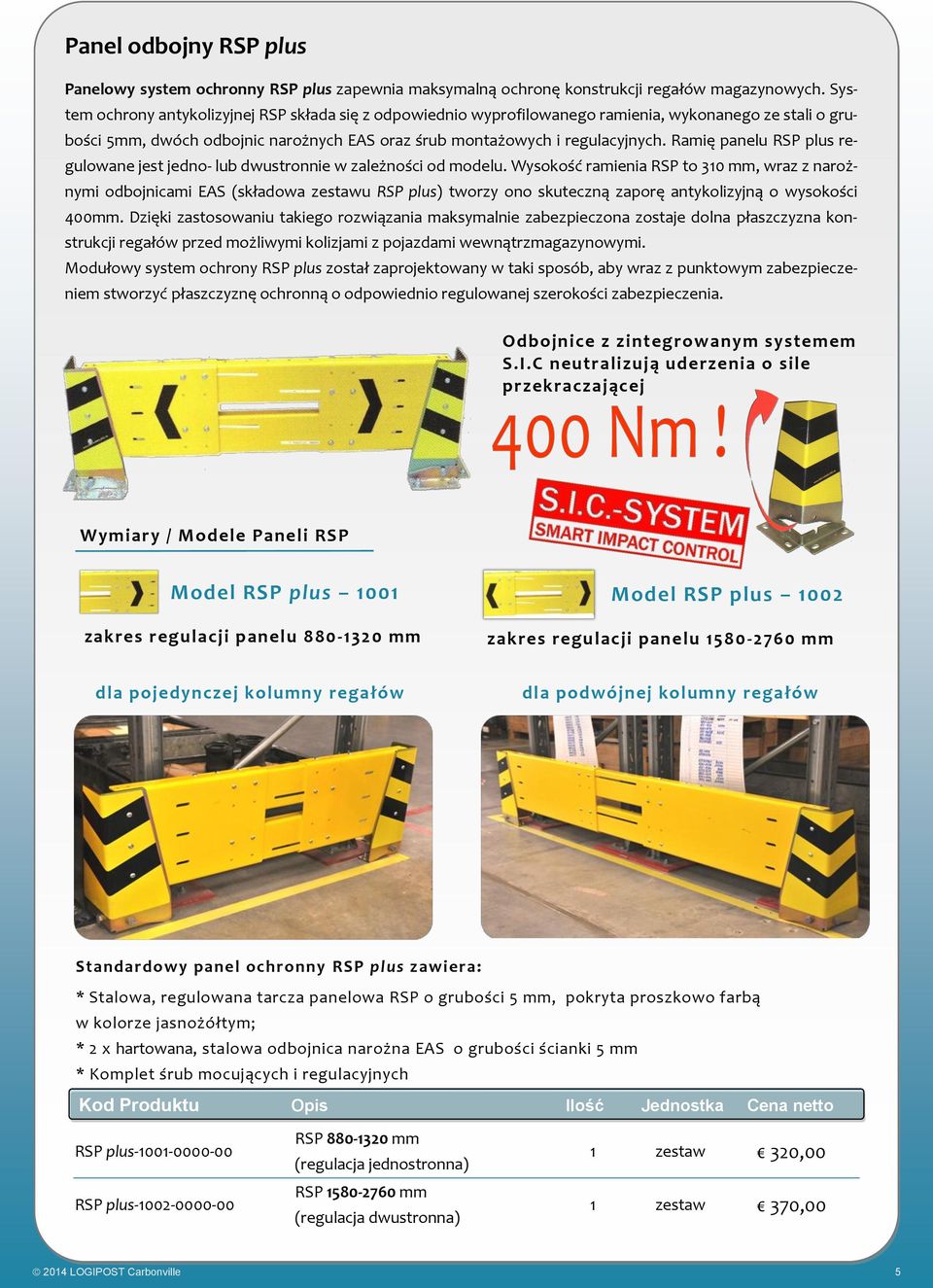

5 Panel odbojny RSP plus Panelowy system ochronny RSP plus zapewnia maksymalną ochronę konstrukcji regałów magazynowych. System ochrony antykolizyjnej RSP składa się z odpowiednio wyprofilowanego ramienia, wykonanego ze stali o grubości 5mm, dwóch odbojnic narożnych EAS oraz śrub montażowych i regulacyjnych. Ramię panelu RSP plus regulowane jest jedno- lub dwustronnie w zależności od modelu. Wysokość ramienia RSP to 310 mm, wraz z narożnymi odbojnicami EAS (składowa zestawu RSP plus) tworzy ono skuteczną zaporę antykolizyjną o wysokości 400mm. Dzięki zastosowaniu takiego rozwiązania maksymalnie zabezpieczona zostaje dolna płaszczyzna konstrukcji regałów przed możliwymi kolizjami z pojazdami wewnątrzmagazynowymi. Modułowy system ochrony RSP plus został zaprojektowany w taki sposób, aby wraz z punktowym zabezpieczeniem stworzyć płaszczyznę ochronną o odpowiednio regulowanej szerokości zabezpieczenia. Odbojnice z zintegrowanym systemem S.I.C neutralizują uderzenia o sile przekraczającej Wymiary / Modele Paneli RSP Model RSP plus 1001 zakres regulacji panelu mm Model RSP plus 1002 zakres regulacji panelu mm dla pojedynczej kolumny regałów dla podwójnej kolumny regałów Standardowy panel ochronny RSP plus zawiera: * Stalowa, regulowana tarcza panelowa RSP o grubości 5 mm, pokryta proszkowo farbą w kolorze jasnożółtym; * 2 x hartowana, stalowa odbojnica narożna EAS o grubości ścianki 5 mm * Komplet śrub mocujących i regulacyjnych RSP plus RSP plus RSP mm (regulacja jednostronna) RSP mm (regulacja dwustronna) 1 zestaw 320,00 1 zestaw 370, LOGIPOST Carbonville 5

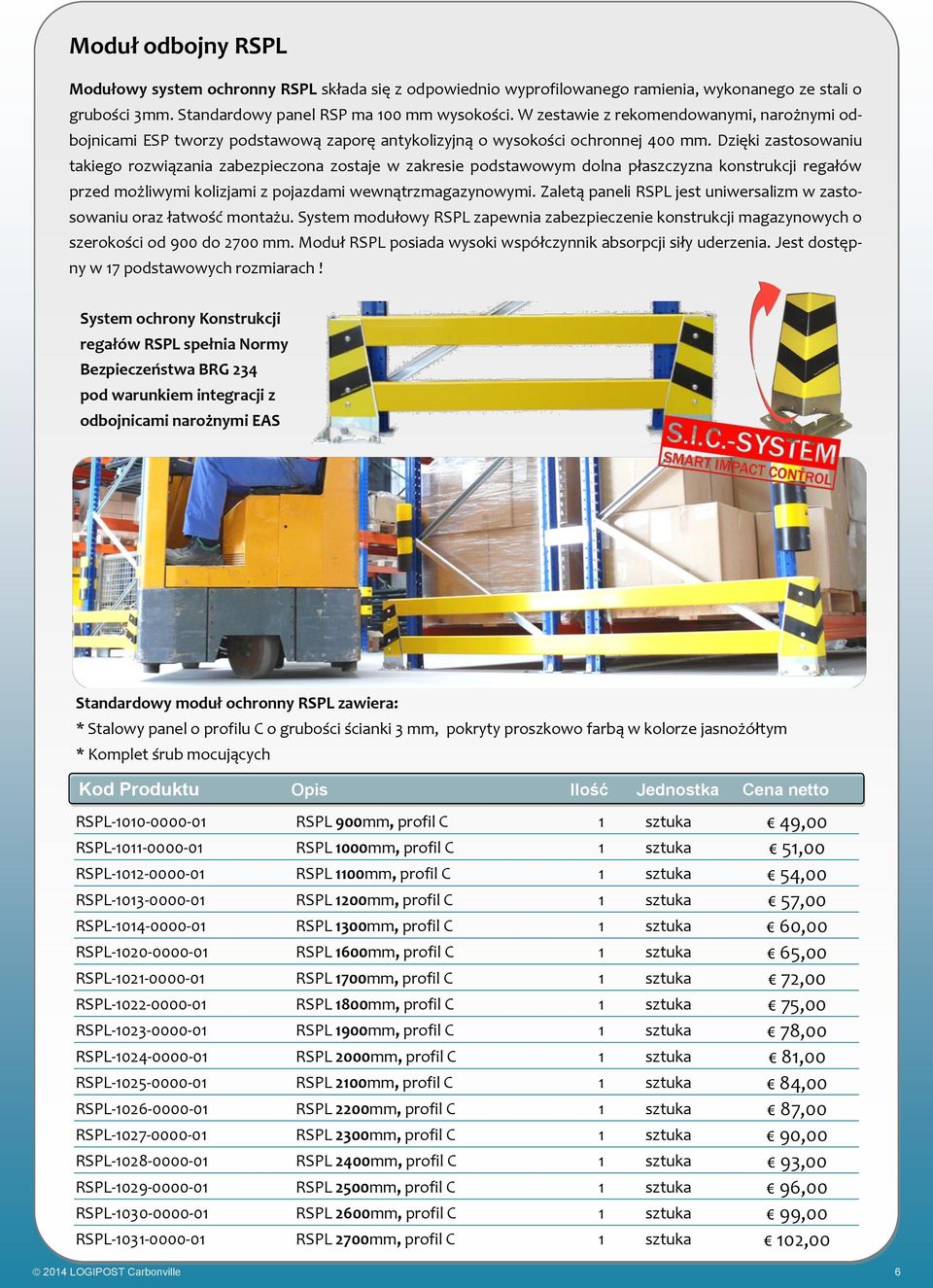

6 Moduł odbojny RSPL Modułowy system ochronny RSPL składa się z odpowiednio wyprofilowanego ramienia, wykonanego ze stali o grubości 3mm. Standardowy panel RSP ma 100 mm wysokości. W zestawie z rekomendowanymi, narożnymi odbojnicami ESP tworzy podstawową zaporę antykolizyjną o wysokości ochronnej 400 mm. Dzięki zastosowaniu takiego rozwiązania zabezpieczona zostaje w zakresie podstawowym dolna płaszczyzna konstrukcji regałów przed możliwymi kolizjami z pojazdami wewnątrzmagazynowymi. Zaletą paneli RSPL jest uniwersalizm w zastosowaniu oraz łatwość montażu. System modułowy RSPL zapewnia zabezpieczenie konstrukcji magazynowych o szerokości od 900 do 2700 mm. Moduł RSPL posiada wysoki współczynnik absorpcji siły uderzenia. Jest dostępny w 17 podstawowych rozmiarach! System ochrony Konstrukcji regałów RSPL spełnia Normy Bezpieczeństwa BRG 234 pod warunkiem integracji z odbojnicami narożnymi EAS Standardowy moduł ochronny RSPL zawiera: * Stalowy panel o profilu C o grubości ścianki 3 mm, pokryty proszkowo farbą w kolorze jasnożółtym * Komplet śrub mocujących RSPL RSPL 900mm, profil C 1 sztuka 49,00 RSPL RSPL 1000mm, profil C 1 sztuka 51,00 RSPL RSPL 1100mm, profil C 1 sztuka 54,00 RSPL RSPL 1200mm, profil C 1 sztuka 57,00 RSPL RSPL 1300mm, profil C 1 sztuka 60,00 RSPL RSPL 1600mm, profil C 1 sztuka 65,00 RSPL RSPL 1700mm, profil C 1 sztuka 72,00 RSPL RSPL 1800mm, profil C 1 sztuka 75,00 RSPL RSPL 1900mm, profil C 1 sztuka 78,00 RSPL RSPL 2000mm, profil C 1 sztuka 81,00 RSPL RSPL 2100mm, profil C 1 sztuka 84,00 RSPL RSPL 2200mm, profil C 1 sztuka 87,00 RSPL RSPL 2300mm, profil C 1 sztuka 90,00 RSPL RSPL 2400mm, profil C 1 sztuka 93,00 RSPL RSPL 2500mm, profil C 1 sztuka 96,00 RSPL RSPL 2600mm, profil C 1 sztuka 99,00 RSPL RSPL 2700mm, profil C 1 sztuka 102, LOGIPOST Carbonville 6

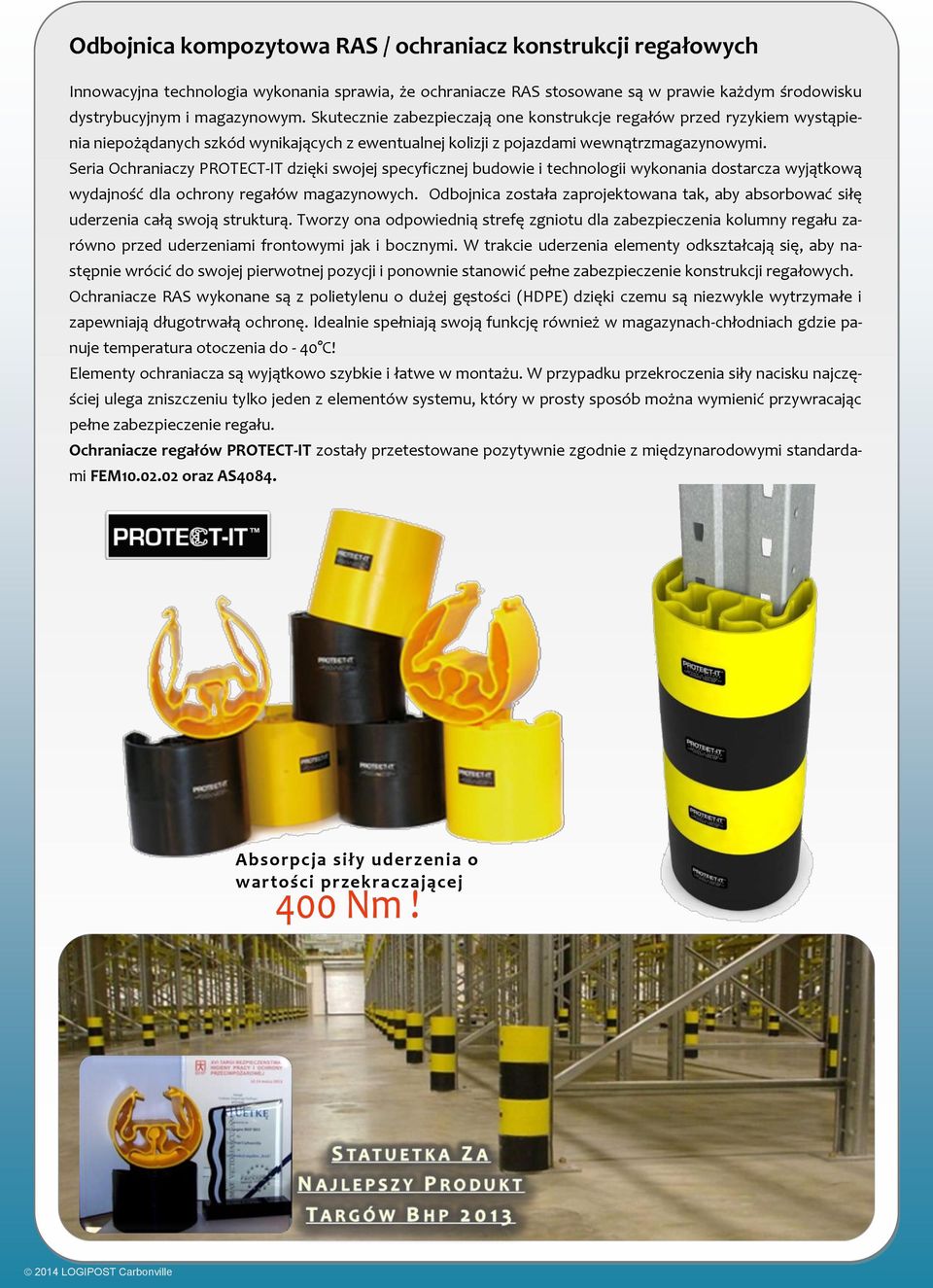

7 Odbojnica kompozytowa RAS / ochraniacz konstrukcji regałowych Innowacyjna technologia wykonania sprawia, że ochraniacze RAS stosowane są w prawie każdym środowisku dystrybucyjnym i magazynowym. Skutecznie zabezpieczają one konstrukcje regałów przed ryzykiem wystąpienia niepożądanych szkód wynikających z ewentualnej kolizji z pojazdami wewnątrzmagazynowymi. Seria Ochraniaczy PROTECT-IT dzięki swojej specyficznej budowie i technologii wykonania dostarcza wyjątkową wydajność dla ochrony regałów magazynowych. Odbojnica została zaprojektowana tak, aby absorbować siłę uderzenia całą swoją strukturą. Tworzy ona odpowiednią strefę zgniotu dla zabezpieczenia kolumny regału zarówno przed uderzeniami frontowymi jak i bocznymi. W trakcie uderzenia elementy odkształcają się, aby następnie wrócić do swojej pierwotnej pozycji i ponownie stanowić pełne zabezpieczenie konstrukcji regałowych. Ochraniacze RAS wykonane są z polietylenu o dużej gęstości (HDPE) dzięki czemu są niezwykle wytrzymałe i zapewniają długotrwałą ochronę. Idealnie spełniają swoją funkcję również w magazynach-chłodniach gdzie panuje temperatura otoczenia do - 40 C! Elementy ochraniacza są wyjątkowo szybkie i łatwe w montażu. W przypadku przekroczenia siły nacisku najczęściej ulega zniszczeniu tylko jeden z elementów systemu, który w prosty sposób można wymienić przywracając pełne zabezpieczenie regału. Ochraniacze regałów PROTECT-IT zostały przetestowane pozytywnie zgodnie z międzynarodowymi standardami FEM oraz AS4084. Absorpcja siły uderzenia o wartości przekraczającej 2014 LOGIPOST Carbonville

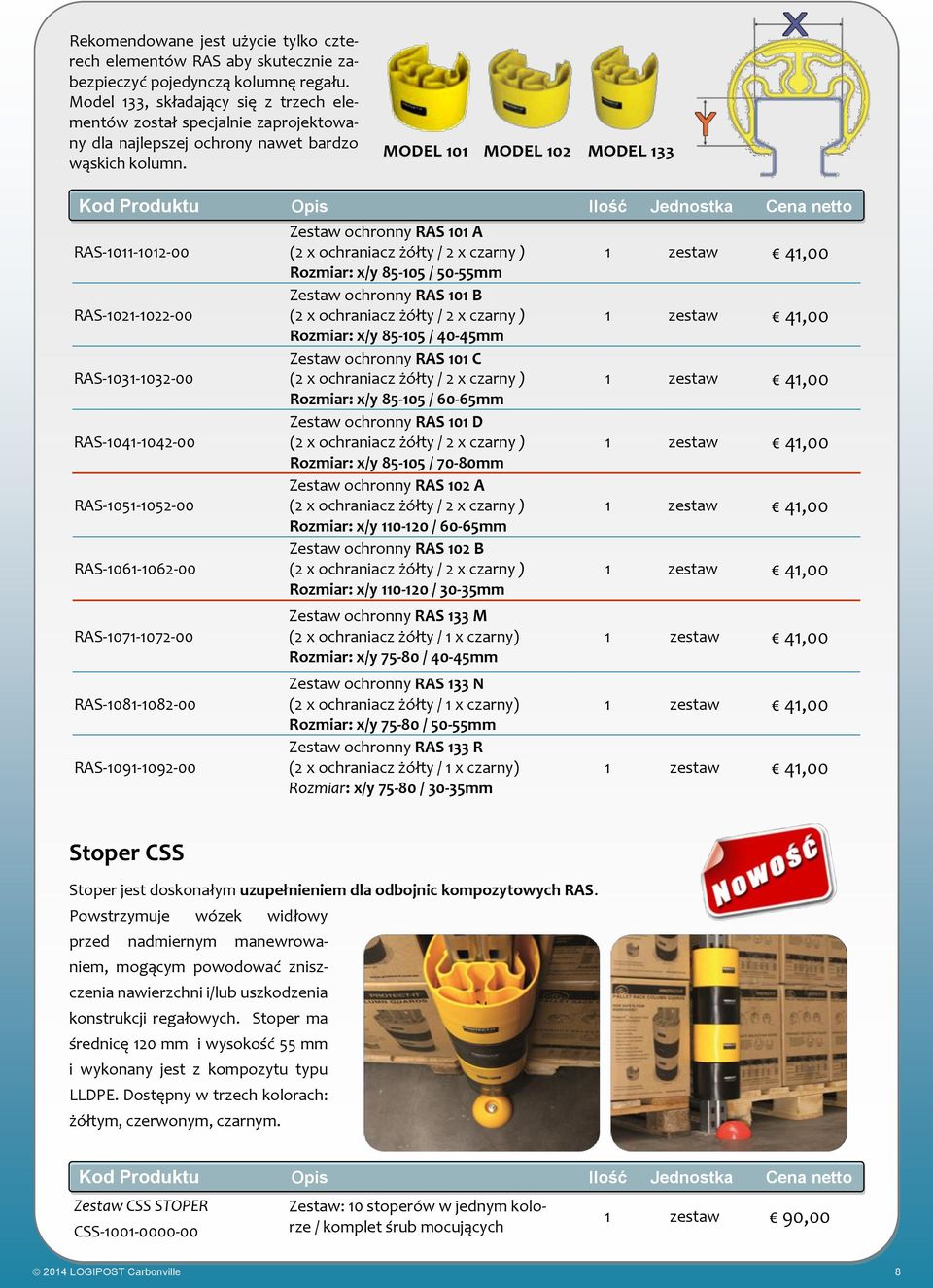

8 Rekomendowane jest użycie tylko czterech elementów RAS aby skutecznie zabezpieczyć pojedynczą kolumnę regału. Model 133, składający się z trzech elementów został specjalnie zaprojektowany dla najlepszej ochrony nawet bardzo wąskich kolumn. MODEL 101 MODEL 102 MODEL 133 RAS RAS RAS RAS RAS RAS RAS RAS RAS Zestaw ochronny RAS 101 A (2 x ochraniacz żółty / 2 x czarny ) Rozmiar: x/y / 50-55mm Zestaw ochronny RAS 101 B (2 x ochraniacz żółty / 2 x czarny ) Rozmiar: x/y / 40-45mm Zestaw ochronny RAS 101 C (2 x ochraniacz żółty / 2 x czarny ) Rozmiar: x/y / 60-65mm Zestaw ochronny RAS 101 D (2 x ochraniacz żółty / 2 x czarny ) Rozmiar: x/y / 70-80mm Zestaw ochronny RAS 102 A (2 x ochraniacz żółty / 2 x czarny ) Rozmiar: x/y / 60-65mm Zestaw ochronny RAS 102 B (2 x ochraniacz żółty / 2 x czarny ) Rozmiar: x/y / 30-35mm Zestaw ochronny RAS 133 M (2 x ochraniacz żółty / 1 x czarny) Rozmiar: x/y / 40-45mm Zestaw ochronny RAS 133 N (2 x ochraniacz żółty / 1 x czarny) Rozmiar: x/y / 50-55mm Zestaw ochronny RAS 133 R (2 x ochraniacz żółty / 1 x czarny) Rozmiar: x/y / 30-35mm 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 1 zestaw 41,00 Stoper CSS Stoper jest doskonałym uzupełnieniem dla odbojnic kompozytowych RAS. Powstrzymuje wózek widłowy przed nadmiernym manewrowaniem, mogącym powodować zniszczenia nawierzchni i/lub uszkodzenia konstrukcji regałowych. Stoper ma średnicę 120 mm i wysokość 55 mm i wykonany jest z kompozytu typu LLDPE. Dostępny w trzech kolorach: żółtym, czerwonym, czarnym. Zestaw CSS STOPER CSS Zestaw: 10 stoperów w jednym kolorze / komplet śrub mocujących 1 zestaw 90, LOGIPOST Carbonville 8

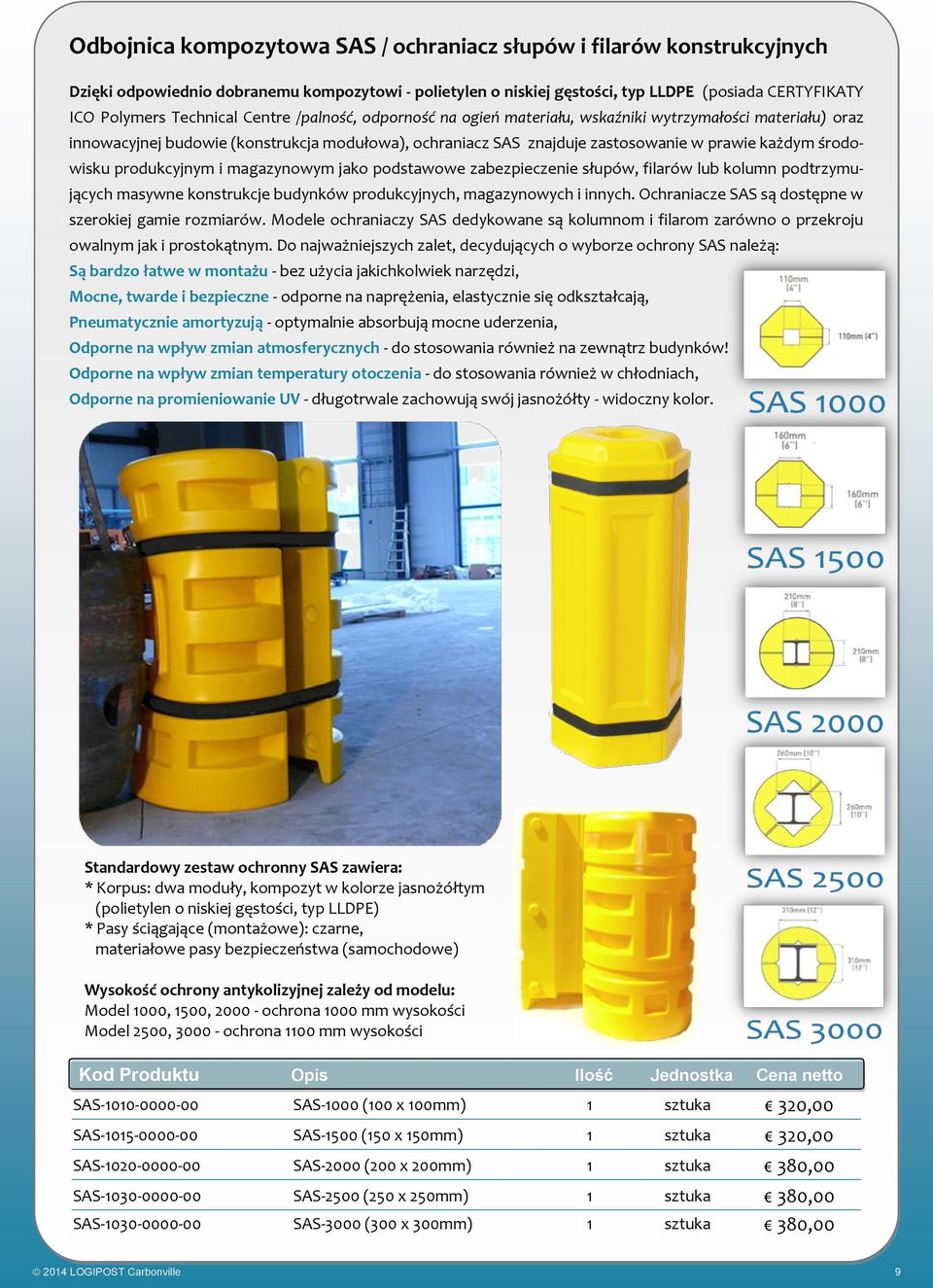

9 Odbojnica kompozytowa SAS / ochraniacz słupów i filarów konstrukcyjnych Dzięki odpowiednio dobranemu kompozytowi - polietylen o niskiej gęstości, typ LLDPE (posiada CERTYFIKATY ICO Polymers Technical Centre /palność, odporność na ogień materiału, wskaźniki wytrzymałości materiału) oraz innowacyjnej budowie (konstrukcja modułowa), ochraniacz SAS znajduje zastosowanie w prawie każdym środowisku produkcyjnym i magazynowym jako podstawowe zabezpieczenie słupów, filarów lub kolumn podtrzymujących masywne konstrukcje budynków produkcyjnych, magazynowych i innych. Ochraniacze SAS są dostępne w szerokiej gamie rozmiarów. Modele ochraniaczy SAS dedykowane są kolumnom i filarom zarówno o przekroju owalnym jak i prostokątnym. Do najważniejszych zalet, decydujących o wyborze ochrony SAS należą: Są bardzo łatwe w montażu - bez użycia jakichkolwiek narzędzi, Mocne, twarde i bezpieczne - odporne na naprężenia, elastycznie się odkształcają, Pneumatycznie amortyzują - optymalnie absorbują mocne uderzenia, Odporne na wpływ zmian atmosferycznych - do stosowania również na zewnątrz budynków! Odporne na wpływ zmian temperatury otoczenia - do stosowania również w chłodniach, Odporne na promieniowanie UV - długotrwale zachowują swój jasnożółty - widoczny kolor. Standardowy zestaw ochronny SAS zawiera: * Korpus: dwa moduły, kompozyt w kolorze jasnożółtym (polietylen o niskiej gęstości, typ LLDPE) * Pasy ściągające (montażowe): czarne, materiałowe pasy bezpieczeństwa (samochodowe) Wysokość ochrony antykolizyjnej zależy od modelu: Model 1000, 1500, ochrona 1000 mm wysokości Model 2500, ochrona 1100 mm wysokości SAS SAS-1000 (100 x 100mm) 1 sztuka 320,00 SAS SAS-1500 (150 x 150mm) 1 sztuka 320,00 SAS SAS-2000 (200 x 200mm) 1 sztuka 380,00 SAS SAS-2500 (250 x 250mm) 1 sztuka 380,00 SAS SAS-3000 (300 x 300mm) 1 sztuka 380, LOGIPOST Carbonville 9

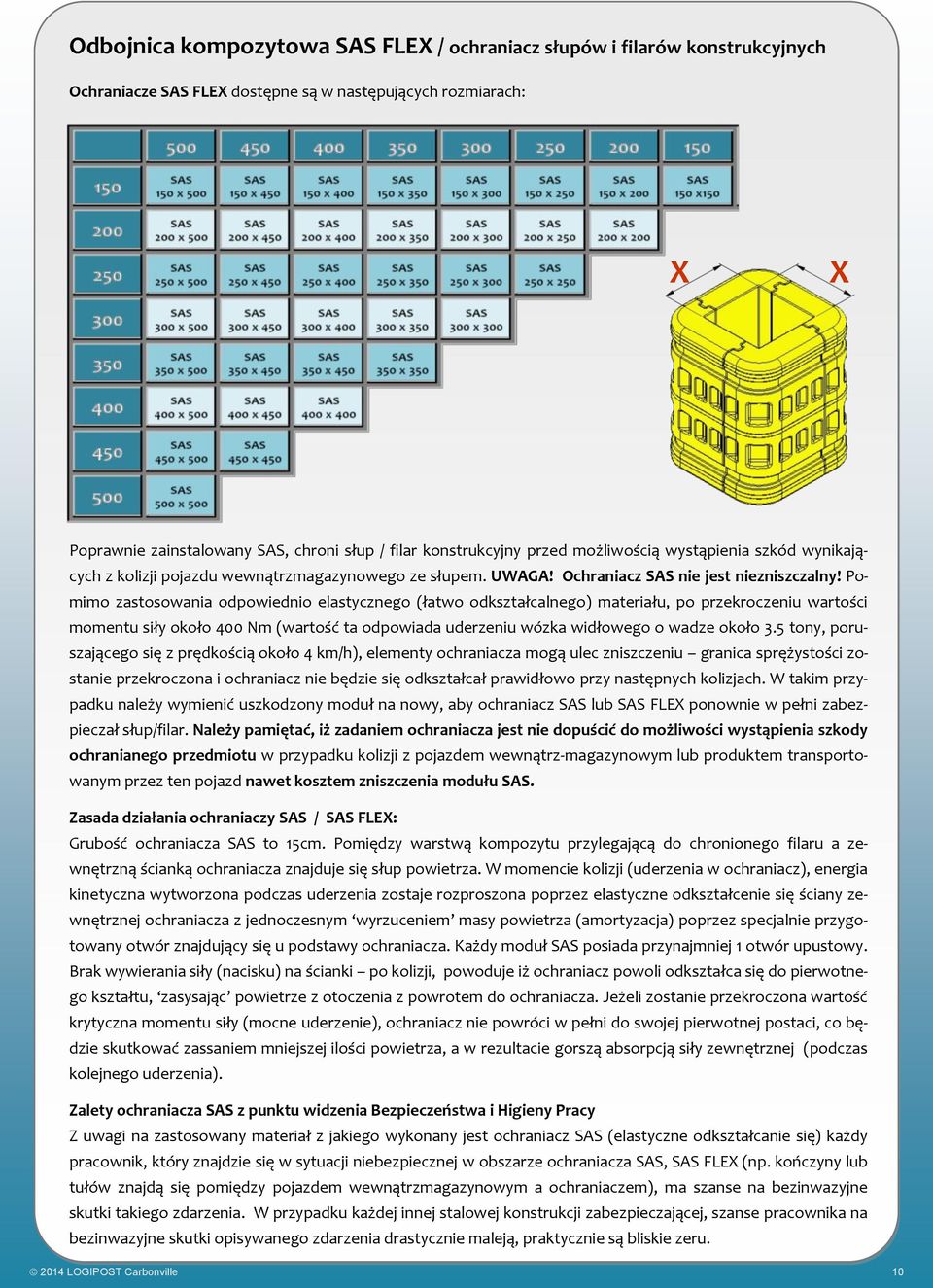

10 Odbojnica kompozytowa SAS FLEX / ochraniacz słupów i filarów konstrukcyjnych Ochraniacze SAS FLEX dostępne są w następujących rozmiarach: X X Poprawnie zainstalowany SAS, chroni słup / filar konstrukcyjny przed możliwością wystąpienia szkód wynikających z kolizji pojazdu wewnątrzmagazynowego ze słupem. UWAGA! Ochraniacz SAS nie jest niezniszczalny! Pomimo zastosowania odpowiednio elastycznego (łatwo odkształcalnego) materiału, po przekroczeniu wartości momentu siły około 400 Nm (wartość ta odpowiada uderzeniu wózka widłowego o wadze około 3.5 tony, poruszającego się z prędkością około 4 km/h), elementy ochraniacza mogą ulec zniszczeniu granica sprężystości zostanie przekroczona i ochraniacz nie będzie się odkształcał prawidłowo przy następnych kolizjach. W takim przypadku należy wymienić uszkodzony moduł na nowy, aby ochraniacz SAS lub SAS FLEX ponownie w pełni zabezpieczał słup/filar. Należy pamiętać, iż zadaniem ochraniacza jest nie dopuścić do możliwości wystąpienia szkody ochranianego przedmiotu w przypadku kolizji z pojazdem wewnątrz-magazynowym lub produktem transportowanym przez ten pojazd nawet kosztem zniszczenia modułu SAS. Zasada działania ochraniaczy SAS / SAS FLEX: Grubość ochraniacza SAS to 15cm. Pomiędzy warstwą kompozytu przylegającą do chronionego filaru a zewnętrzną ścianką ochraniacza znajduje się słup powietrza. W momencie kolizji (uderzenia w ochraniacz), energia kinetyczna wytworzona podczas uderzenia zostaje rozproszona poprzez elastyczne odkształcenie się ściany zewnętrznej ochraniacza z jednoczesnym wyrzuceniem masy powietrza (amortyzacja) poprzez specjalnie przygotowany otwór znajdujący się u podstawy ochraniacza. Każdy moduł SAS posiada przynajmniej 1 otwór upustowy. Brak wywierania siły (nacisku) na ścianki po kolizji, powoduje iż ochraniacz powoli odkształca się do pierwotnego kształtu, zasysając powietrze z otoczenia z powrotem do ochraniacza. Jeżeli zostanie przekroczona wartość krytyczna momentu siły (mocne uderzenie), ochraniacz nie powróci w pełni do swojej pierwotnej postaci, co będzie skutkować zassaniem mniejszej ilości powietrza, a w rezultacie gorszą absorpcją siły zewnętrznej (podczas kolejnego uderzenia). Zalety ochraniacza SAS z punktu widzenia Bezpieczeństwa i Higieny Pracy Z uwagi na zastosowany materiał z jakiego wykonany jest ochraniacz SAS (elastyczne odkształcanie się) każdy pracownik, który znajdzie się w sytuacji niebezpiecznej w obszarze ochraniacza SAS, SAS FLEX (np. kończyny lub tułów znajdą się pomiędzy pojazdem wewnątrzmagazynowym a ochraniaczem), ma szanse na bezinwazyjne skutki takiego zdarzenia. W przypadku każdej innej stalowej konstrukcji zabezpieczającej, szanse pracownika na bezinwazyjne skutki opisywanego zdarzenia drastycznie maleją, praktycznie są bliskie zeru LOGIPOST Carbonville 10

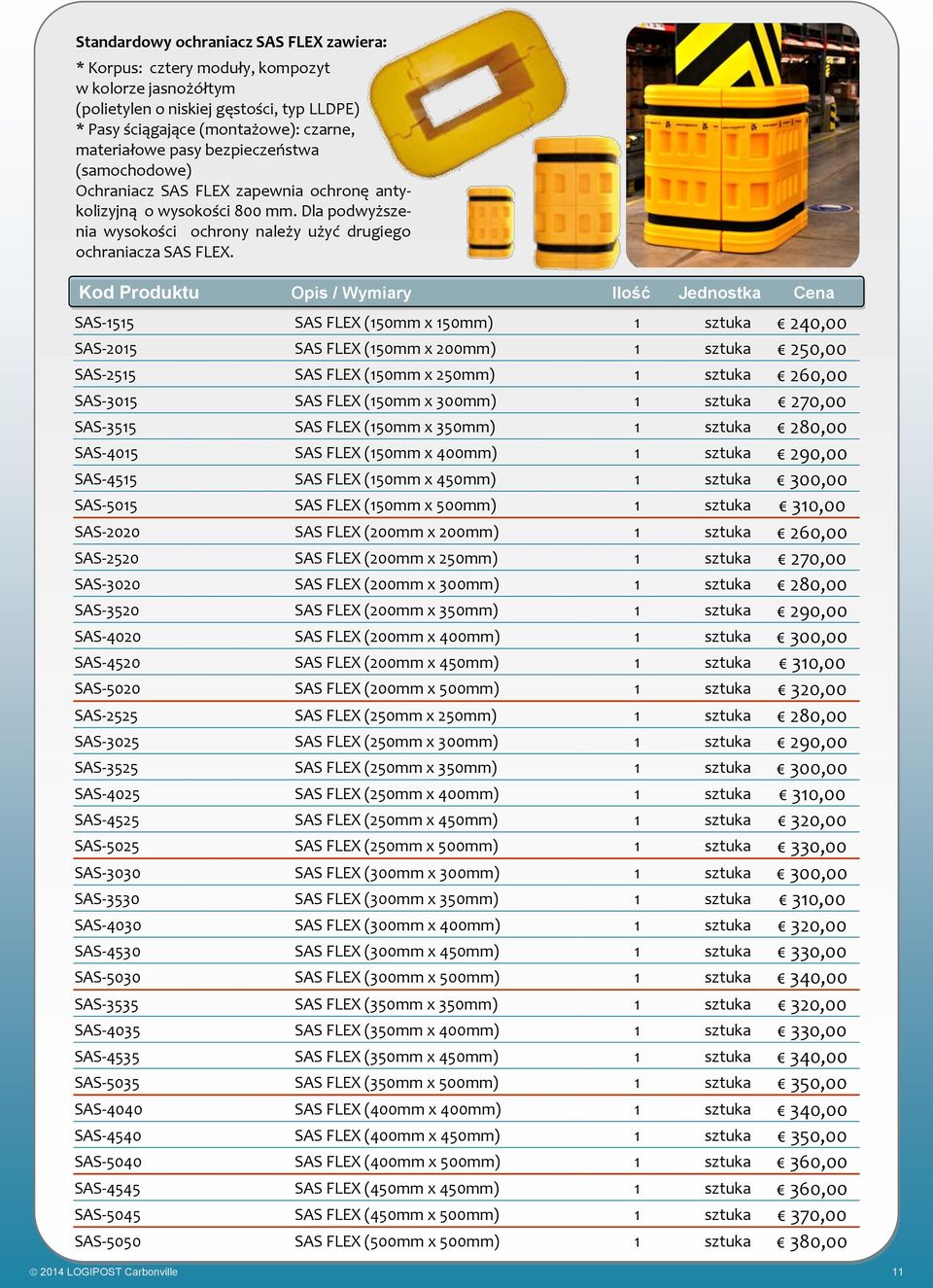

11 Standardowy ochraniacz SAS FLEX zawiera: * Korpus: cztery moduły, kompozyt w kolorze jasnożółtym (polietylen o niskiej gęstości, typ LLDPE) * Pasy ściągające (montażowe): czarne, materiałowe pasy bezpieczeństwa (samochodowe) Ochraniacz SAS FLEX zapewnia ochronę antykolizyjną o wysokości 800 mm. Dla podwyższenia wysokości ochrony należy użyć drugiego ochraniacza SAS FLEX. Kod Produktu Opis / Wymiary Ilość Jednostka Cena SAS-1515 SAS FLEX (150mm x 150mm) 1 sztuka 240,00 SAS-2015 SAS FLEX (150mm x 200mm) 1 sztuka 250,00 SAS-2515 SAS FLEX (150mm x 250mm) 1 sztuka 260,00 SAS-3015 SAS FLEX (150mm x 300mm) 1 sztuka 270,00 SAS-3515 SAS FLEX (150mm x 350mm) 1 sztuka 280,00 SAS-4015 SAS FLEX (150mm x 400mm) 1 sztuka 290,00 SAS-4515 SAS FLEX (150mm x 450mm) 1 sztuka 300,00 SAS-5015 SAS FLEX (150mm x 500mm) 1 sztuka 310,00 SAS-2020 SAS FLEX (200mm x 200mm) 1 sztuka 260,00 SAS-2520 SAS FLEX (200mm x 250mm) 1 sztuka 270,00 SAS-3020 SAS FLEX (200mm x 300mm) 1 sztuka 280,00 SAS-3520 SAS FLEX (200mm x 350mm) 1 sztuka 290,00 SAS-4020 SAS FLEX (200mm x 400mm) 1 sztuka 300,00 SAS-4520 SAS FLEX (200mm x 450mm) 1 sztuka 310,00 SAS-5020 SAS FLEX (200mm x 500mm) 1 sztuka 320,00 SAS-2525 SAS FLEX (250mm x 250mm) 1 sztuka 280,00 SAS-3025 SAS FLEX (250mm x 300mm) 1 sztuka 290,00 SAS-3525 SAS FLEX (250mm x 350mm) 1 sztuka 300,00 SAS-4025 SAS FLEX (250mm x 400mm) 1 sztuka 310,00 SAS-4525 SAS FLEX (250mm x 450mm) 1 sztuka 320,00 SAS-5025 SAS FLEX (250mm x 500mm) 1 sztuka 330,00 SAS-3030 SAS FLEX (300mm x 300mm) 1 sztuka 300,00 SAS-3530 SAS FLEX (300mm x 350mm) 1 sztuka 310,00 SAS-4030 SAS FLEX (300mm x 400mm) 1 sztuka 320,00 SAS-4530 SAS FLEX (300mm x 450mm) 1 sztuka 330,00 SAS-5030 SAS FLEX (300mm x 500mm) 1 sztuka 340,00 SAS-3535 SAS FLEX (350mm x 350mm) 1 sztuka 320,00 SAS-4035 SAS FLEX (350mm x 400mm) 1 sztuka 330,00 SAS-4535 SAS FLEX (350mm x 450mm) 1 sztuka 340,00 SAS-5035 SAS FLEX (350mm x 500mm) 1 sztuka 350,00 SAS-4040 SAS FLEX (400mm x 400mm) 1 sztuka 340,00 SAS-4540 SAS FLEX (400mm x 450mm) 1 sztuka 350,00 SAS-5040 SAS FLEX (400mm x 500mm) 1 sztuka 360,00 SAS-4545 SAS FLEX (450mm x 450mm) 1 sztuka 360,00 SAS-5045 SAS FLEX (450mm x 500mm) 1 sztuka 370,00 SAS-5050 SAS FLEX (500mm x 500mm) 1 sztuka 380, LOGIPOST Carbonville 11

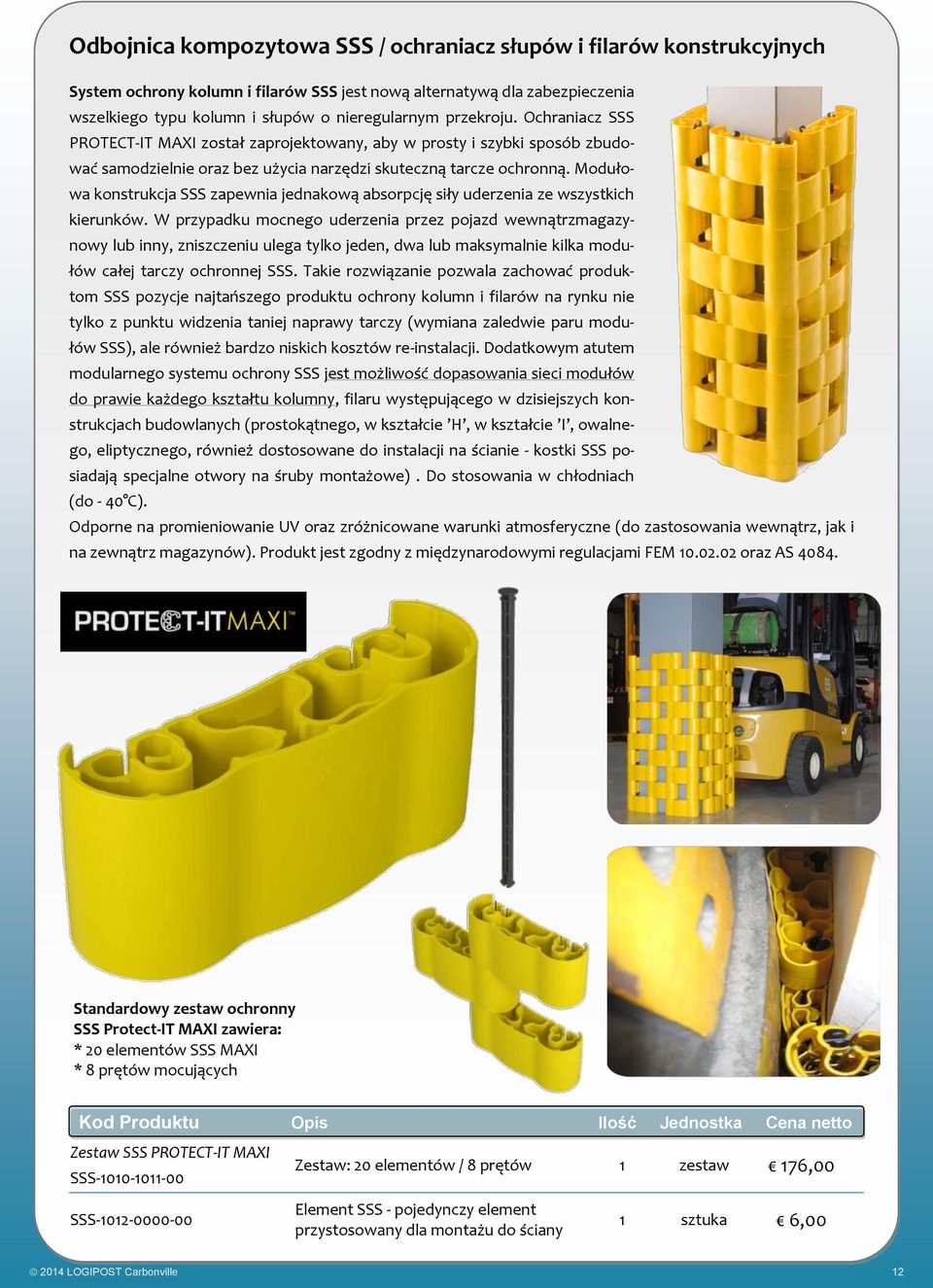

12 Odbojnica kompozytowa SSS / ochraniacz słupów i filarów konstrukcyjnych System ochrony kolumn i filarów SSS jest nową alternatywą dla zabezpieczenia wszelkiego typu kolumn i słupów o nieregularnym przekroju. Ochraniacz SSS PROTECT-IT MAXI został zaprojektowany, aby w prosty i szybki sposób zbudować samodzielnie oraz bez użycia narzędzi skuteczną tarcze ochronną. Modułowa konstrukcja SSS zapewnia jednakową absorpcję siły uderzenia ze wszystkich kierunków. W przypadku mocnego uderzenia przez pojazd wewnątrzmagazynowy lub inny, zniszczeniu ulega tylko jeden, dwa lub maksymalnie kilka modułów całej tarczy ochronnej SSS. Takie rozwiązanie pozwala zachować produktom SSS pozycje najtańszego produktu ochrony kolumn i filarów na rynku nie tylko z punktu widzenia taniej naprawy tarczy (wymiana zaledwie paru modułów SSS), ale również bardzo niskich kosztów re-instalacji. Dodatkowym atutem modularnego systemu ochrony SSS jest możliwość dopasowania sieci modułów do prawie każdego kształtu kolumny, filaru występującego w dzisiejszych konstrukcjach budowlanych (prostokątnego, w kształcie H, w kształcie I, owalnego, eliptycznego, również dostosowane do instalacji na ścianie - kostki SSS posiadają specjalne otwory na śruby montażowe). Do stosowania w chłodniach (do - 40 C). Odporne na promieniowanie UV oraz zróżnicowane warunki atmosferyczne (do zastosowania wewnątrz, jak i na zewnątrz magazynów). Produkt jest zgodny z międzynarodowymi regulacjami FEM oraz AS Standardowy zestaw ochronny SSS Protect-IT MAXI zawiera: * 20 elementów SSS MAXI * 8 prętów mocujących Zestaw SSS PROTECT-IT MAXI SSS Zestaw: 20 elementów / 8 prętów 1 zestaw 176,00 SSS Element SSS - pojedynczy element przystosowany dla montażu do ściany 1 sztuka 6, LOGIPOST Carbonville 12

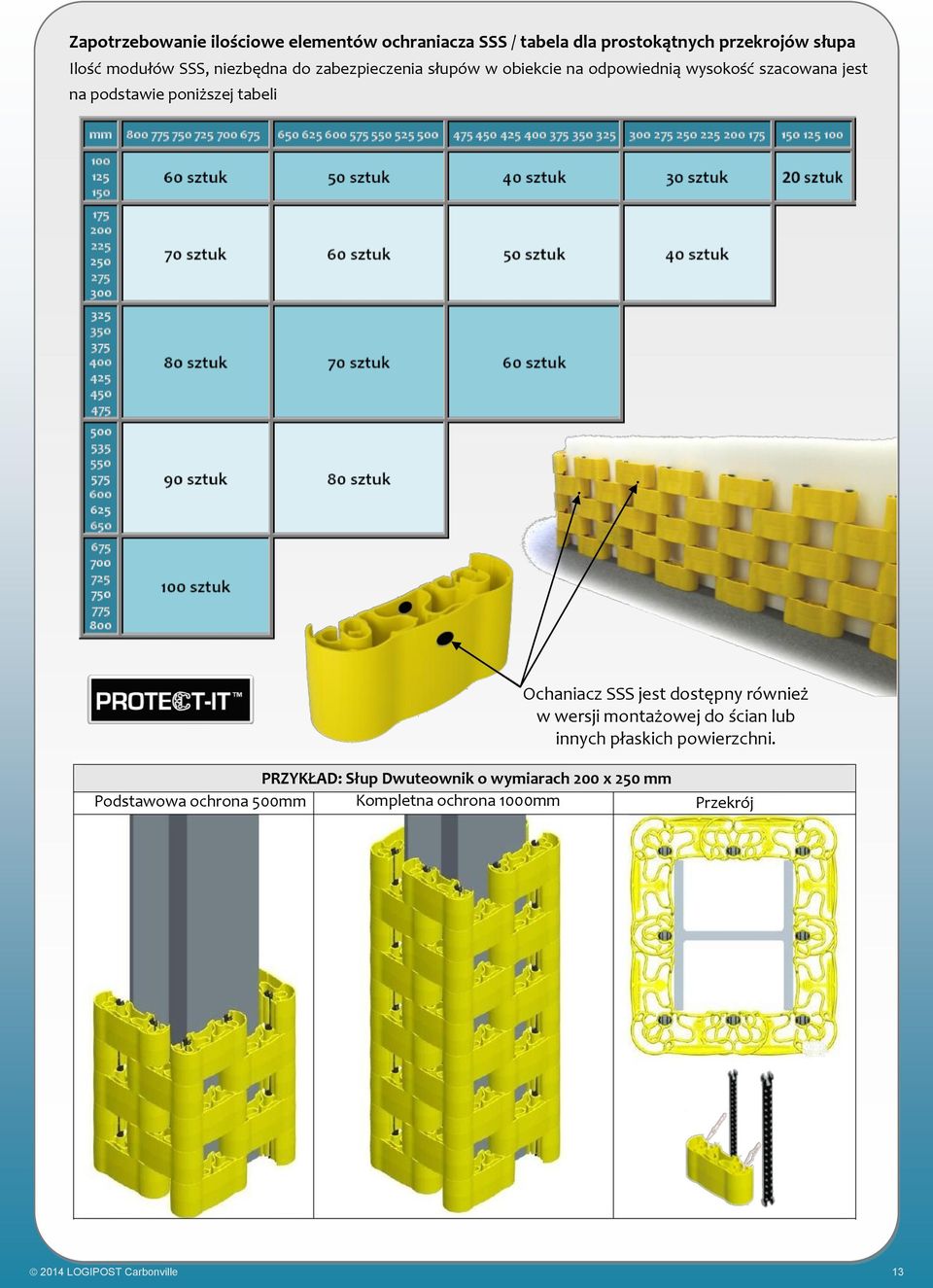

13 Zapotrzebowanie ilościowe elementów ochraniacza SSS / tabela dla prostokątnych przekrojów słupa Ilość modułów SSS, niezbędna do zabezpieczenia słupów w obiekcie na odpowiednią wysokość szacowana jest na podstawie poniższej tabeli Ochaniacz SSS jest dostępny również w wersji montażowej do ścian lub innych płaskich powierzchni. PRZYKŁAD: Słup Dwuteownik o wymiarach 200 x 250 mm Podstawowa ochrona 500mm Kompletna ochrona 1000mm Przekrój 2014 LOGIPOST Carbonville 13

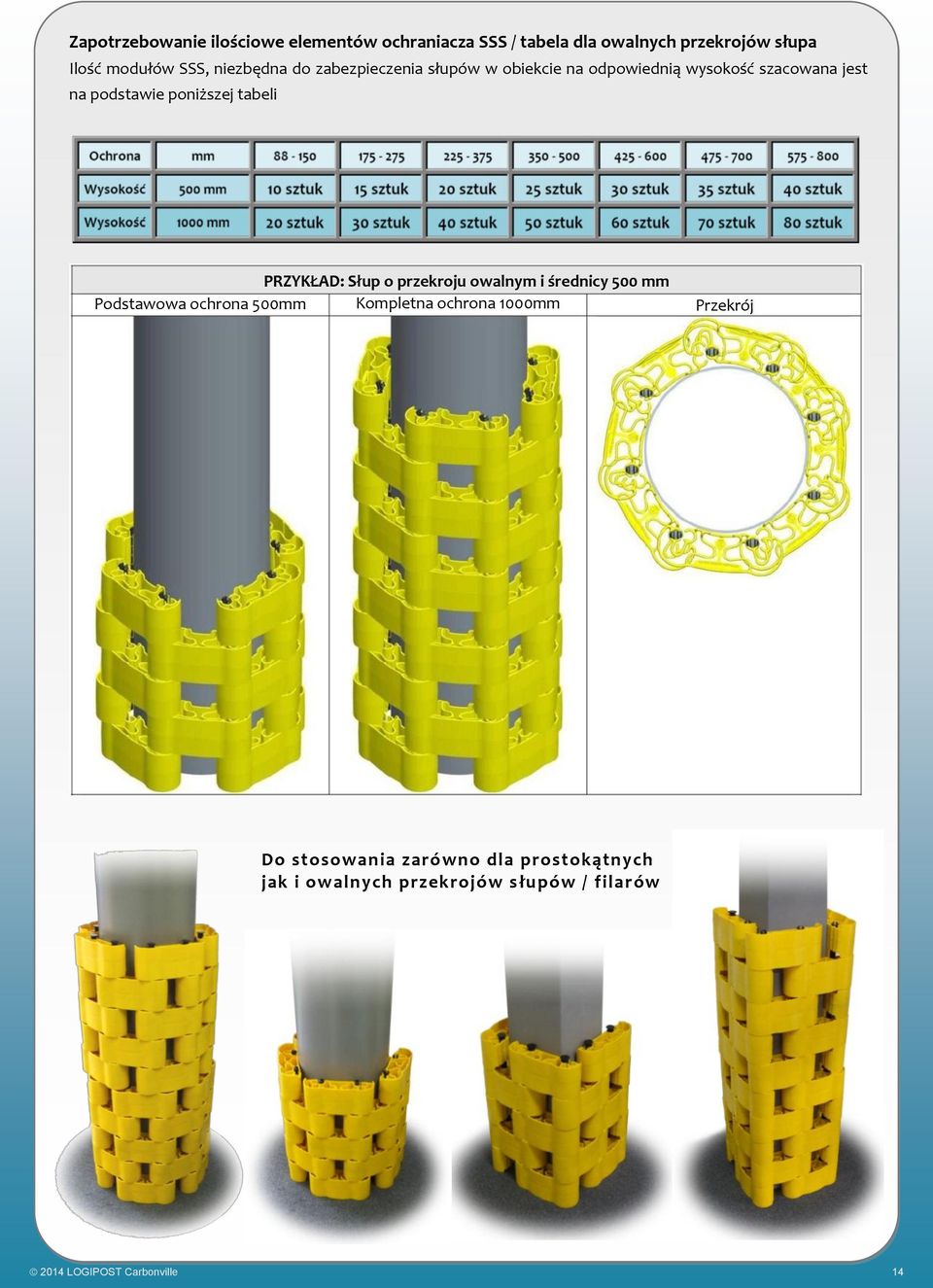

14 Zapotrzebowanie ilościowe elementów ochraniacza SSS / tabela dla owalnych przekrojów słupa Ilość modułów SSS, niezbędna do zabezpieczenia słupów w obiekcie na odpowiednią wysokość szacowana jest na podstawie poniższej tabeli PRZYKŁAD: Słup o przekroju owalnym i średnicy 500 mm Podstawowa ochrona 500mm Kompletna ochrona 1000mm Przekrój Do stosowania zarówno dla prostokątnych jak i owalnych przekrojów słupów / filarów 2014 LOGIPOST Carbonville 14

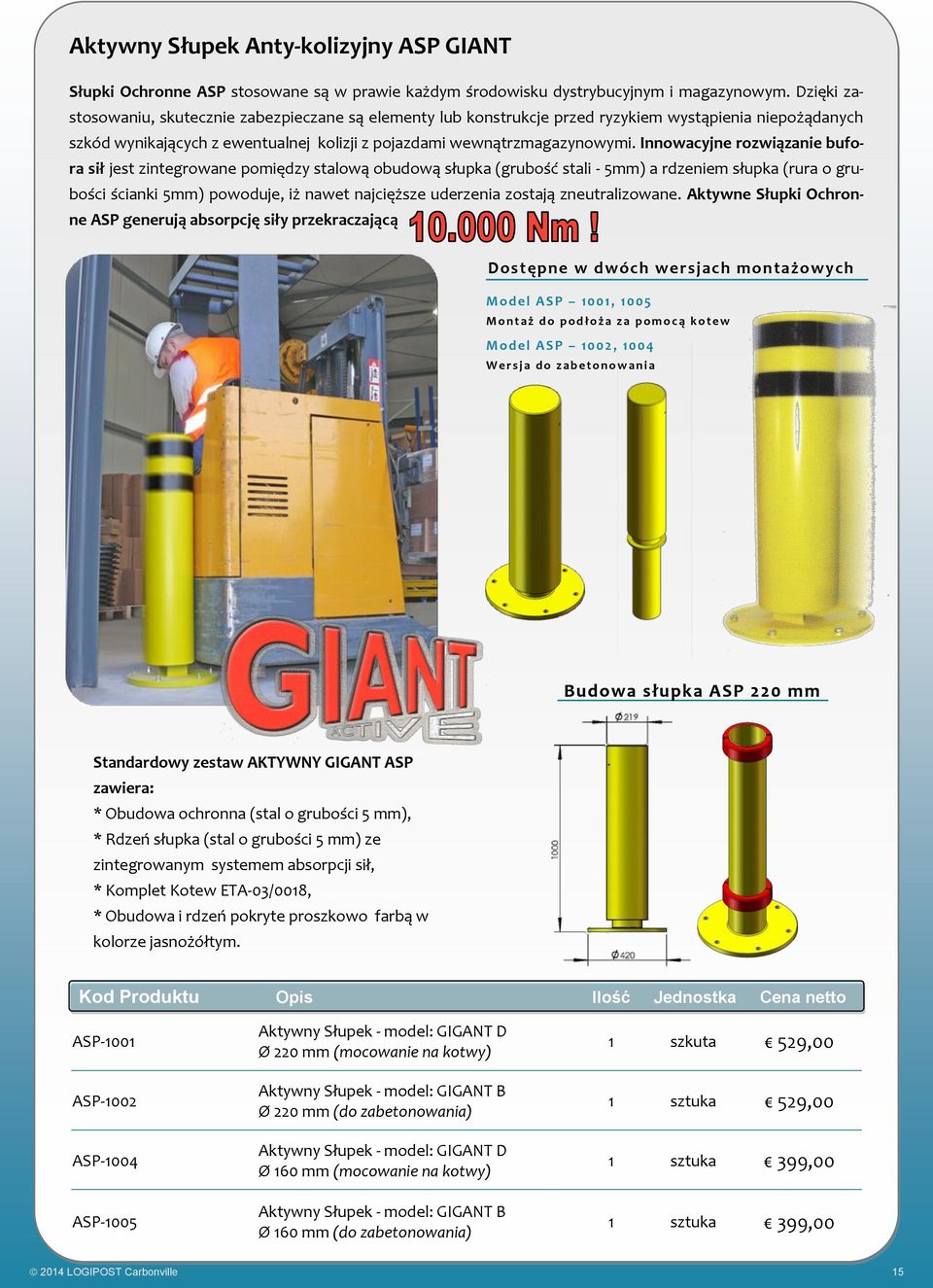

15 Aktywny Słupek Anty-kolizyjny ASP GIANT Słupki Ochronne ASP stosowane są w prawie każdym środowisku dystrybucyjnym i magazynowym. Dzięki zastosowaniu, skutecznie zabezpieczane są elementy lub konstrukcje przed ryzykiem wystąpienia niepożądanych szkód wynikających z ewentualnej kolizji z pojazdami wewnątrzmagazynowymi. Innowacyjne rozwiązanie bufora sił jest zintegrowane pomiędzy stalową obudową słupka (grubość stali - 5mm) a rdzeniem słupka (rura o grubości ścianki 5mm) powoduje, iż nawet najcięższe uderzenia zostają zneutralizowane. Aktywne Słupki Ochronne ASP generują absorpcję siły przekraczającą Dostępne w dwóch wersjach montażowych M odel ASP , 1005 M o n t a ż d o p o d ł o ż a z a p o m o c ą k o t e w M odel ASP , 1004 W e r s j a d o z a b e t o n o w a n i a Budowa słupka ASP 220 mm Standardowy zestaw AKTYWNY GIGANT ASP zawiera: * Obudowa ochronna (stal o grubości 5 mm), * Rdzeń słupka (stal o grubości 5 mm) ze zintegrowanym systemem absorpcji sił, * Komplet Kotew ETA-03/0018, * Obudowa i rdzeń pokryte proszkowo farbą w kolorze jasnożółtym. ASP-1001 ASP-1002 ASP-1004 ASP-1005 Aktywny Słupek - model: GIGANT D Ø 220 mm (mocowanie na kotwy) Aktywny Słupek - model: GIGANT B Ø 220 mm (do zabetonowania) Aktywny Słupek - model: GIGANT D Ø 160 mm (mocowanie na kotwy) Aktywny Słupek - model: GIGANT B Ø 160 mm (do zabetonowania) 1 szkuta 529,00 1 sztuka 529,00 1 sztuka 399,00 1 sztuka 399, LOGIPOST Carbonville 15

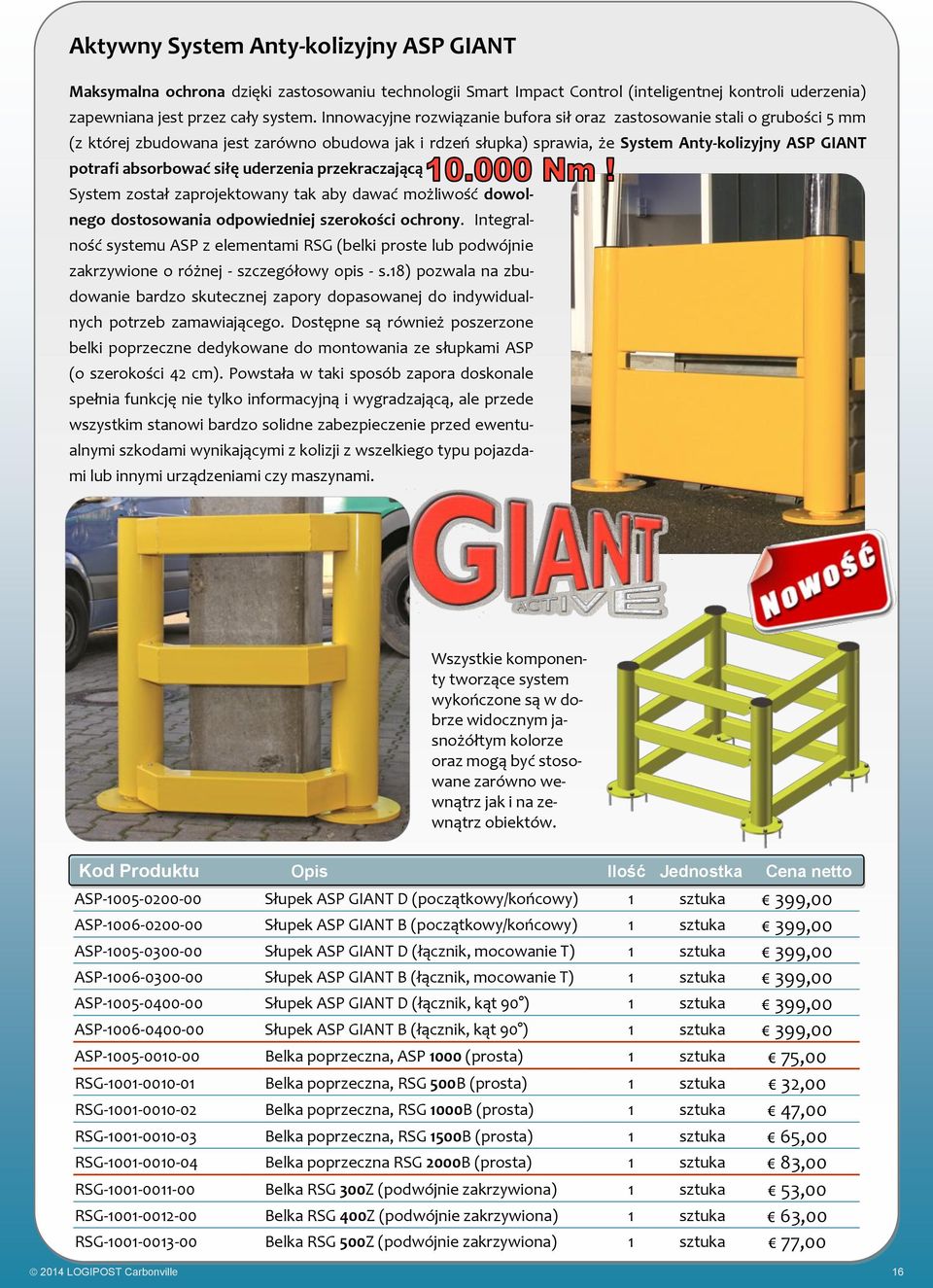

16 Aktywny System Anty-kolizyjny ASP GIANT Maksymalna ochrona dzięki zastosowaniu technologii Smart Impact Control (inteligentnej kontroli uderzenia) zapewniana jest przez cały system. Innowacyjne rozwiązanie bufora sił oraz zastosowanie stali o grubości 5 mm (z której zbudowana jest zarówno obudowa jak i rdzeń słupka) sprawia, że System Anty-kolizyjny ASP GIANT potrafi absorbować siłę uderzenia przekraczającą System został zaprojektowany tak aby dawać możliwość dowolnego dostosowania odpowiedniej szerokości ochrony. Integralność systemu ASP z elementami RSG (belki proste lub podwójnie zakrzywione o różnej - szczegółowy opis - s.18) pozwala na zbudowanie bardzo skutecznej zapory dopasowanej do indywidualnych potrzeb zamawiającego. Dostępne są również poszerzone belki poprzeczne dedykowane do montowania ze słupkami ASP (o szerokości 42 cm). Powstała w taki sposób zapora doskonale spełnia funkcję nie tylko informacyjną i wygradzającą, ale przede wszystkim stanowi bardzo solidne zabezpieczenie przed ewentualnymi szkodami wynikającymi z kolizji z wszelkiego typu pojazdami lub innymi urządzeniami czy maszynami. Wszystkie komponenty tworzące system wykończone są w dobrze widocznym jasnożółtym kolorze oraz mogą być stosowane zarówno wewnątrz jak i na zewnątrz obiektów. ASP Słupek ASP GIANT D (początkowy/końcowy) 1 sztuka 399,00 ASP Słupek ASP GIANT B (początkowy/końcowy) 1 sztuka 399,00 ASP Słupek ASP GIANT D (łącznik, mocowanie T) 1 sztuka 399,00 ASP Słupek ASP GIANT B (łącznik, mocowanie T) 1 sztuka 399,00 ASP Słupek ASP GIANT D (łącznik, kąt 90 ) 1 sztuka 399,00 ASP Słupek ASP GIANT B (łącznik, kąt 90 ) 1 sztuka 399,00 ASP Belka poprzeczna, ASP 1000 (prosta) 1 sztuka 75,00 RSG Belka poprzeczna, RSG 500B (prosta) 1 sztuka 32,00 RSG Belka poprzeczna, RSG 1000B (prosta) 1 sztuka 47,00 RSG Belka poprzeczna, RSG 1500B (prosta) 1 sztuka 65,00 RSG Belka poprzeczna RSG 2000B (prosta) 1 sztuka 83,00 RSG Belka RSG 300Z (podwójnie zakrzywiona) 1 sztuka 53,00 RSG Belka RSG 400Z (podwójnie zakrzywiona) 1 sztuka 63,00 RSG Belka RSG 500Z (podwójnie zakrzywiona) 1 sztuka 77, LOGIPOST Carbonville 16

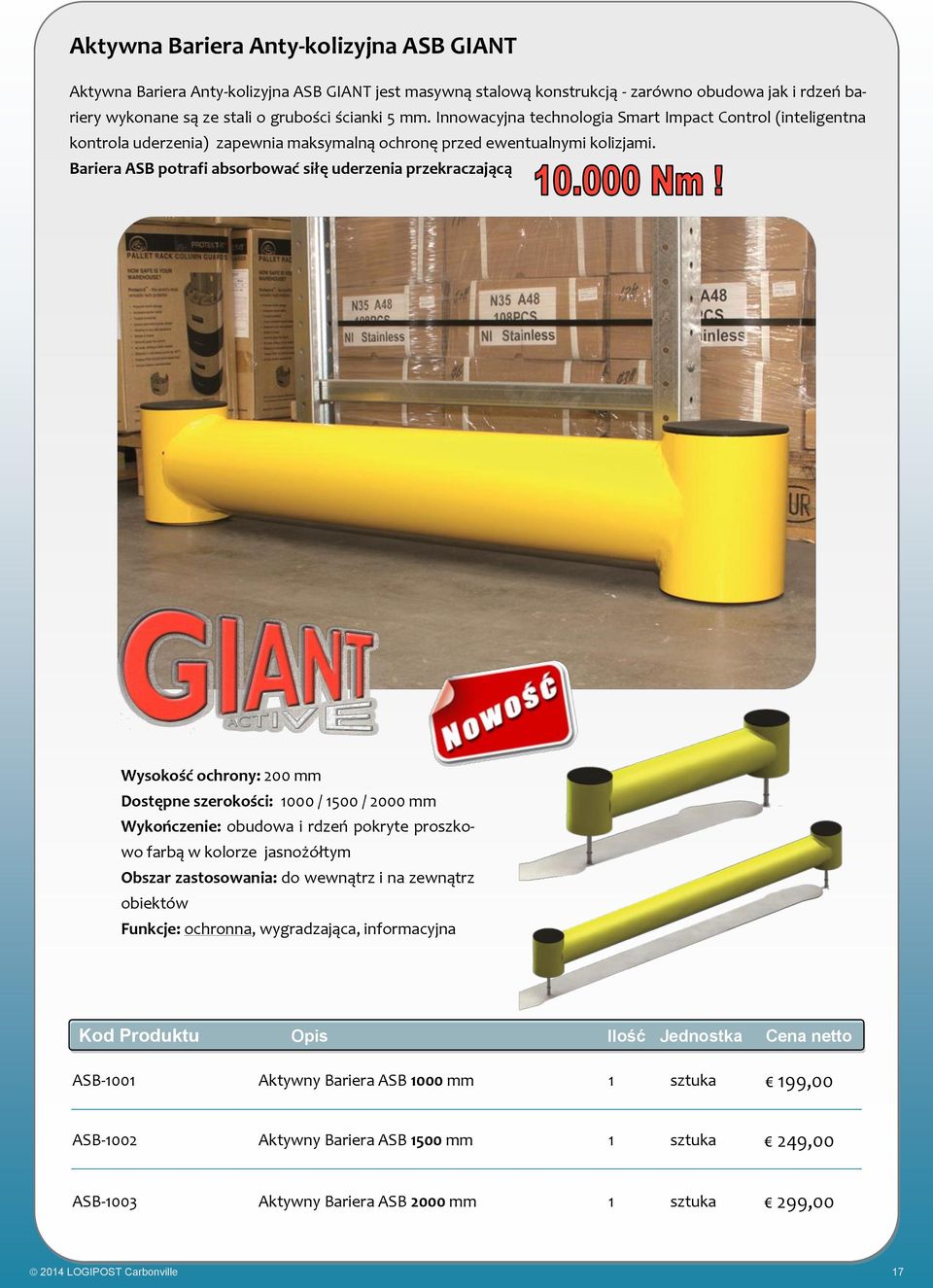

17 Aktywna Bariera Anty-kolizyjna ASB GIANT Aktywna Bariera Anty-kolizyjna ASB GIANT jest masywną stalową konstrukcją - zarówno obudowa jak i rdzeń bariery wykonane są ze stali o grubości ścianki 5 mm. Innowacyjna technologia Smart Impact Control (inteligentna kontrola uderzenia) zapewnia maksymalną ochronę przed ewentualnymi kolizjami. Bariera ASB potrafi absorbować siłę uderzenia przekraczającą Wysokość ochrony: 200 mm Dostępne szerokości: 1000 / 1500 / 2000 mm Wykończenie: obudowa i rdzeń pokryte proszkowo farbą w kolorze jasnożółtym Obszar zastosowania: do wewnątrz i na zewnątrz obiektów Funkcje: ochronna, wygradzająca, informacyjna ASB-1001 Aktywny Bariera ASB 1000 mm 1 sztuka 199,00 ASB-1002 Aktywny Bariera ASB 1500 mm 1 sztuka 249,00 ASB-1003 Aktywny Bariera ASB 2000 mm 1 sztuka 299, LOGIPOST Carbonville 17

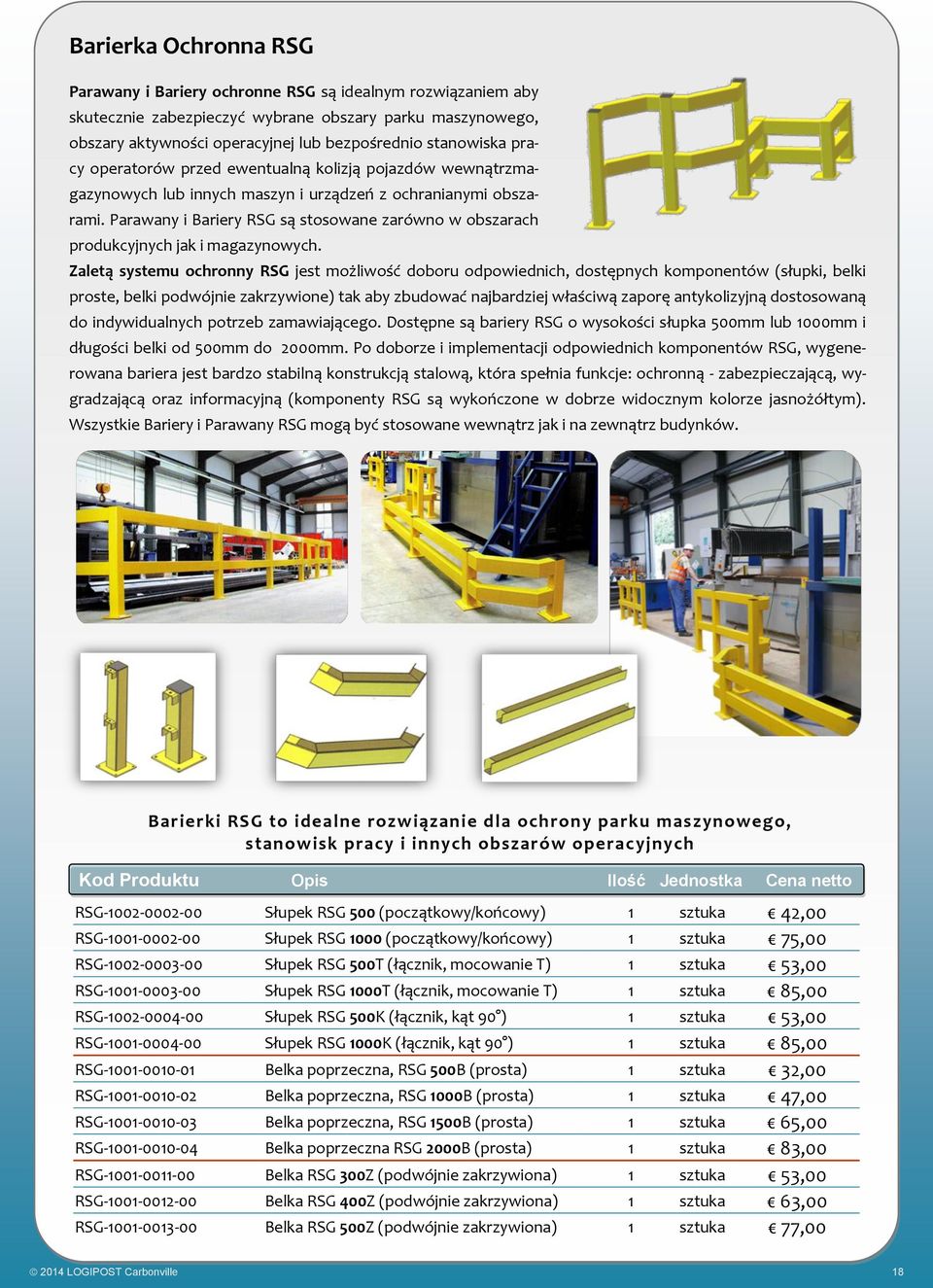

18 Barierka Ochronna RSG Parawany i Bariery ochronne RSG są idealnym rozwiązaniem aby skutecznie zabezpieczyć wybrane obszary parku maszynowego, obszary aktywności operacyjnej lub bezpośrednio stanowiska pracy operatorów przed ewentualną kolizją pojazdów wewnątrzmagazynowych lub innych maszyn i urządzeń z ochranianymi obszarami. Parawany i Bariery RSG są stosowane zarówno w obszarach produkcyjnych jak i magazynowych. Zaletą systemu ochronny RSG jest możliwość doboru odpowiednich, dostępnych komponentów (słupki, belki proste, belki podwójnie zakrzywione) tak aby zbudować najbardziej właściwą zaporę antykolizyjną dostosowaną do indywidualnych potrzeb zamawiającego. Dostępne są bariery RSG o wysokości słupka 500mm lub 1000mm i długości belki od 500mm do 2000mm. Po doborze i implementacji odpowiednich komponentów RSG, wygenerowana bariera jest bardzo stabilną konstrukcją stalową, która spełnia funkcje: ochronną - zabezpieczającą, wygradzającą oraz informacyjną (komponenty RSG są wykończone w dobrze widocznym kolorze jasnożółtym). Wszystkie Bariery i Parawany RSG mogą być stosowane wewnątrz jak i na zewnątrz budynków. Barierki RSG to idealne rozwiązanie dla ochrony parku maszynowego, stanowisk pracy i innych obszarów operacyjnych RSG Słupek RSG 500 (początkowy/końcowy) 1 sztuka 42,00 RSG Słupek RSG 1000 (początkowy/końcowy) 1 sztuka 75,00 RSG Słupek RSG 500T (łącznik, mocowanie T) 1 sztuka 53,00 RSG Słupek RSG 1000T (łącznik, mocowanie T) 1 sztuka 85,00 RSG Słupek RSG 500K (łącznik, kąt 90 ) 1 sztuka 53,00 RSG Słupek RSG 1000K (łącznik, kąt 90 ) 1 sztuka 85,00 RSG Belka poprzeczna, RSG 500B (prosta) 1 sztuka 32,00 RSG Belka poprzeczna, RSG 1000B (prosta) 1 sztuka 47,00 RSG Belka poprzeczna, RSG 1500B (prosta) 1 sztuka 65,00 RSG Belka poprzeczna RSG 2000B (prosta) 1 sztuka 83,00 RSG Belka RSG 300Z (podwójnie zakrzywiona) 1 sztuka 53,00 RSG Belka RSG 400Z (podwójnie zakrzywiona) 1 sztuka 63,00 RSG Belka RSG 500Z (podwójnie zakrzywiona) 1 sztuka 77, LOGIPOST Carbonville 18

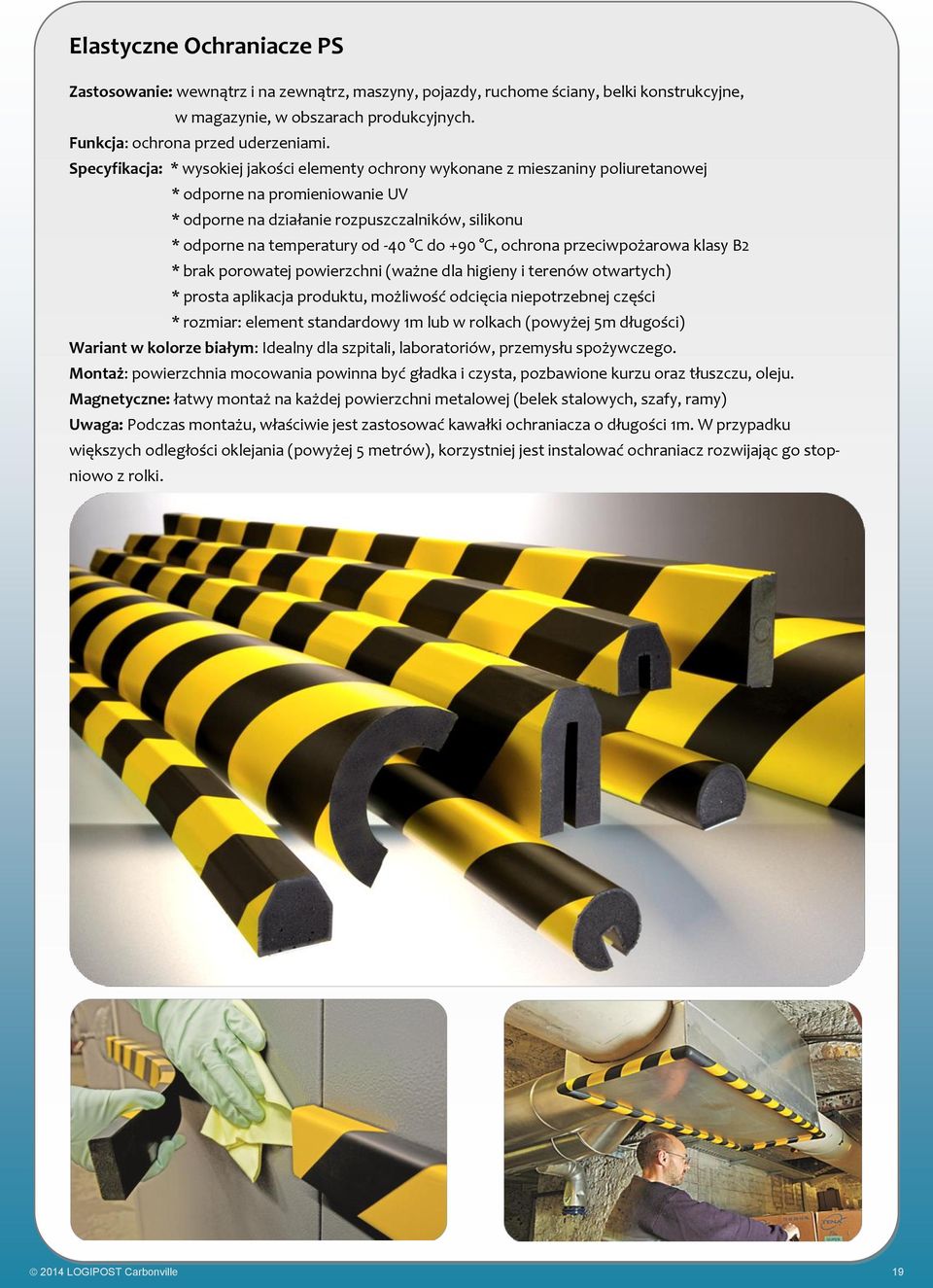

19 Elastyczne Ochraniacze PS Zastosowanie: wewnątrz i na zewnątrz, maszyny, pojazdy, ruchome ściany, belki konstrukcyjne, w magazynie, w obszarach produkcyjnych. Funkcja: ochrona przed uderzeniami. Specyfikacja: * wysokiej jakości elementy ochrony wykonane z mieszaniny poliuretanowej * odporne na promieniowanie UV * odporne na działanie rozpuszczalników, silikonu * odporne na temperatury od -40 C do +90 C, ochrona przeciwpożarowa klasy B2 * brak porowatej powierzchni (ważne dla higieny i terenów otwartych) * prosta aplikacja produktu, możliwość odcięcia niepotrzebnej części * rozmiar: element standardowy 1m lub w rolkach (powyżej 5m długości) Wariant w kolorze białym: Idealny dla szpitali, laboratoriów, przemysłu spożywczego. Montaż: powierzchnia mocowania powinna być gładka i czysta, pozbawione kurzu oraz tłuszczu, oleju. Magnetyczne: łatwy montaż na każdej powierzchni metalowej (belek stalowych, szafy, ramy) Uwaga: Podczas montażu, właściwie jest zastosować kawałki ochraniacza o długości 1m. W przypadku większych odległości oklejania (powyżej 5 metrów), korzystniej jest instalować ochraniacz rozwijając go stopniowo z rolki LOGIPOST Carbonville 19

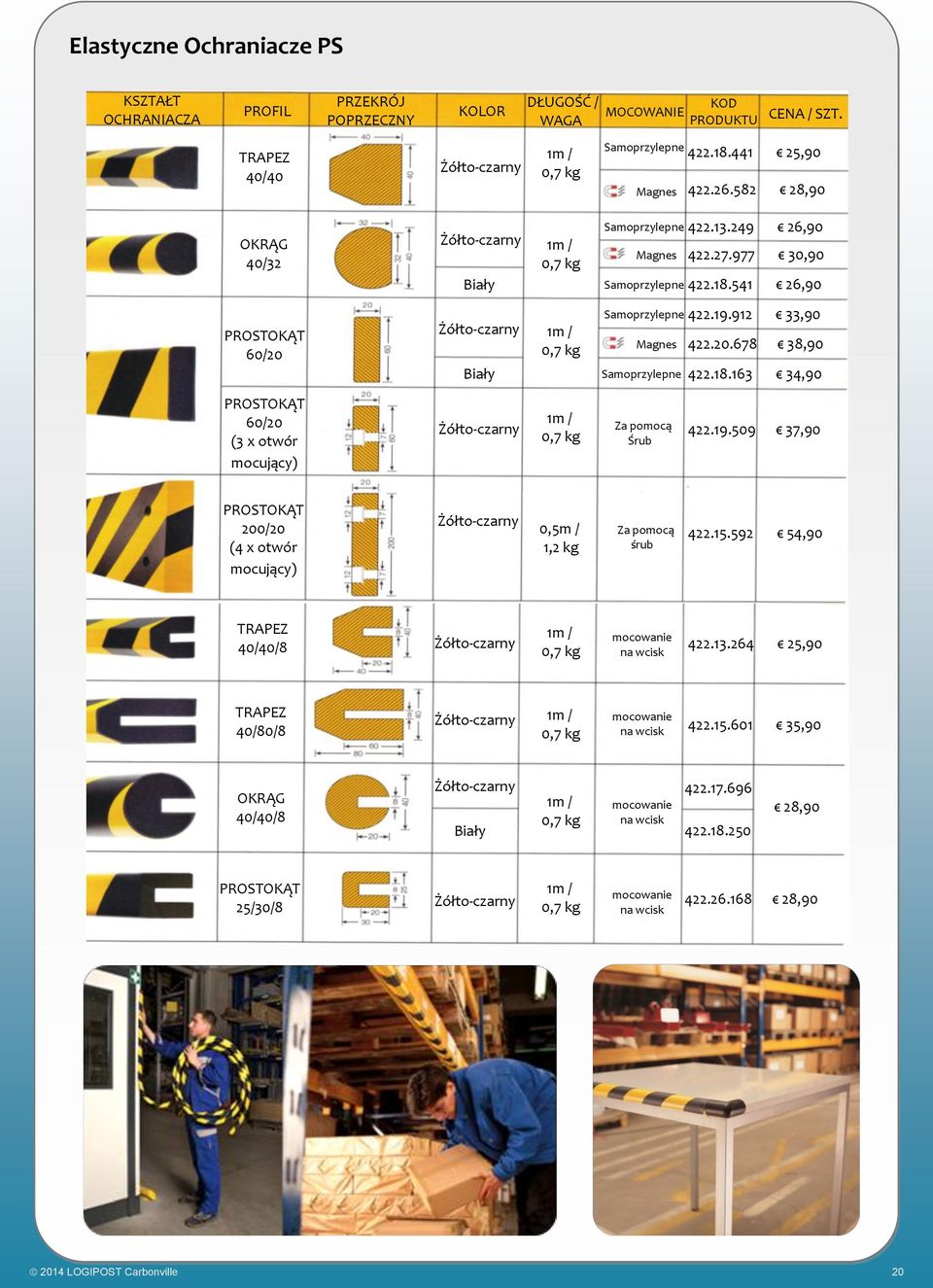

20 Elastyczne Ochraniacze PS KSZTAŁT OCHRANIACZA PROFIL PRZEKRÓJ POPRZECZNY KOLOR DŁUGOŚĆ / WAGA MOCOWANIE KOD PRODUKTU CENA / SZT. TRAPEZ 40/40 1m / 0,7 kg Samoprzylepne Magnes , ,90 OKRĄG 40/32 Biały 1m / 0,7 kg Samoprzylepne Magnes Samoprzylepne , , ,90 PROSTOKĄT 60/20 Biały 1m / 0,7 kg Samoprzylepne Magnes Samoprzylepne , , ,90 PROSTOKĄT 60/20 (3 x otwór mocujący) 1m / 0,7 kg Za pomocą Śrub ,90 PROSTOKĄT 200/20 (4 x otwór mocujący) 0,5m / 1,2 kg Za pomocą śrub ,90 TRAPEZ 40/40/8 1m / 0,7 kg mocowanie na wcisk ,90 TRAPEZ 40/80/8 1m / 0,7 kg mocowanie na wcisk ,90 OKRĄG 40/40/8 Biały 1m / 0,7 kg mocowanie na wcisk ,90 PROSTOKĄT 25/30/8 1m / 0,7 kg mocowanie na wcisk , LOGIPOST Carbonville 20

21 Elastyczne Ochraniacze PS KSZTAŁT OCHRANIACZA PROFIL PRZEKRÓJ POPRZECZNY KOLOR DŁUGOŚĆ / WAGA MOCOWANIE KOD PRODUKTU CENA / SZT. TRAPEZ 40/40 1m / 0,7 kg samoprzylepne Magnes , ,90 KĄTOWNIK 30/30 Biały 1m / 0,5 kg samoprzylepne Magnes samoprzylepne , , ,90 KĄTOWNIK 60/60 1m / 0,8 kg samoprzylepne Magnes , ,90 OKRĄG 40/40 1m / 0,7 kg samoprzylepne Magnes , ,90 Biały samoprzylepne ,90 OCHRANAICZE PS DOSTĘPNE SĄ RÓWNIEŻ ROZWIJANE Z ROLKI (minimalne zmówienie 5m) 2014 LOGIPOST Carbonville 21

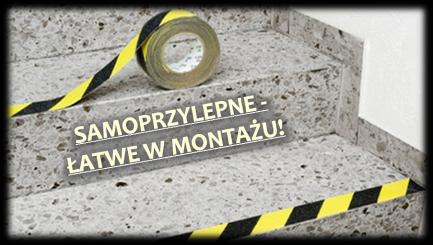

22 Taśmy Antypoślizgowe ARB * Zwiększają bezpieczeństwo na wszelkich pochyłych zejściach / wejściach, schodach, rampach, śliskich podłogach, * Pokryte gruboziarnistym granulatem zwiększającym tarcie, * Klasa antypoślizgowości R13 zgodnie z normą DIN51130, * Użycie kleju akrylowego zapewnia bardzo dobrą przyczepność na różne rodzaje podłoża: stal, gładkie powierzchnie epoksydowe (bez granulatu), podłogi winylowe, płytki kamienne, betonowe, * Dostępne w różnych kolorach: bezbarwna, żółty-odblask, szary, czarny, żółto-czarny, * Dostępne są zarówno rolki o długości 18,3 m oraz gotowe do użycia paski dowolnych wymiarów, * Produkty odporne na: temperatury od -40 do +80 C, działanie promieni UV (sprawdzają się również na zewnątrz), substancje chemiczne i oleje mineralne, * Samoprzylepne - łatwe w montażu. TAŚMY ARB DOSTĘPNE SĄ RÓWNIEŻ W WERSJI O ZWIĘKSZONEJ ELASTYCZNOŚCI Przeznaczone do stosowania na bardzo nierównych powierzchniach np. płytach ryflowanych 2014 LOGIPOST Carbonville 22
