1 INSTRUKCJA OBSŁUGI Nr produktu Stacja pogodowa WiFi Techno Line Mobile Alerts MA Strona 1 z 20

2 Pobieranie aplikacji Pobierz aplikację MOBILE-ALERTS z "Apple App Store" lub "Google Play" Połączenie z bramką Podłącz bramkę do źródła zasilania za pomocą dostarczonego zasilacza sieciowego. Podłącz dołączony kabel LAN z bramką i routerem. Po około 10 sekundach bramka działa. Dioda LED zmieni kolor na zielony. Jeśli w twojej sieci nie ma serwera DHCP, możesz ręcznie skonfigurować bramkę w aplikacji pod punktem "Ustawienia". Ważne: Bramka powinna być zawsze uruchomiona przed uruchomieniem czujników! Cechy Stacja pogodowa - Czas sterowany radiowo opcją ręcznego ustawienia - Włączenie/ wyłączenie odbioru czasu - Wyświetlanie dnia tygodnia, daty i miesiąca (tylko rok w trybie ustawień) - Opcja strefy czasowej (-2h do +5h) - Ustawienie czasu letniego (DST) - Ustawienie alarmu - Wskaźnik temperatury w stopniach Celsjusza ( C) -Wyświetlacz temperatury wewnętrznej z zapisami MIN / MAX Strona 2 z 20

3 - Wyświetlacz temperatury zewnętrznej z zapisami MIN / MAX z otrzymanym czasem i datą - Wszystkie zapisy MIN / MAX można zresetować - Wyświetlanie wilgotności wewnętrznej i zewnętrznej w % RH - Prognoza pogody ze wskaźnikiem tendencji pogodowych - Względna historia ciśnienia powietrza z ostatnich 12 godzin - Ustawienie kontrastu wyświetlacza LCD - Wskaźnik niskiego poziomu baterii - Możliwość montażu na stole lub na ścianie Czujnik zewnętrzny temperatury i wilgotności - Zdalna transmisja temperatury zewnętrznej i wilgotności do stacji pogodowej o częstotliwości 868MHz - Obudowa umożliwiająca montaż na ścianie - Montaż w osłoniętym miejscu. Unikaj bezpośredniego deszczu i słońca. Ustawienie Ta stacja pogodowa otrzymuje dane tylko z jednego zewnętrznego nadajnika. 1. Najpierw włóż baterie do nadajnika (patrz "Jak zainstalować i wymienić baterie w czujniku temperatury i wilgotności powyżej). 2. W ciągu 30 sekund od włączenia nadajnika włóż baterie do stacji pogodowej (patrz "Jak zainstalować i wymienić baterie w stacji pogodowej" powyżej). Po umieszczeniu baterii na krótko zaświecą się wszystkie segmenty wyświetlacza LCD i rozlegnie się krótki sygnał dźwiękowy. Następnie wyświetlana będzie temperatura wewnętrzna, wilgotność i czas 0:00. Jeśli te informacje nie zostaną wyświetlone na wyświetlaczu LCD po 60 sekundach, wyjmij baterie i odczekaj co najmniej 60 sekund przed ich ponownym włożeniem. Po wyświetleniu danych wewnętrznych użytkownik może przejść do następnego kroku. 3. Po włożeniu baterii stacja pogodowa rozpocznie odbiór sygnału danych z czujnika. Dane temperatury i wilgotności zewnętrznej powinny być następnie wyświetlane na stacji pogodowej. Jeśli to nie nastąpi po 2 minutach, baterie będą musiały zostać usunięte z obu jednostek i zresetowane od kroku Aby zapewnić pomyślną transmisję 868 MHz, odległość między stacją pogodową a nadajnikiem powinna wynosić maksymalnie 100 metrów (patrz uwagi na "Pozycjonowanie i odbiór 868 MHz "). 5. Po zakończeniu okresu próbnego odbioru danych zewnętrznych, symbol wieży DCF na wyświetlaczu zegara zacznie migać w lewym górnym rogu. Oznacza to, że zegar wykrył obecność Strona 3 z 20

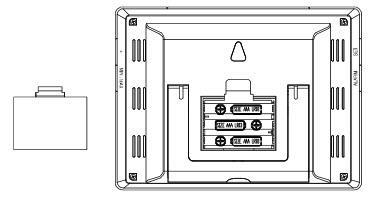

4 sygnału radiowego i próbuje go odebrać. Po odebraniu kodu czasu wieża DCF świeci się stale i wyświetli czas. Wkładania i wymiana baterii w stacji pogodowej Stacja pogodowa wykorzystuje 3 baterie AAA, IEC LR3, 1,5 V. Aby włożyć i wymienić baterie, wykonaj następujące czynności: 1. Włóż palec lub inny stały przedmiot w przestrzeń w dolnej środkowej części komory baterii i podnieś, aby zdjąć pokrywę. 2. Włóż baterie z zachowaniem prawidłowej polaryzacji(patrz oznaczenia). 3. Załóż z powrotem pokrywę komory baterii. Wkładanie i wymiana baterii w czujniku zewnętrznym temperatury i wilgotności Zewnętrzny czujnik temperatury i wilgotności wykorzystuje 2 baterie AA, IEC LR6, 1,5 V. Aby zainstalować i wymienić baterie, wykonaj następujące czynności: 1. Zdejmij pokrywę baterii, przesuwając kciukiem pokrywę baterii. 2. Włóż baterie, przestrzegając prawidłowej biegunowości (patrz oznaczenie komory baterii). 3. Załóż ponownie pokrywę komory baterii na urządzeniu. W przypadku wymiany baterii w dowolnej jednostce, wszystkie jednostki należy zresetować, postępując zgodnie z procedurami konfiguracyjnymi. Jest to spowodowane przypadkowym kodem bezpieczeństwa przypisanym przez nadajnik podczas rozruchu. Ten kod musi zostać odebrany i zapisany przez stację pogodową w ciągu pierwszych 3 minut zasilania dostarczanego do czujnika. Strona 4 z 20

5 Dodawanie urządzenia do systemu alarmów mobilnych (Wymagana bramka mobilnych alarmów, sprzedawana oddzielnie) Otwórz aplikację, wyświetli się pulpit nawigacyjny. Dotknij "dodaj nowy czujnik" i zeskanuj kod QR z tyłu MA Następnie ustaw nazwę czujnika. Aby ustawić nazwę, wybierz czujnik, a następnie dotknij lewego obszaru ikony ołówka w prawym górnym rogu. Tylko dane dotyczące temperatury wewnętrznej i zewnętrznej oraz wilgotności wewnętrznej i zewnętrznej są przesyłane do Mobile-Alerts. Czas sterowany radiowo DCF Podstawą czasu kontrolowanego przez radio jest zegar atomowy cezowy obsługiwany przez Physikalisch Technische Bundesanstalt Braunschweig, który ma odchylenie czasowe poniżej jednej sekundy na milion lat. Czas jest kodowany i transmitowany z Mainflingen koło Frankfurtu za pomocą sygnału częstotliwości DCF-77 (77,5 khz) i ma zasięg transmisji około 1500 km. Twoja sterowana radiowo stacja pogodowa odbiera ten sygnał i konwertuje go, aby pokazać dokładny czas latem lub zimą. Jakość odbioru zależy w dużej mierze od położenia geograficznego. W normalnych przypadkach nie powinno być problemów z odbieraniem w promieniu km od Frankfurtu. Odbiór DCF odbywa się dwa razy dziennie o godzinie 02:00 i 03:00. Jeśli odbiór nie powiedzie się o 03:00, następny odbiór odbędzie się w następnej godzinie itd. Do 06:00 lub do momentu pomyślnego odbioru. Jeśli odbiór nie powiedzie się o 06:00, następna próba odbędzie się następnego dnia o 02:00. Jeśli ikona wieży miga, ale nie ustawia czasu lub wieża DCF nie pojawia się wcale, zwróć uwagę na następujące kwestie: - Zalecana odległość do jakichkolwiek źródeł zakłócających, takich jak monitory komputerów lub telewizory, wynosi minimum 1,5-2 metry. - W pomieszczeniach z żelazobetonu (piwnice, nadbudówki) odbierany sygnał jest naturalnie osłabiony. W skrajnych przypadkach należy umieścić urządzenie blisko okna i / lub skierować jego przód lub tył w stronę nadajnika we Frankfurcie. - W nocy zakłócenia atmosferyczne są zwykle mniej dotkliwe i w większości przypadków możliwy jest odbiór. Pojedynczy odbiór dzienny jest wystarczający, aby zachować odchylenie dokładności poniżej 1 sekundy. Przyciski funkcyjne Stacja pogodowa Stacja pogodowa posiada 4 łatwe w użyciu przyciski funkcyjne. Strona 5 z 20

6 Przycisk SET (ustawień) - Naciśnij i przytrzymaj przez 2 sekundy, aby przejść do ustawień ręcznych: kontrastu LCD, strefy czasowej, odbioru czasu wł. / wył., DST wł. / wył., Ręcznego ustawiania czasu i kalendarza - Aby zatrzymać dźwięk alarmu Przycisk + - Aby zwiększyć / zmienić wartości w trybach ustawień - Aby przełączyć między wyświetlaniem czasu / daty / wilgotności / sekund - Aby zatrzymać dźwięk alarmu Przycisk MIN/MAX - Aby przełączać pomiędzy temperaturą MIN / MAX zewnętrzną i wewnętrzną - Aby zmniejszyć / zmienić wartości w trybach ustawień - Naciśnij i przytrzymaj przez 3 sekundy, aby zresetować WSZYSTKIE zapisy minimalnej / maksymalnej temperatury wewnętrznej / zewnętrznej do bieżących odczytów - Aby zatrzymać dźwięk alarmu Przycisk ALARM - Aby włączyć / wyłączyć alarm i wyświetlić czas alarmu - Naciśnij i przytrzymaj przez 2 sekundy, aby przejść do trybu ustawień alarmu - Aby zatrzymać dźwięk alarmu - Aby wyjść z trybu ustawiania ręcznego Wyświetlacz LCD Ekran LCD podzielony jest na 3 sekcje wyświetlające informacje o czasie / kalendarzu, dane wewnętrzne, prognozę pogody i historię ciśnienia powietrza oraz dane zewnętrzne. Strona 6 z 20

7 *Po pomyślnym odebraniu sygnału przez stację pogodową symbol transmisji zewnętrznej zostanie włączony. (Jeśli się nie powiedzie, symbol nie pojawi się na wyświetlaczu LCD). Użytkownik może wtedy łatwo sprawdzić, czy ostatni odbiór zakończył się powodzeniem (symbol włączony), czy nie (symbol wyłączony). Ręczne ustawienia Poniższe ustawienia można zmienić, naciskając i przytrzymując klawisz SET: - Ustawienie kontrastu LCD - Ustawienie strefy czasowej - Ustawienie włączenia / wyłączenia odbioru czasu - Ustawienie czasu letniego (DST) - Ręczne ustawianie czasu - Ustawienia kalendarza Ustawienie kontrastu LCD Kontrast LCD można ustawić w 8 poziomach, od LCD 0 do LCD 7 (Domyślnie jest to LCD 4): 1. Poziom kontrastu LCD zacznie migać. 2. Użyj przycisku + lub MIN / MAX, aby wybrać żądany poziom kontrastu. 3. Potwierdź za pomocą przycisku SET i wprowadź ustawienie strefy czasowej. Strona 7 z 20

8 Ustawienie strefy czasowej 1. Domyślna strefa czasowa stacji pogodowej to "0". Aby ustawić inną strefę czasową: Bieżąca wartość strefy czasowej zacznie migać. 2. Użyj przycisku + lub MIN / MAX, aby ustawić strefę czasową. Zakres wynosi od -2h do +5 godzin w odstępach 1-godzinnych. 3. Potwierdź przyciskiem SET i wprowadź ustawienie włączenia / wyłączenia odbioru czasu Ustawienie włączenia / wyłączenia odbioru czasu W obszarze, w którym odbiór sygnału czasu DCF-77 nie jest możliwy, funkcję odbioru czasu DCF-77 można wyłączyć. Zegar będzie działał jak normalny zegar kwarcowy. (Ustawienie domyślne to "1" = WŁ). 1. Cyfra "1" zacznie migać na wyświetlaczu LCD. 2. Użyj przycisku + lub MIN / MAX, aby wyłączyć ("0" = WYŁ.) funkcję odbioru czasu. 3. Potwierdź przyciskiem SET i wprowadź ustawienie włączenia / wyłączenia czasu letniego (DST). - Jeśli funkcja odbioru czasu zostanie wyłączona ręcznie, zegar nie podejmie żadnego odbioru czasu DCF, dopóki włączona jest funkcja wyłączenia odbioru czasu - Symbole odbioru czasu i DCF nie wyświetlą się na wyświetlaczu LCD. Ustawienie czasu letniego (DST) Funkcja czasu letniego (DST) może być ustawione jako włączona / wyłączone. Domyślne ustawienie to "1" = włączone. Strona 8 z 20

9 - Cyfra "1" zacznie migać na wyświetlaczu LCD. - Użyj przycisku + lub MIN / MAX, aby wyłączyć ("0" = wyłączone.) Funkcję czasu letniego. - Potwierdź przyciskiem SET i wejdź do ustawień ręcznego czasu. Ważne: Ta funkcja jest ważna tylko wtedy, gdy ustawienie odbioru czasu jest wyłączone "0". - Ustawienie czasu letniego "1" (włączone): zegar automatycznie oblicza czas letni normalny tryb kwarcowy. DST rozpoczyna się w ostatnią niedzielę marca i kończy w ostatnią niedzielę października. - Ustawienie czasu letniego "0" (wyłączone): Funkcja czasu letniego jest wyłączona, a zegar nie zmienia automatycznie czasu. Jeśli ustawienie odbioru czasu jest włączone "1", ustaw czas letni "1" (włączone): zmiana czasu zostanie zaktualizowana sygnałem DCF-77 (o ile możliwy jest właściwy odbiór). W przypadku ustawienia czasu letniego "0" (wyłączone): czas zostanie przesłany sygnałem DCF-77, ale zegar automatycznie oblicza "czas braku czasu letniego". Ręczne ustawienie czasu W przypadku, gdy stacja pogodowa nie może wykryć sygnału DCF (na przykład z powodu zakłóceń, odległości nadawania itp.), Czas można ustawić ręcznie. Zegar będzie działał jak normalny zegar kwarcowy. 1. Cyfra godziny zacznie migać. 2. Użyj przycisku + lub MIN / MAX, aby ustawić godzinę. Przytrzymanie przycisku umożliwia szybszą zmianę cyfry. 3. Naciśnij ponownie przycisk SET, aby ustawić minuty. Cyfry minut zaczną migać 4. Użyj przycisku + lub MIN / MAX, aby ustawić minuty. Przytrzymanie przycisku umożliwia szybszą zmianę cyfry 5. Potwierdź przyciskiem SET i przejdź do ustawień kalendarza. - Urządzenie nadal będzie próbowało odbierać sygnał pomimo ręcznego ustawienia. Kiedy odbierze sygnał, zmieni ręcznie ustawiony czas na odbierany czas. Podczas próby odbioru ikona wieży DCF będzie migać. Jeśli odbiór zakończy się niepowodzeniem, ikona wieży DCF nie pojawi się, ale odbiór będzie nadal podejmowany następnego dnia. - Symbole odbioru czasu i DCF nie będą się wyświetlać na wyświetlaczu podczas ręcznych ustawień czasu. Strona 9 z 20

10 Ustawienia kalendarza 1. Zaczną migać cyfry roku. Zakres obejmuje lata od 2011 do 2025 (domyślnie jest to rok 2011). 2. Użyj przycisku + lub MIN / MAX, aby ustawić rok. Przytrzymanie naciśniętego przycisku pozwala szybciej zmieniać do wartości. 3. Naciśnij przycisk SET, aby potwierdzić i przejść do trybu ustawiania miesiąca. 4. Cyfra miesiąca będzie migać. Użyj przycisku + lub MIN / MAX, aby ustawić miesiąc. Przytrzymanie naciśniętego przycisku pozwala szybciej zmieniać do wartości. 5. Naciśnij przycisk SET, aby wprowadzić ustawienie daty. 6. Cyfra daty będzie migać. Użyj przycisku + lub MIN / MAX, aby ustawić datę. Przytrzymanie naciśniętego przycisku pozwala szybciej zmieniać do wartości. 7. Potwierdź przyciskiem SET i opuść ustawienia ręczne. Dzień tygodnia jest automatycznie wyświetlany powyżej czasu w formie skróconej (od poniedziałku do niedzieli): MO / TU / WE / TH / FR / SA / SU. Aby wyjść z ręcznego trybu ustawień Aby wyjść z trybu ustawiania ręcznego w dowolnym momencie podczas ręcznego ustawiania, naciśnij przycisk ALARM. Tryb powróci do wyświetlania normalnego czasu. Ustawienia alarmu Aby ustawić alarm: 1. Wciśnij i przytrzymaj przycisk ALARM przez 3 sekundy, aż pojawi się czas alarmu. 2. Cyfra godziny zacznie migać. Użyj przycisku + lub MIN / MAX, aby ustawić godzinę. Przytrzymanie naciśniętego przycisku pozwala szybciej zmieniać do wartości. 3. Ponownie użyj przycisku ALARM, a cyfry minut zaczną migać. Naciśnij + lub Przycisk MIN / MAX, aby ustawić minuty. Trzymaj naciśnięty przycisk pozwala szybciej przejść do wartości. 4. Naciśnij przycisk ALARM, aby potwierdzić ustawienie. Strona 10 z 20

11 Aby włączyć / wyłączyć funkcję alarmu, naciśnij raz przycisk ALARM. Wyświetlanie symbolu alarmu oznacza, że alarm jest "włączony". Czas trwania alarmu wynosi 2 minuty. Naciśnięcie dowolnego przycisku zatrzyma dźwięk alarmu. Symbole prognozy pogody: Symbole pogody w drugiej części wyświetlacza LCD można wyświetlić w dowolnej z następujących kombinacji: W przypadku każdej nagłej lub znaczącej zmiany ciśnienia powietrza symbole pogody zostaną odpowiednio zaktualizowane w celu odzwierciedlenia zmiany pogody. Jeśli symbole się nie zmieniają, oznacza to, że ciśnienie powietrza nie zmieniło się lub zmiana była zbyt wolna, aby stacja pogodowa mogła się zarejestrować. Jeśli jednak wyświetlany symbol jest chmurą słoneczną lub deszczową, nie nastąpi zmiana symbolu, jeśli pogoda będzie lepsza (z ikoną słoneczną) lub gorsza (z symbolem deszczu), ponieważ ikony są już na granicy. Wyświetlane ikony prognozują pogodę pod względem poprawy lub pogorszenia ale nie koniecznie słońca lub deszczu, jak wskazuje każdy symbol. Na przykład, jeśli aktualna pogoda jest pochmurna i wyświetlany jest symbol deszczu, nie oznacza to, że produkt jest wadliwy, ponieważ nie pada. Oznacza to po prostu, że ciśnienie powietrza spadło, a pogoda ma się pogorszyć, ale niekoniecznie jest deszczowo. Po ustawieniu odczyty prognozy pogody należy zignorować dane na następne godziny. Pozwoli to wystarczająco długo zebrać dane o ciśnieniu atmosferycznym na stałej wysokości, a tym samym uzyskać dokładniejszą prognozę. Często nie można zagwarantować absolutnej dokładności przy prognozowaniu pogody. Szacuje się, że funkcja prognozowania pogody ma poziom dokładności około 75% ze względu na różne obszary, w których stacja pogodowa została zaprojektowana do użytku. W obszarach, w których występują nagłe zmiany pogody (na przykład ze słonecznej na deszczową), stacja pogodowa będzie dokładniejsza w porównaniu do miejsc, gdzie pogoda jest w stagnacji przez większość czasu (na przykład w większości słoneczna). Jeśli stacja pogodowa zostanie przeniesiona w inne miejsce znacznie wyższe lub niższe niż jej początkowy punkt stały (na przykład od parteru do wyższych pięter domu), należy odrzucić prognozę pogody na następne godziny. Dzięki temu stacja pogodowa nie pomyli nowej lokalizacji z możliwą zmianą ciśnienia atmosferycznego, gdy rzeczywiście jest to spowodowane niewielką zmianą wysokości. Strona 11 z 20

12 Prognoza pogody i tendencja nie są przenoszone na alarmy mobilne! Można je odczytać tylko na wyświetlaczu. Wskaźnik tendencji pogody Wskaźniki tendencji pogodowych (znajdujące się po lewej stronie ikon pogody) współpracują z ikonami pogody. Gdy wskaźnik jest skierowany do góry, oznacza to, że ciśnienie powietrza rośnie, a pogoda ma się poprawiać, ale gdy wskaźnik jest skierowany w dół, ciśnienie powietrza spada, a pogoda ma się pogorszyć. Biorąc to pod uwagę, można zobaczyć, jak zmieniła się pogoda i ma się zmienić w przyszłości. Na przykład, jeśli wskaźnik jest skierowany w dół wraz z symbolami chmur i słońca, ostatnia zauważalna zmiana pogody nastąpiła, gdy było słonecznie (tylko symbol słońca). Dlatego kolejną zmianą pogody będzie chmura z symbolem deszczu, ponieważ wskaźnik jest skierowany w dół. Gdy wskaźnik tendencji pogody zarejestruje zmianę ciśnienia powietrza, pozostanie on na stałe wyświetlony na wyświetlaczu LCD. Historia ciśnienia powietrza (elektroniczny barometr z barometrycznym trendem ciśnienia) Po prawej stronie drugiej sekcji wyświetlacza LCD wyświetlany jest wykres słupkowy historii ciśnienia powietrza. Wykres słupkowy pokazuje trend historii ciśnienia powietrza w ciągu ostatnich 12 godzin w 7 interwałach: 0h, -3h, -6h, -9h i -12h. "0h" reprezentuje bieżące rejestrowanie ciśnienia powietrza w pełnej godzinie. Kolumny przedstawiają "hpa" (0, ± 1, ± 3, ± 5) w określonym czasie. Wartość "0" w środku tej skali jest równa bieżącemu ciśnieniu, a każda zmiana (± 1, ± 3, ± 5) oznacza, jak wysokie lub niskie w "hpa" poprzednie ciśnienie zostało porównane z bieżącym ciśnieniem. Jeśli słupki rosną, oznacza to, że pogoda poprawia się z powodu wzrostu ciśnienia powietrza. Jeśli słupki opadną, oznacza to, że ciśnienie powietrza spadło, a pogoda ma się pogorszyć z obecnego czasu "0h". - Aby uzyskać dokładne trendy ciśnienia barometrycznego, stacja pogodowa powinna działać na tej samej wysokości dla zapisów (tj. Nie powinna być przenoszona z ziemi na drugie piętro domu). Gdy urządzenie zostanie przeniesione do nowej lokalizacji, odrzuć odczyty na następne 12 godzin. Strona 12 z 20

13 - Poziom zmiany ciśnienia będzie zależny od zmiany temperatury i ma wyłącznie charakter poglądowy. - Wartości wyświetlane na wykresie słupkowym nie są przesyłane do alarmów mobilnych! Można je odczytać tylko na wyświetlaczu. Dane wewnętrznej temperatury / wilgotności Dane dotyczące temperatury i wilgotności wewnętrznej są automatycznie aktualizowane i wyświetlane w pierwszej części wyświetlacza LCD. Dane zewnętrznej temperatury / wilgotności Ostatnia sekcja LCD pokazuje temperaturę i wilgotności zewnętrznej oraz wskaźnik odbioru. Przełączanie i reset minimalnych / maksymalnych danych temperatury Przeglądanie minimalnych / maksymalnych danych temperatury Naciśnij kilkakrotnie przycisk MIN / MAX, aby sekwencyjnie wyświetlać temperaturę wewnętrzną i zewnętrzną MIN / MAX. zapisy temperatury zewnętrznej MIN / MAX będą również wyświetlać zapisany czas i datę. Aby wykonać reset maksymalnych / minimalnych danych temperatury Naciśnij i przytrzymaj przycisk MIN / MAX przez 3 sekundy, aby zresetować temperaturę wewnętrzną i zewnętrzną do aktualnych temperatur. Strona 13 z 20

14 Informacje na temat czujnika temperatury i wilgotności Na zakres czujnika temperatury i wilgotności może mieć wpływ temperatura. W niskich temperaturach odległość nadawania może być zmniejszona. Należy o tym pamiętać podczas ustawiania czujników. Również baterie mogą zostać zredukowane do zasilania czujnika temperatury i wilgotności. Sprawdzanie odbioru o częstotliwości 868MHz Jeśli dane o temperatury i wilgotności zewnętrznej nie zostaną odebrane w ciągu trzech minut po ustawieniu (lub wyświetlacz zewnętrzny zawsze pokazuje "- -.-" w sekcji zewnętrznej stacji pogodowej podczas normalnej pracy), sprawdź następujące punkty: - Odległość stacji pogodowej lub czujników powinna wynosić co najmniej 2 metry z jakichkolwiek źródeł zakłócających, takich jak monitory komputerów lub telewizory. - Unikaj umieszczania czujników na lub w pobliżu metalowych ram okiennych. - Używanie innych produktów elektrycznych, takich jak słuchawki lub głośniki pracujące na częstotliwości sygnału 868 MHz, może uniemożliwić poprawne przesyłanie lub odbiór sygnału. Osoby w sąsiedztwie używający urządzeń elektrycznych działających na częstotliwości sygnału 868 MHz mogą również powodować zakłócenia. Gdy sygnał 868 MHz zostanie odebrany poprawnie, nie otwieraj ponownie pokrywy baterii czujnika lub stacji meteorologicznej, ponieważ baterie mogą wyskoczyć ze styków i wymusić fałszywe resetowanie. Jeśli zdarzy się to przypadkowo, zresetuj wszystkie jednostki (patrz "Konfiguracja" powyżej), w przeciwnym razie mogą wystąpić problemy z transmisją. Zasięg nadawania wynosi około 100 metrów od czujnika temperatury i wilgotności do stacji pogodowej (w otwartej przestrzeni). Zależy to jednak od otaczającego środowiska i poziomów zakłóceń. Jeśli odbiór nie jest możliwy pomimo zaobserwowania tych czynników, wszystkie jednostki systemowe muszą zostać zresetowane (patrz "Konfiguracja" powyżej). Ustawienie stacji pogodowej Strona 14 z 20

15 Stacja pogodowa zapewnia możliwość montażu na stole lub na ścianie. Przed montażem na ścianie sprawdź, czy dane zewnętrzne mogą być odbierane z żądanych lokalizacji. Montaż ścienny 1. Zamocuj śrubę (nie wchodzi w skład zestawu) w żądaną ścianę, pozostawiając łeb śruby wystający na około 5 mm. 2. Umieść stację pogodową na śrubie, używając otworu z tyłu. Delikatnie pociągnij stację pogodową w dół, aby zablokować śrubę na swoim miejscu. Ustawienie za pomocą rozkładanej podstawki: Rozkładana podstawa znajduje się z tyłu. Wyciągnij podstawkę z dolnej środkowej krawędzi stacji pogodowej, poniżej komory baterii. Po rozłożeniu podstawki należy ustawić stację pogodową w odpowiednim miejscu. Ustawienie czujnika temperatury i wilgotności Montaż powinien się odbyć w osłoniętym miejscu. Unikaj bezpośredniego deszczu i słońca. Czujnik temperatury i wilgotności można umieścić na dowolnej płaskiej powierzchni lub na ścianie za pomocą podstawki, która służy również jako podstawa lub podstawa do montażu na ścianie. Strona 15 z 20

16 Montaż ścienny 1. Przymocuj wspornik do żądanej ściany za pomocą śrub i plastikowych zaczepów. 2. Przymocuj czujnik do wspornika. Przed ostatecznym zamocowaniem czujnika do podstawy ściany, ustaw wszystkie jednostki w żądanych miejscach, aby sprawdzić, czy odczyty temperatury i wilgotności na zewnątrz są dostępne. Jeśli sygnał nie zostanie odebrany, przenieś czujnik temperatury i wilgotności lub stację pogodową, ponieważ może to pomóc w odbiorze sygnału. Czyszczenie i konserwacja - Należy unikać ekstremalnych temperatur, wibracji i wstrząsów, ponieważ mogą one spowodować uszkodzenie urządzenia oraz niedokładne prognozy i odczyty. - Podczas czyszczenia wyświetlacza i obudów należy używać tylko miękkiej wilgotnej szmatki. Nie należy używać rozpuszczalników ani środków do szorowania, ponieważ mogą one oznaczać ekran LCD i obudowy. - Nie zanurzaj urządzenia w wodzie. - Natychmiast usuwaj wszystkie baterie o niskim poborze mocy, aby uniknąć wycieków i uszkodzeń. Wymień tylko na nowe baterie zalecanego typu. - Nie podejmuj żadnych prób naprawy urządzenia. Zwróć urządzenie pierwotnego punktu zakupu do naprawy przez wykwalifikowanego inżyniera. Otwieranie i manipulowanie przy urządzeniu może spowodować utratę gwarancji. - Nie narażaj urządzeń na ekstremalne i gwałtowne zmiany temperatury, może to prowadzić do szybkich zmian prognoz i odczytów, a tym samym do zmniejszenia ich dokładności. Rozwiązywanie problemów Jeśli w aplikacji nie wyświetlają się odczyty czujnika, sprawdź, czy zielona dioda LED na bramce świeci światłem ciągłym. Jeśli nie, sprawdź, czy: - Bramka jest prawidłowo podłączona do wtyczki zasilania, routera i jest włączona. - Uruchom ponownie stację, wyjmując baterie na minutę i wkładając ponownie, aby ponownie uruchomić urządzenie. - Twój telefon jest podłączony do Internetu. - Sygnał osłabiają grube ściany i sufity. Uruchom urządzenie w pobliżu bramki, a następnie znajdź odpowiednie miejsce. Strona 16 z 20

17 Więcej informacji i szczegółowe instrukcje można znaleźć w aplikacji "Informacje" lub na stronie Deklarację zgodności można znaleźć na stronie: Specyfikacja techniczna Zalecany zakres temperatur pracy. od 5ºC do 40º Zakres pomiaru temperatury: Wewnętrznej.. -9,9ºC do +99,9ºC z podziałką 0,1ºC (Symbol "OF.L" wyświetla się, jeśli poza tym zakresem) Zewnętrznej.. -39,9 C do C z podziałką 0,1 C (Symbol "OF.L" wyświetla się, gdy poza tym zakresem, Symbol "---" wyświetla się, jeśli brak sygnału nadajnika) Zakres pomiaru wilgotności: Zakres wilgotności wewnętrznej.. 20% do 95% z 1% podziałką (wyświetla "- -" jeśli temperatura jest OL.F; wyświetla "19%", jeśli <20% i "96%", jeśli> 95%) Zakres wilgotności zewnętrznej.. 1% do 99% z 1% podziałką (wyświetla "- -", jeśli temperatura zewnętrzna wynosi OF.L; wyświetl 1%, jeżeli <1% i 99%, jeśli> 99%) Częstotliwości sprawdzania danych: Pomiary temperatury wewnętrznej co 2 minuty Odbiór temperatury zewnętrznej....co 2 minuty Transmisja do bramki..co 6 minut Zasięg transmisji.do 100 metrów (otwarta przestrzeń) Pobór mocy (rekomendowane baterie alkaiczne): Stacja pogodowa..3 x AAA, IEC, LR3 1,5V Czujnik zewnętrzny 2 x AA, IEC, LR6, 1,5V Wymiary (dł x szer x wys): Stacja pogodowa.170,8 x 28,3 x 127 mm Czujnik zewnętrzny. 38,2 x 21,2 x 128,3 mm Oświadczenie odpowiedzialności - Odpady elektryczne i elektroniczne zawierają niebezpieczne substancje. Utylizacja odpadów elektronicznych w dzikim kraju i / lub na niedozwolonych obszarach mocno niszczy środowisko. - Skontaktuj się z lokalnymi i / lub regionalnymi władzami, aby uzyskać adresy legalnych wysypisk śmieci przy selektywnej zbiórce. - Wszystkie instrumenty elektroniczne muszą od tej pory być poddane recyklingowi. Użytkownik bierze czynny udział w ponownym wykorzystaniu, recyklingu i odzyskiwaniu odpadów elektrycznych i elektronicznych. - Nieograniczone usuwanie odpadów elektronicznych może wyrządzić szkodę zdrowiu publicznemu i jakości środowiska. - Zgodnie z informacją podaną na pudełku prezentowym i etykietą na produkcie, należy przeczytać "Instrukcję użytkownika" - wysoce zalecane z korzyścią dla użytkownika. Tego produktu nie można jednak wyrzucać do punktów zbiórki śmieci ogólnych. Strona 17 z 20

18 - Producent i dostawca nie mogą ponosić odpowiedzialności za jakiekolwiek błędy Odczyty i wszelkie konsekwencje, które wystąpią, powinny mieć miejsce przy niedokładnym czytaniu. - Ten produkt jest przeznaczony do użytku domowego tylko jako wskazanie temperatury. - Ten produkt nie może być używany do celów medycznych ani do celów publicznych. - Specyfikacje tego produktu mogą ulec zmianie bez wcześniejszego powiadomienia. - Ten produkt nie jest zabawką. Należy trzymać go z dala od dzieci. - Żadna część tego podręcznika nie może być powielana bez pisemnej zgody producenta Środki ostrożności - To urządzenie główne przeznaczone jest do użytku tylko w pomieszczeniach. - Nie narażaj urządzenia na nadmierną siłę lub wstrząsy. - Nie wystawiaj urządzenia na działanie ekstremalnych temperatur, bezpośredniego światła słonecznego, kurzu lub wilgoci. - Nie zanurzaj urządzenia w wodzie. - Unikaj kontaktu z wszelkimi materiałami żrącymi. - Nie należy wrzucać tego urządzenia do ognia, ponieważ może eksplodować. - Nie otwieraj wewnętrznej obudowy tylnej ani nie manipuluj przy jakichkolwiek elementach tego urządzenia. Środki ostrożności dotyczące baterii i akumulatorów - Przeczytaj uważnie wszystkie instrukcje przed użyciem. - Używaj tylko baterii alkalicznych, a nie akumulatorów. - Włóż baterie prawidłowo, dopasowując biegunowość (+/-). - Zawsze wymieniaj kompletny zestaw baterii. - Nigdy nie mieszaj zużytych i nowych baterii. - Wyjmij wyczerpane baterie natychmiast. - Wyjmij baterie, gdy nie są używane. - Nie ładuj ponownie i nie wrzucaj baterii do ognia, ponieważ mogą eksplodować. - Upewnij się, że baterie są przechowywane z dala od metalowych przedmiotów, ponieważ kontakt może spowodować zwarcie. - Unikaj wystawiania baterii na działanie ekstremalnej temperatury, wilgotności lub bezpośredniego światła słonecznego. - Trzymaj wszystkie baterie poza zasięgiem dzieci. Są zagrożeniem zadławienia. Utylizacja a) Produkt Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z Strona 18 z 20

19 odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie. b) Akumulatory Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie). Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz przyczynić się do ochrony środowiska. Rozpatrzenie obowiązku zgodnie z prawem baterii Wyładowane baterie nie należą do odpadów domowych, ponieważ mogą powodować szkody dla zdrowia i środowiska. Możesz zwrócić zużyte akumulatory/ baterie do punktu sprzedaży lub punktu zbiórki. Jako użytkownik końcowy jesteś zobowiązany przez prawo do zaniesienia zużytych baterii do dystrybutorów lub punktów zbiórki. Jest to publikacja Conrad Electronic SE, Klaus-Conrad-Str. 1, D Hirschau ( Wszelkie prawa, w tym tłumaczenie zastrzeżone. Powielanie za pomocą dowolnej metody, np. kserokopia, mikrofilmowanie lub przechwytywanie w systemach przetwarzania danych elektronicznych wymaga uprzedniej pisemnej zgody redaktora. Przedruk także częściowo jest zabroniony. Niniejsza publikacja przedstawia stan techniczny w momencie drukowania. Strona 19 z 20

20 Prawa autorskie 2017 przez Conrad Electronic SE. Strona 20 z 20
