Charakterystyka. "RАМ bох" obudowy poliwęglanowe do stosowania w przemyśle

Transkrypt

1 1

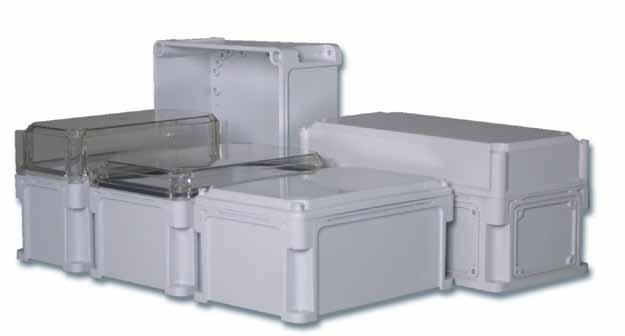

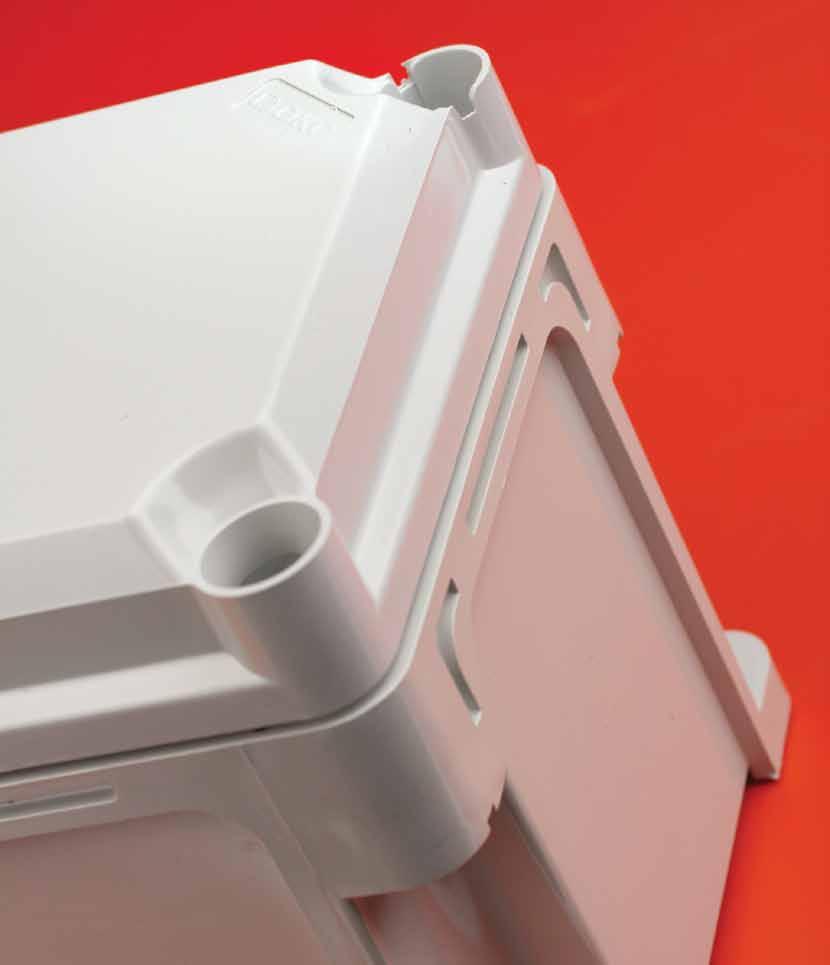

2 Charakterystyka "RАМ bох" obudowy poliwęglanowe do stosowania w przemyśle Obudowy do stosowania w przemyśle "RАМ bох" są wykonane z poliwęglanu. Materiał ten cechuje duża odporność na uszkodzeniamechaniczne, korozję i ogień. Zalety poliwęglanu: odporność na uszkodzenia mechaniczne odporność na korozję odporność na ogień (materiał samogasnący) odporność na promieniowanie UV wysoki stopien (IР67) pełna izolacja mała masa i wygodna instalacja odporność na temperaturę Zalety serii "RAMbox": asortyment obudów obejmuje 144 różnych typów przezroczyste pokrywy możliwość tworzenia konstrukcji modułowych (wyjmowane ścianki) możliwość montażu różnych urządzeń w obudowach kompatybilność z innymi liniami produktów firmy DKC pełny wybór akcesoriów Zastosowania: tablice rozdzielcze przemysł urządzenia windowe oświetlenie zewnętrzne zewnętrzne systemy zabezpieczeń instalacje wentylacyjne linie kolejowe, elektryczny transport miejski 2

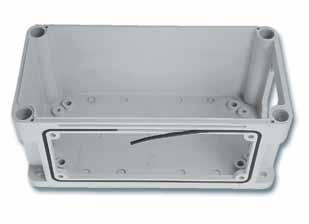

3 Charakterystyka Grupa RAMbox-główne elementy Standardowy kolor głównych elementów produktów RAMbox to RAL 7035 (szary) (z wyjątkiem pokryw wykonanych z przezroczystegopoliwęglanu). Element bazowy Grupa RAMbox obejmuje 9 wymiarów elementów bazowych. Elementy bazowe są tej samej wysokości (125 mm), jednak różnią siędługością i szerokością. Dostępne są 2 rodzaje: z wyjmowanymi ściankami i ze ściankami stałymi. Można tworzyć konstrukcjemodułowe do zabudowy panelowej, wykorzystując w tym celu obudowy ze ściankami stałymi. Wszystkie wymiary elementów bazowych (długość i szerokość) są podzielne przez 100, co bardzo ułatwia zabudowę wystającą ipanelową konstrukcji modułowych. Na spodzie elementu bazowego znajdują się otwory na wkładki gwintowe (M6), co umożliwia szybkie i wygodne mocowanie szyn DIN,płyt montażowych oraz innego wyposażenia. Pokrywa Obudowę można zakupić z pokrywami o różnych wysokościach (21, 35, 70, 110 mm), jeśli istnieje potrzeba różnicowania wysokościobudowy. Dostępne są pokrywy z przezroczystego lub nieprzezroczystego poliwęglanu. Uszczelka poliuretanowa zapewnia wysoki stopień IP (IP67). Pokrywa mocowana jest do elementubazowego za pomocą śrub ( z wyjątkiem pokrywy o wysokości 21 mm) Obudowy z stałymi ściankami Obudowy z ściankami wyjmowanymi Pokrywa o różnych wysokościach 3

4 Charakterystyka Charakterystyka Stopień IP IP 67 Stopień IK (6 Jouli) IK 08 (6 Jouli) Klasa izolacji II Materiał obudowy Poliwęglan Materiał uszczelki Poliuretan Zakres temperatur montażu 40 С +60 С Zakres temperatur pracy 80 С +100 С Przez krótki czas do +120 С Napięcie robocze/napięcie znamionowe 650V / 1000V Poliwęglan nieprzezroczysty szary Per policarbonato trasparente Kolor gray RAL 7035 Klasa ognioodporności (UL 94) V0 V2 Próba zapłonu od rozgrzanego przewodu 960 С 750 С Podstawowe własności techniczne poliwęglanu Parametr Metoda Jednostka miary NieprzezroczystyPC PrzezroczystyPC Gęstość ISO 1183 g/cm 3 1,21 1,20 Moduł sprężystości przy rozciąganiu ISO 178 МPa Odporność na rozerwanie ISO 178 МPa Współczynnik rozciągania ISO 527 МPa Rozciąganie zrywające ISO 527 % >100 >100 Odporność na uderzenie (próbka karbowana 3,2 mmwedług Izoda 23º С)º С ISO 180/4a J/M Odporność na uderzenie (próbka karbowana 3,2 mmwedług Izoda -30º С)º С ISO 180/4a J/M Temperatura mięknienia według Vicata 9,8 Н ISO 306/A С Temperatura mięknienia według Vicata 49 Н ISO 306/B С Temperatura degradacji termicznej ISO R 75 С Temperatura redukcji С > 260 > 260 Temperatura max stress termico prolungato IEC 216 С Stała dielektryczna 106Hz DIN Wytrzymałość na przebicie DIN KV/mm Oporność powierzchniowa DIN Оhm Odporność poliwęglanu na uszkodzenia chemiczne Czynnik Stężenie, % Temperatura, С PC aceton 20 x amoniak 20 x benzen 20 x woda destylowana 20 * etanol * heksan 20 * wodorotlenek sodu x chlorek metylenu x kwas chlorowodorowy * kwas borny * kwas octowy 5 20 * kwas siarkowy * kwas siarkowy * olej medyczny 20 * metanol x propan * benzyna czysta 20 * alkohol butylowy * alkohol dietylowy 20 x nadtlenek wodoru * tetrachlorek węgla 20 x olej transformatorowy 20 * nadmanganian potasu * * -odporne na uszkodzenia chemiczne X -nie odporne na uszkodzenia chemiczne 4

5 Charakterystyka Normy i certyfikaty: - Rosja: - GOST R NPB (Odporność na ogień) Odczytywanie kodu Podstawowe informacje o wymiarach i pozostałe dane obudowy można odczytać z jej kodu. Przykład Wysokość pokrywy 21 mm obudowy Długość podstawy 300 mm Szerokośc podstawy 150 mm Pierwsza liczba Typ serii: RAM BOX Druga liczba długość (identyczna dla elementu bazowego i pokrywy) мм мм мм Trzecia liczba szerokość (identyczna dla elementu bazowego i pokrywy) мм мм мм мм мм Czwarta liczba Wysokość pokrywy 2 21 мм 3 35 мм 7 70 мм мм Piąta liczba Typ elementu bazowego 0 Ścianki stałe 1 Ścianki wyjmowane Szósta liczba Typ pokrywy 0 Nieprzezroczysty 1 Przezroczysty 5

6 Asortyment Obudowy z nieprzezroczystą pokrywą i stałymi ściankami Wysokość obudowy 146 mm (wysokość pokrywy х150х х200х * 300х300х x200x * 400x300x * 400x400x * 600x300x * 600x400x146 Wysokośc obudowy 160 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x * 600x300x * 600x400x * 600x600x160 Wysokość obudowy 195 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x x300x x400x x600x195 Wysokość obudowy 235 mm (wysokość pokrywy * 300x200x * 300x300x * 400x200x * 400x300x * 400x400x x300x x400x * 600x600x235 * Na życzenie 6

7 Asortyment Obudowy z przezroczystą pokrywą i stałymi ściankami Wysokość obudowy 146 mm (wysokość pokrywy х150х x200x * 300x300x x200x * 400x300x * 400x400x * 600x300x * 600x400x146 Wysokość obudowy 160 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x * 600x300x * 600x400x * 600x600x160 Wysokość obudowy 195 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x x300x x400x x600x195 Wysokość obudowy 235 mm (wysokość pokrywy * 300x200x * 300x300x * 400x200x * 400x300x * 400x400x x300x x400x * 600x600x235 * Na życzenie 7

8 Asortyment Obudowy z nieprzezroczystą pokrywą i wyjmowanymi ściankami Wysokość obudowy 146 mm (wysokość pokrywy х150х x200x * 300x300x x200x * 400x300x * 400x400x * 600x300x * 600x400x146 Wysokość obudowy 160 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x * 600x300x * 600x400x * 600x600x160 Wysokość obudowy 195 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x x300x x400x x600x195 Wysokość obudowy 235 mm (wysokość pokrywy * 300x200x * 300x300x * 400x200x * 400x300x * 400x400x x300x x400x * 600x600x235 * Na życzenie 8

9 Asortyment Obudowy z przezroczystą pokrywą i wyjmowanymi ściankami Wysokość obudowy 146 mm (wysokość pokrywy х150х x200x * 300x300x x200x * 400x300x * 400x400x * 600x300x * 600x400x146 Wysokość obudowy 160 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x * 600x300x * 600x400x * 600x600x160 Wysokość obudowy 195 mm (wysokość pokrywy х150х x200x x300x x200x x300x x400x x300x x400x x600x195 Wysokość obudowy 235 mm (wysokość pokrywy * 300x200x * 300x300x * 400x200x * 400x300x * 400x400x x300x x400x * 600x600x235 * Na życzenie 9

10 Caratteristiche Per coperchi di altezza 21 mm Rivetti con filettatura interna M6 per montaggio all interno della base Viti in plastica per fissaggio coperchio alla base Rivetti per viti in plastica Dimensione Numero inserti nel set, pz. 300х х х х х х х х х

11 Caratteristiche Per coperchi di altezza 35, 70, 110 мм Rivetti con filettatura interna M6 per montaggio all interno della base Viti in plastica per fissaggio del coperchio alla base Tappi Dimensione Numero inserti nel set, pz. 300х х х х х х х х х

12 Akcesoria Zawiasy Zawiasy stosuje się, kiedy zachodzi potrzeba częstego dostępu do skrzynki. Zawiasy można zamontować na pokrywach owysokości 35, 70, 110mm Nazwa Zestaw zawiasów, typ Zestaw zawiasów, typ Zestaw zawiasów, typ 3 Zestaw zawiera: Zawiasy 2 szt. Wkręty samogwintujące do montażu na skrzynkach 8 szt. Zestaw zawiasów, typ 1 Zestaw zawiasów, typ 2 Zestaw zawiasów, typ 3 Pokrywa z kołnierzem Nazwa Wymiary Pokrywa z kołnierzem typ А 73х Pokrywa z kołnierzem typ B 123х Pokrywa z kołnierzem typ C 223х88 Zestaw zawiera: Pokrywa z kołnierzem 1 szt. Śruby do zamocowania na pokrywie 4 szt. Uwaga: aby zachować stopień IP, należy zamontować uszczelkę (kod ) 12

13 Akcesoria Wkładki gwintowane M6 Nazwa ilość w opakowaniu Wkładki gwintowane(m6) 10 szt. Śruby M6 (do montażu urządzeń w obudowie) Nazwa ilość w opakowaniu Śruby M6 10 szt. Śruby i nakrętki do łączenia obudów Nazwa ilość w opakowaniu Viti 10 szt Dadi 10 szt. Uszczelki poliuretanowe Nazwa ilość w opakowaniu Guarnizione 3 mt Dławiki, IP55 Średnica wewn., мм Średnica otworu montażowego, мм ilość w opakowaniu

14 Akcesoria Płyta montażowa Wymiary Grubość stali x150 1, x200 1, x300 1, x200 1, x300 1, x400 1, x300 1, x400 1, x600 1,5 Przykłady 14

15 Instrukcje montażu Montaż naścienny Umocować obudowę na ścianie Umocować obudowę na ścianie Widok ogólny Dławice montażowe do kabli Wywiercić otwory Zamocować dławice do kabli Włożyć rurkę lub kabel do dławicy Tworzenie konstrukcji modułowychpodczas tworzenia kosntrukcji modułowych zwrócić uwagę na kompatybilność rozmiarów kołnierza. Odłupać plastik z otworów na śruby łączące zdemontować kołnierz Zamontować wkładki gwintowe Zamontować uszczelki, aby zapewnićwłaściwy stopień IP Połączyć obudowy Zamontować śruby łączące i nakrętki,oraz szyny DIN. 15

16 16 Zastosowania

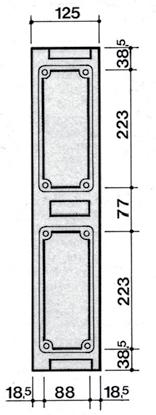

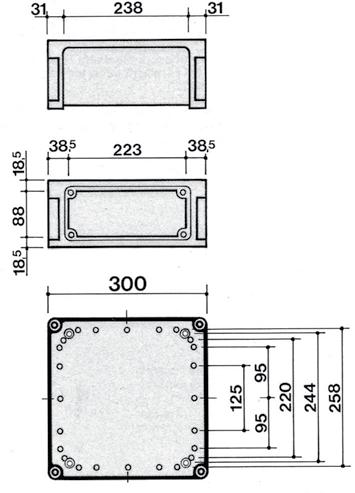

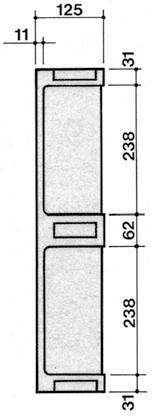

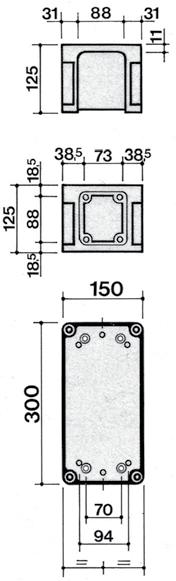

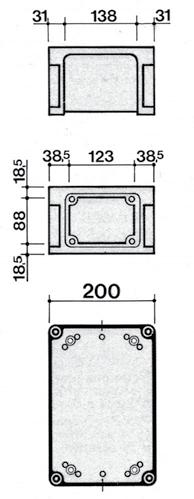

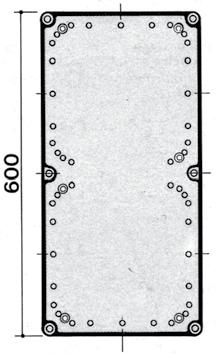

17 Wymiary Wymiary Ścianki stałe Ścianki wyjmowane 17

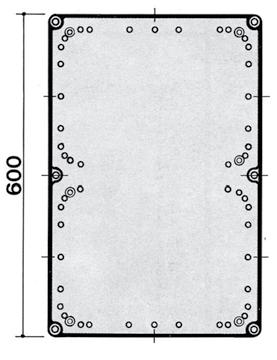

18 Wymiary Wkładkigwintowane 18

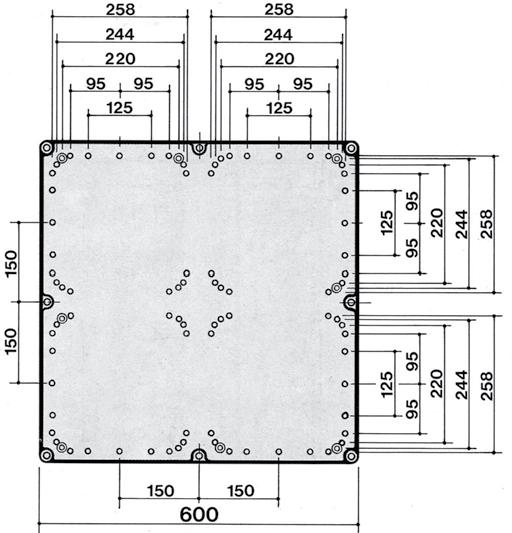

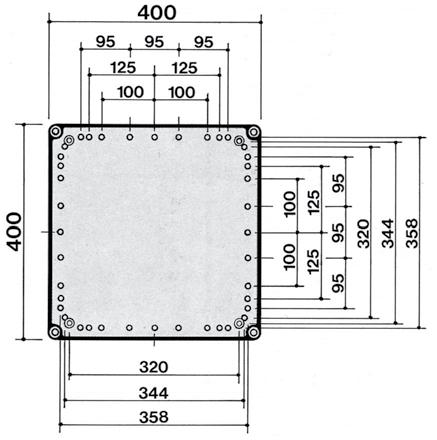

19 Wymiary 19

20 Wymiary Pokrywa Wysokość (H) 21 mm Wysokość (H) L L P P H L L L P H P P 20

21 Wymiary Płyta montażowa 300х150 мм 300х200 мм 300х300 мм 400х200 мм 21

22 Wymiary 400х300 мм 400х400 мм 600х300 мм 600х400 мм 600х600 мм 22

23 Indeks Strona Strona Strona
