Wideorejestrator jazdy UHD/WiFi NavGear MDV-2850 (NX4282) INSTRUKCJA OBSŁUGI

Transkrypt

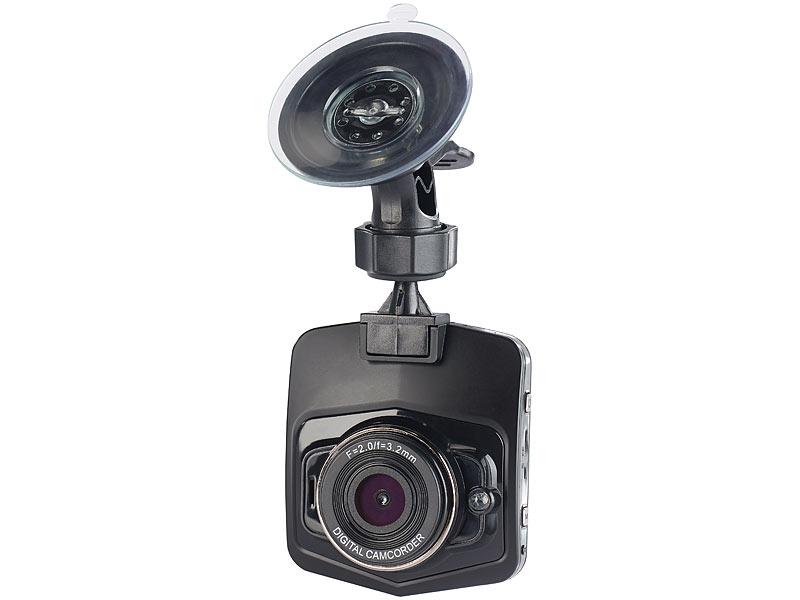

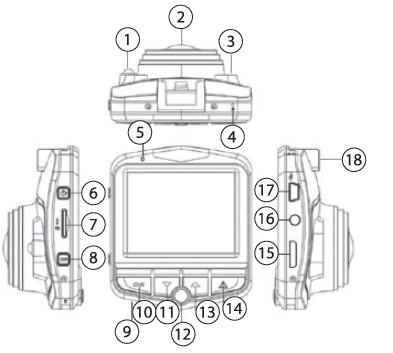

1 Wideorejestrator jazdy UHD/WiFi NavGear MDV-2850 (NX4282) INSTRUKCJA OBSŁUGI Zawartość zestawu: kamera 4K uchwyt zasilacz kabel USB instrukcja obsługi. Dodatkowo potrzebne: karta microsd klasa 10, do 32 GB, FAT32. Szczegóły produktu 1. Dioda LED 2. Obiektyw aparatu 3. Głośnik 4. Przycisk resetowania 5. Dioda LED pracy 6. Przycisk ON / OFF 7. Gniazdo kart microsd 8. Przycisk [M] 9. Mikrofon 10. Przycisk [OK] 11. Przycisk [ ] 12. Przycisk [P] 13. Przycisk [ ] 14. Przycisk awaryjnego zasilania 15. Port Mini-HDMI 16. Gniazdo AV 17. Port Mini-USB 18. Złącze uchwytu 1

2 PRZYGOTOWANIE URZĄDZENIA Wkładanie i formatowanie karty WSKAZÓWKA: Przed włożeniem lub wyjęciem karty pamięci należy upewnić się, że urządzenie jest wyłączone. W przeciwnym razie może dojść do utraty danych. 1. Włóż kartę microsd klasy 10 (do 32 GB) do gniazda kart pamięci kamery. Złote metalowe styki karty pamięci powinny być skierowane w kierunku obiektywu aparatu. Naciśnij lekko na kartę. 2. Podłącz rejestrator do odpowiedniego źródła zasilania. Powinien uruchomić się natychmiast. Rozpocznie się nagrywanie wideo. 3. Naciśnij trzy razy przycisk [M]. Wyświetlana jest ikona Ustawienia (zębatka). 4. Naciśnij przycisk [OK]. Znajdujesz się teraz w menu Ustawienia wideo. 5. Naciśnij ponownie trzy razy przycisk [M], aby wejść do ustawień systemowych. 6. Wybierz za pomocą przycisków [ ] i [ ] menu Format. Następnie naciśnij przycisk [OK], aby potwierdzić. 7. Za pomocą przycisków [ ] i [ ] wybierz Bestätigen (potwierdź), a następnie naciśnij przycisk [OK]. Włożona karta microsd jest sformatowana. Spowoduje to usunięcie wszystkich danych zapisanych na karcie bezpowrotnie. Zostaniesz automatycznie przywrócony do ustawień systemu. WSKAZÓWKA Naciśnij na kartę microsd lekko, aż wyskoczy, a następnie wyciągnij ją. 2

3 MONTAŻ 1. Odłącz rejestrator od zasilania. Jeśli to konieczne, należy przytrzymać przycisk ON / OFF, aż ekran wyłączy się. 2. Oczyść powierzchnię szyby, na której chcesz umieścić mocowanie kamery w celu usunięcia kurzu i brudu. 3. Usuń folię ochronną z przyssawki. 4. Dociśnij przyssawkę w miejscu, w którym chcesz umieścić mocowanie. 5. Naciśnij na dźwignię, aż zaskoczy do końca. 6. Zamocuj kamerę na uchwycie przytwierdzonym do szyby. Upewnij się, że kamera zamocowana jest stabilnie. 7. Poluzuj nakrętkę mocującą i umieść kamerę w żądanym położeniu. Następnie dokręć nakrętkę mocującą. 8. Podłącz kamerę kablem zasilającym do gniazda zapalniczki w samochodzie. UWAGA! Przełóż kabel do gniazdka zapalniczki pojazdu tak, aby nie przeszkadzał w czasie jazdy, lub tak aby mieć dobrą widoczność. WSKAZÓWKA: Należy pamiętać, że bateria posiada funkcję bufora (bardzo ograniczony czas) jest ona wykorzystywana przede wszystkim do zasilania awaryjnego w przypadku przerwy w zasilaniu adapterem. Dlatego długotrwałe stosowanie jest możliwe tylko przy użuciu zasilania z gniazda zapalniczki. UŻYTKOWANIE Po włączeniu silnika rejestrator natychmiast rozpoczyna nagrywanie wideo. Kamerę można również włączać i wyłączać ręcznie. Należy przytrzymać przycisk ON / OFF przez trzy sekundy. Dioda zasilania powinna zacząć migać na kolor czerwono niebieski. Nagrywanie wideo zaczyna się natychmiast, a niebieska dioda LED będzie migać podczas nagrywania. UWAGA! Upewnij się, że data i godzina kamery ustawiona jest prawidłowo (patrz Ustawienia (System-Einstellungen)). 3

4 WSKAZÓWKA: Dostęp do zapisanych plików masz bezpośrednio z karty pamięci. Wyjmij kartę pamięci z kamery i umieść ją za pomocą adaptera w swoim komputerze, aby móc zobaczyć zapisane dane. TRYB WIDEO Po włączeniu rejestrator znajduje się w trybie wideo. Nagrywanie wideo rozpoczyna się automatycznie, gdy urządzenie jest podłączone do zasilania. 1. Znacznik czasu 2. Tryb kamery 3. Rozdzielczość video 4. G-sensor 5. Wartość G-sensora 6. Karta pamięci 7. WiFi 8. Zasilanie / akumulator 9. Data i czas 10. Nagrywanie w pętli 11. Dźwięk Przycisk Znaczenie Dioda LED pracy [OK] [ ] [ ] przytrzymany przez 2 sekundy Rozpoczęcie / zakończenie nagrywania Włączanie / wyłączanie wyświetlacza Włączanie / wyłączanie trybu parkowania Miga / świeci się na niebiesko Świeci się na niebiesko Świeci się na niebiesko [M] Zmiana na tryb zdjęć Świeci się na niebiesko Przycisk bezpieczeństwa [P] ON / OFF Chroni bieżące nagranie przed nadpisaniem Miga na niebiesko Włączanie / wyłączanie WLAN Świeci się na niebiesko Włączanie / wyłączanie oświetlenia LED Świeci się na niebiesko 4

5 Ustawienia wideo Naciśnij kilkakrotnie przycisk [M], aż na wyświetlaczu pojawi się następujący symbol: Naciśnij przycisk [OK]. Jesteś teraz w menu ustawień wideo. Wybieranie opcji / pozycji menu Za pomocą przycisków [ ] i [ ] wybierz żądany element menu lub opcję. Potwierdzanie wyboru Potwierdź wybór przyciskiem [OK]. Opuszczanie menu Naciśnij przycisk [M], aby powrócić do wyższego poziomu menu. Naciśnij przycisk [M], aż znak X zostanie podkreślony w górnym pasku. Następnie naciśnij przycisk [OK], aby wyjść z menu ustawień. Rozdzielczość wideo (Videoauflösung) Dźwięk wideo (Video Ton) Nagrywanie wideo w trybie poklatkowym (Zeitraffer Videoaufnahme) Nagrywanie w pętli (Loop-Aufnahme) Nagrywanie w zwolnionym tempie (Aufnahme in Zeitlupe) Detekcja ruchu (Bewegungserkennung) Ustaw żądaną rozdzielczość wideo. Użyj przycisku [OK], aby włączyć lub wyłączyć mikrofon. Ustaw funkcję zwłoki czasowej lub wyłącz ją. Ustaw interwał czasowy. Ustaw rozdzielczość wideo nagrywania w zwolnionym tempie lub wyłącz funkcję. Użyj przycisku [OK], aby włączyć lub wyłączyć tę funkcję. WSKAZÓWKA Wśród trzech następujących funkcji można aktywować tylko jedną z nich: nagrywanie wideo w trybie poklatkowym, nagrywanie w pętli i nagrywanie w zwolnionym tempie. 5

6 Tryb wykrywania ruchu Ten tryb nagrywania jest odpowiedni, np. jako monitoring, gdy jesteś poza samochodem. Włącz wykrywanie ruchu w menu ustawień wideo (Bewegungserkennung). Gdy tylko rejestrator wykryje ruch, nagrywanie wideo rozpocznie się automatycznie. Nagrywanie chronione przed usunięciem Jeśli ustawiona wartość czujnika G (patrz Ustawienia systemowe) zostanie przekroczona, np. w przypadku kolizji, automatycznie tworzy się nagranie wideo tylko do odczytu. TRYB ZDJĘĆ W trybie wideo naciśnij przycisk [M], aby przejść do trybu fotografowania. 1. Tryb kamery (tryb zdjęć) 2. Rozdzielczość zdjęcia 3. Liczba pozostałych zdjęć 4. Karta pamięci 5. WLAN 6. Zasilanie / akumulator 7. Zancznik czasu 8. Timer nagrywania Przycisk Znaczenie Dioda LED pracy [OK] [ ] Robienie zdjęcia, uruchamianie / zatrzymywanie nagrywania seryjnego Włączanie / wyłączanie wyświetlacza Świeci się na niebiesko Świeci się na niebiesko [ ] Brak funkcji ---- [P] Włączanie / wyłączanie WLAN Świeci się na niebiesko Przycisk bezpieczeństwa Brak funkcji ---- ON / OFF Włączanie / wyłączanie oświetlenia LED Świeci się na niebiesko 6

7 Ustawienia zdjęć Naciśnij kilkakrotnie przycisk [M], aż na wyświetlaczu pojawi się następujący symbol: Naciśnij przycisk [OK]. Jesteś teraz w menu Ustawienia wideo. Przyciśnij przycisk [M], aby przejść do menu ustawień zdjęć. Wybieranie opcji / pozycji menu Za pomocą przycisków [ ] i [ ] wybierz żądany element menu lub opcję. Potwierdzanie wyboru Potwierdź wybór przyciskiem [OK]. Opuszczanie menu Naciśnij przycisk [M], aby powrócić do wyższego poziomu menu. Naciśnij przycisk [M], aż znak X zostanie podkreślony w górnym pasku. Następnie naciśnij przycisk [OK], aby wyjść z menu ustawień. Ustawienia pikseli Czas nagrywania Automatyczny Ustaw żądaną rozdzielczość zdjęcia. Im wyższe ustawienie, tym więcej miejsca zajmuje zdjęcie. Ustaw timer dla wykonywania zdjęć. Czasomierz jest aktywowany przez naciśnięcie przycisku [OK]. Po upływie tego czasu zostanie zrobione zdjęcie. Ustaw timer dla nagrywania seryjnego. Uruchom timer naciskając przycisk [OK]. Po upłynięciu czasu zdjęcie zostanie zrobione i licznik zostanie ponownie uruchomiony. Proces ten jest powtarzany do momentu zatrzymania nagrywania seryjnego przez ponowne naciśnięcie przycisku [OK]. Tryb odtwarzania W trybie zdjęć naciśnij przycisk [M], aby przejść do trybu odtwarzania. Otwórz zapisane nagrania i odtwarzaj obrazy w trybie odtwarzania. Za pomocą przycisków [ ] i [ ] wybierz żądane nagranie. Aby rozpocząć odtwarzanie nagrywania wideo naciśnij przycisk [OK]. 7

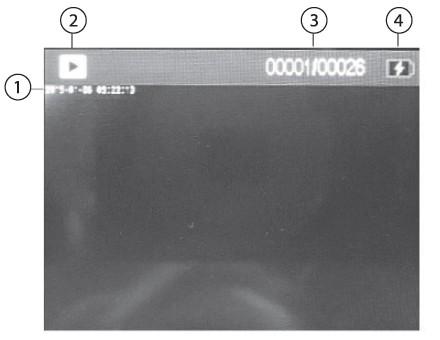

8 1. Znacznik czasu 2. Tryb kamery (tryb odtwarzania) 3. Numer nagrania / wszystkie nagrania 4. Zasilanie / akumulator Ustawienia kamery 1. Naciśnij kilkakrotnie przycisk [M], aż na wyświetlaczu pojawi się następująca ikona: 2. Naciśnij przycisk [OK]. 3. Naciśnij dwukrotnie przycisk [M]. Jesteś teraz w menu ustawień kamery. Wybieranie opcji / pozycji menu Za pomocą przycisków [ ] i [ ] wybierz żądany element menu lub opcję. Potwierdzanie wyboru Potwierdź wybór przyciskiem [OK]. Opuszczanie menu Naciśnij przycisk [M], aby powrócić do wyższego poziomu menu. Naciśnij przycisk [M], aż znak X zostanie podkreślony w górnym pasku. Następnie naciśnij przycisk [OK], aby wyjść z menu ustawień. Oświetlenie (Belichtung) Balans bieli (Weißabgleich) Rotacja obrazu (Bildrotation) Ustaw żądaną wartość. Kolory różnią się w różnych temperaturach barw. Oko ludzkie automatycznie koryguje tę różnicę. Ustaw żądany balans bieli, aby dopasować kolor do temperatury otoczenia. Odwróć obraz wyświetlany do góry nogami. Użyj przycisku [OK], aby włączyć lub wyłączyć tę funkcję. 8

9 WLAN Częstotliwość źródła światła (Lichtquellenfrequenz) Automatyczny wygaszacz ekranu (Autom. Bildschirmschoner) Automatyczne wyłączanie (Autom. Abschaltung) Znak wodny czasu (Zeit Wasserzeichen) Włącz lub wyłącz funkcję Wi-Fi używając przycisku [OK]. Dostosuj odpowiednią częstotliwość, aby uniknąć szumów obrazu. Ustaw odstęp czasu, po którym zostanie włączony automatyczny wygaszacz ekranu. Ustaw odstęp czasu, po którym rejestrator automatycznie wyłączy się, jeśli nie nagrywa lub nie są wykonywane żadne czynności. Włącz lub wyłącz funkcję znacznika czasu. Jeśli funkcja jest włączona, nagrania są oznaczone znaczkiem czasu, zawierającym datę i godzinę. Ustawienia systemowe 1. Naciśnij kilkakrotnie przycisk [M], aż na wyświetlaczu pojawi się następująca ikona: 2. Naciśnij przycisk [OK]. 3. Naciśnij dwukrotnie przycisk [M]. Jesteś teraz w menu ustawień kamery. Wybieranie opcji / pozycji menu Za pomocą przycisków [ ] i [ ] wybierz żądany element menu lub opcję. Potwierdzanie wyboru Potwierdź wybór przyciskiem [OK]. Opuszczanie menu Naciśnij przycisk [M], aby powrócić do wyższego poziomu menu. Naciśnij przycisk [M], aż znak X zostanie podkreślony w górnym pasku. Następnie naciśnij przycisk [OK], aby wyjść z menu ustawień. Język (Sprache) Data i czas (Datum / Uhrzeit) Ustaw żądany język systemu. Za pomocą strzałek ustaw czas i datę. Naciśnij klawisz [OK], aby przejść do następnego pola wprowadzania. Naciśnij ponownie przycisk [OK] po wprowadzeniu sekund. Ustawienia są 9

10 Formatowanie (Format) Ustawienia fabryczne (Werkseinstellungen) Tryb parkowania (Parkmodus) zapisywane i powracasz do menu ustawień. Sformatuj włożoną kartę pamięci. Wszystkie dane zapisane na karcie microsd zostaną nieodwracalnie usunięte. Przywrócenie ustawień domyślnych. Użyj przycisku [OK], aby włączyć lub wyłączyć tę funkcję. G-sensor Ustaw czułość czujnika G. Dżwięk przycisków (Tastenton) Wersja oprogramowania Naciśnij przycisk [K], aby włączyć lub wyłączyć dźwięk. Informacja o wersji zainstalowanego oprogramowania. WIFI Podziel się nagraniami w czasie rzeczywistym, zarządzaj plikami zapisanymi na urządzeniu mobilnym lub steruj kamerą na odległość. UWAGA Aby korzystać z funkcji bezprzewodowej sieci LAN, pobierz i zainstaluj darmową aplikację XDV. Instalowanie aplikacji Wyszukaj w Sklepie Google Play (Android) lub App Store (ios) aplikację XDV i zainstaluj ją na swoim urządzeniu mobilnym. WSKAZÓWKA Nazwy pozycji menu mogą się nieznacznie różnić na Androidzie i ios. Połączenie WSKAZÓWKA Aby połączyć się z siecią WIFI, należy najpierw wyłączyć automatyczne wyłączanie urządzenia w ustawieniach kamery. 1. Włącz rejestrator. 2. Naciśnij przycisk [OK], aby zatrzymać nagrywanie. 10

11 3. Naciśnij przycisk [P], aby włączyć funkcję WLAN. Po krótkim czasie na ekranie pojawi się nazwa i hasło rejestratora. 4. Włącz funkcję WIFI w urządzeniu mobilnym. Wyszukaj na liście urządzeń nazwę rejestratora i połącz urządzenia. 5. Wpisz hasło kamery i naciśnij 'połącz' (Verbinden). 6. Włącz opisaną powyżej aplikację (XDV). Nazwa WiFi kamery pojawi się w sekcji podłączone urządzenia/sieci. 7. Naciśnij strzałkę obok nazwy sieci WIFI kamery. Zostaniesz przekierowany zakładki nagrań. Po krótkim czasie pojawi się obraz rejestratora. UWAGA: Ze względów bezpieczeństwa, po pierwszym połączeniu zalecana jest zmiana hasła do bezprzewodowej sieci WIFI kamery (Ustawienia WLAN). Sterowanie nagrywaniem za pośrednictwem aplikacji 1. W zakładce nagrywania w aplikacji ustaw żądany tryb nagrywania, dotykając odpowiednią ikonę:. VIDEO ZDJĘCIA CZUJNIK RUCHU 2. Ustaw parametry nagrywania, dotykając lub przeciągając kursor do żądanej pozycji na pasku. 3. Naciśnij wybraną ikonę jeszcze raz, aby rozpocząc nagrywanie. Aby zatrzymać nagrywanie w przypadku wybrania ikony video lub czujnika ruchu, należy nacisnąć ikonę jeszcze raz. Odtwarzanie nagranych filmów Aby odtworzyć zapisane nagrania na włożonej karcie microsd na urządzeniu mobilnym : 1. Naciśnij na dolnym pasku ikonę: 11

12 2. Naciśnij na górnym panelu zakładkę Gerät (urządzenie), aby uzyskać dostęp do plików z karty pamięci włożonej do rejestratora. 3. Naciśnij wybrany plik, aby go otworzyć. Steruj nagraniem wideo za pomocą przycisków. 4. Naciśnij strzałkę w lewo, aby powrócić do listy nagrań. Zarządzanie nagraniami Użyj aplikacji, aby ściągnąć lub usunąć zapisane nagrania. 1. Naciśnij na dolnym pasku aplikacji następującą ikonę: 2. Naciśnij na Motion DV / Gerät, aby uzyskać dostęp do plików zapisanych na karcie pamięci włożone do rejestratora. 12

13 3. Naciśnij prawy górny róg ekranu na hak. 4. Wciśnij żądaną akcję (Download / Löschen ściągnij / usuń). 5. Wybierz filmy naciskając na nie. Wybrane nagrania wyróżnione są kolorem. 6. Naciśnij na dole na Bestätigen, aby potwierdzić. Wybrane nagrania zostaną usunięte lub pobrane w zależności od wybranej opcji. Kolejno wrócisz do listy nagrań. Edycja ustawień rejestratora W aplikacji masz pełny dostęp do wszystkich ustawień kamery (ustawienia wideo, zdjęć, kamery i systemu). 1. Naciśnij poniższą ikonę na dole paska: 2. Ustawienia są wyświetlane w następującej kolejności: ustawienia wideo (Video Parameter), ustawienia zdjęć (Foto Parameter), ustawienia kamery (Kamera Parameter), ustawienia systemu (Geräte Parameter). 3. Wybierz strzałkę obok pozycji menu, aby zmienić wartości. Dotknij przycisku obok pozycji menu, aby włączyć funkcję (kolor) lub wyłączyć (szary). Parametry wideo Rozdzielczość wideo (Video-Auflösung) Włączony / wyłączony dźwięk (Ton an / aus) Ustaw żądaną rozdzielczość. Włącz lub wyłącz mikrofon. Nagrywanie poklatkowe (Zeitraffer-Aufnahme) Ustaw przedział czasowy nagrywania poklatkowego (off = wyłączony). Nagrywanie w pętli (Loop Record) Ustaw odstęp czasu nagrywania pętli (off = wyłączony). Tryb poklatkowy (Zeitraffer) Ustaw rozdzielczość trybu. Parametry zdjęć Rozdzielczość zdjęć (Bildauflösung) Ustaw żądaną rozdzielczość zdjęcia. Timer Ustaw odstęp czasu dla timera (off = wyłączony). Automatyczny (Auto) Ustaw odstęp czasu nagrywania seryjnego (off = dezaktywowany). Drama Shot Ustaw liczbę zdjęć wykonanych na sekundę (off 13

14 = wyłączony). Parametry kamery Oświetlenie (Belichtung) Balans bieli (Weißabgleich) WiFi Ustawienia WiFi (WiFi Einstellungen) Rotacja obrazu (Bilddrehung) Częstotliwość światła (Lichtfrequenz) Wskaźnik LED (LED-Anzeigelampe) Wygaszacz ekranu (Auto Bildschirmschoner) Znak wodny pliku (Datei Wasserzeichen) Synchronizacja czasu (Zeitsynchronisation) Ustaw żądaną wartość. Ustaw wartość. Włącz funkcję WLAN (kolorowa) lub wyłącz (szara). Zmień nazwę sieci WLAN i hasło rejestratora. Odwróć obraz wyświetlany do góry nogami. Dostosuj częstotliwość, aby uniknąć szumów obrazu. (jeśli jest obecny na telefonie komórkowym) Ustaw odstęp czasu, po którym wyświetlacz jest automatycznie wyłączany, jeśli nie są wykonywane żadne czynności. Oznacz zdjęcia znacznikiem czasu. Dostosuj ustawione wartości daty i czasu w rejestratorze do danych urządzenia mobilnego. Parametry urządzenia Format (Formatieren) Ustawienia farbyczne (Werkseinstellung) Pamięć (Speicherplatz) Wyjście (Beenden) Sformatuj kartę microsd włożoną do urządzenia rejestratora. Wszystkie dane przechowywane na niej zostaną utracone w sposób nieodwracalny. Zresetuj urządzenie do ustawień fabrycznych. Twoje ustawienia osobiste zostaną usunięte. Wyświetla pozostałą pojemność pamięci urządzenia mobilnego po lewej stronie i po prawej karty microsd włożonej do rejestratora. Rozłącz połączenie Wi-Fi i zamknij aplikację. Ustawienia WLAN 1. Kliknij na ikonę w dolnym pasku aplikacji: 2. Przewiń do parametrów kamery (Kamera Parametern). 3. Naciśnij na pozycję menu WiFi Einstellungen. 4. Kliknij na pole pod SSID, jeśli chcesz zmienić nazwę sieci WLAN rejestratora. 14

15 5. Usuń starą nazwę WLAN i wprowadź własną. Nazwa sieci WLAN powinna składać się z 8-16 znaków. 6. Kliknij na pole pod Alt. Wprowadź aktualne hasło WLAN (domyślnie: 8 razy 6). 7. Kliknij pole pod Neu. Wprowadź nowe hasło WLAN. Hasło WLAN powinno składać się z 8-16 znaków. 8. Kliknij na bestätigen (potwierdź). Nowe ustawienia są zapisane. 9. Kliknij ponownie na bestätigen (potwierdź). 10. Wyjdź z aplikacji i ponownie uruchom połączenie WLAN za pomocą nowych danych. POŁĄCZENIE Z KOMPUTEREM Podłącz rejestrator do komputera, aby użyć go jako kamery internetowej lub naładować akumulator. WSKAZÓWKA Po pierwszym podłączeniu i zainstalowaniu sterownika urządzenia należy wyłączyć kamerę, a następnie ponownie włączyć, aby wyświetlić menu PC na wyświetlaczu. Menu PC pojawi się automatycznie po każdym połączeniu. Funkcja kamery internetowej 1. Podłącz złącze mini USB kabla USB do kamery. Złącze USB podłącz do portu USB w komputerze. 2. Na wyświetlaczu rejestratora pojawi się menu PC. 3. Użyj przycisków [ ] i [ ], aby wybrać opcję PCCamera. Potwierdź wybór przyciskiem [OK]. 4. Poczekaj na zainstalowanie sterowników urządzenia. Rejestrator jest teraz rozpoznawany jako kamera internetowa i może być używany. 5. Wyłącz rejestrator przed odłączeniem od komputera. Ładowanie akumulatora Jeśli chcesz naładować akumulator rejestratora za pośrednictwem komputera, wykonaj następujące czynności: 1. Podłącz złącze mini USB kabla USB do kamery. Złącze USB podłącz do portu USB w komputerze. 2. Na wyświetlaczu rejestratora pojawi się menu PC. 3. Użyj przycisków [ ] i [ ], aby wybrać opcję ChargingMode. Potwierdź wybór przyciskiem [OK]. 15

16 4. Rejestrator może być używany jak zwykle, podczas gdy wbudowana bateria jest ładowana. 5. Wyłącz rejestrator przed odłączeniem od komputera. ODTWARZANIE NA TV Podłącz złącze mini HDMI kabla HDMI (nie jest częścią zestawu) do rejestratora, a drugi koniec do telewizora. Włącz kamerę. Wyświetlacz rejestratora będzie widoczny na ekranie telewizora. Przełącz na tryb odtwarzania i odtwórz żądany plik. ROZWIĄZYWANIE PROBLEMÓW Nie można nagrywać zdjęć lub filmów Sprawdź, czy chronione pliki nie zajmują zbyt dużo miejsca na karcie pamięci. W razie potrzeby przenieś je na inny nośnik. Nagrywanie wideo zatrzymuje się automatycznie po krótkim czasie Do nagrywania filmów Full HD potrzebna jest odpowiednio szybka karta microsd (co najmniej klasy 10). Podczas odtwarzania wyświetlany jest komunikat o błędzie Plik jest niekompletny z powodu braku miejsca lub nieprawidłowego formatowania i nie można go odtworzyć. Przenieś pliki, które chcesz zachować na inny nośnik. Następnie sformatuj włożoną kartę microsd. Obraz wideo jest zamazany lub niewyraźny Oczyść soczewkę obiektywu odpowiednią ściereczką do czyszczenia. W przypadku nagrań wody lub nieba pojawia się tylko czarny obraz Przy dużych kontrastach dostosuj wartość oświetlenia (EV) ręcznie. Nie używaj trybu Auto. Odtwarzanie kolorów na zdjęciach zrobionych w pochmurne dni lub na otwartej przestrzeni nie jest zabarwione Ustaw odpowiednie światło otoczenia w balansie bieli lub użyj automatycznego balansu bieli. Nagrania są przerywane przez szumy obrazu Dostosuj częstotliwość światła odpowiadającą środowisku, np. w Niemczech 50 Hz. 16

17 Co zrobić po wypadku? Wciśnij przycisk resetowania cienkim przedmiotem (np. spinaczem) na około dwie sekundy. Kamera zostanie ponownie uruchomiona, wszystkie ustawienia i nagrania zostaną zachowane. DANE TECHNICZNE zasilacz samochodowy: wejście: V DC wyjście: 5 V DC / 1 A zasilanie: 5 V DC / 1 A akumulator awaryjny: 300 mah wyświetlacz LTPS: 4,2 x 3,5 cm obiektyw kamery: szerokokątny o wysokiej rozdzielczości kąt widzenia: 170 rozdzielczość wideo: 720P 30FPS, 720P 60FPS, 720P 120FPS, 1080P 30FPS, 1080P 60FPS, 2,7K 30FPS, 4K 30FPS rozdzielczość zdjęć: 2/5/8/12/16 M format wideo: MP4 format zdjęć: JPEG nagrywanie w pętli: tak detekcja ruchu: tak automatyczne nagrywanie wypadku: tak G-Sensor: tak języki: chiński, niemiecki, angielski, francuski, włoski, japoński, koreański, hiszpański, polski, rosyjski automatyczne włączanie / wyłączanie: tak (podczas podłączania lub odłączania zasilania) złącza: Mini-USB, AV, mini-hdmi, microsd karta microsd: do 32 GB co najmniej klasy 10 (w FAT32) tryby PC: kamera internetowa, ładowanie kompatybilne systemy operacyjne: Windows XP / Vista / 7 / 8 / 8.1 / 10, Mac OSX funkcja WLAN: tak wymiary: 6,1 x 7,1 x 2,9 cm waga: 64 g. 17

18 Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie Państwa z zasadami prawidłowego korzystania z produktu. Zaleca się przechowywanie instrukcji w łatwo dostępnym miejscu, aby w razie potrzeby mogli Państwo zweryfikować informacje. Wszelkie modyfikacje produktu obniżają poziom jego bezpieczeństwa. UWAGA! Istnieje ryzyko obrażeń! Nie należy rozkładać ani naprawiać urządzenia samodzielnie! Zaleca się ostrożne obchodzenie się z produktem. Produkt może ulec uszkodzeniu w wyniku uderzenia, wstrząsów lub upadku nawet z niewielkiej wysokości. Produkt należy trzymać z dala od wilgoci i wysokiej temperatury. Nie należy zanurzać urządzenia w wodzie oraz innych płynach. Należy upewnić się, że ustawiona jest aktualna data i godzina. Nie należy wystawiać rejestratora na działanie promieni słonecznych przez dłuższy czas. Podczas montażu należy upewnić się, że ani kamera, ani kabel nie przeszkadzają w prowadzeniu pojazdu lub nie ograniczają widoczności. Rejestrator należy trzymać z dala od silnych pól magnetycznych. Wkładać i wyjmować kartę pamięci można tylko wtedy, gdy urządzenie jest wyłączone. Nie należy odłączać kamery od zasilania podczas formatowania włożonej karty pamięci. Należy używać włożonej karty pamięci tylko dla plików z rejestratora. Nie należy przechowywać na niej innych plików. Nie wolno dotykać kabla ładowarki mokrymi lub wilgotnymi rękami. Nie należy używać rejestratora w środowiskach o temperaturze powyżej 60 C lub poniżej -10 C, lub dużej wilgotności. Należy używać wyłącznie dołączonych do zestawu akcesoriów. Nie należy nagrzewać wbudowanego akumulatora powyżej 60 C i wystawiać na działanie ognia! Należy przerwać proces ładowania, jeśli urządzenie jest zbyt gorące. Bateria silnie podgrzewana lub zdeformowana podczas ładowania jest uszkodzona i nie może być ponownie użyta. Nie należy w pełni rozładowywać akumulatora, ponieważ skraca to żywotność. Priorytet maja zawsze zasady Kodeksu Drogowego oraz inne przepisy regulujące korzystanie z dróg publicznych. Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone. 18

19 Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. Deklaracja zgodności PEARL.GmbHoświadcza, że produkt NX-4282 jest zgodny z dyrektywą RoHS 2011/65/EU, dyrektywą EMV 2014/30/EU i dyrektywą o urządzeniach radiowych 2014/53/EU. 19
