SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO INSTALACJE ELEKTRYCZNE. III. Oświadczenie o kompletności dokumentacji i zgodności z przepisami

Wielkość: px
Rozpocząć pokaz od strony:

Download "SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO INSTALACJE ELEKTRYCZNE. III. Oświadczenie o kompletności dokumentacji i zgodności z przepisami"

Transkrypt

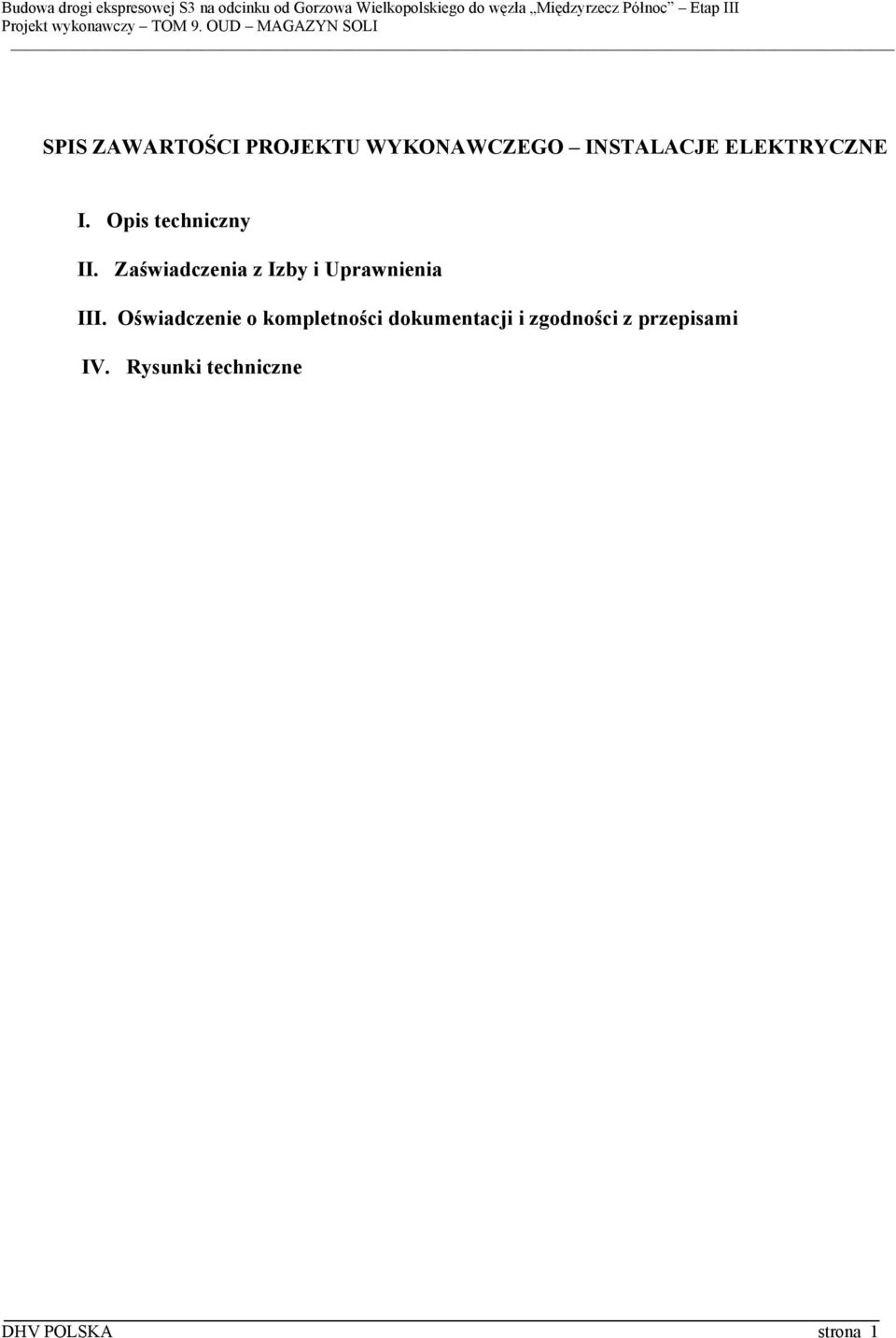

1 SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO INSTALACJE ELEKTRYCZNE I. Opis techniczny II. Zaświadczenia z Izby i Uprawnienia III. Oświadczenie o kompletności dokumentacji i zgodności z przepisami IV. Rysunki techniczne DHV POLSKA strona 1

2 SPIS TRESCI INSTALACJE ELEKTRYCZNE I. Opis techniczny 1.1. Temat opracowania...strona Podstawa opracowania...strona Dane techniczne...strona Zasilanie w energię elektryczną...strona Rozdzielnia zasilająca...strona Instalacje oświetlenia...strona Instalacja wentylatora i gniazd wtyczkowych...strona Ochrona od porażeń prądem elektrycznym...strona Instalacja odgromowa...strona Uwagi końcowe...strona Obliczenia...strona Zestawienie materiałów...strona 5 II. Zaświadczenia z Izby i Uprawnienia III. Oświadczenie o kompletności dokumentacji i zgodności z przepisami IV. Rysunki techniczne 1. Instalacje elektryczne...rys Instalacje odgromowe...rys Schemat ideowy zasilania..rys. 3.1 DHV POLSKA strona 2

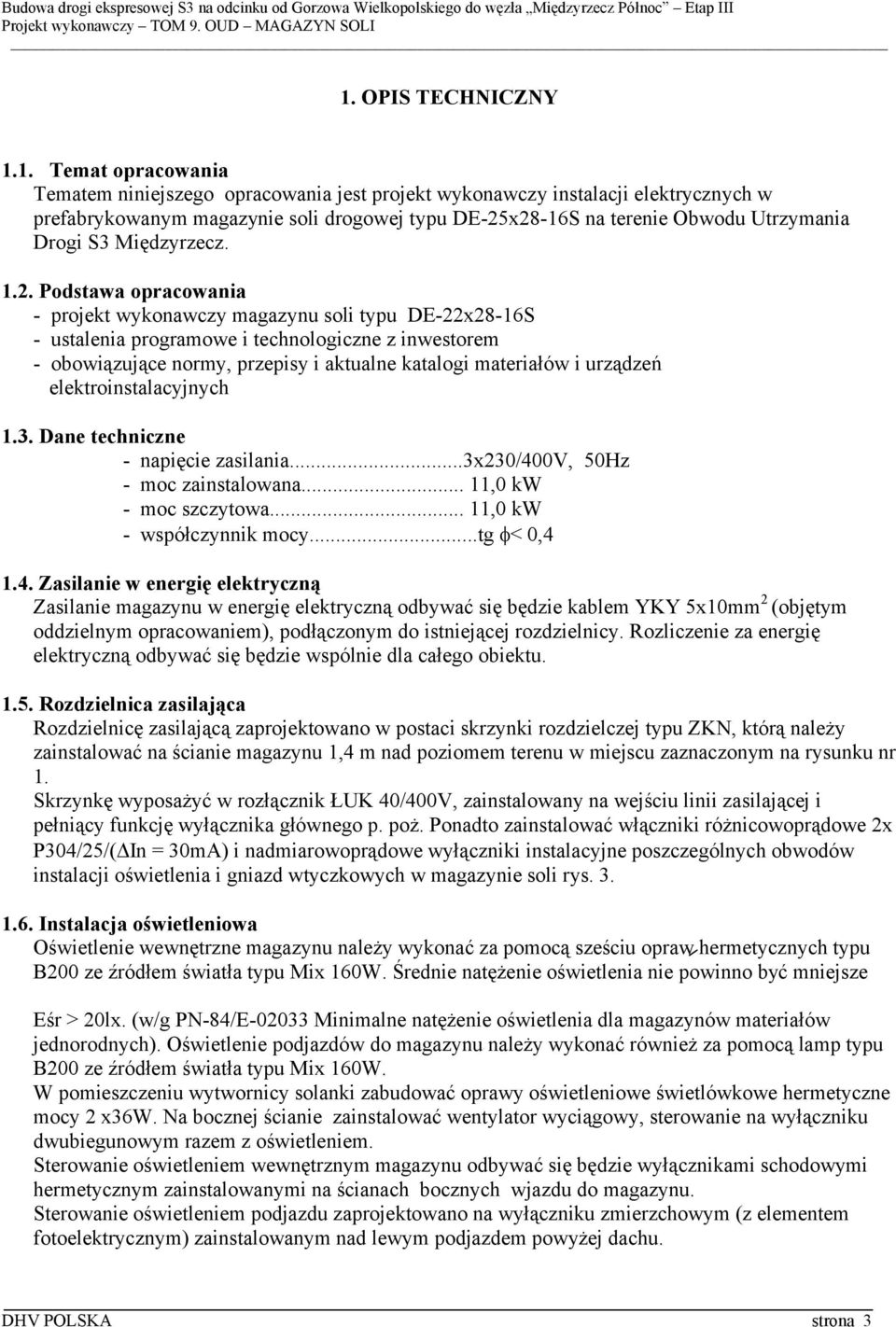

3 1. OPIS TECHNICZNY 1.1. Temat opracowania Tematem niniejszego opracowania jest projekt wykonawczy instalacji elektrycznych w prefabrykowanym magazynie soli drogowej typu DE-25x28-16S na terenie Obwodu Utrzymania Drogi S3 Międzyrzecz Podstawa opracowania - projekt wykonawczy magazynu soli typu DE-22x28-16S - ustalenia programowe i technologiczne z inwestorem - obowiązujące normy, przepisy i aktualne katalogi materiałów i urządzeń elektroinstalacyjnych 1.3. Dane techniczne - napięcie zasilania...3x230/400v, 50Hz - moc zainstalowana... 11,0 kw - moc szczytowa... 11,0 kw - współczynnik mocy...tg < 0, Zasilanie w energię elektryczną Zasilanie magazynu w energię elektryczną odbywać się będzie kablem YKY 5x10mm 2 (objętym oddzielnym opracowaniem), podłączonym do istniejącej rozdzielnicy. Rozliczenie za energię elektryczną odbywać się będzie wspólnie dla całego obiektu Rozdzielnica zasilająca Rozdzielnicę zasilającą zaprojektowano w postaci skrzynki rozdzielczej typu ZKN, którą należy zainstalować na ścianie magazynu 1,4 m nad poziomem terenu w miejscu zaznaczonym na rysunku nr 1. Skrzynkę wyposażyć w rozłącznik ŁUK 40/400V, zainstalowany na wejściu linii zasilającej i pełniący funkcję wyłącznika głównego p. poż. Ponadto zainstalować włączniki różnicowoprądowe 2x P304/25/(In = 30mA) i nadmiarowoprądowe wyłączniki instalacyjne poszczególnych obwodów instalacji oświetlenia i gniazd wtyczkowych w magazynie soli rys Instalacja oświetleniowa Oświetlenie wewnętrzne magazynu należy wykonać za pomocą sześciu opraw hermetycznych typu B200 ze źródłem światła typu Mix 160W. Średnie natężenie oświetlenia nie powinno być mniejsze Eśr > 20lx. (w/g PN-84/E Minimalne natężenie oświetlenia dla magazynów materiałów jednorodnych). Oświetlenie podjazdów do magazynu należy wykonać również za pomocą lamp typu B200 ze źródłem światła typu Mix 160W. W pomieszczeniu wytwornicy solanki zabudować oprawy oświetleniowe świetlówkowe hermetyczne mocy 2 x36w. Na bocznej ścianie zainstalować wentylator wyciągowy, sterowanie na wyłączniku dwubiegunowym razem z oświetleniem. Sterowanie oświetleniem wewnętrznym magazynu odbywać się będzie wyłącznikami schodowymi hermetycznym zainstalowanymi na ścianach bocznych wjazdu do magazynu. Sterowanie oświetleniem podjazdu zaprojektowano na wyłączniku zmierzchowym (z elementem fotoelektrycznym) zainstalowanym nad lewym podjazdem powyżej dachu. DHV POLSKA strona 3

4 1.7. Instalacja wentylatora i gniazd wtyczkowych Instalacja ta obejmuje zasilanie wentylatora wyciągowego typu EKOFAN 45 o wydajności 9000 m 3 /h oraz gniazd wtyczkowych 3P+N+PE-16A/380V i 2P+PE 16/250V szczelnych (IP55) zainstalowanych w pomieszczeniu wytwornicy i pod skrzynką rozdzielczą. Sterowanie wentylatora wyciągowego odbywać się będzie ręcznie za pomocą wyłącznika silnikowego M250T-2,5 w obudowie GJM250. Wyłącznik zabudować na ścianie wjazdu do magazynu rys 1 na wys 1,4 m nad poziomem terenu. Instalację wykonać przewodami typu YDY 3 i 5 żyłowymi zgodnie z rys Ochrona od porażeń prądem elektrycznym W instalacji elektrycznej należy zastosować ochronę od porażeń prądem elektrycznym przed dotykiem bezpośrednim przez zastosowanie izolowania części czynnych (izolacja fabryczna), natomiast jako ochronę przed dotykiem pośrednim należy zastosować szybkie samoczynne wyłączenie zasilania w układzie TN - S z czasem wyłączenia tw < 0,2s (warunki środowiskowe szczególne). Polega ona na prowadzeniu w osobnych przewodów ochronnych PE, neutralnych N i zainstalowaniu wyłącznika różnicowo- prądowego o prądzie znamionowym In 0,03A. Całość instalacji wykonać przewodami: 1-fazowe - trzyżyłowymi 3-fazowe - pięciożyłowymi Rury główne wodne (o ile będą wykonane z materiałów przewodzących prąd elektryczny), stalowe konstrukcje, zbrojenia ław fundamentowych, zacisk PE w rozdzielnicy zasilającej należy połączyć przewodem LDY16mm2 z szyną wyrównawczą wykonaną z taśmy stalowej 25x4mm. Szynę wyrównawczą połączyć z uziomem rozdzielni zasilającej o rezystancji uziemienia: Ruz < Instalacja odgromowa Zgodnie z Polska Normą PN-86/E pkt f dla projektowanego magazynu o konstrukcji drewnianej ochrona odgromowa jest wymagana. Na wierzchołku budynku zaprojektowano dwa pionowe zwody z rury stalowej ocynkowanej 1". Od zwodów pionowych należy wykonać przewody odprowadzające z drutu stalowego ocynkowanego 6 układanego na kopule dachu na wspornikach niskich. Połączenie przewodów odprowadzających z uziomem należy wykonać za pomocą przewodów uziemiających z zaciskami probierczymi ( kontrolnymi). Przy czym należy zachować odległość min 2m od bramy wjazdowej. Zaciski kontrolne wykonać jako dwuśrubowe o gwincie M8 na wys. ok. 1,6 m nad poziomem terenu. Uziomy instalacji odgromowej wykonać pogrążając pilony z prętów stalowych ocynkowanych 14 tak aby jago najniższa część znajdowała się na głębokości 6m a najwyższa na 0,5m Uwagi końcowe - Całość prac należy wykonać zgodnie z "wytycznymi do projektowania i wykonania instalacji elektrycznych zasilających budynki magazynowe", przepisami budowy i normami. - Wszystkie połączenia śrubowe należy zabezpieczyć przed korozją - Zasilanie magazynu w energię elektryczną należy wykonać odpowiednio do warunków występujących w terenie kablem ziemnym YKY5x10mm 2. - Całość instalacji należy wykonać jako szczelną i odporną na opary solankowe - Urządzenia objęte niniejszym projektem powinny być poddane kwalifikacji jakości i oznaczone znakiem bezpieczeństwa zgodnie z Zarządzeniem nr 22 Prezesa PKNMiJ z dn r. - Wykonawca instalacji dostarczy powykonawczą dokumentację oraz komplet protokółów pomiarów instalacji elektrycznych i uziemiających zgodnie z PN-90/E-50009/61. DHV POLSKA strona 4

5 1.11. Obliczenia techniczne Obciążenie linii kabla przyłącza Ps = 11,0 kw Lc = 40 m Dopuszczalny spadek napięcia Ud% < 2 % 1. Dobór minimalnego przekroju żyły kabla przyłącza na dopuszczalny spadek napięcia U% =2% P I (cos jsin) (0,93 j37) 3U* cos 3 *400*0,93 (15,8 j6,3) A 3 * I'* l S * U 01 d / *100 *400 3 *15,8* 40* ,5 mm 54*2*400 Dobieram kabel YKY 5 x 10 mm2 o obciążalności długotrwałej Idd = 63 A 2. Dobór kabla na prąd szczytowy Obliczam prąd szczytowy Idd > Isz I sz P 3 *U * cos ,1A ,93 YKY 5 x 10 mm2 o obciążalność długotrwała Idd =63 A > Isz =17,1 A 3. Sprawdzenie kabla YKY 5 x 10 mm 2 na skutki przeciążeń, dobieram jako zabezpieczenie główne kabla zasilającego S303C50A lub Ib=50A Isz < I b < I dd 17,1 A< 40 A < 63 A Kabel jest chroniony skutecznie Obliczenie skuteczności ochrony przeciwporażeniowej dla przyłącza magazynu Zabezpieczenie wył. różnicowoprądowy P304 In =0,5A, In=63A R A < U L / Ia R A - rezystancja uziomu ochronnego U L - dopuszczalna wartość napięcia dotykowego Ia - wartość prądu zapewniającego samoczynne zadziałanie urządzenia ochronnego R A < 25V / 0,5A < 50 DHV POLSKA strona 5

6 Obliczenie skuteczności ochrony przeciwporażeniowej dla instalacji wewnętrznych R A < U L / Ia R A - rezystancja uziomu ochronnego U L - dopuszczalna wartość napięcia dotykowego Ia - wartość prądu zapewniającego samoczynne zadziałanie urządzenia ochronnego Zestawienie materiałów R A = 25V / 0,03A = Rozdzielnica przyłączeniowa prod Polam Nakło z mat. elektroizolacyjnego 1szt 2. Taśma stalowa cynk 25x m 3. Drut stalowy ocynk 6 mm m 4. Uchwyty dystansowe szt 5. Złącze kontrolne... 6 szt 6. Rura stalowa ocynk m 7. Pilony uziomowi stalowe miedziane kpl 8. Wyłącznik różnicoprądowy P304/63 (I n = 30mA)... 1 szt 9. Wyłącznik różnicoprądowy P304/25 (I n = 30mA)... 2 szt 10. Wyłącznik zmierzchowy... 1 szt 11. Rozłącznik ŁUK 63/400V... 1 szt 12. Wyłącznik nadmiarowoprądowy S303B20A... 2 szt 13. Wyłącznik nadmiarowoprądowy S303C6A... 1 szt 14. Wyłącznik nadmiarowoprądowy S301B10A... 2 szt 15. Wyłącznik nadmiarowoprądowy S301B16A... 3 szt 16. Wentylator wyciągowy Ekofan szt 17. Rura RSV m 18. Rura RSV m 19. Przewód YDY 3x1,5 mm m 20. Przewód YDY5x1,5 mm m 21. Przewód YDY 3x2,5 mm m 22. Przewód YDY 5x4 mm m 23. Oprawa oświetleniowa B200(żr św MIX160W)... 8 szt 24. Gniazdo herm 230/400V 3x16A +N+PE... 2 szt 25. Gniazdo herm 230V 16A +PE... 3 szt 26. Łącznik herm 2p... 1 szt 27. Łącznik herm schodowy... 2 szt 28. Śruby rzymskie... 4 szt 29. Uchwyty paskowe (aluminiowe)... 3 kg Uwaga: Długość przewodów i ilość osprzętu podano w/g wyliczeń na podstawie dokumentacji budowlanej. Rzeczywiste obmiary zostaną ujęte w kosztorysie powykonawczym. DHV POLSKA strona 6
