1 PIPES FOR LIFE Sstem kanalizacji zewnętrznej i drenarski Pragma i Pragma + ID PRAGMA PRAGMA + ID

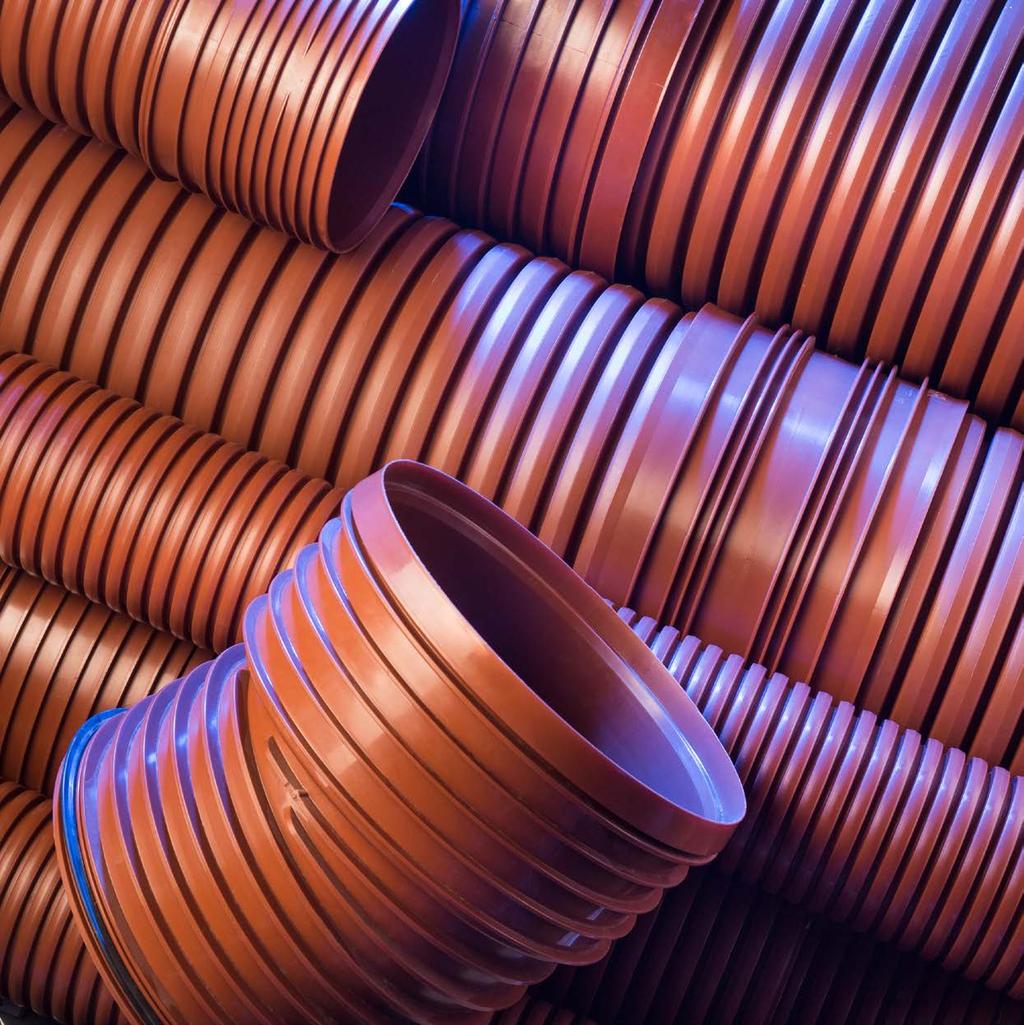

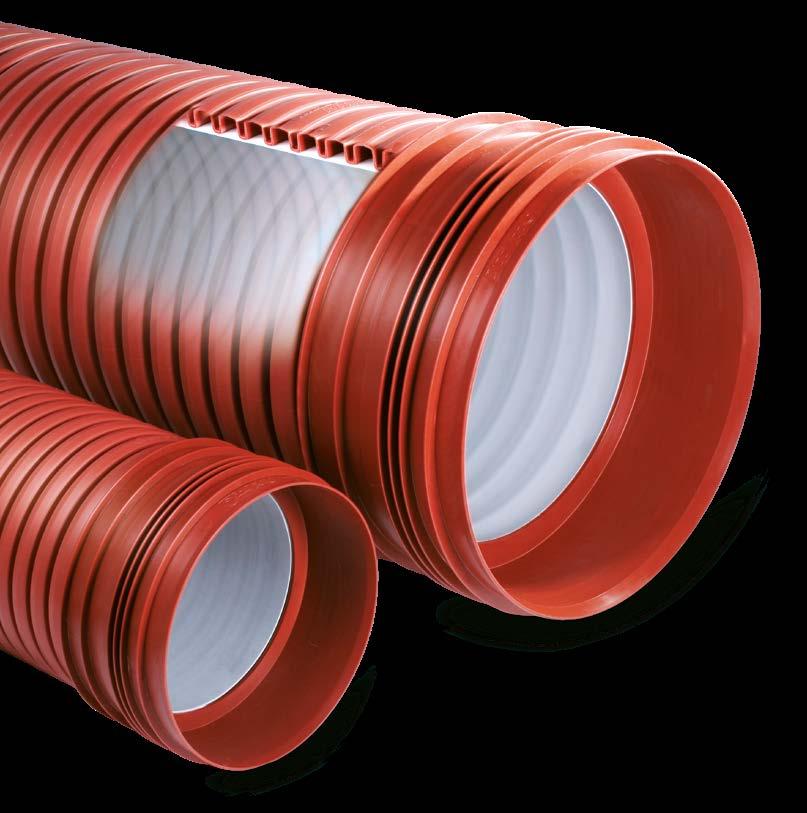

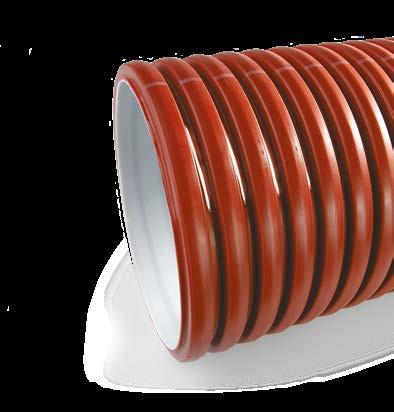

2 PIPES FOR LIFE Sstem kanalizacji zewnętrznej i drenarski Pragma i Pragma + ID SYSTEMY kanalizacji zewnętrznej i drenarski Pragma i Pragma + ID Produkt do sstemu kanalizacji zewnętrznej firm Pipelife to rozwiązania kompleksowe i sprawdzone. Dlaczego warto wbrać sstem Pipelife? Z chwilą rozpoczęcia produkcji sstemu rur strukturalnch o nazwie Pragma z PP-B (kopolimeru blokowego) oraz pełnej gam studzienek inspekcjnch, włazowch z poliproplenu PP-B, o średnic kanału przelotowego od 110 do 630 mm, nasi Klienci otrzmali jednorodn materiałowo sstem kanalizacjn o wsokiej jakości. Firma Pipelife oferuje rur Pragma z PP-B w najszerszm na rnku zakresie średnic od 110 mm do 1000 mm o sztwności obwodowej od SN 8 do SN 16. Zastosowanie rur może bć dopasowane do wmagań Klienta. Rur mogą bć stosowane w tpowch warunkach oraz trudniejszch. Obecnie Pipelife oferuje również rur o nazwie Pragma + ID, którch wmiar nominaln jest określon do średnic wewnętrznej. Rur strukturalne Pragma oraz Pragma + ID są produkowane z kielichami fabrcznie zgrzanmi z rurami, w szerokim zakresie średnic. Rur i kształtki Pragma oraz Pragma + ID produkowane są zgodnie z normą PN-EN oraz z Aprobatą Techniczną ITB, IBDiM, IK. Rur Pragma oraz Pragma + ID posiadają lekką konstrukcję strukturalną z gładką wewnętrzną ścianką oraz profilowaną korugowaną ścianką zewnętrzną o profilu trapezowm, która zgodnie z normą PN-EN jest zaliczana do tpu B. Norm: PN-EN , ISO 9001 Aprobat: ITB AT /2014, IBDiM AT/ , IK AT/ A4, GIG Nr , GIG Nr 56/10, GIG Nr 250/14 Kiwa Holandia BRL 9208, MFPA Niemc, OFI Austria. Podstawowe informacje techniczne Materiał: Średnice: Klas sztwności: Długości handlowe: Sposób łączenia: PP-B (poliproplen kopolimer blokow) od 110 do 630 mm DN/OD (rur pełnościenne) DN/ID DN/OD DN/ID od 200 do 1000 mm od 110 do 400 mm (rur drenarskie) od 200 do 1000 mm (rur drenarskie) SN 8, 10, 12, 16 kn/m 2 L = 2, 3 i 6 m Kielichow, kielich fabrcznie zgrzan z rurą DN/OD wmiar nominaln odniesion do średnic zewnętrznej DN/ID wmiar nominaln odniesion do średnic wewnętrznej

3 Wjątkowe konstrukcje kielichów Firma Pipelife w trosce o zapewnienie najwższej jakości połączeń, opracowała nowe, wjątkowe konstrukcje kielichów do rur Pragma i Pragma + ID. Kielich te zapewniają trwałe i szczelne połączenie poprzez fabrczn zgrzew rotacjn z rurą. Konstrukcje łączników do rur Pragma + ID mają wewnątrz kształtek wższ pierścień oporow, licując się z wewnętrzną średnicą rur. Zapewnia on najlepsze połączenie z profilem rur (mała wsokość pierścienia może powodować, że karb rur będzie wgniatan w pierścień oporow). Kielich rur Pragma oraz Pragma + ID zapewniają najlepszą stabilność oraz szczelność połączenia dzięki weliminowaniu uszczelki na połączeniu rur z kielichem. Uszczelkę zastępuje zgrzew o wsokiej wtrzmałości. Kielich rur Pragma DN/OD umożliwiają łączenie z bosmi końcami rur gładkościennch PVC-U poprzez zamontowanie na krawędzi kielicha uszczelki elastomerowej z pierścieniem zatrzaskowm z PP, zabezpieczając ją przed wwinięciem. Budowa przewodów kanalizacjnch i drenarskich Pragma Rur łączone są poprzez kształtki z PP-B i elastomerowe pierścienie uszczelniające z SBR lub EPDM, zakładane w ostatnim wgłębieniu międz karbami. Uszczelki do rur Pragma + ID posiadają budowę smetrczną i wkonane są z elastomeru EPDM o bardzo wsokiej odporności na różnorodne związki chemiczne. Kielich rur Pragma umożliwiają łączenie z bosmi końcami rur termoplastcznch (PVC-U, PP) poprzez zamontowanie na krawędzi kielicha uszczelki elastomerowej z pierścieniem zatrzaskowm z PP, co zabezpiecza uszczelki przed wwinięciem. Materiał - poliproplen blokow PP-B Sztwność obwodowa 8, 10, 12, 16 kn/m 2 PN-EN ISO 9969 Przekrój ścianki - korugowan ze wzmocnionm wierzchołkiem karbu Konstrukcja - rura strukturalna o zewnętrznej powierzchni korugowanej, a wewnętrznej gładkiej Rur drenarskie posiadają otwor szczelinowe we wgłębieniach pomiędz karbami Kolor - brunatno-czerwon na zewnątrz RAL 8004, od wewnątrz jasno-szar - w celu lepszego odbijania światła kamer podczas inspekcji techniką video CCTV Uszczelka - osadzona za pierwszm karbem, kielich w środku gładki Wdłużon kielich Profil uszczelki Pragma + ID Rur drenarskie Pragma Firma Pipelife produkuje rur drenarskie z poliproplenu (PP-B) Pragma o średnic DN/OD od 110 do 400 mm oraz Pragma + ID o średnic DN/ID od 200 do 1000 mm w klasie SN 8 kn/m 2 oraz wższch. Rur są przeznaczone do odwadniania dróg, autostrad, placów, lotnisk, obiektów sportowch, wspisk śmieci, podtorza gruntowego. Sstem rur perforowanch w otulinie filtracjnej z geowłóknin o gramaturze 300 g/m 2 odpornej na promieniowanie UV jest przeznaczon do rozsączania wód opadowch oraz odwadniania. Rur są produkowane w 3 tpach perforacji i mają we wgłębieniach pomiędz karbami wkonane nacięcia szczelinowe o szerokości od 1,2 mm do 6,0 mm i długości od 12 mm do 137 mm. Powierzchnia nacięć rur perforowanch wnosi min. 50 cm 2 /mb dla rur Pragma oraz min. 100 cm 2 /mb dla rur Pragma + ID. Produkowane są również rur Pragma + ID perforowane na całm obwodzie (tp TP) o podwższonej perforacji od 150 cm 2 / mb do 530 cm 2 /mb (w zależności od średnic). Tp rur Średnica Tp perforacji Min. powierzchnia perforacji [cm 2 /mb] Pragma DN/OD TP, LP, MP Pragma + ID DN/OD O 120 O TP (całkowicie sączące) TP (totall perforated) otwor na całm obwodzie LP (częściowo sączące) LP (locall perforated) otwor w górnej części 2/3 obwodu w kącie 220 MP (wielofunkcjne) MP (multipurpose) otwor w górnej części 1/3 obwodu w kącie 120, rur pełnią funkcję rur częściowo sączącej oraz rur kanalizacjnej otwor

4 Odporność chemiczna Odporność chemiczna rur Pragma z PP-B jest zgodna z normą ISO/TR Klasfikacja odporności chemicznej rur i kształtek z tworzw sztucznch. Odporność chemiczna uszczelek SBR lub EPDM jest zgodna z normą ISO/TR 7620 Rubber materials - Chemical resistance. Poliproplen PP-B w odniesieniu do PVC-U oraz PE posiada najwższą odporność chemiczną na większość związków wszczególnionch w normie ISO/TR Ścieranie (abrazja rur) Zgodnie z wmogami norm PN-EN minimalna odporność na abrazję wewnętrzną wkładzin rur po cklach nie może bć większa niż 0,2 mm. Rur Pragma z PP-B posiadają bardzo wsoką odporność na ścieranie, wnoszącą 0,061 mm wg testu Darmstad po cklach prz użciu żwiru oraz 0,122 mm prz użciu korundu o granulacji F4. Większa odporność na ścieranie rur Pragma z PP-B w porównaniu do innch materiałów, w tm np. do tpowch rur GRP, nieszkliwionej kamionki, stali, żeliwa i betonu daje podstaw do zapewnienia większej trwałości sstemu kanalizacjnego. 1,5 1,4 Technologia produkcji rur i kształtek Pragma oraz Pragma + ID z PP-B jest przjazna dla środowiska. Prognozowana trwałość rur Pragma i Pragma + ID z poliproplenu PP-B wnosi powżej 100 lat. Na bazie badania elastczności obwodowej dla rur Pragma wkonanej zgodnie z normą PN-EN ISO 13968:2009 prz 30% ugięciu rur w temperaturze pokojowej, trwającego od 1985 roku w laboratorium w Norwegii należ podkreślić, że nie stwierdzono żadnego uszkodzenia rur. Firma Pipelife od wielu lat oferuje Państwu sstem rur, kształtek oraz studni z poliproplenu PP-B, zawdzięczając swą rosnącą popularność doskonałm właściwościom, pozwalającm na wszechstronne zastosowanie. Nasze wieloletnie doświadczenie w produkcji sstemów termoplastcznch, zwłaszcza do kanalizacji i drenażu jest gwarancją wsokiej jakości wrobów. Produkcja rur Pragma oraz Pragma + ID jest nadzorowana przez stronę trzecią, rur posiadają certfikat wdane międz innmi przez Insttut zagraniczne takie jak KIWA N.V. BRL 9208 (Holandia), MFPA (Niemc), BENOR (Belgia), OFI (Austria) potwierdzające bardzo wsoką jakość wrobów. Rur kanalizacjne Pragma + ID jako nieliczne na rnku mają podwższoną udarność na niską temperaturę -10 C i są cechowane znakiem krształu lodu. Rur z PP-B posiadają doskonałą odporność na większość kwasów, zasad i soli (ponad 350 związków wszczególnionch w normie ISO/TR 10358). Zapewniają wieloletnią bezawarjną eksploatację, w przeciwieństwie do materiałów tradcjnch, podatnch na korozję i uszkodzenia (beton, stal, żeliwo). Biorąc pod uwagę wsokie koszt montażu sstemu kanalizacjnego oraz odtworzenia nawierzchni, zwłaszcza w pasie drogowm, należ wbierać rozwiązania nie tlko ekonomiczne ale trwałe i sprawdzone. 1,3 Średnia abrazja [mm] 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0,0 Beton Liczba ckli x 1000 Współcznnik chropowatości Współcznnik chropowatości ścianki wewnętrznej dla rur tpu Pragma wnosi 1,70 μm, czli 0,0017 mm, zapewniając doskonałe parametr hdrauliczne przepłwu. Trwałość i jakość GFK Kamionka PVC PE-HD PP Właściwości fizczno-mechaniczne rur z poliproplenu firm Pipelife lp. Właściwość Jednostka Wartość dla PP-B 1 Moduł sprężstości Younga E1min (1 min.) MPa Średnia gęstość kg/m Wtrzmałość na granic plastczności MPa Naprężenie prz zerwaniu MPa 39 5 Wdłużenie prz zerwaniu % >500 6 Średni współcznnik termicznej rozszerzalności liniowej mm/mºc 0,14 7 Udarność z 23ºC kj/m karbem wg Charp -20ºC 7 8 Przewodność cieplna W/Km 0,2 9 Pojemność cieplna właściwa J/kgK Oporność powierzchniowa Ω > Temperatura mięknienia Vicat ºC Maksmalna krótkotrwała temperatura (do 2 min.) ºC Maksmalna długotrwała temperatura ºC 60

5 PIPES FOR LIFE Sstem kanalizacji zewnętrznej i drenarski Pragma i Pragma + ID Uwagi montażowe Rur kanalizacjne termoplastczne należ montować zgodnie z normą PN-EN 1610 oraz wtcznmi Pipelife. W przpadku rur drenarskich, grunt powinien mieć uziarnienie dostosowane do wielkości szczelin. Rodzaj obspki, ilość warstw filtracjnch należ dostosować do rodzaju odwadnianego gruntu. Zaleca się wkonać obspkę z materiałów mineralnch (tłuczeń) oraz umieścić geowłókninę na stku z gruntem rodzimm. Współcznnik filtracji obspki musi wnosić > 10 m/d i powinien wzrastać w stronę przewodu. Zastosowanie Kanalizacja btowa, ogólnospławna i deszczowa pod drogami i autostradami Sstem drenarski z rur perforowanch PP-B SN 8 oraz wższch do odwadniania dróg, autostrad, placów, lotnisk, podtorza kolejowego, obiektów sportowch, wspisk śmieci Rur perforowane do odwadniania, drenażu i rozsączania Rur perforowane z filtrem z geowłóknin do odwadniania oraz rozsączania wód deszczowch Rur perforowane mogą bć stosowane do rozsączania ścieków oczszczonch z oczszczalni Sstem kanalizacjne na terenach objętch działaniem szkód górniczch do III lub IV klas, w zależności od średnic i długości Wlot kanałów dla mediów o wższch temperaturach Sstem kanalizacjne dla ścieków przemsłowch Instalacje technologiczne w przemśle Przepust drogowe narażone na pracę w temperaturach ujemnch Zamiast innch materiałow i tpów rur do wszstkich sstemów kanalizacji grawitacjnej Schemat łączenia kinet sstemu Pragma z rurami Pragma - dla rur ø 500 i 630 mm Zalet sstemu Pragma i Pragma + ID Rur produkowane w różnch, wsokich klasach sztwności obwodowej 8, 10, 12 i 16 kn/m 2 Rur kielichowe (kielich fabrcznie trwale zespolon z rurą) Odporność na wsoką temperaturę do +95ºC prz krótkotrwałm zrzucie ścieków Wsoka udarność umożliwia montaż w okresie zimowm. Rur Pragma + ID są cechowane znakiem krształu lodu. Rur spełniają wmóg badania odporności na uderzenie w temp. -10ºC zgodnie z PN-EN 1411 Odporność chemiczna na agreswne ścieki jak i środowisko zgodnie z normą ISO/TR oraz ISO/TR 7620 Doskonała, ponad 100 letnia trwałość Doskonała odporność na abrazję Bardzo niski współcznnik chropowatości ścianki wewnętrznej 0,0017 mm Brak odkładania się osadów, wzrostu oporów hdraulicznch prz wieloletniej eksploatacji Kompletn sstem kształtek i studni inspekcjnch PRO 200, PRO 315, PRO 400, PRO 425 PRO 630 oraz włazowch PRO 800, PRO 1000 Kompatbilność połączeń z rurami i kształtkami gładkościennmi z PVC-U Sposób zamontowania uszczelki uniemożliwiając jej wwinięcie Bardzo duża powierzchnia szczelin rur drenarskich z PP-B, wsoka wdajność > 50 cm 2 /mb dla rur Pragma oraz > 100 cm 2 /mb dla rur Pragma + ID Mniejsza waga rur niż pełnościennch z PVC-U cz PE, a zwłaszcza betonowch, żelbetowch i stalowch Odporność rur i studzienek z PP-B na korozję chemiczną, biologiczną i fizczną Certfikat GIG, zastosowanie rur na terenach szkód górniczch do II, III, IV kategorii Aprobata IK, odprowadzenie wód opadowch i podziemnch z podłoża gruntowego Możliwości kierunek montażu kolektora Rur na przepust mogą bć przcinane pod różnmi kątami Montaż i eksploatacja zarówno w wsokich jak i niskich temperaturach Przcinanie na dowolną długość zwkłą piłką i łączenie z kielichem Zastosowanie w warunkach dużch obciążeń (drogi krajowe, autostrad), dzięki wsokiej klasie sztwności obwodowej 8, 10, 12 i 16 kn/m 2 Łączenie dwóch bosch końców rur nasuwką bez konieczności fazowania (wkorzstanie każdego kawałka rur) Łączenie z istniejącmi sieciami z rur gładkościennch PVC-U oraz studniami i kształtkami tego sstemu

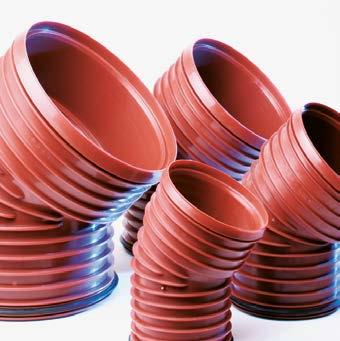

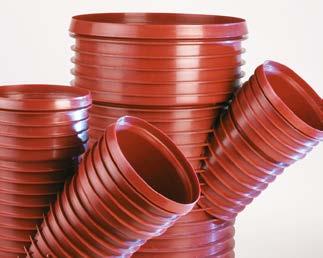

6 Sstem kanalizacjn i drenarski Pragma z PP-B - rur Tp rur PP-B strukturalna Średnica zewnętrzna Średnia średnica Klasa Sztwność Długość [m] DN/OD [mm] wewnętrzna d imin. [mm] rur obwodowa SN [kn/m 2 ] T (ciężka) 8, 10, 12, Sstem kanalizacjn i drenarski Pragma + ID z PP-B - rur Tp rur PP-B strukturalna Średnia średnica wewnętrzna d imin. [mm] 200 Klasa rur Sztwność obwodowa SN [kn/m 2 ] Długość [m] T (ciężka) 8, 10, 12, Tp kształtki Kąt Sstem kanalizacjn i drenarski Pragma z PP-B - kształtki Średnica przelotu DN [mm] º Średnica DN [mm] 30º kolano - 45º 88,5º º 315 trójnik ,5º redukcja niecentrczna łącznik nasuwka złączka do rur PVC-U (pierścień z uszczelką) - złączka do kielicha PVC-U uszczelka korek przejście szczelne przłącze siodłowe 160 adaptor niecentrczn Pipelife Polska S.A. Kartoszno, ul. Torfowa 4, Krokowa, tel.: (+48 58) , fax: (+48 58) BPR1018P
