2 Spis treści Wskazówki dotyczące instrukcji obsługi... 1 Aktualna wersja instrukcji obsługi oraz odpowiednie deklaracje zgodności z prawem UE dostępne są pod następującym adresem internetowym: Bezpieczeństwo... 1 Informacje dotyczące urządzenia... 3 Transport i składowanie... 4 TTK 96 E Montaż... 5 Ustawianie i instalacja Obsługa... 6 Błędy i usterki... 9 Konserwacja TTK 127 E Załącznik techniczny Utylizacja Wskazówki dotyczące instrukcji obsługi Symbole Ostrzeżenie przed napięciem elektrycznym Ten symbol wskazuje na zagrożenie zdrowa i życia osób, wynikające z obecności napięcia elektrycznego. Ostrzeżenie To słowo oznacza średnie zagrożenie mogące spowodować poważne obrażenia ciała lub śmierć. Ostrożnie To słowo oznacza niskie zagrożenie mogące spowodować lekkie lub średnie obrażenia ciała. Wskazówka To słowo oznacza ważne informacje (np. możliwe szkody materialne), nie wiążące się z zagrożeniem. Informacja Wskazówki oznaczone tym symbolem są pomocne w szybkim i bezpiecznym wykonaniu czynności roboczych. Zastosuj się do treści instrukcji obsługi Wskazówki oznaczone tym symbolem przypominają o konieczności zapoznania się z treścią instrukcji obsługi. Bezpieczeństwo Przed uruchomieniem urządzenia zapoznaj się z treścią instrukcji obsługi i przechowuj ją w pobliżu miejsca pracy urządzenia! Ostrzeżenie Przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Niezastosowanie się do treści wskazówek dotyczących bezpieczeństwa i zaleceń może spowodować porażenie elektryczne, pożar oraz/lub poważne obrażeń ciała. Przechowuj wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia w celu ich wykorzystania w przyszłości. Urządzenie może być obsługiwane przez dzieci od 8 roku życia oraz osoby o obniżonych zdolnościach fizycznych, sensorycznych lub mentalnych lub osoby nieposiadające odpowiedniego doświadczenia i wiedzy, pod warunkiem zapewnienia nadzoru lub przeszkolenia dotyczącego bezpiecznego wykorzystania urządzenia oraz pod warunkiem zrozumienia przez te osoby zagrożeń wynikających z eksploatacji. Urządzenie nie może być wykorzystywane przez dzieci do zabawy. Czyszczenie i konserwacja nie może być wykonywana przez dzieci pozbawione nadzoru. Nie eksploatuj urządzenia w pomieszczeniach, w których panuje zagrożenie wybuchem. Nie eksploatuj urządzenia w pomieszczeniach, w których panuje agresywna atmosfera. Ustaw urządzenie na płaskim, poziomym podłożu. 1 osuszacz powietrza TTK 96 E / TTK 127 E PL

3 Po myciu na mokro odczekaj do wyschnięcia urządzenia. Nie eksploatuj mokrego urządzenia. Nie eksploatuj ani nie obsługuj urządzenia mokrymi rękoma. Nie kieruj na urządzenie bezpośredniego strumienia wody. Nigdy nie wkładaj do urządzenia innych przedmiotów lub części ciała. W trakcie pracy urządzenia nie przykrywaj ani nie przesuwaj go. Nigdy nie siadaj na urządzeniu. Urządzenie nie jest zabawką. Utrzymuj dzieci i zwierzęta z dala od urządzenia. Nie eksploatuj urządzenia bez nadzoru. Przed każdorazowym wykorzystaniem urządzenia sprawdź, czy jego wyposażenie oraz elementy przyłączeniowe nie są uszkodzone. Nie eksploatuj uszkodzonych urządzeń lub podzespołów. Upewnij się, że wszystkie zewnętrzne przewody elektryczne urządzenia są zabezpieczone przez uszkodzeniami (np. przez zwierzęta). W żadnym wypadku nie eksploatuj urządzenia z uszkodzonym przewodem lub przyłączem sieciowym! Przyłącze prądowe musi odpowiadać parametrom zawartym w rozdziale Dane techniczne. Włącz wtyczkę do gniazda zasilania z zabezpieczeniem. Dobierz przedłużacz uwzględniając moc urządzenia, konieczną długość oraz przeznaczenie urządzenia. Całkowicie rozwiń przedłużacz. Unikaj przeciążenia elektrycznego. Przed rozpoczęciem przeprowadzania czynności konserwacyjnych lub napraw urządzenia wyciągnij wtyczkę zasilania z gniazda. Gdy urządzenie nie jest eksploatowane, wyłącz je i wyciągnij wtyczkę zasilającą z gniazda. W przypadku stwierdzenia uszkodzenia wtyczek lub przewodów, w żadnym wypadku nie eksploatuj urządzenia. W przypadku uszkodzenia przewodu zasilania urządzenia, w celu uniknięcia zagrożenia, naprawa może być wykonana wyłącznie przez producenta lub serwis producenta albo wykwalifikowanego pracownika. Uszkodzone przewody elektryczne stanowią poważne zagrożenie dla zdrowia! W trakcie ustawiania urządzenia zastosuj się do wskazówek dotyczących minimalnej odległości do innych przedmiotów oraz do zaleceń dotyczących warunków składowania i zastosowania zgodnie z rozdziałem Dane techniczne. Upewnij się, że wlot i wylot powietrza są drożne. Upewnij się, że wlot powietrza nie jest zanieczyszczony lub niedrożny luźnymi obiektami. Nie zdejmuj znaków bezpieczeństwa, naklejek lub etykiet. Utrzymuj wszystkie znaki bezpieczeństwa, naklejki oraz etykiety w dobrym stanie. Przewoź urządzenie wyłącznie w pozycji pionowej, po uprzednim opróżnieniu zbiornika lub węża odprowadzenia kondensatu. Przed rozpoczęciem składowania lub transportu całkowicie usuń kondensat. Nie pij kondensatu. Zagrożenie zdrowia! Zastosowanie zgodne z przeznaczeniem Urządzenie może być wykorzystywane wyłącznie do osuszania i zmniejszania poziomu wilgotności powietrza wewnątrz pomieszczeń, przy zachowaniu odpowiednich danych technicznych. Zastosowanie zgodne z przeznaczeniem obejmuje: Osuszanie i suszenie: salonów, sypialni, łazienek i piwnic, kuchni, domków kempingowych, przyczep kempingowych, łodzi. Utrzymanie niskiej wilgotności powietrza: magazynów, archiwów, laboratoriów, garaży przebieralni, szatni, suszarni itp. Zastosowanie niezgodne z przeznaczeniem Urządzenie nie jest przystosowane do użytku przemysłowego. Nie ustawiaj urządzenia na wilgotnym lub zalanym podłożu. Nie kładź na urządzeniu żadnych przedmiotów, np. elementów ubrań. Nie eksploatuj urządzenia na zewnątrz pomieszczeń. Samodzielne przeróbki urządzenia są zabronione. Jakiekolwiek inne zastosowanie od opisanego w instrukcji obsługi jest zastosowaniem niezgodnym z przeznaczeniem urządzenia. Niezastosowanie się do treści instrukcji powoduje utratę gwarancji. Kwalifikacje użytkownika Użytkownicy korzystający z urządzenia muszą: znać ryzyka wynikające z eksploatacji urządzeń elektrycznych w otoczeniu o wysokiej wilgotności powietrza. gruntownie zaznajomić się z treścią instrukcji obsługi, w szczególności z rozdziałem Bezpieczeństwo. Czynności konserwacyjne wymagające otwarcia obudowy mogą być przeprowadzane wyłącznie przez pracowników wykwalifikowanych w zakresie techniki klimatyzacyjnej lub przez pracowników firmy Trotec. PL osuszacz powietrza TTK 96 E / TTK 127 E 2

4 Inne zagrożenia Ostrzeżenie przed napięciem elektrycznym Czynności dotyczące instalacji elektrycznej mogą być przeprowadzane wyłącznie przez autoryzowany zakład elektryczny. Ostrzeżenie przed napięciem elektrycznym Przed rozpoczęciem jakichkolwiek napraw urządzenia wyciągnij wtyczkę zasilania elektrycznego z gniazda! Odłączaj urządzenie pociągając za wtyczkę zasilania. Ostrzeżenie W przypadku nieprawidłowego zastosowania tego urządzenia może dojść do powstania dodatkowego zagrożenia! Zapewnij odpowiednie przeszkolenie personelu! Ostrzeżenie Urządzenia nie są zabawkami i nie mogą być przekazywane dzieciom. Ostrzeżenie Niebezpieczeństwo uduszenia! Nie pozostawiaj materiału opakowaniowego leżącego w bezładzie. Może stać on się niebezpieczną zabawką dla dzieci. Wskazówka Nie eksploatuj urządzenia bez założonego filtra powietrza! Praca bez filtra spowoduje silne zanieczyszczenia wnętrza urządzenia, obniżenie skuteczności oraz uszkodzenie. Postępowanie w sytuacji awaryjnej 1. Wyłącz urządzenie. 2. W sytuacji awaryjnej wyciągnij urządzenie z gniazda zasilania: Odłączaj urządzenie pociągając za wtyczkę zasilania. 3. Nie podłączaj uszkodzonego urządzenia do zasilania. Informacje dotyczące urządzenia Opis urządzenia Urządzenie TTK 96 E / TTK 127 E służy do automatycznego osuszania pomieszczeń z zastosowaniem mechanizmu kondensacji. Wentylator zasysa wilgotne powietrze przez wlot powietrza tłoczy je przez filtr powietrza do parownika i znajdującego się za nim skraplacza. Skraplacz o niskiej temperaturze powietrza powoduje schłodzenie powietrza poniżej punktu rosy. Zawarta w powietrzu para wodna skrapla się na ożebrowaniu parownika. W skraplaczu schłodzone, osuszone powietrze zostaje ponownie nieco ogrzane i wyprowadzone przez wylot powietrza. W ten sposób osuszone powietrze jest ponownie mieszane z powietrzem wewnątrz pomieszczenia. W wyniku ciągłej recyrkulacji powietrza przez urządzenie, następuje zmniejszenie wilgotności powietrza wewnątrz pomieszczenia. W zależności od temperatury wewnątrz pomieszczenia oraz wilgotności względnej, kondensat wody skrapla się w sposób ciągły lub tylko w trakcie okresowych faz odmrażania, a następnie przechodzi przez kanał odpływowy do zbiornika kondensatu. Zbiornik jest wyposażony w pływak służący do poziomu kondensatu. Obsługa urządzenia i kontrola jego pracy jest możliwa za pośrednictwem panelu sterowania. W przypadku całkowitego napełnienia się zbiornika kondensatu, włączana jest kontrolka zbiornika (patrz rozdział "Elementy sterowania") na pulpicie sterowania. Urządzenie wyłącza się. Kontrolka zbiornika kondensatu wyłączy się dopiero po opróżnieniu i ponownym zamontowaniu zbiornika kondensatu. Opcjonalnie, skondensowana woda może być także odprowadzana za pomocą węża (Ø = 14 mm) przyłączonego do zaworu kondensatu. Urządzenie umożliwia obniżenie wilgotności względnej do ok. 35 %. Ze względu na wytwarzane w czasie pracy ciepło, temperatura pomieszczenia może lekko wzrosnąć. 3 osuszacz powietrza TTK 96 E / TTK 127 E PL

5 Widok urządzenia 12 1 Transport i składowanie Wskazówka Nieprawidłowe składowanie lub transportowanie urządzenia może spowodować jego uszkodzenie. Zastosuj się do informacji dotyczących transportu oraz składowania urządzenia Nr Oznaczenie 1 Uchwyt transportowy 2 Wylot powietrza 3 Mocowanie przewodu zasilania 4 Rolki transportowe 5 Adapter węża spustowego kondensatu 6 Wąż spustowy kondensatu 7 Przewód sieciowy 8 Przyłącze węża spustowego kondensatu z zaślepką 9 Wlot powietrza z filtrem 10 Wskaźnik poziomu napełnienia 11 Zbiornik kondensatu 12 Panel sterowania Transport Przesuwanie urządzenia jest możliwe dzięki zastosowaniu rolek. Przesuwanie urządzenia jest możliwe dzięki zastosowaniu uchwytu. Przed każdorazowym przesunięciem urządzenia zastosuj się do następujących wskazówek: Wyłącz urządzenie. Odłączaj urządzenie pociągając za wtyczkę zasilania. Spuść resztę kondensatu ze zbiornika i z węża odpływu (patrz rozdział "Konserwacja"). Nie ciągnij urządzenia za przewód zasilania. Przesuwaj urządzenie tylko na równej i gładkiej powierzchni. Po każdorazowym transportowaniu urządzenia zastosuj się do następujących wskazówek: Ustaw urządzenie w pozycji pionowej. Pozostaw urządzenie na godzin w celu nagromadzenia się czynnika chłodniczego w kompresorze. Ponownie włącz urządzenie dopiero po upłynięciu godzin! W przeciwnym przypadku może dojść do uszkodzenia kompresora i awarii urządzenia. Takie uszkodzenie nie jest objęte gwarancją. Magazynowanie Przed każdorazowym rozpoczęciem składowania zastosuj się do następujących wskazówek: Spuść resztę kondensatu ze zbiornika i z węża odpływu (patrz rozdział "Konserwacja"). Przed rozpoczęciem składowania opróżnij i oczyść zbiornik kondensatu. Spuść ew. powstały kondensat. W przypadku niewykorzystania urządzenia zastosuj się do następujących zaleceń dotyczących warunków składowania: Chroń przed wilgocią, mrozem i upałem. Magazynuj urządzenie w pozycji pionowej, w miejscu wolnym od kurzu lub bezpośredniego nasłonecznienia. W razie potrzeby osłoń urządzenie przed kurzem stosując odpowiednie opakowanie. W celu uniknięcia uszkodzeń, nie ustawiaj na urządzeniu innych urządzeń lub przedmiotów. PL osuszacz powietrza TTK 96 E / TTK 127 E 4

6 Montaż Zakres dostawy 1x Osuszacz powietrza 1x Filtr powietrza 1x Mocowanie przewodu zasilania 1x Adapter węża spustowego kondensatu 1x Wąż spustowy kondensatu ( l = 60 cm, Ø = 14 mm) Zamontuj przewód sieciowy 1. Wypakuj urządzenie i zutylizuj karton i inne materiały opakowaniowe. 2. Wyjmij zbiornik kondensatu. 5. Wciśnij mocowanie w przewidziane do mocowania gniazdo obudowy. ð W przypadku prawidłowego montażu pojawi się dźwięk zatrzasku. 6. Sprawdź, czy zamocowanie jest pewne i prawidłowe. ð W razie potrzeby przewód zasilania może zostać nawinięty na mocowanie. Ustawianie i instalacja 3. Wyjmij mocowanie przewodu zasilania (3), wąż spustowy kondensatu (6) oraz adapter węża (5) ze zbiornika kondensatu. 4. Ponownie zamontuj zbiornik kondensatu. Ustawianie W trakcie ustawiania urządzenia zastosuj się do wskazówek dotyczących minimalnej odległości do innych przedmiotów zgodnie z rozdziałem "Dane techniczne". Ustaw urządzenie na płaskim, poziomym podłożu. W trakcie ustawiania urządzenia uwzględnij konieczność zachowania odpowiedniej odległości od źródeł ciepła. Przy ustawianiu urządzenia w szczególności w pomieszczeniach o podwyższonej wilgotności, zastosuj odpowiednie elektryczne zabezpieczenie przeciwupływowe (RCD). 5 osuszacz powietrza TTK 96 E / TTK 127 E PL

7 Obsługa Po włączeniu urządzenie pracuje automatycznie. Wentylator pracuje ciągle aż do wyłączenia urządzenia. Unikaj pozostawiania otwartych drzwi i okien. Elementy sterowania Auto defrost Full 23 Nr Oznaczenie Znaczenie 13 Dioda LED filtra FILTER 14 Dioda LED automatycznego odmrażania Auto defrost 15 Dioda LED ciągłego trybu pracy CONT. On Off 22 Jej włączenie sygnalizuje konieczność oczyszczenia filtra. Jej włączenie sygnalizuje automatyczne odmrażanie. Jej włączenie sygnalizuje pracę urządzenia w trybie ciągłym. 16 Dioda LED TURBO Jej włączenie oznacza pracę wentylatora z maksymalną prędkością. 17 Dioda LED poziomu napełnienia FULL 18 Dioda LED wyłączenia Off 19 Dioda LED włączenia On 21 Jej włączenie sygnalizuje całkowite napełnienie zbiornika kondensatu. Patrz rozdział "Opróżnianie zbiornika kondensatu". Jej włączenie sygnalizuje zaprogramowanie automatycznego wyłączenia z zastosowaniem timera. Jej włączenie sygnalizuje zaprogramowanie automatycznego włączenia z zastosowaniem timera. 20 Ekran Wskazuje aktualny poziom wilgotności powietrza. Wskazuje zadany poziom wilgotności powietrza, w przypadku zadania tego parametru docelowego. Wskazuje liczbę godzin, na którą zaprogramowany został timer. 21 Przycisk zasilania POWER Służy do włączania lub wyłączania urządzenia. Nr Oznaczenie Znaczenie 22 Przycisk wyboru Przycisk wyboru wilgotności powietrza (35 % do 85 % w krokach co 5 %) lub funkcji timera (w krokach co 0,5 godz. (0 do 10 godz.) w krokach co 1 godz. (10 do 24 godz.)). 23 Przycisk programatora TIMER Służy do włączania lub wyłączania funkcji programatora czasowego Timer. 24 Przycisk TURBO Służy do ustawiania prędkości pracy wentylatora. Stopień 1 = normalna prędkość Stopień 2 = funkcja suszenia bielizny 25 Przycisk ciągłego trybu pracy CONT. 26 Przycisk filtra FILTER 27 Przycisk COMFORT Służy do włączania lub wyłączania ciągłego trybu pracy. Służy do zerowania cyklu czyszczenia filtra. Służy do włączania lub wyłączania trybu pracy komfortowej. Montaż filtra powietrza Przed włączeniem sprawdź, czy filtr powietrza został zainstalowany. Urządzenie nie może pracować bez filtra powietrza. Eksploatacja bez filtra powietrza spowoduje silne zanieczyszczenie filtra i obniżenie wydajności osuszania a także uszkodzenie urządzenia. Włączanie urządzenia 1. Upewnij się, że pusty zbiornik kondensatu został prawidłowo zamontowany. 2. Włącz wtyczkę do gniazda zasilania z zabezpieczeniem. 3. Naciśnij przycisk POWER (21). Ustawianie wilgotności powietrza Zadana wilgotność powietrza może zostać zmieniona w dowolnym momencie w trakcie pracy urządzenia. 1. Naciśnij przycisk wyboru (22) w lewo lub w prawo w celu ustawienia wybranej wartości wilgotności powietrza. ð Wybrany poziom wilgotności powietrza pojawi się na wyświetlaczu (20) przez czas ok. 5 sekund. ð Na wyświetlaczu ponownie pojawi się aktualna wilgotność powietrza. ð Urządzenie automatycznie wyłączy się po osiągnięciu zadanej wartości wilgotności powietrza. Ustawianie prędkości pracy wentylatora 1. Naciśnij przycisk TURBO(24) w celu przełączenia pomiędzy normalną a wysoką prędkością pracy wentylatora. ð Dioda LED TURBO (16) oznacza pracę wentylatora z maksymalną prędkością. ð Funkcja suszenia bielizny jest włączona. PL osuszacz powietrza TTK 96 E / TTK 127 E 6

8 Tryb pracy ciągłej W trybie ciągłym urządzenie osusza powietrze ciągle i niezależnie od wilgotności powietrza. Wskazówka: W trybie pracy ciągłej zaleca się podłączenie węża odpływu kondensatu, zapewniającego ciągłe odprowadzanie skroplin. 1. Naciśnij przycisk CONT. (25) w celu włączania lub wyłączania ciągłego trybu pracy. ð Aktywność ciągłego trybu pracy jest sygnalizowana świeceniem się diody LED CONT. (15). Zastosowanie węża odpływowego przyłączonego do zaworu kondensatu Podłączenie węża odpływu kondensatu jest zalecane w przypadku wykorzystania urządzenia do ciągłego osuszania (tryb pracy ciągłej). ü Odpowiedni wąż należy do wyposażenia urządzenia. ü Odpowiedni adapter węża należy do wyposażenia urządzenia. ü Urządzenie jest wyłączone. 1. Wykręć zaślepkę złącza odpływu kondensatu. Funkcja suszenia bielizny Urządzenie może być wykorzystywane do przyspieszenia suszenia bielizny. W trakcie ustawiania urządzenia lub suszarki na bieliznę uwzględnij dane techniczne dotyczące minimalnej odległości od sąsiadujących przedmiotów. 1. Naciśnij przycisk TURBO (24) w celu uruchomienia maksymalnej prędkości pracy wentylatora (poziom 2). ð Kontrolka LED TURBO (16) zostanie włączona. ð Funkcja suszenia bielizny jest włączona. Tryb pracy komfortowej Tryb pracy komfortowej służy do utrzymania wilgotności powietrza w zakresie od 45 % do 55 %. W zależności od temperatury w pomieszczeniu, urządzenie automatycznie dobiera zakres 45 %-50 %-55 % wilgotności powietrza zapewniający jak największy komfort. Ręczna regulacja wilgotności powietrza jest w tym trybie pracy niedostępna. 1. Naciśnij przycisk COMFORT (27) w celu uruchomienia trybu pracy komfortowej. 2. Nakręć adapter węża (5) na złącze. 3. Nasuń koniec węża na adapter. 7 osuszacz powietrza TTK 96 E / TTK 127 E PL

9 4. Drugi koniec węża umieść w odpowiedni odpływie (np. kanalizacja lub odpowiednio duży pojemnik). Zwróć uwagę, aby nie doszło do załamania węża. Zdejmij wąż, jeżeli urządzenie nie będzie eksploatowane w trybie ciągłym. Przed przeznaczeniem węża do magazynowania, osusz go. Ustawianie timera Programowanie Timera umożliwia włączenie lub wyłączenie urządzenia po upłynięciu określonej liczby godzin (do maks. 24). Funkcje włączenia i wyłączenia mogą być aktywne jednocześnie. W takim przypadku włączone będą obie diody LED (18 i 19). Programator czasowy Timer może zostać ustawiony w krokach co 0,5 godz. (0 do 10 godz.) lub w krokach 1 godz. (10 do 24 godz.). Wskazówka: W przypadku wykorzystania funkcji Timer, urządzenie nie powinno być eksploatowane bez nadzoru w pomieszczeniach ogólnodostępnych. 1. Naciśnij przycisk TIMER (23) w celu włączenia programatora czasowego TIMER. ð Dioda LED Off (18) zostanie włączona. ð Na ekranie widoczna jest liczba godzin do automatycznego wyłączenia (standard: 0.0). 2. Naciśnij przycisk wyboru (22) w celu ustawienia liczby godzin do automatycznego wyłączenia. 3. Alternatywnie ponownie naciśnij przycisk TIMER (23) w celu zaprogramowania automatycznego włączenia. ð Dioda LED On (19) zostanie włączona. ð Na ekranie widoczna jest liczba godzin do automatycznego włączenia (standard: 0.0). 4. Naciskaj przycisk wyboru (22), aż do ustawienia odpowiedniej liczby godzin do automatycznego włączenia urządzenia. ð Zadana liczba godzin będzie pojawi się na wyświetlaczu na czas ok. 5 sekund. Następnie pojawi się aktualna wilgotność powietrza w pomieszczeniu. 5. Praca urządzenia będzie trwała aż do upłynięcia zaprogramowanego czasu lub do ręcznego wyłączenia urządzenia. ð Urządzenie samoczynnie wyłączy lub wyłączy się po określonym czasie. ð Odpowiednia dioda LED (Off w przypadku automatycznego wyłączenia lub On w przypadku automatycznego włączenia) włączy się. Wskazówka: Wyłączenie automatycznego włączenia i wyłączenia możliwe jest także po ustawieniu wartości 0 dla odpowiedniej liczby godzin. Pojawienie się na wyświetlaczu symbolu P2 także oznacza uruchomienie timera. Automatyczne odmrażanie Praca w niskiej temperaturze otoczenia może spowodować zamarznięcie parownika. Urządzenie wykona automatyczne odmrażanie. Kompresor wyłącza się, lecz wentylator pracuje aż do zakończenia fazy odmrażania. Czas trwania tej operacji nie jest stały. W trakcie automatycznego odmrażania nie wyłączaj urządzenia. Nie odłączaj wtyczki od gniazda zasilania. Funkcja pamięci W przypadku krótkotrwałego zaniku zasilania urządzenie zachowuje zaprogramowane wartości zadane. Czasy uruchomienia i zatrzymania trybu automatycznego nie zostają zapamiętane. Funkcja automatycznego wyłączenia Auto-Stop W przypadku całkowitego napełnienia zbiornika wody, jego nieprawidłowego zamocowania lub osiągnięcia zadanej wartości wilgotności powietrza, urządzenie zostanie automatycznie wyłączone. Wycofanie z eksploatacji Ostrzeżenie przed napięciem elektrycznym Nie dotykaj wtyczki sieciowej wilgotnymi lub mokrymi rękami. 1. Naciśnij przycisk POWER (21). 2. Odłącz wtyczkę zasilania od gniazdka. 3. W razie potrzeby zdejmij przewód spustowy kondensatu i opróżnij go z resztek cieczy. 4. W razie potrzeby opróżnij ten pojemnik. 5. Oczyść urządzenie, a w szczególności filtr powietrza, stosując się do wskazówek zawartych w rozdziale "Konserwacja". 6. Zapewnij warunki magazynowania zgodnie z rozdziałem "Magazynowanie". PL osuszacz powietrza TTK 96 E / TTK 127 E 8

10 Błędy i usterki Prawidłowość działania urządzenia została wielokrotnie sprawdzona w ramach procesu produkcyjnego. W przypadku występowania usterek przeprowadź czynności kontrolne według poniższej listy. Wskazówka: Po zakończeniu wszystkich czynności konserwacyjnych i naprawczych odczekaj co najmniej 3 minuty. Ponownie włącz urządzenie dopiero po upłynięciu tego czasu. Urządzenie nie pracuje: Sprawdź podłączenie zasilania. Sprawdź, czy wtyczka nie jest uszkodzona. Sprawdź, czy zbiornik kondensatu jest prawidłowo osadzony. Sprawdź, czy zbiornik kondensatu nie jest przepełniony, w razie potrzeby opróżnij go. Kontrolka zbiornika kondensatu nie może włączyć się. Przed ponownym włączeniem urządzenia odczekaj 10 minut. Jeżeli urządzenie nie zacznie pracować, zleć kontrolę techniczną systemu elektrycznego w wykwalifikowanym serwisie lub firmie Trotec. Urządzenie pracuje lecz nie dochodzi do gromadzenia się kondensatu: Sprawdź, czy pływak zbiornika kondensatu nie jest zabrudzony. W razie potrzeby oczyść zbiornik kondensatu. Pływak musi poruszać się bez żadnych przeszkód. Sprawdź temperaturę pomieszczenia. Zakres roboczy urządzenia wyznacz zgodnie z danymi technicznymi. Sprawdź, czy filtr powietrza nie jest zanieczyszczony. W razie potrzeby oczyść lub wymień filtr. Sprawdź wzrokowo, czy zbiornik kondensatu nie jest zabrudzony (patrz rozdział "Konserwacja"). Czyszczenie zanieczyszczonego zbiornika kondensatu zleć w wykwalifikowanym serwisie lub w firmie Trotec. Głośna praca urządzenia, wibracje, wyciek kondensatu: Sprawdź, czy urządzenie zostało ustawione w pozycji poziomej na płaskiej powierzchni. Urządzenie bardzo nagrzewa się, jego praca jest głośna lub jego moc spada: Sprawdź, czy filtr powietrza i wloty powietrza nie są zanieczyszczone. Usuń wszelkie zanieczyszczenia. Sprawdź wzrokowo czystość urządzenia (patrz rozdział "Konserwacja"). Czyszczenie zanieczyszczonego wnętrza urządzenia zleć w wykwalifikowanym serwisie lub w firmie Trotec. Urządzenie nie pracuje prawidłowo mimo przeprowadzenia wszystkich czynności kontrolnych? Zleć naprawę urządzenia odpowiednio uprawnionym pracownikom lub firmie Trotec. Kody błędów Na wyświetlaczu pojawić się mogą następujące kody błędów: Kod błędu Przyczyna Sposób usunięcia usterki AS ES P2 EC E3 Błąd czujnika wilgotności Błąd czujnika temperatury parownika. Zbiornik kondensatu napełniony lub nieprawidłowo zamontowany. Nieszczelność obiegu chłodzącego. Ogólna usterka urządzenia. Na chwilę odłącz przewód zasilania od gniazda elektrycznego. Jeżeli błąd pojawi się po ponownym włączeniu urządzenia, skontaktuj się z serwisem. Na chwilę odłącz przewód zasilania od gniazda elektrycznego. Jeżeli błąd pojawi się po ponownym włączeniu urządzenia, skontaktuj się z serwisem. Opróżnij zbiornik kondensatu lub sprawdź, czy jest on prawidłowo zamocowany. Wyłącz urządzenie i skontaktuj się z serwisem. Patrz informacje dotyczące obiegu chłodzącego zamieszczone w rozdziale "Konserwacja". Na chwilę odłącz przewód zasilania od gniazda elektrycznego. Jeżeli błąd pojawi się po ponownym włączeniu urządzenia, skontaktuj się z serwisem. 9 osuszacz powietrza TTK 96 E / TTK 127 E PL

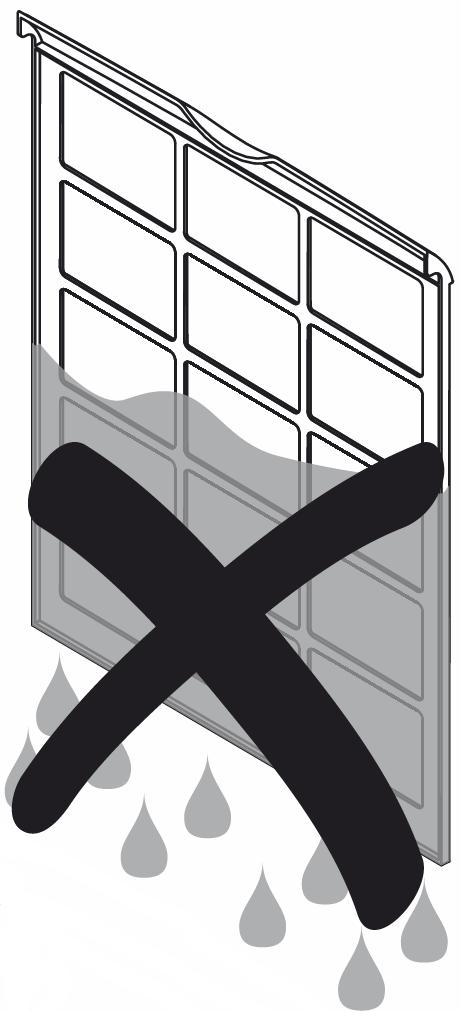

11 Konserwacja Czynności przed rozpoczęciem konserwacji Ostrzeżenie przed napięciem elektrycznym Nie dotykaj wtyczki sieciowej wilgotnymi lub mokrymi rękami. Wyłącz urządzenie. Odłączaj urządzenie pociągając za wtyczkę zasilania. Ostrzeżenie przed napięciem elektrycznym Czynności, wymagające otwarcia obudowy, mogą być przeprowadzane wyłącznie przez autoryzowany serwis lub przez firmę Trotec. Kontrola wzrokowa stopnia zanieczyszczenia wnętrza urządzenia 1. Wymontuj filtr powietrza. 2. Oświetl wnętrze urządzenia latarką. 3. W przypadku stwierdzenia grubej, gęstej warstwy kurzu, zleć czyszczenie urządzenia firmie wyspecjalizowanej w zakresie urządzeń klimatyzacyjnych lub firmie Trotec. 4. Ponownie zamontuj filtr powietrza. Czyszczenie filtra powietrza Ostrożnie Sprawdź, czy filtr nie jest zużyty lub uszkodzony. Krawędzie i naroża filtra nie mogą być zniekształcone lub zaokrąglone. Przed ponownym zastosowaniem filtra sprawdź, czy nie jest on uszkodzony lub wilgotny! Filtr powietrza musi być czyszczony najpóźniej po 250 godzinach pracy lub natychmiast w momencie stwierdzenia jego zabrudzenia. Objawia się to m.in. zmniejszoną mocą chłodzenia (patrz rozdział Błędy i usterki). Dioda LED FILTER (13) włącza się po 250 godzinach pracy Czyszczenie obudowy Czyść urządzenie za pomocą wilgotnego, miękkiego i niepostrzępionego kawałka tkaniny. Zwróć uwagę, aby do wnętrza obudowy nie przedostała się wilgoć. Nie stosuj ściernych środków czyszczących. Obieg środka chłodniczego Obieg środka chłodniczego jest hermetycznym systemem bezobsługowy. Wykonywanie wszelkich czynności konserwacyjnych lub napraw dopuszczalne jest wyłącznie przez wykwalifikowanych techników klimatyzacji lub pracowników firmy Trotec. Montaż oczyszczonych, suchych filtrów przeprowadź w odwrotnej kolejności. Naciśnij przycisk FILTER (26) w celu zresetowania filtra. Jest to możliwe tylko wtedy, gdy kontrolka LED filtra FILTER (13) była włączona. Po wyzerowaniu, dioda LED FILTER (13) zostaje wyłączona. PL osuszacz powietrza TTK 96 E / TTK 127 E 10

12 Wskazówka: W przypadku wyłączenia urządzenia, jego ponowne włączenie nie będzie możliwe przez kolejne 3 minuty. Służy to ochronie urządzenia. Po 3 minutach urządzenie automatycznie rozpocznie pracę. Opróżnianie zbiornika kondensatu W przypadku całkowitego napełnienia lub nieprawidłowego zamocowania zbiornika, włączona zostaje dioda LED Full (17), a na wyświetlaczu pojawia się komunikat P2. Kompresor oraz wentylator wyłączają się. 1. Wyjmij zbiornik kondensatu z urządzenia. 2. Opróżnij zbiornik kondensatu przez spust do odpowiedniego zlewu. 3. Wypłucz zbiornik czystą wodą. Regularnie czyść zbiornik za pomocą łagodnego środka czyszczącego (nie stosuj płynu do mycia naczyń!). 4. Ponownie zamontuj zbiornik kondensatu do urządzenia. Zwróć uwagę na prawidłowy montaż zbiornika w urządzeniu, w przeciwnym wypadku włączenie urządzenia nie będzie możliwe. 11 osuszacz powietrza TTK 96 E / TTK 127 E PL

13 Załącznik techniczny Dane techniczne Parametr Wartość Model TTK 96 E TTK 127 E Maks. wydajność osuszania 30 l / 24 godz. 50 l / 24 godz. Wydajność 30 C i 80 % wilg. wzgl. Przepływ powietrza [m 3 /godz.] Stopień 1: 180 Stopień 2: ,3 l / 24 godz. 46,8 l / 24 godz. Stopień 1: 320 Stopień 2: 345 Temperatura otoczenia 5 C - 35 C 5 C - 35 C Zakres roboczy względnej wilgotności powietrza 35 % do 100 % wilgotności względnej 35 % do 100 % wilgotności względnej Ciśnienie po stronie ssącej 1,5 MPa 1,5 MPa Ciśnienie po stronie wylotowej 4,2 MPa 4,2 MPa Przyłącze sieciowe 1/N/PE~ 230 V / 50 Hz 1/N/PE~ 230 V / 50 Hz Pobór mocy 465 W 775 W Nominalne natężenie prądu 2,5 A 3,6 A Środek chłodzący R-410A R-410A Ilość środka chłodzącego 220 g 290 g Współczynnik GWP Ekwiwalent CO 2 0,459 t 0,606 t Zbiornik kondensatu 3 l 6 l Poziom ciśnienia akustycznego 52 db(a) 51 db(a) Wymiary (Długość x Szerokość x Wysokość) Minimalna odległość do ścian i przedmiotów 386 x 260 x 500 (mm) 392 x 282 x 616 (mm) góra: 40 cm przód: 20 cm tył: 20 cm po prawej: 20 cm po lewej: 40 cm Masa 15 kg 20 kg góra: 40 cm przód: 20 cm tył: 20 cm po prawej: 20 cm po lewej: 40 cm Utylizacja Umieszczony na wycofanym z eksploatacji urządzeniu elektrycznym lub elektronicznym symbol przekreślonego kosza oznacza, że nie może być ono wyrzucane do odpadków gospodarczych. Urządzenie może zostać bezpłatnie zwrócone do najbliższego punktu odbioru zużytych urządzeń elektrycznych i elektronicznych. Odpowiednie adresy dostępne są w urzędach miejskich lub gminnych. Dodatkowe informacje dotyczące możliwości zwrotu urządzenia zamieściliśmy także na naszej stronie internetowej Specjalna utylizacja urządzeń elektrycznych i elektronicznych pozwala na ponowne zastosowanie użytych materiałów, sortowanie zastosowanych materiałów lub inne rodzaje wykorzystania starych urządzeń. Procedury te pozwalają także na ograniczenie niekorzystnego wpływu zastosowanych materiałów na środowisko naturalne oraz na zdrowie ludzi. Urządzenie jest napędzane gazem cieplarnianym, mogącym wywierać negatywny wpływ dla środowiska naturalnego i mogącym przyczyniać się do globalnego ocieplenia w przypadku przedostania się do atmosfery. Dalsze informacje zamieszczono na tabliczce znamionowej. Utylizację mieszaniny środka chłodniczego, zastosowanego w urządzeniu, przeprowadzaj zgodnie z lokalnym ustawodawstwem. PL osuszacz powietrza TTK 96 E / TTK 127 E 12
