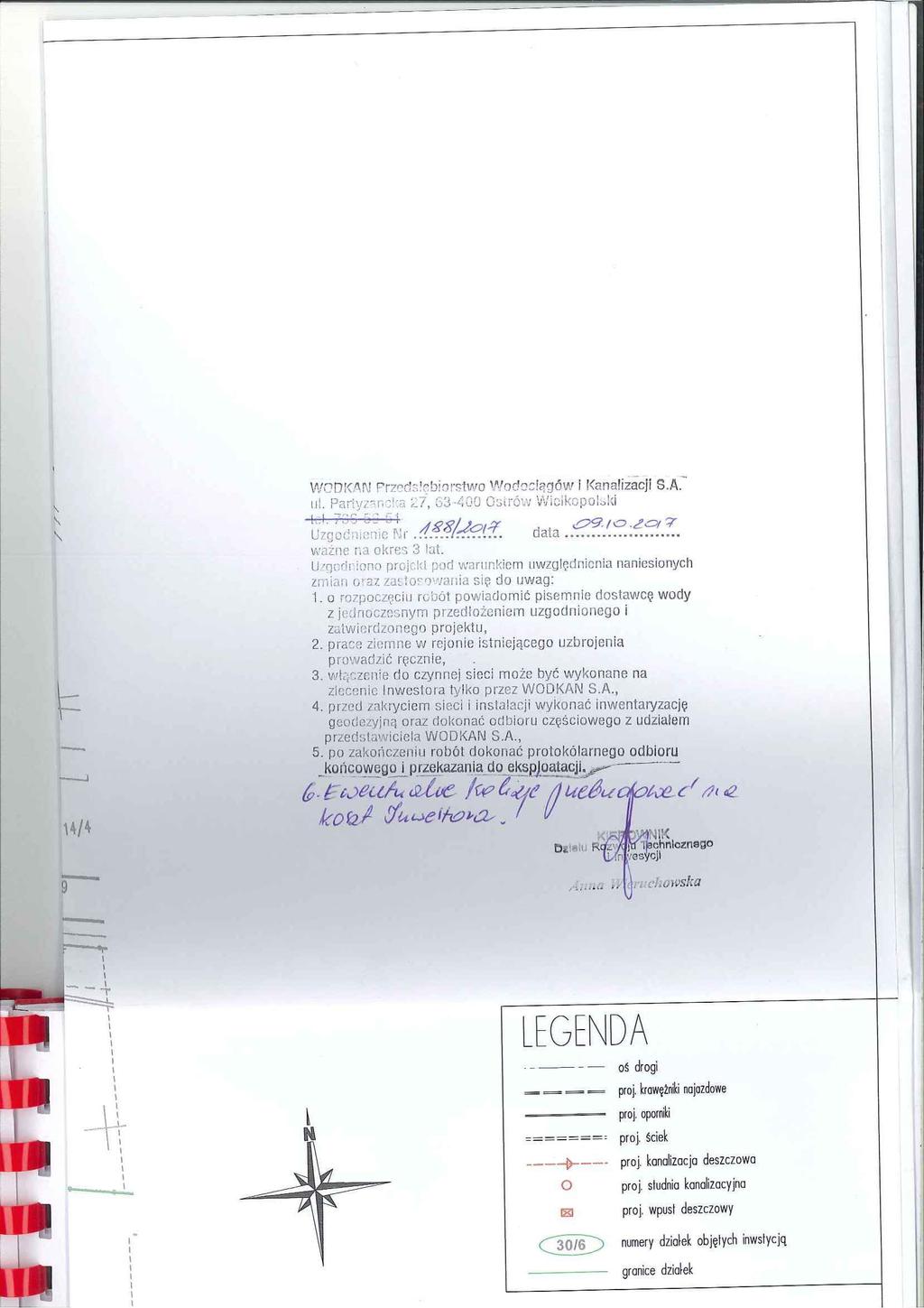

1 NUMER ZAWARTOŚĆ PROJEKTU WYKONAWCZEGO: STRONA Część opisowa: Oświadczenie projektanta Uprawnienia projektowe: Mirosław Karolak Zaświadczenie z PIIB: Mirosław Karolak Opis projektu zagospodarowania terenu Informacja dotycząca bezpieczeństwa i ochrony zdrowia 23 Załączone dokumenty: Warunki techniczne WODKAN Przedsiębiorstwo Wodociągów i Kanalizacji S.A. w Ostrowie Wielkopolskim; pismo nr TTI/BL/2117/2017 z dnia r Uzgodnienie WODKAN Przedsiębiorstwo Wodociągów i Kanalizacji S.A. w Ostrowie Wielkopolskim; pismo nr 188/2017 z dnia r Protokół z posiedzenia narady koordynacyjnej nr GGO z dnia r. 34 Część graficzna Spis rysunków Rysunki

2 1. CZĘŚĆ OPISOWA 3

3 1.1. OŚWIADCZENIE PROJEKTANTA 4

4 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2017 r., poz z późniejszymi zmianami) OŚWIADCZAM że, projekt wykonawczy budowy kanalizacji deszczowej oraz projektu ciągu pieszo-jezdnego na ulicy Grodzieńskiej w Ostrowie Wielkopolskim działki nr: 8/13, 8/14, 8/16, 14/6, 16/5, 18/1, 21/5, 27/4, 28/8, 30/1, 30/6 obręb 0060 Ostrów Wielkopolski został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Oświadczam, że dokumentacja jest zgodna z obowiązującymi przepisami techniczno-budowlanymi, normami i wytycznymi. Ponadto, oświadczam, iż projekt został opracowany jako kompletny z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Mirosław Karolak 5

5 1.2. UPRAWNIENIA PROJEKTOWE 6

6 7

7 8

8 1.3. ZAŚWIADCZENIE Z PIIB 9

9 10

10 1.4. OPIS PROJEKTU ZAGOSPODAROWANIA TERENU 11

11 1.4. OPIS PROJEKTU ZAGOSPODAROWANIA TERENU do projektu budowy kanalizacji deszczowej oraz projektu ciągu pieszo-jezdnego na ulicy Grodzieńskiej w Ostrowie Wielkopolskim działki nr: 8/13, 8/14, 8/16, 14/6, 16/5, 18/1, 21/5, 27/4, 28/8, 30/1, 30/6 obręb 0060 Ostrów Wielkopolski 1. Inwestor. Miejski Zarząd Dróg w Ostrowie Wielkopolskim, ul. Zamenhofa 2b, Ostrów Wielkopolski. 2. Materiały wyjściowe i pomocnicze do projektowania. umowa z Inwestorem, uzgodnienia z Inwestorem, mapa sytuacyjno wysokościowa w skali 1 : 500 aktualizowana dla celów projektowych, wizje lokalne w terenie oraz geodezyjne pomiary uzupełniające, Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. (Dz. U nr 43 poz. 430), Rozporządzenie Ministra infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U nr 220 poz. 2181); Załącznik do nr 220, poz z dnia 23 grudnia 2003 r., Ustawa z dnia 21 marca 1985 r. o drogach publicznych (Dz. U poz tekst jednolity), Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U nr 81, poz. 462 z późniejszymi zmianami tekst jednolity), Ustawa Prawo Budowlane z dnia 7 lipca 1994 r. ( Dz. U. z 2017r. poz z późniejszymi zmianami tekst jednolity), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U poz tekst jednolity), Polskie Normy, związane Normy Branżowe, literatura. 12

12 3. Odwodnienie Zakres opracowania. Projekt obejmuje odwodnienie ul. Grodzieńskiej do istniejących sieci kanalizacji deszczowej: Ø315 w ul. Lipowej; Ø315 w ul. Lwowskiej. Miejscem włączenia kanału, zgodnie z warunkami technicznymi, będą projektowane studnie rewizyjne nabudowane na istniejących kanałach deszczowych. Odwodnienie pasa drogowego ul. Grodzieńskiej będzie realizowane poprzez zastosowane spadki poprzeczne i podłużne nawierzchni, powodujące spływ wody do ścieku, a następnie do kanalizacji deszczowej. Wody deszczowe będą odprowadzane ze zlewni ul. Grodzieńskiej w ilości: odcinek I (do ul. Lipowej) 18,91 dm3/s, odcinek II (do ul. Lwowskiej) 14,90 dm3/s, 3.2. Obliczenie retencji projektowanego układu kanalizacji deszczowej Odciek I Ilość wód deszczowych obliczono w oparciu o wzór Błaszczyka: Q =ψ q F φ [dm3/s] gdzie: ψ - współczynnik spływu powierzchniowego q natężenie deszczu miarodajnego [dm3/s ha] F powierzchnia zlewni [ha] φ - współczynnik opóźnienia odpływu (przyjęto 1) Dla drogi klasy D jako deszcz miarodajny przyjęto deszcz o prawdopodobieństwie występowania p = 100% tj. deszcz zdarzający się raz na rok i czasie trwania t=10 min. Dla tych parametrów przy średniej rocznej wysokości opadów do 800 mm, natężenie deszczu miarodajnego wynosi: A 470 q= 0,667 = 0,667 =101,2[ dm3 / s ha ] t 10 Zestawienie powierzchni zlewni i współczynników spływu: Lp Element Powierzchnia F Współczynnik spływu ψ Powierzchnia zredukowana FZr [m2] [ha] [-] [ha] 1. Jezdnia i zjazdy z kostki betonowej ,195 0,8 0, Zieleń ,153 0,2 0,031 Razem 0,187 Ilość wody opadowej wynosi: Q =101,2 0,187 = 18,91 [dm3/s] 13

13 Obliczenie objętości wód do zretencjonowania: Vz = Q t 10-3 [m3] gdzie: t natężenie deszczu miarodajnego [s] przyjęto t=10 min=600 s Vz = 11,35[m3] Pojemność retencyjna projektowanej sieci wynosi: w tym: - rurociągi Ø315 długości 314,00m - studnie Ø1000 (SD10 SD16) średnie spiętrzenie ok. 1,3 m Zaprojektowana retencja kanałowa jest wystarczająca. Vr = 32,40[m3] V315=25,25[m3] V1000=7,15[m3] Odcinek II Dla drogi klasy D jako deszcz miarodajny przyjęto deszcz o prawdopodobieństwie występowania p = 100% tj. deszcz zdarzający się raz na rok i czasie trwania t=10 min. Dla tych parametrów przy średniej rocznej wysokości opadów do 800 mm, natężenie deszczu miarodajnego wynosi: A 470 q= 0,667 = 0,667 =101,2[dm 3 / s ha ] t 10 Zestawienie powierzchni zlewni i współczynników spływu: Lp Element Powierzchnia F Współczynnik spływu ψ Powierzchnia zredukowana FZr [m2] [ha] [-] [ha] 1. Jezdnia i zjazdy z kostki betonowej ,154 0,8 0, Zieleń ,120 0,2 0,024 Razem 0,147 Ilość wody opadowej wynosi: Q =101,2 0,147 = 14,90 [dm3/s] Obliczenie objętości wód do zretencjonowania: Vz = Q t 10-3 [m3] gdzie: t natężenie deszczu miarodajnego [s] przyjęto t=10 min=600 s Vz = 8,94[m3] Pojemność retencyjna projektowanej sieci wynosi: w tym: - rurociągi Ø315 długości 225,00m - studnie Ø1000 (SD20 SD25) średnie spiętrzenie ok. 1,2 m Zaprojektowana retencja kanałowa jest wystarczająca. Vr = 23,75[m3] V315=18,10[m3] V1000=5,65[m3] 3.3. Zestawienie parametrów technicznych kanalizacji deszczowej Kanał deszczowy. długość całkowita 538,50 mb (odcinek I 314,00 mb, odcinek II 224,50 mb), 14

14 materiał spadek 315/160 PVC U klasy S Ø315, 0,31 1,12 %, 11 szt.(odcinek I 6 szt., odcinek II 5 szt.) Przykanaliki do wpustów deszczowych. długość całkowita materiał spadek ilość przykanalików 31,30 mb (odcinek I 16,50 mb, odcinek II 14,80 mb), PVC U klasy S Ø160, %, 22 szt. (odcinek I 13 szt, odcinek II 9 szt.) Uzbrojenie terenu. Uzbrojenie terenu w obrębie projektowanego kanału deszczowego stanowią: kanalizacja deszczowa (istniejąca), kanalizacja sanitarna, wodociąg, gazociąg, sieci teletechniczne, sieci energetyczne, oświetlenie uliczne Kanalizacja deszczowa założenia szczegółowe Zastosowane materiały Rurociąg grawitacyjny. Zaprojektowano rurociąg o średnicy Ø315 mm, który należy wykonać z rur i PVC U, klasy S (SDR 34; SN 8) zgodnych z normą PN EN : 2009 oraz techniczną ITB nr AT /2011 lub równoważnych. Montaż rurociągów prowadzić zgodnie z instrukcją dostarczoną przez producenta. Wykonawstwo i odbiór wykonanych robót muszą być zgodne z normą PN EN 1610 Budowa i badania przewodów kanalizacyjnych, lub równoważnego systemu. Nie dopuszcza się łączenia elementów rurociągów pochodzących od producentów. System równoważny musi być systemem kompletnym. kształtek aprobatą : 2002 różnych Studzienki włazowo rewizyjne. Zaprojektowane studzienki włazowe Ø1000 wykonać jako żelbetowe (beton C45/55) łączone na uszczelkę PKWiU zgodne z normą PN EN 1917:2004 lub równoważne. Studzienki rewizyjne muszą spełniać następujące wymogi techniczne: przystosowanie do posadowienia na głębokości do 10,0 m, bez konieczności stosowania pierścieni odciążających, przystosowanie do obciążeń zasypki i taboru kołowego 400 kn/oś zgodnie z normą PN 85/S Nie dopuszcza się łączenia elementów studzienek rewizyjnych pochodzących od różnych producentów. System równoważny musi być systemem kompletnym. 15

15 Wpusty deszczowe. Zaprojektowane wpusty deszczowe wykonać o średnicy Ø500 mm betonowe (C35/45) z osadnikiem o głębokości 0,5 m, zgodne z normą DIN 4052 lub równoważne. Zastosować wpusty deszczowe żeliwne uliczne klasy D 400. Wpusty deszczowe muszą spełniać wymogi techniczne zawarte w następujących aprobatach technicznych i normach: krajowa deklaracja zgodności nr 9 dotycząca studzienek kanalizacyjnych z prefabrykowanych elementów betonowych i żelbetowych o średnicach: 450 mm, 500 mm, 1000 mm i 1200 mm, klasa obciążeń D 400 zgodnie z PN EN 124 : Nie dopuszcza się łączenia elementów wpustów deszczowych pochodzących od różnych producentów. System równoważny musi być systemem kompletnym Roboty ziemne. W pasie drogowym wykonać wykop liniowy o ścianach pionowych, umocniony. Zaleca się prowadzić wykop w całości szalowany np. w systemie PODLASIE 2 lub równoważnym. Całość urobku należy wywieźć. Dopuszczalny jest wykop szerokoprzestrzenny, zależnie od warunków gruntowo wodnych. W przypadku, gdy po wykonaniu wykopu okaże się, że wody gruntowe napływają do wykopu należy zastosować odwodnienie igłofiltrami. W tym celu w odległości 0,5 m od brzegu wykopu i co m wpłukujemy na głębokość 3,0 4,0 m igłofiltry o średnicy 50 mm wykonując następujące czynności: wyznaczamy trasę i miejsce projektowanego wpłukiwania, montujemy kolektor ssący na terenie lub w wykopie z jego zamocowaniem, wykonujemy podłączenie do igłofiltrów i pompy wpłukującej i ustawiamy przy pomocy trójnogu pionowo igły na terenie lub w wykopie, wpłukujemy igłofiltry w grunt, podłączamy igłofiltry do kolektora ssącego, podłączamy zestaw igłofiltrów do agregatu pompowego i włączamy zestaw do eksploatacji; odpompowaną wodę odprowadzamy do kanalizacji deszczowej. Wykopany grunt należy w całości wymienić na piasek i zagęszczać w trakcie zasypki rurociągów wibratorami płytowymi do wskaźnika zagęszczenia ID = na całej głębokości. Rurociągi o przykryciu mniejszym od 0,8m należy zasypać kruszywem mrozoodpornym. Zasady prowadzenia i odbioru budowlanych robót ziemnych regulują zapisy normy PN 67/B Roboty ziemne budowlane. Wymagania w zakresie wykonania i badania przy odbiorze oraz normą branżową BN 83/ Układanie rurociągów. Rurociągi układać w gotowym wykopie na warstwie podsypki piaskowej grubości 15 cm i zasypać piaskiem na całej głębokości powyżej wierzchu rury. Szczegółowy sposób wykonania robót ziemnych i układania rurociągu oraz ich łączenia wykonać według wytycznych układania rurociągów zgodnie ze szczegółową specyfikacją techniczną i według wytycznych opracowanych przez producentów rur. 16

16 Tabela 1 Współrzędne studni deszczowych. ODCINEK II ODCINEK I Studnia Tabela 2 Rzędne X Y Dno Wierzch SD , , ,70 132,85 SD , , ,86 133,63 SD , , ,44 134,54 SD , , ,75 135,05 SD , , ,98 135,23 SD , , ,18 135,24 SD , ,44 135,10 SD , , ,00 134,14 SD , , ,05 134,13 SD , , ,32 134,37 SD , , ,59 134,87 SD , ,86 135,26 SD , , ,06 135,14 Współrzędne wpustów deszczowych. Wpust ODCINEK I Współrzędne Współrzędne Rzędne X Y Dno Wierzch WD , , ,25 132,84 WD , , ,32 133,21 WD , , ,80 133,61 WD , , ,70 134,00 WD , , ,40 134,55 WD , , ,14 134,96 WD , , ,71 135,02 WD , , ,41 135,08 WD , ,94 135,20 WD , , ,63 135,27 WD , , ,14 135,20 WD , , ,86 135,13 WD , , ,98 135,06 WD , , ,64 134,07 WD , , ,76 134,20 17

17 ODCINEK II Tabela 3 WD , , ,86 134,34 WD , , ,00 134,54 WD , , ,13 134,85 WD , , ,27 135,16 WD , , ,40 135,22 WD , , ,51 135,16 WD , , ,55 135,10 Współrzędne ów na przyłączach do wpustów deszczowych. Współrzędne Trójnik Rzędna Trójnik X Y T , , ,78 T , ,470 T ,727 T1.4 Współrzędne Rzędna X Y T , , ,10 132,15 T , , , , ,59 T , , , , , ,86 T , , ,73 T , , ,08 T , , ,97 T , , ,31 Tabela 4 Przyłącze SD10-WD101 T11-WD102 SD11-WD103 T12-WD104 SD12-WD105 T13-WD106 SD13-WD107 T14-WD108 SD14-WD109 T15-WD110 SD15-WD111 T16-WD112 SD16-WD113 T21-WD201 T22-WD202 SD22-WD203 T23-WD204 SD23-WD205 Zestawienie przyłączy do wpustów deszczowych. Długość przyłącza [m] 1,56 2 1,13 1,28 0,61 1,15 0,74 1,16 1,25 1,71 1,18 1,49 2,22 1,45 1,45 9 1,45 9 Materiał Rzędna włączenia [m] 131,78 131,86 132,,34 132,23 132,94 132,67 133,25 132,94 133,48 133,16 133,68 133,39 133,52 133,18 133,30 133,40 133,54 133,67 18 Rzędna Spadek zakończenia [%] [m] 131,80 131,87 132,35 132,24 132,95 132,68 133,26 132,95 133,49 133,18 133,69 133,40 133,55 133,19 133,31 133,41 133,55 133,68 Sposób włączenia

18 Przyłącze T24-WD206 SD24-WD207 T25-WD208 SD25-WD209 Tabela 5 Trójnik Długość przyłącza [m] 1,45 9 1,45 4,26 Materiał Rzędna włączenia [m] 133,81 133,94 134,05 134,06 Rzędna Spadek zakończenia [%] [m] 133,82 133,95 134,06 134,10 Sposób włączenia Zestawienie ów na przyłączach do posesji Współrzędne X Y Rzędna Trójnik Współrzędne X Y Rzędna T , , ,77 T , , ,19 T , , ,99 T , , ,48 T , , ,21 T , , ,69 T , , ,61 T , , ,74 T , , ,82 T , , ,79 T , , ,94 T , ,95 T , , ,18 T , , ,98 Tabela 6 Korek Zestawienie korków na przyłączach do posesji Współrzędne X Y Rzędna Korek Współrzędne X Y Rzędna K , , ,92 K , , ,30 K , , ,20 K , , ,43 K , , ,41 K , , ,40 K , , ,58 K , , ,62 K , , ,91 K , , ,92 K , , ,32 K , , ,89 K , , ,78 K , , ,12 K , , ,83 K , , ,14 K , ,87 K , , ,22 K , , ,96 K , , ,17 K , , ,63 K , , ,14 K , , ,89 K , , ,09 K , , ,17 K , , ,09 K , , ,22 K , , ,19 K , , ,32 K , , ,12 19

19 Tabela 7 Przyłącze SD10 K1.1 T1.7 K1.2 SD11 K1.3 T1.8 K1.4 T1.9 K1.5 SD12 K1.6 T1.10 K1.7 SD13 K1.8 T1.11 K1.9 T1.12 K1.10 SD15 K1.11 SD16 K1.12 SD20 K2.1 SD21 K2.2 T2.6 K2.3 T2.7 K2.4 SD22 K2.5 SD22 K2.6 T2.8 K2.7 SD23 K2.8 SD23 K2.9 T2.9 K2.10 T2.10 K2.11 T2.11 K2.12 SD24 K2.13 SD24 K2.14 T2.12 K2.15 T2.13 K2.16 SD25 K2.17 SD25 K2.18 Zestawienie przyłączy do posesji Długość przyłącza [m] 4,20 4,94 4,95 5,33 5,26 4,85 5,19 4,73 5,15 5,04 4,65 5,66 1,36 5,88 6,52 3,51 6,07 3,03 6,51 5,97 3,02 6,44 3,54 6,43 5,88 3,12 6,34 3,61 8,22 0,74 Materiał Rzędna Spadek Rzędna włączenia [%] zakończenia [m] [m] 131,88 131,92 132,15 132,20 132,36 132,41 132,53 132,58 132,86 132,91 133,27 133,32 133,73 133,78 133,78 133,83 133,82 133,87 133,91 133,96 133,58 133,63 133,83 133,89 133,16 133,17 133,16 133,22 133,26 133,32 133,27 133,30 133,37 133,43 133,37 133,40 133,56 133,62 133,86 133,92 133,86 133,89 134,05 134,12 134,10 134,14 134,15 134,22 134,11 134,17 134,11 134,14 134,03 134,09 134,06 134,09 134,11 134,19 134,11 134,12 Sposób włączenia 4. Obszar oddziaływania obiektu budowlanego Zgodnie z Prawem budowlanym z dnia 7 lipca 1994r. według Art. 3 punkt 20: obszar oddziaływania obiektu należy przez to rozumieć teren wyznaczony w otoczeniu obiektu budowlanego na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu tego terenu. Inwestycja może naruszyć interesy osób trzecich poprzez: zapewnienie dostępu do drogi publicznej inwestycja nie utrudnia dostępu, 20

20 ochrona przed pozbawieniem możliwości korzystania z wody, kanalizacji, energii elektrycznej inwestycja nie utrudnia dostępu, dopływu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi inwestycja nie utrudnia dopływu światła do innych budynków, ochrona przed uciążliwościami powodowanymi przez hałas, wibracje, zakłócenia elektryczne i cieplne oraz promieniowanie obiekt nie będzie wytwarzał hałasu, wibracji, zakłócenia elektrycznego, cieplnego oraz promieniowania, ochrona przed zanieczyszczeniem powietrza, wody lub gleby obiekt nie będzie wytwarzał zanieczyszczeń powietrza, wody oraz gleby, odległość projektowanej inwestycji od dróg publicznych bez zmian projektowych oraz zgodnie z ustawą z dnia 21 marca 1985 o drogach publicznych (Dz. U. 2015, poz. 460), odległość projektowanego obiektu od granic obszaru kolejowego i torów nie dotyczy, odległość projektowanego obiektu od obszaru ograniczonego użytkowania wokół lotnisk nie dotyczy, odległość projektowanego obiektu od napowietrznych linii elektrycznych inwestycja nie koliduje z napowietrzną siecią elektroenergetyczną. Prace budowlane w strefach oddziaływania sieci elektroenergetycznych zostaną wykonane zgodnie z obowiązującymi przepisami i normami, odległość projektowanego obiektu od stref ochronnych ujęć wody oraz innych zbiorników wodnych nie dotyczy, odległość projektowanego obiektu od składowisk odpadów nie dotyczy, odległość projektowanego obiektu od cmentarzy nie dotyczy, odległość projektowanego obiektu od zabudowy w otoczeniu zabytków inwestycja znajduje się w otoczeniu zabytku wpisanego do rejestru zabytków, odległość projektowanego obiektu od gazociągów w obrębie inwestycji znajduje się gazociąg niskiego ciśnienia, odległość projektowanego obiektu od rurociągów i zbiorników na ropę a także urządzeń baz i stacji paliwowych nie dotyczy, odległość projektowanego obiektu od składów materiałów wybuchowych nie dotyczy. Planowane przedsięwzięcie nie spowoduje emisji do środowiska szkodliwych substancji lub energii. Odpady będą gromadzone selektywnie w wydzielonych i przystosowanych do tego celu miejscach, a następnie przekazywane do odzysku lub unieszkodliwiania odbiorcom posiadającym stosowne zezwolenia, natomiast odpady niebezpieczne magazynowane będą w szczelnych, zamkniętych np. pojemnikach w miejscach, oznakowanych i zadaszonych, o utwardzonym i nieprzepuszczalnym podłożu, zabezpieczonych przed dostępem osób postronnych. Transport odpadów realizowany będzie z zachowaniem obowiązujących w tym zakresie przepisów. W wyniku realizacji inwestycji nie nastąpi pogorszenie klimatu akustycznego terenów sąsiednich. 5. Uwagi końcowe Wszystkie prace związane z z obowiązującymi normami i przepisami. budową nawierzchni należy wykonać zgodnie 5.2. Materiały użyte do budowy nawierzchni powinny posiadać stosowne atesty. Wszystkie zastosowane materiały budowlane i instalacyjne muszą posiadać aktualne certyfikaty atesty bezpieczeństwa i zdrowotne i być dopuszczone do stosowania w budownictwie oraz posiadać 21

21 aktualne Aprobaty Techniczne, lub Świadectwa Zgodności z Polskimi Normami. Wszelkie zmiany technologii wymagają uzgodnienia pracowni projektowej pod rygorem przeniesienia pełnej odpowiedzialności na Wykonawcę robót za dokonane zmiany Roboty budowlane mogą być prowadzone wyłącznie pod nadzorem uprawnionego kierownika budowy Roboty należy prowadzić z zachowaniem zasad BHP i Prawa Budowlanego Wszelkie wątpliwości dotyczące zauważonych przez wykonawcę robót nieścisłości w projekcie należy niezwłocznie uzgadniać z autorem projektu lub zgłaszać właścicielowi pracowni projektowej: "emwu" KAROLAK Ostrów Wielkopolski, ul. Dworcowa 1 mgr inż. Mirosław Karolak, tel Opracował: mgr inż. Mirosław Karolak 22

22 1.5. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 23

23 1. NAZWA PRZEDSIĘWZIĘCIA: Budowa kanalizacji deszczowej oraz projekt ciągu pieszo-jezdnego na ul. Grodzieńskiej w Ostrowie Wielkopolskim 2. INWESTOR: MIEJSKI ZARZĄD DRÓG W OSTROWIE WIELKOPOLSKIM ul. Zamenhofa 2b Ostrów Wielkopolski. 3. PROJEKTANT: mgr inż. Mirosław Karolak 24

24 4. OPIS PRZEDSIĘWZIĘCIA Zakres robót rozbiórkowych: rozbiórka fragmentu jezdni o nawierzchni bitumicznej oraz z kostki betonowej, zebranie i wywiezienie materiału mineralnego zastosowanego na lokalne utwardzenie Zakres robót budowlanych: wykonanie wykopów liniowych pod kanalizację deszczową oraz przykanaliki, montaż studni kanalizacyjnych oraz wpustów deszczowych, montaż rur osłonowych, montaż kanalizacji deszczowej oraz przykanalików, zasypanie wykopów z zagęszczeniem, montaż krat na studzienkach wpustów ulicznych Wykaz obiektów w obrębie placu budowy: posesje mieszkańców, uzbrojenie terenu według załączonej planszy zbiorczej Do podstawowych zagrożeń mogących wystąpić w trakcie realizacji robót należy zaliczyć: możliwy wypadek drogowy ze względu na prowadzenie robót drogowych na ulicy przy czynnym ruchu drogowym, wysokie ryzyko wpadnięcia do wykopu oraz osunięcia i przysypania ziemią w trakcie prowadzenia liniowych robót ziemnych, ryzyko utonięcia pracowników w przypadku zalania wykopów wodą. prowadzenie robót w studniach montaż uzbrojenia rurociągów Wykazane zagrożenia należą do typowych zagrożeń związanych z prowadzeniem robót budowlanych i nie wymagają szczególnego instruktażu poza instruktażem stanowiskowym Należy precyzyjnie oznakować plac budowy oraz miejsce składowania materiałów budowlanych w uzgodnieniu z Inwestorem aby nie ograniczyć ponad potrzeby możliwości korzystania przez mieszkańców z dojazdów do posesji Opracować projekt organizacji ruchu w trakcie prowadzenia robót ziemnych i robót drogowych. Sporządził: mgr inż. Mirosław Karolak 25

25 2. ZAŁĄCZONE DOKUMENTY 26

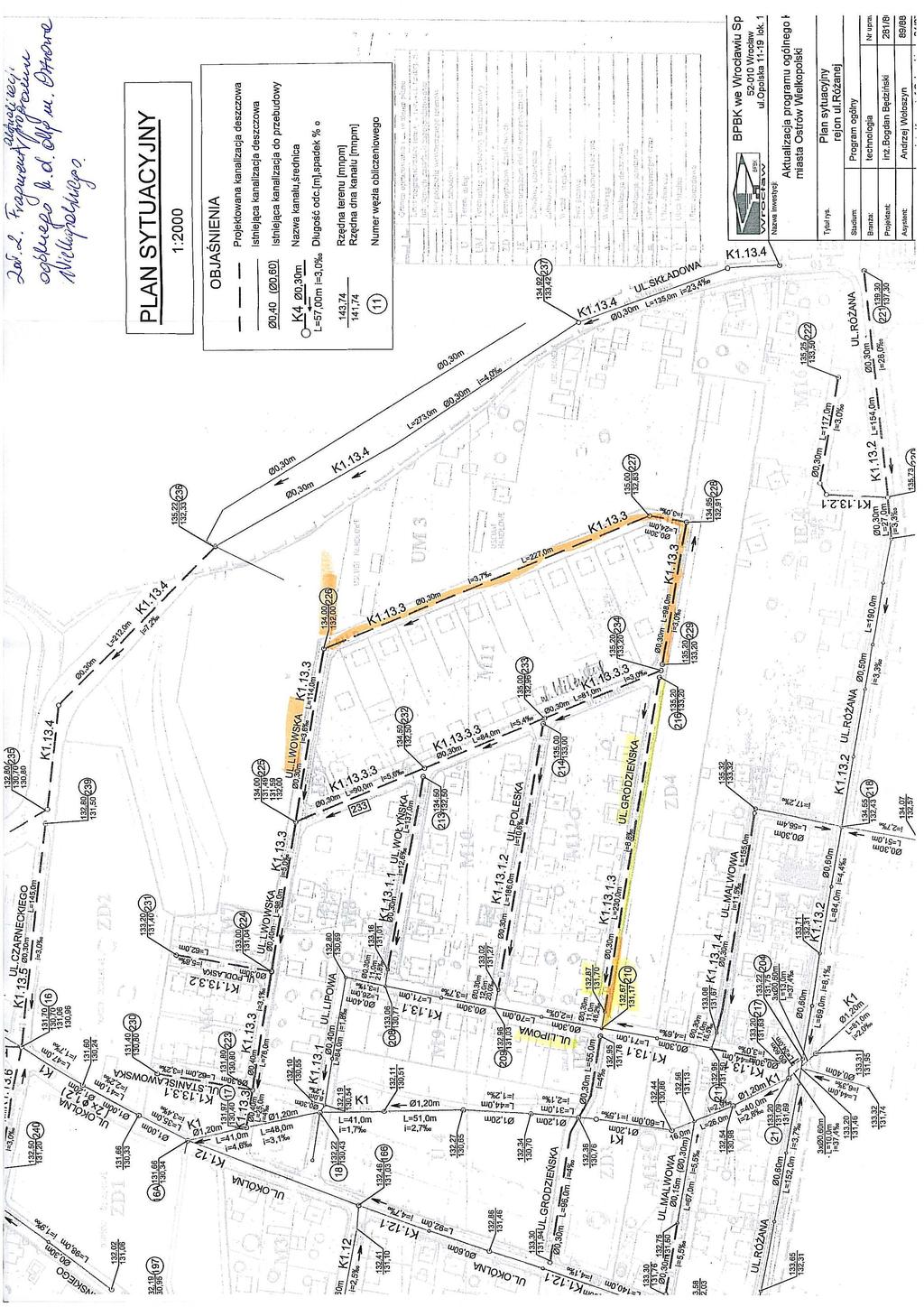

26 27

27 28

28 29

29 30

30 31

31 32

32 33

33 34

34 35

35 36

36 37

37 38

38 39

39 3. CZĘŚĆ GRAFICZNA 40

40 3.1. SPIS RYSUNKÓW 41

41 NUMER RYSUNKU NAZWA RYSUNKU SKALA rys. nr D Projekt zagospodarowania terenu kanalizacja deszczowa skala 1 : 500 rys. nr D Profil podłużny kanalizacja deszczowa skala 1 : 100 / 1 : 500 rys. nr D Profile przykanalików kanalizacja deszczowa skala 1 : 100 / 1 : 250 rys. nr D Uzbrojenie terenu kanalizacja deszczowa skala 1 :

42 3.2. RYSUNKI
