1 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 1 SPECYFIKACJA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH PRZEBUDOWA BUDYNKU SOCJALNO-HIGIENICZNEGO NA ZESPÓŁ SZATNIOWO-SANITARNY BUDYNEK B na terenie OSiR Bemowo przy ul. Obrońców Tobruku 11, Warszawa INSTALACJE ELEKTRYCZNE INWESTOR: Miasto Stołeczne Warszawa Ośrodek Sportu i Rekreacji w Dzielnicy Bemowo ul. Oławska 3 a Warszawa Wszelkie nazwy własne produktów, urządzeń i materiałów, które zostały użyte w specyfikacjach i przedmiarach robót służą ustaleniu pożądanego standardu wykonania i określenia właściwości i wymogów technicznych założonych w dokumentacji technicznej dla projektowanych rozwiązań. Wymienione nazwy własne w dokumentacji projektowej należy traktować jako typu. Zamawiający dopuszcza oferowanie materiałów równoważnych pod warunkiem, że zagwarantują one realizację robót w zgodzie z wydanym pozwoleniem na budowę oraz zapewnią uzyskanie parametrów technicznych nie gorszych od założonych w wyżej wymienionych dokumentacjach. Projektant : mgr inż. Andrzej Klepaczko St-612/82

2 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 2 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE Wszelkie nazwy własne produktów, urządzeń i materiałów, które zostały użyte w specyfikacjach i przedmiarach robót służą ustaleniu pożądanego standardu wykonania i określenia właściwości i wymogów technicznych założonych w dokumentacji technicznej dla projektowanych rozwiązań. Wymienione nazwy własne w dokumentacji projektowej należy traktować jako typu. Zamawiający dopuszcza oferowanie materiałów równoważnych pod warunkiem, że zagwarantują one realizację robót w zgodzie z wydanym pozwoleniem na budowę oraz zapewnią uzyskanie parametrów technicznych nie gorszych od założonych w wyżej wymienionych dokumentacjach.

3 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 3 Spis treści 1. PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONYWANIE ROBÓT Wymagania ogólne Ogólne warunki wykonania robót Połączenia elektryczne przewodów Połączenia elektryczne kabli i przewodów kabelkowych Śruby i wkręty w połączeniach Przełączanie do gniazd bezpiecznikowych, opraw oświetleniowych, itp Prace spawalnicze Montaż urządzeń rozdzielczych i osprzętu Próby pomontażowe Montaż instalacji elektrycznych Instalacja ochrony od porażeń Instalacja połączeń wyrównawczych Warunki szczegółowe wykonania robót elektrycznych wewnętrznych... 11

4 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 4 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości materiałów Kontrola jakości materiałów Kontrola i badania w trakcie robót Badania i pomiary pomontażowe OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI Ogólne wymagania Płatności PRZEPISY ZWIĄZANE Polskie normy Inne... 19

5 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 5 1. PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznych wewnętrznych Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji dotyczą prowadzenia robót związanych z wykonaniem wewnętrznych instalacji elektrycznych Określenia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST W Wymagania ogólne Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z Dokumentacją Projektową, ST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczące robót podano w ST W wymagania ogólne. 2. MATERIAŁY Materiały do wykonania robót instalacyjnych należy stosować zgodnie z Dokumentacją Projektową, opisem technicznym i rysunkami. Materiałami są : - przewody i kable typu YDYżo, YKY, LgY, jedno- i wielożyłowe - korytka i drabinki kablowe ocynkowane, rury ochronne, konstrukcje wsporcze, uchwyty - rozdzielnice, tablice rozdzielcze, skrzynki - oprawy oświetleniowe świetlówkowe

6 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 6 - łączniki instalacyjne podtynkowe standardowe i bryzgoszczelne - gniazda wtyczkowe podtynkowe standardowe i bryzgoszczelne - puszki odgałęźne i pod osprzęt elektryczny - przewody uziemiające z bednarki Fe/Zn - kołki rozporowe, wkręty i inne materiały pomocnicze. Materiały powinny być jak określono w specyfikacji z zachowaniem stopnia szczelności dostosowanej do warunków w poszczególnych pomieszczeniach, bądź inne równoważne, o ile zatwierdzone zostaną przez Inspektora Nadzoru. 3. SPRZĘT Prace związane z wykonaniem robót elektrycznych będą wykonywanie ręcznie i przy użyciu narzędzi zmechanizowanych, takich jak : młotki elektryczne obrotowo-udarowe, osadzaki do wstrzeliwania kołków i gwoździ. Sprzęt powinien być jak określono w specyfikacji, bądź inny, o ile zostanie zatwierdzony przez Inspektora Nadzoru. 4. TRANSPORT Materiały przewidziane do wykonania robót mogą być przewożone dowolnymi środkami transportu z zachowaniem zasad kodeksu drogowego. Dla materiałów długich należy stosować przyczepy dłużycowe, a materiały wysokie należy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. Bębny z kablami należy przetaczać zgodnie z kierunkiem strzałki na tabliczce bębna. Unikać transportu kabli w temperaturze niższej od 15 o C. W czasie transportu i przechowywania materiałów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urządzeń rozdzielczych należy przestrzegać zaleceń wytwórców, a w szczególności : transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem się, aparaturę i urządzenia ostrożnie załadowywać i zdejmować, nie narażając ich na uderzenia, ubytki lub uszkodzenia powłok. Rozdzielnice wykonać jako dzielone uwzględniając możliwości wprowadzenia do obiektów kubaturowych.

7 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 7 Środki transportu przewidziane do stosowania : - samochód dostawczy do 0,9 T - żuraw samochodowy 4 T Transport powinien być jak określono w specyfikacji, bądź inny, o ile zatwierdzony zostanie przez Inspektora Nadzoru. 5. WYKONYWANIE ROBÓT 5.1. Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w ST WO Wymagania ogólne, oraz w Warunkach Technicznych Wykonania i Odbioru Robót Budowlano- Montażowych Tom V Instalacje Elektryczne. Wykonanie robót powinno być jak określono w specyfikacji, bądź inne, o ile zatwierdzone zostanie przez Inspektora Nadzoru Ogólne warunki wykonania robót Połączenia elektryczne przewodów - powierzchnie stykających się elementów torów prądowych oraz przekładek i podkładek metalowych, przewodzących prąd, należy dokładnie oczyścić i wygładzić. - zanieczyszczone styki (zaciski aparatów, przewody i pokryte powłoką metalową ogniową lub galwaniczną należy tylko zmywać odczynnikami chemicznymi i szlifować pastą polerską. - powierzchnie zestyków należy zabezpieczyć przed korozją wazeliną bezkwasową. - połączenia należy wykonać spawaniem, śrubami lub w inny sposób określony w projekcie technicznym; szyny o szerokości większej od 120 mm łączyć przez spawanie. - śruby, nakrętki i podkładki stalowe powinny być pokryte galwanicznie warstwą metaliczną. - połączenie przewidziane do umieszczenia w ziemi należy wykonać za pomocą spawania ; wszelkie połączenia elektryczne w ziemi zabezpieczyć przed korozją, np. przez pokrycie lakierem bitumicznym lub owinięcie taśmą.

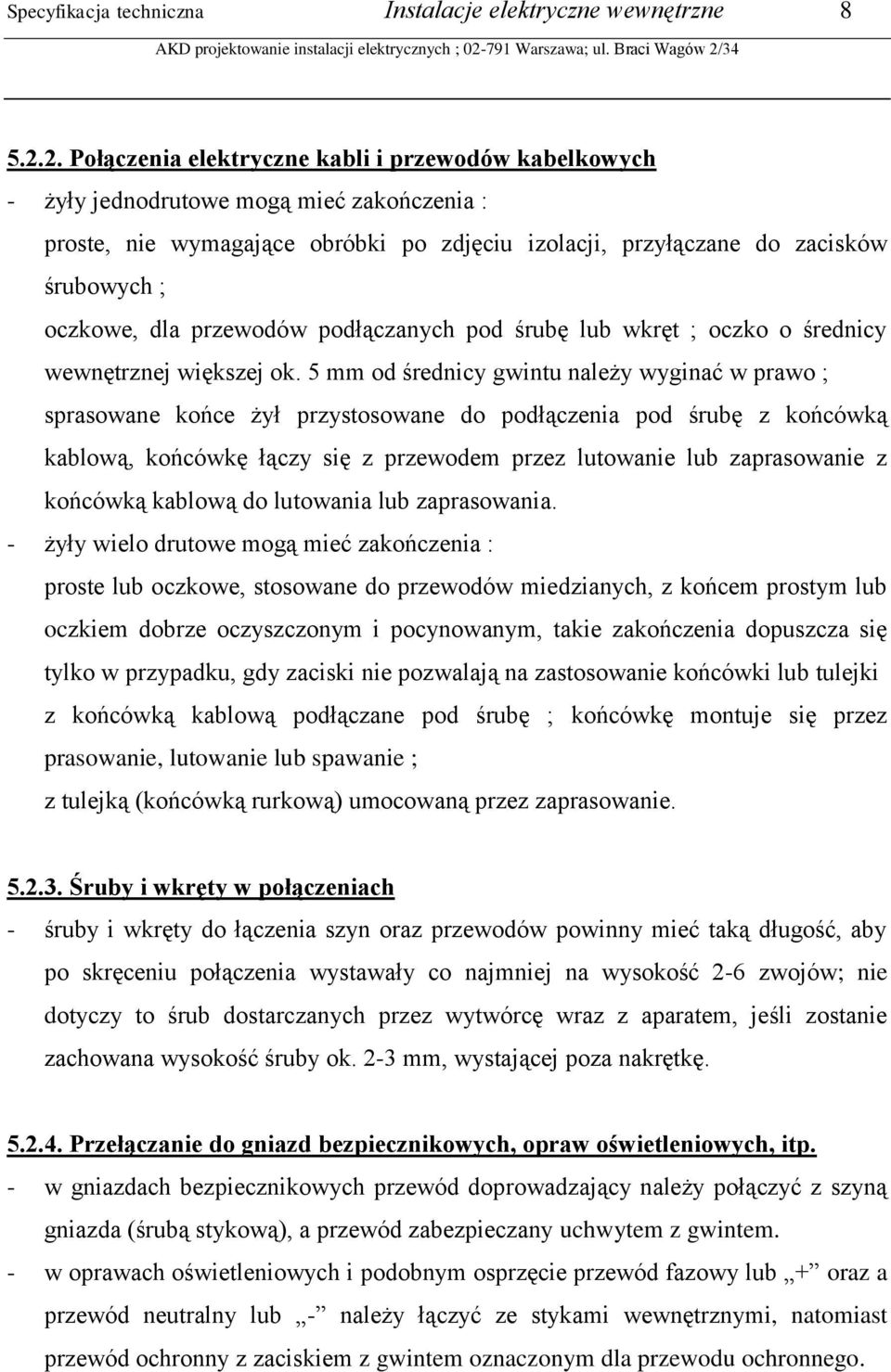

8 Specyfikacja techniczna Instalacje elektryczne wewnętrzne Połączenia elektryczne kabli i przewodów kabelkowych - żyły jednodrutowe mogą mieć zakończenia : proste, nie wymagające obróbki po zdjęciu izolacji, przyłączane do zacisków śrubowych ; oczkowe, dla przewodów podłączanych pod śrubę lub wkręt ; oczko o średnicy wewnętrznej większej ok. 5 mm od średnicy gwintu należy wyginać w prawo ; sprasowane końce żył przystosowane do podłączenia pod śrubę z końcówką kablową, końcówkę łączy się z przewodem przez lutowanie lub zaprasowanie z końcówką kablową do lutowania lub zaprasowania. - żyły wielo drutowe mogą mieć zakończenia : proste lub oczkowe, stosowane do przewodów miedzianych, z końcem prostym lub oczkiem dobrze oczyszczonym i pocynowanym, takie zakończenia dopuszcza się tylko w przypadku, gdy zaciski nie pozwalają na zastosowanie końcówki lub tulejki z końcówką kablową podłączane pod śrubę ; końcówkę montuje się przez prasowanie, lutowanie lub spawanie ; z tulejką (końcówką rurkową) umocowaną przez zaprasowanie Śruby i wkręty w połączeniach - śruby i wkręty do łączenia szyn oraz przewodów powinny mieć taką długość, aby po skręceniu połączenia wystawały co najmniej na wysokość 2-6 zwojów; nie dotyczy to śrub dostarczanych przez wytwórcę wraz z aparatem, jeśli zostanie zachowana wysokość śruby ok. 2-3 mm, wystającej poza nakrętkę Przełączanie do gniazd bezpiecznikowych, opraw oświetleniowych, itp. - w gniazdach bezpiecznikowych przewód doprowadzający należy połączyć z szyną gniazda (śrubą stykową), a przewód zabezpieczany uchwytem z gwintem. - w oprawach oświetleniowych i podobnym osprzęcie przewód fazowy lub + oraz a przewód neutralny lub - należy łączyć ze stykami wewnętrznymi, natomiast przewód ochronny z zaciskiem z gwintem oznaczonym dla przewodu ochronnego.

9 Specyfikacja techniczna Instalacje elektryczne wewnętrzne Prace spawalnicze - prace spawalnicze należy prowadzić tak, aby nie zanieczyścić elementów izolacyjnych, aparatów i przewodów odpryskami roztopionego metalu. - prace spawalnicze należy wykonywać w odległości bezpiecznej od aparatów i urządzeń zawierających olej lub odpowiednio zabezpieczyć te urządzenia i aparaty Montaż urządzeń rozdzielczych i osprzętu - przed przystąpieniem do montażu rozdzielnic należy sprawdzić poprawność lokalizacji i wykonania przepustów kablowych, wypoziomowanie ram nośnych pod rozdzielnicami. - montaż urządzeń rozdzielczych przeprowadzić należy zgodnie z odpowiednimi instrukcjami montażu tych urządzeń. - kable należy układać w sposób zapewniający szybką ich identyfikację i łatwy dostęp. - odgałęzienia od szyn głównych i podłączenia szyn do aparatów nie powinny powodować niedopuszczalnych naciągów i naprężeń. - w szynach zbiorczych sztywnych stosować odpowiednie kompensatory. - dla podłączenia szyn i kabli należy stosować standardowe śruby z gwintem metrycznym i łbem sześciokątnym. - najmniejsze dopuszczalne odstępy izolacyjne należy zachować zgodnie z przepisami. - stosować system oznaczeń i oznaczników kabli, przewodów, aparatów i urządzeń oraz połączeń wewnątrz rozdzielnic i szaf Próby pomontażowe Po zakończeniu robót montażowych w obiekcie, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia tzw. prób po montażowych, tj. sprawdzenie wykonania połączeń i oznaczeń, technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych linii, instalacji, rozdzielnic, urządzeń.

10 Specyfikacja techniczna Instalacje elektryczne wewnętrzne Montaż instalacji elektrycznych We wszystkich instalacji stosować przewody z izolacją na napięcie 750V. W instalacji oświetleniowej prądu przemiennego 230V przy instalowaniu opraw oświetleniowych w klasie ochronności 0 i 1 do opraw należy doprowadzić przewód z żyłą ochronną, a zasilające przewody kabelkowe układane w korytkach stosować 3-żyłowe YDY 3x1,5 mm 2. Dla łatwej i bezpiecznej obsługi instalacji w czasie eksploatacji zaleca się dla przewodów wykonanie poszczególnych instalacji z żyłami o zróżnicowanych kolorach wg podziału jak niżej : - kolor niebieski przewód neutralny N - kolor czarny - fazowy instalacje oświetleniowe prądu przemiennego - kolor czerwony fazowy- instalacja siły - kolor żółto-zielony przewód ochronny PE Instalację do gniazd wtyczkowych 1-fazowych wykonać jako 3-żyłową (trzeci przewód ochronny) natomiast do gniazd 3-fazowych linie 5-cio przewodowe Instalacja ochrony od porażeń Dla ochrony od porażeń poszczególnych obiektów zastosowano w instalacjach nn szybkie samoczynne wyłączenie w układzie TN-S. Ochrona przez zastosowanie szybkiego samoczynnego wyłączenia jest realizowana przez : - urządzenia ochronne przetężeniowe (wyłączniki z wyzwalaczami nadprądowymi, bezpieczniki z wkładkami topikowymi) - wyłączniki ochronne różnicowo-prądowe. Wprowadzone krótkie czasy wyłączenia spowodowały konieczność doboru ww. urządzeń na podstawie charakterystyk czasowo-prądowych tych urządzeń. Dla układu TN-S zastosowano przewód ochronny PE. Ochroną objęto : rozdzielnice, gniazda wtykowe, metalowe wyłączniki, korytka, drabinki, konstrukcje tablic rozdzielczych i oprawy oświetleniowe. Przewody ochronne należy prowadzić razem z przewodami roboczymi. Przewodów ochronnych nie wolno zabezpieczać ani przerywać wyłącznikami. Gniazda wtykowe 1-faz. stosować typu 2x16A/Z lub 1x16A/Z, w obudowie izolacyjnej IP54. Przewody ochronne instalacji należy podłączyć na tablicach rozdzielczych do przewodu ochronnego w linii zasilającej i sprowadzić do szyny ochronnej (PE) w rozdzielniach głównych. Przewody ochronne powinny być koloru

11 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 11 żółto-zielonego. Przewód ochronny PE z głównych rozdzielnic należy sprowadzić do głównego połączenia wyrównawczego. W sieciach i instalacjach SN jako ochronę dodatkową stosować uziemienie ochronne. Uziemienie ochronne i robocze połączyć z uziomem otokowym budynku poprzez złącza kontrolne, połączenie to można wykonać tylko w ziemi. Skuteczność ochrony należy sprawdzić pomiarami Instalacja połączeń wyrównawczych Zastosowanie połączeń wyrównawczych ma na celu ograniczenie do wartości bezpiecznych w danych warunkach środowiskowych napięć występujących pomiędzy różnymi częściami przewodzącymi. Połączeniami objęte są wszystkie metalowe części jak : obudowy rozdzielnic, metalowe części maszyn i urządzeń, oprawy oświetleniowe, wentylacja, rurociągi, konstrukcje stalowe, ekrany kabli i przewodów oraz przewody ochronne instalacji elektrycznej. Połączenia wykonać szczególnie starannie stosując przewody z żyłami miedzianymi oraz bednarkę Fe/Zn. Połączenia wyrównawcze wykonać jako stałe przez spawanie, spajanie na zimno, nitowanie lub docisk śrubowy (minimum M8). Wszystkie połączenia sprowadzić do głównych szyn wyrównawczych w poszczególnych wykonanych z bednarki Fe/Zn 30x4 mm pomalowanej w żółto-zielone pasy Warunki szczegółowe wykonania robót elektrycznych wewnętrznych - W budynku należy zmodernizować rozdzielnicę główną 0,4 kv Dla zasilania odbiorów własnych na napięciu 230/400V przewidziano rozdzielnice nn szafowe, jednosekcyjne oraz osobną tablicę dla oświetlenia i gniazd wtyczkowych portierni. W budynku jw. zainstalowane będą poniższe rodzaje odbiorników : - wentylatory, - osuszacze i klimatyzatory, - instalacje ogólne oświetlenia i gniazd wtyczkowych, Sieć rozdzielczą stanowią kable zasilające poszczególne urządzenia i aparaty oraz rozdzielnice i tablice. Kable stosować w izolacji poliwinitowej na napięcie 1,0kV.

12 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 12 Instalacje oświetlenia i gniazd wtykowych ogólnego przeznaczenia wykonać stosując przewody typu YDYżo, z izolacją na napięcie 750V. Przewody i kable układać w korytkach, na drabinkach, uchwytach odstępowych lub listwach ochronnych PCV. Przejścia kabli i przewodów przez ściany i stropy uszczelnić zaprawą ognioodporną o odporności ogniowej nie mniejszej niż strop lub ściana, przez którą wykonano przepust. Do oświetlenia podstawowego zastosować oprawy świetlówkowe o stopniu ochrony IP 65 lub IP20, natomiast do oświetlenia ewakuacyjnego oprawy z własnym źródłem zasilania i stopniu ochrony jak wyżej. W obwodach gniazd wtykowych stosować osprzęt IP40 i IP20. W czasie wykonywania robót należy pamiętać, że część kabli 0,4 kv zasilających obiekty zewnętrzne mogą być pod napięciem. Kable będące pod napięciem winien wskazać Użytkownik. Sprzęt BHP i przeciwpożarowy Sprzęt ochrony osobistej i odzieży ochronnej. Sprzęt izolacyjny ochronny. Lp. Wyszczególnienie Typ Ilość (szt.) 1 Uniwersalny drążek izolacyjny UDI-1 UDI Zaczep manewrowy do odłączników ZO 2 3 Zaczep manewrowy do uziemiaczy ZU 2 4 Neonowy wskaźnik wysokiego napięcia WN 4 5 Zaczep do wskaźnika WA 4 6 Wskaźnik akustyczny - elektrofon EF-S 2 7 Chwytak manewrowy CnM 2 8 Dwubiegunowy wskaźnik nn V DWN 2 9 Kleszcze izolacyne KI Uzgadniacz faz wysokiego napięcia UF 3 UF Rękawica gumowa dielektryczna 4

13 Specyfikacja techniczna Instalacje elektryczne wewnętrzne Półbuty izolacyjne 2 13 Kalosze dielektryczne 2 14 Uziemiacz podstaw U-Bm 2 15 Pomost izolacyjny PI Chodnik gumowy dielektryczny grubości 4 mm, L=15 m 2 17 Chełm przeciwuderzeniowy OH Narzędzia izolowane - komplet 1 19 Uchwyt do bezpieczników Bm BmU 2 Sprzęt ochraniający przed pojawieniem się napięcia. 20 Przenośne uziemiacze ochronne U ,5 U3-0-8/ ,5 Sprzęt zabezpieczający przed działaniem łuku elektrycznego lub obrażeniami mechanicznymi. 21 Okulary ochronne O Fartuch tkaninowo-gumowy 1 Sprzęt pomocniczy. 23 Ogrodzenie przenośne (kompletne) 1 24 Płyta izolacyjna dla odłączników 2 25 Apteczka 2 26 Instrukcja o doraźnej pomocy przy porażeniu prądem 2 elektrycznym 27 Ramki dla schematów głównych rozdzielnic i planów 6 uziemień 28 Szafka do przechowywania drobnego sprzętu BHP 2 29 Wieszak dla izolacyjnego sprzętu ochronnego 2 30 Wieszak dla uziemiaczy przenośnych 2 31 Wieszak dla tablic ostrzegawczych 2 32 Lampa przenośna akumulatorowa 2 33 Gaśnica śnigowa 6 kg 5 34 Koc z włókna szklanego 4

14 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 14 Tablice ostrzegawcze. Lp. Oznaczenie Wielkość Napis Ilość (szt.) 1 OS-1 300x200 Nie dotykać! Urządzenia elektryczne! 8 2 RS Pod napięciem! 6 3 RP Nie dotykać! Urządzenia elektryczne! 16 4 RP Nie włączać! 4 5 RP Miejsce pracy 1 6 RP Uziemiono 4

15 Specyfikacja techniczna Instalacje elektryczne wewnętrzne KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości materiałów Ogólne zasady kontroli jakości robót podano w ST WO Wymagania ogólne, oraz w Warunkach Technicznych Wykonania i Odbioru Robót Budowlano-Montażowych Instalacje elektryczne Kontrola jakości materiałów Urządzenia elektryczne oraz kable elektroenergetyczne i przewody powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta, oraz wszystkie niezbędne certyfikaty, gwarancje i DTR (w języku polskim lub z dokładnym tłumaczeniem przez tłumaczy przysięgłych) Kontrola i badania w trakcie robót - zgodność z dokumentacją i przepisami - poprawnego montażu - kompletności wyposażenia - poprawności oznaczenia - braku widocznych uszkodzeń - należytego stanu izolacji - skuteczności ochrony od porażeń 6.4. Badania i pomiary pomontażowe Po wykonaniu prac montażowych aparatów, urządzeń i instalacji należy wykonać próby napięciowe i badania kabli elektroenergetycznych na rezystancję izolacji, zachowania ciągłości obwodów roboczych, a także zgodności faz u odbiorców, jak również pomiary rezystancji uziomów i napięć rażenia, skuteczności ochrony od porażeń. Wykonać obowiązujące badania rozdzielnic oraz transformatorów itp. zgodnie z obowiązującymi normami. Wyniki badań i pomiarów należy podać w protokołach. Ogólne zasady kontroli jakości robót podano w ST WO

16 Specyfikacja techniczna Instalacje elektryczne wewnętrzne OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w ST WO Wymagania ogólne. Jednostką obmiaru jest : - szt. paneli skrzynkowych, wyłącznika p.pożarowego, zabezpieczeń przeciw przepięciowych itp. na podstawie Dokumentacji Projektowej i pomiaru w terenie - m montażu rur instalacyjnych, korytek kablowych i drabinek, na podstawie Dokumentacji Projektowej i pomiaru w terenie - m ułożenia przewodów typu YKYżo, YDYżo, YLY, YStY itp., bednarki, na podstawie Dokumentacji Projektowej i pomiaru w terenie - szt. puszek instalacyjnych, opraw oświetleniowych, gniazd wtykowych, gniazd telefonicznych, łączników instalacyjnych, osprzętu tablic, na podstawie Dokumentacji Projektowej i pomiaru w terenie - kpl. rozdzielnic, tablic bezpiecznikowych,, na podstawie Dokumentacji Projektowej i pomiaru w terenie 8. ODBIÓR ROBÓT Odbioru robót należy dokonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych Tom V Instalacje elektryczne. Przy odbiorze robót powinny być dostarczone następujące dokumenty : - dokumentacja projektowa z naniesionymi na czysto zmianami i uzupełnieniami w trakcie wykonywania robót (również wersja elektroniczna) - dokumentacja uzasadniająca uzupełnienia i zmiany wprowadzone w trakcie wykonywania robót - dziennik budowy (notatki, pisma wyjaśniające i uzgadniające) - dokumenty dotyczące jakości wbudowanych materiałów - protokoły częściowych odbiorów robót zanikających i zakrytych - protokoły i zaświadczenia z dokonanych prób montażowych - protokoły pomiarów i badań - świadectwa jakości i dopuszczenia do eksploatacji urządzeń i materiałów - dokumentacja DTR zamontowanych urządzeń

17 Specyfikacja techniczna Instalacje elektryczne wewnętrzne PODSTAWA PŁATNOŚCI 9.1. Ogólne wymagania Ogólne wymagania dotyczące płatności podano w ST WO Wymagania ogólne Płatności Zgodnie z Dokumentacją należy wykonać zakres robót wymieniony w p niniejszej ST. Płatność należy przyjmować zgodnie z obmiarem i oceną jakości robót, w oparciu o wyniki pomiarów i badań laboratoryjnych oraz po zatwierdzeniu przez Inspektora Nadzoru. Cena jednostkowa wykonanych robót obejmuje : - roboty przygotowawcze i trasowanie robót - przygotowanie podłoża, uchwytów itp. - wykonanie otworów w ścianach, przez stropy i podłogi do przeprowadzenia kabli lub osadzenia gniazd itp. - montaż korytek i drabinek kablowych - montaż rur ochronnych oraz niezbędnych przepustów wraz z ich uszczelnieniem - wykonanie gniazd dla osadzenia konstrukcji wsporczych korytek, drabinek, skrzynek, rozdzielnic skrzynkowych i tablic rozdzielczych - zdjęcie i założenie płyt kanałów, o ile jest to konieczne - zakup kompletu materiałów, urządzeń i wszystkich prefabrykatów oraz transport ich na miejsce wbudowania - wykonanie robót montażowych - wykonanie podłączenia urządzeń - zarobienie i podłączenie kabli i przewodów jedno- i wielożyłowych - wykonanie połączeń przewodów kabelkowych w puszkach - montaż i demontaż rusztowań niezbędnych do wykonania robót - wykonanie pomiarów elektrycznych i wszystkich koniecznych badań zgodnie z obowiązującymi normami, między innymi : - pomiary natężenia oświetlenia - pomiary uziemienia ochronnego lub roboczego - pomiary elektryczne obwodu - pomiary skuteczności ochrony przeciwporażeniowej

18 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 18 - pomiary impedancji pętli zwarciowej - pomiary kabli energetycznych - koszty uruchomienia, regulacji aparatów i urządzeń - koszty szkolenia obsługi aparatów i urządzeń - próby pomontażowe, sprawdzenie działania poszczególnych urządzeń, o ile jest to możliwe, sprawdzenie funkcjonalności układów - wykonanie niezbędnych protokołów pomiarów i odbiorów - prace porządkowe 10. PRZEPISY ZWIĄZANE Polskie normy PN-84/E Oświetlenie elektryczne obiektów energetycznych. PN-84/E Oświetlenie wnętrz światłem elektrycznym PN-IEC Dobór i montaż wyposażenia elektrycznego PN-IEC Instalacje elektryczne w obiektach budowlanych. Komplet. PN-88/E Badania techniczne przy odbiorach PN-76/E Linie elektroenergetyczne prowadzone w kanałach kablowych oraz w ziemi PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. PN-76/E Kable elektroenergetyczne o izolacji i powłoce metalowej na napięcie znamionowe nie przekraczające 20/40 kv. Ogólne wymagania i badania. PN-76/E Kable elektroenergetyczne o izolacji papierowej i powłoce metalowej. Kable o powłoce ołowianej na napięcie znamionowe nie przekraczające 20/40 kv. PN-76/E Kable elektroenergetyczne i sygnalizacyjne o izolacji z tworzyw termoplastycznych, na napięcie znamionowe nie przekraczające 15/30 kv. Ogólne wymagania i badania. PN-76/E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powłoce poliwinylowej na napięcie znamionowe 0,6/1 kv. PN-74/E Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu znamionowym do 60 kv. Ogólne wymagania i badania. PN-E Wytyczne przeprowadzenia pomontażowych badań odbiorczych.

19 Specyfikacja techniczna Instalacje elektryczne wewnętrzne 19 PN-IEC Arkusz 61. Sprawdzanie odbiorcze. PN-IEC Dobór obciążalności prądowej przewodów Inne Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych.
