1 Tigerwelding katalog Tigerweldind... drapieżny kot w świecie techniki spawalniczej

2 Przedstawienie czeskiego producenta maszyn spawalniczych tiger Czeski producent maszyn spawalniczych Tiger jest jednym z największych Czeskich producentów techniki spawalniczej, od samego początku istnienia Firma zajmuje się rozwojem, produkcją i sprzedażą techniki spawalniczej wrazłącznie z wyposażeniem dla spawalnictwa. Spawarki marki Tiger były do roku 2007 eksportowane na rynki Europy zachodniej i południowej. W tym roku rozpoczeliśmy export na rynek słowacki, polski oraz wew. Czech. FILOZOFIA SPRZEDAŻY naszym celem jest zadowlony klient użytkownik końcowy, jednocześnie jakikolwiek partner handlowy i autoryzowany serwis gdziekolwiek na świecie. Staramy się o maksymalną jakość i niezawodność produkowanych maszyn, szybkie i wysokiej jakości dostawy maszyn, serwisu, wsparcia i doradztwa. Dystrybucja od samego początku budujemy sieć dystrybucyjną, która rozrasta się o nowe zagraniczne partnerstwa. odnośnie zastosowania i użytkowania naszych urządzeń. Duzy nacisk w rozwoju i konstrukcji nowych maszyn kładziemy na solidnośc wykonania, właściwości spawania, jak najlepsze wyposażenie i prostote w obsłudzę. ASortyment firma ciągle się rozwija i na dzień dzisiejszy produkuje ponad 50 rodzajów urządzeń spawalniczych typu MIG/MAG oraz ponad 30 typów urządzeń do spawania metodą TIG i MMA. MMA inwertory TIG / WIG / MMA / DC / AC/DC inwertory z HF startem (bezdotykowym), pulsacją i funkcją CYCLE trójfazowe cyfrowe inwertory MMA/ESV/HF/ MIG MIG/MAG spawarki pólautomaty z analogowym, cyfrowym sterowaniem lub synergycznym sterowaniem Posuwy drutu Wodne chłodzenie uchwytów MIG/MAG Eksport spawarek TIGER TIGER CZECHY TIGER POLSKA Serwis zapewniamy szybki i wysokiej jakości serwis gwarancyjny i pogwrancyjny, udostępniony naszym partnerem handlowym lub własnym serwisowym zapleczem. szkolenie corocznie przeprowadzamy szkolenie naszych partnerów handlowych i autoryzowanych serwisów z udostępnieniem niezbędnej dokumentacji handlowej i serwisowej. Wyszkolony partner może gdziekolwiek na świecie udostępnić pierwszorzędny serwis i fachowe doradztwo. produkcja wyselekcjonowany wybór dostawców i cykliczne szkolenia pracowników produkcji,wraz z ciągłą kontrolą jakości produkcji zapewniają niezawodność i najwyższy standard produktów TIGER. Wszystkie najważniejsze części i komponenty do urządzeń spawalniczych firma produkuje sama w nowo wybudowanych halach produkcyjnych. Chodzi przede wszystkim o produkcję płyt elektroniki, transformatorów, obudów urządzeń spawalniczych i wszystkich blaszanych komponentów. odwiedzone targi i wystawy MSV Nitra, Słowacja 2007 MSV Brno, Czechy 2007 Kielce, Polska 2007 Kielce, Polska 2008 Sosnowiec, Polska 2008 INNOWACJA I ROZWÓJ dział rozwoju i konstrukcji firmy dużo czasu poświęca aby badać potrzeby naszych klientów 2

3 Spawarki TIGER Przegląd funkcji urządzeń TIGER AAE Auto Arc Ectinction automatyczne gaszenie łuku spawalniczego, zobr. obrazek na str. 7 Start i zakończenie procesu spawalniczego TIG ES EASY PULSE automatyczne ustawienie optymalnych warunków pulsacji według jednego parametru JOB MODE możliwość ułożenia własnego programu SYNERGIC automatické nastavení svařovacích parametrů ANTI STICK antyprzylepianie się, automatycznie obniży się prąd do wartości 10A EASY START łuku poprzez dotyk (nie trzeba pocierać), bardzo niskie zużycie elektrody PULS BALANCE określa stosunek pomiędzy górnym a dolnym prądem w trybie pulsacji TEST GAS funkcja test gazu ARC FORCE elektronowa funkcja umożliwia regulację dynamiki łuku spawalniczego i jego stabilność EASY USE zapewnia proste i jasne sterowanie REMOTE CONTROL zdalne sterowanie TIG PULS dla spawania cienkich materiałów; obniżenie ciepła dodanego do spawanego materiału=> mniejsze deformacje BURN BACK Dogrzanie drutu do końcówki prądowej po skończeniu spawania END CURRENT ustawienie prądu końcowego RESTORE PROGRAM łatwy i szybki powrót do wszystkych parametrów ustawionych fabrycznie UPDOWN zdalne sterowanie na uchwycie spawalniczym CYCLE możliwość wielkościami przełączania między różnymi wielkościami prądu dogodne dla materiałów z różną grubością FEED BACK automatyczna stabylizacja prędkości posuwu drutu SOFT POWER ON zamezuje vypadávání jističů V.R.D. system zabezpieczenia MMA na biegu jałowym napięcie wyjściowe wynosi 15V inwetrtor jest wyłączony; po dotknięciu elektrodą inwertor automatycznie się włączy DOWN SLOPE wypełnianie krateru na końcu spawania GENERATOR nadają się do podłączenia pod przenośne źródło prądu elektrycznego (generator) SOFT START miękki start procesu spawalniczego. Umożliwia nastawienie czasu rozruchu prędkości drutu DPC Dinamic power control dynamické omezení příkonů svařovacího stroje HOT START dla łatwego zapalenia się łuku spawalniczego SPOT PULS funkcja spawania punktowego i spawania z przerwami Przegląd metod spawalniczych i wybór spawania według typu materiału do spawania MIG/MAG Metal Inert Gas / Metal Active Gas TIG Tungsten Inert Gas MMA Manual Metal Arc TYPY METALU MMA MIG MAG ACTIG DCTIG MIG/MAG najłatwiejszy do nauczenia, możliwość automatyzacji możliwa duża prędkość spawania wysoka wydajność pozwala na łatwiejszą kontrolę na cieńkich materiałach pozwala na czyste spawy bez szlaki możliwość spawania rdzeniowym drutem TIG pozwala na uzyskanie wysokiej jakości i dokładnych spawów wysoko estetyczne i ładne spawy TIG AC umożliwia spawanie aluminium i jego stopów możliwość automatyzacji TIG PULS niższa deformacja spawania cieńkich materiałów; mniej dodanego ciepła do spawanego materiału MMA możliwość pracy w złych warunkach toleracyjna metoda dla nieczystości i rdzy Stal węglowa Stal wysoko i nizkostopowa Aluminium i jego stopy Surówka Miedź, mosiądz Tytan Stopy magnezu Poziom doświadczenia obsługi średnia średnia niska wysoka wysoka 3

4 Trójfazowe cyfrowe inwertorowe urządzenia do spawania metodami MMA, TIG i MIG/MAG TIGER MMA TIGER ESV TIGER HF TIGER MIG nowoœæ TIGER 220 MMA TIGER 270 MMA TIGER 320 MMA TIGER 220 ESV TIGER 270 ESV TIGER 320 ESV TIGER 220 HF TIGER 270 HF TIGER 320 HF TIGER 220 MIG TIGER 270 MIG TIGER 320 MIG Kod do zamówienia Metoda spawania MMA/TIGlift MMA/TIGlift MMA/TIGlift MMA/TIGlift MMA/TIGlift MMA/TIGlift MMA/TIGHF MMA/TIGHF MMA/TIGHF MIG/MAG MIG/MAG MIG/MAG Napięcie zasilania 50/60 Hz V 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% Bezpiecznik A Cykl spawania (40 C) 100% A Cykl spawania (40 C) A 250 / 80% 300 / 40% 250 / 80% 300 / 40% 250 / 80% 300 / 40% 250 / 80% 300 / 40% Nastawialny prąd A Nastawialne napięcie V Prąd maksymalny A Szczytowy prąd A > 500 > 500 > 500 Napięcie biegu jałowego V Stopień ochrony IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S Średnica elektrod mm 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 Prędkość podawania min Średnica stal, stal nierdz. 0,61,2 0,61,2 0,61,2 drutu aluminium rdzeniowe (rurka) 1,01,2 0,91,6 1,01,2 0,91,6 1,01,2 0,91,6 Szybkozłaczka Wymiary (dł. x sz. x wys.) mm 530x190x x190x x190x x190x x190x x190x x190x x190x x190x x270x x270x x270x430 Waga kg ,5 19,5 19,5 19,7 19,7 19, Wyposażenie: funkcja SOFT START tak tak tak funkcja HOT START tak tak tak tak tak tak tak tak tak tak tak tak funkcja DOWN SLOPE tak tak tak tak tak tak tak tak tak funkcja PULS tak tak tak tak tak tak funkcja PULS BALANCE tak tak tak tak tak tak funkcja CYCLE tak tak tak tak tak tak funkcja 2TAKT / 4TAKT tak / tak / tak / tak / tak tak / tak tak / tak tak / tak tak / tak tak / tak tak / tak tak / tak tak / tak funkcja EASY START tak tak tak tak tak tak tak tak tak funkcja ANTI STICK tak tak tak tak tak tak tak tak tak tak tak tak funkcja ARC FORCE tak tak tak tak tak tak tak tak tak funkcja V.R.D. tak tak tak tak tak tak tak tak tak funkcja DPC tak tak tak tak tak tak tak tak tak funkcja SOFT POWER ON tak tak tak tak tak tak tak tak tak tak tak tak funkcja JOB MODE tak tak tak tak tak tak tak tak tak funkcja SYNERGIC tak tak tak bezdotykowe zajarzenie łuku tak tak tak cyfr. woltoamperomierz tak tak tak tak tak tak tak tak tak tak tak tak wtyczka zdalnego sterowania tak tak tak tak tak tak tak tak tak tak tak tak záwor gazowy tak tak tak tak tak tak tak tak tak kieszeń na akcesorium tak tak tak tak tak tak tak tak tak 4

5 Trójfazowe cyfrowe inwertorowe urządzenia do spawania metodami MMA, TIG i MIG/MAG TIGER MMA TIGER ESV TIGER HF TIGER MIG nowoœæ TIGER 320 ESV TIGER 320 MMA / ESV TIGER 320 HF CYCLE CYCLE Nowe przenośne spawarki TIGER MMA / ESV /HF /MIG są zaprojektowane jako małe, lekkie o wysokiej mocy trójfazowe cyfrowe inwertory. Cyfrowe sterowanie nowej generacji, już nie tylko zapewnia optymalne właściwości spawalnicze, ale również dynamiczne dostosowanie parametrów bezpośrednio w trakcie procesu spawania, dzięki temu osiągnęły znacznie wyższej jakości spoiny spawalnicze, wydajność i łatwość obsługi. Niezaprzeczalną korzyścią są nowe funkcje, które pomagają utrzymać łuk w optymalnych wartościach podczas pracy. Dzięki tej technologii, sterowania łuku mogą osiągnąć dobre wyniki również mniej doświadczeni spawacze. Nowe inwertorowe spawarki TIGER przeznaczone są do spawania metodami MMA / TIG / MIG/MAG. Cyfrowa, nowoczesna i zaawansowana konstrukcja elektroniki umożliwia znaczne zredukowanie wagi, rozmiarów i co za tym idzie również ceny nowych inwertorów TIGER. Spawarki wykonane są tak aby zapewniły niezawodność, wysoką wydajność oraz sprawność. Urządzenia MIG dostarczane są z 2 i 4 rolkowym podajnikiem drutu, który ma napędzane główne i dociskowe rolki dla zabezpieczenia bezproblemowego użycia ze stalowym, nierdzewnym i aluminiowym drutem. Rolki mają średnicę 30 mm. Właściwości doskonałe właściwości spawalnicze wysoka wydajność przy zachowaniu niewielkich wymiarów urządzenia duża rezerwa mocy urządzenia proste i intuicyjne ustawienie parametrów i obsługa urządzenia CYFROWE STEROWANIE TRÓJFAZOWYCH INWERTOROWYCH URZĄDZEŃ V V TIGER 320 MIG Sprzęt nowe cyfrowe sterowanie II. generacji, dla po prawienia jakości spoiny i ułatwienia procesu spawania; zapewnia ciągłe dostosowanie parametrów spawania do istniejących warunków w trakcie procesu spawania możliwość uaktualnienia oprogramowania cyfrowych woltoamperomierz funkcja wyłączania wentylatora wentylator działa tylko wtedy, gdy jest konieczne gniazdo zdalnego sterowania solidna i zwarta konstrukcja praktyczna kieszeń na kable i elektrody z boku obudowy (z wyjątkiem TIGER MIG) Wyposażenie metody MMA (urządzenienia TIGER MMA, ESV, HF, MIG) ARC FORCE PLUS funkcja stabilizacji łuku, z możliwością regulacji HOT START funkcja łatwego zajarzenia łuku ANTI STICK funkcja łatwego oderwania przyklejonej elektrody funkcja V.R.D. i START CONTROL do zapewnienia bezpieczeństwa w miejscu pracy funkcja DPC i SOFT POWER do bezproblemowego użytkowania na normalnej sieci elektrycznej można używać elektrod rutylowych, zasadowych i aluminiowych Wyposażenie metody HF (urządzenienia TIGER ESV, HF) Ustawienie przed gazu / po gazu, narastania / opadania prądu, 2/4 takt, itp. PULS spawanie PULS BALANSE dla PULS spawania bezdotykowe zajarzenie łuku (tylko TIGER HF) Funkcja CYKLE 10 miejsc w pamięci dla własnych programów Wyposażenie metody MIG (urządzenienia TIGER MIG) płynna regulacja napięcia i prędkości podawania drutu funkcja SYNERGIC automatyczne nastawianie parametrów spawania ustawienie funkcji SOFT START i HOT START (do spawania aluminium) płynne nastawienie dopalenia drutu płynne nastawienie dynamiki łuku możliwość zapisania własnych programów, 10x możliwość użycia drutu w 5 kg i 15 kg szpulach potężny i wydajny podajnik drutu 2x2 lub 4x4 TIGER 320 MMA Wysoka wydajność, doskonałe właściwości spawalnicze i masywna konstrukcja pozwala na wykorzystanie tych urządzeń w produkcji, na montażach, w firmach zapewniających utrzymanie ruchu i konserwacji, firmach naprawczych i w przemyśle ciężkim. TIGER 320 MIG Uchwyt szpuli drutu 5 do 15 kg 5

6 inwertorowe spawarki TIGER 145 TIGER 165 TIGER 190 TIGER 130 TIGER 150 TIGER 150 TIG ES TIGER 170 TIGER 170 TIG ES TIGER 150 LTV TIGER 170 LTV TIGER 190 LTV TIGER 1500HF TIGER 1700HF TIGER 1900HF Kod do zamówienia TIGER150LTV TIGER170LTV TIGER190LTV Napięcie zasilania 50/60 Hz V 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 Bezpiecznik A Zakres parametrów spawania A Cykl spawania 100% A A Cykl spawania 60% A A Cykl spawania podczas max. I 40% 45% 45% 45% 45% 45% 25% 25% 40% 45% 45% 40% 45% 45% Sieciowy prąd/pobór mocy 60% 16A/3,6kVA 16A/3,6kVA 20A/4,7kVA 17,4A/4kVA 19A/4,3kVA 19A/4,3kVA 19A/4,3kVA 19A/4,3kVA 16A/3,6kVA 16A/3,6kVA 20A/4,7kVA 16A/3,6kVA 16A/3,6kVA 20A/4,7kVA Napięcie biegu jałowego V Stopień ochrony IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S Szybkozłączka Polecany typ uchwytu spawal. SR 17V/SR17 SR 17V/SR17 SR 17 SR 17 SR 26 SR 17 SR 17 SR 26 Wymiary (dł. x sz. x wys.) mm 330x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x245 Waga kg 5,6 5,7 6,2 5,5 5,5 5,5 5,9 5,9 6,1 6,2 6,7 6,6 6,7 7,1 wyposażenie: funkcja HOT START tak tak tak tak tak tak tak tak regulowany regulowany regulowany regulowany regulowany regulowany funkcja ARC FORCE tak tak tak tak tak tak tak tak tak tak tak tak tak tak funkcja ANTI STICK tak tak tak tak tak tak tak tak tak tak tak tak tak tak funkcja V.R.D. tak tak funkcja EASY START tak tak tak tak tak funkcja TIG PULS tak tak tak tak tak tak tak tak funkcja FREKWENCJA PULSACJI tak tak tak tak tak tak tak tak funkcja DOWN SLOPE tak tak tak tak tak tak tak tak funkcja END CURRENT tak tak tak tak tak tak tak tak funkcja AAE tak tak funkcja CYCLE tak tak tak tak tak tak funkcja 4TAKT tak tak tak tak tak tak záwór gazowy /tak /tak tak tak tak tak tak tak pasek do przenoszenia tak tak tak tak tak tak tak tak tak tak tak tak tak tak Osprzęt spawalniczy: kable spawalnicze tak tak tak tak tak tak tak tak tak tak tak tak tak tak plast. walizka dla inwertora i wypos. tak tak tak tak tak tak tak tak tak tak tak tak tak tak zdalne sterowanie tak tak tak tak tak tak tak tak tak tak tak tak przyłbice samościemniające tak tak tak tak tak tak tak tak tak tak tak tak tak tak elektrody tak tak tak tak tak tak tak tak tak tak tak tak tak tak uchwyt spawalnizce TIG tak tak tak tak tak tak tak tak tak tak tak tak tak tak 6

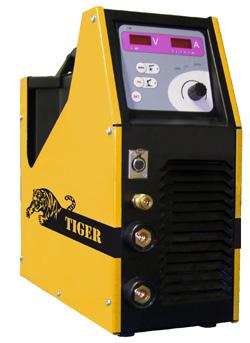

7 Inwertorowe spawarki dla spawania elektrodą otuloną i metodą TIG TIGER 145 TIGER 165 TIGER 190 Spawarki inwertorowe TIGER są elektronicznym źródłem prądu spawalniczego z szybką regulacją, które charakteryzują się najlepszymi właściwościami spawania, mocną konstrukcją, wysokim wynikiem produkcyjnym, niskim ciężarem i niezawodnością. Maszyny te przeznaczone są do eksploatacji tam, gdzie jest potrzebna najwyższa jakość i niezawodność za rozsądną cenę. Wszystkie maszyny mają możliwość podłączenia zdalnego sterowania. Maszyny bardzo dobrze spawają metodą TIG z dotykowym zapaleniem. Właściwości i wyposażenie Niski pobór energii i wysoki wynik produkcyjny Najlepsze właściwości spawania metodą MMA i TIG Niski ciężar i małe rozmiary Solidność konstrukcji Bezpiecznik cieplny ze sygnałem świetelnym Wysoki prąd znamionowy Bardzo dobrze nadają się do używania w produkcji, na montażach, w przemyśle metalowym, przy remontach albo w warsztacie. TIGER 130 TIGER 150 TIGER 170 cyfrowe inwertorowe spawarki dla spawania elektrodą otuloną i metodą TIG easy START Automatyczny zawór gazowy (tylko model TIG ESV) Spawarki inwertorowe TIGER są produkowane z wykorzystaniem nowej technologii IGBT z szybką regulacją prądu spawalniczego. Maszyny odznaczają się: wysokim prądem znamionowym (125A na 100%), wysokim wynikiem produkcyjnym, niskim poborem energii i najlepszymi właściwościami spawania. Są lekkie, małych rozmiarów i niezawodne. Te maszyny są przeznaczone do eksploatacji tam gdzie jest potrzebna najwyższa jakość i niezawodność za rozsądną cenę. Wszystkie maszyny mają możliwość podłączenia zdalnego sterowania. Maszyny bardzo dobrze spawają metodą TIG z dotykowym zapaleniem. TIGER 150 TIG ES / ESV TIGER 170 TIG ES / ESV TIGER TIG ES i TIGER TIG ESV są to profesjonalne inwertorowe maszyny spawalnicze trzeciej generacji, konstruowane z wykorzystaniem technologii IGBT z szybką regulacją mikroprocesorem. Spawarka odznacza się wysokim prądem znamionowym (cykl spawania) 125 A na 100%, wysokim wynikem produkcyjnym i wyposażeniem. Sterowanie spawarką odbywa się za pomocą nowoczesnego panela sterującego, który zastępuje standardowe sterowanie mechaniczne. Właściwości i wyposażenie Niski pobór energii i wysoki wynik produkcyjny Najlepsze właściwości spawania metodą MMA i TIG Niski ciężar i małe rozmiary Solidność konstrukcji Bezpiecznik cieplny ze sygnałem świetelnym Wysoki prąd znamionowy Właściwości i wyposażenie Funkcja kontroli napięcia zasilania ochrona obniżenia napięcia. W przypadku obniżenia napięcia poniżej bezpiecznego poziomu inwertor automatycznie się wyłączy i na ekranie pojawi E1 (tylko model TIG ESV) Cyfrowy wyświetlacz nastawionych paremetrów TIG prąd końcowy Uchwyt (palnik) bez przycisku i zaworu (nietrzeba naciskać i puszczać gaz) tylko model TIG ESV W modelu TIG ESV jest automatyczny zawór gazowy Bardzo dobrze nadają się do używania w produkcji, na montażach, w przemyśle metalowym, przy remontach albo w warsztacie. Bardzo dobrze nadają się do używania w produkcji, na montażach, w przemyśle metalowym, przy remontach albo w warsztacie. W przypadku użycia agregatu prądotwórczego polecamy użyć agregat TIGER Start i zakończenie procesu spawania TIG ES Przybliżenie elektrody wolfr. do spawanego materiału Lekki dotyk elektrody wolframowej do spawanego materiału (nie trzeba pocierać) Oddalenie elektrody wolframowej i zapalenie się łuku elektrycznego za pomocą funkcji EASY START bardzo niskie zużycie elektrody wolframowej dotykiem Proces spawania Zakończenie procesu spawal. i aktywacja funkcji Down Slope realizuje się oddaleniem elektrody wolframowej na około 810 mm od spawanego materiału Kolejne przybliżenie prąd spawalniczy obniża się według nastawionego czasu (05sec.) na wielkość nastawienia prądu końcowego (np.10a) wypełnianie kratera Zakończenie się procesu spawalniczego cyfrowe kierowanie automatycznie rozłączy proces spawania funkcja AAE 7

8 Cyfrowe inwertory dla spawania elektrodą otuloną i metodą TIG LT i z bezdotyk. zapalaniem dla spaw. metodą MMA i TIG HF TIGER 150LTV TIGER 170LTV TIGER 190LTV TIGER 150LTV 190LTV są to inwertorowe maszyny spawalnicze trzeciej generacji, konstruowane z wykorzystaniem technologii IGBT z szybką regulacą mikroprocesorem. Spawarki mają pełne wyposażenie i są dopasowane do spawania metodą TIG z funkcją EASY START. TIGER LTV świetnie nadają się do wykorzystania przy procesie produkcji, na montażach, w przemyśle metalowym, przy remontach albo w warsztacie. Właściwości i wyposażenie Cyfrowy wyświetlacz nastawionych parametrów Prosta i jasna grafika z dużymi przyciskami Funkcja TIG LT Elektromagnetyczny zawór umożliwia łatwe sterowanie przepływu gazu przyciskiem na uchwytu spawalniczym Złączka zdalnego sterowania UPDOWN na uchwycie spawalniczym Sterowanie mikroprocesorowe umożliwia: Nastawienie metody MMA i TIG LT Nastawienie czasu funkcji HOT START i TIG LT Nastawienie prądu spawalniczego Przyłączenie funkcji PULS i jej sterowanie w zakresie frekwencji 1500 Hz Nastaw. podstawowego i spawal. prądu w TIG PULS Spięcie funkcji dobiegu prądu spawalniczego Down Slope i jej nastawienie w zakresie 0,15 sec. Nastawienie końcowego prądu spawalnic. od 5 A Nastawienie opóźnienia gazu w zakresie 05 sec. Funkcja Cycle 2 takt/4 takt TIGER 1500HF TIGER 1700HF TIGER 1900HF TIGER 1500HF 1900HF są to jednofazowe inwertory spawalnicze z wykorzystaniem technologii IGBT z szybką regulacją mikroprocesorem. Spawarki mają pełne wyposażenie i są dopasowane do spawania metodą TIG z bezdotykowym startem (HIGH Frequency). Przy użyciu metody TIG spawają materiały ze stali nierdzewnej, miedź i jej stopy. Bardzo dobrze nadają się do używania w produkcji, na montażach, w przemyśle metalowym, przy remontach albo we warsztacie. Właściwości i wyposażenie Cyfrowy wyświetlacz nastawionych parametrów Prosta i jasna grafika z dużymi przyciskami Funkcja TIG HF TIG UP/DOWN SLOPE Nastawienie gazu: Wyprzedzenie gazu (Pregas)/ opóźnienie gazu (Postgas) Złączka zdalnego sterowania UPDOWN na uchwycie spawalniczym Sterowanie mikroprocesorowe umożliwia: Nastawienie metody MMA i TIG LT i TIG HF Nastawienie czasu funkcji HOT START w MMA Nastawienie prądu spawalniczego Przyłączenie funkcji PULS i jej sterowanie w zakresie frekwencji 1500 Hz Nastaw. podstawowego i spawal. prądu w TIG PULS Włączenie funkcji dobiegu prądu spawalniczego Down Slope i jej nastawienie w zakresie 0,15 sec. Nastawienie końcowego prądu spawalnic. od 5 A Nastawienie opóźnienia / wyprzedzenia gazu v zakresie 010 sec. Funkcja Cycle 2takt/4takt 8

9 Agregaty prądotwórcze TIGER Agregaty prądotwórcze TIGER Profesjonalne agregaty prądotwórcze TIGER mogą być wykorzystywane w pracach montażowych, budowlanych, jako zasilanie zapasowe, lub wszędzie tam gdzie potrzebne jest stabilne i niezawodne jednofazowe lub trójfazowe źródło prądu. Wyposażone są w silniki KOHLER, które sprawdziły się w wielu branżach przemysłowych. W połączeniu z alternatorami SINC RO zapewniają niezawodność i stabilność napięcia wyjściowego oraz częstotliwości prądu. Właściwości i wyposażenie Wysoka niezawodność, jakość i bezpieczeństwo Cichy Niskie koszty eksploatacji Bezpiecznik prądowy, kontrolka oleju, voltomierz Dodatkowe wyposażenie: licznik (zegar) motogodzin, podwozie, kapotaż, bypass Rurowa ochronna rama która chroni wszystkie części maszyny. Podwójny system antywibracyjny obniża głośność biegu i ogranicza zużycie Sterowanie, mierzenie i zespoły wejścia są jasne i przynoszą komfort obslugi OUTDOOR ZESTAW osprzęt dla inwertorów generator silnik DANE TECHNICZNE Dane de zamóvienia C8020 C8030 C8040 C7030 Elektryczny wynik 3F/1F kva EK2LCT EK2LCA EK2LCA ET2MCR Napięcie V /8,0 /8,0 /8,0 7,0/4,0 Częstotliwość Hz /230 Prąd A Stabilność napięcia/częstotl. % 34,7 34,7 34,7 10,1/17,5 Skutecznik cos 6/1 1/1 1/1 1/1 Regulacja napięcia ,8 (1) Typ silnika pojemnościowa AVR AVR AVR Pojemność cm3 K.CS12GST K.CS12GT K.CS12GST K.CS12GT Moc kw/hp Rozruch 9/12 9/12 9/12 9/12 Chłodzenie el. + ręczne ręczne el. + ręczne ręczne Głośność A db powietrzem powietrzem powietrzem powietrzem Zużycie paliwa l/godz Pojemność zbiornika l 2,1 2,1 2,1 2,2 Paliwo Stopień ochrony benzyna bez ołówia nr. wyższy niż 89 Rozruchowa automatyka IP 23 IP 23 IP 23 IP 23 Wymiary mm wyobieralna nie wyobieralna nie Ciężar Kg 800x532x x532x x532x x564x570 Hmotnost Kg dla TIGER dla TIGER HF z wentylem UPDOWN metalowe plastykowe plastykowa walizka Na inwertor i wyposażenie dla Tiger Nr. KUFR dla Tiger HF Nr. KUFR1900HF OPAKOWANIE ZASA DOWYCH ELEKTROD E Ø 2,5x350 mm Nr E Ø 3,2x450 mm Nr uchwyty spawalnicze tig informacje na stronie 18 butelka gazowa 2 litry, ciśnienie do 200 bar (po 100 min.) Nr kable spawalnicze dla Tiger 130, 145, 150, 165, 170 i ES 3/ Nr / Nr / Nr / Nr dla Tiger 190, LT i HF 3/ Nr / Nr / Nr / Nr PRZEWÓD GAZOWY (ARGON) dla AR z dużej butelky bez manometra Nr z manometrem Nr ZDALNE STEROWANIE UP DOWN ze złączką dla Tiger plastyk, długość 10m Nr dla Tiger metalowe, długość 10m Nr dla Tiger HF plast., updown 10m Nr dla Tiger HF met., updown, 10m Nr zawór redukcyjny informacje na stronie 19 PRZYŁBICE SPAWALNICZE TIGER 700S ciemność filtra prędkość DIN 913, odpowiedna dla TIG Nr

10 MIG/MAG maszyny spawalnicze Dane do zamówienia STANDARD PROCESSOR SYNERGIC TIGERpraktik PRAKTIK TIGERpraktik PRAKTIK TIGER 155 TIGER 169 TIGER TIGER 205 Economic TIGER 215E TIGER 225 TIGER215E TIGER225P TIGER 225 Economic TIGER 245 TIGER 280 TIGER TIGER TIGER 305 Economic TIGER 309 TIGER TIGER384SY Napięcie zasilania 50/60Hz V 1x230 1x230 1x230 1x230 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 Bezpiecznik A Zakres parametrów spawania A Napięcie biegu jałowego V 1929,5 1930, ,545, ,739, Cykl spawania 100% A Cykl spawania 60% A Cykl spawania A 115 / 15% 136 / 15% 155 / 25% 155 / 25% 190 / 15% 180 / 25% 190 / 25% 195 / 25% 195 / 15% 195 / 25% 280 / 30% 280 / 30% 250 / 30% 250 / 30% 350 / 30% Sieciowy prąd/pobór mocy 60% 6,6A/1,5KVA 7A/1,6KVA 6A/1,4KVA 6A/1,4KVA 5A/3,4KVA 4,5A/3,2KVA 6A/4,2KVA 6,8A/4,6KVA 6A/4,2KVA 7,5A/5,2KVA 12,3A/8,6KVA 12,3A/8,6KVA 9,5A/6,6KVA 9,5A/6,6KVA 15,3A/10,6KVA Uzwojenie Cu Cu/Al Cu Cu Cu Cu Cu Cu Cu Cu Cu Cu/Al Cu Ilość stopni regulujących Cyfrowy wyświetlacz amperomierz nie nie nie nie tylko PR.+SYN. nie tylko PR.+SYN. tylko PR.+SYN. nie tylko PR.+SYN. tylko PR.+SYN. tak tak tylko PROC. tak Ilość rolek podających 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka Rolka podajnika na drut o średnicy 0,60,8 0,60,8 0,60,8 0,60,8 0,60,8 0,60,8 0,60,8 0,81,0 0,81,0 0,81,0 1,01,2 1,01,2 1,01,2 0,81,0 1,01,2 Prędkość podawania m/min Średnica drutu: stal, stal nierdzewna aluminium rdzeniowe (rurka) 0,60,8 0,60,8 0,60,8 0,60,8 125 STAND., 0,520 PROC. a SYN. 0,60,8 0,81,0 0,81, ,60,8 0,81,0 0,81,0 125 STAND., 125 STAND., 0,520 PROC. 0,520 PROC. a SYN. a SYN. 0,60,8 0,81,0 0,81,0 0,81,0 0,81,0 0,81, ,81,0 0,81,0 0,81,0 125 STAND., 0,520 PROC. a SYN. 0,81,0 0,81,0 0,81,0 125 STAND., 0,520 PROC. a SYN. 0,61,2 0,81,2 0,81,2 125 STAND., 0,520 PROC. a SYN. 0,61,2 0,81,2 0,81,2 0,520 0,61,2 0,81,2 0,81,2 125 STAND., 0,520 PROC. a SYN. 0,61,2 0,81,2 125 STAND., 0,520 PROC. a SYN. Stopień ochrony IP23 IP23 IP21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 Normy ISO/IEC , EN ISO/IEC , EN ISO/IEC , EN ISO/IEC , EN ISO/IEC , EN Wymiary zewnętrzne mm 590x250x x250x x335x x485x x485x x485x x485x x485x x485x x485x x480x x480x x480x x490x x480x840 Ciężar kg Wyposażenie: funkcja 2TAKT / 4TAKT ST, P, SY ST ST, P, SY ST, P, SY ST ST, P, SY ST, P, SY ST, P, SY P ST, P ST, P, SY funkcja BURN BACK P, SY P, SY P, SY P, SY P, SY ST, P, SY P P ST, P, SY funkcja RESTORE PROGRAM SY SY SY SY SY SY SY funkcja EASY USE ST ST ST, P, SY ST ST, P, SY ST, P, SY ST ST, P, SY ST, P, SY ST, P, SY P ST, P ST, P, SY funkcja JOB MODE SY SY SY SY SY SY SY funkcja PREGAS / POSTGAS P, SY P, SY P, SY P, SY P, SY ST, P, SY P P ST, P, SY funkcja SPOT PULS ST, P, SY ST ST, P, SY ST, P, SY ST ST, P, SY ST ST, P, SY P ST, P ST, P, SY funkcja FEED BACK P, SY P, SY P, SY P, SY P, SY ST, P, SY P P ST, P, SY funkcja UPDOWN P, SY P, SY P, SY P, SY P, SY P, SY P P P, SY funkcja SOFT START P, SY P, SY P, SY P, SY P, SY P, SY P P P, SY funkcja GENERATOR ST, P, SY ST ST, P, SY ST, P, SY ST ST, P, SY ST, P, SY ST, P, SY P ST, P ST, P, SY funkcja TEST GAS ST ST P, SY P, SY P, SY P, SY P, SY ST, P, SY P P ST, P, SY 0,61,2 1,01,2 0,81,2 10

11 TIGER 389 TIGER TIGER 405 Economic TIGER 400W TIGER400WP TIGER 400W Economic TIGER 500W TIGER 500W Economic TIGER 305S TIGER305S TIGER305SP TIGER305SSY TIGER 405S TIGER405SP TIGER405SSY TIGER 400S/400WS TIGER400S/50883 TIGER400SP/50830 / TIGER400WSSY TIGER 400WS Economic TIGER 500S/500WS TIGER500S/50889 TIGER500SP/50853 / TIGER500WSSY TIGER 500WS TIGER 600WS Economic 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x / 30% 350 / 30% 320 / 30% 350 / 35% 350 / 30% 450 / 45% 450 / 30% 280 / 30% 350 / 30% 350 / 30% 350 / 30% 450 / 30% 450 / 30% 700 / 30% 10A/7KVA 15,3A/10,6KVA 13A/9KVA 15,3A/10,6KVA 15A/10,4KVA 25A/17,3KVA 20A/13,9KVA 12,3A/8,6KVA 15,3A/10,6KVA 15,3A/10,6KVA 15A/10,4KVA 25A/17,3KVA 20A/13,9KVA 32A/21,0KVA Cu/Al Cu Cu Cu Cu Cu Cu Cu Cu Cu Cu Cu Cu Cu tylko PROC. tak tak tak tak tak tak tak tak tak tak tak tak tak 2rolka 4rolka 2rolka 4rolka 4rolka 4rolka 4rolka 2/4kł. wedlug typu padajnika 4rolka 4rolka 4rolka 4rolka 4rolka 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 125 STAND., 0,520 PROC. 0,61,2 1,01,2 0,81,2 125 STAND., 0,520 PROC. a SYN. 0,61,2 1,01,2 0,81,2 0,520 0,61,2 1,01,2 0,81,2 125 STAND., 0,520 PROC. a SYN. 0,61,2 0,81,2 1,01,2 0,520 0,61,2 0,81,2 1,01,2 125 STAND., 0,520 PROC. a SYN. 0,61,6 0,81,6 1,02,4 0,520 0,61,2 0,81,2 1,01,2 125 STAND., 0,520 PROC. 0,61,2 0,81,2 0,81,2 125 STAND., 0,520 PROC. 1,01,2 1,01,2 0,81,2 125 STAND., 0,520 PROC. 0,61,2/0,61,6 0,81,6 1,02,4 0,520 0,61,6 0,81,6 1,02,4 125 STAND., 0,520 PROC. 0,61,2/0,61,6 0,81,6 1,02, , STAND., 0,520 PROC. IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 ISO/IEC , EN ISO/IEC , EN ISO/IEC , EN ISO/IEC , EN ISO/IEC , EN x480x x480x x480x x630x x630x x630x x630x x480x x480x x615x x615x x615x x615x x690x / / / ST, P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P SY SY SY SY SY SY SY ST, P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P SY SY SY SY SY SY SY P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P ST, P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P P P, SY P P, SY P P, SY P P, SY P, SY P, SY P P, SY P P P ST, P, SY P P, SY P P, SY P P, SY P, SY P, SY P P, SY P P ST, P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P P ST, P, SY P ST, P, SY P ST, P, SY P ST, P, SY ST, P, SY ST, P, SY P ST, P, SY P ST, P 0,61,6 0,81,6 1,02,4 0,62,0 0,82,4 1,02,4 Wyposażenie Standard Analogiczne sterowanie ze sprzężeniem zwrotnym biegu posuwu drutu. Cyfrowy amperomierz z pamięcią. Możliwość ustawienia czasowych wielkośći wypływu gazu (PREGAS, POST GAS), dogrzanie drutu. Funkcja 4/2 takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Wyposażenie Processor Równomierna regulacja posuwu drutu od 0,5 do 20 m/min. ze sprzężeniem zwrotnym, precyzyjna regulacja po 0,1m/min. Cyfrowy wskaźnik prędkośći posuwu drutu. Złączka zdalnego sterowania UPDOWN. Możliwość podłączenia uchwytu spawalniczego wyposażonego w regulację UPDOWN. Cyfrowy amperomierz z pamięcią funkcja HOLD. Funkcja EASY USE zapewnia proste i jasne sterowanie. Funkcja RESET łatwy i szybki powrót wszystkich parametrów do ustawień fabrycznych. Umożliwia nastawienie czasowych wielkośći wypływu gazu (PREGAS, POSTGAS), dogrzanie drutu. Funkcja SOFT START miękki start procesu spawalniczego. Funkcja umożliwia nastawienie czasu rozruchu prędkości drutu. Funkcja 4takt/2takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Wyposażenie Synergic Jednakowe jak w modelu Processor. Funkcja SYNERGIC automatyczne nastawięnie parametrów spawania. Standartowy osprzęt aż 8 programów dla stali (2 typy gazu i 6 ø drutu). Możliwość korekcji programów spawarek SYNERGIC. Możliwość lokacji własnych programów aż 160 parametrów spawalniczych. ST = odmiana STANDARD P = odmiana PROCESSOR SY = odmiana SYNERGIC 11

12 MEM ERASE MIG/MAG maszyny spawalnicze dla przemysłu lekkiego i średnio ciężkiej produkcji TIGERpraktik 159 TIGERpraktik 179 Maszyny spawalnicze TIGERpraktik są to małe maszyny spawalnicze. Wyposażone są w płynny posuw drutu, czterostopniową regulację spawalniczego napięcia, ochronę przeciw przegrzaniu, test gazu. Zintegrowaną częścią maszyny jest uchwyt spawalniczy ze stalowym podajnikiem drutu i kabel do uziemienia. Maszyna jest przystosowana do szpuli o średnicy maksymalnie 200 mm (5 kg) i maksymalnej grubości spawanego materiału 45 mm. Spawarka TIGERpraktik jest bardzo dobrym wyborem dla warsztatów domowych. OFEROWANE UCHWYTY spawalnicze Kabel do uziemienia TIGER 155 TIGER 169 STANDARD Maszyny spawalnicze TIGER 155 i TIGER 169 są to urządzenia spawalnicze niewielkich rozmiarów przeznaczone głównie do warsztatów samochodowych, ślusarskich i niewielkich warsztatów naprawczych. Urządzenia są wyposażone w wentylator chłodzący, dławik, masywny 2rolkowy zespół podający (wykonany z metalu), wydajnym silniczkiem podajnika drutu i gniazdem EURO. Główną zaletą jest proste i łatwe sterowanie, bardzo dobře właściwości spawalnicze i niezawodność. Spawarka jest bardzo dobrym wyborem dla warsztatów domowych, w blacharstwie, ślusarstwie dla warsztatów samochodowych i w produkcji. WYPOSAŻENIE STANDARTOWE TIGER 205 TIGER 215E TIGER 225 TIGER 245 STANDARD PROCESSOR SYNERGIC TIGER E są to profesjonalne maszyny spawalnicze. Z pośród wielu zalet spawarek TIGER warto wymienić bardzo dobre właściwości spawalnicze, 10 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i Synergic. W przypadku spawarek Synergic to jest ponadto automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Standartowy osprzęt 4 lub 6 programów dla stali (2 typy gazu i 4 ø drutu). Możliwość lokacji własnych programów parametrów spawalniczych. Spawarka jest bardzo dobrym wyborem dla warsztatów domowych, w blacharstwie, ślusarstwie dla warsztatów samochodowych i w produkcji. WYPOSAŻENIE STANDARTOWE 4x4 NA ZAMÓWIENIE WYKONANIE PANELI STEROWNICZYCH STANDARD SYNERGIC PROCESSOR 12

13 MIG/MAG maszyny spawalnicze dla przemysłu środkowo ciężkiego I ciężkiego TIGER 280 TIGER 305 TIGER 309 TIGER 384 TIGER 389 TIGER 405 STANDARD PROCESSOR SYNERGIC TIGER są profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy posuw drutu z niezawodnym silnikiem, eurozłączke i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 10, 20, 21, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie odmian PROCESSOR i SYNERGIC. W przypadku maszyn spawalniczych SYNERGIC mamy do dyspozycji automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Standartowy osprzęt 6 lub 8 programów dla stali (2 typy gazu i 6 ø drutu), możliwość lokacji własnych programów parametrów spawalniczych. Nastawialne funkcje przed gaz/ po gaz, miękki start, dopalenie drutu posiadają wszystkie urządzenia oprócz TIGER 280, 309 i 389. Maszyny spawalnicze są dostarczane w odmianach STANDART, PROCESSOR I SYNERGIC. Spawarka jest bardzo dobrym wyborem dla przemysłu lekkiego i średnio ciężkiej produkcji w ślusarstwie i dla producentów karoserii i w produkcji. WYPOSAŻENIE STANDARTOWE WYPOSAŻENIE STAN DARTOWE TIGER 405 WYKONANIE PANELI STEROWNICZYCH STANDARD SYNERGIC PROCESSOR TIGER 400W TIGER 500W STANDARD PROCESSOR SYNERGIC TIGER 400W 500W są profesjonalne maszyny spawalnicze wyposażene w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy posuw drutu z niezawodnym silnikiem, eurozłączke i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i SYNERGIC. W przypadku maszyn spawalniczych SYNERGIC mamy do dyspozycji automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Standardowy osprzęt 8 programów dla stali (2 typy gazu i 6 ø drutu), Możliwość lokacji własnych programów 160 parametrów spawalniczych. Maszyny spawalnicze są dostarczane w odmianach STANDART, PROCESSOR i SYNERGIC. Spawarka jest bardzo dobrym wyborem dla przemysłu lekkiego i średnio ciężkiej produkcji w ślusarstwie i dla producentów karoserii i w produkcji. Osprzęt spawalniczy Rolki, uchwyty spawalnicze, przyłbice samościemniające i inne (strona 1619). WYPOSAŻENIE STANDARTOWE WYKONANIE PANELI STEROWNICZYCH SYNERGIC PROCESSOR STANDARD FUNKCJA LOGIC: zapis liczbowy wielkośći prądu spawania i napięcie podczas spawania. FUNKCJA LOGIC: Wskazanie parametrów w przebiegu spawania przy regulacji posuwu drutu pokrętłem albo przyciskem na uchwycie spawalniczym. Wskażnik SETTINGS informuje o prędkośći posuwu drutu w m/min. Spawarki SYNERGIC: łatwe ustawianie parametrów prądu spawania w pozycji przełącznika napięcia, przyciśnięciem przycisku SYN i MEM (TEST GAZU). Nowe dane można powtórnie ustawiać. Powrót do pierwotnych ustawień przeprowadza się poprzez naciśnięcie przycisku SYN i ERASE (wprowadzenie drutu). Nowo ustawione dane zostają zapamiętane na danej pozycji nawet po przełączeniu na inną. 13

14 MIG/MAG maszyny spawalnicze z podajnikiem do zdejmowania dla przemysłu ciężkiego TIGER 305S TIGER 405S STANDARD processor SYNERGIC Do calego zestawu maszyny spawalniczej trzeba zamówić kabel (strona 19) do połączenia i padajnik drutu (strona 15). Są to profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy posuw drutu z niezawodnym silnikiem, eurozłączke i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 20, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i Synergic. W przypadku spawarek Synergic to jest ponadto automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Maszyny spawalnicze są dostarczane w odmianach STANDART, PROCESSOR i SYNERGIC. Spawarka jest bardzo dobrym wyborem dla przemysłu średnio ciężkiej produkcji, w ślusarstwie, dla producentów karoserii i w przemyśle stoczniowym. Osprzęt dla maszyn spawalniczych z podawarką do zdejmowania Kable spawalnicze, uchwyty spawalnicze, przyłbice samościemniające i inne, strona WYKONANIE PANELI STEROWNICZYCH STANDARD żródło proc. + syn. żródło podajnik drutu TIGER 400S/400WS TIGER 500S/500WS TIGER 600WS STANDARD PROCESSOR SYNERGIC Do calego zestawu maszyny spawalniczej trzeba zamówić kabel (strona 19) do połączenia i padajnik drutu (strona 15). Są to profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy posuw drutu z niezawodnym silnikiem, eurozłączke i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i Synergic. Maszyny spawalnicze są dostarczane w odmianach STANDART, PROCESSOR i SYNERGIC. Spawarka jest bardzo dobrym wyborem dla przemysłu średnio ciężkiego, w ślusarstwie, dla producentów karoserii i w przemyśle stoczniowym. Osprzęt dla maszyn spawalniczych z podawarką do zdejmowania Kable spawalnicze, uchwyty spawalnicze, przyłbice samościemniające Gusag (wahliwe odsprężyno wane ramię uchwytu spawalniczego) i inne, strona GUSAG wahliwe odsprężynowane ramie uchwytu spawalniczego TIGER 600WS z GUSAGiEM (2 m) WYKONANIE PANELI STEROWNICZYCH STANDARD żródło proc. + syn. żródło podajnik drutu Odmiany dostarczanych podajników drutu do spawarek TIGER 305S, TIGER 405S, TIGER 400S/400WS, TIGER 500S/500WS, i TIGER 600WS TIGER 22/4P TIGER 22/4E TIGER 22/4E PROCESSOR Cyfrowe jednostki sterowania Processor proponują: (maszyny spawalnicze TIGER WS) Bardzo łatwe i jasne sterowanie maszyn spawalniczych TIGER z możliwośćą nastawienia wszystkich parametrów spawania dla metody MIG/MAG. Dokładna regulacja prędkośći podawania drutu w m/min po 0,1 m/min ze sprzężeniem zwrotnym. W ten sposób zrobiona regulacja prędkośći podawania drutu daje precyzyjne nastawienie danych i tym samym przyczynia się do uzyskania spawu najwyższej jakości. Dwa cyfrowe wyświetlacze wskazują wszystkie ustawione i mierzone dane takie jak prędkość podawania drutu w m/min., czas wypływu gazu (PRE GAS, POSTGAS), SOFT START i dogrzanie drutu. Podczas spawania wszystkie dane (napięcie i prąd spawania) wyświetlane są na wyśwetlaczu i zapisywane są do pamięci z możliwością ponownego wywołania. Wyposażenie SYNERGIC znacznie ułatwia nastawianie parametrów spawalniczych. Łatwym ustawieniem średnicy drutu i rodzaju użytego gazu ochronnego obsługa określi typ programu. Następnie wystarczy ustawić odpowiednie napięcie a SYNERGIC wybierze najbardziej odpowiednie parametry podajnika drutu. Urządzenia SYNERGIC umożliwiają również zapisywanie parametrów spawalniczych i własnych programów. 14

15 Podajniki drutu i chłodzenie wodne dla przemysłu maszynowego TIGER 22/4 P/E (W) TIGER 32/4W TIGER 44 TIGER 52 K 315W TIGER 22/4P TIGER 22/4E PROCESSOR TIGER 44 PROCESSOR TIGER 22/4E TIGER 32/4W Uchwyt szpuli dla drutu rdzeniowego 32kg Nr TIGER 52 PUSH PULL TIGER 22/4 P/E (W) TIGER 22/4 typ E to niewielki i lekki podajnik drutu z plastikową obudową szpuli i układem scalonym który umożliwia sterowanie wszystkimi funkcjami wykonywany w pełnym wyposażeniu. TIGER 22/4 typ P z metalową obudową podajnika drutu i szpuli drutu. Jest mały, niezawodny i lekki. Ma solidną konstrukcję i jest przeznaczony do ciężkiej eksploatacji. Podajnik drutu TIGER 22/4 wyposażony jest w układ scalony, który umożliwia sterowanie wszystkimi funkcjami wykonywany w pełnym wyposażeniu. Podajniki TIGER 22/4 P/E typ W z instalacją dla uchwytu chłodzonego cieczą. TIGER 22/4 P (W) Z PRAKTYCZNYM SCHOWKIEM NA CZĘŚCI ZAMIENNE TIGER 32/4 W TIGER 32 i TIGER 34 (W) podajnik drutu z wbudowanym niezawodnym chłodzeniem wodnym uchwytu spawalniczego. Maszyny są stabilne i niezawodne, są wykonane z pełnym wyposażeniu. Współpracuje ze starszymi i nowymi modelami maszyn spawalniczych. TIGER 44 TIGER 44 jest podajnikiem z możliwością zastosowania szpuli aż do 32 kg. Podajnik ma niezależne zasilanie 24/110/230 V. istnieje możliwość wyposażyć podajnik w przełączniki prądu spawalniczego, tak przerobiony podajnik TIGER 44 można używać do źródeł ze stałym napięciem na wyjściu. Urządzenie jest kompletnie wyposażone. TIGER 52 TIGER 52 jest przeznaczony dla systemów PUSH PULL. Podajniki drutu z analogicznym sterowaniem STANDART Proste i tatwe ustawianie parametrów spawalniczych. Funkcje nastawienia czasu wypływu gazu (PRE GAS, POSTGAS), wyjazdu i dogrzania drutu. Regulacja ze sprzężeniem zwrotnym. Funkcja 4 takt/2 takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Podajniki drutu z cyfrowym sterowaniem PROCESSOR Równomierna regulacja posuwu drutu od 0,5 do 20 m/min. ze sprzężeniem zwrotnym, precyzyjna regulacja co 0,1 m/min. Cyfrowy wskaźnik prędkości posuwu drutu. Złączka zdalnego sterowania UPDOWN. Możliwość przyłączenia zdalnego sterowania w uchwytcie palnika. Cyfrowy amperomierz z pamięcą funkcja HOLD. Funkcja EASY USE zapewnia proste i jasne sterowanie. Funkcja RESTORE PROGRAM łatwy i szybki powrót wszystkych parametrów do ustawień fabrycznych. Umożliwia nastawienie czasowych wielkośći wypływu gazu (PREGAS, POSTGAS), dogrzanie drutu. Funkcja SOFT START miękki start procesu spawalniczego. Funkcja umożliwia nastawienie czasu rozruchu prędkości drutu. Funkcja 4 takt/2 takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Podajniki drutu z SYNERGICZNYM sterowaniem synergic Jednakowe jak w modelu Processor. Funkcja SYNERGIC automatyczne nastawięnie parametrów spawania. Standartowy osprzęt aż 8 programów dla stali (2 typy gazu i 6 ø drutu). Możliwość korekcji programów spawarek SYNERGIC. Możliwość lokacji własnych programów aż 160 parametrów spawalniczych. K 315 W Chłodzenie wodne K 315W K 315W jest lekkim i kompaktowym urządzeniem do chłodzenia wodą palnika spawalniczego. Jest wyposażony w główny wyłącznik i włącznik ciśnieniowy do rozruchu przepływu cieczy chłodzącej. Dane do zamówienia STANDARD PROCESSOR SYNERGIC TIGER 22P TIGER 22E TIGER 24P TIGER 24E TIGER 32W TIGER 34W TIGER 44 TIGER 52 K 315W TIGER22P TIGER22E TIGER24E TIGER32W TIGER34W TIGER44 TIGER52 Dane do zamówienia TIGER22PP TIGER22EP TIGER24PP TIGER24EP TIGER44P TIGER24PSY Napięcie zasilania 50/60Hz V /110/ Napięcie zasilania 50/60Hz V 230 Bezpiecznik A ,3 6,3 10/1,5/0,7 6,3 Bezpiecznik A 6,3 Zakres parametrów spawania A Zakres parametrów spaw. A Ilość rolek podających 2rolka 4rolka 4rolka 4rolka 2rolka 4rolka 4rolka 2rolka Wynik produkcyjny chłodzenia W 850 Prędkość podawania m/min 125 m/min typ STANDARD, 0,520 m/min typ PROCESSOR i SYNERGIC 120 Ciśnienie max. MPa 0,4 Średnica drutu: stal, stal nierdz. aluminium rdzeniowe (rurka) 0,61,6 1,02,4 0,61,6 1,02,4 0,61,6 0,81,6 1,02,4 0,61,6 0,81,6 1,02,4 0,61,6 1,02,4 Stopień ochrony IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 Stopień ochrony IP 21 Normy ISO/IEC , EN Normy ISO/IEC , EN Wymiary zewnętrzne mm 666x350x x350x x350x x350x x445x x445x x445x x190x140 Wymiary zewnętrzne mm 449x334x224 Ciężar kg ,5 Hmotnost kg 18 0,81,6 0,81,6 1,02,4 0,62,8 0,81,6 1,02,4 0,61,2 15

16 Osprzęt i części zamienne Rolki posuwu drutu CWF maszyny spawalnicze TIGER Rolka Ø 22/40 DLA POSUWU cwf 300 NR. TYP ROLKI Ø drutu Rolka Ø 22/40 0,60, Rolka Ø 22/40 0,81, Rolka Ø 22/40 1,01, Rolka Ø 22/40 1,21, Rolka Ø 22/40 1,41, Rolka Al Ø 22/40 0,81, Rolka Al Ø 22/40 1,01, Rolka Al Ø 22/40 1,21, Rolka Al Ø 22/40 1,41, Rolka gilza Ø 22/40 0,81, Rolka gilza Ø 22/40 1,01, Rolka gilza Ø 22/40 1,41, Rolka gilza Ø 22/40 1,62, Rolka gilza Ø 22/40 2,02, Rolka gilza Ø 22/40 2,42,8 STAL, NIERDZ, FE ALUMINIUM (al) RURKA,Gilza 22,0 Typowe użycie rolek: TIGER 155 TIGER 245* 40,0 cwf 300 Nr redukcja szpulki Nr redukcja szpulki Nr Rolka Ø 32/40 DLA POSUWU cwf 510, cwf 610 NR. TYP ROLKI Ø drutu Rolka Ø 32/40 0,60, Rolka Ø 32/40 0,81, Rolka Ø 32/40 1,01, Rolka Ø 32/40 1,21, Rolka Ø 32/40 1,21, Rolka Ø 32/40 1,41, Rolka Al Ø 32/40 0,81, Rolka Al Ø 32/40 1,01, Rolka Al Ø 32/40 1,21, Rolka Al Ø 32/40 1,21, Rolka gilza Ø 32/40 1,01, Rolka gilza Ø 32/40 1,21, Rolka gilza Ø 32/40 1,41, Rolka gilza Ø 32/40 1,62, Rolka gilza Ø 32/40 2,02, Rolka gilza Ø 32/40 2,42, Rolka gilza Ø 32/40 2,83,2 STAL, NIERDZ, FE ALUMINIUM (al) RURKA,Gilza 32,0 Typowe użycie rolek: TIGER 250 TIGER 600* 40,0 cwf 510 Nr cwf 610 Nr uchwyt szpulki Nr uchwyt szpulki NA drut rurkowy wr4 32kg Nr NR. TYP ROLKI Ø drutu Rolka Ø 22/30 0,60, Rolka Ø 22/30 0,81, Rolka Ø 22/30 1,01, Rolka Ø 22/30 1,21,6 STAL, NIERDZ, FE Rolka Al Ø 22/30 1,01, Rolka Al Ø 22/30 1,01, Rolka Al Ø 22/30 1,21, Rolka gilza Ø 22/30 1,01,2 ALUMINIUM (al) Rolka Ø 22/ Rolka gilza Ø 22/30 1,41,6 DLA POSUWU cwf Rolka gilza Ø 22/30 1,62,4 Typowe użycie rolek: Rolka gilza Ø 22/30 2,02,4 TIGER I TIGER MIG* RURKA,Gilza * Przed zamówieniem części zamiennych posuwu drutu trzeba się zawsze upewnić, że oba rozmiary rolek są zgodne z oryginałem. posuw drutu cwf 401 Nr PODSTAWOWE CZĘŚCI ZAMIENNE POJEDYNCZYCH POSUWUW PŁYTA POSUWU ŚRUBA ROLKI POKRYWA ZĘBATEGO KOŁA DOCISK ROLKI + SKALA USTALAJĄCY PLAST. BOWDEN Nr. Nr. Nr. Nr. Nr. CWF CWF CWF CWF ,0 30,0 CWF 410 (pro TIGER MIG) Nr Kompletny przegląd części zamiennych posuwu drutu u waszego dostawcy. silnik maly Nr velky Nr prostownik drutu WS33 rol. Nr WS55 rol. Nr

17 Osprzęt i części zamienne Uchwyty spawalnicze MIG/MAG UCHWYT ZE ZDALNYM STEROWANIEM UPDOWN kühtreiber kühtreiber updown abicor BINZEL NR. UCHWYT SPAW. dz 60% mix NR. UCHWYT SPAW. dz 60% mix NR. UCHWYT SPAW. dz 60% mix 3M KTR 15 Mig 3 m 150 A 3M KTR 15 Mig updown 3 m 150 A MB 15AK ERGO 3 m 150 A 3M KTR 15 Mig 4 m 150 A 3M KTR 15 Mig updown 4 m 150 A MB 15AK ERGO 4 m 150 A 3M KTR 15 Mig 5 m 150 A 3M KTR 15 Mig updown 5 m 150 A MB 15AK ERGO 5 m 150 A UCHWYTY CHŁODZONE POWIETRZEM 3M KTR 24 Mig 3 m 220 A 3M KTR 24 Mig updown 3 m 220 A MB 24KD ERGO 3 m 220 A 3M KTR 24 Mig 4 m 220 A 3M KTR 24 Mig updown 4 m 220 A MB 24KD ERGO 4 m 220 A 3M KTR 24 Mig 5 m 220 A 3M KTR 24 Mig updown 5 m 220 A MB 24KD ERGO 5 m 220 A 3M KTR 25 Mig 3 m 200 A 3M KTR 25 Mig updown 3 m 200 A MB 25AK ERGO 3 m 200 A 3M KTR 25 Mig 4 m 200 A 3M KTR 25 Mig updown 4 m 200 A MB 25AK ERGO 4 m 200 A 3M KTR 25 Mig 5 m 200 A 3M KTR 25 Mig updown 5 m 200 A MB 25AK ERGO 5 m 200 A 3M KTR 36 Mig 3 m 300 A 3M KTR 36 Mig updown 3 m 300 A MB 36KD ERGO 3 m 270 A 3M KTR 36 Mig 4 m 300 A 3M KTR 36 Mig updown 4 m 300 A MB 36KD ERGO 4 m 270 A 3M KTR 36 Mig 5 m 300 A 3M KTR 36 Mig updown 5 m 300 A MB 36KD ERGO 5 m 270 A UCHWYTY CHŁODZONE WODĄ 3M KTR 410 Mig 3 m 450 A 3M KTR 410 Mig updown 3 m 450 A MB 401D ERGO 3 m 350 A 3M KTR 410 Mig 4 m 450 A 3M KTR 410 Mig updown 4 m 450 A MB 401D ERGO 4 m 350 A 3M KTR 410 Mig 5 m 450 A 3M KTR 410 Mig updown 5 m 450 A MB 401D ERGO 5 m 350 A 3M KTR 510 Mig 3 m 500 A 3M KTR 510 Mig updown 3 m 500 A MB 501D ERGO 3 m 450 A 3M KTR 510 Mig 4 m 500 A 3M KTR 510 Mig updown 4 m 500 A MB 501D ERGO 4 m 450 A 3M KTR 510 Mig 5 m 500 A 3M KTR 510 Mig updown 5 m 500 A MB 501D ERGO 5 m 450 A KTR AUTO25 3m (90 ) ABIMIG 535W 3 m 500 A KTR AUTO36 3m (90 ) ABIMIG 535W 4 m 500 A KTR AUTO501 3m (90 ) ABIMIG 535W 5 m 500 A Do zakupionej maszyny TIGER możliwe jest dostarczenie uchwytu spawalniczego w promocyjnej cenie. MIG KLESZCZE KÜHTREIBER nr CZĘŚCI ZAMIENNE SEPARACYJNY SPRAY BINZEL PUSHPULL Rączka na Uchwyt spawalniczy spawarki TIGER WS Standartowe wyposażenie dla spawarek TIGER i TIGER

18 Osprzęt i części zamienne Uchwyty spawalnicze TIG/WIG UCHWYT Z WENTYLEM UCHWYTY TIG Z RUCHOMYM KARKIEM UCHWYTY Z WYŁĄCZNIKIEM I Z ZDALNYM STEROWANIEM UPDOWN CZĘŚCI ZAMIENNE ELEKTRODY WOLFRAMOVE kühtreiber kühtreiber updown abicor BINZEL Nr. uchwyt spawalniczy Nr. uchwyt spawalniczy Nr. uchwyt spawalniczy dz 60% mix T K SR 9V skóra m SRT 9V m 125 A T K SR 9LAV skóra m 125 A T K SR 9LAV FX skóra m 125 A UCHWYTY CHŁODZONE POWIETRZEM T SR9 skóra m T SR9 UD m 7S1SK ABITIG m 125 A T SR9FX skóra m T SR9FX UD m 7S1FK ABITIG 9FX m 125 A T SR9 skóra m T SR9 UD m 7S1SK ABITIG m 125 A T SR9FX skóra m T SR9FX UD m 7S1FK ABITIG 9FX m 125 A T K SR 17V skóra m SRT 17V m 150 A T K SR 17LAV skóra m 150 A T K SR 17LAV FX skóra m 150 A T SR17 skóra m T SR17 UD m 7S2SH ABITIG m 150 A T SR17FX skóra m T SR17FX UD m 7S2FK ABITIG 17FX m 150 A T SR17 skóra m T SR17 UD m 7S2SK ABITIG m 150 A T SR17FX skóra m T SR17FX UD m 7S2FK ABITIG 17FX m 150 A T SR24 skóra m T K SR24 UD m 7S8SK ABITIG 24G m 80 A UCHWYTY CHŁODZONE WODĄ T SR26 skóra m T SR26 UD m 7S3SK ABITIG m 200 A T SR26FX skóra m T SR26FX UD m 7S3FK ABITIG 26FX m 200 A T SR26 skóra m T SR26 UD m 7S3SK ABITIG m 200 A T SR26FX skóra m T SR26FX UD m 7S3FK ABITIG 26FX m 200 A T SR18 skóra m T SR18 UD m 7S4SK ABITIG m 350 A T SR18FX skóra m T SR18FX UD m 7S4FK ABITIG 18FX m 350 A T SR18 skóra m T SR18 UD m 7S4SK ABITIG m 350 A T SR18FX skóra m T SR18FX UD m 7S4FK ABITIG 18FX m 350 A T SR20 skóra m T SR20 UD m 7S5SK ABITIG m 250 A T SR20FX skóra m T SR20FX UD m 7S5FK ABITIG 20FX m 250 A T SR20 skóra m T SR20 UD m 7S5SK ABITIG m 250 A T SR20FX skóra m T SR20FX UD m 7S5FK ABITIG 20FX m 250 A T SR24W skóra m T K SR24W UD m 7S9SK ABITIG 24W m 210 A COLD WIRE SYSTEM system dla SR9/ system dla SR17/18/26 V = zawór FX = ruchomy kark UD = zdalne sterowanie UP DOWN W = uchwyty chłodzone wodą 18

19 Osprzęt i części zamienne Przyłbice samościemniające DOSTęPNE w kolorach niebeskim i srebrnym Samościemniająca kaseta PRZYŁBICE SPAWALNICZE TIGER 700s PRZYŁBICE SPAWALNICZE kühtreiber 700s folia 700s PRZYŁBICE SPAWALNICZE SPEEDGLAS PRZYŁBICE SPAWALNICZE chameleon Nr. TYP PRZYŁBIC WYMIARY PRZEZIERNIKA CIEMNOŚĆ FILTRA JASnOŚĆ ŚCIEMNIENIA ZASILANIE CIĘŻAR Przyłbica spaw. SPEEDGLAS 90002X x55 mm DIN 913 0,1 ms kolektory słoneczne + litowa bateria 493 g Przyłbica spaw. OPTREL OSE SATELITE x50 mm DIN 913 0,3 ms bateria słoneczne 600 g 414 Przyłbica spaw. CHAMELEON II. W2000V 97x47 mm DIN 913 0,5 ms wymienna litowa bateria CR2450 wspierana kolektorami słonecznymi 430 g Przyłbica spaw. kühtreiber 700S 96X47 mm DIN 913 0,4 ms kolektory słoneczne 430 g Przyłbica spaw. tiger 700S 96X47 mm DIN 913 0,4 ms kolektory słoneczne 430 g Pozostały sprzęt Uchwyt na kredę woskową Komplet pilniczków ZAWÓR REDUKCYJNY KU5 ZAWÓR REDUK. AR MICRO MIARKA SPAWU Z UNIWERSALNYM KĄTOMIERZEM BUTELKA GAZOWA 2L GUSAG WAHLIWE ODSPRĘŻYNOWANE RAMIĘ UCHWYTU SPAWALNICZE GO (długość ramiona według życzenia. standartowo 1,5 i 2 m). ZAWÓR REDUKCYJNY AR MEI ZAWÓR REDUKCYJNY GCE KABLE DO ŁĄCZENIA MIG/MAG MASZYNA POSUW DRUTU KABLe MIARKA DO WKLĘSŁYCH/WYPUKŁYCH SPAWÓW NR. POZOSTAŁY OSPRZĘT NR. ZAWORY REDUKCYJNE NR. KABLE DO LĄNCZENIA NR. KABEL W METRACH NR. MIARKA SPAWU ZE STALI NIERDZEW Gusag 2 m Zawór redukcyjny CO2 GCE Kabel do łączenia 2 m / 95 mm Kabel Ø 16 mm Miarka do wklęsłych/wypukłych spawów 9037 Przejście ARGON CO Zawór redukcyjny Ar GCE Kabel do łączenia 5 m / 95 mm Kabel Ø 25 mm Miarka spawu z uniwersal. kątomierzem 7108 Butelka 2l 200 Bar Zawór red. CO 2 KU5 24 V z podgrzewaczem Kabel do łączenia 10 m / 95 mm Kabel Ø 35 mm Uchwyt + 1x kredą woskową Zawór red. CO 2 KU5 42 z podgrzewaczem Kabel do łączenia 15 m / 95 mm Kabel Ø 50 mm Komplet pilniczków Zawór redukcyjny CO 2 Harris Kabel do łączenia 2 m / 95 mm 2 W Kabel Ø 70 mm Zawór redukcyjny Argon Harris Kabel do łączenia 5 m / 95 mm 2 W Kabel Ø 95 mm Zawór redukcyjny Ar Micro MEI, 2 manom Kabel do łączenia 10 m / 95 mm 2 W Zawór redukcyjny Ar MEI, 2 manometry Kabel do łączenia 15 m / 95 mm 2 W 19

20 Tigerwelding Tigerweldind Producent zastrzega sobie prawo do zmian. Katalog produktów TIGER ważny od
