MATERIAŁY IZOLACYJNE AGK

Transkrypt

1 MATERIAŁY IZOLACYJNE AGK Wysokowydajne materiały odpowiednie dla Państwa przedsiębiorstwa, wraz z doradztwem i wykonaniem przez AGK. PARK MASZYNOWY - frezowanie CNC do wymiarów 1300x3000mm, - toczenie detali o średnicach do 600mm i długości do1500mm SERWIS - duże zapasy magazynowe, szybka dostawa półwyrobów, DORADZTWO - obliczenia cieplne, wsparcie konstrukcyjne, MATERIAŁY - K-Therm, DuroBest, GleitTherm, ŻAROWYTRZYMAŁE - w zakresie C przy równoczesnym dużym obciążeniu mechanicznym, MOŻLIWOŚCI - produkcja jednostkowa i seryjna, konfekcjonowanie i szycie tkanin termoochronnych Przykładowe zastosowanie K-Therm DuroBest GleitTherm ThermTextil Huty szkła- izolacja formy w fazie płynnej Odlewnie stali, aluminium, metali kolorowych Piece łukowe i elektryczne do wytapiania Prądnice, transformatory, cewki Szafy sterownicze, układy zabezpieczające Przemysłowe urządzenia grzewcze wysokiej i średniej częstotliwości Przemysł chemiczny i urządzenia chłodnicze Przewody wysokoprądowe w maszynach elektrycznych Urządzenia AGD Produkcja narzędzi, oprzyrządowania Budowa pras dla przemysłu drzewnego, tworzyw sztucznych i gumy Technika gorących kanałów, budowa wtryskarek i termozgrzewarek Urządzenia spawalnicze i lutujące Technologia kucia i obróbki plastycznej metalu Maszyny pakujące, produkcja folii i opakowań Urządzenia suszarnicze, piece przelotowe Produkcja pomp i sprężarek 1

2 Elementy izolacyjne K-Therm AS i CS Dla Państwa jako użytkownika materiały te stanowią wybór wysokiej jakości, umożliwiają bowiem ograniczenie do minimum kłopotów z izolowaniem. Nawet filigranowe elementy konstrukcyjne można wykonywać z tych materiałów w sposób ekonomiczny. W zależności od wymagań i celu Państwa aplikacji można łączyć ze sobą kilka cech. Materiały tego typoszeregu są oczywiście bezazbestowe. W skład podstawowych surowców na nasze płyty K-Therm wchodzą mika, cementy włókniste, włókna krzemianu wapnia, ceramika z tlenku glinu. Nasze materiały typu K-Therm posiadają przekonywującą wytrzymałość, dobre własności izolacyjne pod względem elektrycznym i cieplnym, a równocześnie mogą być stosowane w wysokich temperaturach do 1500 C. W przypadku gatunków AS 500M, 600M i 800M należy wspomnieć o ich cechach szczególnych, jakimi są niezwykle duża wytrzymałość na ściskanie i zginanie oraz mała chłonność wody. Gatunek CS 1150 wyróżnia się natomiast bardzo małą przewodnością cieplną. Materiały te można także kojarzyć ze sobą drogą klejenia specjalnym klejem S1000 do materiałów K-Therm. Charakterystyka elementów izolacyjnych do temperatury C: K-Therm Jednostka AS 650 AS 700 AS 500 M AS 600 M AS 800 M AS FLEX Gęstość kg/dm 3 1,6 1,75 2,6 2,2 2,2 - ściskanie 20 0 C N/mm C N/mm Odkształcalność % przy 50 N/mm Kurczliwość w % 24h 0,5 0, temperaturze granicznej zginanie N/mm rozciąganie Max. Temperatura pracy Przewodnictwo cieplne rozszerzalności cieplnej N/mm Krótkotrwale 0 C Ciągle 0 C W/mK C 0,45 0,38 0,75 0,26 0,26 W/mK C - 0,39-0,28 0,28 K -1 II 10x x x10-6 K -1-7x x x x10-6 Absorpcja wody % 24h <1 <1 - Wytrzymałość dielektryczna działanie łuku elektrycznego wyładowania pełzne kv/mm 2, VDE L6 L6 L3 L3 - VDE CTI 600 CTI 600 CTI 600 CTI 600 KA 3c Materiały K-Therm typoszeregów AS i CS można obrabiać skrawaniem przy pomocy specjalnych narzędzi z węglików spiekanych lub narzędzi diamentowych. Przy takiej obróbce jest jednak bezwzględnie konieczna odpowiednia instalacja odsysająca i z tego względu powinni Państwo wykonawstwo takich elementów powierzyć naszej firmie. Niektóre z materiałów K-Therm są higroskopijne i chłoną wilgoć. Należy więc unikać gwałtownego ich ogrzewania bez podsuszenia wstępnego. Zalecamy suszenie wstępne przez 24 godziny w temperaturze 200 C. 0,2 2

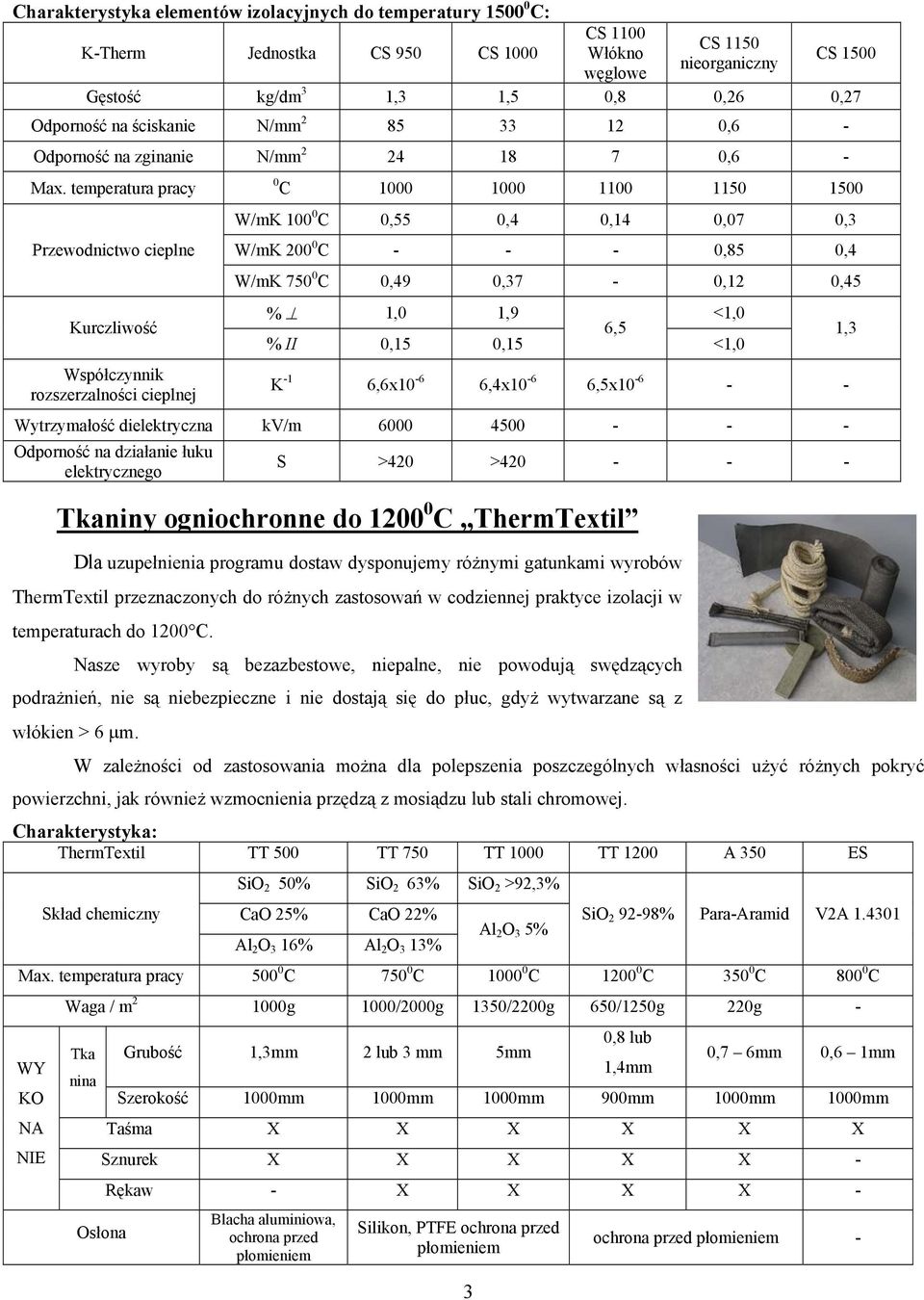

3 Charakterystyka elementów izolacyjnych do temperatury C: K-Therm Jednostka CS 950 CS CS 1100 Włókno węglowe CS 1150 nieorganiczny CS 1500 Gęstość kg/dm 3 1,3 1,5 0,8 0,26 0,27 ściskanie N/mm ,6 - zginanie N/mm ,6 - Max. temperatura pracy Przewodnictwo cieplne Kurczliwość rozszerzalności cieplnej 0 C W/mK C 0,55 0,4 0,14 0,07 0,3 W/mK C ,85 0,4 W/mK C 0,49 0,37-0,12 0,45 % 1,0 1,9 <1,0 6,5 % II 0,15 0,15 <1,0 K -1 6,6x10-6 6,4x10-6 6,5x Wytrzymałość dielektryczna kv/m działanie łuku elektrycznego S >420 > Tkaniny ogniochronne do C ThermTextil Dla uzupełnienia programu dostaw dysponujemy różnymi gatunkami wyrobów ThermTextil przeznaczonych do różnych zastosowań w codziennej praktyce izolacji w temperaturach do 1200 C. Nasze wyroby są bezazbestowe, niepalne, nie powodują swędzących podrażnień, nie są niebezpieczne i nie dostają się do płuc, gdyż wytwarzane są z włókien > 6 µm. W zależności od zastosowania można dla polepszenia poszczególnych własności użyć różnych pokryć powierzchni, jak również wzmocnienia przędzą z mosiądzu lub stali chromowej. Charakterystyka: ThermTextil TT 500 TT 750 TT 1000 TT 1200 A 350 ES SiO 2 50% SiO 2 63% SiO 2 >92,3% Skład chemiczny CaO 25% CaO 22% SiO % Para-Aramid V2A Al 2 O 3 5% Al 2 O 3 16% Al 2 O 3 13% Max. temperatura pracy C C C C C C WY KO NA NIE Waga / m g 1000/2000g 1350/2200g 650/1250g 220g - Tka nina Grubość 1,3mm 2 lub 3 mm 5mm 0,8 lub 1,4mm 0,7 6mm 0,6 1mm Szerokość 1000mm 1000mm 1000mm 900mm 1000mm 1000mm Taśma X X X X X X Sznurek X X X X X - Rękaw - X X X X - Osłona Blacha aluminiowa, ochrona przed płomieniem Silikon, PTFE ochrona przed płomieniem 1,3 ochrona przed płomieniem -

4 Wysoko wydajny materiał do C DuroBest Gromadzone przez dziesięciolecia doświadczenie i dalsze udoskonalenie materiałów uwzględniono w tym typoszeregu materiałów. Zrównoważone układy żywic na bazie fenolowej, epoksydowej, melaminowej, poliestrowej, silikonowej i poliamidowej, w połączeniu z wysokiej jakości materiałami nośnymi, takimi jak tkaniny celulozowe, bawełniane, aramidowe i z ciągłego włókna szklanego stanowią szkielet tych wysokowydajnych materiałów wielowarstwowych. Materiały DuroBest są dla każdego konstruktora nieodzownym instrumentem w codziennej pracy, przy poszukiwaniu udoskonaleń cykli produkcyjnych i konstrukcji silnie obciążonych elementów maszyn w ogólnej budowie maszyn i w maszynach elektrycznych. Z wysokowydajnymi wielowarstwowymi materiałami DuroBest kojarzą się niewielki ciężar, stabilność kształtu, duża wytrzymałość na wysokie napięcie elektryczne i niezwykle duże wartości wytrzymałości mechanicznej przy równocześnie dobrej izolacyjności cieplnej. Nawet przy dużym trwałym obciążeniu temperaturą 250 C zostaje utrzymane w przypadku materiału DuroBest 250 jeszcze 80 % wartości wytrzymałościowych. Ponadto są one wolne od fluorowców, posiadają własności samogaszenia i są trudnopalne. Zastosowania: Zastosowania elektryczne w zakresie niskich i wysokich napięć, w oleju i przy zwiększonej wilgotności. Zastosowania elektroniczne przy dużym obciążeniu cieplnym. Zastosowania mechaniczne przy obciążeniu chemicznym, cieplnym oraz bardzo dużym trwałym obciążeniu mechanicznym. Izolacja cieplna silnie obciążonych, ogrzewanych pras i urządzeń. Charakterystyka: Drewno DuroBest Jednostka DB110 DB120 DB155 DB180 DB200 DB230 DB250 równoległowarstwowe T214 PH150 Żywica Fenol Fenol Poliester Epoxy Silikon Epoxy Epoxy Fenol Fenol Gęstość kg/dm 3 1,4 1,4 1,85 1,85 1,85 1,9 2 1,2 1,3 1,4 ściskanie N/mm zginanie N/mm rozciąganie N/mm Udarność kj/m , Ograniczenie temperatury 0 C Przewodnictwo cieplne W/mK 0,2 0,2 0,3 0,3 0,25 0,25 0,21 0,2 0,29 rozszerzalności 10-6 K termicznej Wytrzymałość dielektryczna w kv/mm 15 2, , ,4 - oleju w 90 0 C działanie łuku S - - L elektr. Absorpcja wody % <2,5 1-0,3 40 0,3 <0,

5 Wysokotemperaturowe materiały ślizgowe do 600 C Materiały GleitTherm stosuje się tam, gdzie oprócz stabilności kształtu i dużej wytrzymałości cieplnej wymagane są mały współczynnik tarcia i duża odporność na zużycie w warunkach tarcia suchego. Przewagę naszych materiałów nad zwykłymi tworzywami termoplastycznymi ugruntowały mniejsza rozszerzalność cieplna i brak skłonności do płynięcia przy dużym obciążeniu mechanicznym. W zależności od temperatury stosowania dostępne są rozmaite układy wielowarstwowe na bazie izostatycznie prasowanych grafitu drobnoziarnistego, CFC (węgiel wzmocniony włóknem węglowym), duroplastycznych materiałów wielowarstwowych ze związkami żywic wysokotemperaturowych i dodatków ślizgowych. AGK wytwarza także skojarzenia stali i odpornych na ścieranie powierzchni z tworzyw sztucznych i ceramiki. Charakterystyka: GleitTherm Jednostka G450 G600 GE100 GE180 PEEK PEEK TACTYLIT grafit grafit CFC fenol PTFE GF30 MOS GK610 Gęstość kg/dm 3 1,77 1,84 1,35 1,4 1,49 1,44 1,82 ściskanie N/mm zginanie N/mm rozciąganie N/mm Ograniczenie temperatury 0 C Zalecana temperatura pracy 0 C Przewodnictwo cieplne W/mK ,35 0,43 0,24 0,18 rozszerzalności 10-6 K -1 3,8 3,4 0, cieplnej µ 0,1 0,1 0,25 0, tarcia Twardość Rockwella (HR) Rezystancja skrośna Twardość kulkowa Twardość (Shore a) S HRB 75 10/100 HRB 90 10/ Uxcm 0, , > Moduł Younga Zastosowania: Urządzenie transportowe GK 610 w strefie gorącej przy produkcji szkła Prowadnice łańcuchów w urządzeniach suszarniczych Suwak rozdzielający do pomp próżniowych Listwy wsporcze dla przenośników z taśmą z plecionki stalowej w piecach przelotowych Silnie obciążone listwy ślizgowe w urządzeniach transportowych i podajnikach Listwy ślizgowe dla łańcuchów igłowych w maszynach do obróbki tekstyliów Tuleje łożyskowe i listwy ślizgowe dla przemysłu budowy dźwigów i maszyn ciężkich Segmenty, pierścienie ślizgowe, tulejki, panewki, pierścienie tłokowe dla przemysłu budowy maszyn i urządzeń.

6 Materiał TABELA DOBORU ELEMENTU IZOLACYJNEGO Max. temp. pracy [ 0 C] Gęstość [kg/dm 3 ] Zginanie [N/mm 2 ] Ściskanie [N/mm 2 ] Przewodn. cieplne [W/m*K] Wytrzymałość dielektryczna [kv/mm] Grubość płyty [mm] Wymiary płyty [mm] DuroBest , , x2170 DuroBest , ,2 2, x2140 DuroBest , , x2000 DuroBest , , x1300 DuroBest , ,25 6, x2000 DuroBest , , x3000 DuroBest , , x2000 T214 Drewno równoległowarstwowe 130 1,2-1, ,2 2, x2000 PH150 Drewno 1000x , , równoległowarstwowe 1220x1220 K-Therm CS , , x1200 K-Therm CS , , x1500 K-Therm CS , , x1500 K-Therm CS ,26 0,6 0,6 0, x2000 K-Therm CS , , x1000 K-Therm AS , , x500 K-Therm AS , , x1200 K-Therm AS , , x1200 K-Therm AS , ,45 2, x2440 K-Therm AS , , x1245 K-Therm AS Flex , ,2 20 0,5/1,0/2,0 1000x2000 Gleit Therm G , x1200 Gleit Therm G , x600 Gleit Therm GE , x1000 Gleit Therm G , , x1000 PEEK GF30/MOS 300 1,49 1, ,43 0, x2000 Gleit Therm , , x600 Podane w tabelach katalogu wartości nie są zobowiązujące, lecz są to wartości typowe, wyznaczone uznanymi metodami kontrolnymi. Należy uwzględnić rozrzuty specyficzne dla materiału i wyrobu. Ponieważ indywidualne warunki zastosowania leżą poza naszym wpływem, nie możemy ponosić odpowiedzialności za szkody powstałe w związku ze stosowaniem wspomnianych wartości oraz dostarczonych wyrobów. P.P.H.U. Trans-West GmbH Sp. z o.o. ul. Prądzyńskiego Środa Wlkp. tel./fax (061) tel. (061) transwest@telvinet.pl 6
