1 Strefy montażu paneli PV Montaż zacisków w strefie zielonej umożliwia obciążenie panela PV do 5400Pa (550 kg/m²) Montaż zacisków w strefie żółtej umożliwia obciążenie panela PV do 2400Pa (244 kg/m²) * Montaż zacisków w strefie czerwonej niedopuszczalny Uwaga! Należy sprawdzić w instrukcji montażu strefy montażu panela PV. W strefie montażu o tym samym kolorze powinny znajdować się minimum cztery zaciski, aby panel był atestowany na odpowiednie obciążenie. Jeśli panel jest zamontowany czterema zaciskami, ale umieszczonymi w dwóch różnych strefach, wówczas jest on atestowany do niższego obciążenia. Przy wyborze kierunku ułożenia paneli należy zwrócić uwagę na maksymalne dopuszczalne obciążenie panela PV podane przez producenta, uzależnione od układu paneli (układ wertykalny lub układ horyzontalny) oraz różniące się w zależności od wysokości ramy panela PV. * - Sprawdzić w karcie katalogowej panela PV, czy producent dopuszcza możliwość montażu na krótszym boku panela PV info 10

2 Symbolika konstrukcji do paneli PV Konstrukcje PV W wolnostojące DP na dach płaski DS na dach skośny H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli M mała nośność dachu, np. płyta warstwowa H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli 1, 2, 3,... liczba rzędów paneli N niska konstrukcja 5-20 T trójkątna konstrukcja stalowa T trójkątna konstrukcja aluminiowa rodzaj poszycia dachu: 1 - blachodachówka 2 - rąbek płaski blaszany 3 - dachówka bitumiczna 4 - dachówka ceramiczna K słupy podporowe kotwione do fundamentu betonowego G słupy podporowe kotwione w gruncie B słupy podporowe zalewane betonem w otworze w gruncie H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli 5 - dachówka karpiówka 6 - blacha trapezowa: a - szyna wysoka b - szyna niska c - uchwyt regulowany 1 jednopodporowe 2 dwupodporowe B K konstrukcja konstrukcja balastowa kotwiona K konstrukcja kotwiona N wer. standard N wer. standard E wer. ekonom. N wer. standard E wer. ekonom. E - wersja ekonomiczna - podparcie 2 paneli na jednym uchwycie UPD... i UPG... lub profilu aluminiowym. Kolorem zaznaczona jest ścieżka przykładowego wyboru konstrukcji o małym kącie pochylenia paneli, montowanej na dachu płaskim o niskiej nośności z panelami ułożonymi poziomo, w wersji standardowej. Symbol konstrukcji to: DP-MHKN Dach płaski DP-MHKN Kotwiona konstrukcja Wersja standardowa Mała nośność dachu Horyzontalne ułożenie paneli info 11

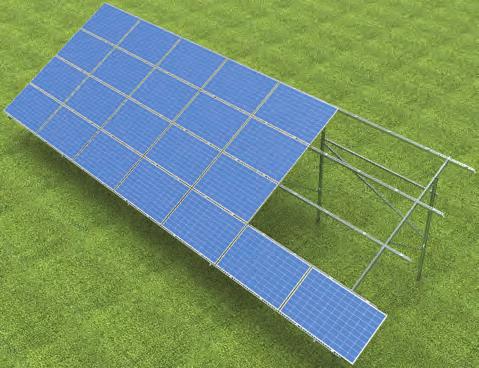

3 - wolnostojąca Konstrukcja W-V2G1 dwóch rzędów paneli w układzie wertykalnym Stal 250GD w powłoce Magnelis luminium, Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-V2K1- słup podporowy kotwiony do fundamentu betonowego - konstrukcja W-V2B1- słup podporowy zalewany betonem min. B20 w wykonanym otworze w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 3000 SM8x35 lub PUF NSM8E+PW8E CWC100H50/...F wertykalnego paneli PV LC100H50F BDFCH100/2,75F ~ Moduł PV CWC100H50/...F UKPNF CWE100H50/3,6F SMM12x20F CTMC40H40/1,2F LCCF LCPE11D CWP41H21/...F CTMC40H40/1,6F SMM12x20F 350 SMM12x20F paneli CWE100H50/3,6F 7 BDFCH100/2,75F 7 CWC40H40/1,2F 7 CWC40H40/1,6F 7 CWP40H22/3,2F 2 CWP40H22/3,3F 4 LCPE11D 7 UKPNF 28 LCCF SMM12x20F 28 CWC100H50/3,15F 4 CWC100H50/3,4F 8 CWC100H50/4,1F 4 CWC100H50/6,3F 4 LC100H50F 16 8 PUF 76 SM8x35E 84 PW8E 84 NSM8E 84 12

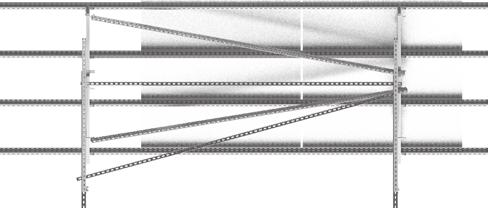

4 - wolnostojąca Konstrukcja W-H3G1 trzech rzędów paneli w układzie horyzontalnym Stal konstrukcyjna w powłoce Magnelis luminium (EN W-6063 lub EN W-6005), Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H3K1 - słup podporowy kotwiony do fundamentu betonowego - konstrukcja W-H3B1- słup podporowy zalewany betonem min. B20 w wykonanym otworze w gruncie na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego /PUF SM8x35E NSM8E+PW8F CWT70H50/..F horyzontalnego paneli PV ~ BDFCH100/3,15F LCCF LCT70H50F SMM12x30F CWC40H40/1,2F UKPNF CWE100H50/3,5F LCPE11D SMM12x20F CWP40H40/...F CWC40H40/1,7F SMM12x20F paneli CWE100H50/3,5 8 BDFCH100/3,15F 8 CWC40H40/1,2F 8 CWC40H40/1,7F 8 CWP40H40/3,3F 2 CWP40H40/3,45F 6 LCPE11D 8 UKPNF 32 LCCF SMM12x20F 32 CWT70H50/4,2F 8 CWT70H50/4,4F 4 CWT70H50/6,3F 8 LCT70H50F PUF 60 SM8x35E 120 NSM8E 120 PW8E

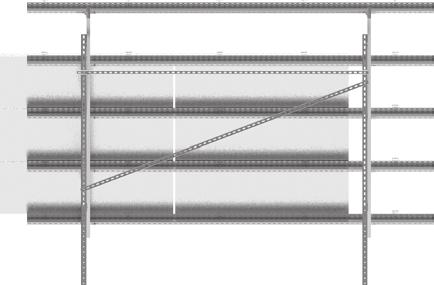

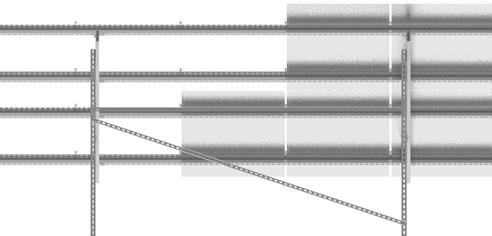

5 - wolnostojąca Konstrukcja W-H4G2 czterech rzędów paneli w układzie horyzontalnym Stal konstrukcyjna w powłoce Magnelis luminium (EN W-6063 lub EN W-6005), Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H4K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-H4B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 2900 lub PUF LC100H50F ~820 SM8x35E NSM8E+PW8E CWC100H50/...F UKPNF 4200 CWC40H40/1,45F BDFCH120/4,2F CT70H50/2,8F 2900 CT70H50/4,2F kpl. stężeń pomiędzy kolejnymi podporami CWP40H40/...F LCPT11F horyzontalnego paneli PV 40 paneli CT70H50/2,8F 6 CWT70H50/4,2F 6 BDFCH120/4,2F 6 CWC40H40/1,45F 6 CWC40H40/3F 2 CWC40H40/3,4F 2 LCPT11F 6 UKPNF 30 CWC100H50/3,15F 10 CWC100H50/4,2F 5 CWC100H50/5,75F 5 LC100H50F PUF 60 SM8x NSM8E 100 PW8E

6 - wolnostojąca Konstrukcja W-H5G2 czterech rzędów paneli w układzie horyzontalnym Stal konstrukcyjna w powłoce Magnelis luminium (EN W-6063 lub EN W-6005), Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H54K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-H5B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 2900 lub PUF SM8x35E NSM8E+PW8E CWC100H50/...F horyzontalnego paneli PV ~780 LC100H50F 1775 UKPN1F CWP41H21/1F BDFTH110/5,2F CWT70H50/4,4F CWT70H50/2,9F LCPT11F Stężenie pomiędzy kolejnymi podporami CWP40H40/3,7F 50 paneli CT70H50/2,9F 6 CWT70H50/4,4F 6 BDFTH110/5,2F 6 CWP41H21/1F 6 CWP40H40/3,7F 2 LCPT11F 6 UKPN1F 36 CWC100H50/3,15F 12 CWC100H50/4,2F 6 CWC100H50/5,8F 6 LC100H50F PUF 80 SM8x NSM8E 120 PW8E

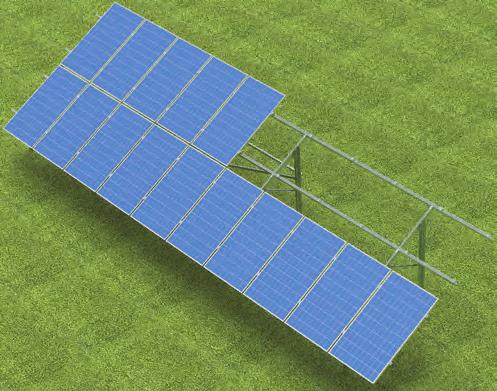

7 - wolnostojąca Konstrukcja W-V2G2 dwóch rzędów paneli w układzie wertykalnym Stal konstrukcyjna w powłoce Magnelis Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-V2K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-V2B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego lub PUF SM8x35E NSM8E+PW8E CWC100H50/... wertykalnego paneli PV 800 LC100H50F UKPNF CWP41H21/0,75F CT70H50/2,5F BDFCH100/2,75F CT70H50/3,7F LCPT11F Stężenie pomiędzy kolejnymi podporami paneli CT70H50/2,5F 8 CT70H50/3,7F 8 BDFCH100/2,75F 8 CWP41H21/0,75F 8 CWP40H40/3,05F 2 CWP40H40/3,2F 2 LCPT11F 8 UKPNF 32 CWC100H50/3,5F 8 CWC100H50/3,95F 4 CWC100H50/6,3F 8 LC100H50F BUF38 8 PUF 88 SM8x35E 96 NSM8E 96 PW8E 96 16

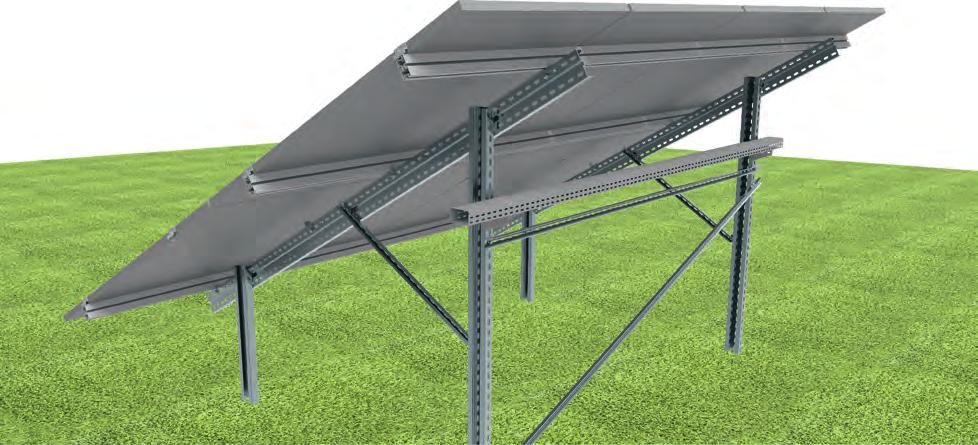

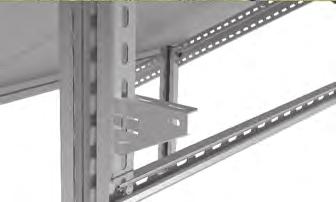

8 Konstrukcje wolnostojące BKS przystosowane są do montażu wysięgników i koryt kablowych BKS. Wysięgniki zatrzaskowe zapewniają szybki montaż poprzez zatrzaśnięcie w perforację słupa podporowego konstrukcji PV. Wysięgniki mocowane do słupa podporowego przy użyciu śrub zamkowych, gwarantują większą wytrzymałość i dedykowane są do konstrukcji o zwiększonym rozstawie podpór, oraz w przypadku instalacji z wykorzystaniem falowników o dużej mocy. Korytka BKS zapewniają doskonałe odprowadzenie ciepła i są odporne na bezpośrednie i rozproszone promieniowanie UV. Umożliwiają błyskawiczny montaż przewodów. Wyposażone są w pokrywy co zabezpiecza przewody przed uszkodzeniem przez zwierzęta leśne oraz gryzonie. Produkty BKS posiadają certyfikat ITB potwierdzający ciągłość elektryczną obwodu, gwarantujący brak magazynowania się ładunków elektrycznych w uziemionej konstrukcji. Instalacja elektryczna poprowadzona w korytku perforowanym KC... Podpora korytka - wysięgnik WWS... przykręcany do ceownika (słupa podporowego) Instalacja elektryczna poprowadzona w korytku pełnym KB... Podpora korytka- wysięgnik zatrzaskowy WZS... zamocowany w perforacji ceownika (słupa podporowego) 17

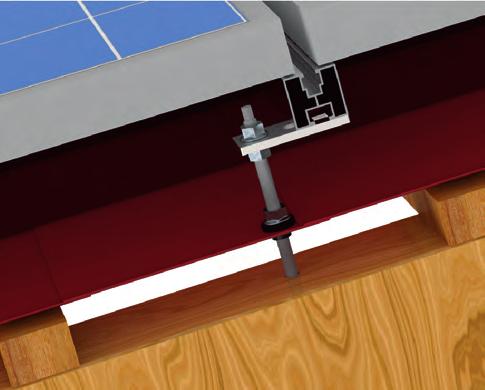

9 na dachu skośnym pokrytym blachodachówką lub blachą falistą Konstrukcja DS-V1N dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Stal 250GD w powłoce Magnelis Warianty montażowe konstrukcji: - konstrukcja DS-V3N - montaż paneli w układzie wertykalnym do dachu pokrytego dachówką bitumiczną lub łupkową - konstrukcja DS-V6cN - montaż paneli w układzie wertykalnym do dachu pokrytego blachą trapezową Układ horyzontalny - H Układ wertykalny - V SM8x...E NKWMS8 lub PUF profil aluminiowy PL40H40/... SSZ10x20E + NKZM10E D13E SWDM12x300E konstrukcji dla układu horyzontalnego (DS-H1N) i wertykalnego (DS-V1N) paneli PV. (krokwie w rozstawie co 0,8 m, kotwienie co 1,60 m) 4 panele (DS-H1N) 4 panele (DS-V1N) PL40H40/2,1 2 4 PL40H40/3,15 3 PLPN SWDM10x250E D11E SSZ10x20E NKZM10E PUF 6 6 SM8x...E NKWSM

10 na dachu skośnym pokrytym blachodachówką Konstrukcja DS-H1E dowolnej liczby paneli PV w układzie horyzontalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Stal 250GD w powłoce Magnelis Warianty montażowe konstrukcji: - konstrukcja DS-H3E - montaż paneli w układzie horyzontalnym do dachu pokrytego dachówką bitumiczną lub łupkową - konstrukcja DS-H6cE - montaż paneli w układzie horyzontalnym do dachu pokrytego blachą trapezową Układ horyzontalny - H Szczegół B SM8x...E PPFNE NKWSM8 profil aluminiowy PL40H40/... PLPN40 SSZ10x20E NKZM10E D13E SWDM12x300E SM8x...E BPFNE NKWSM8 profil aluminiowy PL40H40/... PLPN40 B SSZ10x20E NKZM10E D13E SWDM12x300E Profile aluminiowe PL40H/... podparte na śrubach SWDM12x300E. Śruby SWDM12x300E wkręcane w krokwie, które stanowią konstrukcję dachu (należy wstępnie nawiercić otwory pod śruby w krokwiach). horyzontalnego paneli PV (montaż w każdą kolejną krokiew) 4 panele PL40H40/3,3 3 SSZ10x20E 15 NKZM10E 15 SWDM10x250E 15 D11E 15 BPFNE 8 PPFNE 4 * 8 PUF* 4 SM8x...E* 12 NKWSM8* 12 * LTERNTYWNIE BUFK... 8 PUFK 4 19

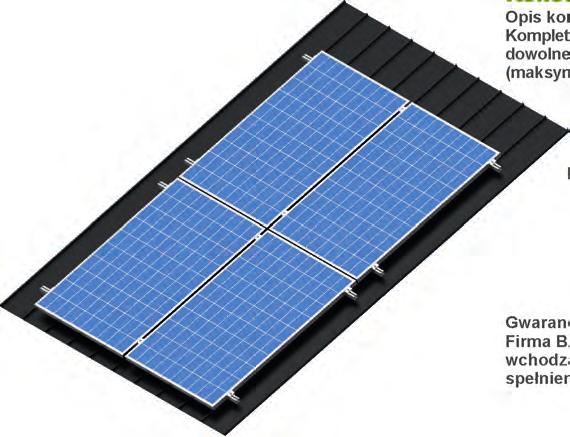

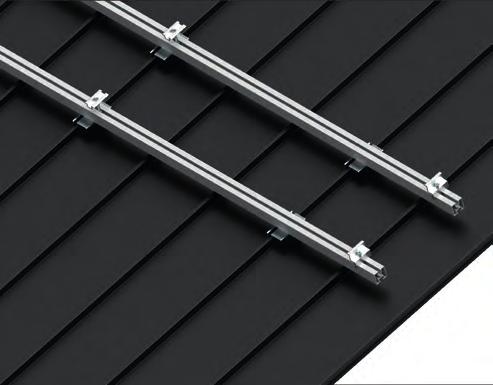

11 na dachu skośnym pokrytym blachą łączoną na rąbek Konstrukcja DS-V2N dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Stal 250GD w powłoce Magnelis Układ horyzontalny - H Układ wertykalny - V lub PUF SM8x...E NKWMS8 profil aluminiowy PL40H40/... SSZ10x20E + NKZM10E UBZRE konstrukcji dla układu horyzontalnego (DS-H2N) i wertykalnego (DS-V2N) paneli PV 4 panele (DS-H2N) 4 panele (DS-V2N) PL40H40/2,1 2 4 PL40H40/3,15 3 PLPN UBZRE SSZ10x20E NKZM10E PUF 6 6 SM8x...E NKWSM

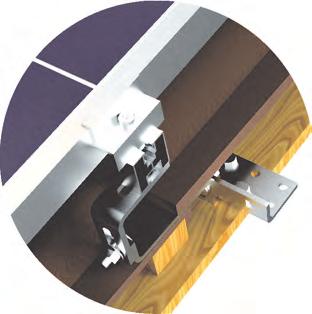

12 na dachu skośnym pokrytym dachówką ceramiczną Konstrukcja DS-V4N dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Układ horyzontalny - H Układ wertykalny - V lub PUF SM8x...E NKWSM8 profil aluminiowy PL40H40/... SSZ10x20E + NKZM10E DUR40E B SGKM10x30E (w kpl. z DUR40E) Łaty Szczegół B Kontrłaty DUR40E (montaż do krokwi) DDW8x100 Krokwie stanowiące konstrukcję dachu horyzontalnego (DS-H4N) i wertykalnego (DS-V4N) 4 panele DS-H4N 4 panele DS-V4N PL40H40/2,1 2 4 PL40H40/3,15 3 PLPN DUR40E DDW8x SSZ10x20E NKZM10E PUF 6 6 SM8x...E NKWSM

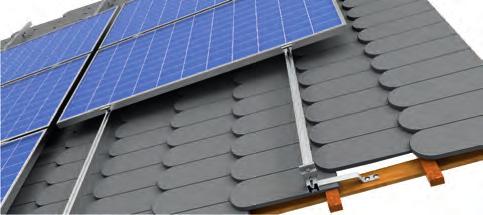

13 na dachu skośnym pokrytym dachówką karpiówką Konstrukcja DS-V5N dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Stal 250GD w powłoce Magnelis Układ horyzontalny - H Układ wertykalny - V lub PUF SM8x...E NKWSM8 profil aluminiowy PL40H80/... PLPN40 SSZ10x20E NKZM10E DUF75E DUF75E DDW8x100 Profile aluminiowe PL40H40/... podparte na uchwytach DUF75E. Uchwyty DUF75E mocowane do krokwi przy użyciu kotew ciesielskich DDW8x100 wkręcanych w krokwie, które stanowią konstrukcję dachu. konstrukcji dla układu horyzontalnego (DS-H5N) i wertykalnego (DS-V5N) paneli PV (montaż w każdą kolejną krokiew) 4 panele (DS-H5N) 4 panele (DS-V5N) PL40H40/2,1 2 4 PL40H40/3,15 3 PLPN DUF75E DDW8x SSZ10x20E NKZM10E PUF 6 6 SM8x...E NKWSM

14 na dachu skośnym pokrytym blachą trapezową Konstrukcja DS-V6aN dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Warianty montażowe konstrukcji: - konstrukcja DS-H6aN - montaż paneli w układzie horyzontalnym do dachu pokrytego blachą trapezową Układ horyzontalny - H Układ wertykalny - V Boczny uchwyt panela Panel PV Szyna montażowa SM70/033 konstrukcji dla układu horyzontalnego (DS-H6aN) i wertykalnego (DS-V6aN) paneli PV NKWSM8 SMDP6x25E Blacha trapezowa 4 panele (DS-H6aN) 4 panele (DS-V6aN) SM70/03** SMDP6,0x25E* PUF 6 6 SM8x...E NKWSM * - dla blachy o gr. poniżej 0,7 mm zaleca się stosować nity aluminiowe NITZP5,2x19,1 **- dostępna jest również szyna o wys. 40 mm SM40/03 23

15 na dachu skośnym pokrytym blachą trapezową Konstrukcja DS-V6bN dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Warianty montażowe konstrukcji: - konstrukcja DS-H6bN - montaż paneli w układzie horyzontalnym do dachu pokrytego blachą trapezową Układ wertykalny - V Panel PV Uchwyt pośredni PUFK Szyna montażowa SM400 wertykalnego paneli PV SMDP6x5E Blacha trapezowa 4 panele SM BUFK... 6 PUFK 4 SMDP6,0x25E* 40 * LTERNTYWNIE NITZP2,5x19,1 40 * - dla blachy o gr. poniżej 0,7 mm zaleca się stosować nity aluminiowe NITZP5,2x19,1 24

16 na dachach płaskich Konstrukcja DP-DNHBE paneli montowanych w układzie horyzontalnym pod kątem 5, 10, 15 i 20 (maksymalne obciążenie modułu wynosi 244 kg/m²). Stal konstrukcyjna w powłoce Magnelis System DP-DNHBE umożliwia montaż paneli bez naruszania poszycia dachu dzięki obciążeniu konstrukcji bloczkami betonowymi (należy zastosować bloczki wykonane z betonu B20, oraz zabezpieczyć je przed nasiąkaniem wodą opadową). Montaż paneli możliwy jest pod kątem 5, 10, 15 i 20. System ten umożliwia tworzenie konstrukcji typu wschód - zachód. Tabela poniżej umożliwia dobranie kompletu uchwytów (dolny + górny) w celu uzyskania konstrukcji o odpowiednim kącie pochylenia paneli kąt pochylenia paneli uchwyt dolny uchwyt górny 5 UPDC UPGC5 10 UPDC UPGC10 15 UPDC UPGC15 20 UPDC20 UPGC20 horyzontalnego paneli PV lub PUF SM8x...E UPDC20 SMM8x60F +BR40F 20 bloczki betonowe Podstawa PDOP450F CMP41H41/...F lub PUF NKZM8E UPGC20 Guma wibroizolacyjna podkładowa SBR380x SM8x...E SGKFM8x16 OWPP20 SMM8x60F+BR40F 9 paneli CMP41H41/1,2F 12 SBR380x450x5 24 PDOP450F 24 BR37/1F 24 SGKFM8x NKZM8E 24 SMM8x60F 24 PW8F PUF 12 UPGC20 12 SM8x35E 24 OWPP20 9 UPDC20 12

17 na dachach płaskich Konstrukcja DP-MHKN paneli w układzie horyzontalnym pod kątem 5, 10,15 i 20. (maksymalne obciążenie modułu wynosi 550 kg/m²). Stal 250GD w powłoce Magnelis System DP-MHKN umożliwia montaż na dachu pokrytym m. in. blachą warstwową o niskiej nośności. Obciążenie przenoszone jest przez konstrukcję dachu znajdującą się pod stopami konstrukcji pod panele PV. System ten pozwala na montaż paneli pod kątem 5, 10,15 i 20. SM8x...E OWPP15 SM8x... UPD lub UPDB2 15 NKZM8E UPGB PDBH120 BDFCH120/3,15F ~ 6 płyta warstwowa dzwigar dachu Szerokość uchwytów UPD... i UPG... umożliwia podparcie 2 paneli na jednym uchwycie (konstrukcja dla wer. ekonomicznej - na następnej stronie) Tabela poniżej umożliwia dobranie kompletu uchwytów (dolny + górny) w celu uzyskania konstrukcji o odpowiednim kącie pochylenia paneli kąt pochylenia paneli uchwyt dolny uchwyt górny 5 UPDB2 UPGB5 10 UPDB2 UPGB10 15 UPDB2 UPGB15 20 UPDB20 UPGB20 horyzontalnego paneli PV 2 panele SBR200x200 4 BDFCH120/3,15F 2 PDBH120 4 UPDB UPGB SGKFM8x SM8x...E 8 NKZM8E 8 OWPP... 2 SMDD6,

18 na dachach płaskich Konstrukcja DP-MHKE paneli w układzie horyzontalnym pod kątem 5, 10,15 i 20. (maksymalne obciążenie modułu wynosi 550 kg/m²). Stal 250GD w powłoce Magnelis Konstrukcja kotwiona przebadana pod kątem wytrzymałościowym. Konstrukcja DP-MHKE umożliwia: wersja ekonomiczna - montaż 4 paneli na 3 podporach - (litera E na końcu symbolu) - podparcie 2 paneli na jednym uchwycie UPD... i UPG... - montaż na dachu pokrytym m. in. blachą warstwową o niskiej nośności. Obciążenie przenoszone jest przez konstrukcję dachu znajdującą się pod stopami konstrukcji pod panele PV - montaż paneli pod kątem 5, 10, 15 i 20 BUF38... SM8x...E OWPP15 SM8x...E UPD lub UPDB2 PDBH NKZM8E UPGB15 BDFCH120/3,15F ~6 płyta warstwowa dźwigar dachu Tabela poniżej umożliwia dobranie kompletu uchwytów (dolny + górny) w celu uzyskania konstrukcji o odpowiednim kącie pochylenia paneli kąt pochylenia paneli uchwyt dolny uchwyt górny 5 UPDB2 UPGB5 10 UPDB2 UPGB10 15 UPDB2 UPGB15 20 UPDB20 UPGB20 horyzontalnego paneli PV 4 paneli BDFCH120/3,15F 3 PDBH120 6 SBR200x200 6 UPDB... 6 UPGB SGKFM8x PUF 4 SM8x35E 12 NKZM8E 12 OWPP15 4 SMDD6,

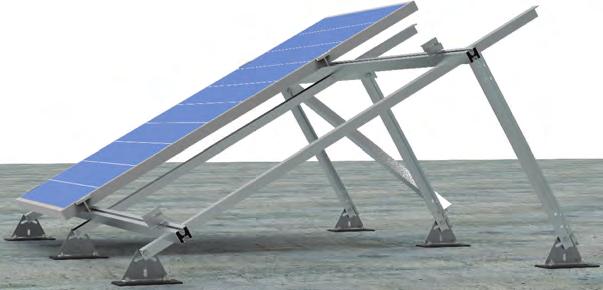

19 na dachach płaskich Konstrukcja DP-DTVKN paneli w układzie wertykalnym pod kątem 30 w trzeciej strefie śniegowej i w trzeciej strefie wiatrowej Stal w powłoce Magnelis Opcjonalnie konstrukcja może być zabudowana osłonami wiatrowymi Konstrukcja DP-DTVKN umożliwia montaż paneli pod kątem 25, 30 i 35. Wariantem tej konstrukcji jest konstrukcja z montażem paneli w układzie horyzontalnym pod kątem 25, 30 i 35. Konstrukcja może być kotwiona bezpośrednio do dachu bądź do płyt betonowych stanowiących balast konstrukcji - bez naruszaniaposzycia dachu. 1,5 m wertykalnego paneli PV Wkręty do drewna DDW... lub śruby do betonu PSRM8x75F KT1100 KT KT790 Podstawa PSTPDF +SBR200x200 SSZ10x20E+NKZM10E 1600 PL40H40/... KT paneli PL40H40/3,15 2 PL40H40/2,1 2 PLPN40 4 KT KT800 6 KT KT SSZ10X20E 36 NKZM10E 36 BUF35 4 PUF 8 SM8x...30E 12 NKWSM8 12 PSTE* 12 PSRM8x75F* 24 LTERNTYWNIE dla dachu z poszyciem drewnianym 1490 PSTPDF 12 DDW6x60E 48 28

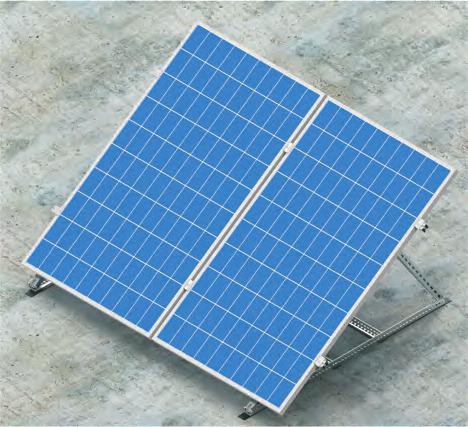

20 na dachach płaskich Konstrukcja DP-DTVBN paneli w układzie wertykalnym pod kątem 35 w trzeciej strefie śniegowej i w trzeciej strefie wiatrowej Stal 250GD w powłoce Magnelis Opcjonalnie konstrukcja może być zabudowana osłonami wiatrowymi dzięki czemu można zredukować o 20% wymagane obciążenie bloczkami betonowymi. Konstrukcja DP-DTVBN umożliwia montaż paneli pod kątem 25, 30 i 35. Wariantem tej konstrukcji jest konstrukcja z montażem paneli w układzie horyzontalnym pod kątem 25, 30 i 35. Konstrukcja ta umożliwia montaż paneli bez naruszenia poszycia dachu dzięki obciążeniu bloczkami betonowymi (należy zastosować bloczki wykonane z betonu B20, oraz zabezpieczyć bloczki przed nasiąkaniem wodą opadową). Konstrukcja opcjonalnie może być kotwiona do dachu. 1,5 m wertykalnego paneli PV lub PUF SM8x...E NKWSM8 PL40H40/... PLPN40 SSZ10X20E +NKZM10E SGFM10x20 UKPNF CMC41H41/1,4F Szczegół B bloczki betonowe Bloczek betonowy KTT50H50/1,5F PMTNF CWP41H21/1,7F KTT50H50/1,5F KTT35H35/1,5F CWP41H21/1,75F CMC41H41/0,8F Szczegół B SGKFM8x14 4 panele PL40H40/2,1 4 PLPN40 4 KTT50H50/1,5F 4 KTT35H35/1,5F 4 SBR50x CMC41H41/1,4F 4 CMC41H41/0,8 4 BR36/1F 12 CWP41H21/1,6F 4 PMTNF 4 UKPNF 8 SRM8x25F 4 SSZ10X20E 8 NKZM10E 8 SMM8x60F 16 PW8E 32 SGKFM8x * 4 PUF* 6 SM8x...E* 10 NKWSM8* 10 * LTERNTYWNIE BUFK... 4 PUFK 6 29
