DMUCHAWA GAZOWA GH 0625 i 640

Transkrypt

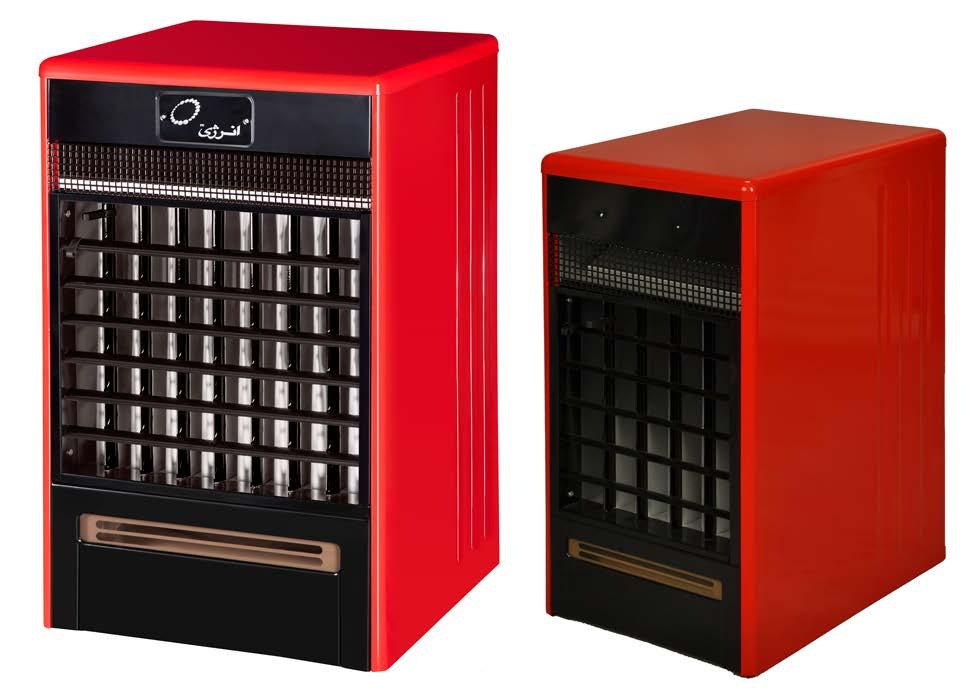

1 DMUCHAWA GAZOWA GH 0625 i 640 DROGI UŻYTKOWNIKU Zakupiona nagrzewnica posiada wymiennik ciepła o wysokiej sprawności. System grzewczy nagrzewnicy składa się z palnika i wymiennika ciepła, który transmituje ciepło spalania gazu do przepływającego powietrza pomiędzy płytami wymiennika ciepła, przez przewodzenie i konwekcję przenoszenia ciepła. Ze względu na brak połączenia pomiędzy produktami spalania i przepływającego powietrza, pożądane ciepło jest wytwarzane wewnątrz wymiennika ciepła. Bezpieczny i automatyczny system sterowania jest zgodny znajnowszymi standardami europejskimi i gwarantuje bezpieczne oraz pewne działanie nagrzewnicy GH. 1.Produkt spełnia europejskie normy 2009/142/EC 2014/35/EC i 2011/65/EC, 2.Produkt posiada certyfikat CE wydany przez Certigaz. Wszystkie etapy projektowania, produkcji, zakupu, gwarancji jakości oraz obsługi po sprzedaży są zgodnie z EN ISO 9001: 2000 oraz normami TÜV NORD.

2 OGÓLNE DANE ORAZ WARUNKI UŻYTKOWANIA DMUCHAWY 1. Dmuchawa nie powinna być instalowana w środowisku łatwopalnym, zakurzonym, w obecności gazów korozyjnych oraz w pomieszczeniach o małej wymianie powietrza. 2. Dmuchawa powinna być zainstalowana w pomieszczeniu o odpowiedniej wentylacji świeżego powietrza. Minimalna powierzchnia przepływu świeżego powietrza powinna wynosić 35 x 35 cm. Dmuchawy GH zostały zaprojektowane w celu stosowania w środowiskach przemysłowych i handlowych. Nie instaluj dmuchawy na zewnątrz, w mniejszym pomieszczeniu bez wentylacji i bez komina. 3. Odległość pomiędzy substancjami palnymi, a dmuchawą powinna wynosić co najmniej 50 cm. Odległość między dmuchawą, a ścianą powinna wynosić co najmniej 20 cm. 4. Dla prawidłowego działania dmuchawy odległość pomiędzy wentylatorem, a tylną ścianą powinna wynosić co najmniej 30 cm. 5. Nie instaluj dmuchawy w pobliżu substancji palnych. 6. Dmuchawa połączona jest z kominem, a więc części dmuchawy odpowiadające za spalanie należy zainstalować tak, aby wychodziły do środowiska zewnętrznego. 7. Dmuchawa powinna być zainstalowana na nóżkach, co najmniej 30 cm wysokości od powierzchni ziemi. Instalacja dmuchawy na ścianie zależy od posiadania wystarczająco dobrej stabilności i konserwacji oraz obsługi dmuchawy. 8. Z przodu ogrzewacza powinna być otwarta przestrzeń na 1 m. 9. Dmuchawa został zaprojektowany do pracy w środowiskach o temperaturach 0-35 C. PRZYGOTOWANIA DO INSTALACJI DMUCHAWY Zwróć uwagę czy zawór gazowy zainstalowany na dmuchawie nie jest uszkodzony lub umieszczony pod ciśnieniem. W takiej sytuacji, zadzwoń do sprzedawcy. 1. Miejsce montażu dmuchawy powinno być stabilne.

3 2. Dmuchawa powinna być zamontowana z rurą o tej samej średnicy rury, co wyjściowa rura spalin (średnica rury wynosi 10 cm dla GH625 i 15 cm dla GH640). Zainstalowanie rury spalin o mniejszej średnicy jest niedopuszczalne. (rys. 1) Instalacja i uruchomienie dmuchawy powinna być przeprowadzone przez uprawnionego instalatora, zachowując wszystkie przepisy bezpieczeństwa. (rys. 1) 3. Produkty spalania powinny zostać wyprowadzone poprawnie, to znaczy w odległości o co najmniej długość rury poziomej prowadzonej do komina a następnie do zewnątrz. 4. Ścieżka przewodu kominowego nie powinna być niżej niż rura spalinowa dmuchawy w dowolnym punkcie. 5. Pionowa długość rury spalinowej powinna wynosić co najmniej 2 m. 6. Przed zainstalowaniem dmuchawy do przewodu kominowego, upewnij się, że spaliny z komina nie zostały zablokowane. Aby sprawdzić komin, przytrzymaj zapaloną zapałkę przy zamknięciu przewodu kominowego i upewnij się, że zassanie spalin jest wystarczająco dobre. 7. Upewnij się, że prawidłowo zamontowałeś przewód kominowy do dmuchawy oraz, że nie ma wycieku spalin do wewnątrz. 8. Zużycie gazu wynosi około 2,9 lub 5,2 m3 na godzinę - zgodnie z normami jest to niezbędna ilość gazu dostarczana przez rurę gazową. 9. Wymagana jest energia elektryczna o mocy 220 V i 1 amp oraz wyposażenie w odpowiedni bezpiecznik. 10. W celu kontroli temperatury otoczenia, wymagane jest zainstalowanie termostatu w odpowiednim miejscu. Termostat powinien być zainstalowany na wysokości

4 1,5 m od ziemi, w miejscu, które nie będzie narażone na działanie promieni słonecznych. W związku z tym, wymagany jest przewód o wymiarach 2x1,5 do połączenia termostatu ze skrzynką. WARUNKI INSTALACJI SPALIN Nie używaj giętkich aluminiowych rur (elastycznych), aby je połączyć z dmuchawą i innymi uruchomionymi ogrzewaczami gazowymi, ponieważ rury z elastycznych materiałów są łatwe do uszkodzenia, lub przemieszczenia się rury z odpowiedniego miejsca. Nie używaj zasłanianych otworów (żłobkowanych powierzchni) zamiast przewodu kominowego, ponieważ ograniczają one drogę wyjściową gazów trujących i powodują powrót (CO) do zamkniętego środowiska. Koniec przewodu spalinowego powinien być wyposażony w nasadkę, która powinna być co najmniej 60 cm wyższa od najwyższego punkt budynku. PODŁĄCZENIE DO RUROCIĄGU GAZU Do podłączenia dmuchawy gazowej do sieci rurociągów gazu użyj odpowiedniego węża o rozmiarze 3/4 cala, dwuwarstwowego. (Wewnętrzna średnica węża powinna mieć 19 mm). W celu podłączenia do rurociągu gazu, długość węża powinna wynosić co najwyżej 1,5 m. Odkręć zawór gazu i sprawdź szczelność instalacji gazowej za pomocą mydlin. PODŁĄCZENIE ELEKTRYCZNE 1. Użyj trójżyłowego kabla (3 x 1,5 m) wyposażonego w bolec z uziemieniem, w celu połączenia

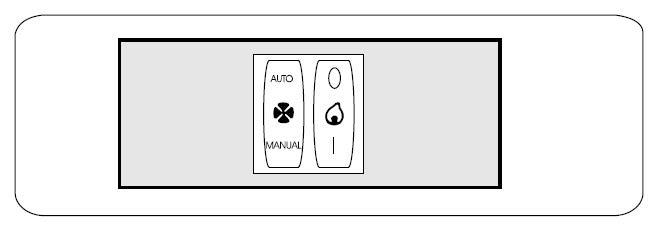

5 dmuchawy ze źródłem energii elektrycznej. 2. Jeżeli w przewodach, w miejscu instalacji nie ma uziemienia, przewód powinien być podłączony do metalowej struktury dla bezpieczeństwa. 3. Podłącz dwużyłowy przewód termostatu do miejsca w skrzynce przyłączeniowej, określonej na schemacie (termostat nie jest dołączony do dmuchawy). SPOSÓB WŁĄCZANIA Zawór gazu dmuchawy - SIT 820.(rys.3) (rys. 3) 1. Przełącznik palnika powinien być wyłączony, przełącznik wentylatora powinien być na pozycji AUTO (rys. 4), natomiast miniaturowy bezpiecznik z tyłu dmuchawy powinien być włączony. (rys. 4) 2. Podłącz wtyczkę do prądu. 3. Ustaw termostat na najwyższy stopień i włącz główny zawór gazu. 4. Delikatnie wciśnij przycisk sterowania na zaworze elektrycznym i przekręć tak, aby był w pozycji zapalania (fig. 5), a następnie dociśnij, następnie wciśnij przycisk zapłonu kilka razy dopóki pojawi się płomień (przycisk zapłonu jest umieszczony za zaworem dmuchawy). (rys. 5)

6 5. Jeżeli chcesz uruchomić dmuchawę po raz pierwszy, należy usunąć powietrze z węża gazowego. Odkręć śrubę, tak aby powietrze wewnątrz rury wypływało przez kilka sekund (fig. 6). Następnie dokręć śrubę. (fig. 6) 6. Przytrzymaj przycisk sterowania po uruchomieniu, przez około 30 sekund. 7. Wciśnij przycisk sterujący i przekręć go tak, żeby był na pozycji "płomienia". (rys7) (rys. 7) 8. Włącz przycisk palnika (pomarańczowy przycisk), który znajduje sie z tyłu nagrzewnicy dopóki nie pojawi się płomień, następnie ustaw termostat na pożądanym stopniu. Jeżeli przycisk wentylatora ( czerwony przycisk) jest ustawiony na pozycji automatycznej, wentylator zacznie działać kilka sekund po uruchomieniu się palnika. Jeżeli w otoczeniu jest zbyt zimno, to jest możliwe, aby wentylator uruchamiał się wyłączał wielokrotnie. W tym przypadku umieścić przycisk wentylatora na pozycji MANUAL. USTAWIENIE PŁOMIENIA PALNIKA Po zamontowaniu dmuchawy, płomień powinien być ustawiony w odniesieniu do ciśnienia gazu w miejscu instalacji.

7 ZIMNE SPALINY WSKAZUJĄ NA NIEBEZPIECZEŃSTWO! Zbliż palec do wylotu spalin. Jeśli czujesz chłód, należy natychmiast wyłączyć dmuchawę i naprawić usterkę. Zimne spaliny to alarm, który wskazuje na niebezpieczeństwo rozprzestrzeniana się trujących gazów w pomieszczeniu. W celu upewnienia się, można powtarzać ten proces co jakiś czas. Odkręć zakrętkę w miejscu ustawienia ciśnienia i obrócić śrubę w lewo, aby zmniejszyć ciśnienie i zatrzymać lub obróć zakrętkę w prawo, aby zwiększyć ciśnienie, a także wydajność palnika. Zbyt duży wzrost ciśnienia gazu powoduje kolidowanie płomienia z wymiennikiem ciepła i może spowodować uszkodzenie dmuchawy. WYŁĄCZANIE DMUCHAWY WYŁĄCZNIE TYMCZASOWE Wyłącz przycisk palnika (pomarańczowy przycisk). Jeśli przycisk wentylatora jest na pozycji MANUAL, przekręć go na pozycję AUTO tak, aby wentylator wyłączył się automatycznie po kilku minutach. W tym stanie, pilot sterowania pozostanie włączony. Aby ponownie uruchomić dmuchawę wystarczy włączyć palnik. Minimalna odległość czasu pomiędzy wyłączeniem płomienia pilotującego i palnika głównego, a włączeniem pilota ponownie powinna wynosić 5 min. WYŁĄCZANIE NA STAŁE Wyłącz przycisk palnika i naciśnij przycisk sterowania na zaworze regulacyjnym oraz przekręć go na pozycję OFF (rys 8). Następnie zakręć zawór gazu. Jeśli przycisk wentylatora jest na pozycji MANUAL, zmień na pozycję AUTO, wentylator zostanie automatycznie wyłączony po kilku minutach. Po wyłączeniu się wentylatora odłącz bezpiecznik dmuchawy.

8 (rys. 8) STEROWANIE WENTYLATOREM Urządzenie jest ustawione tak, aby było opóźnianie włączania i wyłączania się wentylatora. Sposób działania tego urządzenia : po uruchomieniu się palnika, powietrze wokół wymiennika ciepła ogrzewa się do 60 stopni Celsjusza i następnie wentylator rozpoczyna pracę. Wyłączenie wentylatora następuje po tym, kiedy płomień zgaśnie. Wentylator pozostaje włączony, aż do czasu, gdy wystygnie i osiągnie 30 stopni Celsjusza.(fig. 9) Przycisk wentylatora jest przeznaczony do automatycznej i stałej pracy wentylatora. (fig. 9) W celu zapobiegnięcia uszkodzeń dmuchawy, tj. awarii silnika lub innych problemów, które powodują wzrost temperatury korpusu wymiennika ciepła zaleca się zamontowanie termostatu. Termostat znany jako kontrola limitu temperatury, został ustawiony na temperaturę 105 C. Wydajność tego urządzenia powoduje odcięcie gazu i powoduje, że dopływ gazu do dmuchawy zostaje odcięty. SCHEMAT INSTALACJI ELEKTRYCZNEJ

9 KONSERWACJA Przed każdym uruchomieniem dmuchawy, sprawdz urządzenie w następujący sposób: 1. Skontroluj ścieżkę instalacji elektrycznej oraz gazociągu. 2. Oczyścić korpus dmuchawy z kurzu, oleju i substancji z zewnątrz. 3. Wyciągnij palnik, oczyść otwór przysłony pilotażowej, kryzy oraz łopatki wentylatora miękką szczotką. 4. Po wyciągnięciu palnika, wyczyść rury wymiennika ciepła za pomocą szorstkiej szczotki. NAPRAWIANIE USTEREK 1. BRAK ZAPŁONU : Przyczyna : 1) Iskrownik jest zepsuty; 2) Przewód łączący z iskrownikiem jest odłączony; 3)

10 Ceramika zapalnika jest zepsuta ; Rozwiązanie problemu : 1) Wymienić iskrownik; 2) Skontroluj przedłużacz, jeśli jest odłączony, podłącz go; 3) Wymień zapalnik ; 2. PILOT STERUJĄCY SIĘ NIE WŁĄCZA : Przyczyna: 1) Zawór gazu jest zamknięty; 2) Gaz jest odcięty; 3)W wężu gazowym jest powietrze; 4) Iskrownik jest zepsuty lub miejsce zapłonu jest źle ustawione ; Rozwiązanie problemu: 1) Odkręć zawór gazu; 2) Sprawdź dopływ gazu, w razie problemów, odetnij gaz i usuń usterkę; 3) Usuń powietrze z węża; 4) Zmień iskrownik lub zmień miejsce iskrownika; 3. PO ODKRĘCENIU ZAWORU, PILOT STERUJĄCY WYŁĄCZA SIĘ: Przyczyna: 1) Przycisk jest wciskany za krótko; 2) Płomień zapalnika jest za krótki i termopara nie nagrzewa się; 3) Śruba termopary jest niedokręcona do korpusu zaworu; 4) Termopara jest uszkodzona; Rozwiązanie problemu: 1) Po włączeniu pilota sterującego, trzymaj wciśnięty guzik przez 30 sekund; 2) Podkręć płomień zaworem; 3) Dokręć śrubkę termopary; 4) Zmień pilot 4. KIEDY POMARAŃCZOWY GUZIK JEST WŁĄCZANY, A LAMPKA WEWNĄTRZ GUZIKA NIE PALI SIĘ: Przyczyna: 1) Wtyczka nie jest włączona do prądu; 2) Nie ma prądu; 3) Bezpiecznik dmuchawy jest odłączony; Rozwiązanie problemu: 1) Podłącz wtyczkę do kontaktu; 2) Podłącz prąd; 3) Podłącz bezpiecznik 5. POMARAŃCZOWY GUZIK ORAZ LAMPKA WEWNĄTRZ SĄ WŁĄCZONE, ALE PALNIK NIE CHCE ZAPALIĆ: Przyczyna: 1) Przycisk zaworu gazu nie jest nastawiony na odpalanie; 2) Temperatura otoczenia wzrosła i termostat został odłączony; 3) Korpus dmuchawy jest zbyt nagrzany i wyłączył się czujnik limitu temperatury; 4) Zawór elektryczny jest uszkodzony; 5) Ścieżka przepływu prądu jest odłączona od zaworu elektrycznego; Rozwiązanie problemu: 1) Przestaw przycisk zaworu gazu na odpalanie; 2) Ustaw termostat na niższą temperaturę; 3) Zbadaj temperaturę, a następnie wciśnij ponownie guzik na odpalanie; 4) Wymień zawór elektryczny; 5) Sprawdz ściężkę przepływania prądu i upewnij się, że wszystkie połączenia elektryczne są dokręcone 6. PALNIK PALI SIĘ, ALE WENTYLATOR SIĘ NIE URUCHAMIA:

11 Przyczyna: 1) Następuje opóznienie nagrzania korpusu, od momentu uruchomienia zapalnika do momentu uruchomienia się wentylatora; 2) Śmigło wentylatora jest zablokowane lub wentylator jest zepsuty; Rozwiązanie problemu: 1) Po odpowiednim czasie oraz po nagrzaniu się korpusu, wentylator uruchomi się; 2) Umieś ć przycisk z tyłu wentylatora nagrzewnicy; 7. GŁÓWNY PALNIK I WENTYLATOR PRACUJĄ PRZEZ CHWILĘ, ALE PO KRÓTKIM CZASIE GŁOWNY PALNIK I PILOT STERUJĄCY WYŁĄCZAJĄ SIĘ: Przyczyna: 1) Połączenie między termoparą, a zaworem jest niedokręcone lub w miejscu połączenia jest jakieś zanieczyszczenie; 2) Termopara jest uszkodzona; 3) Płomień pilota jest za krótki; Rozwiązanie problemu: 1) Dokręć połączenie między termoparą, a zaworem; 2) Wymień pilot sterujący; 3) Podkręć płomień pilota na zaworze śrubokrętem; 8. PO URUCHOMIENIU DMUCHAWY, PO PEWNYM CZASIE GŁÓWNY PALNIK ORAZ WENTYLATOR WYŁĄCZAJĄ SIĘ: Przyczyna: 1) Termostat otoczeniowy powoduje wyłączenie; 2) Korpus dmuchawy jest zbyt nagrzany i kontroler limitu temperatury uruchomił się; Rozwiązanie problemu: 1) Po pewnym czasie palnik uruchomi się; 2) Poczekaj chwilę, aż temperatura korpusu dmuchawy powróci do zalecanej, następnie wciśnij guzik kontrolera limitu; 9. GŁÓWNY PALNIK WŁĄCZA SIĘ, ALE PŁOMIEŃ ISKRZY SIĘ I WYDAJE DZWIĘKI: Przyczyna: 1) Ciśnienie gazu jest wyższe niż powinno; Rozwiązanie problemu: 1) Poprzez przekręcenie śruby zaworu ciśnieniowego zmniejsz ciśnienie; 10. PO PEWNYM CZASIE OD URUCHOMIENIA DMUCHAWY, NIEKTÓRE PARTIE OGRZEWACZA ROBIĄ SIĘ CZERWONE: Przyczyna: 1) Dmuchawa jest niewypoziomowana; 2) Ciśnienie gazu jest zbyt wysokie; 3) Palnik jest ustawiony w złym miejscu; Rozwiązanie problemu: 1) Wypoziomuj dmuchawę; 2) Zmniejsz ciśnienie gazu do 9; 3) Umieść palnik w odpowiednim miejscu; 11. PO WYŁĄCZENIU DMUCHAWY, WENTYLATOR NIE WYŁĄCZA SIĘ: Przyczyna: 1) Korpus dmuchawy nie wystygł wystarczająco; 2) Przycisk wentylatora jest na pozycji MANUAL;

12 Rozwiązanie problemu: 1) Po wystudzeniu się korpusa, wentylator wyłączy się; 2) Ustaw przycisk wentylatora na pozycję AUTO; DANE TECHNICZNE DMUCHAWY Wejściowa moc cieplna: kw*h Wyjściowa moc cieplna: kw*h Zasilanie pilota ciepła: kw*h Zużycie gazu: 2,9 m3/h Dane elektryczności: 1 ph, 220 v, 1A, 50HZ IP 20 Rodzaj paliwa: gaz ziemny Ciśnienie gazu: 18mbar Wydajność: 1800m3/h Średnica otworu: (2) 3.2 mm Wartość opałowa gazu: kw/m3 NOX: Klasa 4 SPOSÓB WŁĄCZANIA: Włącz główny zawór gazu i naciśnij delikatnie zawór, tak aby był ustawiony na pozycji pilota. Wciśnij elektryczny zawór i wciskaj kilka razu guzik zapłonu do momentu aż pojawi się płomień. Trzymaj wciśnięty przycisk elektrycznego zaworu przez 30 sekund, tak aby płomień pozostał. Wciśnij zawór elektryczny do pozycji palnika. Następnie, włącz pomarańczowy guzik, by płomień się ukształtował. Jeżeli wentylator jest ustawiony na AUTO, wentylator uruchomi się za kilka minut. SPOSÓB WYŁĄCZANIA: Wyłącz przycisk płomienia tak, aby płomień zgasł i jeżeli wentylator jest ustawiony na MANUAL, przestaw go na AUTO, tak aby wyłączył się automatycznie po kilku minutach. A jeżeli chcesz, aby pilot wyłączył się, włącz elektryczny zawór i odkręć główny zawór gazu.

13 GWARANCJA GWARANCJA NIE OBEJMUJE PONIŻSZYCH: 1. Uszkodzenie podczas transportowania, upuszczenie lub użytkowanie dmuchawy w nieodpowiednich miejscach. 2. Naprawianie dmuchawy przez osobę nie autoryzowaną. 3. Zmiana miejsca instalacji urządzenia bez informowania odpowiednich serwisów. 4. Uszkodzenia związane ze zmiennością elektryczności lub napięcia lub nieodpowiednie użytkowanie. 5. Pożary, powodzie, trzęsienia ziemi lub inne nieprzewidywalne wypadki. 6. Numer seryjny dmuchawy nie zgadza się z numerem na karcie gwarancyjnej.
