PROTOOL - ekspert w dziedzinie renowacji Elektronarzędzia dla profesjonalistów. Postęp w zakresie profesjonalnego wiercenia. Systemy do wiercenia ZOBO

Transkrypt

1 12 13 PROTOOL - ekspert w dziedzinie renowacji Elektronarzędzia dla profesjonalistów Systemy do wiercenia ZOBO Postęp w zakresie profesjonalnego wiercenia Nr kat PL Katalog pobrany z serwisu

2 Strona Przyrząd do schodów 18 Statyw wiertarski do budownictwa drewnianego 20 Ciesielskie statywy wiertarskie 21 Systemy do wiercenia ZOBO Wiercenie bez ograniczeń. ZOBO Swis Made jakość, która się opłaca! Wysoki standard jakości wierteł ZOBO pozwolił na zdobycie uznania w zakładach rzemieślniczych i przemysłowych. Dzięki tej jakości od początku mają Państwo pewność, że inwestycja w te narzędzia jest dla Was opłacalna. Wysoka wydajność skra- wania, precyzyjne wyniki pracy, duża trwałość i wielokrotnie dłuższy czas użytkowania niż tańszych wierteł, których koszty nabycia są w pierwszym momencie niższe, prowadzą w sumie do znacznego zmniejszenia wydatków. ZOBO Swiss Made jakość, która się opłaca! Systemy wierteł ZOBO Głowice frezowe do konstrukcji drewnianych Produkcja schodów/ Statywy wiertarskie 2 Strona Głowica frezowa Kombi do pierścieni łącznikowych 16 Strona ZOBO Zalety systemu 03 ZOBO-System wierteł 1, CENTROTEC 06 ZOBO- System wierteł 2 07 ZOBO- System wierteł 3 10 Wskazówki do zastosowań ZOBO 14 Jeśli potrzebna renowacja, wybierz PROTOOL Wspólnie rozwiązujemy problemy powstające podczas pracy

3 PROTOOL siła i niezawodność na budowie Czy w swojej codziennej pracy masz do czynienia z trudnymi zadaniami związanymi z renowacją lub modernizacją? Jeżeli tak, PROTOOL jest dla Ciebie właściwym partnerem. Oferując specjalistyczne elektronarzędzia, które zapewniają oszczędność czasu i pieniędzy każdego dnia. Nasze maszyny są przeznaczone specjalnie do pracy na budowie, dlatego też są niezwykle wytrzymałe, często pomagają w rozwiązwaniu problemów, z jakimi borykają się rzemieślnicy, a którym do tej pory nie sprostały żadne inne elektronarzędzia. Są więc odpowiednie dla prawdziwych specjalistów od renowacji, którzy wiedzą, co robią. I to jest właśnie PROTOOL: nie robimy wszystkiego, ale wszystko co robimy, robimy prawidłowo. Narzędzia PROTOOL możesz wykorzystać na budowie do naprawdę trudnych rzeczy. Mistrz glazurnik Thomas Mammel 3

4 Jeśli renowacja to tylko z PROTOOL Twój specjalista od zwiększenia wydajności na budowie. 01 Montaż Szybko, trwale i wszechstronnie. Od wkrętów po kołki Cięcie materiałów budowlanych Bez wysiłku, prezyzyjnie i bezpyłowo. Obróbka powierzchni Szybko i czysto od powierzchni płaskich aż po naroża. 4

5 Trudne prace związane z renowacją, remontem i modernizacją to nasza specjalność. Czy Twoja również? W takim razie PROTOOL ma dla Ciebie odpowiednie elektronarzędzia: specjalistyczne rozwiązania do naprawdę trudnych sytuacji, stworzone dla wymagających rzemieślników Obróbka drewna Silne, wytrzymałe, precyzyjne. 04 Mieszanie Ergonomiczne, trwałe i silne. Do wszystkich materiałów i ilości. 5

6 Spis treści Czym PROTOOL bogaty... O PROTOOL Strona Kompetencje PROTOOL 4 Spis treści 6 Piktogramy, adres 8 Najciekawsze produkty PROTOOL 9 Wiercenie i wkręcanie Strona FastFix i CENTROTEC 14 QuaDrive 16 QuaDrill 26 Wyposażenie do QuaDrive oraz QuaDrill 30 Wiertarki 34 Wiertarki udarowe 38 Wyposażenie do wiercenia i wkręcania Strona Młotowiertarki 46 Wkrętarka DuraDrive do suchej zabudowy 50 Szlifowanie i cięcie 118 Cięcie 134 Maszyny ciesielskie 158 Strona System cięcia z osprzętem diamentowym 122 System szlifowania z osprzętem diamentowym 125 Szlifierki kątowe 126 Wyposażenie do szlifierek kątowych 132 Strona Szyna prowadząca PROTOOL 136 Pilarki mieczowe 138 Wyrzynarki 146 Ręczne pilarki tarczowe 150 Wyposażenie do ręcznych pilarek tarczowych 157 Strona Ręczne ciesielskie pilarki tarczowe 160 Pilarki do materiałów budowlanych 166 Wyposażenie do ciesielskich ręcznych pilarek tarczowych 167 Ciesielska pilarka łańcuchowa 168 Frezarka siodłowa 170 Ciesielskie szyny prowadzące 172 Strugi ciesielskie 174 Ręczna pilarka taśmowa 178 Dłutownica łańcuchowa 180 Wyposażenie do dłutownicy łańcuchowej 183 6

7 Renowacja 58 Odsysanie 78 Mieszanie 98 Strona Szlifierka RenoFix RGP 3 z osprzętem diamentowym 63 Szlifierka RenoFix RGP 130 z osprzętem diamentowym 66 Szlifierka do renowacji RenoFix RGP Szlifierka do renowacji RenoFix RGP Strona Odkurzacze uniwersalne 86 Odkurzacze montażowe 87 Odkurzacze budowlane 88 Odkurzacze warsztatowe 92 Wyposażenie do odkurzaczy 93 Strona Mieszarki 102 Wyposażenie do mieszarek 111 Mieszarka Duo 114 Wypodażenie do mieszarki Duo 116 Wyposażenie systemowe 186 NOWOŚCI Strona Skrzynka narzędziowa SYS-ToolBox 188 Systainery 188 Przyłącze plug it 189 Strona QuaDrive 16 Strona System cięcia AGP 120 System szlifowania AGP DuraDrive DWC Pilarka mieczowa ISP 138 Odkurzacze 88 SYS-ToolBox 188 Systainer T-Loc Mieszarki ErgoFix 103 7

8 PROTOOL profesjonalny partner Silna marka. Układ elektroniczny Constant Electronic stała prędkość obrotowa Mechaniczne przełączanie przekładni Blokada wrzeciona pozwala na szybką wymianę osprzętu Technologia litowo-jonowa wysokowydajne akumulatory Li-Ion Elektronicznie regulowana szybkość pracy, do każdego materiału Sprzęgło przeciążeniowe chroni narzędzie w przypadku nagłego zablokowania Automatyczna jednostka samowyważająca redukuje wibracje o 50% Elektrodynamiczny hamulec wybiegu optymalna siła wkręcania Ograniczenie prądu rozruchowego Wysoki moment obrotowy Wkręcanie z wysokim momentem obrotowym Ustawianie suwu wahadłowego brzeszczotu wysoka wydajność cięcia Elektrodynamiczny hamulec wybiegu Elektroniczne zabezpieczenie przed przeciążeniem Automatic-Lock automatyczna blokada wrzeciona Mocowanie SDS-plus zapewnia szybką wymianę osprzętu Seryjne wyposażenie w króciec do podłączania odkurzacza Elektroniczna kontrola temperatury uzwojenia silnika chroni go przed uszkodzeniem Wyłączanie udaru do wiercenia oraz wkręcania wkrętów SDS-max zapewnia szybką wymianę osprzętu Autoclean system automatycznego czyszczenia filtra metodą wyrównania ciśnień KICK BACK STOP zabezpieczenie przed odbiciem maszyny Wyłączanie ruchu obrotowego przy kuciu Szybka wymiana osprzętu bez potrzeby stosowania narzędzi pomocniczych Antistatic odkurzacze z funkcją odprowadzania ładunków elektrostatycznych Obroty w prawo / w lewo do wkręcania i wykręcania wkrętów Funkcja Start/Stop praca w trybie AUTO także bez naciskania włącznika Adapter ErgoFix do mocowania mieszadła M14 Plug it system mocowania przewodu zasilającego na wtyk Zgodność z CE (z wymaganiami dyrektyw Unii Europejskiej): produkcja wszystkich elektronarzędzi PROTOOL odbywa się zgodnie z następującymi normami: EN , EN , HD 400 w zgodzie z postanowieniami dyrektyw 73/23/EWG (od 1/97), 89/336/EWG (od 1/96), 89/392/EWG. Dotyczy to wszystkich etapów wytwarzania produktów, począwszy od badania surowców po indywidualne testy funkcjonowania wraz z kontrolą końcową. System precyzyjnego prowadzenia narzędzi Systainer PROTOOL walizka do transportu i przechowywania akcesoriów TTS Tooltechnic Systems AG & Co. KG Wertstraße 20 D Wendlingen reprezentowana przez: Tooltechnic Systems (Polska) Sp. z o.o. Dział PROTOOL ul. Mszczonowska 7, Janki k. Warszawy, Raszyn Tel.: do 64 Fax: info-pl@tts-company.com Serwis PROTOOL Tel.: Fax:

9 Najciekawsze produkty PROTOOL W centrum uwagi. QuaDrive Najszybsze wkrętarki na rynku od strony 16 Odkurzacze PROTOOL Przeznaczone na plac budowy od strony 88 RenoFix Asy renowacji od strony 58 Mieszarki ErgoFix Najwyższy stopień zaawansowania od strony 103 System cięcia i szlifowania Czysta sprawa bezpyłowa praca w systemie od strony 120 Katalog PROTOOL 2012/2013 Stan na: styczeń 2012, zastępuje wszystkie dotychczasowe katalogi. Nie ponosimy odpowiedzialności za ewentualne błędy drukarskie oraz za zmiany danych technicznych. Wszystkie ilustracje mają charakter niewiążący. Opracowano dla TTS Tooltechnic Systems AG & Co. KG, Wendlingen, 01/2012 9

10 10 Wiercenie i wkręcanie Zawsze idealnie dopasowany moment obrotowy.

11 Akumulatorowe wiertarko-wkrętarki QuaDrive 16 Wiertarko-wkrętarki QuaDrill 26 Wyposażenie do QuaDrive/QuaDrill 30 Wiertarki 34 Wiertarki udarowe 38 Wyposażenie do wiercenia 42 i wkręcania Młotowiertarki 46 Wkrętarka DuraDrive do suchej 50 zabudowy 01 11

12 Wiercenie i wkręcanie Zawsze idealnie dopasowany moment obrotowy. Typ Napięcie V/ Moc W Maks. obroty na biegu jałowym Maks. moment obrotowy Nm (udar) Maks. Ø wiertła spiralnego do stali (mm) Maks. Ø wiertła ZOBO do drewna (mm) Maks. Ø wiertła do kamienia/betonu* w mm Maks. rozmiar wkręta 1. Akum. wiertarko-wkrętarka QuaDrive DRC 12-4 TEC LI 10.8 V x Akum. wiertarko-wkrętarka QuaDrive DRC 18-4 TEC LI 18 V x Akum. wiertarko-wkrętarka udarowa QuaDrive PDC 12-4 TEC LI 4. Akum. wiertarko-wkrętarka udarowa QuaDrive PDC 18-4 TEC LI 5. Akumulatorowy klucz udarowy QuaDrive IWC 18-4 TEC LI 10.8 V x V x V (300) x Wiertarka DRP 10 EQ 650 W x60 7. Wiertarka DRP 13-2 EQ, DRP 13-2 EAQ 760 W x Wiertarko-wkrętarka QuaDrill DRP 16 ET FF 760 W x Wiertarko-wkrętarka QuaDrill DRP 20-2 E FF W x Wiertarko-wkrętarka QuaDrill DRP 20 ET FF W x Wiertarka DRP W x300 12

13 Do każdego rodzaju pracy odpowiednia maszyna oto nasza idea. Bez względu na to czy chodzi o beton, drewno, czy płyty gipsowo-kartonowe, PROTOOL ma optymalną maszynę do każdego zastosowania. Genialne systemy mocowania narzędzi: FastFix i CENTROTEC stanowią o wyjątkowości urządzeń, pozwalając na jeszcze większe usprawnienie codziennej pracy na budowie. Wiercenie i wkręcanie 01 Typ Napięcie V/ Moc W Maks. obroty na biegu jałowym Maks. moment obrotowy Nm (udar) Maks. Ø wiertła spiralnego do stali (mm) Maks. Ø wiertła ZOBO do drewna (mm) Maks. Ø wiertła do kamienia/betonu* w mm Maks. rozmiar wkręta 12. Wiertarka udarowa PDP 18-2 E W x Wiertarka udarowa PDP 20-2 EAQ 760 W x Wiertarka udarowa PDP 24-2 EAQ W ** x Wiertarka udarowa PDP 32-2 EQ W x Młotowiertarka RHP 18 PLUS 550 W x Młotowiertarka z funkcją podkuwania CHP 26 PLUS 17. Młotek wiercąco-kujący CHP 45 MAX 800 W x W Wkrętarka do suchej zabudowy DuraDrive DWC DEC LI 10.8 V x Wkrętarka do suchej zabudowy DuraDrive DWP 4000 DEC 400 W x Wkrętarka do suchej zabudowy DuraDrive DWC DEC LI 18 V x55 * przy CHP ** ograniczenie elektroniczne 13

14 14 FastFix i CENTROTEC Genialny system mocowania narzędzi.

15 Wiercenie i wkręcanie 01 Błyskawiczne przezbrajanie jeden klik i gotowe Wielką zaletą serii QuaDrill/QuaDrive jest genialne złącze FastFix, dzięki któremu w ciągu sekund można przezbroić maszynę do wykonywania czterech różnych funkcji. Wystarczy tylko na specjalny trzpień nałożyć uchwyt narzędziowy CENTROTEC, szybkomocujący uchwyt wiertarski, głowicę kątową lub adapter do nasadek sześciokątnych, po czym zatrzasnąć i już można zaczynać pracę! Dzięki specjalnemu trzpieniowi bity można mocować bezpośrednio we wrzecionie. Wiercenie szybko, mocno, dokładnie Zarówno w przypadku wiercenia z najwyższą prędkością obrotową (QuaDrive DRC, PDC) jak i mocnego wiercenia dużych otworów (QuaDrill) praca przebiega szybko i gładko, a to przekonuje! Wkręcanie cała naprzód Dzięki uchwytowi CENTROTEC możliwe jest błyskawiczne przezbrojenie urządzenia z wiertarki na wkrętarkę. Uchwyt narzędziowy CENTROTEC waży tylko ok. 20 % tego, co szybkomocujący uchwyt FastFix, jest przy tym o 50 % krótszy. Szeroka gama możliwości Funkcjonalne złącze FastFix znajdziesz w następujących maszynach PROTOOL: QuaDrive DRC, QuaDrive PDC, QuaDrill DRP 16 ET FF, QuaDrill DRP 20 ET FF oraz DRP 20-2 E FF. Wkręcanie pod kątem w trudnych przypadkach Wysoki moment obrotowy oraz komfort pracy również w miejscach trudno dostępnych. Nasadkę kątową można ustawić w każdej potrzebnej pozycji. Wiercenie pod kątem idealne do pracy w narożach Teraz można bez problemu wywiercić każdy otwór, również w narożniku, i to zarówno za pomocą wierteł spiralnych, wierteł ZOBO czy pogłębiaczy cylindrycznych. 15

16 Seria QuaDrive Maksymalna moc w kompaktowej obudowie. Inteligentna różnorodność QuaDrive Złącze FastFix umożliwia szybkie przezbrojenie QuaDrive DRC oraz PDC bez użycia narzędzi, umożliwiając wiercenie i wkręcanie pod kątem. Dzięki 4-biegowej przekładni obroty i siłę można idealnie dostosować do różnych sytuacji roboczych: od energicznego wkręcania na 1. biegu po wiercenie z prędkością obrotów/minutę na 4. biegu. W przypadku PDC istnieje ponadto możliwość włączenia udaru osiowego w ten sposób QuaDrive staje się bezprzewodową wiertarką udarową. Urządzenie do uniwersalnego zastosowania. Tak elastyczna jest tylko QuaDrive! 16

17 NOWOŚĆ! Wiercenie i wkręcanie 01 Akumulatorowa wiertarko-wkrętarka QuaDrive DRC Zastosowanie Rotation Akumulatorowa wiertarko-wkrętarka DRC Kompaktowe urządzenie zapewniające duży moment obrotowy do wiercenia i wkręcania/ wykręcania. Akumulatorowa wiertarko-wkrętarka udarowa QuaDrive PDC Zastosowanie Rotation Impact Akumulatorowa wiertarko-wkrętarka udarowa PDC Wyjątkowo przydatne narzędzie wyposażone w udar do wiercenia lub wkręcania/wykręcania w murze lub drewnie. Akumulatorowy klucz udarowy QuaDrive IWC Zastosowanie Rotation Impact Akumulatorowy klucz udarowy IWC 2 biegi do wiercenia i wkręcania/wykręcania plus włączany udar styczny do bardzo trudnych przypadków. 17

18 QuaDrive DRC, PDC Narzędzia niezwykle szybkie i uniwersalne. Błyskawiczna wymiana osprzętu Złącze FastFix W oka mgnieniu i bez narzędzi! Dzięki systemowi mocowania FastFix można błyskawicznie wymieniać nasadki PROTOOL. Jeden klik i gotowe! Mały, lekki, wszechstronny Uchwyt narzędziowy CENTROTEC Uchwyt ten jest mniejszy i lżejszy od standardowych uchwytów wiertarskich. Ponadto skonstruowano go tak, by osadzanie bitów i wierteł było bardzo proste. Dzięki temu prace wykonuje się szybko i łatwo. Oto sposób na trudno dostępne miejsca! Głowica kątowa Głowica kątowa zatrzaskiwana jest bez użycia narzędzi na trzpieniu urządzenia DRC. Dzięki temu wkręcanie/wykręcanie oraz wiercenie w miejscach trudno dostępnych przebiega komfortowo, bez przeszkód i bardzo szybko. Głowica kątowa umożliwia bezpośrednie mocowanie bitów, uchwytów wiertarskich CENTROTEC oraz uchwytów standardowych. Zaleta systemu: głowicę kątową można stosować również z QuaDrill DRP 16 PROTOOL! Doskonałe oświetlenie Efektywna i skuteczna praca dzięki optymalnemu oświetleniu nawet w najciemniejszych zakątkach za sprawą niezależnie włączanych diód LED. Koniec ze zbędnymi przerwami w pracy Dzięki zinegrowanemu wyświetlaczowi poziomu naładowania można w każdej chwili zobaczyć ile energii jeszcze zostało. 18

19 Wiercenie i wkręcanie 01 Gumowa powłoka ochronna Wszystkie powierzchnie mogące mieć kontakt z podłożem pokryte są gumą. Chroni to urządzenie przed zarysowaniami i uszkodzeniami, jak również zapobiega ześlizgiwaniu się maszyny z płaszczyzn pochyłych lub z dachów. Wszystko pod stałą kontrolą Jeszcze większe możliwości działania zapewnia blokowany uchwyt dodatkowy. Dzięki temu przy wykonywaniu każdej pracy QuaDrive pewnie leży w obu dłoniach. Wspaniała skrzynka Systainer z funkcją sortowania wyposażenia. Porządek to połowa sukcesu! W nowym Systainerze PROTOOL można w czystości przechowywać urządzenie, nasadki, narzędzia i inne wyposażenie systemowe. Systainer stanowi też doskonałe zabezpieczenie na czas transportu. Wszystko jest przejrzyście posortowane i gotowe do użycia. W Systainerze znajdzie się też miejsce na dodatkowy akumulator oraz ładowarkę. Konfiguracja zapewniająca rekordową wytrzymałość Bezszczotkowy silnik EC-TEC: Najdłuższy okres eksploatacji Ogromny współczynnik sprawności Akumulator litowo-jonowy o pojemności 3.0 Ah: Największa gęstość energii przy najmniejszym ciężarze Brak efektu pamięci Wkręcanie w drewno świerkowe: 8 x 240 mm Liczba wkrętów (szt.) przy jednym ładowaniu akum PROTOOL PDC 18 Li-Ion 18V/3,0Ah Konkurent A Li-Ion 18V/3,0Ah Konkurent B Li-Ion 18V/3,0Ah Źródło: Laboratorium badawcze PROTOOL, 2011 r. Konkurent C Li-Ion 21,6V/3,0Ah Konkurent D Li-Ion 18V/3,0Ah Lepiej Pojedynczo doskonałe razem nie do pobicia: Do 50 % szybszy postęp wiercenia Do 100 % większa efektywność wkręcania/wykręcania 19

20 QuaDrive DRC, PDC Narzędzia niezwykle szybkie i uniwersalne. Cztery biegi - wiele możliwości, do wiercenia oraz wkręcania/wykręcania 1. bieg dostarcza maksymalny moment obrotowy do szybkiego wkręcania/wykręcania wkrętów o najróżniejszych średnicach i długościach. Szybki postęp wiercenia przy zachowaniu precyzji wymaga niezwykle dużej prędkości obrotowej - również to nie stanowi najmniejszego problemu dla QuaDrive PROTOOL. Pod względem momentu obrotowego oraz wydajności pracy na każde naładowanie akumulatora, wkrętarki QuaDrive nie mają sobie równych. Jedno urządzenie do wszystkich rodzajów wkrętów Przy maksymalnym momencie obrotowym wynoszącym 60 Nm na 1. biegu i przy wspomaganiu przez potężny akumulator 18 V, DRC gładko wkręca w drewno nawet najgrubsze wkręty. Bez nawiercania! Bez trudu radzi sobie nawet z wkrętami 10 x 300 mm. Najwyższa prędkość 4. bieg Na 4. biegu QuaDrive DRC oraz PDC osiągają wyjątkową prędkość obrotów/min. Tym sposobem także wkrętarki akumulatorowe uzyskują idealną prędkość wiercenia, zapewniającą najszybszy postęp prac. Dotychczas było to możliwe tylko w przypadku narzędzi sieciowych! obr./min. na 4. biegu! Tym samym DRC prześciga każdą standardową wiertarkowkrętarkę. Tak duże prędkości zapewniają szybki postęp wiercenia przy zachowaniu bezwzględnej precyzji, na przykład przy nawiercaniu połączeń wkrętowych. 20

21 Wiercenie i wkręcanie 01 Duża prędkość obrotowa do wiercenia w blachach Również w zastosowaniach wymagających wysokich prędkości obrotowych QuaDrive DRC/PDC jest niedościgniona. Przykładem może być wiercenie oraz wkręcanie/wykręcanie w blachach. Rozwijając prędkość do obr./min. urządzenie to wielokrotnie przekracza limit prędkości obrotowej standardowych akumulatorowych wiertarkowkrętarek. Praktycznie niezniszczalna! Metalowa przekładnia Logiczne, metal jest po prostu bardziej wytrzymały niż tworzywo sztuczne! A co ważniejsze: tylko metal wytrzymuje w długim okresie czasu ogromne siły i prędkości obrotowe silników EC-TEC PROTOOL. Dodatkowa moc dzięki udarowi osiowemu Włączany udar osiowy decydująco poszerza zakres zastosowań wiertarko-wkrętarki PDC. Przede wszystkim przy wierceniu w murze. Dzięki temu można pracować bardziej elastycznie i nie trzeba ciągle zmieniać urządzeń. Przebojowe wiercenie w ścianach Trudno o materiał, w którym PDC nie potrafiłaby szybko i gładko wiercić. Mur lub drewno, z udarem osiowym lub bez udaru. Wyjątkowa przekładnia 4-biegowa sprawia, że PDC jest bezprzewodowym, wszechstronnym urządzeniem przeznaczonym do stosowania na wszystkich placach budowy. 21

22 Akumulatorowa wiertarko-wkrętarka QuaDrive DRC Kompaktowe urządzenie z dużym momentem obrotowym. Rotation Uchwyt narzędziowy CENTROTEC CC-CE Nr kat NOWOŚĆ! DRC 12-4 TEC LI/ DRC 18-4 TEC LI Zestaw DRC 18-4 TEC LI Kompaktowa z dużym momentem obrotowym Bezszczotkowy silnik EC zapewniający najdłuższy okres użytkowania i ogromny współczynnik sprawności. Akumulator litowo-jonowy zapewniający największą gęstość energii przy najmniejszym ciężarze. Silnik EC z akumulatorem litowo-jonowym zwiększają wydajność wkręcania nawet o 100 %. 4-biegowa przekładnia z prędkością obrotową do obr./min. umożliwia do 50 % szybszy postęp wiercenia. Niezależnie włączane oświetlenie LED oraz wyświetlacz poziomu naładowania akumulatora. DRC 18-4 TEC LI dodatkowo Dla maksymalnych wymagań dotyczących wkręcania/wykręcania: radzi sobie z wkrętami o średnicy do 10 mm. Zakres dostawy: 2 akumulatory, uchwyt CENTROTEC, uchwyt bitów CENTROTEC, bit, ładowarka, szybkomocujący uchwyt wiertarski, w Systainerze z magazynkiem w pokrywie. DRC 18-4 TEC LI ponadto z uchwytem dod. Zestaw składający się z urządzenia z 2 akumulatorami, uchwytem CENTROTEC, uchwytem bitów CENTROTEC, bitem, ładowarką, szybkomocującym uchwytem wiertarskim, uchwytem dodatkowym i głowicą kątową, w Systainerze w magazynkiem w pokrywie. DRC 18-4 TEC LI SET, nr kat Dane techniczne DRC 12-4 TEC LI DRC 18-4 TEC LI Napięcie/poj. akumulatora 10,8 V Li-Ion 3.0 Ah 18 V Li-Ion 3.0 Ah Obroty (bieg jałowy) 1. bieg min min -1 Obroty (bieg jałowy) 2. bieg min min -1 Obroty (bieg jałowy) 3. bieg min min -1 Obroty (bieg jałowy) 4. bieg min min -1 Moment obrotowy twardy/miękki 45/25 Nm 60/40 Nm Maks. Ø wierc. w drewnie/metalu 40/12 mm 50/12 mm Zakres mocowania uchwytu wiert. 1,5-13 mm 1,5-13 mm Ciężar wraz z CENTROTEC 1,6 kg 1,8 kg Nr kat

23 Akumulatorowa udarowa wiertarko-wkrętarka QuaDrive PDC Wielozadaniowe urządzenie z udarem. Wiercenie i wkręcanie 01 Rotation Impact Uchwyt narzędziowy CENTROTEC CC-CE Nr kat NOWOŚĆ! PDC 12-4 TEC LI /PDC 18-4 TEC LI Zestaw PDC 18-4 TEC LI SET Kompaktowe urządzenie do uniwersalnego stosowania Bardzo łatwe wkręcanie/wykręcanie, wiercenie, wiercenie udarowe. Bezszczotkowy silnik EC zapewniający najdłuższy okres użytkowania i ogromny współczynnik sprawności. Silnik EC z akumulatorem litowo-jonowym zwiększają wydajność wkręcania nawet o 100 %. 4-biegowa przekładnia z prędkością obrotową do obr./min. zapewnia do 50 % szybszy postęp wiercenia. Włączany udar osiowy do wierc. w murze. Niezależnie włączane oświetlenie LED oraz wyświetlacz poziomu naładowania akum. PDC 18-4 TEC LI dodatkowo Uniwersalne urządzenie do wkręcania/ wykręcania przy użyciu dużych momentów obrotowych oraz do wiercenia wiertłami o dużych średnicach. Zakres dostawy: 2 akumulatory, uchwyt CENTROTEC, uchwyt bitów CENTROTEC, bit, ładowarka, szybkomocujący uchwyt wiertarski, w Systainerze z magazynkiem w pokrywie. PDC 18-4 TEC LI ponadto z uchwytem dod. Zestaw składający się z urządzenia z 2 akumulatorami, uchwytem CENTROTEC, uchwytem bitów CENTROTEC, bitem, ładowarką, szybkomocującym uchwytem wiertarskim, uchwytem dodatkowym i głowicą kątową, w Systainerze z magazynkiem w pokrywie. DRC 18-4 TEC LI SET, nr kat Dane techniczne PDC 12-4 TEC LI PDC 18-4 TEC LI Napięcie/poj. akumulatora 10,8 V Li-Ion 3.0 Ah 18 V Li-Ion 3.0 Ah Obroty (bieg jałowy) 1. bieg min min -1 Obroty (bieg jałowy) 2. bieg min min -1 Obroty (bieg jałowy) 3. bieg min min -1 Obroty (bieg jałowy) 4. bieg min min -1 Liczba udarów 4. bieg min min -1 Moment obrotowy twardy/miękki 45/25 Nm 60/40 Nm Maks. Ø wierc. w drewnie/metalu 40/12 mm 50/12 mm Maks. Ø wierc. w murze (cegle) 10 mm 10 mm Zakres mocowania uchwytu wiert. 1,5-13 mm 1,5-13 mm Ciężar wraz z CENTROTEC 1,6 kg 1,9 kg Nr kat

24 Akumulatorowy klucz udarowy QuaDrive IWC Do bardzo trudnych zastosowań. Akumulatorowe urządzenie z włączanym udarem stycznym Dzięki kluczowi udarowemu IWC można sprostać nawet najtrudniejszym wyzwaniom: śruby metryczne w konstrukcjach stalowych, kotwy śrubowe w betonie lub nawiercanie elementów złącznych, jak np. nity jednostronnie zamykane. Dodatkową moc zapewnia udar styczny. Ogromy impuls udaru stycznego wytwarza moment obrotowy, którego nigdy nie można by osiągnąć jedynie za pomocą siły obrotowej. Gdy udar styczny jest wyłączony, IWC można stosować również do wiercenia. Dzięki uchwytowi CENTROTEC urządzenia są przezbrajane w ciągu sekundy bez użycia narzędzi! Wiercenie bez udaru Na 2. biegu IWC osiąga prędkość do obr./min. Ten pakiet mocy zapewnia przy tym optymalne momenty obrotowe do wierceń precyzyjnych np. w drewnie. Mały, lekki uchwyt narzędziowy CENTROTEC gwarantuje szybkie mocowanie wierteł i niewielki ciężar urządzenia podczas pracy. Pełna moc Z włączonym udarem stycznym IWC wytwarza moment obrotowy, jaki do tej pory występował tylko we wkrętarkach udarowych zasilanych z sieci. Dzięki temu za pomocą IWC można mocno dokręcać nawet nakrętki mocujące koła i kotwy śrubowe. Albo bez wysiłku odkręcać mocno dokręcone śruby. Również wszędzie tam, gdzie nie sięga żaden przewód Dodatkowa moc dzięki udarowi stycznemu Poprzez obrót silnika (2) i prowadzenie wymuszone mechanizm udarowy (1) zostaje dociśnięty do tyłu. Powoduje to ściśnięcie sprężyny naciskowej (3) i zmagazynowanie energii. Sprężyna naciskowa uwalnia zgromadzoną energię (4), co powoduje przyspieszenie ruchu mechanizmu udarowego (5). Mechanizm udarowy uderza bocznie w kowadło (6). Ogromny impuls udarowy zostaje przekazany poprzez wrzeciono na śrubę. 24

25 Wiercenie i wkręcanie 01 Rotation Impact Uchwyt narzędziowy CENTROTEC Impact CC-IP Nr kat NOWOŚĆ! IWC 18-2 TEC LI Kompaktowy klucz udarowy o dużym momencie obrotowym 2 biegi do wiercenia i wkręcania/wykręcania plus włączany udar styczny do bardzo trudnych przypadków. Bezszczotkowy silnik EC zapewniający najdłuższy okres użytkowania i ogromny współczynnik sprawności. Akumulator litowo-jonowy zapewniający największą gęstość energii przy najmniejszym ciężarze. Silnik EC z akumulatorem litowo-jonowym zwiększają wydajność wkręcania nawet o 100 %. Dane techniczne IWC 18-2 TEC LI Napięcie/poj. akumulatora 18 V Li-Ion 3.0 Ah Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Obroty - zakręcanie udarowe min -1 Liczba udarów min -1 Moment obr. twardy/miękki 60/40 Nm Moment obr. w trybie Impact 300 Nm Maks. Ø wierc. drewno/metal 50/12 mm Ciężar wraz z CENTROTEC 2,3 kg Nr kat Udar styczny zapewniający momenty obrotowe do 300 Nm. Maksymalne momenty obrotowe przy wkręcaniu. Niezależnie włączane oświetlenie LED oraz wyświetlacz poziomu naładowania akumulatora. Zakres dostawy: 2 akumulatory, uchwyt CENTROTEC, uchwyt bitów CENTROTEC, bit, ładowarka, w Systainerze z magazynkiem w pokrywie. Wszystko doskonale zorganizowane Systainer z funkcją sortowania wyposażenia W nowym Systainerze PROTOOL można odpowiednio przechowywać urządzenie, nasadki, narzędzia i inne wyposażenie systemowe. Systainer stanowi również doskonałe zabezpieczenie na czas transportu. Wszystko jest przejrzyście posortowane i gotowe do użycia. W Systainerze znajdzie się też miejsce na dodatkowy akumulator oraz ładowarkę. 25

26 QuaDrill Cztery funkcje w jednej maszynie. Po prostu super! Rodzina QuaDrill Obok znakomitej QuaDrill DRP 20 PROTOOL mamy teraz do dyspozycji także lżejszą QuaDrill DRP 16. Równie trwała, wytrzymała i ponadprzeciętnie efektywna jak jej poprzedniczka. Do tego jest niezwykle poręczna, co umożliwia wyjątkowo elastyczne wykonywanie różnych zadań. Mała QuaDrill posiada szereg pożytecznych cech, dzięki którym może pełnić aż cztery funkcje. Ponadto ważąc tylko 2,2 kg (bez uchwytu wiertarskiego) reprezentuje prawdziwą wagę muszą, a to niezmiernie ułatwia codzienną pracę. Czy to QuaDrill DRP 16, czy DRP 20: teraz możesz optymalnie dopasować rodzaj maszyny do charakteru wykonywanej pracy. Cztery maszyny w jednej Istotą sprawy w QuaDrill DRP 16 i DRP 20 jest genialne złącze FastFix, dzięki któremu w ciągu sekund można przezbroić maszynę do wykonywania czterech różnych funkcji. Również i tutaj wszystkie nasadki z łatwością wymienia się bez używania jakichkolwiek narzędzi. Wielka zaleta: cztery maszyny w jednej. Oznacza to kompletny system wiercenia i wkręcania zapewniający nieograniczoną elastyczność w realizacji różnych prac. 26

27 Wiercenie i wkręcanie 01 Uchwyt narzędziowy CENTROTEC CC-CE Nr kat DRP 16 ET FF Zestaw DRP 16 ET FF SET Kompaktowe urządzenie do wiercenia i wkręcania Cztery maszyny w jednej: wiertarka, wkrętarka, wkrętarka kątowa, wiertarka kątowa. Błyskawiczna wymiana nasadek dzięki Fast-Fix. Wysoki moment obrotowy dzięki specjalnej wielostopniowej przekładni o dużym przełożeniu redukcyjnym. Długi okres użytkowania dzięki mocnej obudowie przekładni ze stopu aluminium odlewanego metodą ciśnieniową. Punktowo dokładne nawiercanie i pewne rozpoczynanie wkręcania możliwe dzięki elektronice z przyciskiem do płynnej zmiany prędkości obrotowej. Wkręcanie i wykręcanie wkrętów dzięki przełącznikowi zmiany obrotów w prawo/ w lewo. Zakres dostawy DRP 16 ET FF SET: maszyna z uchwytem dodatkowym, szybkomocujący uchwyt wiertarski, uchwyt narzędziowy CENTROTEC, uchwyt bitów CENTROTEC, głowica kątowa, adapter do nasadek sześciokątnych, 2 nasadki sześciokątne i bit. Nr kat Dane techniczne DRP 16 ET FF Moc znamionowa 760 W Obroty (bieg jałowy) min -1 Maks. Ø wierc. (stal/alum./drewno) 16/25/45 mm Moment obrotowy 57 Nm Zakres mocowania uchwytu wiert. 1,5-13 mm Mocowanie uchwytu wiertarskiego FastFix Ø kołnierza mocującego 43 mm Ciężar bez uchwytu wiert./z uchw. 2,2/2,5 kg Nr kat Zakres dostawy: szybkomocujący uchwyt wiertarski, uchwyt dodatkowy, w Systainerze. 27

28 QuaDrill Duże QuaDrill z wysokim momentem obrotowym. Uchwyt narzędziowy CENTROTEC XL CC-XL Nr kat DRP 20 ET FF DRP 20 ET FF SET Wiertarka o wysokim momencie obrotowym i przełączanych obrotach w prawo/w lewo Duży moment obrotowy dzięki wielostopniowej przekładni o dużym przełożeniu redukcyjnym. Optymalna do wiercenia i wkręcania dzięki beznarzędziowej wymianie uchwytu wiertarskiego oraz mocowaniu bitów we wrzecionie. Niezwykle wytrzymała i trwała dzięki dużemu kołnierzowi mocującemu ze wzmocnionym wałem napędowym i dużemu łożysku wrzeciona. Wkręcanie i wykręcanie śrub dzięki funkcji zmiany kierunku obrotów w prawo/w lewo. Precyzyjny uchwyt wiertarski z wieńcem zębatym, z systemem mocowania FastFix i zabezpieczeniem samozaciskowym. Zakres dostawy DRP 20 ET FF XL SET: Maszyna z uchwytem narzędziowym CENTROTEC CC-XL, głowica kątowa AU-DRP 20 z systemem mocowania FastFix, uchwyt wiertarski CC-16 FF z wieńcem zębatym z kluczykiem i z zabezpieczeniem samozaciskowym FastFix, adapter do nasadek sześciokątnych FastFix AD-1/2 /FF, nasadki sześciokątne SW-17/1/2 MAGNETIC oraz SW-19/1/2 MAGNETIC, 31-elementowy zestaw bitów SDB SET TX 31x w kasetce z tworzywa, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości, w Systainerze Maxi. Nr kat Dane techniczne DRP 20 ET FF Moc znamionowa W Obroty (bieg jałowy) min -1 Obroty (pod obciążeniem) min -1 Ø wierc. (stal/alum./drewno) 20/28/65 mm Moment obrotowy 98 Nm* Zakres mocowania uchwytu wiert mm Mocowanie uchwytu wiertarskiego FastFix Ø kołnierza mocującego 57 mm Ciężar bez uchwytu wiert./z uchw. 2,7/3,4 kg Nr kat. w kartonie Nr kat. w Systainerze Maxi Zakres dostawy: uchwyt wiertarski z wieńcem zębatym z kluczykiem i z zabezpieczeniem samozaciskowym FastFix, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości, w Systainerze Maxi; (na życzenie w kartonie). * Elektroniczne ograniczenie momentu obrotowego 28

29 Wiercenie i wkręcanie 01 Uchwyt narzędziowy CENTROTEC XL CC-XL Nr kat DRP 20-2 E FF DRP 20-2 E FF SET Silna wiertarka 2-biegowa z przełącznikiem zmiany obrotów w prawo/w lewo Duża prędkość dla szybkiego postępu prac lub wysoki moment obrotowy zapewniający większą siłę, z preselekcyjnym wyborem za pomocą 2-biegowej przekładni. Optymalna do wiercenia i wkręcania dzięki beznarzędziowej wymianie uchwytu wiertarskiego oraz mocowaniu bitów we wrzecionie. Niezwykle wytrzymała i trwała dzięki dużemu kołnierzowi mocującemu ze wzmocnionym wałem napędowym i dużemu łożysku wrzeciona. Wkręcanie i wykręcanie śrub dzięki funkcji zmiany kierunku obrotów w prawo/w lewo. Precyzyjny uchwyt wiertarski z wieńcem zębatym, z systemem mocowania FastFix i zabezpieczeniem samozaciskowym. Zakres dostawy DRP 20-2 E FF XL SET: Maszyna z uchwytem narzędziowym CENTROTEC CC-XL, głowica kątowa AU-DRP 20 z systemem mocowania FastFix, uchwyt wiertarski CC-16 FF z wieńcem zębatym z kluczykiem i z zabezpieczeniem samozaciskowym FastFix, adapter do nasadek sześciokątnych FastFix AD-1/2 /FF, nasadki sześciokątne SW-17/1/2 MAGNETIC oraz SW-19/1/2 MAGNETIC, 31-elementowy zestaw bitów SDB SET TX 31x w kasetce z tworzywa, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości, w Systainerze Maxi. Nr kat Dane techniczne DRP 20-2 E FF Moc znamionowa W Obroty (bieg jałowy) 1./2. bieg / min -1 Obroty (pod ob.) 1./2. bieg 0-630/ min -1 Ø wierc. (stal/alum./drewno) 20/28/50 mm Moment obrotowy 1./2. bieg maks. 62 Nm/35 Nm* Zakres mocowania uchwytu wiert mm Mocowanie uchwytu wiert. FastFix Ø kołnierza mocującego 57 mm Ciężar bez/z uchw. wiert. 3,0/3,7 kg Nr kat. w kartonie Nr kat. w Systainerze Maxi Zakres dostawy: uchwyt wiertarski z wieńcem zębatym z kluczykiem i z zabezpieczeniem samozaciskowym FastFix, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości, w Systainerze Maxi (na życzenie w kartonie). * Elektroniczne ograniczenie momentu obrotowego 29

30 QuaDrive oraz QuaDrill Wyposażenie systemowe QuaDrive DRC, PDC QuaDrill DRP 16 ET FF Szybkomocujące uchwyty wiertarskie z systemem mocowania FastFix do DRC, PDC, DRP 16 ET FF 2 1 Nazwa 1. Uchwyt szybkomocujący pierścień z tworzywa sztucznego, odporny na działanie udaru, z zabezpieczeniem samozaciskowym 2. Uchwyt szybkomocujący pierścień z metalu, odporny na działanie udaru, z zabezp. samozaciskowym Zakres mocowania Mocowanie Typ Nr kat. 1,5-13 mm FastFix KC 13-1/2-K-FF ,5-13 mm FastFix KC 13-1/2-MFF Ogranicznik głębokości Nazwa Wyposażenie Mocowanie Typ Nr kat Ogranicznik głębokości do DRC, PDC, DRP 16 ET FF Tulejki ogranicznikowe Ø 17 i 23 mm, bit PH 2, klucz nasadowy SW 8 FastFix DC UNI FF Głowica kątowa Nazwa Wyposażenie Mocowanie Typ Nr kat Głowica kątowa do DRC, PDC, DRP 16 ET FF do kołnierza mocującego Ø 43 mm FastFix AU-DRP Adapter do nasadek sześciokątnych Nazwa Mocowanie Typ Nr kat Adapter do nasadek sześciokątnych do mocowania nasadek sześciokątnych z uchwytem 4-kątnym 43/8, do DRC, PDC, DRP 16 ET FF FastFix AD-3/8 FF Uchwyty narzędziowe CENTROTEC Nazwa Mocowanie Typ Nr kat. 1, 2 1. Uchwyt narzędziowy CENTROTEC do DRC, PDC, DRP 16 ET FF 2. Uchwyt narzędziowy CENTROTEC Impact do IDC, IWC FastFix CC-CE FastFix CC-IP

31 Wiercenie i wkręcanie 01 QuaDrill DRP 20-2 E FF QuaDrill DRP 20 ET FF Uchwyt wiertarski z wieńcem zębatym i systemem mocowania FastFix do DRP 20 ET FF oraz DRP 20-2 E FF 1 Nazwa 1. Uchwyt wiertarski z wieńcem zębatym z kluczykiem i zabezpieczeniem samozaciskowym Zakres mocowania Mocowanie Typ Nr kat mm FastFix CC-16 FF Głowica kątowa Nazwa Wyposażenie Mocowanie Typ Nr kat Głowica kątowa do DRP 20 ET FF oraz DRP 20-2 E FF do kołnierza mocującego Ø 57 mm FastFix AU-DRP 20 FF Adapter do nasadek sześciokątnych Nazwa Mocowanie Typ Nr kat Adapter do nasadek sześciokątnych do mocowania nasadek sześciokątnych z uchwytem 4-kątnym 1/2, do DRP 20 ET FF i DRP 20-2 E FF FastFix AD-1/2 FF Uchwyt narzędziowy CENTROTEC Nazwa Mocowanie Typ Nr kat Uchwyt narzędziowy CENTROTEC XL do DRP 20 ET FF, DRP 20-2 E FF FastFix CC-XL

32 CENTROTEC i akumulatory Wyposażenie Uchwyty narzędziowe CENTROTEC do mocowania narzędzi CENTROTEC 1, 2 Nazwa Mocowanie Typ Nr kat. 1. Uchwyt narzędziowy CENTROTEC do DRC, PDC, DRP 16 ET FF FastFix CC-CE Uchwyt narzędziowy CENTROTEC Impact do IDC, IWC FastFix CC-IP Uchwyt narzędziowy CENTROTEC XL do DRP 20 ET FF, DRP 20-2 E FF FastFix CC-XL System opakowań In-SYS CENTROTEC do Systainera T-Loc (nr kat ) 1 Nazwa Wyposażenie Typ Nr kat. 1. Zestaw wierteł do drewna CENTROTEC 6 wierteł spiralnych do drewna CENTROTEC D4, 2 x D5, D6, D8, D10 DB WOOD CE SET TL 6x Zestaw wierteł do kamienia CENTROTEC 6 wierteł CENTROTEC do kamienia: D4, D5, 2 x D6, D8, D10 DB STONE CE SET TL 6x Zestaw bitów CENTROTEC Zestaw bitów standardowych 6 bitów CENTROTEC PZ 2-55 CE, PZ 3-55 CE, TX CE, TX CE, TX CE, TX CE Po 2 bity standardowe: PH 1, PH 2, PH 3, PZ 1, PZ 2, PZ 3, TX 10, TX 15, TX 20, TX 25, TX 30, TX 40, 1 szybkowymienny uchwyt bitów CENTROTEC: BHS 65 CE Bits CE SET TL 6x Bits + BHS 65 CE TL 24x System opakowań In-SYS CENTROTEC do Systainera z magazynkiem w pokrywie (nr kat ) 1 2 Nazwa Wyposażenie Typ Nr kat. 1. Zestaw wierteł do drewna CENTROTEC 2. Zestaw wierteł do kamienia CENTROTEC 5 wierteł spiralnych do drewna CENTROTEC D4, D5, D6, D8, D10 5 wierteł CENTROTEC do kamienia: D4, D5, D6, D8, D10 DB WOOD CE SET D4-10 5x DB STONE CE SET D4-10 5x Zestaw bitów CENTROTEC 55 6 bitów CENTROTEC PZ 2-55 CE, PZ 3-55 CE, TX CE, TX CE, TX CE, TX CE Bits CE SET 6x Zestaw bitów standardowych Po 2 bity standardowe: PH 1, PH 2, PH 3, PZ 1, PZ 2, PZ 3, TX 10, TX 15, TX 20, TX 25, TX 30, TX 40, 1 szybkowymienny uchwyt bitów CENTROTEC: BHS 65 CE Bits + BHS 65 CE Bity CENTROTEC Nazwa Typ Nr kat. Typ Nr kat. 1. Bity CENTROTEC PZ 1-55 CE (1 szt.) TX CE (1 szt.) PZ 2-55 CE (1 szt.) TX CE (1 szt.) PZ 3-55 CE (1 szt.) TX CE (1 szt.) PH 1-55 CE (1 szt.) TX CE (1 szt.) PH 2-55 CE (1 szt.) TX CE (1 szt.) PH 3-55 CE (1 szt.) TX CE (1 szt.)

33 Wiercenie i wkręcanie 01 Uchwyty bitów CENTROTEC do mocowania bitów standardowych w uchwycie narz. CENTROTEC 1 2 Nazwa Wyposażenie Typ Nr kat. 1. Uchwyt bitów CENTROTEC 2. Uchwyt bitów CENTROTEC Magnetyczny uchwyt bitów BH 60 CE Szybkowymienny uchwyt bitów BHS 65 CE Opakowanie systemowe: kasetka SYS-Case z narzędziami CENTROTEC Nazwa Wyposażenie Typ Nr kat Zestaw do drewna WOOD CENTROTEC 5 wierteł spiralnych do drewna CENTROTEC D4, D5, D6, D8, D10 6 bitów CENTROTEC TX CE, TX CE, TX CE, TX CE, TX CE, TX CE 1 szybkozmienny uchwyt bitów CENTROTEC: BHS 65 CE 1 pogłębiacz otworów poprzecznych QLS CENTROTEC: D 5-15 CE WOOD CE SET 13x Zestaw do metalu METAL CENTROTEC Wiertła HSS CENTROTEC: D 3, D 4, D 5, D 6, D 8, D 10 6 wierteł w komplecie z uchwytem i 6 wiertełami wymiennymi + klucz inbusowy HSS CE SET D3-10 6x Lampa akumulatorowa ze wskaźnikiem poziomu naładowania Nazwa Wyposażenie Typ Nr kat Lampa akumulatorowa 10,8 18 V 3 diody LED SMD Hak do rusztowań, bez ładowarki, bez akumulatorów. FLC UNI Wyposażenie do QuaDrive Nazwa Dane techniczne Typ Nr kat Akumulator 10,8 V/3.0 Ah Li-Ion do DRC 12-4 TEC LI, PDC 12-4 TEC LI, DWC DEC LI BP Ah Li-Ion Akumulator 14,4 V/2.6 Ah Li-Ion do DRC 15-4 TEC LI, PDC 15-4 TEC LI, IDC 15-2 TEC LI BP Ah Li-Ion Akumulator 18,0 V/3.0 Ah Li-Ion do DRC 18-4 TEC LI, PDC 18-4 TEC LI, IWC 18-2 TEC LI, DWC DEC LI 4. Ładowarka Do wszystkich wersji QuaDrive/ DuraDrive BP Ah Li-Ion BC

34 Wiertarki Kompaktowe, wytrzymałe, z dużym momentem obrotowym. Wygodnie i pewnie: zsynchronizowana zmiana biegów Wysoki moment obrotowy na 1. biegu do wkręcania lub wiercenia w zakresie większych średnic albo wysokie obroty na 2. biegu zapewniające optymalną prędkość skrawania przy wierceniu wiertłami o mniejszych średnicach. Właściwy bieg łatwo włącza się za pomocą ergonomicznie ukształtowanego pokrętła. Nie jest przy tym istotne, czy wykonuje się to przy wyłączonym, czy przy pracującym silniku. Za pośrednictwem mechanizmu zmiany biegów kółka zębate zostają automatycznie ustawione we właściwej pozycji. Przyjazna i wygodna obsługa: wrzeciono wiertarki z automatyczną blokadą Montaż i demontaż wierteł oraz bitów bez klucza zna każdy rzemieślnik. Dzięki nowej funkcji automatycznej blokady ( Automatic- Lock ) PROTOOL jeszcze bardziej ułatwia te operacje. Wrzeciono wiertarki zostaje automatycznie zablokowane, gdy zatrzymuje się maszyna. W efekcie zbędny staje się pierścień mocujący przy uchwycie wiertarskim szybkomocującym. Teraz można jeszcze szybciej i wygodniej, bo jedną ręką, mocować i demontować wiertła oraz bity w uchwycie wiertarskim. Z wyczuciem i z możliwością wyboru: sterownia w uchwycie Włącznik/wyłącznik przechyłowy posiada dużą powierzchnię, dzięki czemu łatwo się nim posługiwać. Tuż obok niego zlokalizowane są również inne ważne funkcje, zapewniające optymalną obsługę. Płynna regulacja obrotów z przyciskiem dodawania gazu, umożliwiająca dokładne punktowe nawiercanie także na gładkich powierzchniach; elektroniczne pokrętło do preselekcyjnego ustawiania żądanej prędkości obrotowej, przełącznik przechyłowy dla prostej zmiany kierunku obrotów w prawo/ w lewo oraz przycisk blokowany do pracy ciągłej. Mocne i wytrzymałe: wiertarki PROTOOL Silne, wytrzymałe, trwałe w ten sposób postrzegane są wiertarki PROTOOL. Tą generacją narzędzi inżynierom PROTOOL udało się powiązać owe podstawowe wartości, nieodzowne dla pracy w warunkach dużych obciążeń, z najnowocześniejszą techniką. Solidna obudowa przekładni wykonana z odlewu ciśnieniowego, precyzyjne ułożyskowanie wrzeciona wiertarki i przekładni stanowią gwarancję wysokiej stabilności, dokładnego ruchu obrotowego i długiego użytkowania. 34

35 Wiercenie i wkręcanie 01 DRP 10 EQ DRP 13-2 EQ/DRP 13-2 EAQ Kompaktowa i mocna wiertarka 1-biegowa Szybki postęp prac dzięki wys. obrotom. Elektronika z przyciskiem do płynnego zwiększania prędkości obrotowej. Możliwość dostosowania pracy wiertarki do rodzaju obrabianego materiału dzięki płynnej regulacji liczby obrotów. Precyzyjne wiercenie dzięki optymalnemu ułożyskowaniu wrzeciona w obudowie ze stopu aluminium odlewanego metodą ciśnieniową. Łatwa wymiana osprzętu dzięki szybkomocującemu uchwytowi wiertarskiemu. Zakres dostawy: szybkomocujący uchwyt wiertarski; w Systainerze (do wyboru w kartonie). Ergonomia, siła i trwałość dzięki 2-biegowej przekładni Silna 2-biegowa przekładnia w mocnej obudowie ze stopu aluminium odlewanego metodą ciśnieniową. Precyzyjne nawiercanie dzięki elektronice z przyciskiem do płynnego zwiększania prędkości obrotowej. Wkręcanie i wykręcanie wkrętów dzięki funkcji zmiany kierunku obrotów w prawo- /w lewo. Szybkomocujący uchwyt wiertarski. Zakres dostawy: szybkomocujący uchwyt wiertarski, uchwyt dodatkowy, ogranicznik głęb., (do wyboru wersja z uchwytem na kluczyk). DRP 13-2 EAQ dodatkowo Automatyczna blokada wrzeciona. Zakres dostawy: szybkomocujący uchwyt wiertarski Automatic-Lock, uchwyt dodatkowy, ogranicznik głębokości; w Systainerze. Dane techniczne DRP 10 EQ Moc znamionowa 650 W Obroty (bieg jałowy) min -1 Ø wierc. (stal/alum./drewno) 10/12/25 mm Zakres mocowania uchwytu wiert mm Ciężar 1,7 kg Nr kat. w kartonie Nr kat. w Systainerze Dane techniczne DRP 13-2 EQ Moc znamionowa 760 W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Ø wierc. (stal/alum./drewno) 13/20/45 mm Moment obrotowy 1. bieg/2. bieg maks. 44/15 Nm Zakres mocowania uchwytu wiert. 1,5-13 mm Ciężar 2,5 kg Nr art. w kartonie z uchw. na kluczyk Nr art. w kartonie z uchw. szybk Dane techniczne DRP 13-2 EAQ Moc znamionowa 760 W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Ø wierc. (stal/alum./drewno) 13/20/45 mm Moment obrotowy 1. bieg/2. bieg maks. 44/15 Nm Zakres mocowania uchwytu wiert. 1,5-13 mm Ciężar 2,6 kg Nr kat. w Systainerze

36 Wiertarki Kompaktowe, wytrzymałe, z dużym momentem obrotowym. DRP 20 ET/DRP 20-2 E Wiertarka o wysokim momencie obrotowym i przełączanych obrotach w prawo/w lewo Wysoki moment obrotowy dzięki wielostopniowej przekładni o dużym przełożeniu redukcyjnym. Wytrzymałe i trwałe urządzenie dzięki dużemu kołnierzowi mocującemu ze wzmocnionym wałkiem napędowym i dużemu łożysku wrzeciona. Punktowo dokładne nawiercanie i pewne rozpoczynanie wkręcania dzięki elektronice. Zakres dostawy: uchwyt wiertarski z wieńcem zębatym i zabezpieczeniem samozaciskowym, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości. Dane techniczne Moc znamionowa DRP 20 ET W Precyzyjny uchwyt wiertarski z wieńcem zębatym, ze śrubą zabezpieczającą, z zabezpieczeniem samozaciskowym. DRP 20-2 E dodatkowo Duża prędkość dla szybkiego postępu prac lub wysoki moment obrotowy zapewniający większą siłę, z preselekcyjnym wyborem za pomocą 2-biegowej przekładni. Zakres dostawy: uchwyt wiertarski z wieńcem zębatym i zabezpieczeniem samozaciskowym, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości. Dane techniczne DRP 20-2 E Moc znamionowa W Obroty (bieg jałowy) 1. bieg min -1 Wydajność, moment obrotowy, skuteczność Cieśle i specjaliści od budowy konstrukcji drewnianych bardzo szybko doceniają możliwości tej wiertarki. Dużymi wiertłami spiralnymi o średnicy do 65 mm wchodzi w drewno lite zdecydowanie i konsekwentnie. Co istotne: przy wierceniu otworów ślepych wiertło można z nich bez trudu wydostać. Wystarczy przestawić przełącznik kierunku obrotów na ruch w lewo i wiertło wyjdzie samo. 36 Obroty (bieg jałowy) min -1 Ø wierc. (stal/alum./drewno) 20/28/65 mm Moment obrotowy maks. 98 Nm* Zakres mocowania uchwytu wiert mm Ciężar 3,2 kg Nr kat. w kartonie Obroty (bieg jałowy) 2. bieg min -1 Ø wierc. (stal/alum./drewno) 20/28/50 mm Moment obrotowy 1. bieg/2. bieg maks. 62/35 Nm* Zakres mocowania uchwytu wiert mm Ciężar 3,8 kg Nr kat. w kartonie * Elektroniczne ograniczenie momentu obrotowego

37 Wiercenie i wkręcanie 01 DRP 32-4 Silne narzędzie z 4-biegową przekładnią Na każdym poziomie prędkości obrotowej optymalny moment obrotowy dzięki przekładni 4-biegowej. Duże rezerwy mocy do wiercenia w stali, aluminium, tworzywach sztucznych, drewnie twardym i miękkim. Dodatkowe zabezpieczenie w postaci sprzęgła przeciążeniowego. Optymalna obsługa dzięki dużym uchwytom i włącznikowi bez blokady. Duża stabilność i długa żywotność dzięki wytrzymałej przekładni w metalowej obudowie. Precyzyjne i pewne uchwyty narzędziowe na stożek Morse a MK3. Specjalistyczne narzędzie do konstrukcji drewnianych i metalowych DRP 32-4 jest idealną maszyną do wykonywania dużych otworów w stali i drewnie, do stosowania pogłębiaczy walcowych i frezów do pierścieni łącznikowych w konstrukcjach drewnianych. Dużej mocy silnik zapewnia wysoką skuteczność działania. Przekładnia 4-biegowa umożliwia różne prędkości obrotowe, pozwalając na uzyskanie zawsze maksymalnego momentu obrotowego, jaki jest możliwy. Optymalną obsługę zapewniają uchwyty tworzące z wiertarką kształt litery T, z długim ramieniem dźwigni. Dane techniczne DRP 32-4 Moc znamionowa W Obroty (bieg jałowy) 1./2. bieg 210/330 min -1 Obroty (bieg jałowy) 3./4. bieg 470/740 mm Ø wierc. w stali; w.spiralne/rurowe 32/80 mm Ø wierc. w drewnie; pogł.walc./wyc.obw. 130/190 mm Mocowanie we wrzecionie MK3 Ø kołnierza mocującego 65 mm Ciężar 6,9 kg Nr kat. w kartonie Zakres dostawy: uchwyt dodatkowy, klin wybijający, (adapter ze stożkiem do mocowania uchwytu wiertarskiego oraz uchwyt wiertarski należy zamawiać oddzielnie). Precyzyjne wykonanie wrzeciona wiertarki Precyzyjnie oszlifowane, duże wrzeciono wiertarki ze stożkowym chwytem narzędzia (stożek Morse a MK3) zapewnia odpowiednie zamocowanie dla różnych systemów narzędziowych. Możliwości zastosowania są więc bardzo szerokie, począwszy od uchwytu wiertarskiego mocowanego w adapterze ze stożkiem, poprzez bezpośrednie mocowanie wierteł w uchwycie MK3, po osadzanie głowic frezowych do otworów pod pierścienie łącznikowe, krążków nożowych i narzędzi specjalnych. 37

38 Wiertarki udarowe Silny udar, moment obrotowy i wytrzymałość. Ergonomiczny kształt i wygoda użytkowania: wiertarki udarowe PROTOOL Nowe wiertarki PROTOOL otrzymały nie tylko nowoczesną stylistykę, lecz także dodatkową funkcjonalność. Uchwyty zostały zaprojektowane bardzo starannie. Zagwarantowano pewne operowanie maszyną i optymalne przekazywanie sił bezpośrednio na wrzeciono. Specjalnie skonstruowany miękki uchwyt wyłożony przeciwpoślizgowym tworzywem stanowi przyjemne w dotyku oparcie dla ręki. Ma on szczególny udział w tym, że obsługa maszyny jest przyjazna dla użytkownika. Ponadto warto zwrócić uwagę na ergonomicznie uformowany uchwyt dodatkowy. Przy pracach z wysokim momentem obrotowym blokada pomiędzy tuleją mocującą a pierścieniem mocującym zwiększa bezpieczeństwo. Regulacja i skuteczność dzięki elektronice typu Constant z tachogeneratorem PDP 24-2 EAQ wyposażona jest w silnik o mocy W i elektronikę pełnofalową. Tachogenerator nadzoruje silnik i przekazuje sygnał o liczbie jego obrotów do układu elektroniki pełnofalowej. Za pośrednictwem tych informacji elektronika steruje obrotami silnika i utrzymuje stałą prędkość pracy niezależnie od obciążenia maszyny. Porównanie efektywności wiercenia PROTOOL PDP 20-2 EQ Markowy konkurent A Markowy konkurent B Markowy konkurent C Szybciej, głębiej, efektywniej: Ten test wiercenia w betonie C 30/37 wykazuje zdecydowaną przewagę możliwości wiertarki udarowej PDP 20 PROTOOL. Pracę wykonywano z maksymalną prędkością obrotową na 2. biegu, wiertłami HM Ø 10 mm, z siłą docisku 150 N. 38

39 Wiercenie i wkręcanie 01 PDP 18-2 E-1 Kompaktowa 2-biegowa wiertarka udarowa Silna 2-biegowa przekładnia w mocnej obudowie ze stopu aluminium odlewanego metodą ciśnieniową. Różnorodne zastosowania: wiercenie, wiercenie udarowe i wkręcanie/wykręcanie dzięki odłączanemu udarowi. Precyzyjne nawiercanie dzięki elektronice z przyciskiem do płynnego zwiększania prędkości obrotowej. Pewne operowanie narzędziem z pomocą wychylanego uchwytu dodatkowego z blokadą. Szybka wymiana osprzętu dzięki szybkomocującemu uchwytowi wiertarskiemu. Mocny i precyzyjny: szybkomocujący uchwyt wiertarski ze szczękami mocującymi z węglików spiekanych. Dane techniczne PDP 18-2 E-1 Moc znamionowa 650 W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Udar 1. bieg min bieg min -1 Ø wierc. (kamień/stal/drewno) 18/13/35 mm Moment obrotowy 1. bieg/2. bieg maks. 29/10 Nm Zakres mocowania uchwytu wiert. 1,5-13 mm Ciężar 1,8 kg Nr art. w Systainerze z uchw. szybk Zakres dostawy: szybkomocujący uchwyt wiertarski, uchwyt dodatkowy, ogranicznik głębokości; w Systainerze. Trwała i stabilna: obudowa przekładni ze stopu aluminium odlewanego metodą ciśnieniową. 39

40 Wiertarki udarowe Silny udar, moment obrotowy i wytrzymałość. PDP 20-2 EAQ/PDP 24-2 EAQ Większa wygoda dzięki blokadzie wrzeciona Automatic-Lock i 2-biegowej przekładni Silna 2-biegowa przekładnia w mocnej obudowie ze stopu aluminium odlewanego metodą ciśnieniową. Różnorodne zastosowania: wiercenie, wiercenie udarowe i wkręcanie/wykręcanie dzięki odłączanemu udarowi. Precyzyjne nawiercanie dzięki elektronice z przyciskiem do płynnego zwiększania Zakres dostawy: szybkomocujący uchwyt wiertarski HW Automatic-Lock, uchwyt dodatkowy, ogranicznik głębokości, w Systainerze. prędkości obrotowej. Wkręcanie i wykręcanie wkrętów dzięki możliwości wyłączenia udaru oraz funkcji zmiany kierunku obrotów w prawo/w lewo. Szybka wymiana osprzętu dzięki szybkomocującemu uchwytowi wiertarskiemu ze szczękami z węglików spiekanych. PDP 24-2 EAQ dodatkowo Elektronika typu Constant, wyższa moc. Zakres dostawy: szybkomocujący uchwyt wiertarski HW Automatic-Lock, uchwyt dodatkowy, ogranicznik głębokości, w Systainerze. Mocny i precyzyjny: szybkomocujący uchwyt wiertarski z pierścieniem metalowym. Dane techniczne PDP 20-2 EAQ Dane techniczne PDP 24-2 EAQ Moc znamionowa 760 W Moc znamionowa W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Udar 1. bieg min -1 Udar 1. bieg min bieg min bieg min -1 Ø wierc. (kamień/stal/drewno) 20/13/45 mm Ø wierc. (kamień/stal/drewno) 24/16/45 mm Moment obrotowy 1. bieg/2. bieg maks. 44/15 Nm Zakres mocowania uchwytu wiert. 1,5-13 mm Ciężar 2,6 kg Nr art. w Systainerze z uchw. szybk Moment obrotowy 1. bieg/2. bieg maks. 29/10 Nm* Zakres mocowania uchwytu wiert. 1,5-13 mm Ciężar 2,8 kg Nr art. w Systainerze z uchw. szybk Elastyczny i szybko dołączany: przewód przyłączeniowy plug it. Więcej na ten temat na stronie * Elektroniczne ograniczenie momentu obrotowego

41 Wiercenie i wkręcanie 01 PDP 32-2 EQ Silna 2-biegowa wiertarka udarowa Duża stabilność i długi okres użytkowania dzięki wytrzymałej 2-biegowej przekładni w metalowej obudowie. Wiercenie w sposób odpowiedni dla danego rodzaju materiału dzięki elektronicznej regulacji obrotów. Dokładne nawiercanie oraz pewne rozpoczynanie wkręcania dzięki elektronice z przyciskiem do płynnego zwiększania prędkości obrotowej. Idealne narzędzie do wkręcania i wykręcania wkrętów dzięki dogodnie umieszczonemu przełącznikowi kierunku obrotów w prawo / w lewo. Wiercenie oraz wiercenie z udarem dzięki odłączanemu mechanizmowi udarowemu. Silna wiertarka dla profesjonalistów w zakresie budownictwa i montażu instalacji Posiadając duże łożysko wrzeciona i wzmocniony wałek napędowy PDP 32-2 EQ zajmuje specjalną pozycję wśród wiertarek udarowych. Uchwyt zamknięty oraz wysuwany teleskopowo uchwyt dodatkowy pozwalają użytkownikowi na pewne trzymanie tej silnej maszyny w dłoniach. 2-biegowa przekładnia oraz elektroniczna regulacja liczby obrotów pozwalają na wybór optymalnej prędkości obrotowej, dostosowanej do wybranej średnicy wiertła. Dane techniczne PDP 32-2 EQ Moc znamionowa W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Udar 1. bieg min bieg min -1 Ø wierc. (kamień/stal/drewno) 32/20/35 mm Wiertła koronowe (beton/cegła sil.) 90/120 mm Zakres mocowania uchwytu wiert mm Ciężar 4,1 kg Nr art. w kartonie z uchw. na kluczyk Zakres dostawy: uchwyt wiertarski z wieńcem zębatym (na kluczyk), z zabezpieczeniem samozaciskowym, uchwyt dodatkowy z przedłużeniem, ogranicznik głębokości (na życzenie w kartonie). 41

42 Wiercenie i wkręcanie Wyposażenie Uchwyty szybkomocujące Nazwa Mocowanie 1 1. Uchwyt szybkomocujący Super, odporny na działanie udaru z zabezpieczeniem samozaciskowym Zakres mocowania Typ Nr kat. 1/2-20 UNF 1,0-13 mm KC 13-1/2 Super SI Uchwyt szybkomocujący Pierścień metalowy 1/2-20 UNF 1,0-10 mm KC 10-1/2 M Uchwyt szybkomocujący Pierścień metalowy, odporny na działanie udaru 1/2-20 UNF 1,5-13 mm KC 13-1/2 MI , 4 4. Uchwyt szybkomocujący Pierścień metalowy, odporny na działanie udaru ze szczękami mocującymi HW 1/2-20 UNF 1,5-13 mm KC 13-1/2 M Uchwyt szybkomocujący Pierścień metalowy, odporny na działanie udaru ze szczękami mocującymi HW, jednoczęściowy, przeznaczony do maszyn z automatyczną blokadą wrzeciona 1/2-20 UNF 1,5-13 mm KC 13-1/2 AMI Automatic-Lock Uchwyt szybkomocujący 3/8-24 UNF 1,0-10 mm KC 10-3/ Uchwyt szybkomocujący Pierścień metalowy, odporny na działanie udaru 3/8-24 UNF 1,5-13 mm KC 13-3/8 MI Uchwyty wiertarskie z wieńcem zębatym Nazwa Mocowanie 1 1. Uchwyt wiertarski z wieńcem zębatym z kluczykiem Zakres mocowania Typ Nr kat. 1/2-20 UNF 1,5-13 mm CC 13-1/ , 3 2. Uchwyt wiertarski z wieńcem zębatym z kluczykiem, z zabezpieczeniem samozaciskowym 5/8-16UN- 3B 3-16 mm CC 16-5/8 S Uchwyt wiertarski z wieńcem zębatym z kluczykiem, za zabezpieczeniem samozaciskowycm Kegel B mm CC 16 - B

43 Wiercenie i wkręcanie 01 Uchwyty wiertarskie z wieńcem zębatym Nazwa Typ Nr kat Trzpień stożkowy do uchwytów wiertarskich z wieńcem zębatym CC 16-B18 i stożkiem Morse'a MK3 A-B 18/MK Kluczyk do CC Kluczyk do CC 16 CK - CC 13-1/ CK - CC 16-5/ Uchwyty dodatkowe Nazwa Dane techniczne Typ Nr kat. 1, 2 1. Uchwyt dodatkowy do kołnierza mocującego Ø 43 mm, długość 185 mm 2. Uchwyt dodatkowy do kołnierza mocującego Ø 43 mm, długość 230 mm AH - 43/ AH - 43/ , 4 3. Uchwyt dodatkowy do kołnierza mocującego Ø 57 mm, długość 230 mm, teleskopowo wysuwany do 325 mm 4. Uchwyt dodatkowy do kołnierza mocującego Ø 57 mm, długość 275 mm, teleskopowo wysuwany do 380 mm AH - 57/ AH - 57/ Adaptery Nazwa Mocowanie Typ Nr kat Adapter do nasadek sześciokątnych AD-3/8 FF 4-kąt 3/8 AC-3/8-1/ Adapter Szybkowymienny uchwyt bitów do IDC/IWC 4-kąt 1/2 AD-1/2 -BIT 1/ Nasadki sześciokątne Nazwa Mocowanie Typ Nr kat. 1, 2, 3, 4 1. Nasadka sześciokątna z pierścieniem magnetycznym, do adaptera AD-3/8 FF do nasadek sześciokątnych, DRC, PDC, DRP 16 ET FF 2. Nasadka sześciokątna z pierścieniem magnetycznym, do adaptera AD-3/8 FF do nasadek sześciokątnych, DRC, PDC, DRP 16 ET FF 3. Nasadka sześciokątna z pierścieniem magnetycznym, do IDC, IWC i do adaptera AD-1/2 FF do nasadek sześciokątnych DRP 20 ET FF, DRP 20-2 E FF 4. Nasadka sześciokątna z pierścieniem magnetycznym, do IDC, IWC i do adaptera AD-1/2 FF do nasadek sześciokątnych DRP 20 ET FF, DRP 20-2 E FF 4-kąt 3/8 SW 10/3/8 FF kąt 3/8 SW 13/3/8 FF kąt 1/2 SW 17/1/ kąt 1/2 SW 19/1/

44 Wiercenie i wkręcanie Wyposażenie Wszystko doskonale zorganizowane Systainer z funkcją sortowania wyposażenia W nowym Systainerze PROTOOL można odpowiednio przechowywać urządzenie, nasadki, narzędzia i inne wyposażenie systemowe. Systainer stanowi również doskonałe zabezpieczenie na czas transportu. Wszystko jest przejrzyście posortowane i gotowe do użycia. W Systainerze znajdzie się też miejsce na dodatkowy akumulator oraz ładowarkę. Opakowanie systemowe: kasetka SYS-Case Nazwa Wyposażenie, zawartość Typ Nr kat. 1, 2 1. Zestaw wierteł SYS-Case HSS 19 szlifowanych wierteł precyzyjnych HSS: Ø 1-10 mm z krokiem 0,5 mm DB HSS SET D x Zestaw wierteł SYS-Case HSS (Cobalt) 19 szlifowanych wierteł precyzyjnych HSS Co: Ø 1-10 mm z krokiem 0,5 mm SYS Case HSS Co 19x Zestaw wierteł SYS-Case HW Universal 7 wierteł uniwersalnych (węgliki spiekane) Ø 4, 5, 2x6, 8, 10, 12 mm DB UNI HW SET D4-127x Zestaw bitów SYS-Case Bit Torx Kasetka zawierająca 31 elementów 1 magnetyczny uchwyt bitów 1/4,, po 3 bity TX 10, TX 15 po 6 bitów TX 20, TX 25, TX 30 po 3 bity TX 40, TX 50 SDB SET TX 31x Zestaw bitów SYS-Case Bit Uni Kasetka zawierająca 31 elementów 1 magnetyczny uchwyt bitów 1/4,; 2x PH 1, 2x PH 2, 2x PH 3; 2x PZ 1, 2x PZ 2, 2x PZ 3; 2x TX 10, 2x TX 15, 2x TX 20, 2x TX 25, 2x TX 30, 2x TX 40; 1x LS 0,6 x 4,5, 1x LS 1 x 5,5, 1x LS 1,2 x 6,5; 1x HEX 4; 1x HEX 5; 1x HEX 6 SDB SET Uni 31x SYS-Case Zestaw nasadek sześciokątnych 5 nasadek sześciokątnych SW 8, 3/8, 10, 12, 13; uchwyt 4-kątny 3/8 SW 3/8 SET x SYS-Case Zestaw nasadek sześciokątnych 5 nasadek sześciokątnych, 10, 13, 16, 17, 19 uchwyt 4-kątny 1/2 SW 1/2 SET x

45 Wiercenie i wkręcanie 01 Zestaw wierteł koronowych Nazwa Wyposażenie, zawartość Typ Nr kat Wiertła koronowe w Systainerze 12-elementowy zestaw z 7 uniwersalnymi wiertłami koronowymi Wiertła koronowe: Ø 22, 29, 35, 44, 51, 64, 68 mm. 2 uchwyty do wierteł koronowych, 2 wiertła centrujące, sprężyna wyrzutowa HS BI-METAL SET 7x Zestaw wierteł z uchwytem okrągłym Nazwa Wyposażenie, zawartość Typ Nr kat Wiertła Wiertła HSS do drewna ze szpicem centrującym Kasetka zawierająca 5 wierteł: Ø mm DB WOOD HSS SET x Wiertła spiralne Ø mm L2 mm L1 mm Nr kat. Ø mm L2 mm L1 mm Nr kat. Wiertła spiralne do drewna z gwintowanym szpicem samocentrującym. Nadają się do wiercenia głębokich otworów pod pręty gwintowane i elementy dla połączeń krokwi. Precyzyjnie wykonane. Z jednym nożem górnym i jednym ostrzem skrawającym. Uchwyt okrągły: D6, uchwyt 6 mm Uchwyt sześciokątny: D7 do 8 mm, uchwyt 6,9 mm D9 do 10 mm, uchwyt 8,4 mm D12 do 18 mm, uchwyt 8,9 mm D20 do 32 mm, uchwyt 10,6 mm Statywy wiertarskie patrz Rozdział ZOBO str L 1 L Zestaw wierteł spiralnych 6 wierteł w kasecie drewnianej Ø 8, 10, 12, 14, 16, 18 x 230 mm Ø 10, 12, 14, 16, 18, 20 x 320 mm Ø 10, 12, 14, 16, 18, 20 x 460 mm Ø 10, 12, 14, 16, 18, 20 x 600 mm AB SET szt. AB SET szt. AB SET szt. AB SET szt

46 Młotowiertarki do wszelkich zastosowań Lekka młotowiertarka 18 PLUS Ważąca tylko 1.7 kg zawodniczka wagi muszej, którą z łatwością wykonuje się także prace ponad głową. Ta młotowiertarka jest idealną maszyną do wiercenia otworów pod kołki. Obojętne, czy w betonie z wykorzystaniem pneumatycznego mechanizmu udarowego, czy w murze bez udaru. Tak więc RHP 18 stanowi dobre rozwiązanie dla wszystkich prac, w których chodzi o wywiercenie wielu otworów w krótkim czasie, jak np. przy mocowaniu systemu izolacji cieplnej (WDVS). Uniwersalna: CHP 26 PLUS Dzięki mocnej i ergonomicznej konstrukcji w kształcie litery L młotowiertarka CHP 26 z funkcją podkuwania jest idealną towarzyszką w czasie codziennych prac montażowych. Wiercenie, wiercenie udarowe, wkręcanie czy lekkie prace wymagające podkuwania to wszechstronne urządzenie potrafi wszystko. Można nim zarówno wiercić otwory pod kołki, jak i otwory w drewnie lub - dzięki trybowi podkuwania - usuwać stare płytki ze ścian i podłóg. CHP 26 jest rozwiązaniem dla tych, którzy w codziennej pracy wykonują wiele różnych zadań. Pakiet mocy: CHP 45 MAX Operując wyjątkową energią pojedynczego udaru 10 J młotek wiercąco-kujący CHP 45 jest idealnym narzędziem do ciężkich prac na placu budowy. Wykonywanie otworów o średnicy 45 mm lub wiercenie wiertłami koronowymi o średnicy 90 mm w betonie to domena CHP 45. Z łatwością radzi sobie także z dłutowaniem lub wybijaniem szczelin dzięki swojej masywnej aluminiowej obudowie przekładni oraz uchwytowi SDS-max. CHP 45 MAX trwałe, wyczynowe narzędzie i największe osiągnięcia na budowie. 46

47 Wiercenie i wkręcanie 01 Adapter AD-SDS-plus/FastFix do uchwytu narzędziowego CENTROTEC / uchwytu wiertarskiego FastFix Nr kat Adapter AD-SDS-plus 1/2-20 UNF Nr kat RHP 18 PLUS CHP 26 PLUS Waga musza wśród młotowiertarek Idealnie nadaje się do wykonywania w trybie pracy ciągłej otworów pod kołki lub prac ponad głową. Znakomity postęp prac dzięki uderzeniom na minutę. Wkręcanie i wykręcanie wkrętów dzięki funkcji zmiany kierunku obrotów w prawo/w lewo. Elektronika z przyciskiem do płynnego zwiększania prędkości obrotowej. Zakres dostawy: uchwyt dodatkowy z ogranicznikiem głębokości, przewód zasilający dł. 4 m; w Systainerze. Dane techniczne RHP 18 PLUS Moc znamionowa 550 W Obroty (bieg jałowy) min -1 Udar min -1 Ø wierc. w betonie 18 mm Ø wierteł koronowych - Ø wierc. w stali 13 mm Uchwyt narzędziowy SDS-plus Energia pojedynczego udaru 1,7 J Ciężar 1,7 kg Nr kat. w Systainerze Młotowiertarka z funkcją podkuwania/2 kg Zastosowania: wiercenie udarowe, wiercenie, skuwanie, wkręcanie i wykręcanie. Duża wydajność wiercenia przy małej sile docisku dzięki pneumatycznemu mechanizmowi udarowemu. Funkcja zmiany obrotów w prawo/ w lewo. Elektronika z przyciskiem do płynnego zwiększania prędkości obrotowej. Skuwanie z pomocą pneumatycznego mechanizmu udarowego i blokady włącznika. Zakres dostawy: uchwyt dodatkowy z ogranicznikiem głębokości, przewód zasilający dł. 4 m; w Systainerze z magazynkiem w pokrywie. Dane techniczne CHP 26 PLUS Moc znamionowa 800 W Obroty (bieg jałowy) min -1 Udar min -1 Ø wierc. w betonie 26 mm Ø wierteł koronowych 68 mm Ø wierc. w stali 13 mm Uchwyt narzędziowy SDS-plus Energia pojedynczego udaru 3,2 J Ciężar 2,9 kg Nr kat. w Systainerze Wszystko doskonale zorganizowane Systainer z funkcją sortowania wyposażenia. Każdy element ma swoje miejsce. W nowym Systainerze PROTOOL można przechowywać urządzenie, narzędzia i inne wyposażenie. Systainer stanowi również doskonałe zabezpieczenie na czas transportu. Także systemowe opakowanie SYS-Case znajdzie w Systainerze swoje miejsce. 47

48 Młotowiertarki Wyposażenie do RHP 18 PLUS oraz CHP 26 PLUS. Wiertła do młotowiertarek z mocowaniem SDS-plus Ø mm L1 mm L2 mm Nr kat. Dłuższa żywotność Spirala MS5 redukuje obciążenie rąk drganiami wytwarzanymi w czasie wiercenia udarowego. Bez gromadzenia się zwiercin Spirala MS5 redukuje obciążenia skrętne i zapewnia optymalne usuwanie zwiercin z otworu. Większa szybkość wiercenia Spirala MS5 optymalnie przenosi energię udaru młotowiertarki. Większa odporność na pękanie Spirala MS5 posiada wzmocniony rdzeń i zaokrąglone przejścia pomiędzy stopniami. 1 L 1 L , , Zestaw wierteł w SYS-Case do młotowiertarek Nazwa Wyposażenie, zawartość Typ Nr kat Zestaw wierteł SDS-plus 7 wierteł SDS-plus Ø 5, 6, 8 mm; dł. 110 mm Ø 6, 8, 10, 12 mm; dł. 160 mm SDS-plus SET 7x Długość Dłuta SDS-plus Nazwa Szerokość Typ Nr kat. całkowita 1. Dłuto szpiczaste 250 PC SDS-plus Dłuto płaskie wąskie FC SDS-plus 20 x Wycinak do bruzd GC SDS-plus 22 x Dłuto płaskie szerokie 5. Dłuto do skuwania płytek SC SDS-plus 40 x TC SDS-Plus 40x Adapter Nazwa Typ Nr kat Adapter Pasuje do CHP 26 PLUS/RHP 18 PLUS/CHP 2 EQ. Do mocowania uchwytów wiertarskich z gwintem 1/2-20 UNF. Do wiercenia w drewnie i stali. Praca bez funkcji podkuwania. Uchwyt bitu 1/4 z uchwytem sześciokątym do wkręcania. Uchwyty wiertarskie patrz str. 42. AD-SDS-plus 1/2-20 UNF

49 Młotek wiercąco-kujący Pakiet mocy CHP 45 MAX. Wiercenie i wkręcanie 01 CHP 45 MAX Wytrzymały młotek na budowę Idealny stosunek ciężaru do mocy pozwala na szybki postęp pracy, bez zmęczenia. Opatentowany układ tłumienia wibracji eliminuje obciążenie nimi użytkownika. Idealne narzędzie do podkuwania ze względu na energię pojedynczego udaru wynoszącą 10 J. Mocna aluminiowa obudowa pozwala na eksploatację narzędzia w trudnych warunkach budowy. Dla bezpieczeństwa w razie zablokowania się wiertła urządzenie wyposażono w dynamiczne sprzęgło przeciążeniowe. Specjalna lampka informuje o zużyciu szczotek węglowych na 8 godzin przed koniecznością ich wymiany. Wskaźnik konserwacji Na 8 godzin przed odłączeniem szczotek węglowych zapala się czerwona lampka. Dzięki temu masz wystarczająco dużo czasu na wykonanie odpowiednich czynności z zakresu konserwacji. Dane techniczne CHP 45 MAX Moc znamionowa W Obroty (bieg jałowy) min -1 Udar min -1 Ø wierc. w betonie 45 mm Ø wierteł koronowych 90 mm Ø wierc. w stali - Uchwyt narzędziowy SDS-max Energia pojedynczego udaru 10 J Ciężar 5,9 kg Nr kat. w Systainerze Zakres dostawy: uchwyt dodatkowy z ogranicznikiem głębokości, przewód zasilający dł. 4 m; w Systainerze Maxi. Element tłumiący Tłumienie wibracji na poziomie 8.8 m/s 2 pozwala pracować bez zmęczenia. 49

50 Wkrętarka DuraDrive do suchej zabudowy Wkręca, wkręca i wkręca... DuraDrive wyznacza nowe standardy Żadna wkrętarka nie jest w stanie dorównać jej żywotnością i wytrzymałością. Siłę napędową zapewnia silnik EC z elektronicznym układem włączania i wyłączania, co gwarantuje maksymalną żywotność i doskonałą sprawność. Wkrętarki DuraDrive są wyposażone w cały szereg unikatowych rozwiązań. Jednym z najbardziej innowacyjnych jest funkcja Start/ Stop: silnik pracuje tylko na czas wkręcania i to nawet bez naciskania włącznika głównego. DuraDrive są dostępne z zasilaniem akumulatorowym i sieciowym. Przy zastosowaniu podajnika wkrętów praca w pojedynkę staje się bardzo łatwa: masz bowiem wolną jedną rękę. A ponadto z podajnikiem oszczędzasz dużo czasu. 50

51 Wiercenie i wkręcanie 01 Wkręcanie bez końca Czeka na Ciebie duży stos płyt gipsowokartonowych i ogromna liczba wkrętów do szybkiego wkręcenia. Żaden problem! Dzięki silnikowi EC i akumulatorowi litowo-jonowemu DuraDrive gwarantuje wysoką wydajność wkręcania. Bez zmęczenia Po zamontowaniu podajnika wyraźnie widać kolejne zalety DuraDrive. Mimo ciągłej pracy nie czujesz zmęczenia dzięki ergonomicznej konstrukcji maszyny i jej niewielkiej masie. Przykręcanie płyt sufitowych staje się dziecinnie proste. Żywotność Elektroniczny układ włączania i wyłączania oraz silnik EC zapewniają DuraDrive dużą żywotność. Dzięki temu wkrętarka będzie gotowa do pracy także w przyszłości. Innowacyjna funkcja Start/Stop Silnik pracuje tylko podczas wkręcania, a na życzenie w trybie AUTO nawet bez naciskania włącznika głównego. Funkcja ta umożliwia osadzenie większej liczby wkrętów przy jednym naładowaniu akumulatora! Silnik EC-TEC Bezszczotkowy, mocny silnik EC o ogromnej żywotności zapewnia świetną sprawność i maksymalną wytrzymałość. Technologia litowo-jonowa Z akumulatorami litowo-jonowymi uzyskujesz większą wydajność wkręcania z jednego naładowania akumulatora. Efekt pamięci? Akumulatory litowo-jonowe go nie znają! 51

52 Wkrętarka DuraDrive do suchej zabudowy Więcej wkrętów każdego dnia. Funkcja Start/Stop Ta innowacyjna funkcja czyni pracę naprawdę ekonomiczną. Start/Stop oznacza bowiem, że silnik pracuje tylko podczas wkręcania, a na życzenie w trybie AUTO nawet bez naciskania włącznika głównego. Wystarczy zamocować wkręt i przez docisk rozpocząć wkręcanie. Funkcja Start/Stop umożliwia osadzenie większej liczby wkrętów przy jednym naładowaniu akumulatora. Ponadto uciążliwe naciskanie włącznika odchodzi do lamusa! Elektroniczne wyłączanie Włączanie i wyłączanie jest zapewniane automatycznie przez elektroniczny czujnik zbliżeniowy całkowicie bez głośnego terkotania. Wydłuża to żywotność urządzenia i oszczędza nerwy. Praca na wymiar Ogranicznik głębokości montuje się bez użycia narzędzi. Regulacja głębokości jest stopniowa, co 0,1 mm. Umożliwia to wkręcanie na stałą, wybraną głębokość oraz zapewnia dobre osadzenie wkręta. Dzięki temu eliminujemy konieczność wykonywania czasochłonnych poprawek. Funkcja Start/Stop Stop Start Stop 52

53 Wiercenie i wkręcanie 01 Wolna ręka Podczas pracy z podajnikiem masz zawsze wolną jedną rękę możesz na przykład dociskać płyty gipsowo-kartonowe w czasie wkręcania lub oprzeć się dla wygodniejszej pracy pod sufitem. Podajnik umożliwia tym samym znacznie większą wydajność wkręcania. Czysta sprawa Wkręcanie w gips jest równoznaczne z pyleniem. To jednak żaden problem, gdyż podajnik można rozłożyć w kilka sekund bez używania narzędzi, co pozwala na jego szybkie i proste oczyszczenie. Bez przeszkód Opatentowany system zapewnia precyzyjne i pewne prowadzenie taśm z wkrętami, pozwalając na płynną pracę, bez zbędnych przerw. Można stosować wszystkie typowe taśmy z wkrętami o długości od 25 do 55 mm. Pozwala to na łatwe dostosowanie wkrętarki z podajnikiem do różnych zadań. Gwarantowana trwała niezawodność Agresywny pył gipsowy to codzienne wyzwanie dla każdej wkrętarki stosowanej w trakcie suchej zabudowy. Testy pracy ciągłej wkrętarki DuraDrive w ekstremalnych warunkach komory pyłowej wykazały jej pełną sprawność nawet po milionie cykli wkręcania. Można więc stwierdzić, że niezawodność działania i wytrzymałość DuraDrive są zagwarantowane nawet w najtrudniejszych warunkach. Lekka, a daje tyle możliwości! Długość konstrukcyjna (mm) Masa (kg) PROTOOL DWC DEC LI Konkurent A Konkurent B Konkurent C (urz. sieciowe) 340 mm 1,9 kg 2,1 kg 2,6 kg 1,9 kg 53

54 Wkrętarka DuraDrive do suchej zabudowy Doskonałe osiągi bez wysiłku. DuraDrive DWC DEC LI oraz DWP 4000 DEC Do klasycznej suchej zabudowy Szybkie i lekkie narzędzia umożliwiają mocowanie płyt gipsowo-kartonowych na konstrukacjach metalowych i drewnianych w najkrótszym czasie. Dzieje się tak dzięki wysokiej liczbie obrotów przy seryjnych połączeniach wkrętowych w klasycznej suchej zabudowie. Wkrętarka akumulatorowa DWC DEC LI Akumulator litowo-jonowy zapewniający jeszcze większą wydajność wkręcania na jedno ładowanie. DuraDrive DWC DEC LI Wersja specjalna do konstrukcji drewnianych / wykańczania wnętrz DuraDrive z wydajnym akumulatorem 18 V. Pakiet siły o wysokim momencie obrotowym sprawdza się doskonale podczas skręcania konstrukcji drewnianych i płyt wiórowych oraz mocowania płyt gipsowo-włóknowych. Wkrętarka sieciowa DWP 4000 DEC Ruchomy przewód bez problemu dopasowuje się do każdej pozycji pracy. 54

55 Wiercenie i wkręcanie 01 Podajnik AF 55-DWP/DWC Nr kat DuraDrive DWC DEC LI/DuraDrive DWP 4000 DEC Zestawy DuraDrive Wkrętarka DuraDrive do suchej zabudowy Precyzyjny, nieulegający zużyciu układ elektronicznego wyłączania zapewnia dokładną głębokość wkręcania i długą żywotność urządzenia. Funkcja Start/Stop oszczędzająca energię - na życzenie bez naciskania włącznika głównego. Żywotny bezszczotkowy silnik EC o znakomitym stopniu sprawności i maksymalnej wytrzymałości. Możliwość szybkiego zamontowania podajnika bez użycia narzędzi. Zakres dostawy: 2 akumulatory, ładowarka, ogranicznik głębokości, zaczep do paska, hak do rusztowań, magnetyczny uchwyt bitów, bit; w Systainerze. Akumulatorowa DuraDrive DWC DEC LI dodatkowo Akumulator litowo-jonowy zapewniający jeszcze większą wydajność wkręcania na jedno ładowanie akumulatora. Sieciowa DuraDrive DWP 4000 DEC dodatkowo Elastyczny przewód dopasowuje się do danej pozycji roboczej. Zakres dostawy: ogranicznik głęb., zaczep do paska, hak do rusztowań, magnetyczny uchwyt bitów, bit, w kartonie. Zakres dostawy DWC DEC LI SET: DuraDrive DWC DEC LI z podajnikiem, długi bit. Nr kat Dane techniczne DWC DEC LI Napięcie/poj. akumulatora 10,8 V Li-Ion 3,0 Ah Obroty (bieg jałowy) min -1 Moment obr. twardy/miękki 14/3 Nm Uchwyt narzędziowy 1/4 Ciężar z ogranicznikiem głęb. 1,7 kg (z akum.) Ciężar z podajnikiem 1,9 kg (z akum.) Nr kat Dane techniczne DWP 4000 DEC Moc znamionowa 400 W Obroty (bieg jałowy) min -1 Moment obr. twardy/miękki 14/6 Nm Uchwyt narzędziowy 1/4 Ciężar z ogranicznikiem głęb. 1,5 kg Ciężar z podajnikiem 1,8 kg Nr kat Zakres dostawy DWP 4000 DEC SET: DuraDrive DWP 4000 DEC z podajnikiem, długi bit; w Systainerze. Nr kat

56 Wkrętarka DuraDrive do suchej zabudowy Doskonałe osiągi bez wysiłku. Podajnik AF 55-DWP/DWC Nr kat NOWOŚĆ! DuraDrive DWC DEC LI Wkrętarka DuraDrive do suchej zabudowy Precyzyjny, nieulegający zużyciu układ elektronicznego wyłączania zapewnia dokładną głębokość wkręcania i długą żywotność urządzenia. Funkcja Start/Stop oszczędzająca energię - na życzenie bez naciskania włącznika głównego. Żywotny bezszczotkowy silnik EC o znakomitym stopniu sprawności i maksymalnej wytrzymałości. Możliwość szybkiego zamontowania podajnika bez użycia narzędzi. Akumulator litowo-jonowy zapewniający jeszcze większą wydajność wkręcania na jedno ładowanie akumulatora. Zestawy DuraDrive Zakres dostawy DWC DEC LI SET: DuraDrive DWC DEC LI z podajnikiem, 2 x długi bit. Nr kat Dane techniczne DWC DEC LI Napięcie/poj. akumulatora 18 V Li-Ion 3.0 Ah Obroty (bieg jałowy) min -1 Moment obr. twardy/miękki 18/7 Nm Uchwyt narzędziowy 1/4 Ciężar z ogranicznikiem głęb. 1,9 kg (z akum.) Ciężar z podajnikiem 2,1 kg (z akum.) Nr kat Zakres dostawy: 2 akumulatory, ładowarka, ogranicznik głębokości, zaczep do paska, hak do rusztowań, magnetyczny uchwyt bitów, bit; w Systainerze. 56

57 Wiercenie i wkręcanie 01 Nazwa, wyposażenie Typ Nr kat Podajnik (do wkrętów o długości od 25 do 55 mm na taśmie, masa 0,3 kg) do wkrętarek do suchej zabudowy PROTOOL DWC i DWP Podajnik, 1 bit PH2 długi AF 55-DWP/DWC Ładowarka BC Akumulator 10,8 V/3.0 Ah Li-Ion do DRC 12-4 TEC LI, PDC 12-4 TEC LI, DWC DEC LI BP Ah Li-Ion Akumulator 18 V/3.0 Ah Li-Ion do DRC 18-4 TEC LI, PDC 18-4 TEC LI, DWC DEC LI BP Ah Li-Ion Bit 3 długie bity do podajnika PH2-AF-55 3x , 6 6. PZ2-AF-55 3x Uchwyt bitów BH-DWC/DWP Wkręty do szybkiego montażu, na taśmie wkrętów w kartonie, gwint drobnozwojowy DWS C FT 3,9x x , 9, 10, DWS C FT 3,9x x Wkręty do szybkiego montażu, na taśmie wkrętów w kartonie, gwint grubozwojowy DWS C CT 3,9x x DWS C CT 3,9x x

58 58 Renowacja Wydajniejsza renowacja z RenoFix PROTOOL.

59 Szlifierka RenoFix RGP 3 63 RenoFix RGP E 66 Szlifierka do renowacji RenoFix RGP E 70 RenoFix RGP E

60 Renowacja Znakomity system dla efektywnej pracy. Materiał Zastosowanie Tynk Usuwanie tynków mineralnych ze ścian i elewacji Usuwanie twardych (cementowych) tynków ze ścian i elewacji Zeszlifowywanie tynku miękkiego Usuwanie tynku na bazie żywic syntetycznych Klej Usuwanie kleju do płytek Usuwanie elastycznego kleju do podłóg z PCW lub z drewna Usuwanie resztek kleju z jastrychu Beton Szlifowanie świeżego betonu Oszlifowywanie starych, zwietrzałych powierzchni betonowych Szorstkowanie gładkich powierzchni betonu Szlifowanie bardzo twardego betonu (B35 i twardszego) Zeszlifowywanie nierówności na starym betonie Farba Usuwanie farb lateksowych i olejnych z tynku Usuwanie powłok farb z tynku Usuwanie farb z podłóg drewnianych Usuwanie farb do betonu z powierzchni betonowych Usuwanie elastycznych powłok ochronnych Powłoki Usuwanie malarskich powłok ochronnych z betonu Usuwanie bitumu Usuwanie powłok poliuretanowych Usuwanie nierówności z posadzek jastrychowych Usuwanie powłok z żywic epoksydowych Usuwanie odspojonych mas szpachlowych Inne Oszlifowywanie płytek terazzo Oszlifowywanie granitu Nadawanie chropowatości gładkim powierzchniom elementów ceramicznych i płytek 60

61 Beton, tynk, klej, farbę i inne stare powłoki często bardzo trudno jest usunąć. Pracując ręcznie lub klasycznymi maszynami, takimi jak młot kująco-wiercący, dłuto czy zwykła szlifierka kątowa, bardzo trudno o pożądane rezultaty. Dlatego opracowaliśmy PROTOOL RenoFix kwartet maszyn stworzony do najtrudniejszych wyzwań związanych z renowacją. Fasady, ściany, podłogi czy sufity żaden problem. Szlifierki RenoFix, głowice diamentowe oraz frezy do renowacji szybko i gruntownie usuwają stare powłoki. Dla każdego urządzenia PROTOOL oferuje odpowiedni odkurzacz VCP, dzięki czemu praca jest łatwa, czysta i bezpieczna. Renowacja 02 Szlifierka z osprzętem diamentowym RGP 3 Szlifierka z osprzętem diamentowym RGP E Szlifierka do renowacji RGP E Szlifierka do renowacji RGP E DIA Hard DIA Abrasiv HW Grob HW Fein DIA STONE DIA Hard DIA Abrasiv DIA Thermo DIA UNI SZ FZ DIA Hard DIA Abrasiv DIA THERMO DIA UNI HW Grob HW Fein SZ FZ DIA Hard DIA Abrasiv DIA THERMO DIA UNI HW u u U u U u u U u u u U u U u U u U u U u U u U U U u U U u U U U U u U U u U u u u U u u u U u U u U u u U u u u u u U U u U U u u U U u u U u u U U U U U u U U U U u U U U U U U u U u u U U U U u u u u U u u U u u u u u u U U u u u U U u u U U U U U u u u U u u u U u u u u U U U u u U U u u u U u U u U u u u u u U U U U U U U U u u U U u u U u U U u u U u U u U u U U U u U U u U u U u u u u u U U u U U U = bardzo dobrze się nadaje u = dobrze się nadaje Nadaje się do powierzchni o wielkości przedstawionej w porównaniu. 61

62 Renowacja Wydajniejsza renowacja z RenoFix PROTOOL. Walka z twardymi przeciwnikami. Beton, płytki, tynk, klej, farba i inne powłoki często trudno jest usunąć. Pracując ręcznie lub klasycznymi maszynami, takimi jak młot wiercąco-kujący, dłuto czy zwykła szlifierka kątowa ciężko uzyskać pożądane rezultaty. Dlatego opracowaliśmy PROTOOL RenoFix kwartet maszyn stworzony do najtrudniejszych wyzwań związanych z renowacją. Elewacje, ściany, podłogi czy sufity żaden problem. Szlifierki RenoFix, tarcze diamentowe i frezy do renowacji szybko i gruntownie usuwają stare powłoki. Doskonałe rozwiązania systemowe. Nasz system renowacyjny działa optymalnie w połączeniu z odkurzaczami PROTOOL. Szlifierki do renowacji są wspomagane przez nową generację odkurzaczy VCP 260 i VCP 480 o wysokiej wydajności odsysania. Więcej informacji na temat naszych odkurzaczy i bogatego zakresu wyposażenia do nich znajdziesz od str. 78 Porównanie metod wykazuje przewagę: za pomocą RenoFix PROTOOL pracujesz szybciej i bardziej precyzyjnie,niż przy użyciu klasycznych metod. Przy usuwaniu tynku z powierzchni jednego metra kwadratowego, RenoFix RGP 80 zapewnia dwukrotnie większą szybkość pracy niż młot wiercąco-kujący. RenoFix oszczędza nie tylko 50 % Twojego czasu pracy przy usuwaniu rozmaitych materiałów z powierzchni ścian. Dzięki wydajnemu systemowi odsysania, oszczędzasz także czas potrzebny na czyszczenie miejsca pracy. 62

63 Szlifierka RenoFix RGP 3 As do wnęk i schodów. Renowacja 02 Nie zna przeszkód. Szlifierka RGP 3 sprawdza się szczególnie w trudnodostępnych miejscach. We wnękach, narożach czy na stopniach schodów wyjątkowy system szlifowania oraz zdejmowany wieniec szczotkowy czynią z RGP 3 prawdziwą specjalistkę. Za pomocą diamentowych narzędzi można wygodnie usuwać nawet najtwardsze materiały. Wyposażona w zestaw tarcz szlifierskich z ostrzami z węglików spiekanych, usuwa także elastyczne materiały takie jak: ochronne powłoki malarskie, farby lateksowe i olejne. Bez problemu! Zwarta budowa oraz zdejmowany bez użycia narzędzi wieniec szczotkowy zapewniają możliwość pracy blisko krawędzi w trudnodostępnych miejscach. Czyste powietrze. Osłona ssąca z wieńcem szczotkowym gwarantuje wydajne odsysanie pyłu, zapewniając dobrą widoczność oraz czyste powietrze podczas pracy. Elastyczne powłoki. Usunięcie starych powłok ochronnych z elastycznych materiałów przed zastosowaniem nowych pokryć najczęściej wymaga dużo czasu i trudu. Bardzo niska temperatura topnienia tych powłok powoduje, że konwencjonalne narzędzia szlifierskie zaklejają się nimi i stają się niezdatne do użytku. Tarcze szlifierskie z krawędziami skrawającymi z węglików spiekanych, stosowane w RGP 3, uzyskują w tych pracach bardzo dobre efekty: powłoka jest rozrywana i zrywana. Zaklejone tarcze szlifierskie wskutek zbyt dużego wzrostu temperatury można szybko i łatwo oczyścić drucianą szczotką, przywracając im funkcjonalność. 63

64 Szlifierka RenoFix RGP 3 z osprzętem diamentowym As do wnęk i schodów. Osłona ssąca DC-RGP 3 Nr kat Wieniec szczotkowy BC-RGP 3 Nr kat Klucz specjalny Torx T 20 Nr kat RenoFix RGP 3 RenoFix RGP 3 w zestawie Szlifierka do prac blisko krawędzi Pewne przyleganie do powierzchni i łatwe operowanie narzędziem dzięki trzem tarczom szlifierskim. Praca blisko krawędzi i w narożach dzięki zdejmowanemu (bez użycia narzędzi) wieńcowi szczotkowemu. Prosta wymiana tarcz dzięki blokadzie wrzeciona. Dobra widoczność obrabianej powierzchni i czyste powietrze dzięki przyłączu do odsysania pyłu. Optymalna obsługa dzięki dodatkowej rękojeści VIBRASTOP z płaszczem poliuretanowym. Idealne narzędzie do stosowania w trudnodostępnych miejscach (nad głową, w narożach, przy krawędziach, itp.) dzięki zwartej konstrukcji i wąskiemu silnikowi. Tak prosto dobierzesz odpowiedni zestaw RGP: Na sąsiedniej stronie wybierz odpowiednią do określonego zastosowania głowicę narzędziową. Podany numer artykułu obejmuje maszynę w zestawie, składającym się ze szlifierki RGP 3 z wybraną głowicą narzędziową, osłonę ssącą, klucz T 20 i dodatkową rękojeść VIBRASTOP, w Systainerze. Opisy pasujących odkurzaczy znajdziesz na stronie 78. Dane techniczne RGP 3 Moc znamionowa 750 W Obroty na biegu jałowym min -1 Średnica tarczy szlifierskiej 35/44 mm Gwint wrzeciona M4 LH Przyłącze do odsysania pyłu 27 mm Ciężar 3,5 kg Nr kat Zakres dostawy: Osłona ssąca, klucz specjalny T 20, dodatkowa rękojeść VIBRASTOP, w Systainerze. 64

65 Renowacja 02 Tarcze szlifierskie Nazwa Typ Nr kat. 1. Tarcze szlifierskie Komplet 3 diamentowych tarcz szlifierskich DIA HARD HARD. D 44 / 35 3 szt. Do zeszlifowywania twardego starego betonu, żywic epoksydowych z twardego podłoża oraz powłok i farb z betonu. Zestaw 2. Zestaw RGP RenoFix RGP 3 z kompletem tarcz szlifierskich RGP 3 DIA DIA HARD. Osłona ssąca, klucz specjalny HARD T 20 i dodatkowa rękojeść VIBRASTOP, w Systainerze. Tarcze szlifierskie Nazwa Typ Nr kat. 1. Tarcze szlifierskie Komplet 3 diamentowych tarcz szlifierskich DIA ABRASIV Abrasiv. D 44 / 35 3 szt. Do szlifowania materiałów o dużej zawartości piasku; jastrychu, świeżego betonu, piaskowca i betonu komórkowego, do usuwania klejów z jastrychu. Zestaw 2. Zestaw RGP RenoFix RGP 3 z kompletem tarcz szlifierskich RGP 3 DIA DIA ABRASIV. Osłona ssąca, klucz specjalny ABRASIV T 20 i dodatkowa rękojeść VIBRASTOP, w Systainerze Tarcze szlifierskie Nazwa Typ Nr kat. 1. Tarcze szlifierskie Komplet 3 tarcz szlifierskich z grubym HW GROB nasypem węglików spiekanych Grob. D 44 / 35 3 szt. Do usuwania elastycznych powłok, klejów z tynków, grubych i starych warstw farby, tynku oraz gipsu z konstrukcji drewnianych. Zestaw 2. Zestaw RGP RenoFix RGP 3 z kompletem tarcz szlifierskich RGP 3 HW z grubym nasypem z węglików spiekanych GROB GROB. Osłona ssąca, klucz specjalny T 20 i dodatkowa rękojeść VIBRASTOP, w Systainerze. Tarcze szlifierskie Nazwa Typ Nr kat. 1. Tarcze szlifierskie Komplet 3 tarcz szlifierskich z drobnym HW FEIN nasypem z węglików spiekanych Fein. D 44 / 35 3 szt. Do usuwania elastycznych powłok, klejów z tynków, grubych i starych warstw farby, tynku oraz gipsu z konstrukcji drewnianych. Zestaw 2. Zestaw RGP RenoFix RGP 3 z kompletem tarcz szlifierskich RGP 3 HW z drobnym nasypem z węglików spiekanych FEIN FEIN. Osłona ssąca, klucz specjalny T 20 i dodatkowa rękojeść VIBRASTOP, w Systainerze. 65

66 Szlifierka RenoFix RGP E As z osprzętem diamentowym. Błyszczy na dużych powierzchniach. Szlifierka RGP E to as do usuwania powłok z dużych powierzchni. Idealnie dostosowana do diamentowego osprzętu prędkość obrotowa umożliwia szybkie usuwanie betonu, jastrychu i powłok z twardych podłoży. Segment odchylany bez użycia narzędzi umożliwia pracę blisko krawędzi. Dzięki opatentowanej spirali odciągowej możliwe jest uzyskanie doskonałych wyników odsysania. Bezpośrednio przy ścianie. Odchylany bez użycia narzędzi segment pozwala na pracę blisko krawędzi. Specjalny ogranicznik zapobiega uszkodzeniom ścian i krawędzi. Wydajne odsysanie pyłu. Doskonałe wyniki odsysania oraz gwarantowana praca bez pyłu dzięki opatentowanej spirali odciągowej. 4,5 4 3,5 3 2,5 2 1,5 1 0,5 0 Koszt usunięcia 1 kg materiału ( ) PROTOOL Konkurent A Konkurent B Konkurent C Lepiej Zeszlifowany materiał na 1 tarczę (kg) PROTOOL Konkurent A Konkurent B Konkurent C Lepiej Dzięki segmentom o wysokości 7 mm oraz optymalnie dobranym mieszankom diamentów PROTOOL oferuje narzędzia robocze o dłuższej żywotności, które pozwalają znacznie szybciej osiągnąć zamierzony efekt pracy. Przykładowo przy użyciu tarcz diamentowych RenoFix można uzyskać nawet trzykrotnie wyższą wydajność niż w przypadku tarcz innych producentów. Za pomocą optymalnego systemu, składającego się z maszyny, wyposażenia i odkurzacza VCP można znacznie zredukować koszty w przeliczeniu na kg usuwanego materiału. RenoFix stanowi bezkonkurencyjnie wydajny system, pozwalając zaoszczędzić Twój czas i pieniądze. 66

67 Renowacja 02 Wygodna praca. Dodatkowa rękojeść tłumiąca wibracje powoduje ich znaczną redukcję, chroniąc ręce użytkownika przed zmęczeniem. Pozycję dodatkowej rękojeści dopasowuje się do różnych warunków pracy szybko i bez konieczności użycia narzędzi. Rękojeść tę można nawet całkowicie złożyć. Umożliwia to dotarcie narzędziem na przykład pod rury grzewcze. Stół prowadzący zapewnia równoległe prowadzenie szlifierki po obrabianej powierzchni i umożliwia dodatkowo nastawienie pożądanej głębokości obróbki. Zawsze szczelnie. Wskutek nierówności podłoży i różnych wysokości segmentów, pomiędzy wieńcem szczotkowym a materiałem mogą powstawać luki. Dlatego PROTOOL opracował wyjątkowy system, który temu przeciwdziała. Wieniec szczotkowy automatycznie dopasowuje się do szlifowanej powierzchni i płynnie reaguje na różne wysokości segmentów. Dzięki temu nie powstają żadne luki pomiędzy materiałem a wieńcem szczotkowym i skuteczność odsysania jest zawsze znakomita. Inteligentna elektronika. Nowa elektronika cyfrowa zapewnia doskonałe funkcje zabezpieczające i sterujące. Łagodny rozruch umożliwia powolny wzrost prędkości obrotowej po uruchomieniu maszyny. Dla zagwarantowania jej optymalnej żywotności jest ona wyposażona w system kontroli temperatury, który zapewnia stały nadzór w czasie eksploatacji. Zabezpieczenie przed samoczynnym uruchomieniem szlifierki po przerwie w dopływie prądu zwiększa bezpieczeństwo jej użytkowania. Aby wznowić pracę maszyny konieczne jest jej ponowne włączenie. 67

68 Szlifierka RenoFix RGP E As z osprzętem diamentowym. Stół prowadzący GT-RGP 130 Nr kat Wieniec szczotek BC-RGP 130 Nr kat RenoFix RGP E RenoFix RGP E w zestawie As z osprzętem diamentowym. Szlifierka o idealnej prędkości obrotowej do stosowania narzędzi diamentowych. Szybki postęp prac dzięki silnikowi o mocy W. Możliwa praca bezpośrednio przy ścianie dzięki odchylanemu segmentowi. Szybka i pewna praca wzdłuż ściany dzięki zintegrowanemu ogranicznikowi. Skuteczne odsysanie i automatyczne uszczelnienie dzięki wieńcowi szczotkowemu. Optymalne operowanie narzędziem i zachowanie stateczności na podłogach, ścianach i sufitach. Rękojeść dodatkowa VIBRASTOP o regulowanej pozycji bez użycia narzędzi. Stół prowadzący umożliwia równoległe prowadzenie szlifierki po powierzchni oraz regulację głębokości obróbki. Tak prosto dobierzesz odpowiedni zestaw RGP: Na sąsiedniej stronie wybierz odpowiednią do określonego zastosowania głowicę narzędziową. Podany numer katalogowy obejmuje szlifierkę w zestawie, składającym się z RenoFix RGP E z wybraną głowicą narzędziową, zestaw kołnierzy mocujących i klucz otworowy do śrub czołowych, w Systainerze. Opisy pasujących odkurzaczy znajdziesz na stronie 78. Dane techniczne RGP E Moc znamionowa W Obroty na biegu jałowym min -1 Ø narzędzia 130 mm Gwint wrzeciona D25/M14 Przyłącze do odsysania pyłu Ø 36 mm Ciężar 3,8 kg Nr kat Zakres dostawy: Stół prowadzący, zestaw kołnierzy mocujących, klucz otworowy do śrub czołowych, w Systainerze. Odpo wiednią głowicę narzędziową należy wybrać w postaci zestawu posiadającego swój numer katalogowy. 68

69 Szlifierka RenoFix RGP E Wyposażenie Renowacja 02 Tarcza diamentowa Nazwa Typ Nr kat. 1. Tarcza diamentowa Tarcza diamentowa Ø 130 mm, średnica DIA HARD Hard do wewnętrzna 25/22,2 mm RGP 130 twardych podłoży Do zeszlifowywania twardego starego betonu, żywic epoksydowych z twardego podłoża oraz powłok i farb z betonu. Zestaw 2. Zestaw RGP RenoFix RGP E z tarczą diam. RGP E DIA HARD-RGP 130. Klucz otworowy do śrub DIA HARD czołowych i zestaw kołnierzy moc., w Systainerze. Tarcza diamentowa Nazwa Typ Nr kat. 1. Tarcza diamentowa Abrasiv Tarcza diamentowa Ø 130 mm, średnica wewnętrzna 25/22,2 mm DIA ABRASIV- RGP 130 Do szlifowania mat. o dużej zawartości piasku; jastrychu, świeżego betonu, piaskowca i betonu komórkowego. Zestaw 2. Zestaw RGP RenoFix RGP E z tarczą diam. RGP E DIA ABRASIV-RGP 130. Klucz otw. do śrub DIA ABRASIV czołowych i zestaw kołnierzy moc., w Systainerze. Tarcza diamentowa Nazwa Typ Nr kat. 1. Tarcza diamentowa Tarcza diamentowa Ø 130 mm, średnica DIA STONE Stone do wewnętrzna 25/22,2 mm RGP 130 kamieni Do bardzo twardych materiałów i twar dego betonu (twardszego od B35). Zestaw 2. Zestaw RGP RenoFix RGP E z tarczą diam. RGP E DIA STONE-RGP 130. Klucz otw. do śrub DIA STONE czołowych i zestaw kołnierzy moc., w Systainerze. Tarcza diamentowa Nazwa Typ Nr kat. 1. Tarcza diamentowa Thermo Tarcza diamentowa Ø 130 mm, średnica wewnętrzna 25/22,2 mm DIA THERMO- RGP 130 Do zeszlifowywania materiałów termoelastycznych z betonu, jastrychu, itp. Zestaw 2. Zestaw RGP RenoFix RGP E z tarczą diam. RGP E DIA THERMO-RGP 130. Klucz otworowy do śrub DIA THERMO czołowych i zestaw kołnierzy moc., w Systainerze. Tarcza diamentowa Nazwa Typ Nr kat. 1 Tarcza diamentowa Uni Tarcza diamentowa Ø 130 mm, średnica wewnętrzna 25/22,2 mm DIA UNI- RGP 130 Do usuwania farb i klejów z podłóg drewnianych. Zestaw 2. Zestaw RGP RenoFix RGP E z tarczą diamentową RGP E DIA UNI-RGP 130. Klucz otworowy do śrub DIA UNI czołowych i zestaw kołnierzy mocujących, w Systainerze. 69

70 Szlifierka do renowacji RenoFix RGP E Multitalent do ścian, sufitów i podłóg. As uniwersalny. Szlifierka do renowacji RGP E jest multitalentem w obróbce średnio dużych i dużych powierzchni. Dzięki bogatemu wyposażeniu może bez trudu zdzierać zarówno twarde, jak i miękkie materiały. Doskonała do obróbki podłóg, ścian oraz sufitów szybko i łatwo usuwa kleje, farby, powłoki malarskie, tynki syntetyczne, beton komórkowy czy piaskowiec. Uniwersalna. Dzięki bogatej ofercie wyposażenia oraz regulacji prędkości obrotowej, szlifierkę RGP E można wykorzystywać do bardzo różnych zastosowań. Przy użyciu tylko jednej maszyny można obsłużyć prawie całą budowę. Praca jak marzenie! Błyskawiczny postęp pracy dzięki silnikowi o mocy W. Cyfrowa elektronika umożliwia stałą prędkość obrotową oraz łagodny start maszyny, co zapewnia wyższe bezpieczeństwo i komfort pracy. Bezpieczne usuwanie pleśni. Efektem ubocznym stosowania szczelnych okien jest w coraz większym stopniu rozwój grzybów pleśniowych. Od pewnego poziomu ich nagromadzenia mogą one powodować problemy zdrowotne, jak np. alergie. Dlatego nieodzowne jest całkowite usunięcie grzybów pleśniowych. W odróżnieniu od innych metod służących do tego celu, można to bezpiecznie przeprowadzić przy użyciu szlifierek PROTOOL do renowacji w połączeniu z odpowiednimi odkurzaczami. Pleśń zostaje usunięta niemal bez rozpraszania pyłu w otoczeniu. Unika się w ten sposób dodatkowego zanieczyszczenia powietrza i obciążenia dla zdrowia. 70

71 Renowacja 02 Osłona ssąca DC-RGP 80 Nr kat RenoFix RGP E RenoFix RGP E w zestawie Uniwersalna szlifierka do renowacji: ścian, sufitów, podłóg Uniwersalna szlifierka do renowacji, cechująca się idealną prędkością obrotową dla obróbki miękkich materiałów, z możliwością stosowania także osprzętu DIA. Kompaktowa, poręczna i wydajna dzięki silnikowi o mocy W. Stała prędkość obrotowa pod obciążeniem dzięki elektronice z tachogeneratorem. Ochrona silnika przed przeciążeniem dzięki kontroli temperatury uzwojenia. Szybkość pracy dostosowywana do rodzaju obrabianego materiału dzięki elektronicznej regulacji obrotów. Bezpieczne prowadzenie płynnej regulacji wysokości pierścienia oporowego. Praca z podłączonym odkurzaczem przemysłowym zapewnia dobrą widoczność obrabianej powierzchni i czyste powietrze. Optymalna obsługa dzięki dodatkowej rękojeści VIBRASTOP z płaszczem poliuretanowym. Spokojna praca bez wibracji dzięki tłumieniu drgań. Tak prosto dobierzesz odpowiedni zestaw RGP: Na sąsiedniej stronie wybierz odpowiednią do określonego zastosowania głowicę narzędziową. Podany numer katalogowy obejmuje szlifierkę w zestawie, składającym się RenoFix RGP E z wybraną głowicą narzędziową, kluczem inbusowym 4 i dodatkową rękojeścią VIBRASTOP, w Systainerze. Opisy pasujących odkurzaczy znajdziesz na stronie 78. Dane techniczne RGP E Moc znamionowa W Obroty na biegu jałowym min -1 Ø narzędzia 80 mm Gwint wrzeciona 2 x M5 Przyłącze do odsysania pyłu Ø 36 mm Ciężar 3,2 kg Nr kat Zakres dostawy: Dodatkowa rękojeść VIBRASTOP, klucz inbusowy 4, w Systainerze. Odpowiednią głowicę roboczą należy wybrać w postaci zestawu posiadającego swój numer katalogowy. 71

72 Szlifierka do renowacji RenoFix RGP E Wyposażenie Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica z 12 pierścieniami frezującymi HW SZ-RGP narzę dziowa z zębem szpiczastym. Do twardych tynków, pozostałości klejów oraz tynków na bazie żywic syntetycznych. W wyniku obróbki uzyskuje się bardziej chropowate podłoże. 2. Frezy pierścieniowe Frezy pierścieniowe HW z zębem szpiczastym. HW-SZ Frezy zamienne do SZ-RGP 80. W skład zestawu wchodzą tarcze dystansowe oraz elementy mocujące. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową SZ-RGP 80. RGP E Dodatkowa rękojeść VIBRASTOP oraz klucz SZ inbusowy 4, w Systainerze Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica z 12 frezami pierścieniowymi HW FZ-RGP narzę dziowa z zębem płaskim. Do miękkich tynków i świeżego betonu, pozostałości klejów oraz malarskich powłok ochronnych. W wyniku obróbki uzyskuje się bardziej gładkie podłoże. 2. Frezy pierścieniowe Frezy pierścieniowe HM z zębem płaskim. HW-FZ Frezy zamienne do FZ-RGP 80. W skład zestawu wchodzą tarcze dystansowe oraz elementy mocujące. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową FZ-RGP 80. RGP E Dodatkowa rękojeść VIBRASTOP oraz klucz FZ inbusowy 4, w Systainerze Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzę dziowa Głowica z tarczą diamentową hart do materiałów twardych. DIA HARD- RGP 80 Do zeszlifowywania twardego starego betonu, żywic epoksydowych z twardego podłoża oraz powłok i farb z betonu. 2. Tarcza Tarcza zamienna do głowicy narzędziowej DIA HARD diamentowa DIA HARD-RGP 80. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E DIA HARD-RGP 80. Osłona ssąca i dodatkowa DIA HARD rękojeść VIBRASTOP oraz klucz inbusowy 4, w Systainerze. Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica z tarczą diamentową Abrasiv. DIA ABRASIV narzę dziowa RGP 80 Do szlifowania materiałów o dużej zawartości piasku; jastrychu, świeżego betonu, piaskowca i betonu komórkowego, do usuwania klejów z podłóg jastrychowych. 2. Tarcza diamentowa Tarcza zamienna do głowicy narzędziowej DIA ABRASIV-RGP 80. DIA ABRASIV- 80 Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E DIA ABRASIV-RGP 80. Osłona ssąca i dodatkowa DIA ABRASIV rękojeść VIBRASTOP oraz klucz inbusowy 4, w Systainerze. 72

73 Renowacja 02 Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzędziowa Głowica narzędziowa z tarczą diamentową THERMO. DIA THERMO- RGP Do usuwania materiałów termoelastycznych z powierzchni betonowych, jastrychu itp. 2. Tarcza diamentowa Tarcza zamienna do głowicy narzędziowej DIA THERMO-RGP 80. DIA-THERMO Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową DIA THERMO-RGP 80. Dodatkowa rękojeść VIBRASTOP i klucz imbusowy 4, w Systainerze. RGP E DIA THERMO Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzę dziowa Głowica narzędziowa z tarczą diamentową Uni. DIA UNI- RGP 80 Do usuwania farb i miękkich powłok ze wszystkich podłoży. 2. Tarcza Tarcza zamienna do głowicy roboczej DIA UNI diamentowa DIA UNI-RGP 80. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E DIA UNI-RGP 80. Dodatkowa rękojeść DIA UNI VIBRASTOP oraz klucz inbusowy 4, w Systainerze. Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzę dziowa Głowica narzędziowa z grubym nasypem z węglików spiekanych Grob. HW GROB- RGP 80 Do usuwania elastycznych powłok, klejów z miękkiego tynku, grubych i starych warstw farby, klejów z miękkich tynków oraz tynków i gipsu z konstrukcji drewnianych. Zestaw 2. Tarcza HW Tarcza zamienna do głowicy narzędziowej HW GROB HW GROB-RGP Zestaw RGP RGP E z głowicą narzędziową RGP E HW GROP-RGP 80. Dodatkowa rękojeść HW GROB VIBRASTOP oraz klucz inbusowy 4, w Systainerze. Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica robocza HM Fein. HW FEIN narzędziowa RGP 80 Do usuwania elastycznych powłok, klejów z miękkiego tynku i gipsu z konstrukcji drewnianych oraz do szorstkowania powierzchni tworzyw sztucznych wzmocnionych włóknem szklanym. Zestaw 2. Tarcza HW Tarcza zamienna do głowicy narzędziowej HW FEIN HW FEIN-RGP Zestaw RGP RGP E z głowicą narzędziową RGP E HW FEIN-RGP 80. Dodatkowa rękojeść HW FEIN VIBRASTOP oraz klucz inbusowy 4, w Systainerze. 73

74 Szlifierka do renowacji RenoFix RGP E Uniwersalna do dużych powierzchni. As na dużych płaszczyznach. Szlifierka do renowacji RGP E dzięki średnicy narzędzi Ø 150 mm oraz bogatemu wyposażeniu zapewnia szybki postęp prac na dużych powierzchniach. W połączeniu z nowym systemem prowadzenia można nią komfortowo usuwać jastrych, powłoki czy pozostałości kleju z dużych powierzchni podłogowych. RGP 150 jest prawdziwych asem w obróbce podłóg. Pewne prowadzenie. Ergonomicznie ukształtowany uchwyt w kształcie litery D zapewnia doskonałą pozycję roboczą oraz niewielkie przenoszenie drgań na ręce. Dzięki temu RGP E można prowadzić pewnie na wszystkich płaszczyznach. Precyzyjne ustawienia. Regulacja wysokości pierścienia oporowego pozwala optymalnie ustawić wydajność szlifowania. Eliminuje to konieczność wykonywania poprawek. Wygodne prowadzenie po podłodze. System prowadzący pozwala na wygodną obróbkę podłóg. Konstrukcja prowadnicy umożliwia sterowanie siłą docisku w celu zapewnienia optymalnego szlifowania. Wygodna obróbka ścian. Balanser zapewnia kompensację masy maszyny, co ogromnie ułatwia trzymanie i prowadzenie urządzenia podczas pracy przy obróbce ścian. 74

75 Renowacja 02 System prowadzący BG-RGP 150 Nr kat Balanser BR-RGP 150 Nr kat Wieniec szczotkowy BC-RGP 150 Nr kat Ściągacz RT-RGP 150 Nr kat Klucz nasadowy FK-SW 13-RGP 150 Nr kat RenoFix RGP E RenoFix RGP E w zestawie Szlifierka do renowacji dużych powierzchni Szlifierka o idealnej prędkości obrotowej dla obróbki miękkich materiałów na dużych powierzchniach. Silna i skuteczna dzięki silnikowi o mocy W. Wygodna i bezpieczna praca dzięki uchwytowi w kształcie litery D. Skuteczne odsysanie i automatyczne uszczelnienie dzięki z wieńcowi szczotkowemu. Szczególnie spokojna praca, bez wibracji dzięki amortyzowanym uchwytom i narzędziom. Stała prędkość obrotowa pod obciążeniem dzięki elektronice z tachogeneratorem. Zabezpieczenie silnika przed przeciążeniem dzięki kontroli temperatury uzwojenia. Prędkość pracy dostosowywana do rodzaju obrabianego materiału dzięki elektronicznej regulacji obrotów. Pewne prowadzenie narzędzia dzięki płynnej regulacji wysokości pierścienia oporowego. Uchwyt do podwieszania dla pracy z balanserem. Tak prosto dobierzesz odpowiedni zestaw RGP Na sąsiedniej stronie wybierz odpowiednią do określonego zastosowania głowicę narzędziową. Podany numer artykułu obejmuje szlifierkę w zestawie, składającym się z RenoFix RGP E z wybraną głowicą narzędziową, ściągacz i klucz nasadowy, w Systainerze. Opisy pasujących odkurzaczy znajdziesz na stronie 78. Dane techniczne RGP E Moc znamionowa W Obroty na biegu jałowym min -1 Ø narzędzia 150 mm Gwint wrzeciona D 14 mm/m8 Przyłącze do odsysania pyłu Ø 36 mm Ciężar 5,5 kg Nr kat Zakres dostawy: Ściągacz, klucz nasadowy, w Systainerze. Odpowiednią głowicę narzędziową wybierz w postaci zestawu posiadającego swój numer katalogowy. 75

76 Szlifierka do renowacji RenoFix RGP E Wyposażenie Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica z 35 frezami pierścieniowymi HW SZ - RGP narzędziowa z zębem szpiczastym. Do twardych tynków, pozostałości klejów oraz tynków na bazie żywic syntetycznych. W wyniku obróbki uzyskuje się bardziej chropowate podłoże. 2. Frezy pierścieniowe 35 frezów pierścieniowych HW z zębem HW - SZ szpiczastym. Frezy zamienne do SZ-RGP 150. W zestawie tuleje prowadzące. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E SZ-RGP 150. Ściągacz oraz klucz nasadowy, SZ w Systainerze Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica z 35 frezami pierścieniowymi HW FZ - RGP narzędziowa z zębem płaskim. Do miękkich tynków i świeżego betonu, pozostałości klejów oraz malarskich powłok ochronnych. W wyniku obróbki uzyskuje się bardziej gładkie podłoże. 2. Frezy pierścieniowe 35 frezów pierścieniowych HW z zębem HW - FZ płaskim. Frezy zamienne do FZ-RGP 150. W zestawie tuleje prowadzące. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E FZ-RGP 150. Ściągacz oraz klucz nasadowy, FZ w Systainerze Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzędziowa Głowica narzędziowa z segmentami diamentowymi Hard do materiałów twardych. DIA HARD- RGP 150 Do zeszlifowywania twardego starego betonu, żywic epoksydowych z twardego podłoża oraz powłok i farb z betonu. 2. Tarcza Tarcza zamienna do głowicy narzędziowej DIA HARD diamentowa DIA HARD-RGP 150. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E DIA-RGP 150. Ściągacz oraz klucz nasadowy, DIA HARD w Systainerze. Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzędziowa Głowica narzędziowa z segmentami diamentowymi Abrasiv. DIA ABRASIV- RGP 150 Do szlifowania materiałów o dużej zawartości piasku; jastrychu, świeżego betonu, piaskowca i betonu komórkowego, do usuwania klejów z podłóg jastrychowych. 2. Tarcza diamentowa Tarcza zamienna do głowicy narzędziowej DIA ABRASIV-RGP 150. DIA-ABRASIV 150 Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową DIA ABRASIV-RGP 150. Ściągacz oraz klucz nasadowy, w Systainerze. 76

77 Renowacja 02 Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica narzędziowa Głowica narzędziowa z tarczą diamentową THERMO. DIA THERMO- RGP Do usuwania materiałów termoelastycznych z powierzchni betonowych, jastrychu itp. 2. Tarcza diamentowa Tarcza zamienna do głowicy narzędziowej DIA THERMO-RGP 150. DIA THERMO Zestaw 3. Zestaw RGP RGP E z głowicą roboczą DIA THERMO-RGP 150. Ściągacz i klucz nasadowy, w Systainerze. RGP E DIA THERMO Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica narzędziowa z tarczą diamentową DIA UNI narzędziowa Uni. RGP 150 Do usuwania farb i miękkich powłok ze wszystkich podłoży. 2. Tarcza Tarcza zamienna do głowicy narzędziowej DIA UNI diamentowa DIA UNI-RGP 150. Zestaw 3. Zestaw RGP RGP E z głowicą narzędziową RGP E DIA UNI-RGP 150. Ściągacz oraz klucz DIA UNI nasadowy, w Systainerze. Głowica narzędziowa Nazwa Typ Nr kat. 1. Głowica Głowica narzędziowa z nasypem z węglików HW-RGP narzędziowa spiekanych. Do usuwania elastycznych powłok, klejów z miękkiego tynku, grubych i starych warstw farby, klejów z miękkich tynków oraz tynków i gipsu z konstrukcji drewnianych, a także do szorstkowania powierzchni tworzyw sztucznych wzmacnianych włóknami szklanymi. Zestaw 2. Tarcza z węglików Tarcza zamienna do głowicy narzędziowej HW-150/SC spiekanych HW-RGP Zestaw RGP RGP E z głowicą narzędziową RGP E HW-RGP 150. Ściągacz oraz klucz nasadowy, HW w Systainerze

78 78 Odkurzacze Skuteczne odsysanie, czystość i bezpieczeństwo.

79 Odkurzacze uniwersalne 86 Odkurzacze montażowe 87 Odkurzacze warsztatowe 92 Wyposażenie do odkurzaczy 93 Odkurzacze budowlane

80 Odkurzacze Skuteczne odsysanie, czystość i bezpieczeństwo. VCP 170 E VCP 320 E VCP 171 E-L VCP 321 E-L VCP 260 E-L AC VCP 260 E-M AC VCP 260 E-H VCP 480 E-L AC VCP 480 E-M AC VCP 700 E-L AC VCP 700 E-M AC Obszar zastosowania Uniwersalny (garaż, dom, prywatny warsztat) U U Montaż u u U U U U Plac budowy u u U U U U U Warsztat u u u u U U U U Zastosowanie Odsysanie na mokro u U u U u u U U U U Czyszczenie U U U U U U U U U U U Odsysanie pyłów powstających przy pracy elektronarzędziami u u U U U U U U U U U Rodzaj zanieczyszczeń Większe cząstki, np. trociny U U U U Drobny pył, np. pyły betonowe u U u u U u U Pyły szkodliwe dla zdrowia, np. pył drzewny (bukowy itp.) U U U U Pyły chorobotwórcze i rakotwórcze U Ilość pyłu/minuta Małe ilości pyłu/minuta * 1) U U U U U Duże ilości pyłu/minuta * 2) U U u U U U U Pojemność zbiornika odkurzacza Mniej niż 20 l U U 20 l - 30 l U U U U U Więcej niż 40 l U U U U 80 U = nadaje się bardzo dobrze, zalecenie Protool/norma u = można stosować warunkowo * 1) = np. podczas prac z użyciem wyrzynarek i ręcznych pilarek tarczowych * 2) = np. podczas prac z użyciem frezarek do renowacji, systemu cięcia Diamant

81 Systemowe rozwiązanie Czysta praca bez pyłu. Odsysanie 03 81

82 Odkurzacze Skuteczne odsysanie, czystość i bezpieczeństwo. Pyły stanowiące ryzyko dla zdrowia Pracując w zapylonym otoczeniu, a już szczególnie w czasie pracy narzędziami powodującymi powstawanie pyłów, należy pamiętać o ochronie zdrowia! Szczególną ostrożność trzeba zachować podczas obróbki kamienia, cegły, zaprawy, betonu, jastrychu czy tynku, gdzie uwalniane są pyły zawierające kwarc (dwutlenek krzemu) w postaci cząstek wnikających do płuc. Pyły te klasyfikowane są jako niebezpieczne dla zdrowia. U osób narażonych na wdychanie zawieszonych w powietrzu cząstek krystalicznego dwutlenku krzemu stwierdzono poważne zagrożenie zachorowaniem na raka płuc. W konsekwencji choroba ta uznawana jest za chorobę zawodową. Dlatego w interesie własnego zdrowia należy dbać o czystość powietrza w sytuacjach, gdy powstawanie pyłów pochodzenia mineralnego, a więc zawierających kwarc, jest nieuniknione (np. przy obróbce kamienia, murów, zapraw, betonu, jastrychu, tynku itd.). Zawsze należy posługiwać się odkurzaczem sprawdzonym, dopuszczonym do tego rodzaju zastosowań, względnie odkurzaczem bezpiecznym. Klasy pyłu zgodnie z normą EN , Załącznik AA (wyciąg) L (Low) Rodzaj pyłu Maks. współczynnik przepuszczania pyłu (badanie) 1 % Pyły o wart. granicznych > 1 mg/m 3 (materiał filtra) Usuwanie pyłu Zabezpieczenie przed wydostaniem się zanieczyszczeń M (Medium) Pyły o wart. granicznych > 0,1 mg/m 3 Pyły mineralne Pyły drzewne (także buk i dąb) 0,1 % (cały odkurzacz wraz z testem filtra) niewielkie pylenie zasuwka zamykająca na czas transportu H (High) Pyły o wart. granicznych (również 0,1 mg/m 3 ) Pyły rakotwórcze Pyły zawierające zarazki chorobotwórcze 0,005 % (cały odkurzacz wraz z testem filtra) bez pylenia zasuwka zamykająca na czas transportu 82

83 Odsysanie 03 Również pyły, które nie zawierają kwarcu oraz pyły ubogie w kwarc nie są w żadnym razie obojętne dla zdrowia. Gdy poziomy najwyższych dopuszczalnych zawartości pyłów w powietrzu są przekraczane, w konsekwencji dochodzi do chorób układu oddechowego. Dlatego też należy przestrzegać wartości maksymalnych stężeń w powietrzu w środowisku pracy, określonych dla różnych pyłów i substancji. Dane te publikowane są przez instytucje kompetentne w sprawach zdrowia i higieny pracy oraz stowarzyszenia zawodowe. Stosujcie Państwo odkurzacze oraz odkurzacze bezpieczne PROTOOL, które posiadają atest do odsysania pyłów klasy L, M i H. Spełniają one wymogi normy EN 60335/ IEC 335 i posiadają znak certyfikacyjny. Ponadto: Skuteczne odsysanie służy nie tylko Państwa zdrowiu. Praca z systemem odsysania oznacza także: większe bezpieczeństwo dzięki lepszej widoczności, dłuższą żywotność elektronarzędzi (szlifierek, wiertarek itd.), mniejsze obciążenie pyłem silników i układów łożyskowych, oszczędność czasu dzięki szybszemu postępowi prac, mniejszy wysiłek potrzebny na uporządkowanie stanowiska pracy. VCP 171 E-L, VCP 321 E-L, VCP 260 E-L AC, VCP 480 E-L AC, VCP 700 E-L AC Specjaliści od odsysania pyłów o wartościach granicznych dla miejsca pracy > 1 mg/m 3. VCP 260 E-M AC, VCP 480 E-M AC, VCP 700 E-M AC Specjaliści od odsysania pyłów o wartościach granicznych > 0,1 mg/m 3. Do odsysania pyłów mineralnych, pyłów drzewnych, w tym także dębiny i buczyny. VCP 260 E-H Specjalista od odsysania pyłów o wartościach granicznych dla miejsca pracy (także 0,1 mg/ m 3 ). Do odsysania pyłów rakotwórczych oraz pyłów zawierających zarazki chorobotwórcze. 83

84 Kompaktowe odkurzacze uniwersalne i montażowe Większa pojemność użytkowa. Klasa kompaktowa ustanawia nowe standardy Jeśli dotychczas przy wyborze odkurzacza kierowali się Państwo wielkością zbiornika, to w przyszłości będziecie po prostu pytać o pojemność użytkową. Decydujące jest bowiem nie to, jak duży jest zbiornik, ale ile zanieczyszczeń może faktycznie pomieścić worek filtrujący. Odkurzacze kompaktowe VCP 170/171/ 320/321 oraz odkurzacze budowlane VCP 260/480 zapewniają w tym względzie ogromne korzyści. Filtr został umieszczony w głowicy odkurzacza. Dzięki temu worek filtrujący może się rozpościerać bez przeszkód, optymalnie wykorzystując przestrzeń wewnętrzną zbiornika. Porównaliśmy możliwości odkurzacza tradycyjnego z odkurzaczem kompaktowym PROTOOL. Klasa kompakt wykazuje wielką przewagę. Sami Państwo zobaczcie. Pojemność zbiornika: 33 l Pojemność zbiornika: 26 l Pojemność zbiornika: 17 l Pojemność użytkowa z workiem filtrującym: 8,5 l* Pojemność użytkowa z workiem filtrującym: 21 l* Pojemność użytkowa z workiem filtrującym: 11,5 l* * Pyły mieszane na budowach: kamień, tynk, beton, masa szpachlowa, piasek... Porównanie z konkurencją: Pojemność użytkowa worka filtrującego w stosunku do objętości zbiornika. Pojemność użytkowa w % 0 % 10 % 20 % 30 % 40 % 50 % 60 % 70 % A B C D Test: pył mieszany na placu budowy (kamień, tynk, beton, szpachla, piasek,...) A do D: konkurenci 84

85 Odsysanie 03 Wydajne Dzięki jednostopniowej turbinie o wysokiej wydajności, kompaktowe odkurzacze VCP sprawdzają się doskonale w trudnych warunkach profesjonalnego użytkowania. Podciśnienie rzędu 240 mbar oraz przepływ l/min zapewniają optymalne wyniki podczas czyszczenia lub współpracy z elektronarzędziami. Kompaktowe i mobilne W czasie transportu odkurzaczy na plac budowy, przenoszenia ich po schodach i wchodzenia z nimi po drabinach na rusztowania, szybko docenia się zalety niewielkich urządzeń PROTOOL. Nie mają one żadnych przeszkadzających krawędzi czy kantów, są niewielkie, zgrabne i wyposażone w ergonomiczny uchwyt, co w sumie zapewnia lekki i wygodny transport. Gniazdko wtykowe dla elektronarzędzia i automatyka włączania/wyłączania z opóźnieniem pełnego rozruchu. Łagodny start zapobiega gwałtownemu wzrostowi poboru prądu przy rozpoczynaniu pracy i w efekcie problemowi z bezpiecznikami. Odkurzacz także wyłącza się z opóźnieniem. Dzięki temu po zakończeniu pracy znajdujące się w wężu ssącym pozostałości pyłów i wiórów automatycznie usuwane są na dobiegu turbiny. Pakiet antystatyczny Zapobiega gromadzeniu się ładunków elektrostatycznych na narzędziu roboczym i w wężu ssącym, a tym samym przeciwdziała nieprzyjemnym wyładowaniom elektrostatycznym i osadzaniu się zanieczyszczeń. Regulacja siły ssania Pozwala dostosować wydajność odsysania do konkretnej sytuacji. Dzięki temu narzędzia szlifierskie oraz ssawki nie przywierają do gładkich podłoży. Filtr z włókniny filtracyjnej PET, do której nie przylegają zanieczyszczenia. Włókninę tę można prać, jest ona niezwykle trwała, co obniża znacząco koszty eksploatacji. Duże koła z metalową osią łatwo i pewnie poruszają się po nierównym podłożu. Prosta wymiana worka filtrującego, naturalnie bez używania narzędzi! Duża oszczędność czasu i nerwów. Dwuścienny worek filtrujący jest wytrzymały i odporny na rozerwanie. Dzięki nowemu rozwiązaniu konstrukcyjnemu worek filtrujący optymalnie rozwija się w zbiorniku. Zapewnia to maksymalne wykorzystanie pojemności, zmniejsza częstotliwość wymiany worków, a w związku z tym także koszty eksploatacji. 85

86 Kompaktowe odkurzacze uniwersalne i montażowe Większa pojemność użytkowa. Worek filtrujący dwuścienny do VCP 170 E Nr kat do VCP 320 E Nr kat Worek filtrujący Longlife do VCP 320 E Nr kat Filtr fałdowy do VCP 170 E/320 E Nr kat Filtr do zasysania na mokro do VCP 170 E/320 E Nr kat Odkurzacze uniwersalne VCP 170 E/VCP 320 E Zestawy Uniwersalne odkurzacze kompaktowe Maksymalna pojemność użytkowa z workiem filtrującym dzięki innowacyjnej konstrukcji. Duża wydajność odsysania i natężenie przepływu powietrza dzięki jednostopniowej, wysokoefektywnej turbinie. Funkcja odmuchiwania z zamknięciem na tylnej ściance urządzenia. Elektroniczna kontrola poziomu napełnienia zbiornika przy zasysaniu płynów. Uchwyt na kabel sieciowy i wąż wygoda podczas transportu; całość zajmuje niewiele miejsca podczas przechowywania. Gniazdo zasilające z automatyką włączania/wyłączania. VCP 320 E SET Longlife VCP 320 E z workiem filtrującym Longlife VCP 170 E SET BAU VCP 320 E SET BAU z zestawem do czyszczenia na budowę : wąż ssący DHC 36 x 3 m, rura uchwytowa z regulacją siły ssania, rura przedłużająca ze stali nierdzewnej, ssawka uniwersalna, ssawka szczelinowa, szczotka okrągła pędzelkowa. Zakres dostawy VCP 170 E: wąż ssący Ø 27 mm x 3,5 m z obracanymi złączkami, dwuścienny worek filtrujący, w kartonie. Zakres dostawy VCP 320 E: wąż ssący Ø 27 mm x 3,5 m z obracanymi złączkami, dwuścienny worek filtrujący, w kartonie. Dane techniczne VCP 170 E Pobór mocy W Przepływ powietrza maks l/min Podciśnienie 240 mbar Pojemność zbiornika 17 l Powierzchnia filtra cm 2 Maks. moc przyłącz. gniazda wtyk W Przewód zasilający 5,5 m Ciężar 9,4 kg Nr kat Dane techniczne VCP 320 E Pobór mocy W Przepływ powietrza maks l/min Podciśnienie 240 mbar Pojemność zbiornika 32 l Powierzchnia filtra cm 2 Maks. moc przyłącz. gniazda wtyk W Przewód zasilający 5,5 m Ciężar 9,9 kg Nr kat VCP 170 E SET BÜRO VCP 320 E SET BÜRO z zestawem do czyszczenia biuro : wąż ssący DHC 36 x 3 m, rura uchwytowa z regulacją siły ssania, rura przedłużająca ze stali nierdzewnej, ssawka COMBI, ssawka szczelinowa, ssawka do tapicerki.

87 Odsysanie 03 Worek filtrujący dwuścienny do VCP 171 E-L Nr kat do VCP 321 E-L Nr kat Worek filtrujący Longlife do VCP 321 E-L Nr kat Filtr fałdowy L włóknina filtracyjna PET do VCP 171 E-L/321 E-L Nr kat Filtr do zasysania na mokro do VCP 171 E-L/321 E-L Nr kat Odkurzacze montażowe VCP 171 E-L/VCP 321 E-L Zestawy Świetne do współpracy z elektronarzędziami Jak w przypadku VCP 170 E/VCP 320 E oraz dodatkowo: Regulacja siły ssącej w celu dostosowania intensywności odsysania do różnych narzędzi i powierzchni. Narzędzia szlifierskie czy ssawki nie przyklejają się do gładkich powierzchni. Seryjny pakiet antystatyczny zapobiega elektryzowaniu się odkurzacza. Kółka z hamulcem postojowym zapewniają stabilność odkurzacza także podczas transportu lub na rusztowaniu. Atest L, umożliwiający stosowanie odkurzacza w przypadku odsysania pyłów szkodliwych dla zdrowia o wartościach MAK > 1 mg/m 3. VCP 321 E-L SET Longlife VCP 321 E-L z workiem filtrującym Longlife VCP 171 E-L SET BAU VCP 321 E-L SET BAU z zestawem do czyszczenia na budowę : wąż ssący DHC 36 x 3 m, rura uchwytowa z regulacją siły ssania, rura przedłużająca ze stali nierdzewnej, ssawka uniwersalna, ssawka szczelinowa, ssawka okrągła pędzelkowa. Zakres dostawy VCP 171 E-L: wąż ssący antystatyczny Ø 27 mm x 3,5 m z obracanymi złączkami, dwuścienny worek filtrujący, w kartonie. Zakres dostawy VCP 321 E-L: wąż ssący antystatyczny Ø 27 mm x 3,5 m z obracanymi złączkami, dwuścienny worek filtrujący, w kartonie. Dane techniczne VCP 171 E-L Pobór mocy W Przepływ powietrza maks l/min Podciśnienie 240 mbar Pojemność zbiornika 17 l Powierzchnia wkładu filtrującego cm 2 Maks. moc przyłącz. gniazda wtyk W Przewód zasilający 7,5 m Ciężar 9,4 kg Nr kat Dane techniczne VCP 321 E-L Pobór mocy W Przepływ powietrza maks l/min Podciśnienie 240 mbar Pojemność zbiornika 32 l Powierzchnia wkładu filtrującego cm 2 Maks. moc przyłącz. gniazda wtyk W Przewód zasilający 7,5 m Ciężar 9,9 kg Nr kat VCP 171 E-L SET BÜRO VCP 321 E-L SET BÜRO z zestawem do czyszczenia biuro : wąż ssący DHC 36 x 3 m, rura uchwytowa z regulacją siły ssania, rura przedłużająca ze stali nierdzewnej, ssawka COMBI, ssawka do tapicerki, ssawka szczelinowa. 87

88 Doskonałe na budowę Nowe odkurzacze o dużej pojemności z funkcją automatycznego oczyszczania filtra. Stała moc ssania Dzięki funkcji oczyszczania AUTOclean filtr czyszczony jest automatycznie co 10 sekund. Zapewnia to stałą moc ssania w odkurzaczu. Przerwy w pracy, będące konsekwencją czyszczenia filtra głównego należą już do przeszłości również w przypadku czynności, przy których powstają duże ilości pyłu, np. podczas frezowania tynku lub kleju do płytek. Podwozie typu offroad Wytrzymałe podwozie ze stalową osią i nisko umiejscowiony punkt ciężkości zapewniają optymalne utrzymywanie toru jazdy oraz stabilność odkurzacza także na nierównym podłożu. Schody i progi nie stanowią już problemu. Kółka odporne na ścieranie sprawiają, że w razie potrzeby nowe odkurzacze VCP można wykorzystać również w czystym i zdecydowanie mniej surowym otoczeniu, np. podczas układania posadzek. Większa pojemność zbiornika Dzięki inteligentnemu połączeniu techniki napędowej i filtracyjnej w głowicy odkurzacza, cały pojemnik można wykorzystać na kurz (pojemność zbiornika brutto = pojemność zbiornika netto). Zalety są dostrzegalne gołym okiem: zwarta konstrukcja pozwala pracować bez opróżniania pojemnika znacznie dłużej, niż ma to miejsce w przypadku odkurzaczy o konstrukcji tradycyjnej. To oszczędność czasu, pieniędzy i nerwów. Turbina o wysokiej wydajności Dzięki ciśnieniu 240 mbar i przepływowi rzędu l/min, jednostopniowa turbina w odkurzaczach VCP 260 i VCP 480 zapewnia odpowiednią moc ssania. Czyszczenie natychmiastowe jako program specjalny Uruchamiany ręcznie program, podczas którego filtr główny jest poddawany trzem kolejnym impulsom czyszczącym. Praktyczne rozwiązanie Na odkurzaczu można wygodnie postawić Systainer lub inne chwilowo nieużywane akcesoria. Powierzchnia odkurzacza chroni odłożone tam wyposażenie przed ewentualnym ześlizgnięciem. Systainer można także przymocować do odkurzacza na stałe przy pomocy specjalnego adaptera (wyposażenie dodatkowe). 88

89 Odsysanie 03 Natężenie przepływu Tradycyjny worek filtrujący Worek filtrujący SELFclean AUTOclean Praca przerywana Zapylenie drobnym pyłem mineralnym. Zasada ogólna: im drobniejszy jest pył, tym szybciej spada przepływ. Czas Długie cykle pracy dzięki funkcji AUTOclean Rewolucyjna technologia automatycznego oczyszczania okazuje swą przydatność przede wszystkim w przypadku długich cykli pracy. Moc ssania pozostaje zachowana aż do zapełnienia pojemnika po brzegi. Dla zapewnienia bezpiecznej utylizacji zaleca się worki jednorazowe PROTOOL. W przypadku krótkich cykli pracy z częstymi przerwami, jak np. podczas pracy z zastosowaniem ręcznych pilarek tarczowych lub wyrzynarek, dobrze sprawdza się nowy worek filtrujący SELFclean. Skorupa zanieczyszczeń, która tworzy się na filtrze, strząsana jest przy każdej przerwie w pracy, co również pozwala zachować moc ssania na prawie niezmienionym poziomie. Utylizacja z zastosowaniem worków filtrujących jest jak zawsze czysta i łatwa. Autostart Zintegrowane gniazdo dla elektronarzędzi z funkcją automatycznego włączania uruchamia odkurzacz automatycznie, z lekkim opóźnieniem po włączeniu elektronarzędzia. Pozwala to uniknąć nagłego wzrostu poboru prądu przy rozpoczęciu pracy. Dzięki temu nawet w starszych budynkach nie dochodzi do wyłączenia bezpieczników. Systemowy porządek Konstruktorzy odkurzacza znaleźli wygodny sposób przechowywania węża i przewodu zasilającego. Proste rozwiązania, które zapewniają najwyższy komfort podczas przenoszenia, przewożenia lub przechowywania odkurzacza. Możliwość transportu Praktyczny hamulec oraz cztery zaczepy mocujące pozwalają łatwo przygotować odkurzacz do transportu. Zabezpieczona przed przewróceniem zwarta konstrukcja odkurzacza nie zajmuje dużo miejsca w pojeździe. 89

90 Doskonałe na budowę Nowe odkurzacze o dużej pojemności z funkcją automatycznego oczyszczania filtra. Worek filtrujący L + M SELFclean do VCP 260, Nr kat do VCP 480, Nr kat Worek do usuwania pyłu do VCP 260, Nr kat do VCP 480, Nr kat Wkład filtrujący L+M włóknina filtracyjna PET do VCP 260/480 Nr kat Filtr do zasysania na mokro do VCP 260/480 Nr kat NOWOŚĆ! Odkurzacze budowlane VCP 260 E-L AC/VCP 480 E-L AC Stale wysoka moc ssania dzięki funkcji automatycznego oczyszczania filtra System AUTOclean szybko oczyszcza zapchane pory filtra nie powodując przerw w pracy. Możliwe wykorzystanie całej pojemności zbiornika (26 l wzgl. 48 l) dzięki inteligentnemu połączeniu techniki filtrowania i turbiny w głowicy odkurzacza. Niezwykle wytrzymała konstrukcja na dużych kołach ze stalową osią, do stosowania na budowie. Optymalna współpraca z elektronarzędziami (gniazdko do podłączenia narzędzia, funkcja automatycznego włączania). Duża powierzchnia do odkładania elektronarzędzi i Systainerów. Możliwość instalacji dodatkowego gniazdka pod stałym napięciem. Pakiet bagażowy Praktyczna skrzynka na wyposażenie zapewnia dużo miejsca na akcesoria do odkurzacza (np. VCP D 36 SET A-BOX) lub drobne narzędzia. Specjalny pierścień pozwala wygodnie zamocować na skrzynce rurę ssącą. Dane techniczne VCP 260/480 E-L AC Pobór mocy W Przepływ powietrza maks l/min Podciśnienie maks Pa/240 mbar Pojemność zbiornika 26 l/48 l Powierzchnia filtra cm 2 Maks. moc gniazda wtyk W Przewód zasilający 7,5 m Ciężar 14,5 kg/16,9 kg Nr kat. VCP 260 E-L AC Nr kat. VCP 480 E-L AC Zakres dostawy VCP 260/480 E-L AC: wąż ssący antystatyczny DHC Ø 36 mm x 3,5 m AC z obracanymi złączkami, worek filtrujący SELFclean, worek jednorazowy, skrzynka na wyposażenie, pakiet antystatyczny, w kartonie. 90

91 Odsysanie 03 Worek filtrujący L + M SELFclean do VCP 260, Nr kat do VCP 480, Nr kat Worek do usuwania pyłu do VCP 260, Nr kat do VCP 480, Nr kat Wkład filtrujący L+M włóknina filtracyjna PET do VCP 260/480 Nr kat Filtr do zasysania na mokro do VCP 260/480 Nr kat NOWOŚĆ! Odkurzacze budowlane VCP 260 E-M AC/VCP 480 E-M AC, VCP 260 E-H Wyposażenie do VCP 260 E-H Bezpieczna alternatywa na placu budowy jak VCP 260/480 E-L AC, dodatkowo: Czujnik przepływu dla zapewnienia kontroli przepływu powietrza. Do odsysania pyłów klasy M, o wartościach MAK > 0,1 mg/m 3. VCP 260 E-H jak VCP 260/480 E-M AC, jednakże: Bez systemu oczyszczania filtra AUTOclean. Do odsysania pyłów chorobotwórczych i rakotwórczych klasy H, o wartościach MAK 0,1 mg/m 3. Zakres dostawy VCP 260/480 E-M AC: wąż ssący antystatyczny DHC Ø 36 mm x 3,5 m AC z obracanymi złączkami, worek filtrujący SELFclean, worek jednorazowy, skrzynka na wyposażenie, pakiet antystatyczny, w kartonie. Zakres dostawy VCP 260 E-H: wąż ssący antystatyczny DHC Ø 36 mm x 3,5 m AC z obracanymi złączkami, bezpieczny worek filtrujący, skrzynka na wyposażenie, pakiet antystatyczny, w kartonie. Bezpieczny worek filtrujący do VCP 260 E-H Nr kat Wkład filtrujący H do VCP 260 E-H Nr kat Dane techniczne VCP 260/480 E-M AC Dane techniczne VCP 260 E-H Pobór mocy W Pobór mocy W Przepływ powietrza maks l/min Przepływ powietrza maks l/min Podciśnienie maks Pa/240 mbar Podciśnienie maks mpa/240 mbar Pojemność zbiornika 26 l/48 l Pojemność zbiornika 26 l/48 l Powierzchnia filtra cm 2 Maks. moc gniazda wtyk W Przewód zasilający 7,5 m Ciężar 14,5 kg/16,9 kg Nr kat. VCP 260 E-M AC Nr kat. VCP 480 E-M AC Powierzchnia filtra cm 2 Maks. moc gniazda wtyk W Przewód zasilający 7,5 m Ciężar 14,5 kg Nr kat. VCP 260 E-H

92 Odkurzacze warsztatowe Z innowacyjną koncepcją usuwania pyłu. Worek filtrujący L + M dwuścienny Nr kat Worek do usuwania pyłu Nr kat Filtr fałdowy L+M Włóknina filtracyjna PET do odsysania na sucho Nr kat Odkurzacz warsztatowy VCP 700 E-L AC/700 E-M AC Odkurzacz warsztatowy z innowacyjnym systemem usuwania pyłu System AUTOclean szybko oczyszcza zapchane pory filtra nie powodując przerw w pracy. Długi czas użytkowania wkładu filtrującego z włókniny polietylenowej, do której nie przylegają zanieczyszczenia. Wygodne odsysanie pyłu powstającego w wyniku prac obróbczych dzięki gniazdku dla elektronarzędzia w odkurzaczu i automatyce jego włączania/wyłączania z łagodnym rozruchem oraz opóźnieniem wyłączenia. Wydajność odsysania dostosowywana do potrzeb dzięki płynnej regulacji siły ssania. Dane techniczne VCP 700 E-L AC/E-M AC Pobór mocy W Przepływ powietrza maks l/min Podciśnienie 230 mbar Pojemność zbiornika 70 l Powierzchnia wkładu filtrującego cm 2 Maks. moc gniazda wtyk W Przewód zasilający 7,5 m Ciężar 27 kg Nr kat. VCP 700 E-L AC Nr kat. VCP 700 E-M AC Żadnych nieprzyjemnych wyładowań elektrostatycznych dzięki seryjnemu wyposażeniu w pakiet antystatyczny. Bezpieczne użytkowanie na budowach dzięki solidnemu podwoziu na dużych kołach. Proste opróżnianie zbiornika ze stali nierdzewnej dzięki możliwości jego przechylania. Supercicha praca odkurzacza w efekcie bardzo skutecznego tłumienia dźwięków. Elektroniczna kontrola poziomu napełnienia zbiornika przy zasysaniu płynów. VCP 700 E-M dodatkowo z czujnikiem przepływu powietrza (technika sensorowa). Zakres dostawy VCP 700 E-L AC/E-M AC: wąż ssący antystatyczny Ø 36 mm x 3,5 mm z obracanymi złączkami, dwuścienny worek filtrujący, worek do usuwania pyłu, pakiet antystatyczny. Wygodne opróżnianie zbiornika Zbiornik ma dużą pojemność, a mimo to można go opróżnić szybko i wygodnie. W tym celu należy zdjąć głowicę odkurzacza i po prostu przechylić zbiornik lub całkowicie wyjąć go z podwozia. Wtedy można w czysty sposób wyładować z wnętrza napełniony pyłem worek filtrujący lub worek do usuwania zanieczyszczeń. W przypadku zasysania wody, trafia ona bezpośrednio do zbiornika. Aby wylać wodę - wystarczy przechylić zbiornik. 92

93 Odkurzacze Wyposażenie Odsysanie 03 Węże ssące Nazwa Dane techniczne Typ Nr kat. 1, 2 3, 4 1. Wąż ssący ze złączką*, obrotową Ø 27 mm x 3,5 m DH 27 x 3, Wąż ssący ze złączką*, obrotową Ø 36/32 mm x 3,0 m DHC 36 x 3, , 6 3. Wąż ssący AS ze złączką*, obrotową Ø 27 mm x 3,5 m DH-AS 27 x 3, Wąż ssący AS ze złączką*, obrotową Ø 27 mm x 7 m DH-AS 27 x Wąż ssący AS ze złączką*, obrotową Ø 36/32 mm x 3,5 m DHC-AS 36 x 3,5 AC Wąż ssący AS ze złączką*, obrotową Ø 36/32 mm x 7 m DHC-AS 36 x 7 AC Złączki do węży ssących Nazwa Dane techniczne Typ Nr kat. 1, Złączka AS* obrotowa Ø 27 mm DC-AS 27 TOOL Złączka AS* obrotowa Ø 36 mm DC-AS 36 TOOL , 5 3. Złączka AS* redukcja z Ø 36 mm na Ø 27 mm DC-AS TOOL Złączka AS do przyłącz. do odkurz., obrot. Ø 27 mm DC-AS Złączka AS do przyłącz. do odkurz., obrot. Ø 36 mm DC-AS * do przyłączania elektronarzędzi Rury Nazwa Dane techniczne Typ Nr kat Rura uchwytowa zagięta, z tworzywa, Ø 27/36 mm HT K Rura uchwytowa zagięta, ze stali nierdzewnej, Ø 27/36 mm HT M Rura przedłużająca 2-cz., z tworzywa, Ø 36 mm ET 36-VCP Rura przedłużająca 2-cz., ze stali nierdzewnej, Ø 36 mm ET 36 M 2-cz Rura przedłużająca 3-cz., ze stali nierdzewnej, Ø 36 mm ET 36 M 3-cz Ssawki Nazwa Dane techniczne Typ Nr kat Ssawka uniwersalna 4-elem., z tworzywa, z trzema wymiennymi końcówkami (do dywanów, szczotkowa, gumowa), Ø 36 mm, szerokość 270 m CN 36 UNI Ssawka COMBI z gładkim spodem, przełączana na oczyszczanie dywanów oraz twardych podłoży, Ø 36 mm, szerokość 265 m CN 36 COMBI Ssawka szczelinowa 4. Szczotka okrągła pędzelkowa z tworzywa, Ø 36 mm, długość 200 m CN z tworzywa, Ø 36 mm, D 70 mm BT Ssawka do tapicerki 6. Ssawka do podłóg z tworzywa, z wkładem szczotkowym, Ø 36 mm, szerokość 120 m ssawka przemysłowa aluminiowa, z dwiema rolkami bieżnymi i elementami szczotkowymi, Ø 36 mm, szerokość 370 mm UN CN 36/370 ALU

94 Odkurzacze Wyposażenie Zestawy do czyszczenia Nazwa Dane techniczne Typ Nr kat Zestaw do czyszczenia wąż ssący DH 36 x 3,0, rura uchwytowa z regulacją siły ssania HT K, rura przedłużająca ze stali nierdzewnej ET 36 M 2-częściowa; ssawka uniwersalna z trzema wymiennymi końcówkami CN 36 UNI, ssawka szczelinowa CN 36, ssawka okrągła pędzelkowa BT 36 VCP D 36 BAU Zestaw do czyszczenia wąż ssący DH 36 x 3,0, rura uchwytowa z regulacją siły ssania HT K, rura przedłużająca ze stali nierdzewnej ET 36 M 2-częściowa, ssawka CN 36 COMBI, ssawka do tapicerki UN 36, ssawka szczelinowa CN 36 VCP D 36 BÜRO Zestaw do czyszczenia rura uchwytowa z regulacją siły ssania HT K, rura przedłużająca ze stali nierdzewnej ET 36 M 2-cz., ssawka uniwersalna z 3 wymiennymi końcówkami CN 36 UNI, ssawka szczelinowa CN 36, ssawka do tapicerki UN 36 VCP D 36 SET Zestaw do czyszczenia rura zgięta ze stali nierdzewnej HT M, rura przedłużająca ze stali nierdzewnej ET 36 M 3-cz., ssawka szczelinowa CN 36, ssawka okrągła pędzelkowa BT 36, ssawka uniwersalna CN 36 UNI, Systainer 2 VCP SYS-Set Premium Zestaw do czyszczenia do VCP 260/480 rura uchwytowa z regulacją siły ssania HT K, rura przedłużająca ze stali nierdzewnej ET 36 M 3-cz., ssawka szczelinowa CN 36, ssawka okrągła pędzelkowa BT 36, ssawka uniwersalna CN 36 UNI, pierścień AP-A-BOX VCP D 36 SET A-BOX Filtry, worki filtrujące Nazwa Dane techniczne Pasuje do Typ Nr kat. 1, 2, 4, 5, 7 1. Worek filtrujący dwuścienny, zawartość opakowania 5 szt. VCP 170 E VCP 171 E-L FB-VCP 170 L 5 szt Worek filtrujący dwuścienny, zawartość opakowania 5 szt. VCP 320 E VCP 321 E-L FB-VCP 320 L 5 szt Worek filtrujący L + M SELFclean włóknina, zawartość opakowania 5 szt. VCP 260 E-L AC VCP 260 E-M AC od r FB-VCP 260 AC L+M 5 szt , 6 4. Worek filtrujący L + M dwuścienny, zawartość opakowania 5 szt. VCP 260 E-L VCP 260 E-M do r FB-VCP 260 L+M 5 szt Worek filtrujący L + M dwuścienny, zawartość opakowania 5 szt. VCP 450 E-L VCP 450 E-M FB-VCP 450 L+M 5 szt Worek filtrujący L + M SELFclean 7. Worek filtrujący L + M włóknina, zawartość opakowania 5 szt. dwuścienny, zawartość opakowania 5 szt. VCP 480 E-L AC VCP 480 E-M AC VCP 700 E-L AC VCP 700 E-M AC FB-VCP 480 AC L+M FB-VCP 700 L+M 5 szt Worek filtrujący L + M włóknina, zawartość opakowania 5 szt. VCP 300 E-L VCP 300 E-M FB-VCP 300 L+M 5 szt

95 Odsysanie 03 Filtry, worki filtrujące Nazwa Dane techniczne Pasuje do Typ Nr kat Worek filtrujący H bezpieczny worek filtrujący, zawartość opakowania 3 szt. VCP 260 E-H od r FB-VCP 260 H 3 szt , Worek filtrujący H bezpieczny worek filtrujący, dwuścienny z osłoną, zawartość opakowania 5 szt. VCP 260 E-H do r FB-VCP 260 H 5 szt Worek filtrujący H bezpieczny worek filtrujący, dwuścienny z osłoną, zawartość opakowania 5 szt. VCP 450 E-H FB-VCP 450 H 5 szt Worek filtrujący H bezpieczny worek filtrujący, dwuścienny z osłoną, zawartość opakowania 5 szt. VCP 450 E-H AC FB-VCP 450 H AC 5 szt Worek filtrujący Longlife filtr wstępny do bardzo drobnego pyłu VCP 320 E VCP 321 E-L LFB-VCP320/321 Longlife Worek do usuwania pyłu do gromadzenia zanieczyszczeń i usuwania ich bez pylenia, zawartość opakowania 5 szt. VCP 260 E-L AC VCP 260 E-M AC od r DB-VCP 260 AC L+M 5 szt , Worek do usuwania pyłu do gromadzenia zanieczyszczeń i usuwania ich bez pylenia, zawartość opakowania 5 szt. VCP 260 E-L VCP 260 E-M do r DB-VCP szt Worek do usuwania pyłu do gromadzenia zanieczyszczeń i usuwania ich bez pylenia, zawartość opakowania 5 szt. VCP 300 E-L VCP 300 E-M DB-VCP szt , 16, 17, Worek do usuwania pyłu do gromadzenia zanieczyszczeń i usuwania ich bez pylenia, zawartość opakowania 5 szt. VCP 450 E-L VCP 450 E-M DB-VCP szt Worek do usuwania pyłu do gromadzenia zanieczyszczeń i usuwania ich bez pylenia, zawartość opakowania 5 szt. VCP 480 E-L ACVCP 480 E-M AC DB-VCP 480 AC L+M 5 szt Worek do usuwania pyłu do gromadzenia zanieczyszczeń i usuwania ich bez pylenia, zawartość opakowania 5 szt. VCP 700 E-L AC VCP 700 E-M AC DB-VCP szt

96 Odkurzacze Wyposażenie Filtry, worki filtrujące Nazwa Dane techniczne Pasuje do Typ Nr kat Filtr fałdowy do odsysania na sucho VCP 170 E VCP 320 E FE-VCP 170/ Filtr fałdowy L włóknina filtracyjna PET VCP 171 E-L VCP 321 E-L FE-VCP 171/ , 25, 27, Filtr fałdowy L+M 23. Wkład filtrujący L+M włóknina filtracyjna PET włóknina filtracyjna PET VCP 260 E-L VCP 260 E-M do r VCP 260 E-L AC VCP 260 E-M AC od r. 2011; VCP 480 E-L AC VCP 480 E-M AC FE-VCP 260 L+M FE-VCP 260/480 AC L+M Filtr fałdowy L+M 25. Filtr fałdowy L+M włóknina filtracyjna PET włóknina filtracyjna PET VCP 300 E-L VCP 300 E-M VCP 450 E-L VCP 450 E-M VCP 700 E-L VCP 700 E-M FE-VCP 300 L+M FE-VCP 450 L+M Wkład filtrujący H włóknina filtracyjna PET VCP 260 E-H od r FE-VCP 260 H Filtr fałdowy H 28. Filtr fałdowy H włóknina filtracyjna PET VCP 260 E-H do r. 2011; VCP 450 E-H włóknina filtracyjna PET VCP 450 E-H AC FE-VCP 450 H AC FE-VCP 260 H Filtr do zasysania na mokro do zasysania cieczy VCP 170 E VCP 320 E VCP 171 E-L VCP 321 E-L WF-VCP 170/ , Filtr do zasysania na mokro do zasysania cieczy VCP 260 E-L AC VCP 260 E-M AC VCP 260 E-H od r. 2011; VCP 480 E-L AC VCP 480 E-M AC WF-VCP 260/ Filtr specjalny Longlife filtr wstępny do bardzo drobnego pyłu VCP 260 E-L VCP 260 E-M do r LF-VCP 260 LONGL Filtr specjalny Longlife filtr wstępny do bardzo drobnego pyłu VCP 450 E-L VCP 450 E-M VCP 700 E-L AC VCP 700 E-M AC LF-VCP 450 LONGL

97 Odsysanie 03 Pozostałe wyposażenie Nazwa Dane techniczne Pasuje do Typ Nr kat Uchwyt do przesuwania odkurzacza dodatkowe wyposażenie do odkurzacza VCP 480 AC VCP 480 E-L AC VCP 480 E-M AC TS-VCP 480 AC Gniazdo drugie gniazdo wtykowe (pod stałym napięciem) 3. Adapter SYS do mocowania Systainerów na odkurzaczu VCP 260 E-L AC VCP 260 E-M AC VCP 260 E-H od r. 2011; VCP 480 E-L AC VCP 480 E-M AC VCP 260 E-L AC VCP 260 E-M AC VCP 260 E-H od r. 2011; VCP 480 E-L AC VCP 480 E-M AC SC-VCP 260/480 SYS-AP VCP 260/ Pierścień do mocowania rury ssącej na odkurzaczu VCP 260 E-L AC VCP 260 E-M AC VCP 260 E-H od r. 2011; VCP 480 E-L AC VCP 480 E-M AC AP-A-BOX

98 98 Mieszarki Trwałe, ergonomiczne, mocne!

99 Mieszarki 102 Wyposażenie do mieszarek 111 Mieszarka Duo 114 Wyposażenie do mieszarki Duo

100 Mieszarki Właściwy system do każdego zastosowania. MXP 800 E MXP 1000 E EF MXP 1002 E EF MXP 1200 E EF MXP 1202 E EF MXP 1602 E EF MXP 1602 EQ DUO 10 l 20 l 30 l 40 l 50 l 60 l 70 l 80 l 90 l Pojemność mieszanych substancji niska (płynne) wysoka (lepkie/zwarte) Lepkość materiału PJ Uni Mieszadło łukowe RS Farby U U Baza wyjściowa płynna Wynik mieszania płynny Dyspersje Kleje Lakiery, lazury U U U u u U Żywice epoksydowe u u Masy szpachlowe Baza wyjściowa sypka/lepka Wynik mieszania płynny Zaprawy klejowe Masy wyrównujące Masy uszczelniające u Masy bitumiczne Tynki gotowe U Tynki Baza wyjściowa sypka/lepka Wynik mieszania zwarty Kleje do płytek Zaprawy fugowe Zaprawy Żywice epoksydowe z wypełnieniem kwarcowym Beton, jastrych 100 U = nadaje się bardzo dobrze u = nadaje się dobrze

101 Mieszanie 04 Mieszadło śmigłowe WS Mieszadło spiralne HS3L z 3 spiralami, lewe Mieszadło specjalne CS Mieszadło spiralne HS2 z 2 spiralami Mieszadło spiralne HS3R z 3 spiralami, prawe U U U U u u U u u u U U U u u U u U u U U u u u u u u U U U u U U U U u U u U 101

102 Wytrzymała mieszarka kompaktowa Do mieszania mniejszych ilości materiału, do 25 l. MXP 800 E Kompaktowa mieszarka jednobiegowa Duża skuteczność mieszania dzięki specjalnej przekładni o potrójnym przełożeniu. Długi okres użytkowania dzięki obudowie przekładni z aluminiowego odlewu ciśnieniowego. Szczególnie poręczna i optymalnie zabezpieczona dzięki uchwytowi krzyżowemu z ramą stalową. Łagodny rozbieg mieszarki przeciwdziała rozpryskiwaniu się materiału przy starcie maszyny. Elektroniczna regulacja liczby obrotów pozwala dostosować prędkość mieszania do każdego rodzaju materiału. Zestawy MXP 800 E RS2 Nr kat z mieszadłem RS2 120x600 M14 do mieszania materiałów płynnych, farb ściennych i dyspersyjnych, klejów, mas zalewowych, lakierów, zapraw bitumicznych MXP 800 E HS2 Nr kat z mieszadłem HS2 120x600 M14 do mieszanek ciągliwych, klejów do płytek, mas spoinowych, zapraw klejowych, tynków gotowych... Dane techniczne MXP 800 E Moc znamionowa 780 W Obroty na biegu jałowym min -1 Uchwyt narzędziowy M14 Kołnierz mocujący Ø 43 mm Ciężar 3,2 kg Zakres dostawy: klucz SW 17, w kartonie. Wybierając odpowiedni numer katalogowy zestawu, decydujesz o wyborze mieszadła. 102

103 Mieszarki ErgoFix Najwyższy stopień zaawansowania. Mieszanie 04 Ergonomiczne PROTOOL doprowadził do prawdziwego przełomu w kwestii ergonomii, wprowadzając mechanizm regulacji wysokości ErgoFix. ErgoFix daje możliwość łatwego dopasowania mieszarki do wzrostu użytkownika. Wpływa to na zachowanie właściwej postawy podczas pracy oraz sprawia, że praca staje się lżejsza. Trwałe Nowe mieszarki są niezwykle wytrzymałe radzą sobie z mieszaniem najcięższych materiałów, zanieczyszczeniem środowiska pracy, a także z uderzeniami i upadkami podczas transportu. Odporność tą zapewniają solidny napęd, osłony przełączników oraz stabilne, gumowe ochraniacze krawędzi. Mocne Silnik o dużej mocy w połączeniu z perfekcyjnie zaprojektowaną przekładnią zapewnia stałą moc nawet w przypadku najbardziej wymagających mieszanek, a także podczas pracy ciągłej. Dzięki takiemu połączeniu silnika i przekładni można szybko uzyskać doskonałe efekty mieszania. Najdłuższy okres żywotności jakość, która się opłaca Testy potwierdzają, że koncepcja przekładni o odpowiednich parametrach i precyzyjnym ułożyskowaniu w odlewanej ciśnieniowo obudowie wykazuje ponadprzeciętną trwałość. To sposób na uniknięcie uciążliwych i kosztownych napraw. Porównanie żywotności Lepiej PROTOOL MXP 1000 E EF W, 1 bieg Konkurent A W, 1 bieg Konkurent B W, 1 bieg Pomiar czasu żywotności przekładni w trybie pracy ciągłej aż do awarii. Obciążenie odpowiada mieszaniu ciągliwego i ciężkiego materiału. Źródło: Laboratorium badawcze PROTOOL, rok

104 Mieszarki ErgoFix Najwyższy stopień zaawansowania. Napęd o wysokiej mocy Mocny silnik z elektronicznym układem regulacji zapewnia stałą siłę podczas mieszania. Połączenie takiego silnika i wysokoobrotowej przekładni zapewnia wysoką żywotność nawet przy ciężkich i długotrwałych pracach. Stała ochrona Specjalna osłona na obudowie zapobiega przedostawaniu się wody rozpryskowej i innych zanieczyszczeń. Przełącznik zmiany biegów Maksymalna prędkość mieszania lub maksymalna moc - decyzja należy do Ciebie. Praca idzie szybciej na 2. biegu przy wyższej prędkości obrotowej. Na 1. biegu można mieszać z niską prędkością obrotową i maksymalną siłą. Lekkie prowadzenie Umieszczone równolegle uchwyty zapewniają komfortowe i łatwe prowadzenie maszyny oraz najwyższy poziom ergonomii. Dzięki gumowej powłoce uchwytów, mieszarkę można pewnie trzymać w dłoniach. Zabezpieczony uchwyt Stabilne gumowe nakładki na krawędziach uchwytu skutecznie chronią maszynę przed uszkodzeniami. Umożliwiają także pewne oparcie urządzenia. Dozowana siła Przełącznik zwiększania prędkości oraz odrębna regulacja obrotów umożliwiają ustawienie odpowiedniej prędkości obrotowej do każdego zastosowania. Regulacja obrotów to sposób na doskonałe rezultaty mieszania. Przełącznik zwiększania prędkości jest dodatkowo chroniony przed zanieczyszczeniami za pomocą gumowej osłony. 104

105 Światowa nowość: ErgoFix! Mieszanie 04 Praca bez zmęczenia Niewygodne pochylanie się przy pracy to już przeszłość. Dzięki nowemu, opatentowanemu systemowi ErgoFix można łatwo dopasować wysokość roboczą urządzenia do indywidualnych potrzeb. Tym sposobem prowadzenie maszyny jest komfortowe nawet w przypadku mieszania ciężkich materiałów. System ErgoFix to symbol trwałej ergonomii. Zapewnia długi okres użytkowania nawet w najtrudniejszych warunkach pracy przy dużym zanieczyszczeniu. Beznarzędziowa wymiana mieszadła System szybkiego mocowania FastFix umożliwia beznarzędziowy demontaż mieszadła. Zalety tego rozwiązania są oczywiste. Szybka wymiana mieszadeł to duża oszczędność czasu, wygodny transport i łatwe czyszczenie. Solidny ErgoFix Adapter ErgoFix posiada możliwość mocowania wszystkich mieszadeł na gwint M14. Dzięki specjalnej powłoce jest on wykonany tak, aby przetrwać cały okres żywotności mieszadła. Po zużyciu mieszadła, adapter może służyć dalej. Mieszarki PROTOOL gwarantują wygodę i skuteczność pracy bez względu na wzrost użytkownika i rodzaj mieszanego materiału. Standardowe mieszadło M14 Indywidualna wysokość Adapter ErgoFix 105

106 Seria 1000 Mieszanie substancji o pojemności do 40 l. Adapter ErgoFix AD EF-M14/80 z gwintem M14. Nr kat NOWOŚĆ! MXP 1000 E EF Zestawy Uniwersalna mieszarka jednobiegowa Idealna do mieszania farb, mas wyrównujących i szpachlowych, klejów do płytek, itp. do 40 l. Regulacja wysokości ErgoFix umożliwia oszczędność sił i pracę w pozycji wyprostowanej. Wydajny silnik o mocy W z elektroniczną regulacją. Pokryte gumą krawędzie chronią maszynę przed uszkodzeniami. Dzięki przełącznikowi zwiększania prędkości oraz osobnej regulacji obrotów mieszane substancje nie rozpryskują się przy uruchomieniu mieszarki. Umieszczone równolegle uchwyty zapewniają łatwe i komfortowe prowadzenie maszyny. FastFix umożliwia szybką i beznarzędziową wymianę mieszadeł. MXP 1000 E EF PJ Nr kat z mieszadłem ProJet UNI 140x600 M14 do materiałów płynnych, ciągliwych, o konsystencji pasty; idealne dla produktów organicznych. MXP 1000 E EF HS2 Nr kat z mieszadłem HS2 120x600 M14 do mieszania materiałów płynnych, farb ściennych i dyspersyjnych, klejów, mas zalewowych, lakierów, zapraw bitumicznych... Dane techniczne MXP 1000 E EF Moc znamionowa W Obroty na biegu jałowym min -1 Uchwyt narzędziowy M14/ErgoFix Kołnierz mocujący Ø 57 mm Ciężar 4,5 kg 106 Zakres dostawy: adapter ErgoFix, klucz dwustronny płaski SW19x22, w kartonie. Wybierając odpowiedni numer katalogowy zestawu, decydujesz o wyborze mieszadła. MXP 1000 E EF HS3 Nr kat z mieszadłem HS3 20x600 M14 do materiałów ciężkich o dużej lepkości; idealne dla produktów mineralnych.

107 Mieszanie 04 Adapter ErgoFix AD EF-M14/80 z gwintem M14. Nr kat NOWOŚĆ! MXP 1002 E EF 2-biegowa specjalistka Idealna do mieszania farb, mas wyrównujących i szpachlowych, klejów do płytek, itp. do 40 l. Podobnie jak MXP 1000 E EF, dodatkowo: Wysokie prędkości obrotowe umożliwiają łatwiejsze i szybsze mieszanie; przekładnia 2-biegowa. Ochrona silnika przed przeciążeniem dzięki kontroli temperatury uzwojenia. Zestawy MXP 1002 E EF PJ Nr kat z mieszadłem ProJet UNI 140x600 M14 do materiałów płynnych, ciągliwych, o konsystencji pasty; idealne dla produktów organicznych. MXP 1002 E EF HS2 Nr kat z mieszadłem HS2 120x600 M14 do mieszanek ciągliwych, klejów do płytek, mas spoinowych, zapraw klejowych, tynków gotowych. Dane techniczne MXP 1002 E EF Moc znamionowa W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Uchwyt narzędziowy M14/ErgoFix Kołnierz mocujący Ø 57 mm Ciężar 4,9 kg Zakres dostawy: adapter ErgoFix, klucz dwustronny płaski SW19x22, w kartonie. Wybierając odpowiedni numer katalogowy zestawu, decydujesz o wyborze mieszadła. MXP 1002 E EF HS3 Nr kat z mieszadłem HS3 120x600 M14 do materiałów ciężkich o dużej lepkości; idealne dla produktów mineralnych. 107

108 Seria 1200 Mieszanie substancji o pojemności do 70 l. Adapter ErgoFix AD EF-M14/80 z gwintem M14. Nr kat NOWOŚĆ! MXP 1200 E EF Zestawy Mocna mieszarka jednobiegowa Nadaje się idealnie do mieszania materiałów budowlanych o średniej i wysokiej lepkości, takich jak tynki, tynki gotowe, jastrych itp. do 60 l. Regulacja wysokości ErgoFix umożliwia oszczędność sił i pracę w pozycji wyprostowanej. Silnik o mocy W z elektroniką. Pokryte gumą krawędzie chronią maszynę przed uszkodzeniami. Dzięki przełącznikowi zwiększania oraz regulacji prędkości obrotowej mieszane substancje nie rozpryskują się przy uruchomieniu mieszarki. Umieszczone równolegle uchwyty zapewniają komfortowe i łatwe prowadzenie maszyny. FastFix umożliwia beznarzędziową i szybką wymianę mieszadeł. Ochrona silnika przed przeciążeniem dzięki kontroli temperatury uzwojenia. MXP 1200 E EF PJ Nr kat z mieszadłem ProJet UNI 160x600 M14 do materiałów płynnych, ciągliwych, o konsystencji pasty; idealne dla produktów organicznych. MXP 1200 E EF HS2 Nr kat z mieszadłem HS2 140x600 M14 do mieszanek ciągliwych, klejów do płytek, mas spoinowych, zapraw klejowych, tynków gotowych... Dane techniczne MXP 1200 E EF Moc znamionowa W Obroty na biegu jałowym min -1 Uchwyt narzędziowy M14/ErgoFix Kołnierz mocujący Ø 57 mm Ciężar 4,5 kg 108 Zakres dostawy: adapter ErgoFix, klucz dwustronny płaski SW19x22, w kartonie. Wybierając odpowiedni numer katalogowy zestawu, decydujesz o wyborze mieszadła. MXP 1200 E EF HS3 Nr kat z mieszadłem HS3 140x600 M14 do materiałów ciężkich o dużej lepkości, idealne dla produktów mineralnych.

109 Mieszanie 04 Adapter ErgoFix AD EF-M14/80 z gwintem M14. Nr kat NOWOŚĆ! MXP 1202 E EF Mocna mieszarka z 2-biegową przekładnią Nadaje się idealnie do mieszania materiałów budowlanych o średniej i wysokiej lepkości, takich jak tynki, tynki gotowe, jastrych itp. do 70 l. Podobnie jak MXP 1200 E EF, dodatkowo: Do lepkich i ciężkich materiałów; duży moment obrotowy, przekładnia 2-biegowa. Zestawy MXP 1202 E EF PJ Nr kat z mieszadłem ProJet UNI 160x600 M14 do materiałów płynnych, ciągliwych, o konsystencji pasty, idealne dla produktów organicznych. MXP 1202 E EF HS3 Nr kat z mieszadłem HS3 140x600 M14 do materiałów ciężkich o dużej lepkości; idealne dla produktów mineralnych. Dane techniczne MXP 1202 E EF Moc znamionowa W Obroty (bieg jałowy) 1. bieg min -1 Obroty (bieg jałowy) 2. bieg min -1 Uchwyt narzędziowy M14/ErgoFix Kołnierz mocujący Ø 57 mm Ciężar 6,5 kg Zakres dostawy: adapter ErgoFix, klucz dwustronny płaski SW19x22, w kartonie. Wybierając odpowiedni numer katalogowy zestawu, decydujesz o wyborze mieszadła. 109

110 Seria 1600 Mieszanie substancji o pojemności do 90 l. Adapter ErgoFix AD EF-M14/80 z gwintem M14. Nr kat NOWOŚĆ! MXP 1602 E EF Najmocniejsza mieszarka dwubiegowa Nadaje się idealnie do mieszania materiałów o średniej i wysokiej lepkości, takich jak beton, jastrych, tynk itp. do 90 l. Regulacja wysokości ErgoFix umożliwia oszczędność sił i pracę w pozycji wyprostowanej. Silnik o mocy W z regulacją elektr. Pokryte gumą krawędzie chronią maszynę przed uszkodzeniami. Dzięki przełącznikowi zwiększania prędkości oraz regulacji obrotów mieszane substancje nie rozpryskują się przy uruchomieniu mieszarki. Umieszczone równolegle uchwyty zapewniają łatwe prowadzenie maszyny. FastFix umożliwia beznarzędziową i szybką wymianę mieszadeł. Do lepkich i ciężkich mieszanin, z dużym momentem obrotowym, przekładnia 2-biegowa. Zestawy MXP 1602 E EF PJ Nr kat z mieszadłem ProJet UNI 180x600 M14 do materiałów płynnych, ciągliwych, o konsystencji pasty; idealne dla produktów organicznych. MXP 1602 E EF HS3 Nr kat z mieszadłem HS3 160x600 M14 do materiałów ciężkich o dużej lepkości; idealne dla produktów mineralnych. Dane techniczne MXP 1602 E EF Moc znamionowa W Obroty (bieg jałowy) 1.bieg min -1 Obroty (bieg jałowy) 2.bieg min -1 Uchwyt narzędziowy M14/ErgoFix Kołnierz mocujący Ø 57 mm Ciężar 6,7 kg Zakres dostawy: adapter ErgoFix, klucz dwustronny płaski SW19x22, w kartonie. Wybierając odpowiedni numer katalogowy zestawu, decydujesz o wyborze mieszadła. 110

111 System mieszania ProJet Nowa definicja mieszania. Mieszanie 04 Przedefiniowaliśmy pojęcie mieszania Przełomu w technologii mieszania dokonaliśmy dzięki zastosowaniu nowego mieszadła z łopatkami w formie stożków. Stożkowe elementy zapewniają duży ruch o własnej dynamice. Laminarny przepływ u wylotu stożka oraz zawirowania tworzone przez ciśnienienie przy wlocie stożka, powodują wzrost prędkości przepływającej substancji. Zalety Projet System ProJet miesza szybciej, dzięki czemu oszczędzają Państwo cenny czas. Intensywny przepływ substancji powoduje, że w efekcie mieszania ciecz staje się gładka i jednolita. Stosowanie technologii ProJet pozwala mieszać bez wprowadzania pęcherzyków powietrza i bez spieniania substancji mieszanej. ProJet Color Istotą systemu ProJet Color są mieszadła z trzema łopatkami w formie stożków. Możliwy jest wybór wrzeciona napędowego ze stali szlachetnej o średnicy 80 lub 20 mm. W razie potrzeby, można połączyć dwa wrzeciona w celu przedłużenia mieszadła. ProJet Color nadaje się do mieszania farb w pojemnikach mieszalniczych o pojemności od 0,75 do 10 l. ProJet Uni: jedno do (prawie) wszystkiego Charakterystyczną cechą systemu ProJet Uni są trzy otwarte uzwojenia mieszające w formie stożków. To rozwiązanie konstrukcyjne umożliwia efektywne mieszanie substancji płynnych i lepkich, a także materiałów o konsystencji pasty. ProJet Uni może być stosowany zarówno w odniesieniu do materiałów pochodzenia organicznego, jak i mineralnego. Dzięki szerokiemu spektrum zastosowań, system ProJet może zastąpić wiele tradycyjnych mieszadeł. ProJet Color ProJet Uni Laminarny przepływ u wylotu stożka Ciśnienie przy wlocie stożka Ø mieszadła 80 mm 120 mm 140 mm 160 mm 180 mm typ PJC 80 - M8 PJC M8 płynne subst. lepkie/ o kons. pasty 0,75-3,0 l - 2,0-10 l - PJ UNI 140x600 M l kg PJ UNI 160x600 M l kg PJ UNI 180x600 M l kg ilość obrotów min min min min min -1 maszyna QuaDrive DRC QuaDrive PDC PDP 20-2 EAQ DRP 13-2 EAQ MXP 1000 E EF MXP 1200 E EF MXP 1202 E EF MXP 1602 E EF Wyposażenie Nazwa/funkcja Zastosowanie Typ Ilość Nr kat. PJ Uni ProJet Uni Idealne mieszadło do wszystkich materiałów organicznych. Farby ścienne Farby dyspersyjne Gotowe masy szpachlowe Tynki gotowe Kleje Lakiery/lazury PJ UNI 140x600 M14 PJ UNI 160x600 M14 PJ UNI 180x600 M kg kg kg PJ Color ProJet Color Doskonały system mieszania farb do wszystkich puszek i wiader z farbą. Lakiery na bazie żywic synt. Lakiery na bazie wodnej Substancje dyspersyjne Farby elewacyjne Powłoki dekoracyjne Lakiery dwuskładnikowe Lakiery pigmentowe Bejce, lazury, kleje PJC D80 M8 PJC D120 M8 0,75-3 l 2-10 l Wrzeciona Wrzeciono do PJC D80 M8 i PJC D120 M8 ze stali szlachetnej Ø 12 mm, długość 300 mm, gwint M8 obustronny 2. ProJet Color Set Zestaw do mieszania farb 1x PJC D80 M8 1x PJC D120 M8 2x PJC D12x300 M8 INOX PJC D12x300 M8 INOX PJC D80/120 M8 SET

112 Mieszarki Osprzęt Tradycyjne mieszadła Nazwa/funkcja Zastosowanie Typ Ilość Nr kat. HS3R Mieszadło spiralne z 3 spiralami, prawe Uformowane w prawo spirale wkręcają się w mieszankę jak śruba. Mieszanie odbywa się od dołu do góry. Ciągliwe i ciężkie mieszanki zostają wymieszane szybko, intensywnie i równomiernie. Zaprawy, beton, jastrych Tynki cementowe i wapienne Zaprawy do płytek Żywice epoksydowe z wypełnieniem kwarcowym Masy bitumiczne Materiał grubopowłokowy HS 3 120x600 R M14 HS 3 140x600 R M14 HS 3 160x600 R M kg kg kg HS2 Mieszadło spiralne z 2 spiralami Mieszadło o bardzo szerokim spektrum zastosowań do mieszania i ugniatania ciągliwych oraz gęstych mieszanek. Mieszanie odbywa się od dołu do góry. Wszystkie mieszadła spiralne z gwintem M14 wyposażone są seryjnie w pierścień jako zabezpieczenie mieszalnika. Kleje do płytek Masa spoinowa Zaprawy klejowe Tynki gotowe Jastrych Masy szpachlowe Masy wyrównujące HS 2 70x400 SW8 HS 2 85x400 SW8 HS 2 100x400 SW8 HS 2 120x600 SW10 HS 2 140x600 SW12 HS 2 120x600 M14 HS 2 140x600 M14 HS 2 160x600 M14-8 kg 8-10 kg kg kg kg kg kg kg Mieszadła INOX X5CrNi 18-10, No Jasne, kryjące materiały w strefie widocznej HS 2 120x600 M14 INOX HS 2 140x600 M14 INOX HS 2 160x600 M14 INOX kg kg kg CS Mieszadło specjalne Cztery ramiona mieszadła z prętów stalowych zapobiegają wprowadzaniu pęcherzyków powietrza do materiału mieszanego. Do stosowania zawsze wtedy, gdy należy unikać wprowadzania powietrza do materiału, np. w przypadku mas wyrównujących i mas szpachlowych. Masy wyrównawcze Masy szpachlowe Materiały uszczelniające Kleje Bez wprowadzania pęcherzyków powietrza CS 120x600 SW10 CS 120x600 M14 CS 140x600 M14 CS 160x600 M kg kg kg kg HS3L Mieszadło spiralne z 3 spiralami, lewe Uformowane w lewo spirale pracują od góry do dołu. W ten sposób mieszany materiał spychany jest w dół. Rzadkie mieszanki nie ulegają rozpryskiwaniu. Dodane pigmenty barwne i włókna przemieszczane są do góry i idealnie rozprowadzane w mieszanym materiale. Tynki gipsowe Farby dyspersyjne Lakiery Farby ścienne Masy zalewowe Nie powoduje rozpryskiwania HS 3 120x600 L M14 HS 3 140x600 L M14 HS 3 160x600 L M kg kg kg WS Mieszadło śmigłowe Dzięki dwóm przeciwbieżnym kołom łopatkowym jest to idealne mieszadło do farb. Górne koło łopatkowe tłoczy materiał mieszany do dołu zapobiegając jego rozpryskiwaniu, a dolne koło łopatkowe transportuje materiał mieszany do góry. Wszystkie mieszadła z gwintem M14 wyposażone są seryjnie w pierścień jako zabezpieczenie dna i ścianek mieszalnika. Farby Lakiery Farby ścienne Farby dyspersyjne Klajstry Kleje Kleje do płytek WS 2 60x350 SW8 WS 2 80x350 SW8 WS 2 100x600 SW10 WS 2 120x600 M14 WS 2 140x600 M14 WS 2 160x600 M14-5 kg 5-10 kg kg kg kg kg RS Mieszadło łukowe Spirala ustawiona jest w taki sposób, aby mieszadło łukowe wtłaczało materiał mieszany w dół. Idealnie nadaje się do mieszania substancji nielepkich. Nie występuje rozpryskiwanie materiału. Z pierścieniem jako zabezpieczeniem dla mieszalnika. Farby ścienne Farby dyspersyjne Klajstry Masy zalewowe Lakiery Masy bitumiczne Zaprawy bitumiczne RS 2 85x400 SW8 RS 2 100x600 SW10 RS 2 100x600 M14 RS 2 120x600 M14-15 kg kg kg kg Mocowanie mieszadeł: SW 8, SW 10, SW 12 do wiertarek M14 do mieszarek 112

113 Mieszanie 04 Wyposażenie Nazwa Zastosowanie Typ Nr kat. 1. Przedłużka Do przedłużania mieszadeł o 400 mm, gwint M14 PL 400 / M14 - M M14 M14 2. Adapter z gwintem zewnętrznym Mocowanie mieszadła z gwintem wewnętrznym MA M14 - M M14 5/8 x16 UNF 3. Adapter z gwintem zewnętrznym Mocowanie uchwytu wiertarskiego 5/8 do mieszarki MA M14-5/8-16 UNF M14 1/2 x20 UNF 4. Adapter z gwintem zewnętrznym Mocowanie uchwytu wiertarskiego 1/2 do mieszarki MA M14-1/2-20 UNF M14 M14 5. Adapter z gwintem wewnętrznym Mocowanie mieszadła Protool do mieszarki z gwintem zewnętrznym MAi M14 - M /8 x16 UNF 1/2 x20 UNF M14 M14 6. Adapter z gwintem wewnętrznym 7. Adapter z gwintem wewnętrznym Mocowanie mieszadła Protool do wiertarki Mocowanie mieszadła Protool do wiertarki MAi M14-5/8-16 UNF MAi M14-1/2-20 UNF System odsysania do MXP Wyposażenie Nazwa Zastosowanie Typ Nr kat. 1. System odsysania do MXP Za pomocą sprężyny zacisnąć na wiadrze/pojemniku i podłączyć do odkurzacza. Redukuje ilość wzbijanego pyłu przy wysypywaniu materiału z worka oraz podczas rozrabiania. Idealne rozwiązanie do prac renowacyjnych w pomieszczeniach. SYS MXP-VA 36 x

114 Mieszarka Duo Szybciej, łatwiej, intensywniej. Szybsze mieszanie Mieszanie za pomocą dwóch mieszadeł odbywa się znacznie szybciej. Mieszadła zazębiają się, przyspieszając w ten sposób proces mieszania. Dzięki temu można zaoszczędzić czas pracy. Używając mieszarki Duo można skrócić czas mieszania o 50 % w porównaniu do tradycyjnych mieszarek wyposażonych w jedno mieszadło. Łatwo więc obliczyć, jak szybko zwraca się ta inwestycja. Łatwiejsze mieszanie Przeciwbieżna praca mieszadeł powoduje zniesienie powstającego momentu obrotowego. Efektem tego jest zminimalizowanie wysiłku potrzebnego do obsługi narzędzia, przy czym dzięki zastosowaniu dwóch przeciwbieżnych mieszadeł, narzędzie bez trudu miesza duże ilości ciężkich i ciągliwych materiałów. Intensywniejsze mieszanie Spirale obu mieszadeł odpowiednio się zazębiają i przeczesują mieszany materiał. Dzięki temu ciągliwe i wieloskładnikowe mieszanki ulegają niezwykle intensywnemu i równomiernemu zmieszaniu. Materiały podstawowe, ciecze i składniki mieszanin reakcyjnych zostają niezawodnie wymieszane do postaci homogenicznej masy. Stacjonarne zastosowanie Mieszarka Duo ze stanowiskiem mieszalniczym MSP 57 tworzy kompletną stację mieszania. Wszechstronność tego zestawu docenili producenci materiałów wieloskładnikowych, bowiem przy ich wytwarzaniu niezbędna jest odpowiednia kolejność oraz czas dodawania poszczególnych składników mieszanki. Urządzenie mocujące W przypadku mieszania ciężkich i ciągliwych materiałów, konieczne jest zabezpieczenie pojemnika przed jego niepożądanym przesunięciem. Do tego celu PROTOOL oferuje urządzenie mocujące, które można przytwierdzić do stanowiska mieszalniczego. 114

115 Mieszanie 04 Ochraniacz włącznika SP - MXP Zabezpiecza włącznik przed zabrudzeniem, farbą, tynkiem, żywicą syntetyczną,... Zawartość opakowania 3 szt. Nr kat MXP 1602 EQ DUO Specjalista PROTOOL: szybciej, łatwiej, intensywniej Szybciej i mniejszym nakładem sił dzięki przeciwbieżnym mieszadłom. Intensywne i gruntowne mieszanie z przeczesywaniem materiału. Szybka wymiana mieszadeł dzięki systemowi FastFix. Elektroniczna regulacja obrotów i 2-biegowa przekładnia: do każdego materiału odpowiednia prędkość. Wytrzymała konstrukcja, z silnikiem o mocy W. 1 2 Dane techniczne MXP 1602 EQ DUO Moc znamionowa W Obroty (bieg jałowy) 1.bieg min -1 Obroty (bieg jałowy) 2.bieg min -1 Mocowanie mieszadeł FastFix Odległość między wrzecionami 110 mm Kołnierz mocujący Ø 57 mm Ciężar 7,9 kg Nr art. z HS 3 Combi Nr art. z HS 3 Double Zakres dostawy: 1 para mieszadeł, HS 3 Combi lub HS 3 Double do wyboru. Wygoda i oszczędność czasu Szybki sposób wymiany mieszadeł w systemie FastFix PROTOOL jest jedyny w swoim rodzaju. Mieszadła po prostu nasadza się na wrzeciona mieszarki bez używania jakichkolwiek narzędzi. Zdejmowanie mieszadeł jest równie proste. Uchwyt FastFix chroniony jest przed zanieczyszczeniami za pomocą kołnierza na mieszadłach. To najprostszy istniejący system wymiany mieszadeł. 115

116 Mieszarki Wyposażenie Osprzęt do mieszarki MXP 1602 E DUO Nazwa Sposób działania Typ Nr kat Mieszadła Combi Zalecane do mieszanin płynnych i lepkich. Dolna część kosza mieszającego wciąga materiał z dna mieszalnika do góry. Górna część kosza mieszającego tłoczy materiał w dół. HS 3 Combi 140x600 FastFix Mieszadła Double Zalecane do ciężkich mieszanek o dużej lepkości. Dwa mieszadła, każde z trzema ramionami, pracują przeciwbieżnie. Materiał jest wydajnie przeczesywany. HS 3 Double 140x600 FastFix L R L R Pewne pozycjonowanie Oba mieszadła muszą być dokładnie pozycjonowane ze względu na swój przeciwbieżny ruch oraz zazębianie się spiral. Dzięki kodowi barwnemu (pomarańczowy pierścień na mieszarce i strzałka na odpowiadającym mu mieszadle) pomyłki są wykluczone. Mieszadła Mieszadła dostarczane są parami. W zależności od rodzaju mieszanego materiału, PROTOOL oferuje dwa rodzaje mieszadeł: Combi i Double. Każde z nich wykorzystuje inną zasadę mieszania. Mieszadła Combi Do mieszanek płynnych i ciągliwych. Dolna część kosza mieszającego wciąga materiał do z dna mieszalnika do góry. Górna część kosza mieszającego tłoczy materiał w dół. Mieszadła Double Do ciężkich mieszanek o dużej lepkości. Dwa mieszadła, każde z trzema ramionami, pracują przeciwbieżnie. Materiał jest wydajnie przeczesywany. 116

117 Mieszanie 04 Urządzenie mocujące CL-MSP Do mocowania pojemnika na stanowisku mieszalniczym. Przeznaczony do pojemników o wysokości od 300 do 500 mm. Nr kat Redukcja A-GDP 57/43 Do mocowania mieszarek z kołnierzem mocującym Ø 43 mm Nr kat MSP 57 Stanowisko mieszalnicze zapewnia łatwe i doskonale skuteczne mieszanie Stalowa konstrukcja gwarantuje stabilność i bezpieczeństwo. Łatwy transport dzięki składanej kolumnie prowadzącej. Łatwa regulacja wysokości dzięki automatycznemu układowi podnoszącemu z dociskiem sprężynowym. Szybki montaż mieszarki w statywie dzięki urządzeniu mocującemu, obsługiwanemu bez użycia narzędzi. Łatwe i bezpieczne przemieszczanie statywu po placu budowy dzięki dużym kołom. Łatwe wysuwanie ramienia dzięki ułożyskowanemu prowadzeniu. Duże bezpieczeństwo dzięki elektrycznej jednostce włączającej z przyciskiem wyłączania awaryjnego. Pasuje do wszystkich mieszarek PROTOOL, a do MXP 800 z redukcją A-GDP 57/43. Dane techniczne MSP 57 Uchwyt narzędzia 57 mm Długość x szerokość 950 x 550 mm Wysokość regulowana do mm Przewód zasilający z wtyczką H 07 RNF 4 m Naczynie max. Ø 600 mm Ciężar 30 kg Nr kat Doskonała stacja mieszania Stanowisko mieszalnicze tworzy wraz z mieszarką doskonałe połączenie. Zestaw ten sprawia, że mieszanie staje się łatwiejsze i mniej czasochłonne. Zakres dostawy: stanowisko mieszalnicze z elektryczną jednostką włączania, przewód zasilający 4 m. Mieszanie i dodawanie materiału Stanowisko mieszalnicze ukazuje swoje zalety zawsze wedy, gdy materiał dodawany jest jeszcze podczas operacji mieszania. Do mieszalnika podczas pracy maszyny można dodawać komponenty takie jak żywice, materiały reakcyjne, utwardzacze, pigmenty itp. Mieszanie długotrwałe W przypadku wszystkich materiałów, które wymagają dłuższej operacji mieszania, stacja mieszania pracuje samodzielnie. Mieszarka intensywnie miesza materiał, podczas gdy użytkownik może wykonywać wtedy inne prace. Oszczędność sił Zwłaszcza przy mieszaniu ciężkich i ciągliwych mieszanek stacja stanowi dużą pomoc dla pracowników. Niech miesza maszyna jest przecież tyle innych rzeczy do zrobienia. 117

118 118 Szlifowanie i cięcie Pełen profesjonalizm.

119 System cięcia z osprzętem diamentowym 122 System szlifowania z osprzętem diamentowym 125 Szlifierki kątowe 126 Wyposażenie Szlifierki kątowe

120 System cięcia i szlifowania z osprzętem diamentowym Precyzyjne cięcie i szlifowanie bez pyłu. Praca bez pyłu! Systemy cięcia i szlifowania umożliwiają pracę bez pyłu zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz. Dzięki temu można uniknąć czasochłonnego sprzątania. Poza tym czyste stanowisko pracy robi dobre wrażenie na klientach. Precyzja dzięki szynie prowadzącej! System cięcia PROTOOL można stosować na szynie prowadzącej. Otwiera to nowe możliwości zastosowań, niedostępne dla zwykłych osłon odsysających. Dzięki systemowi PROTOOL dokładne przycinanie elementów dowolnej wielkości nie stanowi już problemu. Maksymalna ochrona zdrowia! Podczas cięcia lub szlifowania materiałów mineralnych powstaje duża ilość szkodliwego pyłu. Pył ten jest uciążliwy nie tylko dla środowiska, ale również dla użytkownika. PROTOOL nie tylko pomaga w przestrzeganiu przepisowych wartości granicznych, chroni także najważniejsze dobro użytkowników zdrowie! 120

121 Szlifowanie i cięcie 05 Zagłębianie Funkcja zagłębiania umożliwia rozpoczęcie cięcia w dowolnym miejscu materiału. Pełna kontrola Rolki umożliwiają pewne i lekkie prowadzenie na przedmiocie obrabianym, zapobiegając uszkadzaniu powierzchni. Dobra widoczność Okienko kontrolne zapewnia stałą widoczność linii cięcia. Dzięki niemu użytkownik pracuje z dużą precyzją i ma możliwość natychmiastowej oceny wyników swojej pracy. Rozwiązanie 360 do cięcia i szlifowania 121

122 System cięcia z osprzętem diamentowym Praca bez pyłu. Osłona odsysająca do cięcia DCC-AGP 125 Nr kat Szyna prowadząca GRP Patrz Wyposażenie ISP/SSP, CSP Strona 145, 157 NOWOŚĆ! System cięcia DSC-AGP 125 Zestawy Bezpyłowy system cięcia o głębokości cięcia do 27 mm System odsysania sprawia, że zapylenie spada do minimum. Szyna prowadząca PROTOOL umożliwia wykonywanie cięć z najwyższą dokładnością. Precyzja pracy dzięki okienku kontrolnemu z wglądem na linię i miejsce cięcia. Funkcja zagłębiania umożliwia rozpoczęcie cięcia w każdym miejscu materiału. Rolki umożliwiają pewne i lekkie prowadzenie na przedmiocie obrabianym, zapobiegając uszkadzaniu powierzchni. Zakres dostawy DSC-AGP 125 GRP SET: jak DSC-AGP 125, dodatkowo szyna prowadząca GRP 800/2. Nr kat Dane techniczne DSC-AGP 125 Moc znamionowa W Obroty na biegu jałowym min -1 Głębokość cięcia 27 mm Głębokość cięcia na szynie prow. 23 mm Ø tarczy 125 mm Odstęp z boku 32 mm Odstęp z przodu 78 mm Ø przyłącza do odsysania pyłu 36/27 mm Ciężar osłony/systemu 2,2/4,1 kg Nr kat Zakres dostawy: szlifierka kątowa AGP D, osłona odsysająca do cięcia DCC-AGP 125, tarcza DIA ALL-D 125 Premium, w Systainerze + Zakres dostawy DSC-AGP 125 VCP SET: jak DSC-AGP 125, dodatkowo szyna prowadząca GRP 800/2, odkurzacz VCP 260 E-L AC. Nr kat

123 Szlifowanie i cięcie 05 Uszczelka gumowa DR-DCC-AGP 230 Nr kat Osłona odsysająca do cięcia DCC-AGP 230 Nr kat Szyna prowadząca GRP Patrz Wyposażenie ISP/SSP, CSP Strona 145, 157 NOWOŚĆ! System cięcia DSC-AGP 230 Zestawy Bezpyłowy system cięcia o głębokości cięcia do 63 mm System odsysania sprawia, że zapylenie spada do minimum. Szyna prowadząca PROTOOL umożliwia wykonywanie cięć z najwyższą dokładnością. Precyzja pracy dzięki okienku kontrolnemu z wglądem na linię i miejsce cięcia. Funkcja zagłębiania umożliwia rozpoczęcie cięcia w dowolnym miejscu materiału. Rolki umożliwiają pewne i lekkie prowadzenie na przedmiocie obrabianym, zapobiegając w ten sposób uszkodzeniom powierzchni. Pokrętło o optymalnym ustawieniu przełącznika umożliwia wygodną i bezpieczną pracę. Zakres dostawy DSC-AGP 230 GRP SET: jak DSC-AGP 230, dodatkowo szyna prowadząca GRP 800/2. Nr kat Dane techniczne DSC-AGP 230 Moc znamionowa W Obroty na biegu jałowym min -1 Głębokość cięcia 63 mm Głębokość cięcia na szynie prow. 59 mm Ø tarczy 230 mm Odstęp z boku 35 mm Odstęp z przodu 85 mm Ø przyłącza do odsysania pyłu 36/27 mm Ciężar osłony/systemu 3,2/8,9 kg Nr kat Zakres dostawy: szlifierka kątowa AGP R, osłona odsysająca DCC-AGP 230, tarcza DIA ALL-D230 Premium, w walizce + Zakres dostawy DSC-AGP 230 VCP SET: jak DSC-AGP 230, dodatkowo szyna prowadząca GRP 800/2, odkurzacz VCP 260 E-L AC. Nr kat

124 System cięcia z osprzętem diamentowym Wyposażenie Tarcze diamentowe do cięcia do AGP 125, AGP 230 Nazwa Wymiary Typ Ø 125 Ø 230 Nr kat Tarcza diamentowa uniwersalna Premium D 125/22,2 mm D 230/22,2 mm All-D 125 Premium All-D 230 Premium Tarcze diamentowe do cięcia Uniwersalne Nadają się bardzo dobrze do elementów betonowych, płytek betonowych, licówek, dachówek, murów, jastrychu, piaskowca i wapienia Tarcza diamentowa uniwersalna Standard D 125/22,2 mm D 230/22,2 mm All-D 125 Standard All-D 230 Standard Beton Nadają się bardzo dobrze do bruku betonowego, zbrojonego betonu, elementów betonowych, płytek betonowych Tarcza diamentowa do betonu Premium D 125/22,2 mm D 230/22,2 mm C-D 125 Premium C-D 230 Premium Premium Nadają się do bardzo wymagających zastosowań. Bardzo długi okres żywotności oraz maksymalna wydajność. Standard Bardzo dobry stosunek ceny do jakości. Dobra wydajność i bardzo długi okres użytkowania Tarcza diamentowa do betonu Standard D 125/22,2 mm D 230/22,2 mm C-D 125 Standard C-D 230 Standard Tarcza diamentowa do renowacji fug D 125/22,2 mm MJ-D 125 Premium Tarcza diamentowa do cięcia płytek D 125/22,2 mm TL-D 125 Premium

125 System szlifowania z osprzętem diamentowym Praca bez pyłu. Szlifowanie i cięcie 05 Osłona odsysająca do szlifowania DCG-AGP 125 Nr kat Wieniec szczotek BC-DCG AGP 125 Nr kat Szlifowanie tarczami diamentowymi Patrz Wyposażenie RGP E Strona 69 NOWOŚĆ! System szlifowania DSG-AGP 125 Kompaktowy system szlifowania bez pyłu Wieniec szczotek zapewnia efektywne odsysanie. System FastFix gwarantuje łatwy i szybki montaż oraz demontaż osłony. Przesuwany segment umożliwia pracę blisko krawędzi. Nadaje się idealnie do bezpyłowego szlifowania materiałów mineralnych. Elektroniczna regulacja prędkości obrotowej zapewnia możliwość dostosowania pracy do rodzaju materiału. System szlifowania DSG-AGP 125 to kompaktowy system szlifowania bezpyłowego. Przy jego użyciu można wygładzać nierówności, usuwać farbę, beton, klej i tynk, jak również przygotowywać powierzchnie pod nowe powłoki malarskie. Co istotne, podnoszony segment osłony umożliwia pracę tuż przy krawędziach. Dane techniczne DSG-AGP 125 Moc znamionowa W Obroty na biegu jałowym min -1 Ø tarczy 130/125 mm Ø przyłącza do odsysania pyłu 36/27 mm Ciężar osłony / systemu 0,38/2,7 kg Nr kat Zakres dostawy: szlifierka kątowa AGP DE, osłona odsysająca DCG-AGP 125, osłona ochronna, w Systainerze Informacje na temat systemu szlifowania RGP 130 można znaleźć począwszy od strony

126 Profesjonalna siła plus trwałość! Jeszcze bardziej efektywna praca dzięki zaawansowanej technologii. 126 Porównanie z konkurencją: Żywotność w teście ekstremalnym A B C D E 0 25 % 50 % 75 % 100 % PROTOOL Test ekstremalny w komorze pyłowej 11 wypełnionej pyłem metalu dowodzi zdecydowanej przewagi trwałości szlifierek 8 kątowych PROTOOL nad konkurencją. Żywotność Przegrzanie, zwarcie pod wpływem pyłu metalowego lub kamiennego oraz przeciążenie pozostawiamy innym. Nowa generacja szlifierek PROTOOL jest wyposażona w specjalny pakiet zabezpieczający przed takimi niekorzystnymi zdarzeniami w długotrwałym użytkowaniu w efekcie zapewnia to długą żywotność naszych maszyn. Zbrojone uzwojenie stojana Ochronna siatka XP Osłonięte wszystkie połączenia stojana Moduł elektroniczny

127 Szlifowanie i cięcie 05 Genialne 5-krotne działanie. Elektronika cyfrowa Constant Electronic: stała prędkość obrotowa pod obciążeniem, a tym samym niezmiennie wysoka jakość wyników obróbki. Łagodny rozruch: łagodny wzrost prędkości obrotowej po uruchomieniu zapewnia komfort i bezpieczeństwo. Elektroniczna kontrola temperatury: ciągła kontrola temperatury silnika wydłuża jego trwałość. KICK BACK STOP: powoduje wyłączenie urządzenia w razie zablokowania tarczy, zwiększając bezpieczeństwo pracy. Zabezpieczenie przed przypadkowym uruchomieniem: chroni przed niezamierzonym rozruchem po przerwie w dopływie prądu elektrycznego. Wygodne rozwiązanie Także duże dwuręczne szlifierki kątowe są wyposażone w mechanizm szybkiego ustawiania osłony tarczy. Podnosimy dźwignię obracamy osłonę opuszczamy dźwignię i gotowe! Wymiana ściernicy bez użycia narzędzia Tarczę szlifierską wymienia się teraz jeszcze szybciej i wygodniej. Wystarczy po prostu wcisnąć przycisk wbudowanej blokady wrzeciona i odkręcić nakrętkę szybkomocującą FastFix. Nie potrzeba do tego żadnego narzędzia, robi się to zupełnie bez wysiłku za pomocą łatwego obrotu. Nakrętki szybkomocujące PROTOOL dostarczane są w wersjach dostosowanych do różnych szlifierek kątowych: kompaktowych, jednoręcznych oraz dużych, przewidzianych do obsługi oburącz. ~ 35 % Autobalancing: mniejsze wibracje, wyższa wydajność szlifowania O 50 % mniej wibracji to się wyraźnie przekłada na szybszy postęp prac. Tarcze do cięcia i do szlifowania pracują spokojnie na obrabianym materiale. Ziarna tarczy szlifierskiej obrabiają powierzchnię w sposób bardziej ciągły, pracę wykonuje się nawet o 30 % szybciej w porównaniu do szlifierek kątowych bez jednostki samowyważającej. Zużycie zostało zredukowane o 35 %. To się opłaca! Redukcję drgań i wstrząsów odczuwa także użytkownik. Autobalancing zapobiega bólom stawów, jakie towarzyszą tzw. chorobie białych palców. Dodatkowy plus: ochrona łożyska i przekładni, dłuższy czas eksploatacji urządzenia, niższe koszty napraw. W szlifierkach kątowych z systemem Autobalancing (wskazują na to dodatkowe litery AB w oznaczeniu typu), bezpośrednio pod tarczą szlifierską zamontowana jest stalowa piasta z precyzyjnymi kulkami stalowymi, przeciwdziałająca wibracjom. 127

128 Szlifierki kątowe Olbrzymia moc i efekty bez kompromisów. AGP D AGP D/DE AGP D SET BAU/SET METALL Silna w klasie W Największa wydajność szlifowania pod obciążeniem dzięki elektronicznemu układowi typu Constant z tachogeneratorem. Długi okres eksploatacji dzięki zbrojonemu uzwojeniu stojana, ochronie XP wirnika oraz automatycznej kontroli temperatury. Szybkie dostosowywanie narzędzia do różnych sytuacji roboczych dzięki możliwości beznarzędziowego przestawiania i zdejmowania osłony ochronnej. Bardzo spokojna praca dzięki uchwytowi VIBRASTOP tłumiącemu wibracje. Zakres dostawy: Nakrętka szybkomocująca FastFix, uchwyt dodatkowy VIBRASTOP, osłona ochronna Kompaktowa i silna z regulacją lub bez regulacji obrotów Długi okres eksploatacji dzięki zbrojonemu uzwojeniu stojana, ochronie XP wirnika oraz automatycznej kontroli temperatury. Szybkie dostosowywanie narzędzia do różnych sytuacji roboczych dzięki możliwości beznarzędziowego przestawiania i zdejmowania osłony ochronnej. Szybka wymiana tarcz bez użycia klucza dzięki blokadzie wrzeciona oraz nakrętce szybkomocującej FastFix. Bardzo spokojna praca dzięki uchwytowi VIBRASTOP tłumiącemu wibracje. AGP DE z regulacją obrotów. Zakres dostawy: Nakrętka szybkomocująca FastFix, uchwyt dodatkowy VIBRASTOP, osłona ochronna Zestawy przygotowane dla osób pracujących na budowie oraz przy obróbce metalu Zakres dostawy AGP D SET BAU jak w przypadku AGP D, dodatkowo 1 tarcza diamentowa uniwersalna, 1 tarcza diamentowa Ceramic, okulary ochronne, w Systainerze. Zakres dostawy AGP D SET METALL: jak w przypadku AGP D, dodatkowo 5 tarcz do cięcia metalu, 2 tarcze do szlifowania zgrubnego metalu, 1 tarcza lamelkowa, 1 szczotka garnkowa pleciona, okulary ochronne, w Systainerze. Dane techniczne AGP D Dane techniczne AGP D/DE Dane techniczne SET BAU/METALL Moc znamionowa W Moc znamionowa W Moc znamionowa W Obroty na biegu jałowym min -1 Ø tarczy 125 mm Gwint na wrzecionie M14 Ciężar 2,3 kg Nr kat. (w kartonie) Obroty na b. jałowym / min -1 Ø tarczy 125 mm Gwint na wrzecionie M14 Ciężar 2,3 kg Nr kat. (w kartonie) / Obroty na biegu jałowym min -1 Ø tarczy 125 mm Gwint na wrzecionie M14 Ciężar 2,3 kg Nr kat. (w Systainerze) /

129 Szlifowanie i cięcie 05 AGP DE AGP D/AB FastFix AGP DEQ SET MALER Kompaktowa, silna, z regulacją obrotów Długi okres eksploatacji dzięki zbrojonemu uzwojeniu stojana, ochronie XP wirnika oraz automatycznej kontroli temperatury. Szybkie dostosowywanie narzędzia do różnych sytuacji roboczych dzięki możliwości beznarzędziowego przestawiania i zdejmowania osłony ochronnej. Szybka wymiana tarcz bez użycia klucza dzięki blokadzie wrzeciona oraz nakrętce szybkomocującej FastFix. Niezwykle spokojna praca dzięki uchwytowi VIBRASTOP tłumiącemu wibracje oraz dzięki jednostce samowyważającej Autobalancing. Szlifierka klasy 150, bez systemu lub z systemem samowyważania Pewne i wygodne operowanie narzędziem. Wysoka intensywność szlifowania przy obróbce zgrubnej dzięki silnikowi o wysokiej mocy W. Długi okres użytkowania dzięki zbrojonemu uzwojeniu stojana, ochronie XP wirnika oraz automatycznej kontroli temperatury. Niezwykle spokojna praca dzięki uchwytowi VIBRASTOP tłumiącemu wibracje oraz dzięki jednostce samowyważającej (tylko model z oznaczeniem AB). Zestaw dla malarza w Systainerze, z dodatkowym wyposażeniem Zakres dostawy AGP DEQ SET MALER: AGP DEQ oraz 1 tarcza do cięcia betonu, 1 talerz szlifierski FastFix, po 3 krążki ścierne P50 oraz P80, 1 szczotka garnkowa pleciona Inox, okulary ochronne, w Systainerze. Zakres dostawy: Nakrętka szybkomocująca FastFix, uchwyt dodatkowy VIBRASTOP, osłona ochronna Zakres dostawy: Uchwyt dodatkowy VIBRASTOP, osłona ochronna. AGP D AB FF z nakrętką FastFix Dane techniczne AGP DE Dane techniczne AGP D/D AB FF Dane techniczne AGP DEQ SET MALER Moc znamionowa W Moc znamionowa W Moc znamionowa W Obroty na biegu jałowym min -1 Ø tarczy 150 mm Gwint na wrzecionie M14 Ciężar 2,5 kg Nr kat. (w kartonie) Obroty na biegu jałowym min -1 Ø tarczy 150 mm Gwint na wrzecionie M14 Ciężar 3,0/3,2 kg Nr kat. (w kartonie) / Obroty na biegu jałowym min -1 Ø tarczy 115 mm Gwint na wrzecionie M14 Ciężar 2,3 kg Nr kat. (w Systainerze)

130 Szlifierki kątowe Olbrzymia moc i efekty bez kompromisów. AGP FastFix/AB FastFix AGP FastFix/AB FastFix AGP FastFix SET Szlifierka kątowa o dużej mocy do prac budowlanych Wysokie rezerwy mocy przy cięciu i szlifowaniu dzięki silnikowi o mocy W. Bezpieczny start bez szarpnięć dzięki ograniczeniu prądu rozruchowego. Szybka i łatwa wymiana narzędzi bez użycia klucza dzięki blokadzie wrzeciona oraz nakrętce szybkomocującej FastFix. Łatwe dostosowywanie narzędzia do różnych pozycji roboczych dzięki możliwości beznarzędziowego przestawiania i zdejmowania osłony ochronnej. O 50 % mniejsze wibracje dzięki jednostce samowyważającej Autobalancing (tylko model z oznaczeniem AB). Zakres dostawy: Nakrętka szybkomocująca FastFix, uchwyt dodatkowy VIBRASTOP, osłona ochronna Szlifierka o mocy W Wydajny silnik jest dzięki swej konstrukcji skutecznie zabezpieczony przed pyłem. Bezpieczny start bez szarpnięć dzięki ograniczeniu prądu rozruchowego. Szybka i łatwa wymiana narzędzi bez użycia klucza dzięki blokadzie wrzeciona oraz nakrętce szybkomocującej FastFix. Szybkie dostosowywanie narzędzia do różnych sytuacji roboczych dzięki możliwości beznarzędziowego przestawiania i zdejmowania osłony ochronnej. O 50 % mniejsze wibracje dzięki jednostce samowyważającej Autobalancing (tylko model z oznaczeniem AB). Zakres dostawy: Nakrętka szybkomocująca FastFix, uchwyt dodatkowy VIBRASTOP, osłona ochronna Zestaw do prac budowlanych Tarcza diamentowa uniwersalna Standard. Do cięcia na sucho twardego betonu, betonu mokrego, piaskowca wapiennego (twardego), klinkieru (twardego), kamieni zespolonych, kamieni murarskich, kamieni licowych, bazaltu Wygodny w transporcie, zapakowany w Maxi-Systainer, w każdej chwili gotowy do użycia. Zakres dostawy AGP FastFix SET: AGP FF z nakrętką szybkomocującą FastFix, tarcza diamentowa uniwersalna Standard do cięcia, dodatkowy uchwyt VIBRASTOP, osłona ochronna, Maxi-Systainer. Dane techniczne AGP FF/AB FF Dane techniczne AGP FF/AB FF Dane techniczne AGP FastFix SET Moc znamionowa W Moc znamionowa W Moc znamionowa W Obroty na biegu jałowym min -1 Ø tarczy 230 mm Gwint na wrzecionie M14 Ciężar 5,6/5,8 kg Nr kat. (w kartonie) / Obroty na biegu jałowym min -1 Ø tarczy 230 mm Gwint na wrzecionie M14 Ciężar 5,7/5,9 kg Nr kat. (w kartonie) / Obroty na biegu jałowym min -1 Ø tarczy 230 mm Gwint na wrzecionie M14 Ciężar 5,7 kg Nr kat. (w Maxi-Systainerze)

131 Szlifowanie i cięcie 05 NOWOŚĆ! AGP R Pakiet mocy z obrotowym uchwytem Idealna maszyna do osłony ssącej systemu do cięcia PROTOOL. Rolki umożliwiają pewne i lekkie prowadzenie na przedmiocie obrabianym, zapobiegając uszkadzaniu powierzchni. Wydajny silnik jest dzięki swej konstrukcji skutecznie zabezpieczony przed pyłem. Bezpieczny start bez szarpnięć dzięki ograniczeniu prądu rozruchowego. Łatwe dostosowywanie narzędzia do różnych pozycji roboczych dzięki możliwości beznarzędziowego przestawiania i zdejmowania osłony ochronnej. Lekkie prowadzenie Rolki umożliwiają pewne i lekkie prowadzenie na przedmiocie obrabianym, zapobiegając uszkodzeniom powierzchni. Dane techniczne AGP R Moc znamionowa W Obroty na biegu jałowym min -1 Ø tarczy 230 mm Gwint na wrzecionie M14 Ciężar 5,7 kg Nr kat. (w kartonie) Zakres dostawy: Uchwyt dodatkowy VIBRASTOP, osłona ochronna 131

132 Szlifierki kątowe Wyposażenie Talerze szlifierskie Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 230 Nr kat. 1. Talerze szlifierskie FastFix D 115/M14 D 125/M14 DP 115-M14 FastFix DP 125-M14 FastFix Talerz gumowy do mocowania materiałów ściernych na rzep. 2. Talerze szlifierskie z nakrętką mocującą D 115/M14 D 125/M14 DP-FD 115-M14 DP-FD 125-M Talerz z nakrętką mocującą M14 do mocowania tarcz fibrowych. Tarcze lamelkowe Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 230 Nr kat. Obróbka metalu Do stali, stali szlachetnej, żeliwa, blachy stalowej. 1. Tarcze lamelkowe Ziarno ścierne cyrkonowo-korundowe zapewnia wysoką wydajność szlifowania oraz żywotność tarczy. D 115/22,2 gran. P40 D 115/22,2 gran. P60 D 115/22,2 gran. P80 D 125/22,2 gran. P40 D 125/22,2 gran. P60 D 125/22,2 gran. P80 SW 115/40 SW 115/60 SW 115/80 SW 125/40 SW 125/60 SW 125/ Tarcze do szlifowania zgrubnego Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 230 Nr kat. 1. Tarcze do szlifowania zgrubnego wypukłe, do metalu D 125/22,2/6 mm D 150/22,2/6 mm D 230/22,2/6 mm GM 125x6 GM 150x6 GM 230x Obróbka metalu Do stali, spawów, żeliwa. Tarcze do cięcia metalu Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 230 Nr kat. 1. Tarcza do cięcia metalu, wysokowydajna, płaska D 115/22,2/1 mm D 125/22,2/1 mm D 115/22,2/2 mm D 125/22,2/2 mm D 150/22,2/2 mm D 230/22,2/2 mm CM 115x1 INOX CM 125x1 INOX CM 115x2 CM 125x2 CM 150x2 CM 230x Obróbka metalu Do stali, stali nierdzewnej, blachy, profili cienkościennych. Tarcze do cięcia kamienia Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 230 Nr kat. 1. Tarcza do cięcia kamienia, płaska D 115/22,2/3 mm D 125/22,2/3 mm D 230/22,2/3 mm CS 115x3 CS 125x3 CS 230x Obróbka kamienia Do kamienia, cegły, betonu, betonu komórkowego, dachówek. 132

133 Szlifowanie i cięcie 05 Szczotki druciane Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 180 Ø 230 Nr kat Szczotka garnkowa pleciona D 65/0,5/M14 D 65/0,5/M14 D 80/0,5/M14 D 100/0,3/M14 KCB 65/M14 KCB 65/M14-INOX KCB 80/M14 KCB 100/M Obróbka metalu Do obróbki stali nierdzewnej i kwasoodpornej oraz metali nieżelaznych Szczotka garnkowa karbowana 3. Szczotka z drutu o profilu okrągłym pleciona D 75/0,3/M14 CCB 75/M D 115/0,5/22,2 D 150/0,5/22,2 D 178/0,5/22,2 KDB 115/22,2 KDB 150/22,2 KDB 178/22, Szczotka stożkowa pleciona D 100/0,5/M14 D 115/0,5/M14 KTB 100/M14 KTB 115/M Szczotka stożkowa karbowana D 100/0,3/M14 CTB 100/M Wyposażenie Nazwa Wymiary Typ Ø 115 Ø 125 Ø 150 Ø 180 Ø 230 Nr kat Osłona ochronna do cięcia Osłona ochronna do cięcia Osłona ochronna do cięcia do AGP 125 CC-AGP do AGP CC-AGP do AGP CC-AGP Osłona ochronna do cięcia 2. Kołnierz Kołnierz mocujący z tyłu 3. Kołnierz Kołnierz mocujący z przodu do AGP 230 CC-AGP BF - AGP 22, UF - AGP M Klucz czołowy do kołnierza mocującego KF - AGP Nakrętka szybkomocująca do tarczy D mm FastFix D M Nakrętka szybkomocująca do tarczy D mm FastFix D M , 9 7. Uchwyt dodatkowy AH - M , Uchwyt dodatkowy 9. Uchwyt dodatkowy 10. Uchwyt dodatkowy AH - M8 VIBRASTOP AH - M AH - M14 VIBRASTOP

134 134 Elektronarzędzia do cięcia Najlepsze na budowie!

135 Pilarki mieczowe 138 Wyrzynarki 146 Ręczne pilarki tarczowe

136 Innowacyjna szyna prowadząca PROTOOL GRP-2 Wysoka dokładność cięcia. Innowacyjna szyna prowadząca PROTOOL gwarantuje pewność i precyzję cięcia. GRP-2 stanowi idealne uzupełnienie pilarki do cięcia materiałów izolacyjnych ISP 330 EB, pilarki mieczowej UniverS SSP 200 EB oraz pilarek z osłoną wahadłową CSP 56-2, CSP 68-2 i CSP 85/45. Przekroje wykonuje się szybko i sprawnie. Praca z szyną prowadzącą PROTOOL staje się niezwykle prosta. Długość szyn Niezależnie od tego jak długi jest obrabiany element, PROTOOL posiada do niego odpowiednią szynę prowadzącą. W razie potrzeby szyny można przedłużać za pomocą elementów łączących. Bieżnia ślizgowa Aby nic się nie zatrzymywało i nie zahaczało, na szynie prowadzącej umieszczona jest specjalna bieżnia ślizgowa. Dzięki niej mogą Państwo przesuwać maszynę zawsze lekko, pewnie i dokładnie w odpowiednie miejsce. Przykładnica kątowa Szyna GRP-2 oraz przykładnica kątowa to idealna kombinacja dla zapewnienia precyzyjnych i dokładnych kątowo przekrojów. Kompatybilność Szyna prowadząca PROTOOL jest identyczna z szyną prowadzącą Festool. Można je w prosty sposób ze sobą łączyć. Podkład przyczepny Okładzina przyczepna zapobiega przesuwaniu się szyny prowadzącej po obrabianym przedmiocie i utrzymuje ją pewnie we właściwym miejscu. Jednocześnie okładzina chroni powierzchnię obrabianego materiału. 136

137 Elektronarzędzia do cięcia 06 Zabezpieczenie przeciwodpryskowe Pozwala na uzyskiwanie doskonałych przekrojów bez wyrwań. Uszczelka gumowa bezpośrednio przy rysie zapobiega wyrywaniu materiału z krawędzi przekrojów. Także w przypadku cięcia pod kątem. Szybki zacisk Innowacyjny system mocowania GRP Rapid do szyn prowadzących trzyma szynę prowadzącą tam, gdzie jest jej miejsce przy rysie. Szybkie mocowanie, dokładne cięcie. Kasowanie luzu Elementy prowadzące elektronarzędzia można precyzyjnie dopasować do rowków prowadzących w szynie. Efekt: bezluzowe prowadzenie maszyny, a w związku z tym wyższa jakość przekrojów. System GRP-2 PROTOOL pasuje do: CSP 56-2 EB CSP 68-2 EB CSP 85/45 EB SSP 200 EB ISP 330 EB GRP 800/2 ( ) GRP 1400/2 ( ) GRP 3000/2 ( ) 137

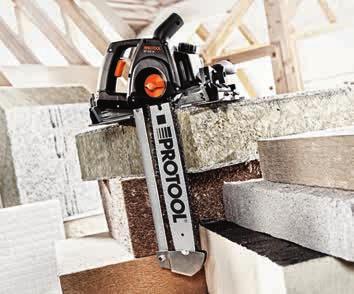

138 Pilarka mieczowa ISP 330 EB Łatwe cięcie materiałów izolacyjnych. Dokładność dzięki szynie prowadzącej Szyna prowadząca PROTOOL pozwala wykonywać precyzyjne i wolne od wyrwań cięcia poprzeczne, ukośne i wzdłużne. Specjalny łańcuch Iso w kombinacji z bardzo dużą prędkością przesuwu zapewnia doskonałe wyniki cięcia. Połączenia i styki pasują doskonale, nie ma potrzeby stosowania pracochłonnej obróbki dodatkowej. Lekkość tylko 7 kg Ważąca tylko 7 kg pilarka ISP 330 idealnie nadaje się do stosowania na placu budowy. Materiały izolacyjne można przycinać w miejscu ich układania. Dzięki małemu ciężarowi pilarkę ISP można stosować bez problemu również na dachu np. do przycinania na desce szczytowej osłaniającej pokrycie dachowe. Głębokość do 330 mm Za pomocą pilarki ISP 330 można przycinać nawet najgrubsze materiały izolacyjne. Przy cięciu ukośnym pod kątem 45 głębokość cięcia wynosi 230 mm, przy kącie 60 można dopasowywać materiały izolacyjne o grubości 165 mm. Szczegółowy opis, patrz str. 142, 143. Wyposażenie, patrz str Najwyższa jakość cięcia wszystkich odpornych na zgniatanie materiałów izolacyjnych: Płyty izolacyjne z włókna drzewnego Materiały izolacyjne z poliuretanu Polistyren 138

139 Elektronarzędzia do cięcia 06 Prowadnica równoległa PG-SSP 200 Nr kat Prowadnica zagięta PG-A SSP 200 Nr kat NOWOŚĆ! ISP 330 EB Zestawy Pilarka mieczowa do materiałów izolacyjnych, o głębokości cięcia do 330 mm Idealna na budowę: cięcie najgrubszych izolacji dzięki głębokości cięcia do 330 mm przy ciężarze 7,0 kg. Cięcie pod kątem 60 przy głębokości cięcia do 165 mm. Prostoliniowe cięcia bez wyrw dzięki szynie prowadzącej PROTOOL. Napinanie łańcucha bez użycia narzędzi. Obracany króciec ssący do przyłączania odkurzacza. Nie nadaje się do drewna. Zakres dostawy ISP 330 EB GRP SET: jak ISP 330 EB, dodatkowo szyna prowadząca GRP 1400/2. Nr kat Dane techniczne ISP 330 EB Moc znamionowa W Głębokość cięcia 0 ; 90 /45 /60 330/230/165 mm Zakres cięcia pod kątem 0-60 Prędkość obr. (bieg jałowy) min -1 Prędkość cięcia 12 m/s Odchylenie prowadnicy 0-10 Przewód przyłączeniowy 7,5 m Ciężar 7,0 kg Nr kat Zakres dostawy: łańcuch tnący Iso SC 3/8-90 I-57E, łańcuch tnący Iso twardy SC 3/8-91 IH-57E, olej do łańcuchów (250 ml), w kartonie. Zakres dostawy ISP 330 EB ISO SET: jak ISP 330 EB, dodatkowo szyna prowadząca GRP 1400/2, odkurzacz VCP 321 E-L, wąż ssący antystatyczny DH-AS 36x7. Nr kat

140 Pilarka mieczowa UniverS Innowacyjne, wielozadaniowe urządzenie do stosowania w budownictwie drewnianym. Cięcia poprzeczne Przykładnica kątowa z precyzyjną skalą oraz szyna prowadząca GRP/2 sprawiają, że cięcia poprzeczne są idealnie dokładne. Dzięki temu każda belka lub materiał izolacyjny po obróbce pasują właśnie tam, gdzie jest ich miejsce. Cięcia ukośne Zakres wychylania prowadnicy łańcucha do 60 predestynuje pilarkę UniverS do wykonywania nawet ekstremalnych cięć ukośnych. Dzięki temu można przycinać materiał z dużą dokładnością a tego właśnie wymaga budownictwo drewniane. Głębokość cięcia przy 45 wynosi 140 mm, a przy 60 : 100 mm. Przycinanie krokwi Dzięki dużemu zakresowi pochylenia wynoszącemu 60 i szynie prowadzącej z przykładnicą kątową, można bardzo łatwo wykonywać skomplikowane przycinanie krokwi. Po prostu ustawiamy przykładnicę kątową oraz pożądany kąt uciosu i wykonujemy dokładne cięcie. 140

141 Elektronarzędzia do cięcia 06 Narzędzie uniwersalne Pilarka mieczowa UniverS tnie wszystkie materiały powszechnie stosowane w budownictwie drewnianym o grubości do 200 mm - zarówno drewno, jak i twarde materiały izolacyjne. Odpowiedni wybór łańcucha tnącego (łańcuch uniwersalny, do cięć wzdłużnych lub poprzecznych) zapewnia najwyższą jakość cięcia. Dzięki zastosowaniu mocowania FastFix wymiana łańcucha odbywa się w mgnieniu oka i bez użycia narzędzi. Perfekcja obróbki Szyna prowadząca PROTOOL zapewnia precyzyjne cięcie bez wyrw. Wygodne i ergonomiczne uchwyty umożliwiają zawsze bezpieczne prowadzenie urządzenia. Nowy system szybkiego mocowania GRP-Rapid pozwala pewnie i dokładnie zamocować szynę prowadzącą w ciągu kilku sekund, zapewniając w ten sposób perfekcyjne cięcie. Lekkość nieoceniona na budowie Pilarka mieczowa UniverS jest też bardzo wygodna w transporcie. Waży tylko 6,5 kg, co stanowi zaledwie 30 % ciężaru ręcznej pilarki tarczowej o porównywalnej głęboko ści cięcia. Mniejszy ciężar, mniejsza objętość, większa ergonomia. Kompaktową UniverS pewnie i bezpiecznie trzyma się w dłoni. Maszynę i wyposażenie można komfortowo przecho wywać w Systainerze PROTOOL. Najwyższa jakość cięcia wszystkich materiałów: Drewno miękkie Drewno twarde Płyty izolacyjne z włókna drzewnego Materiały izolacyjne z poliuretanu Polistyren 141

142 Pilarka mieczowa UniverS Tak głęboko: 200 mm! Tak lekko: 6,5 kg! Tak dokładnie! Błyskawiczna wymiana łańcucha Praktyczne złącze FastFix niebywale upraszcza sprawę. Wystarczy otworzyć pokrywę, włożyć łańcuch tnący, zakręcić i gotowe! Łatwe kasowanie luzu Optymalne naprężenie łańcucha po wymianie uzyskuje się za pomocą pokrętła bez użycia narzędzi! Optymalne smarowanie Przy uchwycie znajduje się pokrętło do ustawiania odpowiedniego natężenia smarowania łańcucha. Smarowanie można tak zredukować, by olej nie wyciekał w czasie transportu. Pilarka tarczowa Pilarka mieczowa Głębokość cięcia (mm) 55 mm 85 mm 132 mm 145 mm 165 mm 200 mm Ciężar (kg) 3, kg kg kg kg kg 6,5 kg Najistotniejszą przewagą pilarki UniverS nad konwencjonalną ręczną pilarką tarczową o porównywalnej głębokości cięcia jest jej niewielki ciężar. Kompaktowa pilarka mieczowa waży jedynie 6,5 kg. Niewielki ciężar pilarki UniverS umożliwia cieślom i innym specjalistom, wykonującym prace w budownictwie drewnianym, różnorakie możliwości jej zastosowania. Przykładowo przy renowacji starych szkieletów drewnianych, przy precyzyjnym i kątowym przycinaniu twardych materiałów izolacyjnych oraz zasadniczo wszędzie tam, gdzie duże ręczne pilarki tarczowe stanowią bardziej utrudnienie niż pomoc np. przy pracach na dachu. 142

143 Elektronarzędzia do cięcia Czyste powietrze Pilarka UniverS jest seryjnie wyposażona w króciec ssący. Dzięki temu wióry i pyły powstające podczas pracy można odsysać za pomocą odpowiedniego odkurzacza PROTOOL. Wygodne pochylanie narzędzia Pilarkę UniverS można przechylać dokładnie na krawędzi cięcia w zakresie do 60, bez konieczności przesuwania znacznika linii cięcia. Mówiąc krótko: zamarkowana linia jest krawędzią przekroju. Dążenie do doskonałości Prowadnicę miecza można odchylać w zakresie do 10. Cięcie pod kątem umożliwia szybką i pozbawioną szarpnięć pracę oraz uzyskanie gładszych powierzchni cięcia. Precyzyjne i dokładne kątowo przekroje o głębokości do 200 mm. Zarówno w przypadku drewna, jak i twardych materiałów izolacyjnych. Najczystsze przekroje nawet pod kątem do

144 Pilarka mieczowa UniverS Łatwe uzyskiwanie dokładnych przekrojów o głębokości do 200 mm. Prowadnica równoległa PG-SSP 200 Nr kat Prowadnica zagięta PG-A SSP 200 Nr kat UniverS SSP 200 EB Mała, poręczna pilarka o głębokości cięcia do 200 mm Idealna na budowę: głębokość cięcia do 200 mm przy ciężarze 6,5 kg. Dokładne przekroje dzięki możliwości prowadzenia pilarki po szynie (wpust prowadzący w płycie stołowej z odlewu ciśnieniowego ze stopu aluminium). Możliwość cięcia pod kątem do 60. Wymiana łańcucha oraz jego naprężanie bez konieczności używania narzędzi. Obracany króciec ssący dla przyłączenia odkurzacza. Szybka praca bez szarpnięć i najlepsza jakość przekrojów dzięki cięciu pod skosem. Wysokiej klasy elektronika zapewnia stałą moc podczas cięcia. Wybór łańcuchów do różnych zastosowań zapewnia wysoką jakość cięcia poszczególnych materiałów. Zestawy + Zakres dostawy UniverS SSP 200 EB GRP SET: UniverS SSP 200 EB z szyną prowadzącą GRP 800/2. Nr kat Dane techniczne SSP 200 EB Moc znamionowa W /230 V Głębokość cięcia 0 ; 90 /45 /60 200/140/100 mm Zakres cięcia pod kątem 0-60 Prędkość obr. (bieg jałowy) min -1 Prędkość cięcia 10,6 m/s Ciężar 6,5 kg Nr kat Zakres dostawy: łańcuch tnący Uni SC 3/8-91U-39E, olej do łańcucha (250 ml), kabel przyłączeniowy o dł. 7,5 m, w Systainerze. Zakres dostawy UniverS SSP 200 EB ISO SET: UniverS SSP 200 EB z szyną prowadzącą GRP 1400/2, łańcuch tnący Iso SC 3/8-90 I-39E, VCP 321 E-L, wąż ssący DH-AS 36x7. Nr kat

145 ISP 330 EB, UniverS SSP 200 EB Wyposażenie Elektronarzędzia do cięcia 06 Wyposażenie do ISP 330 EB Nazwa Typ Nr kat Prowadnica łańcucha GB ISP Łańcuch tnący Iso SC 3/8-90I-57E Łańcuch tnący Iso Hard SC 3/8-91 IH-57E Wyposażenie do UniverS SSP 200 EB Nazwa Typ Nr kat Prowadnica łańcucha GB 10 -SSP Łańcuch tnący uniwersalny (Uni) SC 3/8-91U-39E Łańcuch tnący wzdłużny (Längs) SC 3/8-91L-39E Łańcuch tnący drobny (Fein) SC 3/8-91F-39E Łańcuch tnący Iso SC 3/8-90 I-39E Wyposażenie do ISP 330 EB, UniverS SSP 200 EB Nazwa Typ Nr kat Olej do łańcuchów CO 1L Szyna prowadząca Długość 800/1400/3000 mm Do perfekcyjnych, prostoliniowych i wolnych od wyrw przekrojów GRP 800/ GRP 1400/ GRP 3000/ Wkładka antywyrwaniowa Długość 800/1400/3000 mm Wymienna wkładka antywyrwaniowa do szyny prowadzącej GRP-2 4. Podkład przyczepny Wymienny podkład przyczepny do szyny prowadzącej GRP-2 Rolka 10 m GRP-SG GRP-SG GRP-SG GRP-AS 10M Bieżnia ślizgowa Wymienna bieżnia ślizgowa do szyny prowadzącej GRP-2 Rolka 10 m GRP-SL 10M Specjalny ścisk śrubowy Zakres mocowania 120/300 mm, wykonany w całości ze stali Zawartość opakowania 2 szt. CL-GRP CL-GRP Element łączący Do łączenia szyn prowadzących (obróbka długich elementów) Zawartość opakowania 1 szt. CN-GRP Przykładnica kątowa Dla dokładnych kątowo przekrojów wykonywanych z szyną prowadzącą GRP-2 GRP-AG Szybki zacisk GRP-RAPID/L

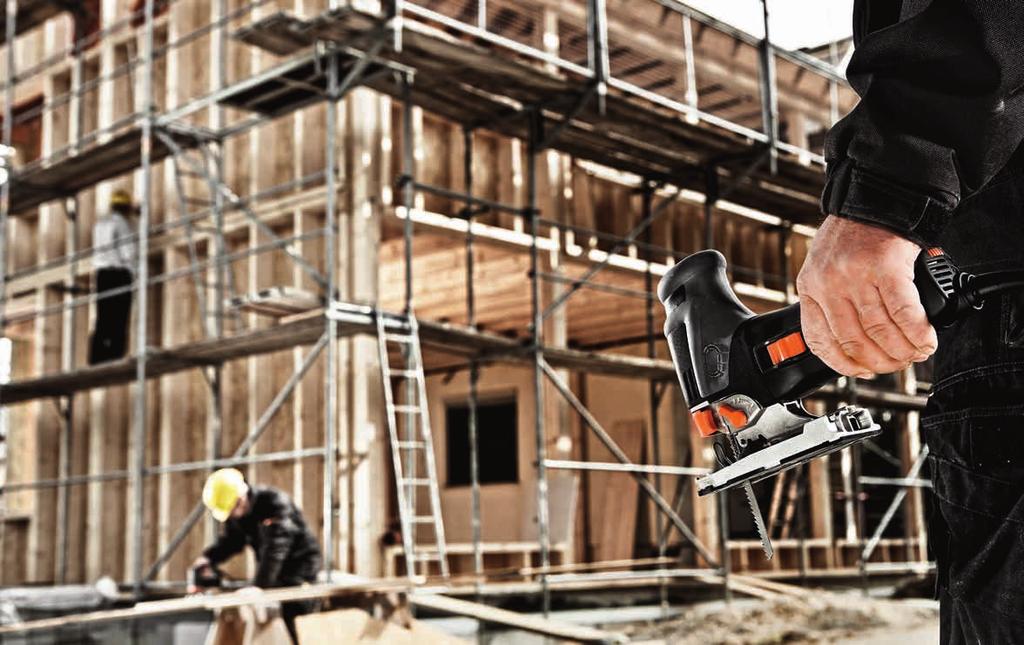

146 Wyrzynarki Trwałe, wydajne, precyzyjne Wysoka dokładność cięcia 3-stopniowe prowadzenie brzeszczotu za pomocą szczęk prowadzących z węglika spiekanego uniemożliwia zejście brzeszczotu z wyznaczonej linii zapewniając dokładne, prostopadłe cięcie. Beznarzędziowa wymiana osprzętu Łatwo dostępna dźwignia FastFix umożliwia błyskawiczną wymianę brzeszczotów. Ponadto wzmocnienie z włókna szklanego zapewnia wyższą trwałość. Szybkie i precyzyjne 4-stopniowy suw wahadłowy gwarantuje pełną elastyczność. Stopień 3 zapewnia szybki postęp pracy. W sytuacji, gdzie liczy się wyższa jakość przekroju, suw wahadłowy należy zmniejszyć lub całkowicie wyłączyć. 146

147 Elektronarzędzia do cięcia 06 Mocne PROTOOL to marka trwałych urządzeń, przeznaczonych do ciężkiej, codziennej pracy na budowie. Dostosowaliśmy do tego również nasze nowe wyrzynarki. Dzięki gumowym elementom ochronnym i wzmocnionej włóknem szklanym, trwałej obudowie są one tak odporne, że można na nich polegać przez bardzo długi czas. Żywotne Zoptymalizowany suwak oraz specjalne łożysko zapewniają wysoką odporność na zużycie. Ponadto nowe wyrzynarki wyposażone są w elektronikę o wysokiej wydajności oraz bardzo wytrzymałe podzespoły. Wszystko to zapewnia ponadprzeciętny okres żywotności. Ergonomiczne Wąska konstrukcja oraz korzystne umiejscowienie środka ciężkości sprawiają, że praca jest przyjemna w każdej pozycji. Dzięki gumowym elementom i wgłębieniom uchwytów wyrzynarka zawsze pewnie leży w dłoni. Ochrona i pewny chwyt Gumowe powierzchnie chronią maszynę przed uderzeniami i zapobiegają ześlizgnięciu się jej ze stromych powierzchni lub dachów. Z kolei uchwyt typu Soft-Grip zapewnia najwyższy komfort obsługi. Elastyczność Elektroniczny wybór wstępny liczby suwów umożliwia ustawienie prędkości odpowiedniej do rodzaju obrabianego materiału. Ponadto elektronika zapewnia stałą prędkość cięcia w każdym materiale. Cięcie bez wyrw Zabezpieczenie przeciwodpryskowe eliminuje konieczność żmudnej obróbki dodatkowej. Zapobiega ono wyrywaniu materiału przy krawędzi cięcia. Doskonała widoczność linii cięcia sprawia, że przekroje są czyste i wykonane z najwyższą precyzją. 147

148 Wyrzynarki Świetny partner na placu budowy. Antystatyczny adapter do odsysania EA-JSP/BSP 120 AS do Ø 27 mm Nr kat Zabezpieczenie przeciwodpryskowe SG-JSP/BSP sztuk Nr kat Cyrkiel CC-JSP/BSP 120 Ø mm Nr kat Prowadnica równoległa PG-JSP/BSP 120 Maks. szerokość 200 mm Nr kat Nakładka z blachy stalowej SP-JSP/BSP 120 Nr kat NOWOŚĆ! JSP/BSP 120 E, JSP Wytrzymałe wyrzynarki na placu budowy Bardzo trwałe, nadają się optymalnie do pracy na budowie dzięki gumowym powłokom ochronnym oraz obudowie wzmacnianej włóknem szklanym. Ergonomiczna i wąska konstrukcja zapewnia łatwość obsługi w każdej pozycji roboczej. Nieprzeciętny okres żywotności dzięki solidnym elementom napędu. Zakres dostawy JSP/BSP 120 E: zabezp. przeciwodpryskowe, osłona przeciwwiórowa, adapter odsys., nakładka z tw. sztucz. i blachy stalowej, brzeszczot 75/4 AFC HS, brzeszczot 60/1,2 bi, w Systainerze z magazynkiem w pokrywie. Dane techniczne Moc znamionowa JSP/BSP 120 E 720 W Głębokość cięcia w drewnie 120 mm Głębokość cięcia w Al/stali 20/10 mm Zakres cięcia pod kątem 0-45 Liczba suwów roboczych min -1 Długość suwu 26 mm Ciężar 2,4 kg Nr kat. JSP 120 E Nr kat. BSP 120 E stopniowe prowadzenie brzeszczotu za pomocą szczęk z węglika spiekanego dla zapewnienia dokładnego, prostopadłego cięcia. 4-stopniowy skok zapewnia najwyższy posuw oraz doskonałą precyzję. Zabezpieczenie przeciwodpryskowe zapobiega wyrywaniu materiału przy krawędzi cięcia. JSP z uchwytem grzybkowym i BSP z uchwytem żelazkowym. Zakres dostawy JSP 120: nakładka z tworzywa sztucznego i blachy stalowej, brzeszczot 75/4 AFC HS, brzeszczot 60/1,2 bi, w kartonie. Dane techniczne JSP 120 Moc znamionowa 550 W Głębokość cięcia w drewnie 120 mm Głębokość cięcia w Al/stali 20/10 mm Zakres cięcia pod kątem 0-45 Liczba suwów roboczych min -1 Długość suwu 26 mm Ciężar 2,3 kg Nr kat Wymiana nakładek Różne materiały obrabiane stawiają stopom wyrzynarki bardzo różne wymagania. Stopa do obróbki płyt budowlanych, płyt gipsowokartonowych i płyt przeciwpożarowych powinna być mocna, odporna na zarysowania, nie powinna też sama powodować zarysowań. Do tego celu odpowiednia jest stopa z blachy stalowej. Do wrażliwych materiałów powlekanych lub fornirowanych zalecamy stopę z tworzywa sztucznego. Tak w bardzo prosty sposób dopasowują Państwo wyrzynarkę do specyficznych warunków pracy. Stopa z blachy stalowej sprawdza się także przy cięciu metalu. Wióry metalowe nie mogą się na niej osadzać.

149 Wyrzynarki Wyposażenie Elektronarzędzia do cięcia 06 Zęby rozwarte, szlifowane skośnie, część grzbietowa brzeszczotu szlifowana zbieżnie: szybkie cięcie. Zęby szlifowane skośnie, część grzbietowa brzeszczotu szlifowana zbieżnie: precyzyjne cięcie. Zęby rozwarte, szlifowane skośnie: szybkie cięcie zgrubne. Zęby rozwarte: cięcie zgrubne. Uzębienie faliste: dokładne, czyste cięcie. Z węglikiem spiekanym: odporność na wysoką temperaturę i ścieranie. Pokryte węglikiem spiekanym: lutowany lutem twardym nasyp węglików spiekanych HM, długi okres żywotności. Szlif falisty: do miękkich materiałów. Brzeszczoty do wyrzynarek Typ Do materiałów: 1. 75/2,5 CC HS 5 sztuk 2. 75/4 CC HS 5 sztuk 3. 75/4 FC HS 5 sztuk 4. 75/4 C HS 5 sztuk /2,5 CC HS 5 sztuk /4 FC HS 5 sztuk 7. 75/2,5 R HS 5 sztuk 8. 75/4 AC HS 5 sztuk /4 AC HS 5 sztuk /4 AFC HS 5 sztuk /4 AFC HS 5 sztuk /4 AFC HS 5 sztuk /3 P HS 5 sztuk /1,2 HS 5 sztuk /2 HS 5 sztuk /1,2 bi 5 sztuk /2 bi 5 sztuk /1,2 bi 5 sztuk /4,5 HM 1 sztuka /RIFF HM 1 sztuka /W HS 3 sztuki 22. SB Set 25 sztuk Wszystkie rodzaje drewna, tworzyw sztucznych; czyste przekroje Wszystkie rodzaje drewna, tworzyw sztucznych; czyste przekroje Wszystkie rodzaje drewna; szybkie cięcie Brzeszczot do cięcia po łukach wszystkich rodzajów drewna; szybkie cięcie Wszystkie rodzaje drewna, tworzyw sztucznych; czyste przekroje Wszystkie rodzaje drewna; szybkie cięcie Wszystkie rodzaje drewna, tworzyw sztucznych; czyste powierzchnie przekrojów, zęby skierowane odwrotnie Bardzo gruby brzeszczot do wszystkich rodzajów drewna, tworzyw sztucznych; czyste przekroje pod kątem Bardzo gruby brzeszczot do wszystkich rodzajów drewna, tworzyw sztucznych; czyste przekroje pod kątem Bardzo gruby brzeszczot uniwersalny do wszystkich rodzajów drewna; szybkie cięcie, dokładne przekroje pod kątem Bardzo gruby brzeszczot uniwersalny do wszystkich rodzajów drewna; szybkie cięcie, dokładne przekroje pod kątem Bardzo gruby i długi brzeszczot uniwersalny do wszystkich rodzajów drewna, szybkie cięcie, dokładne kątowo przekroje Podziałka zębów (mm) Długość (mm) Nr kat. 2, , , Miękkie tworzywa sztuczne, szkło akrylowe, miękkie drewno Aluminium, żelazo, stal, metale nieżelazne i kolorowe, blacha 1, Aluminium, żelazo, stal, metale nieżelazne i kolorowe, blacha Brzeszczot bimetalowy do aluminium, żelaza, metali nieżelaznych i kolorowych, blachy, stali nierdzewnej Brzeszczot bimetalowy do aluminium, żelaza, metali nieżelaznych i kolorowych, blachy, stali nierdzewnej Brzeszczot bimetalowy do blachy, materiałów przekładkowych, aluminium, żelaza, stali, metali nieżelaznych i kolorowych, stali nierdzewnej Z węglikiem spiekanym do twardych, ścieralnych płyt warstwowych, tworzyw sztucznych wzmacnianych włóknem szklanym, materiałów złożonych, szkła, ceramiki, cegieł Z węglikiem spiekanym do tworzyw sztucznych wzmacnianych włóknem szklanym, materiałów złożonych, żelaza, stali szkła, ceramiki, cegieł Szlif falisty do miękkich materiałów i tworzyw izolacyjnych, styropianu, wełny szklanej, kartonu Zestaw SB złożony z 10x , 5x , 5x , 5x , , , Wszystkie brzeszczoty pasują także do wyrzynarek Atlas Copco, AEG, Bosch, DeWalt, Festool, Flex, Hitachi, Mafell, Makita, Metabo, Milwaukee 149

150 Ręczne pilarki tarczowe Postawcie Państwo na pewnych faworytów! Regulowana wszechstronność Ręczne pilarki tarczowe PROTOOL wyposażone są w elektronikę MMC, która zapewnia regulację obrotów, łagodny rozruch, zabezpieczenie przeciążeniowe oraz stałą liczbę obrotów pod obciążeniem. Są to elementy chroniące zarówno urządzenie, jak i jego użytkownika. Podwójne prowadzenie Prowadnica równoległa jest idealna do przekrojów wzdłużnych. Można ją stosować z lewej albo z prawej strony płyty stołowej. W odwrotnej pozycji przymocowuje się prowadnicę w celu rozszerzenia stołu. Czyste powietrze Pilarki są seryjnie wyposażone w przyłącze do odsysania, dzięki czemu wióry i niebezpieczne dla zdrowia pyły mogą zostać odprowadzone za pomocą odkurzacza PROTOOL. 150

151 Pilarka powinna być przystosowana do cięcia materiałów różnej grubości. Oferujemy możliwość idealnego doboru maszyny w zakresie grubości cięcia od 55 do 165 mm. Elektronika MMC z regulacją prędkości obrotowej oraz szeroka gama tarcz pilar- skich pozwalają precyzyjnie dostosować pracę maszyny do rodzaju obrabianego materiału. W połączeniu z szyną prowadzącą pilarki tworzą system, dzięki któremu bez trudu wykonuje się np. przekroje wzdłużne drewna litego. Elektronarzędzia do cięcia Zaawansowana technologia Ręczne pilarki tarczowe PROTOOL dzięki mocnym silnikom, wyposażonym w układy elektroniczne o wysokiej wydajności (Constant Electronic), zapewniają stałą moc cięcia. Dzięki temu można niezawodnie i szybko wykonywać nawet najtrudniejsze cięcia, przekroje wzdłużne, poprzeczne i kątowe. Wygodne pochylanie (GRP-2) Szyna prowadząca PROTOOL GRP-2 umożliwia wykonywanie czystych i dokładnych cięć w linii prostej. Cecha szczególna: CSP 56-2, CSP 68-2 i CSP 85/45 można przechylać dokładnie na krawędzi przekroju i to przy cięciach pod kątem do 45. W skrócie: zaznaczona linia = krawędź cięcia. Ochrona dla rąk Zdalna obsługa osłony wahadłowej pozwala na bezpieczne i bezproblemowe nacinanie materiałów, także w przypadku przekrojów pod kątem. Żeby podnieść osłonę, nie trzeba sięgać do niebezpiecznej strefy w pobliżu obracającej się tarczy. Rozwiązanie to chroni ręce użytkownika przed potencjalnymi urazami. PROTOOL z szybkim hamulcem bezpieczeństwa konwencjonalna pilarka sekundy Mocna precyzja Stół z odlewu ciśnieniowego ze stopu aluminium jest niezwykle stabilny dzięki swej konstrukcji żebrowej. To wytrzymałe i lekkie rozwiązanie gwarantuje pewne oparcie i lekki posuw dzięki polepszonym właściwościom ślizgowym. Dobre ułożyskowanie W obu ręcznych pilarkach tarczowych CSP 68-2 oraz CSP 85/45 wałek napędowy jest potrójnie ułożyskowany. W znacznym stopniu redukuje to zużywanie się mechanizmu i zapewnia długi okres eksploatacji. Z całą pewnością bezpieczniej W razie potrzeby szybki hamulec błyskawicznie zatrzymuje tarczę pilarską! Rozwiązanie to istotnie zwiększa bezpieczeństwo pracy i chroni materiał przed uszkodzeniami. 151

152 Ręczne pilarki tarczowe Nowe wzorce w dziedzinie bezpieczeństwa, precyzji i wytrzymałości. Zastosowanie CSP 55 CSP 56 CSP 68 CSP 85 CSP 132 CSP 165 Głębokość cięcia Przycinanie płyt fornirowanych/powlekanych 55 mm 55 mm 68 mm 85 mm 132 mm 165 mm U U U Przycinanie płyt wiórowych U U U Zgrubne przycinanie desek na placu budowy U U U U Przycinanie elementów deskowań U U U Zgrubne obcinanie desek U U Cięcie belek i kantówek po podwójnym skosie U U Rozcinanie belek U U Przewężanie kantówek i krokwi U U U Przycinanie kantówki U U Docinanie łat dachowych U U Wykonywanie czopów w belkach U U U Cięcie krokwi koszowych i narożnych U U Przycinanie płyt budowlanych, gipsowokartonowych i cementowo-wiórowych Przycinanie aluminiowych blach, płyt i profili U U U U U U U Przycinanie na długość płyt i profili z tworzyw sztucznych Przycinanie na długość kanałów kablowych z PCW i aluminium Przycinanie na długość kanałów kablowych ze stali U U U U U U U Płyty stalowe/warstwowe typu sandwich U U U 152

153 Ręczna pilarka tarczowa Kompaktowa na budowę. Elektronarzędzia do cięcia 06 Adapter do stosowania pilarki z szyną prowadzącą AD-GRP Nr kat Szyny prowadzące GRP 750 (750 mm) Nr kat GRP 1500 (1500 mm) Nr kat Kątowy element prowadzący AG-GRP Nr kat Prowadnica równoległa PG-CSP 55 Nr kat CSP 55-2 Kompaktowa pilarka tarczowa do prac budowlanych Pewne opacie na obrabianym materiale oraz precyzyjne przekroje dzięki stabilnej płycie stołowej z odlewu ciśnieniowego ze stopu aluminium. Wytrzymała wersja budowlana wyposażona w obudowę przekładni oraz osłonę z odlewu ciśnieniowego ze stopu aluminium. Duża skuteczność dzięki silnikowi o mocy W. Proste i pewne operowanie narzędziem dzięki zwartej budowie. Możliwość obserwacji linii cięcia przy przekrojach ukośnych dzięki wizjerowi. Bezpieczny wyrzut wiórów dzięki wbudowanemu kanałowi kierującemu wióry. Dokładne przekroje pod kątem do 45 z precyzyjną skalą to żaden problem. Odsysanie wiórów i pyłu bez adaptera. Skutecznie: kanał odprowadzający wióry dla większego bezpieczeństwa i wygody pracy. Z prowadzeniem: adapter do stosowania pilarki z szyną dla przekrojów prostoliniowych. Dane techniczne CSP 55-2 Moc znamionowa W Głębokość cięcia przy 0 ; 90 / /0-38 mm Zakres cięcia pod kątem 0-45 Prędkość obrotowa (bieg jałowy) min -1 Wymiary tarczy pilarskiej 160 x 20/2,5 mm Ciężar 3,5 kg Nr kat. (wersja w kartonie) Nr kat. (wersja w Systainerze) Zakres dostawy: tarcza pilarska z węglików spiekanych Z 18 WZ, prowadnica równoległa, Systainer (do wyboru wersja w kartonie). 153

154 Ręczne pilarki tarczowe Najmocniejsze wśród pilarek kompaktowych. Prowadnica równoległa PG-CSP 56-2 Nr kat CSP 56-2 EB Zestaw CSP 56-2 EB-GRP Mocna, ręczna pilarka tarczowa z układem elektronicznym, o głębokości cięcia do 55 mm Wysoka skuteczność dzięki silnikowi o mocy W z elektroniką zapewniającą stałe obroty podczas cięcia. Bezpieczna i bezstresowa praca dzięki zdalnemu sterowaniu osłoną wahadłową i szybkiemu hamulcowi bezpieczeństwa. Dobra widoczność linii cięcia dzięki wizjerowi w osłonie, odkrytemu stołowi po prawej stronie tarczy pilarskiej oraz optymalnemu odprowadzaniu wiórów. Wpust prowadzący w wytrzymałej płycie stołowej z aluminiowego odlewu ciśnieniowego umożliwia precyzyjne, wolne od wyrwań i prostoliniowe przekroje przy użyciu szyny prowadzącej GRP-2. Zakres dostawy CSP 56-2 EB-GRP: CSP 56-2 EB, dodatkowo szyna prowadząca GRP 1400/2, do wyboru wersja w kartonie lub Systainerze. Dane techniczne CSP 56-2 EB Moc znamionowa W Głębokość cięcia przy 0 ; 90 / /0-38 mm Zakres cięcia pod kątem 0-45 Prędkość obrotowa (bieg jałowy) min -1 Wymiary tarczy pilarskiej 160 x 20/2,5 mm Ciężar 5,1 kg Nr kat. (wersja w kartonie) Nr kat. (wersja w Systainerze) Zakres dostawy: tarcza pilarska z węglików spiekanych Z 18 WZ, adapter do odsysania, Systainer (do wyboru wersja w kartonie). Zestaw w kartonie nr kat Zestaw w Systainerze, nr kat

155 Elektronarzędzia do cięcia 06 Prowadnica równoległa PG-CSP 68-2 Nr kat CSP 68-2 EB Zestaw CSP 68-2 EB-GRP Mocna, ręczna pilarka tarczowa z układem elektronicznym, o głębokości cięcia do 68 mm Bardzo wysoka skuteczność dzięki silnikowi o mocy W. Bezpieczna i bezstresowa praca dzięki zdalnemu sterowaniu osłoną wahadłową i szybkiemu hamulcowi bezpieczeństwa. Dobra widoczność linii cięcia dzięki wizjerowi w osłonie, odkrytemu stołowi po prawej stronie tarczy pilarskiej oraz optymalnemu odprowadzaniu wiórów. Wpust prowadzący w wytrzymałej płycie stołowej z aluminiowego odlewu ciśnieniowego umożliwia precyzyjne, wolne od wyrwań i prostoliniowe przekroje przy użyciu szyny prowadzącej GRP-2. Wysokiej klasy elektronika, zapewniająca cięcie dostosowane do rodzaju materiału oraz stałą liczbę obrotów podczas pracy. Potrójnie ułożyskowany wałek napędowy zapewnia stabilność i długą żywotność. Zakres dostawy CSP 68-2 EB-GRP: CSP 68-2 EB, dodatkowa szyna prowadząca GRP 1400/2, do wyboru wersja w kartonie lub Systainerze. Dane techniczne CSP 68-2 EB Moc znamionowa W Głębokość cięcia przy 0 ; 90 / /0-49 mm Zakres cięcia pod kątem 0-45 Prędkość obrotowa (bieg jałowy) min -1 Wymiary tarczy pilarskiej 190 x 30/2,6 mm Ciężar 6,1 kg Nr kat. (wersja w kartonie) Nr kat. (wersja w Systainerze) Zakres dostawy: tarcza pilarska z węglików spiekanych Z 18 WZ, adapter do odsysania, Systainer (do wyboru wersja w kartonie). Zestaw w kartonie nr kat Zestaw w Systainerze, nr kat

156 Ręczne pilarki tarczowe Najmocniejsze w klasie 85 mm - mogą wszystko. Prowadnica równoległa PG-CSP 85/45 Nr kat CSP 85/45 EB Zestaw CSP 85/45 EB-GRP Wyczynowa pilarka klasy 85 z pakietem zabezpieczeń i elektroniką Bardzo skuteczna dzięki silnikowi o mocy W. Potrójnie ułożyskowany wałek napędowy zapewnia wysoką stabilność, długą żywotność i bezpieczeństwo. Bezpieczna i bezstresowa praca dzięki zdalnemu sterowaniu osłoną wahadłową i szybkiemu hamulcowi bezpieczeństwa. Wysokiej klasy elektronika zapewniająca cięcie dostosowane do rodzaju materiału, stałą liczbę obrotów podczas pracy oraz łagodny start maszyny. Wpust prowadzący w płycie stołowej umożliwia precyzyjne, wolne od wyrwań prostoliniowe przekroje przy użyciu szyny prowadzącej GRP-2. Zakres dostawy CSP 85/45 EB-GRP: CSP 85/45 EB, dodatkowo z szyną prowadzącą GRP 1400/2, w kartonie. Zestaw w kartonie nr kat Dane techniczne CSP 85/45 EB Moc znamionowa W Głębokość cięcia przy 0 ; 90 / /0-62 mm Zakres cięcia pod kątem 0-45 Zakres dostawy: tarcza pilarska z węglików spiekanych Z 22 WZ, odrzutnik wiórów Prędkość obrotowa (bieg jałowy) min -1 Wymiary tarczy pilarskiej 240 x 30/2,8 mm Ciężar 8,9 kg Nr kat. (wersja w kartonie)

157 Elektronarzędzia do cięcia 06 Wyposażenie do CSP 56-2 EB, CSP 68-2 EB i CSP 85/45 EB Nazwa Typ Nr kat. 1. Szyna prowadząca Długość: 800/1400/3000 mm Do perfekcyjnych, prostoliniowych i wolnych od wyrw przekrojów 2. Wkładka antywyrwaniowa Długość 800/1400/3000 mm Wymienna wkładka antywyrwaniowa do szyny prowadzącej GRP-2 3. Podkład przyczepny Wymienny podkład przyczepny do szyny prowadzącej GRP-2 Rolka 10 m GRP 800/ GRP 1400/ GRP 3000/ GRP-SG GRP-SG GRP-SG GRP-AS 10M Bieżnia ślizgowa Wymienna bieżnia ślizgowa do szyny prowadzącej GRP-2 Rolka 10 m GRP-SL 10M Specjalny ścisk śrubowy Zakres mocowania 120/300 mm, wykonany w całości ze stali Zawartość opakowania 2 szt. CL-GRP CL-GRP Element łączący Do łączenia szyn prowadzących (obróbka długich elementów) Zawartość opakowania 1 szt. CN-GRP Przykładnica kątowa Dla dokładnych kątowo przekrojów wykonywanych w połączeniu z szyną prowadzącą GRP-2 GRP-AG Szybki zacisk GRP-RAPID/L Tarcze pilarskie Nazwa Typ Nr kat. 9 Ząb przemienny 9. Standard Do różnego rodzaju drewna, płyt wiórowych, płyt wiórowych wiązanych cementem, płyt z włókien drzewnych, płyt gipsowo-kartonowych 160x2,2x20 HW Z 18 WZ x2,6x30 HW Z 18 WZ x2,8x30 HW Z 22 WZ Super Cut Do czystych przekrojów wysokogatunkowych materiałów, płyt fornirowanych, powlekanych, stolarskich, sklejki, drewna równoległowarstwowego 160x2,2x20 HW Z 48 WZ x2,6x30 HW Z 48 WZ Ząb przemienny 240x2,8x30 HW Z 48 WZ Ząb trapezowy 11. Gladiator Do drewna budowlanego, szalunków, drewna z pozostałościami metalu (gwoździe), drewna z cząstkami betonu. Krawędzie tnące z nakładkami ze specjalnych węglików spiekanych, odpornych na uderzenia 160x2,2x20 HW Z 14 TR x2,6x30 HW Z 16 TR Ząb trapezowopłaski 12. Spezial Alu Do aluminiowych płyt i profili, tworzyw sztucznych wzmacnianych włóknami, materiałów wiązanych żywicą fenolową (Resopal, Resitex, Werzalit ), płyt powlekanych, szkła akrylowego (pleksiglas) 160x2,2x20 HW Z 52 TFZ x2,6x30 HW Z 54 TFZ x2,8x30 HW Z 80 TFZ Ząb płaski 13. Sprinter Do szybkiego cięcia drewna litego, idealna zwłaszcza do przekrojów wzdłużnych. Szybsza praca z mniejszą siłą dzięki specjalnym krawędziom tnącym i dużemu wrębowi 160x2,2x20 HW Z 12 WZ x2,6x30 HW Z 12 FZ x2,8x30 HW Z 18 WZ Ząb płaski 14. Spezial Stahl Do stalowych kanałów kablowych, blachy stalowej, profili stalowych oraz płyt warstwowych typu sandwich z rdzeniem z pianki lub styropianu 240x2,6x30 HW Z 48 FZ

158 158 Maszyny ciesielskie Profesjonalne narzędzia dla budownictwa drewnianego.

159 Ręczne ciesielskie pilarki tarczowe 160 Ciesielska pilarka łańcuchowa 168 Frezarka siodłowa 170 Ręczne strugi ciesielskie 174 Ręczna pilarka taśmowa 178 Dłutownica łańcuchowa

160 Ręczna ciesielska pilarka tarczowa Siła, precyzja i bezpieczeństwo. Najmocniejsza w swojej klasie Przycinanie krokwi koszowych i narożnych stawia każdej ręcznej pilarce tarczowej szczególne wymagania. W tego rodzaju pracach bardzo szybko odczuwa się, czym jest prawdziwa skuteczność cięcia. CSP 85/60 z mocą W najsilniejsza ręczna pilarka tarczowa w swojej klasie pokazuje ile jest warta. Mocna, wytrzymała i żywotna tak będą Państwo ją oceniać. Z podwójnym prowadzeniem Precyzyjna prowadnica równoległa jest idealna przy cięciu wzdłużnym. Stosowana do wyboru z lewej lub z prawej strony płyty stołowej, pozwala na płynne ustawianie żądanej odległości od obrabianego materiału. Długi i precyzyjny profil aluminiowy jest niezawodnie utrzymywany przy płycie stołowej dzięki dwóm drążkom prowadzącym. Zapewnia to wysoką stabilność i jednocześnie optymalną powierzchnię prowadzącą. Cięcia wykonywane z niezwykłą precyzją nie powstają przypadkiem, lecz są rezulatem optymalnego wyposażenia. Deski, belki itd Jakość cięcia zależy nie tylko od umiejętności użytkownika. W decydującym stopniu jest ona pochodną stabilności i precyzji maszyny. CSP 85/60 oferuje Państwu idealne warunki do pracy. Duża, użebrowana płyta stołowa pilarki zapewnia jej pewne oparcie o podłoże. Precyzyjnie szlifowana stalowa prowadnica kolumnowa do regulacji wysokości gwarantuje narzędziu stabilność. Pomocą służy również ergonomicznie ukształtowany uchwyt dodatkowy na płycie stołowej, który poprawia prowadzenie i obsługę maszyny. W ten sposób szybciej i łatwiej uzyskują Państwo precyzyjne wyniki. Potrójnie ułożyskowany wałek napędowy Wyjątkowo silny napęd sprzężony jest z super solidną przekładnią z precyzyjnym ułożyskowaniem. CSP 85/60 może tu poszczycić się czymś wyjątkowym: trzecim punktem ułożyskowania wałka napędowego, co zapewnia nie tylko wysoką precyzję i dokładny ruch obrotowy maszyny. To dodatkowo wbudowane łożysko igiełkowe nadaje przekładni wysoką stabilność. Dzięki temu mechanizm wolniej się zużywa. Konsekwencją jest pewna i spokojna praca oraz niższe koszty eksploatacji maszyny. Precyzyjne przekroje skośne Również przekroje po podwójnym skosie mają tu zagwarantowaną najwyższą precyzję. Takie właśnie wyniki uzyskuje CSP 85/60 przy współpracy z systemem prowadzącym dla maszyn ciesielskich. Wystarczy umieścić podwójnie prowadzoną prowadnicę (dostępna jako wyposażenie) we wpuście szyny. Tym sposobem pilarka przesuwa się po idealnie prostym torze i wykonuje precyzyjne przekroje od pierwszego do ostatniego milimetra. 160

161 Maszyny ciesielskie 07 Adapter prowadnicy PG-CSP 85/60 do stosowania z ciesielską szyną prowadzącą Nr kat CSP 85/60 Najmocniejsza ręczna pilarka tarczowa w klasie 85 Potrójnie ułożyskowany wałek napędowy zapewnia stabilność i długą żywotność. Bardzo skuteczna dzięki silnikowi o mocy W. Precyzyjne przekroje dzięki płycie stołowej z odlewu ciśnieniowego ze stopu aluminium. Stabilne ustawianie wysokości za pomocą stalowej prowadnicy kolumnowej. Dokładne przekroje pod kątem do 60 dzięki stabilnej i precyzyjnej regulacji. Start bez szarpnięć dzięki łagodnemu rozruchowi. Optymalna obsługa dzięki podwójnemu zamocowaniu prowadnicy równoległej. Wychylana aż do kąta 60 Z CSP 85 są możliwe przekroje po skosie pod niezwykle dużym kątem: do 60. Dwa wykonane z odlewu łożyska wychylne przy płycie stołowej zapewniają wysoką stabilność pod każdym żądanym kątem pochylenia. Konieczną dokładność przy ustawianiu kąta gwarantuje czytelna skala w połączeniu z dokładnym wskaźnikiem. Dane techniczne Moc znamionowa Głębokość cięcia przy 0 ; 90 Głębokość cięcia przy 45 /60 Cięcie pod kątem CSP 85/ W mm 60/38 mm 0-60 Zakres dostawy: tarcza pilarska z węglików spiekanych Z 22 WZ, prowadnica równoległa Obroty (bieg jałowy) min -1 Wymiary tarczy pilarskiej 240 x 30/2,8 mm Ciężar 8,8 kg Nr kat

162 Ręczna ciesielska pilarka tarczowa Trzy urządzenia ciesielskie w jednym. Ręczna pilarka tarczowa Z jej 132 mm głębokości cięcia mają Państwo prawdziwą pilarkę dwunastkę z wystarczającą rezerwą. Skuteczny silnik z mocą W zapewnia dużą prędkość cięcia, a co za tym idzie szybkie postępy pracy. Potrójnie ułożyskowany wałek napędowy stanowi szczególny wyróżnik jakości. Dzięki niemu maszyna ma znacznie spokojniejszy bieg i większą żywotność. Pilarkę można oczywiście wychylać bezstopniowo do 60 i w związku z tym stosować ją do przekrojów pod bardzo dużym kątem. Szybka zmiana głowica do zaciosów Zmieniając głowicę, w prosty sposób przekształcasz mocną pilarkę tarczową w niezawodną frezarkę do zaciosów. Maszyna w tej konfiguracji pozwala wykonywać typowe wybrania ciesielskie podczas jednej operacji roboczej. Głowica do wręgowania Także przezbrojenie CSP 132 do postaci frezarki do wręgów jest bardzo proste. Wystarczy wyjąć tarczę pilarską i zamontować głowicę do wręgowania. Tak przygotowane urządzenie jest gotowe do wykonywania wręgów w ścianach wieńcowych w domach z bali. Zabezpieczenie przed urazami Zaleta sterowania osłoną wahadłową z bezpiecznej odległości jest bardzo cenna: stosowną dźwignię uruchamia się z dodatkowego uchwytu. Ręce pozostają w bezpiecznej odległości od obracającej się tarczy optymalnie chronione. Co dwa mocowania, to nie jedno Podwójnie ustalaną prowadnicę równoległą można zamocować do wyboru z lewej lub z prawej strony płyty stołowej. Jest idealna przede wszystkim przy cięciach wzdłużnych szczególnie w połączeniu ze sprawdzoną szyną prowadzącą PROTOOL do prac ciesielskich. Obserwacja miejsca cięcia Osłona wyposażona jest w okienko, które pozwala na bezpośrednią wzrokową kontrolę wyników pracy. Lepsza widoczność to także większe bezpieczeństwo zwłaszcza przy przekrojach pod kątem. 162

163 Maszyny ciesielskie 07 Zagięta prowadnica równoległa PG-A CSP 132 Nr kat Zestaw do wykonywania zaciosów RS-CSP 160 x 80 Nr kat w zestawie z CSP 132 E Nr kat Zestaw do wykonywania wręgów NS-CSP 250 x 50 Nr kat w zestawie z CSP 132 E Nr kat CSP 132 E WZ RS-CSP 160 x 80 NS-CSP 250 x 50 Trzy maszyny ciesielskie w jednej Łatwe nacinanie również przy cięciach ukośnych dzięki zdalnemu sterowaniu osłoną wahadłową. Dokładne przekroje pod kątem do 60 dzięki stabilnemu łożysku wychylnemu. Komfortowa praca dzięki elektronice SSB: łagodny rozruch, stała prędkość obrotowa, zabezpieczenie przed przeciążeniem oraz kontrola temperatury uzwojenia silnika. Zakres dostawy: tarcza pilarska z węglików spiekanych Z 24 WZ, prowadnica równoległa i rozszerzenie stołu, przewód zasilający o dł. 10 m Zestaw do wykonywania zaciosów do CSP 132 E Bezpieczna obsługa dzięki dwóm osłonom głowicy nożowej. Spokojny bieg dzięki dynamicznie wyważanej głowicy nożowej. Wysokiej jakości powierzchnia i szybki postęp prac dzięki nożom wymiennym i podcinakowi z węglików spiekanych. Prosta i szybka wymiana noży dzięki precyzyjnym listwom mocującym. Zakres dostawy: głowica nożowa do zaciosów, 1 osłona stała, 1 osłona ruchoma sterowana z uchwytu, listwy mocujące do noży wymiennych HM, podcinak HM Zestaw do wykonywania wręgów do CSP 132 E Bezpieczna obsługa dzięki dwóm osłonom głowicy nożowej. Spokojny bieg dzięki dynamicznie wyważanej głowicy nożowej. Wysokiej jakości powierzchnia i szybki postęp prac dzięki nożom wymiennym i podcinakowi z węglików spiekanych. Prosta i szybka wymiana noży dzięki precyzyjnym listwom mocującym. Zakres dostawy: głowica nożowa do wręgowania, 1 osłona stała, 1 osłona ruchoma sterowana z uchwytu, listwy mocujące do noży wymiennych HM, podcinak HM Dane techniczne Moc znamionowa Głębokość cięcia przy 0 ; 90 Głębokość cięcia przy 45 /60 Cięcie pod kątem Obroty (bieg jałowy) Wymiary tarczy pilarskiej Ciężar Nr kat. CSP 132 E WZ W/230 V mm 85/50 mm min x 30/3,5 mm 18 kg Dane techniczne Głowica do zaciosów Ø Otwór Ø Otwory poboczne Ø Szerokość frezowania Głębokość frezowania Nastawianie skosu maks. Nóż wymienny HM Podcinak HM Ciężar Nr kat. RS-CSP 160 x x 80 mm 30 mm 7 mm/lk 42 mm 80 mm 0-38 mm x 13 x 2,2 mm 14 x 14 x 2,0 mm 7,1 kg Dane techniczne Głowica do wręgów Ø Otwór Ø Otwory poboczne Ø Szerokość frezowania Głębokość frezowania Nóż wymienny HM Podcinak HM Ciężar Nr kat. NS-CSP 250 x x 50 mm 30 mm 7 mm/lk 42 mm 50 mm 0-80 mm 50 x 12 x 1,5 mm 14 x 14 x 2,0 mm 6,8 kg

164 Ręczna ciesielska pilarka tarczowa Precyzyjna i silna w dużym formacie. Precyzyjnie prowadzona Także ręczne pilarki tarczowe o dużej głębokości cięcia pozwalają wykonywać pracę szybko i sprawnie. I wcale nie trzeba przy tym rezygnować z precyzji. Profil aluminiowy prowadnicy równoległej spełnia tu po prostu rolę szyny prowadzącej. Ręczną pilarkę tarczową umieszcza się na wypuście prowadzącym szyny. Gwarantuje to pewne i precyzyjne prowadzenie od pierwszego do ostatniego milimetra. Szczególnie przy cięciach po skosie kombinacja pilarki tarczowej i szyny prowadzącej przynosi duże korzyści: oszczędza czas, zwiększa bezpieczeństwo i pozwala uniknąć mozolnej obróbki dodatkowej. Łagodny start szybki stop W czasie startu i wybiegu silnika skumulowana siła jest poskramiana przez inteligentną elektronikę. Łagodny rozruch zapewnia start bez szarpnięć. Oszczędza to silnik, łożysko i przekładnię. Specjalny hamulec skraca dobieg tarczy pilarskiej, aktywnie przyczyniając się do większego bezpieczeństwa pracy. Osłona wahadłowa zdalnie sterowana Szczególne wymagania względem osłony wahadłowej stawiane są podczas nacinania materiału przy cięciu po skosie oraz podwójnym skosie. Osłonę można odchylić do tyłu za pomocą dźwigni. Ręka prowadząca pozostaje przy tym na dodatkowym uchwycie, z dala od niebezpiecznej strefy obracającej się tarczy pilarskiej. Wygoda i bezpieczeństwo na pierwszym miejscu! Skuteczne, solidne i wytrzymałe Niezawodność i długa żywotność ręcznych ciesielskich pilarek tarczowych PROTOOL jest zasługą mocnych silników, wytrzymałych obudów i solidnych części odlewanych. Wyjątkową skuteczność tych pilarek szybko docenią Państwo przy wzdłużnym cięciu drewna. Nazywamy to siłą bez kompromisów. 164

165 Maszyny ciesielskie 07 CSP 165 E WZ Skuteczna i wytrzymała: pilarka klasy 165 Precyzyjne oparcie dzięki dużej powierzchni płyty stołowej. Mały opór tarcia dzięki bieżni ślizgowej z tworzywa Pertinax. Precyzyjne przekroje dzięki prowadzeniu za pomocą dwóch stalowych prowadnic kolumnowych. Dane techniczne CSP 165 E WZ Moc znamionowa W/230 V Głębokość cięcia przy 0 ; mm Głębokość cięcia przy 45 /60 124/86 mm Cięcie pod kątem 0-60 Obroty (bieg jałowy) min -1 Wymiary tarczy pilarskiej 420 x 30/3,6 mm Ciężar 22 kg Nr kat Prosta zmiana głębokości cięcia dzięki wygodnej regulacji. Łatwe nacinanie również przy cięciach ukośnych dzięki zdalnemu sterowaniu osłoną wahadłową. Komfortowa praca dzięki elektronice SSB: łagodny rozruch, hamulec wybiegu, stała prędkość obrotowa i zabezpieczenie przed przeciążeniem. Bardzo spokojna praca i długi okres użytkowania dzięki elastycznemu sprzęgłu w przekładni. Zakres dostawy: tarcza pilarska Z 28 WZ, prowadnica równoległa i rozszerzenie stołu, przewód zasilający 10 m Osłona wahadłowa sterowana z bezpiecznej odległości Szczególne wymagania względem osłony wahadłowej stawiane są przy nacinaniu materiału pod kątem w przypadku cięcia po skosie oraz podwójnym skosie. Osłonę można odchylić do tyłu za pomocą dźwigni. Ręka prowadząca pozostaje przy tym na dodatkowym uchwycie, z dala od niebezpiecznej strefy obracającej się tarczy pilarskiej. Jaka wygoda i bezpieczeństwo użytkownika! 165

166 Pilarki na budowę Idealne do cięcia paneli izolacyjnych. CSP 132 E TFZ CSP 165 E FWF Pilarka do cięcia materiałów budowlanych: specjalistka od paneli izolacyjnych Bezproblemowe nacinanie materiału również przy cięciach ukośnych dzięki zdalnemu sterowaniu osłoną wahadłową. Potrójne ułożyskowanie wału napędowego zapewnia dużą stabilność i długi okres użytkowania. Komfortowa praca z elektroniką SSB: łagodny rozruch, stała prędkość obrotowa, zabezpieczenie przed przeciążeniem i kontrola temperatury uzwojenia silnika. Zakres dostawy: tarcza pilarska HW Z 60 TFZ do cięcia blachy aluminiowej na sucho, prowadnica równoległa i rozszerzenie stołu, przewód zasilający o dł. 10 m Pilarka do cięcia materiałów budowlanych: specjalistka od paneli izolacyjnych Mały opór tarcia dzięki bieżni ślizgowej z tworzywa Pertinax. Prosta zmiana głębokości cięcia dzięki wygodnej regulacji. Bezproblemowe nacinanie materiału również przy cięciach ukośnych dzięki zdalnemu sterowaniu osłoną wahadłową. Komfortowa praca dzięki elektronice SSB: łagodny rozruch, hamulec wybiegu, stała pr. obrotowa i zabezp. przed przeciążeniem. Zakres dostawy: specjalna tarcza pilarska HW Z 72 FWF do cięcia blachy stalowej na sucho, prowadnica równoległa i rozszerzenie stołu, przewód zasilający o dł. 10 m Panele warstwowe typu sandwich Przycinanie paneli warstwowych stosowanych do budowy hal, kontenerów i elewacji za pomocą systemu prowadzącego i specjalnej tarczy pilarskiej. Grubość samej blachy maks. do 2 mm. Dane techniczne Moc znamionowa Głębokość cięcia przy 0 ; 90 Głębokość cięcia przy 45 /60 Cięcie pod kątem Obroty (obciążenie nominalne) CSP 132 E TFZ W/230 V mm 85/50 mm min -1 Dane techniczne Moc znamionowa Głębokość cięcia przy 0 ; 90 Głębokość cięcia przy 45 /60 Cięcie pod kątem Obroty (bieg jałowy) CSP 165 E FWF W/230 V mm 124/86 mm min -1 Średnica tarczy pilarskiej Ciężar Nr kat. 350 x 30/2,9 mm 18 kg Wymiary tarczy pilarskiej Ciężar Nr kat. 420 x 30/3,6 mm 22 kg

167 Maszyny ciesielskie 07 System prowadzący do maszyn ciesielskich Nazwa Dane techniczne Typ Nr kat Szyna prowadząca Długość mm GCP Eloksalowany profil aluminiowy dla precyzyjnych prac pilarskich i frezarskich 2. Szyna prowadząca Długość mm GCP Eloksalowany profil aluminiowy dla precyzyjnych prac pilarskich i frezarskich 3. Specjalny ścisk śrubowy Zakres mocowania 120/300 mm CL-GRP Wykonany w całości ze stali Zawartość opakowania 2 szt. CL-GRP Element łączący Do łączenia szyn prowadzących dla CN-GRP obróbki długich elementów Zawartość opakowania 1 szt Przykładnica kątowa Długość mm GCP 1000 AG Kątowy element prowadzący, płynnie ustawiany w obie strony do kąta 90 ; do połączenia z szyną prowadzącą. Ze znacznikiem linii cięcia do ustawiania przekroju na rysę pod każdym kątem. 6. Znacznik linii cięcia Do szyn prowadzących CP - GCP Tarcze pilarskie Nazwa Dane techniczne Typ Nr kat Ząb przemienny Ząb przemienny Ząb trapezowopłaski Ząb płaski Zmienna faza Ząb płaski 1. Standard Do różnego rodzaju drewna, 240 x 2,8 x 30 HW Z 22 WZ płyt wiórowych, płyt wiórowych wiązanych cementem, płyt pilśniowych, 350 x 3,5 x 30 HW Z 24 WZ płyt gipsowokartonowych. 380 x 3,2 x 30 HW Z 28 WZ x 3,6 x 30 HW Z 28 WZ Super Cut Dla czystych przekrojów wysokogatunkowych 240 x 2,8 x 30 HW Z 48 WZ materiałów, płyt fornirowanych, powlekanych, stolarskich, sklejki, drewna równoległowarstwowego. 3. Spezial Alu Do aluminiowych płyt i profili, 240 x 2,8 x 30 HW Z 80 TFZ tworzyw sztucznych wzmacnianych włóknami, materiałów wiązanych żywicą fenolową (Resopal, Resitex, Werzalit ), płyt powlekanych, szkła akrylowego (pleksiglasu). 4. Sprinter Do szybkiego cięcia drewna litego, 240 x 2,8 x 30 HW Z 18 WZ idealna zwłaszcza do przekrojów wzdłużnych. Szybsza praca z mniejszą 350 x 3,5 x 30 HW Z 24 WZ siłą dzięki specjalnym krawę- dziom tnącym i dużemu wrębowi. 380 x 3,2 x 30 HW Z 24 WZ x 3,6 x 30 HW Z 24 WZ Spezial Sandwich Do płyt warstwowych z rdzeniem 350 x 2,9 x 30 HW Z 60 TFZ piankowym lub styropianowym oraz z blachą aluminiową (tarcza Ø350) /stalową (tarcza Ø420) o grubości do 2 mm; grubość płyt 420 x 3,6 x 30 HW Z 72 FWF do 130, względnie 160 mm. 6. Spezial Stahl Do stalowych kanałów kablowych, 240 x 2,6 x 30 HW Z 40 FZ blachy stalowej, profili stalowych oraz płyt warstwowych typu sandwich z rdzeniem z pianki lub styropianu. 167

168 Ciesielska pilarka łańcuchowa Wyjątkowe możliwości przy wycinaniu konstrukcji. Na prowadzeniu wśród pilarek Precyzyjnie wykonany profil aluminiowy prowadnicy równoległej z dwoma drążkami prowadzącymi może być umieszczany do wyboru z prawej lub z lewej strony pilarki łańcuchowej CCP 380. Prowadnicę równoległą można stosować także jako adapter do ciesielskiej szyny prowadzącej. Prowadnicę ze zintegrowanym elementem poślizgowym z tworzywa sztucznego po prostu umieszcza się na wypuście prowadzącym szyny do prac ciesielskich. Dzięki temu można pracować szybciej i dokładniej. Cięcie ruchem koszącym Przy seryjnych cięciach belkowań stropów korzystne jest, gdy łańcuch tnący pracuje ruchem koszącym. Za pomocą dwóch śrub naprężających można pochylić kąt łańcucha tnącego względem płyty stołowej o 10 do tyłu. Cięcie na rysę W przypadku cięcia na rysę szczególne zalety posiada znacznik linii przekroju, ustawiany na wybrany kąt według dobrze czytelnej skali. Szerokość cięcia łańcucha tnącego również zostaje tu uwzględniona, tak samo jak ustawiony kąt. Pewne oparcie, dobre prowadzenie Zasada konstrukcji z segmentem wychylanym w obie strony do kąta 60 czyni z tej pilarki uniwersalną maszynę do wywiązywania konstrukcji. Środek ciężkości pilarki z silnikiem i przekładnią pokrywa się z punktem środkowym płyty stołowej. Wyjątkowo duża głębokość cięcia do 380 mm Przy wycinaniu belkowania stropu wymagane są wyjątkowo duże głębokości cięcia. CCP 380 nawet przy przekrojach pod kątem 45 daje sobie radę z klejonymi wiązarami i drewnianymi krokwiami o grubości do 25 cm. Maszyna ta jest idealną propozycją dla firm ciesielskich oraz zakładów budownictwa drewnianego. 168

169 Maszyny ciesielskie 07 Wózek transportowy TC - CCP Nr kat Łańcuch tnący uniwersalny (Uni) SC 3/8-91 VG do przekrojów poprzecznych i wzdłużnych Nr kat Łańcuch tnący drobny (Fein) SC 3/8-91 LX do przekrojów precyzyjnych Nr kat Laminowana prowadnica GB 18 -CCP 380 z gwiazdą przekierowującą długość 18 Nr kat Olej do łańcuchów opakowanie 1l Nr kat CCP 380 Mocna o dużej głębokości cięcia Wysoka wydajność cięcia dzięki silnikowi o mocy W. Dodatkowe bezpieczeństwo zapewnia łagodny rozruch, elektrodynamiczny hamulec wybiegu i zabezpieczenie przeciążeniowe. Bardzo spokojna praca i długi okres użytkowania dzięki wielkowymiarowej przekładni stożkowej. Dokładnie ustawiany kąt przekroju dzięki dobrze czytelnym skalom. Optymalne odprowadzanie wiórów także w przypadku wilgotnego drewna. Ustawienie wyrzutnika wiórów można regulować. Automatyczne smarowanie łańcucha, duży pojemnik, łatwa kontrola poziomu oleju. Wygodne naprężanie łańcucha Dobry dostęp do łańcucha tnącego pozwala na dogodną regulację jego naprężenia, bez konieczności zdejmowania osłony ochronnej. Równie prosto daje się wymienić łańcuch tnący oraz zębnik także bez konieczności demontowania części funkcjonalnych. Dane techniczne Moc znamionowa Głębokość cięcia przy 0 ; 90 Głębokość cięcia przy 45 /60 Cięcie pod kątem z lewej/prawej Prędkość łańcucha (bieg jałowy) Ciężar Nr kat. CCP W/230 V 380 mm 250/170 mm 0-60 / m/s 16,5 kg Zakres dostawy: podwójnie prowadzona prowadnica równoległa, łańcuch tnący uniwersalny SC 3/8-91 VG do przekrojów wzdłużnych i poprzecznych, łańcuch tnący do przekrojów precyzyjnych SC-3/8-91 LX, olej 1l, narzędzia do obsługi, przewód zasilający o dł. 10 m Standardowe łańcuchy tnące to oszczędność Podziałka łańcucha 3/8 pozwala na korzystanie z różnych łańcuchów tnących, jakie Państwo od lat dobrze znają i stosują. 169

170 Frezarka siodłowa Moc i precyzja w budownictwie drewnianym. Solidny pakiet mocy Frezarka siodłowa NRP 90 przekonuje swoją siłą, stabilnością i precyzją. Maszyna pewnie spoczywa na belkowaniu stropu, pracuje cicho i spokojnie. Efekt: sprawna i szybka obróbka skrawaniem z wysoką precyzją i doskonałą jakością powierzchni przekrojów. Jednak pełen wachlarz możliwości NRP 90 demonstruje dopiero podczas wykonywania ekstremalnie głębokich cięć. Łatwe ustawianie głębokości przy wykonywaniu zaciosów Podczas ustawiania kąta nachylenia dla wykonywania zaciosów mechanizm nastawczy automatycznie również się przechyla. Dzięki temu operacja ustawiania kąta jest prosta, bez niepotrzebnego liczenia i mierzenia. Wymiar ustawiony na głębokościomierzu zostaje zachowany w przypadku każdej głębokości frezowania. Oszczędza to czasochłonnego bocznego doregulowywania, gdy trzeba zmienić głębokość. Precyzyjnie, pewnie i szybko Ciesielskie szyny prowadzące są bardzo praktyczne i przydatne nie tylko przy cięciu, ale także przy wykonywaniu zaciosów i wręgów. Prowadnicę równoległą frezarki do zaciosów z precyzyjnym profilem aluminiowym w łatwy sposób umieszcza się we wpuście szyny prowadzącej. Dzięki temu można pracować nie tylko szybciej, ale także dokładniej i pewniej. 90 mm PROTOOL Konkurent Ekstremalna głębokość wręgowania NRP 90 umożliwia wykonywanie wręgów o głębokości do 90 mm. Nieskomplikowane: ustawianie głębokości wykonywania zaciosów. Wybrana głębokość zawsze zostaje zachowana. Nastawianie NRP 90 do wykonywania zaciosów: 1. Ustawić na skali kąt zaciosu (odpowiednio do nachylenia połaci dachowej). 2. Nastawić wskaźnik głębokości cięcia na kąt zaciosu. Nastawić głębokość frezowania pokrętłem. Wskazanie głębokościomierza odpowiada głębokości frezowania. 3. Frezarkę do zaciosów nastawić na żądany kąt (α) według skali. 170

171 Maszyny ciesielskie 07 Głowica do zaciosów D 150 x 115 mm NC-NRP 150 x 115 Nr kat Głowica do wręgowania D 260 x 50 mm FC-NRP 260 x 50 Nr kat Głowica do wręgowania D 215 x 40 mm FC-NRP 215 x 40 Nr kat NRP 90 Frezarka siodłowa do wykonywania precyzyjnych zaciosów i wręgów Pewne oparcie na obrabianym materiale oraz spokojna praca maszyny dzięki stabilnej konstrukcji. Wysoka skuteczność dzięki silnikowi o dużej mocy. Proste i precyzyjne nastawianie głębokości frezowania poprzez regulację wysokości wrzeciona. Łatwe nastawianie parametrów frezowania zaciosów: wybrana głębokość zawsze pozostaje zachowana, niezależnie od jej wielkości. Pewne i precyzyjne prowadzenie dzięki systemowi prowadzącemu. Szczególny plus w zakresie bezpieczeństwa daje uchylna osłona głowicy nożowej oraz system bezpieczeństwa z szybkim hamulcem. Bezpieczny wyrzutnik wiórów. Doskonałe prowadzenie maszyny za pomocą ergonomicznie ukształtowanej rękojeści. Nóż wymienny 30 x 12 x 1,5 mm pasuje do głowicy do zaciosów CT-NRP HW 30 x 12 x 1,5 VPE 10 szt. Nr kat Nóż wymienny 50 x 12 x 1,5 mm pasuje do głowicy do wręgowania D 260 x 50 mm CT-CSP HW 50 x 12 x 1,5 VPE 3 szt. Nr kat Nóż wymienny 40 x 12 x 1,5 mm pasuje do głowicy do wręgowania D 215 x 40 mm CT-NRP HW 40 x 12 x 1,5 VPE 10 szt. Nr kat Dane techniczne Moc znamionowa Moc znamionowa Głowica do zaciosów Głowica do wręgowania Otwór Otwory poboczne Głębokość wręgowania Nastawianie skosu Ciężar (230 V/400 V) NRP 90 K 400 V, nr kat. NRP 90 K 230 V, nr kat. NRP 90 A 400 V, nr kat. NRP W/230 V 3,2 kw/s6/400 V Ø 150 x 115 mm Ø 260 x 50 mm Ø 25 mm Ø 6,5 mm/lk 43 mm maks. 90 mm ,5/28,5 kg Zakres dostawy: Prowadnica, przewód zasilający dł. 10 m. Głowica do zaciosów lub głowica do wręgowania (do wyboru). NRP 90 K 400 V, głowica do zaciosów Ø 150x115 mm NRP 90 K 230 V, głowica do zaciosów Ø 150x115 mm NRP 90 A 400 V, głowica do wręgowania Ø 260x50 mm NRP 90 A 230 V, głowica do wręgowania Ø 215x40 mm Podcinak 14 x 14 x 2,0 mm CT-CSP HW 14 x 14 x 2,0 VPE 6 szt. Nr kat NRP 90 A 230 V, nr kat

172 Ciesielska szyna prowadząca PROTOOL Sprawdzone prowadzenie. Precyzyjnie, pewnie i szybko Ciesielskie szyny prowadzące są bardzo przydatne nie tylko przy cięciu, ale także podczas wykonywania zaciosów i wręgów. Prowadnicę równoległą frezarki do zaciosów z precyzyjnym profilem aluminiowym w łatwy sposób umieszcza się we wpuście prowadzącym szyny. Dzięki temu można pracować nie tylko szybciej, ale także dokładniej i pewniej. Prowadnica równoległa Zawsze wzdłuż wytyczonej trasy: po przymocowaniu szyny prowadzącej do belkowania stropu, ręczną pilarkę tarczową można łatwo i szybko przy użyciu prowadnicy równoległej ustawić dokładnie na rysę. Przykładnica kątowa Wygodna skala kątowa pozwala na precyzyjne wykonywanie przekrojów pod kątem. Tak, by element, który Państwo obrabiają, rzeczywiście pasował tam, gdzie powinien. Ciesielska szyna prowadząca GCP PROTOOL pasuje do: CSP 85/60 CSP 132 E WZ CSP 165 E WZ CCP 380 NRP 90 Prowadnica równoległa Do prowadzenia maszyny po szynie GCP konieczna jest prowadnica równoległa. 172

173 Maszyny ciesielskie 07 Pewne mocowanie Dzięki szeregom otworów mogą Państwo przytwierdzić ciesielską szynę prowadzącą PROTOOL do belkowania stropu. Przybita, przykręcona lub przymocowana ściskami nie przesunie się ani o milimetr. 173

174 Ręczne strugi ciesielskie Silne i szerokie dobrze wygładzają powierzchnię. Czysto i gładko W nowoczesnym budownictwie drewnianym coraz częściej eksponowane są duże powierzchnie drewna. W celu uszlachetnienia szorstkie krawędzie przekrojów belek szybko i ekonomicznie wygładza się szerokim strugiem ciesielskim. PROTOOL ma w swojej ofercie kompletną serię strugów, które pozwalają uzyskać czystą i gładką powierzchnię w każdej sytuacji. Długie i precyzyjnie wykonane płyty struga poprawiają prowadzenie przy rozpoczynaniu strugania i podczas wychodzenia z belki. Zapobiega to tworzeniu się niepożądanych wyżłobień. Stabilna, nie ulegająca deformacjom konstrukcja struga zapewnia dobre oparcie i spokojny bieg. Przewężanie głowic krokwi Typowy zakres zastosowania struga ciesielskiego: głowice krokwi uprzednio przycięte skośnie za pomocą ręcznej pilarki tarczowej następnie wygładza się strugiem ciesielskim. W ten sposób szybko uzyskuje się optymalne powierzchnie, które mają być widoczne. Najszerszy na świecie strug ręczny W budownictwie drewnianym z biegiem lat stosuje się belki o coraz większych przekrojach. Ważne jest więc, żeby posiadać odpowiednie narzędzie do wygładzania dużych powierzchni. W postaci PLP 350 E, najszerszego na świecie struga ciesielskiego, PROTOOL oferuje rozwiązanie dostosowane do ekstremalnych wyzwań. 174

175 Maszyny ciesielskie 07 Optymalny komfort obsługi Pewne prowadzenie dzięki idealnemu układowi uchwytów oraz długiej podstawie struga. Wymienny, trójmetalowy nóż Trójmetalowe noże wymienia się łatwo, bez konieczności ponownego ustawiania struga. Pozwala to zaoszczędzić sporo czasu. Materiały, z których zostały wykonane noże, są idealnie dobrane: wytrzymała elastyczna stal korpusu i twarda stal ze szlifem precyzyjnym obu ostrzy. Dzięki temu uzyskują Państwo wysoką wydajność cięcia, długi czas eksploatacji oraz czyste powierzchnie. Ułożyskowana rolka oporowa Pozwala na dokładne prowadzenie i pełne wykorzystanie szerokości struga. Rolkę oporową można w razie potrzeby odsunąć. Turbowyrzutnik wiórów Zwłaszcza w przypadku mokrego drewna konieczna jest komora wiórowa, w której nie ma zbędnych krawędzi, i która zapewnia optymalne odprowadzanie wiórów. Doskonałym rozwiązaniem jest niezwykle sprawny i skuteczny turbowyrzutnik wiórów. Do komory wiórowej doprowadzany jest strumień powietrza z silnika, który dba o szybkie pozbywanie się wiórów, nie dopuszczając do jakichkolwiek zakłóceń. Szczególnie przyjazna w obsłudze Do oczyszczania komory wiórowej z osadzonych tam cząstek pyłu i żywicy służy klapka rewizyjna, położona bezpośrednio nad pokrywą pasa. Klapkę tę bardzo łatwo się otwiera. 175

176 Ręczne strugi ciesielskie Silne i szerokie dobrze wygładzają powierzchnię. Noże wymienne do struga RN - PLP 19x1x205 do PLP 205 Nr kat /VPE 6 szt. Noże wymienne do struga RN - PLP 19x1x245 do PLP 245 Nr kat /VPE 6 szt. PLP 205 E /PLP 245 E Strugi ciesielskie z turbowyrzutnikiem wiórów, o szerokości strugania 205 i 245 mm Pewne prowadzenie dzięki idealnemu układowi uchwytów oraz długiej podstawie struga. Doskonale działający wyrzutnik wiórów zapewnia dobrą widoczność obrabianego przedmiotu. Idealna regulacja głębokości wióra za pomocą pokrętła w dodatkowym uchwycie. Proste operowanie narzędziem przy fazowaniu belek dzięki wpustowi w kształcie litery V w podstawie maszyny. Pełne wykorzystanie szerokości struga (ułożyskowana rolka oporowa). Komfortowa praca dzięki elektronice SSB: łagodny rozruch, hamulec wybiegu, stała prędkość obrotowa i zabezpieczenie przed przeciążeniem. Nastawianie grubości wióra Wygodne ustawianie głębokości wióra za pomocą obrotowego uchwytu. Zakres dostawy: wałek nożowy z listwami mocującymi oraz 2 wymiennymi nożami trójmetalowymi, 19 x 1 x 205 mm, przewód zasilający o dł. 10 m Zakres dostawy: wałek nożowy z listwami mocującymi oraz 2 wymiennymi nożami trójmetalowymi, 19 x 1 x 245 mm, przewód zasilający o dł. 10 m Dane techniczne Moc znamionowa Szerokość strugania maks. Głębokość strugania Obroty (bieg jałowy) Ciężar Nr kat. PLP 205 E W 205 mm 0-3 mm min -1 Dane techniczne Moc znamionowa Szerokość strugania maks. Głębokość strugania Obroty (bieg jałowy) PLP 245 E W 245 mm 0-3 mm min kg Ciężar Nr kat. 15,7 kg

177 Maszyny ciesielskie 07 Noże wymienne do struga RN - PLP 19x1x300 do PLP 300 Nr kat /VPE 6 szt. Nr kat /VPE 12 szt. Noże wymienne do struga RN - PLP 19x1x350 do PLP 350 Nr kat /VPE 6 szt. PLP 300/PLP 350 E Strug ciesielski o szerokości strugania 300 mm oraz najszerszy na świecie strug ciesielski szerokość strugania 350 mm Bezpieczne prowadzenie dzięki długiej podstawie struga. Spokojne działanie i pewne prowadzenie dzięki solidnej konstrukcji. Szybki postęp prac dzięki dobremu wyrzutnikowi wiórów z dużym otworem i metalowym elementem kierującym. Wysoka jakość obrabianej powierzchni dzięki silnikowi dużej mocy i idealnie dobranej prędkości strugania. Pełne wykorzystanie szerokości struga (ułożyskowana rolka oporowa). Dodatkowa zaleta: zabezpieczenie przed przeciążeniem. PLP 350 E dodatkowo: Stała elektronika, łagodny rozruch i elektrodynamiczny hamulec rozruchu. Dokładne nastawianie grubości wióra Pokrętło do nastawiania podstawy struga zlokalizowane w przedniej części struga. Zakres dostawy: wałek nożowy z listwami mocującymi oraz 2 wymiennymi nożami trójmetalowymi, 19 x 1 x 300 mm, przewód zasilający o dł. 10 m Zakres dostawy: wałek nożowy z listwami mocującymi oraz 2 wymiennymi nożami trójmetalowymi, 19 x 1 x 350 mm, przewód zasilający o dł. 10 m Dane techniczne Moc znamionowa Szerokość strugania maks. Głębokość strugania Obroty (bieg jałowy) Ciężar Nr kat. PLP W 300 mm 0-3 mm min -1 Dane techniczne Moc znamionowa Szerokość strugania maks. Głębokość strugania Obroty (bieg jałowy) PLP 350 E W 350 mm 0-2,5 mm min -1 16,8 kg Ciężar Nr kat. 18,5 kg

178 Ręczna pilarka taśmowa Uniwersalna maszyna ciesielska. Profilowanie płatwi i głowic krokwi Ręczna pilarka taśmowa jest uniwersalną maszyną ciesielską, przydatną także do indywidualnych zastosowań przy wywiązywaniu konstrukcji. Umożliwia szybkie i precyzyjne wykonywanie wklęsłych i wypukłych zaokrągleń. Wyjątkowo duże przejście czyni z ręcznej pilarki taśmowej zarazem specjalistę od cięcia szczególnie grubego drewna. Czy to profile, kulawki, wycięcia, zaciosy, czy nacięcia pilarką taśmową mogą Państwo zawsze wykonywać trudne zadania. Profesjonalna i mocna Posiadająca dużą powierzchnię płyta robocza pilarki zapewnia bezpieczne ustawienie i prowadzenie maszyny. Ważną cechą SBP 285 jest też dobra widoczność rysy oraz miejsca cięcia. Przesunięty na bok uchwyt umożliwia szerokie przejście, tworząc jednocześnie kręgosłup pilarki. Przezroczyste zabezpieczenie przed sypaniem wiórów poprawia widoczność miejsca cięcia. Rolki taśmy z wulkanizowanymi i szlifowanymi okładzinami gwarantują pewny i spokojny bieg pił taśmowych. 178 Pewny uchwyt Dwa otoczone płaszczem gumowym uchwyty umożliwiają dobre i pewne prowadzenie maszyny. Łatwy w obsłudze bezpieczny wyłącznik umieszczony jest bezpośrednio przy rękojeści. Wyłącznik odblokowuje się, naciskając na dźwignię. Włączenie silnika następuje poprzez odchylenie dźwigni. Precyzyjne i odporne na ścieranie prowadzenie piły taśmowej Cztery tuleje prowadzące, każda z 5 precyzyjnymi szczękami z węglików spiekanych zapewniają pewne prowadzenie pił taśmowych. Zalety tego prowadzenia są widoczne zwłaszcza przy cięciu bardzo ostrych łuków. Prowadzenie z węglików spiekanych zapobiega wyskakiwaniu pił taśmowych. Oszczędza to czas i nerwy, a także redukuje niebezpieczeństwo pęknięcia piły taśmowej. Piły taśmowe do różnych zastosowań Różne podziałki uzębienia i szerokość taśm od 6 do 19 mm: dla każdego wymagania właściwe rozwiązanie. Wysoka wydajność cięcia i długa żywotność pił taśmowych dzięki hartowanym zakończeniom zębów.

179 Maszyny ciesielskie 07 Wózek transportowy TC - SBP Nr kat SBP 285 Ręczna pilarka taśmowa jako specjalistka od cięcia po łukach Precyzyjne prowadzenie piły taśmowej za pomocą płytek z węglików spiekanych umożliwia stosowanie zarówno wąskich, jak i szerokich pił. Dokładność przekrojów zapewniają wulkanizowane okładziny gumowe na kołach. Pewne prowadzenie dzięki odpowiedniemu ukształtowaniu i usytuowaniu uchwytów. Wysoka wydajność pracy pilarki dzięki optymalnej szybkości cięcia. Szerokie przejście do cięcia po łukach dzięki przesuniętemu na bok uchwytowi. Długi czas eksploatacji dzięki piłom taśmowym o hartowanych zakończeniach zębów i elastycznych spoinach. Wysokie bezpieczeństwo dzięki włącznikowi z blokadą. Stabilność urządzenia zapewnia mocna konstrukcja z odlewów stalowych. Zakres dostawy: 10 taśm pilarskich posortowanych (6-19 mm), kabel przyłączeniowy 10 m, w kartonie. Dane techniczne Moc znamionowa Moc znamionowa Wysokość cięcia Długość piły taśmowej Szerokość piły taśmowej Średnica koła Ciężar Wersja 400 V nr kat. Wersja 230 V nr kat. SBP W/230 V 1,6 kw/400 V 285 mm mm 6-19 mm 200 mm 19 kg Piły taśmowe do ręcznej pilarki taśmowej 1 Nazwa Szerokość Grubość Liczba zębów Sztuk w opak. 1. Piły taśmowe 6 mm 0,65 mm 4 na cal 10 BN 6/ długość mm 6 mm 0,65 mm 6 na cal 10 BN 6/ Typ Nr kat. 10 mm 0,50 mm 4 na cal 10 BN 10/ mm 0,50 mm 4 na cal 10 BN 13/ mm 0,50 mm 3 na cal 5 BN 19/

180 Dłutownica łańcuchowa Wszechstronne urządzenie do dłutowania i żłobienia. Różnorodne zastosowania Dłutownica łańcuchowa jest niezastąpionym narzędziem ciesielskim. Sprawdza się nie tylko w miejscu wywiązywania konstrukcji. Dzięki kompaktowej budowie i korzystnej wadze, CMP 150 jest szczególnie poręczna. Idealna podczas prac związanych z przebudową i rozbudową dachów, przy renowacjach i remontach starych budynków oraz stawianiu konstrukcji dachowych, kiedy na miejscu budowy potrzebne jest jeszcze dopasowanie lub obróbka dodatkowa. Z pomocą stabilnej prowadnicy bocznej dłutownica łańcuchowa daje się pewnie prowadzić także w czasie prac przy wbudowanej belce lub ponad głową. Precyzyjne prowadzenie Praca dłutownicą w ramie prowadzącej GMP 145 zapewnia jeszcze większą dokładność wybrań. Stabilna płyta stołowa oraz dwa precyzyjnie wyszlifowane słupki prowadzące ze stali zapewniają dłutownicy pewne prowadzenie. Głębokość dłutowania oraz odległości od krawędzi zewnętrznej belki ustawia się szybko i z milimetrową dokładnością za pomocą bezstopniowo regulowanych zderzaków. Oszczędza to czas, zwłaszcza kiedy trzeba wyżłobić więcej gniazd czopów lub wpustów w jednakowej odległości od krawędzi belki. Żłobienie poziome Precyzyjny system prowadzenia z wychylną płytą roboczą umożliwia dokładne wyfrezowywanie wyżłobień pod każdym żądanym kątem. Kombinacja dłutownicy, zestawu łańcuszków oraz systemu prowadzącego GMP 400 A pozwala na żłobienie do głębokości 400 mm. 180

181 Maszyny ciesielskie 07 Wyżłobienia ukośne do krawędzi belki W celu wykonywania wcięć ukośnych do krawędzi belki, płyta stołowa oraz prowadnice słupkowe usytuowane są obrotowo względem siebie. Żądany skos można ustawiać w obie strony do kąta 45. Prowadzenie mieczowe do precyzyjnych wcięć dokładnie pod żądanym kątem Wyjątkowo długie szyny prowadzące do łańcuszków zachowują szczególną stabilność dzięki dodatkowemu prowadzeniu mieczowemu. Zapobiega to zbaczaniu łańcuszka frezującego z toru i zapewnia precyzyjne oraz dokładne kątowo wcięcia w materiale. Mechanizm kontroli skoku z amortyzatorem ciśnieniowym Dzięki systemowi prowadzącemu, dłutownicę łańcuchową wprowadza się w drewno łagodnie i bez szarpnięć. Amortyzator ciśnieniowy wbudowany w słupek prowadzący zapobiega zagłębianiu zrywami w materiał i powstawaniu wyrw na krawędziach. Ruch wsteczny z obrabianego elementu odbywa się lekko i pewnie, prawie bez nakładu siły. W przypadku zastosowania maszyny w poziomie oraz przy pracach ponad głową działanie amortyzatora ciśnieniowego można po prostu odłączyć. Doskonała frezarka do rowków Poprzez zastosowanie systemu prowadzącego GMP 300, dłutownica staje się doskonałą frezarką do wykonywania nacięć. Dzięki temu możliwe jest wykonywanie dokładnych wcięć w belkach lub wiązarach klejonych. Wyposażona w precyzyjną prowadnicę wzdłużną oraz równoległą, dłutownica daje się pewnie i dokładnie ustawić do krawędzi zewnętrznej belki. Szeroki asortyment zestawów narzędzi do żłobienia umożliwia wykonywanie prac z dokładnością pasowań w zakresie szerokości 6-21 mm w jednym wejściu w materiał. Maszyną tą szybko i w sposób precyzyjny wykonuje się wyżłobienia do mocowania dźwigarów dla zakrytych połączeń belek, wyfrezowania pod zamki, wyżłobienia do zamocowania stóp lub wybrania pod przewody instalacyjne. 181

182 Dłutownica łańcuchowa Wszechstronne urządzenie do dłutowania i żłobienia. CMP 150 Dłutownica łańcuchowa: wszechstronne urządzenie do dłutowania i żłobienia Precyzyjne prowadzenie dzięki prowadnicy bocznej o dużej powierzchni z możliwością dokładnego ustawiania. Duża skuteczność obróbki dzięki silnikowi o dużej mocy. Różnorodne zastosowania dzięki bogatemu asortymentowi łańcuszków dłutujących i żłobiących. Prosta obsługa dzięki kompaktowej konstrukcji i korzystnej wadze urządzenia. Szeroki zakres możliwości zapewnia praktyczny system prowadzący. Precyzyjna praca Wmontowana poziomica zapewnia orientację przy pracy pod kątem. Dane techniczne Moc znamionowa Głębokość dłutowania Zakres regulacji prowadnicy bocznej CMP W/230 V 100/150 mm mm Prędkość obr. zębnika łańcuszka min -1 Ciężar 8,5 kg Z zestawem łańcuszka frezującego, do wyboru 28 x 40 x 100 mm - nr kat x 35 x 100 mm - nr kat x 30 x 125 mm - nr kat Zakres dostawy: prowadnica boczna, prowadnica do nastawiania głębokości, zestaw łańcuszka frezującego, przewód zasilający dł. 10 m (system prowadzący należy zamawiać oddzielnie) CMP 150 na specjalne zamówienie dostępna również w innej kompletacji. 182

183 Maszyny ciesielskie 07 GMP 145 GMP 300 GMP 400 A System prowadzący do dłutowania do CMP 150 Proste wmontowywanie dłutownicy łańcuchowej w system prowadzący. Niewielka siła posuwu i bezpieczny ruch wsteczny dłutownicy łańcuchowej dzięki zintegrowanemu amortyzatorowi ciśnieniowemu. Pewne prowadzenie dzięki precyzyjnej prowadnicy bocznej. Precyzyjne zagłębianie dzięki szlifowanym stalowym drążkom prowadzącym. Zakres płynnego ustawiania prowadnicy bocznej mm. Do zestawów łańcuszków do dłutowania, długość mm. System prowadzący do frezowania wyżłobień do CMP 150 Proste wmontowywanie dłutownicy łańcuchowej w system prowadzący. Niewielka siła posuwu i bezpieczny ruch wsteczny dłutownicy łańcuchowej dzięki zintegrowanemu amortyzatorowi ciśnieniowemu. Pewne prowadzenie dzięki precyzyjnej prowadnicy wzdłużnej i równoległej. Precyzyjne zagłębianie dzięki szlifowanym stalowym drążkom prowadzącym. Do zestawów łańcuszków do frezowania wyżłobień o długości do 300 mm i szerokości od 6 do 21 mm. System prowadzący do żłobienia poziomego do CMP 150 Precyzyjne zagłębianie dzięki szlifowanym stalowym drążkom prowadzącym. Precyzyjne ustawianie kąta do 45 dzięki wychylnej płycie stołowej. Lekkie prowadzenie dzięki ułożyskowanym elementom w płycie stołowej. Łatwa regulacja wysokości za pomocą pokrętła i zazębionego drążka prowadzącego. Wysoka dokładność dzięki precyzyjnemu prowadzeniu mieczowemu bezpośrednio nad obrabianym przedmiotem. Do zestawów łańcuszków do frezowania wyżłobień o długości do 450 mm i szerokości od 10 do 17 mm. Zakres dostawy: amortyzator ciśnieniowy, prowadnica do nastawiania głębokości, prowadnica boczna (system prowadzący i dłutownicę łańcuchową należy zamawiać oddzielnie) Dane techniczne Głębokość dłutowania łańc. frez. 100 Głębokość dłutowania łańc. frez. 125 Głębokość dłutowania łańc. frez. 150 Prowadnica boczna ustawiana Ciężar Nr kat. GMP mm 120 mm 145 mm mm 4,8 kg Zakres dostawy: amortyzator ciśnieniowy, prowadnica do nastawiania głębokości, prowadnica wzdłużna, prowadnica równoległa, smarownica (system prowadzący, zestaw łańcuszka oraz dłutownicę należy zamawiać oddzielnie) Dane techniczne Głębokość żłobienia GMP 300 do 300 mm Zakres dostawy: płyta stołowa z urządzeniem wychylnym, prowadnica do nastawiania głębokości, smarownica, prowadzenie mieczowe (system prowadzący, zestaw łańcuszka oraz dłutownicę należy zamawiać oddzielnie) Dane techniczne Głębokość żłobienia GMP 400 A do 400 mm Prowadnica wzdłużna ustawiana Prowadnica równoległa ustawiana Ciężar Nr kat mm mm 9 kg Nastawianie kąta, obustronnie Nastawianie głębokości, płynnie Ciężar Nr kat do 300 mm 26 kg

184 Dłutownica łańcuchowa Wyposażenie Narzędzia do frezowania i żłobienia Nazwa Typ Nr kat. Przy wyborze łańcuszków do frezowania i do żłobienia warto jest zastanowić się, czy potrzebują Państwo kompletny zestaw, czy też pojedyncze narzędzie do zestawu. Zestaw do frezowania MF - CMP 28x35x100 A = Kompletny zestaw Łańcuszek do frezowania MC - CMP 28x35/40x100 A = Łańcuszek do frezowania pojedynczy Prowadnica do łańcuszka do frezowania MR - CMP 28x35x100 = Prowadnica pojedyncza Kółko do łańcuszka PN - CMP 28x35/40 = Kółko pojedyncze Wymiary wyżłobienia Wymiary wyżłobienia wynikają z nazwy typu. Przykład: MF - CMP 28 x 35 x 100 A Podział 100 = c Głębokość wyżłobienia 35 = b Długość wyżłobienia 28 = a Szerokość wyżłobienia lub łańcuszka a = Szerokość wyżłobienia lub łańcuszka b = Długość wyżłobienia c = Głębokość wyżłobienia * Wymiar b z tolerancją wykonania + 2 mm. 1. Łańcuszki do frezowania Kompletny zestaw MF - CMP 28 x 35 x 100 A do ciesielskiej dłutownicy łańcuchowej Łańcuszek MC - CMP 28 x 35/40 x 100 A Prowadnica do łańcuszka MR - CMP 28 x 35 x pasują do CMP 150, HEMA ZKS 15, Kółko do łańcuszka PN - CMP 28 x 35/ HOLZ HER ZK 2340, Haffner KF 416 E, Kompletny zestaw MF - CMP 28 x 40 x 100 A Mafell LS 101/102 Łańcuszek MC - CMP 28 x 35/40 x 100 A Prowadnica do łańcuszka MR - CMP 28 x 40 x Kółko do łańcuszka PN - CMP 28 x 35/ Kompletny zestaw MF - CMP 28 x 40 x 150 A Łańcuszek MC - CMP 28 x 40 x 150 A Prowadnica do łańcuszka MR - CMP 28 x 40 x Kółko do łańcuszka PN - CMP 28 x 35/ Kompletny zestaw MF - CMP 30 x 30 x 125 B Łańcuszek MC - CMP 30 x 30 x 125 B Prowadnica do łańcuszka MR - CMP 30 x 30 x Kółko do łańcuszka PN - CMP 30 x Łańcuszki do żłobienia Kompletny zestaw GF - CMP 6 x 50 x 300 A do ciesielskiej dłutownicy łańcuchowej Łańcuszek GC - CMP 6 x 50 x 300 A pasują do CMP 150, Kompletny zestaw GF - CMP 7 x 50 x 300 A HEMA ZKS 15, HOLZ HER ZK 2340, Łańcuszek GC - CMP 7 x 50 x 300 A Haffner KF 416 E, Mafell KFS 230/300 L Prowadnica do łańcuszków o szer. 6 i 7 mm GR - CMP 6-7 x Kółko do łańcuszków o szerokości 6 i 7 mm PN - CMP Kompletny zestaw GF - CMP 8 x 50 x 300 A Łańcuszek GC - CMP 8 x 50 x 300 A Podział: A = duży podział 22,6 mm Kompletny zestaw Łańcuszek Prowadnica do łańcuszków o szer. 8 i 9 mm Kółko do łańcuszków o szerokości 8 i 9 mm Kompletny zestaw GF - CMP 9 x 50 x 300 A GC - CMP 9 x 50 x 300 A GR - CMP 8-9 x PN - CMP GF - CMP 10 x 50 x 300 A B = średni podział 15,7 mm Łańcuszek Kompletny zestaw Łańcuszek Prowadnica do łańcuszków o szer. 10 i 11 mm Kółko do łańcuszków o szerokości 10 i 11 mm Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Łańcuszek Łańcuszek Kompletny zestaw Łańcuszek GC - CMP 10 x 50 x 300 A GF - CMP 11 x 50 x 300 A GC - CMP 11 x 50 x 300 A GR - CMP x PN - CMP GF - CMP 12 x 50 x 300 A GC - CMP 12 x 50 x 300 A GF - CMP 13 x 50 x 300 A GC - CMP 13 x 50 x 300 A GF - CMP 14 x 50 x 300 A GC - CMP 14 x 50 x 300 A GF - CMP 15 x 50 x 300 A GC - CMP 15 x 50 x 300 A GF - CMP 16 x 50 x 300 A GC - CMP 16 x 50 x 300 A

185 Maszyny ciesielskie 07 Narzędzia do frezowania i żłobienia Nazwa Typ Nr kat , 3 Kompletny zestaw Łańcuszek Prowadnica do łańcuszków o szer. 12 i 17 mm Kółko do łańcuszków o szerokości 12 i 17 mm Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Prowadnica do łańcuszków o szer. 18 i 21 mm GF - CMP 17 x 50 x 300 A GC - CMP 17 x 50 x 300 A GR - CMP x PN - CMP GF - CMP 18 x 50 x 300 A GC - CMP 18 x 50 x 300 A GF - CMP 19 x 50 x 300 A GC - CMP 19 x 50 x 300 A GF - CMP 20 x 50 x 300 A GC - CMP 20 x 50 x 300 A GF - CMP 21 x 50 x 300 A GC - CMP 21 x 50 x 300 A GR - CMP x Kółko do łańcuszków o szerokości 18 i 21 mm PN - CMP Łańcuszki do żłobienia Kompletny zestaw GF - CMP 10 x 50 x 450 A do ciesielskiej dłutownicy łańcuchowej Łańcuszek GC - CMP 10 x 50 x 450 A do zastosowania z systemem Kompletny zestaw GF - CMP 11 x 50 x 450 A prowadzącym GMP 400 A z dodatkowym Łańcuszek GC - CMP 11 x 50 x 450 A prowadzeniem mieczowym Prowadnica do łańcuszków o szer. 10 i 11 mm GR - CMP x Kółko do łańcuszków o szerokości 10 i 11 mm PN - CMP Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Kompletny zestaw Łańcuszek Prowadnica do łańcuszków o szer. 12 i 17 mm Kółko do łańcuszków o szerokości 12 i 17 mm GF - CMP 12 x 50 x 450 A GC - CMP 12 x 50 x 450 A GF - CMP 13 x 50 x 450 A GC - CMP 13 x 50 x 450 A GF - CMP 14 x 50 x 450 A GC - CMP 14 x 50 x 450 A GF - CMP 15 x 50 x 450 A GC - CMP 15 x 50 x 450 A GF - CMP 16 x 50 x 450 A GC - CMP 16 x 50 x 450 A GF - CMP 17 x 50 x 450 A GC - CMP 17 x 50 x 450 A GR - CMP x PN - CMP Olej łańcuchowy do pielęgnacji łańcuszków CO

186 186 Wyposażenie systemowe Zabierz więcej, oszczędzaj czas.

187 SYS-ToolBox, Systainery 188 plug it

188 Wyposażenie systemowe Zabierz więcej, oszczędzaj czas. Wszystko za pomocą jednego obrotu Zamykanie, otwieranie oraz łączenie teraz jednym ruchem ręki można ustawić pokrętło T-Loc w wybranej pozycji: L = Lock O = Open C = Connect Kompatybilność Systainery T-Loc można szybko i pewnie łączyć ze sobą, z Systainerami PROTOOL poprzedniej generacji, z SYS-ToolBox oraz z nowymi odkurzaczami VCP 260/480. Łączenie jest bezpieczne, ułatwia transport na budowie oraz zapewnia wygodne przewożenie sprzętu w samochodzie. To praktyczne rozwiązanie, które pozwala zaoszczędzić wiele czasu. Indywidualizm Systainery T-Loc oferują możliwość zastosowania indywidualnej etykiety. Wizytówka czy też profesjonalny opis zawartości Systainera robi dobre wrażenie w oczach Klienta. Poza tym etykieta zapobiega np. pomyleniu maszyny na budowie. NOWOŚĆ! L = Lock O = Open C = Connect NOWOŚĆ! SYS-ToolBox to uniwersalne rozwiązanie dla każdego rzemieślnika Bez względu na to co chcesz przenieść narzędzia, dodatkowe wyposażenie czy materiały eksploatacyjne w SYS-ToolBox umieścisz wszystko szybko i bezpiecznie. Pozwalają na to dwie bardzo duże przegródki. Dzięki trwałej konstrukcji z wysokiej jakości tworzywa sztucznego skrzynka SYS-ToolBox jest odporna na różnego rodzaju uszkodzenia. Całkowitą nowością w SYS-ToolBox jest jednakże unikalny w skali światowej system łączenia 3 w 1: SYS-ToolBox to skrzynka na narzędzia, za pomocą której można równocześnie łączyć i przenosić Systainery (Systainery T-Loc oraz Systainery o wielkościach 1-5). Oczywiście można również łączyć ze sobą i transportować wiele skrzynek SYS-ToolBox. Za pomocą płyty przystawkowej SYS-Adapter (patrz wyposażenie do odkurzaczy) skrzynkę SYS-ToolBox można zintegrować także z nowym odkurzaczem PROTOOL VCP 260/480. W ten sposób można przenieść więcej, oszczędzając cenny czas. SYS-ToolBox to idealne wyposażenie dla każdego rzemieślnika. 188

189 Systainer T-Loc z magazynkiem w pokrywie super skrzynka Systainer z funkcją sortowania wyposażenia. Porządek to połowa sukcesu! W nowym Systainerze PROTOOL T-Loc z magazynkiem w pokrywie zaplanowano miejsce na maszynę, nasadki, narzędzia i inne wyposażenie systemowe. Wszystko jest przejrzyście posortowane, bezpieczne i gotowe do użycia. Wyposażenie systemowe 08 SYS-ToolBox Nazwa Wersja Typ Nr art. 1. SYS-ToolBox Skrzynka na narzędzia Wymiary: (dł. x szer. x wys.): 396 x 296 x 150 mm Wysokość z uchwytem: 215 mm SYS-TB Systainery Nazwa Wersja Typ Nr art Systainer T-Loc Wielkość 1 Wymiary: (dł. x szer. x wys.): 396 x 296 x 105 mm SYS 1 TL Systainer T-Loc Wielkość 2 Wymiary: (dł. x szer. x wys.): 396 x 296 x 157,5 mm SYS 2 TL Systainer T-Loc Wielkość 3 Wymiary: (dł. x szer. x wys.): 396 x 296 x 210 mm SYS 3 TL Systainer T-Loc Wielkość 4 Wymiary: (dł. x szer. x wys.): 396 x 296 x 315 mm SYS 4 TL Systainer T-Loc Wielkość 5 Wymiary: (dł. x szer. x wys.): 396 x 296 x 420 mm SYS 5 TL Systainer T-Loc Systainer z magazynkiem w pokrywie Wymiary: (dł. x szer. x wys.): 396 x 296 x 157,5 mm SYS AS 2 TL , 9 7. Systainer Systainer Mini Wymiary: (dł. x szer. x wys.): 265 x 170 x 70 mm 8. Systainer Systainer Maxi o wielkości 2 Wymiary: (dł. x szer. x wys.): 590 x 390 x 157,5 mm 9. Systainer Systainer Maxi o wielkości 3 Wymiary: (dł. x szer. x wys.): 590 x 390 x 210 mm SYS MINI SYS MAX SYS MAX Wyposażenie do Systainerów Nazwa Pasuje do Systainerów Typ Nr art Pianka z otworami Wszystkie SYS, wielkości 1 5 SYS - TL FOAM 20 Vari Dodatkowy uchwyt T-Loc SYS 1 TL, SYS 2 TL AH SYS T-Loc Osłona etykiety Wszystkie wielkości SYS TL LC SYS T-Loc plug it Nazwa Wersja Długość Typ Nr art. 1, Przewód plug-it Europa 2. Przewód plug it Szwajcaria 3. Wtyczka plug it W osłonie gumowej 4 m HO5 RN-F 2x1 EURO/ ,5 m HO5 RN-F 2x1 EURO/7, m HO7 RN-F 2x1 EURO/ W osłonie gumowej 4 m HO5 RN-F 2x1 CH/ ,5 m HO5 RN-F 2x1 CH/7, m HO7 RN-F 2x1 CH/ Wtyczka zastępcza na wypadek naprawy. RP - PLUG IT HO Może być montowana wyłącznie przez autoryzowany Serwis. RP - PLUG IT HO

190 Elektronarzędzia PROTOOL oraz systemy do wiercenia ZOBO Optymalne połączenie

191 Systemy do wiercenia ZOBO oraz elektronarzędzia PROTOOL Rozwiązania idealnie dopasowane

192 Wiertła ZOBO Kwintesencja zalet. Precyzja praca z dokładnoscią co do milimetra! Wiercenie prostopadłe i kątowe. Szpice centrujące o różnych długościach pozwalają wykonywać otwory z ogromną dokładnością punktową. Znakomite efekty skrawania czyste otwory bez wyrw po obydwu stronach obrabianego elementu. Ma to szczególne znaczenie przy wierceniu w materiałach o znacznej wartości. Dokładne ostrza podcinające i precyzyjne ostrza główne zapewniają jakość powierzchni, jaką normalnie uzyskuje się tylko w wyniku strugania. Najdłuższy czas użytkowania 65,3 mm Wiertła te wyróżnia wysokiej klasy materiał, z jakiego są wykonane. Wysokostopowa stal chromowa, hartowana i precyzyjnie szlifowana gwarantuje najwyższą trwałość i wydajność skrawania. Wiertła można bezproblemowo ostrzyć. W celu naostrzenia wiertła szpic centrujący po prostu się wyjmuje. W przypadku fachowo wykonywanych ostrzeń wiertło można ostrzyć do 30 razy. Wiertła ZOBO ze stali chromowej i węglików spiekanych są dostępne w bardzo różnych średnicach. Szeroki asortyment sięga od Ø 10 do 100 mm. Różnorodność większe korzyści! Drewno miękkie Drewno twarde Multiplex Płyty wiórowe Corian * Szkło akrylowe* Aluminium* Alucubond * Bezproblemowe wiercenie w różnych materiałach dzięki ostrzom ze stali chromowej lub z węglików spiekanych. Wiertła ze stali chromowej nadają się w szczególności do wszystkich rodzajów twardego i miękkiego drewna. Wiertła z węglików spiekanych przewidziane są do stosowania w materiałach płytowych, a zatem są idealne do obróbki płyt wiórowych lub płyt wielowarstwowych (np. Multiplex). * W zależności od materiału ostrza podcinające wymagają szlifowania. 3

193 ZOBO Różnorodność w ramach systemu. System wiercenia ZOBO 1 CENTROTEC Wiertła ZOBO z systemem szybkiej wymiany CENTROTEC. Precyzyjny ruch obrotowy dzięki szpicom centrującym ze stożkowym mocowaniem. Wygodne ostrzenie dzięki wymiennym szpicom centrującym. Wolne od wyrwań krawędzie otworów po obu stronach materiału możliwe są dzięki zastosowaniu wiertła centrującego. Możliwość wykonywania ukośnych otworów dzięki szpicom centrującym o różnej długości. System 1 CENTROTEC, od str. 6 Ø 15, 20, 25, 30, 35 mm Wiertła ZOBO System 2 Wiercenie dokładnych otworów o dużych głębokościach dzięki przedłużkom. Seryjne wiercenie otworów o jednakowej głębokości dzięki precyzyjnym ogranicznikom głębokości. Każde wiertło w wersji do wyboru z ostrzami ze stali chromowej lub z węglików spiekanych. Dzięki zastosowaniu odpowiedniego szpica centrującego błyskawicznie powstają otwory w deskach policzkowych schodów lub poręczach. System 2, od str. 7 Ø mm Wymienne uchwyty > Ø 50 mm Wiertła ZOBO System 3 Wiercenie dokładnych otworów o dużych głębokościach dzięki przedłużkom. Seryjne wiercenie otworów o jednakowej głębokości dzięki precyzyjnym ogranicznikom głębokości. Każde wiertło w wersji do wyboru z ostrzami ze stali chromowej lub z węglików spiekanych. System czopów prowadzących. System 3, od str. 10 Ø mm Wymienne uchwyty > Ø 50 mm 4

194 Głęb. wiercenia < 50 mm Głęb. wiercenia mm Głęb. wiercenia > 150 mm Zdefiniowana głęb. wiercenia Wiercenie stacjonarne Wiercenie ręczne Wiercenie pod kątem Bez wyrw z obu stron Otwór istniejący System 1 jakość od początku. C Szpic centrujący 2. Wiertło centrujące System 2 różnorodność zwiększa korzyści. C HW Szpic centrujący 2. Wiertło centrujące 3. Nastawniki głębokości 4. Przedłużki Wymiana uchwytu > 50 mm 5 System 3 wiercenie bez ograniczeń. C HW Szpic centrujący 2. Wiertło centrujące 3. Ograniczniki głębokości 4. Przedłużka Wymiana uchwytu > 50 mm Czop prowadzący nadaje się bardzo dobrze nadaje się dobrze C = Stal chromowa, HW = Węgliki spiekane 5

195 Wiertła ZOBO System 1 CENTROTEC Jakość od samego początku. System wiercenia ZOBO 1 CENTROTEC Wiertła ze stali chromowej należące do systemu wiercenia CENTROTEC są dostępne w rozmiarze Ø mm. Posiadają wymienny szpic centrujący i wiertło centrujące. Wiertło wymienne Uchwyt narzędziowy CENTROTEC jest mniejszy i lżejszy od tradycyjnych uchwytów wiertarskich. Bity i wiertła można wymieniać beznarzędziowo w ciągu sekund. Ponadto zagwarantowane jest pewne przenoszenie siły przy jednoczesnym wycentrowaniu wiertła ZOBO. Wiertło ze szpicem Wiercenie prostopadłe czy kątowe dzięki szpicom centrującym o różnych długościach ZOBO oferuje zawsze odpowiednie rozwiązanie. Wiertło do otworów przelotowych Wolne od wyrwań krawędzie otworów po obu stronach materiału możliwe są dzięki zastosowaniu wiertła centrującego. Wiercąc z punktową dokładnością umożliwia ono uzyskanie nieskazitelnego otworu z obu stron wysokogatunkowych elementów. ZOBO-Wiertło CENTROTEC Wiertła Ø ze szpicem centrującym CP-WD 2,5 x 3,5 i uchwytem CENTROTEC Wiertła Ø mm Uchwyt GL mm Typ Nr kat. 15 CENTROTEC 100 WD C 15x100 CE CENTROTEC 100 WD C 20x100 CE CENTROTEC 100 WD C 25x100 CE CENTROTEC 100 WD C 30x100 CE CENTROTEC 100 WD C 35x100 CE ZOBO-Zestaw wierteł CENTROTEC Nazwa Skład zestawu Typ Nr kat. Zestaw wierteł ZOBO w Minisystainerze CE ZOBO-Wiertło Ø 15, 20, 25, 30, 35 Wszystkie wiertła ze szpicem centrującym CP-WD 2,5 x 3,5 1 szpic centrujący CP-WD 2,5 x 7,5 1 wiertło centrujące CB-WD 2,5 x 30 1 wybijak RT-WD WD C SET CE D x Wyposażenie do wierteł Systemu 1 Nazwa Ø mm Długość robocza ok. mm Typ Nr kat Szpice centrujące 2,5 2,5 2,5 2,5 3,5 7,5 14,5 19,0 CP-WD 2,5x3,5 CP-WD 2,5x7,5 CP-WD 2,5x14,5 CP-WD 2,5x Wiertło centrujące 2,5 30,0 CP-WD HSS 2,5x Wybijak Do wybijania szpica centrującego lub wiertła centrującego RT-WD

196 Ø12 M8 Wiertła ZOBO System 2 Różnorodność zwiększa korzyści. Wiertła ZOBO System 2 W Systemie 2 oferujemy pełen asortyment wierteł o średnicach od 10 do 65 mm, z krokiem co 1 mm. Tak jak w Systemie 1, szpice centrujące i wiertła centrujące są wymienne. Od Systemu 2 wiertła ZOBO można przedłużać. W przypadku dużych wierteł o średnichach od 51 mm głowice wierteł i uchwyty można odkręcać i zamieniać. Ponadto System 2 posiada cechy dodatkowe. Wiertła uniwersalne W Systemie 2 mają Państwo do wyboru wiertła w wykonaniu ze stali chromowej albo z ostrzami z węglików spiekanych. Wiertła tralkowe do produkcji schodów Niewielkie, precyzyjne, poręczne. Wiertło ZOBO i przyrząd do schodów to optymalny zestaw dla stolarzy budujących schody. Wiercenie z ogranicznikiem głębokości Dzięki ogranicznikowi głębokości można wiercić otwory o określonej głębokości z dużą dokładnością. Wiertła WD C i WD HW Wiertło Ø mm Uchwyt Ø mm Stal chromowa WD C Węgliki spiekane WD HW GL. mm Typ Nr kat. Typ Nr kat. Wiertła Ø mm Stal chromowa WD C Do drewna miękkiego i twardego ze szpicem centrującym CP-WD 2,5x3,5 Wiertła Ø mm Węgliki spiekane WD HW Do drewna twardego i materiałów płytowych ze szpicem centrującym CP-WD 2,5x3,5 GL L M6 Ø WD C 10x100 S2 WD C 11x100 S2 WD C 12x100 S2 WD C 13x100 S2 WD C 14x100 S2 WD C 15x100 S2 WD C 16x100 S2 WD C 17x100 S2 WD C 18x100 S2 WD C 19x100 S2 WD C 20x100 S2 WD C 21x100 S2 WD C 22x100 S2 WD C 23x100 S2 WD C 24x100 S2 WD C 25x100 S2 WD C 26x100 S2 WD C 27x100 S2 WD C 28x100 S2 WD C 29x100 S2 WD C 30x100 S WD HW 10x100 S2 WD HW 11x100 S2 WD HW 12x100 S2 WD HW 13x100 S2 WD HW 14x100 S2 WD HW 15x100 S2 WD HW 16x100 S2 WD HW 17x100 S2 WD HW 18x100 S2 WD HW 19x100 S2 WD HW 20x100 S2 WD HW 21x100 S2 WD HW 22x100 S2 WD HW 23x100 S2 WD HW 24x100 S2 WD HW 25x100 S2 WD HW 26x100 S2 WD HW 27x100 S2 WD HW 28x100 S2 WD HW 29x100 S2 WD HW 30x100 S

197 Ø9 M6 mit Zentrierspitze Ø 20 Wiertła ZOBO System 2 Różnorodność zwiększa korzyści. Wiertła WD C oraz WD HW Ø mm Wiertła Ø mm Uchwyt Ø mm Stal chromowa WD C Węgliki spiekane WD HW GL. mm Typ Nr kat. Typ Nr kat. GL L M8 Ø WD C 35x100 S2 WD C 40x100 S2 WD C 45x100 S2 WD C 50x100 S WD HW 35x100 S2 WD HW 40x100 S2 WD HW 45x100 S2 WD HW 50x100 S Wiertła WD C oraz WD HW Wiertła Ø mm Uchwyt Ø mm Stal chromowa WD C Węgliki spiekane WD HW GL. mm Typ Nr kat. Typ Nr kat. Ø /12 16/12 16/ WD C 55x105 S2 WD C 60x105 S2 WD C 65x105 S WD HW 55x105 S2 WD HW 60x105 S2 WD HW 65x105 S Ø 16 M10 M8 SW 14 SW GL L Wiertła o średnicach > Ø 65 mm patrz System 3 strona 12 Zestawy wierteł System 2 Nazwa Skład zestawu Typ Nr kat. Wiertła ZOBO Stal chromowa Zestaw w Minisystainerze Wiertła ZOBO Stal chromowa Zestaw w Minisystainerze Wiertła ZOBO Węgliki spiekane Zestaw w Minisystainerze Wiertła ZOBO Węgliki spiekane Zestaw w Minisystainerze Wiertła Ø mm 1 szpic centrujący CP-WD 2,5x14,5 1 wiertło centrujące CB-WD 2,5x30 1 wybijak RT-WD Jak powyżej, dodatkowo po 1 przedłużce do wiertarek ręcznych A-WD M6 9x150 MAN oraz A-WD M8 12x150 MAN Wiertła Ø mm 1 szpic centrujący CP-WD 2,5x14,5 1 wiertło centrujące CB-WD 2,5x30 1 szpic centrujący CP-WD 3,5x19 1 wiertło centrujące CB-WD HSS 3,5 x 43 1 wybijak RT-WD Jak powyżej, dodatkowo po 1 przedłużce do wiertarek ręcznych A-WD M6 9x150 MAN oraz 1x A-WD M8 12x150 MAN Przedłużki do maszyn stacjonarnych (hartowane, prostowane i precyzyjnie wyszlifowane); Strona 11: Typ A-WD M6 9x150 MEC Typ A-WD M8 12x150 MEC WD C S2 SET WD C S2 SET5 L WD HW S2 SET WD HW S2 SET5 L

198 Szpice centrujące, wiertła centrujące Nazwa Ø mm Długość robocza ok. mm Typ Nr kat. 1. Szpic centrujący do WD C i WD HW ,5 2,5 2,5 2,5 3,5 7,5 14,5 19,0 CP-WD 2,5x3,5 CP-WD 2,5x7,5 CP-WD 2,5x14,5 CP-WD 2,5x , 2 2. Szpic centrujący do WD C i WD HW ,5 3,5 4,0 19,0 CP-WD 3,5x4 CP-WD 3,5x , 4 3. Wiertło centrujące do WD C i WD HW Wiertło centrujące do WD C i WD HW ,5 30 CB-WD HSS 2,5x ,5 43 CB-WD HSS 3,5x Wybijak Nazwa Typ Nr kat Wybijak Do wybijania szpica centrującego lub wiertła centrującego RT-WD Redukcje Nazwa Typ Nr kat. SW 1. Redukcja uchwytu z Ø 9 na 8 mm, SW 10 A-WD M6 9/ Redukcja uchwytu z Ø 12 na 10 mm, SW 14 A-WD M8 12/ Przedłużki, uchwyty Nazwa Typ Nr kat. D D 1 2 L SW SW 1. Przedłużki do wiertarek ręcznych L 150 mm, D 13 mm do uchwytu Ø 9 mm, SW 10 L 400 mm, D 13 mm do uchwytu Ø 9 mm, SW 10 L 150 mm, D 16 mm do uchwytu Ø 12 mm, SW 14 L 400 mm, D 16 mm do uchwytu Ø 12 mm, SW 14 A-WD M6 9x150 MAN A-WD M6 9x400 MAN A-WD M8 12x150 MAN A-WD M8 12x400 MAN M10 L SW M8 D 2. Przedłużki do maszyn stacjonarnych Hartowane, prostowane i precyzyjnie szlifowane, zapewniające wysoką dokładność ruchu obrotowego L 150 mm, D 16 mm do uchwytu Ø 9 mm., SW 14 L 150 mm, D 16 mm do uchwytu Ø 12 mm., SW 14 A-WD M6 9x150 MEC A-WD M8 12x150 MEC L 3. Uchwyt D 12 mm, L 55 mm, SW 14 A-WD M10 16/12x55 M Klucz Nazwa Typ Nr kat Klucz specjalny Do wykręcania wiertła z przedłużki SWR-WD Klucz płaski Do odkręcania przedłużki, SW 10 FWR-SW Ograniczniki głębokości Nazwa Typ Nr kat Ograniczniki głębokości Do nastawiania dokładnej głębokości wiercenia dla: Wiertło Ø mm mm mm mm mm Uchwyt Ø 9 mm 9 mm 12 mm 12 mm 16 mm z trzpieniem nagwintowanym DIN 913 M5x5/SW 2,5 M6x6/SW 3 M6x5/SW 3 M6x8/SW 3 M6x8/SW 3 DG-WD 9/25 DG-WD 9/30 DG-WD 12/40 DG-WD 12/50 DG-WD 16/ Tuleja redukcyjna Do stosowania wierteł z uchwytem Ø 9 mm w ograniczniku głębokości z otworem łożyskowym Ø 12 mm RD-DG

199 Wiertła ZOBO System 3 Wiercenie bez ograniczeń. Wiertła ZOBO System 3 Asortyment Systemu 3 oferuje szereg wierteł ze stali chromowej i węglika spiekanego o średnicach w zakresie od 15 do 100 mm. Charakterystyczną cechą wierteł Systemu 3 jest cylindryczny otwór w środku wiertła, w którym można umieścić do wyboru szpic centrujący, wiertło centrujące lub czop prowadzący. Wiertła Systemu 3 dostarczane są bez szpica centrującego. Szpic centrujący lub wiertło centrujące zamawia się oddzielnie, zależnie od zakresu zastosowania. Wiertło prowadzące Podczas wykonywania otworów za pomocą głowic frezowych, czop prowadzący stosowany jest jako ich prowadzenie. Wiertło do głębokich otworów Przedłużki umożliwiają wykonywanie precyzyjnych, głębokich otworów w sufitach i ścianach oraz przejść i przepustów dla przewodów instalacyjnych oraz zasilania dla systemów grzewczych, wentylacyjnych i telekomunikacyjnych. Wiertło stacjonarne Zastosowanie w wiertarkach stacjonarnych oraz obrabiarkach CNC. Wysoka prędkość skrawania maszyn stacjonarnych i skuteczność wierteł ZOBO idealnie się uzupełniają. Praktyczne rozwiązanie systemowe Wiertła System 3 z czopem prowadzącym Przy stosowaniu wierteł Systemu 3 czop prowadzący służy jako ich prowadzenie. Dla precyzyjnego, dokładnego kątowo zagłębiania narzędzia w materiał konieczny jest precyzyjny otwór prowadzący, wykonany z zachowaniem dokładności kątowej. Zapobiega to ryzyku złamania czopu prowadzącego. Otwory prowadzące należy wykonywać przy użyciu ciesielskiego statywu wiertarskiego! Średnicę otworu prowadzącego ustala się odpowiednio do przewidzianego pręta gwintowanego. Przykład: M16 Ø 18 mm Ø 17,5 mm Pręt gwintowany Wiertło spiralne Czop prowadzący do głowic frezowych oraz pogłębiaczy walcowych 10

200 Ø9 M6 (nicht im Preis enthalten) Ø12 Stal chromowa WD C Węgliki spiekane WD HW Wiertła WD C oraz WD HW Wiertła Ø mm Uchwyt Ø mm GL. mm Typ Nr kat. Typ Nr kat. Ø 6 Ø WD C 15x100 S3 WD C 20x100 S3 WD C 25x100 S3 WD C 30x100 S WD HW 15x100 S3 WD HW 20x100 S3 WD HW 25x100 S3 WD HW 30x100 S M5x4/SW 2,5 M6 GL L Stal chromowa WD C Węgliki spiekane WD HW Wiertła WD C oraz WD HW Wiertła Ø mm Uchwyt Ø mm GL. mm Typ Nr kat. Typ Nr kat WD C 35x100 S3 WD C 40x100 S3 WD C 45x100 S WD HW 35x100 S3 WD HW 40x100 S3 WD HW 45x100 S Ø 6 Ø 12 M5x5/SW 2,5 M8 GL L Szpice centrujące, wiertła centrujące Nazwa Ø mm 1 1. Szpic centrujący do WD C oraz WD HW Długość robocza ok. mm Typ Nr kat. 6 6,0 CP-WD 6x6, , 3 2. Szpic centrujący do WD C oraz WD HW Wiertło centrujące do WD C oraz WD HW CB-WD HSS 6x CB-WD HSS 6x Czopy prowadzące Nazwa Czop Ø mm Typ Nr kat. Czop Ø mm Typ Nr kat. D 1 10 Ø 6 1. Czopy prowadzące z chwytem Ø 6 mm do WD C i WD HW GP-WD 5/6x10 GP-WD 6/6x10 GP-WD 7/6x10 GP-WD 8/6x10 GP-WD 9/6x10 GP-WD 10/6x10 GP-WD 11/6x10 GP-WD 12/6x10 GP-WD 13/6x GP-WD 14/6x10 GP-WD 15/6x10 GP-WD 16/6x10 GP-WD 17/6x10 GP-WD 18/6x10 GP-WD 19/6x10 GP-WD 20/6x10 GP-WD 25/10x Redukcje Nazwa Typ Nr kat. 1, 2 1. Redukcja z uchwytu Ø 9 na 8 mm, SW 10 Redukcja z uchwytu Ø 12 na 10 mm, SW 14 A-WD M6 9/8 A-WD M8 12/ Przedłużki, uchwyty Nazwa 1 D L SW 1. Przedłużki do wiertarek ręcznych patrz na stronie 9 2 D L SW 2. Przedłużki do maszyn stacjonarnych patrz na stronie 9 11

201 Wiertła ZOBO System 3 Wiercenie bez ograniczeń. Ograniczniki głębokości Nazwa Typ Nr kat Ograniczniki głębokości Do nastawiania dokładnej głębokości wiercenia dla: Wierteł-Ø mm mm mm mm mm Uchwytów-Ø 9 mm 9 mm 12 mm 12 mm 16 mm z trzpieniem nagwintowanym DIN 913 M5x5/SW 2,5 M6x6/SW 3 M6x5/SW 3 M6x8/SW 3 M6x8/SW 3 DG-WD 9/25 DG-WD 9/30 DG-WD 12/40 DG-WD 12/50 DG-WD 16/ Tuleja redukcyjna do stosowania wierteł z uchwytem Ø 9 mm w ograniczniku głębokości z otworem łożyskowym Ø 12 mm RD-DG Zestawy wierteł System 3 Nazwa Skład zestawu Typ Nr kat. Zestawy wierteł System 3 w Minisystainerze Wiertła ZOBO Stal chromowa Zestaw w Minisystainerze Wiertła Ø mm 1 szpic centrujący CP-WD 6x6,0 1 wiertło centrujące CB-WD HSS 6x20 1 klucz imbusowy Wiertła ZOBO Stal chromowa Zestaw w Minisystainerze Wiertła ZOBO Węgliki spiekane Zestaw w Minisystainerze Wiertła ZOBO Węgliki spiekane Zestaw w Minisystainerze Jak powyżej, dodatkowo po 1 przedłużce do wiertarek ręcznych A-WD M6 9x150 MAN oraz A-WD M8 12x150 MAN Wiertła Ø mm 1 szpic centrujący CP-WD 6x6,0 1 wiertło centrujące CB-WD HSS 6x20 1 klucz imbusowy Jak powyżej, dodatkowo po 1 przedłużce do wiertarek ręcznych A-WD M6 9x150 MAN oraz A-WD M8 12x150 MAN WD C S3 SET WD C S3 SET5 L WD HW S2 SET WD HW S3 SET5 L Wiertła WD C oraz WD HW Wiertła Ø mm Uchwyt Ø mm Stal chromowa WD C Węgliki spiekane WD HW GL. mm Typ Nr kat. Typ Nr kat. Ø Ø10 M6x20/SW M12 M12 Ø 20 GL L SW 17 SW Ø 12 Ø /13 20/13 20/13 20/13 20/13 20/ WD C 50x150 S3 WD C 55x150 S3 WD C 60x150 S3 WD C 65x150 S3 WD C 70x150 S3 WD C 75x150 S WD HW 50x150 S3 WD HW 55x150 S3 WD HW 60x150 S3 WD HW 65x150 S3 WD HW 70x150 S3 WD HW 75x150 S Wiertła WD C oraz WD HW Wiertła Ø mm Uchwyt Ø mm Ø Stal chromowa WD C Węgliki spiekane WD HW GL. mm Typ Nr kat. Typ Nr kat. Ø Ø10 M6x20/SW M12 M12 Ø 20 GL L SW 17 SW Ø 12 Ø /13 20/13 20/13 20/13 20/ WD C 80x150 S3 WD C 85x150 S3 WD C 90x150 S3 WD C 95x150 S3 WD C 100x150 S WD HW 80x150 S3 WD HW 85x150 S3 WD HW 90x150 S3 WD HW 95x150 S3 WD HW 100x150 S Zestaw z pogłębiaczem walcowym Nazwa, skład kompletu Typ Nr kat. Zestaw wierteł Systemu 3 w Systainerze Stal chromowa WD C Zestaw z pogłębiaczem walcowym Skład zestawu: Wiertła ze stali chromowej WD C, Ø mm Czop prowadzący Ø 13,5-17,5-21,5-25,5 mm Nastawnik głębokości DG-WD 20/100 Klucz inbusowy W Systainerze wielkości 1 z wkładem z drewna bukowego CS-WD SET

202 Szpice centrujące, wiertła centrujące Nazwa Ø mm 1 2, 3 1. Szpic centrujący do WD C i WD HW Wiertło centrujące do WD C oraz WD HW Wiertło centrujące do WD C oraz WD HW Długość użytkowa ok. mm Typ Nr kat. 10 9,0 CP-WD 10x CB-WD HSS 10x CB-WD HSS 10x Czopy prowadzące Nazwa Czop Ø mm Typ Nr kat. Czop Ø mm Typ Nr kat. D 1 57 Ø Czopy prowadzące Mocowanie Ø 10 mm do WD C oraz WD HW ,5 11,5 12,5 13,5 14,5 15,5 16,5 17,5 GP-WD 10,5/10x57 GP-WD 11,5/10x57 GP-WD 12,5/10x57 GP-WD 13,5/10x57 GP-WD 14,5/10x57 GP-WD 15,5/10x57 GP-WD 16,5/10x57 GP-WD 17,5/10x ,5 19,5 20,5 21,5 22,5 23,5 24,5 25,5 GP-WD 18,5/10x57 GP-WD 19,5/10x57 GP-WD 20,5/10x57 GP-WD 21,5/10x57 GP-WD 22,5/10x57 GP-WD 23,5/10x57 GP-WD 24,5/10x57 GP-WD 25,5/10x Przedłużki, uchwyty Nazwa Typ Nr kat. M M M M M L SW L SW L SW M D D D 1. Przedłużki do maszyn stacjonarnych; hartowane, prostowane i precyz. wyszlifowane, zapewniające wysoką dokł. ruchu obr. D mm L mm M M12 M12 do wierteł o Ø mm SW Uchwyty do maszyn stacjonarnych, hartowane, prostowane i precyz. wyszlifowane, zapewniające wysoką dokł. ruchu obr. D mm L mm M M12 M12 M12 do wierteł o Ø mm SW Uchwyty ze stożkiem Konus MK2 M M12 A-WD M12 20x60 M12 A-WD M12 20x300 M12 A-WD M12 20/12x55 A-WD M12 20/16x55 A-WD M12 20/12x do wierteł o Ø mm A-WD M12 20/MK Uchwyty trójpłaszczyznowe do stosowania w wiertarkach ręcznych D mm L mm M M12 M12 M12 M12 do wierteł o Ø mm SW A-WD M12 20/13x55 3K A-WD M12 20/16x55 3K A-WD M12 20/13x100 3K A-WD M12 20/16x100 3K Tuleje redukcyjne Nazwa Typ Nr kat Tuleja redukcyjna MK3/MK2 AD-MK3/MK Ograniczniki głębokości Nazwa Typ Nr kat Ograniczniki głębokości Do nastawiania dokładnej głębokości wiercenia dla Wiertła-Ø Uchwyt-Ø mm mm 20 mm 20 mm z trzpieniem nagwintowanym DIN 913 M6x6/SW 3 M6x6/SW 3 DG-WD 20/80 DG-WD 20/

203 Wskazówki dotyczące zastosowań ZOBO Z praktyki dla praktyki. 65,3 mm Wiertła w wielkościach pośrednich Do zastosowań specjalnych, na przykład w produkcji schodów, mogą otrzymać Państwo wiertła o średnicach we wszystkich wielkościach pośrednich. Na życzenie klienta wyszlifowujemy je z dokładnością do 1/10 milimetra. Szlifowanie Już przy zamawianiu wiertła można dostosować wyprzedzenie ostrzy do planowego przez Państwa stosowania narzędzia w konkretnych materiałach. Wykonania specjalne Wiertła ze stali chromowej WD C System 3 na życzenie klientów wykonujemy do średnicy 200 mm. Zmiana średnicy Nr kat Zmiana szlifu, ostrzenie Nr kat Wykonanie specjalne na życzenie Odpowiednie wiertło do każdego zastosowania. Doradca w zakresie zastosowań ZOBO. Potrzebujesz wsparcia w wyborze wiertła dokładnie takiego, jakie potrzebujesz? Pomoże Ci doradca w zakresie zastosowań ZOBO. Wybierz spośród różnych zastosowań i materiałów, określ potrzebną średnicę i głębokość otworu i znajdź w ten sposób dokładnie to wiertło, którego potrzebujesz. 14

204 A B Przedłużanie wierteł Przy przedłużaniu wierteł należy dokonać rozróżnienia, z jaką maszyną stosuje się dane wiertła: Przedłużki do maszyn ręcznych, A W celu stosowania z maszynami prowadzonymi ręcznie należy korzystać z przedłużek z dodatkowym określeniem MAN w nazwie typu. Przedłużki do maszyn stacjonarnych, B W przypadku stosowania wierteł w maszynach stacjonarnych istotna jest wysoka dokładność ruchu obrotowego. Dlatego do tego zakresu zastosowań trzeba zawsze używać przedłużki z dodatkowym oznakowaniem MEC w nazwie typu. Przedłużki przewidziane do stosowania z maszynami stacjonarnymi są hartowane, prostowane i precyzyjnie szlifowane do mocowania ich w tulejkach zaciskowych. Wiertła z przedłużką Gdy wiertła łączone są z przedłużką, uchwytami lub adapterami należy je najpierw nakręcić ręką i następnie dokręcić przewidzianymi do tego celu narzędziami. Nigdy nie należy nakładać wierteł na uchwyt czy przedłużkę! Dzięki temu unikną Państwo złamania wierteł przy uchwytach. Wiercenie maszynami stacjonarnymi Z uwagi na wysoką jakość i precyzję wszystkie wiertła i wycinaki obwodowe można stosować z bardzo dobrymi efektami w maszynach stacjonarnych. I to zarówno w zwykłej wiertarce zamocowanej w statywie wiertarskim, jak i w nowoczesnych urządzeniach sterowanych numerycznie. Duża prędkość skrawania maszyn stacjonarnych, jak również wysoka jakość i skuteczność wierteł ZOBO idealnie się uzupełniają. Optymalna prędkość skrawania Najlepsze wyniki z właściwą liczbą obrotów Obroty (1/min) 8000 WD HW Drewno twarde vs = 4,0 m/s WD C Drewno miękkie vs = 2,35 m/s WD C Drewno twarde vs = 2,0 m/s Średnica (mm) 15

205 Głowice frezowe do otworów pod pierścienie łącznikowe Dla profesjonalistów w dziedzinie konstrukcji drewnianych. Łączniki specjalne Tam, gdzie w konstrukcjach drewnianych mają być przenoszone duże siły, zastosowanie znajdują łączniki specjalne. Wyfrezowywanie otworów z dokładnością pasowania Nośność połączeń za pomocą łączników pierścieniowych zależy od dokładności wybrań wyfrezowanych w drewnie. Na dokładność tę należy zwracać szczególną uwagę zwłaszcza w przypadku szeregów łączników pierścieniowych umieszczanych jeden po drugim. Warunkiem wykonania właściwych pod względem kształtu i głębokości otworów pod te łączniki są precyzyjne i niezawodne narzędzia. Najważniejsze jest bezpieczeństwo! Przy zagłębianiu narzędzia w materiał, szczególnie przy wykonywaniu otworów o dużych średnicach, w silniku wiertarki powstają bardzo wysokie wsteczne momenty obrotowe. Aby uniknąć zaklinowywania się ostrzy w drewnie, głowice frezowe do otworów pod pierścienie łącznikowe o dużych średnicach uzbraja się w ograniczniki wióra. Z ich pomocą można bezpiecznie pracować także przy użyciu wiertarek prowadzonych ręcznie. Różnorodne zastosowania Modułowa budowa głowicy frezowej Kombi stanowi interesującą i ekonomiczną alternatywę do tradycyjnych narzędzi frezarskich. Dzięki czytelnym opisom elementów wyposażenia przezbrajanie jest bardzo łatwe. Przy użyciu tego precyzyjnego narzędzia można wykonywać wszystkie niezbędne wybrania pod łączniki w formie pierścieni klinowych oraz pierścieni GEKA o średnicach od Ø 50 do 128 mm. Dwustronne połączenie typu drewno/ drewno za pomocą pierścieni klinowych: do tego celu głowicę frezową uzbraja się w noże do otworów pod pierścienie klinowe. Jednostronne połączenie typu drewno/stal za pomocą pierścieni klinowych: do tego celu głowicę frezową do pierścieni łącznikowych uzbraja się w noże do otworów pod pierścienie klinowe oraz noże czołowe. Połączenie za pomocą pierścieni GEKA: dla wykonania otworów pod jednostronne i dwustronne pierścienie GEKA głowicę frezową do pierścieni łącznikowych uzbraja się w noże czołowe. Tutaj mogą Państwo wybrać odpowiednie czopy prowadzące do głowicy frezowej do pierścieni łącznikowych: Pierścienie Pierścienie Pręt gwintowany Otwór* Czop pro- Czop prowadzący Nr kat. klinowe Ø mm GEKA Ø mm Ø mm wadzący Typ , ,115 M12 M16 M20 M ,5 17,5 21,5 25,5 GP-WD 13,5/10x57 GP-WD 17,5/10x57 GP-WD 21,5/10x57 GP-WD 25,5/10x Zalecenie według DIN 1052, T2 * * Otwór prowadzący wywiercić przy użyciu ciesielskiego statywu wiertarskiego (strona 35)! Głowica frezowa do pierścieni łącznikowych, model Kombi 1 Nazwa, skład kompletu Typ Nr kat. 1. Głowica frezowa Kombi do pierścieni łącznikowych Do otworów pod pierścienie łącznikowe, z regulowanym krążkiem nożowym KD-DS VAR. Do łącznikowych pierścieni klinowych oraz pierścieni GEKA o średnicach w zakresie mm. Z nastawnikiem głębokości oraz czopem prowadzącym Ø 13,5 mm, bez noży. Zestawy noży należy zamawiać oddzielnie, zależnie od zastosowania. Uchwyt okrągły 3-płaszczyznowy Ø 13 mm. DS x13 COMBI

206 Noże do otworów pod łącznikowe pierścienie klinowe Nazwa, skład kompletu Typ Nr kat. 1 Noże do otworów pod łącznikowe pierścienie klinowe Komplet noży do dwustronnych łącznikowych pierścieni klinowych do połączeń typu drewno/drewno. Pasują do głowicy frezowej Kombi Noże HSS do otworów pod łącznikowe pierścienie klinowe Zestaw 2 sztuki. Pasują do pierścieni Ø mm. Noże HMM do otworów pod łącznikowe pierścienie klinowe Zestaw 2 sztuki. Pasują do pierścieni Ø 126 i 128 mm. Ogranicznik wióra W przypadku stosowania noży do otworów pod łącznikowe pierścienie klinowe Ø 126 i 128 mm należy zawsze pracować z ogranicznikiem wióra. EK-DS HSS xR2 EK-DS HW xR2 KL-DS Noże głowicowe do frezowania czołowego, noże do otworów pod pierścienie GEKA Nazwa, skład kompletu Typ Nr kat Noże czołowe Komplet do jednostronnych łącznikowych pierścieni klinowych w połączeniach drewno/stal. Pasują do głowicy frezowej Kombi. Uwaga: przy frezowaniu wybrań pod jednostronne pierścienie klinowe w krążku nożowym należy umieścić odpowiednie noże czołowe oraz nóż do otworów pod pierścienie klinowe. Noże czołowe HSS, 2 sztuki, do pierścieni Ø 65 mm Noże czołowe HSS, 2 sztuki, do pierścieni Ø 80 mm Noże czołowe HSS, 2 sztuki, do pierścieni Ø 95 mm Noże czołowe HSS, 2 sztuki, do pierścieni Ø 128 mm CK-DS HSS 65 R 1 CK-DS HSS 80 R 1 CK-DS HSS 95 R 1 CK-DS HSS 128 R Noże do otworów pod pierścienie łącznikowe GEKA Komplet noży do dwustronnych pierścieni łącznikowych GEKA w połączeniach typu drewno/drewno i jednostronnych pierścieni GEKA w połączeniach typu drewno/stal. Pasują do głowicy frezowej Kombi. Noże czołowe HSS, 2 sztuki, do pierścieni GEKA Ø 50 mm Noże czołowe HSS, 2 sztuki, do pierścieni GEKA Ø 65 mm Noże czołowe HSS, 2 sztuki, do pierścieni GEKA Ø 80 mm Noże czołowe HSS, 2 sztuki, do pierścieni GEKA Ø 95 mm Noże czołowe HSS, 2 sztuki, do pierścieni GEKA Ø 115 mm CK-DS HSS 50 GEKA1 CK-DS HSS 65 GEKA1 CK-DS HSS 80 GEKA1 CK-DS HSS 95 GEKA1 CK-DS HSS 115 GEKA Krążek nożowy Nazwa, skład kompletu Typ Nr kat Krążek nożowy Do otworów pod łącznikowe pierścienie klinowe i GEKA. Regulowany krążek nożowy do zamocowania noży do otworów pod pierścienie klin. i GEKA oraz noży czołowych. Do wszystkich pierścieni łącznik. o śr. od Ø 50 do 128 mm. Noże należy zamawiać oddzielnie. Wybór noży patrz powyżej. KD-DS VAR Czopy prowadzące Nazwa, skład kompletu Typ Nr kat Czopy prowadzące Czop prowadzący do głowicy frezowej Kombi. Stosowane do wykonywania połączeń za pomocą pierścieni klinowych oraz GEKA. Przyporządkowanie czopu prowadzącego patrz tabela na stronie 18. GP-WD 13,5/10x57 GP-WD 17,5/10x57 GP-WD 21,5/10x57 GP-WD 25,5/10x Głowica frezowa do pierścieni łącznikowych, model Kombi Opis, dane Typ Nr kat. Zestaw głowic frezowych Kombi Głowica frezowa do pierścieni łącznikowych, model Kombi wraz z nożami i wyposażeniem. Z kompletem pogłębiaczy walcowych i czopów prowadzących w Systainerze. Do wykonywania wszystkich jednostronnych i dwustronnych połączeń za pomocą pierścieni klinowych oraz GEKA w zakresie średnic od 50 do 128 mm. Zestaw głowic frezowych Kombi DS COMBI SET Skład zestawu: Głowica frezowa Kombi z uchwytem okrągłym, 3-powierzchniowa Ø 13 mm; noże do otworów pod łącznikowe pierścienie klinowe dla średnicy Ø 65-95, 126, 128 mm; ogranicznik skrawania; noże głowicowe do frezowania czołowego dla średnicy Ø 65, 80, 95, 128 mm; noże do otworów pod pierścienie GEKA dla średnicy Ø 50, 65, 80, 95, 115 mm; wiertła ZOBO Ø 50, 60, 65, 70, 80 mm; czopy prowadzące Ø 13,5 ; 17,5 ; 21,5 ; 25,5 mm; ograniczniki głębokości 17

207 Przyrząd do schodów Precyzja w produkcji schodów. Precyzyjny i poręczny Nasz specjalny przyrząd wiertarski ułatwiający wiercenie w schodach jest precyzyjny, wygodny i kompaktowy. Te zalety są szczególnie cenione przez producentów schodów. Przy użyciu GDP D10-40 A można wiercić potrzebne otwory w prawie wszystkich systemach policzkowych. Przyrząd wykazuje swoje mocne strony także w sytuacjach nastręczających najwięcej problemów, w przypadku tak zwanych krzywulców: środek otworu zaznacza się na stronie policzkowej, krawędź profilu przyrządu ustawia dokładnie przy zarysowaniu i zamocowuje. Teraz środek otworu znajduje się we właściwym miejscu. Metoda ta jest niezawodna i to w przypadku każdego nastawionego kąta. Trzpień prowadzący eliminuje potrzebę stosowania tulejek wiertarskich Precyzyjnie wyszlifowany trzpień prowadzący posiada wydrążenie, w które dokładnie wkręca się wiertło. Dzięki temu każde wiertło tralkowe jest pewnie prowadzone. Odpada konieczność stosowania dodatkowych tulejek wiertarskich, maleją koszty. Wiertła tralkowe z wymiennym szpicem centrującym Wiertła tralkowe ZOBO z wymiennym szpicem centrującym zapewniają producentom schodów szczególne korzyści. Długi szpic centrujący prowadzi wiertło z dużą precyzją ruchu obrotowego. Wiertła tralkowe, do wyboru ze stali chromowej lub z płytkami z węglików spiekanych znajdą Państwo na stronie 7. Nowoczesna produkcja schodów Indywidualnie zaprojektowane schody drewniane wyposaża się obecnie w tralki, których materiał i kształt służą jako elementy zdobiące. Tralki z drewna, stali szlachetnej, mosiądzu czy szkła akrylowego oferują wytwórcy schodów możliwość spełniania różnych życzeń klientów i wykonywania unikalnej stylizacji. Przy montażu nowoczesnych tralek należy mieć na uwadze, że ich wymiary nie odpowiadają normalnym prostym średnicom wierteł. Dlatego PROTOOL oferuje teraz producentom schodów specjalną usługę: szlifujemy każde wiertło tralkowe na życzenie na żądaną średnicę z dokładnością do jednej dziesiątej milimetra! Idealne do poręczy Poręcze z ich różnorodnymi kształtami często stanowią dla wykonawcy szczególne wyzwanie. Prosta rada: samodzielnie wykonana przykładnia, dopasowana do kształtu poręczy, pozwoli na poradzenie sobie nawet z wymyślną formą. 18

208 GDP D10-40 A Przedłużki Precyzyjny przyrząd do schodów, uchylny w zakresie ± 65 Wysoka dokładność dzięki tulejce prowadzącej i precyzyjnie wyszlifowanemu trzpieniowi. Nie są potrzebne tulejki wiertarskie do prowadzenia wiertła tralkowego. Dokładna głębokość wiercenia dzięki płynnemu nastawianiu pierścienia ogranicznika głębokości. Błyskawiczne zakładanie i zdejmowanie wierteł w ciągu kilku sekund dzięki zamkowi bagnetowemu. Proste i precyzyjne ustawianíe za pomocą wbudowanej poziomicy. Ramki do płynnej regulacji kąta do ± 65. Wolne od wyrwań krawędzie otworów także w przypadku bardzo wrażliwych powierzchni dzięki drewnianej wkładce przeciwodpryskowej. Kompaktowy i wygodny przyrząd do prawie wszystkich systemów policzkowych i poręczy. Przedłużki do stosowania wierteł tralkowych w przyrządzie do schodów GDP D10-40 A: Przedłużka PL-GDP D9 12x185 do wierteł tralkowych Ø mm, uchwyt Ø 9 mm, nr kat Przedłużka PL-GDP D12 12x110 do wierteł tralkowych Ø mm, uchwyt Ø 12 mm, nr kat Klucze, narzędzia do obsługi na stronie 11. Wiercenie wiertłami tralkowymi przy użyciu maszyn stacjonarnych patrz strona 26. Zakres dostawy GDP D10-40 A: ze ściskiem mocującym, przedłużką do wierteł tralkowych z uchwytem Ø 9 mm, pierścieniem do nastawiania głębokości, drewnianą wkładką przeciwodpryskową do ramek do nastawiania kąta, podkładką drewnianą, kluczami płaskimi SW 8 i SW 12, kluczem inbusowym SW3, w kartonie. Dane techniczne GDP D10-40 A Stosowane wiertła tralkowe Ø mm Nr kat. GDP D10-40 A Nr kat. GDP D10-40 A SET Zakres dostawy GDP D10-40 A Set: Jak w przypadku GDP D A; dostarczany w Systainerze z wkładem drewnianym, dodatkowo z wiertłami tralkowymi SDC Ø mm ze szpicami centrującymi: 2x CP-WD 2,5x3,5; 1x CP-WD 2,5x7,5; 1x CP-WD 2,5x14,5; 1 wybijak RT-WD 19

209 Wiercenie z systemem prowadzącym Statywy wiertarskie dla budownictwa drewnianego. Tak dobiorą Państwo właściwe wiertła ZOBO i wycinaki obwodowe do przedłużek i trzpieni prowadzących dla zastosowania w statywie wiertarskim GDP D PP Przedłużki Przedłużka A-WD M6 9x150 MEC, nr kat średnica zewnętrzna Ø 16 mm Przedłużka A-WD M8 12x150 MEC, nr kat średnica zewnętrzna Ø 16 mm Przedłużka A-WD M12 20x300 M12, nr kat średnica zewnętrzna Ø 20 mm Wiertła ZOBO System Wiertło Ø mm mm mm mm mm mm mm Uchwyt Ø 9 mm 9 mm 12 mm 12 mm 12 mm GDP D PP 20 Precyzyjny statyw wiertarski dla budownictwa drewnianego Do wiercenia dokładnych otworów pod kątem w płytach, belkach i ścianach z drewna litego za pomocą wierteł ZOBO System 2 i 3. Precyzyjne wiercenie dzięki ułożyskowanemu prowadzeniu uchwytu narzędzia. Wiercenie otworów blisko krawędzi dzięki zdejmowanym kątownikom czołowym. Zakres dostawy: czop centrujący, pierścienie do nastawiania głębokości oraz tulejki redukcyjne D 16 i D 20 mm. Dane techniczne GDP D PP Płyta podstawy 320 x 150 mm Wiercone otwory Ø mm Kołnierz mocujący Ø 43 mm Gł. wier. wycinakiem obwodowym maks. 43 mm Skok roboczy statywu wiert. maks. 200 mm Łożysko wrzeciona Ø 25 mm Tuleje redukcyjne Ø 20 i 16 mm Ciężar 3,9 kg Nr kat Prowadzenie narzędzia w łożysku Wyszlifowane dokładnie na wymiar przedłużki i trzpienie do zamocowania narzędzi wiertarskich prowadzone są w niewielkiej odległości nad obrabianym przedmiotem w osadzonej na łożyskach kulkowych płycie prowadzącej. Zapobiega to zbaczaniu wierteł i krążków nożowych z toru. Tuleje redukcyjne Ø 16 i 20 mm umożliwiają dostosowanie średnicy łożyska do różnych wrzecion. Statyw wiertarski z szablonem Specjalnie dla wiercenia otworów pod znajdujące się dokładnie obok siebie puszki i włączniki w ścianach drewnianych statyw wiertarski został wyposażony w czop ustalający. Czop ten wchodzi do już wywierconego otworu pod pierwszą puszkę. Dzięki temu automatycznie określana jest dokładna odległość do następnego otworu. Czop ustalający można ustawiać w stopie statywu wiertarskiego. W swojej dolnej pozycji czop wystaje poza stopę i jest w trybie działania. W pozycji górnej, schowany pod stopę, czop nie działa.

210 Ciesielskie statywy wiertarskie Precyzja dla dużych głębokości. Talerz prowadzący do Ø 6, 7, 9, 11, 13, 15, 17, 19, 21, 23, 25, 27 mm OD-GDP 6-27 Nr kat Talerz prowadzący do Ø 8, 10, 12, 14, 16, 18, 20, 22, 24, 26 mm ED-GDP 8-26 Nr kat Elementy mocujące CL-GDP Nr kat Konsole CO-GDP Nr kat Pierścień redukcyjny A-GDP 57/43 Nr kat Prowadnica równoległa PG-CSP 68 Nr kat Dodatkowa rękojeść AH-M8 Nr kat GDP 320/GDP 460/GDP 650 GDP 320 A/GDP 460 A/GDP 650 A Precyzyjne statywy wiertarskie Dobre prowadzenie i pewna obsługa dzięki dodatkowej rękojeści przy saniach prowadzących, ustawianej do wyboru w trzech pozycjach. Dobra widoczność punktu wiercenia. Precyzyjne prowadzenie wiertła dzięki talerzowi prowadzącemu ze stali, wymiennemu dla różnych średnic wierteł. Dokładne ustawianie głębokości wiercenia za pomocą dwóch ograniczników głębokości. Zakres dostawy: dwa ograniczniki głębokości, dwie prowadnice równoległe, jeden talerz prowadzący dla wierteł od Ø 8 do 26 mm, jeden pierścień redukcyjny z Ø 57 mm na 43 mm. Dane techniczne GDP 320/460/650 Płyta podstawy 185 x 172 mm Talerz prowadzący dla wierteł Ø 8, 10, 12, 14, 16, 18, 20, 22, 24, 26 mm Kołnierz mocujący Ø 57 mm/ø 43 mm Prowad. równoległa, ustawiana mm Głębokość wiercenia maks. 240/380/540 mm Długość wiertła maks. 320/460/650 mm Ciężar 2,8/3,2/3,7 kg Nr kat / / Możliwość osadzania w statywie wszystkich maszyn wiercących z kołnierzami mocującymi o Ø 57 mm i 43 mm za pośrednictwem seryjnie zamontowanego pierścienia redukcyjnego. Precyzyjne i oszczędzające czas wiercenie dzięki 2 prowadnicom równoległym. Wersja A dodatkowo: Z płynną regulacją kąta przechylania statywów wiertarskich do 45, punkt uchylenia osi wiercenia pokrywa się z zaznaczonym punktem wiercenia. Zakres dostawy: dwa ograniczniki głębokości, dwie prowadnice równoległe, jeden talerz prowadzący dla wierteł od Ø 8 do 26 mm, jeden pierścień redukcyjny z Ø 57 mm na 43 mm. Dane techniczne GDP 320 A/460 A/650 A Płyta podstawy 207 x 172 mm Talerz prowadzący dla wierteł Ø 8, 10, 12, 14, 16, 18, 20, 22, 24, 26 mm Kołnierz mocujący Ø 57 mm/ø 43 mm Regulacja kąta pochylenia bezstopniowo do 45 Prowad. równoległa, ustawiana mm Głębokość wiercenia maks. 170/310/470 mm Długość wiertła maks. 320/460/650 mm Ciężar 3,3/3,7/4,2 kg Nr kat / / Nieoceniona pomoc w prowadzeniu Gdy trzeba wywiercić kilka otworów w jednakowym odstępie od krawędzi materiału, dwie prowadnice równoległe zapewniają szczególne korzyści. Przy użyciu prowadnic równoległych pracuje się z dużą dokładnością znacznie szybciej i pewniej niż z tradycyjnymi statywami bez prowadnic. Odpada konieczność trasowania rysy w kierunku wzdłużnym; rysa poprzeczna wystarcza do pozycjonowania statywu wiertarskiego według oznaczeń na ramie podstawy lub szpica centrującego wiertła. 21
