1 D Wyraźna komunikacja nawet w ekstremalnych warunkach SYSTEMY KOMUNIKACYJNE DRÄGER

2 D

3 3 Łatwa komunikacja w najtrudniejszych warunkach Wyraźna i bezproblemowa komunikacja to konieczność podczas pracy. W szczególności w miejscach o wysokim poziomie hałasu, np. w przypadku pożarów czy innych katastrof, strażacy i ratownicy muszą mieć dostęp do niezawodnego systemu komunikacyjnego. Każda interwencja wiąże się ze specyficznymi wyzwaniami i zagrożeniami: słaba widoczność, ekstremalne poziomy hałasu lub inne zakłócenia to tylko nieliczne z nich. Dlatego wymagany jest system komunikacyjny, który wytrzymuje wszelkie warunki i jednocześnie gwarantuje, że wszystko, co mówi dowódca akcji i jego zespół, będzie wyraźne i zrozumiałe. Ponadto sprzęt musi być odporny na działanie wysokiej temperatury, wody, pyłu i różnego rodzaju cząstek. Systemy komunikacyjne firmy Dräger są wykonane, testowane i używane w najbardziej wymagających warunkach można je nosić z aparatem oddechowym, montować w hełmie, wykorzystywać z systemem aktywnej ochrony słuchu lub niezależnie. Dzięki prostocie obsługi i najwyższej jakości dźwięku pozwalają optymalnie realizować zadania w każdych warunkach.

4 4 Przegląd systemów komunikacyjnych Dräger Jakiego systemu komunikacyjnego potrzebujesz? Rozwiązania komunikacyjne dopasowane do konkretnego wyposażenia ochrony osobistej Uniwersalne rozwiązania komunikacyjne niezależne od wyposażenia ochrony osobistej Z ochroną słuchu Zintegrowany z maską Montowany w hełmie Dräger ANP-COM Dräger FPS -COM 5000 Dräger HC-1 COM Dräger TMS-COM Dräger FPS -COM 7000 Dräger HC-2 COM Dräger E-COM Dräger MS-COM Dräger HC-E COM Jednostka sterująca Dräger C-C440 Dräger MP-H COM Jednostka sterująca Dräger C-C550

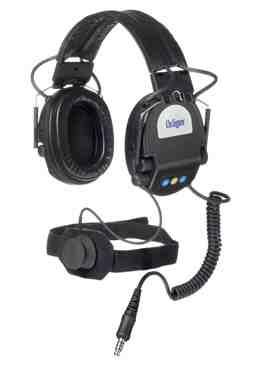

5 5 Systemy komunikacyjne z ochroną słuchu Zarówno w środowisku przemysłowym, jak i w straży pożarnej pracownicy i ekipy ratownicze są często narażeni na sytuacje związane ze skrajnie wysokimi poziomami hałasu, które wymagają stosowania ochrony słuchu. W takich warunkach nadal niezbędna jest możliwość właściwej komunikacji i wyraźnego słyszenia komunikatów radiowych. Rozwiązanie firmy Dräger charakteryzuje się ergonomicznością i wytrzymałością oraz zapewnia doskonałą jakość dźwięku. WŁAŚCIWOŚCI TECHNICZNE DRÄGER ANP-COM Połączenie aktywnej ochrony słuchu i jednostki do komunikacji radiowej świetnie sprawdza się w warunkach, gdzie panuje bardzo wysoki poziom hałasu. Zintegrowane mikrofony zewnętrzne tłumią głośne dźwięki i jednocześnie wzmacniają częstotliwości charakterystyczne dla ludzkiej mowy. Połączenie z radiotelefonem umożliwia użytkownikom odbieranie komunikatów przesyłanych drogą radiową. Trzy dostępne rodzaje mikrofonów (laryngofon, na wysięgniku i kostny) umożliwiają nadawanie komunikatów radiowych i pozwalają na skuteczną komunikację nawet w głośnym otoczeniu. System odznacza się też ergonomiczną konstrukcją zapewniającą dużą wygodę użytkowania. D Dräger ANP-COM Mikrofon Dopuszczenia ok. 350 g elektretowy, wrażliwy na wibracje całkowita głębokość nausznika 46 mm ATEX 064X Ex II 2G Ex ib IIC T4, Ta od -20 C do +40 C 4-pinowa wtyczka NEXUS

6 6 Komunikacja i ochrona oddechowa Oferujemy szeroką gamę produktów i rozwiązań, co umożliwia znalezienie odpowiedniego systemu komunikacyjnego do przenośnych urządzeń nadawczo-odbiorczych i wyposażenia ochronnego. Dotyczy to również wszystkich systemów komunikacyjnych przeznaczonych do stosowania z maskami oddechowymi. Odgłos własnego oddechu oraz słaba widoczność mogą powodować znaczne pogorszenie komunikacji. Dlatego mikrofony są montowane bezpośrednio przy membranie fonicznej maski. Dzięki temu każde wypowiedziane słowo jest przekazywane wyraźnie. Udowodniono, że wyraźna komunikacja znacznie obniża poziom stresu u osób noszących sprzęt ochrony dróg oddechowych lub kombinezony ochrony przeciwchemicznej. Sprawdzone maski Dräger FPS 7000 i Panorama Nova można w dowolnym momencie wyposażyć w takie systemy. D Dräger FPS -COM 5000 WŁAŚCIWOŚCI TECHNICZNE DRÄGER FPS -COM 5000 Jednostka komunikacyjna do maski pełnotwarzowej Dräger FPS 7000 ma szereg zalet. Nowa konstrukcja mikrofonów w masce oraz cyfrowa redukcja odgłosów oddychania poprawiły jakość dźwięku. Dostępne są dwa wzmacniacze głosu oraz złącza do różnych urządzeń radiowych (podłączanych bezpośrednio lub przez jednostki sterujące Dräger). Nowo opracowany system mocowania zatrzaskowego jest prosty i wygodny w obsłudze. Po połączeniu z Dräger PSS BG4 plus sprawdzi się również w zastosowaniach górniczych oraz podczas gaszenia pożarów w tunelach g, w zależności od wariantu (bez baterii) Czas pracy ok. 32 godzin (w zależności od aktywności połączeń) Dopuszczenia CE, EN 136, EN 137 typ 2, EN 145 ATEX: I M1 Ex ia I Ma, II 1G Ex ia IIC T4 Ga, II 1D Ex ia IIIC T130 C Da IECEx: Ex ia I Ma, Ex ia IIC T4 Ga, Ex ia IIIC T130 C Da T = -30 do +60 C UL913: klasy I, II, III, dz. 1, grupy A G Stopień ochrony IP67 kabel przyłączeniowy zależy od modelu radia

7 7 D Dräger FPS -COM 7000 WŁAŚCIWOŚCI TECHNICZNE DRÄGER FPS -COM 7000 Jednostka komunikacyjna do maski pełnotwarzowej Dräger FPS 7000 ma aktywowane głosowo dwukanałowe radio umożliwiające jednoczesne mówienie oraz słuchanie wiadomości od zespołu. Nowe systemy redukcji dźwięków otoczenia oraz oddychania pozwoliły zoptymalizować jakość dźwięku. Możliwa jest komunikacja nawet z 10 członkami zespołu oraz przełączanie się między 7 zespołami. Dostępne są dwa wzmacniacze głosu oraz złącza do różnych urządzeń radiowych (podłączanych bezpośrednio lub przez jednostki sterujące Dräger). Nowo opracowany system mocowania zatrzaskowego jest prosty i wygodny w obsłudze g, w zależności od wariantu (bez baterii) Czas pracy ok. 8 godzin (w zależności od aktywności połączeń) Dopuszczenia EN 136 klasa 3, EN 137 typ 2 ATEX: Ex II 1 G, Ex ia IIC T4/T3 Ga (Ta = -30 C do +50 C) IECEx: Ex ia IIC T4/T3 Ga (Ta = -30 C do +50 C) CAN/CSA: Klasa I, dz. 1, grupy A D T3/T4 CE 2004/108/WE, 1999/5/WE, 94/9/WE Stopień ochrony IP67 kabel przyłączeniowy zależy od modelu radia WŁAŚCIWOŚCI TECHNICZNE DRÄGER MS-COM Dodatkowy system zatrzaskowy umożliwia podłączenie do maski pełnotwarzowej Dräger Panorama Nova. Ustawienie mikrofonu obok membrany głosowej zapewnia transmisję głosu wysokiej jakości. Uniwersalna wtyczka umożliwia połączenie z jednostkami sterującymi Dräger oraz licznymi innymi urządzeniami radiowymi. D Dräger MS-COM Mikrofon Dopuszczenia Stopień ochrony 84 g 78 x 37 x 16 mm przewodzenie powietrzne, elektret EN 136 klasa 3, EN 137 typ 2, Ex ib IIC T4 IP56 PUR, ogniotrwały: Ø 4 mm / 270 mm, spiralny PUR, stabilność w wysokiej temperaturze: Ø 4 mm / 900 mm, prosty

8 8 Systemy komunikacyjne do hełmów strażackich Systemy komunikacyjne firmy Dräger montowane w hełmach mogą być stosowane uniwersalnie z wieloma rodzajami wyposażenia ochrony głowy. Kombinacja zaawansowanych głośników i różnych modeli mikrofonów zapewnia wysokiej jakości dźwięk podczas mówienia i słuchania. Dzięki systemowi praktycznych elementów mocujących wyposażenie komunikacyjne Dräger działa idealnie z różnymi hełmami. Zastosowanie hełmów serii Dräger HPS gwarantuje optymalne dopasowanie, stabilność i komfort noszenia. System ma dopuszczenie EN 443 i pasuje do hełmów strażackich, w tym również do hełmów krótkich. D i ST Dräger HC-1/HC-2 COM WŁAŚCIWOŚCI TECHNICZNE DRÄGER HC-1/HC-2 COM Jednostka komunikacyjna łatwa do montażu w hełmie strażackim, w tym również hełmie krótkim. Obejmuje czuły mikrofon kostny do filtrowania dźwięków otoczenia i dostępna jest z jednym (HC-1) lub dwoma (HC-2) głośnikami. Dostępne wersje ATEX. Mikrofon 85 g 160 x 40 x 12 mm (HC-1 Compact) wrażliwy na wibracje HC-1: PUR, odporny na płomienie: Ø 4 mm / 380 mm, spiralny HC-2: PUR: odporny na rozgorzenie ognia: Ø 4 mm / 750 mm, prosty

9 9 WŁAŚCIWOŚCI TECHNICZNE DRÄGER HC-E COM Czuły mikrofon elektretowy zintegrowany z głośnikiem. Idealny do hełmów strażackich, w tym również hełmów krótkich. Możliwość łatwego montażu wewnątrz hełmu. Dostępne wersje ATEX. ST Dräger HC-E COM Mikrofon 70 g 110 x 40 x 12 mm elektret, przewodzenie powietrzne PUR, ogniotrwały: Ø 4 mm / 380 mm, spiralny PUR, stabilność w wysokiej temperaturze: Ø 4 mm / 750 mm, prosty WŁAŚCIWOŚCI TECHNICZNE DRÄGER MP-H COM Jednostka hełmowa z mikrofonem wykorzystującym przewodzenie powietrzne (na wysięgniku). Łatwy montaż w hełmie przy użyciu różnych adapterów. Do montażu w kaskach integralnych, zamkniętych. Dostępne wersje ATEX. ST Dräger MP-H COM Mikrofon 80 g 175 x 70 x 12 mm elektret, przewodzenie powietrzne PUR, ogniotrwały: Ø 4 mm / 270 mm, spiralny

10 10 Uniwersalne systemy komunikacyjne Poza specjalnymi rozwiązaniami komunikacyjnymi do hełmów i aparatów oddechowych Dräger oferuje również zróżnicowany wybór uniwersalnych systemów komunikacyjnych. Przystawki do słuchania i mówienia oraz zdalne mikrofony z głośnikami mogą być stosowane niezależnie od rodzaju używanego wyposażenia ochronnego i nadają się idealnie do taktycznej koordynacji zespołu. Wszystkie systemy komunikacyjne firmy Dräger charakteryzują się elastycznymi możliwościami łączenia, solidną konstrukcją i są przyjazne dla użytkownika. Zdalny mikrofon z głośnikiem C-C550 można obsługiwać nawet bez zestawu słuchawkowego. Przyciski PTT są łatwo dostępne, solidne i można je wygodnie obsługiwać z założonymi rękawicami. WŁAŚCIWOŚCI TECHNICZNE DRÄGER TMS-COM Laryngofon ze słuchawkami, razem z wtykiem do jednostki sterującej Dräger, doskonale współpracuje z radiem taktycznym. Mikrofon jest zintegrowany z elastycznym, nadającym się do prania pasem i jest idealny do użycia pod kombinezonami ochrony przeciwchemicznej i w miejscach o wysokim poziomie hałasu. Dostępne wersje ATEX. ST Dräger TMS-COM Mikrofon 90 g 110 x 40 x 12 mm wrażliwy na wibracje PUR, ogniotrwały: Ø 4 mm / 270 mm, spiralny PUR, stabilność w wysokiej temperaturze, Ø 4 mm / 600 mm, prosty

11 11 WŁAŚCIWOŚCI TECHNICZNE DRÄGER E-COM Ekonomiczne i wielofunkcyjne rozwiązanie z dousznym mikrofonem kostnym. Głośnik znajduje się bezpośrednio w uchu. Idealny w miejscach o wysokim poziomie hałasu i do noszenia pod kombinezonami ochrony przeciwchemicznej. ST Dräger E-COM Mikrofon 20 g 15,5 x 26,5 mm wrażliwy na wibracje PCW/PUR, ogniotrwały: Ø 2 mm / 760 mm, spiralny PUR: stabilność w wysokiej temperaturze: z powłoką odporną na działanie wysokiej temperatury D Dräger C-C550 WŁAŚCIWOŚCI TECHNICZNE DRÄGER C-C550 Jednostka sterująca do nadajnika taktycznego z wbudowanymi głośnikiem i mikrofonem może zostać połączona z różnymi modelami urządzeń radiowych. Wytrzymała, solidna konstrukcja jednostki spełnia wymagania standardów IP67 / MIL-STD-810G. Umożliwia niezależne używanie z odbiornikiem radiowym (również bez podłączanego zestawu słuchawkowego) i ma dwa wygodne w obsłudze przyciski PTT (naciśnij i mów). Dostępne wersje ATEX (zależnie od typu nadajnika radiowego). Mikrofon 170 g (bez połączenia kablowego) 79 x 115 mm przewodzenie powietrzne PUR, ogniotrwały: Ø 4 mm / 270 mm, spiralny WŁAŚCIWOŚCI TECHNICZNE DRÄGER C-C440 Jednostka sterująca ma duży przycisk PTT (naciśnij i mów) ułatwiający obsługę nadajnika radiowego. Odznacza się wytrzymałą konstrukcją zapewniającą stopień ochrony IP67. Specjalnie zaprojektowana do zastosowań z użyciem kombinezonów ochrony przeciwchemicznej. Dostępne wersje ATEX. D g (bez połączenia kablowego) 66 mm (średnica przycisku PTT) PUR, ogniotrwały: Ø 4 mm / 270 mm, spiralny Dräger C-C440

12 12 Jedna wtyczka uniwersalność i kompatybilność Systemy komunikacyjne Dräger zawdzięczają swoją uniwersalność zintegrowanej 4-pinowej wtyczce NEXUS. Standardowy interfejs do podłączenia jednostek sterujących Dräger C-C440 i C-C550 pozwala skorzystać niemal ze wszystkich urządzeń radiowych. Możliwość podłączenia ponad 350 rodzajów urządzeń daje dużą elastyczność doboru produktów. ZESTAWY SŁUCHAWKOWE JEDNOSTKI STERUJĄCE DO PODŁĄCZENIA DO URZĄDZEŃ RADIOWYCH D

13 13 INFORMACJE ZAMÓWIENIOWE Systemy komunikacji zintegrowane z maską Nr katalogowy Dräger FPS -COM 5000 jednostka podstawowa R Dräger FPS -COM 5000 z maską nadciśnieniową (P/RA) R Dräger FPS -COM 5000 z maską podciśnieniową (PE/ESA) R Dräger FPS -COM 5000 z maską do aparatu oddechowego o obiegu zamkniętym (RP) R Dräger FPS -COM 7000 jednostka podstawowa R Dräger FPS -COM 7000 z maską nadciśnieniową (P/RA) R Dräger FPS -COM 7000 z maską podciśnieniową (PE/ESA) R Dräger MS-COM kabel spiralny, (z dopuszczeniami ATEX/Ex II 2 GD, Ex ia IIC T4, Ex iad 21 T130) R kabel spiralny, bez dopuszczenia ATEX R Pałąk Dräger MS-COM kabel spiralny z pałąkiem (z dopuszczeniami ATEX/Ex II 2 GD, Ex ia IIC T4, Ex iad 21 T130) R Akcesoria MS-COM Nr katalogowy Zaślepka Panorama Nova RA R Zaślepka Panorama Nova P R Zaślepka Panorama Nova PE R Zaślepka FPS 7000 P/RA R Zaślepka FPS 7000 PE/ESA R Zaślepka FPS 7000 RP R Zaślepka FPS 7000 RP-TR R Uchwyt do maski Panorama Nova R Uchwyt do maski FPS 7000 R Systemy komunikacji zintegrowane z hełmem Nr katalogowy Dräger HC-1 COM ATEX kabel spiralny, długi pałąk mikrofonu R (z dopuszczeniami ATEX/Ex II 2 GD, ia IIC T5, Ex iad 21 T95) prosty, odporny na rozgorzenie ognia kabel, długi pałąk mikrofonu R Dräger HC-1 COM kabel spiralny, krótki pałąk mikrofonu R kabel spiralny, długi pałąk mikrofonu R Dräger HC-2 COM ATEX kabel spiralny R (z dopuszczeniami ATEX/Ex II 2 GD, ia IIC T5, Ex iad 21 T95) prosty, odporny na rozgorzenie ognia kabel R Dräger HC-2 COM kabel spiralny, krótki pałąk mikrofonu R Dräger HC-E COM ATEX kabel spiralny R (z dopuszczeniami ATEX/Ex II 2 GD, ia IIC T5, Ex iad 21 T95) Dräger HC-E COM kabel spiralny R prosty, odporny na rozgorzenie ognia kabel R Dräger MP-H COM kabel spiralny R Dräger MP-H COM ATEX kabel spiralny R (z dopuszczeniami ATEX/Ex II 2 GD, ia IIC T5, Ex iad 21 T95)

14 14 INFORMACJE ZAMÓWIENIOWE Akcesoria HC-COM Nr katalogowy Zestaw adapterów do HPS 7000 R Adapter do HPS 6200, prawy R Adapter do HPS 6200, lewy R Adapter do HPS 4100 / 4300 / 4500 R Adapter do hełmu Gallet R Wymagany pierścień adaptacyjny do Dräger HC-COM R Systemy komunikacyjne z ochroną słuchu Nr katalogowy ANP-COM mikrofon na wysięgniku R ANP-COM laryngofon R ANP-COM mikrofon kostny R Uniwersalne systemy komunikacyjne Nr katalogowy Dräger E-COM R Dräger TMS-COM (z dopuszczeniami ATEX/Ex II 2 GD, ia IIC T6, Ex iad 21 T80) R Dräger Noise-COM kabel spiralny, zestaw słuchawkowy do zintegrowania w ochronnikach słuchu R kabel spiralny (z dopuszczeniami ATEX/Ex II 2 G, Ex ib IIC T4) R Jednostki Com-Control (z przyciskiem PTT) Dräger C-C440 Dräger C-C550 Nr katalogowy zależnie od radia zależnie od radia Numery części, które nie zostały podane powyżej, są podane w najnowszym cenniku.
