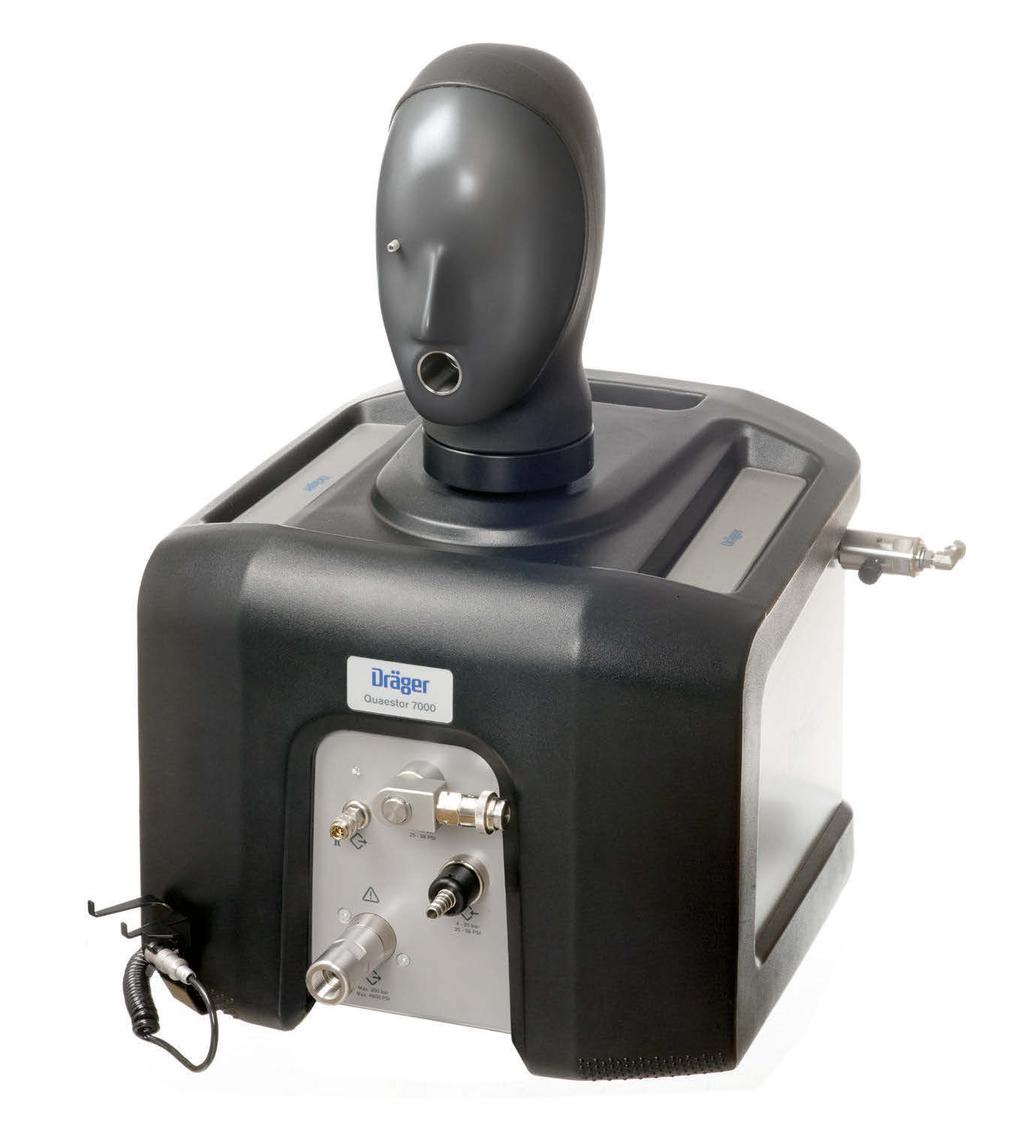

1 Dräger Quaestor 7000 Wyposażenie testowe W przypadku Dräger Quaestor 7000 statyczne i dynamiczne testy wykonywane są w pełni automatycznie. Każdy test jest przeprowadzany intuicyjnie i jest sterowany przez nowoczesne oprogramowanie. Dla użytkownika jest to gwarancja efektywności, wygody i szybkości pracy. Głowa testowa Żelowa twarz Punkt pomiarowy niskiego ciśnienia Uchwyt transportowy Przestrzeń magazynowa Wlot wysokiego ciśnienia D Przyłącze do napełniania kombinezonów Uchwyt na manometr Wylot średniego ciśnienia (obrotowy) Wlot średniego ciśnienia (wyjmowany) Wylot wysokiego ciśnienia Zewnętrzny mikrofon

2 02 Dräger Quaestor 7000 Zalety W pełni automatyczne testy statyczne i dynamiczne Procedura testowa jest w pełni zautomatyzowana. Automatyczne otwieranie i zamykanie zaworów przyspiesza proces, a obsługa ręczna nie jest wymagana. Zewnętrzny mikrofon rejestruje automatycznie moment włączenia się ostrzeżenia o niskim ciśnieniu. Dzięki temu technik serwisu może w trakcie testu wykonywać inne czynności. Szeroki wybór opcji testów Urządzenie Dräger Quaestor 7000 jest dostępne w czterech różnych wersjach i służy do testowania masek pełnotwarzowych, kombinezonów ochrony przeciwchemicznej, aparatów wężowych i aparatów oddechowych na sprężone powietrze pod kątem prawidłowego działania i szczelności. Urządzenie pozwala także testować aparaty nurkowe (SCUBA), aparaty oddechowe o zamkniętym obiegu i zawory bezpieczeństwa. Niezależne pomiary o wysokiej dokładności są wykonywane zgodnie z normą EN 137 i wytyczną vfdb Ergonomiczne i uniwersalne przyłącza ciśnieniowe Przyłącza ciśnieniowe w urządzeniu Dräger Quaestor 7000 charakteryzują się ergonomiką i nadają się do uniwersalnych zastosowań. Wlot średniego ciśnienia został wyposażony w wyciągany wąż eliminujący ryzyko wycieku i oporności z powodu zastosowania dodatkowych węży przedłużeniowych. Ponadto obrotowy wylot średniego ciśnienia zmniejsza odległość pomiędzy przyłączem oddechowym automatu płucnego a otworem w masce lub adapterem oddechowym, np. w sytuacji obrócenia głowy testowej o 90 stopni. Optymalne dopasowanie dla wszystkich rozmiarów masek Głowę testową można swobodnie obracać i zdejmować. Dzięki temu użytkownik jest w stanie wygodnie dostosować konfigurację testową do indywidualnych potrzeb. Dodatkowo żelowa twarz głowy testowej imitująca elastyczność skóry twarzy człowieka zapewnia optymalne dopasowanie dla wszystkich standardowych rozmiarów masek. Intuicyjne oprogramowanie Dołączone oprogramowanie zawiera rozbudowaną bazę zainstalowanych danych urządzenia, które można zmieniać. Dzięki powiadomieniom i elementom graficznym etapy testów wykonywane ręcznie nie sprawiają problemu nawet niedoświadczonym użytkownikom. Po zakończeniu każdego testu tworzony jest raport dokumentujący przebieg i wyniki. W urządzeniu dostępna jest także opcjonalna lista testów do wykonania. Oprogramowanie obsługuje także sekwencje testowe, zdarzenia i odstępy czasowe konfigurowane przez użytkownika. Pomysłowe akcesoria Do każdego urządzenia dołączone są: mikrofon zewnętrzny wykrywający moment uruchomienia się ostrzeżenia o niskim ciśnieniu oraz specjalny, profilowany uchwyt służący do wygodnego umieszczenia manometru lub urządzenia Dräger Bodyguard. QSI Box to opcjonalne urządzenie służące do izolacji akustycznej ostrzeżenia

3 Dräger Quaestor Zalety niskiego ciśnienia. Dodatkowo głowę testową można wyposażyć w uchwyt pasujący do wszystkich kombinacji maska/hełm. Stojak do aparatów oddechowych na sprężone powietrze pozwala umieścić sprzęt na wysokości oczu. Komponenty systemu Dräger PSS 5000 Dräger PSS 5000 to niezależny aparat oddechowy o wysokiej wydajności dla strażaków. Dzięki połączeniu zaawansowanej ergonomii z szerokim zakresem konfigurowalnych opcji Dräger PSS 5000 zapewnia użytkownikowi komfort i wszechstronność, spełniając oczekiwania ratowników, gdy wymagana jest ochrona oddechowa. D D Dräger PSS BG 4 plus Zaprojektowany z myślą o najtrudniejszych zadaniach: aparat oddechowy o zamkniętym obiegu Dräger PSS BG 4 plus charakteryzuje się bezkompromisowym poziomem bezpieczeństwa oraz najwyższym komfortem oddychania i noszenia. Aparat nadciśnieniowy zapewnia dopływ powietrza oddechowego przez czas do 4 godzin, nawet w toksycznej atmosferze.

4 04 Dräger Quaestor 7000 Komponenty systemu Dräger FPS 7000 Seria pełnotwarzowych masek Dräger FPS 7000 wyznacza nowe standardy bezpieczeństwa i komfortu użytkowania. Dzięki ulepszonej ergonomii oraz dostępności w różnych rozmiarach maska ta oferuje szerokie pole widzenia oraz bezpieczne i komfortowe dopasowanie. D D Dräger Panorama Nova Maska oddechowa Panorama Nova spełnia najwyższe standardy w zakresie ochrony, szczelności oraz jakości. Używana na całym świecie od dekad, ta maska pełnotwarzowa oznacza absolutną niezawodność ochrony dróg oddechowych i oczu. Dräger CPS 5900 Gazoszczelny kombinezon ochronny Dräger CPS 5900 doskonale nadaje się do jednorazowego użytku podczas incydentów z udziałem substancji niebezpiecznych. Ten lekki kombinezon polecany jest we wszelkich sytuacjach, gdy najważniejsza jest pełna ochrona przed niebezpiecznymi gazami, cieczami czy cząstkami. D

5 Dräger Quaestor Akcesoria Dräger QSI-Box do izolacji akustycznej dźwięku ostrzeżenia niskiego ciśnienia. D D Przyłącze wysokiego ciśnienia Wlot: 300 bar G 5/8. Stojak do aparatów oddechowych na sprężone powietrze Utrzymuje aparat oddechowy w pozycji pionowej podczas testów. D D Wąż do testowania kombinezonów ochrony przeciwchemicznej Element wyposażenia niezbędny do przeprowadzania automatycznych testów kombinezonów ochrony przeciwchemicznej.

6 06 Dräger Quaestor 7000 Akcesoria Adapter maska-hełm Uchwyt mocowany do głowy testowej, pasuje do wszystkich kombinacji maska/hełm Dräger. D D Adapter oddechowy Umożliwia wykonanie testów szczelności zgodnie z vfdb Powiązane produkty Dräger Testor 2500/3500 Dräger Testor 2500/3500 to uniwersalne urządzenia do przeprowadzania statycznych testów sprzętu do ochrony dróg oddechowych. Testy przeprowadza się łatwo i wygodnie, a ich wyniki są wiarygodne. Niewielkie wymiary obu modeli sprawiają, że urządzenie bez problemu mieści się w warsztacie czy laboratorium. D

7 Dräger Quaestor Powiązane produkty Dräger RZ 7000 Łatwe w eksploatacji: dzięki urządzeniu Dräger RZ 7000 możecie Państwo łatwiej i szybciej niż kiedykolwiek wcześniej przeprowadzić testy funkcjonowania i szczelności aparatu Dräger PSS BG 4. D

8 08 Dräger Quaestor 7000 Dane techniczne Dräger Quaestor 7000 Wymiary z głową testową (gł. x szer. x wys.) Waga (pełne wyposażenie i głowa testowa) 50 x 55 x 65 cm 25 kg Zakres temperatury (przechowywanie) Od -30 C do 60 C Zakres temperatury (użytkowanie) Od 0 C do 40 C Ciśnienie powietrza Wilgotność Ciśnienie w instalacji sprężonego powietrza hpa % wilg. wzgl. Butla buforowa lub instalacja rurowa ze stali nierdzewnej, ciśnienie 300 bar Dokładność czujnika ciśnienia Klasa 1,0 wg normy DIN EN 837 Zakresy ciśnienia Zewnętrzne połączenia kablowe Częstość oddechowa sztucznego płuca Maksymalna objętość oddechowa Objętość oddechowa Wysokie ciśnienie bar Średnie ciśnienie 0 25 bar Niskie ciśnienie od -40 do +30 mbar Niskie ciśnienie od -70 do +30 mbar (aparaty nurkowe) Przepływ O l/min. (aparaty oddechowe o zamkniętym obiegu) 1 x interfejs USB do podłączenia komputera 1 x adapter zasilający 24 V do sieci 110/230 V 1 x przyłącze mikrofonu zewnętrznego 1 40 oddechów/min. 136 l/min. Maks. 3,4 l Informacje zamówieniowe Zakres funkcji Dräger Quaestor 7000 Standard Dräger Quaestor 7000 CCBA Dräger Quaestor 7000 SCUBA Dräger Quaestor 7000 SCUBA/CCBA Sterowany z użyciem komputera, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów ochrony przeciwchemicznej, aparatów wężowych i aparatów oddechowych na sprężone powietrze Sterowany z użyciem komputera, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów ochrony przeciwchemicznej, aparatów wężowych, aparatów oddechowych na sprężone powietrze i aparatów oddechowych o zamkniętym obiegu Sterowany z użyciem komputera, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów ochrony przeciwchemicznej, aparatów oddechowych na sprężone powietrze i aparatów nurkowych Sterowany z użyciem komputera, w pełni automatyczny system do testowania masek pełnotwarzowych, kombinezonów ochrony przeciwchemicznej, aparatów wężowych, R R R R

9 Dräger Quaestor Informacje zamówieniowe Dräger Quaestor 7000 Complete aparatów oddechowych o zamkniętym obiegu i aparatów nurkowych Sterowany z użyciem komputera, półautomatyczny system do testowania masek pełnotwarzowych, kombinezonów ochrony przeciwchemicznej, aparatów wężowych, aparatów oddechowych na sprężone powietrze (wraz z testem zaworu bezpieczeństwa przy regulatorze ciśnienia), aparatów oddechowych o zamkniętym obiegu i aparatów nurkowych R Akcesoria opcjonalne Dräger QSI-Box Adapter maska/hełm Stojak do aparatów oddechowych na sprężone powietrze Adapter oddechowy Wąż do testowania kombinezonów ochrony przeciwchemicznej z 2 zaworami Wąż do testowania kombinezonów ochrony przeciwchemicznej z 1 zaworem Do izolacji akustycznej ostrzeżenia niskiego ciśnienia Uchwyt mocowany do głowy testowej, pasuje do wszystkich kombinacji maska/hełm Dräger Utrzymuje aparat oddechowy w pozycji pionowej podczas testów Umożliwia wykonanie testów szczelności zgodnie z vfdb 0408 R R R AG R R Bezprzewodowy czytnik kodów kreskowych AG Laserowy czytnik kodów kreskowych Power Scan PM 8300 Etykiety z kodami kreskowymi 30 x 13 mm (zewn.) Etykiety z kodami kreskowymi 30 x 13 mm (wewn.) Etykiety z kodami kreskowymi 22 x 8 mm (zewn.) Etykiety z kodami kreskowymi 22 x 8 mm (wewn.) AG AG AG AG AG Czytnik transponderów Transponder R Drägerware Workshop Drägerware Workshop
