1 Katalog produktów z cennikiem 018/ Cennik obowiązujący od

2 Kospel lider innowacji, nowoczesnych technologii i jakości Firma Kospel została założona w 1990 roku przez obecnego Prezesa inż. Krzysztofa Łukasika, który rozpoczął montaż pierwszych, skonstruowanych przez siebie przepływowych podgrzewaczy wody. becnie Kospel jest jednym z największych europejskich producentów elektrycznych podgrzewaczy wody, zasobników i wymienników c.w.u., pomp ciepła, kolektorów słonecznych oraz elektrycznych kotłów c.o. Firma posiada 4 nowoczesne zakłady produkcyjne, systematycznie zwiększa sprzedaż, a jej produkty znane są w 57 krajach Świata. Tak imponujący sukces jest możliwy dzięki postawieniu na innowacyjność, rozwój technologii oraz jakość i najwyższy poziom zadowolenia Klientów. Centrala firmy, ul. lchowa 1, Koszalin Działy sprzedaży krajowej i handlu zagranicznego, doradztwo techniczne, dział graficzny, centrum serwisowe. Zakład produkcyjny ul. BoWiD 4, Koszalin Hale o powierzchni 8.700m produkcja podgrzewaczy, kotłów i pomp ciepła, dział konstrukcyjny, zaopatrzenie, księgowość, kadry. Zakład produkcyjny Damnica Zautomatyzowana spawalnia oraz pierwsza w Polsce automatyczna linia do emaliowania proszkowego zbiorników. Zakład produkcyjny Karlino Hale produkcyjne i magazynowe o łącznej powierzchni 8.600m montaż, pakowanie i magazyny zasobników i wymienników oraz kolektorów słonecznych. broty Eksport do 57 krajów świata Eksport Polska 0 mln EUR 10 mln EUR KTLG KSPEL 018/

3 Spis treści: Podgrzewacze przepływowe 4-19 grzewacze pojemnościowe 0-4 Zasobniki i wymienniki c.w.u. 6-4 Pompy ciepła Kolektory słoneczne 48-5 Elektryczne kotły c.o Promienniki podczerwieni 6 Magnetyzery 6 Wytwornice pary KSPEL S.. zastrzega sobie możliwość zmian technicznych mających na celu udoskonalenie wyrobów, które nie bedą uwidocznione w niniejszym katalogu. Cennik nie stanowi oferty handlowej w rozumieniu kodeksu cywilnego. Ceny mogą ulec zmianie. Szczegółowe warunki gwarancji zawarte są na karcie gwarancyjnej dołączonej do każdego urządzenia oraz na stronie KTLG KSPEL 018/

4 4 KTLG KSPEL 018/ Przepływowe podgrzewacze wody

5 Elektryczne przepływowe podgrzewacze wody są łatwe w instalacji, nie wymagają dodatkowych przyłączy gazowych ani komina. Są bezpieczne w eksploatacji - nie wydzielają spalin, nie grożą zaczadzeniem ani wybuchem. Podgrzewacze są bardzo ekonomiczne - zużywają energię tylko w momencie czerpania wody, nie występują w nich straty energii wynikające z przechowywania ciepłej wody w zbiorniku - posiadają klasę efektywności energetycznej. Niewielkie rozmiary urządzeń umożliwiają montaż blisko punktów poboru, co ogranicza straty na przesyle. Podgrzewacze przepływowe nie są ograniczone pojemnością zbiornika, pozwalają uzyskać ciepłą wodę w sposób ciągły. Firma Kospel oferuje szeroką gamę podgrzewaczy, co umożliwia optymalny dobór zapewniający komfortowe i energooszczędne użytkowanie. KTLG KSPEL 018/ 5

6 Elektryczne podgrzewacze wody - warto wiedzieć szczędność energii 5 min = 0,60 zł 1 miesiąc = 9 zł Podgrzewacze przepływowe zużywają energię tylko w momencie poboru wody. Posiadają klasę efektywności energetycznej. Podczas 5-cio minutowej kąpieli pod prysznicem podgrzewacz przepływowy zużywa energię za ok.0,60 zł. Szacunkowy koszt podgrzania wody dla 1 osoby (1,5 m ) wynosi ok. 9 zł miesięcznie. (koszt podgrzania wody C przy stawce 0,55 zł/kwh, średnia cena w taryfie G11 w Polsce, ). Ciepła woda natychmiast i bez ograniczeń C 40 C - sek. Podgrzewacze przepływowe zapewniają ciepłą wodę natychmiast i w dowolnej ilości nieograniczonej pojemnością zbiornika. C min W ogrzewaczach pojemnościowych ilość ciepłej wody jest ograniczona, po jej wyczerpaniu trzeba czekać na ogrzanie kolejnej porcji. 00zł oszczędności * 40 C - 1h (50 l) min grzewacze pojemnościowe Podgrzewacze przepływowe Bezpieczeństwo Podgrzewacze elektryczne są czyste i bezpieczne w eksploatacji nie wydzielają spalin, nie grożą zaczadzeniem ani wybuchem. * Przeciętny ogrzewacz pojemnościowy 80l ma straty energii 1,5kWh/4h. znacza to ok 550 kwh = 00 zł strat rocznie! Komfortowe i energooszczędne sterowanie Podgrzewacze ze sterowaniem elektronicznym zapewniają najbardziej komfortową i oszczędną eksploatację. Umożliwiają precyzyjną regulację i stabilizację temperatury wody. Płynny dobór mocy daje do 0% dodatkowych oszczędności wody i energii. do 0% oszczędności Niski koszt instalacji Podgrzewacze elektryczne są łatwe w montażu, nie wymagają przyłącza gazowego ani komina. GZ Załączanie hydrauliczne Sterowanie elektroniczne 6 KTLG KSPEL 018/

7 Dobór mocy podgrzewaczy przepływowych Δt [ C] lato (camping) od 5,5kW od,5kw od 5,5kW cały rok od 1kW od 18kW Charakterystyka wydajności podgrzewaczy przepływowych 50 6kW kW 4kW 1kW 18kW 15kW 1kW 9kW 0,5kW 4,4kW 6kW Wykres przedstawia wydajność podgrzewacza w zależności od przyrostu temperatury wody. Q [l/min.] Drobnostrumieniowy perlator Stosowane w podgrzewaczach drobnostrumieniowe perlatory i wylewki prysznicowe ograniczają zużycie wody i energii nawet o 50%. Magnetyzer Zastosowanie magnetyzera zapobiega osadzaniu się kamienia kotłowego w instalacji. Magnetyzer pracuje bezobsługowo i bez kosztów eksploatacji. Zapewnia dłuższą żywotność podgrzewaczy i urządzeń mających kontakt z wodą. KTLG KSPEL 018/ 7

8 Elektryczne przepływowe podgrzewacze wody EPS Twister Nieduże i niedrogie podgrzewacze do montażu w domku letniskowym, biurze lub małej gastronomii Zastosowanie od,5kw Bateria w komplecie Podgrzewacz jest urządzeniem bezciśnieniowym, współpracuje ze specjalną baterią trójdrożną dołączoną do kompletu. 5,5kW Przełącznik mocy Przełącznik mocy w podgrzewaczu 5,5kW umożliwia ograniczenie mocy urządzenia do 4,4kW. Drobnostrumieniowy perlator Drobnostrumieniowy perlator zapewnia komfortowe użytkowanie oraz do 50% oszczędności wody i energii. Podgrzewacz wyposażony jest w przewód o długości 1, m, który należy podłączać do elektrycznej listwy przyłączeniowej Ciśnienie wody 0,1-0,6 MPa Przyłącze wodne Gz 1/" Stopień ochrony IP Klasa efektywności energetycznej lata 45 miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wody zimnej EPJ ptimus lata Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, 5 odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. Stopień ochrony IP Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EPS-,5 TWISTER,5 kw / 0V~ 15, x 1,5 1,7 EPS-4,4 TWISTER 4,4 kw / 0V~ 19,1 x,5,1 EPS-5,5 TWISTER 5,5 kw / 0V~,9 x,5,6 EPJ-,5 PTIMUS,5 kw / 0V~ 15, x 1,5 1,7 EPJ-4,4 PTIMUS 4,4 kw / 0V~ 19,1 x,5,1 EPJ-5,5 PTIMUS 5,5 kw / 0V~,9 x,5,7 8 KTLG KSPEL 018/

9 Elektryczne przepływowe podgrzewacze wody EPS.P Prister Zastosowanie od 4,4kW Nieduże i niedrogie podgrzewacze do montażu w kabinie prysznicowej, w domku letniskowym Drobnostrumieniowa wylewka prysznicowa Drobnostrumieniowa wylewka zapewnia komfortowe użytkowanie oraz do 50% oszczędności wody i energii. Bateria w komplecie Podgrzewacz jest urządzeniem bezciśnieniowym, współpracuje ze specjalną baterią trójdrożną dołączoną do kompletu Ciśnienie wody 0,1-0,6 MPa Przyłącze wodne Gz 1/" Stopień ochrony IP Klasa efektywności energetycznej lata 45 miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wody zimnej EPJ.P Primus lata Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EPS-4,4.P.PRISTER 4,4 kw / 0V~ 19,1 x,5,1 EPS-5,5.P.PRISTER 5,5 kw / 0V~,9 x,5,6 EPJ.P- 4,4 PRIMUS 4,4 kw / 0V~ 19,1 x,5,1 EPJ.P- 5,5 PRIMUS 5,5 kw / 0V~,9 x,5,7 EPJ.P- 4,4.U PRIMUS 4,4 kw / 0V~ 19,1 x,5,1 EPJ.P- 5,5.U PRIMUS 5,5 kw / 0V~,9 x,5,7 KTLG KSPEL 018/ 9

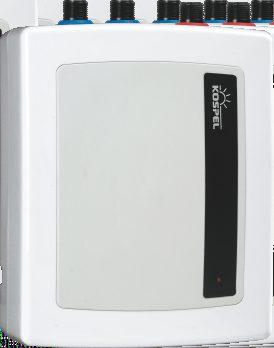

10 Elektryczne przepływowe podgrzewacze wody EP micus Zastosowanie od,5kw od 5,5kW Podgrzewacz idealny do umywalki lub zlewozmywaka od 4,4kW Możliwe jest korzystanie z jednego ujęcia wody w tym samym czasie. Uniwersalny montaż Możliwość montażu w dowolnej pozycji - króćcami w górę lub w dół, nad lub pod umywalką. od 5,5kW Możliwe jest korzystanie z jednego ujęcia wody w tym samym czasie. Należy zastosować drobnostrumieniową wylewkę prysznicową. Drobnostrumieniowy perlator Dołączony do kompletu drobnostrumieniowy perlator zapewnia komfortowe użytkowanie oraz do 50% oszczędności wody i energii. lata ~80 Ciśnienie wody 0,1-0,6 MPa Przyłącze wodne Gz /8" Klasa efektywności energetycznej miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EP- MICUS,5 kw / 0V~ 15, x 1,5 1,7 EP-4 MICUS 4,4 kw / 0V~ 19,1 x,5,1 EP-5 MICUS 5,5 kw / 0V~,9 x,5,7 EP-6 MICUS 6,0 kw / 0V~ 6,1 x 4,9 10 KTLG KSPEL 018/

11 Elektryczne przepływowe podgrzewacze wody EP micus Podgrzewacze najczęściej stosowane w kuchni przy zlewozmywaku Zastosowanie od 4kW od 4kW Możliwe jest korzystanie z jednego ujęcia wody w tym samym czasie. Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. od 6kW od 6kW Możliwe jest korzystanie z jednego ujęcia wody w tym samym czasie. Należy zastosować drobnostrumieniową wylewkę prysznicową. Drobnostrumieniowy perlator Dołączony do kompletu drobnostrumieniowy perlator zapewnia komfortowe użytkowanie oraz do 50% oszczędności wody i energii. lata Zawór regulacyjny Zawór umożliwia ograniczenie maksymalnego przepływu w celu uzyskania właściwej temperatury wody. L N PE N U V L1 L L N PE N U V Zespół grzejny składa się z grzałek, które można podłączyć do 1 fazy 0V~ lub do faz instalacji -fazowej 400V N~ 9 Wersja EP.G nadumywalkowa Ciśnienie wody 0,1-0,6 MPa Przyłącze wodne Gz 1/" Stopień ochrony IP 4 10 Klasa efektywności energetycznej 117 ~110 Wersja EP.D podumywalkowa miejsce wprowadzenia elektrycznego przewodu przyłączeniowego 87 przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EP.D-4 MICUS 4 kw / 0V~ 17,4 / *8,7 x,5 / *4x1,5 1,9 EP.D-5 MICUS 5 kw / 0V~ 1,7 / *10,9 x,5 / *4x1,5,4 EP.D-6 MICUS 6 kw / 0V~ 6,1 / *1 x4 / *4x,5,9 EP.G-4 MICUS 4 kw / 0V~ 17,4 / *8,7 x,5 / *4x1,5 1,9 EP.G-5 MICUS 5 kw / 0V~ 1,7 / *10,9 x,5 /*4x1,5,4 EP.G-6 MICUS 6 kw / 0V~ 6,1 / *1 x4 / *4x,5,9 * wartości dla podłączenia 400V N~ KTLG KSPEL 018/ 11

12 Elektryczne przepływowe podgrzewacze wody EPMH hydraulic Podgrzewacze jednofazowe dużej mocy Zastosowanie Przełącznik mocy Możliwość ustawienia pełnej mocy lub pracy w trybie ekonomicznym. Należy zastosować drobnostrumieniową wylewkę prysznicową. utomatyczne załączanie stopni mocy Zespół załączający I lub II stopień mocy w zależności od ilości przepływającej wody. Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. Ciśnienie wody 0,1-0,6 MPa Przyłącze wodne Gz 1/" Stopień ochrony IP 5 lata 50 Klasa efektywności energetycznej miejsce wprowadzenia elektrycznego przewodu przyłączeniowego ~ przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EPMH-7,5 7,5 kw / 0V,7 x 6,6 EPMH-8,0 8,0 kw / 0V 4,8 x 6,8 EPMH-8,5 8,5 kw / 0V 7,0 x 6 4,1 1 KTLG KSPEL 018/

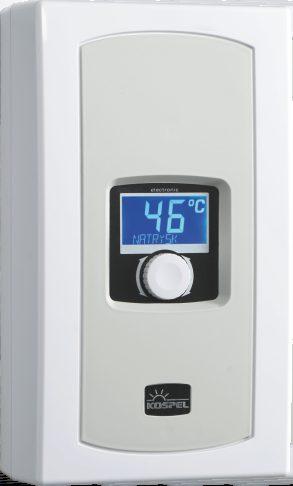

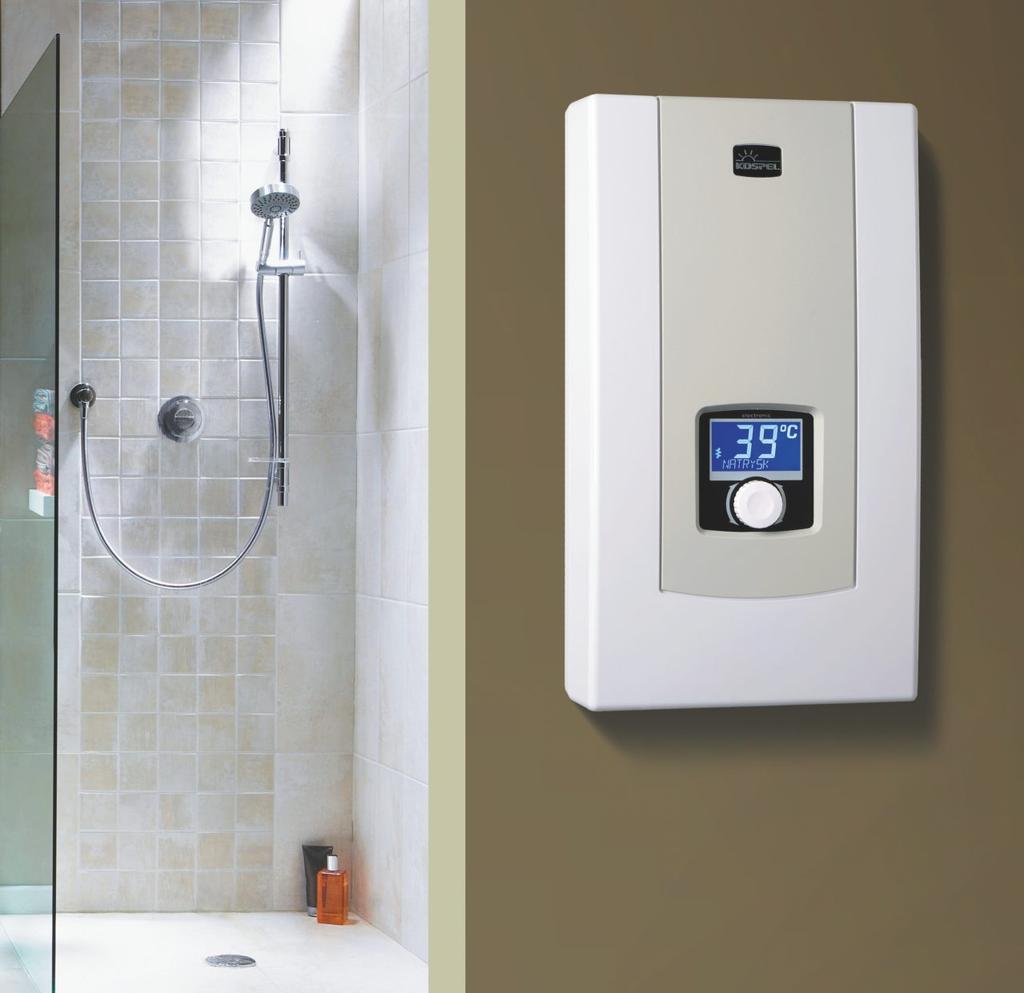

13 Elektryczne przepływowe podgrzewacze wody EPME electronic Podgrzewacze ze sterowaniem elektronicznym i wyświetlaczem LCD Zastosowanie Wyświetlacz LCD Wyświetlacz umożliwia odczyt temperatury wody wlotowej, wylotowej, wielkości przepływu oraz aktualnie załączonej mocy Należy zastosować drobnostrumieniową wylewkę prysznicową. Sterowanie elektroniczne Elektroniczny układ sterowania umożliwia precyzyjną regulację temperatury w zakresie 0 60 C Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. Możliwość dogrzewania wody wstępnie podgrzanej. Temperatura wody na zasilaniu do 70 C. Blokada maksymalnej temperatury Możliwość zaprogramowania maksymalnej temperatury np. w celu zabezpieczenia dzieci przed poparzeniem. T 1 T T Pamięć najczęściej używanych temperatur lata Ciśnienie wody 0,1-0,6 MPa Przyłącze wodne Gz 1/" Stopień ochrony IP 5 Klasa efektywności energetycznej 50 miejsce wprowadzenia elektrycznego przewodu przyłączeniowego ~ przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EPME-5,5-9,0* 5,5-9,0 kw / 0V* 4,0-9,* x,5- x 6*,7-4,* * 8 mocy w jednym podgrzewaczu. Przy pierwszym uruchomieniu należy ustawić maksymalną moc podgrzewacza. Parametry instalacji elektrycznej muszą odpowiadać wybranej mocy. KTLG KSPEL 018/ 1

14 Elektryczne przepływowe podgrzewacze wody PPH hydraulic Zastosowanie 1-15kW od 18kW Najtańsze podgrzewacze wielopunktowe Przełącznik mocy Możliwość ustawienia pełnej mocy lub pracy w trybie ekonomicznym. utomatyczne załączanie stopni mocy Zespół załączający I lub II stopień mocy w zależności od ilości przepływającej wody Ciśnienie wody 0,15-0,6 MPa 9-15 kw 0, - 0,6 MPa 18 kw 0,5-0,6 MPa 1 kw Przyłącze wodne Gw 1/" Stopień ochrony IP ~60 Klasa efektywności energetycznej lata ~ miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) PPH-09 9 kw / 400V ~ x1,0 4 x 1,5 4, PPH-1 1 kw / 400V ~ x17, 4 x,5 5,8 PPH kw / 400V ~ x1,7 4 x,5 7, PPH kw / 400V ~ x6,0 4 x 4 8,7 PPH-1 1 kw / 400V ~ x0, 4 x 4 10,1 14 KTLG KSPEL 018/

15 Elektryczne przepływowe podgrzewacze wody PPE electronic LCD Podgrzewacze ze sterowaniem elektronicznym i wyświetlaczem LCD w bezkonkurencyjnej cenie Zastosowanie od 1kW Wyświetlacz LCD Wyświetlacz umożliwia odczyt temperatury wody wlotowej, wylotowej, wielkości przepływu oraz aktualnie załączonej mocy od 18kW Sterowanie elektroniczne Elektroniczny układ sterowania umożliwia precyzyjną regulację temperatury w zakresie 0 60 C z dokładnością do 1 C. 9/11/1/15 kw 17/18/1/4 kw 4 moce w jednym podgrzewaczu Możliwość wyboru maksymalnej mocy (nie dotyczy 7 kw) Możliwość dogrzewania wody wstępnie podgrzanej. Temperatura wody na zasilaniu do 70 C. Blokada maksymalnej temperatury Możliwość zaprogramowania maksymalnej temperatury np. w celu zabezpieczenia dzieci przed poparzeniem. T 1 T T eco Pamięć najczęściej używanych temperatur 98 Ciśnienie wody 0,1-0,6 MPa lata 40 Przyłącze wodne Gw 1/" Stopień ochrony IP 5 Klasa efektywności energetycznej 440 ~60 miejsce wprowadzenia elektrycznego przewodu przyłączeniowego ~ przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) PPE-09/1/15.LCD 9/11/1/15 kw / 400V ~ x1,0/15,9/17,/1,7 4 x 1,5/,5/,5/,5 4,/5,/5,8/7, PPE-18/1/4.LCD 17/18/1/4 kw / 400V ~ x4,6/6,0/0,/4,6 4 x 4/4/4/6 8,1/8,7/10,1/11,6 PPE-7.LCD 7 kw / 400V ~ x9 4 x 6 1,0 KTLG KSPEL 018/ 15

16 Elektryczne przepływowe podgrzewacze wody PPVE Focus electronic Podgrzewacze ze sterowaniem elektronicznym i dotykowym panelem LCD Zastosowanie od 1kW Dotykowy panel LCD Panel umożliwia nastawę temperatury oraz odczyt temperatury wody wlotowej, wylotowej, wielkości przepływu oraz aktualnie załączonej mocy. od 18kW Sterowanie elektroniczne Elektroniczny układ sterowania umożliwia precyzyjną regulację temperatury w zakresie 0 60 C z dokładnością do 1 C. 9/11/1/15 kw 17/18/1/4 kw 4 moce w jednym podgrzewaczu Możliwość wyboru maksymalnej mocy (nie dotyczy 7 kw) Możliwość dogrzewania wody wstępnie podgrzanej. Temperatura wody na zasilaniu do 70 C. Blokada maksymalnej temperatury Możliwość zaprogramowania maksymalnej temperatury np. w celu zabezpieczenia dzieci przed poparzeniem. T 1 T T eco Pamięć najczęściej używanych temperatur 98 Ciśnienie wody 0,1-0,6 MPa lata 40 Przyłącze wodne Gw 1/" Stopień ochrony IP 5 Klasa efektywności energetycznej 440 ~60 miejsce wprowadzenia elektrycznego przewodu przyłączeniowego ~ przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) PPVE-09/1/15.FCUS 9/11/1/15 kw / 400V ~ x1,0/15,9/17,/1,7 4 x 1,5/,5/,5/,5 4,/5,/5,8/7, PPVE-18/1/4.FCUS 17/18/1/4 kw / 400V ~ x4,6/6,0/0,/4,6 4 x 4/4/4/6 8,1/8,7/10,1/11,6 PPVE-7.FCUS 7 kw / 400V ~ x9 4 x 6 1,0 16 KTLG KSPEL 018/

17 Elektryczne przepływowe podgrzewacze wody KDH / KDHZ Luxus hydraulic Podgrzewacze o sprawdzonej i trwałej konstrukcji Zastosowanie od 1-15kW Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. Przełącznik mocy Możliwość ustawienia pełnej mocy lub pracy w trybie ekonomicznym. od 18kW utomatyczne załączanie stopni mocy Zespół załączający I lub II stopień mocy w zależności od ilości przepływającej wody. 8 4 Ciśnienie wody 0,15-0,6 MPa 9-15 kw 0, - 0,6 MPa 18 kw 0,5-0,6 MPa 1-4 kw Przyłącze wodne Gw 1/" * Stopień ochrony IP 5 lata ~ Klasa efektywności energetycznej * Na doprowadzeniu wody zimnej i odprowadzeniu ciepłej należy stosować rury metalowe (miedziane lub stalowe) miejsce wprowadzenia elektrycznego przewodu przyłączeniowego KDHZ Podgrzewacz w metalowej obudowie o zwiększonej odporności na dewastację. Idealny do obiektów publicznych. ~ przyłącze wody zimnej przyłącze wody ciepłej Cena katalogowa wyższa o 00 zł brutto od wersji standardowej KDH. Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) KDH-09 LUXUS 9 kw / 400V ~ x1,0 4 x 1,5 4, KDH-1 LUXUS 1 kw / 400V ~ x17, 4 x,5 5,8 KDH-15 LUXUS 15 kw / 400V ~ x1,7 4 x,5 7, KDH-18 LUXUS 18 kw / 400V ~ x6,0 4 x 4 8,7 KDH-1 LUXUS 1 kw / 400V ~ x0, 4 x 4 10,1 KDH-4 LUXUS 4 kw / 400V ~ x4,6 4 x 6 11,6 KTLG KSPEL 018/ 17

18 Elektryczne przepływowe podgrzewacze wody KDE / KDEZ Bonus electronic Niezawodne podgrzewacze ze sterowaniem elektronicznym Zastosowanie od 1kW Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. Czujnik do pomiaru przepływu wody Czujnik umożliwia załączanie już przy niewielkim ciśnieniu 0,1MPa i przepływie,5 l/min. od 18kW Sterowanie elektroniczne Elektroniczny układ sterowania zapewnia stabilizację i regulację temperatury wody w zakresie 0 60 C. Możliwość dogrzewania wody wstępnie podgrzanej. Temperatura wody na zasilaniu do 70 C. Przełącznik priorytetu pracy Możliwość współpracy z innym urządzeniem elektrycznym dużej mocy na zasadzie priorytetu. 8 Ciśnienie wody 0,1-0,6 MPa lata Stopień ochrony IP 5 Klasa efektywności energetycznej 4 Przyłącze wodne Gw 1/" * KDEZ Podgrzewacz w metalowej obudowie o zwiększonej odporności na dewastację. Idealny do obiektów publicznych. Cena katalogowa wyższa o 00 zł brutto od wersji standardowej KDE. ~ ~ * Na doprowadzeniu wody zimnej i odprowadzeniu ciepłej należy stosować rury metalowe (miedziane lub stalowe) miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) KDE-09 BNUS 9 kw / 400V ~ x1,0 4 x 1,5 4, KDE-1 BNUS 1 kw / 400V ~ x17, 4 x,5 5,8 KDE-15 BNUS 15 kw / 400V ~ x1,7 4 x,5 7, KDE-18 BNUS 18 kw / 400V ~ x6,0 4 x 4 8,7 KDE-1 BNUS 1 kw / 400V ~ x0, 4 x 4 10,1 KDE-4 BNUS 4 kw / 400V ~ x4,6 4 x 6 11,6 KDE-7 BNUS 7 kw / 400V ~ x9,0 4 x 6 1,0 18 KTLG KSPEL 018/

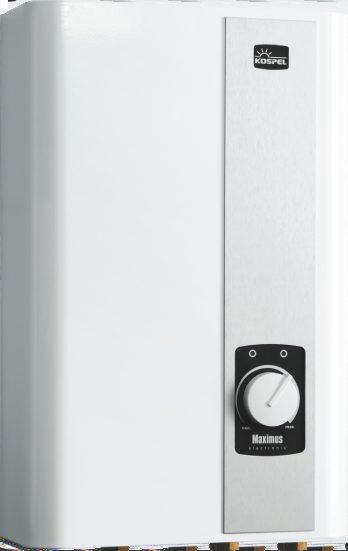

19 Elektryczne przepływowe podgrzewacze wody EPP Maximus electronic Podgrzewacze o najwyższej wydajności Zastosowanie Miedziane grzałki Niezawodna technologia wykonania grzałek gwarantuje najwyższą trwałość, odporność na pęcherze powietrza i zanieczyszczenia zawarte w wodzie. 6kW Sterowanie elektroniczne Elektroniczny układ sterowania zapewnia stabilizację i regulację temperatury wody w zakresie 0 60 C. Czujnik do pomiaru przepływu wody Czujnik umożliwia załączanie już przy niewielkim ciśnieniu 0,1MPa i przepływie,5 l/min. Możliwość dogrzewania wody wstępnie podgrzanej. Temperatura wody na zasilaniu do 70 C. Przełącznik priorytetu pracy Możliwość współpracy z innym urządzeniem elektrycznym dużej mocy na zasadzie priorytetu. 59 Ciśnienie wody 0,1-0,6 MPa lata Stopień ochrony IP 4 Klasa efektywności energetycznej Przyłącze wodne Gz 1/" * 49 ~44 *Na doprowadzeniu wody zimnej i odprowadzeniu ciepłej należy stosować rury metalowe (miedziane lub stalowe) ~ miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wody zimnej przyłącze wody ciepłej Kod produktu Moc znamionowa / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) Wydajność (Δt=0 ) (l/min.) EPP-6.1 MXIMUS 6 kw / 400V ~ x5,0 4 x 10 17, KTLG KSPEL 018/ 19

20 Pojemnościowe ogrzewacze wody 0 KTLG KSPEL 018/

21 Elektryczne pojemnościowe ogrzewacze wody są najtańszym i najłatwiejszym w instalacji rozwiązaniem. Nie wymagają dodatkowych przyłączy gazowych ani komina, można je podłączyć do instalacji elektrycznej dostępnej w każdym domu. Są bezpieczne w eksploatacji - nie wydzielają spalin, nie grożą zaczadzeniem ani wybuchem. Przy produkcji ogrzewaczy pojemnościowych firma Kospel wykorzystuje w pełni zautomatyzowaną technologię emaliowania proszkowego zbiorników lub stosuje stal nierdzewną, co gwarantuje najwyższą jakość urządzeń. KTLG KSPEL 018/ 1

22 Elektryczne pojemnościowe ogrzewacze wody PC Luna inox Zastosowanie PC.D Luna inox (podłączenie ciśnieniowe do dowolnej baterii) PC.G Luna inox (podłączenie ciśnieniowe do dowolnej baterii) grzewacze do umywalki, ze zbiornikiem ze stali nierdzewnej PC.Gb Luna inox z baterią w komplecie Zbiornik ze stali nierdzewnej Zbiornik ze stali nierdzewnej, odporny na korozję, nie wymaga okresowej wymiany anody 5,5 min - 5 l 11 min - 10 l Zastosowanie grzałki o mocy 000W zapewnia krótki czas przygotowania gorącej wody: ź 5,5 min. dla 5 litrów ź 11 min. dla 10 litrów (podgrzewanie wody C) Klasa energetyczna Bardzo małe straty energii Regulacja temperatury wody w zakresie -70 C 5 lat * Ciśnienie wody 0,6 MPa Przyłącze wodne Gz 1/" Stopień ochrony IP 4 Klasa efektywności energetycznej Wymiary B C PC PC B C Kod produktu Moc znamionowa / zasilanie Pojemność (l) Czas nagrzewania Δt = 0 C (min.) PC.D-5 LUN INX kw / 0V 5 5,5 PC.G-5 LUN INX kw / 0V 5 5,5 PC.Gb-5 LUN INX kw / 0V 5 5,5 PC.D-5 600W INX 0,6 kw / 0V 5 18 PC.D-10 LUN INX kw / 0V PC.G-10 LUN INX kw / 0V PC.Gb-10 LUN INX kw / 0V PC.D W INX 0,6 kw / 0V 10 6 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. KTLG KSPEL 018/

23 Elektryczne pojemnościowe ogrzewacze wody SV.EC Slim Zastosowanie litrów 0-40 litrów grzewacze o średnicy tylko 6cm, idealne do małych łazienek litrów 80 litrów 80 litrów eco Sterownik EC Regulacja temperatury wody w zakresie 0-77 C, tryb przeciwzamrożeniowy 7 C i tryb UT. Tryb UT umożliwia zaprogramowanie czasu pracy i temperatury wody zgodnie z indywidualnymi potrzebami użytkownika przy pomocy smartfona. Zapewnia to najbardziej ekonomiczne korzystanie z urządzenia. Technologia emaliowania gwarantująca najwyższą jakość Ø = 6 cm Slim - średnica tylko 6 cm grzewacz Slim został specjalnie skonstruowany z myślą o montażu w niedużych pomieszczeniach. Dzięki zmniejszonej do 6 cm średnicy zajmuje znacznie mniej miejsca niż tradycyjne bojlery. 5 lat * Model Wymiary SV.EC-0 47 x 6 SV.EC x 6 SV.EC x 6 SV.EC x 6 SV.EC x 6 SV.EC x 6 Ciśnienie wody 0,6 MPa Przyłącze wodne / Rozstaw króćców Gz 1/" / 110 mm Stopień ochrony IP 4 Klasa efektywności energetycznej D Kod produktu Moc znamionowa / zasilanie Pojemność (l) Czas nagrzewania Δt = 40 C (min) SV.EC-0 SLIM kw / 0V 0 7 SV.EC-0 SLIM kw / 0V 0 41 SV.EC-40 SLIM kw / 0V SV.EC-50 SLIM kw / 0V SV.EC-60 SLIM kw / 0V SV.EC-80 SLIM kw / 0V * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. KTLG KSPEL 018/

24 kcesoria do podgrzewaczy przepływowych Kod produktu - opis BTERI.EPS/EPJ/EPJ.Pu - Bateria chrom bez wylewki do podgrzewaczy EPS Twister, EPJ ptimus, EPJ.Pu BTERI.EPJ.P - Bateria chrom bez wylewki do podgrzewaczy EPJ.P Primus, PC.Gb PERL.GW.WEW.CHRM - Perlator drobnostrumieniowy, gwint wewnętrzny, chrom PERL.GW.ZEW.CHRM - Perlator drobnostrumieniowy, gwint zewnętrzny, chrom PRZEŁĄCZNIK.EPJ.PU - Przełącznik umywalkowo-prysznicowy do podgrzewacza EPJ.P Primus PRZYŁĄCZ.PP.GÓR - Przełącza górne do podgrzewaczy PPH, PPE, PPVE (miedź) PRZYŁĄCZ.PP.DÓŁ - Przełącza dolne do podgrzewaczy PPH, PPE, PPVE (miedź) RURKI.EPJ.P Rurki 500 do podgrzewacza EPJ.P Primus (1kpl. - szt.) WĄŻ.PRYSZNICWY - Wąż prysznicowy WYLEWK.150.CHRM - Wylewka KSPEL 150 mm chrom WYLEWK.195.CHRM - Wylewka KSPEL 195 mm chrom WYLEWK.50.CHRM - Wylewka KSPEL 50 mm chrom WYLEWK.00.CHRM - Wylewka KSPEL 00 mm chrom WYLEWK.PRYSZNICW - Wylewka prysznicowa drobnostrumieniowa ZEST.PRYSZNICWY - Zestaw prysznicowy: mocowanie, wąż, wylewka prysznicowa drobnostrumieniowa kcesoria do ogrzewaczy pojemnościowych Kod produktu - opis ND.M noda magnezowa M.148 z korkiem /4" do ogrzewaczy Slim 0 litrów (montowana od góry) ND.M.18/160/15 - noda magnezowa do ogrzewaczy Slim 0-40 litrów (montowana w grzałce) ND.M.18/87/50 - noda magnezowa do ogrzewaczy Slim litrów (montowana w grzałce) ND.M./08 - noda magnezowa M.x08 z korkiem /4" do ogrzewaczy Slim 0-40 litrów (montowana od góry) ND.MW noda magnezowa MW x40 z korkiem /4" do ogrzewaczy Slim litrów (montowana od góry) ND.ML.1x10x - noda magnezowa łańcuchowa do ogrzewaczy Slim 0-40 litrów ND.ML.1x10x - noda magnezowa łańcuchowa do ogrzewaczy Slim litrów RURKI.PC.GB - Rurki do ogrzewacza PC.Gb i PW.G (kpl.szt.) 4 KTLG KSPEL 018/

25 NTTKI: KTLG KSPEL 018/ 5

26 Zasobniki i wymienniki c.w.u. 6 KTLG KSPEL 018/

27 Zasobniki i wymienniki c.w.u. służą do podgrzewania i magazynowania ciepłej wody. Urządzenia te powinny charakteryzować się dużą odpornością na korozję, dlatego firma Kospel do ich produkcji stosuje wyjątkową, pierwszą w Polsce, w pełni zautomatyzowaną linię do emaliowania proszkowego. Zbiorniki wykonane z wysoko gatunkowej stali trafiają do komory, w której równomiernie na całej powierzchni nanoszona jest warstwa emalii o optymalnie dobranej grubości. Taka technologia w przeciwieństwie do tradycyjnego emaliowania mokrego znacząco poprawia jakość emaliowanej powłoki a co za tym idzie trwałość zabezpieczanego w ten sposób urządzenia. W ofercie firmy Kospel dostępne są również zasobniki i wymienniki c.w.u. ze stali kwasoodpornej. KTLG KSPEL 018/ 7

28 Pionowe wymienniki c.w.u. SN Termo Comfort Wymienniki wiszące z wężownicą. izolacja PUR 5mm 100% jakości Bardzo dobra izolacja cieplna Zastosowanie izolacji o grubości 5 mm, wykonanej z pianki PUR ogranicza straty ciepła, które są nawet o 0% mniejsze w porównaniu do podobnych zbiorników dostępnych na rynku. Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. SN.L - wymiennik z przyłączami wężownicy po lewej stronie SN.P - wymiennik z przyłączami wężownicy po prawej stronie anoda termometr cyrkulacja Gw /4 zasilanie czynnika grzewczego Gw /4 rurka czujnika temperatury C D 6 lat * ciepła woda Gz 1/ powrót czynnika grzewczego Gw /4 zimna woda Gz 1/ B Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0/0V lub GRW-4,5kW/400V Ciśnienie znamionowe (zbiornik / wężownica) Klasa efektywności energetycznej Średnica SN.L-80 SN.P SN.L-100 SN.P SN.L-10 SN.P króciec grzałki elektrycznej (korek) Gw 6/4 B C 0,6 / 1,0 MPa D Kod produktu Pojemność (l) Powierzchnia wężownicy (m ) Moc wężownicy** (kw) Straty postojowe*** (W) Model anody SN.L-80 TERM CMFRT 85 0, MW.400 SN.L-100 TERM CMFRT 10 0, MW.660 SN.L-10 TERM CMFRT 15 0, MW.660 SN.P-80 TERM CMFRT 85 0, MW.400 SN.P-100 TERM CMFRT 10 0, MW.660 SN.P-10 TERM CMFRT 15 0, MW.660 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. 8 KTLG KSPEL 018/

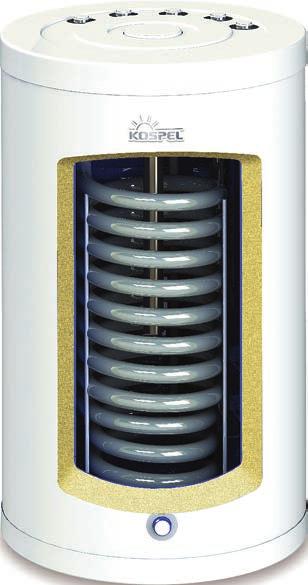

29 Pionowe wymienniki c.w.u. SWK Termo Top Wymienniki z wężownicą spiralną - króćce w górę, do montażu pod wiszącym kotłem c.o. SZCZĘDZSZ 0kWh/rok izolacja PUR 65mm 100% jakości model SWK Klasa energetyczna Wymiennik SWK. zapewnia najwyższą energooszczędność. Bardzo dobra izolacja ogranicza straty ciepła nawet o 50%! W porównaniu z podobnym wymiennikiem w klasie C daje to oszczędności energii sięgające 0 kwh w ciągu roku. Bardzo dobra izolacja cieplna Zastosowanie izolacji o grubości 5 mm, wykonanej z pianki PUR ogranicza straty ciepła, które są nawet o 0% mniejsze w porównaniu do podobnych zbiorników dostępnych na rynku. Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. wylot ciepłej wody Gw /4 wlot zimnej wody Gw /4 zasilanie czynnikiem grzewczym wężownicy Gw /4 powrót czynnika grzewczego z wężownicy Gw /4 cyrkulacja Gw /4 anoda termometr 6 lat * rurka czujnika temperatury króciec spustowy Gw /4" B Średnica B SWK-100. TERM TP SWK-10. TERM TP SWK-140. TERM TP Ciśnienie znamionowe (zbiornik / wężownica) 0,6 / 1,0 MPa Klasa efektywności energetycznej Kod produktu Pojemność (l) Powierzchnia wężownicy (m ) Moc wężownicy** (kw) Straty postojowe*** (W) Model anody SWK-100. TERM TP 97 0,8 5 MW.M8.450 SWK-10. TERM TP 111 1,0 0 6 MW.M8.450 SWK-140. TERM TP 14 1,1 8 MW.M8.450 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/ 9

30 Pionowe zasobniki c.w.u. SE Termo Zasobniki idealne do magazynowania ciepłej wody użytkowej 100% jakości Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. Wysoka jakość izolacji cieplnej i estetyka obudowy dpowiednio dobrana grubość izolacji minimalizuje straty energii. budowa wymiennika wykonana z twardego tworzywa BS zapewnia estetyczny wygląd i odporność na uszkodzenia mechaniczne. model SE anoda - do 500 l. króciec odpowietrznika Gw /4" - od 800 l. króciec do podłączenia termoregulatora Gw 1/" - od 800 l. termometr anoda - od 800 l. wylot ciepłej wody Gw /4" - do 00 l. Gw 1" - od 400 l. Gz 6/4" - od 800 l. rurka do czujnika temperatury l. króciec cyrkulacji Gw /4" rurka do czujnika temperatury króćiec grzałki elektrycznej (korek) Gw 6/4" - od 800 l. B H anoda - od 800 l. F otwór rewizyjny - od 50 l. króciec grzałki elektrycznej (korek) Gw 6/4" - do 500 l. rurka do czujnika temperatury l. wlot zimnej wody Gw /4" - do 00 l. Gw 1" - od 400 l. Gz 6/4" - od 800 l. Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0kW/0V; GRW-4,5kW/400V w pojemnościach od 140 litrów, oraz GRW-6,0kW/400V w pojemnościach od 50 litrów. 6 lat * Średnica B C D E F G Ciśnienie znamionowe (zbiornik) litrów 0,6 MPa litrów 0,8 MPa Klasa efektywności energetycznej 00 litrów pozostałe pojemności H SE SE SE SE SE SE SE SE I Kod produktu Pojemność (l) Straty postojowe** (W) Model anody SE-140 TERM MW.400 SE-00 TERM MW.M8.450 SE-50 TERM MW.M8.450 SE-00 TERM 05 9 MW.M8.450 SE-400 TERM MW.M8.450 SE-500 TERM MW.M8.400 SE-800 TERM MW MW.760 SE-1000 TERM MW MW.760 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. 6-letnia gwarancja dotyczy zbiorników o poj. do 500l, pow. 500l - 5 lat gwarancji. ** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01 0 KTLG KSPEL 018/

31 Wymiennik płaszczowy (zbiornik w zbiorniku) SP 180 Termo-S Wymienniki z płaszczem wodnym o bardzo dużej powierzchni grzewczej SZCZĘDZSZ 80kWh/rok Duża moc i wydajność Konstrukcja płaszczowa "zbiornik w zbiorniku" pozwala uzyskać największą możliwą powierzchnię grzewczą. Wymiennik SP-180 posiada o ponad 0% większą moc i wydajność od tradycyjnego wymiennika 00L z wężownicą. Zapewnia szybsze nagrzewanie i większy komfort korzystania z ciepłej wody. 100 l/h 48kW powierzchnia grzewcza 1,6 m Klasa energetyczna Wymiennik SP-180. zapewnia najwyższą energooszczędność. Bardzo dobra izolacja ogranicza straty ciepła nawet o 50%! W porównaniu z podobnym wymiennikiem w klasie C daje to oszczędności energii sięgające 80 kwh w ciągu roku. Montaż Specjalna konstrukcja wymiennika SP-180 oraz uchwytów montażowych umożliwiają montaż w pozycji pionowej (stojącej lub wiszącej) lub w pozycji poziomej. Do zawieszenia konieczne jest zastosowanie dodatkowych wieszaków. UWG: Wymiennik SP-180. umożliwia montaż tylko w pozycji stojącej. Technologia falowania ścianek zbiornika Falowanie ścianek zbiornika zwiększa dodatkowo powierzchnię grzewczą oraz umożliwia montaż wymienników Termo-S SP 180 w układach zamkniętych (przy nominalnym ciśnieniu w płaszczu 0, MPa). 100% jakości Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. model SP 40 mm króciec c.o. Gw 1" rurka do czujnika temperatury króćce c.w.u. Gw /4" 6 lat * anoda rurka do czujnika temperatury króciec cyrkulacji Gw 1/" C króciec c.o. Gw 1" króciec grzałki elektrycznej (korek) Gw 6/4" Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0kW/0V lub GRW-4,5kW/400V. Zastosowanie wieszaków do SP-180 umożliwia zawieszenie w pionie lub w poziomie, (model SP-180. nie ma możliwości zawieszenia). B Średnica B C SP SP Ciśnienie znamionowe (zbiornik / płaszcz) 0,6 / 0, SP-180. Klasa efektywności energetycznej SP-180 Kod produktu Pojemność całkowita / c.w.u. / c.o. (l) Powierzchnia wymiany ciepła (m ) Moc wymiennika** (kw) Straty postojowe*** (W) Model anody SP-180..TERM-S 18 / 140 / 4 1,6 48 MW.M8.450 SP-180.TERM-S 18 / 140 / 4 1, MW.M8.450 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/ 1

32 I Pionowe wymienniki c.w.u. SW / SWZ Termo Max Wymienniki z wężownicą spiralną idealne do ogrzewania wody przy współpracy z kotłem c.o. 100% jakości model SW anoda - do 500 l. króciec odpowietrznika Gw /4" - od 800 l. króciec do podłączenia termoregulatora Gw 1/" - od 800 l. termometr anoda - od 800 l. króciec grzałki elektrycznej (korek) Gw 6/ l. Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. wylot ciepłej wody Gw /4" - do 00 l. Gw 1" - od 400 l. Gz 6/4" - od 800 l. króciec cyrkulacji Gw /4 zasilanie wodą grzewczą Gw 1 - do 500 l. Gz 6/4' - od 800 l. model SWZ z dodatkowymi króćcami zasilanie z zew. wymiennika ciepła Gw 1 (model SWZ) rurka do czujnika temperatury H Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0kW/0V; GRW-4,5kW/400V w pojemnościach od 100 litrów, oraz GRW-6,0kW/400V w pojemnościach od 50 litrów. Kod produktu 6 lat * Pojemność (l) otwór rewizyjny (od 50 litrów) lub króciec grzałki elektrycznej ( l.) anoda - od 800 l. Średnica powrót wody grzewczej Gw 1 - do 500 l. Gz 6/4' - od 800 l. powrót do zew. wymiennika ciepła Gw 1 (model SWZ) Pow. wężownicy (m ) Moc wężownicy** (kw) Straty postojowe*** (W) Model anody SW-100 TERM MX 105 0, MW.660 SW-10 TERM MX 14 1,0 0 7 MW.800 SW-140 TERM MX 14 1, MW.800 SW-00 TERM MX 04 1,1 48 MW.M8.450 SW-50 TERM MX 50 1, 5 88 MW.M8.450 SW-00 TERM MX 00 1, MW.M8.400 SW-400 TERM MX 75 1, MW.M8.500 SW-500 TERM MX 465, MW.M8.500 SW-800 TERM MX 768, MW MW.760 SW-1000 TERM MX 99, MW MW.760 SWZ-140 TERM MX 14 1, MW.800 SWZ-00 TERM MX 04 1,1 48 MW.M8.450 SWZ-50 TERM MX 50 1, 5 88 MW.M8.450 SWZ-00 TERM MX 00 1, MW.M8.400 SWZ-400 TERM MX 74 1, MW.M8.500 SWZ-500 TERM MX 465, MW.M8.500 B wlot zimnej wody Gw /4" - do 00 l. Gw 1" - od 400 l. Gz 6/4" - od 800 l. C D B C D E F F C G H SW SW I SW-140 SWZ SW-00 SWZ SW-50 SWZ SW-00 SWZ SW-400 SWZ SW-500 SWZ SW , SW , Ciśnienie znamionowe (zbiornik, wężownica) litrów 0,6/1,0 MPa litrów 0,8/0,6 MPa Klasa efektywności energetycznej 00 litrów pozostałe pojemności * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. 6-letnia gwarancja dotyczy zbiorników o poj. do 500l, pow. 500l - 5 lat gwarancji. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/

33 I Pionowe wymienniki c.w.u. SB / SBZ Termo Solar Wymienniki z dwoma wężownicami do współpracy z kotłem c.o. oraz instalacją solarną 100% jakości model SB anoda - do 500 l. króciec odpowietrznika Gw /4" - od 800 l. króciec do podłączenia termoregulatora Gw 1/" - od 800 l. termometr anoda - od 800 l. króciec grzałki elektrycznej (korek) Gw 6/ l. Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. Wysoka jakość izolacji cieplnej i estetyka obudowy dpowiednio dobrana grubość izolacji minimalizuje straty energii. budowa wymiennika wykonana z twardego tworzywa BS zapewnia estetyczny wygląd i odporność na uszkodzenia mechaniczne. wylot ciepłej wody Gw /4" - do 00 l. Gw 1" - od 400 l. Gz 6/4" - od 800 l. zasilanie wodą grzewczą Gw 1" - do 500 l. Gz 1" - od 800 l. rurka do czujnika temperatury króciec cyrkulacji Gw /4" powrót wody Gw 1" - do 500 l. Gz 1" - od 800 l. zasilanie czynnikiem grzewczym Gw 1" - do 500 l. Gz 6/4" - od 800 l. model SBZ z dodatkowymi króćcami zasilanie z zew. wymiennika ciepła Gw 1 (model SBZ) G H otwór rewizyjny (od 50 litrów) anoda - od 800 l. rurka do czujnika temperatury powrót czynnika grzewczego Gw 1" - do 500 l. Gz 6/4" - od 800 l. D E F powrót do zew. wymiennika ciepła Gw 1 (model SBZ) Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0kW/0V; GRW-4,5kW/400V w pojemnościach od 00 litrów, oraz GRW-6,0kW/400V w pojemnościach od 50 litrów. Kod produktu 6 lat * Pojemność (l) Powierzchnia wężownicy dolnej / górnej (m ) Średnica Moc wężownicy** dolnej / górnej(kw) Straty postojowe*** (W) Model anody SB-00 TERM SLR 00 1,1 / 0,75 / 48 MW.M8.400 SB-50 TERM SLR 46 1,0 / 0,8 0 / 4 90 MW.M8.400 SB-00 TERM SLR 96 1,5 / 0,8 45 / 4 96 MW.M8.500 SB-400 TERM SLR 66 1,7 / 0,9 50 / 7 98 MW.M8.500 SB-500 TERM SLR 455,5 / 1,04 65 / 0 84 MW.M8.590 SB-800 TERM SLR 757,89 / 1,54 7 / MW MW.760 SB-1000 TERM SLR 9,45 / 1,1 89 / 8 14 MW MW.760 SBZ-00 TERM SLR 00 1,1 / 0,75 / 48 MW.M8.400 SBZ-50 TERM SLR 46 1,0 / 0,8 0 / 4 90 MW.M8.400 SBZ-00 TERM SLR 96 1,5 / 0,8 45 / 4 96 MW.M8.500 SBZ-400 TERM SLR 66 1,7 / 0,9 50 / 7 98 MW.M8.500 SBZ-500 TERM SLR 455,5 / 1,04 65 / 0 84 MW.M8.590 B wlot zimnej wody Gw /4" - do 00 l. Gw 1" - od 400 l. Gz 6/4" - od 800 l. C D B C E F C G H I SB-00 SBZ SB-50 SBZ SB-00 SBZ SB-400 SBZ SB-500 SBZ SB , SB , Ciśnienie znamionowe (zbiornik, wężownica) litrów 0,6/1,0 MPa litrów 0,8/0,6 MPa Klasa efektywności energetycznej 00 litrów pozostałe pojemności * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. 6-letnia gwarancja dotyczy zbiorników o poj. do 500l, pow. 500l - 5 lat gwarancji. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/

34 I Pionowe wymienniki c.w.u. SWW / SWWZ Termo Duo Wymienniki z dwoma wężownicami spiralnymi w dolnej części zbiornika. Idealne do ogrzewania wody przy współpracy z kotłem c.o. i drugim źródłem ciepła. 100% jakości model SWW anoda termometr Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. Wysoka jakość izolacji cieplnej i estetyka obudowy dpowiednio dobrana grubość izolacji minimalizuje straty energii. budowa wymiennika wykonana z twardego tworzywa BS zapewnia estetyczny wygląd i odporność na uszkodzenia mechaniczne. wylot ciepłej wody Gw /4" - 00 l. Gw 1" l. model SWWZ z dodatkowymi króćcami zasilanie z zew. wymiennika ciepła Gw 1 (model SWWZ) króciec grzałki elektrycznej (korek) Gw 6/4 króciec cyrkulacji Gw /4 zasilanie wodą grzewczą Gw 1" rurka do czujnika temperatury H F otwór rewizyjny powrót wody grzewczej Gw 1 D powrót do zew. wymiennika ciepła Gw 1 (model SWWZ) wlot zimnej wody Gw /4" - 00 l. Gw 1" l. B C C 6 lat * Średnica Ciśnienie znamionowe (zbiornik / wężownica) B C D E F G 0,6 / 1,0 MPa H I SWW-00 SWWZ SWW-500 SWWZ Klasa efektywności energetycznej Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0kW/0V; GRW-4,5kW/400V lub GRW-6,0kW/400V Kod produktu Pojemność (l) Powierzchnia wężownicy zew. / wew. (m ) Moc wężownicy** zew. / wew. (kw) Straty postojowe*** (W) Model anody SWW-00 TERM DU 9 1,5 / 1,0 45 / 0 94 MW.M8.500 SWW-500 TERM DU 45,5 / 1,55 65 / xmw.m8.400 SWWZ-00 TERM DU 9 1,5 / 1,0 45 / 0 94 MW.M8.500 SWWZ-500 TERM DU 45,5 / 1,55 65 / xmw.m8.400 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. 4 KTLG KSPEL 018/

35 I Pionowe wymienniki c.w.u. SBW /SBWZ Termo Trio Wymienniki z trzema wężownicami spiralnymi - dwie w dolnej i jedna w górnej części zbiornika. Umożliwiają podłączenie trzech źródeł ciepła. 100% jakości Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. Wysoka jakość izolacji cieplnej i estetyka obudowy dpowiednio dobrana grubość izolacji minimalizuje straty energii. budowa wymiennika wykonana z twardego tworzywa BS zapewnia estetyczny wygląd i odporność na uszkodzenia mechaniczne. model SBW anoda termometr wylot ciepłej wody Gw /4" - 00 l. Gw 1" l. zasilanie wodą grzewczą Gw 1 rurka do czujnika temperatury model SBWZ z dodatkowymi króćcami zasilanie z zew. wymiennika ciepła Gw 1 (model SBWZ) króciec grzałki elektrycznej (korek) Gw 6/4" króciec cyrkulacji Gw /4" powrót wody grzewczej Gw 1 zasilanie czynnikiem grzewczym Gw 1 F G H otwór rewizyjny rurka do czujnika temperatury powrót czynnika grzewczego Gw 1 D E powrót do zew. wymiennika ciepła Gw 1 (model SBWZ) wlot zimnej wody Gw /4" - 00 l. Gw 1" l. B C C 6 lat * Średnica Ciśnienie znamionowe (zbiornik / wężownica) B C D E F G 0,6 / 1,0 MPa H I SBW-00 SBWZ SBW-500 SBWZ Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0kW/0V; GRW-4,5kW/400V lub GRW-6,0kW/400V Kod produktu Pojemność (l) Klasa efektywności energetycznej Powierzchnia wężownicy dolnej zew./dolnej wew./górnej (m ) Moc wężownicy** dolnej zew./dolnej wew./górnej (kw) Straty postojowe*** (W) Model anody SBW-00 TERM TRI 88 1,5 / 1,0 / 0,8 45 / 0 / 4 96 MW.M8.500 SBW-500 TERM TRI 44,5 / 1,55 / 1,04 65 / 45 / 0 84 xmw.m8.400 SBWZ-00 TERM TRI 88 1,5 / 1,0 / 0,8 45 / 0 / 4 96 MW.M8.500 SBWZ-500 TERM TRI 44,5 / 1,55 / 1,04 65 / 45 / 0 84 xmw.m8.400 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/ 5

36 Pionowe wymienniki c.w.u. SW.INX Pionowe wymienniki c.w.u. ze stali nierdzewnej, z wężownicą spiralną INX ISI 16 Stal kwasoodporna ISI 16 Zbiornik oraz wężownica wykonane są ze stali nierdzewnej austenitycznej typu ISI 16 (tzw. kwasówka). Pasywacja Dodatkowym zabezpieczeniem wymiennika jest pasywacja zanurzeniowa, która zapewnia ochronę miejsc, w których stal była poddana obróbce - spawaniu. Wysoka jakość izolacji cieplnej i estetyka obudowy dpowiednio dobrana grubość izolacji minimalizuje straty energii. budowa wymiennika wykonana z twardego tworzywa BS w kolorze bordowym zapewnia estetyczny wygląd i odporność na uszkodzenia. Duża wydajność wymiennika Wężownica o dużej powierzchni wymiany ciepła, zagięta do dna zbiornika zapewnia szybki czas podgrzewania i równomierny rozkład temperatury wody w całej objętości, bez martwej strefy na dnie zbiornika. model SW.Inox wylot ciepłej wody Gw /4 termometr króciec grzałki elektrycznej (korek) Gw 6/4 (od 00 litrów) króciec cyrkulacji Gw /4 zasilanie wodą grzewczą Gw /4 rurka do czujnika temperatury H 8 lat * otwór rewizyjny (od 50 litrów) lub króciec grzałki elektrycznej ( litrów) powrót wody grzewczej Gw /4 wlot zimnej wody Gw /4 B C D F Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW.D-1,4kW/0V lub GRW.D-,0kW/0V. Średnica B C D E F G H SW.INX SW.INX SW.INX SW.INX SW.INX Ciśnienie znamionowe (zbiornik, wężownica) 0,6 / 1,0 MPa Klasa efektywności energetycznej 00 litrów pozostałe pojemności Kod produktu Pojemność (l) Powierzchnia wężownicy (m ) Moc wężownicy** (kw) Straty postojowe*** (W) SW.INX , SW.INX , SW.INX , SW.INX ,1 48 SW.INX , * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. 6 KTLG KSPEL 018/

37 Pionowe wymienniki c.w.u. SB.INX Pionowe wymienniki c.w.u. ze stali nierdzewnej, z dwoma wężownicami INX ISI 16 Stal kwasoodporna ISI 16 Zbiornik oraz wężownica wykonane są ze stali nierdzewnej austenitycznej typu ISI 16 (tzw. kwasówka). Pasywacja Dodatkowym zabezpieczeniem wymiennika jest pasywacja zanurzeniowa, która zapewnia ochronę miejsc, w których stal była poddana obróbce - spawaniu. Wysoka jakość izolacji cieplnej i estetyka obudowy dpowiednio dobrana grubość izolacji minimalizuje straty energii. budowa wymiennika wykonana z twardego tworzywa BS w kolorze bordowym zapewnia estetyczny wygląd i odporność na uszkodzenia. Duża wydajność wymiennika Wężownica o dużej powierzchni wymiany ciepła, zagięta do dna zbiornika zapewnia szybki czas podgrzewania i równomierny rozkład temperatury wody w całej objętości, bez martwej strefy na dnie zbiornika. model SB.Inox wylot ciepłej wody Gw /4" termometr zasilanie wodą grzewczą Gw /4" króciec grzałki elektrycznej (korek) Gw 6/4" rurka do czujnika temperatury króciec cyrkulacji Gw /4" powrót wody grzewczej Gw /4" zasilanie czynnikiem grzewczym Gw /4" B C G H 8 lat * otwór rewizyjny (od 50 litrów) rurka do czujnika temperatury D powrót czynnika grzewczego Gw /4" E F wlot zimnej wody Gw /4" Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW.D-1,4kW/0V lub GRW.D-,0kW/0V. Średnica B C D E F G H SB.INX SB.INX Ciśnienie znamionowe (zbiornik, wężownica) 0,6 / 1,0 MPa Klasa efektywności energetycznej 00 litrów pozostałe pojemności Kod produktu Pojemność (l) Powierzchnia wężownicy dolnej/górnej (m ) Moc wężownicy dolnej/górnej** (kw) Straty postojowe*** (W) SB.INX ,1/0,75 / 48 SB.INX ,5/0,8 45/4 96 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/ 7

38 Zbiorniki buforowe c.o. nieemaliowane SV / SVW Doskonale nadają się do gromadzenia ciepła z kilku źródeł, np. z kotłów i instalacji solarnej króciec przyłączeniowy Gw 6/4" króciec przyłącza odpowietrznika Gw 1/" króciec czujnika temperatury Gw 1/" króciec czujnika temperatury Gw 1/" B króciec czujnika temperatury Gw 1/" F K D C J I model SV E króciec spustowy: - Gw /4" l - Gw 1" l - Gw 6/4" l H model SVW z wężownicą króciec przyłączeniowy Gw 6/4" króciec przyłącza odpowietrznika Gw 1/" króciec czujnika temperatury Gw 1/" króciec czujnika temperatury Gw 1/" króciec przyłącza wężownicy: - Gw 1" l - Gw 6/4" l 5 lat * B C D króciec czujnika temperatury Gw 1/" króciec przyłącza wężownicy: - Gw 1" l - Gw 6/4" l J K Ciśnienie znamionowe (zbiornik / wężownica) Klasa efektywności energetycznej (do 500 litrów) 0,6 / 1,0 MPa E króciec spustowy: - Gw /4" l - Gw 1" l - Gw 6/4" l F G H Średnica B C D E F G H I J K SV SV SV SV SV SV SVW SVW SVW SVW SVW SVW Kod produktu Pojemność (l) Powierzchnia wężownicy (m ) Straty postojowe** (W) SV SV SV SV SV SV SVW ,75 86 SVW ,5 96 SVW ,7 98 SVW ,5 8 SVW , 10 SVW ,6 - * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. 8 KTLG KSPEL 018/

39 Zbiorniki akumulacji ciepła SVS / SVWS Termo ccu Inox model SVS Połączenie bufora c.o. z ogrzewaniem świeżej wody przez nierdzewną wężownicę c.w.u. króciec Gw 6/4" wylot ciepłej wody Gw 1" B C króciec Gw 6/4" zasilanie wodą grzewczą Gw 1" wlot zimnej wody Gw 1" I króciec Gw 6/4" wylot ciepłej wody Gw 1" króciec Gw 6/4" króciec grzałki elektrycznej Gw 6/4" wlot zimnej wody Gw 1" króciec Gw 6/4" D króciec grzałki elektrycznej Gw 6/4" powrót wody grzewczej Gw 1" H Ciśnienie znamionowe (zbiornik/wężownica stalowa /wężownica c.w.u.) 0,/1,6/0,6 MPa E króciec Gw 6/4" F F E H C B I model SVWS 5 lat * G Klasa efektywności energetycznej Średnica B C D E F G H I SVS SVS SVS SVWS SVWS SVWS Kod produktu Pojemność (l) bufor / wężownica c.w.u. Powierzchnia (m ) wężownicy nierdzewnej c.w.u. / stalowej Wydajność** (l/h) Straty postojowe*** (W) SVS /0 5,06 / SVS /5 6,11 / SVS /5 6,11 / SVWS /0 5,06 / 1, SVWS /5 6,11 /, SVWS /5 6,11 /, * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Stała wydajność c.w.u. przy podgrzewaniu wody od 10 C do 45 C przy stałej temperaturze wody w buforze 65 C *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/ 9

40 Poziome wymienniki i zasobniki c.w.u. WW/WB/WZ Termo Hit Wymienniki z wężownicą ogrzewają wodę przy współpracy z kotłami grzewczymi Zasobniki przechowują wodę dostarczoną z zewnętrznego źródła (wymiennika) ciepła, np. wężownicy w trzonie kuchennym (podkowy) 6 lat * 100% jakości Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. Nowa obudowa Zmodernizowana obudowa charakteryzuje się nowoczesnym wyglądem. Zastosowana grubsza izolacja zapewnia jeszcze większą oszczędność energii. model WW z wężownicą króciec grzałki elektrycznej (korek) Gw 6/4 model WB z wężownicą i dodatkowymi króćcami 40 mm 40 mm długość zasobnika wylot ciepłej wody Gw /4 cyrkulacja Gw /4 wlot zimnej wody Gw /4 podłączenie do trzonu kuchennego Gz 5/4 długość zasobnika wylot ciepłej wody Gw /4 cyrkulacja Gw /4 Ø 490 mm Ø 490 mm Rozpraszacz wody Rozpraszacz ogranicza zjawisko mieszania się zimnej wody z gorącą. Dzięki temu uzyskuje się najbardziej optymalny rozkład temperatury wody w zbiorniku. króciec grzałki elektrycznej (korek) Gw 6/4 wlot zimnej wody Gw /4 dopływ i odpływ wody grzewczej Gz 5/4 podłączenie do trzonu kuchennego Gz 5/4 Wskaźnik temperatury Zastosowanie wskaźnika temperatury umożliwia kontrolę temperatury wody w zasobniku. model WZ bez wężownicy długość zasobnika wylot ciepłej wody Gw /4 cyrkulacja Gw /4 40 mm Ø 490 mm Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0/0V lub GRW-4,5kW/400V króciec grzałki elektrycznej (korek) Gw 6/4 Długość WW-80 WB-80 WZ WW-100 WB-100 WZ WW-10 WB-10 WZ WW-140 WB-140 WZ Ciśnienie znamionowe (zbiornik / wężownica) Klasa efektywności energetycznej wlot zimnej wody Gw /4 podłączenie do trzonu kuchennego Gz 5/4 0,6 / 0,6 MPa Kod produktu Pojemność (l) Powierzchnia wymiany ciepła (m ) Moc ** (kw) Straty postojowe *** (W) Model anody WW-80 TERM HIT 84 0, MW.400 WW-100 TERM HIT 107 0, MW.400 WW-10 TERM HIT 17 0, MW.660 WW-140 TERM HIT 18 0,4 1 7 MW.660 WB-80 TERM HIT 84 0, MW.400 WB-100 TERM HIT 107 0, MW.400 WB-10 TERM HIT 17 0, MW.660 WB-140 TERM HIT 18 0,4 1 7 MW.660 WZ-80 TERM HIT MW.400 WZ-100 TERM HIT MW.400 WZ-10 TERM HIT MW.660 WZ-140 TERM HIT MW.660 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/ KTLG KSPEL 018/

41 Poziome wymienniki c.w.u. WP/WPZ/WPW Termo Hit Wymienniki z płaszczem wodnym zapewniają największą moc grzewczą i najkrótszy czas nagrzewania wody Wymienniki z płaszczem wodnym i wężownicą zapewniają największą moc grzewczą i współpracę z dwoma źródłami ciepła 100% jakości Zaawansowana technologia produkcji Kluczowymi w procesie produkcji zbiorników są procesy spawania i emaliowania. utomatyzacja pozwala zachować pełną powtarzalność i precyzję wykonania. Zautomatyzowany system emaliowania zapewnia uzyskanie równomiernej powłoki o optymalnie dobranej grubości, która tworzy najwyższej jakości zabezpieczenie antykorozyjne. Bezkonkurencyjna jakość Wieloetapowy system kontroli jakości zaczyna się od wyboru odpowiednio wyselekcjonowanych gatunków stali dostarczanej przez sprawdzonych dostawców. W kolejnych etapach wszystkie zbiorniki przechodzą próby szczelności oraz kontrolę jakości powłoki emalierskiej. Technologia falowania ścianek zbiornika Falowanie ścianek zbiornika zwiększa dodatkowo powierzchnię grzewczą oraz umożliwia montaż wymienników w układach zamkniętych (przy nominalnym ciśnieniu w płaszczu 0, MPa). Nowa obudowa Zmodernizowana obudowa charakteryzuje się nowoczesnym wyglądem. Zastosowana grubsza izolacja zapewnia jeszcze większą oszczędność energii. Rozpraszacz wody Rozpraszacz ogranicza zjawisko mieszania się zimnej wody z gorącą. Dzięki temu uzyskuje się najbardziej optymalny rozkład temperatury wody w zbiorniku. model WP króciec grzałki elektrycznej (korek) Gw 6/4 model WPZ z dodatkowymi króćcami króciec grzałki elektrycznej (korek) Gw 6/4 40 mm model WPW z dodatkowymi króćcami i wężownicą długość wymiennika wylot ciepłej wody Gw /4 dopływ wody grzewczej Gw 1 cyrkulacja Gw /4 odpływ wody grzewczej Gw 1 wlot zimnej wody Gw /4 długość wymiennika wylot ciepłej wody Gw /4 dopływ wody grzewczej Gw 1 cyrkulacja Gw /4 odpływ wody grzewczej Gw 1 wlot zimnej wody Gw /4 podłączenie do trzonu kuchennego Gz 5/4 6 lat * długość wymiennika wylot ciepłej wody Gw /4 dopływ wody grzewczej Gw 1 cyrkulacja Gw /4 Ø 510 mm Ø 510 mm Wskaźnik temperatury Zastosowanie wskaźnika temperatury umożliwia kontrolę temperatury wody w zasobniku. 40 mm Ø 510 mm Wyposażenie dodatkowe Możliwość zastosowania grzałki elektrycznej: GRW-1,4kW/0V; GRW-,0kW/0V; GRW-,0/0V lub GRW-4,5kW/400V króciec grzałki elektrycznej (korek) Gw 6/4 odpływ wody grzewczej Gw 1 wlot zimnej wody Gw /4 dopływ i odpływ wody grzewczej Gz 5/4 Długość WP-100 WPZ-100 WPW WP-10 WPZ-10 WPW WP-140 WPZ-140 WPW Ciśnienie wody (zbiornik/wężownica/płaszcz) Klasa efektywności energetycznej 0,6/0,6/0,/ MPa Kod produktu Pojemność (l) Powierzchnia wymiany ciepła wężownica / płaszcz (m ) Moc wężownica/płaszcz** (kw) Straty postojowe*** (W) Model anody WP-100 TERM HIT / 0,75 - / 56 MW.400 WP-10 TERM HIT 10 - / 0,95 - / 8 65 MW.660 WP-140 TERM HIT / 1,05 - / 0 69 MW.660 WPZ-100 TERM HIT / 0,75 - / 56 MW.400 WPZ-10 TERM HIT 10 - / 0,95 - / 8 65 MW.660 WPZ-140 TERM HIT / 1,05 - / 0 69 MW.660 WPW-100 TERM HIT 107 0, / 0,75 10 / 58 MW.400 WPW-10 TERM HIT 18 0,4 / 0,95 1 / 8 67 MW.660 WPW-140 TERM HIT 18 0,4 / 1,05 1 / 0 7 MW.660 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. ** Przy parametrach 80/10/45 C (temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej), przepływ wody grzewczej przez wężownicę,5 m /h. *** Zgodnie z rozporządzeniem komisji (UE) 81/01, 814/01. KTLG KSPEL 018/ 41

42 kcesoria do zasobników i wymienników c.w.u. Kod produktu - opis ND.ML.M8.x167x7.PL - noda magnezowa, łańcuchowa x167x7 M8-WMD- (SE produkcja do 0.018r.) ND.ML.M8.x167x9.PL - noda magnezowa, łańcuchowa x167x9 M8-WMD- (SW produkcja do 0.018r.) ND.ML.M8.x167x11.PL - noda magnezowa, łańcuchowa x167x11 M8-WMD- (SB produkcja do 0.018r.) ND.MW noda magnezowa MW x40 z korkiem /4" ND.MW noda magnezowa MW 1x570 z korkiem 5/4" do SE, SW i SB o pojemności 800 i 1000 litrów ND.MW noda magnezowa MW 1x660 z korkiem /4" ND.MW noda magnezowa MW 1x760 z korkiem 5/4" do SE, SW i SB o pojemności 800 i 1000 litrów ND.MW noda magnezowa MW 1x840 z korkiem /4" ND.MW.M noda magnezowa MW x450 M8 ND.MW.M noda magnezowa MW 40x400 M8 ND.MW.M noda magnezowa MW 40x500 M8 ND.MW.M noda magnezowa MW 40x590 M8 ND.ELEKTRNICZN.L80.PL - noda elektroniczna (tytanowa) L80, z korkiem 6/4" do zbiorników o pojemności do 500 litrów ND.ELEKTRNICZN.L40.PL - noda elektroniczna (tytanowa) L40, z korkiem 5/4" do zbiorników emaliowanych o pojemności 800 i 1000 litrów FLNSZ.GRW - Zaślepka do flanszy zbiorników stojących o pojemnościach od 50 do 500 litrów z króćcem na grzałkę elektryczną Gw 6/4" FLNSZ.GRW.INX.PL - Zaślepka do flanszy z otworem pod grzałkę 6/4" do zbiorników stojących ze stali nierdzewnej o pojemnościach od 00 litrów FLNSZ.GRW Zaślepka do flanszy emaliowanych zbiorników stojących o pojemności litrów z króćcem na grzałkę elektryczną 6/4" GRZŁK.GRW Grzałka elektryczna z termostatem GRW-1,4kW/0V, 6/4" GRZŁK.GRW-.0 - Grzałka elektryczna z termostatem GRW-,0kW/0V, 6/4" GRZŁK.GRW-.0/0V - Grzałka elektryczna z termostatem GRW-,0kW/0V, 6/4" GRZŁK.GRW-4.5/400V - Grzałka elektryczna z termostatem GRW-4,5kW/400V, 6/4" GRZŁK.GRW-6.0/400V - Grzałka elektryczna z termostatem GRW-6,0kW/400V, 6/4" GRZŁK.GRW.D Grzałka z termostatem do zbiorników ze stali nierdzewnej GRW.D-1,4kW / 0V, 6/4" GRZŁK.GRW.D-.0 - Grzałka z termostatem do zbiorników ze stali nierdzewnej GRW.D-.0kW/ 0V, 6/4" KLUCZ.GRZŁKI - Klucz do grzałki 6/4" - WMD-16 (do wymienników w klasie ) KLUCZ.KRK - Klucz korka 6/4" - WMD-145 WIESZK.SP Wieszaki do wymiennika SP-180 (1kpl. - szt.) WIESZK.WMD Wieszaki do wymienników poziomych (1kpl. - szt.) 4 KTLG KSPEL 018/

43 NTTKI: KTLG KSPEL 018/ 4

44 Pompy ciepła 44 KTLG KSPEL 018/

45 Energooszczędne urządzenia wykorzystujące odnawialne źródła energii stają się standardem w technice grzewczej. Do tego typu urządzeń należą pompy ciepła, które pobierając ciepło z powietrza, wody lub gruntu pozwalają wykorzystać je do celów grzewczych. Ilość uzyskanej energii cieplnej jest kilkukrotnie większa od zużytej energii elektrycznej. Firma Kospel wykorzystując 5-letnie doświadczenie w produkcji urządzeń grzewczych uruchomiła produkcję pomp ciepła. Pierwszym krokiem w rozwoju tego segmentu rynku jest pompa ciepła przeznaczona do ogrzewania wody użytkowej. W opracowaniu są kolejne pompy o większych mocach przeznaczone do ogrzewania domów. KTLG KSPEL 018/ 45

46 Pompa ciepła c.w.u. HPI-4 Pompa ciepła HPI-4 służy do ogrzewania wody użytkowej przy wykorzystaniu energii zgromadzonej w otaczającym powietrzu. Może być podłączona do dowolnego zasobnika c.w.u. zarówno w modernizowanej jak i nowej instalacji. Zastosowanie Sprężarka o dużej wydajności Pompa HPI-4 wyposażona jest w sprężarkę rotacyjną o dużej wydajności, dzięki czemu osiąga moc grzewczą do ok. 4kW. dpowiednim miejscem montażu dla pompy ciepła HPI-4 jest pomieszczenie gospodarcze lub kotłownia. Pompa ciepła ogrzewając wodę może jednocześnie chłodzić oraz osuszać powietrze w pomieszczeniach, w których znajduje się wlot i wylot powietrza. Wielorzędowy parownik Parownik o dużej powierzchni wymiany ciepła jest kolejnym elementem, który zapewnia ponadprzeciętne parametry grzewcze. 00L ok.,5h 400L ok. 5h Szybki czas podgrzewania wody Duża moc i wysoki współczynnik CP pozwalają w sposób oszczędny podgrzewać wodę w czasie nawet o 0-50% krótszym od większości tego typu urządzeń dostępnych na rynku. rientacyjny czas nagrzewania wody C przy temp. powietrza 0 C wynosi: 00l - ok.,5h, 400l - ok. 5h. Skraplacz współosiowy W pompie zastosowano skraplacz współosiowy, który umożliwia bezpośrednie podgrzewanie wody użytkowej z maksymalną sprawnością. lata Filtr powietrza Ważnym elementem pompy jest filtr powietrza, który chroni parownik przed zanieczyszczeniami. Wydłuża to dodatkowo żywotność urządzenia i pozwala zachować wysoką sprawność podczas wieloletniej eksploatacji. 67 mm wlot powietrza Ø 00 mm wylot powietrza Ø 00 mm wyłącznik czujnik temperatury zasobnika SG wyjście przekaźnika (max 0,1 50V) do podłączenia urządzenia podrzędnego (np. grzałki) N wejście beznapięciowe urządzenia nadrzędnego (np. programator czasowy) przewód zasilający wlot wody G /4" wylot wody G /4" Moc grzewcza (wg EN 14511) CP (wg EN 14511) Regulacja temperatury wody Minimalna temperatura powietrza Przepływ powietrza dla 0/W5 dla 7/W5 dla 0/W45 dla 7/W45,7 kw,0 kw,4 kw,7 kw dla 0/W5,8 dla 7/W5,1 dla 0/W45, dla 7/W45, C 5 C 800m /h 690 mm 50 mm skropliny G /4" Ciśnienie znamionowe wody Maksymalna długość przewodów powietrznych (wlot + wylot, przy średnicy DN 00) 0,6MPa 10m Kod produktu HPI-4 HPI.FILTR.PL HPI.REGULTR.PL HPI.WIESZK.PL pis Pompa ciepła HPI Filtr kieszeniowy do pompy ciepła HPI - G 87x87x00/k Regulator temperaturowo-czasowy do pompy ciepła HPI Wieszak do pompy ciepła HPI 46 KTLG KSPEL 018/

47 NTTKI: KTLG KSPEL 018/ 47

48 Kolektory słoneczne 48 KTLG KSPEL 018/

49 Wzrost cen konwencjonalnych nośników energii oraz coraz szersza świadomość ekologiczna poparta różnymi formami dofinansowania odnawialnych źródeł energii sprawiły, że wykorzystanie energii słonecznej stało się bardzo popularne a kolektory słoneczne na dobre zagościły na dachach domów. Roczne natężenie promieniowania słonecznego na terenie Polski wynosi średnio 1000 kwh/m. W ciągu roku jest przeciętnie 1600 godzin słonecznych. Średnioroczna dzienna suma natężenia promieniowania słonecznego wynosi,7 kwh/m a w półroczu letnim (od kwietnia do września) nawet 4, kwh/m. W polskich warunkach klimatycznych kolektory słoneczne służą głównie do ogrzewania wody użytkowej. Instalacje solarne są projektowane i dobierane w taki sposób, aby średniorocznie zapewnić ok. 60% ciepłej wody ze słońca. W półroczu letnim pozwala to ograniczyć zużycie konwencjonalnych źródeł energii nawet o 90%! KTLG KSPEL 018/ 49

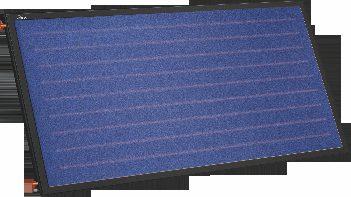

50 Kolektory słoneczne płaskie, harfowe KSH Kolektory słoneczne są sercem systemów solarnych służących do przygotowania ciepłej wody. Idealnie nadają się zarówno do niewielkich instalacji dla budownictwa jednorodzinnego, jak i do budowy dużych systemów, np. w obiektach użyteczności publicznej. Można je również stosować do ogrzewania wody w basenach kąpielowych oraz do wspomagania ogrzewania budynków. Wysokie parametry przetwarzania promieniowania słonecznego - współczynnik absorbcji 95%, emisji 5% - dzięki zastosowaniu absorbera pokrytego wysokoselektywną warstwą absorpcyjną eta plus firmy Blue Tec oraz hartowanej szyby solarnej o wysokiej przepuszczalności promieniowania słonecznego. Doskonały przekaz energii cieplnej do systemu grzewczego dzięki zastosowaniu ultradźwiękowej technologii łączenia blachy absorbera z systemem rurek miedzianych. Zwarta wannowa obudowa wykonana z blachy aluminiowej malowanej proszkowo zapewnia wysoką szczelność i gwarantuje wieloletnią eksploatację. Zminimalizowane straty ciepła do otoczenia dzięki najwyższej jakości izolacji termicznej z zagęszczonej skalnej wełny mineralnej. Specjalnie skonstruowane zestawy montażowe wykonane ze stali nierdzewnej i aluminium zapewniające szybki i pewny montaż na dachach o różnych kątach nachylenia. Wszystkie elementy kolektora wykonane są z trwałych materiałów (miedź, aluminium) w sposób odpowiadający najwyższym normom jakościowym, dzięki czemu kolektory objęte są 10-letnią gwarancją. szyba solarna absorber pokryty wysokoselektywną powłoką Blue Tec eta plus rurki miedziane wełna mineralna obudowa wannowa z aluminium Typ Kolektora KSH-,0 KSH.-,0 KSH-, KSH.-, Wys./Szer./Gł. mm 119 x 107 x x 107 x 90 Masa kg 6,5 41,8 Powierzchnia Rodzaj absorbera Powierzchnia absorbera Powierzchnia czynna absorbera (apertury) Sprawność przy zerowych stratach Współczynnik strat ciepła Współczynnik zależności strat ciepła od temperatury Współczynnik kąta padania bjętość płynu Max ciśnienie robocze Przepływ min - max Średnica przyłączy m,7,6 blacha miedziana blacha aluminiowa blacha miedziana blacha aluminiowa pokryta wysokoselektywną powłoką eta plus firmy BlueTec, 9 rurek miedzianych zgrzewanych ultradźwiękowo m,00,0 m 1,98,7 0,75 0,7 W/ (m K) 4,,57 W/ (m K ) 0,0 0,05 0,9 dm 1,1 1,4 MPa 0,6 dm / min mm 1-4 R18 Kod produktu KSH-,0 KSH.-,0 KSH-,0.H (do montażu poziomego) KSH.-,0.H (do montażu poziomego) KSH-, KSH.-, * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. 50 KTLG KSPEL 018/

51 Zestawy solarne Zestawy solarne z kolektorami KSH-,0 Kod produktu - opis dla - osób ZSH-/50 - kolektory KSH-,0; wymiennik SB-50; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 18 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownica, płyn solarny 0 litrów dla 4 osób ZSH- - j.w. bez wymiennika c.w.u. ZSH-/00 - kolektory KSH-,0; wymiennik SB-00; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 5 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownice, płyn solarny 0 litrów ZSH- - j.w. bez wymiennika c.w.u. Zestawy solarne z kolektorami KSH.-,0 Kod produktu - opis dla - osób ZSH.-/50 - kolektory KSH.-,0; wymiennik SB-50; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 18 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownica, płyn solarny 0 litrów dla 4 osób ZSH.- - j.w. bez wymiennika c.w.u. ZSH.-/00 - kolektory KSH.-,0; wymiennik SB-00; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 5 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownice, płyn solarny 0 litrów ZSH.- - j.w. bez wymiennika c.w.u. Zestawy solarne z kolektorami KSH-, Kod produktu - opis dla 4 osób ZSH-x,/00 - kolektory KSH-,; wymiennik SB-00; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 5 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownica, płyn solarny 0 litrów dla 6 osób ZSH-x, - j.w. bez wymiennika c.w.u. ZSH-x,/400 - kolektory KSH-,; wymiennik SB-400; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 5 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownice, płyn solarny 0 litrów ZSH-x, - j.w. bez wymiennika c.w.u. Zestawy solarne z kolektorami KSH.-, Kod produktu - opis dla 4 osób ZSH.-x,/00 - kolektory KSH.-,; wymiennik SB-00; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 5 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownica, płyn solarny 0 litrów dla 6 osób ZSH.-x, - j.w. bez wymiennika c.w.u. ZSH.-x,/400 - kolektory KSH.-,; wymiennik SB-400; sterownik solarny; grupa pompowa dwudrogowa; naczynie wzbiorcze 5 litrów z zestawem przyłączeniowym; system przyłączeniowy dla kolektorów, maskownice, płyn solarny 0 litrów ZSH.-x, - j.w. bez wymiennika c.w.u. Uwaga! Do każdego zestawu solarnego należy dobrać odpowiedni zestaw do montażu kolektorów na dachu. KTLG KSPEL 018/ 51

52 Zestawy do montażu, systemy przyłączeniowe Zestawy do montażu kolektorów pionowych na dachu Kod produktu - opis ZMB-1 (1 kolektor; dach skośny; blacho-dachówka, papa) ZMB- ( kolektory; dach skośny; blacho-dachówka, papa) ZMB- ( kolektory; dach skośny; blacho-dachówka, papa) ZMB-4 (4 kolektory; dach skośny; blacho-dachówka, papa) ZMB-5 (5 kolektorów; dach skośny; blacho-dachówka, papa) ZMD-1 (1 kolektor; dach skośny; dachówka) ZMD- ( kolektory; dach skośny; dachówka) ZMD- ( kolektory; dach skośny; dachówka) ZMD-4 (4 kolektory; dach skośny; dachówka) ZMD-5 (5 kolektorów; dach skośny; dachówka) ZMP-1 (1 kolektor; powierzchnia płaska) ZMP- ( kolektory; powierzchnia płaska) ZMP- ( kolektory; powierzchnia płaska) ZMP-4 (4 kolektory; powierzchnia płaska) ZMP-5 (5 kolektorów; powierzchnia płaska) ZMS-1 (1 kolektor,0; ściana pionowa) ZMS- ( kolektory,0; ściana pionowa) ZMS- ( kolektory,0; ściana pionowa) ZMS-4 (4 kolektory,0; ściana pionowa) ZMS-5 (5 kolektorów,0; ściana pionowa) ZMSi-1 (1 kolektor,; ściana pionowa) ZMSi- ( kolektory,; ściana pionowa) ZMSi- ( kolektory,; ściana pionowa) ZMSi-4 (4 kolektory,; ściana pionowa) ZMSi-5 (5 kolektorów,; ściana pionowa) Zestawy do montażu kolektorów poziomych na dachu Kod produktu - opis ZMB-1.H (1 kolektor; dach skośny; blacho-dachówka, papa) ZMB-.H ( kolektory; dach skośny; blacho-dachówka, papa) ZMB-.H ( kolektory; dach skośny; blacho-dachówka, papa) ZMD-1.H (1 kolektor; dach skośny; dachówka) ZMD-.H ( kolektory; dach skośny; dachówka) ZMD-.H ( kolektory; dach skośny; dachówka) ZMP-1.H (1 kolektor; powierzchnia płaska) ZMP-.H ( kolektory; powierzchnia płaska) ZMP-.H ( kolektory; powierzchnia płaska) ZMS-1.H (1 kolektor; ściana pionowa) ZMS-.H ( kolektory; ściana pionowa) ZMS-.H ( kolektory; ściana pionowa) Systemy przyłączeniowe dla kolektorów montowanych w układzie pionowym Kod produktu - opis ZPH-1 (do 1 kolektora KSH) ZPH- (do kolektorów KSH) ZPH- (do kolektorów KSH) ZPH-4 (do 4 kolektorów KSH) ZPH-5 (do 5 kolektorów KSH) Systemy przyłączeniowe dla kolektorów montowanych w układzie poziomym Kod produktu - opis ZPH-1.H (do 1 kolektora KSH-,0.H lub KSH.-,0.H) ZPH-.H (do kolektorów KSH-,0.H lub KSH.-,0.H) ZPH-.H (do kolektorów KSH-,0.H lub KSH.-,0.H) 5 KTLG KSPEL 018/

53 kcesoria do systemów solarnych Kod produktu - opis CZUJNIK.SLRNY.KL.PL - Czujnik temperatury do kolektora (SolarCompT101, Tech) CZUJNIK.SLRNY.WYM.PL - Czujnik temperatury do wymiennika (SolarCompT1001, Tech) GPD.-1.UPM Grupa pompowa dwudrogowa -1l/min z pompą UPM.5-75 GPD.8-8.UPM Grupa pompowa dwudrogowa 8-8l/min z pompą UPM.5-75 MSK.H.PL - Maskownica, MSK.H do kolektorów,0h - poziomych MSK-,0.PL - Maskownica MSK do kolektorów,0m MSK-..PL - Maskownica MSK do kolektorów,m NWS.18.PL - Naczynie wzbiorcze solarne 18 litrów NWS.5.PL - Naczynie wzbiorcze solarne 5 litrów NWS.5.PL - Naczynie wzbiorcze solarne 5 litrów NWS.ZESTW.PL - Zestaw mocujący do naczynia wzbiorczego solarnego (wieszak, zawór stopowy, wąż do podłączenia) PŁYN.SLRNY.PL - Płyn do instalacji solarnych 0 litrów REGULTR.TECH.ST-40N.PWM.PL - Regulator solarny Tech ST-40N.PWM WĄŻ.FLWNY.TULIN-1,5M.PL - Wąż falowany w otulinie DN16/1,5m/GW/4" ZWÓR.SL.VC401.PL - Zawór trójdrożny Honeywell VCZMH6000 z siłownikiem VC401ZZ00 ZMB.UCHWYT.PL - Kompletny uchwyt mocujący ZMB (wkręt dwugwint, płytka mocująca, śruba mocująca uchwyt z profilem wielorowkowym) ZMD.UCHWYT.PL - Kompletny uchwyt mocujący ZMD (uchwyt mocujący do łaty dachowej, śruba mocująca uchwyt z profilem wielorowkowym) Poglądowy schemat instalacji solarnej Wskazówka! Zastosowanie dodatkowego podgrzewacza przepływowego ze sterowaniem elektronicznym pozwoli w razie potrzeby dogrzewać wodę z wymiennika c.w.u. Takie sytuacje mogą się zdarzyć podczas dłuższego zachmurzenia lub przy zwiększonym poborze ciepłej wody. Wskazówka! Woda w wymienniku c.w.u. podłączonym do instalacji solarnej może osiągać temperaturę nawet powyżej 80 C. Dlatego w celu zapewnienia ochrony przed poparzeniem i bardziej racjonalnego wykorzystania zgromadzonej ilości gorącej wody należy zastosować zawór mieszający, który stabilizuje temperaturę wody na żądanym poziomie. Kolektory słoneczne Sterownik solarny Kocioł c.o. (np. kocioł elektryczny EKC.MN) Grupa pompowa z naczyniem przeponowym Wymiennik solarny KTLG KSPEL 018/ 5

54 Elektryczne kotły c.o. 54 KTLG KSPEL 018/

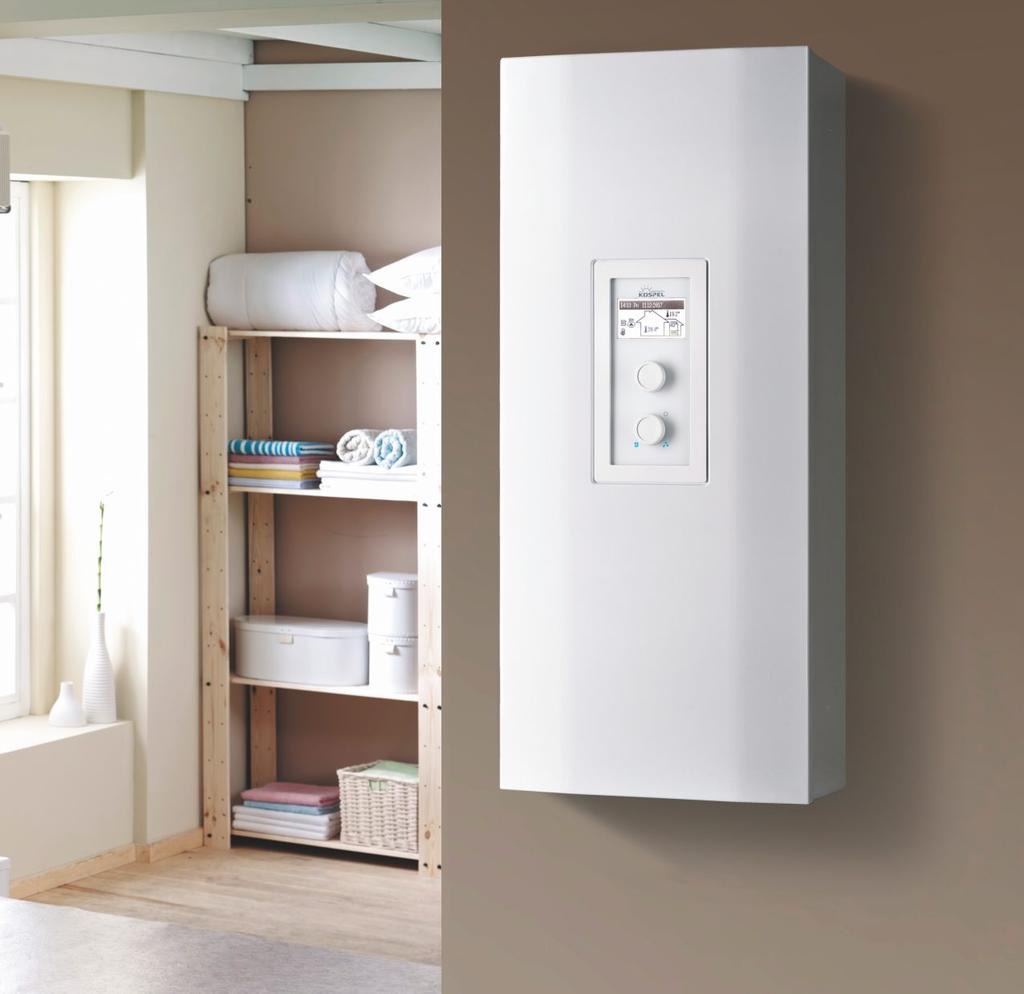

55 Kotły elektryczne są nowoczesnym, komfortowym, bezpiecznym i ekologicznym źródłem ciepła. Doskonale nadają się do ogrzewania budynków oddalonych od sieci gazowej. Są również idealnym rozwiązaniem w budownictwie energooszczędnym. Ich instalacja jest niedroga, nie wymagają przyłącza gazowego, budowy komina, kotłowni ani pomieszczeń na składowanie opału, wystarczy tylko przyłącze elektryczne. Zastosowanie sterowania pogodowego wpływa na wysoki komfort cieplny i bezobsługową pracę, co przy sprawności kotła na poziomie 99,4% (sprawność rzeczywista) zapewnia energooszczędną eksploatację. Kotły elektryczne są też często stosowane do wspomagania ogrzewania domów, gdzie głównym źródłem ciepła jest kominek lub kocioł na paliwo stałe. Przy zachowaniu niewielkich kosztów eksploatacji pozwalają zapewnić wyższy komfort użytkowania oraz pewność, że podczas nieobecności użytkowników w domu będzie zachowana temperatura przeciwzamrożeniowa. Są niewielkimi urządzeniami o estetycznym wyglądzie, które można łatwo zainstalować praktycznie w dowolnym pomieszczeniu. KTLG KSPEL 018/ 55

56 Ile kosztuje ogrzewanie kotłem elektrycznym? Koszty ogrzewania zależą od szeregu czynników. Sama cena energii jest tyko jednym z nich i to nie najważniejszym. Warto wiedzieć co należy zrobić, żeby nawet kilkukrotnie ograniczyć koszty ogrzewania. Największy wpływ na obniżenie kosztów ogrzewania ma technologia wykonania budynku. rientacyjne zapotrzebowanie na energię użytkową na potrzeby ogrzewania i wentylacji prezentuje poniższa tabela: Budynek stary - słaba izolacja cieplna Budynek po termomodernizacji Budynek nowy - dobra izolacja cieplna znacza to, że na ogrzewanie starego budynku ze słabą izolacja cieplną o pow. 150m trzeba zużyć nawet ponad kwh energii rocznie. Wykonanie termomodernizacji (ocieplenie ścian, dachu, stropu oraz wymiana okien i drzwi) pozwoli ograniczyć zużycie już tylko do kWh rocznie. Dom o tej samej powierzchni zbudowany zgodnie z najnowszymi normami, wyposażony w rekuperację potrzebuje jedynie 5.50kWh rocznie. Podgrzewanie wody użytkowej Można przyjąć, że zużycie ciepłej wody przez 4-osobową rodzinę wynosi ok. 6m miesięcznie, o o a do podgrzania 1m (od 10 C do 40 C) potrzeba ok 5kWh. Zatem rocznie na podgrzanie wody potrzeba.500 kwh energii, po uwzględnieniu strat zbiornika i instalacji będzie to ok..00kwh. Taryfa energetyczna Zapotrzebowanie na energię użytkową do ogrzewania i wentylacji ok. 00 kwh/m /rok ok. 70 kwh/m /rok ok. 5 kwh/m /rok Koszty ogrzewania zależą również od odpowiedniego doboru taryfy opłat za energię elektryczną. W zależności od sprzedawcy energii stawki opłat są zróżnicowane. Średnio w Polsce wg cen z 018 roku w taryfie całodobowej G11 koszt 1kWh wynosi 0,55zł. Do celów grzewczych generalnie najlepiej wybrać taryfę G1 lub G1w (weekendową). W przypadku taryfy G1 z tańszej energii można korzystać w godz. :00-6:00 i 1:00-15:00, czyli przez 4% czasu, co daje średnią cenę za 1 kwh w wysokości 0,49zł. W celu optymalnego wykorzystania tańszej taryfy należy zainstalować bufor akumulacji ciepła, dzięki czemu średnia cena 1 kwh może spaść nawet do 0,zł. kumulacyjny system grzewczy Zastosowanie kotła elektrycznego z buforem do akumulacji ciepła zapewnia komfortowe i niedrogie ogrzewanie, przy stosunkowo niewysokich kosztach inwestycji. Na ogrzewanie dobrze ocieplonego domu oraz wody dla 4-osobowej rodziny potrzeba ok kwh energii, co przy wykorzystaniu taryfy G1 będzie kosztowało zł rocznie. W przypadku nowego domu będzie to tylko kwh energii, czyli zaledwie.800 zł rocznie! Uwaga! Do ogrzewania domu o pow. 150m (zapotrzebowanie na moc cieplną ok 6kW), w przypadku ogrzewania podłogowego należy dobrać bufor o pojemności co najmniej 500l i kocioł o mocy 18kW a w przypadku ogrzewania grzejnikowego (55/45 C) bufor 800l i kocioł 4kW. Bufor c.o. do akumulacji ciepła Przy uwzględnieniu powyższych założeń całkowite roczne zużycie energii do ogrzewania nowego domu i wody dla 4-osobowej rodziny wynosi kwh, co przy wykorzystaniu kotła elektrycznego i bufora w taryfie G1 daje koszt.800 zł. Natomiast dla domu po termomodernizacji roczne zużycie energii wynosi kwh, co daje koszt zł. Uwaga! Do ogrzewania domu o pow. ok. 150m i zapotrzebowaniu na moc cieplną ok. 6kW w celu maksymalnego wykorzystania taryfy G1 przy zastosowaniu ogrzewania podłogowego należy dobrać kocioł o mocy co najmniej 18kW i bufor o pojemności co najmniej 500l. Przy ogrzewaniu grzejnikowym o temperaturach o projektowych 55/45 C warto rozważyć zastosowanie zbiornika buforowego o pojemności co najmniej 800 litrów i kotła o mocy 4kW. Podstawowe zasady energooszczędnego ogrzewania 1. dpowiednie sterowanie pracą instalacji ograniczanie temperatury w pomieszczeniach, podczas gdy mieszkańców nie ma w domu oraz zastosowanie sterowania pogodowego mogą dać nawet ponad 0% oszczędności zużycia energii.. Nie należy przegrzewać pomieszczeń - każdy 0 1 C więcej to o 6% wyższe koszty ogrzewania.. Nie należy zasłaniać grzejników. 4. Czujniki temperatury i termostaty należy umieszczać w miejscach, gdzie nie są narażone na przypadkowe oziębianie (przeciągi) ani ogrzewanie (np. przez promienie słoneczne). 5. Prawidłowe wietrzenie pomieszczeń polegające na krótkotrwałym otwarciu okien na pełną szerokość przy jednoczesnym zamknięciu zaworów termostatycznych, co pozwala na wymianę powietrza na świeże bez nadmiernego wychładzania pomieszczeń. Nowy dom 150m Dom po termomodernizacji150m zużycie energii c.o. 5 kwh/m /rok = 5.50 kwh/rok zł.800 zł zużycie energii c.w.u. 4 osoby - 7m /rok =.00 kwh/rok zł zużycie energii c.o. 70 kwh/m /rok = kwh/rok zł zł.400 zł zużycie energii c.w.u. 4 osoby - 7m /rok =.00 kwh/rok zł zł Kominek (80%) + taryfa G1 (0%) z buforem Taryfa G1 z buforem Taryfa G1 Taryfa G11 Kominek (80%) + taryfa G1 (0%) z buforem Taryfa G1 z buforem Taryfa G1 Taryfa G11 56 KTLG KSPEL 018/1

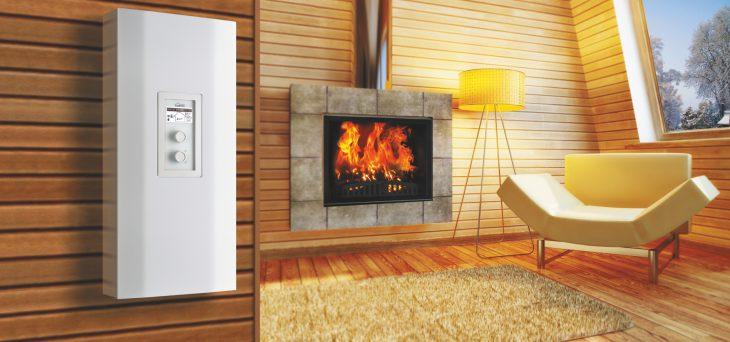

57 Współpraca kotła elektrycznego z kominkiem lub kotłem na paliwo stałe Zastosowanie paliwa stałego jest obecnie najtańsze w eksploatacji, jednak mało komfortowe. W przypadku kominka, jak i kotła stałopalnego należy pamiętać o systematycznym uzupełnianiu paliwa oraz czyszczeniu urządzeń. Kolejną niedogodnością jest brak możliwości pozostawienia kotłowni bez nadzoru, a dłuższy wyjazd np. na ferie wiąże się z ryzykiem zamarznięcia instalacji zł zł zł zł 000 zł 000 zł zł 0,00 zł Drewno kominkowe (buk) Kominek + kocioł elektryczny z buforem Te problemy eliminuje kocioł elektryczny, który będzie wspomagał ogrzewanie w chwilach, gdy z różnych przyczyn nie ma możliwości uzupełnienia opału. W pełni automatycznie będzie załączał się tylko, gdy np. w godzinach porannych wygaśnie ogień w kominku. Gdy wszyscy domownicy wyjadą - będzie podtrzymywał temperaturę przeciwzamrożeniową. Taryfa G1 z buforem Gaz płynny (propan) lej opałowy Instalacja kotła elektrycznego wiąże się z niewielkimi nakładami inwestycyjnymi, zdecydowanie niższymi niż w przypadku kotłów gazowych czy olejowych. Jednocześnie zużycie energii elektrycznej będzie niewielkie. Wykres prezentuje porównanie kosztów ogrzewania dla budynku wolnostojącego o powierzchni 150 m, w którym roczne zapotrzebowanie na energię do ogrzewania i podgrzewania c.w.u. wynosi kwh/rok. Przy obliczeniach przyjęto, że kocioł elektryczny będzie pracował jako wspomaganie, średnio przez 0% czasu w sezonie grzewczym. Widać wyraźnie, że zastosowanie kotła elektrycznego w połączeniu z kominkiem lub kotłem węglowym tylko nieznacznie podnosi koszty eksploatacji. Natomiast korzyści płynące ze zdecydowanie większego komfortu obsługi całego systemu są ogromne. Porównanie kosztów ogrzewania różnymi źródłami energii (opracowanie własne, średnie ceny w Polsce, ). Dlaczego warto ogrzewać się kotłem elektrycznym? Idealny w domach dobrze docieplonych Współpracuje z kotłem stałopalnym lub z kominkiem Idealny tam, gdzie nie ma gazu Czyste powietrze Bezpieczny w eksploatacji Komfortowy w obsłudze Niskie koszty instalacji Niskie koszty obsługi serwisowej Estetyka i łatwość montażu GZ KTLG KSPEL 018/ 57

58 Elektryczne kotły c.o. EKC.LN EKC.L Kotły z uproszczonym sterowaniem o Panel sterowania umożliwia regulację temperatury wody w obiegu c.o. w zakresie 0-85 C oraz automatycznie moduluje moc grzałek w zależności od chwilowego zapotrzebowania na ciepło w ogrzewanych pomieszczeniach. Kocioł może współpracować z dowolną instalacją c.o. oraz z wymiennikiem c.w.u. Wyposażony jest w przeponowe naczynie wzbiorcze o pojemności 5 litrów oraz w niezbędną armaturę zabezpieczającą, (wersja EKC.L nie posiada naczynia przeponowego). Przy współpracy z wymiennikiem c.w.u. możliwa jest regulacja temperatury wody oraz załączanie pompy cyrkulacyjnej zgodnie z ustawionymi programami dobowymi i tygodniowymi. Do współpracy z wymiennikiem c.w.u. potrzebne jest zastosowanie zaworu dzielącego trójdrogowego z siłownikiem (np. ZWÓR.KT. VC601 lub ZWÓR.KT.SPST) oraz czujnika temperatury WE-019/01. W celu zapewnienia energooszczędnej eksploatacji zalecane jest zastosowanie dodatkowego regulatora temperatury pokojowej miejsce wprowadzenia elektrycznego przewodu przyłączeniowego lata króćce Gw /4" (rozstaw ~159 mm) 16 5 EKC.LN 191 EKC.L 74 przyłącze wlotowe przyłącze wylotowe Klasa efektywności energetycznej Wersja EKC.LN - z naczyniem przeponowym Kod produktu Moc znamionowa Zasilanie Nominalny pobór prądu () EKC.LN - 04/06/08 Wyposażenie dodatkowe Kod produktu CZUJNIK WE-019/01 pis 4/6/8 kw czujnik temperatury wody w wymienniku c.w.u. ZWÓR.KT.VC601 zawór dzielący trójdrogowy z siłownikiem - /4" Minimalny przekrój przewodów (mm ) 0V~ 17,4/6,1/4,8 x,5/4/6 400V ~ 5,8/8,7/11,6 5 x,5/,5/,5 EKC.LN - 1/16/0/4 1/16/0/4 kw 400V ~ x 17,4/,1/8,8/4,6 5 x,5/4/4/6 Wersja EKC.L - bez naczynia przeponowego Kod produktu Moc znamionowa Zasilanie Nominalny pobór prądu () EKC.L - 04/06/08 4/6/8 kw Minimalny przekrój przewodów (mm ) 0V~ 17,4/6,1/4,8 x,5/4/6 400V ~ 5,8/8,7/11,6 5 x,5/,5/,5 EKC.L - 1/16/0/4 1/16/0/4 kw 400V ~ x 17,4/,1/8,8/4,6 5 x,5/4/4/6 58 KTLG KSPEL 018/

59 Elektryczne kotły c.o. EKC.MN EKC.M Kotły ze sterowaniem pogodowym Sterownik pogodowy dzięki automatycznej reakcji na zmiany temperatury zewnętrznej zapewnia najbardziej energooszczędną eksploatację kotła. Sterownik umożliwia zaprogramowanie temperatury w ogrzewanych pomieszczeniach w cyklu dobowym i tygodniowym. Przy współpracy z wymiennikiem c.w.u. umożliwia ustawienie temperatury wody oraz załączanie pompy cyrkulacyjnej zgodnie z ustawionymi programami dobowymi i tygodniowymi. Kocioł może współpracować z dowolną instalacją c.o. oraz z wymiennikiem c.w.u. Wyposażony jest w przeponowe naczynie wzbiorcze o pojemności 5 litrów oraz w niezbędną armaturę zabezpieczającą, (wersja EKC.M nie posiada naczynia przeponowego). Do współpracy z wymiennikiem c.w.u. potrzebne jest zastosowanie zaworu dzielącego trójdrogowego z siłownikiem (np. ZWÓR.KT. VC601 lub ZWÓR.KT.SPST) oraz czujnika temperatury WE-019/01. Kocioł przy zastosowaniu odpowiednich modułów (patrz wyposażenie dodatkowe) może współpracować z buforem c.o. Taki system dzięki akumulacji ciepła podczas tanich taryf energetycznych zapewnia najmniejsze koszty ogrzewania miejsce wprowadzenia elektrycznego przewodu przyłączeniowego lata króćce Gw /4" (rozstaw ~159 mm) 16 5 EKC.MN EKC.M przyłącze wlotowe przyłącze wylotowe Klasa efektywności energetycznej Wersja EKC.MN - z naczyniem przeponowym Kod produktu Moc znamionowa Zasilanie Nominalny pobór prądu () EKC.MN - 04/06/08 Wyposażenie dodatkowe Kod produktu C.MI C.PS C.MG C.MW CZUJNIK WE-019/01 4/6/8 kw Moduł internetowy C.MI umożliwia zdalne sterowanie pracą kotła przez internet za pomocą komputera, tabletu lub smartfona. Sterowanie odbywa się przez przeglądarkę internetową, zapewniającą łatwą i intuicyjną obsługę oraz wykorzystanie wszystkich zaawansowanych funkcji sterownika M Centrala sterująca C.PS umożliwia sterowanie pracą kotła przy pomocy ekranu dotykowego 5,7" oraz zdalną regulację przez internet za pomocą komputera, tabletu lub smartfona. Sterowanie odbywa się przez przeglądarkę internetową zapewniającą łatwą i intuicyjną obsługę oraz wykorzystanie wszystkich zaawansowanych funkcji sterownika M Moduł C.MG po podłączeniu do modułu C.MI lub centrali C.PS oraz -drogowego zaworu mieszającego z siłownikiem, umożliwia sterowanie pracą dodatkowego obiegu grzewczego (np. ogrzewania podłogowego lub rozładowania bufora c.o.). System może obsługiwać nawet 4 obiegi grzewcze (4 moduły C.MG). W komplecie znajduje się czujnik temperatury WE-019/01. Moduł C.MW po podłączeniu do modułu C.MI lub centrali C.PS umożliwia zdalne sterowanie załączaniem domowego urządzenia elektrycznego. Umożliwia stworzenie tzw. domu inteligentnego. czujnik temperatury dodatkowego obiegu grzewczego lub czujnik temperatury wody w wymienniku c.w.u. ZWÓR.KT.VC601 zawór dzielący trójdrogowy z siłownikiem - /4" pis Minimalny przekrój przewodów (mm ) 0V~ 17,4/6,1/4,8 x,5/4/6 400V ~ 5,8/8,7/11,6 5 x,5/,5/,5 EKC.MN - 1/16/0/4 1/16/0/4 kw 400V ~ x 17,4/,1/8,8/4,6 5 x,5/4/4/6 Wersja EKC.M - bez naczynia przeponowego Kod produktu Moc znamionowa Zasilanie Nominalny pobór prądu () EKC.M - 04/06/08 4/6/8 kw Minimalny przekrój przewodów (mm ) 0V~ 17,4/6,1/4,8 x,5/4/6 400V ~ 5,8/8,7/11,6 5 x,5/,5/,5 EKC.M - 1/16/0/4 1/16/0/4 kw 400V ~ x 17,4/,1/8,8/4,6 5 x,5/4/4/6 KTLG KSPEL 018/ 59

60 Elektryczne kotły c.o. EKD.M Kotły dwufunkcyjne ze sterownikiem pogodowym i wbudowanym zasobnikiem c.w.u. Cała kotłownia zintegrowana w jednej obudowie zawiera kocioł c.o. ze sterowaniem pogodowym, zasobnik ciepłej wody o poj. 10l, przeponowe naczynia wzbiorcze c.o. i c.w.u. oraz pozostałą niezbędną armaturę. Zajmuje niedużo miejsca, jest estetyczny i łatwy w montażu. Sterownik pogodowy dzięki automatycznej reakcji na zmiany temperatury zewnętrznej zapewnia najbardziej energooszczędną eksploatację kotła. Sterownik umożliwia zaprogramowanie temperatury w ogrzewanych pomieszczeniach w cyklu dobowym i tygodniowym. Przy współpracy z wymiennikiem c.w.u. umożliwia ustawienie temperatury wody oraz załączanie pompy cyrkulacyjnej zgodnie z ustawionymi programami dobowymi i tygodniowymi. Kocioł przy zastosowaniu odpowiednich modułów (patrz wyposażenie dodatkowe) może współpracować z buforem c.o. Taki system dzięki akumulacji ciepła podczas tanich taryf energetycznych zapewnia najmniejsze koszty ogrzewania C C miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wlotowe c.w.u. Gw /4" przyłącze wylotowe c.w.u. Gw /4" cyrkulacja c.w.u. Gw /4" zasilanie wężownicy z zewnętrznego źródła ciepła Gw /4" przyłącze wlotowe c.o. Gw /4" przyłącze wylotowe c.o. Gw /4" Klasa efektywności energetycznej 5 lat lata ZBIRNIK Model EKD.M - kotły dwufunkcyjne ze sterownikiem pogodowym Kod produktu EKD.M - 04/06/08 Moc znamionowa / zasilanie 4/6/8 kw Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) 0V~ 17,4/6,1/4,8 x,5/4/6 400V ~ 5,8/8,7/11,6 5 x,5/,5/,5 Czas nagrzewania wymiennika c.w.u. Δt 40 C (min.) Model anody 107/7/54 MW.660 EKD.M - 1/16/0/4 1/16/0/4 kw / 400V ~ x 17,4/,1/8,8/4,6 5 x,5/4/4/6 6/9/4/18 MW.660 Wyposażenie dodatkowe Kod produktu C.MI C.PS C.MG pis Moduł internetowy C.MI umożliwia zdalne sterowanie pracą kotła przez internet za pomocą komputera, tabletu lub smartfona. Sterowanie odbywa się przez przeglądarkę internetową, zapewniającą łatwą i intuicyjną obsługę oraz wykorzystanie wszystkich zaawansowanych funkcji sterownika M Centrala sterująca C.PS umożliwia sterowanie pracą kotła przy pomocy ekranu dotykowego 5,7" oraz zdalną regulację przez internet za pomocą komputera, tabletu lub smartfona. Sterowanie odbywa się przez przeglądarkę internetową zapewniającą łatwą i intuicyjną obsługę oraz wykorzystanie wszystkich zaawansowanych funkcji sterownika M Moduł C.MG po podłączeniu do modułu C.MI lub centrali C.PS oraz -drogowego zaworu mieszającego z siłownikiem, umożliwia sterowanie pracą dodatkowego obiegu grzewczego (np. ogrzewania podłogowego lub rozładowania bufora c.o.). System może obsługiwać nawet 4 obiegi grzewcze (4 moduły C.MG). W komplecie znajduje się czujnik temperatury WE-019/01. Moduł C.MW po podłączeniu do modułu C.MI lub centrali C.PS umożliwia zdalne sterowanie załączaniem domowego urządzenia C.MW elektrycznego. Umożliwia stworzenie tzw. domu inteligentnego. * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. 60 KTLG KSPEL 018/

61 Elektryczne kotły c.o. EKC.T EKC.TM Kotły dużej mocy Wersja EKC.T - kocioł dużej mocy do współpracy z instalacją c.o. oraz z wymiennikiem c.w.u. Wersja EKC.TM - kocioł ze sterowaniem pogodowym, dużej mocy, umożliwiający współpracę z jednym lub dwoma obiegami c.o. oraz z wymiennikiem c.w.u. Możliwość łączenia w kaskady, w takim układzie należy zastosować kocioł EKC.TM (nadrzędny) i kotły EKC.T (podrzędne), Regulacja temperatury wody w instalacji c.o. w zakresie od 40 C do 85 C. Kotły dużej mocy wyposażone są w zespoły grzejne, co zmniejsza obciążenie grzałek i zapewnia ich wysoką trwałość, W celu zapewnienia energooszczędnej eksploatacji, do sterowania kotem EKC.T zalecane jest zastosowanie dodatkowego regulatora temperatury pokojowej. Kocioł może współpracować z instalacją c.o. i z wymiennikiem c.w.u. Do współpracy z wymiennikiem c.w.u. potrzebne jest zastosowanie zaworu dzielącego trójdrogowego z siłownikiem oraz czujnika temperatury WE lata 50 króćce Gw 1" 197 (rozstaw ~50 mm) EKC.T EKC.TM miejsce wprowadzenia elektrycznego przewodu przyłączeniowego przyłącze wlotowe 55 przyłącze wylotowe Klasa efektywności energetycznej Modele EKC.T - kotły dużej mocy w wersji podstawowej Kod produktu Moc / zasilanie Nominalny pobór prądu () Modele EKC.TM - kotły dużej mocy ze sterowaniem pogodowym Minimalny przekrój przewodów (mm ) EKC.T-0 0kW /400V N~ x4, 5x10 EKC.T-6 6kW /400V N~ x5 5x10 EKC.T-4 4kW /400V N~ x60,6 5x10 EKC.T-48 48/kW /400V N~ x69, 5x16 Uwaga! Kotły EKC.T należy dodatkowo wyposażyć w sterownik temperatury oraz w przypadku współpracy z zasobnikiem w zawór -drogowy i czujnik temperatury WE-008 Kod produktu Moc / zasilanie Nominalny pobór prądu () Minimalny przekrój przewodów (mm ) EKC.TM-0 0kW /400V N~ x4, 5x10 EKC.TM-6 6kW /400V N~ x5 5x10 EKC.TM-4 4kW /400V N~ x60,6 5x10 EKC.TM-48 48/kW /400V N~ x69, 5x16 Uwaga! Kotły EKC.TM w przypadku współpracy z zasobnikiem należy dodatkowo wyposażyć w zawór -drogowy i czujnik temperatury WE-008 Wyposażenie dodatkowe / ceny katalogowe Kod produktu CZUJNIK.WE-008 pis Czujnik temperatury WE-008 do kotłów EKC.T i EKC.TM (do pomiaru temperatury w zasobniku c.w.u.) KTLG KSPEL 018/ 61

62 Promienniki podczewieni IH GoldSun Promienniki dają przyjemne ciepło podobnie jak promienie słoneczne. Idealnie nadają się do montażu na tarasach, otwartych przestrzeniach, halach, warsztatach itp. lata Ekonomiczne źródło ciepła Promienniki nie ogrzewają powietrza - cała emitowana przez urządzenie energia ogrzewa bezpośrednio osoby oraz przedmioty. Przyjemne ciepło jest odczuwane natychmiast (już po 1 sekundzie) po załączeniu urządzenia. Najwyższa jakość Zastosowanie halogenowej lampy kwarcowej Dr Fischer o żywotności 7000 godzin. Trwałe materiały - aluminium i stal szlachetna zapewniają odporność na zewnętrzne warunki atmosferyczne. Stopień ochrony IP55 Możliwość montażu zewnętrznego ,5 kw - 8m,0 kw - 10m,5m 155 rientacyjna powierzchnia ogrzewania Kod produktu Moc znamionowa / zasilanie Wymiary Nominalny pobór prądu () IH-1,5.GLDSUN 1,5kW / 0V~ 500 x 119 x 11 6,5 IH-,0.GLDSUN,0kW / 0V~ 500 x 119 x 11 8,69 * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. 6 KTLG KSPEL 018/

63 Magnetyzery Zastosowanie MG 1/" MG /4" MG 1" MG 1/" Magnetyzer MG 1/" Zapobiegają osadzaniu się kamienia kotłowego w instalacjach wodnych. Pracują bezobsługowo i bez kosztów eksploatacji. MG /4" Magnetyzer MG /4" Magnetyzery, dzięki silnemu i odpowiednio ukierunkowanemu polu magnetycznemu nie dopuszczają do wytrącania się kamienia kotłowego. Powodują też wypłukiwanie powstałych już osadów i przyczyniają się nawet do całkowitego oczyszczenia instalacji. Magnetyzer MG 1" Korzyści z zastosowania magnetyzerów: dłuższa żywotność urządzeń i instalacji mających kontakt z wodą, brak osadów i nacieków na urządzeniach sanitarnych, a także naczyniach, woda pitna nie jest pozbawiona naturalnych związków mineralnych. MG 1" rura magnesy stałe pole magnetyczne obudowa Model Wydajność ( l/h ) Wymiary MG 1/" x 41 MG /4" x 41 MG 1" x 8 KTLG KSPEL 018/ 6

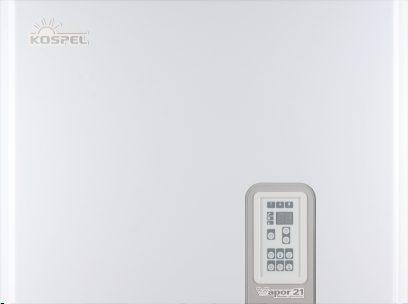

64 Wytwornice pary VPR Wytwornice pary idealne do łaźni domowych oraz nowoczesnych ośrodków SP Zakres mocy od kw do 1 kw ( modele - każdy z regulacją poziomów mocy), istnieje możliwość połączenia kaskadowego pozwalającego uzyskać moc nawet ponad 100 kw. Wytwornice wyposażone są w wysokiej jakości grzałki wykonane ze stali nierdzewnej. W standardzie zainstalowany jest system odkamieniająco - przepłukujący z wbudowaną pompą płynu odkamieniającego. Wbudowany panel sterowania pozwala na łatwe ustawienie i odczyt wszystkich parametrów urządzenia, umożliwia włączenie / wyłączenie światła, wentylacji, pompy aromatu, jako opcja dostępny jest również zewnętrzny panel sterujący. lata Nazwa wytwornicy VPR 6 VPR 1 VPR 1 Typ wytwornicy GW1.B GW.B GW.B Ilość wytwarzanej pary kg/h Moc znamionowa kw ,5 1 Zasilanie V 0V~ 400 N~ Nominalny pobór prądu 8,7 17,4 6 x8,7 x11,6 x14,5 x17, x0, x5, x0, Min. przekrój przewodu zasilającego mm x4 5x1,5 5x,5 5x4 Wymiary gabarytowe (szer. x wys. x gł.) mm 568 x 450 x x 501 x 58,5 68 x 501 x 90 Masa bez wody / z wodą kg ~19,4 / ~4,0 ~4,0 / ~1,0 ~0,0 / ~9,0 Ciśnienie wody MPa 0,05-0,6 Ciśnienie maksymalne pary MPa 0,05 Przyłącze wody / przyłącze pary G/4" / Ø G/4" / Ø 5 Stopień ochrony IP Dobór wytwornicy do wielkości łaźni parowej Wytwornica Moc Para Nazwa Typ [kw] [kg/h] VPR 6 VPR 1 VPR 1 GW1.B GW.B GW.B Kubatura konstrukcji szklanej lub akrylowej brak wentylacji mechanicznej -4 m 5-8 m 8-1 m m 1-0 m 16-4 m 18-8 m -4 m 8-4 m z wentylacją mechaniczną - m 5-6 m 8-11 m m 1-16 m 14-0 m 16- m 18-4 m -0 m Kubatura konstrukcji z płyty - wyglazurowanej brak wentylacji mechanicznej - m -6 m -9 m 4-11 m 5-1 m 6-16 m 7-18 m 8- m 8-6 m z wentylacją mechaniczną - m -5 m -8 m 4-10 m 5-1 m 6-14 m 7-16 m 8-0 m 8-4 m Połączenie wytwornic w kaskadzie umożliwia współpracę z łaźnią o większej kubaturze proporcjonalnie do zastosowanej łącznej mocy. * Szczegółowe warunki gwarancji opisane są w karcie gwarancyjnej. Kubatura konstrukcji z kamienia, betonu - wyglazurowanej brak wentylacji mechanicznej -,5 m -5 m -8 m 4-10 m 5-1 m 6-14 m 7-16 m 8-0 m 8-4 m z wentylacją mechaniczną 1- m -4 m -6 m 4-8 m 5-10 m 6-1 m 7-14 m 8-18 m 10- m 64 KTLG KSPEL 018/

65 Przykład pomieszczenia technicznego dla wytwornicy pracującej w zastosowaniach publicznych GW1.B.PL GW.B.PL GW.B.PL D PL D TT0.PL GWD.PL romat Zmiękczacz wody Płyn odkamieniający kcesoria Zewnętrzny panel sterujący W.PS-01 Zewnętrzny, panel sterujący PHEW.VPR Dysza do wytwornicy GWD. Dozownik aromatu VPRM D PL Zewnętrzny, publiczny, panel sterujący W.PS-01.P Zewnętrzny, panel sterujący z ramką ułatwiającą montaż PHEW.RB VPR Elementy systemu Kod produktu pis GW1.B.PL Wytwornica pary VPR 6 GW.B.PL Wytwornica pary VPR 1 GW.B.PL Wytwornica pary VPR 1 D PL D TT0.PL GWD.PL GWN.PL WZ-05.PL PHEW.VPR.PL PHEW.RB.VPR.PL PŁYN.DKMIENIJĄCY.01L.P PŁYN.DKMIENIJĄCY.05L.P PŁYN.DKMIENIJĄCY.10L.P PŁYN.DKMIENIJĄCY.0L.P W.PS-01.PL W.PS.-01.P.PL RMT.EUKLIPTUS.01L.PL RMT.JDŁ.01L.PL RMT.LWEND.01L.PL Dozownik aromatu VPRM z zaworem zwrotnym GZ /8" w szarej obudowie Dozownik aromatu VPRM z trójnikiem fi 5mm i zaworem zwrotnym GZ /8'', czujnikiem temperatury pary, w szarej obudowie Dysza do wytwornicy GW 1' 1/4'' do wszystkich wytwornic Vapor i innych na rynku Nogi do wytwornicy kpl. Kosz/półka na płyny odkamieniające i/lub aromaty Sterownik zewnętrzny do wytwornicy pary VPR, montaż w ścianie wewnątrz łaźni (do użytku prywatnego) lub na zewnątrz, IP X5 Sterownik zewnętrzny do wytwornicy pary VPR, montaż w ścianie wewnątrz łaźni (do użytku prywatnego) lub na zewnątrz, z ramką montażową w kolorze białym, IP X5 Płyn odkamieniający - butelka 1L Płyn odkamieniający - kanister 5L Płyn odkamieniający - kanister 10L Płyn odkamieniający - kanister 0L Sterownik zewnętrzny do wytwornicy pary Vapor, montaż w ścianie na zewnątrz łaźni Sterownik zewnętrzny do wytwornicy pary Vapor w wykonaniu publicznym, montaż w ścianie na zewnątrz łaźni, funkcje ograniczone do wł/wył, podgląd temperatury i czasu kąpieli EUKLIPTUS, olejek zapachowy do wytwornicy pary, 1L JDŁ, olejek zapachowy do wytwornicy pary, 1L LWEND, olejek zapachowy do wytwornicy pary, 1L KTLG KSPEL 018/ 65

66 NTTKI: 66 KTLG KSPEL 018/

67 Kospel jak to się robi? d projektu do wdrożenia Życie urządzenia zaczyna się w głowach marketingowców, designerów i konstruktorów. Na podstawie stworzonego prototypu dział technologiczny opracowuje wdrożenie a narzędziownia przygotowuje przyrządy potrzebne do seryjnej produkcji. utomatyzacja procesów produkcyjnych Większość podzespołów, z których zbudowany będzie gotowy produkt powstaje na sterowanych numerycznie automatach. Proces automatyzacji większości etapów produkcji zapewnia dużą wydajność oraz najwyższą precyzję wykonania. Montaż Najważniejszą fazą produkcji jest montaż gotowych urządzeń. Na tym etapie niezwykle istotne jest przestrzeganie technologii i ustalonych procesów. Standaryzacja i odpowiednie procedury zapewniają powtarzalną produkcję z zachowaniem najwyższego poziomu jakości. Kontrola jakości Firma Kospel wykorzystuje autorski system kontroli jakości. Poszczególne podzespoły są testowane na kolejnych etapach produkcji. Każdy gotowy produkt przed zapakowaniem i dostarczeniem do klienta jest ostatecznie sprawdzany na stanowisku kontrolnopomiarowym - posiada gwarancję jakości Kospel. KTLG KSPEL 018/ 67

68 KSPEL S.. ul. lchowa 1, Koszalin tel: ; fax: ; infolinia: info@kospel.pl
