Anemometr DAF3008 INSTRUKCJA OBSŁUGI. Nr produktu Strona 1 z 9

Transkrypt

1 INSTRUKCJA OBSŁUGI Nr produktu Anemometr DAF3008 Strona 1 z 9

2 Przeczytaj instrukcję uważnie przed użyciem tego produktu. Wprowadzenie Dziękujemy za zakup Anemometru DAF3008 z funkcją Wind Chill (mierzenia wiatru chłodzącego). Przed użyciem produktu dokładnie przeczytaj niniejszą instrukcję obsługi. DAF3008 to niedrogi, jednoczęściowy anemometr łopatkowy, który umożliwia precyzyjne mierzenie prędkości przepływu powietrza na zewnątrz, w kanałach i na kratkach wejściowych i wyjściowych systemów HVAC / R. Ponadto jego zdolność do mierzenia wiatru chłodzącego sprawia, że ten anemometr jest nieoceniony dla sportowców w zimie, takich jak narciarze i alpiniści. Strona 2 z 9

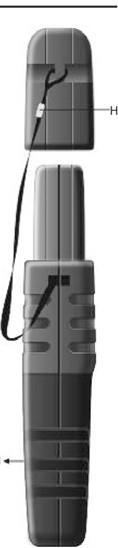

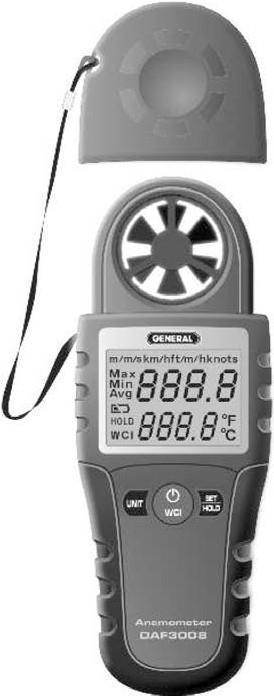

3 Podstawowe cechy - Sześć dostępnych jednostek prędkości powietrza: ft./min, mph, m / s, m / min, km / h, węzłów - Wyświetla również wskaźnik temperatury i index wiatru odczuwalnego w O C oraz O F - Posiada funkcję obliczania Min, Maks i Średniej prędkości powietrza podczas sesji pomiarowych do 5 minut - Duży wyświetlacz LCD - Przycisk Data Hold (zatrzymania danych) - Funkcja automatycznego wyłączenia po 5 minutach - Mała obudowa i waga wystarczająca do pracy za pomocą jednej ręki - Zawiera baterie i uchwyt na rękę - Zatwierdzony przez RoHR oraz CE - 1 roczna limitowana gwarancja Przegląd produktu Obrazek 1 pokazuje wszystkie elementy sterujące, wskaźniki i struktury fizyczne anemometru oraz położenie komory baterii. Obrazek 2 pokazuje wszystkie wskaźniki na wyświetlaczu LCD Obrazek 1 Obrazek 1. Elementy sterujące, wskaźniki i wszystkie fizyczne elementy anemometru DAF3008 Strona 3 z 9

4 A: Osłona ochronna silnika i łopatki B: Łopatki C: Czujnik temperatury D: Wyświetlacz LCD E: Przycisk wielofunkcyjny UNIT (jednostki). Używany podczas wyboru prędkości wiatru oraz jednostek temperatury. F: Przycisk. Włącza i wyłącza urządzenie. Również używany do wyświetlania indexu odczuwalnego wiatru (WCI). G: Przycisk wielofunkcyjny SET/HOLD (ustawienia / zatrzymania). Używany do zamrożenia odczytów jak również podczas ustawień prędkości wiatru oraz jednostek temperatury. H: Pasek na nadgarstek I: Komora baterii (z tyłu urządzenia) Obrazek 2 Obrazek 2 wszystkie możliwe wskazania wyświetlacza A: Prędkość wiatru w m/min B: Prędkość wiatru w m/s C: Prędkość wiatru w km/h D: Prędkość wiatru w ft/min (fpm) E: Prędkość wiatru w m/h (mph) F: Prędkość wiatru w węzłach G: Maksymalne wskazanie prędkości wiatru H: Minimalne wskazanie prędkości wiatru I: Średnie wskazanie prędkości wiatru J: Symbol wyładowanej baterii K: Symbol wstrzymania odczytów L: Wskazanie zimnego wiatru (odczuwalnego) M: Odczyty prędkości wiatru N: Odczyty temperatury Strona 4 z 9

5 O: Wskaźnik O F P: Wskaźnik O C Instrukcje ustawienia Aktywacja baterii 1. Wyłącz anemometr i użyj monety aby otworzyć komorę baterii znajdującą się u spodu urządzenia 2. Zdejmij osłonę włączającą baterię pod fabrycznie włożoną baterią typu CR Załóż ponownie osłonę komory baterii i dokręć ją za pomocy monety. Zakończ instalację ściągając folię ochronną z wyświetlacza LCD. Instrukcja obsługi Pomiar prędkości wiatru w czasie rzeczywistym Aby włączyć anemometr DAF3008m naciśnij przycisk. Ekran LCD zaświeci się razem z podświetleniem a urządzenie automatycznie wejdzie do trybu pomiaru w czasie rzeczywistym. Podświetlenie ekranu wyłączy się po 15 sekundach jeśli żaden przycisk na przednim panelu nie zostanie naciśnięty. Naciśnięcie przycisku spowoduje ponowne włączenie się podświetlenia wyświetlacza na 15 sekund. Aby wyłączyć anemometr DAF3008, naciśnij i przytrzymaj przycisk przynajmniej przez 3 sekundy. Aby dokonać pomiaru, odwróć łopatkę na górze urządzenia prostopadle do źródła powietrza lub wiatru. Odczekaj kilka sekund, aby odczyty ustabilizowały się. Nie ma znaczenia czy opór wiatru napotka przednia czy tylna łopatka, zmierzona prędkość pojawi się na górnym wyświetlaczu LCD (Rys. 2). Domyślną prędkością wiatru anemometru DAB3008 są ft/min (fpm). Aby zmienić jednostkę prędkości wiatru, naciśnij jeden raz przycisk UNIT. Na górnej linii wyświetlacza LCD ft/min zacznie migać. Następnie naciśnij przycisk SET/HOLD tyle razy, ile to potrzebne aż żądana jednostka pojawi się migając na górnej linii wyświetlacza. Obrazek poniżej pokazuje jedną z sześciu jednostek pomiaru prędkości wiatru w sekwencji wyboru. Strona 5 z 9

6 Aby zapisać wybraną jednostkę prędkości wiatru naciśnij dwa razy przycisk UNIT. Etykieta wybranej jednostki przestanie migać a anemometr będzie kontynuować pracę w trybie pomiarów w czasie rzeczywistym. Anemometr będzie pamiętać jednostkę prędkości wiatru która była używana podczas wyłączenia i będzie miał wybraną tą jednostkę po ponownym włączeniu. Więc jeśli zawsze używasz fpm, nie będziesz potrzebował zastosować się do powyższego opisu. Oraz jeśli zawsze używasz jednostki prędkości wiatru innej niż fpm, będziesz potrzebował zastosować się do tej procedury tylko raz aż do następnej wymiany baterii. Anemometr również mierzy temperaturę otoczenia wyświetlaną na dolnym wyświetlaczu LCD. (obrazek 2). Domyślną temperaturą anemometru DAB3008 są O F. Aby zmienić jednostkę temperatury, naciśnij dwa razy przycisk UNIT. W prawym dolnym rogu wyświetlacza LCD symbol O F zacznie migać. Aby zmienić na O C, naciśnij przycisk SET/HOLD. Symbol O C będzie migać zamiast O F. Aby zapisać O C jako jednostkę temperatury, naciśnij przycisk UNIT. Symbol O C przestanie migać. Aby zatrzymać odczyty ( zamrozić odczyty na wyświetlaczu), naciśnij i przytrzymaj przycisk SET/HOLD na co najmniej 3 sekundy. Aby zwolnić zatrzymanie, i wznowić wyświetlanie wartości w czasie rzeczywistym, naciśnij ten przycisk ponownie. Ta funkcja jest bardzo przydatna do dokonywania pomiarów przy niskim oświetleniu gdy źródło powietrza lub wiatru jest nad Twoją głową. Możesz dokonać pomiarów, zatrzymać je i odczytać wyświetlacz do 5 minut później po dopasowaniu wyświetlacza na poziomie wzroku. Dlaczego tylko 5 minut?, aby zwiększyć żywotność baterii. Anemometr DAF3008 automatycznie wyłączy się po czasie 5 minut jeśli żaden przycisk na przednim panelu nie zostanie naciśnięty. Wyświetlanie maksymalnych, minimalnych i średnich prędkości wiatru DAF3008 śledzi maksymalne i minimalne (najszybsze i najmniejsze) oraz średnie wartości prędkości powietrza zarejestrowane podczas sesji pomiarowej - czasu, w którym mierzy się prędkość w wielu miejscach i / lub prędkości wielu urządzeń. Sesja rozpoczyna się po włączeniu zasilania urządzenia DAF3008; zazwyczaj kończy się do 5 minut po zakończeniu pomiarów z włączeniem funkcji Auto Power Off automatycznego wyłączenia (APO). Aby wyświetlić maksymalną, minimalną lub średnią prędkość powietrza podczas sesji pomiaru, naciśnij krótko (ale nie przytrzymaj przycisku SET / HOLD tyle razy, ile potrzeba, aż etyka pożądanej wartości (Maks., Min. Lub Śr.) pojawi się na po lewej stronie LCD. Obrazek poniżej przedstawia trzy dostępne parametry sesji w ich sekwencji wyboru w odniesieniu do trybu pomiaru w czasie rzeczywistym. Strona 6 z 9

7 Obliczanie indexu wiatru odczuwalnego Anemometr DAF3008 może obliczyć index wiatru odczuwalnego (WCI) przy użyciu złożonej formuły uwzględniającej pomiary prędkości powietrza i temperatury otoczenia. Aby wyświetlić index wiatru odczuwalnego, krótko naciśnij (ale nie przytrzymuj) przycisk. Obliczona temperatura wiatru odczuwalnego zastąpi temperaturę otoczenia na dolnych odczytach, a tekst WCI pojawi się w lewym dolnym rogu ekranu LCD. Aby wznowić pokazywanie temperatury otoczenia na dolnym odczycie, naciśnij ponownie przycisk. Symbol WCI zniknie z wyświetlacza LCD. Uwaga: wartości WCI są nieprawidłowe jeśli prędkość wiatru spadnie poniżej 3 mph (264 fpm lub 1,34 m/s). Strona 7 z 9

8 Specyfikacja techniczna Zakres pomiarowy prędkości powietrza.. 80 do 5910 fpm, 0,9 do 67 mph, 0,4 do 30 m/s, 24 do 1801 m/m, 1,4 do 108 km/hr, 0,8 do 58,3 węzłów Dokładność pomiaru prędkości powietrza.± (3% wartości w pełnym zakresie + 40 fpm),.± (3% wartości w pełnym zakresie + 0,46 mph), ± (3% wartości w pełnym zakresie + 0,2 m / s),..± (3% wartości w pełnym zakresie + 12,2 m / m),.± (3% wartości w pełnym zakresie + 0,73 km / h),..± (3% wartości w pełnym zakresie + 0,39 węzłów) Podziałka pomiaru prędkości powietrza. 1 fpm, 0,1 mph, 0,1 m/s, 0,1 m/m, 0,1 km/hr, 0,1 węzła Zakres pomiarowy temperatury.. 32 do 115 F (0 do 46 C) Podziałka / dokładność pomiaru temperatury ±(1.8 F (±1oq + 2% odczytu) od 32 do 104 F (0 do 40 C}; ±(3,6 F (±2 C} + 3% odczytu), typowo od 104 do 115 F (40 do 46 C}/ 0.1 O Czas odpowiedzi < 2 sekundy prędkości powietrza Wymiary wyświetlacza.. 1,34 x 0,94 (34 x 24mm) Funkcja automatycznego wyłączenia.5 min przy bezczynności na przednim panelu Okres podświetlenia wyświetlacza..15 sekund (bez czynności na przednim panelu) Pobór prądu.. <3 rna z wyłączonym podświetleniem, <10 rna z włączonym podświetleniem Temperatura pracy..32 do 115 F (0 do 46 <95%RH Temperatura przechowywania (bez baterii) do 140 F (-30 do 60 C}@ <85%RH Wymiary..5,83 X 2,08 X 0,87 in. (148 X 53 X 22 mm) Waga (bez baterii)... 2,8 oz (79 g) Źródło zasilania.. (1) bateria CR2032 (dołączona) Wskazówki dotyczące konserwacji Gdy symbol, pojawi się w dolnym rogu wyświetlacza LCD to czas, gdy należy wymienić baterie anemometru (chociaż pomiary będą obowiązywać przez kilka godzin po pojawieniu się symbolu). Aby wymienić baterie na nowe, zobacz instrukcje opisane powyżej. Wyciągnij baterię jeśli przewidujesz nie używać DAF3008 przez dłuższy okres czasu (miesiące, lata). Wymień nasadkę ochronną łopatki i czujnika przy każdej sesji pomiarowej. Nie wolno upuszczać ani demontować urządzenia ani nie zanurzać go w wodzie. Nie używaj anemometru: - W pobliżu magnesu - W pobliżu urządzeń, takich jak spawarki łukowe i grzejniki indukcyjne, które wytwarzają pole elektromagnetyczne - W środowiskach pełnych pary wodnej, kurzu lub elektryczności statycznej Aby wyczyścić obudowę lub wyświetlacz LCD, użyj suchej lub wilgotnej szmatki. Unikaj stosowania chemicznych środków czyszczących. Strona 8 z 9

9 Utylizacja a) Produkt Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie. b) Akumulatory Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie). Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz przyczynić się do ochrony środowiska. Rozpatrzenie obowiązku zgodnie z prawem baterii Wyładowane baterie nie należą do odpadów domowych, ponieważ mogą powodować szkody dla zdrowia i środowiska. Możesz zwrócić zużyte akumulatory/ baterie do punktu sprzedaży lub punktu zbiórki. Jako użytkownik końcowy jesteś zobowiązany przez prawo do zaniesienia zużytych baterii do dystrybutorów lub punktów zbiórki. Strona 9 z 9
