1 Rusztowania do sadów Montaż, konserwacja i naprawa - Napinanie - Naprawa - Kotwienie - Usztywnianie

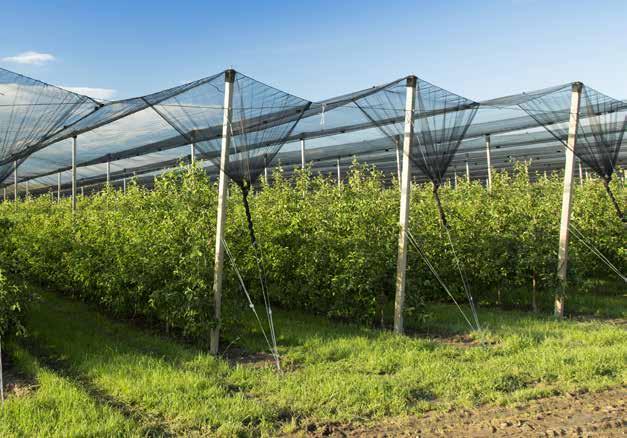

2 Systemy rusztowań do sadów Jako lider rynku wzakresie łączenia i napinania drutów, firma Gripple zyskała uznanie dzięki stosowaniu innowacyjnych i ekonomicznych rozwiązań. Produkty Gripple zastępują z powodzeniem tradycyjne metody, zapewniając oszczędność czasu i pracy. Nasz bogaty asortyment można stosować z wiekszością drutów, we wszystkich typach ogrodzeń. Seria Dynamic Strona 5 Seria Gripple Plus Strona 4 2

3 Narzędzia i akcesoria Strona 9 Zestaw do słupków betonowych Strona 7 Look out for our Advisor Tips & Hints GPAK & DPAK Strona 6 Kotwa Strona 8 3

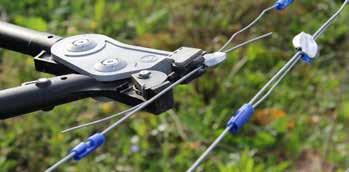

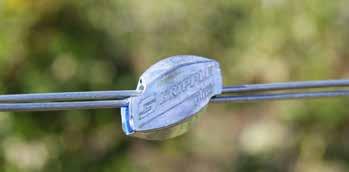

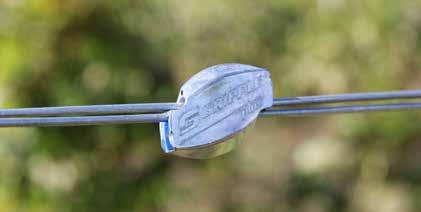

4 Seria Gripple Plus Seria napinaczy i złączek Gripple Plus nadaje się idealnie do stosowania przy wszystkich rusztowaniach sadowniczych. Łączenie i napinanie w jednym Złączka Jumbo zaprojektowana specjalnie do wysokich obciążeń Idealnie nadaje się do stosowania z drutami o dużej wytrzymałości na rozciąganie i drutami ze stali miękkiej Wytrzymałość na wysokie obciążenia Odporność na korozję Łatwe ponowne naprężanie po każdym roku użytkowania Gripple Plus Medium używany do zakańczania drutów na rusztowaniach wokół drewnianych słupków. U góry: Gripple Plus Medium naprawa konstrukcji z drutu. U dołu: Standardowa złączka Gripple. Produkt Zakres drutu Maksymalne obciążenie robocze Gripple Plus Small 1,40 mm - 2,20 mm 300 kg Gripple Plus Medium 2,00 mm - 3,25 mm 400 kg Gripple Plus Large 3,25 mm - 4,20 mm 600 kg Jumbo 2,50 mm - 3,15 mm 600 kg 4 Wskazówki i instrukcje dotyczące instalcji - patrz część techniczna na stronach 10 i 11.

5 Seria Dynamic Seria napinaczy i złączek Gripple Dynamic nadaje się idealnie do kotwienia wysokich obciążeń i usztywniania konstrukcji. Wytrzymałość na wysokie obciążenia zapewnia bezpieczeństwo Łączenie i napinanie w jednym Integralna blokada jeden ruch blokuje drut w obu kanałach jednocześnie Najwyższej jakości walec ceramiczny odporny na korozję Dostępny w gotowych do użycia zestawach (DPAK) dla szybkiego i bezpiecznego usztywniania Dynamic 6 - Usztywnianie przęsła rusztowania Dynamic 6 Napinanie z użyciem szczypiec Typ Średnica drutu Maksymalne obciążenie robocze Dynamic 4 4,00 mm 750 kg 4,75 mm kg Dynamic 6 6,00 mm kg Wskazówki i instrukcje dotyczące instalcji - patrz część techniczna na stronach 10 i 11. 5

6 GPAK i DPAK Zestaw kotwiący GPAK oraz zestaw do dynamicznego kotwienia na słupkach DPAK są dostarczane jako gotowe do użycia zestawy, w skład których wchodzi przycięta na wymiar zgrzewana linka druciana oraz napinacz Gripple. Usztywnianie drewnianych i betonowych słupków Dwa punkty usztywniające zapewniają równe rozłożenie obciążenia Łatwe ponowne naprężanie po każdym roku użytkowania Linka druciana wykonana ze stopu cynkowo-aluminiowego odpornego na korozję Jednolite, profesjonalne wykończenie DPAK zamontowany na betonowym słupku w kształcie pętli. GPAK zamontowany na drewnianym słupku w kształcie pętli. Produkt Średnica drutu Długość drutu Maksymalne obciążenie robocze GPAK 3 3,00 mm 4,0 m 400 kg GPAK 4 4,00 mm 5,0 m 600 kg DPAK 4 4,00 mm 5,0 m 750 kg DPAK 6 6,00 mm 6,0 m kg 6 Wskazówki i instrukcje dotyczące instalcji - patrz część techniczna na stronach 10 i 11.

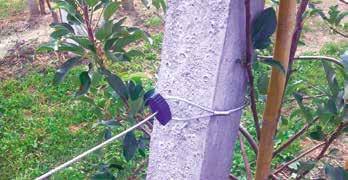

7 Zestaw do słupków betonowych Zestaw do słupków betonowych jest kompletnym rozwiązaniem zapewniającym szybkie i bezpieczne zakładanie wszystkich rodzajów drutów na słupki betonowe. Gotowy do użycia zestaw zapewnia szybki montaż Poliwalentna pętelka wykonana z linki pasuje do każdego rozmiaru słupka betonowego Drut cynkowo-aluminiowy 1 x 19 odporny na korozję Kołnierz zabepieczający całość W zestawie napinacz Gripple Plus Medium Łatwe ponowne napinanie po każdym roku użytkowania Zestaw do słupków betonowych umożliwia zakończenie drutu na końcowym słupku betonowym. Produkt Średnica drutu Długość drutu Maksymalne obciążenie robocze Zestaw do słupków betonowych 3.00 mm 1.2 m 400 kg GP Nr 1 i Nr 2 Złączki GP nr 1 i GP nr 2 posiadają płaską krawędź pozwalającą w stabilny sposób połączyć końce drutu na rusztowaniu wykorzystującym metalowe słupki końcowe. Łączenie końców i napinanie w jednym Idealnie pasują do stosowania z drutami stalowymi i nylonowymi włóknami pojedycznymi Najwyższej jakości ceramiczny walec odporny na korozję Wbudowany dodatkowy kanał zabezpieczający Napinanie za pomoca szczypiec Torq Tool i adaptera stosowanego po wewnętrznej stronie słupka GP nr 1 zaistalowany na metalowym słupku końcowym. Produkt Średnica drutu Maksymalne obciążenie robocze GP No. 1 1,80 mm - 3,00 mm 400 kg GP No. 2 3,00 mm - 4,20 mm 600 kg Wskazówki i instrukcje dotyczące instalcji - patrz część techniczna na stronach 10 i 11. 7

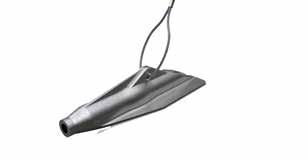

8 Kotwa Kotwa Gripple zapewnia niezawodne i trwałe mocowanie pod powierzchnią gruntu, bez konieczności uprzedniego przygotowania wykopu bądź gruntu, co pozwala na znaczące skrócenie czasu montażu. Zaprojektowana w sposób zapewniający skuteczne wbijanie w ziemię i wytrzymałość na wysokie obciążenia Nadaje się do różnych rodzajów gleb Szybki montaż Pręt do wbijania eliminuje ryzyko uszkodzenia kotwy Oszczędność czasu i pracy Produkt Średnica linki drucianej Długość linki drucianej Kotwa 4 4,00 mm 1,0 m 4,00 mm 1,5 m Obciążenie zależy od jakości gleby. Kotwa nie nadaje się stosowania z siatkami przeciwgradowymi. Narzędzia kotwiące Wibromłot spalinowy Pręty do wbijania Wibromłot spalinowy Gripple zapewnia szybki montaż słupków ogrodzeniowych oraz wszystkich kotew Gripple. Urządzenie mo żna łatwo przenosić dzięki niewielkiej wadze (15 kg). Pręty do wbijania są zaprojektowane specjalnie pod kątem kotew Gripple. Końcówka wykonana z karbidu sprawia, że narzędzie jest trwałe, solidne i odporne na zużycie. Dostępne są dwie długości: 1.3 m oraz 1.8 m, w zależności od głębokości na jakiej mocowana jest kotwa. 8 Wskazówki i instrukcje dotyczące instalcji - patrz część techniczna na stronach 10 i 11.

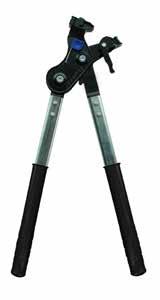

9 Narzędzia i akcesoria Klucz nastawczy Element skręcący Twister Klucz nastawczy umożliwia ponowne ustawienie napinacza Gripple na drucie przed podjęciem naprężania. Klucz wystarczy włożyć w niewielki otwór obok głównego korytka i zwolnić walec, co umożliwia swobodne przesuwanie napinacza. Element skręcający Twister zabezpiecza zakończenie drutu, dzięki czemu montaż jest całkowicie bezpieczny, a wykończenie estetyczne. Do stosowania z drutami ze stali miękkiej lub stali o dużej wytrzymałości na rozciąganie i średnicy od 1 do 3 mm. Metalowe szczypce do napinania Szczypce do napinania Torq Tool Wykonane w całości z metalu szczypce do napinania posiadają trwałą i solidną konstrukcję gwarantującą odporność na codzienne zużycie. Łatwe naprężanie napinaczy Gripple przy drucie o średnicy do 6 mm. Kleszcze do cięcia drutu Szczypce do napinania Torq Tool to lekki i kompaktowy przyrząd do stosowania z napinaczem Gripple przy drucie o średnicy do 6 mm. Szczypce wyposażone są w miernik pozwalający na regulację napięcia, jakie ma zostać zastosowane. Pas roboczy Kleszcze do cięcia drutu przeznaczone są do przecinania drutów o dużej wytrzymałości na rozciąganie oraz linek drucianych. Dostępne w dwóch rozmiarach: dla drutów o średnicy 4 i 6 mm. Pas roboczy ułatwia przenoszenie produktów Gripple oraz innych narzędzi. Wskazówki i instrukcje dotyczące instalcji - patrz część techniczna na stronach 10 i 11. 9

10 Wybierz najlepsze rozwiązanie Nasza tabelka pomoże Ci wybrać najodpowiedniejszy produkt Gripple. Zastosowanie Zakres drutu Jumbo Gripple Plus Large GPAK 4 DPAK 4 DPAK 6 Maksymalne obciążenie robocze Łaczenie, napinanie i naprawa Usztywnianie 2,50 mm - 3,15 mm P 600 kg 3,25 mm - 4,20 mm P 600 kg 600 kg P P Ø 4,00 mm 750 kg P Ø 6,00 mm P kg N.B. Zalecenia zakładają typowy montaż. Dłuższe rzędy, bardzo ciężkie zbiory lub specjalna lokalizacja mogą wpłynąć na wybór produktu. Zapytaj o poradę. Techniczne rady i montaż Seria Gripple Plus (ustawienie za pomocą klucza nastawczego) Napiąć lub napiąć ponownie drut za pomocą szczypiec (pozostawić przynajmniej 75 mm drutu). Przed wykonaniem naprężenia poprawić ustawienie napinacza Gripple na drucie z pomocą klucza. Seria Dynamic Użyć dołączonego klucza ampulowego, żeby zablokować jednocześnie oba korytka. Odblokować i napiąć ponownie nie zwalniając obciążenia. Zestaw do słupków betonowych Zabezpieczyć konstrukcję mocując kołnierz ciasno do słupka. Ustawić napięcie za pomocą szczypiec do napinania. 10 Szczegółowe informacje na temat montażu oraz materiał wideo przedstawiający praktyczne użycie naszych produktów dostępne są na stronie:

11 Element skręcający Twister Twister zapewnia estetyczne zakończenie drutu. Można go zdejmować i ponownie zakładać w przypadku konieczności ponownego napinania. Szczypce do napinania Torq Tool CLICK Przy napinaniu nie stosować siły większej niż zalecana przez producenta. Metalowe szczypce do napinania Przy napinaniu nie stosować siły większej niż zalecana przez producenta. GPAK/DPAK Połączenie z kotwą zapewnia kompletne rozwiązanie kotwiące, proste i szybkie w montażu. Kotwa Zawsze wbijać kotwę na pełną głębokość, na conajmniej 1 m. Dla szybszej instalacji kotew Gripple, użyj wibromłota spalinowego. Szczegółowe informacje na temat montażu oraz materiał wideo przedstawiający praktyczne użycie naszych produktów dostępne są na stronie: 11
