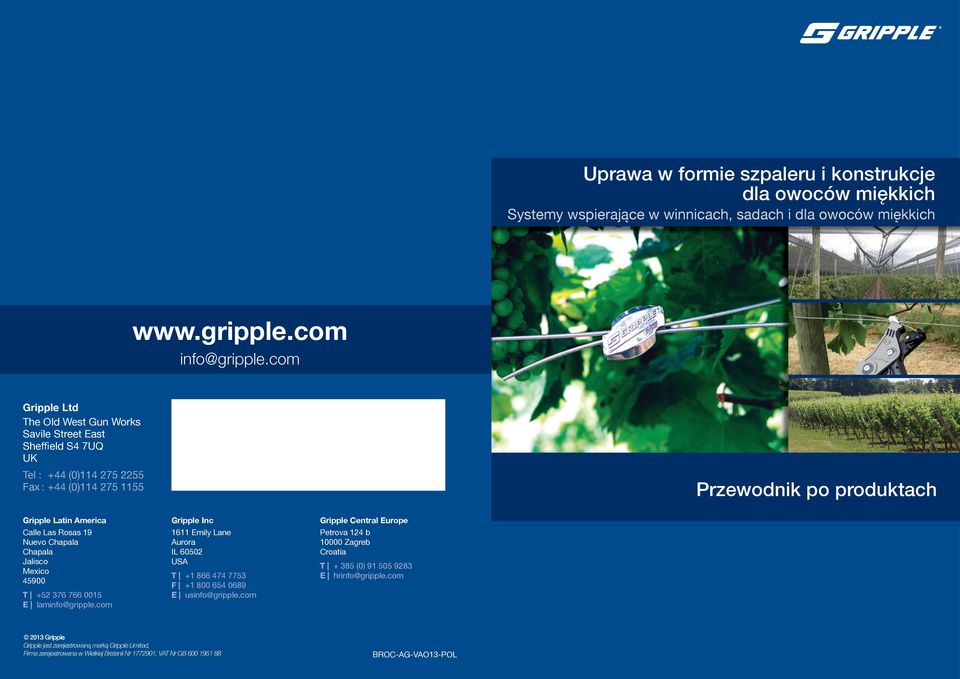

1 Uprawa w formie szpaleru i konstrukcje dla owoców miękkich Systemy wspierające w winnicach, sadach i dla owoców miękkich info@gripple.com Gripple Ltd The Old West Gun Works Savile Street East Sheffield S4 7UQ UK Tel : +44 (0) Fax : +44 (0) Przewodnik po produktach Gripple Latin America Calle Las Rosas 19 Nuevo Chapala Chapala Jalisco Mexico T E laminfo@gripple.com Gripple Inc 1611 Emily Lane Aurora IL USA T F E usinfo@gripple.com Gripple Central Europe Petrova 124 b Zagreb Croatia T (0) E hrinfo@gripple.com 2013 Gripple Gripple jest zarejestrowaną marką Gripple Limited, Firma zarejestrowana w Wielkiej Bratanii Nr , VAT Nr GB BROC-AG-VAO13-POL

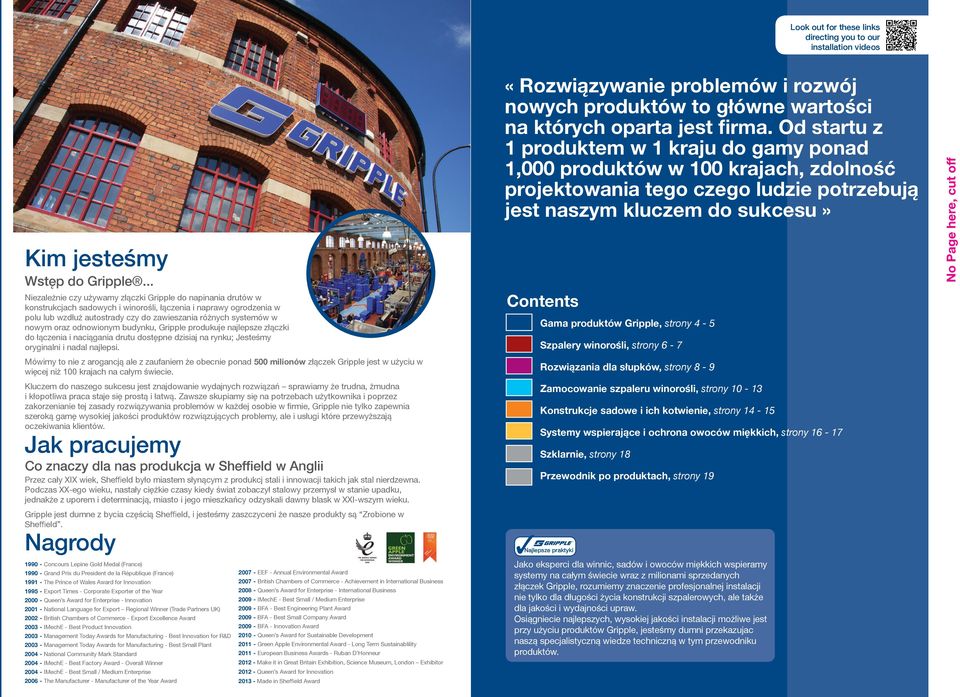

2 Look out for these links directing you to our installation videos Kim jesteśmy Wstęp do Gripple... Niezależnie czy używamy złączki Gripple do napinania drutów w konstrukcjach sadowych i winorośli, łączenia i naprawy ogrodzenia w polu lub wzdłuż autostrady czy do zawieszania różnych systemów w nowym oraz odnowionym budynku, Gripple produkuje najlepsze złączki do łączenia i naciągania drutu dostępne dzisiaj na rynku; Jesteśmy oryginalni i nadal najlepsi. Mówimy to nie z arogancją ale z zaufaniem że obecnie ponad 500 milionów złączek Gripple jest w użyciu w więcej niż 100 krajach na całym świecie. Kluczem do naszego sukcesu jest znajdowanie wydajnych rozwiązań sprawiamy że trudna, żmudna i kłopotliwa praca staje się prostą i łatwą. Zawsze skupiamy się na potrzebach użytkownika i poprzez zakorzenianie tej zasady rozwiązywania problemów w każdej osobie w firmie, Gripple nie tylko zapewnia szeroką gamę wysokiej jakości produktów rozwiązujących problemy, ale i usługi które przewyższają oczekiwania klientów. Jak pracujemy Co znaczy dla nas produkcja w Sheffield w Anglii Przez cały XIX wiek, Sheffield było miastem słynącym z produkcj stali i innowacji takich jak stal nierdzewna. Podczas XX-ego wieku, nastały ciężkie czasy kiedy świat zobaczył stalowy przemysł w stanie upadku, jednakże z uporem i determinacją, miasto i jego mieszkańcy odzyskali dawny blask w XXI-wszym wieku. Gripple jest dumne z bycia częścią Sheffield, i jesteśmy zaszczyceni że nasze produkty są Zrobione w Sheffield. Nagrody Concours Lepine Gold Medal (France) Grand Prix du President de la République (France) The Prince of Wales Award for Innovation Export Times - Corporate Exporter of the Year Queen s Award for Enterprise - Innovation National Language for Export Regional Winner (Trade Partners UK) British Chambers of Commerce - Export Excellence Award IMechE - Best Product Innovation Management Today Awards for Manufacturing - Best Innovation for R&D Management Today Awards for Manufacturing - Best Small Plant National Community Mark Standard IMechE - Best Factory Award - Overall Winner IMechE - Best Small / Medium Enterprise The Manufacturer - Manufacturer of the Year Award EEF - Annual Environmental Award British Chambers of Commerce - Achievement in International Business Queen s Award for Enterprise - International Business IMechE - Best Small / Medium Enterprise BFA - Best Engineering Plant Award BFA - Best Small Company Award BFA - Innovation Award Queen s Award for Sustainable Development Green Apple Environmental Award - Long Term Sustainablility European Business Awards - Ruban D Honneur Make it in Great Britain Exhibition, Science Museum, London Exhibitor Queen s Award for Innovation Made in Sheffield Award «Rozwiązywanie problemów i rozwój nowych produktów to główne wartości na których oparta jest firma. Od startu z 1 produktem w 1 kraju do gamy ponad 1,000 produktów w 100 krajach, zdolność projektowania tego czego ludzie potrzebują jest naszym kluczem do sukcesu» Contents Gama produktów Gripple, strony 4-5 Szpalery winorośli, strony 6-7 Rozwiązania dla słupków, strony 8-9 Zamocowanie szpaleru winorośli, strony Konstrukcje sadowe i ich kotwienie, strony Systemy wspierające i ochrona owoców miękkich, strony Szklarnie, strony 18 Przewodnik po produktach, strony 19 Jako eksperci dla winnic, sadów i owoców miękkich wspieramy systemy na całym świecie wraz z milionami sprzedanych złączek Gripple, rozumiemy znaczenie profesjonalnej instalacji nie tylko dla długości życia konstrukcji szpalerowych, ale także dla jakości i wydajności upraw. Osiągniecie najlepszych, wysokiej jakości instalacji możliwe jest przy użyciu produktów Gripple, jesteśmy dumni przekazujac naszą specjalistyczną wiedze techniczną w tym przewodniku produktów. No Page here, cut off

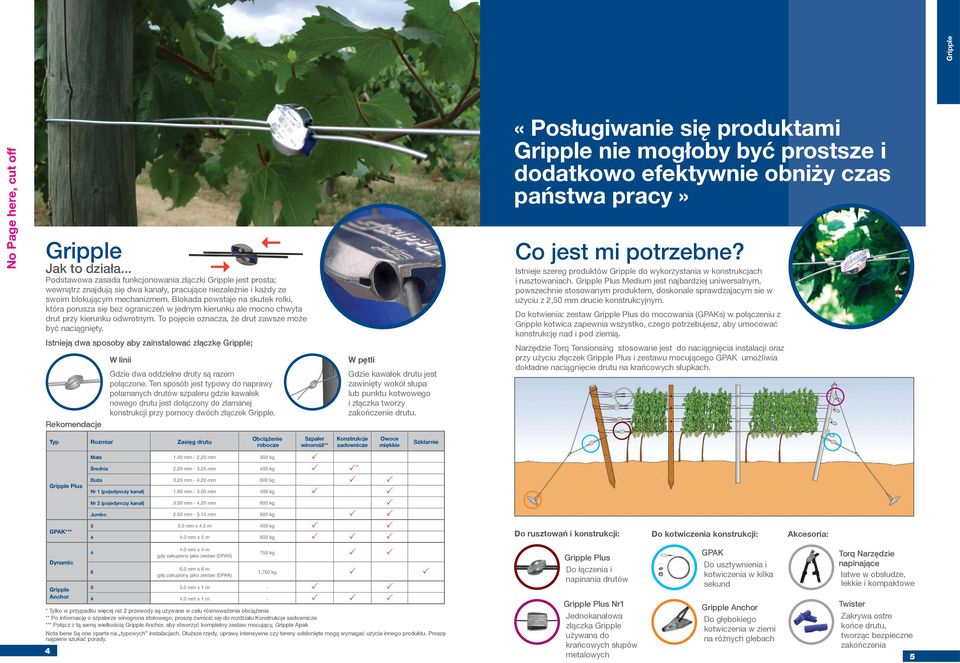

3 Gripple No Page here, cut off Gripple Jak to działa... Podstawowa zasada funkcjonowania złączki Gripple jest prosta; wewnątrz znajdują się dwa kanały, pracujące niezależnie i każdy ze swoim blokującym mechanizmem. Blokada powstaje na skutek rolki, która porusza się bez ograniczeń w jednym kierunku ale mocno chwyta drut przy kierunku odwrotnym. To pojęcie oznacza, że drut zawsze może być naciągnięty. Istnieją dwa sposoby aby zainstalować złączkę Gripple; Rekomendacje W linii Gdzie dwa oddzielne druty są razem połączone. Ten sposób jest typowy do naprawy połamanych drutów szpaleru gdzie kawałek nowego drutu jest dołączony do złamanej konstrukcji przy pomocy dwóch złączek Gripple. W pętli Gdzie kawałek drutu jest zawinięty wokół słupa lub punktu kotwowego i złączka tworzy zakończenie drutu. «Posługiwanie się produktami Gripple nie mogłoby być prostsze i dodatkowo efektywnie obniży czas państwa pracy» Co jest mi potrzebne? Istnieje szereg produktów Gripple do wykorzystania w konstrukcjach i rusztowaniach. Gripple Plus Medium jest najbardziej uniwersalnym, powszechnie stosowanym produktem, doskonale sprawdzajacym sie w użyciu z 2,50 mm drucie konstrukcyjnym. Do kotwienia: zestaw Gripple Plus do mocowania (GPAKs) w połączeniu z Gripple kotwica zapewnia wszystko, czego potrzebujesz, aby umocować konstrukcję nad i pod ziemią. Narzędzie Torq Tensionsing stosowane jest do naciągnięcia instalacji oraz przy użyciu złączek Gripple Plus i zestawu mocującego GPAK umożliwia dokładne naciągnięcie drutu na krańcowych słupkach. 4 Typ Rozmiar Zasięg drutu Gripple Plus GPAK*** Dynamic Gripple Anchor Obciążenie robocze Szpaler winorośli** Konstrukcje sadownicze Owoce miękkie Mała 1.40 mm mm 300 kg P Średnia 2.20 mm mm 400 kg P P * Duża 3.20 mm mm 600 kg P P Nr 1 (pojedynczy kanał) 1.80 mm mm 400 kg P P Nr 2 (pojedynczy kanał) 3.00 mm mm 600 kg P Jumbo 2.50 mm mm 600 kg P P mm x 4.5 m 400 kg P P mm x 5 m 600 kg P P P mm x 4 m gdy zakupiony jako zestaw (DPAK) 6.0 mm x 6 m gdy zakupiony jako zestaw (DPAK) 750 kg P P Szklarnie 1,750 kg P P mm x 1 m - P P mm x 1 m - P P P * Tylko w przypadku więcej niż 2 przewody są używane w celu równoważenia obciążenia ** Po informację o szpalerze winogrona stołowego, proszę zwrócić się do rozdziału Konstrukcje sadownicze *** Połącz z tą samą wielkością Gripple Anchor, aby stworzyć kompletny zestaw mocujący, Gripple Apak Nota bene Są one oparte na typowych instalacjach. Dłuższe rzędy, uprawy intensywne czy tereny odsłonięte mogą wymagać użycia innego produktu. Proszę najpierw szukać porady. Do rusztowań i konstrukcji: Do kotwiczenia konstrukcji: Akcesoria: Gripple Plus Do łączenia i napinania drutów Gripple Plus Nr1 Jednokanałowa złączka Gripple używana do krańcowych słupów metalowych GPAK Do usztywnienia i kotwiczenia w kilka sekund Gripple Anchor Do głębokiego kotwiczenia w ziemi na różnych glebach Torq Narzędzie napinające łatwe w obsłudze, lekkie i kompaktowe Twister Zakrywa ostre końce drutu, tworząc bezpieczne zakończenia 5

4 «mocny fundament dla uprawy zarówno winogrona jak i wina» Vineyard Trellis Product application The ideal installation is to install the Gripple in a loop format around each end post. The most commonly used size for vineyard trellising (with average length rows) is a Gripple Medium. If rows are particularly long, exposed or crops are intense - we would recommend choosing a Gripple Jumbo. Szpalery winorośli Winnice Wstęp Na dzisiejszym konkurencyjnym rynku, właściciele winnic są wdzięczni za każdą pomoc jaka jest dostępna aby produkować dobrej jakości winogrona. Chociaż żywioły są poza naszą kontrolą, stabilna struktura szpaleru zapewni ochronę przeciw siłom natury Poprzez inwestycję w wysokiej jakości materiały, możecie państwo zapewnić solidną podstawę dla przyrostu jakości wina i winogrona. Używając naszych szybkich i skutecznych produktów, siła robocza przy instalacji jest zminimalizowana a roczne utrzymanie jest nieistotne. Porównując do tradycyjnych metod, nasz sposób instalowania szpaleru zajmuje jedną trzecią czasu - drut może zostać napięty a kotwa zainstalowana około 8 razy szybciej. Podsumowując, używanie wysokiej jakości materiałów nie tylko przedłuża życie winnic ale także oszczędza czas i pieniądze rok po roku. Następujące obliczenia pokazują potencjalne oszczędności z Gripple na jednym hektarze w ciągu 20 lat. Jeden hektar w ciągu 20 lat Metody tradycyjne Z Gripple Instalacja 337 minut 112 minut Mocowanie / Kotwienie 720 minut 90 minut Naciąganie 675 minut 75 minut Całkowity 1-wszy rok 1732 minuty (29 godzin) 277 minut (5 godzin) Ponowne naciąganie każdego roku 675 minut x 19 = 214 godzin 75 minut x 19 = 24 godziny Powyżej 20-stu lat 243 godziny = 30 dni 29 godzin = 3.5 dnia 214 godzin= 27 dni oszczędzając przy sile roboczej 80 na dzień = 2,160 / Ha Szpalery winorośli produktu Format pętli wokół krańcowego słupa jest idealnym sposobem instalacji złączki Gripple. Instalacja w pętli jest do 50% silniejsza niż metoda w linii, i dlatego gdzie możliwe zawsze polecamy zapętlać drut konstrukcji wokół słupa. Łączenie w linii jest idealnym rozwiązaniem gdy druty szpaleru są połamane lub uszkodzone i wymagają naprawy. W takich sytuacjach, należy użyć dwóch złączek Gripple i kawałka drutu na linii konstrukcji, następnie napinać jak zazwyczaj. Powszechnie używaną złączką Gripple dla szpaleru w winnicach (o przeciętnej długości rzędów) jest Gripple Plus Medium. Jeżeli rzędy są szczególnie długie, teren jest odsłonięty lub uprawy są intensywne, zalecamy użycie Gripple Jumbo. Jak napinać Po połączeniu drutu, metodą połączenia w linii albo w pętli, drut może następnie być napięty za pomocą narzędzia do napinania Gripple Torq. Nasze specjalnie zaprojektowane narzędzie jest wyposażone w wbudowaną aplikację do pomiaru napięcia- siły, dzięki temu narzędziu siła naciągu jaką chcesz zastosować będzie powtarzalna za każdym razem. 1. Wybierz oczekiwaną wartość siły naciągu 2. Umieść złączkę Gripple w narzędziu napinania a drut pomiędzy trybami krzywki 3. Ściśnij uchwyty do naciągu drutu 4. Słyszalne kliknięcie wskazuje na osiągnięcie wybranej siły naciągu Proszę pozostawić długą pętlę wokół słupka krańcowego tak aby z łatwością można ponownie naciągać rok po roku koniec drutu. 10 cm 1 m Jeżeli złączka Gripple znajduje się zbyt blisko słupka, można ją naciągnąć poprzez umieszczenie narzędzia w środku pętli i napinania jej z tego miejsca.to z kolei sprawi, że złączka Gripple przesunie się od słupka. CLICK! 6 7

5 GP Nr 1 (dla metalowych słupków) Gripple Plus Nr 1 jest zaprojektowany dla szpaleru z krańcowymi metalowymi słupkami. Skonstruowany z jednym kanałem niż zazwyczaj dwoma, GP Nr 1 działa jak zakończenie na tyłach słupka. Zawierający te same niekorodujące ceramiczne rolki co złączka Gripple Plus Medium i z zasięgiem drutu 1,80-3,00 mm oraz obciążeniem 400 kg, GP Nr 1 może być stosowany w większości winnic z krańcowymi metalowymi słupkami. Zaprojektowany z przydatnym kanałem bezpieczeństwa, koniec drutu może być z powrotem zakręcony i włożony w złączkę, zapewniając bezpieczne i staranne wykończenie. Jeżeli słupek jest ukierunkowany otwartą stroną na zewnątrz, istnieje także przydatny adaptor który może zostać umieszczony w Napinaczu Torq aby ułatwić naciąganie. Jeżeli słupek jest zainstalowany `otwartą stroną na zewnątrz, ten przydatny adaptor jest wstawiony w narzędzie czyniąc naciąganie łatwiejszym. «... nie trzeba klamr czy narzędzi i co najlepsze, jeden zestaw pasuje do wszystkich rodzajów słupów» Montaż słupków metalowych Gripple Petrol Driver urządzenie które umożliwia szybki i łatwy montaż rusztowań w winnicach o średnicy do 70 mm. Lekki i przenośny, doskonale nadaje się do pracy w trudno dostępnych miejscach, takich jak strome zbocza czy nierówne podłoża. Z silnikiem Hondy i 1 roczną gwarancją, GPD jest wydajne i idealne dla mniejszych instalacji, ponieważ eliminuje konieczność używania ciągnika. Zestaw do betonowych słupków Rozwiązania dla słupków Instalacja Nota bene używaj GP 1 do drutów przechodzących przez metalowy słupek Zestaw Gripple dla betonowych słupków zapewnia prosty i szybki sposób zabezpieczenia konstrukcji i krańcowych słupków betonowych. Nie ma potrzeby skręcania lub zawijania drutu, nie potrzeba mało estetycznych metalowych klamr czy różnych narzędzi, a - co najważniejsze - jeden zestaw pasuje do wszystkich rozmiarów słupków. Montaż i napinanie trwa tylko 30 sekund, co czyni go najszybszym i najprostszym rozwiązaniem dzisiaj na rynku. Instalacja 8 9

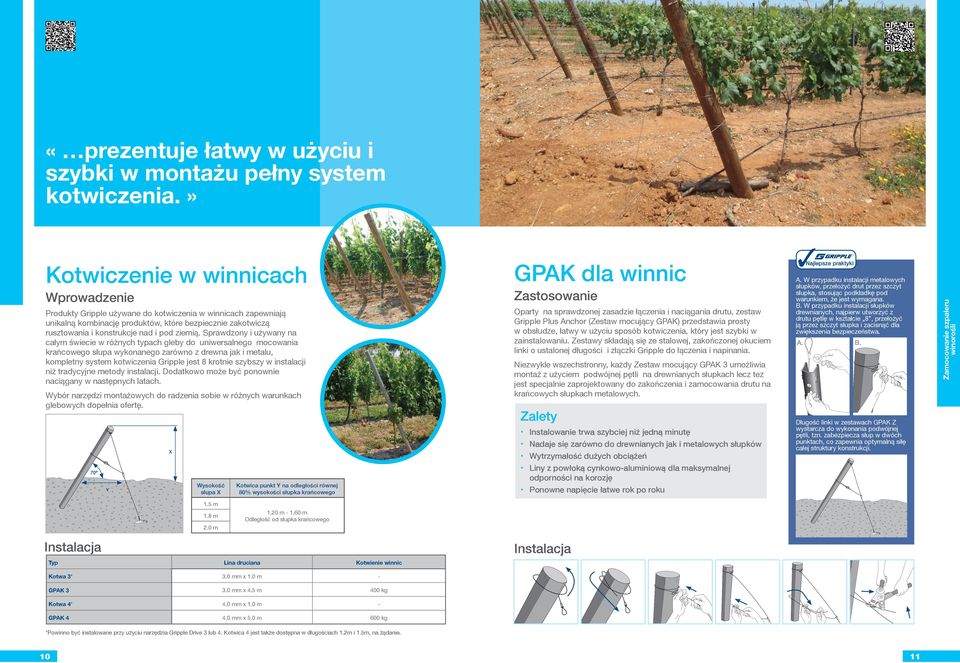

6 «prezentuje łatwy w użyciu i szybki w montażu pełny system kotwiczenia.» GPAK dla winnic Produkty Gripple używane do kotwiczenia w winnicach zapewniają unikalną kombinację produktów, które bezpiecznie zakotwiczą rusztowania i konstrukcje nad i pod ziemią. Sprawdzony i używany na całym świecie w różnych typach gleby do uniwersalnego mocowania krańcowego słupa wykonanego zarówno z drewna jak i metalu, kompletny system kotwiczenia Gripple jest 8 krotnie szybszy w instalacji niż tradycyjne metody instalacji. Dodatkowo może być ponownie naciągany w następnych latach. Oparty na sprawdzonej zasadzie łączenia i naciągania drutu, zestaw Gripple Plus Anchor (Zestaw mocujący GPAK) przedstawia prosty w obsłudze, łatwy w użyciu sposób kotwiczenia, który jest szybki w zainstalowaniu. Zestawy składają się ze stalowej, zakończonej okuciem linki o ustalonej długości i złączki Gripple do łączenia i napinania. Wprowadzenie Zalety X 70º Wysokość słupa X 1.5 m 1.8 m 2.0 m A. W przypadku instalacji metalowych słupków, przełożyć drut przez szczyt słupka, stosując podkładkę pod warunkiem, że jest wymagana. B. W przypadku instalacji słupków drewnianych, najpierw utworzyć z drutu pętlę w kształcie 8, przełożyć ją przez szczyt słupka i zacisnąć dla zwiększenia bezpieczeństwa. A. B. Niezwykle wszechstronny, każdy Zestaw mocujący GPAK 3 umożliwia montaż z użyciem podwójnej pętli na drewnianych słupkach lecz tez jest specjalnie zaprojektowany do zakończenia i zamocowania drutu na krańcowych słupkach metalowych. Wybór narzędzi montażowych do radzenia sobie w różnych warunkach glebowych dopełnia ofertę. Y Najlepsze praktyki Zamocowanie szpaleru winorośli Kotwiczenie w winnicach 3 Kotwica punkt Y na odległości równej 80% wysokości słupka krańcowego Instalowanie trwa szybciej niż jedną minutę Nadaje się zarówno do drewnianych jak i metalowych słupków Wytrzymałość dużych obciążeń Liny z powłoką cynkowo-aluminiową dla maksymalnej odporności na korozję Ponowne napięcie łatwe rok po roku Długość linki w zestawach GPAK Z wystarcza do wykonania podwójnej pętli, tzn. zabezpiecza słup w dwóch punktach, co zapewnia optymalną siłę całej struktury konstrukcji m m Odległość od słupka krańcowego Instalacja Instalacja Typ Lina druciana Kotwienie winnic Kotwa 3* 3.0 mm x 1.0 m - GPAK mm x 4.5 m 400 kg Kotwa 4* 4.0 mm x 1.0 m - GPAK mm x 5.0 m 600 kg *Powinno być instalowane przy użyciu narzędzia Gripple Drive 3 lub 4. Kotwica 4 jest także dostępna w długościach 1.2m i 1.5m, na żądanie

7 «...cała gama narzędzi instalacyjnych aby przyspieszyć pracę.» Kotwica Gripple Kotwy gruntowe Gripple nie wymagają wcześniejszego przygotowania gleby, dzięki czemu instalacja jest 8 razy szybsza niż w przypadku tradycyjnych metod. Testowane na różnych typach gleb, kotwy Gripple mogą być po prostu włożone w ziemię za pomocą narzędzia prowadzącego i wbite młotkiem. Korzystanie z naszych narzędzi pneumatycznych lub spalinowych znacznie przyspiesza instalację nawet na bardziej kamienistym podłożu. Zalety Oszczędność czasu i pracy Szybka do instalacji Zainstaluj Gripple kotwicę płaską stroną zgodnie z kierunkiem. Dla optymalnej instalacji wbić kotwicę w ziemię na głębokość 1m. W glebach lżejszych - 1,5 m. Montaż kotwy Gripple Narzędzia prowadzące Trwałe i zaprojektowane specjalnie do pracy z kotwami Gripple narzędzia instalacyjne wykonane są z wysokiej jakości stali i mają długość 1,25 m i 1,75 w zależności od głębokości montażu kotew. W mniej zwięzłych glebach, mogą być zainstalowane ręcznie za pomocą młotka. Przy wysokiej zwięzłości gleby lub wysokiej zawartości kamieni instalacja kotwy odbywa się za pomocą naszych mechanicznych narzędzi instalacyjnych: - Narzędzie do montażu z silnikiem benzynowym To narzędzie pozwala na szybkie i łatwe zainstalowanie kotew Gripple i słupów w rusztowaniach winnic do 70mm średnicy. Narzędzie jest lekkie, ekonomiczne i trwałe. Zamocowanie szpaleru winorośli Minimalne naruszenie ziemi Ostrze na narzędziu prowadzącym eliminuje uszkodzenia kotwicy Nadaje się do różnych typów gleb 1m Thumpa Technologia drgań pneumatycznego narzędzia Thumpa zapewnia szybki i bezstresowy montaż Gripple kotwic i słupków z siatkami aż do 80mm średnicy, nawet w ciężkich glebach o dużej zawartości kamienia. Instalacja 3BEST PRACTICE Gęstość gleby Łatwa instalacja Typ gleby Piasek Glina Żwir Niska Średnia Wysoka Zaleca się, aby skorzystać z narzędzia instalacyjnego z silnikiem benzynowym/ Thumpa narzędzia instalacyjnego z silnikiem benzynowym/thumpa wymagane jest dla bardziej efektywnego montażu i zwiększa trwałość narzędzia prowadzącego Kreda 12 13

8 «... ze swoją ciężką obudową, złączka Gripple Jumbo może unieść nawet do 50% więcej obciążenia niż złączka Gripple Plus Medium» Konstrukcje sadownicze Złączka Jumbo została zaprojektowana dla konstrukcji w sadach. Wyposażona w znacznie większe ceramiczne rolki niż złączka Gripple Plus Medium i z mocniejszym obudowaniem, złączka Jumbo może utrzymać do 50% większe obciążenie. Siła 600kg zapewnia ochronę w przypadku silnego owocowania i dłuższych rzędów co sprawia że złączka Jumbo jest idealna dla konstrukcji w sadach. Typ Gripple Jumbo mm drut niskowęglowy / wysokowęglowy mm drut ze stali nierdzewnej Zalety Skonstruowana do zastosowania przy dużych obciążeniach Jest idealnie przystosowana do współpracy z wysokowęglowymi drutami o dużych średnicach Maksymalne obciążenie robocze: do 600kg Charakteryzuje się wysoką odpornością na korozję, działanie nawozów, opryskiwaczy oraz aerozolu. Kotwiczenie w sadach Cięższe owoce wymagają bardziej solidnych struktur konstrukcji. Gdy ilości owoców i produkcja są intensywne, rzędy są długie i konstrukcje wysokie wpływają bezpośrednio na każdy element konstrukcji. Zaprojektowany specjalnie jako rozwiązanie kotwienia dla dużych obciążeń i dynamicznych aplikacji, Dynamic Gripple jest nie tylko szybkie i łatwe w montażu, ale równie ma mechanizm blokujący, który zabezpiecza go i mocuje do liny. Zapewnia to, że struktura konstrukcji jest niezmienna podczas wzrastania produkcji. Dostępny jest również jako gotowy do użycia zestaw DPAK zawierający dociętą linkę z powłoką cynkowo-aluminiową ; Dynamic jest dostępny w dwóch rodzajach - nr 4 (do użytku z 4 mm lub 4,75 mm liną) i nr 6 (do użytku z liną 6 mm). Konstrukcje sadowe i ich kotwienie 1. Proszę zawsze instalować złączkę Gripple Jumbo w formacie pętli a nie w linii. To sprawi, że instalacja będzie mocniejsza aż do 60%. 2. Należy pamiętać aby pozostawić 1 metr pętli co umożliwi napinanie i ponowne dociąganie drutu.! 3. Jeśli rzędy są bardzo długie (ponad 150 metrów), zalecamy aby zrobili państwo dwie instalacje w jednym rzędzie. Dla przykładu, proszę rozpocząć na jednym końcu i zainstalować złączkę Gripple Jumbo w formacie pętli a zakończyć w taki sam sposób na środkowym słupku. Następnie proszę powtórzyć tą samą instalację zaczynając od słupka środkowego a zakończyć na drugim słupku krańcowym (patrz obrazek). A. B. A. Aby bardziej przyspieszyć instalację - użyj twój DPAK z Kotwicą Anchor 4 aby zakotwiczyć twój sad na krańcowym słupku. B. W zainstalowanych konstrukcjach ochronnych i zacieniających użyj Dynamic 6 aby zakotwiczyć twój krańcowy słupek dla maksymalnego zabezpieczenia konstrukcji

9 «Gripple nie tylko posiada rozwiązania idealne dla struktur tuneli foliowych ale także dla nowych, innowacyjnych sposobów uprawy roślin wewnątrz nich» Konstrukcja stoły GP 2/ Jumbo Nowy system rynien uprawowych szybko staję się co raz to uprzywilejowaną metodą hodowli. Struktura złożona jest z poziomych drutów, rozciągniętych pomiędzy pionowymi podporami aby spełniać rolę platformy dla roślin. Jako że rośliny są podniesione z podłoża, system ten nie tylko chroni przed chorobami ale i ułatwia zbieranie plonów bez konieczności orania gruntu. Rynny uprawowe są zazwyczaj instalowane przy użyciu drutu wysokowęglowego 3.15mm, metalowych słupków wewnętrznych i krańcowych. Dla drutów wspierających, idealne są dwa produkty: GP Nr 2 działa jako zakończenie na tyłach słupka, a Gripple Jumbo pozwala na łączenie dwóch końców drutu lub jako alternatywa na zakończenie drutu na krańcowym słupku. Obie złączki są napinane przy pomocy Napinacza Torq. Konstrukcje ochronne w produkcji owoców miękich Osłony ochronne takie jak tunele foliowe, siatki zacieniające lub siatki ochronne - często mogą być naruszone przez silny wiatr, grad i deszcz. Konstrukcje te są zwykle lekkie i często działają jak żagiel, a to z kolei może naruszyć strukturę. W związku z tym konstrukcje muszą być mocne i trwałe, a jednocześnie umożliwić kontrolę naprężeń. Idealny do kotwiczenia tuneli foliowych, siatek ochronnych i zaciemniających lub w jakimkolwiek innym przypadku, gdzie materiały są ruchome jest DPAK składający się z Dynamic Gripple i linki stalowej o określonej długości. Opracowany specjalnie dla dużych obciążeń i zmiennych-dynamicznych warunków dodatkowo wyposażony w mechanizm blokujący dla trwałego zabezpieczenia mocowania na lince stalowej, Dynamic zapewnia twojej konstrukcji bezpieczeństwo, nawet w bardzo ekstremalnych przypadkach. Mocowanie / Kotwienie owoców miękkich Zarówno konstrukcje stoły jak i tunele foliowe ochronne - obie te instalacje trzeba zakotwiczyć.gripple Anchor 4 i zestaw Gripple Plus Anchor Kit 4 (GPAK4) idealnie się do tego nadają. Wbijana w ziemię Gripple Anchor nie wymaga wstępnego kopania, co czyni instalację 8 razy szybszą niż w przypadku tradycyjnych metod. Przetestowana na różnych typach gleb, kotwica Gripple jest po prostu instalowana za pomocą narzędzia prowadzącego i młotka lub urządzeń przenośnych: z silnikiem spalinowym albo pneumatycznym -Thumpa. W instalacjach naziemnych, Zestaw Gripple Plus Anchor (Zestaw mocujący GPAK) dostarczany jest w postaci gotowego do użycia zestawu, z wstępnie dociętą elastyczną stalową linką i złączką Gripple do połączenia i naciągu instalacji w sposób szybki i łatwy. 16 Lina Maksymalne obciążenie robocze GPAK mm 400 kg GPAK mm 600 kg DPAK mm mm 750 kg* DPAK mm 1,750 kg* Typ Kotwiczenie konstrukcji ochronnych Systemy wspierające i ochrona owoców miękkich Wsparcie przy produkcji owoców miękkich Kotwiczenie w produkcji owoców miękkich P P P P *W przypadku zakupu w formie zestawu 17

10 Akcesoria Narzędzia napinające Narzędzie napinające Gripple Torq jest lekkie i kompaktowe, naciągnie stosowane produkty Gripple o średnicy do 6 mm. Wbudowany regulator mierzy siłę naciągu podczas pracy. Narzędzie Contractor Tool wykonane jest w całości z metalu i ma dłuższe uchwyty, daje przełożenie mechaniczne 10:1, idealny do konstrukcji w sadach i kotwiczeniu. Zastępcze zestawy krzywek są dostępne dla obu narzędzi. Twister Złączanie drutów w konstrukcjach Złączka Gripple Plus i Twister Konstrukcje z użyciem słupów metalowych Złączka Gripple Plus Nr 1 Naciąganie drutów w konstrukcjach Narzędzie Torq Zestaw do kotwiczenia słupów GPAK Kotwiczenie w glebie Anchor Gripple - kotwica i Drive Tool- narzędzie prowadzące Instalacja kotwicy Gripple Gripple petrol urządzenie na silnik spalinowy i Thumpa urządzenie pneumatyczne Rusztowania w sadach Jumbo Kotwiczenie sadów Dynamik Wsparcie i ochrona owoców miękkich Złączka Gripple Plus Nr 2 Gripple Twister to dobry sposób aby zabezpieczyć końcówki drutu, zapewniając estetyczne i bezpieczne wykończenie na trejażach. Twister zakrywa ostre końce drutu przed wystawaniem może być usunięty jeśli zachodzi potrzeba ponownego naciągnięcia drutu w przyszłości. Zbudowany z tworzywa odpornego na działanie UV, Gripple Twister jest stosowany na drutach o średnicy 1-3 mm. Klucz regulujący Wiele złączek Gripple zawiera w sobie funkcję pozwalającą na zmianę położenia drutu przed ich obciążeniem. Złączki Small, Medium i Large posiadają taką funkcję. Aby zastosować, włóż klucz w mały otwór równoległy do głównego kanału, uwalniając przy tym rolkę. Ten ruch sprawia, że złączki Gripple przesuwają się swobodnie wzdluż drutu. Przyrząd do cięcia drutu Gripple Przyrząd do cięcia drutu Gripple, dzięki japońskiej technologii zapewnia większą trwałość, nawet na stalowym wysokowęglowym drucie. Są przystosowane do ucinania wysokowęglowego drutu do 3.5mm, litego drutu oraz linek stalowych o maksymalnej średnicy równej 4mm. To sprawia że sprawdzają się zwłaszcza na GPAK3 i GPAK4. Pas Gripple jest idealny dla noszenia narzędzi potrzebnych do pracy w winnicach. Przystosowany do przechowywania zamków Gripple pas jest wykonany z trwałego poliestru oraz posiada szybko oraz łatwo zapinaną sprzączkę. 18 Szklarnie Pas na narzędzia Gripple 19
