1 PagePro 1300W/1350W Instrukcja obsługi H

2

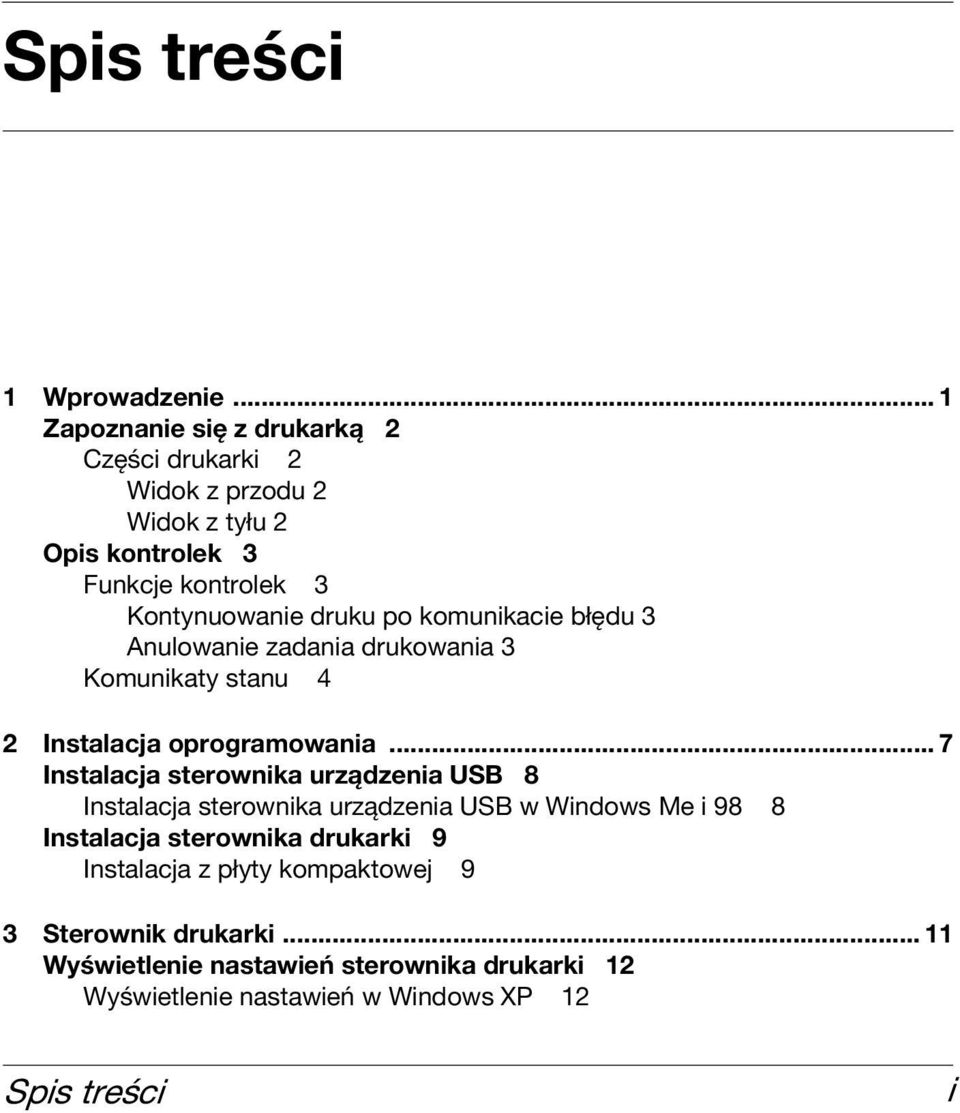

3 Spis treści 1 Wprowadzenie... 1 Zapoznanie się z drukarką 2 Części drukarki 2 Widok z przodu 2 Widok z tyłu 2 Opis kontrolek 3 Funkcje kontrolek 3 Kontynuowanie druku po komunikacie błędu 3 Anulowanie zadania drukowania 3 Komunikaty stanu 4 2 Instalacja oprogramowania... 7 Instalacja sterownika urządzenia USB 8 Instalacja sterownika urządzenia USB w Windows Me i 98 8 Instalacja sterownika drukarki 9 Instalacja z płyty kompaktowej 9 3 Sterownik drukarki Wyświetlenie nastawień sterownika drukarki 12 Wyświetlenie nastawień w Windows XP 12 Spis treści i

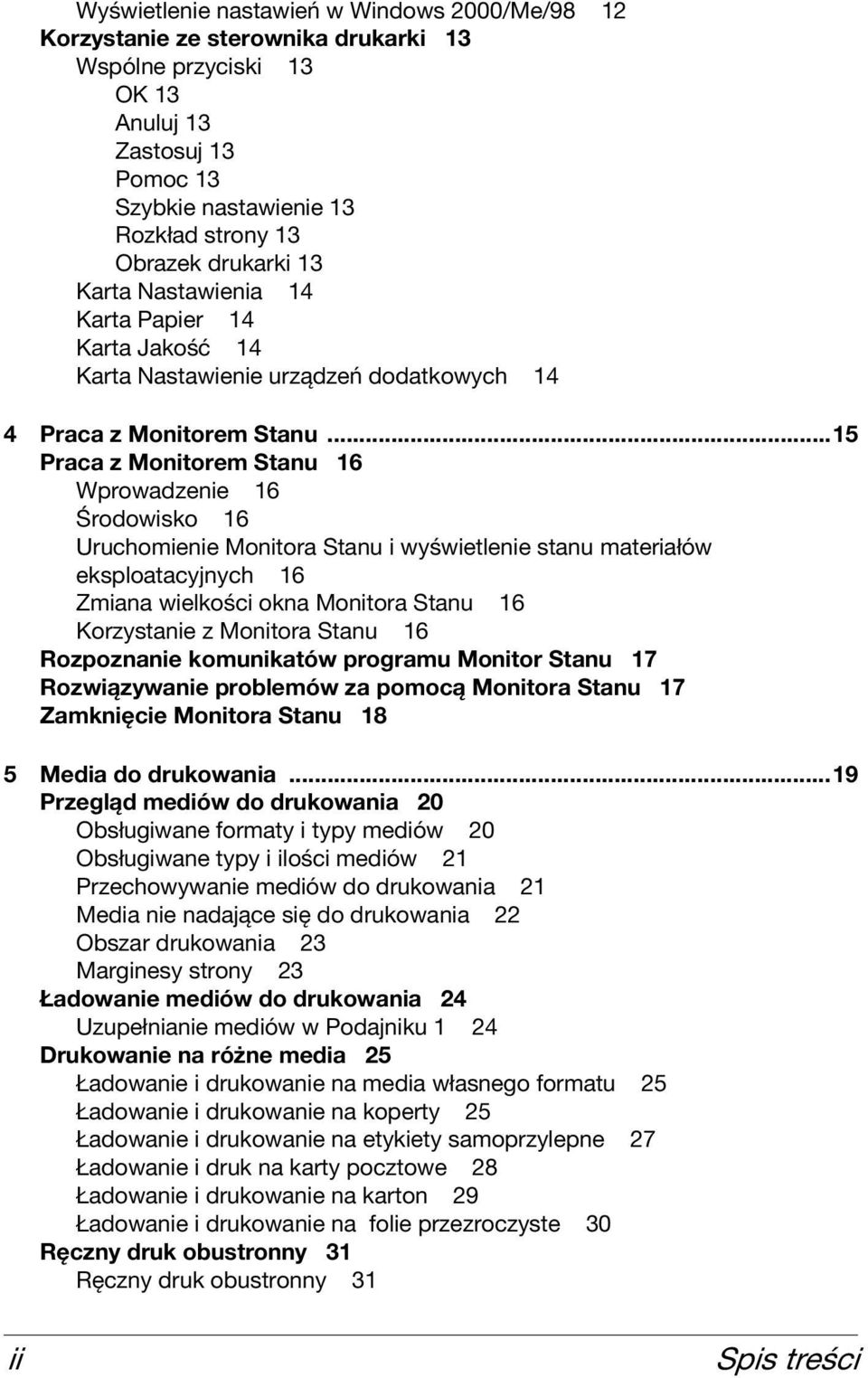

4 Wyświetlenie nastawień w Windows 2000/Me/98 12 Korzystanie ze sterownika drukarki 13 Wspólne przyciski 13 OK 13 Anuluj 13 Zastosuj 13 Pomoc 13 Szybkie nastawienie 13 Rozkład strony 13 Obrazek drukarki 13 Karta Nastawienia 14 Karta Papier 14 Karta Jakość 14 Karta Nastawienie urządzeń dodatkowych 14 4 Praca z Monitorem Stanu...15 Praca z Monitorem Stanu 16 Wprowadzenie 16 Środowisko 16 Uruchomienie Monitora Stanu i wyświetlenie stanu materiałów eksploatacyjnych 16 Zmiana wielkości okna Monitora Stanu 16 Korzystanie z Monitora Stanu 16 Rozpoznanie komunikatów programu Monitor Stanu 17 Rozwiązywanie problemów za pomocą Monitora Stanu 17 Zamknięcie Monitora Stanu 18 5 Media do drukowania...19 Przegląd mediów do drukowania 20 Obsługiwane formaty i typy mediów 20 Obsługiwane typy i ilości mediów 21 Przechowywanie mediów do drukowania 21 Media nie nadające się do drukowania 22 Obszar drukowania 23 Marginesy strony 23 Ładowanie mediów do drukowania 24 Uzupełnianie mediów w Podajniku 1 24 Drukowanie na różne media 25 Ładowanie i drukowanie na media własnego formatu 25 Ładowanie i drukowanie na koperty 25 Ładowanie i drukowanie na etykiety samoprzylepne 27 Ładowanie i druk na karty pocztowe 28 Ładowanie i drukowanie na karton 29 Ładowanie i drukowanie na folie przezroczyste 30 Ręczny druk obustronny 31 Ręczny druk obustronny 31 ii Spis treści

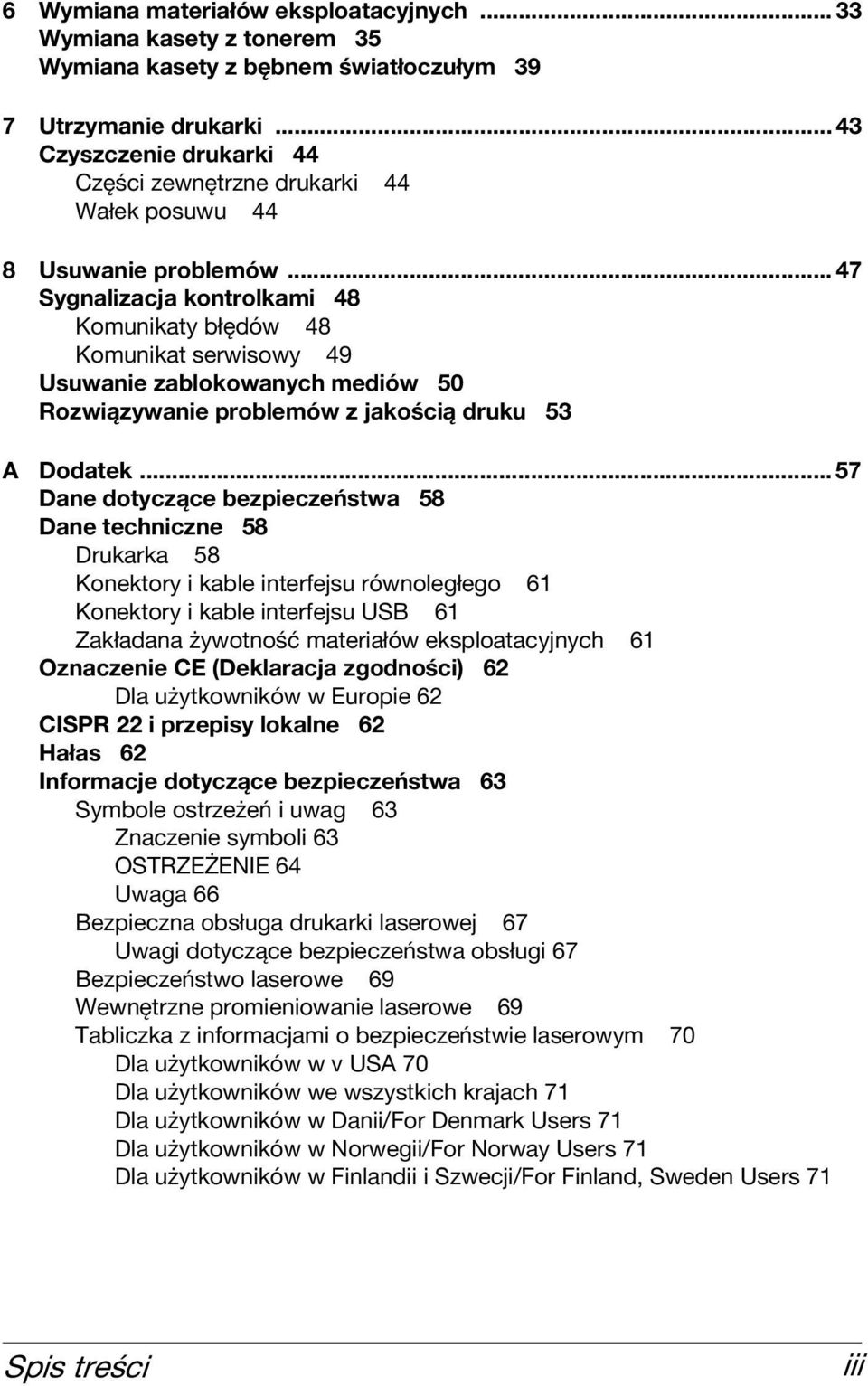

5 6 Wymiana materiałów eksploatacyjnych Wymiana kasety z tonerem 35 Wymiana kasety z bębnem światłoczułym 39 7 Utrzymanie drukarki Czyszczenie drukarki 44 Części zewnętrzne drukarki 44 Wałek posuwu 44 8 Usuwanie problemów Sygnalizacja kontrolkami 48 Komunikaty błędów 48 Komunikat serwisowy 49 Usuwanie zablokowanych mediów 50 Rozwiązywanie problemów z jakością druku 53 A Dodatek Dane dotyczące bezpieczeństwa 58 Dane techniczne 58 Drukarka 58 Konektory i kable interfejsu równoległego 61 Konektory i kable interfejsu USB 61 Zakładana żywotność materiałów eksploatacyjnych 61 Oznaczenie CE (Deklaracja zgodności) 62 Dla użytkowników w Europie 62 CISPR 22 i przepisy lokalne 62 Hałas 62 Informacje dotyczące bezpieczeństwa 63 Symbole ostrzeżeń i uwag 63 Znaczenie symboli 63 OSTRZEŻENIE 64 Uwaga 66 Bezpieczna obsługa drukarki laserowej 67 Uwagi dotyczące bezpieczeństwa obsługi 67 Bezpieczeństwo laserowe 69 Wewnętrzne promieniowanie laserowe 69 Tabliczka z informacjami o bezpieczeństwie laserowym 70 Dla użytkowników w v USA 70 Dla użytkowników we wszystkich krajach 71 Dla użytkowników w Danii/For Denmark Users 71 Dla użytkowników w Norwegii/For Norway Users 71 Dla użytkowników w Finlandii i Szwecji/For Finland, Sweden Users 71 Spis treści iii

6 iv Spis treści

7 Wprowadzenie 1

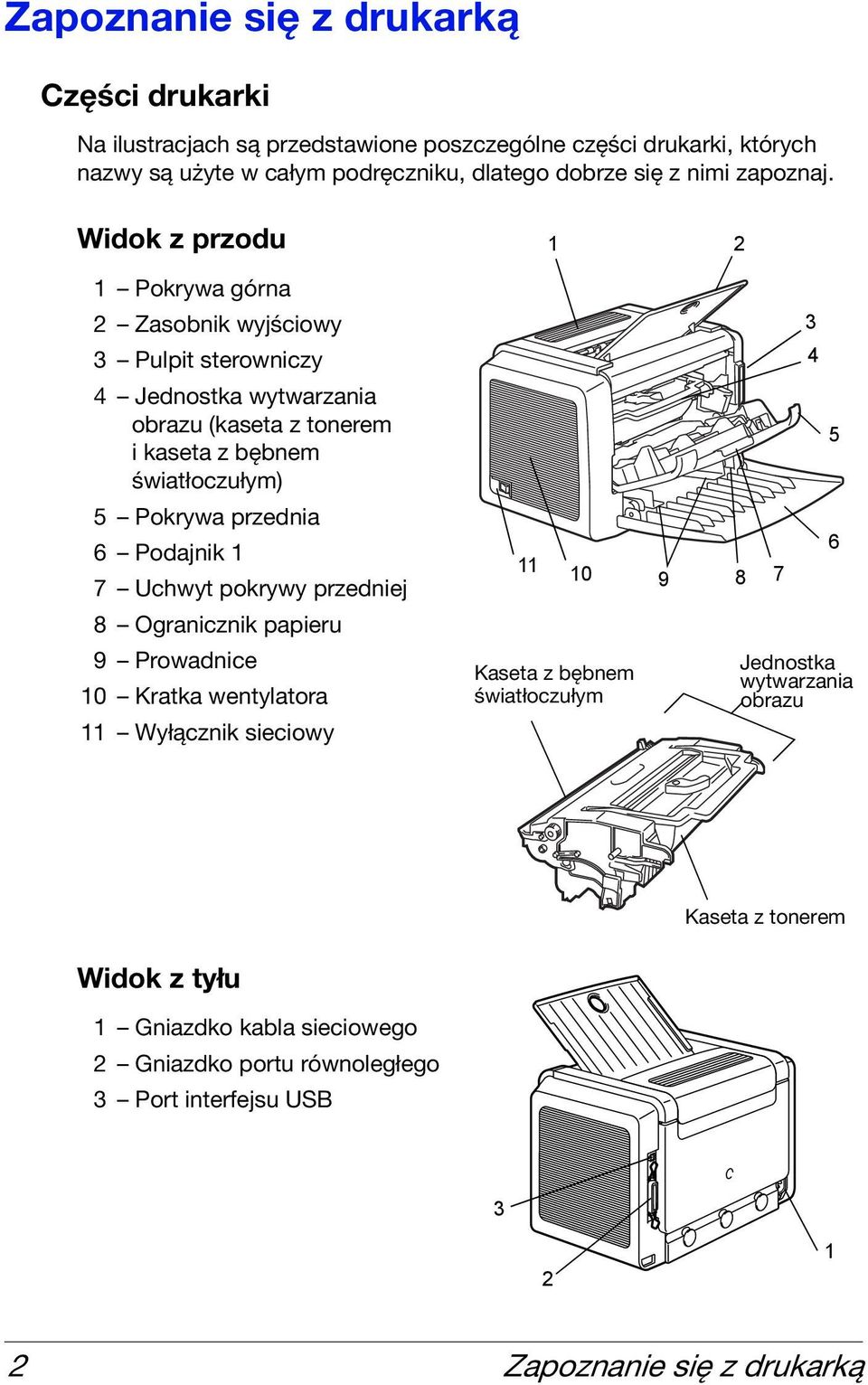

8 Zapoznanie się z drukarką Części drukarki Na ilustracjach są przedstawione poszczególne części drukarki, których nazwy są użyte w całym podręczniku, dlatego dobrze się z nimi zapoznaj. Widok z przodu Pokrywa górna 2 Zasobnik wyjściowy 3 Pulpit sterowniczy 4 Jednostka wytwarzania obrazu (kaseta z tonerem i kaseta z bębnem światłoczułym) 5 Pokrywa przednia 6 Podajnik 1 7 Uchwyt pokrywy przedniej 8 Ogranicznik papieru 9 Prowadnice 10 Kratka wentylatora 11 Wyłącznik sieciowy Kaseta z bębnem światłoczułym Jednostka wytwarzania obrazu Kaseta z tonerem Widok z tyłu 1 Gniazdko kabla sieciowego 2 Gniazdko portu równoległego 3 Port interfejsu USB Zapoznanie się z drukarką

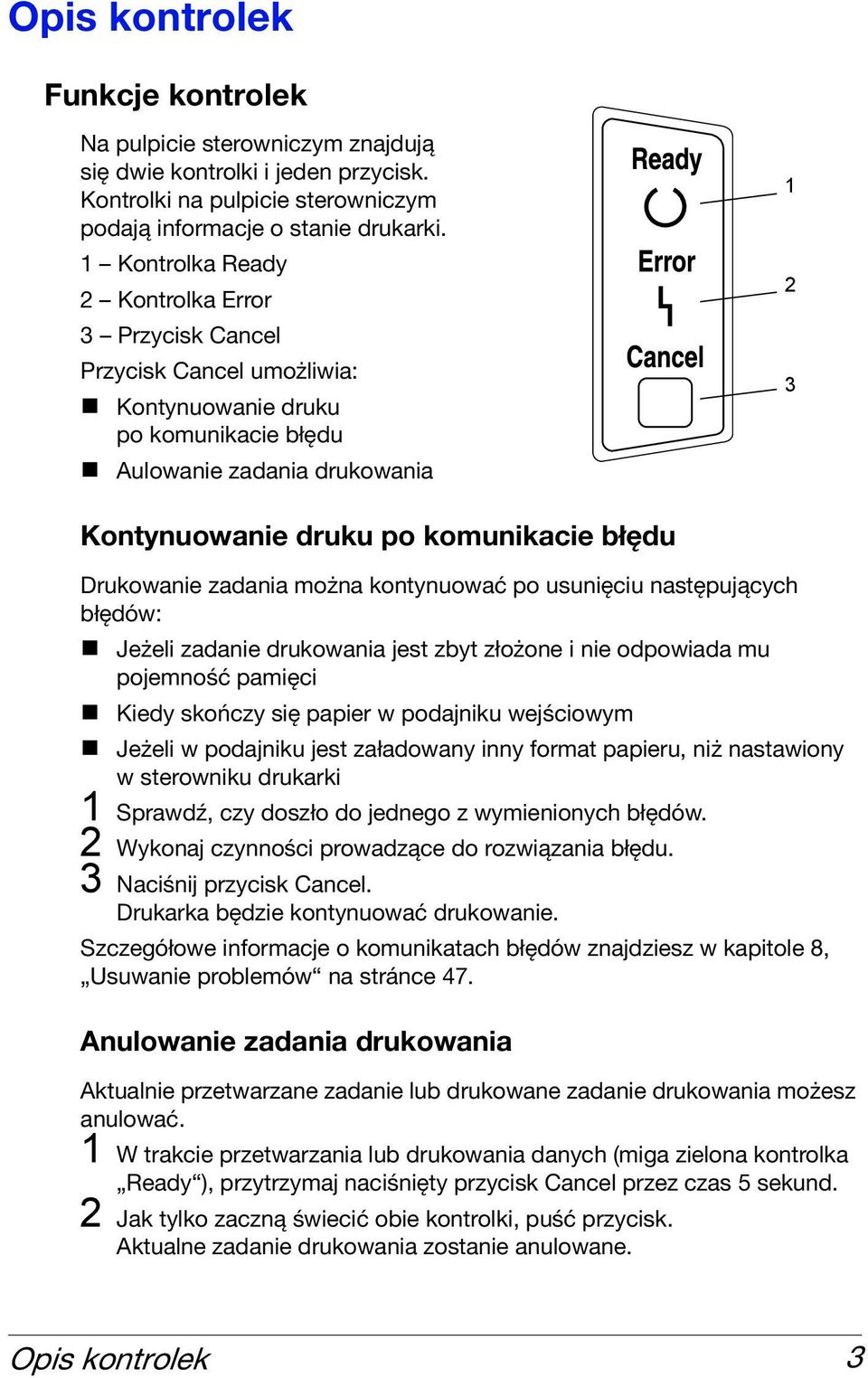

9 Opis kontrolek Funkcje kontrolek Na pulpicie sterowniczym znajdują się dwie kontrolki i jeden przycisk. Kontrolki na pulpicie sterowniczym podają informacje o stanie drukarki. 1 Kontrolka Ready 2 Kontrolka Error 3 Przycisk Cancel Przycisk Cancel umożliwia: Kontynuowanie druku po komunikacie błędu Aulowanie zadania drukowania Kontynuowanie druku po komunikacie błędu Drukowanie zadania można kontynuować po usunięciu następujących błędów: Jeżeli zadanie drukowania jest zbyt złożone i nie odpowiada mu pojemność pamięci Kiedy skończy się papier w podajniku wejściowym Jeżeli w podajniku jest załadowany inny format papieru, niż nastawiony w sterowniku drukarki 1 Sprawdź, czy doszło do jednego z wymienionych błędów. 2 Wykonaj czynności prowadzące do rozwiązania błędu. 3 Naciśnij przycisk Cancel. Drukarka będzie kontynuować drukowanie. Szczegółowe informacje o komunikatach błędów znajdziesz w kapitole 8, Usuwanie problemów na stránce 47. Anulowanie zadania drukowania Aktualnie przetwarzane zadanie lub drukowane zadanie drukowania możesz anulować. 1 W trakcie przetwarzania lub drukowania danych (miga zielona kontrolka Ready ), przytrzymaj naciśnięty przycisk Cancel przez czas 5 sekund. 2 Jak tylko zaczną świecić obie kontrolki, puść przycisk. Aktualne zadanie drukowania zostanie anulowane. Opis kontrolek 3

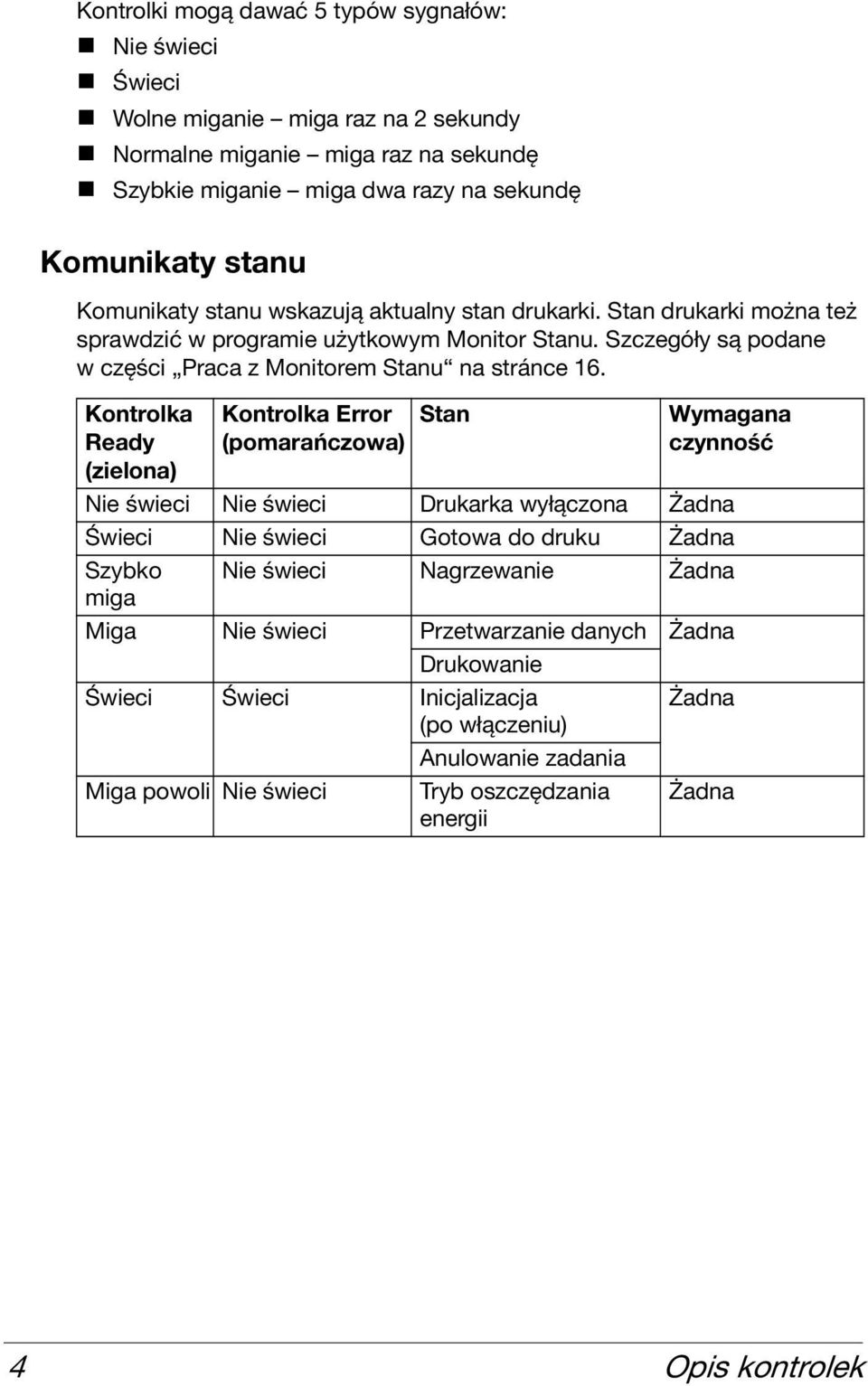

10 Kontrolki mogą dawać 5 typów sygnałów: Nie świeci Świeci Wolne miganie miga raz na 2 sekundy Normalne miganie miga raz na sekundę Szybkie miganie miga dwa razy na sekundę Komunikaty stanu Komunikaty stanu wskazują aktualny stan drukarki. Stan drukarki można też sprawdzić w programie użytkowym Monitor Stanu. Szczegóły są podane w części Praca z Monitorem Stanu na stránce 16. Kontrolka Ready (zielona) Kontrolka Error (pomarańczowa) Stan Wymagana czynność Nie świeci Nie świeci Drukarka wyłączona Żadna Świeci Nie świeci Gotowa do druku Żadna Szybko Nie świeci Nagrzewanie Żadna miga Miga Nie świeci Przetwarzanie danych Żadna Drukowanie Świeci Świeci Inicjalizacja Żadna (po włączeniu) Anulowanie zadania Miga powoli Nie świeci Tryb oszczędzania energii Żadna 4 Opis kontrolek

11 Kontrolka Ready (zielona) Kontrolka Error (pomarańczowa) Stan Świeci Miga powoli Kończy się toner Przygotuj nowy toner. Świeci Miga Skończył się toner Wymień kasetę ztonerem. Świeci Miga szybko Skończył się toner Wymień kasetę ztonerem. Nie jest zainstalowana kaseta z tonerem. Zainstalowana kaseta z tonerem nie jest zatwierdzonym typem kasety. Wymagana czynność Zainstaluj kasetę ztonerem. Zainstaluj kasetę z tonerem firmy KONICA MINOLTA. Uwaga Jeśli użyto kasety z tonerem dla innego obszaru, użyto kasety z tonerem innej niż oryginalna lub kasety z tonerem praktycznie wyczerpanym, po każdej wydrukowanej stronie zostanie wykonane czyszczenie, które obniży szybkość drukowania. Opis kontrolek 5

12 6 Opis kontrolek

13 Instalacja oprogramowania 2

14 Instalacja sterownika urządzenia USB Jeżeli podłączasz drukarkę do komputera za pomocą kabla USB, przed instalacją sterownika drukarki trzeba zainstalować sterownik urządzenia USB. Uwaga Jeżeli korzystasz z Windows 2000/XP, nie musisz instalować sterownika urządzenia USB. Kiedy pojawi się komunikat asystenta Wykryto nowy sprzęt, zamknij go. Instalacja sterownika urządzenia USB w Windows Me i 98 1 Włącz komputer. 2 Włącz drukarkę. 3 Po uruchomieniu Windows i włączeniu komputera włóż do stacji dysków CD-ROM Twojego komputera płytę kompaktową dostarczoną z drukarką. 4 Podłącz drukarkę do komputera za pomocą kabla USB. Pojawi się okno dialogowe Asystent podłączenia nowego sprzętu.postępuj według wskazówek na ekranie. Kliknij na przycisk Przeglądaj i wybierz umieszczenie na płycie kompaktowej, następnie przejdź do foldera: drivers\polish\win9x (dla Windows Me i 98). 5 Kliknij na przycisk Zakończ. Instalacja sterownika urządzenia USB zostanie dokończona. 6 Jeżeli po kliknięciu na przycisk Zakończ pojawi się okno dialogowe Asystenta dodania nowego sprzętu, kliknij na przycisk Anuluj. 8 Instalacja sterownika urządzenia USB

15 Instalacja sterownika drukarki Uwaga Do instalacji sterownika i programów użytkowych drukarki nie używaj asystenta Wykryto nowy sprzęt lub Asystent dodania nowego sprzętu. Instalacja z płyty kompaktowej 1 Włóż do stacji dysków CD-ROM komputera płytę kompaktową dostarczoną z drukarką. Automatycznie uruchomi się instalacja. Jeżeli instalacja nie uruchomi się automatycznie, uruchom Eksploratora Windows, wyświetl zawartość płyty kompaktowej i kliknij dwukrotnie na plik setup.exe. 2 Postępuj według wskazówek na ekranie. Jeżeli drukarka jest podłączona kablem USB, wybierz jako port drukarki USBxxx. Jeżeli drukarka jest podłączona za pomocą kabla równoległego, wybierz jako port drukarki LPTx. Instalacja sterownika drukarki 9

16 10 Instalacja sterownika drukarki

17 Sterownik drukarki 3

18 Wyświetlenie nastawień sterownika drukarki Wyświetlenie nastawień w Windows XP 1 Kliknij na przycisk Start i wybierz Panel sterownia. 2 Na liście Wybierz kategorię kliknij na Drukarki i inny sprzęt. 3 Na liście Wybierz zadanie... kliknij na Wyświetl zainstalowane drukarki lub faks-drukarki. 4 W folderze Drukarki i faksy zaznacz ikonę drukarki KONICA MINOLTA PagePro 1300W/PagePro 1350W. 5 Nastawienie druku wyświetlisz tak, że w menu Plik wybierzesz Preferencje drukowania... Wyświetlenie nastawień w Windows 2000/Me/98 1 W menu Start wybierz Nastawienia a następnie Drukarki. Pojawi się zawartość foldera Drukarki. 2 Zaznacz ikonę drukarki KONICA MINOLTA PagePro 1300W/PagePro 1350W. 3 Wyświetlenie nastawień sterownika drukarki: Windows 2000 W menu Plik wybierz Opcje druku... Windows Me/98 W menu Plik wybierz Właściwości a następnie kliknij na zakładkę Właściwości drukarki. 12 Wyświetlenie nastawień sterownika drukarki

19 Korzystanie ze sterownika drukarki Informacje o poszczególnych funkcjach znajdziesz w pomocy kontekstowej sterownika. Wspólne przyciski Opisane poniżej przyciski znajdują się na wszystkich kartach sterownika. OK Po kliknięciu na przycisk OK dokonane zmiany zostaną zapisane i zamknie się okno dialogowe Właściwości. Anuluj Kliknięciem na przycisk Anuluj zamkniesz okno dialogowe Właściwości bez zapisania dokonanych zmian. Zastosuj Kliknięciem na przycisk Zastosuj zapiszesz dokonane zmiany (okno dialogowe Właściwości pozostanie otwarte). Pomoc Kliknięciem na przycisk Pomoc wyświetlisz pomoc kontekstową. Szybkie nastawienie Jeżeli chcesz zapisać aktualne nastawienie sterownika, kliknij na przycisk Zapisz. Następnie będzie możliwe wybranie zapisanego szybkiego nastawienia z listy. Jeżeli na liście szybkich nastawień wybierzesz Domyślne, wszystkie funkcje na karcie sterownika nastawią się na pierwotne wartości. Rozkład strony Kliknij na ten przełącznik, jeżeli chcesz wyświetlić podgląd rozłożenia strony w sekcji obrazka. Obrazek drukarki Kliknij na ten przełącznik, jeżeli chcesz wyświetlić w tej sekcji obrazek drukarki. Korzystanie ze sterownika drukarki 13

20 Karta Nastawienia Ta karta umożliwia wykonanie następujących czynności: Wydrukowanie wielu stron logicznych na jedną stroną fizyczną (funkcja N stron na arkusz) Nastawienie druku znaków wodnych Wytworzenie własnych znaków wodnych Zadanie ręcznego druku obustronnego Wybranie źródła papieru Nastawienie typu mediów Wydrukowanie formularza za pomocą przedruków Wytworzenie/edytowanie przedruków Karta Papier Ta karta umożliwia wykonanie następujących czynności: Zadanie wielkości pierwotnego dokumentu Zdefiniowanie własnych formatów mediów Dostosowanie drukowanego dokumentu do wielkości medium do drukowania Wybranie wyjściowego formatu mediów Zmiana skali (powiększenie lub zmniejszenie) dokumentu do druku Nastawienie pozycji drukowania Zadanie liczby kopii Włączenie/wyłączenie sortowania Włączenie/wyłączenie drukowania wydruku próbnego Zadanie orientacji medium Obrócenie drukowanego obrazu o 180 według orientacji medium Karta Jakość Ta karta umożliwia wykonanie nastąpujących czynności: Zadanie rozdzielczości druku Nastawienie kontrastu i jaskrawości drukowanego dokumentu Włączenie/wyłączenie trybu oszczędzania tonera Karta Nastawienie urządzeń dodatkowych Ta karta umożliwia wykonanie następujących czynności: Kontrola wersji sterownika drukarki i informacje o prawach autorskich 14 Korzystanie ze sterownika drukarki

21 Praca z Monitorem Stanu 4

22 Praca z Monitorem Stanu Wprowadzenie Program użytkowy Monitor Stanu podaje informacje o aktualnym stanie lokalnie podłączonej drukarki. Środowisko Jeżeli drukarka jest podłączona kablem równoległym lub kablem USB, możesz korzystać z programu użytkowego Monitor Stanu w Windows XP, 2000, Me i 98. Uruchomienie Monitora Stanu i wyświetlenie stanu materiałów eksploatacyjnych Monitor Stanu możesz otworzyć jednym z następujących kroków. Windows XP W menu Start wybierz Wszystkie programy, Programy użytkowe KONICA MINOLTA PagePro 1300W/PagePro 1350W a następnie Stan KONICA MINOLTA PagePro 1300W/PagePro 1350W. Windows Me/2000/98 W menu Start wybierz Programy, Programy użytkowe KONICA MINOLTA PagePro 1300W/PagePro 1350W a następnie Stan KONICA MINOLTA PagePro 1300W/PagePro 1350W. Zmiana wielkości okna Monitora Stanu Jeżeli chcesz zmniejszyć wielkość okna, kliknij w menu Pokaż na Stan (Zmniejsz), lub Jeżeli chcesz zwiększyć wielkość okna, kliknij w menu Pokaż na Stan (Powiększ). Korzystanie z Monitora Stanu Jeżeli tło obrazka drukarki jest po prawej stronie zielone, drukarka jest w trybie gotowości lub drukuje bez problemów. Jeżeli tło obrazka drukarki jest po prawej stronie czerwone, wystąpił błąd i zostało przerwane przetwarzanie zadania drukowania. W lewej części okna dialogowego jest wyświetlany stan drukarki i komunikaty błędów. 16 Praca z Monitorem Stanu

23 Części funkcji zawierają: Stan drukarki wyświetla komunikaty tekstowe opisujące aktualny stan drukarki. Rozwiązanie podaje sposób postępowania przy rozwiązywaniu problemów i wznawianiu normalnych warunków pracy. Uwaga wyświetla komunikat tekstowy, który zwraca uwagę np. na niskki poziom tonera w kasecie. Obrazek stanu drukarki graficzne wyobrażenie drukarki, które identyfikuje miejsce powstałego problemu. Stan druku wyświetla stan aktualnego zadania drukowania. Wybierz komunikat umożliwia wybranie, które komunikaty mają być wyświetlane, jeżeli w drukarce powstaną określone warunki. Utrzymanie umożliwia nastawienie funkcji Trybu nocnego i funkcji Automatycznego kontynuowania. Stan materiałów eksploatacyjnych wyświetla stan zużycia (pozostałą ilość w procentach) tonera. Informacje o poszczególnych funkcjach znajdziesz w pomocy kontekstowej sterownika. Rozpoznanie komunikatów programu Monitor Stanu Kiedy Monitor Stanu wykryje problemy z drukowaniem, może w zależności od nastawienia przebiec kilka czynności naraz. Najpierw ikona zmieni kolor z zielonej na żółty lub czerwony, w zależności od powagi problemów. Więcej informacji o tych nastawieniach znajdziesz w pomocy kontekstowej. Rozwiązywanie problemów za pomocą Monitora Stanu Jeżeli program Monitor Stanu zwróci uwagę na problemy z drukiem, kliknij na ikonę programu w prawej części pulpitu Windows. Monitor Stanu identyfikuje drukarkę, w której wystąpiły problemy i poda typ błędu. Więcej informacji o tych nastawieniach znajdziesz w pomocy kontekstowej. Rozpoznanie komunikatów programu Monitor Stanu 17

24 Zamknięcie Monitora Stanu Jeżeli chcesz zamknąć program Monitor Stanu, kliknij w menu Plik na pozycję Koniec. Jeżeli klikniesz na przycisk X w górnym prawym rogu okna, okno dialogowe Monitora Stanu zamknie się, ale program dalej będzie dostępny na pulpicie Windows. Po kliknięciu na ikonę program ponownie się otworzy. 18 Zamknięcie Monitora Stanu

25 Media do drukowania 5

26 Przegląd mediów do drukowania Obsługiwane formaty i typy mediów Media Formaty mediów Gramatury Milimetry Cale A4 210,0 297, g/m 2 B5 (JIS) 182,0 257, (16 24 lb) A5 148,0 210, Legal 215,9 355, Letter 215,9 279, Statement 140,0 216, Executive 184,0 267, Folio 210,0 330, Letter Plus UK Quarto Foolscap G. Letter 203,0 267, G. Legal /2 13 Chinese ,0 260, Chinese ,0 185, K /4 10 3/4 B5 (ISO) 176,0 250, Koperta # Koperta C5 162,0 229, Koperta DL 110,0 220, nie ma do dyspozycji Koperta Monarch 98,0 191, g/m 2 Koperta C6 114,0 162, (16 24 lb) Koperta Cho # /4 9 1/4 Koperta Cho # /2 8 Widokówka japońska 100,0 148, nie ma do Podwójna karta pocztowa /4 7 3/4 dyspozycji Karton g/m 2 (25 43 lb) 20 Przegląd mediów do drukowania

27 Obsługiwane typy i ilości mediów źródło mediów/maksymalna ilość Pojemność na wejściu Typ medium Podajnik 1 Papier biurowy g/m 2 (16 24 lb) 150 arkuszy Specjalne media Koperty 10 arkuszy Etykiety 10 arkuszy Papier firmowy 10 arkuszy Karty pocztowe (format japoński) 50 sztuk (pojedyncze) 20 sztuk (podwójne) Papier gruby ( g/m 2 ; lb) 10 arkuszy Folie przezroczyste 5 arkuszy Uwaga Nie przepełniaj kasety (na kasecie jest znak maksymalnej ilości mediów), media mogą być nieprawidłowo podawane. Przechowywanie mediów do drukowania Media przechowuj w oryginalnym opakowaniu na równej powierzchni aż do ich załadowania do drukarki. Jeżeli media już zostały wjęte z opakowania, włóż je do oryginalnego opakowania i połóż w chłodnym, ciemnym miejscu. Podczas przechowywania mediów przestrzegaj następujących zasad: Media do drukowania chroń przed nadmierną wilgotnością. Media przechowuj w pomieszczeniu z wilgotnością względną w zakresie od 30 % do 65 %. Do wilgotnych mediów nie przylgnie prawidłowo toner. Media, które były przechowywane przez długi okres poza oryginalnym opakowaniem, mogą nadmiernie wyschnąć i zablokować się w drukarce. Chroń media przed bezpośrednim światłem słonecznym. Media do drukowania chroń przed wysokimi temperaturami (maks. do 35 C/95 F). Chroń media przed kurzem. Nie opieraj mediów do drukowania o inne przedmioty ani nie przechowuj ich w pozycji pionowej. Przed zakupieniem dużej ilości mediów do drukowania lub specjalnych mediów przeprowadź wydruk próbny na te media i sprawdź jakość wydruku. Przegląd mediów do drukowania 21

28 Media nie nadające się do drukowania Uwaga Nie stosuj podanych poniżej mediów do drukowania. Mogą spowodować niską jakość wydruku, zablokować się w drukarce lub uszkodzić ją. W wyniku ich użycia tracisz gwarancję. Pokrytych specjalnymi warstwami (kalką, papieru z połyskiem, papieru nasyconego farbą) Papieru z warstwą samokopiującą Mediów do naprasowywania (z warstwą termoczułą, papieru do kontaktowego druku termicznego, papieru przenoszącego do druku termicznego) Papieru z wodnymi kalkomaniami Papieru samokopiującego Specjalnych mediów przeznaczonych do drukarek atramentowych (bardzo cienkiego papieru, papieru z połyskiem, folii z połyskiem, widokówek itd.) Mediów już zadrukowanych w drukarce laserowej czarno-białej lub kolorowej drukarce laserowej lub kopiarce drukarce termicznej innej drukarce lub faksie Mokrych (lub wilgotnych) Wielowarstwowych Z warstwą samoprzylepną Pomiętych, załamanych, pofałdowanych lub z wzorami plastycznymi Perforowanych lub dziurkowanych, naddartych Zbyt gładkich, szorstkich lub z dekoracyjną powierzchnią O różnej grubości (z wytłaczanymi wzorami) na przedniej i tylnej stronie Zbyt cienkich lub zbyt grubych Zlepionych wzajemnie ładunkiem elektrostatycznym Pozłacanych lub z folią, zbyt jasnych Termoczułych lub nieodpornych na temperaturę utrwalania (200 C) O nieregularnych kształtach (różnej szerokości lub uciętych ukośnie) Połączonych klejem, taśmą klejącą, spinaczami lub zszywkami, wstążkami, haczykami, guzikami itp. Wybielanych chlorem Jakichkolwiek innych nie aprobowanych mediów 22 Przegląd mediów do drukowania

29 Stosuj media Nadające się do drukowania w biurowych drukarkach laserowych, na przykład standardowy papier biurowy Obszar drukowania Każdy format ma specyfikowany obszar drukowania, maksymalną powierzchnię, na którą drukarka może czysto i wyraźnie drukować. 4 mm (0.157 ") 4 mm (0.157 ") 4 mm (0.157 ") 4 mm (0.157 ") Marginesy strony Marginesy nastawia się w obsługującej aplikacji. Niektóre aplikacje umożliwiają nastawienie formatów użytkownika i marginesów, inne mają do wyboru tylko standardowe formaty i marginesy. Jeżeli wybierzesz standardowy format, możesz z powodu ograniczenia obszaru drukowania stracić część obrazu drukowanej strony. Jeżeli możesz w aplikacji nastawić własny format strony, uzyskasz optymalne wyniki wykorzystując wymiary gwarantowanego obszaru drukowania. Przegląd mediów do drukowania 23

30 Ładowanie mediów do drukowania Uzupełnianie mediów w Podajniku 1 Media w podajniku uzupełniaj tylko wtedy, kiedy jest pusty. 1 Naciśnij prawą prowadnicę iodsuń ją. 2 Włóż media do drukowania krótszą krawędzią do przodu istroną przeznaczoną do zadrukowania w górę. Maksymalnie można włożyć 150 arkuszy papieru biurowego o gramaturze 75 g/m 2 (20 lb). Jeżeli media w kasecie przekraczają znak maksymalnej ilości, może pogorszyć się niezawodność podawania. Papier firmowy (z nagłówkami) wkładaj stroną przeznaczoną do zadrukowania w górę a nagłówkiem do przodu (w kierunku do drukarki). 3 Naciśnij prawą prowadnicę i nastaw prowadnice tak, aby były dosunięte do lewej i prawej strony mediów. 24 Ładowanie mediów do drukowania

31 Drukowanie na różne media Ładowanie i drukowanie na media własnego formatu Nie stosuj własnych mediów do drukowania, które nie mają dozwolonych formatów Szerokość: 76 mm (3 ") do 216 mm (8.5 ") Długość: 127 mm (5 ") do 356 mm (14 ") 1 W sterowniku drukarki (karta Nastawienia/pozycja Typ medium) wybierz Papier biurowy. 2 Zadaj wielkość mediów (karta Papier/Format oryginału/edituj własny format...). 3 Załaduj media do drukowania do Podajnika 1 krótszą krawędzią do przodu i stroną przeznaczoną do zadrukowania w górę. 4 Nastaw prowadnice mediów według szerokości mediów. Uwaga Nieprawidłowo nastawione prowadnice mogą powodować obniżenie jakości druku, zablokowanie mediów lub uszkodzenie drukarki. 5 Uruchom druk na media własnego formatu. Ładowanie i drukowanie na koperty Przed drukowaniem na koperty zalecamy wykonanie wydruku próbnego na papier biurowy. Jeżeli wydruk nie jest orientowany w żądanym kierunku, wybierz Obrócony (karta Papier/pozycja Orientacja). Nie używaj kopert Z samoprzylepnymi języczkami Z taśmą klejącą, metalowymi spinaczami, klamrami, zszywkami lub paskami do pieczętowania S przejrzystymi okienkami S szorstką powierzchnią Z materiału, który roztapia się pod wpływem ciepła lub tworzy niebezpieczne pary Zapieczętowanych Drukowanie na różne media 25

32 Stosuj koperty Zwykłe koperty biurowe z połączeniami przekątnymi, ostrymi zagięciami i krawędziami oraz zwykłymi języczkami do zaklejania Przeznaczone do drukowania w drukarkach laserowych Suche 1 W sterowniku drukarki (karta Nastawienia/pozycja Typ medium) wybierz Koperty. 2 Zadaj wielkość koperty (karta Papier/pozycja Format oryginału). 3 Połóż koperty na równej powierzchni i wyrównaj je naciskając rogi. 4 Przegnij stos kopert (łącznie z krawędziami), aby były bardziej miękkie. 5 Wyrównaj zagięte rogi a następnie wyrównaj stos kopert stukając orówną powierzchnię. 6 Naciśnij prawą prowadnicę iodsuń prowadnice od siebie. 7 Włóż koperty krótszą krawędzią do przodu i stroną przeznaczoną do zadrukowania do góry (patrz ilustracje). 26 Drukowanie na różne media

33 Uwaga Drukuj tylko na przednią stronę koperty, przeznaczoną na adres. W niektórych częściach kopert są trzy warstwy papieru przednia, tylna i języczek. Tekst drukowany na te części może być wydrukowany nieprawidłowo lub nie będzie wydrukowany wcale. 8 Sprawdź nastawienie prowadnic, o ile to jest konieczne, nastaw je ponownie według wielkości kopert. Uwaga Nieprawidłowo nastawione prowadnice mogą powodować obniżenie jakości druku, zablokowanie mediów lub uszkodzenie drukarki. 9 Uruchom drukowanie na koperty. 10 Po wysunięciu koperty do zasobnika wyjściowego natychmiast otwórz jej języczek, zanim ostygnie. Ponieważ koperty przechodzą między ogrzewanymi wałkami urządzenia utrwalającego, mogą się zakleić, dlatego stosuj koperty z klejem emulsyjnym. Ładowanie i drukowanie na etykiety samoprzylepne Arkusz z etykietami tworzą etykiety (strona zadrukowywana), warstwa kleju i papier podkładowy. Właciwości etykiety samoprzylepnej muszą odpowiadać wymaganym właściwościom papieru biurowego. Etykiety samoprzylepne muszą pokrywać cały papier podkładowy i nigdzie nie może być widoczny klej. Na arkusze z etykietami samoprzylepnymi możesz drukować ciągle, ale może to mieć wpływ na podawanie w zależności od jakości użytych mediów i warunków otoczenia. Jeżeli wystąpią problemy, przerwij druk ciągły i etykiety podawaj po jednym arkuszu. Dane formatuj w aplikacji, z której będziesz drukować. Umieszczenie tekstu najpierw wypróbuj na arkuszu papieru biurowego. Więcej informacji o drukowaniu na etykiety samoprzylepne może być podanych w dokumentacji aplikacji, z której drukujesz. Drukowanie na różne media 27

34 Nie stosuj arkuszy z etykietami samoprzylepnymi Których etykiety łatwo się odklejają Etykiety mogą się przylepić na urządzeniu utrwalającym i spowodować zablokowanie mediów. Arkuszy ze wstępnie naciętymi etykietami Nie stosuj Stosuj Stosuj arkusze z etykietami samoprzylepnymi Zalecane do drukowania w drukarkach laserowych Etykiety na całym arkuszu (nie nacięte wstępnie) 1 W sterowniku drukarki (karta Nastawienia/pozycja Typ medium) wybierz Papier gruby. 2 Zadaj wielkość etykiety (karta Papier/pozycja Format oryginału). 3 Załaduj arkusz z etykietami do Podajnika 1 krótszą krawędzią do przodu i stroną przeznaczoną do zadrukowania w górę. 4 Nastaw prowadnice mediów według szerokości arkusza z etykietami. Uwaga Nieprawidłowo nastawione prowadnice mogą spowodować obniżenie jakości druku, zablokowanie mediów lub uszkodzenie drukarki. 5 Uruchom druk na etykiety. Ładowanie i druk na karty pocztowe Nie stosuj kart pocztowych Z wykończeniem powierzchni Zdeformowanych lub zagiętych Przeznaczonych do drukarek atramentowych Kolorowych Wstępnie zadrukowane lub kolorowe karty pocztowe (mogą utknąć w drukarce) 28 Drukowanie na różne media

35 Stosuj karty pocztowe Przeznaczone do drukarek laserowych ( mm/ ") 1 W sterowniku drukarki (karta Nastawienia/pozycja Typ medium), wybierz Karty pocztowe. 2 Zadaj format karty pocztowej (karta Papier/pozycja Format oryginału). 3 Połóż karty pocztowe na równej powierzchni i wyrównaj je naciskając rogi. 4 Wyjmij wszelkie media z Podajnika 1. 5 Załaduj karty pocztowe do Podajnika 1 krótszą krawędzią do przodu istroną przeznaczoną do zadrukowania w górę. 6 Nastaw prowadnice według szerokości kart pocztowych. Uwaga Nieprawidłowo nastawione prowadnice mogą spowodować obniżenie jakości druku, zablokowanie mediów lub uszkodzenie drukarki. 7 Uruchom druk na karty pocztowe. Ładowanie i drukowanie na karton Przed drukowaniem na karton najpierw wypróbuj, czy ma odpowiednią jakość i czy obraz drukowanej strony nie jest posunięty. Nie stosuj kartonu Kombinowanego w podajniku wejściowym z innymi typami mediów do drukowania (może dojść do ich zablokowania). Uwaga Nie kombinuj w tym samym podajniku kartonu z innymi mediami do drukowania, może dojść do ich zablokowania. 1 W sterowniku drukarki (karta Nastawienia/pozycja Typ medium), wybierz Papier gruby. 2 Zadaj format kartonu (karta Papier/pozycja Format oryginału). 3 Załaduj karton do Podajnika 1 krótszą krawędzią do przodu i stroną przeznaczoną do zadrukowania w górę. 4 Nastaw prowadnice według szerokości kartonu. Uwaga Nieprawidłowo nastawione prowadnice mogą powodować obniżenie jakości druku, zablokowanie mediów lub uszkodzenie drukarki. 5 Uruchom druk na karton. Drukowanie na różne media 29

36 Ładowanie i drukowanie na folie przezroczyste Uwaga Stosowanie nie aprobowanych folii przezroczystych (na przykład kolorowych folii przezroczystych z wykończeniem powierzchni) może uszkodzić drukarkę. Gwarancja nie obejmuje takiego typu uszkodzeń. Folie przezroczyste wyjmij z zasobnika wyjściowego jak najwcześniej, aby nie sklejały się ładunkiem elektrostatycznym. Nie dotykaj folii gołymi rękami, może się obniżyć jakość druku. Nie manipuluj z foliami zbyt często. Na folie przezroczyste możesz drukować ciągle. W zależności od typu ijakości mediów, ładunku elektrostatycznego i warunków otoczenia może obniżyć się niezawodność podawania. Jeżeli wystąpią problemy z podawaniem, ładuj folie w mniejszej ilości (1 10 sztuk). Nie stosuj folii przezroczystych Z wykończeniem powierzchni, na przykład folii przezroczystych przeznaczonych do większości drukarek kolorowych lub kopiarek Sklejonych ładunkiem elektrostatycznym Stosuj folie przezroczyste Jednokolorowe folie przezroczyste bez wykończenia powierzchni 1 W sterowniku drukarki (karta Nastawienie/pozycja Typ medium), wybierz Folie przezroczyste. 2 Zadaj format folii (karta Papier/pozycja Format oryginału). 3 Przekartkuj kilka arkuszy folii przezroczystych. Nie kartkuj większą ilością folii przezroczystych, mogą się skleić ładunkiem elektrostatycznym. 4 Załaduj folie przezroczyste do Podajnika 1 krótszą krawędzią do przodu i stroną przeznaczoną do zadrukowania w górę. 5 Nastaw prowadnice mediów według szerokości folii. Uwaga Nieprawidłowo nastawione prowadnice mogą spowodować obniżenie jakości druku, zablokowanie mediów lub uszkodzenie drukarki. 6 Uruchom druk na folie przezroczyste. 7 Zadrukowane folie zawsze natychmiast wyjmij z zasobnika wyjściowego. 30 Drukowanie na różne media

37 Ręczny druk obustronny Do druku obustronnego wybierz nie przejrzysty papier. Skontroluj to na wydrukach próbnych. Ręczny druk obustronny Zadrukowane media mogą się w drukarce zablokować, o ile nie są doskonale równe. 1 W sterowniku drukarki (karta Nastawienia/pozycja Druk obustronny/ Broszura) wybierz odpowiednie nastawienie z Grzbiet przy krótszej krawędzi, Grzbiet przy dłuższej krawędzi, Broszura z grzbietem po lewej stronie lub Broszura z grzbietem po prawej stronie. 2 Z okna dialogowego drukowania w programie wybierz wymagane ustawienia i wydrukuj wszystkie strony. 3 Wyjmij jednostronne wydruki z zasobnika wyjściowego, a następnie umieść je w podajniku 1, zachowując tę samą orientację, z jaką zostały wcześniej włożone. 4 W oknie na ekranie monitora kliknij na Kontynuuj lub naciśnij przycisk Cancel na drukarce. Ręczny druk obustronny 31

38 32 Ręczny druk obustronny

39 Wymiana materiałów eksploatacyjnych 6

40 Podczas wymiany kasety z tonerem należy korzystać z następującej tabeli. Dla uzyskania optymalnej jakości druku i działania należy używać wyłącznie kaset z tonerem firmy KONICA MINOLTA odpowiednich dla danego typu drukarki zgodnie z informacjami w poniższej tabeli. Typ drukarki i numery części kasety z tonerem można znalezć po otwarciu przedniej osłony na etykiecie zamówienia materiałów eksploatacyjnych wewnątrz przedniej osłony drukarki. Dla PagePro 1300W Typ drukarki Numer czêœci drukarki Typ kasety z tonerem Numer czêœci kasety z tonerem EU Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci AP, GC Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci JP Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci Dla PagePro 1350W Typ drukarki Numer czêœci drukarki Typ kasety z tonerem Numer czêœci kasety z tonerem AM Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci EU Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci AP, GC Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci JP Kaseta z tonerem o standardowej wydajnoœci Kaseta z tonerem o wysokiej wydajnoœci Uwaga Jesli uzyto kasety z tonerem dla innego obszaru, uzyto kasety z tonerem innej niz oryginalna lub kasety z tonerem praktycznie wyczerpanym, po kazdej wydrukowanej stronie zostanie wykonane czyszczenie, które obnizy szybkosc drukowania. 34

41 Wymiana kasety z tonerem Kiedy będzie konieczna wymiana kasety z tonerem, w Monitorze Stanu pojawi się komunikat Kończy się toner. Wskazanie stanu materiału eksploatacyjnego w Monitorze Stanu jest tylko orientacyjne. Drukowanie można kontynuować również po pojawieniu się komunikatu, ale nasycenie druku stopniowo słabnie, dlatego należy wymienić jak najwcześniej kasetę ztonerem. W niniejszej instrukcji kaseta z tonerem połączona zkasetą z bębnem światłoczułym jest nazywana jednostką tworzenia obrazu. Kaseta z bębnem światłoczułym Jednostka wytwarzania obrazu 1 Chwyć uchwyt pokrywy przedniej i otwórz ją. Kaseta z tonerem 2 Wyciągnij w kierunku do siebie uchwyt jednostki tworzenia obrazu a następnie wyciągnij ją z drukarki. Uwaga Nie narażaj jednostki tworzenia obrazu na działanie światła przez dłuższy czas. Jeżeli jednostka tworzenia obrazu będzie narażona na światło zbyt długo, może się obniżyć jakość druku. Wymiana kasety z tonerem 35

42 3 Przesuń dźwigienkę na kasecie z tonerem w kierunku strzałki. 4 Obydwoma rękami oddziel od siebie kasetę z tonerem i kasetę z bębnem światłoczułym. Kaseta z tonerem Uwaga Kaseta z bębnem światłoczułym Kasetę z tonerem i kasetę z bębnem światłoczułym trzymaj podczas oddzielania w pozycji poziomej. Nie dotykaj powierzchni bębna światłoczułego pod klapką ochronną, może się obniżyć jakość druku. Nie dotykaj jakichkolwiek metalowych części kasety z bębnem i kasety z tonerem, części te mogą się uszkodzić wyładowaniem elektrostatycznym. 36 Wymiana kasety z tonerem

43 5 Wyjmij nową kasetę z tonerem z opakowania. Opakowania nie wyrzucaj. Użyj go do schowania starej kasety ztonerem. 6 Chwyć mocno kasetę obydwoma rękami i porusz nią w lewo i w prawo, aby toner w niej rozmieścił się równomiernie. 7 Zdejmij z kasety z tonerem pokrywę ochronną. Uwaga Nie dotykaj wałka przenoszenia obrazu w kasecie z tonerem, może obniżyć się jakość druku. Wymiana kasety z tonerem 37

44 8 Chwyć kasetę z tonerem i kasetę z bębnem, przyłóż je do siebie tak, aby kolorowa prowadnica na kasecie była przy odpowiadającym kolorowym występie na kasecie, i obie części połącz. 9 Nasadź jednostkę tworzenia obrazu do prowadnic w drukarce i wsuń ją do wewnątrz. Uwaga Nie wsuwaj jednostki tworzenia obrazu ukośnie lub siłą, możesz uszkodzić drukarkę. 10 Dociśnij uchwyt pokrywy przedniej i zamknij pokrywę. 11 Starą kasetę z tonerem włóż do opakowania, które zostało po nowej kasecie. 38 Wymiana kasety z tonerem

45 Wymiana kasety z bębnem światłoczułym Jeżeli wydruki zaczną blednąć lub są rozmazane, prawdopodobnie kończy się żywotność kasety z bębnem światłoczułym. Żywotność kasety z bębnem światłoczułym wynosi od ok (zadania jednostronicowe) do (druk ciągły) stron formatu A4/Letter (przy średnim pokryciu 5 % lub mniej). W Monitorze Stanu wybierz opcję Drukarka, wydrukuj Stronę konfiguracyjną (Drukowanie strony konfiguracyjnej) i skontroluj na niej całkowitą liczbę wydruków. Uwaga Bęben światłoczuły jest bardzo wrażliwy na jasne światło, bezpośrednie światło słoneczne i dotyk. Kasetę z bębnem światłoczułym zawsze zostawiaj aż do instalacji w opakowaniu ochronnym. W niniejszej instrukcji kaseta z tonerem połączona zkasetą z bębnem światłoczułym jest nazwywana jednostką tworzenia obrazu. Kaseta z bębnem światłoczułym Jednostka wytwarzania obrazu Kaseta z tonerem 1 Chwyć uchwyt pokrywy przedniej i otwórz ją. Wymiana kasety z bębnem światłoczułym 39

46 2 Wyciągnij w kierunku do siebie uchwyt jednostki tworzenia obrazu a następnie wyciągnij ją z drukarki. 3 Przesuń dźwigienkę na kasecie z tonerem w kierunku strzałki. 4 Obydwoma rękami oddziel od siebie kasetę z tonerem i kasetę z bębnem światłoczułym. Kaseta z tonerem Uwaga Kasetę z tonerem i kasetę zbębnem światłoczułym podczas oddzielania trzymaj w pozycji poziomej. Kaseta z bębnem światłoczułym Nie dotykaj wałka przenoszenia obrazu w kasecie z tonerem, może się obniżyć jakość druku. 5 Wyjmij nową kasetę z bębnem światłoczułym z opakowania. Opakowania nie wyrzucaj. Użyj go do schowania starej kasety zbębnem. 40 Wymiana kasety z bębnem światłoczułym

47 6 Chwyć kasetę z tonerem ikasetę z bębnem, przyłóż je do siebie tak, aby kolorowa prowadnica na kasecie była przy odpowiadającym kolorowym występku na kasecie z bębnem i połącz obie części. Uwaga Nie dotykaj powierzchni bębna światłoczułego pod klapką ochronną, może się obniżyć jakość druku. Nie dotykaj jakichkolwiek metalowych części kasety z bębnem światłoczułym i kasety z tonerem, części te mogą się uszkodzić wyładowaniem elektrostatycznym. 7 Nasadź jednostkę tworzenia obrazu do prowadnic w drukarce iwsuń ją do wewnątrz. Uwaga Nie wsuwaj jednostki tworzenia obrazu ukośnie lub siłą, możesz uszkodzić drukarkę. Wymiana kasety z bębnem światłoczułym 41

48 8 Dociśnij uchwyt pokrywy przedniej i zamknij pokrywę. 9 Starą kasetę z bębnem włóż do opakowania, które pozostało po nowej kasecie. 42 Wymiana kasety z bębnem światłoczułym

49 Utrzymanie drukarki 7

50 Czyszczenie drukarki Części zewnętrzne drukarki Uwaga Podczas czyszczenia nie rozpylaj środka czyszczącego bezpośrednio na powierzchnię drukarki, może dostać się do wewnątrz i uszkodzić jej obwody. UWAGA Dbaj o to, aby do drukarki nie dostała się woda ani inne ciecze, może dojść do urazu prądem elektrycznym lub do uszkodzenia drukarki. Wałek posuwu 1 Drukarkę przed czyszczeniem wyłącz i odłącz od niej kabel sieciowy i wszystkie kable interfejsu. 44 Czyszczenie drukarki

51 2 Chwyć uchwyt pokrywy przedniej i otwórz ją. 3 Wyciągnij w kierunku do siebie uchwyt jednostki tworzenia obrazu a następnie wyciągnij ją z drukarki. Uwaga Jednostki tworzenia obrazu nie narażaj na działanie światła przez dłuższy czas. Jeżeli jednostka tworzenia obrazu będzie zbyt długo narażona na działanie światła, może się obniżyć jakość druku. UWAGA Urządzenie utrwalające może być bardzo gorące. Jeżeli dotkniesz jakiejkolwiek części urządzenia utrwalającego, możesz się poparzyć. Nie dotykaj wałka przenoszenia obrazu w drukarce, może się obniżyć jakość druku. Czyszczenie drukarki 45

52 4 Oczyść wałek posuwu delikatną, suchą tkaniną. 5 Nasadź jednostkę tworzenia obrazu do prowadnic w drukarce i wsuń ją do wewnątrz. Uwaga Nie wsuwaj jednostki tworzenia obrazu ukośnie lub siłą, możesz uszkodzić drukarkę. 6 Dociśnij uchwyt pokrywy przedniej i zamknij pokrywę. 46 Czyszczenie drukarki

53 Usuwanie problemów 8

54 Sygnalizacja kontrolkami Kontrolki (Ready, Error) na pulpicie sterowniczym drukarki informują o stanie drukarki i pomagają w lokalizacji poszczególnych problemów. Komunikaty błędów Komunikaty błędów informują o błędach, które musisz usunąć, w przeciwnym wypadku drukarka nie będzie kontynuować przetwarzania zadania drukowania lub przejdzie do stanu Gotowy. Kontrolka Ready (zielona) Kontrolka Error (pomarańczowa) Stan Wymagana czynność Miga Miga Błąd komunikacji Skontroluj kabel łączący. Na przemian szybko migają Mało danych obrazu W podajniku zadanym wsterowniku drukarki nie ma żadnych mediów. Błąd formatu mediów Jeżeli w Monitorze Stanu jest aktywowana opcja Automatyczne kontynuowanie a arkusz medium już został podany, wysunie się automatycznie po upływie nastawionego czasu. Czekanie przy ręcznym druku obustronnym Wyłącz drukarkę. Po kilku sekundach włącz ją ponownie. Wybierz niższą rozdzielczość. Włóż odpowiedni typ mediów do Podajnika 1. Włóż media odpowiedniego formatu do Podajnika 1. Załaduj media do drukowania odwrotną stroną. (Szczegóły są podane w części Ręczny druk obustronny na stránce 31.) 48 Sygnalizacja kontrolkami

55 Kontrolka Ready (zielona) Na przemian szybko migają Czekanie przy wydruku próbnem Jeżeli odpowiada Ci jakość wydruku próbnego, naciśnij przycisk Cancel na pulpicie sterowniczym drukarki. Jeżeli nadruk nie jest zadowalający, przytrzymaj przycisk Cancel naciśnięty ponad 5 sekund, aktualne zadanie drukowania zostanie anulowane. Nie świeci Miga powoli Brak papieru Załaduj media do Podajnika 1. Nie świeci Miga Nie świeci Świeci Kontrolka Error (pomarańczowa) Stan Zablokowanie mediów Jest otwarta przednia lub górna pokrywa. Wymagana czynność Usuń zablokowane medium, zamknij pokrywę przednią anastępnie kontynuuj drukowanie zadania. Zamknij przednią lub górną pokrywę. Komunikat serwisowy Ten komunikat sygnalizuje poważniejszą usterkę, którą może usunąć tylko kwalifikowany technik serwisowy. Kontrolka Ready (zielona) Kontrolka Error (pomarańczowa) Stan Wymagana czynność Nie świeci Szybko miga Błąd krytyczny Wyłącz i ponownie włącz drukarkę. Jeżeli problem trwa, zwróć się do sprzedawcy lub autoryzowanego punktu naprawczego. Sygnalizacja kontrolkami 49

56 Usuwanie zablokowanych mediów Po zapoznaniu się z trasą przejścia mediów do drukowania przez drukarkę łatwiej znajdziesz miejsce, w którym utknęły. Wałek przenoszenia obrazu Wałek posuwu Wałek podający 1 Chwyć uchwyt pokrywy przedniej i otwórz ją. 50 Usuwanie zablokowanych mediów

57 2 Wyciągnij w kierunku do siebie uchwyt jednostki tworzenia obrazu a nastąpnie wyciągnij ją z drukarki. Uwaga Nie narażaj jednostki tworzenia obrazu na działanie światła dłuższy czas, może się obniżyć jakość druku. 3 Wyciągnij zablokowane medium w kierunku podawania. Uwaga Jeżeli medium do drukowania zablokowało się w urządzeniu utrwalającym, wyciągnij arkusz w kierunku w dół. Usuwanie zablokowanych mediów 51

58 UWAGA Urządzenie utrwalające może być bardzo gorące. Jeżeli dotkniesz jakiejkolwiek części w okolicy urządzenia utrwalającego, możesz się poparzyć. Nie dotykaj wałka przenoszenia obrazu w drukarce, może się obniżyć jakość druku. 4 Nasadź jednostkę tworzenia obrazu do prowadnic w drukarce i wsuń ją do wewnątrz. Uwaga Nie wsuwaj jednostki tworzenia obrazu ukośnie lub siłą, możesz uszkodzić drukarkę. 5 Dociśnij uchwyt pokrywy przedniej i zamknij pokrywę. 52 Usuwanie zablokowanych mediów

59 Rozwiązywanie problemów z jakością druku Objawy Przyczyna Rozwiązanie Pusta strona Prawdopodobnie jest uszkodzona kaseta z tonerem. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. Czarna strona Prawdopodobnie jest uszkodzona kaseta z tonerem. Prawdopodobnie jest konieczna naprawa drukarki. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. Zwróć się do sprzedawcy drukarki lub postępuj według wskazówek w podręczniku Informacje ogólne. Wydruk jest zbyt jasny W kasecie prawdopodobnie kończy się toner. Wyjmij kasetę z tonerem i kilkakrotnie porusz nią w prawo i w lewo, aby rozmieścił się w niej pozostały toner. Prawdopodobnie jest uszkodzona kaseta z tonerem. W sterowniku drukarki nie są prawidłowo nastawione parametry Kontrast i Jaskrawość drukowanego obrazu. Jeżeli problem trwa, wymień kasetę z tonerem. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. W sterowniku drukarki przejdź na kartę Jakość, nastaw parametry Kontrast i Jaskrawość i uruchom drukowanie ponownie. Rozwiązywanie problemów z jakością druku 53

60 Objawy Przyczyna Rozwiązanie Zbyt ciemny wydruk Prawdopodobnie jest uszkodzona kaseta z tonerem. W sterowniku drukarki nie są prawidłowo nastawione parametry Kontrast i Jaskrawość drukowanego obrazu. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. W sterowniku drukarki przejdź na kartę Jakość, nastaw parametry Kontrast i Jaskrawość i uruchom drukowanie ponownie. Cień w tle Prawdopodobnie uszkodzona kaseta z tonerem. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. Nierównomierne nasycenie druku Nierównomierny wydruk Toner w kasecie jest nierównomiernie rozmieszczony. Prawdopodobnie jest uszkodzona kaseta z tonerem. Prawdopodobnie jest uszkodzony wałek przenoszenia obrazu. Media są wilgotne (z powodu wysokiej wilgotności lub polania wodą). Wyjmij kasetę z tonerem i kilkakrotnie poruszaj nią w prawo i w lewo, aby rozmieścił się w niej pozostały toner. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. Zwróć się do dostawcy drukarki. Toner nie przylgnie prawidłowo do wilgotnych mediów. Wymień wilgotne media na suche i ponów drukowanie. 54 Rozwiązywanie problemów z jakością druku

61 Objawy Przyczyna Rozwiązanie Białe lub czarne linie Prawdopodobnie jest uszkodzona kaseta z tonerem. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. Ciemne linie na obrzeżach Wałek posuwu jest zanieczyszczony. Zwróć się do dostawcy drukarki. Plamy tonera Toner jest w kasecie nierównomiernie rozmieszczony. Prawdopodobnie jest uszkodzona kaseta z tonerem. Plamy na mediach sygnalizują zanieczyszczenie wałka posuwu. Wyjmij kasetę z tonerem i kilkakrotnie nią poruszaj w prawo i w lewo, aby toner się w niej rozmieścił. Wyjmij kasetę z tonerem z drukarki i skontroluj, czy nie jest uszkodzona. O ile to jest konieczne, wymień ją. Zwróć się do dostawcy drukarki. Rozwiązywanie problemów z jakością druku 55

62 Objawy Przyczyna Rozwiązanie Media są wilgotne. Toner nie jest należycie utrwalony lub po dotknięciu odpada. Stosujesz media do drukowania, które nie odpowiadają specyfikacji drukarki. Prawdopodobnie jest nieprawidłowo nastawiony typ mediów. Wyjmij wilgotne media iwymień je na suche. Stosuj tylko media do drukowania, które obejmuje gwarancja drukarki. Przy drukowaniu na koperty, etykiety samoprzylepne, gruby karton lub folie przezroczyste nastaw w sterowniku drukarki prawidłowy typ medium do drukowania. 56 Rozwiązywanie problemów z jakością druku

63 Dodatek A

64 Dane dotyczące bezpieczeństwa Drukarka Normy bezpieczeństwa Model dla USA. UL 60950, CSA C22.2 No Model dla Europy Dyrektywa EU 73/23/EEC Dyrektywa EU 93/68/EEC EN (IEC 60950) Model dla Chin 4943 GB Normy EMC Model dla USA Przepisy FCC klasy B według części 15 ICES-003 Model dla Europy Dyrektywa EU 89/336/EEC EN (CISPR Pub. 22) klasa B EN EN Model dla Chin GB 9254 klasa B, GB Model dla Australii AS/NZS 3548 klasa B Dane techniczne Drukarka Typ Sposób drukowania System ekspozycji Urządzenie wywołujące Rozdzielczość Prędkość drukowania Stołowa drukarka laserowa Elektrostatyczny układ wytwarzania obrazu wykorzystujący suchy toner Dioda laserowa + wielokątne zwierciadło przenoszące Elektrofotograficzny system druku dpi (przy połowicznej prądkości drukowania), dpi lub dpi dpi lub dpi PagePro 1300W: 16 stron na minutę (A4) 17 stron na minutę (Letter) PagePro 1350W: 20 stron na minutę (A4) 21 stron na minutę (Letter) dpi 10 stron na minutę (A4/Letter) 58 Dane dotyczące bezpieczeństwa

65 Pierwsza strona Nagrzewanie Formaty mediów dpi W ciągu 13 sekund (A4/Letter) dpi W ciągu 22 sekund (A4/Letter) 21 sekund lub mniej po uruchomieniu Papier Letter, Legal, Executive, G Letter, Statement, Folio, Letter Plus, UK Quarto, Foolscap, G Legal, 16K, A4, A5, B5 JIS, Chinese 16K, Chinese 32K, własne formaty papieru Koperty #10, Monarch, DL, C5, C6, B5 (ISO), Choukei-3Gou i Choukei-4Gou Postcard, Double postcard Papier/Media Papier biurowy (60 90 g/m 2 ; lb) Papier recyklowany (60 90 g/m 2 ; lb) Folie przezroczyste Koperty Papier gruby ( g/m 2 ; lb) Karty pocztowe Papier firmowy Etykiety Podawanie papieru Podajnik 1 Pojemność na wejściu Podajnik 1: 150 arkuszy Pojemność na wyjściu Zasobnik wyjściowy 100 arkuszy Temperatura robocza 10 do 35 C (50 do 95 F) Wilgotność robocza 15 do 85 % Zasilanie V, Hz V, Hz Pobór mocy 120 V: 900 W V: 900 W Prąd 120 V: 8,0 A lub mniej 220 V: 4,5 A lub mniej Hałas Podczas drukowania: 54 db lub mniej Stan gotowości: 35 db lub mniej Wymiary zewnętrzne (z zamkniętym Podajnikiem 1 izasobnikiem wyjściowym) Ciężar Wysokość: 283 mm (11,1 ") Szerokość: 387 mm (15,2 ") Głębokość: 249 mm (9,8 ") Drukarka: ok. 6 kg (13,2 lb) Kaseta z bębnem: ok. 0,3 kg (0,7 lb) Kaseta z tonerem: ok. 0,5 kg (1,1 lb) Dane techniczne 59

66 Interfejsy Procesor Standardowa pamięć IEEE 1284, odpowiadający typowi B (Compatible/Nibble/ECP) odpowiadający USB Revision 1.1 Naltec N1 8 MB 60 Dane techniczne

67 Konektory i kable interfejsu równoległego Konektory Typ kabla Przydzielenie wyprowadzeń Drukarka: Konektor interfejsu równoległego z36wyprowadzeniami Komputer: Konektor EIA z 25 wyprowadzeniami Ekranowany Każda para przewodów sygnałowych i uziemiających powinna być skręcona Konektor IEEE 1284 odpowiadający typowi B Konektory i kable interfejsu USB Konektory Typ kabla Przydzielenie wyprowadzeń Drukarka: Wtyczka typu B Komputer: Wtyczka typu A Wymagane skręcone lub ekranowane przewody sygnałowe 1: V BUS 2: D+ 3: D 4: GND Shell: Ekran Zakładana żywotność materiałów eksploatacyjnych Materiał Kaseta z tonerem Kaseta z bębnem Przeciętna żywotność (jednostronnie zadrukowane arkusze) Przy 5% pokryciu strony, format mediów A4 Kaseta fabryczna 1500 stron Kaseta dodatkowa 3000 stron przy druku ciągłym lub 2400 stron przy druku przerywanym 6000 stron przy druku ciągłym lub 4800 stron przy druku przerywanym przy druku przerywanym (na przykład zadania jednostronicowe) przy druku ciągłym Dane techniczne 61

68 Oznaczenie CE (Deklaracja zgodności) Dla użytkowników w Europie Produkt ten spełnia następujące dyrektywy Unii Europejskiej: 89/336/EEC, 73/23/EEC i 93/68 EEC. Deklaracja zgodności jest ważna tylko w krajach Unii Europejskiej. Urządzenie musi być użytkowane z ekranowanym kablem łączącym interfejsu równoległego i ekranowanym kablem USB. Użycie nie ekranowanego kabla łączącego interfejsu prawdopodobnie spowoduje zakłócenia łączności radiowej i jest zabronione zgodnie z dyrektywą EU 89/336/EEC. CISPR 22 i przepisy lokalne Urządzenie musi być użytkowane z ekranowanym kablem łączącym interfejsu równoległego i z ekranowanym kablem USB. Użycie nie ekranowanego kabla łączącego interfejsu prawdopodobnie spowoduje zakłócenia łączności radiowej i jest zabronione zgodnie z dyrektywą EU 22 i przepisami lokalnymi. Hałas Machine Noise Regulation 3 GSGV, : Poziom ciśnienia akustycznego w miejscu obsługi według EN27779 jest równy lub niższy, niż 70 db (A). 62 Oznaczenie CE (Deklaracja zgodności)
