Wstęp do cennika do kotłów Turbo i kondensacyjnych

Transkrypt

1

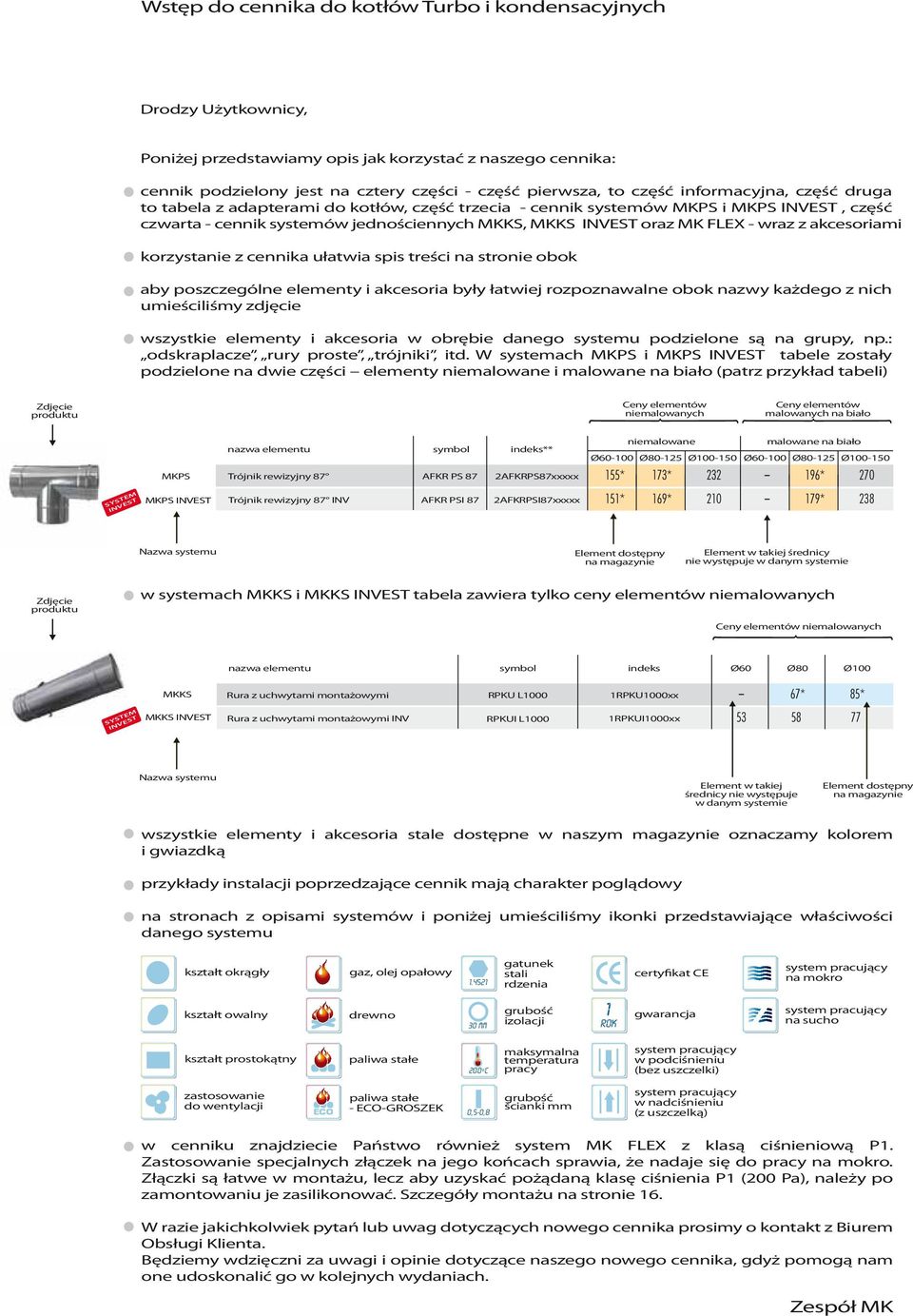

2 Wstęp do cennika do kotłów i kondensacyjnych Drodzy Użytkownicy, Poniżej przedstawiamy opis jak korzystać z naszego cennika: cennik podzielony jest na cztery części - część pierwsza, to część informacyjna, część druga to tabela z adapterami do kotłów, część trzecia - cennik systemów i, część czwarta - cennik systemów jednościennych, oraz MK FLEX - wraz z akcesoriami korzystanie z cennika ułatwia spis treści na stronie obok aby poszczególne elementy i akcesoria były łatwiej rozpoznawalne obok nazwy każdego z nich umieściliśmy zdjęcie wszystkie elementy i akcesoria w obrębie danego systemu podzielone są na grupy, np.: odskraplacze, rury proste, trójniki, itd. W systemach i tabele zostały podzielone na dwie części elementy i (patrz przykład tabeli) Zdjęcie produktu Ceny elementów niemalowanych Ceny elementów malowanych na biało Trójnik rewizyjny 87 AFKR PS 87 ** 2AFKRPS87xxxxx Ø Ø Ø Ø Ø Ø * 173* * 270 Trójnik rewizyjny 87 INV AFKR PSI 87 2AFKRPSI87xxxxx 151* 169* * 238 Nazwa systemu Element dostępny na magazynie Element w takiej średnicy nie występuje w danym systemie Zdjęcie produktu w systemach i tabela zawiera tylko ceny elementów niemalowanych Ceny elementów niemalowanych Rura z uchwytami montażowymi RPKU L1000 1RPKU1000xx * 85* Rura z uchwytami montażowymi INV RPKUI L1000 1RPKUI1000xx Nazwa systemu Element w takiej średnicy nie występuje w danym systemie Element dostępny na magazynie wszystkie elementy i akcesoria stale dostępne w naszym magazynie oznaczamy kolorem i gwiazdką przykłady instalacji poprzedzające cennik mają charakter poglądowy na stronach z opisami systemów i poniżej umieściliśmy ikonki przedstawiające właściwości danego systemu kształt okrągły gaz, olej opałowy gatunek stali rdzenia certyfikat CE system pracujący na mokro kształt owalny drewno 30 mm grubość izolacji 1 ROK gwarancja system pracujący na sucho kształt prostokątny paliwa stałe 200ºC maksymalna temperatura pracy system pracujący w podciśnieniu (bez uszczelki) zastosowanie do wentylacji ECO paliwa stałe - ECO-GROSZEK 0,5-0,8 grubość ścianki mm system pracujący w nadciśnieniu (z uszczelką) w cenniku znajdziecie Państwo również system MK FLEX z klasą ciśnieniową P1. Zastosowanie specjalnych złączek na jego końcach sprawia, że nadaje się do pracy na mokro. Złączki są łatwe w montażu, lecz aby uzyskać pożądaną klasę ciśnienia P1 (200 Pa), należy po zamontowaniu je zasilikonować. Szczegóły montażu na stronie 16. W razie jakichkolwiek pytań lub uwag dotyczących nowego cennika prosimy o kontakt z Biurem Obsługi Klienta. Będziemy wdzięczni za uwagi i opinie dotyczące naszego nowego cennika, gdyż pomogą nam one udoskonalić go w kolejnych wydaniach. Zespół MK

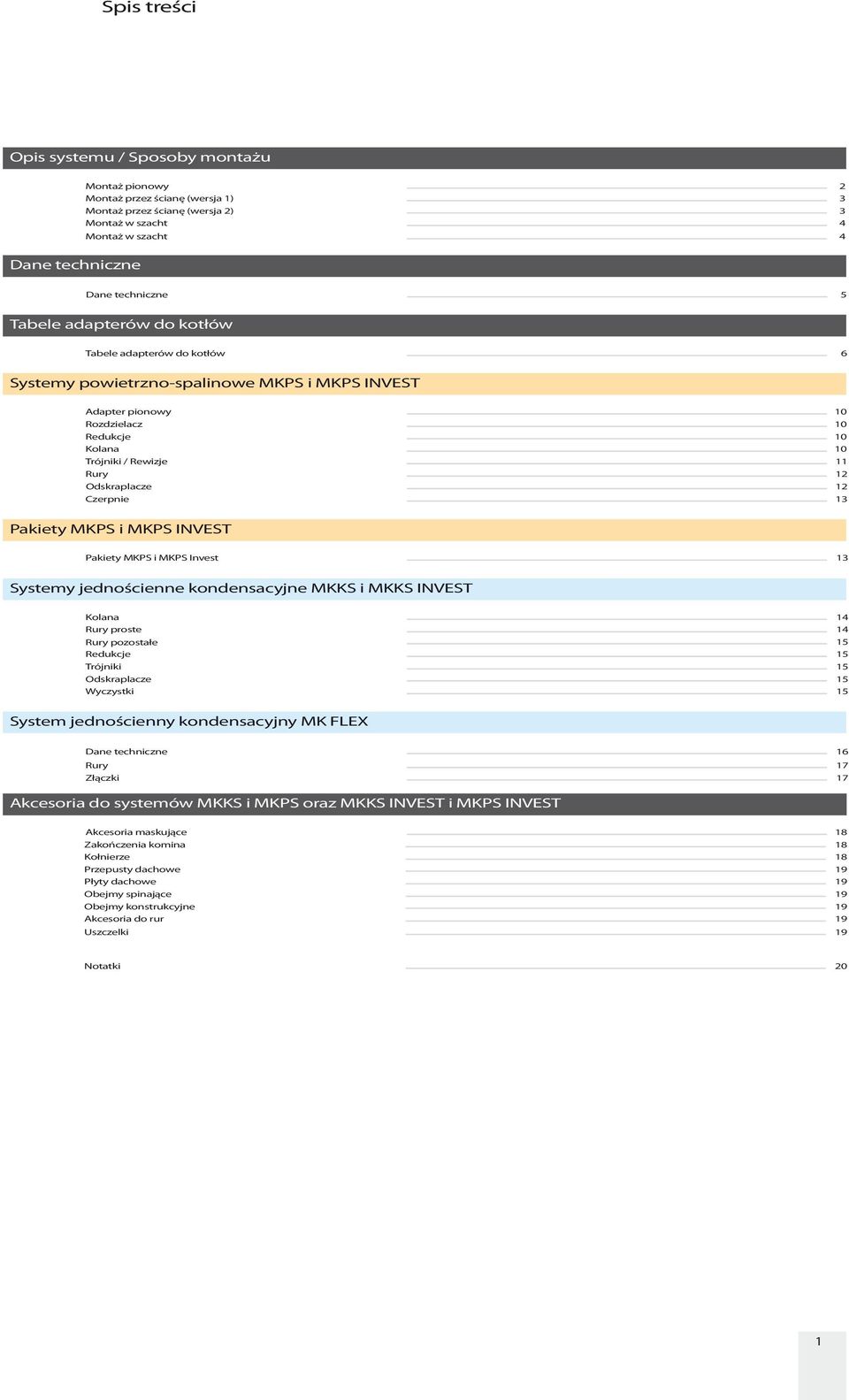

3 Spis treści Opis systemu / Sposoby montażu Montaż pionowy Montaż przez ścianę (wersja 1) Montaż przez ścianę (wersja 2) Montaż w szacht Montaż w szacht Dane techniczne Dane techniczne 5 Tabele adapterów do kotłów Tabele adapterów do kotłów 6 Systemy powietrzno-spalinowe i Adapter pionowy Rozdzielacz Redukcje Kolana Trójniki / Rewizje Rury Odskraplacze 12 Czerpnie Pakiety i Pakiety i Invest 13 Systemy jednościenne kondensacyjne i Kolana Rury proste Rury pozostałe Redukcje Trójniki Odskraplacze 15 Wyczystki System jednościenny kondensacyjny MK FLEX Dane techniczne 16 Rury Złączki Akcesoria do systemów i oraz i Akcesoria maskujące 18 Zakończenia komina Kołnierze Przepusty dachowe 19 Płyty dachowe Obejmy spinające Obejmy konstrukcyjne 19 Akcesoria do rur 19 Uszczelki Notatki 20 1

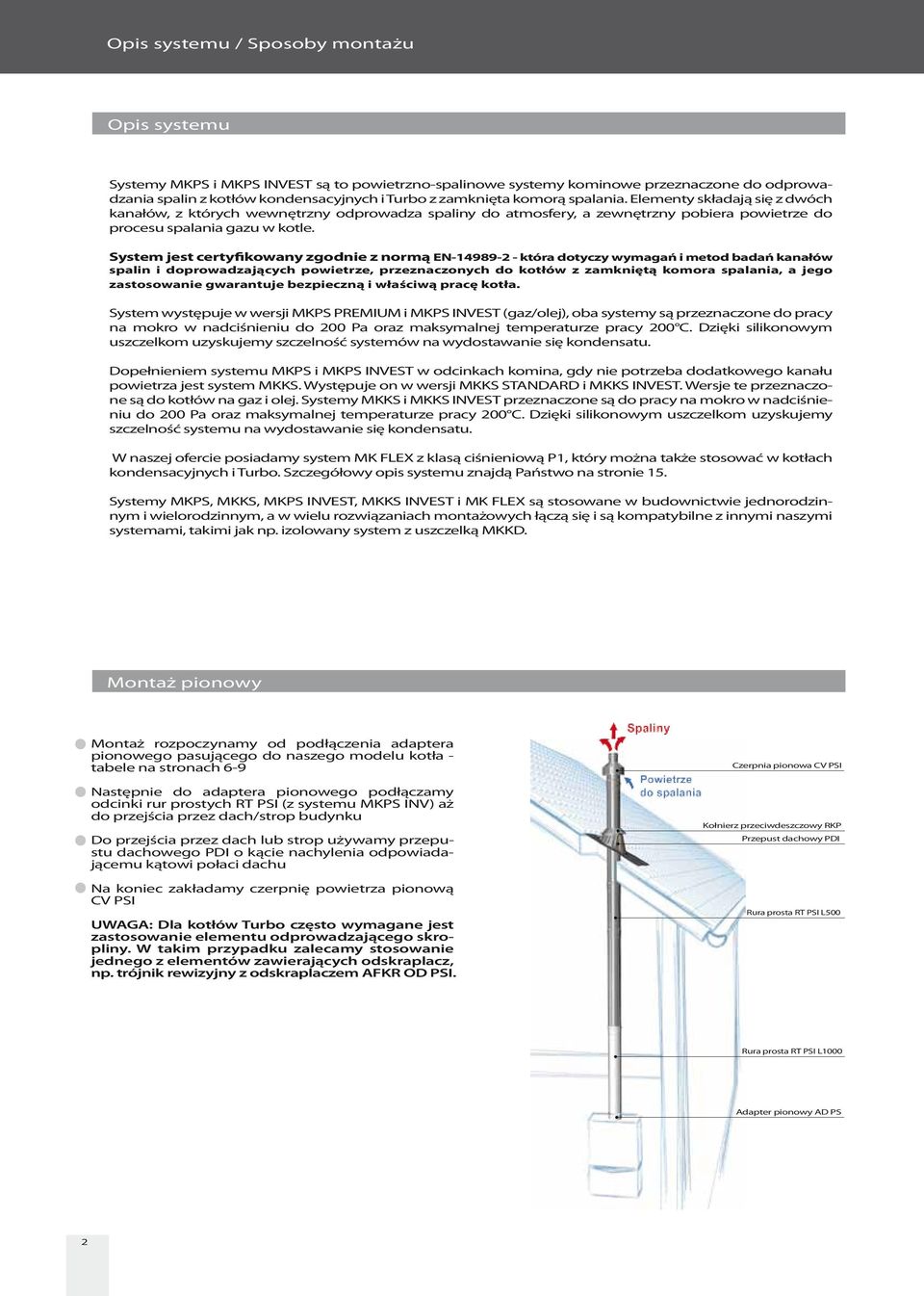

4 Opis systemu / Sposoby montażu Opis systemu Systemy i są to powietrzno-spalinowe systemy kominowe przeznaczone do odprowadzania spalin z kotłów kondensacyjnych i z zamknięta komorą spalania. Elementy składają się z dwóch kanałów, z których wewnętrzny odprowadza spaliny do atmosfery, a zewnętrzny pobiera powietrze do procesu spalania gazu w kotle. System jest certyfikowany zgodnie z normą EN która dotyczy wymagań i metod badań kanałów spalin i doprowadzających powietrze, przeznaczonych do kotłów z zamkniętą komora spalania, a jego zastosowanie gwarantuje bezpieczną i właściwą pracę kotła. System występuje w wersji PREMIUM i (gaz/olej), oba systemy są przeznaczone do pracy na mokro w nadciśnieniu do 200 Pa oraz maksymalnej temperaturze pracy 200 C. Dzięki silikonowym uszczelkom uzyskujemy szczelność systemów na wydostawanie się kondensatu. Dopełnieniem systemu i w odcinkach komina, gdy nie potrzeba dodatkowego kanału powietrza jest system. Występuje on w wersji STANDARD i. Wersje te przeznaczone są do kotłów na gaz i olej. Systemy i przeznaczone są do pracy na mokro w nadciśnieniu do 200 Pa oraz maksymalnej temperaturze pracy 200 C. Dzięki silikonowym uszczelkom uzyskujemy szczelność systemu na wydostawanie się kondensatu. W naszej ofercie posiadamy system MK FLEX z klasą ciśnieniową P1, który można także stosować w kotłach kondensacyjnych i. Szczegółowy opis systemu znajdą Państwo na stronie 15. Systemy,,, i MK FLEX są stosowane w budownictwie jednorodzinnym i wielorodzinnym, a w wielu rozwiązaniach montażowych łączą się i są kompatybilne z innymi naszymi systemami, takimi jak np. izolowany system z uszczelką MKKD. Montaż pionowy Montaż rozpoczynamy od podłączenia adaptera pionowego pasującego do naszego modelu kotła - tabele na stronach 6-9 Następnie do adaptera pionowego podłączamy odcinki rur prostych RT PSI (z systemu INV) aż do przejścia przez dach/strop budynku Do przejścia przez dach lub strop używamy przepustu dachowego PDI o kącie nachylenia odpowiadającemu kątowi połaci dachu Na koniec zakładamy czerpnię powietrza pionową CV PSI UWAGA: Dla kotłów często wymagane jest zastosowanie elementu odprowadzającego skropliny. W takim przypadku zalecamy stosowanie jednego z elementów zawierających odskraplacz, np. trójnik rewizyjny z odskraplaczem AFKR OD PSI. Czerpnia pionowa CV PSI Kołnierz przeciwdeszczowy RKP Przepust dachowy PDI Rura prosta RT PSI L500 Rura prosta RT PSI L1000 Adapter pionowy AD PS 2

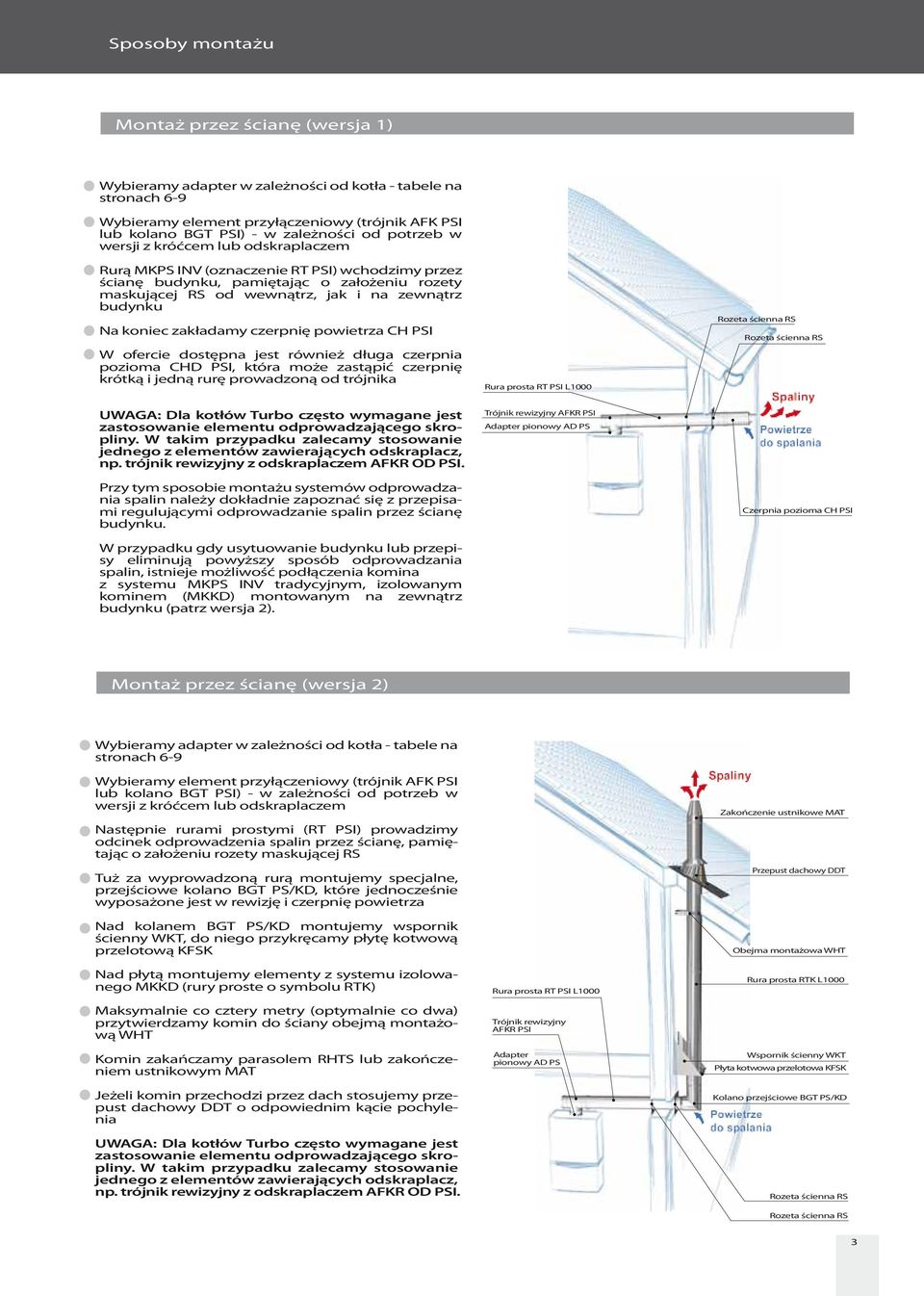

5 Sposoby montażu Montaż przez ścianę (wersja 1) Wybieramy adapter w zależności od kotła - tabele na stronach 6-9 Wybieramy element przyłączeniowy (trójnik AFK PSI lub kolano BGT PSI) - w zależności od potrzeb w wersji z króćcem lub odskraplaczem Rurą INV (oznaczenie RT PSI) wchodzimy przez ścianę budynku, pamiętając o założeniu rozety maskującej RS od wewnątrz, jak i na zewnątrz budynku Na koniec zakładamy czerpnię powietrza CH PSI W ofercie dostępna jest również długa czerpnia pozioma CHD PSI, która może zastąpić czerpnię krótką i jedną rurę prowadzoną od trójnika UWAGA: Dla kotłów często wymagane jest zastosowanie elementu odprowadzającego skropliny. W takim przypadku zalecamy stosowanie jednego z elementów zawierających odskraplacz, np. trójnik rewizyjny z odskraplaczem AFKR OD PSI. Przy tym sposobie montażu systemów odprowadzania spalin należy dokładnie zapoznać się z przepisami regulującymi odprowadzanie spalin przez ścianę budynku. W przypadku gdy usytuowanie budynku lub przepisy eliminują powyższy sposób odprowadzania spalin, istnieje możliwość podłączenia komina z systemu INV tradycyjnym, izolowanym kominem (MKKD) montowanym na zewnątrz budynku (patrz wersja 2). Rura prosta RT PSI L1000 Trójnik rewizyjny AFKR PSI Adapter pionowy AD PS Rozeta ścienna RS Rozeta ścienna RS Czerpnia pozioma CH PSI Montaż przez ścianę (wersja 2) Wybieramy adapter w zależności od kotła - tabele na stronach 6-9 Wybieramy element przyłączeniowy (trójnik AFK PSI lub kolano BGT PSI) - w zależności od potrzeb w wersji z króćcem lub odskraplaczem Następnie rurami prostymi (RT PSI) prowadzimy odcinek odprowadzenia spalin przez ścianę, pamiętając o założeniu rozety maskującej RS Tuż za wyprowadzoną rurą montujemy specjalne, przejściowe kolano BGT PS/KD, które jednocześnie wyposażone jest w rewizję i czerpnię powietrza Nad kolanem BGT PS/KD montujemy wspornik ścienny WKT, do niego przykręcamy płytę kotwową przelotową KFSK Nad płytą montujemy elementy z systemu izolowanego MKKD (rury proste o u RTK) Maksymalnie co cztery metry (optymalnie co dwa) przytwierdzamy komin do ściany obejmą montażową WHT Komin zakańczamy parasolem RHTS lub zakończeniem ustnikowym MAT Jeżeli komin przechodzi przez dach stosujemy przepust dachowy DDT o odpowiednim kącie pochylenia UWAGA: Dla kotłów często wymagane jest zastosowanie elementu odprowadzającego skropliny. W takim przypadku zalecamy stosowanie jednego z elementów zawierających odskraplacz, np. trójnik rewizyjny z odskraplaczem AFKR OD PSI. Rura prosta RT PSI L1000 Trójnik rewizyjny AFKR PSI Adapter pionowy AD PS Zakończenie ustnikowe MAT Przepust dachowy DDT Obejma montażowa WHT Rura prosta RTK L1000 Wspornik ścienny WKT Płyta kotwowa przelotowa KFSK Kolano przejściowe BGT PS/KD Rozeta ścienna RS Rozeta ścienna RS 3

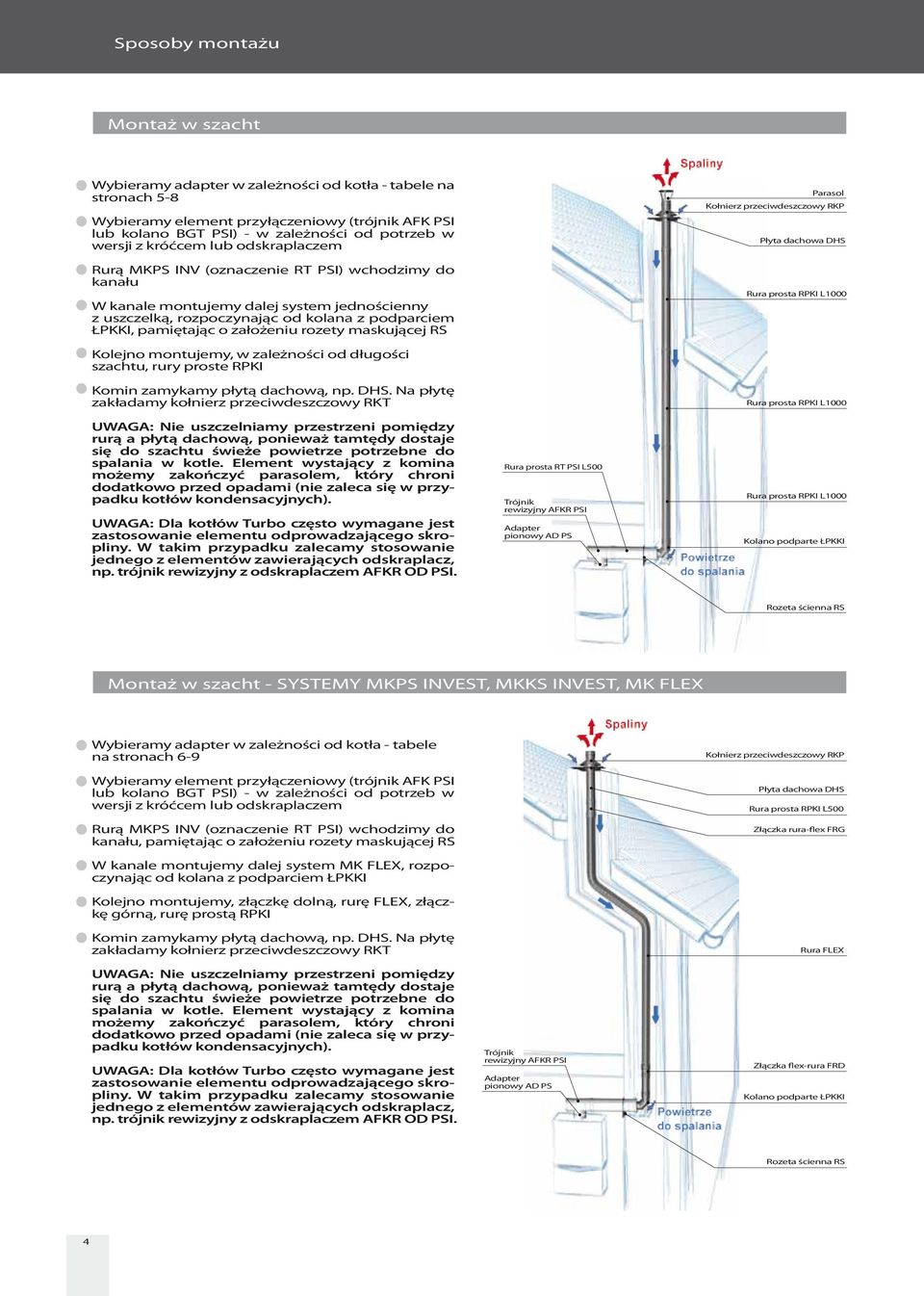

6 Sposoby montażu Montaż w szacht Wybieramy adapter w zależności od kotła - tabele na stronach 5-8 Wybieramy element przyłączeniowy (trójnik AFK PSI lub kolano BGT PSI) - w zależności od potrzeb w wersji z króćcem lub odskraplaczem Rurą INV (oznaczenie RT PSI) wchodzimy do kanału W kanale montujemy dalej system jednościenny z uszczelką, rozpoczynając od kolana z podparciem ŁPKKI, pamiętając o założeniu rozety maskującej RS Parasol Kołnierz przeciwdeszczowy RKP Płyta dachowa DHS Rura prosta RPKI L1000 Kolejno montujemy, w zależności od długości szachtu, rury proste RPKI Komin zamykamy płytą dachową, np. DHS. Na płytę zakładamy kołnierz przeciwdeszczowy RKT UWAGA: Nie uszczelniamy przestrzeni pomiędzy rurą a płytą dachową, ponieważ tamtędy dostaje się do szachtu świeże powietrze potrzebne do spalania w kotle. Element wystający z komina możemy zakończyć parasolem, który chroni dodatkowo przed opadami (nie zaleca się w przypadku kotłów kondensacyjnych). UWAGA: Dla kotłów często wymagane jest zastosowanie elementu odprowadzającego skropliny. W takim przypadku zalecamy stosowanie jednego z elementów zawierających odskraplacz, np. trójnik rewizyjny z odskraplaczem AFKR OD PSI. Rura prosta RT PSI L500 Trójnik rewizyjny AFKR PSI Adapter pionowy AD PS Rura prosta RPKI L1000 Rura prosta RPKI L1000 Kolano podparte ŁPKKI Rozeta ścienna RS Montaż w szacht - Y,, MK FLEX Wybieramy adapter w zależności od kotła - tabele na stronach 6-9 Wybieramy element przyłączeniowy (trójnik AFK PSI lub kolano BGT PSI) - w zależności od potrzeb w wersji z króćcem lub odskraplaczem Rurą INV (oznaczenie RT PSI) wchodzimy do kanału, pamiętając o założeniu rozety maskującej RS Kołnierz przeciwdeszczowy RKP Płyta dachowa DHS Rura prosta RPKI L500 Złączka rura-flex FRG W kanale montujemy dalej system MK FLEX, rozpoczynając od kolana z podparciem ŁPKKI Kolejno montujemy, złączkę dolną, rurę FLEX, złączkę górną, rurę prostą RPKI Komin zamykamy płytą dachową, np. DHS. Na płytę zakładamy kołnierz przeciwdeszczowy RKT UWAGA: Nie uszczelniamy przestrzeni pomiędzy rurą a płytą dachową, ponieważ tamtędy dostaje się do szachtu świeże powietrze potrzebne do spalania w kotle. Element wystający z komina możemy zakończyć parasolem, który chroni dodatkowo przed opadami (nie zaleca się w przypadku kotłów kondensacyjnych). UWAGA: Dla kotłów często wymagane jest zastosowanie elementu odprowadzającego skropliny. W takim przypadku zalecamy stosowanie jednego z elementów zawierających odskraplacz, np. trójnik rewizyjny z odskraplaczem AFKR OD PSI. Trójnik rewizyjny AFKR PSI Adapter pionowy AD PS Rura FLEX Złączka flex-rura FRD Kolano podparte ŁPKKI Rozeta ścienna RS 4

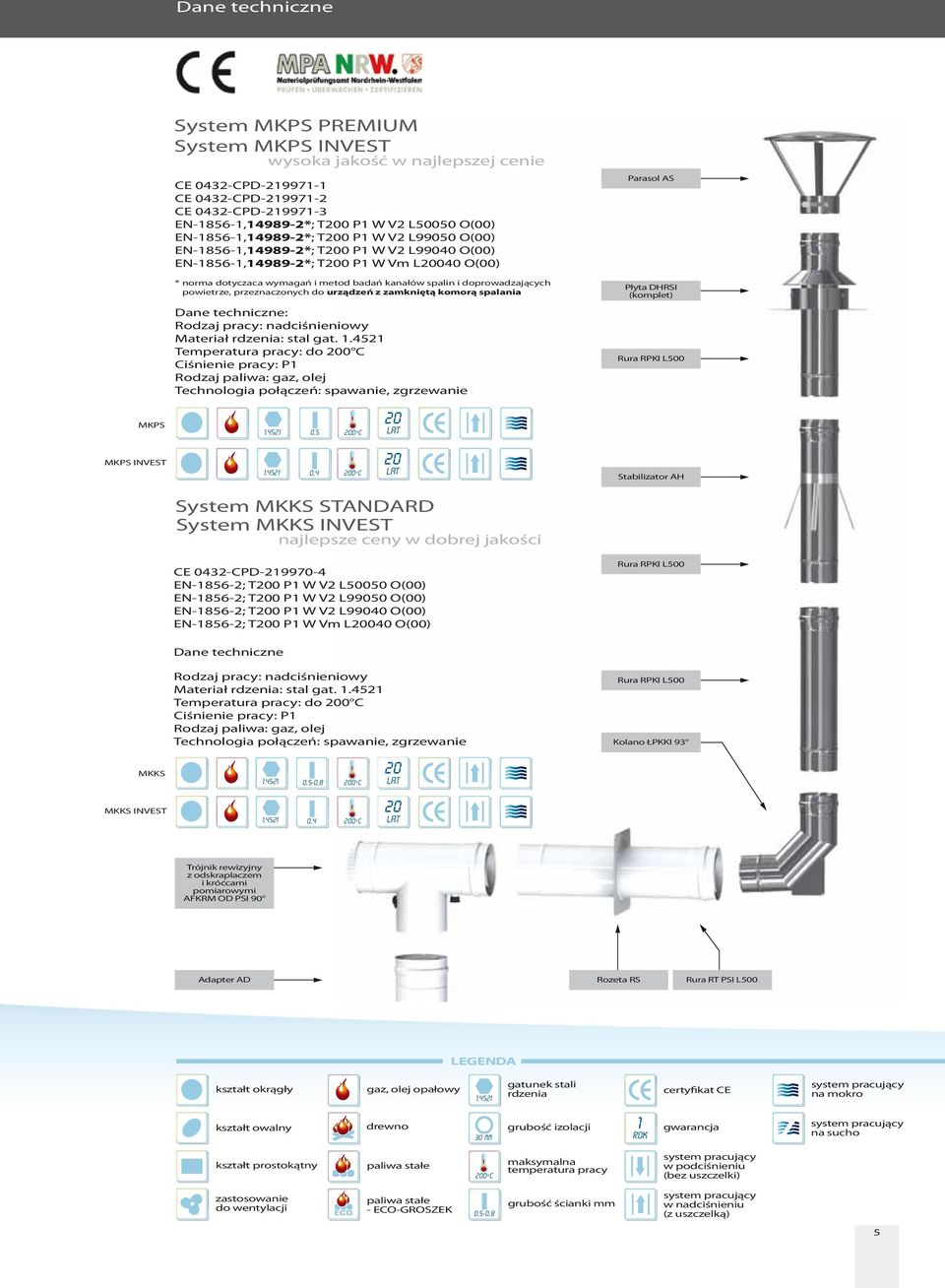

7 Dane techniczne System PREMIUM System wysoka jakość w najlepszej cenie CE 0432-CPD CE 0432-CPD CE 0432-CPD EN , *; T200 P1 W V2 L50050 O(00) EN , *; T200 P1 W V2 L99050 O(00) EN , *; T200 P1 W V2 L99040 O(00) EN , *; T200 P1 W Vm L20040 O(00) * norma dotyczaca wymagań i metod badań kanałów spalin i doprowadzających powietrze, przeznaczonych do urządzeń z zamkniętą komorą spalania Dane techniczne: Rodzaj pracy: nadciśnieniowy Materiał rdzenia: stal gat Temperatura pracy: do 200 C Ciśnienie pracy: P1 Rodzaj paliwa: gaz, olej Technologia połączeń: spawanie, zgrzewanie Parasol AS Płyta DHRSI (komplet) Rura RPKI L ,5 200ºC 20 lat ,4 200ºC 20 lat Stabilizator AH System STANDARD System najlepsze ceny w dobrej jakości CE 0432-CPD EN ; T200 P1 W V2 L50050 O(00) EN ; T200 P1 W V2 L99050 O(00) EN ; T200 P1 W V2 L99040 O(00) EN ; T200 P1 W Vm L20040 O(00) Rura RPKI L500 Dane techniczne Rodzaj pracy: nadciśnieniowy Materiał rdzenia: stal gat Temperatura pracy: do 200 C Ciśnienie pracy: P1 Rodzaj paliwa: gaz, olej Technologia połączeń: spawanie, zgrzewanie Rura RPKI L500 Kolano ŁPKKI ,5-0,8 200ºC ,4 200ºC 20 lat 20 lat Trójnik rewizyjny z odskraplaczem i króćcami pomiarowymi AFKRM OD PSI 90 Adapter AD Rozeta RS Rura RT PSI L500 LEGENDA kształt okrągły gaz, olej opałowy gatunek stali rdzenia certyfikat CE system pracujący na mokro kształt owalny drewno 30 mm grubość izolacji 1 ROK gwarancja system pracujący na sucho kształt prostokątny paliwa stałe 200ºC maksymalna temperatura pracy system pracujący w podciśnieniu (bez uszczelki) zastosowanie do wentylacji ECO paliwa stałe - ECO-GROSZEK 0,5-0,8 grubość ścianki mm system pracujący w nadciśnieniu (z uszczelką) 5

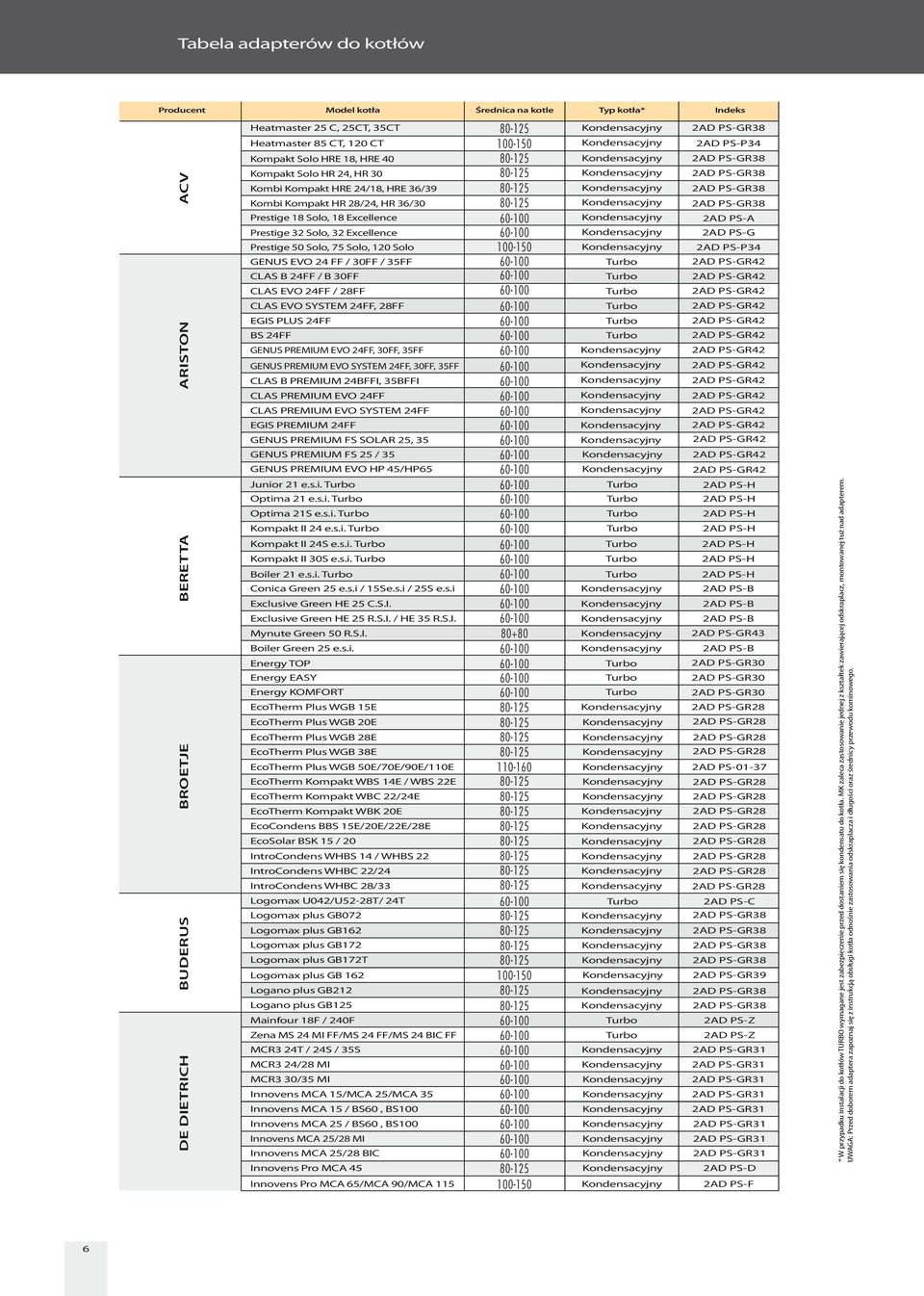

8 Tabela adapterów do kotłów Producent Model kotła Średnica na kotle Typ kotła* Indeks ACV ARISTON BERETTA BROETJE BUDERUS DE DIETRICH Heatmaster 25 C, 25CT, 35CT Heatmaster 85 CT, 120 CT Kompakt Solo HRE 18, HRE 40 Kompakt Solo HR 24, HR 30 Kombi Kompakt HRE 24/18, HRE 36/39 Kombi Kompakt HR 28/24, HR 36/30 Prestige 18 Solo, 18 Excellence Prestige 32 Solo, 32 Excellence Prestige 50 Solo, 75 Solo, 120 Solo GENUS EVO 24 FF / 30FF / 35FF CLAS B 24FF / B 30FF CLAS EVO 24FF / 28FF CLAS EVO 24FF, 28FF EGIS PLUS 24FF BS 24FF GENUS PREMIUM EVO 24FF, 30FF, 35FF GENUS PREMIUM EVO 24FF, 30FF, 35FF CLAS B PREMIUM 24BFFI, 35BFFI CLAS PREMIUM EVO 24FF CLAS PREMIUM EVO 24FF EGIS PREMIUM 24FF GENUS PREMIUM FS SOLAR 25, 35 GENUS PREMIUM FS 25 / 35 GENUS PREMIUM EVO HP 45/HP65 Junior 21 e.s.i. Optima 21 e.s.i. Optima 21S e.s.i. Kompakt II 24 e.s.i. Kompakt II 24S e.s.i. Kompakt II 30S e.s.i. Boiler 21 e.s.i. Conica Green 25 e.s.i / 15Se.s.i / 25S e.s.i Exclusive Green HE 25 C.S.I. Exclusive Green HE 25 R.S.I. / HE 35 R.S.I. Mynute Green 50 R.S.I. Boiler Green 25 e.s.i. Energy TOP Energy EASY Energy KOMFORT EcoTherm Plus WGB 15E EcoTherm Plus WGB 20E EcoTherm Plus WGB 28E EcoTherm Plus WGB 38E EcoTherm Plus WGB 50E/70E/90E/110E EcoTherm Kompakt WBS 14E / WBS 22E EcoTherm Kompakt WBC 22/24E EcoTherm Kompakt WBK 20E EcoCondens BBS 15E/20E/22E/28E EcoSolar BSK 15 / 20 IntroCondens WHBS 14 / WHBS 22 IntroCondens WHBC 22/24 IntroCondens WHBC 28/33 Logomax U042/U52-28T/ 24T Logomax plus GB072 Logomax plus GB162 Logomax plus GB172 Logomax plus GB172T Logomax plus GB 162 Logano plus GB212 Logano plus GB125 Mainfour 18F / 240F Zena MS 24 MI FF/MS 24 FF/MS 24 BIC FF MCR3 24T / 24S / 35S MCR3 24/28 MI MCR3 30/35 MI Innovens MCA 15/MCA 25/MCA 35 Innovens MCA 15 / BS60, BS100 Innovens MCA 25 / BS60, BS100 Innovens MCA 25/28 MI Innovens MCA 25/28 BIC Innovens Pro MCA 45 Innovens Pro MCA 65/MCA 90/MCA R38 2AD PS-P34 R38 R38 R38 R38 2AD PS-A 2AD PS-P34 R42 R42 R42 R42 R42 R42 R42 R42 R42 R42 R42 R42 R42 R42 R42 2AD PS-H 2AD PS-H 2AD PS-H 2AD PS-H 2AD PS-H 2AD PS-H 2AD PS-H R43 R30 R30 R30 R28 R28 R28 R28 2AD PS R28 R28 R28 R28 R28 R28 R28 R28 2AD PS-C R38 R38 R38 R38 R39 R38 R38 2AD PS-Z 2AD PS-Z R31 R31 R31 R31 R31 R31 R31 R31 2AD PS-F * W przypadku instalacji do kotłów TURBO wymagane jest zabezpieczenie przed dostaniem się kondensatu do kotła. MK zaleca zastosowanie jednej z kształtek zawierającej odskraplacz, montowanej tuż nad adapterem. UWAGA: Przed doborem adaptera zapoznaj się z instrukcją obsługi kotła odnośnie zastosowania odskraplacza i długości oraz średnicy przewodu kominowego. 6

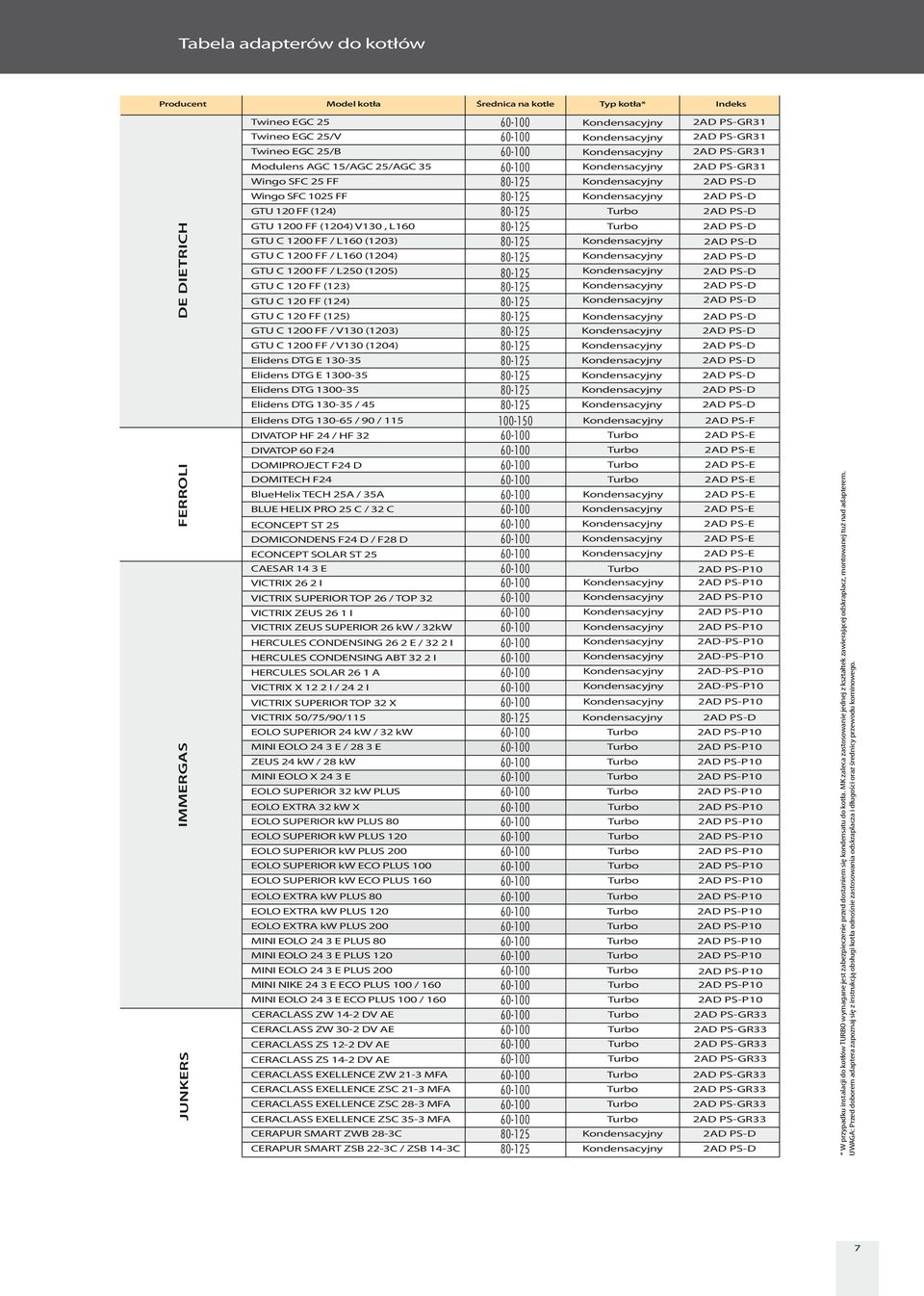

9 Tabela adapterów do kotłów Producent Model kotła Średnica na kotle Typ kotła* Indeks DE DIETRICH FERROLI IMMERGAS JUNKERS Twineo EGC 25 Twineo EGC 25/V Twineo EGC 25/B Modulens AGC 15/AGC 25/AGC 35 Wingo SFC 25 FF Wingo SFC 1025 FF GTU 120 FF (124) GTU 1200 FF (1204) V130, L160 GTU C 1200 FF / L160 (1203) GTU C 1200 FF / L160 (1204) GTU C 1200 FF / L250 (1205) GTU C 120 FF (123) GTU C 120 FF (124) GTU C 120 FF (125) GTU C 1200 FF / V130 (1203) GTU C 1200 FF / V130 (1204) Elidens DTG E Elidens DTG E Elidens DTG Elidens DTG / 45 Elidens DTG / 90 / 115 DIVATOP HF 24 / HF 32 DIVATOP 60 F24 DOMIPROJECT F24 D DOMITECH F24 BlueHelix TECH 25A / 35A BLUE HELIX PRO 25 C / 32 C ECONCEPT ST 25 DOMICONDENS F24 D / F28 D ECONCEPT SOLAR ST 25 CAESAR 14 3 E VICTRIX 26 2 I VICTRIX SUPERIOR TOP 26 / TOP 32 VICTRIX ZEUS 26 1 I VICTRIX ZEUS SUPERIOR 26 kw / 32kW HERCULES CONDENSING 26 2 E / 32 2 I HERCULES CONDENSING ABT 32 2 I HERCULES SOLAR 26 1 A VICTRIX X 12 2 I / 24 2 I VICTRIX SUPERIOR TOP 32 X VICTRIX 50/75/90/115 EOLO SUPERIOR 24 kw / 32 kw MINI EOLO 24 3 E / 28 3 E ZEUS 24 kw / 28 kw MINI EOLO X 24 3 E EOLO SUPERIOR 32 kw PLUS EOLO EXTRA 32 kw X EOLO SUPERIOR kw PLUS 80 EOLO SUPERIOR kw PLUS 120 EOLO SUPERIOR kw PLUS 200 EOLO SUPERIOR kw ECO PLUS 100 EOLO SUPERIOR kw ECO PLUS 160 EOLO EXTRA kw PLUS 80 EOLO EXTRA kw PLUS 120 EOLO EXTRA kw PLUS 200 MINI EOLO 24 3 E PLUS 80 MINI EOLO 24 3 E PLUS 120 MINI EOLO 24 3 E PLUS 200 MINI NIKE 24 3 E ECO PLUS 100 / 160 MINI EOLO 24 3 E ECO PLUS 100 / 160 CERACLASS ZW 14-2 DV AE CERACLASS ZW 30-2 DV AE CERACLASS ZS 12-2 DV AE CERACLASS ZS 14-2 DV AE CERACLASS EXELLENCE ZW 21-3 MFA CERACLASS EXELLENCE ZSC 21-3 MFA CERACLASS EXELLENCE ZSC 28-3 MFA CERACLASS EXELLENCE ZSC 35-3 MFA CERAPUR SMART ZWB 28-3C CERAPUR SMART ZSB 22-3C / ZSB 14-3C R31 R31 R31 R31 2AD PS-F 2AD PS-E 2AD PS-E 2AD PS-E 2AD PS-E 2AD PS-E 2AD PS-E 2AD PS-E 2AD PS-E 2AD PS-E 2AD-PS-P10 2AD-PS-P10 2AD-PS-P10 2AD-PS-P10 R33 R33 R33 R33 R33 R33 R33 R33 * W przypadku instalacji do kotłów TURBO wymagane jest zabezpieczenie przed dostaniem się kondensatu do kotła. MK zaleca zastosowanie jednej z kształtek zawierającej odskraplacz, montowanej tuż nad adapterem. UWAGA: Przed doborem adaptera zapoznaj się z instrukcją obsługi kotła odnośnie zastosowania odskraplacza i długości oraz średnicy przewodu kominowego. 7

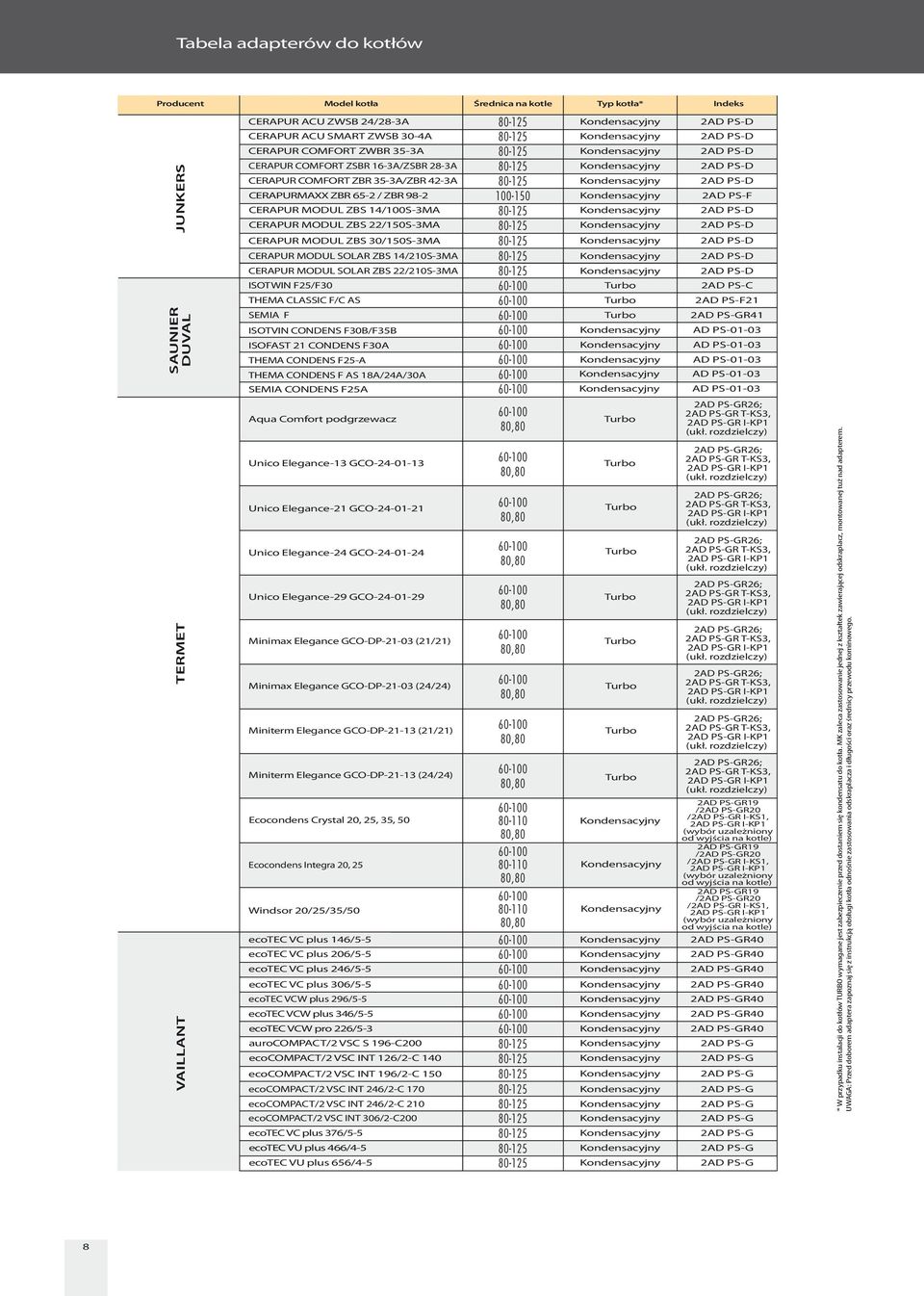

10 Tabela adapterów do kotłów Producent Model kotła Średnica na kotle Typ kotła* Indeks JUNKERS SAUNIER DUVAL TERMET VAILLANT CERAPUR ACU ZWSB 24/28-3A CERAPUR ACU SMART ZWSB 30-4A CERAPUR COMFORT ZWBR 35-3A CERAPUR COMFORT ZSBR 16-3A/ZSBR 28-3A CERAPUR COMFORT ZBR 35-3A/ZBR 42-3A CERAPURMAXX ZBR 65-2 / ZBR 98-2 CERAPUR MODUL ZBS 14/100S-3MA CERAPUR MODUL ZBS 22/150S-3MA CERAPUR MODUL ZBS 30/150S-3MA CERAPUR MODUL SOLAR ZBS 14/210S-3MA CERAPUR MODUL SOLAR ZBS 22/210S-3MA ISOTWIN F25/F30 THEMA CLASSIC F/C AS SEMIA F ISOTVIN CONDENS F30B/F35B ISOFAST 21 CONDENS F30A THEMA CONDENS F25-A THEMA CONDENS F AS 18A/24A/30A SEMIA CONDENS F25A Aqua Comfort podgrzewacz Unico Elegance-13 GCO Unico Elegance-21 GCO Unico Elegance-24 GCO Unico Elegance-29 GCO Minimax Elegance GCO-DP (21/21) Minimax Elegance GCO-DP (24/24) Miniterm Elegance GCO-DP (21/21) Miniterm Elegance GCO-DP (24/24) Ecocondens Crystal 20, 25, 35, 50 Ecocondens Integra 20, 25 Windsor 20/25/35/50 ecotec VC plus 146/5-5 ecotec VC plus 206/5-5 ecotec VC plus 246/5-5 ecotec VC plus 306/5-5 ecotec VCW plus 296/5-5 ecotec VCW plus 346/5-5 ecotec VCW pro 226/5-3 aurocompact/2 VSC S 196-C200 ecocompact/2 VSC INT 126/2-C 140 ecocompact/2 VSC INT 196/2-C 150 ecocompact/2 VSC INT 246/2-C 170 ecocompact/2 VSC INT 246/2-C 210 ecocompact/2 VSC INT 306/2-C200 ecotec VC plus 376/5-5 ecotec VU plus 466/4-5 ecotec VU plus 656/ ,80 80,80 80,80 80,80 80,80 80,80 80,80 80,80 80, , , ,80 2AD PS-F 2AD PS-C 2AD PS-F21 R41 AD PS AD PS AD PS AD PS AD PS R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R26; R T-KS3, R I-KP1 (ukł. rozdzielczy) R19 /R20 /R I-KS1, R I-KP1 (wybór uzależniony od wyjścia na kotle) R19 /R20 /R I-KS1, R I-KP1 (wybór uzależniony od wyjścia na kotle) R19 /R20 /R I-KS1, R I-KP1 (wybór uzależniony od wyjścia na kotle) R40 R40 R40 R40 R40 R40 R40 * W przypadku instalacji do kotłów TURBO wymagane jest zabezpieczenie przed dostaniem się kondensatu do kotła. MK zaleca zastosowanie jednej z kształtek zawierającej odskraplacz, montowanej tuż nad adapterem. UWAGA: Przed doborem adaptera zapoznaj się z instrukcją obsługi kotła odnośnie zastosowania odskraplacza i długości oraz średnicy przewodu kominowego. 8

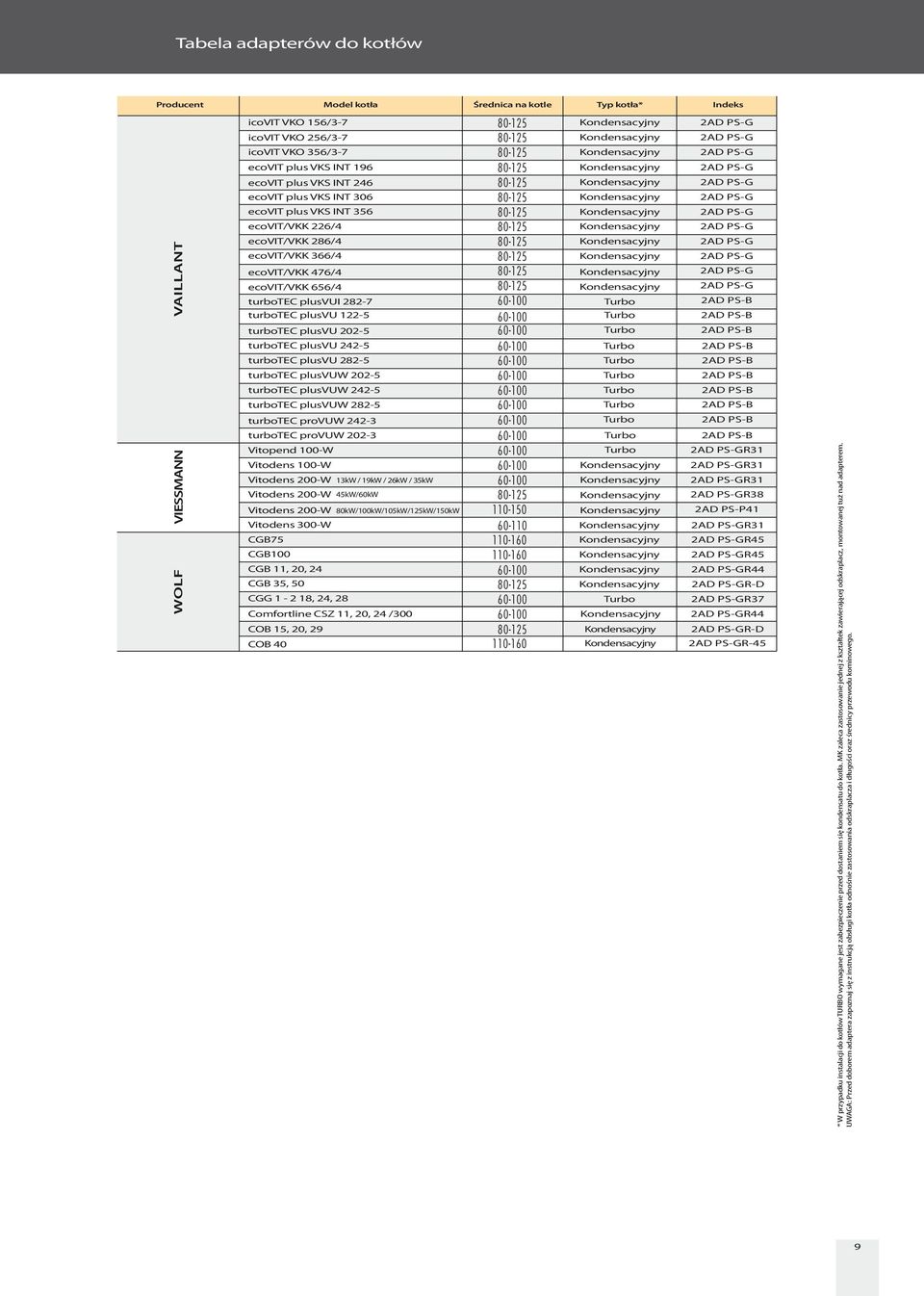

11 Tabela adapterów do kotłów Producent Model kotła Średnica na kotle Typ kotła* Indeks VAILLANT VIESSMANN WOLF icovit VKO 156/3-7 icovit VKO 256/3-7 icovit VKO 356/3-7 ecovit plus VKS INT 196 ecovit plus VKS INT 246 ecovit plus VKS INT 306 ecovit plus VKS INT 356 ecovit/vkk 226/4 ecovit/vkk 286/4 ecovit/vkk 366/4 ecovit/vkk 476/4 ecovit/vkk 656/4 turbotec plusvui turbotec plusvu turbotec plusvu turbotec plusvu turbotec plusvu turbotec plusvuw turbotec plusvuw turbotec plusvuw turbotec provuw turbotec provuw Vitopend 100-W Vitodens 100-W Vitodens 200-W 13kW / 19kW / 26kW / 35kW Vitodens 200-W 45kW/60kW Vitodens 200-W 80kW/100kW/105kW/125kW/150kW Vitodens 300-W CGB75 CGB100 CGB 11, 20, 24 CGB 35, 50 CGG , 24, 28 Comfortline CSZ 11, 20, 24 /300 COB 15, 20, 29 COB R31 R31 R31 R38 2AD PS-P41 R31 R45 R45 R44 R-D R37 R44 R-D R-45 * W przypadku instalacji do kotłów TURBO wymagane jest zabezpieczenie przed dostaniem się kondensatu do kotła. MK zaleca zastosowanie jednej z kształtek zawierającej odskraplacz, montowanej tuż nad adapterem. UWAGA: Przed doborem adaptera zapoznaj się z instrukcją obsługi kotła odnośnie zastosowania odskraplacza i długości oraz średnicy przewodu kominowego. 9

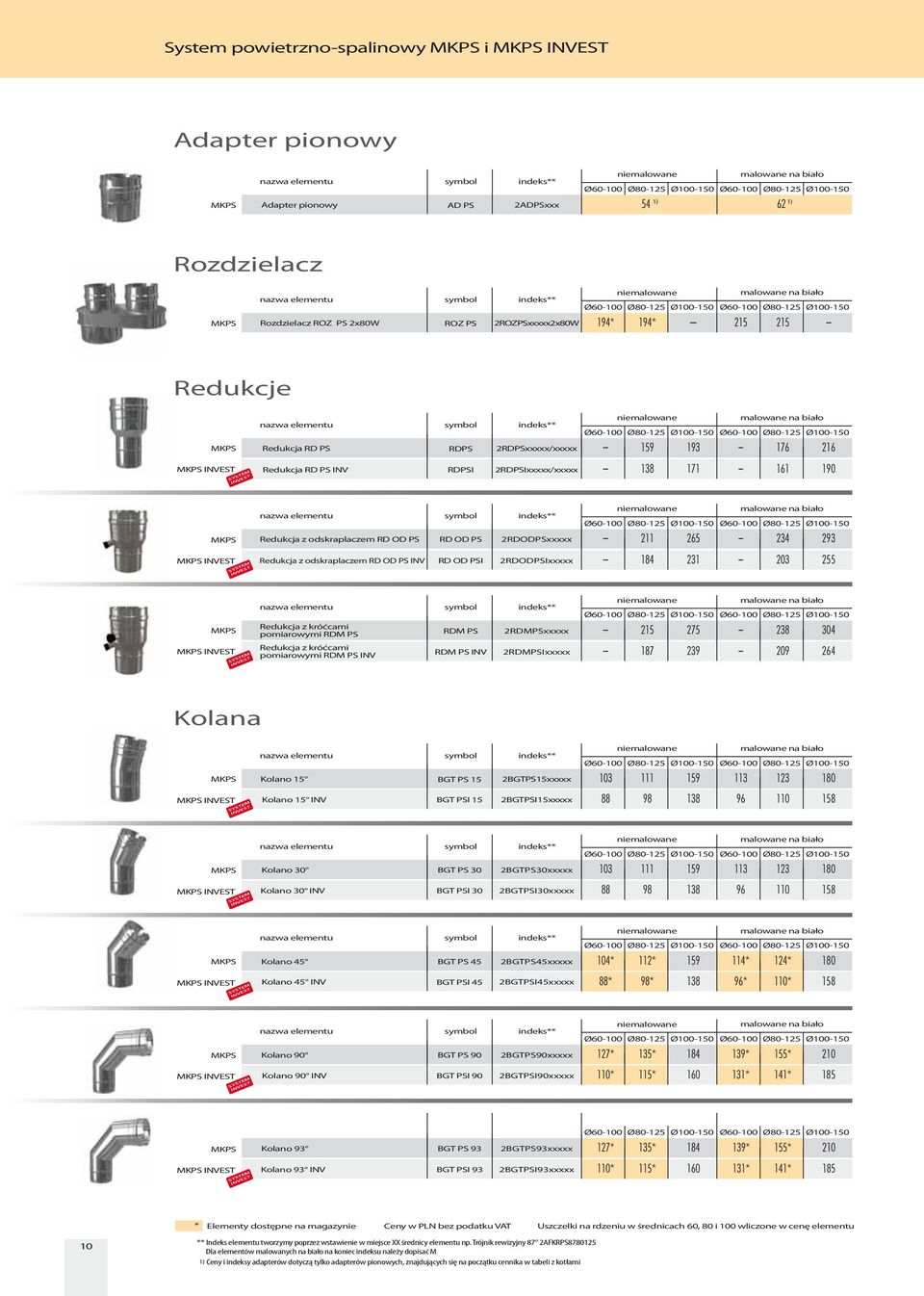

12 System powietrzno-spalinowy i Adapter pionowy ** Ø Ø Ø Ø Ø Ø ) 1) Adapter pionowy AD PS 2ADPSxxx Rozdzielacz ** Ø Ø Ø Ø Ø Ø Rozdzielacz ROZ PS 2x80W ROZ PS 2ROZPSxxxxx2x80W 194* 194* Redukcje ** Ø Ø Ø Ø Ø Ø Redukcja RD PS RDPS 2RDPSxxxxx/xxxxx Redukcja RD PS INV RDPSI 2RDPSIxxxxx/xxxxx ** Ø Ø Ø Ø Ø Ø Redukcja z odskraplaczem RD OD PS RD OD PS 2RDODPSxxxxx Redukcja z odskraplaczem RD OD PS INV RD OD PSI 2RDODPSIxxxxx ** Ø Ø Ø Ø Ø Ø Redukcja z króćcami pomiarowymi RDM PS RDM PS 2RDMPSxxxxx Redukcja z króćcami pomiarowymi RDM PS INV RDM PS INV 2RDMPSIxxxxx Kolana ** Ø Ø Ø Ø Ø Ø Kolano 15 BGT PS 15 2BGTPS15xxxxx Kolano 15 INV BGT PSI 15 2BGTPSI15xxxxx ** Ø Ø Ø Ø Ø Ø Kolano 30 BGT PS 30 2BGTPS30xxxxx Kolano 30 INV BGT PSI 30 2BGTPSI30xxxxx ** Ø Ø Ø Ø Ø Ø Kolano 45 BGT PS 45 2BGTPS45xxxxx 104* 112* * 124* 180 Kolano 45 INV BGT PSI 45 2BGTPSI45xxxxx 88* 98* * 110* 158 ** Ø Ø Ø Ø Ø Ø Kolano 90 BGT PS 90 2BGTPS90xxxxx 127* 135* * 155* 210 Kolano 90 INV BGT PSI 90 2BGTPSI90xxxxx 110* 115* * 141* 185 Ø Ø Ø Ø Ø Ø Kolano 93 BGT PS 93 2BGTPS93xxxxx 127* 135* * 155* 210 Kolano 93 INV BGT PSI 93 2BGTPSI93xxxxx 110* 115* * 141* 185 * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu 10 ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M 1) Ceny i y adapterów dotyczą tylko adapterów pionowych, znajdujących się na początku cennika w tabeli z kotłami

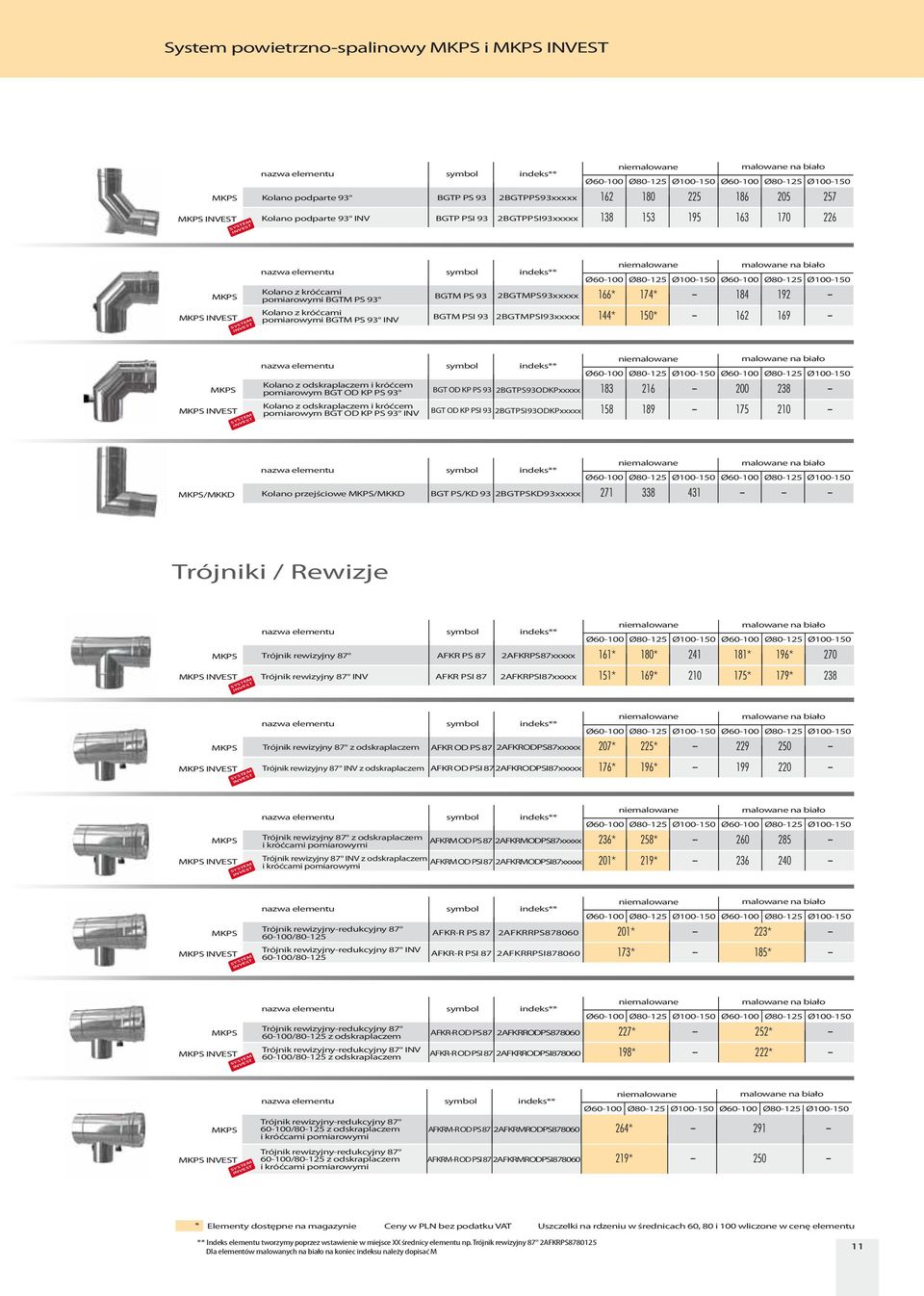

13 System powietrzno-spalinowy i ** Ø Ø Ø Ø Ø Ø Kolano podparte 93 BGTP PS 93 2BGTPPS93xxxxx Kolano podparte 93 INV BGTP PSI 93 2BGTPPSI93xxxxx ** Ø Ø Ø Ø Ø Ø Kolano z króćcami BGTM PS 93 2BGTMPS93xxxxx pomiarowymi BGTM PS * 174* Kolano z króćcami pomiarowymi BGTM PS 93 INV BGTM PSI 93 2BGTMPSI93xxxxx 144* 150* Kolano z odskraplaczem i króćcem pomiarowym BGT OD KP PS 93 Kolano z odskraplaczem i króćcem pomiarowym BGT OD KP PS 93 INV ** Ø Ø Ø Ø Ø Ø BGT OD KP PS 93 2BGTPS93ODKPxxxxx BGT OD KP PSI 93 2BGTPSI93ODKPxxxxx /MKKD ** Ø Ø Ø Ø Ø Ø Kolano przejściowe /MKKD BGT PS/KD 93 2BGTPSKD93xxxxx Trójniki / Rewizje ** Ø Ø Ø Ø Ø Ø Trójnik rewizyjny 87 AFKR PS 87 2AFKRPS87xxxxx 161* 180* * 196* 270 Trójnik rewizyjny 87 INV AFKR PSI 87 2AFKRPSI87xxxxx 151* 169* * 179* 238 ** Ø Ø Ø Ø Ø Ø Trójnik rewizyjny 87 z odskraplaczem AFKR OD PS 87 2AFKRODPS87xxxxx 207* 225* Trójnik rewizyjny 87 INV z odskraplaczem AFKR OD PSI 872AFKRODPSI87xxxxx 176* 196* ** Ø Ø Ø Ø Ø Ø Trójnik rewizyjny 87 z odskraplaczem AFKRM OD PS 87 2AFKRMODPS87xxxxx 236* 258* i króćcami pomiarowymi Trójnik rewizyjny 87 INV z odskraplaczem AFKRM OD PSI 87 2AFKRMODPSI87xxxxx 201* 219* i króćcami pomiarowymi ** Ø Ø Ø Ø Ø Ø Trójnik rewizyjny-redukcyjny 87 / AFKR-R PS 87 2AFKRRPS * * --- Trójnik rewizyjny-redukcyjny 87 INV / AFKR-R PSI 87 2AFKRRPSI * * --- ** Ø Ø Ø Ø Ø Ø Trójnik rewizyjny-redukcyjny 87 / z odskraplaczem AFKR-R OD PS 87 2AFKRRODPS * * --- Trójnik rewizyjny-redukcyjny 87 INV / z odskraplaczem AFKR-R OD PSI 87 2AFKRRODPSI * * --- Trójnik rewizyjny-redukcyjny 87 / z odskraplaczem i króćcami pomiarowymi Trójnik rewizyjny-redukcyjny 87 / z odskraplaczem i króćcami pomiarowymi ** Ø Ø Ø Ø Ø Ø AFKRM-R OD PS 87 2AFKRMRODPS AFKRM-R OD PSI 87 2AFKRMRODPSI * * * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M 11

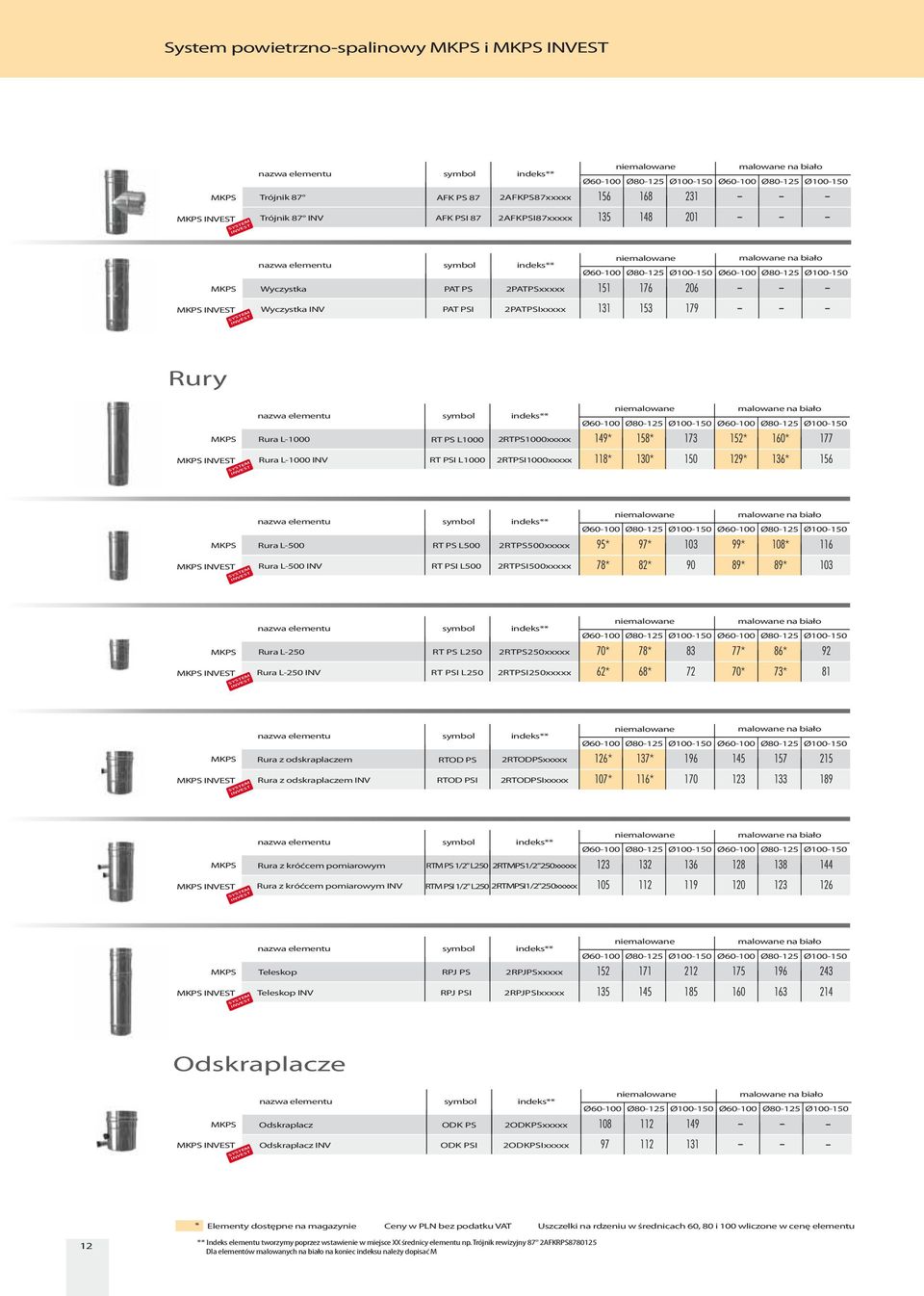

14 System powietrzno-spalinowy i ** Ø Ø Ø Ø Ø Ø Trójnik 87 AFK PS 87 2AFKPS87xxxxx Trójnik 87 INV AFK PSI 87 2AFKPSI87xxxxx ** Ø Ø Ø Ø Ø Ø Wyczystka PAT PS 2PATPSxxxxx Wyczystka INV PAT PSI 2PATPSIxxxxx Rury ** Ø Ø Ø Ø Ø Ø Rura L-1000 RT PS L1000 2RTPS1000xxxxx 149* 158* * 160* 177 Rura L-1000 INV RT PSI L1000 2RTPSI1000xxxxx 118* 130* * 136* 156 ** Ø Ø Ø Ø Ø Ø Rura L-500 RT PS L500 2RTPS500xxxxx 95* 97* * 108* 116 Rura L-500 INV RT PSI L500 2RTPSI500xxxxx 78* 82* 90 89* 89* 103 ** Ø Ø Ø Ø Ø Ø Rura L-250 RT PS L250 2RTPS250xxxxx 70* 78* 83 77* 86* 92 Rura L-250 INV RT PSI L250 2RTPSI250xxxxx 62* 68* 72 70* 73* 81 ** Ø Ø Ø Ø Ø Ø Rura z odskraplaczem RTOD PS 2RTODPSxxxxx 126* 137* Rura z odskraplaczem INV RTOD PSI 2RTODPSIxxxxx 107* 116* ** Ø Ø Ø Ø Ø Ø Rura z króćcem pomiarowym RTM PS 1/2" L250 2RTMPS1/2"250xxxxx Rura z króćcem pomiarowym INV RTM PSI 1/2" L250 2RTMPSI1/2"250xxxxx ** Ø Ø Ø Ø Ø Ø Teleskop RPJ PS 2RPJPSxxxxx Teleskop INV RPJ PSI 2RPJPSIxxxxx Odskraplacze ** Ø Ø Ø Ø Ø Ø Odskraplacz ODK PS 2ODKPSxxxxx Odskraplacz INV ODK PSI 2ODKPSIxxxxx * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu 12 ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M

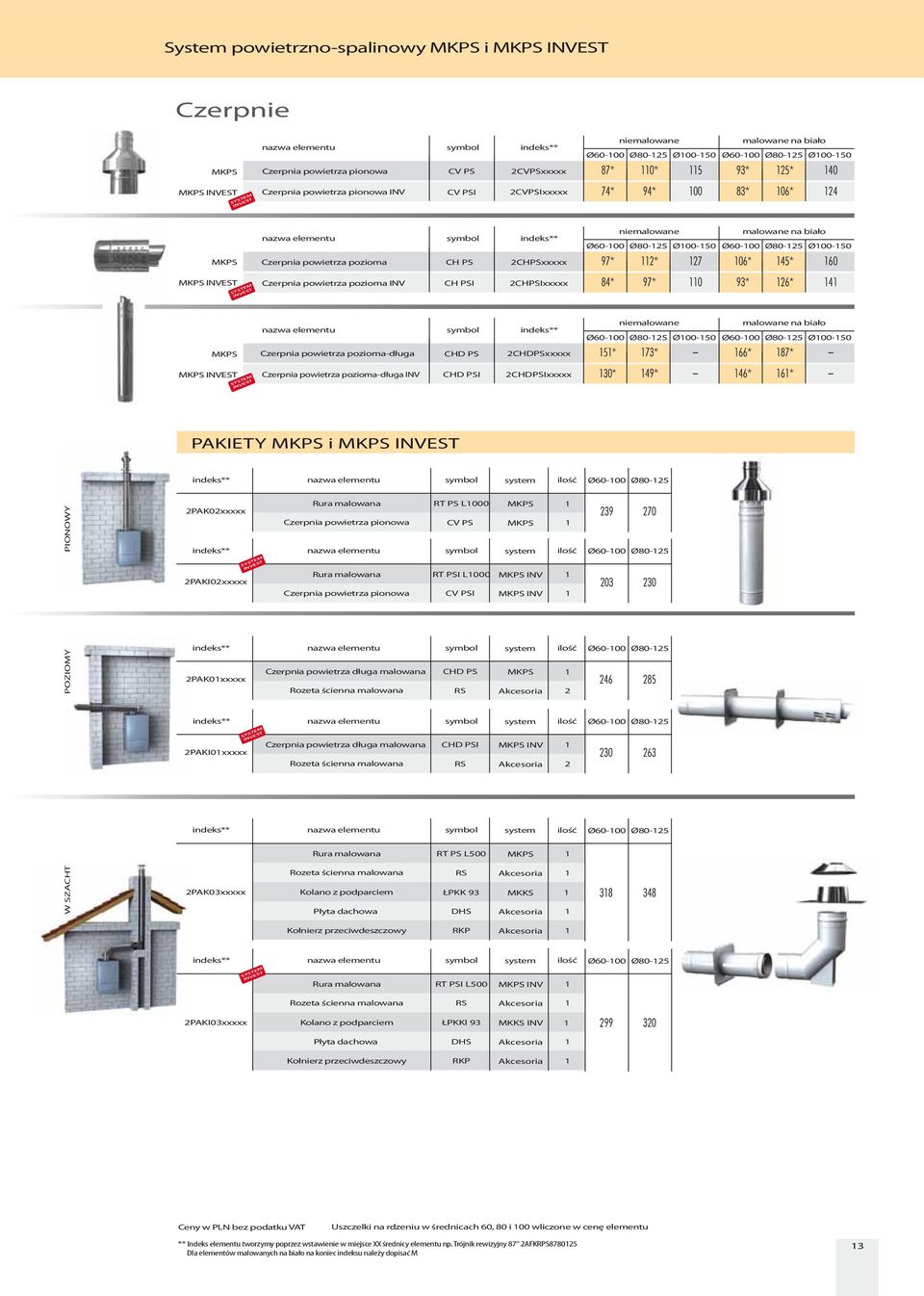

15 System powietrzno-spalinowy i Czerpnie ** Ø Ø Ø Ø Ø Ø Czerpnia powietrza pionowa CV PS 2CVPSxxxxx 87* 110* * 125* 140 Czerpnia powietrza pionowa INV CV PSI 2CVPSIxxxxx 74* 94* * 106* 124 ** Ø Ø Ø Ø Ø Ø Czerpnia powietrza pozioma CH PS 2CHPSxxxxx 97* 112* * 145* 160 Czerpnia powietrza pozioma INV CH PSI 2CHPSIxxxxx 84* 97* * 126* 141 ** Ø Ø Ø Ø Ø Ø * 173* Czerpnia powietrza pozioma-długa CHD PS 2CHDPSxxxxx * 187* * 149* Czerpnia powietrza pozioma-długa INV CHD PSI 2CHDPSIxxxxx * 161* --- PAKIETY i ** system ilość Ø Ø PIONOWY 2PAK02xxxxx ** 2PAKI02xxxxx Rura malowana RT PS L Czerpnia powietrza pionowa CV PS 1 Rura malowana RT PSI L1000 system INV ilość 1 Czerpnia powietrza pionowa CV PSI INV Ø Ø POZIOMY ** 2PAK01xxxxx system ilość Czerpnia powietrza długa malowana CHD PS 1 Rozeta ścienna malowana RS Akcesoria 2 Ø Ø ** 2PAKI01xxxxx Czerpnia powietrza długa malowana CHD PSI system INV Rozeta ścienna malowana RS Akcesoria 2 ilość 1 Ø Ø ** system ilość Ø Ø Rura malowana RT PS L500 1 W SZACHT 2PAK03xxxxx Rozeta ścienna malowana RS Akcesoria 1 Kolano z podparciem ŁPKK 93 1 Płyta dachowa DHS Akcesoria Kołnierz przeciwdeszczowy RKP Akcesoria 1 ** Rura malowana RT PSI L500 system INV ilość 1 Ø Ø 2PAKI03xxxxx Rozeta ścienna malowana RS Akcesoria 1 Kolano z podparciem ŁPKKI 93 INV 1 Płyta dachowa DHS Akcesoria Kołnierz przeciwdeszczowy RKP Akcesoria 1 Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M 13

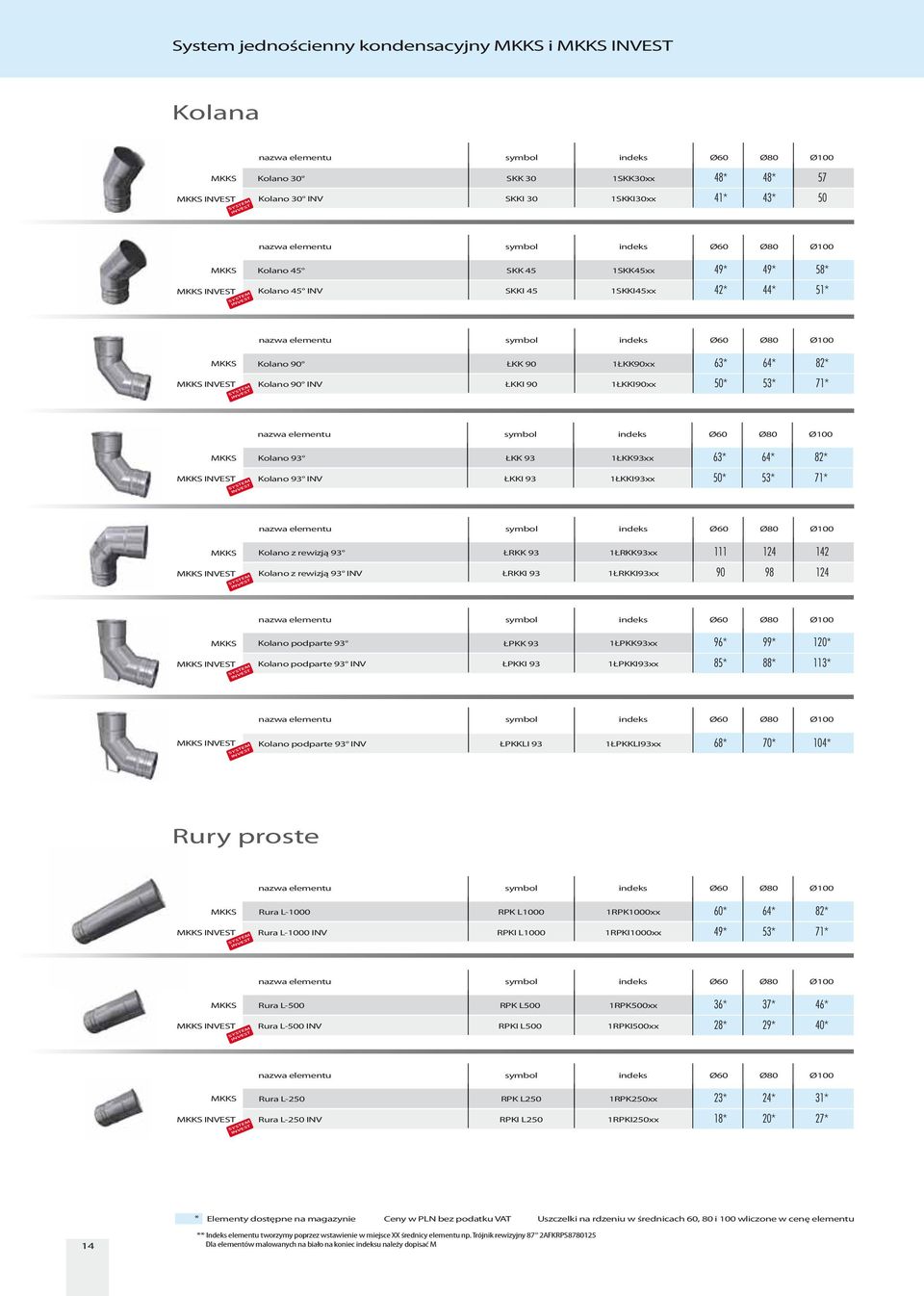

16 System jednościenny kondensacyjny i Kolana Kolano 30 SKK 30 1SKK30xx 48* 48* 57 Kolano 30 INV SKKI 30 1SKKI30xx 41* 43* 50 Kolano 45 SKK 45 1SKK45xx 49* 49* 58* Kolano 45 INV SKKI 45 1SKKI45xx 42* 44* 51* Kolano 90 ŁKK 90 1ŁKK90xx 63* 64* 82* Kolano 90 INV ŁKKI 90 1ŁKKI90xx 50* 53* 71* Kolano 93 ŁKK 93 1ŁKK93xx 63* 64* 82* Kolano 93 INV ŁKKI 93 1ŁKKI93xx 50* 53* 71* Kolano z rewizją 93 ŁRKK 93 1ŁRKK93xx Kolano z rewizją 93 INV ŁRKKI 93 1ŁRKKI93xx Kolano podparte 93 ŁPKK 93 1ŁPKK93xx 96* 99* 120* Kolano podparte 93 INV ŁPKKI 93 1ŁPKKI93xx 85* 88* 113* Kolano podparte 93 INV ŁPKKLI 93 1ŁPKKLI93xx 68* 70* 104* Rury proste Rura L-1000 RPK L1000 1RPK1000xx 60* 64* 82* Rura L-1000 INV RPKI L1000 1RPKI1000xx 49* 53* 71* Rura L-500 RPK L500 1RPK500xx 36* 37* 46* Rura L-500 INV RPKI L500 1RPKI500xx 28* 29* 40* Rura L-250 RPK L250 1RPK250xx 23* 24* 31* Rura L-250 INV RPKI L250 1RPKI250xx 18* 20* 27* * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu 14 ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M

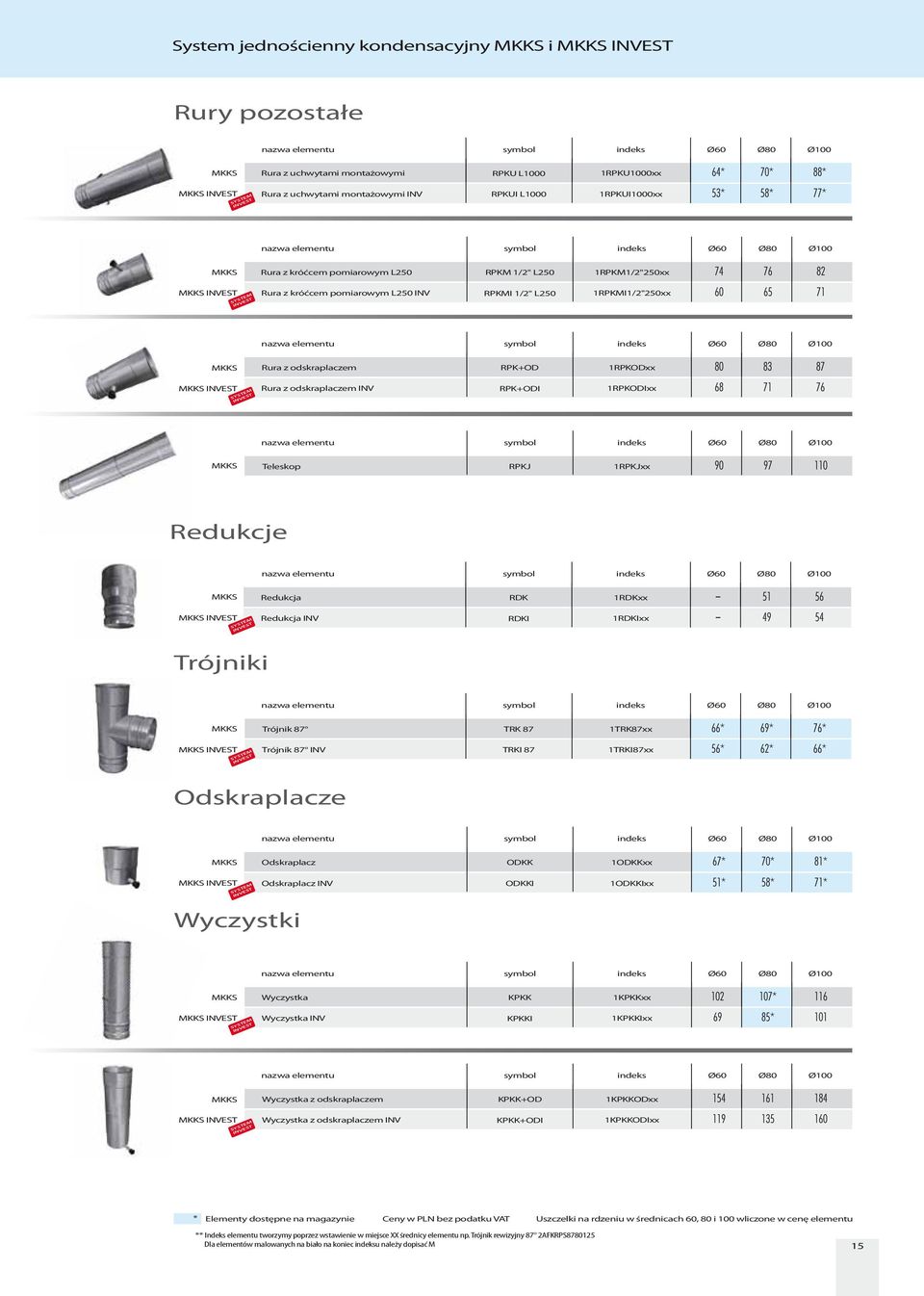

17 System jednościenny kondensacyjny i Rury pozostałe Rura z uchwytami montażowymi RPKU L1000 1RPKU1000xx 64* 70* 88* Rura z uchwytami montażowymi INV RPKUI L1000 1RPKUI1000xx 53* 58* 77* Rura z króćcem pomiarowym L250 RPKM 1/2" L250 1RPKM1/2"250xx Rura z króćcem pomiarowym L250 INV RPKMI 1/2" L250 1RPKMI1/2"250xx Rura z odskraplaczem RPK+OD 1RPKODxx Rura z odskraplaczem INV RPK+ODI 1RPKODIxx Teleskop RPKJ 1RPKJxx Redukcje Redukcja RDK 1RDKxx Redukcja INV RDKI 1RDKIxx Trójniki Trójnik 87 TRK 87 1TRK87xx 66* 69* 76* Trójnik 87 INV TRKI 87 1TRKI87xx 56* 62* 66* Odskraplacze Wyczystki Odskraplacz ODKK 1ODKKxx 67* 70* 81* Odskraplacz INV ODKKI 1ODKKIxx 51* 58* 71* Wyczystka KPKK 1KPKKxx * 116 Wyczystka INV KPKKI 1KPKKIxx 69 85* 101 Wyczystka z odskraplaczem KPKK+OD 1KPKKODxx Wyczystka z odskraplaczem INV KPKK+ODI 1KPKKODIxx * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M 15

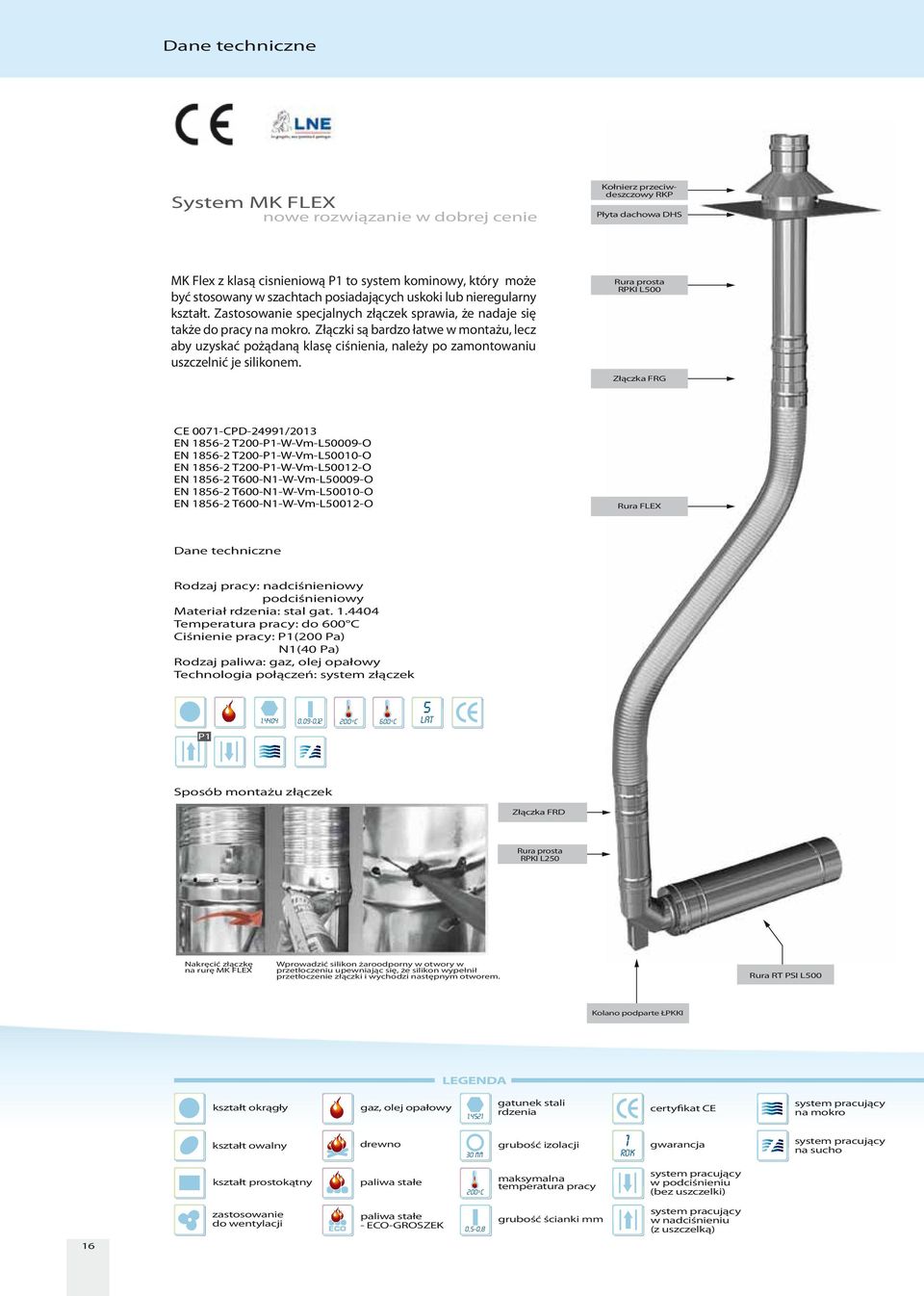

18 Dane techniczne System MK FLEX nowe rozwiązanie w dobrej cenie Kołnierz przeciwdeszczowy RKP Płyta dachowa DHS MK Flex z klasą cisnieniową P1 to system kominowy, który może być stosowany w szachtach posiadających uskoki lub nieregularny kształt. Zastosowanie specjalnych złączek sprawia, że nadaje się także do pracy na mokro. Złączki są bardzo łatwe w montażu, lecz aby uzyskać pożądaną klasę ciśnienia, należy po zamontowaniu uszczelnić je silikonem. Rura prosta RPKI L500 Złączka FRG CE 0071-CPD-24991/2013 EN T200-P1-W-Vm-L50009-O EN T200-P1-W-Vm-L50010-O EN T200-P1-W-Vm-L50012-O EN T600-N1-W-Vm-L50009-O EN T600-N1-W-Vm-L50010-O EN T600-N1-W-Vm-L50012-O Rura FLEX Dane techniczne Rodzaj pracy: nadciśnieniowy podciśnieniowy Materiał rdzenia: stal gat Temperatura pracy: do 600 C Ciśnienie pracy: P1(200 Pa) N1(40 Pa) Rodzaj paliwa: gaz, olej opałowy Technologia połączeń: system złączek ,09-0,12 200ºC 600ºC 5 lat P1 Sposób montażu złączek Złączka FRD Rura prosta RPKI L250 Nakręcić złączkę na rurę MK FLEX Wprowadzić silikon żaroodporny w otwory w przetłoczeniu upewniając się, że silikon wypełnił przetłoczenie złączki i wychodzi następnym otworem. Rura RT PSI L500 Kolano podparte ŁPKKI LEGENDA kształt okrągły gaz, olej opałowy gatunek stali rdzenia certyfikat CE system pracujący na mokro kształt owalny drewno 30 mm grubość izolacji 1 ROK gwarancja system pracujący na sucho kształt prostokątny paliwa stałe 200ºC maksymalna temperatura pracy system pracujący w podciśnieniu (bez uszczelki) zastosowanie do wentylacji ECO paliwa stałe - ECO-GROSZEK 0,5-0,8 grubość ścianki mm system pracujący w nadciśnieniu (z uszczelką) 16

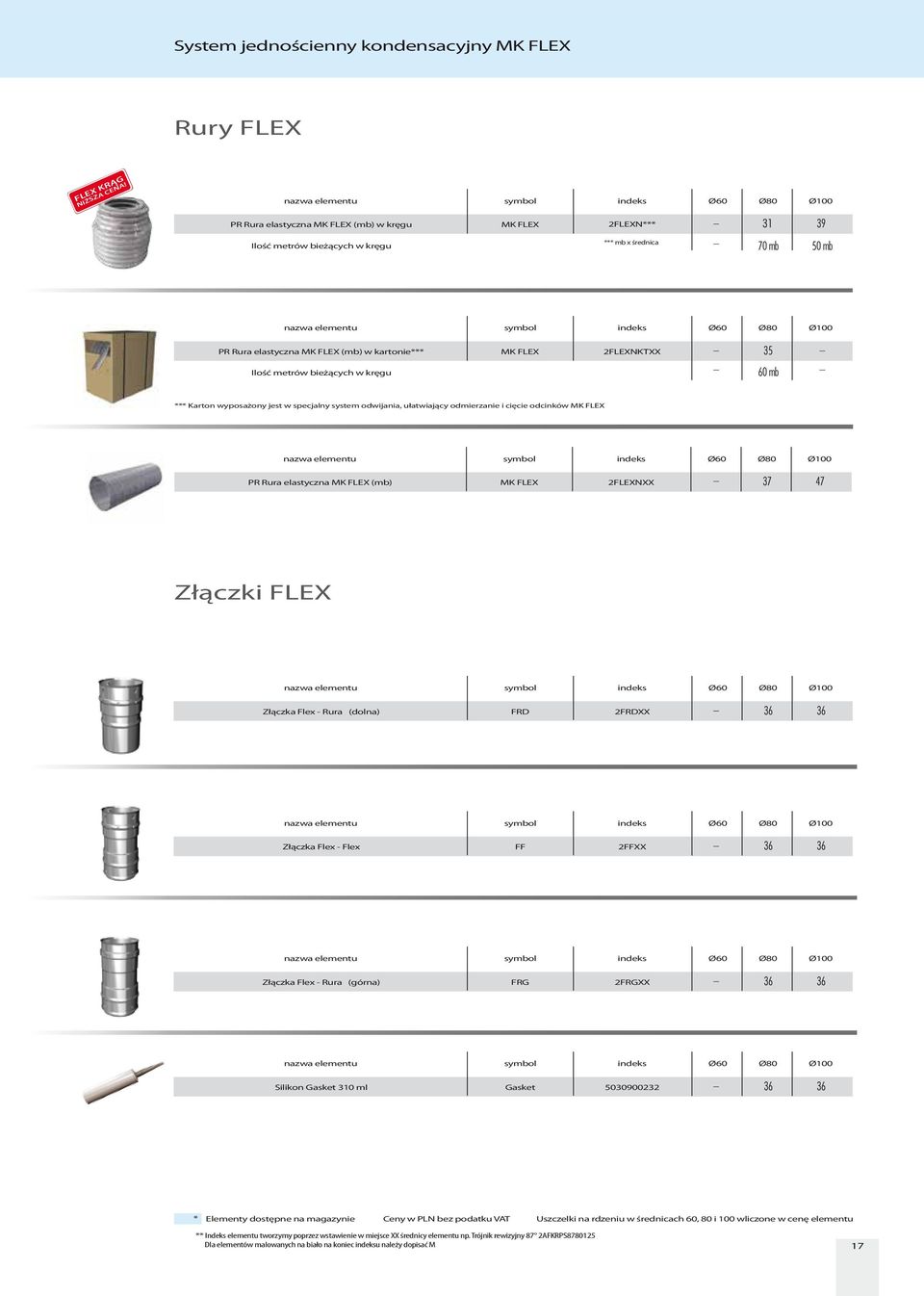

19 System jednościenny kondensacyjny MK FLEX Rury FLEX FLEX KRĄG NIŻSZA CENA! PR Rura elastyczna MK FLEX (mb) w kręgu MK FLEX 2FLEXN*** Ilość metrów bieżących w kręgu *** mb x średnica 70 mb 50 mb PR Rura elastyczna MK FLEX (mb) w kartonie*** MK FLEX 2FLEXNXX*** 2FLEXNKTXX 35 Ilość metrów bieżących w kręgu 60 mb *** Karton wyposażony jest w specjalny system odwijania, ułatwiający odmierzanie i cięcie odcinków MK FLEX PR Rura elastyczna MK FLEX (mb) MK FLEX 2FLEXNXX Złączki FLEX Złączka Flex - Rura (dolna) FRD 2FRDXX Złączka Flex - Flex FF 2FFXX Złączka Flex - Rura (górna) FRG 2FRGXX Silikon Gasket 310 ml Gasket * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M 17

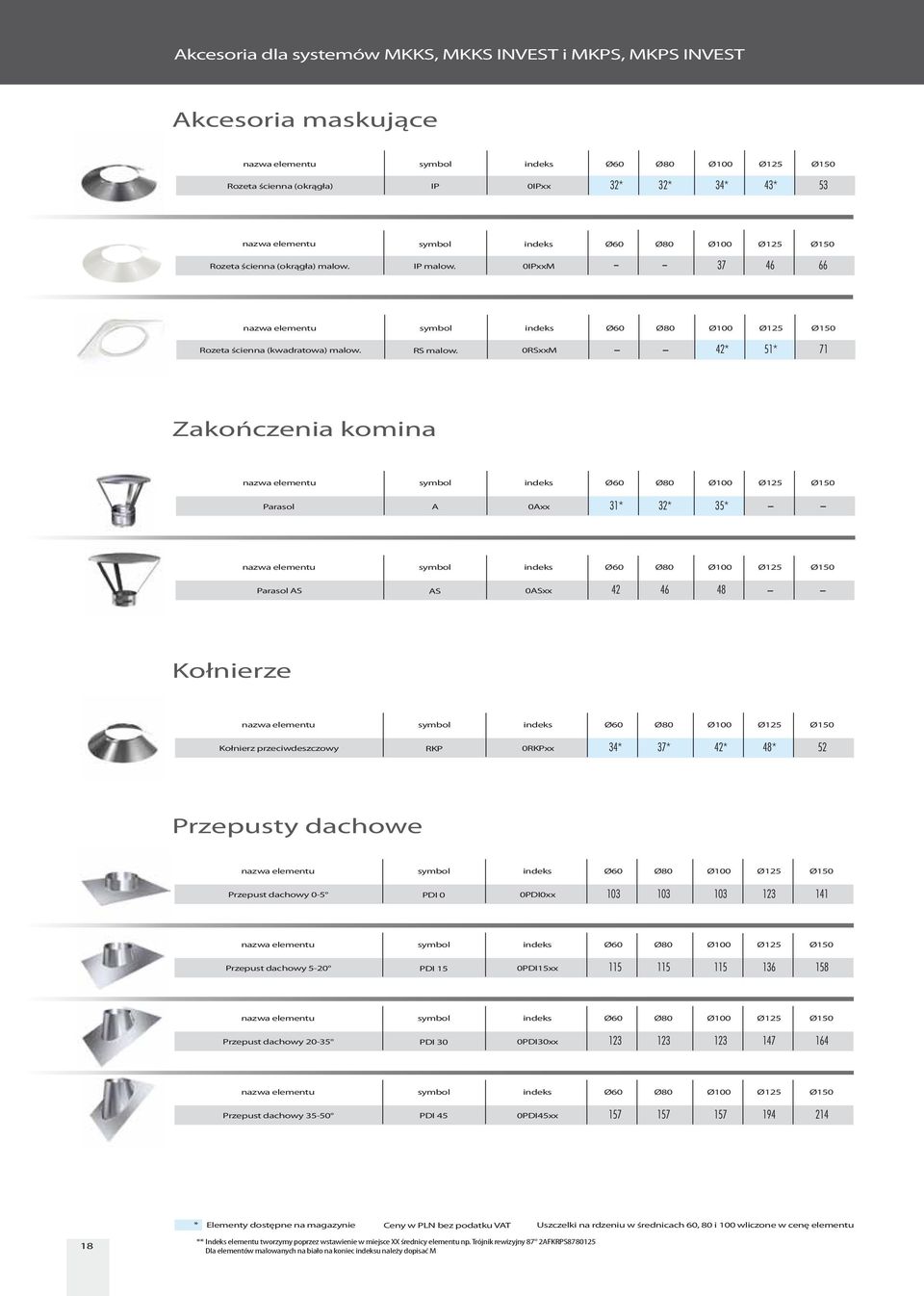

20 Akcesoria dla systemów, i, Akcesoria maskujące Rozeta ścienna (okrągła) IP 0IPxx 32* 32* 34* 43* 53 Rozeta ścienna (okrągła) malow. IP malow. 0IPxxM Rozeta ścienna (kwadratowa) malow. RS malow. 0RSxxM 42* 51* 71 Zakończenia komina Parasol A 0Axx 31* 32* 35* Ø125 Ø150 Parasol AS 0ASxx 48 AS Kołnierze Kołnierz przeciwdeszczowy RKP 0RKPxx 34* 37* 42* 48* 52 Przepusty dachowe Przepust dachowy 0-5 PDI 0 0PDI0xx Przepust dachowy 5-20 PDI 15 0PDI15xx Przepust dachowy PDI 30 0PDI30xx Przepust dachowy PDI 45 0PDI45xx * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu 18 ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M

21 Akcesoria dla systemów, i, Płyty dachowe Płyta dachowa z kołnierzem - KOMPLET Ø125 Ø150 DHRSI 0DHRSIxx Płyta dachowa ze śrubami DHS 0DHSxx 49* 55* 66* Płyta dachowa DH PS 0DHPSxx * 58* 66 Płyta dachowa z przewietrzeniem DHKK 1DHKKxx 125* 128* 139* Płyta dachowa KOMBI DH KOMBI 0DHKOMBIxx 108* 111* 123* Obejmy spinające Obejma do mocowania OB 0OBxx Obejmy konstrukcyjne Ø125 Ø150 Obejma konstrukcyjna OBM 0OBMxx Akcesoria do rur Stabilizator AH 0AHxx 19* 19* 22* Uszczelki Uszczelka UKK UKKxx 4* 5* 7* 7* 8* * Elementy dostępne na magazynie Ceny w PLN bez podatku VAT Uszczelki na rdzeniu w średnicach 60, 80 i 100 wliczone w cenę elementu ** Indeks elementu tworzymy poprzez wstawienie w miejsce XX średnicy elementu np. Trójnik rewizyjny 87 2AFKRPS Dla elementów malowanych na biało na koniec u należy dopisać M 19
