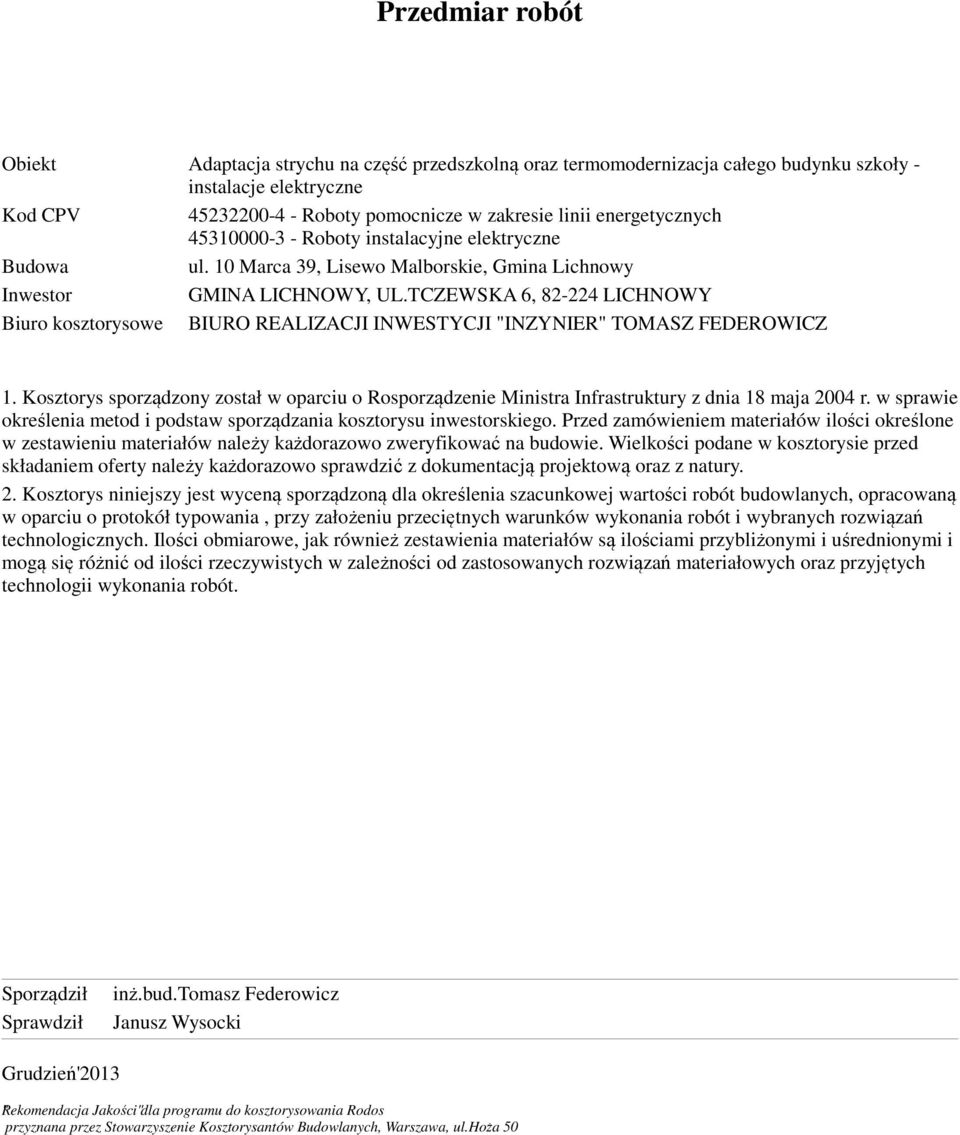

1 Przedmiar robót Obiekt Adaptacja strychu na część przedszkolną oraz termomodernizacja całego budynku szkoły - instalacje elektryczne Kod CPV Roboty pomocnicze w zakresie linii energetycznych Roboty instalacyjne elektryczne Budowa ul. 10 Marca 39, Lisewo Malborskie, Gmina Lichnowy Inwestor GMINA LICHNOWY, UL.TCZEWSKA 6, LICHNOWY Biuro kosztorysowe BIURO REALIZACJI INWESTYCJI "INZYNIER" TOMASZ FEDEROWICZ 1. Kosztorys sporządzony został w oparciu o Rosporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego. Przed zamówieniem materiałów ilości określone w zestawieniu materiałów należy każdorazowo zweryfikować na budowie. Wielkości podane w kosztorysie przed składaniem oferty należy każdorazowo sprawdzić z dokumentacją projektową oraz z natury. 2. Kosztorys niniejszy jest wyceną sporządzoną dla określenia szacunkowej wartości robót budowlanych, opracowaną w oparciu o protokół typowania, przy założeniu przeciętnych warunków wykonania robót i wybranych rozwiązań technologicznych. Ilości obmiarowe, jak również zestawienia materiałów są ilościami przybliżonymi i uśrednionymi i mogą się różnić od ilości rzeczywistych w zależności od zastosowanych rozwiązań materiałowych oraz przyjętych technologii wykonania robót. Sporządził Sprawdził inż.bud.tomasz Federowicz Janusz Wysocki Grudzień'2013 "Rekomendacja Jakości"dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

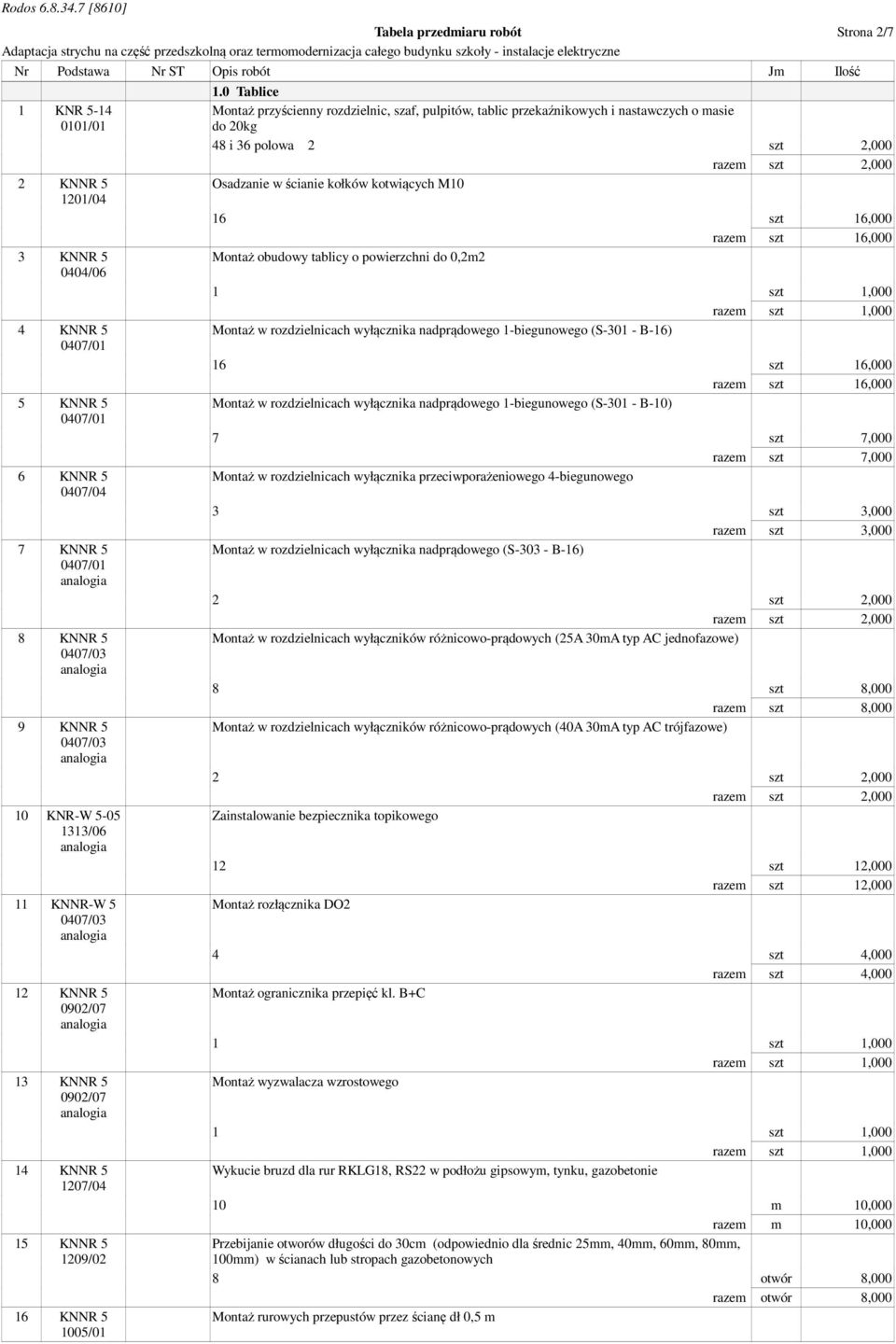

2 Tabela przedmiaru robót Strona 2/7 1 KNR KNNR /04 3 KNNR /06 4 KNNR /01 5 KNNR /01 6 KNNR /04 7 KNNR /01 8 KNNR 5 9 KNNR 5 10 KNR-W /06 11 KNNR-W 5 12 KNNR /07 13 KNNR /07 14 KNNR /04 15 KNNR /02 16 KNNR / Tablice Montaż przyścienny rozdzielnic, szaf, pulpitów, tablic przekaźnikowych i nastawczych o masie do 20kg 48 i 36 polowa Osadzanie w ścianie kołków kotwiących M10 16 szt 16,000 razem szt 16,000 Montaż obudowy tablicy o powierzchni do 0,2m2 Montaż w rozdzielnicach wyłącznika nadprądowego 1-biegunowego (S B-16) 16 szt 16,000 razem szt 16,000 Montaż w rozdzielnicach wyłącznika nadprądowego 1-biegunowego (S B-10) 7 szt 7,000 razem szt 7,000 Montaż w rozdzielnicach wyłącznika przeciwporażeniowego 4-biegunowego 3 szt 3,000 razem szt 3,000 Montaż w rozdzielnicach wyłącznika nadprądowego (S B-16) Montaż w rozdzielnicach wyłączników różnicowo-prądowych (25A 30mA typ AC jednofazowe) 8 szt 8,000 razem szt 8,000 Montaż w rozdzielnicach wyłączników różnicowo-prądowych (40A 30mA typ AC trójfazowe) Zainstalowanie bezpiecznika topikowego 12 szt 12,000 razem szt 12,000 Montaż rozłącznika DO2 Montaż ogranicznika przepięć kl. B+C Montaż wyzwalacza wzrostowego Wykucie bruzd dla rur RKLG18, RS22 w podłożu gipsowym, tynku, gazobetonie 10 m 10,000 razem m 10,000 Przebijanie otworów długości do 30cm (odpowiednio dla średnic 25mm, 40mm, 60mm, 80mm, 100mm) w ścianach lub stropach gazobetonowych 8 otwór 8,000 razem otwór 8,000 Montaż rurowych przepustów przez ścianę dł 0,5 m

3 Tabela przedmiaru robót Strona 3/7 17 KNNR /01 18 KNNR /02 19 KNNR /03 20 KNNR /05 21 KNNR /02 22 KNNR /03 23 KNNR /01 24 KNNR /01 25 KNNR /02 26 KNR AT /03 27 KNNR /02 28 KNNR /02 29 KNNR /01 30 KNNR /01 31 KNNR /04 8 m 8,000 razem m 8, Instalacja oświetlenia i gniazd wtykowych 2.1 Prace przygotowawczo - wykończeniowe Wykucie bruzd dla przewodów wtynkowych w gazobetonie 805 m 805,000 razem m 805,000 Przebijanie otworów długości do 30cm (odpowiednio dla średnic 25mm, 40mm, 60mm, 80mm, 100mm) w ścianach lub stropach gazobetonowych 80 otwór 80,000 razem otwór 80,000 Montaż puszek instalacyjnych potrójnych podtynkowych o średnicy do 60mm - rozgałęźna szczelna 80 szt 80,000 razem szt 80,000 Ręczne przygotowanie zaprawy cementowo-wapiennej (805)x0,05x0,05 m3 2,013 razem m3 2,013 Zaprawianie bruzd o szerokości do 50mm 805 m 805,000 razem m 805,000 Montaż listew elektroinstalacyjnych z PCW (naściennych, przypodłogowych i ściennych) przykręcanych do podłoża gipsowego, gazobetonowego 100 m 100,000 razem m 100, Układanie przewodów Układanie przewodów kabelkowych o łącznym przekroju żył do 7,5mm2 pod tynkiem w gotowych bruzdach na podłożu innym niż betonowe YDY 3x1,5mm2 300 m 300,000 razem m 300,000 Układanie przewodów kabelkowych o łącznym przekroju żył do 7,5mm2 pod tynkiem w gotowych bruzdach na podłożu innym niż betonowe YDYp 3x2,5mm2 300 m 300,000 razem m 300,000 Układanie przewodów kabelkowych o łącznym przekroju żył do 12,5mm2 pod tynkiem w gotowych bruzdach na podłożu innym niż betonowe YDYp 5x2,5mm2 50 m 50,000 razem m 50,000 Płaskie przewody gesis 5x16mm2 układane w kanałach otwartych na konstrukcji z mocowaniem Układanie przewodów HLGs 2x1,5mm2 30 m 30,000 razem m 30,000 Układanie przewodów YTKSY 2x2x0,5mm2 100 m 100,000 razem m 100,000 Podłączenie pod zaciski lub bolce przewodów pojedynczych o przekroju do 2,5mm2 550 szt 550,000 razem szt 550, Montaż osprzętu oświetleniowego i gniazd wtykowych Montaż przycisku jednobiegunowego Montaż pod tynkiem w puszce instalacyjnej łącznika krzyżowego, 2-biegunowego - zwykły 15 szt 15,000 razem szt 15,000

4 Tabela przedmiaru robót Strona 4/7 32 KNNR /05 33 KNNR /01 34 KNNR /05 35 KNNR /02 36 KNNR /02 37 KNNR /02 38 KNNR /03 39 KNNR /02 40 KNR KNNR /05 42 KNNR /06 43 KNNR /06 44 KNNR 5 45 KNR /03 46 KNNR /01 47 KNNR /01 Montaż łączników przeciwpożarowych Montaż gniazd instalacyjnych wtyczkowych ze stykiem ochronnym podtynkowych końcowych 2-biegunowych do 10A/2,5mm2 53 szt 53,000 razem szt 53,000 Montaż gniazd instalacyjnych wtyczkowych ze stykiem ochronnym bryzgoszczelnych przykręcanych 2-biegunowych do 16A/2,5mm2 Montaż opraw oświetleniowych nasufitowych rastrowych 4x18 9 kpl 9,000 razem kpl 9,000 Montaż opraw oświetleniowych nasufitowych rastrowych 2x18 12 kpl 12,000 razem kpl 12,000 Montaż opraw oświetleniowych nasufitowych rastrowych 2x56 2 kpl 2,000 razem kpl 2,000 Przygotowanie podłoża pod osprzęt instalacyjny - mocowanie osprzętu przez przykręcenie do kołków plastykowych osadzonych w betonie 19 szt 19,000 razem szt 19,000 Montaż wentylatorów ściennych 3.0 INSTALACJA PIORUNOCHRONNA I UZIEMIAJĄCA 3.1 Instalacja piorunochronna Montaż przyścienny rozdzielnic, szaf, pulpitów, tablic przekaźnikowych i nastawczych o masie do 20kg - skrzynki do zacisków kontrolnych 10 szt 10,000 razem szt 10,000 Montaż instalacji odgromowej z przewodów naprężanych poziomych 75 m 75,000 razem m 75,000 Montaż instalacji odgromowej z przewodów naprężanych pionowych 100 m 100,000 razem m 100,000 Montaż złączy kontrolnych w przewodach wyrównawczych połączonych pręt-płaskownik Montaż ogranicznika przepięć 1 kpl. 1,000 razem kpl. 1,000 Wykonanie powłok asfaltowych na zimno, na otwartej przestrzeni 80x0,025 m2 2,000 razem m2 2,000 Montaż iglic typu IO-2,5 o masie do 21kg na żerdzi, wieży stalowej w pozycji leżącej - maszty odgromowe dł. 2 m 11 kpl 11,000 razem kpl 11, Instalacja szyny wyrównawczej Wykucie bruzd dla przewodów wtynkowych w cegle

5 Tabela przedmiaru robót Strona 5/7 48 KNNR /02 49 KNNR /01 50 KNNR /01 51 KNNR /02 52 KNNR /05 53 KNNR /02 54 KNNR /02 55 KNR AL /01 56 KNR AL /01 57 KNR AL KNR AL /01 59 KNR AL KNR AL KNR AL KNR AL-01 Przebijanie otworów długości do 30cm (odpowiednio dla średnic 25mm, 40mm, 60mm, 80mm, 100mm) w ścianach lub stropach gazobetonowych 1 otwór 1,000 razem otwór 1,000 Montaż aparatów elektrycznych o masie do 2,5kg Montaż na rurach o średnicy do 30mm uchwytów uziemiających łączonych przez skręcenie 40 szt 40,000 razem szt 40,000 Montaż przewodów uziemiających i wyrównawczych mocowanych na wspornikach ściennych na podłożu innym niż drewniane w budynkach Ręczne przygotowanie zaprawy cementowo-wapiennej 25x0,05x0,05 m3 0,063 razem m3 0,063 Zaprawianie bruzd o szerokości do 50mm 3.3 Instalacja uziemiająca Montaż uziomów poziomych w wykopie o głębokości do 0,60m w gruncie kategorii III - opaskowo 200 m 200,00 razem m 200, Instalacja PPOŻ Montaż czujek pożarowych dymu 6 szt 6,000 razem szt 6,000 Montaż czujki ruchu pasywnej podczerwieni 3 szt 3,000 razem szt 3,000 Montaż centrali oddymiania Montaż przycisku oddymiania Montaż siłownika oddymiania okien Montaż siłownika oddymiania klapy Montaż oprawy oświetlenia awaryjnego zewnętrznej LED 218 Lm Montaż oprawy oświetlenia awaryjnego ze znakiem ewakuacyjnym 5 szt 5,000 razem szt 5,000

6 Tabela przedmiaru robót Strona 6/7 63 KNR AL KNNR /04 65 KNNR /01 66 KNNR /02 67 KNNR /01 68 KNNR /01 69 KNNR /02 70 KNNR /02 Montaż Inwertera min 1 h 36W 10 szt 10,000 razem szt 10, Pozostałe Badanie linii kablowej 5 żyłowej niskiego napięcia 27,5 odcinek 27,50 razem odcinek 27,50 Sprawdzenie samoczynnego wyłączania zasilania - pierwsza próba działania wyłącznika różnicowo-prądowego 1 próba 1,00 razem próba 1,00 Sprawdzenie samoczynnego wyłączania zasilania - następna próba działania wyłącznika różnicowo-prądowego 28 próba 28,00 razem próba 28,00 Sprawdzenie i regulacja działania styczników bez wyzwalacza termicznego 1 szt 1,00 razem szt 1,00 Badania i pomiary instalacji uziemienia ochronnego lub roboczego - pierwszy pomiar 1 szt 1,00 razem szt 1,00 Badania i pomiary instalacji uziemienia ochronnego lub roboczego - za każdy następny pomiar 28 szt 28,00 razem szt 28,00 Sprawdzenie i pomiary przekaźnika sygnalizacyjnego 1 pomiar 1,00 razem pomiar 1,00

7 Spis działów przedmiaru robót Strona 7/7 Nr Opis robót 1.0 Tablice 2.0 Instalacja oświetlenia i gniazd wtykowych 2.1 Prace przygotowawczo - wykończeniowe 2.2 Układanie przewodów 2.3 Montaż osprzętu oświetleniowego i gniazd wtykowych 3.0 INSTALACJA PIORUNOCHRONNA I UZIEMIAJĄCA 3.1 Instalacja piorunochronna 3.2 Instalacja szyny wyrównawczej 3.3 Instalacja uziemiająca 4.0 Instalacja PPOŻ 5.0 Pozostałe
