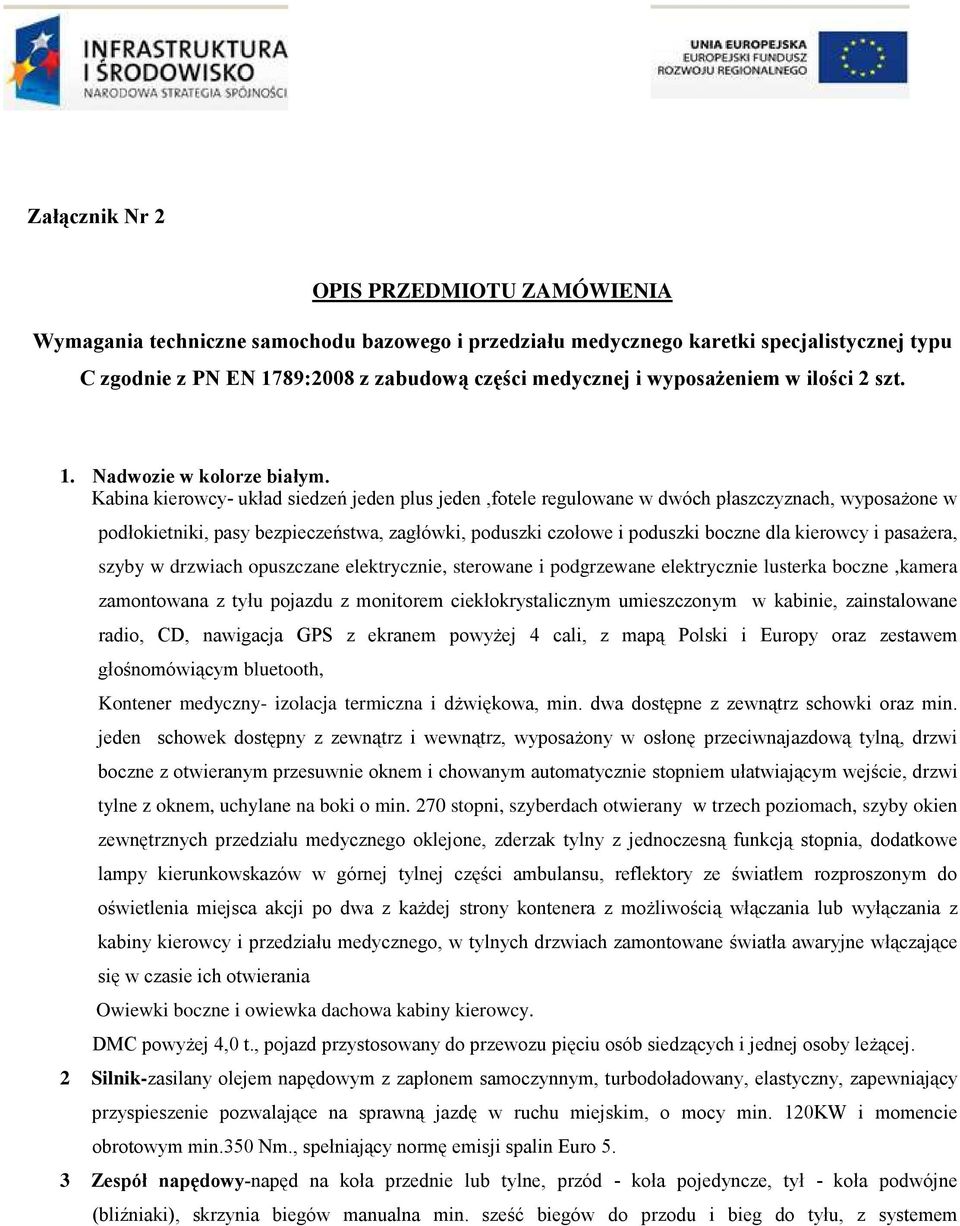

1 Załącznik Nr 2 OPIS PRZEDMIOTU ZAMÓWIENIA Wymagania techniczne samochodu bazowego i przedziału medycznego karetki specjalistycznej typu C zgodnie z PN EN 1789:2008 z zabudową części medycznej i wyposaŝeniem w ilości 2 szt. 1. Nadwozie w kolorze białym. Kabina kierowcy- układ siedzeń jeden plus jeden,fotele regulowane w dwóch płaszczyznach, wyposaŝone w podłokietniki, pasy bezpieczeństwa, zagłówki, poduszki czołowe i poduszki boczne dla kierowcy i pasaŝera, szyby w drzwiach opuszczane elektrycznie, sterowane i podgrzewane elektrycznie lusterka boczne,kamera zamontowana z tyłu pojazdu z monitorem ciekłokrystalicznym umieszczonym w kabinie, zainstalowane radio, CD, nawigacja GPS z ekranem powyŝej 4 cali, z mapą Polski i Europy oraz zestawem głośnomówiącym bluetooth, Kontener medyczny- izolacja termiczna i dŝwiękowa, min. dwa dostępne z zewnątrz schowki oraz min. jeden schowek dostępny z zewnątrz i wewnątrz, wyposaŝony w osłonę przeciwnajazdową tylną, drzwi boczne z otwieranym przesuwnie oknem i chowanym automatycznie stopniem ułatwiającym wejście, drzwi tylne z oknem, uchylane na boki o min. 270 stopni, szyberdach otwierany w trzech poziomach, szyby okien zewnętrznych przedziału medycznego oklejone, zderzak tylny z jednoczesną funkcją stopnia, dodatkowe lampy kierunkowskazów w górnej tylnej części ambulansu, reflektory ze światłem rozproszonym do oświetlenia miejsca akcji po dwa z kaŝdej strony kontenera z moŝliwością włączania lub wyłączania z kabiny kierowcy i przedziału medycznego, w tylnych drzwiach zamontowane światła awaryjne włączające się w czasie ich otwierania Owiewki boczne i owiewka dachowa kabiny kierowcy. DMC powyŝej 4,0 t., pojazd przystosowany do przewozu pięciu osób siedzących i jednej osoby leŝącej. 2 Silnik-zasilany olejem napędowym z zapłonem samoczynnym, turbodoładowany, elastyczny, zapewniający przyspieszenie pozwalające na sprawną jazdę w ruchu miejskim, o mocy min. 120KW i momencie obrotowym min.350 Nm., spełniający normę emisji spalin Euro 5. 3 Zespół napędowy-napęd na koła przednie lub tylne, przód - koła pojedyncze, tył - koła podwójne (bliźniaki), skrzynia biegów manualna min. sześć biegów do przodu i bieg do tyłu, z systemem

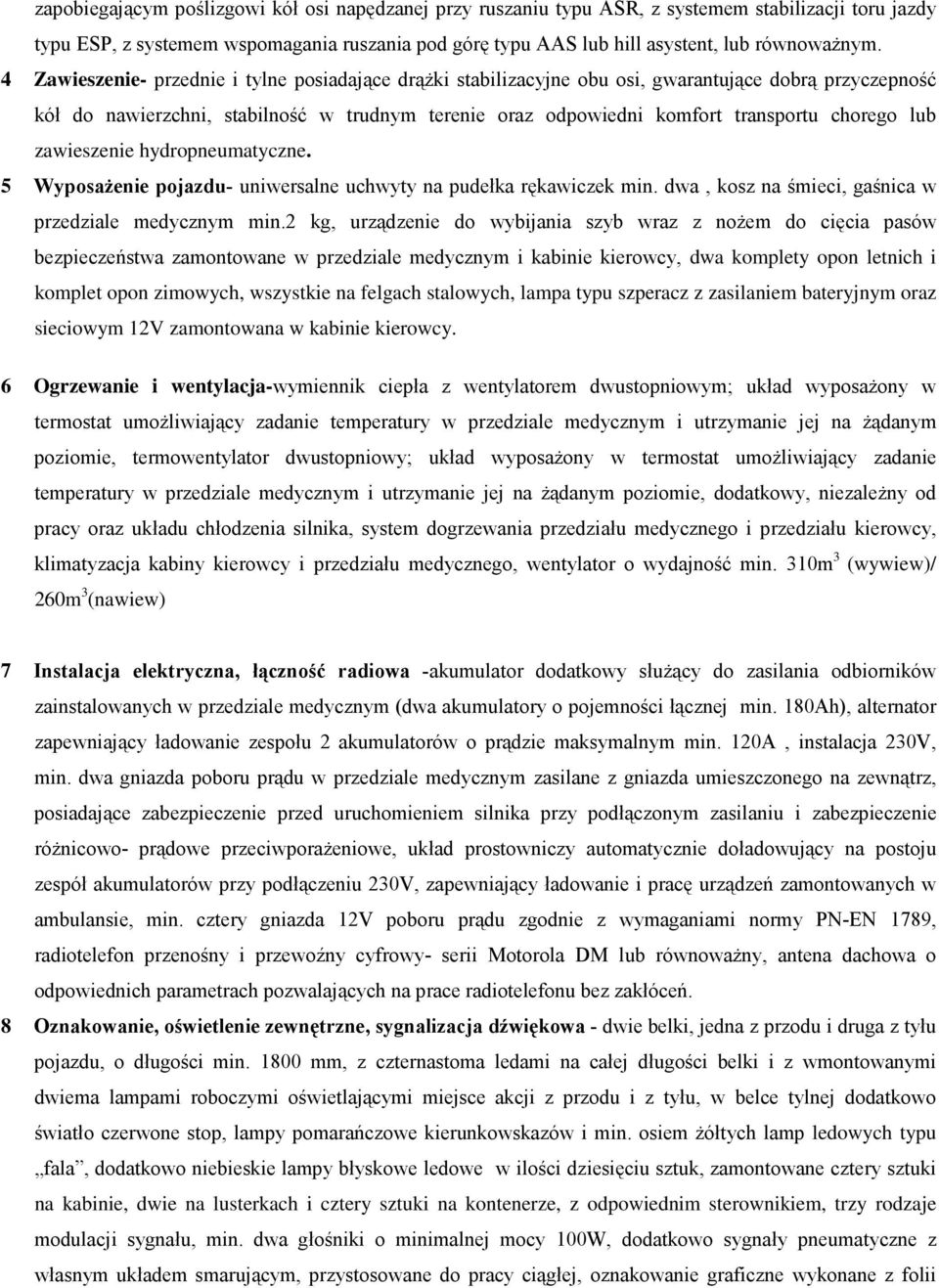

2 zapobiegającym poślizgowi kół osi napędzanej przy ruszaniu typu ASR, z systemem stabilizacji toru jazdy typu ESP, z systemem wspomagania ruszania pod górę typu AAS lub hill asystent, lub równowaŝnym. 4 Zawieszenie- przednie i tylne posiadające drąŝki stabilizacyjne obu osi, gwarantujące dobrą przyczepność kół do nawierzchni, stabilność w trudnym terenie oraz odpowiedni komfort transportu chorego lub zawieszenie hydropneumatyczne. 5 WyposaŜenie pojazdu- uniwersalne uchwyty na pudełka rękawiczek min. dwa, kosz na śmieci, gaśnica w przedziale medycznym min.2 kg, urządzenie do wybijania szyb wraz z noŝem do cięcia pasów bezpieczeństwa zamontowane w przedziale medycznym i kabinie kierowcy, dwa komplety opon letnich i komplet opon zimowych, wszystkie na felgach stalowych, lampa typu szperacz z zasilaniem bateryjnym oraz sieciowym 12V zamontowana w kabinie kierowcy. 6 Ogrzewanie i wentylacja-wymiennik ciepła z wentylatorem dwustopniowym; układ wyposaŝony w termostat umoŝliwiający zadanie temperatury w przedziale medycznym i utrzymanie jej na Ŝądanym poziomie, termowentylator dwustopniowy; układ wyposaŝony w termostat umoŝliwiający zadanie temperatury w przedziale medycznym i utrzymanie jej na Ŝądanym poziomie, dodatkowy, niezaleŝny od pracy oraz układu chłodzenia silnika, system dogrzewania przedziału medycznego i przedziału kierowcy, klimatyzacja kabiny kierowcy i przedziału medycznego, wentylator o wydajność min. 310m 3 (wywiew)/ 260m 3 (nawiew) 7 Instalacja elektryczna, łączność radiowa -akumulator dodatkowy słuŝący do zasilania odbiorników zainstalowanych w przedziale medycznym (dwa akumulatory o pojemności łącznej min. 180Ah), alternator zapewniający ładowanie zespołu 2 akumulatorów o prądzie maksymalnym min. 120A, instalacja 230V, min. dwa gniazda poboru prądu w przedziale medycznym zasilane z gniazda umieszczonego na zewnątrz, posiadające zabezpieczenie przed uruchomieniem silnika przy podłączonym zasilaniu i zabezpieczenie róŝnicowo- prądowe przeciwporaŝeniowe, układ prostowniczy automatycznie doładowujący na postoju zespół akumulatorów przy podłączeniu 230V, zapewniający ładowanie i pracę urządzeń zamontowanych w ambulansie, min. cztery gniazda 12V poboru prądu zgodnie z wymaganiami normy PN-EN 1789, radiotelefon przenośny i przewoźny cyfrowy- serii Motorola DM lub równowaŝny, antena dachowa o odpowiednich parametrach pozwalających na prace radiotelefonu bez zakłóceń. 8 Oznakowanie, oświetlenie zewnętrzne, sygnalizacja dźwiękowa - dwie belki, jedna z przodu i druga z tyłu pojazdu, o długości min mm, z czternastoma ledami na całej długości belki i z wmontowanymi dwiema lampami roboczymi oświetlającymi miejsce akcji z przodu i z tyłu, w belce tylnej dodatkowo światło czerwone stop, lampy pomarańczowe kierunkowskazów i min. osiem Ŝółtych lamp ledowych typu fala, dodatkowo niebieskie lampy błyskowe ledowe w ilości dziesięciu sztuk, zamontowane cztery sztuki na kabinie, dwie na lusterkach i cztery sztuki na kontenerze, z odpowiednim sterownikiem, trzy rodzaje modulacji sygnału, min. dwa głośniki o minimalnej mocy 100W, dodatkowo sygnały pneumatyczne z własnym układem smarującym, przystosowane do pracy ciągłej, oznakowanie graficzne wykonane z folii

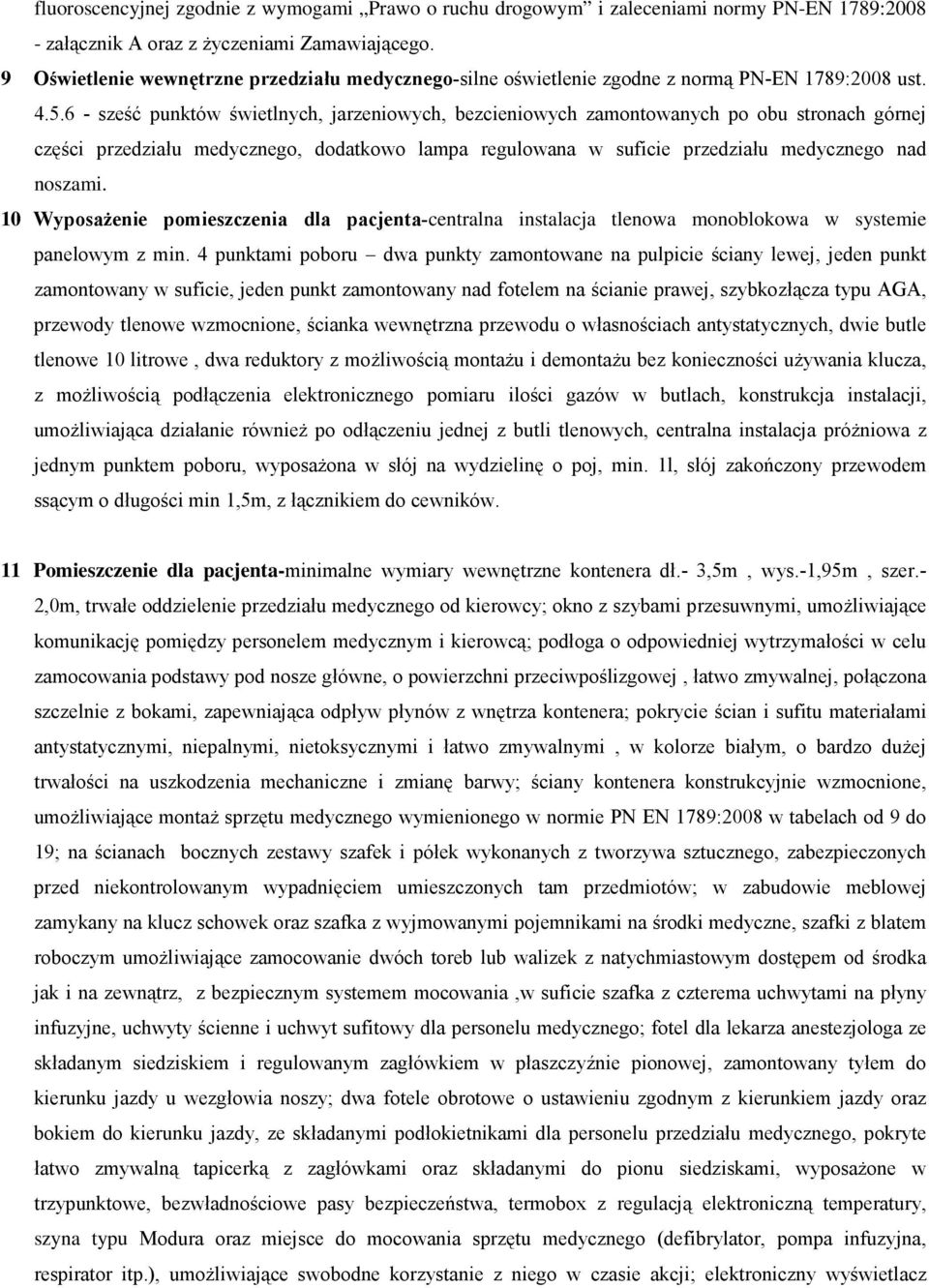

3 fluoroscencyjnej zgodnie z wymogami Prawo o ruchu drogowym i zaleceniami normy PN-EN 1789: załącznik A oraz z Ŝyczeniami Zamawiającego. 9 Oświetlenie wewnętrzne przedziału medycznego-silne oświetlenie zgodne z normą PN-EN 1789:2008 ust sześć punktów świetlnych, jarzeniowych, bezcieniowych zamontowanych po obu stronach górnej części przedziału medycznego, dodatkowo lampa regulowana w suficie przedziału medycznego nad noszami. 10 WyposaŜenie pomieszczenia dla pacjenta-centralna instalacja tlenowa monoblokowa w systemie panelowym z min. 4 punktami poboru dwa punkty zamontowane na pulpicie ściany lewej, jeden punkt zamontowany w suficie, jeden punkt zamontowany nad fotelem na ścianie prawej, szybkozłącza typu AGA, przewody tlenowe wzmocnione, ścianka wewnętrzna przewodu o własnościach antystatycznych, dwie butle tlenowe 10 litrowe, dwa reduktory z moŝliwością montaŝu i demontaŝu bez konieczności uŝywania klucza, z moŝliwością podłączenia elektronicznego pomiaru ilości gazów w butlach, konstrukcja instalacji, umoŝliwiająca działanie równieŝ po odłączeniu jednej z butli tlenowych, centralna instalacja próŝniowa z jednym punktem poboru, wyposaŝona w słój na wydzielinę o poj, min. 1l, słój zakończony przewodem ssącym o długości min 1,5m, z łącznikiem do cewników. 11 Pomieszczenie dla pacjenta-minimalne wymiary wewnętrzne kontenera dł.- 3,5m, wys.-1,95m, szer.- 2,0m, trwałe oddzielenie przedziału medycznego od kierowcy; okno z szybami przesuwnymi, umoŝliwiające komunikację pomiędzy personelem medycznym i kierowcą; podłoga o odpowiedniej wytrzymałości w celu zamocowania podstawy pod nosze główne, o powierzchni przeciwpoślizgowej, łatwo zmywalnej, połączona szczelnie z bokami, zapewniająca odpływ płynów z wnętrza kontenera; pokrycie ścian i sufitu materiałami antystatycznymi, niepalnymi, nietoksycznymi i łatwo zmywalnymi, w kolorze białym, o bardzo duŝej trwałości na uszkodzenia mechaniczne i zmianę barwy; ściany kontenera konstrukcyjnie wzmocnione, umoŝliwiające montaŝ sprzętu medycznego wymienionego w normie PN EN 1789:2008 w tabelach od 9 do 19; na ścianach bocznych zestawy szafek i półek wykonanych z tworzywa sztucznego, zabezpieczonych przed niekontrolowanym wypadnięciem umieszczonych tam przedmiotów; w zabudowie meblowej zamykany na klucz schowek oraz szafka z wyjmowanymi pojemnikami na środki medyczne, szafki z blatem roboczym umoŝliwiające zamocowanie dwóch toreb lub walizek z natychmiastowym dostępem od środka jak i na zewnątrz, z bezpiecznym systemem mocowania,w suficie szafka z czterema uchwytami na płyny infuzyjne, uchwyty ścienne i uchwyt sufitowy dla personelu medycznego; fotel dla lekarza anestezjologa ze składanym siedziskiem i regulowanym zagłówkiem w płaszczyźnie pionowej, zamontowany tyłem do kierunku jazdy u wezgłowia noszy; dwa fotele obrotowe o ustawieniu zgodnym z kierunkiem jazdy oraz bokiem do kierunku jazdy, ze składanymi podłokietnikami dla personelu przedziału medycznego, pokryte łatwo zmywalną tapicerką z zagłówkami oraz składanymi do pionu siedziskami, wyposaŝone w trzypunktowe, bezwładnościowe pasy bezpieczeństwa, termobox z regulacją elektroniczną temperatury, szyna typu Modura oraz miejsce do mocowania sprzętu medycznego (defibrylator, pompa infuzyjna, respirator itp.), umoŝliwiające swobodne korzystanie z niego w czasie akcji; elektroniczny wyświetlacz

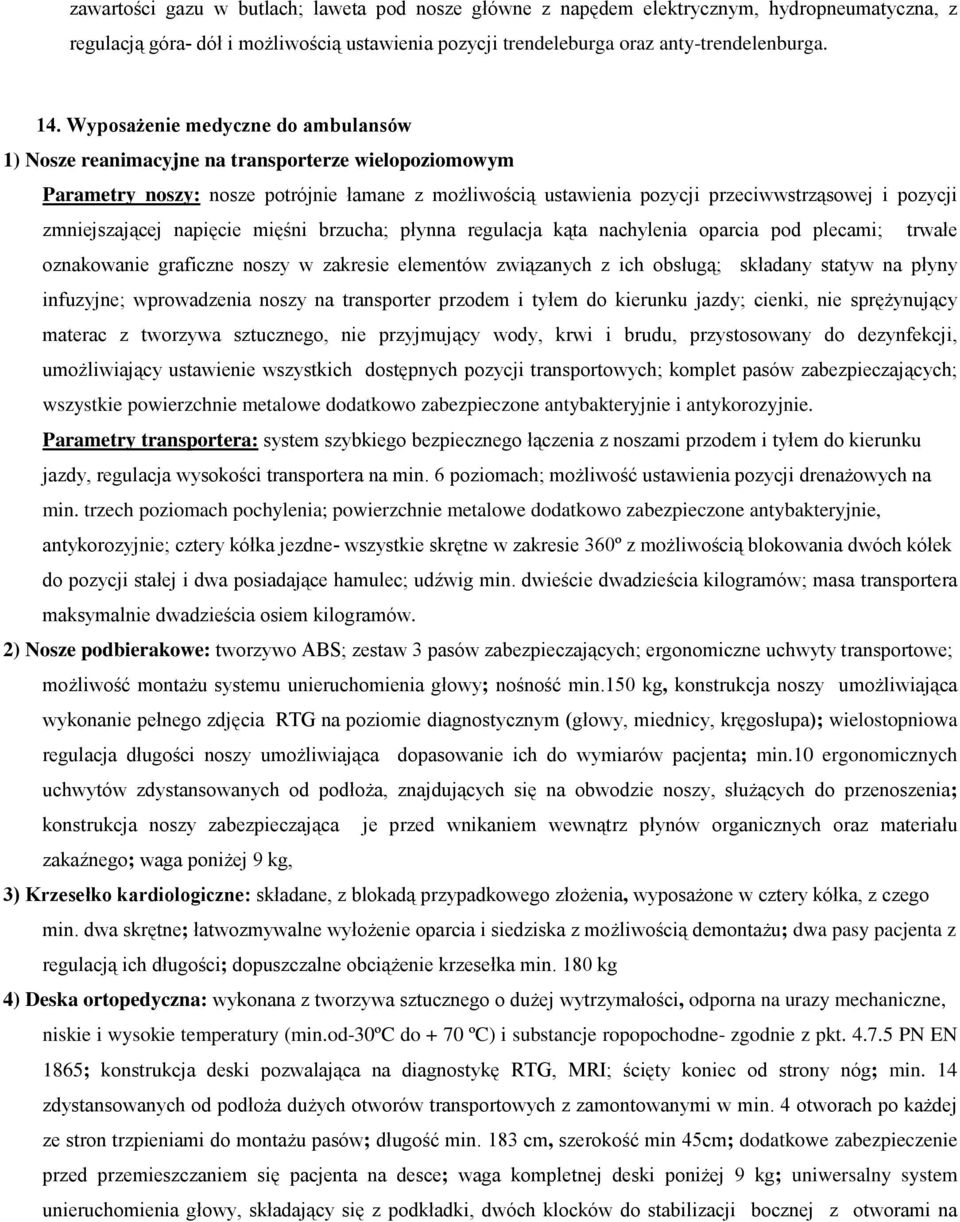

4 zawartości gazu w butlach; laweta pod nosze główne z napędem elektrycznym, hydropneumatyczna, z regulacją góra- dół i moŝliwością ustawienia pozycji trendeleburga oraz anty-trendelenburga. 14. WyposaŜenie medyczne do ambulansów 1) Nosze reanimacyjne na transporterze wielopoziomowym Parametry noszy: nosze potrójnie łamane z moŝliwością ustawienia pozycji przeciwwstrząsowej i pozycji zmniejszającej napięcie mięśni brzucha; płynna regulacja kąta nachylenia oparcia pod plecami; trwałe oznakowanie graficzne noszy w zakresie elementów związanych z ich obsługą; składany statyw na płyny infuzyjne; wprowadzenia noszy na transporter przodem i tyłem do kierunku jazdy; cienki, nie spręŝynujący materac z tworzywa sztucznego, nie przyjmujący wody, krwi i brudu, przystosowany do dezynfekcji, umoŝliwiający ustawienie wszystkich dostępnych pozycji transportowych; komplet pasów zabezpieczających; wszystkie powierzchnie metalowe dodatkowo zabezpieczone antybakteryjnie i antykorozyjnie. Parametry transportera: system szybkiego bezpiecznego łączenia z noszami przodem i tyłem do kierunku jazdy, regulacja wysokości transportera na min. 6 poziomach; moŝliwość ustawienia pozycji drenaŝowych na min. trzech poziomach pochylenia; powierzchnie metalowe dodatkowo zabezpieczone antybakteryjnie, antykorozyjnie; cztery kółka jezdne- wszystkie skrętne w zakresie 360º z moŝliwością blokowania dwóch kółek do pozycji stałej i dwa posiadające hamulec; udźwig min. dwieście dwadzieścia kilogramów; masa transportera maksymalnie dwadzieścia osiem kilogramów. 2) Nosze podbierakowe: tworzywo ABS; zestaw 3 pasów zabezpieczających; ergonomiczne uchwyty transportowe; moŝliwość montaŝu systemu unieruchomienia głowy; nośność min.150 kg, konstrukcja noszy umoŝliwiająca wykonanie pełnego zdjęcia RTG na poziomie diagnostycznym (głowy, miednicy, kręgosłupa); wielostopniowa regulacja długości noszy umoŝliwiająca dopasowanie ich do wymiarów pacjenta; min.10 ergonomicznych uchwytów zdystansowanych od podłoŝa, znajdujących się na obwodzie noszy, słuŝących do przenoszenia; konstrukcja noszy zabezpieczająca je przed wnikaniem wewnątrz płynów organicznych oraz materiału zakaźnego; waga poniŝej 9 kg, 3) Krzesełko kardiologiczne: składane, z blokadą przypadkowego złoŝenia, wyposaŝone w cztery kółka, z czego min. dwa skrętne; łatwozmywalne wyłoŝenie oparcia i siedziska z moŝliwością demontaŝu; dwa pasy pacjenta z regulacją ich długości; dopuszczalne obciąŝenie krzesełka min. 180 kg 4) Deska ortopedyczna: wykonana z tworzywa sztucznego o duŝej wytrzymałości, odporna na urazy mechaniczne, niskie i wysokie temperatury (min.od-30ºc do + 70 ºC) i substancje ropopochodne- zgodnie z pkt PN EN 1865; konstrukcja deski pozwalająca na diagnostykę RTG, MRI; ścięty koniec od strony nóg; min. 14 zdystansowanych od podłoŝa duŝych otworów transportowych z zamontowanymi w min. 4 otworach po kaŝdej ze stron trzpieniami do montaŝu pasów; długość min. 183 cm, szerokość min 45cm; dodatkowe zabezpieczenie przed przemieszczaniem się pacjenta na desce; waga kompletnej deski poniŝej 9 kg; uniwersalny system unieruchomienia głowy, składający się z podkładki, dwóch klocków do stabilizacji bocznej z otworami na

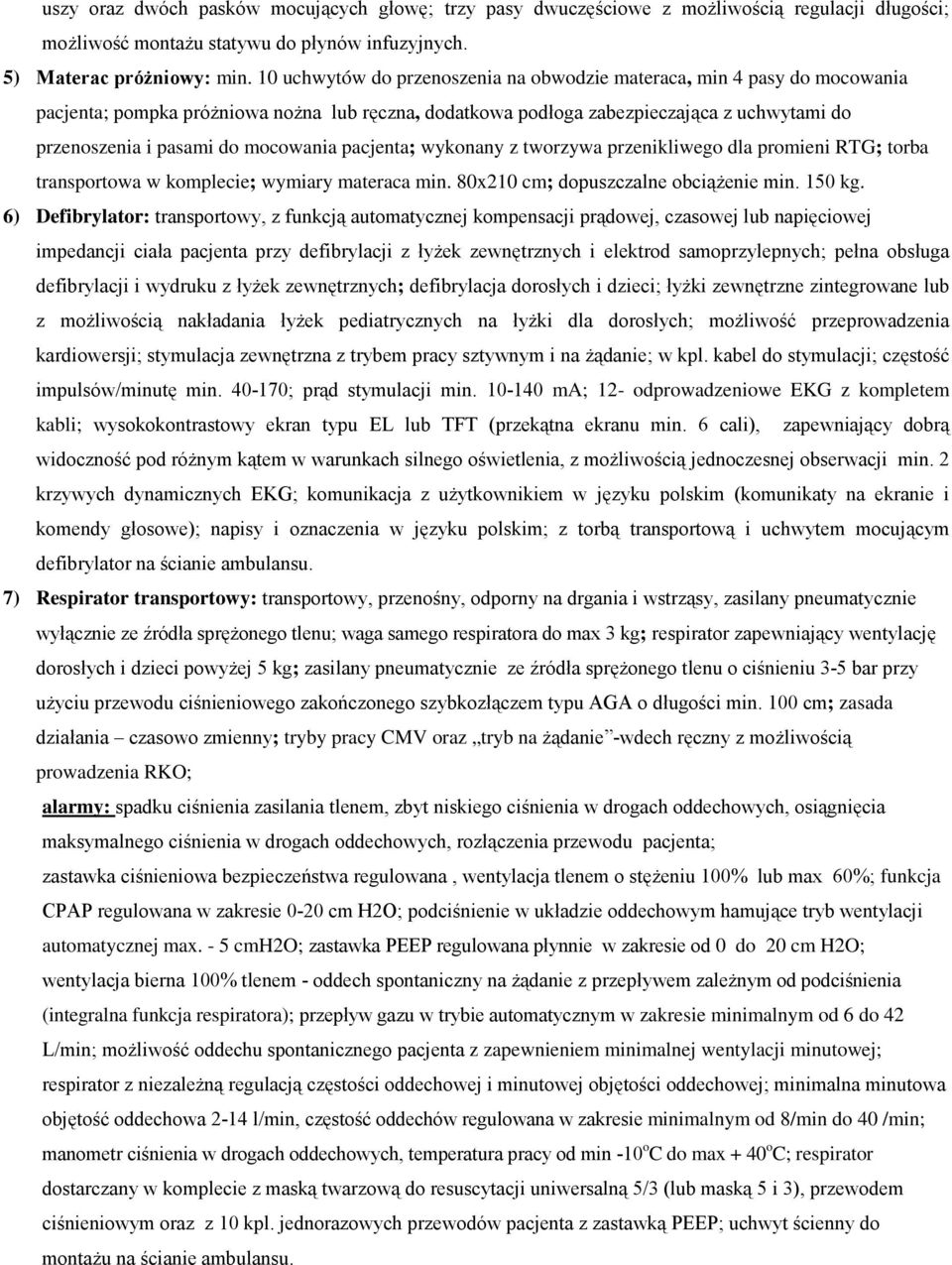

5 uszy oraz dwóch pasków mocujących głowę; trzy pasy dwuczęściowe z moŝliwością regulacji długości; moŝliwość montaŝu statywu do płynów infuzyjnych. 5) Materac próŝniowy: min. 10 uchwytów do przenoszenia na obwodzie materaca, min 4 pasy do mocowania pacjenta; pompka próŝniowa noŝna lub ręczna, dodatkowa podłoga zabezpieczająca z uchwytami do przenoszenia i pasami do mocowania pacjenta; wykonany z tworzywa przenikliwego dla promieni RTG; torba transportowa w komplecie; wymiary materaca min. 80x210 cm; dopuszczalne obciąŝenie min. 150 kg. 6) Defibrylator: transportowy, z funkcją automatycznej kompensacji prądowej, czasowej lub napięciowej impedancji ciała pacjenta przy defibrylacji z łyŝek zewnętrznych i elektrod samoprzylepnych; pełna obsługa defibrylacji i wydruku z łyŝek zewnętrznych; defibrylacja dorosłych i dzieci; łyŝki zewnętrzne zintegrowane lub z moŝliwością nakładania łyŝek pediatrycznych na łyŝki dla dorosłych; moŝliwość przeprowadzenia kardiowersji; stymulacja zewnętrzna z trybem pracy sztywnym i na Ŝądanie; w kpl. kabel do stymulacji; częstość impulsów/minutę min ; prąd stymulacji min ma; 12- odprowadzeniowe EKG z kompletem kabli; wysokokontrastowy ekran typu EL lub TFT (przekątna ekranu min. 6 cali), zapewniający dobrą widoczność pod róŝnym kątem w warunkach silnego oświetlenia, z moŝliwością jednoczesnej obserwacji min. 2 krzywych dynamicznych EKG; komunikacja z uŝytkownikiem w języku polskim (komunikaty na ekranie i komendy głosowe); napisy i oznaczenia w języku polskim; z torbą transportową i uchwytem mocującym defibrylator na ścianie ambulansu. 7) Respirator transportowy: transportowy, przenośny, odporny na drgania i wstrząsy, zasilany pneumatycznie wyłącznie ze źródła spręŝonego tlenu; waga samego respiratora do max 3 kg; respirator zapewniający wentylację dorosłych i dzieci powyŝej 5 kg; zasilany pneumatycznie ze źródła spręŝonego tlenu o ciśnieniu 3-5 bar przy uŝyciu przewodu ciśnieniowego zakończonego szybkozłączem typu AGA o długości min. 100 cm; zasada działania czasowo zmienny; tryby pracy CMV oraz tryb na Ŝądanie -wdech ręczny z moŝliwością prowadzenia RKO; alarmy: spadku ciśnienia zasilania tlenem, zbyt niskiego ciśnienia w drogach oddechowych, osiągnięcia maksymalnego ciśnienia w drogach oddechowych, rozłączenia przewodu pacjenta; zastawka ciśnieniowa bezpieczeństwa regulowana, wentylacja tlenem o stęŝeniu 100% lub max 60%; funkcja CPAP regulowana w zakresie 0-20 cm H2O; podciśnienie w układzie oddechowym hamujące tryb wentylacji automatycznej max. - 5 cmh2o; zastawka PEEP regulowana płynnie w zakresie od 0 do 20 cm H2O; wentylacja bierna 100% tlenem - oddech spontaniczny na Ŝądanie z przepływem zaleŝnym od podciśnienia (integralna funkcja respiratora); przepływ gazu w trybie automatycznym w zakresie minimalnym od 6 do 42 L/min; moŝliwość oddechu spontanicznego pacjenta z zapewnieniem minimalnej wentylacji minutowej; respirator z niezaleŝną regulacją częstości oddechowej i minutowej objętości oddechowej; minimalna minutowa objętość oddechowa 2-14 l/min, częstość oddechów regulowana w zakresie minimalnym od 8/min do 40 /min; manometr ciśnienia w drogach oddechowych, temperatura pracy od min -10 o C do max + 40 o C; respirator dostarczany w komplecie z maską twarzową do resuscytacji uniwersalną 5/3 (lub maską 5 i 3), przewodem ciśnieniowym oraz z 10 kpl. jednorazowych przewodów pacjenta z zastawką PEEP; uchwyt ścienny do montaŝu na ścianie ambulansu.

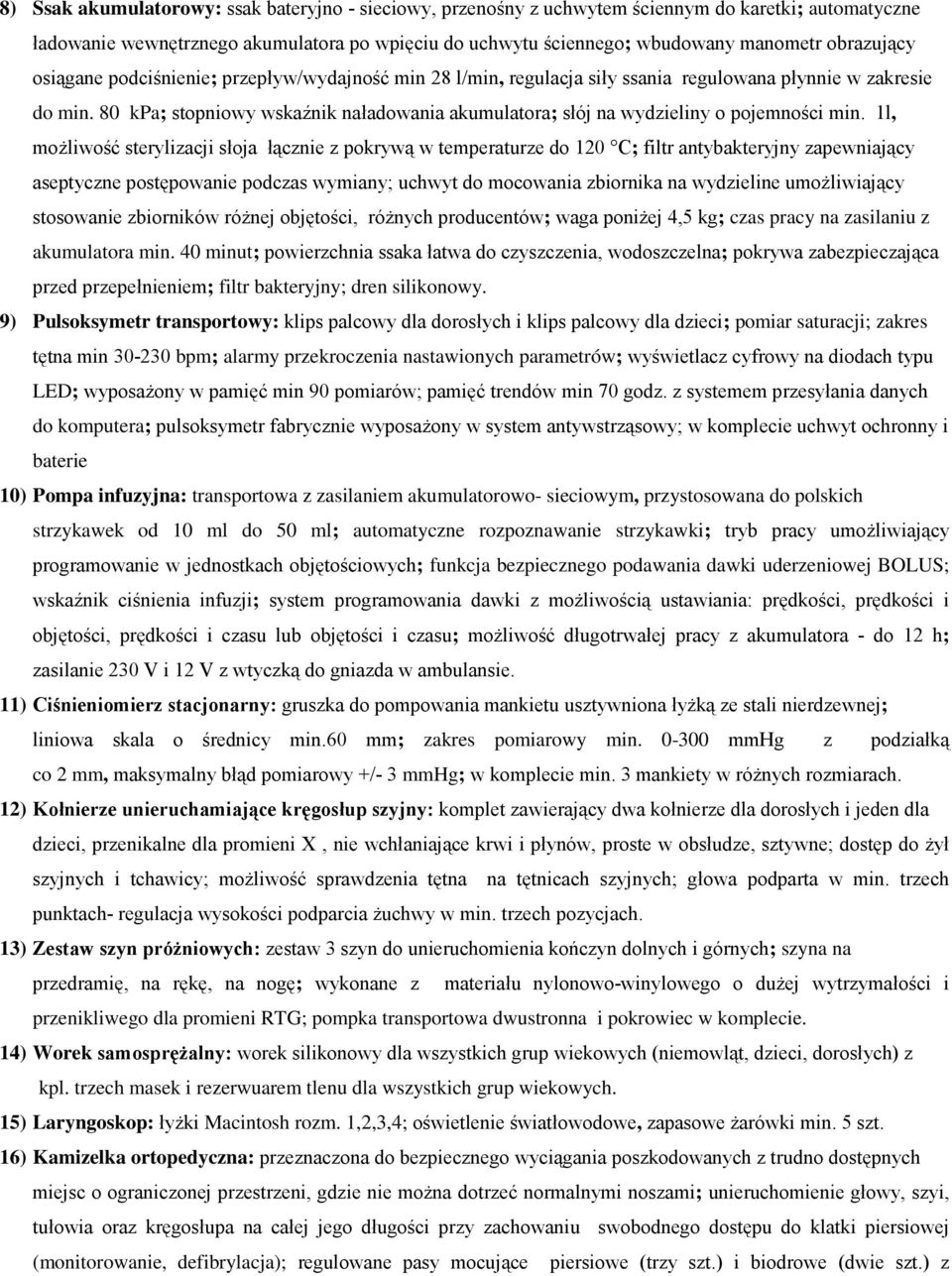

6 8) Ssak akumulatorowy: ssak bateryjno - sieciowy, przenośny z uchwytem ściennym do karetki; automatyczne ładowanie wewnętrznego akumulatora po wpięciu do uchwytu ściennego; wbudowany manometr obrazujący osiągane podciśnienie; przepływ/wydajność min 28 l/min, regulacja siły ssania regulowana płynnie w zakresie do min. 80 kpa; stopniowy wskaźnik naładowania akumulatora; słój na wydzieliny o pojemności min. 1l, moŝliwość sterylizacji słoja łącznie z pokrywą w temperaturze do 120 C; filtr antybakteryjny zapewniający aseptyczne postępowanie podczas wymiany; uchwyt do mocowania zbiornika na wydzieline umoŝliwiający stosowanie zbiorników róŝnej objętości, róŝnych producentów; waga poniŝej 4,5 kg; czas pracy na zasilaniu z akumulatora min. 40 minut; powierzchnia ssaka łatwa do czyszczenia, wodoszczelna; pokrywa zabezpieczająca przed przepełnieniem; filtr bakteryjny; dren silikonowy. 9) Pulsoksymetr transportowy: klips palcowy dla dorosłych i klips palcowy dla dzieci; pomiar saturacji; zakres tętna min bpm; alarmy przekroczenia nastawionych parametrów; wyświetlacz cyfrowy na diodach typu LED; wyposaŝony w pamięć min 90 pomiarów; pamięć trendów min 70 godz. z systemem przesyłania danych do komputera; pulsoksymetr fabrycznie wyposaŝony w system antywstrząsowy; w komplecie uchwyt ochronny i baterie 10) Pompa infuzyjna: transportowa z zasilaniem akumulatorowo- sieciowym, przystosowana do polskich strzykawek od 10 ml do 50 ml; automatyczne rozpoznawanie strzykawki; tryb pracy umoŝliwiający programowanie w jednostkach objętościowych; funkcja bezpiecznego podawania dawki uderzeniowej BOLUS; wskaźnik ciśnienia infuzji; system programowania dawki z moŝliwością ustawiania: prędkości, prędkości i objętości, prędkości i czasu lub objętości i czasu; moŝliwość długotrwałej pracy z akumulatora - do 12 h; zasilanie 230 V i 12 V z wtyczką do gniazda w ambulansie. 11) Ciśnieniomierz stacjonarny: gruszka do pompowania mankietu usztywniona łyŝką ze stali nierdzewnej; liniowa skala o średnicy min.60 mm; zakres pomiarowy min mmhg z podziałką co 2 mm, maksymalny błąd pomiarowy +/- 3 mmhg; w komplecie min. 3 mankiety w róŝnych rozmiarach. 12) Kołnierze unieruchamiające kręgosłup szyjny: komplet zawierający dwa kołnierze dla dorosłych i jeden dla dzieci, przenikalne dla promieni X, nie wchłaniające krwi i płynów, proste w obsłudze, sztywne; dostęp do Ŝył szyjnych i tchawicy; moŝliwość sprawdzenia tętna na tętnicach szyjnych; głowa podparta w min. trzech punktach- regulacja wysokości podparcia Ŝuchwy w min. trzech pozycjach. 13) Zestaw szyn próŝniowych: zestaw 3 szyn do unieruchomienia kończyn dolnych i górnych; szyna na przedramię, na rękę, na nogę; wykonane z materiału nylonowo-winylowego o duŝej wytrzymałości i przenikliwego dla promieni RTG; pompka transportowa dwustronna i pokrowiec w komplecie. 14) Worek samospręŝalny: worek silikonowy dla wszystkich grup wiekowych (niemowląt, dzieci, dorosłych) z kpl. trzech masek i rezerwuarem tlenu dla wszystkich grup wiekowych. 15) Laryngoskop: łyŝki Macintosh rozm. 1,2,3,4; oświetlenie światłowodowe, zapasowe Ŝarówki min. 5 szt. 16) Kamizelka ortopedyczna: przeznaczona do bezpiecznego wyciągania poszkodowanych z trudno dostępnych miejsc o ograniczonej przestrzeni, gdzie nie moŝna dotrzeć normalnymi noszami; unieruchomienie głowy, szyi, tułowia oraz kręgosłupa na całej jego długości przy zachowaniu swobodnego dostępu do klatki piersiowej (monitorowanie, defibrylacja); regulowane pasy mocujące piersiowe (trzy szt.) i biodrowe (dwie szt.) z

7 moŝliwością unieruchomienia pasami przechodzącymi przez barki pacjenta, umoŝliwiające zastosowanie u dzieci i u kobiet cięŝarnych; przenikalność dla promieni X; poduszka wypełniająca anatomiczne krzywizny ciała, dwa pasy stabilizujące głowę; pokrowiec. 17) Videolaryngoskop: transportowy; zasilanie akumulatorowe; moŝliwość wykonania min. 10 intubacji bez konieczności ładowania; system prezentacji dróg oddechowych na kolorowym monitorze typu LCD min. 3,2 cala; łyŝka połączona z monitorem przy pomocy przewodu o dł. min. 30 cm.; łopatka laryngoskopu z przewodem światłowodowym wykonana z wysokiej jakości materiałów z moŝliwością dezynfekcji; opakowanie transportowe umoŝliwiające przenoszenie i przypięcie do paska; obudowa monitora szczelna z moŝliwością dezynfekcji i mycia, odporna na zalanie; praca w temperaturze min. -10 do + 40 stopni Celsjusza; praca przy wilgotności min. 85 %. 18) Plecak reanimacyjny: wykonany z łatwego do czyszczenia i dezynfekcji materiału; komora główna przeznaczona do umieszczenia zestawu tlenowego, worka, ssaka itp.; pięć bocznych kieszeni pozwalających na umieszczenie pozostałego sprzętu i materiałów medycznych; system gumek i rzepów do mocowania samego sprzętu, min. wymiary wys. x szer. x gł- 50 x 25 x 55 cm; waga pustego plecaka max 5 kg. 19) Torba pediatryczna: do przenoszenia w ręku lub na ramieniu; min. 4 zewnętrzne kieszenie, rozmieszczone z przodu, na bokach oraz na górze torby; wymiary minimalne wys. x szer. x gł- 250 x 450 x 250 mm, wyposaŝony w elementy odblaskowe.
