Obowiązuje od wersja: 1/2014. Systemy rynnowe. Kanion Kanion STAL Rosa Zagospodarowanie wody deszczowej. Solutions for Essentials

Transkrypt

1 Obowiązuje od wersja: 1/2014 Systemy rynnowe Cennik Kanion Kanion STAL Rosa Zagospodarowanie wody deszczowej

2 System rynnowy Kanion Spis treści System rynnowy Kanion... 3 Średnice, wymiary, wydajność hydrauliczna... 3 Zalety systemu... 3 Elementy systemu... 4 Efektywność hydrauliczna systemu... 6 Podstawowe zasady montażu... 6 Kanion Kanion Kanion Kanion System spustowy Kanion 130/110 i Kanion 160/ Elementy uniwersalne System rynnowy Kanion STAL Charakterystyka systemu Efektywność hydrauliczna systemu Elementy systemu Kanion STAL 125/ Kanion STAL 150/ Elementy uniwersalne System rynnowy Rosa Charakterystyka systemu Efektywność hydrauliczna systemu Elementy systemu Rosa Zagospodarowanie wody deszczowej Elementy systemu Rozsączanie Podczyszczenie - studnie osadnikowe z filtrem Skrzynki retencyjno-rozsączające AquaCell Lite Układ punktowego rozsączania wody deszczowej Vertical IT Retencja - zbiorniki retencyjne Przedstawiciele Wavin sposób pakowania (ilość sztuk w opakowaniu zbiorczym) Wyroby z grupy A - pełna dostępność wyrobów. - Wyroby z grupy B - dostępne w ciągu maks. 2 tygodni od daty złożenia zamówienia w Dziale Obsługi Klienta Wavin. Wyroby z grupy C - dostępne na zamówienie. Uwaga: Wybór asortymentowo-cenowy w cenniku aktualny jest na dzień roku. Na wszystkie wyroby obowiązuje stawka VAT 23%. Aktualne informacje znajdują się w wersji cennika on-line na stronie Niniejszy cennik nie jest ofertą w rozumieniu prawnym i jest publikowany wyłącznie do celów informacyjnych. 2 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

3 System rynnowy Kanion System rynnowy Kanion Średnice, wymiary, wydajność hydrauliczna Kanion 70 Kanion 100 Kanion 130 Kanion 160 materiał PVC-u PVC-u PVC-u PVC-u PVC-u średnice [mm] długość rynny rynna rura spustowa , 3 i 4 m długość rury spustowej 2 i 3 m 2, 3 i 4 m wydajność hydrauliczna maksymalna powierzchnia dachu, która może być odwadniana jedną rurą spustową [m 2 ]* a) lej na końcu b) lej na środku c) narożnik oddalony od leja dalej niż 2 m powierzchnia dachu pomniejszona o 5% d) narożnik oddalony od leja bliżej niż 2 m powierzchnia dachu pomniejszona o 10% * spadek rynny 3 (3 mm na 1 m.b. rynny), intensywność opadów 75 mm/h Zalety systemu Kanion Odporny na odbarwienie i zmienne czynniki atmosferyczne. Nie ulega korozji mechanicznej i chemicznej. Nie wymaga żadnej konserwacji. Zachowuje wysoką sztywność w trakcie eksploatacji. Posiada szczelne połączenia. Łatwy w montażu. Posiada wysoką wydajność hydrauliczną. Oferuje dużą ilość kształtek i elementów dodatkowych. 3

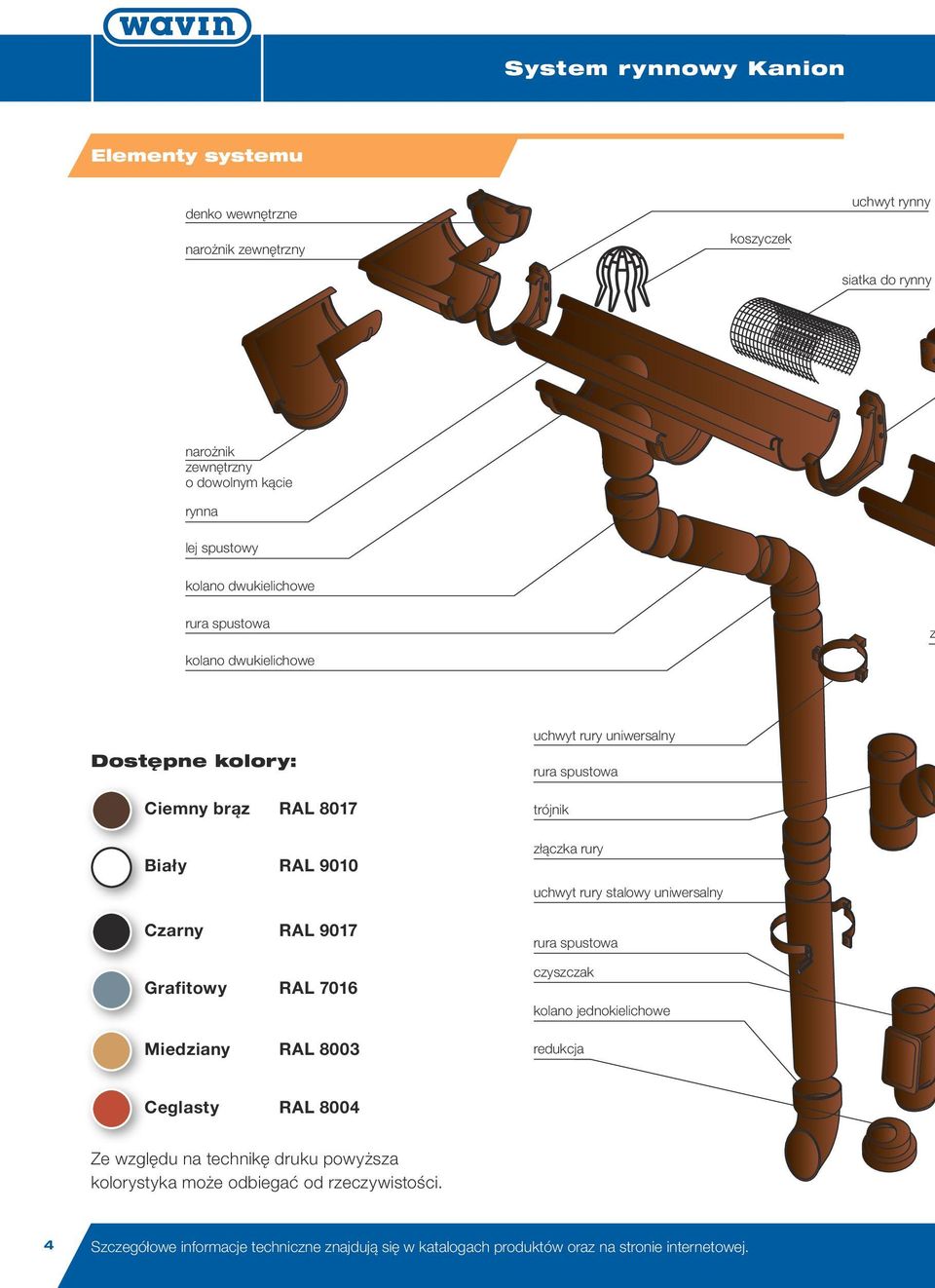

4 System rynnowy Kanion Elementy systemu denko wewnętrzne narożnik zewnętrzny koszyczek uchwyt rynny siatka do rynny narożnik zewnętrzny o dowolnym kącie rynna lej spustowy kolano dwukielichowe rura spustowa kolano dwukielichowe z Dostępne kolory: Ciemny brąz RAL 8017 Biały RAL 9010 Czarny RAL 9017 Grafitowy RAL 7016 Miedziany RAL 8003 uchwyt rury uniwersalny rura spustowa trójnik złączka rury uchwyt rury stalowy uniwersalny rura spustowa czyszczak kolano jednokielichowe redukcja Ceglasty RAL 8004 Ze względu na technikę druku powyższa kolorystyka może odbiegać od rzeczywistości. 4 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

5 System rynnowy Kanion rynny rynny uchwyt rynny wkładka do złączki uchwyt rynny stalowy skręcony złączka rynny uchwyt rynny stalowy prosty narożnik wewnętrzny rynna uchwyt rynny stalowy doczołowy rynna denko zewnętrzne wpust deszczowy uniwersalny 5

6 System rynnowy Kanion Efektywność hydrauliczna systemu Efektywną powierzchnię dachu (w metrach kwadratowych) można obliczyć za pomocą wzoru: EPD = (B+C/2) x L B odległość w poziomie od narożnika do kalenicy C wysokość dachu L długość dachu B C L Podstawowe zasady montażu Aby system rynnowy funkcjonował prawidłowo, należy przestrzegać następujących zasad: 1. Ważne jest zainstalowanie rynien na odpowiedniej wysokości w stosunku do połaci dachu. Rynny nie powinny wystawać poza płaszczyznę, która stanowi przedłużenie dachu; w przeciwnym wypadku będą one stanowić jedyne oparcie dla zalegającego na dachu śniegu. 2. Rynny powinny wystawać poza zakończenie połaci dachowej mniej więcej połową swej szerokości w taki sposób, aby spływająca woda zawsze trafiała do rynny. 3. Jeżeli zdarzy się, iż rynny nie mogą być zainstalowane według powyższych wytycznych, należy koniecznie zastosować płotki przeciwśniegowe. Płotki powinny być mocowane również wszędzie tam, gdzie połać dachu ma wystawę południową, a na dachu położona jest blacha lub inne śliskie pokrycie. Na terenach o obfitych opadach śniegu zaleca się stosowanie płotków przeciwśniegowych bez względu na pokrycie i wystawę dachu. 6 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

7 System rynnowy Kanion 4. Wszystkie rodzaje uchwytów do rynien należy montować w odstępach maksymalnie co 70 cm od siebie. W rejonach o obfitych opadach śniegu zaleca się montowanie uchwytów co 50 cm. 70 cm (50 cm) 5. W przypadku montażu systemu rynnowego na dużych obiektach należy zwrócić uwagę na zapewnienie kontrolowanego wydłużania się rynien. W odstępach 12 m długości odcinka rynny należy wykonywać tzw. punkty stałe (PS). W tym celu uchwyty rynny montuje się po obu stronach złączki tak, aby w tym miejscu nie miała ona możliwości ruchu. Pozostałe uchwyty montuje się z zachowaniem ustalonego odstępu. PS 12 m PS 12 m 6. Poszczególne elementy systemu rynnowego Kanion łączone są na wcisk, a jedynie denka zewnętrzne są klejone. Łączenie odcinków rynien odbywa się za pomocą złączki. Elementem dodatkowym jest wkładka montowana po wpięciu dwóch odcinków rynny do wewnątrz złączki. 7. Montaż rur spustowych, które produkowane są jako bose, wykonuje się za pomocą złączek rurowych wyposażonych w dolnej części w podwójny kołnierz. 8. W celu ułatwienia montażu elementów systemu zaleca się pokrywanie uszczelek środkiem poślizgowym. 9. Należy zwrócić szczególną uwagę na właściwe zabezpieczenie zainstalowanych rynien podczas układania papy termozgrzewalnej z użyciem palnika. 10. Montaż systemu rynnowego może być prowadzony przy temperaturze otoczenia minimum 5 C. 11. Do montażu należy używać tylko elementów systemu rynnowego Kanion odpowiednio oznakowanych przez producenta. 12. Podczas montażu należy korzystać z instrukcji montażu zawartej w katalogu System rynnowy Kanion. 7

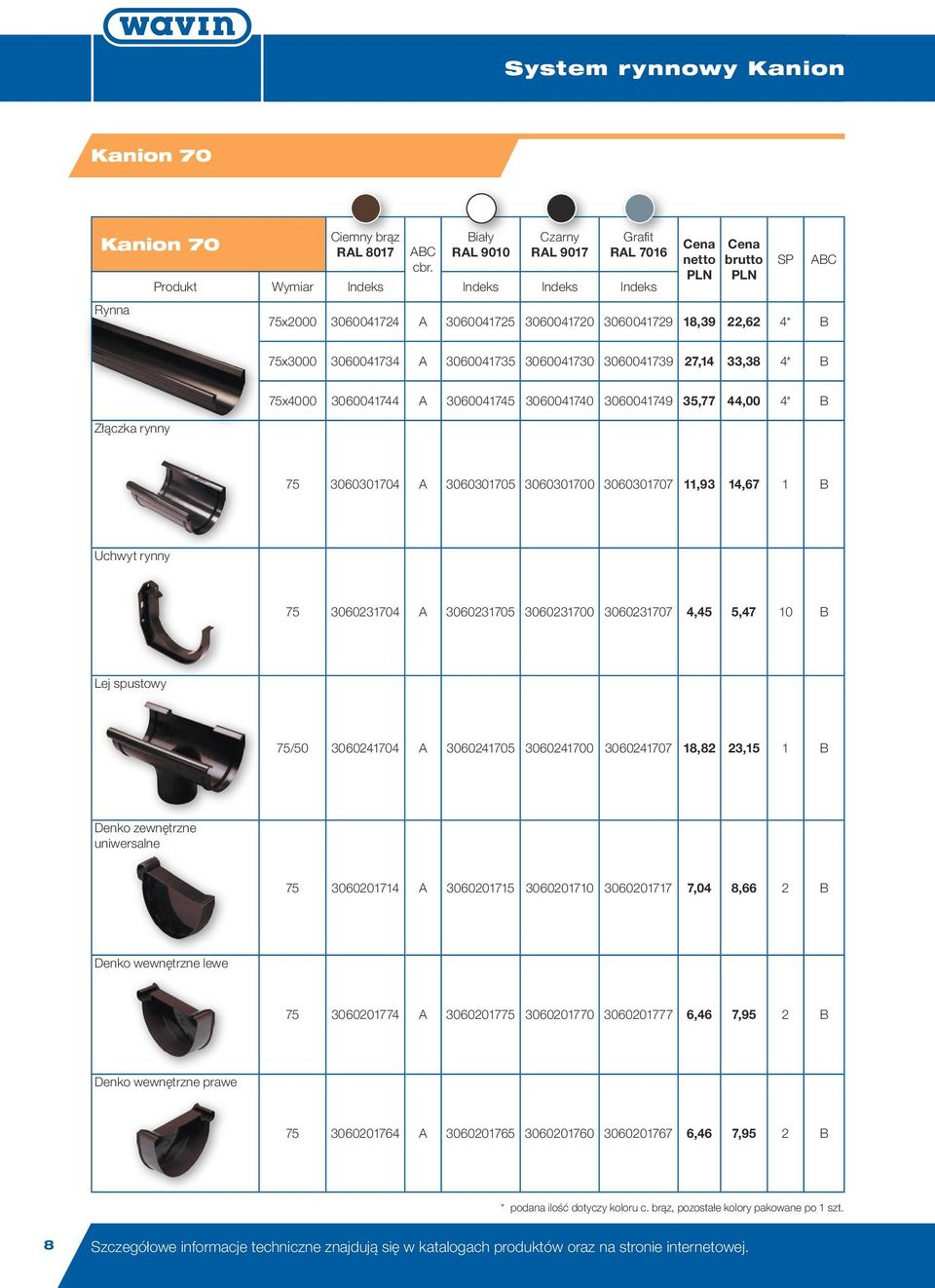

8 System rynnowy Kanion Kanion 70 Kanion 70 Rynna Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks 75x A ,39 22,62 4* B 75x A ,14 33,38 4* B Złączka rynny 75x A ,77 44,00 4* B A ,93 14,67 1 B Uchwyt rynny A ,45 5,47 10 B Lej spustowy 75/ A ,82 23,15 1 B Denko zewnętrzne uniwersalne A ,04 8,66 2 B Denko wewnętrzne lewe A ,46 7,95 2 B Denko wewnętrzne prawe A ,46 7,95 2 B * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 8 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

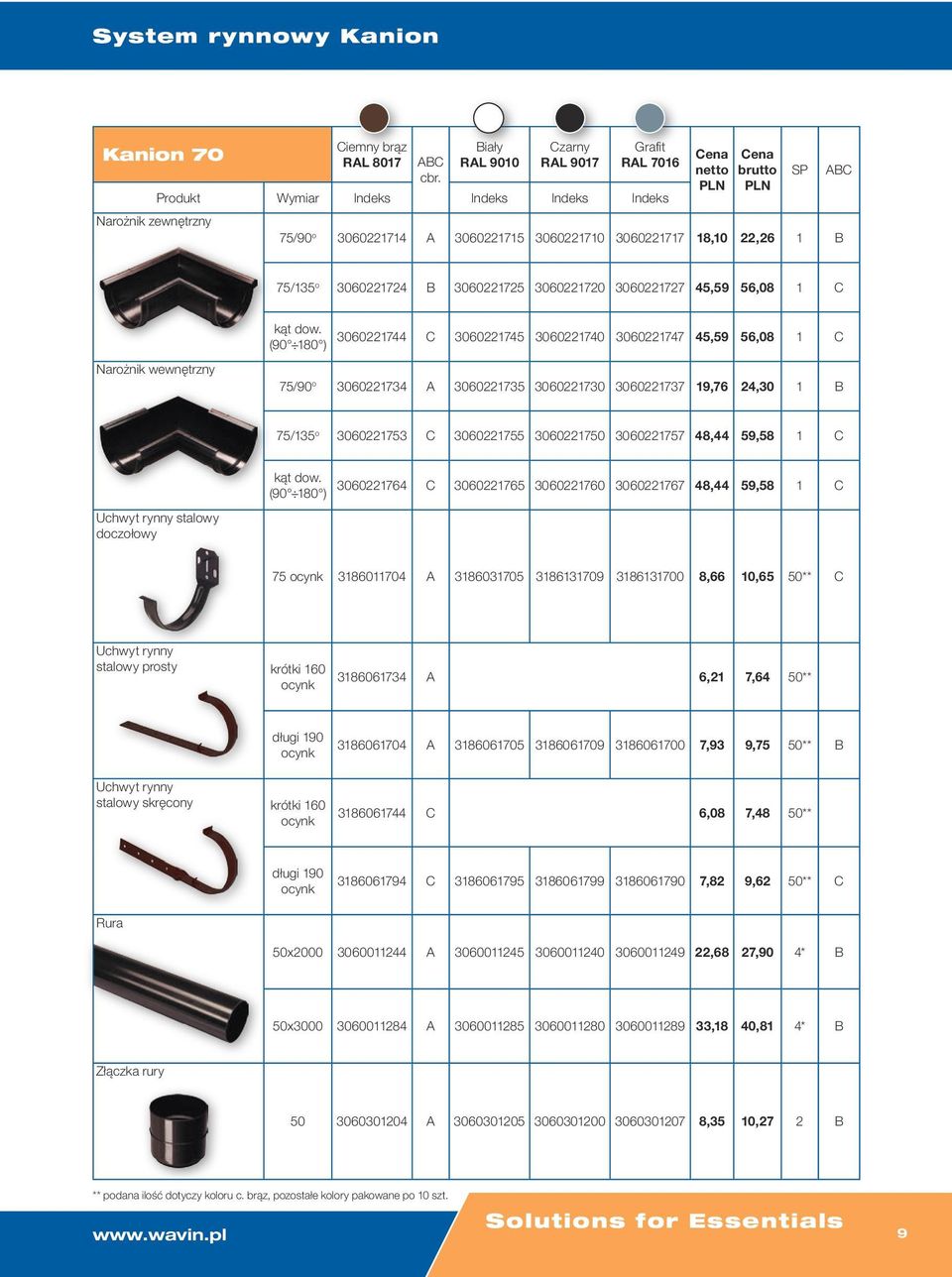

9 System rynnowy Kanion Kanion 70 Narożnik zewnętrzny Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks 75/90 o A ,10 22,26 1 B 75/135 o B ,59 56,08 1 C kąt dow. ( ) C ,59 56,08 1 C Narożnik wewnętrzny 75/90 o A ,76 24,30 1 B 75/135 o C ,44 59,58 1 C kąt dow. ( ) C ,44 59,58 1 C Uchwyt rynny stalowy doczołowy 75 ocynk A ,66 10,65 50** C Uchwyt rynny stalowy prosty krótki 160 ocynk A 6,21 7,64 50** długi 190 ocynk A ,93 9,75 50** B Uchwyt rynny stalowy skręcony krótki 160 ocynk C 6,08 7,48 50** długi 190 ocynk C ,82 9,62 50** C Rura 50x A ,68 27,90 4* B 50x A ,18 40,81 4* B Złączka rury A ,35 10,27 2 B ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 9

10 System rynnowy Kanion Kanion 70 Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks Kolano dwukielichowe 50/67 o A ,58 14,24 2 B Kolano jednokielichowe 50/67 o A ,52 12,94 2 B Trójnik 50x50/67 o B ,88 61,35 1 C Redukcja 75/ B ,14 30,92 1 C Uchwyt rury stalowy uniwersalny 50 ocynk A ,24 10,14 50** B * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 10 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

11 System rynnowy Kanion Kanion 100 Kanion 100 Rynna Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks 100x A ,84 28,09 4* B 100x A ,25 42,13 4* B Złączka rynny z wkładką (komplet) 100x A ,68 56,19 4* B A ,72 19,34 1 B Uchwyt rynny A ,60 6,89 10 B Lej spustowy 100/ A ,04 24,65 1 B Siatka do rynny 100x ,77 45,23 1 C Denko zewnętrzne lewe A ,49 11,67 2 B Denko zewnętrzne prawe A ,49 11,67 2 B ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 11

12 System rynnowy Kanion Kanion 100 Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks Denko wewnętrzne lewe A ,14 10,01 2 B Denko wewnętrzne prawe A ,14 10,01 2 B Narożnik zewnętrzny 100/90 o A ,12 24,75 1 B 100/135 o B ,87 65,03 1 C Narożnik wewnętrzny kąt dow C ,87 65,03 1 C ( ) 100/90 o A ,47 26,41 1 B 100/135 o B ,17 66,63 1 C Uchwyt rynny stalowy doczołowy kąt dow C ,17 66,63 1 C ( ) 100 ocynk A ,99 11,06 50** C Uchwyt rynny nastawny prosty długi 250 ocynk C ,92 10,97 50** C Uchwyt rynny nastawny skręcony długi 250 ocynk C ,04 11,12 50** C Uchwyt rynny stalowy prosty krótki 180 ocynk B 6,66 8,19 50** długi 250 ocynk A ,29 11,43 50** B Uchwyt rynny stalowy skręcony krótki 180 ocynk B 7,05 8,67 50** długi 250 ocynk B ,92 10,97 50** C * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 12 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

13 System rynnowy Kanion Kanion 100 Rura Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks 75x A ,78 35,40 4* B 75x A ,16 53,09 4* B Złączka rury 75x A ,87 69,95 4* B A ,47 14,11 2 B Kolano dwukielichowe 75/67 o A ,85 18,27 2 B Kolano jednokielichowe 75/67 o A ,76 18,15 2 B Czyszczak A ,13 57,97 1 B Pokrywa czyszczaka C ,93 12,21 1 C Trójnik 75x75/67 o A ,44 33,75 1 B 90x75/67 o A ,63 33,98 1 B Redukcja adaptacyjna 110/ A ,56 12,99 2 B Uchwyt rury stalowy uniwersalny 75 ocynk A ,24 10,14 50** B Uchwyt rury A ,51 6,78 4 B ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 13

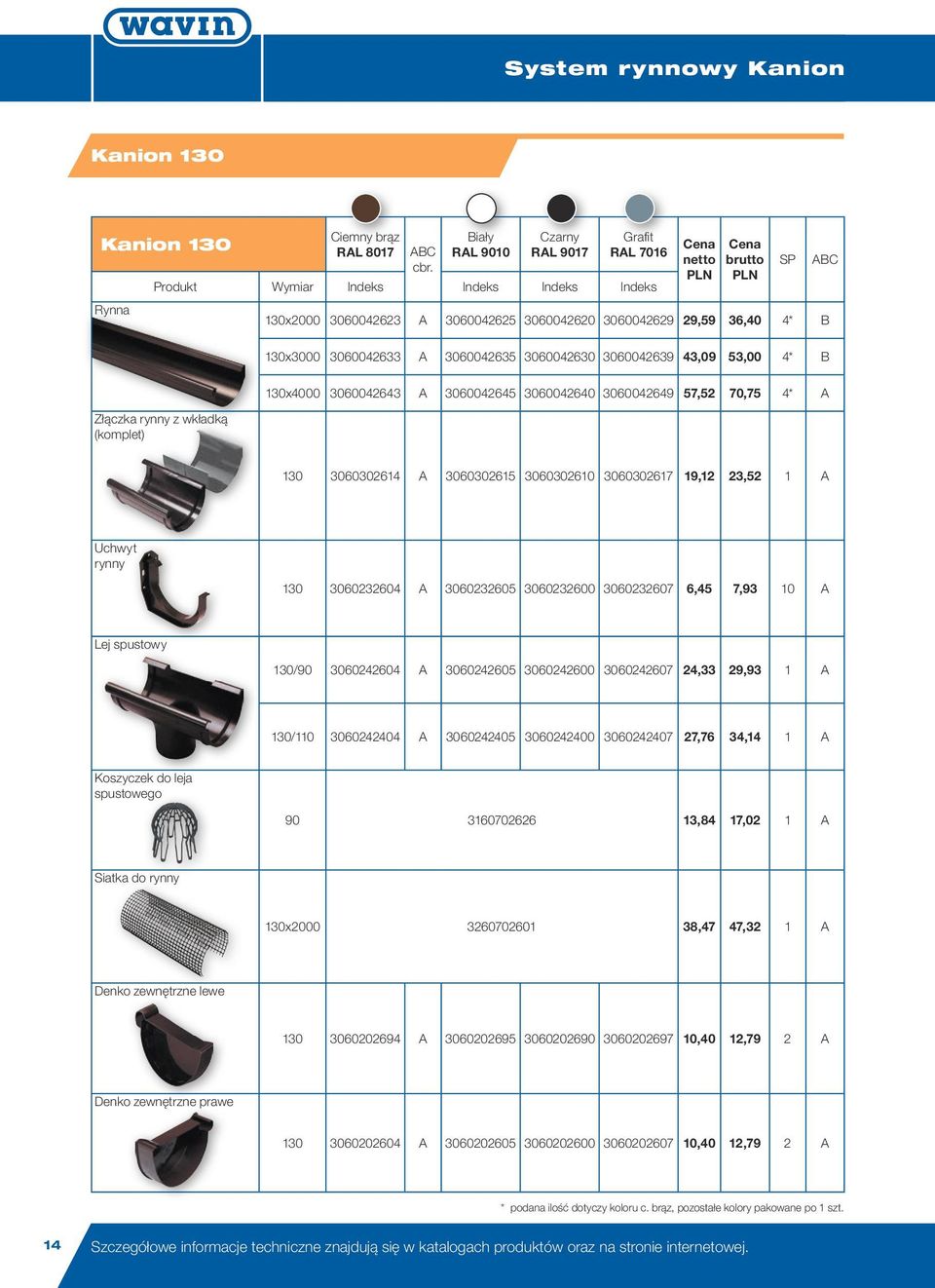

14 System rynnowy Kanion Kanion 130 Kanion 130 Rynna Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks 130x A ,59 36,40 4* B 130x A ,09 53,00 4* B Złączka rynny z wkładką (komplet) 130x A ,52 70,75 4* A A ,12 23,52 1 A Uchwyt rynny A ,45 7,93 10 A Lej spustowy 130/ A ,33 29,93 1 A 130/ A ,76 34,14 1 A Koszyczek do leja spustowego ,84 17,02 1 A Siatka do rynny 130x ,47 47,32 1 A Denko zewnętrzne lewe A ,40 12,79 2 A Denko zewnętrzne prawe A ,40 12,79 2 A * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 14 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

15 System rynnowy Kanion Kanion 130 Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks Denko wewnętrzne lewe A ,15 10,02 2 B Denko wewnętrzne prawe A ,15 10,02 2 B Narożnik zewnętrzny 130/90 o A ,68 30,36 1 A 130/135 o B ,10 73,92 1 C Narożnik wewnętrzny kąt dow C ,10 73,92 1 C ( ) 130/90 o A ,57 32,68 1 A 130/135 o B ,00 76,26 1 C Uchwyt rynny stalowy doczołowy kąt dow C ,00 76,26 1 C ( ) 130 ocynk A ,28 12,64 50** B Uchwyt rynny nastawny prosty Uchwyt rynny nastawny skręcony Uchwyt rynny stalowy prosty Uchwyt rynny stalowy skręcony krótki 180 ocynk długi 250 ocynk krótki 180 ocynk długi 250 ocynk krótki 180 ocynk długi 250 ocynk krótki 180 ocynk B 7,94 9,77 50** B ,91 13,42 50** C C 8,13 10,00 50** C ,32 12,69 50** C A 8,85 10,89 50** A ,29 13,89 50** A B 9,02 11,09 50** Rura długi 250 ocynk B ,41 14,03 50** C 90x A ,83 46,53 3* B 90x A ,59 68,38 3* B 90x A ,01 91,03 3* A ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 15

16 System rynnowy Kanion Kanion 130 Złączka rury Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks A ,93 17,13 2 A Kolano dwukielichowe 90/67 o A ,63 22,91 2 A 90/88 o A ,63 22,91 2 B Kolano jednokielichowe 90/67 o A ,43 22,67 2 A 90/88 o A ,43 22,67 2 B Czyszczak A ,45 73,12 1 B Pokrywa czyszczaka C ,00 15,99 1 C Trójnik 90x90/67 o A ,71 40,23 1 B Redukcja adaptacyjna 110/ A ,82 13,31 2 B Uchwyt rury stalowy uniwersalny 90 ocynk A ,51 14,16 50** A Uchwyt rury A ,56 8,07 4 A * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 16 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

17 System rynnowy Kanion Kanion 130 Rynna Miedziany RAL 8003 do wyczerpania zapasów Ceglasty RAL 8004 Produkt Wymiar Indeks Indeks 130x ,18 45,73 4* B 130x ,51 67,05 4* B Złączka rynny z wkładką (komplet) 130x ,50 89,18 4* B ,96 27,01 1 B Uchwyt rynny ,04 8,66 10 B Lej spustowy 130/ ,90 39,24 1 B Koszyczek do leja spustowego ,84 17,02 1 A Siatka do rynny 130x ,47 47,32 1 A Denko zewnętrzne lewe ,31 13,91 2 B Denko zewnętrzne prawe ,31 13,91 2 B Denko wewnętrzne lewe ,18 12,52 2 B ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 17

18 System rynnowy Kanion Kanion 130 Miedziany RAL 8003 do wyczerpania zapasów Ceglasty RAL 8004 Produkt Wymiar Indeks Indeks Denko wewnętrzne prawe ,18 12,52 2 B Narożnik zewnętrzny 130/90 o ,70 37,76 1 B 130/135 o ,08 87,43 1 C Narożnik wewnętrzny kąt dow. ( ) ,08 87,43 1 C 130/90 o ,67 40,18 1 B 130/135 o ,34 90,21 1 C Uchwyt rynny stalowy doczołowy kąt dow. ( ) ,34 90,21 1 C 130 ocynk ,40 14,02 50** B Uchwyt rynny nastawny prosty długi 250 ocynk ,21 15,02 50** C Uchwyt rynny nastawny skręcony długi 250 ocynk ,56 14,22 50** C Uchwyt rynny stalowy prosty długi 250 ocynk ,30 15,13 50** B Uchwyt rynny stalowy skręcony długi 250 ocynk ,45 15,31 50** C Rura 90x ,08 51,76 3* B 90x ,81 76,03 3* B 90x ,49 101,46 3* B * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 18 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

19 System rynnowy Kanion Kanion 130 Miedziany RAL 8003 do wyczerpania zapasów Ceglasty RAL 8004 Produkt Wymiar Indeks Indeks Złączka rury ,12 19,83 2 B Kolano dwukielichowe 90/67 o ,02 25,85 2 B 90/88 o ,02 25,85 2 B Kolano jednokielichowe 90/67 o ,80 25,58 2 B 90/88 o ,80 25,58 2 B Czyszczak ,33 84,05 1 B Pokrywa czyszczaka ,81 18,22 1 C Trójnik 90x90/67 o ,58 46,22 1 B Redukcja adaptacyjna 110/ ,23 15,04 2 B Uchwyt rury stalowy uniwersalny 90 ocynk ,01 16,00 50** A Uchwyt rury ,53 9,26 4 B ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 19

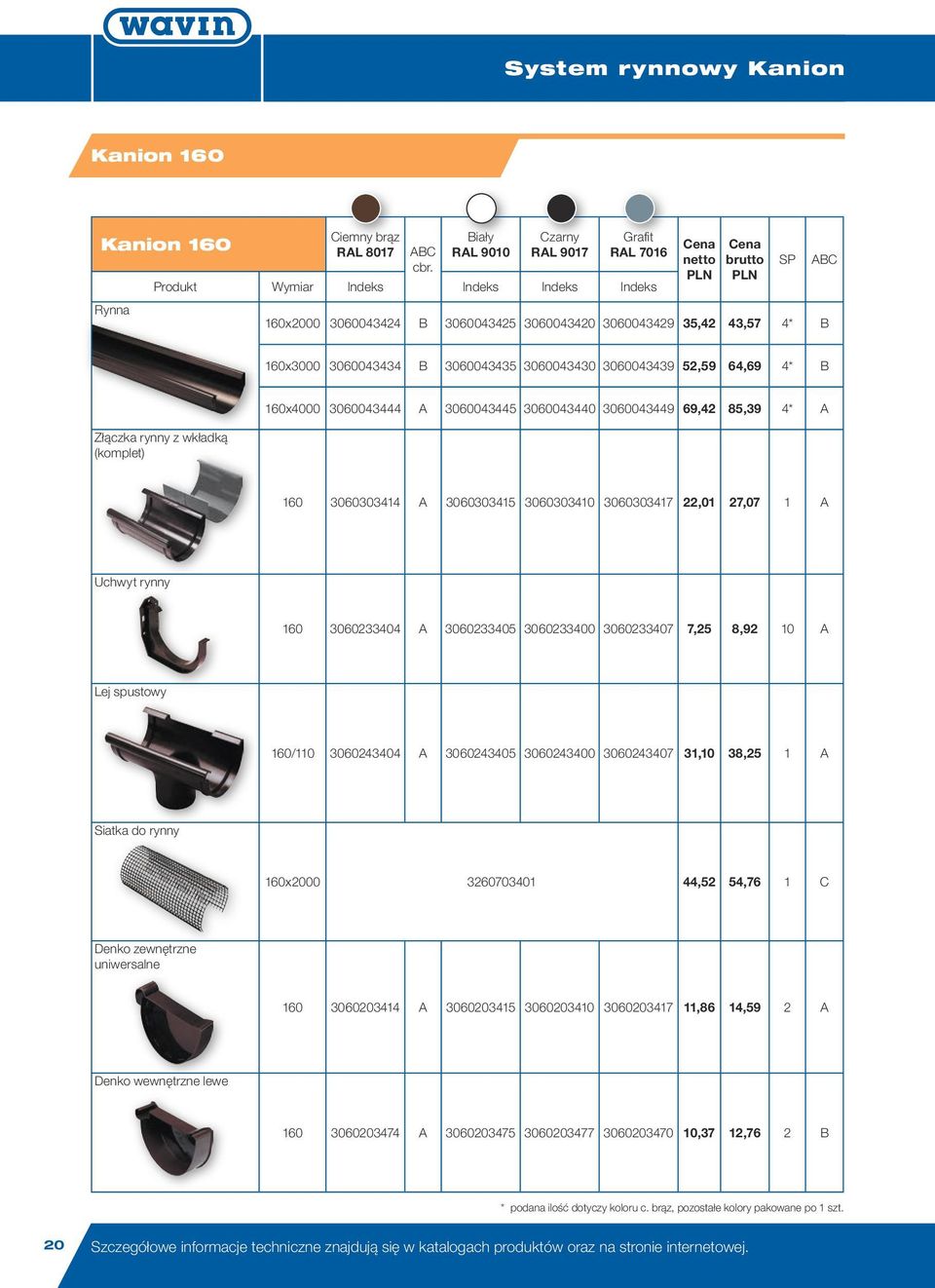

20 System rynnowy Kanion Kanion 160 Kanion 160 Rynna Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks 160x B ,42 43,57 4* B 160x B ,59 64,69 4* B Złączka rynny z wkładką (komplet) 160x A ,42 85,39 4* A A ,01 27,07 1 A Uchwyt rynny A ,25 8,92 10 A Lej spustowy 160/ A ,10 38,25 1 A Siatka do rynny 160x ,52 54,76 1 C Denko zewnętrzne uniwersalne A ,86 14,59 2 A Denko wewnętrzne lewe A ,37 12,76 2 B * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 20 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

21 System rynnowy Kanion Kanion 160 Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks Denko wewnętrzne prawe A ,37 12,76 2 B Narożnik zewnętrzny 160/90 o A ,89 37,99 1 B 160/135 o C ,00 84,87 1 C kąt dow C ,00 84,87 1 C ( ) Narożnik wewnętrzny 160/90 o A ,83 39,15 1 B 160/135 o C ,71 85,74 1 C kąt dow C ,71 85,74 1 C ( ) Uchwyt rynny stalowy doczołowy 160 ocynk B ,34 15,18 50** C Uchwyt rynny stalowy prosty długi 250 ocynk A ,18 16,21 50** B Uchwyt rynny stalowy skręcony długi 250 ocynk C ,67 16,81 50** C ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 21

22 System rynnowy Kanion System spustowy: KANION 130/110 i KANION 160/110 System spustowy: KANION 130/110 i KANION 160/110 Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Rura Produkt Wymiar Indeks Indeks Indeks Indeks 110x B ,17 51,87 3* B 110x A ,53 76,91 3* B 110x A ,29 102,45 3* A Złączka rury A ,32 20,07 2 A Kolano jednokielichowe 110/67 o A ,92 26,96 2 A Kolano dwukielichowe 110/67 o A ,28 27,40 2 A Trójnik 110x110/67 o A ,34 43,47 1 B * podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 1 szt. 22 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

23 System rynnowy Kanion System spustowy: KANION 130/110 i KANION 160/110 Ciemny brąz RAL 8017 cbr. Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Produkt Wymiar Indeks Indeks Indeks Indeks Czyszczak A ,56 72,03 1 B Pokrywa czyszczaka C ,90 19,56 1 C Redukcja 110/ B ,94 33,14 1 C 110/ C ,17 34,65 1 C 110/ C ,55 38,81 1 C Uchwyt rury stalowy uniwersalny 110 ocynk A ,54 15,42 50** A Uchwyt rury A ,13 8,77 4 A ** podana ilość dotyczy koloru c. brąz, pozostałe kolory pakowane po 10 szt. 23

24 System rynnowy Kanion Elementy uniwersalne Elementy uniwersalne Ciemny brąz RAL 8017 Biały RAL 9010 Czarny RAL 9017 Grafit RAL 7016 Miedziany RAL 8003 do wyczerpania zapasów Ceglasty RAL 8004 Łapka stalowa do uchwytu rury Produkt Indeks Indeks Indeks Indeks Indeks Indeks Wymiar ocynk 2,82 3,47 50 B Elementy uniwersalne Produkt Wymiar Indeks Wkręt dwugwintowy M8 z kołkiem rozporowym ,61 1,98 50 A ,75 3,38 50 A ,09 5,03 50 A Uchwyt rynny stalowy prosty uniwersalny ,50 9,23 50 A 180 ocynk ,45 5,47 50 C Wpust deszczowy uniwersalny 110/90/ 75/ ,95 152,46 1 A Giętarka do uchwytów rynny ocynk ,76 427,74 1 C Klej 50 ml ,15 8,79 20 A 24 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

25 System rynnowy Kanion STAL System rynnowy Kanion STAL Charakterystyka systemu podkład POLIURETAN 50 µm blacha stalowa pasywacja cynk Układ warstw zabezpieczających System rynnowy Kanion STAL jest kompletnym systemem odwadniania, odpowiednim dla każdego dachu. Jest przeznaczony zarówno dla nowych, jak i remontowanych budynków, bez względu na rodzaj pokrycia dachowego. Elementy systemu produkowane są ze stali najwyższej jakości, ocynkowanej i powlekanej obustronnie poliuretanem o grubości warstw 50 µm. Dzięki zastosowaniu takich materiałów mamy pewność, że uzyskujemy stabilność kolorów, a także wysoką odporność na działanie czynników atmosferycznych. W przeciwieństwie do powszechnie stosowanych powłok z plastisolu poliuretan cechuje bardzo wysoka odporność na korozję, działanie śniegu i lodu, jak również na utratę kolorów. Poliuretan jest także w wysokim stopniu odporny na zarysowania. Wszystkie te czynniki sprawiają, że w sumie wydłuża się znacząco trwałość kompletnego systemu. Efektywność hydrauliczna systemu Efektywną powierzchnię dachu (w metrach kwadratowych) można obliczyć za pomocą wzoru: EPD = (B+C/2) x L B odległość w poziomie od narożnika do kalenicy C wysokość dachu L długość dachu B C Rozmiar systemu Jedna rura spustowa Powierzchnia dachu Dwie rury spustowe 125/90 150/

26 k System rynnowy Kanion STAL Elementy systemu hak długi hak combi plus hak comb narożnik wewnętrzny 90º złączka rynny Śruba do obejmy narożnik wewnętrzny 135º lakier zaprawkowy narożnik zewnętrzny 135º mufa Dostępne kolory: Brąz RAL 8017 rura spustowa Grafitowy RAL 7024 Wiśniowy RR 028 Ceglasty RAL 8004 obejma rury spustowej Czarny RAL 9005 Srebrny RAL 9006 Ze względu na technikę druku powyższa kolorystyka może odbiegać od rzeczywistości. 26 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

27 System rynnowy Kanion STAL denko uniwersalne combi rynna denko głębokie narożnik zewnętrzny 90º sztucer kolanko 60º trójnik obejma rury - doczołowa łącznik rury spustowej łapacz deszczówki wylewka 27

28 System rynnowy Kanion STAL Kanion STAL 125/90 Kanion STAL 125/90 Rynna Brąz RAL 8017 Grafit RAL 7024 Czarny RAL 9005 Produkt Wymiar Indeks Indeks Indeks 125x ,11 41, A 125x ,21 62, A Złączka rynny 125x ,12 83, A ,75 14,45 14 A Sztucer 125/ ,14 27,23 16 A Denko uniwersalne ,03 11,11 70 A Denko głębokie ,33 23,78 27 A Narożnik zewnętrzny 125/ ,00 70,11 8 A 125/ ,45 105,10 4 A Narożnik wewnętrzny kąt dow. ( ) ,01 210,34 4 C 125/ ,00 70,11 8 A 125/ ,45 105,10 4 A kąt dow. ( ) ,01 210,34 4 C 28 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

29 System rynnowy Kanion STAL Kanion STAL 125/90 Brąz RAL 8017 Grafit RAL 7024 Czarny RAL 9005 Produkt Wymiar Indeks Indeks Indeks Hak Combi ,60 8,12 50 A Hak Combi Plus ,23 7,66 20 A Hak długi pod wulstę ,05 9,90 40 A Hak długi z blaszką ,05 9,90 32 A Rura 90x ,76 26,76 84 A 90x ,41 79,22 42 A 90x ,07 105,87 42 A Łącznik rury 90x ,78 16,95 8 A Mufa ,65 13,10 15 A 29

30 System rynnowy Kanion STAL Kanion STAL 125/90 Brąz RAL 8017 Grafit RAL 7024 Czarny RAL 9005 Produkt Wymiar Indeks Indeks Indeks Kolano 90/ ,33 27,47 25 A Kolano wylewka 90/ ,33 27,47 25 A Trójnik 90x90/ ,30 114,76 8 A Czyszczak ,56 127,38 3 A Obejma rury ,79 9,58 60 A Łapacz deszczówki ,56 127,38 3 A 30 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

31 System rynnowy Kanion STAL Kanion STAL 125/90 Rynna Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks 125x ,11 41, B 125x ,21 62, B Złączka rynny 125x ,12 83, B ,75 14,45 14 B Sztucer 125/ ,14 27,23 16 B Denko uniwersalne ,03 11,11 70 B Denko głębokie ,33 23,78 27 B Narożnik zewnętrzny 125/ ,00 70,11 8 B 125/ ,45 105,10 4 B Narożnik wewnętrzny kąt dow. ( ) ,01 210,34 4 C 125/ ,00 70,11 8 B 125/ ,45 105,10 4 B kąt dow. ( ) ,01 210,34 4 C 31

32 System rynnowy Kanion STAL Kanion STAL 125/90 Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks Hak Combi ,60 8,12 50 B Hak Combi Plus ,23 7,66 20 B Hak długi pod wulstę ,05 9,90 40 B Hak długi z blaszką ,05 9,90 32 B Rura 90x ,76 26,76 84 B 90x ,41 79,22 42 B 90x ,07 105,87 42 B Łącznik rury 90x ,78 16,95 8 B Mufa ,65 13,10 15 B 32 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

33 System rynnowy Kanion STAL Kanion STAL 125/90 Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks Kolano 90/ ,33 27,47 25 B Kolano wylewka 90/ ,33 27,47 25 B Trójnik 90x90/ ,30 114,76 8 B Czyszczak ,56 127,38 3 B Obejma rury ,79 9,58 60 B Łapacz deszczówki ,56 127,38 3 B 33

34 System rynnowy Kanion STAL Kanion STAL 150/100 Kanion STAL 150/100 Rynna Brąz RAL 8017 Czarny RAL 9005 Produkt Wymiar Indeks Indeks 150x ,89 53,98 60 A 150x ,41 81,68 60 A Złączka rynny 150x ,69 107,86 60 A ,69 15,61 12 A Sztucer 150/ ,74 32,89 14 A Denko uniwersalne ,31 11,45 44 A Denko głębokie ,24 24,90 18 A Narożnik zewnętrzny 150/ ,06 88,63 8 A 150/ ,73 111,60 4 A Narożnik wewnętrzny kąt dow. ( ) ,06 209,17 4 C 150/ ,06 88,63 8 A 150/ ,73 111,60 4 A kąt dow. ( ) ,06 209,17 4 C 34 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

35 System rynnowy Kanion STAL Kanion STAL 150/100 Brąz RAL 8017 Czarny RAL 9005 Produkt Wymiar Indeks Indeks Hak Combi ,68 9,45 40 A - brązowy B - czarny Hak długi pod wulstę ,94 11,00 32 A Hak długi z blaszką ,90 10,95 24 A Rura 100x ,18 30,97 60 A 100x ,53 92,90 30 A 100x ,70 123,86 30 A Łącznik rury 100x ,73 18,12 8 A Mufa ,36 15,20 11 A 35

36 System rynnowy Kanion STAL Kanion STAL 150/100 Brąz RAL 8017 Czarny RAL 9005 Produkt Wymiar Indeks Indeks Kolano 100/ ,78 32,94 16 A Kolano wylewka 100/ ,79 32,95 16 A Trójnik 100x100/ ,26 134,39 6 A 100x90/ ,26 134,39 6 A Czyszczak ,76 146,07 2 A Obejma rury ,40 10,33 40 A Łapacz deszczówki ,76 146,07 2 A 36 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

37 System rynnowy Kanion STAL Kanion STAL 150/100 Rynna Grafit RAL 7024 Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks Indeks 150x ,89 53,98 60 B 150x ,41 81,68 60 B Złączka rynny 150x ,69 107,86 60 B ,69 15,61 12 B Sztucer 150/ ,74 32,89 14 B Denko uniwersalne ,31 11,45 44 B Denko głębokie ,24 24,90 18 B Narożnik zewnętrzny 150/ ,06 88,63 8 B 150/ ,73 111,60 4 B Narożnik wewnętrzny kąt dow. ( ) ,06 209,17 4 C 150/ ,06 88,63 8 B 150/ ,73 111,60 4 B kąt dow. ( ) ,06 209,17 4 C 37

38 System rynnowy Kanion STAL Kanion STAL 150/100 Grafit RAL 7024 Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks Indeks Hak Combi ,68 9,45 40 B Hak długi pod wulstę ,94 11,00 32 B Hak długi z blaszką ,90 10,95 24 B Rura 100x ,18 30,97 60 B 100x ,53 92,90 30 B 100x ,70 123,86 30 B Łącznik rury 100x ,73 18,12 8 B Mufa ,36 15,20 11 B 38 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

39 System rynnowy Kanion STAL Kanion STAL 150/100 Grafit RAL 7024 Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks Indeks Kolano 100/ ,78 32,94 16 B Kolano wylewka 100/ ,79 32,95 16 B Trójnik 100x100/ ,26 134,39 6 B 100x90/ ,26 134,39 6 B Czyszczak ,76 146,07 2 B Obejma rury ,40 10,33 40 B Łapacz deszczówki ,76 146,07 2 B 39

40 System rynnowy Kanion STAL Elementy uniwersalne Elementy uniwersalne Wkręt dwugwintowy M8 z kołkiem rozporowym Brąz RAL 8017 Czarny RAL 9005 Produkt Wymiar Indeks Indeks ,61 1,98 50 A ,75 3,38 50 A ,09 5,03 50 A Łapka stalowa do uchwytu rury ,50 9,23 50 A ocynk ,68 6, A Lakier zaprawkowy 20 ml ,35 15,19 1 A Elementy uniwersalne Wkręt dwugwintowy M8 z kołkiem rozporowym Grafit RAL 7024 Cegła RAL 8004 Wiśnia RR 028 Srebrny RAL 9006 Produkt Wymiar Indeks Indeks Indeks Indeks ,61 1,98 50 A ,75 3,38 50 A ,09 5,03 50 A Łapka stalowa do uchwytu rury ,50 9,23 50 A ocynk ,68 6, B Lakier zaprawkowy 20 ml ,35 15,19 1 B 40 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

41 System rynnowy Rosa System rynnowy Rosa Charakterystyka systemu System rynnowy Rosa 125/90 wykonany jest z wysokoudarowego polichlorku winylu (PVC-U). Zastosowany materiał gwarantuje pełną odporność na korozję, a także wysoką trwałość i wytrzymałość mechaniczną elementów. Dodatek stabilizatorów nadaje wysoką odporność na promieniowanie UV, dzięki czemu system rynnowy może na długo zachować estetyczny wygląd. Prostota montażu umożliwia szybkie i niezawodne orynnowanie obiektów typu wiaty, altany czy garaże. System rynnowy Rosa doskonale sprawdza się również w budownictwie jednorodzinnym, gdzie jedną rurą spustową możemy odprowadzić wodę z powierzchni 140 m 2. Elementy systemu rynnowego łączone są za pomocą kształtek z uszczelkami, denka są klejone. Rury spustowe łączone są przy użyciu kształtek kielichowych, bez uszczelek. System rynnowy Rosa dostępny jest w rozmiarze 125/90. Szerokość rynny wynosi 125 mm, średnica rury spustowej 90 mm. System dostępny jest w kolorze brązowym (RAL 8016), grafitowym (RAL 7016) i czarnym (RAL 9017). Efektywność hydrauliczna systemu Dobierając system rynnowy należy obliczyć efektywną powierzchnię dachu, którą chcemy odwodnić. W tym celu możemy posłużyć się wzorem:: EPD = (B + 0,5 C) x L B odległość w poziomie od narożnika do kalenicy C wysokość dachu L długość dachu B C L Maksymalna powierzchnia dachu [m 2 ] Rura spustowa w środku odcinka rynny Rura spustowa na końcu odcinka rynny Spadek rynny 3 mm na 1 mb rynny

42 System rynnowy Rosa Elementy systemu Rynna Lej spustowy Narożnik wewnętrzny Uchwyt rynny doczołowy Rynna Kolano Ru Rynna Narożnik zewnętrzny Dostępne kolory: Brąz RAL 8016 Grafit RAL 7016 Czarny RAL 9017 Ze względu na technikę druku powyższa kolorystyka może odbiegać od rzeczywistości. 42 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

43 System rynnowy Rosa na Rynna Denko rynny Uchwyt rynny stalowy prosty Złączka rynny Rura spustowa Wkręt do obejmy Kolano Rura spustowa Trójnik Rura spustowa Złączka rury Klej do PVC Obejma rury Rura spustowa Kolano 43

44 System rynnowy Rosa Rosa 125 Rynna Brąz RAL 8016 Grafit RAL 7016 Czarny RAL 9017 Produkt Wymiar Indeks Indeks Indeks 125x ,90 24,48 8 B 125x ,90 47,85 8 A Lej spustowy 125/ ,67 18,04 15 A Złączka rynny ,67 15,58 30 A Denko prawe ,83 7,17 30 A Denko lewe ,83 7,17 30 A Uchwyt rynny doczołowy ,83 5,94 80 A Uchwyt rynny stalowy prosty ,00 9,84 50 A Narożnik zewnętrzny 125/90 o ,67 18,04 15 A 44 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

45 System rynnowy Rosa Rosa 125 Brąz RAL 8016 Grafit RAL 7016 Czarny RAL 9017 Produkt Wymiar Indeks Indeks Indeks Narożnik wewnętrzny 125/90 o ,67 18,04 10 A Rura spustowa 90x ,80 29,27 3 B 90x ,68 57,42 3 A Trójnik dwukielichowy 90/90x ,90 24,48 2 A Złączka rury ,75 10,76 50 A Kolano 90/67 o ,75 13,22 30 A Obejma rury ,83 5,94 50 A Wkręt do obejmy ,61 1,98 50 A ,75 3,38 50 A ,09 5,03 50 A ,50 9,23 50 A Klej do PVC 50 ml ,15 8,79 20 C 45

46 Zagospodarowanie wody deszczowej Zagospodarowanie wody deszczowej Dlaczego warto zastosować zagospodarowanie wody deszczowej? pozbędziesz się problemu zatrzymywania wody deszczowej na trawniku, przydomowym chodniku czy podjeździe zmniejszysz zużycie wody, gdyż będziesz miał możliwość zgromadzenia wody deszczowej i późniejszego wykorzystania jej np. do podlewania trawników unikniesz opłat za odprowadzanie wód deszczowych do kanalizacji deszczowej przyczynisz się do poprawy bilansu zasobów wodnych Jak zagospodarować wodę deszczową? Możliwe są dwa warianty rozwiązania: rozsączanie wody deszczowej do gruntu (do zastosowania w gruntach przepuszczalnych i przy niskim poziomie wody gruntowej). Dzięki układom skrzynek retencyjno-rozsączających i studzienkom chłonnym zbudowanym z rur Vertical IT powstają podziemne obszary magazynowania, a następnie woda deszczowa wsiąka w grunt; gromadzenie wody deszczowej i jej wtórne wykorzystanie np. do podlewania ogrodu w okresach bezdeszczowych. Elementy systemu zagospodarowania wód deszczowych można zastosować w budynkach zarówno nowo powstających, jak i już istniejących. Montaż jest szybki i łatwy nie ma konieczności użycia ciężkiego sprzętu. Więcej informacji na Pamiętaj, że uszczelnianie nawierzchni (budynki, chodnikiitp.) powoduje zwiększenie ilości wód deszczowych,których często nie są w stanie przejąć typowe rozwiązania w zakresie odprowadzania deszczówki. Zgodnie z przepisami prawa budowlanego właściciel posesji odpowiedzialny jest za to, aby odpływ wód opadowych nie naruszał stosunków wodnych na działkach sąsiednich. Dlatego też zagospodarowanie wody deszczowej należy zapewnić w obrębie swojej działki. 46 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

47 Zagospodarowanie wody deszczowej Elementy systemu Wavin oferuje kompletny system służący zagospodarowaniu wód deszczowych wokół domu systemy rynnowe Kanion rury retencyjno- -rozsączające Vertical IT skrzynki retencyjnorozsączające AquaCell zbiorniki retencyjne 47

48 Zagospodarowanie wody deszczowej Rozsączanie Produkt Wymiar Indeks Pakiet AquaCell Pakiet zawiera: - 4 skrzynki retencyjno-rozsączające - 6 klipsów i 4 rurki łączące do montażu skrzynek - 2 arkusze geowłókniny Skrzynka AquaCell Lite 200 l ,68 729,00 1 B 500x1000x ,06 285,43 1 A Klips łączący ,07 1,32 1 C Rurka łącząca 32x ,30 5,29 10 A Geowłóknina 2x3 m ,57 133,54 1 A Studzienka osadnikowa /110x ,75 491,69 1 B Filtr do studzienki ,82 217,49 1 A ,48 309,32 1 C 48 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

49 Zagospodarowanie wody deszczowej Produkt Wymiar Indeks Pokrywa PP do rury karbowanej kl. A15 (2 śruby mocujące) ,29 218,07 12 A Pokrywa żeliwna do rury karbowanej kl. A15 (2 śruby mocujące) ,35 211,99 1 A Zbiornik retencyjny , ,57 1 C , ,13 1 C , ,86 1 C , ,82 1 C , ,23 1 C Rura PP trzonowa karbowana 600/1m ,65 655,16 1 A Uszczelka samosmarująca do teleskopowego adaptera do włazów ,72 239,51 1 A Pokrywa żeliwna do rury karbowanej klasy A15 (2 śruby mocujące) ,26 660,83 1 A Wkładka in situ ,24 67,95 5 A ,47 123,58 5 A ,15 230,19 1 A Rura Vertical IT 425x , ,56 1 C 425x , ,88 1 C 600x , ,92 1 C 600x , ,90 1 C 1000x , ,81 1 C 1000x , ,90 1 C 49

50 Zagospodarowanie wody deszczowej Podczyszczenie - studnie osadnikowe z filtrem Dla zapewnienia właściwej eksploatacji oraz dłuższej żywotności systemu zaleca się stosowanie elementów podczyszczających zarówno w układach ze zbiornikiem retencyjnym jak i ze skrzynkami retencyjno rozsączającymi. Zaleca się czyszczenie studzienki osadnikowej minimum dwa razy w roku (w okresie wiosennym oraz po letnich burzach). Wymagane jest zamontowanie systemu podczyszczającego np. studzienki z filtrem. studzienka osadnikowa z filtrem Dobór średnicy filtra Azura w zależności od powierzchni Do 200 m 2 filtr Azura 110 Od m 2 filtr Azura 160 (wymagana średnica studzienki min. 400) Od m 2 filtr Azura 200 (wymagana średnica studzienki min. 600) Skrzynki retencyjno-rozsączające AquaCell Lite Skrzynki magazynują wodę deszczową, która dzięki licznym otworom w ściankach skrzynek stopniowo wsiąka w grunt. Skrzynki posiadają aprobatę techniczną AT /2010. Skrzynki AquaCell Lite zostały zaprojektowane dla obszarów, gdzie nie występują obciążenia dynamiczne oraz dla płytkiej zabudowy: domy jednorodzinne, klomby, trawniki i tereny rekreacyjne, ogródki przydomowe. Niewielki ciężar elementów systemu sprawia, że montaż skrzynek jest prosty i nie wymaga użycia ciężkiego sprzętu. Przed rozpoczęciem instalacji skrzynek należy: sprawdzić rodzaj gruntu w miejscu instalacji, zachować normatywną odległość posadowienia skrzynek od poziomu wód gruntowych, pamiętać o minimalnych odległościach od budowli: 2,0 m budynek z izolacją, 5,0 m budynek bez izolacji, 50 Szczegółowe informacje techniczne znajdują się w katalogach produktów oraz na stronie internetowej.

51 Zagospodarowanie wody deszczowej uwzględnić minimalne odległości systemu do rozsączania wody deszczowej: 3 m od drzew, 2 m od granicy działki, drogi publicznej lub chodnika przy ulicy, 1,5 m od rurociągow gazowych i wodociągowych, 0,8 m od kabli elektrycznych, 0,5 m od kabli telekomunikacyjnych. Maksymalna głębokość posadownia skrynek wynosi 1,5 m, minimalne przykrycie 0,3 m. Skrzynki AquaCell Lite przeznaczone są do montażu wyłącznie w terenach zielonych. Ocena warunków gruntowo-wodnych W przypadku budowy nowych obiektów warunki gruntowo-wodne powinny być określone w projekcie, natomiast dla już istniejących obiektów należy rozpoznać rodzaj gruntu, np. przez przeprowadzenie oceny przepuszczalności gruntu, zwanej testem perkolacyjnym. Sprawdzenie rodzaju gruntu (przepuszczalności) w miejscu instalacji - test perkolacyjny W tym celu należy wykonać wykop do głębokości takiej, na jakiej będzie się znajdował projektowany system (dno skrzynek retencyjno-rozsączających). Następnie w dnie wykonuje się dołek o wymiarach w planie 30 cm x 30 cm i głębokości 15 cm. Przed przystąpieniem do pomiarów grunt wokół dołka należy nawilżyć. W przypadku piasku do nawilżenia wystarczy kilka lub kilkanaście wiader wody, która jest dość szybko wchłaniana przez grunt. Jeżeli mamy do czynienia z gruntami trudno przepuszczalnymi i suchymi, nawilżanie powinno trwać kilkanaście godzin lub około jednej doby. Następnie do dołka należy wlać 12,5 litra wody. Głębokość wody w dołku wyniesie wówczas około 139 mm. W tym momencie należy uruchomić stoper i mierzyć czas opadania zwierciadła wody w dołku o 10 mm. Czas wsiąkania: do 0,2 min grunty klasy A (rumosze, żwiry, pospółki), 30 cm od 0,2 do 1,5 min grunty klasy B (piaski grube i średnie), od 1,5 do 13 min grunty klasy C (piaski drobne, lessy), 15 cm od 13 do 60 min grunty klasy D (piaski gliniaste i pylaste). W przypadku dłuższego trwania czasu wsiąkania (powyżej 60 min) występuje zbyt mała przepuszczalność gruntu do zastosowania układu rozsączającego będą to grunty klasy E (gliny, iły, skały niespękane). Do podziemnego rozsączania wód opadowych nadają się grunty klasy B, C i D. Grunty klasy A jako zbyt przepuszczalne wymagają zastosowania warstwy wspomagającej z gruntu klasy C. 51
