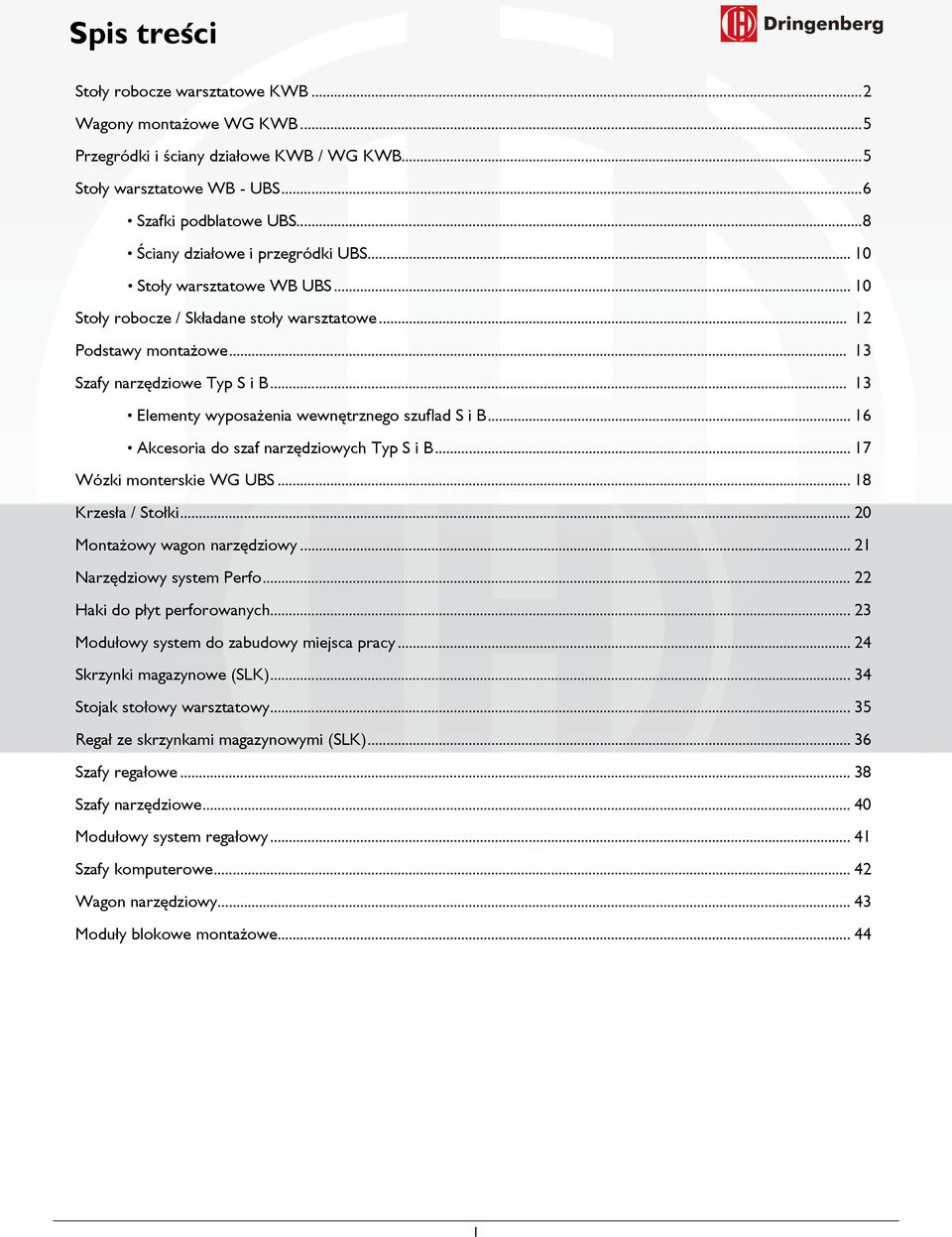

2 Spis treści Stoły robocze warsztatowe KWB...2 Wagony montażowe WG KWB...5 Przegródki i ściany działowe KWB / WG KWB...5 Stoły warsztatowe WB - UBS...6 Szafki podblatowe UBS...8 Ściany działowe i przegródki UBS Stoły warsztatowe WB UBS Stoły robocze / Składane stoły warsztatowe Podstawy montażowe Szafy narzędziowe Typ S i B Elementy wyposażenia wewnętrznego szuflad S i B Akcesoria do szaf narzędziowych Typ S i B Wózki monterskie WG UBS Krzesła / Stołki Montażowy wagon narzędziowy Narzędziowy system Perfo Haki do płyt perforowanych Modułowy system do zabudowy miejsca pracy Skrzynki magazynowe (SLK) Stojak stołowy warsztatowy Regał ze skrzynkami magazynowymi (SLK) Szafy regałowe Szafy narzędziowe Modułowy system regałowy Szafy komputerowe Wagon narzędziowy Moduły blokowe montażowe

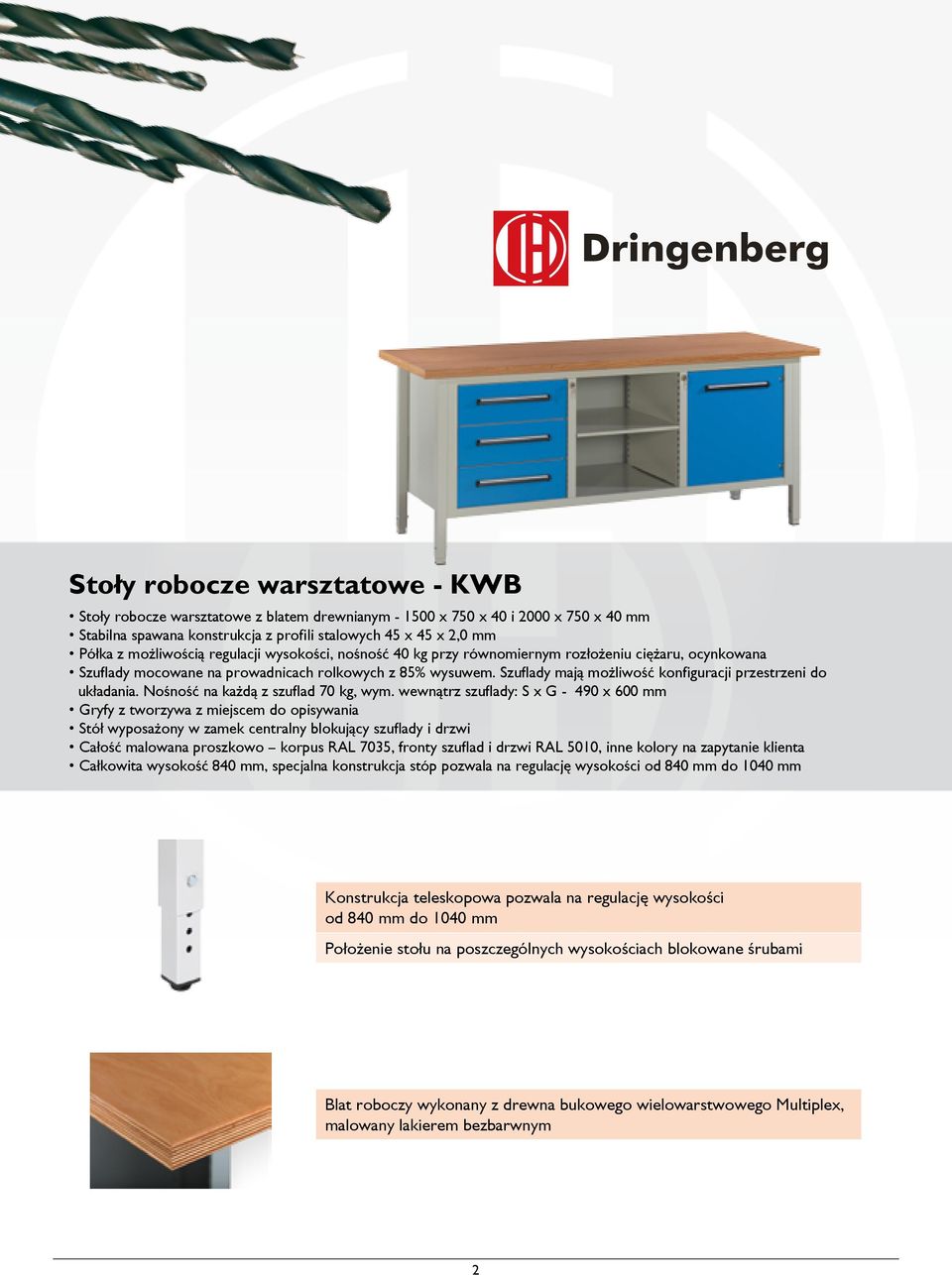

3 Stoły robocze warsztatowe - KWB Stoły robocze warsztatowe z blatem drewnianym x 750 x 40 i 2000 x 750 x 40 mm Stabilna spawana konstrukcja z profili stalowych 45 x 45 x 2,0 mm Półka z możliwością regulacji wysokości, nośność 40 kg przy równomiernym rozłożeniu ciężaru, ocynkowana Szuflady mocowane na prowadnicach rolkowych z 85% wysuwem. Szuflady mają możliwość konfiguracji przestrzeni do układania. Nośność na każdą z szuflad 70 kg, wym. wewnątrz szuflady: S x G x 600 mm Gryfy z tworzywa z miejscem do opisywania Stół wyposażony w zamek centralny blokujący szuflady i drzwi Całość malowana proszkowo korpus RAL 7035, fronty szuflad i drzwi RAL 5010, inne kolory na zapytanie klienta Całkowita wysokość 840 mm, specjalna konstrukcja stóp pozwala na regulację wysokości od 840 mm do 1040 mm Konstrukcja teleskopowa pozwala na regulację wysokości od 840 mm do 1040 mm Położenie stołu na poszczególnych wysokościach blokowane śrubami Blat roboczy wykonany z drewna bukowego wielowarstwowego Multiplex, malowany lakierem bezbarwnym 2

4 Stoły warsztatowe KWB model 1 o szerokości roboczej 1500 mm. Możliwość montażu szafki po lewej stronie (na zamówienie klienta). KWB - 1/1 KWB - 1/5 Stoły warsztatowe KWB model 2 o szerokości roboczej 1500 mm. KWB - 2/1 KWB - 2/2 KWB - 2/3 KWB - 2/6 3

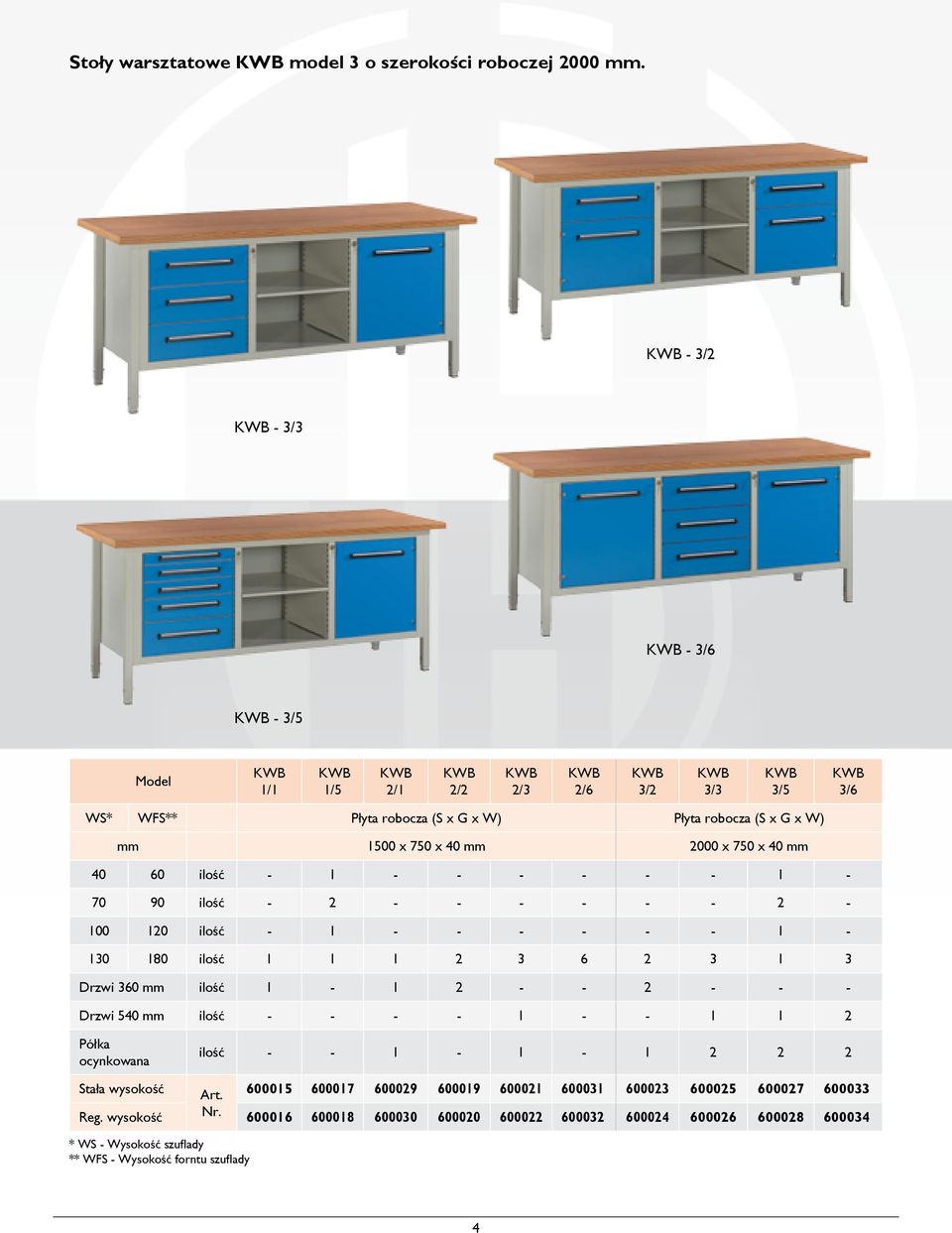

5 Stoły warsztatowe KWB model 3 o szerokości roboczej 2000 mm. KWB - 3/2 KWB - 3/3 KWB - 3/6 KWB - 3/5 Model KWB 1/1 KWB 1/5 KWB 2/1 KWB 2/2 KWB 2/3 KWB 2/6 KWB 3/2 KWB 3/3 KWB 3/5 KWB 3/6 WS* WFS** Płyta robocza (S x G x W) Płyta robocza (S x G x W) mm 1500 x 750 x 40 mm 2000 x 750 x 40 mm ilość ilość ilość ilość Drzwi 360 mm ilość Drzwi 540 mm ilość Półka ocynkowana ilość Stała wysokość Art Reg. wysokość Nr * WS - Wysokość szuflady ** WFS - Wysokość forntu szuflady 4

6 WG KWB 2/3 WG KWB 2/6 WG KWB 2/4 Model WG KWB 2/3 WG KWB 2/6 WG KWB 2/4 Szuflady 130/180 mm ilość Drzwi 540 mm ilość Półka o regulowanej wysokości, ocynkowana ilość Wagony montażowe model WG KWB Spawana stabilna konstrukcja z blachy stalowej Centralny zamek blokujący wszystkie szuflady Wysuw szuflad 85%, nośność 70 kg przy równomiernym rozłożeniu ciężaru, możliwość zainstalowania ścian działowych i przgródek Gryfy z tworzywa z miejscem do opisania zawartości szuflad (W x S x G) 835 x 1500 x 750 mm - wymiary wagonu Wymiary wewnętrzne szuflad (S x G) 490 x 600 mm 2 koła skrętne z blokadą, 2 koła stałe o średnicy 160 mm Nośność wagonu 300 kg Płyta z drewna bukowego wielowarstwowego Multiplex, malowana lakierem bezbarwnym wym. (S x G x W) 1500 x 750 x 40 mm Przegródki i ściany działowe dostępne są dla szuflad o wysokości: 40 mm, 70 mm, 100 mm: EKWB - 1/4 EKWB - 2/9 EKWB - 3/12 Model EKWB 1/4 EKWB 2/9 EKWB 3/12 Śc. działowa dł. 595 mm Przegródka dł. 82 mm Przegródka dł. 103 mm Przegródka dł. 188 mm Przegródka dł. 298 mm Wys. szuflady (mm)

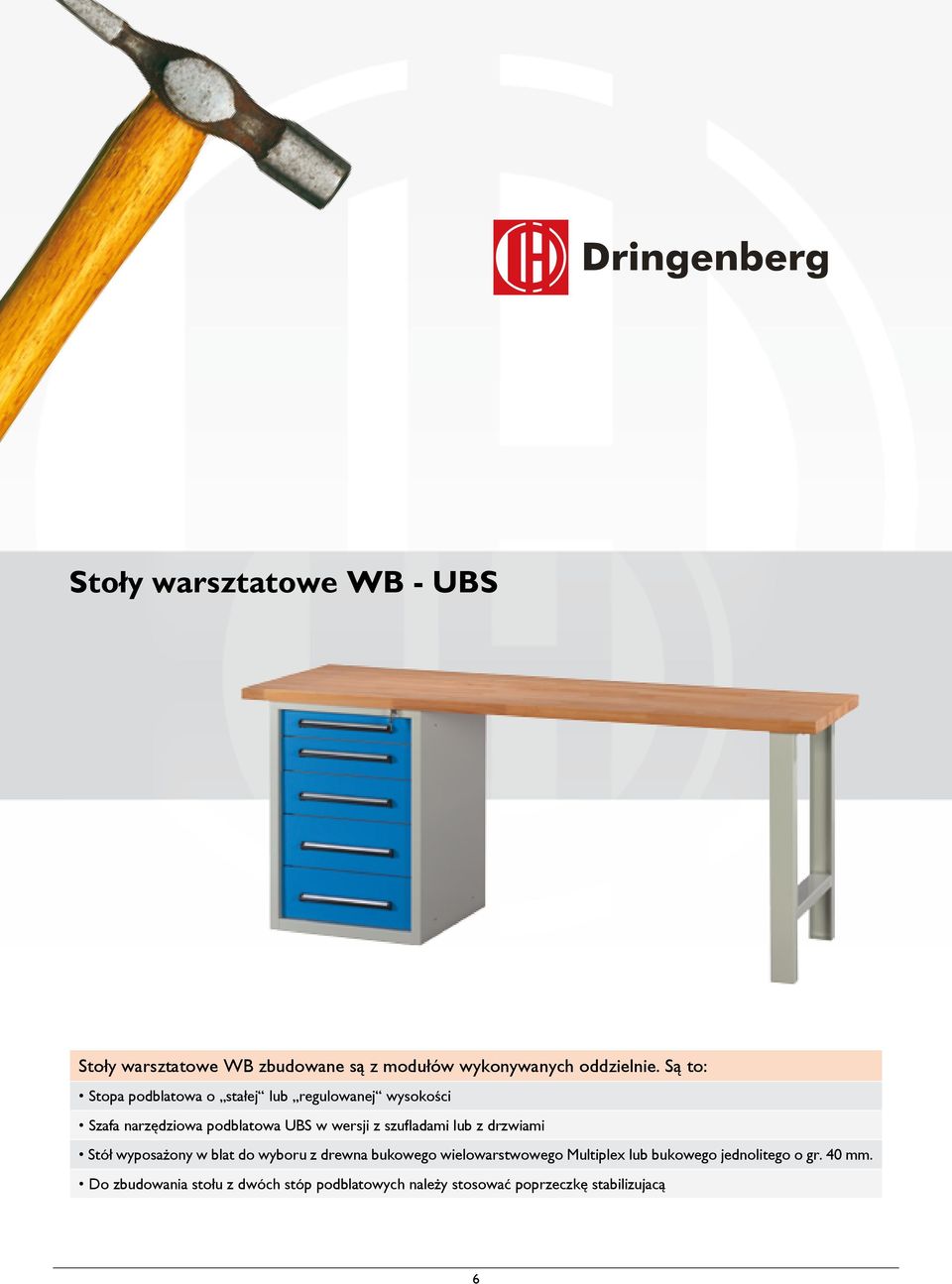

7 Stoły warsztatowe WB - UBS Stoły warsztatowe WB zbudowane są z modułów wykonywanych oddzielnie. Są to: Stopa podblatowa o stałej lub regulowanej wysokości Szafa narzędziowa podblatowa UBS w wersji z szufladami lub z drzwiami Stół wyposażony w blat do wyboru z drewna bukowego wielowarstwowego Multiplex lub bukowego jednolitego o gr. 40 mm. Do zbudowania stołu z dwóch stóp podblatowych należy stosować poprzeczkę stabilizujacą 6

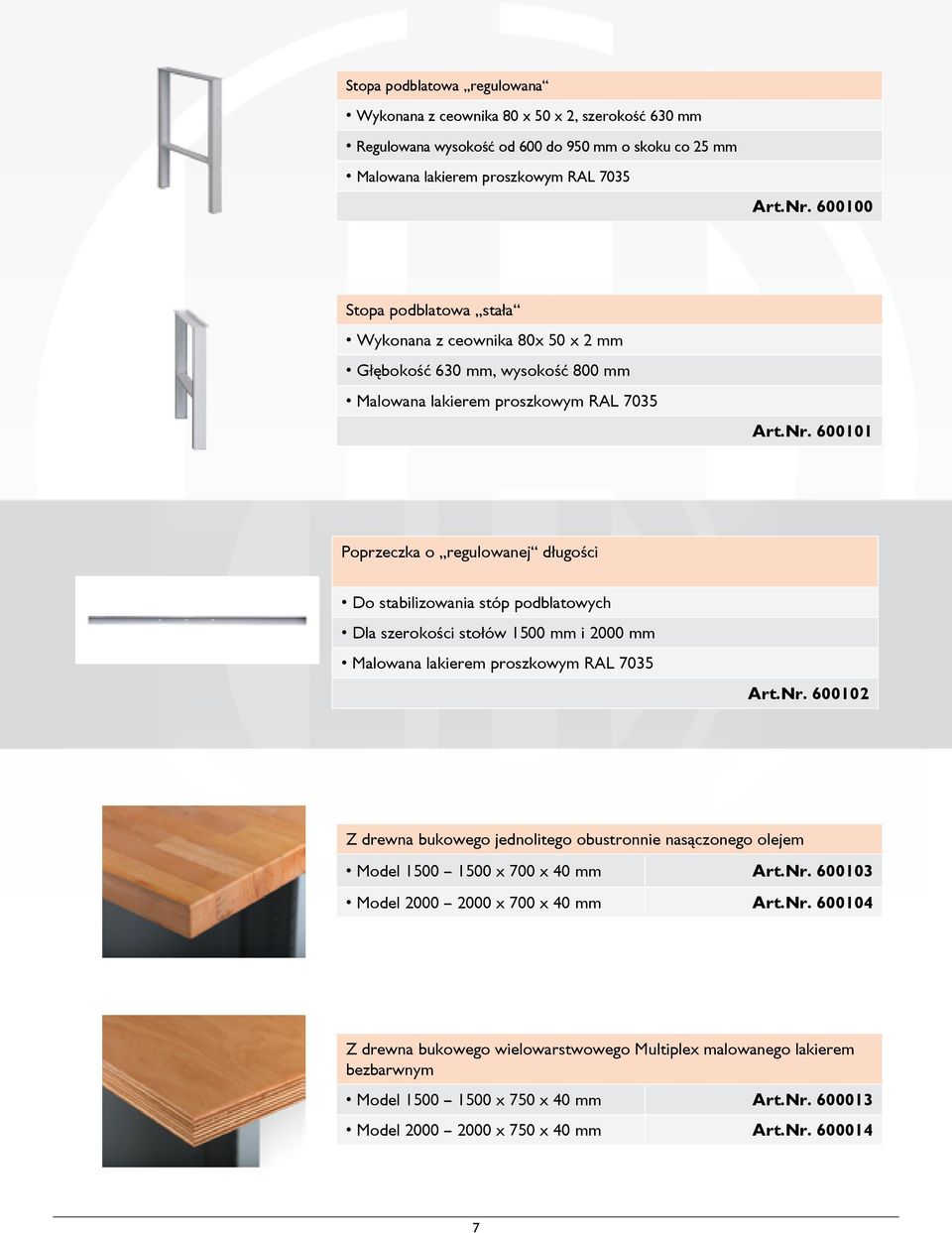

8 Stopa podblatowa regulowana Wykonana z ceownika 80 x 50 x 2, szerokość 630 mm Regulowana wysokość od 600 do 950 mm o skoku co 25 mm Malowana lakierem proszkowym RAL Stopa podblatowa stała Wykonana z ceownika 80x 50 x 2 mm Głębokość 630 mm, wysokość 800 mm Malowana lakierem proszkowym RAL Poprzeczka o regulowanej długości Do stabilizowania stóp podblatowych Dla szerokości stołów 1500 mm i 2000 mm Malowana lakierem proszkowym RAL Z drewna bukowego jednolitego obustronnie nasączonego olejem Model x 700 x 40 mm Model x 700 x 40 mm Z drewna bukowego wielowarstwowego Multiplex malowanego lakierem bezbarwnym Model x 750 x 40 mm Model x 750 x 40 mm

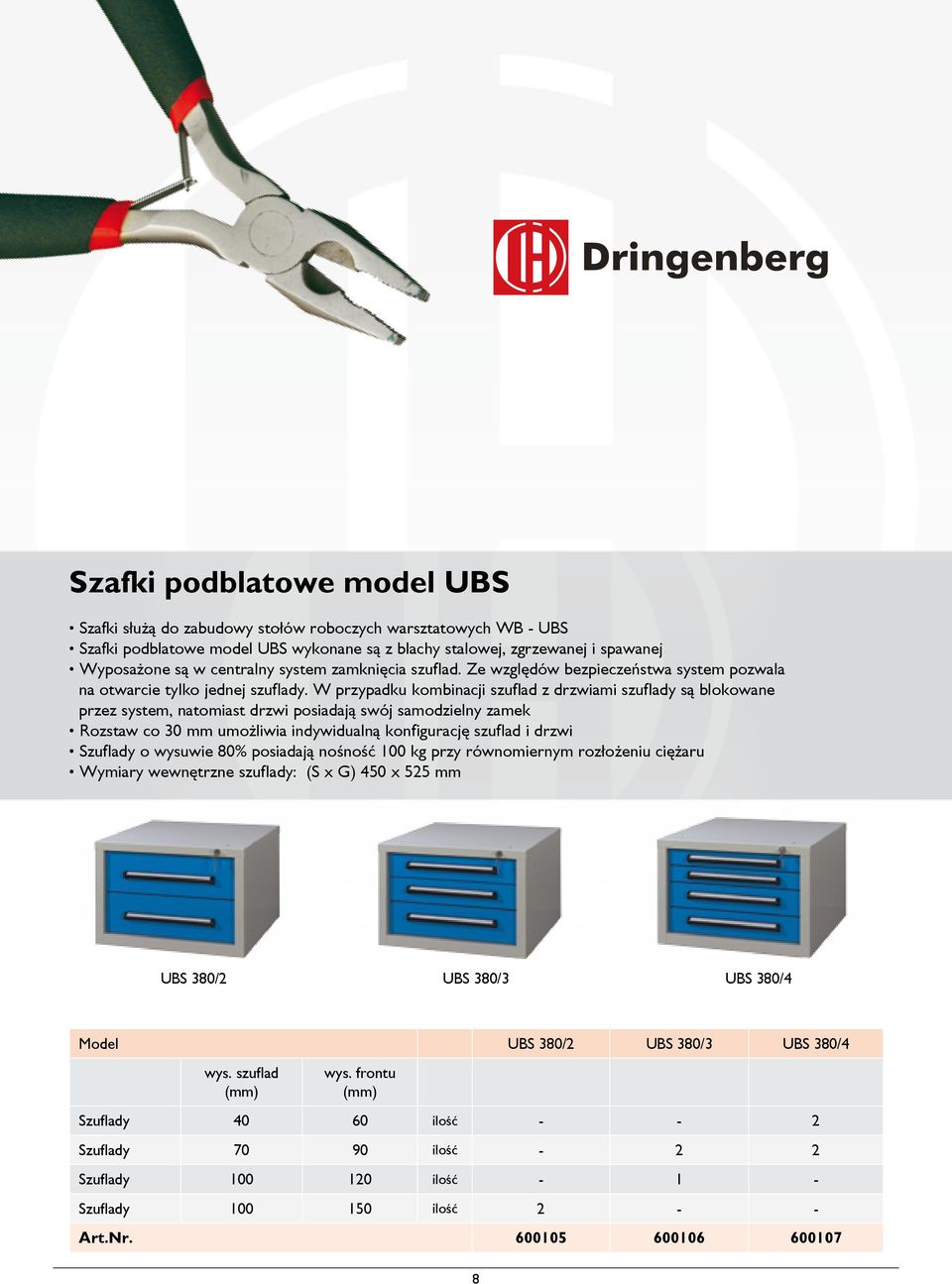

9 Szafki podblatowe model UBS Szafki służą do zabudowy stołów roboczych warsztatowych WB - UBS Szafki podblatowe model UBS wykonane są z blachy stalowej, zgrzewanej i spawanej Wyposażone są w centralny system zamknięcia szuflad. Ze względów bezpieczeństwa system pozwala na otwarcie tylko jednej szuflady. W przypadku kombinacji szuflad z drzwiami szuflady są blokowane przez system, natomiast drzwi posiadają swój samodzielny zamek Rozstaw co 30 mm umożliwia indywidualną konfigurację szuflad i drzwi Szuflady o wysuwie 80% posiadają nośność 100 kg przy równomiernym rozłożeniu ciężaru Wymiary wewnętrzne szuflady: (S x G) 450 x 525 mm UBS 380/2 UBS 380/3 UBS 380/4 Model UBS 380/2 UBS 380/3 UBS 380/4 wys. szuflad (mm) wys. frontu (mm) Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość

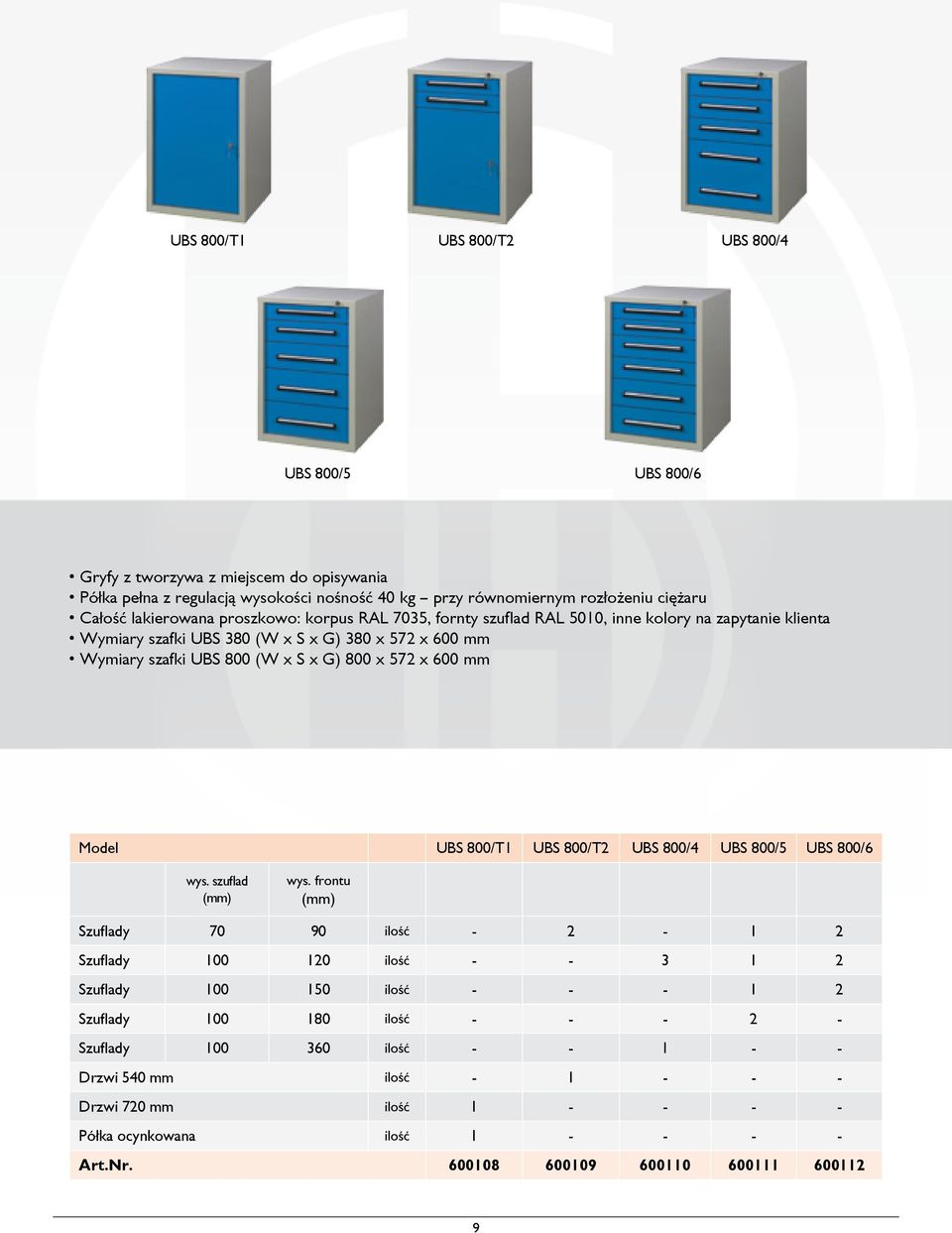

10 UBS 800/T1 UBS 800/T2 UBS 800/4 UBS 800/5 UBS 800/6 Gryfy z tworzywa z miejscem do opisywania Półka pełna z regulacją wysokości nośność 40 kg przy równomiernym rozłożeniu ciężaru Całość lakierowana proszkowo: korpus RAL 7035, fornty szuflad RAL 5010, inne kolory na zapytanie klienta Wymiary szafki UBS 380 (W x S x G) 380 x 572 x 600 mm Wymiary szafki UBS 800 (W x S x G) 800 x 572 x 600 mm Model UBS 800/T1 UBS 800/T2 UBS 800/4 UBS 800/5 UBS 800/6 wys. szuflad (mm) wys. frontu (mm) Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Drzwi 540 mm ilość Drzwi 720 mm ilość Półka ocynkowana ilość

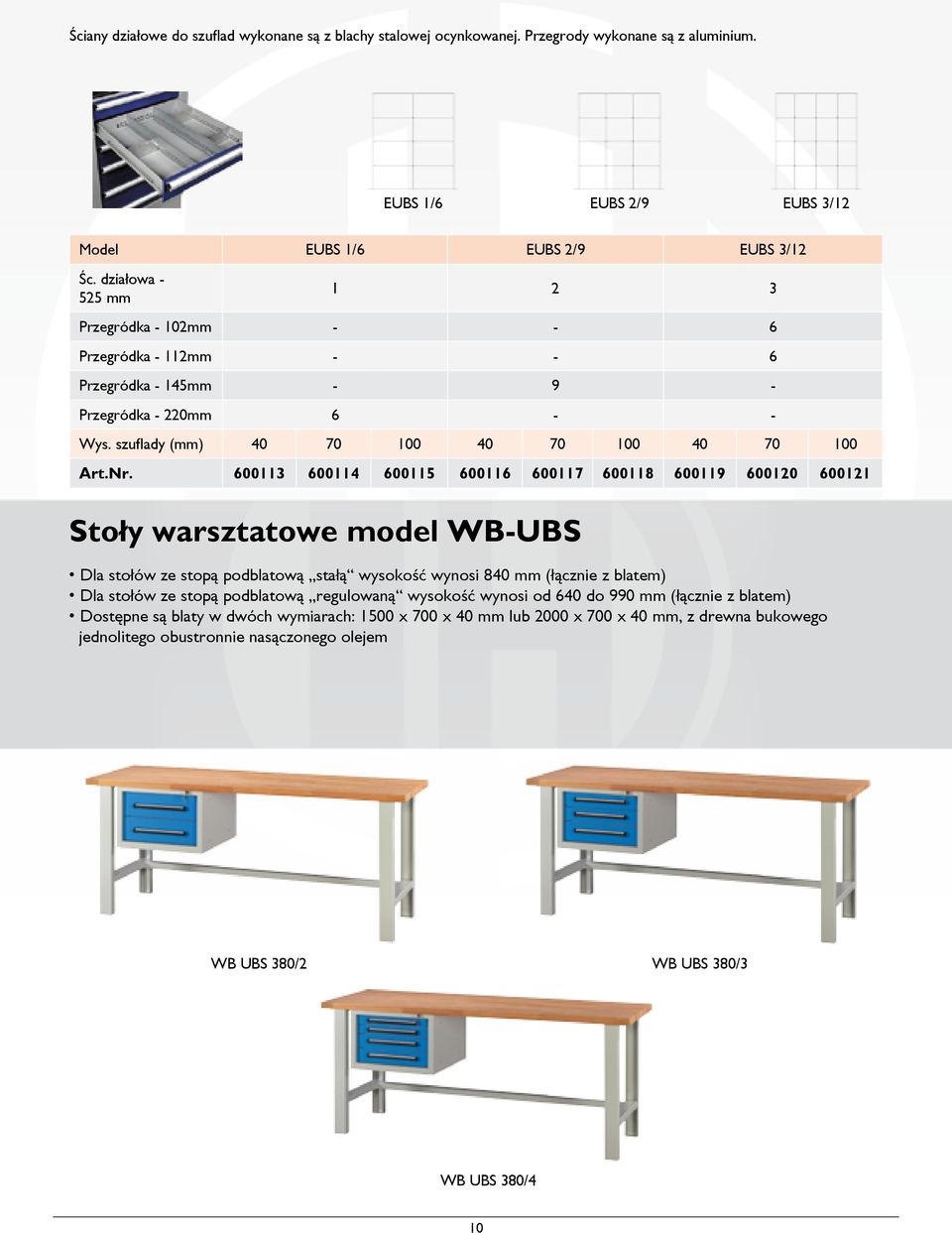

11 Ściany działowe do szuflad wykonane są z blachy stalowej ocynkowanej. Przegrody wykonane są z aluminium. EUBS 1/6 EUBS 2/9 EUBS 3/12 Model EUBS 1/6 EUBS 2/9 EUBS 3/12 Śc. działowa mm Przegródka - 102mm Przegródka - 112mm Przegródka - 145mm Przegródka - 220mm Wys. szuflady (mm) Stoły warsztatowe model WB-UBS Dla stołów ze stopą podblatową stałą wysokość wynosi 840 mm (łącznie z blatem) Dla stołów ze stopą podblatową regulowaną wysokość wynosi od 640 do 990 mm (łącznie z blatem) Dostępne są blaty w dwóch wymiarach: 1500 x 700 x 40 mm lub 2000 x 700 x 40 mm, z drewna bukowego jednolitego obustronnie nasączonego olejem WB UBS 380/2 WB UBS 380/3 WB UBS 380/4 10

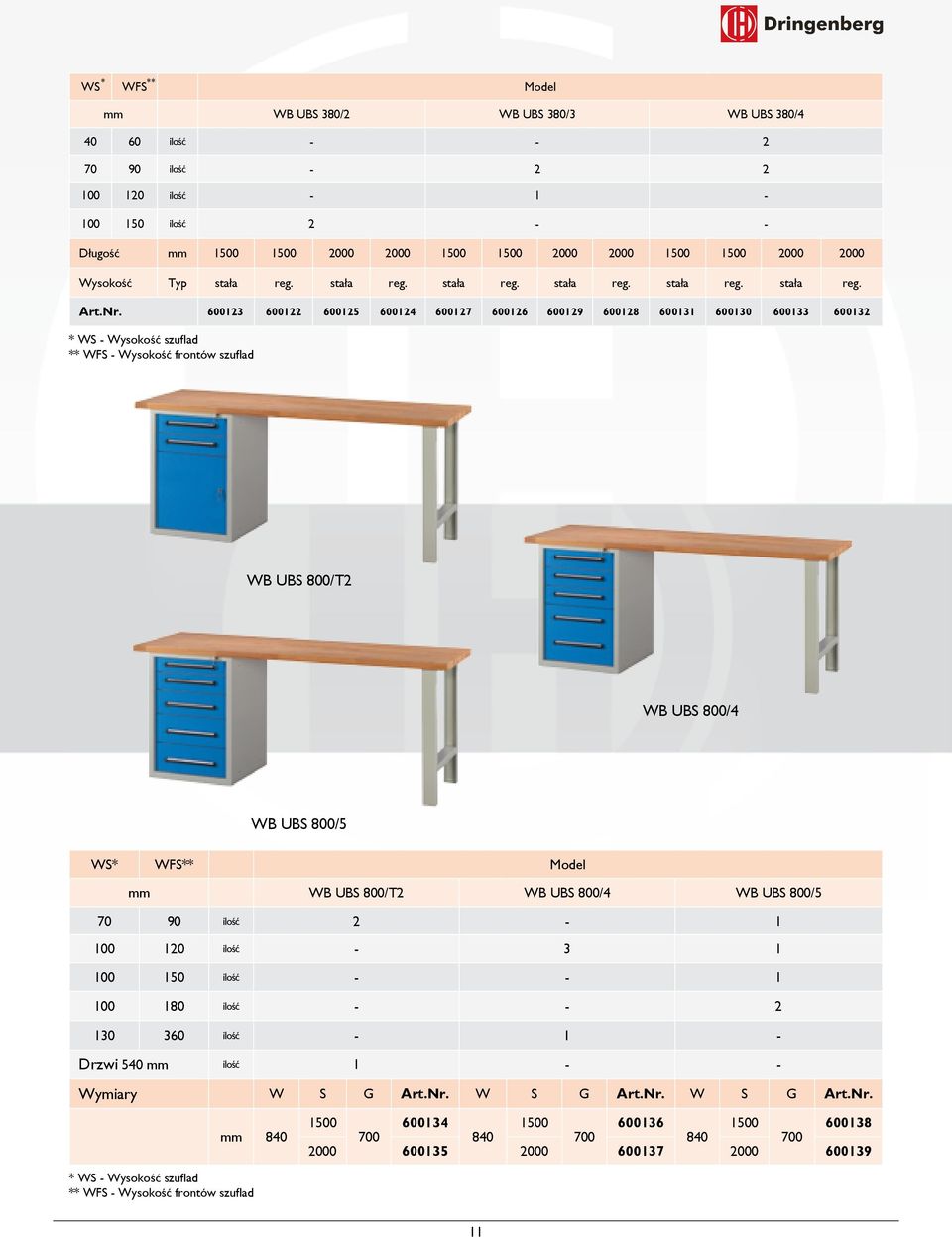

12 * ** WS WFS Model mm WB UBS 380/2 WB UBS 380/3 WB UBS 380/ ilość ilość ilość ilość Długość mm Wysokość Typ stała reg. stała reg. stała reg. stała reg. stała reg. stała reg * WS - Wysokość szuflad ** WFS - Wysokość frontów szuflad WB UBS 800/T2 WB UBS 800/4 WB UBS 800/5 WS* WFS** Model mm WB UBS 800/T2 WB UBS 800/4 WB UBS 800/ ilość ilość ilość ilość ilość Drzwi 540 mm ilość Wymiary W S G W S G W S G mm * WS - Wysokość szuflad ** WFS - Wysokość frontów szuflad 11

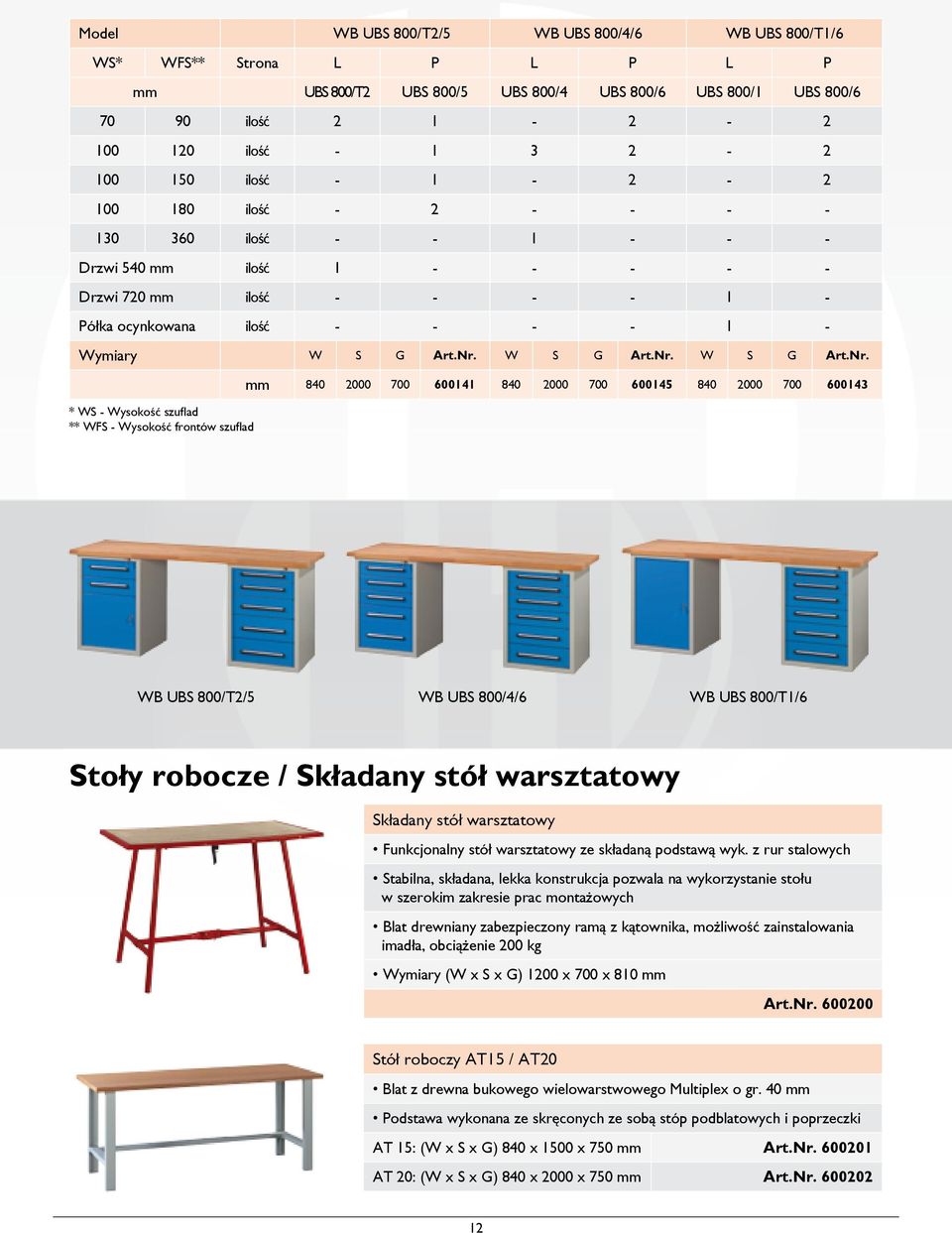

13 Model WB UBS 800/T2/5 WB UBS 800/4/6 WB UBS 800/T1/6 WS* WFS** Strona L P L P L P mm UBS 800/T2 UBS 800/5 UBS 800/4 UBS 800/6 UBS 800/1 UBS 800/ ilość ilość ilość ilość ilość Drzwi 540 mm ilość Drzwi 720 mm ilość Półka ocynkowana ilość Wymiary W S G W S G W S G * WS - Wysokość szuflad ** WFS - Wysokość frontów szuflad mm WB UBS 800/T2/5 WB UBS 800/4/6 WB UBS 800/T1/6 Stoły robocze / Składany stół warsztatowy Składany stół warsztatowy Funkcjonalny stół warsztatowy ze składaną podstawą wyk. z rur stalowych Stabilna, składana, lekka konstrukcja pozwala na wykorzystanie stołu w szerokim zakresie prac montażowych Blat drewniany zabezpieczony ramą z kątownika, możliwość zainstalowania imadła, obciążenie 200 kg Wymiary (W x S x G) 1200 x 700 x 810 mm Stół roboczy AT15 / AT20 Blat z drewna bukowego wielowarstwowego Multiplex o gr. 40 mm Podstawa wykonana ze skręconych ze sobą stóp podblatowych i poprzeczki AT 15: (W x S x G) 840 x 1500 x 750 mm AT 20: (W x S x G) 840 x 2000 x 750 mm

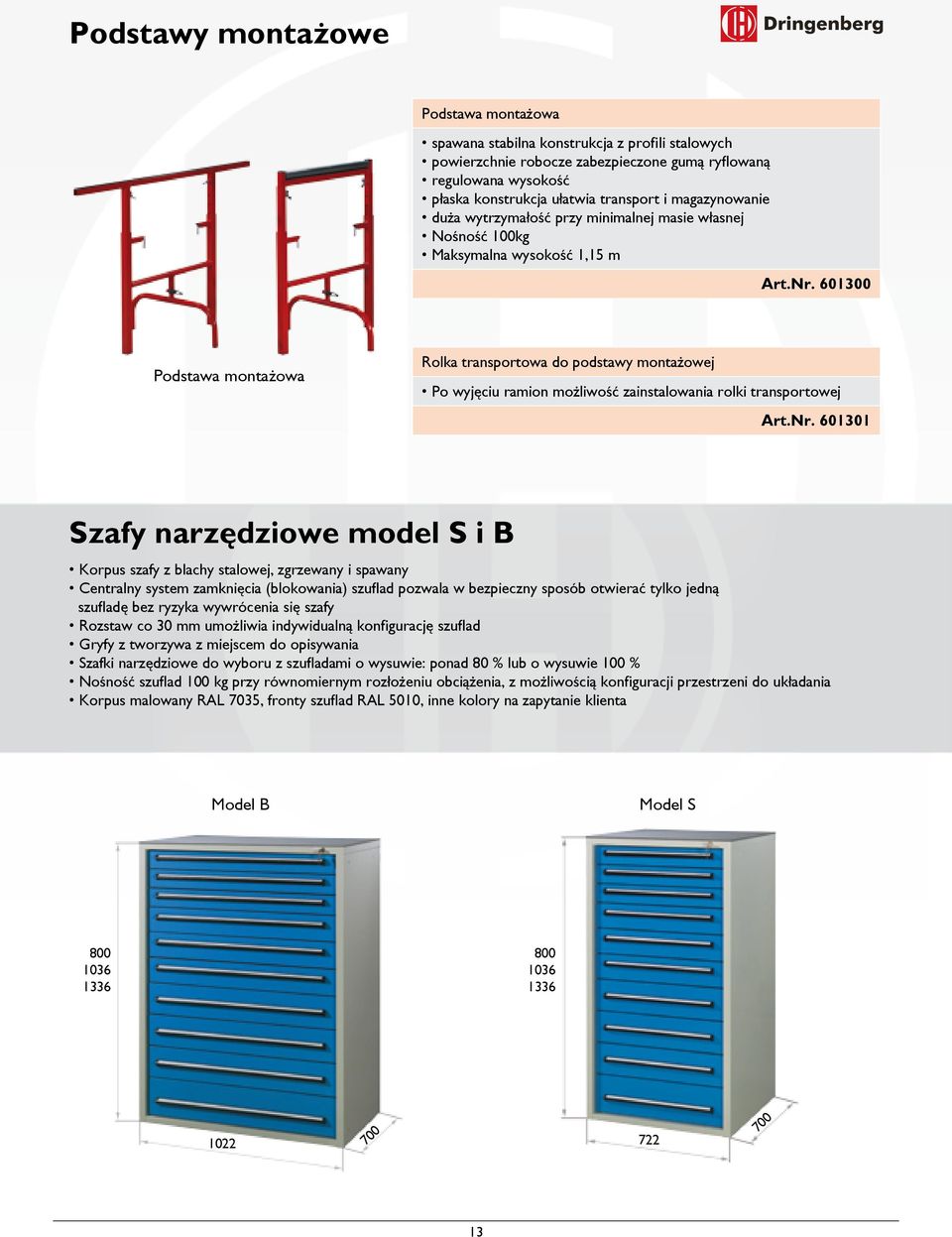

14 Podstawy montażowe Podstawa montażowa spawana stabilna konstrukcja z profili stalowych powierzchnie robocze zabezpieczone gumą ryflowaną regulowana wysokość płaska konstrukcja ułatwia transport i magazynowanie duża wytrzymałość przy minimalnej masie własnej Nośność 100kg Maksymalna wysokość 1,15 m Podstawa montażowa Rolka transportowa do podstawy montażowej Po wyjęciu ramion możliwość zainstalowania rolki transportowej Szafy narzędziowe model S i B Korpus szafy z blachy stalowej, zgrzewany i spawany Centralny system zamknięcia (blokowania) szuflad pozwala w bezpieczny sposób otwierać tylko jedną szufladę bez ryzyka wywrócenia się szafy Rozstaw co 30 mm umożliwia indywidualną konfigurację szuflad Gryfy z tworzywa z miejscem do opisywania Szafki narzędziowe do wyboru z szufladami o wysuwie: ponad 80 % lub o wysuwie 100 % Nośność szuflad 100 kg przy równomiernym rozłożeniu obciążenia, z możliwością konfiguracji przestrzeni do układania Korpus malowany RAL 7035, fronty szuflad RAL 5010, inne kolory na zapytanie klienta Model B Model S

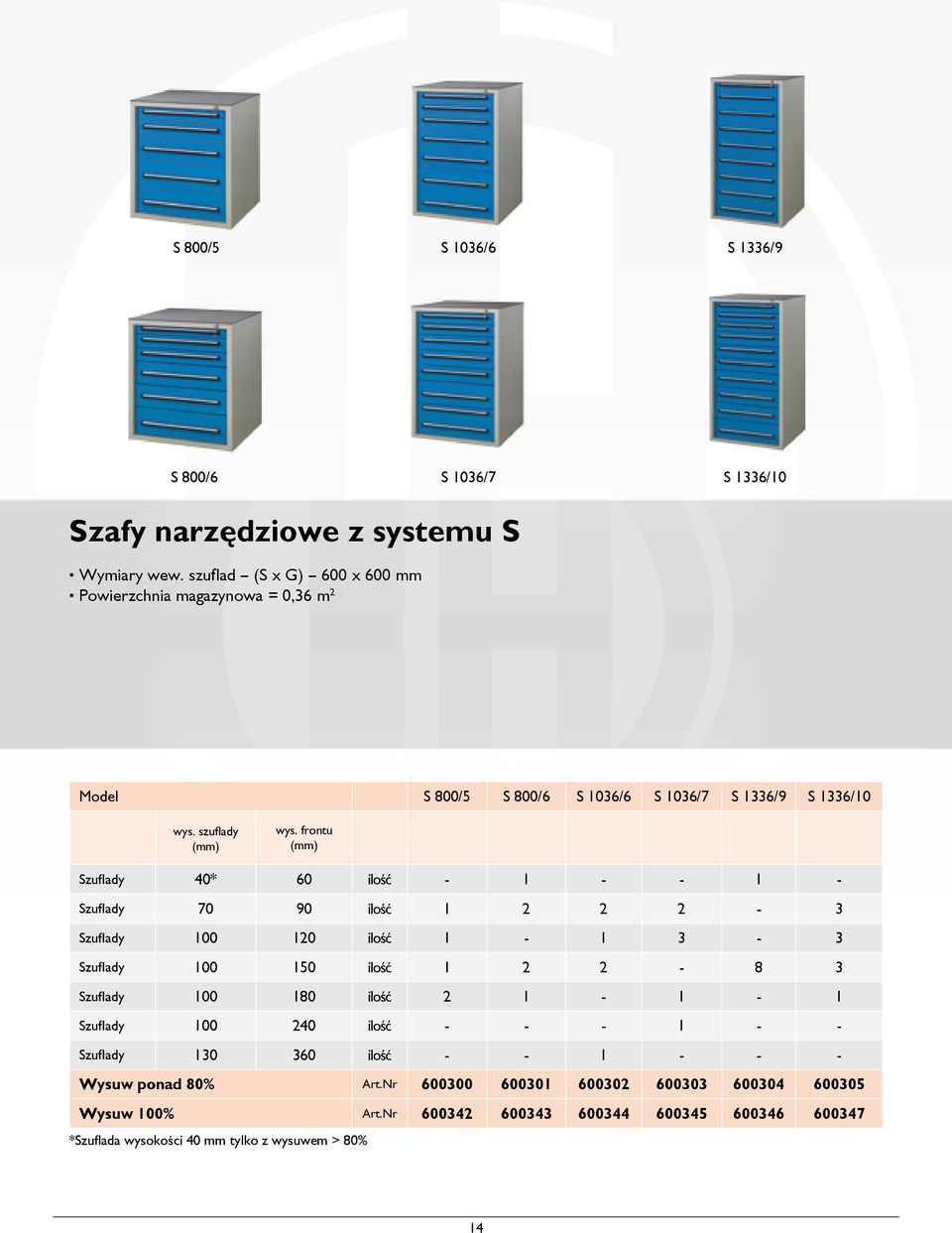

15 S 800/5 S 1036/6 S 1336/9 S 800/6 S 1036/7 S 1336/10 Szafy narzędziowe z systemu S Wymiary wew. szuflad (S x G) 600 x 600 mm Powierzchnia magazynowa = 0,36 m 2 Model S 800/5 S 800/6 S 1036/6 S 1036/7 S 1336/9 S 1336/10 wys. szuflady (mm) wys. frontu (mm) Szuflady 40* 60 ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Wysuw ponad 80% Art.Nr Wysuw 100% Art.Nr *Szuflada wysokości 40 mm tylko z wysuwem > 80% 14

16 B 800/5 B 1036/6 B 1336/9 B 800/6 B 1036/7 B 1336/10 Szafy narzędziowe z systemu B Wymiary wew. szuflad (S x G) x 600 mm Powierzchnia magazynowa = 0,54 m 2 Model B 800/5 B 800/6 B 1036/6 B 1036/7 B 1336/9 B 1336/10 wys. szuflady (mm) wys. frontu (mm) Szuflady 40* 60 ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Szuflady ilość Wysuw ponad 80% Art.Nr Wysuw 100% Art.Nr *Szuflada wysokości 40 mm tylko z wysuwem > 80% 15

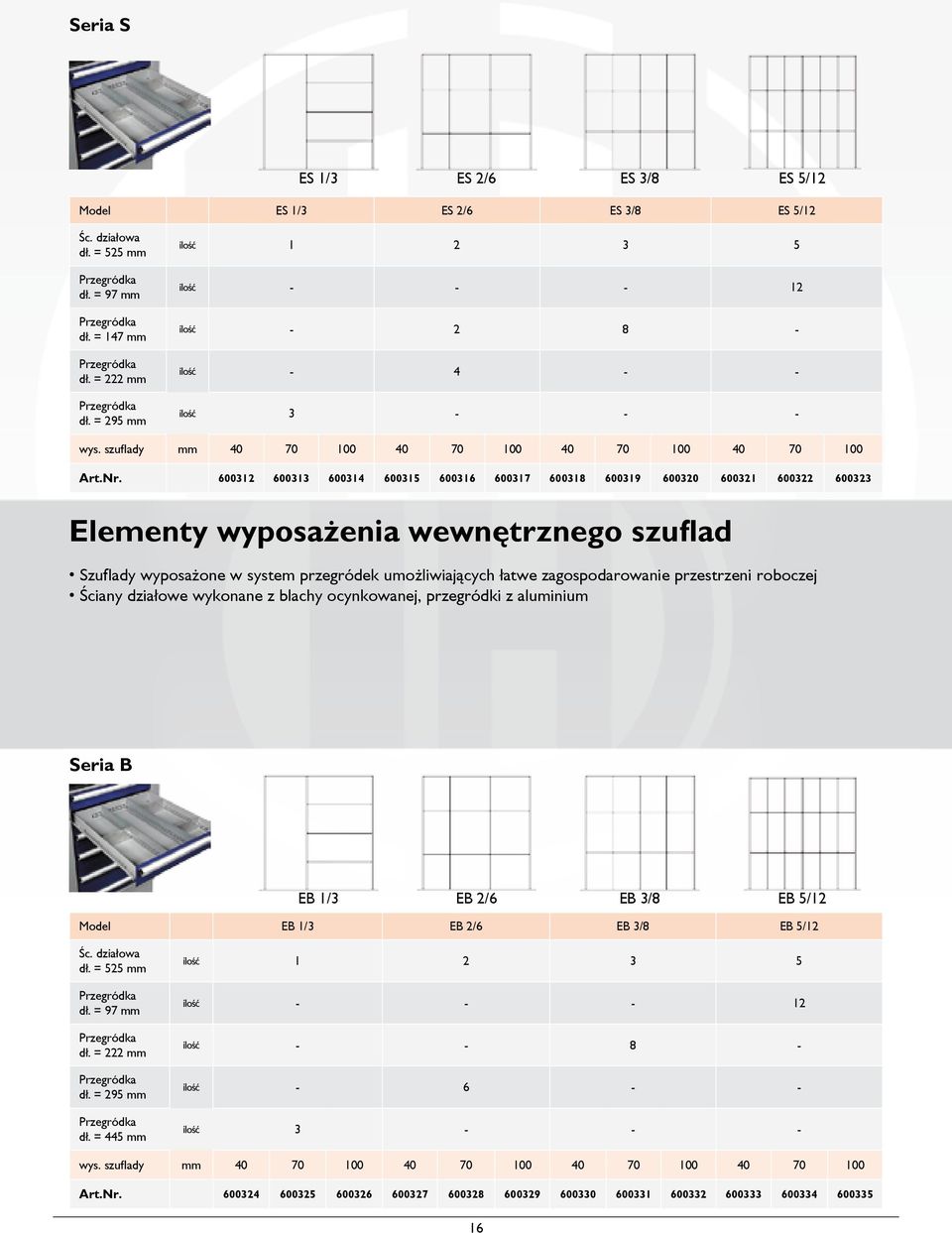

17 Seria S ES 1/3 ES 2/6 ES 3/8 ES 5/12 Model ES 1/3 ES 2/6 ES 3/8 ES 5/12 Śc. działowa dł. = 525 mm Przegródka dł. = 97 mm Przegródka dł. = 147 mm Przegródka dł. = 222 mm Przegródka dł. = 295 mm ilość ilość ilość ilość ilość wys. szuflady mm Elementy wyposażenia wewnętrznego szuflad Szuflady wyposażone w system przegródek umożliwiających łatwe zagospodarowanie przestrzeni roboczej Ściany działowe wykonane z blachy ocynkowanej, przegródki z aluminium Seria B EB 1/3 EB 2/6 EB 3/8 EB 5/12 Model EB 1/3 EB 2/6 EB 3/8 EB 5/12 Śc. działowa dł. = 525 mm Przegródka dł. = 97 mm Przegródka dł. = 222 mm Przegródka dł. = 295 mm Przegródka dł. = 445 mm ilość ilość ilość ilość ilość wys. szuflady mm

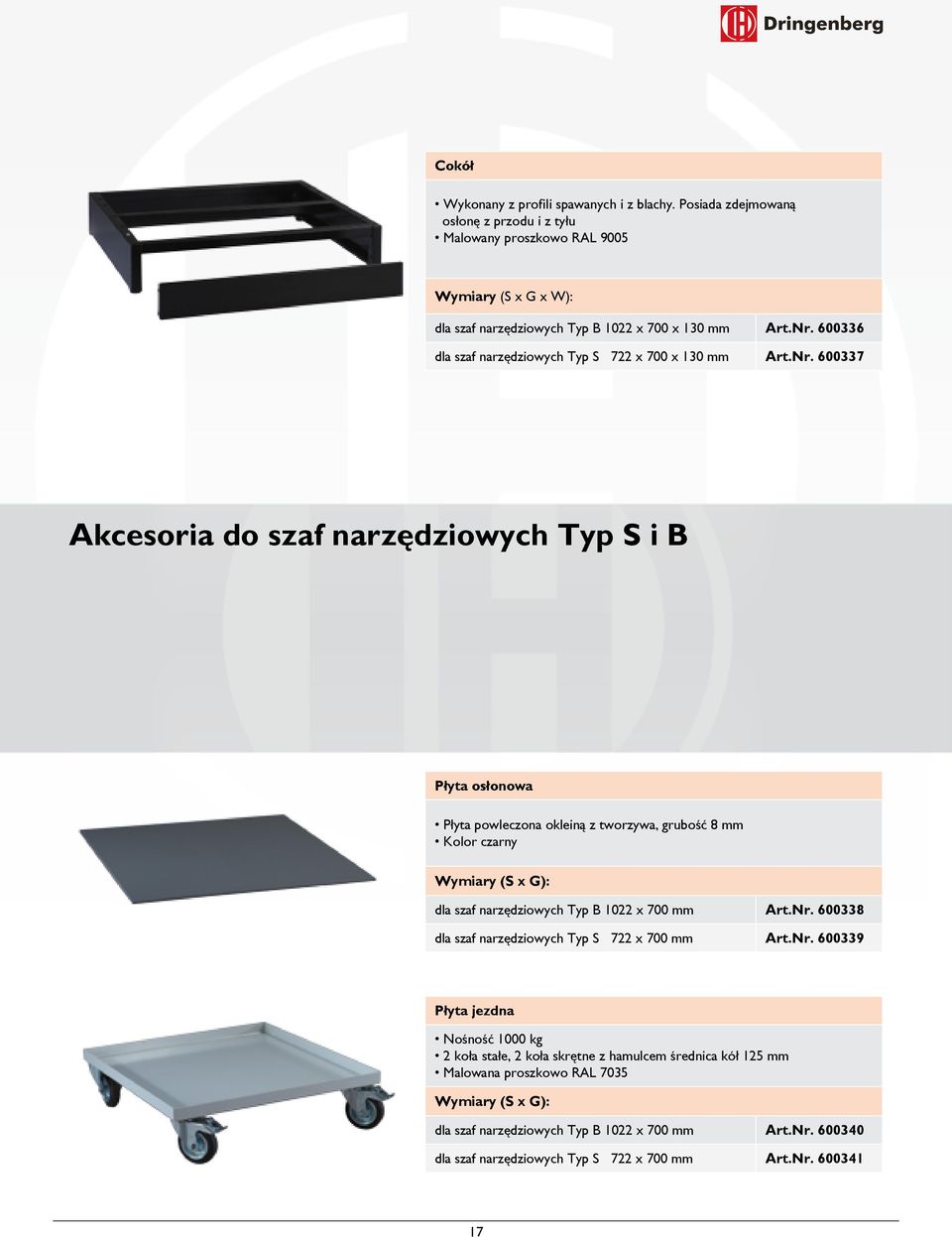

18 Cokół Wykonany z profili spawanych i z blachy. Posiada zdejmowaną osłonę z przodu i z tyłu Malowany proszkowo RAL 9005 Wymiary (S x G x W): dla szaf narzędziowych Typ B 1022 x 700 x 130 mm dla szaf narzędziowych Typ S 722 x 700 x 130 mm Akcesoria do szaf narzędziowych Typ S i B Płyta osłonowa Płyta powleczona okleiną z tworzywa, grubość 8 mm Kolor czarny Wymiary (S x G): dla szaf narzędziowych Typ B 1022 x 700 mm dla szaf narzędziowych Typ S 722 x 700 mm Płyta jezdna Nośność 1000 kg 2 koła stałe, 2 koła skrętne z hamulcem średnica kół 125 mm Malowana proszkowo RAL 7035 Wymiary (S x G): dla szaf narzędziowych Typ B 1022 x 700 mm dla szaf narzędziowych Typ S 722 x 700 mm

19 Wózki monterskie WG UBS Wykonanie z kątowników stalowych spawanych lub jako korpus szufladowy ustawiony na płycie jezdnej Centralny system zamknięcia pozwala otworzyć tylko jedną szufladę Szuflady o wysuwie 80%, nośność 100 kg przy równomiernym rozłożeniu obciążenia z możliwością konfiguracji przestrzeni do układania Gryfy z tworzywa z miejscem do opisywania Wymiary zewnętrzne (W x S x G) 790 x 572 x 600 mm Wymiary wewnętrzne szuflady (S x G) 450 x 525 mm Wózek wyposażony w 2 kółka skrętne z blokadą i 2 kółka stałe o średnicy 100 mm Nośność 400 kg Model 1 WG UBS 380/2 18

20 WG UBS 380/3 WG UBS 380/4 WG UBS 670/4 Nośność każdego z poziomów 100 kg Dla ułatwienia prowadzenia wózek wyposażony jest w dwie przykręcane rękojeści Wózkiem monterskim można wjeżdżać pod stoły warsztatowe o wysokości 800 mm Poziomy zabezpieczone gumą ryflowaną Całość lakierowana proszkowo: korpus RAL 7035, fronty szuflad RAL 5010, inne kolory na zapytanie klienta WS* WFS** Model mm MODEL 1 WG UBS 380/2 WG UBS 380/3 WG UBS 380/ ilość ilość ilość ilość ilość Półka ilość WG UBS 670/ * WS - Wysokość szuflad ** WFS - Wysokość frontów szuflad 19

21 Krzesło stalowe na 3-nogach Taboret Stołek z reg. wysokością siedziska Krzesło stalowe na 4-nogach Taboret z poprzeczką Krzesło z regulacją wysokości siedziska z oparciem Krzesła i stołki Wykonanie: konstrukcja wykonana z profili otwartych tłoczonych siedzisko wykonane z drewna bukowego o średnicy 350 mm lakierowane podstawa lakierowana proszkowo, kolor RAL 7021 Model Wysokość (mm) Krzesło stalowe na 3-nogach Krzesło stalowe na 4-nogach Taboret Taboret z poprzeczką Stołek z regulacją wysokości siedziska Regulowana wysokość poprzez system wew. trzpieni gwintowanych Wysokość: mm Krzesło z regulacją wysokości siedziska z oparciem Regulowana wysokość poprzez system wew. trzpieni gwintowanych Wysokość: mm

22 Montażowy wagon narzędziowy zbudowany jest z wagonu i korpusu górnego Wagon (W x S x G) 745 x 620 x 490 mm wyposażony jest: 1 półka 1 szuflada 4 koła (2 z blokadą) Korpus górny dostępny w 2 rozmiarach (WxSxG): Korpus duży (W x S x G) 890 x 620 x 490 mm Korpus mały (W x S x G) 890 x 620 x 250 mm Jednakowy kod klucza dla zamka w drzwiach i szufladzie W komplecie śruby do montażu Wagon dostarczany bez narzędzi Komplet haków 76 szt. Korpus duży RAL Korpus mały RAL inne kolory na zapytanie klienta Montażowy wagon narzędziowy Montażowy wagon narzędziowy został zaprojektowany z myślą o szybkim, łatwym i komfortowym magazynowaniu narzędzi z możliwością przewożenia ich w dowolne miejsce Korpus wykonany z blachy perforowanej daje możliwość dowolnej konfiguracji i usytuowania narzędzi wg potrzeb klienta Haki montowane wtykowo w otworach korpusu i drzwi pozwalają na magazynowanie różnych rodzajów narzędzi Wagon przeznaczony jest do samodzielnego montażu przez klienta (korpus górny dostarczany jest w całości) Korpus górny: Posiada możliwość zawieszenia na ścianie W komplecie 76 haków Korpus dostępny w 2 wymiarach (W x S x G): 890 x 620 x 490 mm, RAL x 620 x 250 mm, RAL inne kolory na zapytanie klienta Półka do wagonu składana na zawiasach o wymiarach (S x G) 470 x 470 mm Montowana jest na hakach wtykowych Półka zabezpieczona jest gumą ryflowaną Malowana proszkowo RAL

23 Płyta perfo. 950 x 450 mm Listwa rozmiar Płyta perfo. 950 x 950 mm Listwa rozmiar Wózek 1. Montażowy wózek narzędziowy Montażowy wózek narzędziowy zbudowany jest: płyta jezdna (S x G) 950 x 500 mm, z 4 kołami (2 z blokadą) profile nośne pionowe z rączkami do przewożenia (L/P) malowany proszkowo RAL 7042 Wózek (W x S x G) 1100 x 950 x 500 mm Narzędziowy system Perfo Przeznaczony jest do łatwego i estetycznego magazynowania narzędzi z możliwością przetransportowania ich w dowolne potrzebne miejsce Przemyślana konstrukcja z płyt perforowanych oraz pakietowa dostawa do klienta pozwala na dowolne konfigurowanie wyglądu wózka System przeznaczony do montażu przez klienta 2. Płyty perforowane w komplecie znajduje się 25 haków również do monatażu na ścianę inne kolory na zapytanie klienta Wymiary (S x W) Kolor 950 x 950 mm RAL RAL Płyta perforowana 950 x 450 mm 2.1 Płyta perforowana 950 x 950 mm 950 x 450 mm RAL RAL Listwy do zawieszania skrzynek SLK Listwa rozmiar 4 Listwa rozmiar 5 Opis il. skrzynek Listwa rozmiar 5 8 czerw Listwa rozmiar 4 8 czerw Pozostałe akcesoria dla płyt perforowanych na stronie 30 22

24 Haki do płyt perforowanych Opis Komplet Zdjęcie Komplet Hak z tworzywa L= 30 mm 25 szt. 10 szt. Hak metalowy L= 30 mm 4 szt. - Hak metalowy L= 50 mm 6 szt. - Uchwyt zaciskowy 5-15 mm 10 szt. 15 szt. Uchwyt zaciskowy mm 10 szt. - Kuwetka prostokątna z tworzywa 2 szt. - Hak metalowy okrągły 1 szt. - Wspornik wtykowy 3/8-1/2 10 szt. - Hak owalny 4 szt. - Pojemnik okrągły z tworzywa 2 szt. - Pojemnik owalny z tworzywa 2 szt. - 23

25 Modułowy system do zabudowy miejsca pracy Modułowa konstrukcja systemu pozwala w bardzo elastyczny sposób konfigurować miejsce pracy w zależności od potrzeb. Możliwe jest indywidualne stworzenie ergonomicznego stanowiska w szerokim zakresie prac produkcyjnych, montażowych, projektowych czy logistycznych. Szeroka gama akcesoriów pozwala na rozbudowywanie lub przebudowanie stanowiska w każdej chwili. 6 Wspornik na akcesoria Półka 4 3 Łącznik poprzeczny Uchwyt uniwersalny 11 2 Płyta perforowana Listwa wisząca do SLK Podpora pośrednia Listwa z przyłączami elektrycznymi Ramię obrotowe Stojak stołowy Stopa podblatowa stała Ściana tylna duża 24

26 14.3 Stopa podblatowa z mechanicznym ustawianiem wysokości 15.1 Poprzeczka stołu Uchwyty magnetyczne 10 Ściana tylna mała 15.3 Stopa podblatowa regulowana Narożnik Płyta narożna 90 Narożnik Płyta narożna

27 8.3 Moduł na segregatory Listwa wisząca do SLK Półka 1.4 Profil nośny wolnostojący Szafka z płytą perforowaną Profil ścienny 13 Szafka z roletą 26

28 1. Profile konstrukcyjne 1.1 Stojak stołowy 1.2 Narożnik Narożnik Profil nośny wolnostojący 1.5 Profil ścienny 1.6 Podpora pośrednia Nr Opis 1.1 Stojak stołowy Długość Narożnik Narożnik Profil nośny Profil ścienny* Podpora pośrednia** * - w komplecie z profilem ściennym są 2 wsporniki 1.6** - podpora pośrednia może być montowana tylko pomiędzy łącznikami poprzecznymi

29 2. Płyta perforowana Wysokość (mm) Szerokość (mm) Wymiary dla stołu 2000 mm 1500 Wymiary dla stołu 1500 mm 3. Łącznik poprzeczny Długość (mm) Półka Jednakowa konstrukcja półki = dwie możliwości montażu. Po obróceniu półki można ją zamontować pod kątem, co umożliwia bezpieczne ułożenie skrzynek magazynowych Głębokość (mm) Szerokość (mm)

30 5. Listwa z przyłączami elektrycznymi Przyłącza Długość (mm) x 230V + 1 x powietrze x 230V / 1 x 400V / 1 x powietrze Listwa z przyłączami elektrycznymi 2 x 230V i przyłącze powietrzne lub 1 x 230 V, 1 x 400 V i 1 x przyłącze powietrzne. Inna konfiguracja listwy na zapytanie klienta. 6. Wspornik na akcesoria 6.0 Lampa 6.2 Wspornik z szyną narzędziową i lampą Wspornik z szyną narzędziową 6.1 Zdj. Nazwa Długość (mm) wspornik szyna narzędziowa lampa wózek duży wózek mały Wózek duży 6.4 Wózek mały 29

31 7. Listwa do zawieszania skrzynek (SLK) Długość (mm) SLK Rozmiar 4 SLK Rozmiar Wymiary dla stołu 2000 mm 1500 Wymiary dla stołu 1500 mm 8. Akcesoria do płyty perforowanej 8.1 Półka 8.2 Listwa wisząca do SLK 8.3 Moduł na segregatory Zdjęcie Opis Wymiar (mm) 8.1 Półka mała 400 x Półka duża 810 x Listwa wisząca do SLK rozmiar Listwa wisząca do SLK rozmiar Moduł na segregatory Szerokość

32 9. Ramię obrotowe Uniwersalne ramię przeznaczone do zamocowania akcesoriów Zdjęcie Oznaczenie 9.1 Półka zabezpieczona gumą ryflowaną Wspornik monitora Wspornik monitora i klawiatury Wspornik komputera Akcesoria do ramienia obrotowego 9.1 Półka zabezpieczona gumą ryflowaną 9.2 Wspornik monitora 9.3 Wspornik monitora i klawiatury 9.4 Wspornik komputera 9.5 Półka 9.1 zastosowana jest także do walizki SK 1 i SK 2 SK 1 SK 2 Zdj. Model SK 1 SK 2 Wymiary S x W x G (mm) 448 x 66 x x 133 x 320 Masa kg 3,4 5,6 Pudełka W x S x G (mm) Szt. / walizkę Szt. / walizkę 9.5 czerwone 56 x 63 x żółte 108 x 63 x niebieskie 108 x 63 x zielone 162 x 63 x

33 10. Listwa magnetyczna Komplet 8 Sztuk Ø 25 mm Wspornik uniwersalny Wspornik uniwersalny Szafka z płytą perforowaną Wymiary (mm) Oznaczenie Szerokość Głębokość Wysokość Szafka z płytą perforowaną Szafka może być zamontowana także na ścianie lub na blacie drewnianym stołu 13. Szafka z roletą i z płytą perforowaną Wymiary (mm) Oznaczenie Szerokość Głębokość Wysokość Szafka z roletą Szafka może być zamontowana także na ścianie lub na blacie drewnianym stołu 32

34 14. Stopy podblatowe 14.1 Stała wyskość 14.2 Regulacja wysokości kontrowana śrubami 14.3 Mechaniczna regulacja wysokości Zdjęcie Oznaczenie 14.1 Stała wysokość Regulacja wysokości co 25 mm Mechaniczna regulacja Ściana tylna i poprzeczka do stołów roboczych Ściana tylna i poprzeczka dodatkowo stabilizują stół roboczy Poprzeczka 15.2 Ściana tylna duża 15.3 Ściana tylna mała Zdjęcie Oznaczenie Poprzeczka Ściana tylna duża H = 600 mm* Ściana tylna mała H = 300 mm* * Nie mogą być montowane do stóp podblatowych z mechaniczną regulacją wysokości 33

35 16. Blat roboczy stołu 16.1 Blat narożny Blat narożny Zdjęcie Opis Blat bukowy jednolity Blat Multiplex 16.1 Blat narożny Blat narożny Standardowe blaty jak na stronie 7 Skrzynki magazynowe (SLK) Wykonane z polietylenu przystosowane do układania w stosy 5 rozmiarów w standardowych kolorach Odporne na smary i oleje Odporne na temperaturę od -20 do +100 Odporne na uderzenia 700 Wymiary zewnętrzne wewnętrzne (mm) (mm) Rozmiar L1/L2 B1 H1 L3 B2 H2 czerwony niebieski zielony żółty szary 1 489/ / / / /

36 Model 1 Model 2 Model 3 Stojak stołowy warsztatowy Stojak wyposażony w skrzynki z tworzywa sztucznego, rozmieszczonymi wg kolorów, Zbudowany jest z blachy stalowej ocynkowanej do samodzielnego montażu Model Model 1 Model 2 Model 3 wysokość Wymiary (mm) zewnętrzne szerokość (mm) czerwone Skrzynka rozmiar 3 ilość zielone 3 niebieskie Skrzynka rozmiar 4 ilość - 5 zielonych, 5 żółtych 10 czerwonych - Skrzynka rozmiar 5 ilość 5 żółtych 5 niebieskich, 5 czerwonych zielonych Nośność całkowita (kg) Masa (kg)

37 Regał ze skrzynkami magazynowymi (SLK) Regały doskonale nadają się do magazynowania drobnych części lub normaliów Konstrukcja wykonana z profili otwartych stalowych ocynkowanych Regał przeznaczony do samodzielnego montażu Regał wolnostojący Model SR 1 Wysokość mm 1125 Szerokość mm 1055 SLK Rozmiar 1 ilość - Rozmiar 2 ilość 48 niebieskich Rozmiar 3 ilość 108 czerwonych SR 1 36

38 Regały ścienne WR 1 WR 2 WR 3 WR 4 WR 5 Model WR 1 WR 2 WR 3 WR 4 WR Wysokość mm Szerokość mm SLK Rozmiar 2 ilość niebieskich - Rozmiar 3 ilość - 18 żółtych 24 niebieskie 24 niebieskie 24 zielone 30 niebieskich Rozmiar 4 ilość 90 czerwonych - 54 czerwone 45 czerwonych 63 żółte Regały jezdne 2 rolki stałe, 2 rolki skrętne Nośność 300 kg FR 1 FR 2 Model FR 1 FR 2 Wysokość mm Szerokość mm Głębokość mm SLK Rozmiar 2 ilość - 16 niebieskich Rozmiar 3 ilość 36 żółtych / 48 niebieskich 48 zielonych Rozmiar 4 ilość - 90 czerwone

39 Szafy regałowe Korpus szafy z blachy stalowej, zgrzewany i spawany Drzwi skrzydłowe wzmocnione z zamkiem ryglującym Model 1, 2, 3 posiadają półki ocynkowane z regulacją wysokości, obciążenie 40 kg Model 4 z 3 szufladami na szynach kulkowych 100% wysuw, wysokość szuflady 70 mm, wysokość frontu szuflady 90 mm, półki malowane proszkowo, obciążenie półek i szuflad 40 kg (przy równomiernie rozłożonym ciężarze) Dla modelu 4 obciążenie drzwi 20 kg Kolory skrzynek jak na zdjęciu Korpus malowany standardowo RAL 7035, Drzwi RAL 5010, inne kolory na zapytanie klienta Model - 1 Model

40 Model - 3 Model - 4 Model Wysokość mm Szerokość mm Głębokość mm Półki ilość x 250 mm 2 x 350 mm SLK rozmiar 2 ilość SLK rozmiar 3 ilość SLK rozmiar 4 ilość SLK rozmiar 5 ilość Szuflady ilość Masa kg

41 Model - FLS 1 Model - FLS 2 Model - FLS 3 Model FLS 1 FLS 2 FLS 3 Wymiary (W x S x G) mm 1030 x 1000 x x 1000 x x 1000 x 500 Półka ilość Szuflada ilość Masa kg Ściana działowa ilość Szafy narzędziowe Korpus szafy z blachy stalowej, zgrzewany i spawany Drzwi skrzydłowe wzmocnione z zamkiem ryglującym Szuflady na szynach kulkowych 100% wysuw, nośność 50 kg przy równomiernie rozłożonym obciążeniu, regulacja wysokości szuflad co 30 mm, wymiary wew. szuflady (S x G) 400 x 395 mm lub 900 x 395 mm FLC 1 bez szuflad, półki z regulacją wysokości co 180 mm Półka z regulacją wysokości, nośność 60 kg (przy równomiernie rozłożonym obciążeniu) Szafy FLC 2, 3, 4 z obrzeżem zabezpieczającym i półką ocynkowaną, wymiary wew. szuflady (S x G) 384 x 444 mm, Lakierowana proszkowo RAL 7035 / RAL 5010, inne kolory na zapytanie klienta Model - FLC 1 Model - FLC 2 Model - FLC 3 Model - FLC 4 Model FLC 1 FLC 2 FLC 3 FLC 4 Wymiary (W x S x G) mm 1950 x 950 x x 1000 x x 1000 x x 500 x 500 Półka ilość 4 2, ocynkowana 4, ocynkowana 2, ocynkowana Szuflada ilość Masa kg Ściana działowa ilość

42 Moduł 1 Moduł 2 Moduł 3 Moduł 4 Modułowy system regałowy Przeznaczony jest do samodzielnego montażu, regał składa się ze ścian bocznych, ściany tylnej, ściany górnej i dolnej oraz półki pośredniej z możliwością montażu zamka. Całość wykonana z blachy stalowej malowanej proszkowo. Wymiary (W x S x G) 2000 x 1000 x 560 mm Regał podstawowy 1,2,3,4 może być dowolnie przedłużony poprzez regały do rozbudowy Ściany bocznej z otworami do zawieszania szuflad i półek Półki (S x G) 895 x 505 posadowione na kątownikach, które można montować na dowolnej wysokości Nośność półki 75 kg przy równomiernie rozłożonym obciążeniu. Półka pośrednia z zamkiem i dwoma kluczami Szuflada z prowadnicą telskopową z zabezpieczeniem wysuwu pozwalającym otworzyć tylko jedną szufladę Nośność 75 kg przy równomiernie rozłożonym obciążeniu. Szuflady wysokości 90 i 180 mm i wymiarach wew. (S x G) 840 x 480 mm Do wyboru drzwi pełne stalowe lub przeszklone z Plexiglass (grubość 4 mm plexiglass) z zamkiem i dwoma kluczami Dostawa: pojedyncze części z dołączoną instrukcją montażu Lakierowane proszkowo RAL 7035 / RAL Inne kolory na zapytanie klienta * Regał modułowy narożny na zapytanie klienta Moduł 1 Moduł 2 Moduł 3 Moduł 4 do wyboru drzwi pełne stalowe lub drzwi przeszklone z plexiglas 1 półka pośrednia 2 półki z możliwością montażu na dowolnej wysokości Regał podstawowy Regał do rozbudowy półka pośrednia 2 półki z możliwością montażu na dowolnej wysokości Regał podstawowy Regał do rozbudowy do wyboru drzwi pełne stalowe lub drzwi przeszklone z plexiglas 1 półka z możliwością montażu na dowolnej wysokości 1 półka pośrednia z zamkiem 2 szuflady wysokość frontu 90 mm 4 szuflady wysokość frontu 180 mm Regał podstawowy Regał do rozbudowy półka z możliwością montażu na dowolnej wysokości 1 półka pośrednia z zamkiem 2 szuflady wysokość frontu 90 mm 4 szuflady wysokość frontu 180 mm Regał podstawowy Regał do rozbudowy Dod.koszt za drzwi przeszklonymi Dod.koszt za drzwi przeszklonymi - Dod.koszt za drzwi przeszklonymi Dod.koszt za drzwi przeszklonymi - Dodatkowa półka Dodatkowa półka Dodatkowa półka Dodatkowa półka

43 PC - Szafa Standard jezdna PC - Szafa Standard wolnostojąca Stabilna konstrukcja z blachy stal. z zamykanymi drzwiami skrzydłowymi Wymiar dostosowany do monitora płaskiego 19 cali Półka z przykryciem i podparciem na klawiaturę Z prawej strony wysuwana półka na myszkę komputerową 3 półki z regulacją wysokości Lakierowana proszkowo: korpus RAL 7035, drzwi RAL 5010, inne kolory na zapytanie klienta PC-Szafa Standard Wymiary (W x S x G) mm 1750 x 550 x 750 Wolnostojąca Jezdna Szafy komputerowe Możliwość bezpiecznego przechowywania monitorów płaskich, komputerów, drukarek czy skanerów Zabudowane poczwórne gniazdo (230 V) z wyłącznikiem oraz przewód łączący o długości 1,5 m Wbudowany wentylator zapewniający dodatkową wentylację podłączonych urządzeń Szafała modułowa z cokołem Korpus na monitor Szafa modułowa jezdna Korpus na monitor Korpus na monitor płaski ma możliwość ustawienia go na stołach i szafkach jako samodzielna konstrukcja Stabilna konstrukcja z blachy stalowej Drzwi przeszklone Plexiglass z zamkiem zabezpieczającym W ścianie tylnej otwory wentylacyjne i przelotka na kabel zasilający Lakierowany proszkowo: korpus RAL 7035, drzwi RAL 5010, inne kolory na zapytanie klienta Wymiary (W x S x G) mm Zewnętrzne 690 x 722 x 320 Wewnętrzne 480 x 720 x Szafa modułowa Stabilna konstrukcja z drzwiami skrzydłowymi Dostępne dwie szerokości (722 i 1022 mm) W ścianie tylnej i górnej przeprowadzone kable zasilające Lakierowane proszkowo: korpus RAL 7035, drzwi RAL 5010, inne kolory na zapytanie klienta (W x S x G) mm 1036 x 722 x x 1022 x 553 na cokole samojezdna Ściana działowa 1 Półka (S x G): 700 x 485 mm Nośność 40 kg Ustawiana na cokole 1 Półka (S x G): 700 x 485 mm Nośność 40 kg Ustawiana na cokole 42

44 WD Masa: 48 kg Dwa uchwyty z tworzywa Ściana boczna perforowana Model WDH Masa: 49 kg Uchwyt długi do przewożenia Ściana boczna perforowana Szuflady z systemem ryglującym Wagon narzędziowy Typ WD 2 koła stałe Ø165 mm, 2 koła skrętne Ø100 mm (1 z blokadą) Nośność 210 kg Wymiary (W x S x G) 930 x 630 x 410 mm 7 Szuflad, 5 x Wysokość 65 mm, 2 x Wysokość 140 mm Wymiary wewnętrzne szuflad (S x G) 482 x Centralny system zamknięcia Model WD z dwoma uchwytami z tworzywa bez systemu ryglowania szuflad Model WDH z długim uchwytem do przewożenia z systemem ryglowania szuflad Wagon narzędziowy Ściana górna zabezpieczona od zewnątrz gumą ryflowaną Nośność szuflad 25 kg, 100 % wysuw Centralny system zamknięcia szuflad Lakierowany proszkowo: korpus RAL 7042, szuflady RAL 5010, inne kolory na zapytanie klienta Dodatkowo wagony Model WDH i WPH: 1. Szuflady z systemem ryglującym zabezpieczone są przed otwarciem w czasie jazdy wagonu 2. Ściany boczne posiadają perforację dostosowaną do haków jak w wózku montażowym narzędziowym na stronie 23 Masa: 52 kg WP Dwa uchwyty z tworzywa Model WPH Masa: 53 kg Uchwyt długi do przewożenia Ściana boczna perforowana Szuflady z systemem regulacji Wagon narzędziowy Typ WP Wagon narzędziowy Typ WPH 2 koła stałe Ø100 mm, 2 skrętne Ø100 mm (1 z blokadą) Nośność 210 kg Wymiar (W x S x G): 850 x 695 x 430 mm 6 Szuflad, 4 x Wys. 65 mm, 1 x Wys. 95 mm, 1 x Wys. 210 mm Wymiary wewnętrzne szuflad (S x G) 555 x 345 mm Ściana boczna perforowana dostosowana do haków jak w systemie Perfo Centralny system zamknięcia Szuflady z systemem ryglującym WPH Wysuw szuflad 100 % 43

45 Moduł Basis 1 Moduł Basis 1 Wymiary (W x S x G) 1135x 1112 x 382 mm Masa 46,3 kg Półka otwarta 2 Przegródki Regał 7 SLK żółtych - rozmiar 3 Regał 5 SLK nieb. - rozmiar2 Regał 2 Przegródki Podstawa z blendą Art. Nr Moduł Basis 2 Moduł Basis 2 Wymiary (W x S x G) 940 x 1112 x 382 mm Masa 48,5 kg Półka otwarta 2 Przegródki Regał 7 SLK żółtych - rozmiar 3 Regał z klapą Regał 2 Przegródki Podstawa z klapą Art. Nr Moduły blokowe montażowe moduły przeznaczone są do zabudowy samochodów serwisowych ułatwiają przewożenie wszelkiego rodzaju narzędzi niezbędnych podczas naprawy stabilna spawana konstrukcja z blachy stalowej malowane proszkowo co zapewnia doskonałe zabezpieczenie antykorozyjne Citroën: Berlingo, Jumpy, Jumper Fiat: Scudo, Ducato Ford: Transit Iveco: New Daily Mercedes Benz: Vito, Sprinter Opel: Combo, Vivaro, Movano Peugeot: Partner, Expert, Boxer Renault: Master, Trafic Volkswagen: T4, T5, LT Kombi Kufer Wymiary (W x S x G) Masa Półka otwarta Korpus z szufladami Ko mbi korpus Podstawa z klapą Kombi Kufer 940 x 1112 x 382 mm 76,1 kg 2 przegródki 2 szuflady 180 mm 2 szuflady 90 mm, 2 x walizki Art. Nr Moduł Flexibel Moduł Flexibel extra Moduł Flexibel Flex. extra Wymiary (W x S x G) 940 x 1112 x 382 mm Masa 78,8 kg 94,7 kg Półka otwarta Korpus z szufladami Korpus z walizkami Podstawa z klapą Obrotowa podstawa do imadła 2 przegródki 4 szuflady 90 mm nie 4 walizki tak Art. Nr
