1 DEKRA Polska - Centrala tel. (022) , faks (022) Rzeczoznawca: Grzegorz Charko UWAGA: Ze względu na przeznaczenie dokumentu usunięto w nim wszelkie informacje dotyczące wartości pojazdu, cen wyposażenia, korekt, etc. Dane środka technicznego Dane ogólne Kategoria środka technicznego Rodzaj środka technicznego urządzenie kontrolno-pomiarowe Mikroprocesorowo sterowany chromatograf gazowy Wytwórca Model, Typ THERMO SCIENTIFIC GC FOCUS Numer fabryczny/identyfikacyjny Rok produkcji 2011 Parametry techniczne Opis techniczny elementów poniżej Wyposażenie Mikroprocesorowo sterowany chromatograf gazowy /wyposażony w : Pracujący w zakresie temperatur pieca od + 4 *C powyżej temperatury Otoczenia do 350 C - wymiary użytkowe pieca 22,5 x 22,5 x 14 cm (tj 7,1 litra) możliwość pracy z kolumnami zwijanymi na standardowych koszykach - przystosowany do pracy z kolumnami kapilarnymi od 0,05mm do 0,53mm i pakowanymi - przyrost temperatury od 0,1 do 120 C/mln w 7 zakresach (8 półek temperaturowych) - czas nagrzewania od 50 "C do 350 C w 4,5 minuty - czas schładzania z 350 C do 50 C w 4 minuty - panel sterujący wraz z kursorami do nastawiania parametrów - steruje piecem, dozownikiem, ukfarimni regulacji gazów, nastawami parametrów detektora, komunikacją z oprogramowaniem, - wbudowany system diagnostyczny - układ zabezpieczeń wg wymogów GLP - wymiary w cm : wysokość x szerokość x głębokość 43 x 35 x 51 Dozownik SSL (iplit/splitleis) pracujący w zakresie temperatur 50 do 375 C - kompletny z zaworkami, cyfrowym splitem EPC (DFFC) cyfrowy układ sterowania ciśnieniem i przepływem gazu nośnego do 1000 kpa - automatyczna kalibracja układu do dowolnej kolumny z zapamiętywaniem parametrów - automatyczny test szczelności układu strona 1

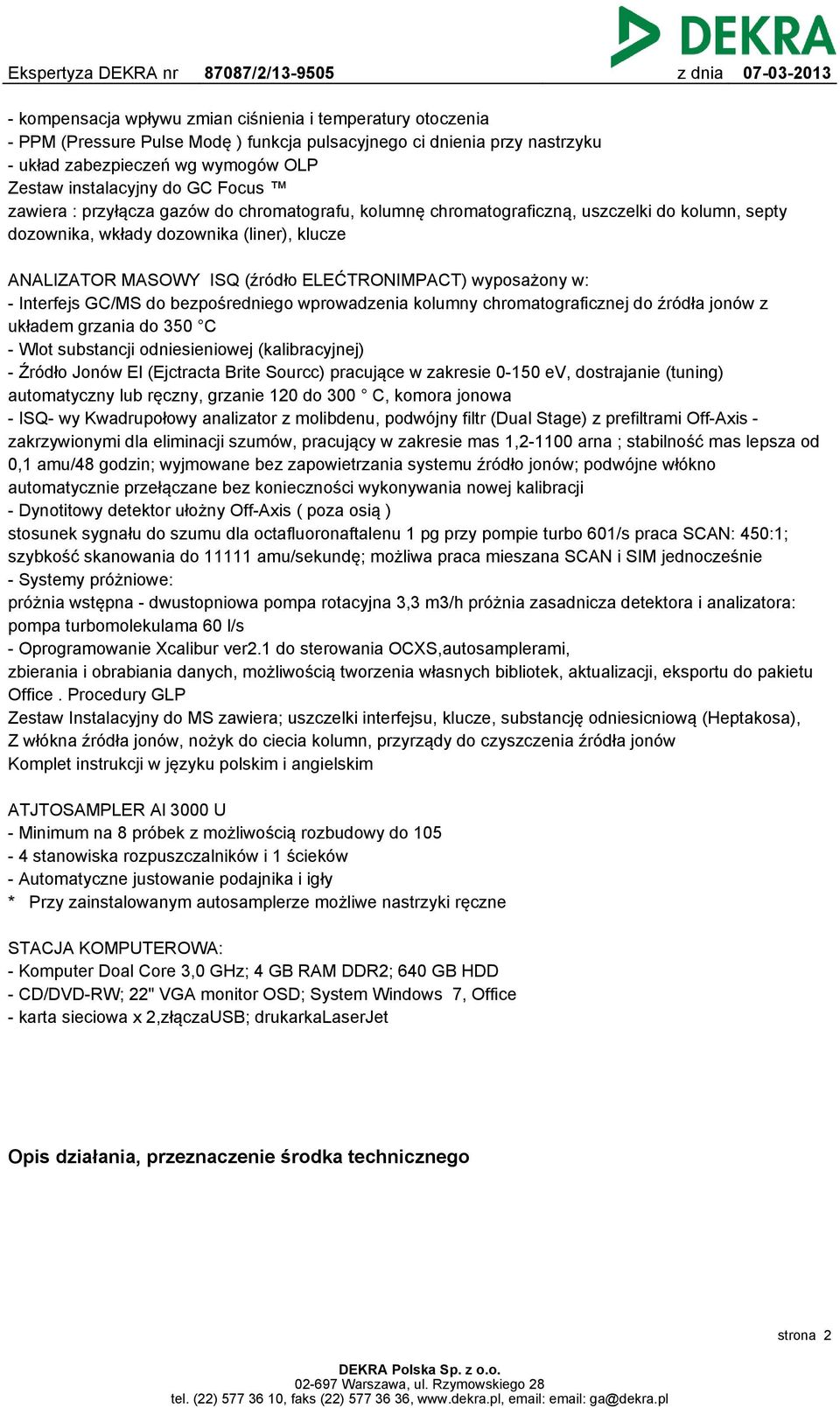

2 - kompensacja wpływu zmian ciśnienia i temperatury otoczenia - PPM (Pressure Pulse Modę ) funkcja pulsacyjnego ci dnienia przy nastrzyku - układ zabezpieczeń wg wymogów OLP Zestaw instalacyjny do GC Focus zawiera : przyłącza gazów do chromatografu, kolumnę chromatograficzną, uszczelki do kolumn, septy dozownika, wkłady dozownika (liner), klucze ANALIZATOR MASOWY ISQ (źródło ELEĆTRONIMPACT) wyposażony w: - Interfejs GC/MS do bezpośredniego wprowadzenia kolumny chromatograficznej do źródła jonów z układem grzania do 350 C - Wlot substancji odniesieniowej (kalibracyjnej) - Źródło Jonów El (Ejctracta Brite Sourcc) pracujące w zakresie ev, dostrajanie (tuning) automatyczny lub ręczny, grzanie 120 do 300 C, komora jonowa - ISQ- wy Kwadrupołowy analizator z molibdenu, podwójny filtr (Dual Stage) z prefiltrami Off-Axis zakrzywionymi dla eliminacji szumów, pracujący w zakresie mas 1, arna ; stabilność mas lepsza od 0,1 amu/48 godzin; wyjmowane bez zapowietrzania systemu źródło jonów; podwójne włókno automatycznie przełączane bez konieczności wykonywania nowej kalibracji - Dynotitowy detektor ułożny Off-Axis ( poza osią ) stosunek sygnału do szumu dla octafluoronaftalenu 1 pg przy pompie turbo 601/s praca SCAN: 450:1; szybkość skanowania do amu/sekundę; możliwa praca mieszana SCAN i SIM jednocześnie - Systemy próżniowe: próżnia wstępna - dwustopniowa pompa rotacyjna 3,3 m3/h próżnia zasadnicza detektora i analizatora: pompa turbomolekulama 60 l/s - Oprogramowanie Xcalibur ver2.1 do sterowania OCXS,autosamplerami, zbierania i obrabiania danych, możliwością tworzenia własnych bibliotek, aktualizacji, eksportu do pakietu Office. Procedury GLP Zestaw Instalacyjny do MS zawiera; uszczelki interfejsu, klucze, substancję odniesicniową (Heptakosa), Z włókna źródła jonów, nożyk do ciecia kolumn, przyrządy do czyszczenia źródła jonów Komplet instrukcji w języku polskim i angielskim ATJTOSAMPLER Al 3000 U - Minimum na 8 próbek z możliwością rozbudowy do stanowiska rozpuszczalników i 1 ścieków - Automatyczne justowanie podajnika i igły * Przy zainstalowanym autosamplerze możliwe nastrzyki ręczne STACJA KOMPUTEROWA: - Komputer Doal Core 3,0 GHz; 4 GB RAM DDR2; 640 GB HDD - CD/DVD-RW; 22" VGA monitor OSD; System Windows 7, Office - karta sieciowa x 2,złączaUSB; drukarkalaserjet Opis działania, przeznaczenie środka technicznego strona 2

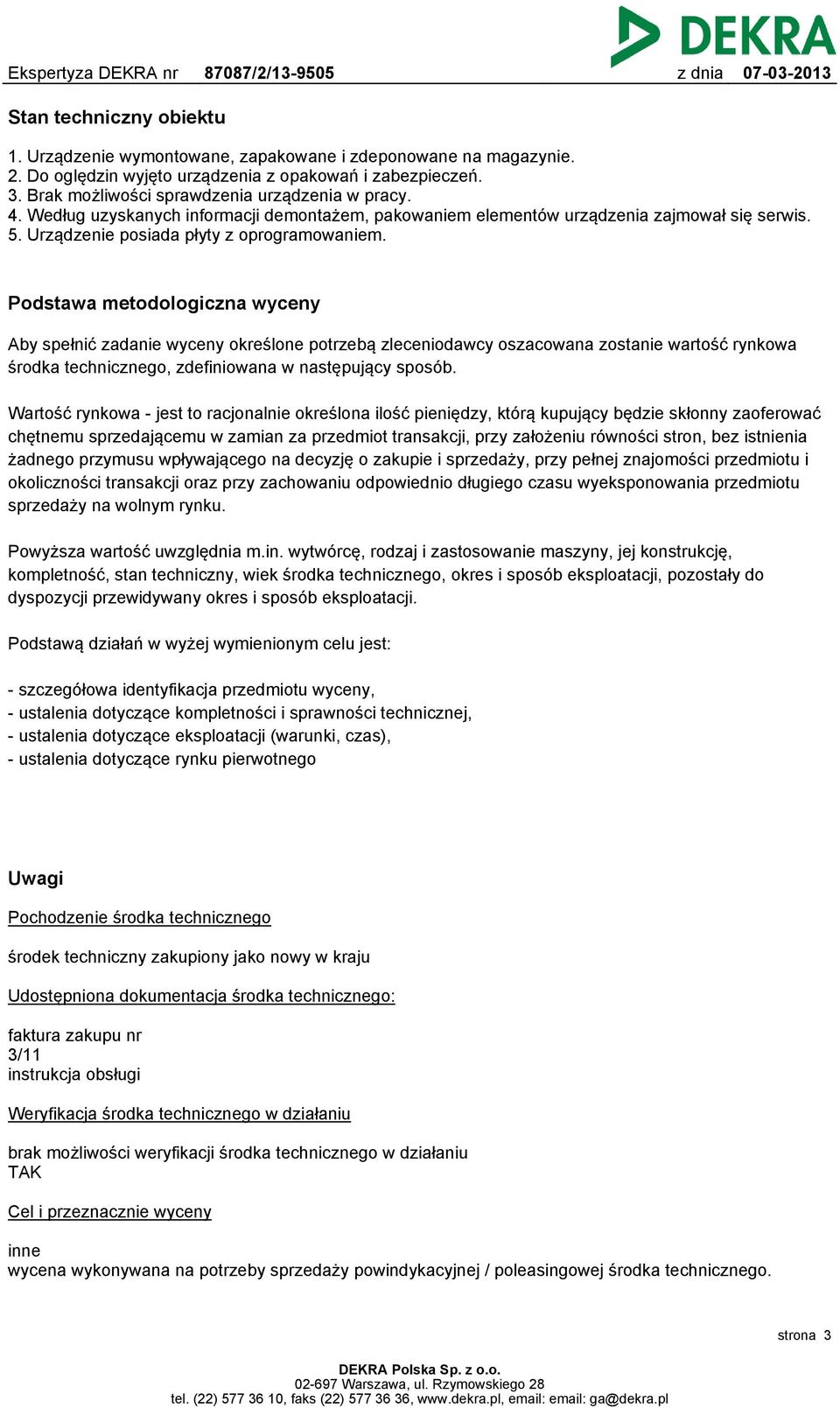

3 Stan techniczny obiektu 1. Urządzenie wymontowane, zapakowane i zdeponowane na magazynie. 2. Do oględzin wyjęto urządzenia z opakowań i zabezpieczeń. 3. Brak możliwości sprawdzenia urządzenia w pracy. 4. Według uzyskanych informacji demontażem, pakowaniem elementów urządzenia zajmował się serwis. 5. Urządzenie posiada płyty z oprogramowaniem. Podstawa metodologiczna wyceny Aby spełnić zadanie wyceny określone potrzebą zleceniodawcy oszacowana zostanie wartość rynkowa środka technicznego, zdefiniowana w następujący sposób. Wartość rynkowa - jest to racjonalnie określona ilość pieniędzy, którą kupujący będzie skłonny zaoferować chętnemu sprzedającemu w zamian za przedmiot transakcji, przy założeniu równości stron, bez istnienia żadnego przymusu wpływającego na decyzję o zakupie i sprzedaży, przy pełnej znajomości przedmiotu i okoliczności transakcji oraz przy zachowaniu odpowiednio długiego czasu wyeksponowania przedmiotu sprzedaży na wolnym rynku. Powyższa wartość uwzględnia m.in. wytwórcę, rodzaj i zastosowanie maszyny, jej konstrukcję, kompletność, stan techniczny, wiek środka technicznego, okres i sposób eksploatacji, pozostały do dyspozycji przewidywany okres i sposób eksploatacji. Podstawą działań w wyżej wymienionym celu jest: - szczegółowa identyfikacja przedmiotu wyceny, - ustalenia dotyczące kompletności i sprawności technicznej, - ustalenia dotyczące eksploatacji (warunki, czas), - ustalenia dotyczące rynku pierwotnego Uwagi Pochodzenie środka technicznego środek techniczny zakupiony jako nowy w kraju Udostępniona dokumentacja środka technicznego: faktura zakupu nr 3/11 instrukcja obsługi Weryfikacja środka technicznego w działaniu brak możliwości weryfikacji środka technicznego w działaniu TAK Cel i przeznacznie wyceny inne wycena wykonywana na potrzeby sprzedaży powindykacyjnej / poleasingowej środka technicznego. strona 3

4 Fotografie dokumentacji przedmiotu wyceny Wykonano fotografie udostępnionej dokumentacji obiektu Zastrzeżenie ograniczające - Nie badano poprawności i/lub budowy numerów identyfikacyjnych/seryjnych obiektu oraz nie weryfikowano prawdziwości danych obiektu. - Niniejsza wycena została sporządzona na podstawie oględzin wycenianego przedmiotu w warunkach występujących w miejscu jego udostępnienia. - Wycenę przeprowadzono w oparciu o dostarczoną dokumentację oraz badanie organoleptyczne wycenianego obiektu. Nie prowadzono badań diagnostycznych oraz weryfikacji warsztatowej przedmiotu wyceny. - Niniejsza wycena nie może być publikowana w całości w jakimkolwiek dokumencie bez zgody wykonawców i bez uzgodnienia z nimi formy i treści takiej publikacji. - Powyższa wycena nie jest ekspertyzą stanu technicznego przedmiotu wyceny i za taką nie może być uznawana. - Rzeczoznawca nie bierze na siebie odpowiedzialności za wady ukryte (prawne i fizyczne) oraz ewentualne skutki wynikające z dalszego użytkowania przedmiotu wyceny, a także za skutki wykorzystania samej wyceny. - Niniejsza ekspertyza służy wyłącznie do oszacowania wartości rynkowej przedmiotu wyceny i nie może być wykorzystywana do żadnego innego celu, niż wymieniony powyżej. W szczególności wycena nie może stanowić podstawy do oceny cech i stanu wycenianego obiektu przy jego zakupie. Dokument wystawiony elektronicznie ważny bez podpisu. strona 4

5 Fot. 1. Fot. 2. strona 5

6 Fot. 3. Fot. 4. strona 6

7 Fot. 5. Fot. 6. strona 7

8 Fot. 7. Fot. 8. strona 8

9 Fot. 9. Fot. 10. strona 9

10 Fot. 11. Fot. 12. strona 10

11 Fot. 13. Fot. 14. strona 11

12 Fot. 15. Fot. 16. strona 12

13 Fot. 17. Fot. 18. strona 13

14 Fot. 19. Fot. 20. strona 14

15 Fot. 21. Fot. 22. strona 15

16 Fot. 23. Fot. 24. strona 16

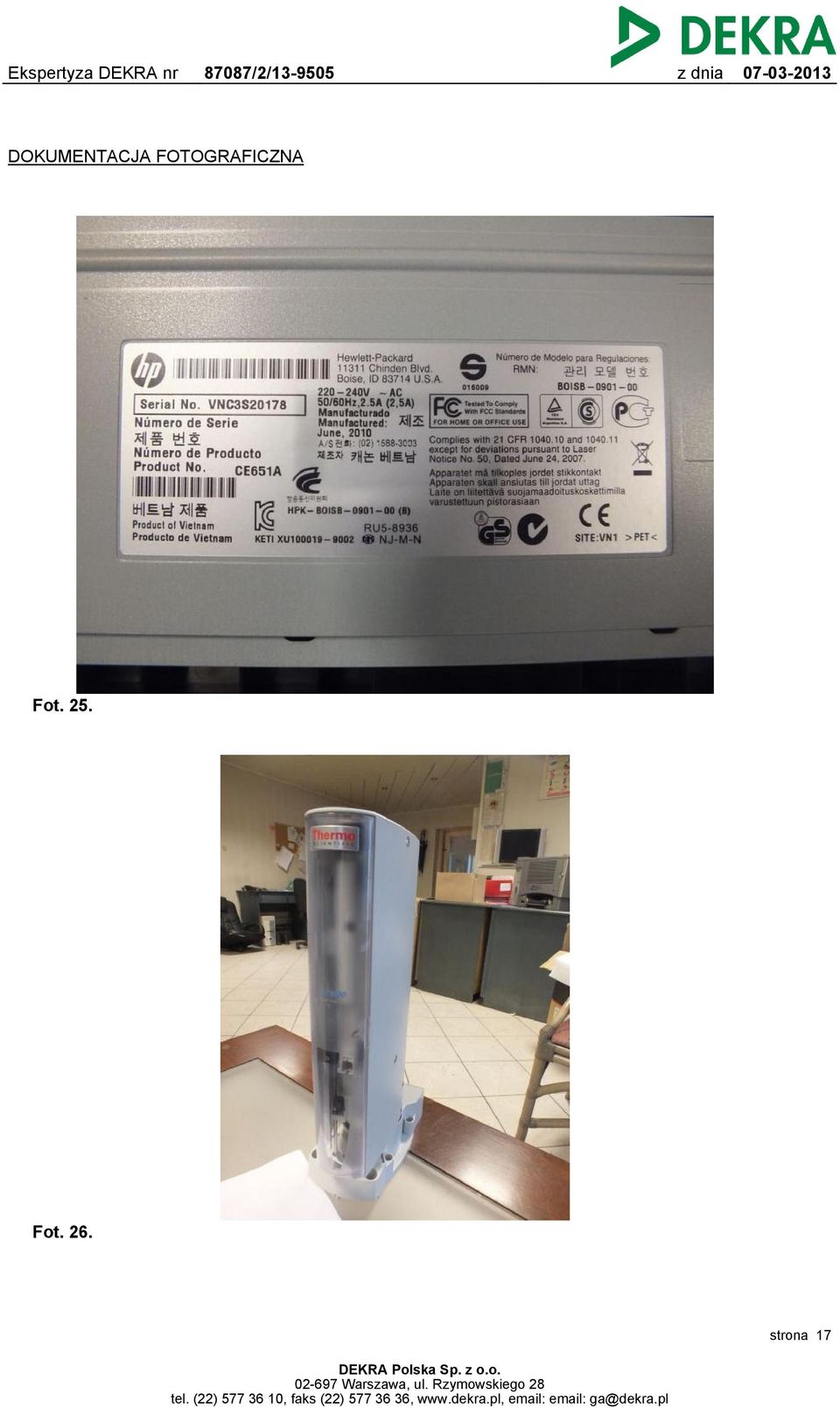

17 Fot. 25. Fot. 26. strona 17

18 Fot. 27. Fot. 28. strona 18

19 Fot. 29. Fot. 30. strona 19

20 Fot. 31. Fot. 32. strona 20

21 Fot. 33. Fot. 34. strona 21

22 Fot. 35. Fot. 36. strona 22

23 Fot. 37. Fot. 38. strona 23

24 Fot. 39. Fot. 40. strona 24

25 Fot. 41. Fot. 42. strona 25

26 Fot. 43. Fot. 44. strona 26

27 Fot. 45. Fot. 46. strona 27

28 Fot. 47. Fot. 48. strona 28

29 Fot. 49. Fot. 50. strona 29

30 Fot. 51. Fot. 52. strona 30

31 Fot. 53. Fot. 54. strona 31

32 Fot. 55. Fot. 56. strona 32

33 Fot. 57. Fot. 58. strona 33

34 Fot. 59. Fot. 60. strona 34

35 Fot. 61. Fot. 62. strona 35

36 Fot. 63. Fot. 64. strona 36

37 Fot. 65. Fot. 66. strona 37

38 Fot. 67. Fot. 68. strona 38

39 Fot. 69. Fot. 70. strona 39

40 Fot. 71. Fot. 72. strona 40

41 Fot. 73. Fot. 74. strona 41

42 Fot. 75. strona 42
