1 SPECYFIKACJA TECHNICZNA WYPOSAŻENIA MEBLOWEGO - CENTRUM MECHATRONIKI BIOMECHANIKI I NANOINŻYNIERII POLITECHNIKI POZNAŃSKIEJ ZAŁĄCZNIK NR 9 POZIOM 4.50 S1- Stół systemowy o wymiarze 120cmx60cm, blat laminat brzozowy, 4 nogi średnioszare. 1. Stół ma być systemowy, przeznaczony do intensywnej eksploatacji w budynkach użyteczności publicznej. W obrębie systemu ma być zapewniona możliwość łączenia z innymi meblami w różnych konfiguracjach. Stół ma spełniać wymagania określone w Rozporządzeniu Ministra Pracy i Polityki Społecznej z 1 grudnia 1998r. w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U ). Blat ma być wykonany z płyty wiórowej, trójwarstwowej, grubości 22mm, pokryty laminatem HPL o grubości min 0,40 mm w kolorze brzozowym. Krawędź biurka ma być trwale zabezpieczona doklejką PCV o grubości 2,0 mm. Konstrukcja ma składać się ze stelaża poprowadzonego wzdłuż zewnętrznej krawędzi biurka lub stołu oraz nóg z płynną regulacją wysokości w zakresie 60-82cm. Całość ma być średnioszara. Nogi mają być okrągłe, średnioszare, o grubości 40-45mm (+/-3mm). Stelaż ma być wykonany z zamkniętego profilu stalowego o przekroju prostokąta 3,5cm x 2,0cm. Ze względów jakościowych rama stelaża nie ma być spawana (łączenia wykonane mają być przy pomocy mimośrodów), zapewniając tym samym jednorodność konstrukcji. Nogi biurka mają być przykręcane do stelaża, a nie do blatu dzięki czemu jest zwiększona wytrzymałość i trwałość mebla oraz łatwość przeprowadzenia wielokrotnego rozmontowania i zmontowania stołu bez pogorszenia jego stabilności i jakości.gniazda mocowania nóg w stelażu muszą być wykonane z metalu (optymalnie powinien to być odlew żeliwnylub aluminiowy), okrągły, idealnie spasowany ze średnicą nogi tak, aby po przykręceniu nogi nie było żadnej szczeliny i noga była sztywna w gnieździe. Stoły przystosowane są do zastosowania pionowego i poziomego systemu prowadzenia okablowania strukturalnego FP1 - Frontpanel do biurka systemowego 120cmx60cm z blachy perfrowanej w kolorze średniszarym Frontpanel przystosowany do biurek systemowych. Montowany od spodu blatu za pomocą uchwytów z tworzywa sztucznego, tak aby mocowanie nie było widoczne dla użytkownika K1 - Krzesło konferencyjne, konstrukcja średnioszara, sklejka brzozowa z tapicerowaną poduszką na siedzeniu i oparciu Krzesła mają być bez podłokietników oraz tapicerowane w czesci siedziska i oparcia. 232

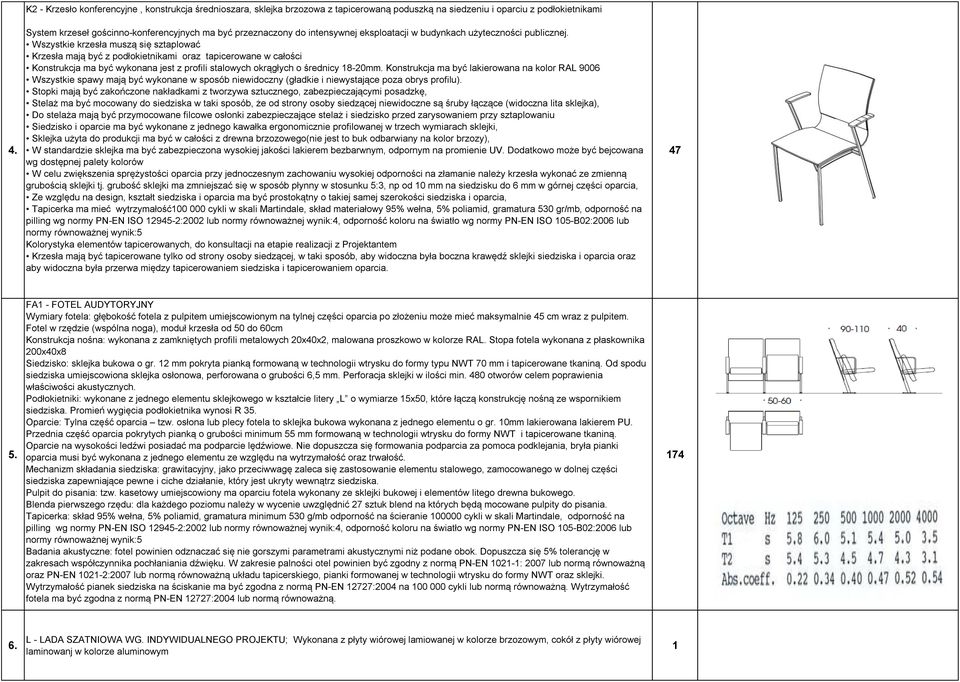

2 L - LADA SZATNIOWA WG. INDYWIDUALNEGO PROJEKTU; Wykonana z płyty wiórowej lamiowanej w kolorze brzozowym, cokół z płyty wiórowej laminowanj w kolorze aluminowym 1

3 POZIOM

4 POZIOM

5 POZIOM
