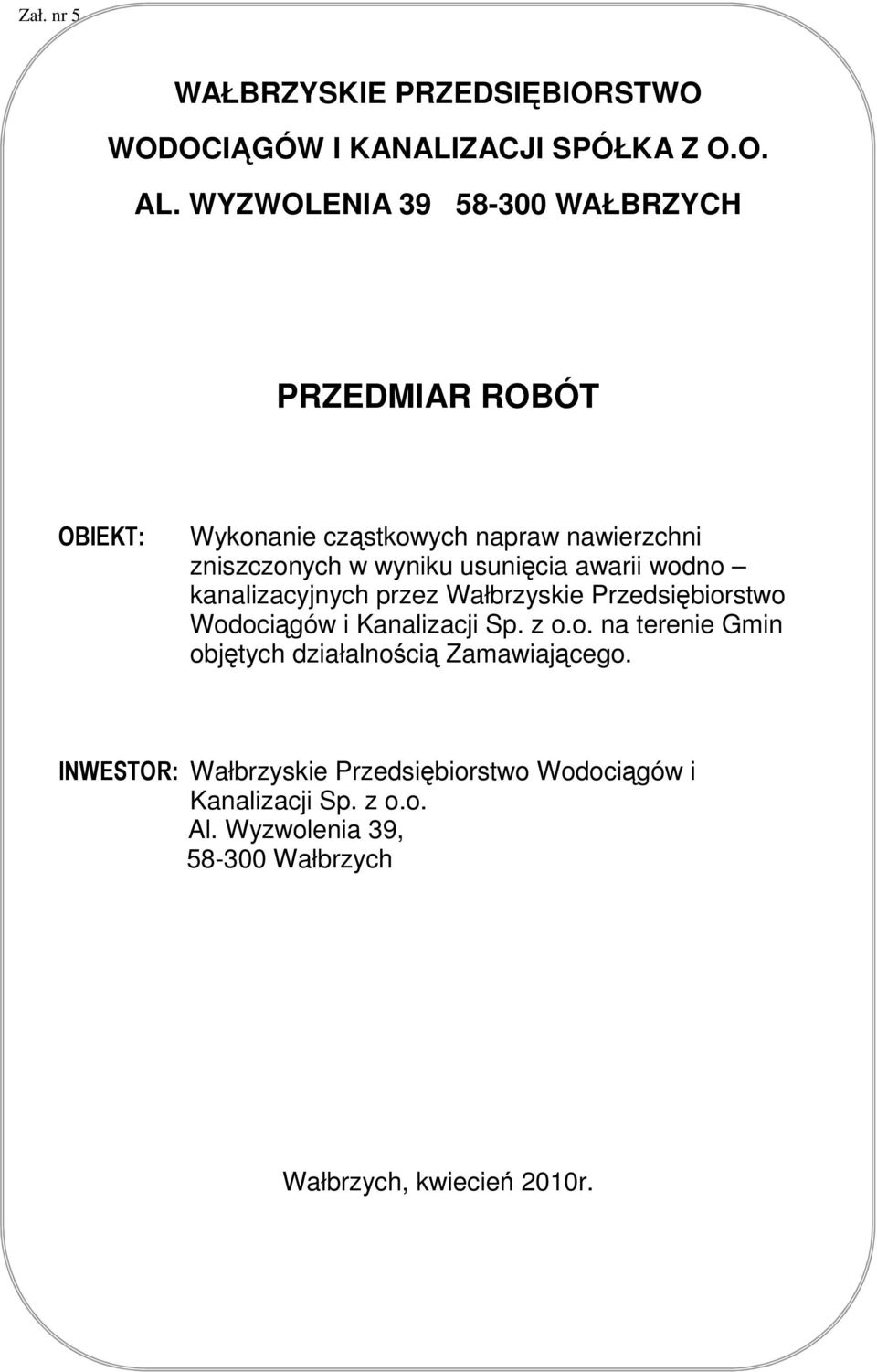

1 Zał. nr 5 WAŁBRZYSKIE PRZEDSIĘBIORSTWO WODOCIĄGÓW I KANALIZACJI SPÓŁKA Z O.O. AL. WYZWOLENIA WAŁBRZYCH OBIEKT: Wykonanie cząstkowych napraw nawierzchni zniszczonych w wyniku usunięcia awarii wodno kanalizacyjnych przez Wałbrzyskie Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. na terenie Gmin objętych działalnością Zamawiającego. INWESTOR: Wałbrzyskie Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. Al. Wyzwolenia 39, Wałbrzych Wałbrzych, kwiecień 2010r.

2 OPIS DO U Przedmiar robót drogowych opracowano na podstawie technologii robót, którą zalecają Zarządcy Dróg (Decyzje o zajęciu pasa drogowego) na odtworzenie konstrukcji i nawierzchni drogowych po naprawach awaryjnych na sieciach wodociągowych i kanalizacyjnych na terenach objętych działalnością WPWiK, oraz aktualnie obowiązujących katalogów nakładów rzeczowych: KNR Roboty ziemne i KNR 2-31 Nawierzchnie na drogach i ulicach. Lokalizacia przekopów obejmować będzie swoim zasięgiem następujące gminy: Wałbrzych, Szczawno-Zdrój, Walim, Jedlina Zdrój, Głuszyca, Mieroszów, Boguszów-Gorce, Czamy Bór, Marciszów, Stare Bogaczowice, Świebodzice. Technologia robót: WARIANT 1 (najczęściej występujący) ZAKRES PRAC PROWADZONYCH PRZEZ WPWIK SP. Z O.O. Po usunięciu awarii na sieci wod. kan. oraz wykonaniu podsypki i obsypki rurociągu WPWiK Sp. z o.o. dokonuje zasypki wykopu poprzez: - Wykonanie warstw odcinająco mrozochronnych z miału kamiennego lub mieszanki 0 31,5 mm. W trakcie wykonywania warstw konstrukcyjnych drogi WPWiK Sp. z o.o. na bieŝąco bada stopień zagęszczenia podłoŝa. - WPWiK Sp. z o.o. we własnym zakresie usunie zalegający materiał kamienny z terenu awarii. UWAGA: Z uwagi na bezpieczeństwo ruchu pojazdów i pieszych w pasie drogowym WPWiK Sp. z o.o. dokonuje całkowitego zasypania wykopu do poziomu niwelety drogi. ZAKRES PRAC PROWADZONYCH PRZEZ WYKONAWCĘ NAWIERZCHNIOWYCH: - cięcie piłą spalinową nawierzchni betonowej lub bitumicznej (odłoŝenie odpadu na pobocze, który zostanie wywieziony przez WPWiK Sp. z o.o.) - wykonanie poszerzenia o ok. 15 cm po obrysie przekopu wraz z rozbiórką nawierzchni (kostka do odzysku). - korytowanie ręczne wraz z odłoŝeniem materiału kamiennego na pobocze, który wywiezie WPWiK Sp. z o.o. - głębokość korytowania wynikać będzie z rodzaju nawierzchni drogowych np. przy nawierzchni z betonu asfaltowego średnia grubość wynosić będzie 8 cm : 2 x 4 cm, - profilowanie ręczne i zagęszczenie podłoŝa w wykopie, - wykonanie warstwy nawierzchniowej w zaleŝności od rodzaju istniejącej jezdni, - w przypadku naprawy dróg o nawierzchni mineralno-bitumicznej szew roboczy po odtworzeniu nawierzchni posmarować emulsją asfaltową. 2

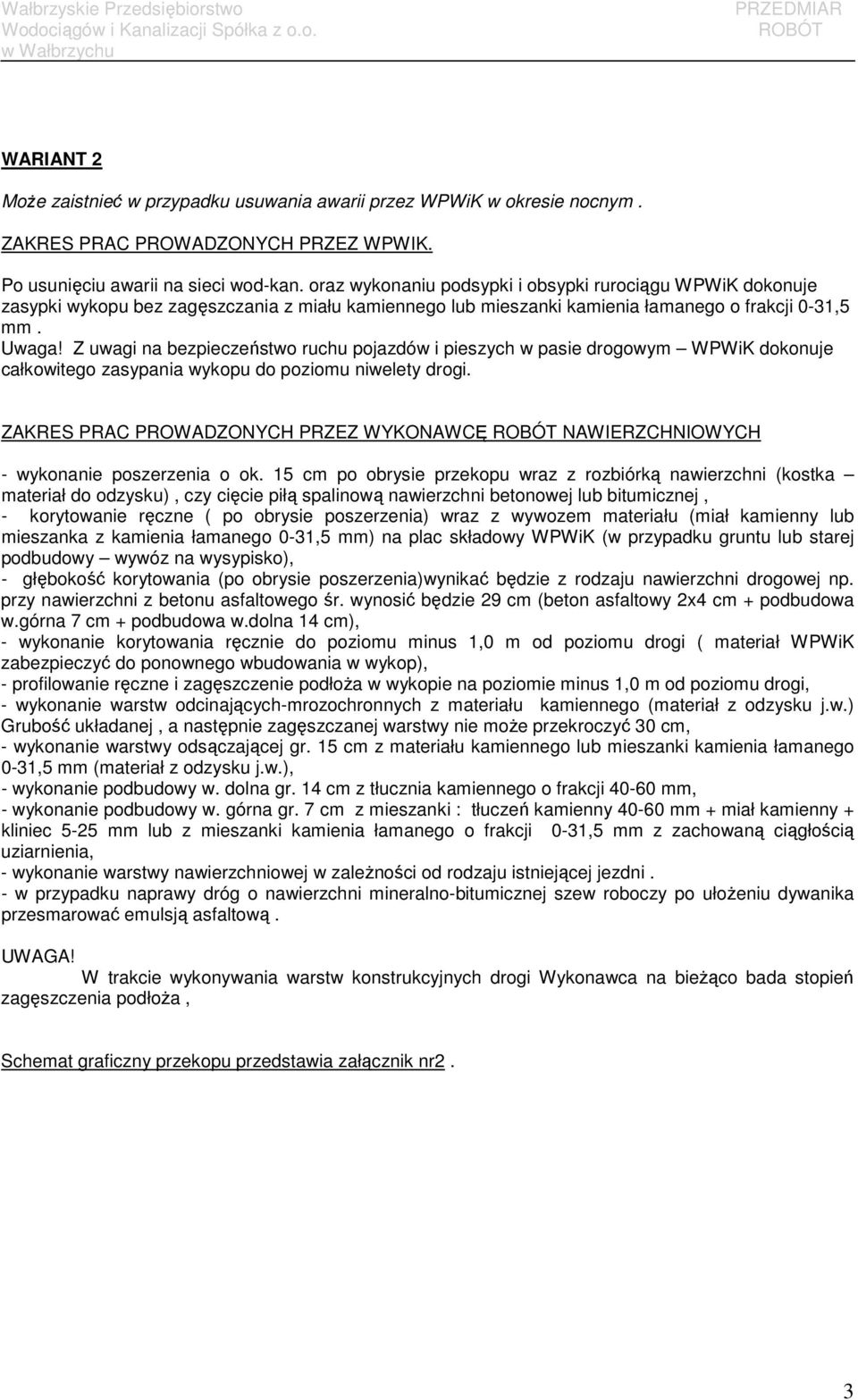

3 WARIANT 2 MoŜe zaistnieć w przypadku usuwania awarii przez WPWiK w okresie nocnym. ZAKRES PRAC PROWADZONYCH PRZEZ WPWIK. Po usunięciu awarii na sieci wod-kan. oraz wykonaniu podsypki i obsypki rurociągu WPWiK dokonuje zasypki wykopu bez zagęszczania z miału kamiennego lub mieszanki kamienia łamanego o frakcji 0-31,5 mm. Uwaga! Z uwagi na bezpieczeństwo ruchu pojazdów i pieszych w pasie drogowym WPWiK dokonuje całkowitego zasypania wykopu do poziomu niwelety drogi. ZAKRES PRAC PROWADZONYCH PRZEZ WYKONAWCĘ NAWIERZCHNIOWYCH - wykonanie poszerzenia o ok. 15 cm po obrysie przekopu wraz z rozbiórką nawierzchni (kostka materiał do odzysku), czy cięcie piłą spalinową nawierzchni betonowej lub bitumicznej, - korytowanie ręczne ( po obrysie poszerzenia) wraz z wywozem materiału (miał kamienny lub mieszanka z kamienia łamanego 0-31,5 mm) na plac składowy WPWiK (w przypadku gruntu lub starej podbudowy wywóz na wysypisko), - głębokość korytowania (po obrysie poszerzenia)wynikać będzie z rodzaju nawierzchni drogowej np. przy nawierzchni z betonu asfaltowego śr. wynosić będzie 29 cm (beton asfaltowy 2x4 cm + podbudowa w.górna 7 cm + podbudowa w.dolna 14 cm), - wykonanie korytowania ręcznie do poziomu minus 1,0 m od poziomu drogi ( materiał WPWiK zabezpieczyć do ponownego wbudowania w wykop), - profilowanie ręczne i zagęszczenie podłoŝa w wykopie na poziomie minus 1,0 m od poziomu drogi, - wykonanie warstw odcinających-mrozochronnych z materiału kamiennego (materiał z odzysku j.w.) Grubość układanej, a następnie zagęszczanej warstwy nie moŝe przekroczyć 30 cm, - wykonanie warstwy odsączającej gr. 15 cm z materiału kamiennego lub mieszanki kamienia łamanego 0-31,5 mm (materiał z odzysku j.w.), - wykonanie podbudowy w. dolna gr. 14 cm z tłucznia kamiennego o frakcji mm, - wykonanie podbudowy w. górna gr. 7 cm z mieszanki : tłuczeń kamienny mm + miał kamienny + kliniec 5-25 mm lub z mieszanki kamienia łamanego o frakcji 0-31,5 mm z zachowaną ciągłością uziarnienia, - wykonanie warstwy nawierzchniowej w zaleŝności od rodzaju istniejącej jezdni. - w przypadku naprawy dróg o nawierzchni mineralno-bitumicznej szew roboczy po ułoŝeniu dywanika przesmarować emulsją asfaltową. UWAGA! W trakcie wykonywania warstw konstrukcyjnych drogi Wykonawca na bieŝąco bada stopień zagęszczenia podłoŝa, Schemat graficzny przekopu przedstawia załącznik nr2. 3

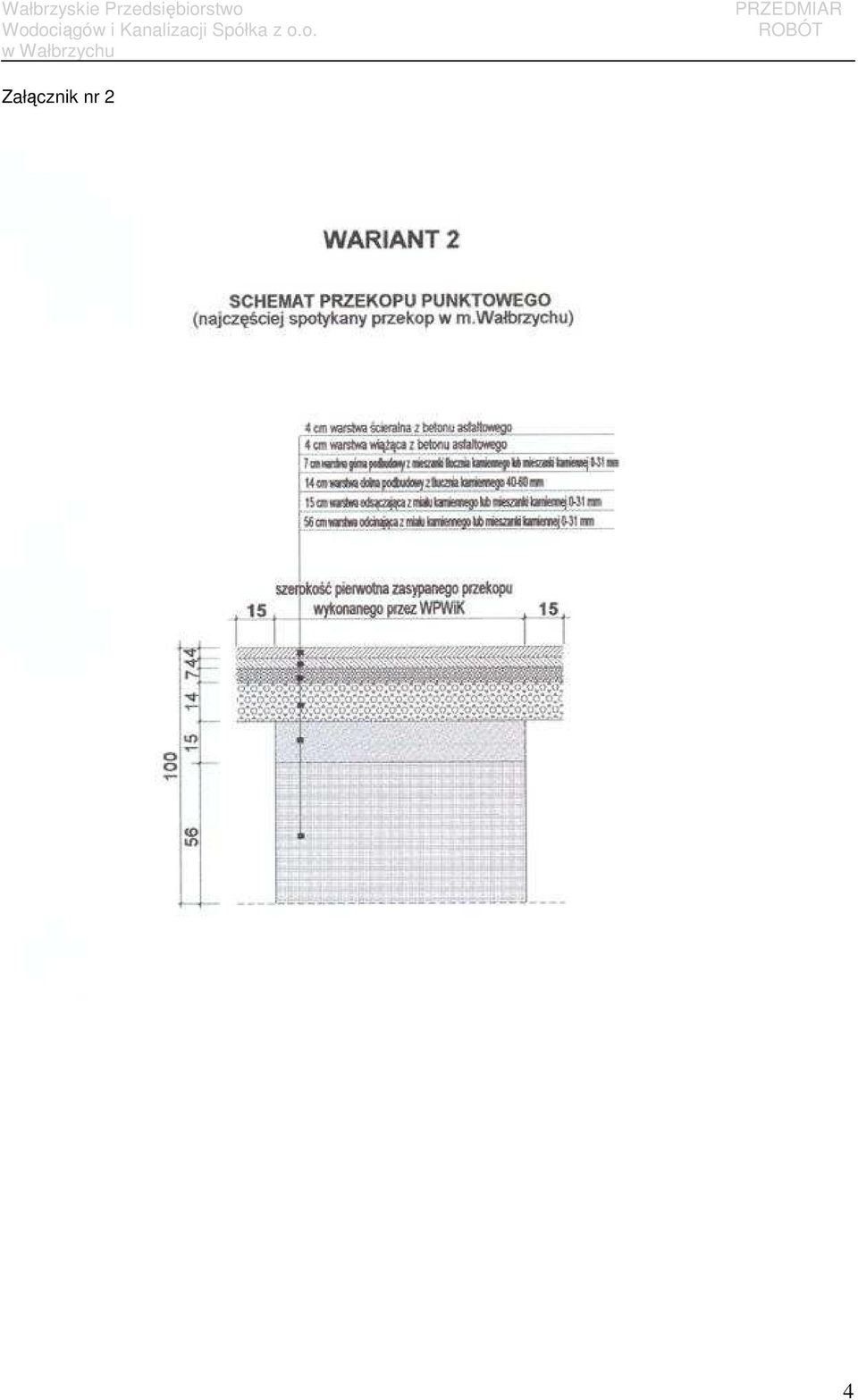

4 Załącznik nr 2 4

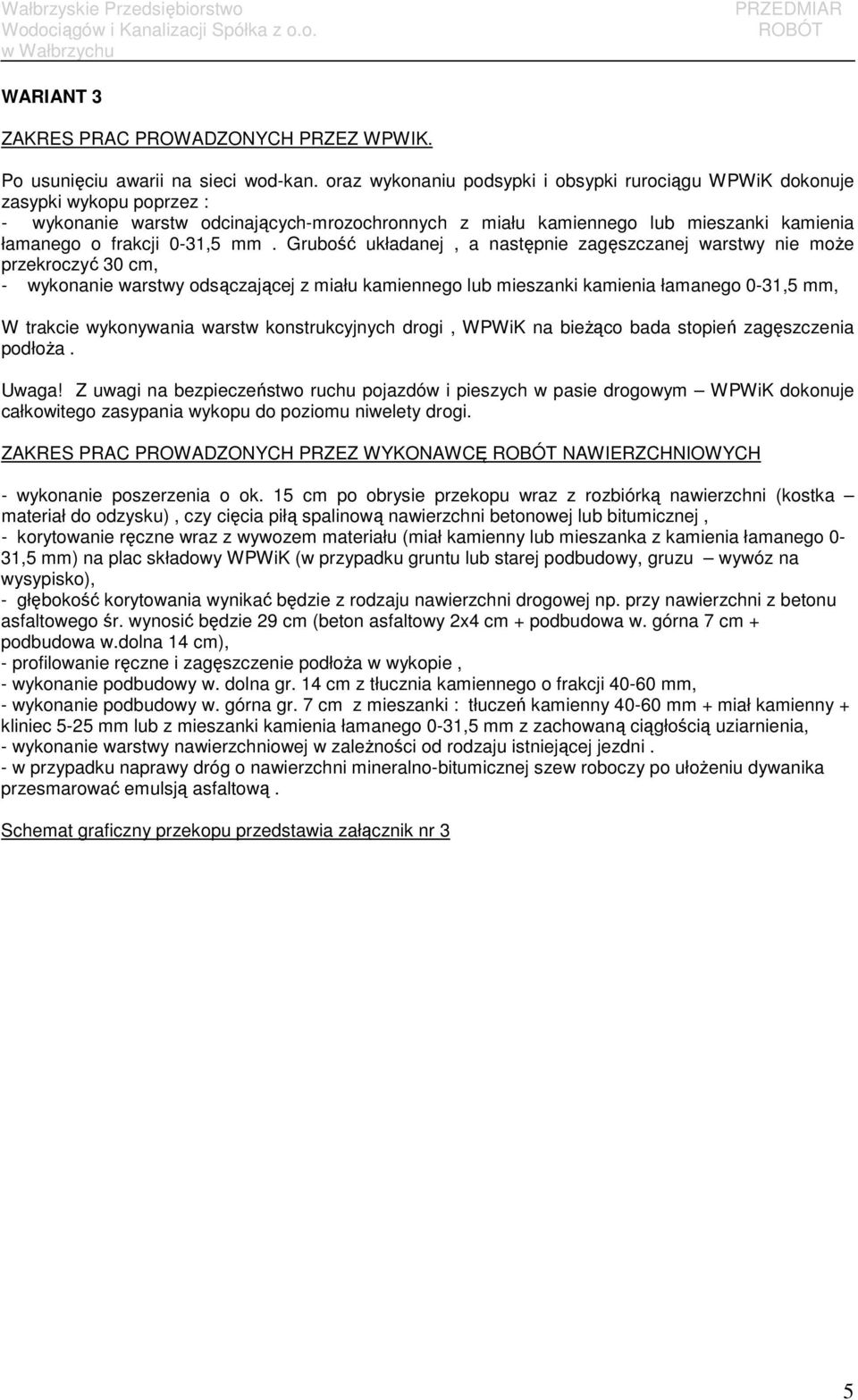

5 WARIANT 3 ZAKRES PRAC PROWADZONYCH PRZEZ WPWIK. Po usunięciu awarii na sieci wod-kan. oraz wykonaniu podsypki i obsypki rurociągu WPWiK dokonuje zasypki wykopu poprzez : - wykonanie warstw odcinających-mrozochronnych z miału kamiennego lub mieszanki kamienia łamanego o frakcji 0-31,5 mm. Grubość układanej, a następnie zagęszczanej warstwy nie moŝe przekroczyć 30 cm, - wykonanie warstwy odsączającej z miału kamiennego lub mieszanki kamienia łamanego 0-31,5 mm, W trakcie wykonywania warstw konstrukcyjnych drogi, WPWiK na bieŝąco bada stopień zagęszczenia podłoŝa. Uwaga! Z uwagi na bezpieczeństwo ruchu pojazdów i pieszych w pasie drogowym WPWiK dokonuje całkowitego zasypania wykopu do poziomu niwelety drogi. ZAKRES PRAC PROWADZONYCH PRZEZ WYKONAWCĘ NAWIERZCHNIOWYCH - wykonanie poszerzenia o ok. 15 cm po obrysie przekopu wraz z rozbiórką nawierzchni (kostka materiał do odzysku), czy cięcia piłą spalinową nawierzchni betonowej lub bitumicznej, - korytowanie ręczne wraz z wywozem materiału (miał kamienny lub mieszanka z kamienia łamanego 0-31,5 mm) na plac składowy WPWiK (w przypadku gruntu lub starej podbudowy, gruzu wywóz na wysypisko), - głębokość korytowania wynikać będzie z rodzaju nawierzchni drogowej np. przy nawierzchni z betonu asfaltowego śr. wynosić będzie 29 cm (beton asfaltowy 2x4 cm + podbudowa w. górna 7 cm + podbudowa w.dolna 14 cm), - profilowanie ręczne i zagęszczenie podłoŝa w wykopie, - wykonanie podbudowy w. dolna gr. 14 cm z tłucznia kamiennego o frakcji mm, - wykonanie podbudowy w. górna gr. 7 cm z mieszanki : tłuczeń kamienny mm + miał kamienny + kliniec 5-25 mm lub z mieszanki kamienia łamanego 0-31,5 mm z zachowaną ciągłością uziarnienia, - wykonanie warstwy nawierzchniowej w zaleŝności od rodzaju istniejącej jezdni. - w przypadku naprawy dróg o nawierzchni mineralno-bitumicznej szew roboczy po ułoŝeniu dywanika przesmarować emulsją asfaltową. Schemat graficzny przekopu przedstawia załącznik nr 3 5

6 Załącznik nr 3 6
