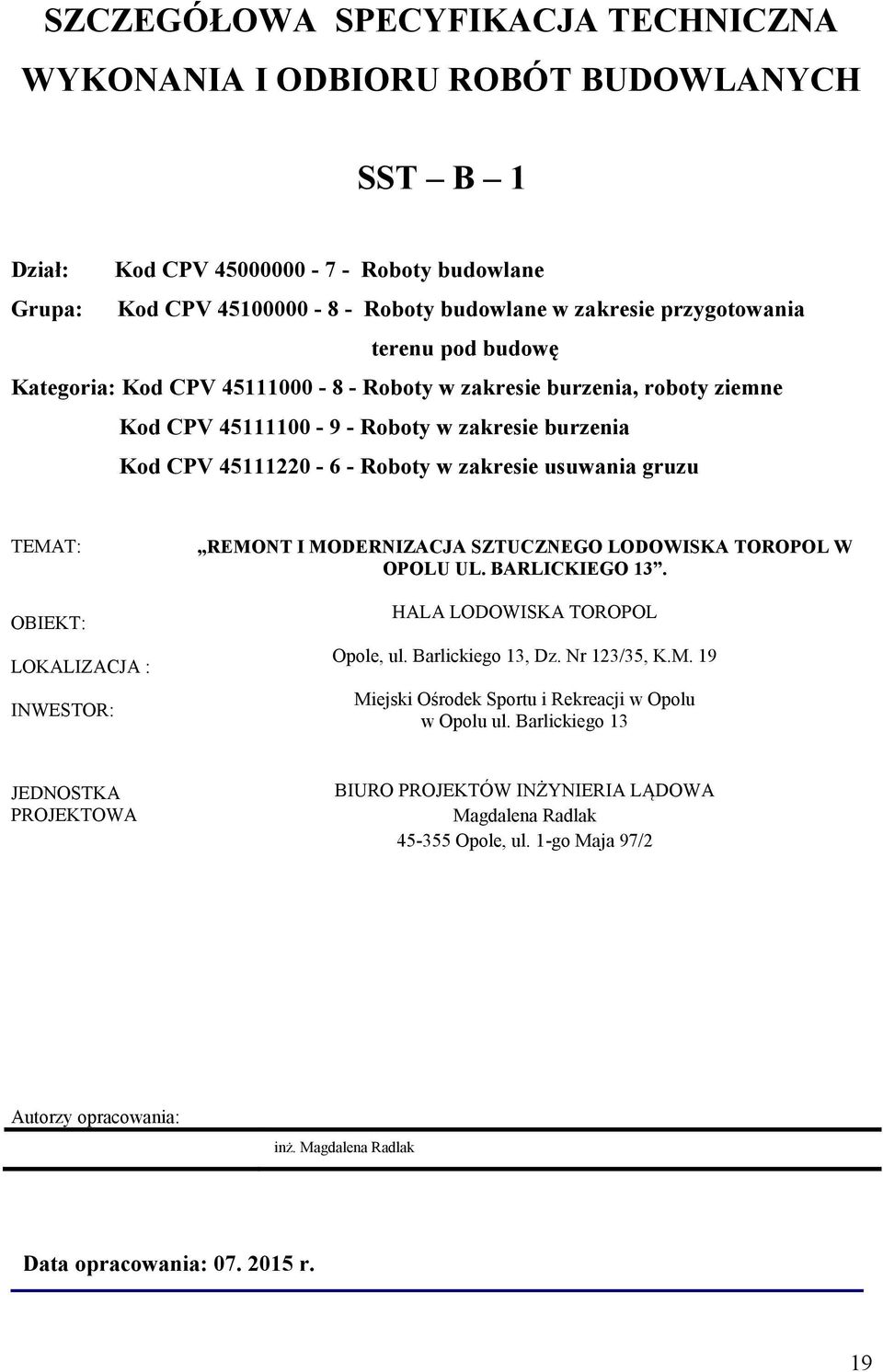

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST B 1 Dział: Kod CPV Roboty budowlane Grupa: Kod CPV Roboty budowlane w zakresie przygotowania terenu pod budowę Kategoria: Kod CPV Roboty w zakresie burzenia, roboty ziemne Kod CPV Roboty w zakresie burzenia Kod CPV Roboty w zakresie usuwania gruzu TEMAT: OBIEKT: LOKALIZACJA : INWESTOR: REMONT I MODERNIZACJA SZTUCZNEGO LODOWISKA TOROPOL W OPOLU UL. BARLICKIEGO 13. HALA LODOWISKA TOROPOL Opole, ul. Barlickiego 13, Dz. Nr 123/35, K.M. 19 Miejski Ośrodek Sportu i Rekreacji w Opolu w Opolu ul. Barlickiego 13 JEDNOSTKA PROJEKTOWA BIURO PROJEKTÓW INŻYNIERIA LĄDOWA Magdalena Radlak Opole, ul. 1-go Maja 97/2 Autorzy opracowania: inż. Magdalena Radlak odata opracowania: r. 19

2 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót wyburzeniowych i rozbiórkowych realizowanych dla zadnia pn.: REMONT I MODERNIZACJA SZTUCZNEGO LODOWISKA TOROPOL W OPOLU UL. BARLICKIEGO Zakres stosowania SST Specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wyburzeniowych i rozbiórkowych obiektów budowlanych kubaturowych i elementów konstrukcji Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót rozbiórkowych i demontażowych w czasie remontu oraz przebudowy obiektu i obejmuje: Wykucie z muru ościeżnic drzwiowych i okiennych. Demontaż podokienników wewnętrznych i zewnętrznych, Odbicie tynków wewnętrznych z zaprawy cementowo-wapiennej na ścianach. Rozebranie: murów z cegły zwykłej na zaprawie cementowej, murów i ścianek z cegły sposobem ręcznym, przy użyciu klinów, młotów, drągów stalowych i oskardów, a w przypadku przewracania murów przy użyciu zblocza i liny stalowej naciąganej ręcznie i mechanicznie przy pomocy młotów pneumatycznych, pił do ciecia betonu itp. Rozebranie i demontaż: posadzek, podłoży betonowych, tynków na ścianach, Demontaż okładzin ściennych i wykładzin podłogowych, Demontaż kanałów wentylacyjnych istniejących. oraz wszelkich innych nie wymienionych w niniejszej specyfikacji, a określonych w projekcie budowlanym Wyszczególnienie czynności: wykonanie konstrukcji zabezpieczającej ściany konstrukcyjne, które nie podlegają demontażowi, przygotowanie stanowiska roboczego, wewnętrzny transport poziomy i pionowy na potrzebne odległości w poziomie i na potrzebną wysokość (kondygnację), narzędzi, lin zabezpieczających i wszelkiego drobnego sprzętu pomocniczego, segregowanie, sortowanie i układanie materiałów i urządzeń uzyskanych z rozbiórki elementów budynku (budowli) oraz materiałów rusztowaniowych, pomostów, stemplowań itp. w obrębie strefy obiektu rozbieranego, obsługiwanie sprzętu nie posiadającego etatowej obsługi, utrzymanie w porządku stanowiska roboczego, wykonanie czynności związanych z likwidacją stanowiska roboczego, wykonanie niezbędnych zabezpieczeń bhp na stanowisku roboczym oraz wokół bezpośredniej strefy przyobiektowej, uprzątniecie placu (strefy) budowy (rozbiórki), wywóz gruzu na odległość ok. 20 km i utylizacja gruzu. 20

3 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i wytycznymi, a niektóre z nich określone są w ogólnej specyfikacji technicznej wykonania i odbioru robót budowlanych Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w SST B O Wymagania ogólne pkt Prace towarzyszące i roboty tymczasowe Prace towarzyszące i roboty tymczasowe wyszczególnione są w ogólnej specyfikacji technicznej wykonania i odbioru robót budowlanych. 2. MATERIAŁY OGÓLNE WYMAGANIA Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST B O Wymagania ogólne pkt Pozyskiwanie materiałów miejscowych - odzysk z rozbiórek Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i odnośnych organów władzy na pozyskanie materiałów z jakichkolwiek źródeł miejscowych, włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inspektorowi nadzoru wymagane dokumenty przed rozpoczęciem eksploatacji źródła. Wykonawca przedstawi dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji do zatwierdzenia Inspektorowi nadzoru. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów z jakiegokolwiek źródła. Wykonawca poniesie wszystkie koszty, a w tym: opłaty, wynagrodzenia i jakiekolwiek inne koszty związane z dostarczeniem materiałów do robót, chyba że postanowienia ogólnych lub szczegółowych warunków umowy stanowią inaczej. Uzyskany z rozbiórek gruz będzie formowany w hałdy i sukcesywnie wywożony przy użyciu stosownego sprzętu. Wszystkie odpowiednie materiały pozyskane z rozbiórek na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy będą wykorzystane do robót lub odwiezione na odkład odpowiednio do wymagań umowy lub wskazań Inspektora nadzoru. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Inspektora nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru lub poza terenem budowy w miejscach zorganizowanych przez Wykonawcę. Powyższe dotyczy drewna usługowego na stemple i zabezpieczenia podczas rozbiórek oraz drabin i lin stalowych Zasady postępowania z gruzem Gruz uzyskany przy wykonywaniu rozbiórek może być przez Wykonawcę zpryzmowany a następnie sukcesywnie zgodnie z planem organizacji robót wywożony na wysypisko i do utylizacji odpadów na odległość do 20 km. Gruz i materiały pozyskane z 21

4 rozbiórek mogą być za zgodą Inspektora nadzoru czasowo pozostawione na terenie budowy, np. w przypadku przymarznięcia lub nadmiernej wilgotności. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w SST B O Wymagania ogólne pkt Ogólne wymagania dotyczące sprzętu Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST lub projekcie organizacji robót, zaakceptowanym przez Inspektora nadzoru, w przypadku braku ustaleń w takich dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inspektora nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inspektorowi nadzoru kopię dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Przewiduje się możliwość wariantowego użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inspektora nadzoru o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inspektora nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy, zostaną przez Inspektora nadzoru zdyskwalifikowane i nie dopuszczone do robót Sprzęt do robót rozbiórkowych Wykonawca przystępujący do wykonania robót rozbiórkowych obiektów kubaturowych powinien wykazać się możliwością korzystania z następującego sprzętu do: rozbiórek ( młoty pneumatyczne, koparki, ładowarki, wiertarki mechaniczne itp.), przemieszczania gruzu ( przenośniki taśmowe, rynny do gruzu, spycharki, itp.), transportu gruzu (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), rozbiórek ręcznych (łomy kilofy, oskardy, łopaty, szufle wiadra, taczki, piły do metalu i drewna, żurawie samojezdne, wciągarki ręczne lub elektryczne, rusztowania systemowe, pomosty wewnętrzne), rozbiórek mechanicznych (młoty pneumatyczne, Bosch, Hilti, piły do ciecia betonu) 4. TRANSPORT Ogólne wymagania dotyczące środków transportowych podano w SST B O Wymagania ogólne pkt Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i bezpieczeństwa przewożonych materiałów (gruzu). Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru w terminie przewidzianym w umowie. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych 22

5 obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom dopuszczalnych obciążeń na osie mogą być dopuszczone przez Inspektora nadzoru pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy Transport gruzu Wybór środków transportowych oraz metod transportu powinien być dostosowany do kategorii gruzu (materiału), jego objętości, technologii odspajania i załadunku oraz odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do przewozu gruntu na wysypisko i do utylizacji. Pozostawia się wykonawcy możliwość wariantowego określenia środków transportu gruzu oraz załadunku i wyładunku na wysypisku w odl. do 20 km. Zwiększenie odległości transportu ponad wartości zatwierdzone nie może być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inspektora nadzoru. 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w SST B O Wymagania ogólne pkt Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, bądź wymaganiami SST, projektu organizacji robót oraz poleceniami Inspektora nadzoru. Wykonawca przed przystąpieniem do robót na danym odcinku sporządzi w ramach ceny za roboty przygotowawcze, dokumentację fotograficzną obiektów w pasie robót z adresem obiektu i krótkim opisem stanu technicznego ze szczegółowym uwzględnieniem istniejących uszkodzeń i pęknięć. 5.2 Prace pomiarowe Obsługa geodezyjna robót rozbiórkowych należy do obowiązków Wykonawcy. Przed przystąpieniem do robót Wykonawca powinien przejąć od Zamawiającego dane zawierające lokalizacje i współrzędne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiającego Wykonawca powinien przeprowadzić obliczenia i pomiary geodezyjne niezbędne do szczegółowego wytyczenia robót. Prace pomiarowe powinny być wykonane przez osoby posiadające odpowiednie kwalifikacje i uprawnienia. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub przekazanymi na piśmie przez Inspektora nadzoru. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczaniu robót zostaną, jeśli wymagać tego będzie Inspektor nadzoru, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inspektora nadzoru nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Wszystkie roboty, które bazują na pomiarach Wykonawcy, nie mogą być rozpoczęte przed zaakceptowaniem wyników pomiarów przez Inżyniera. Punkty wierzchołkowe, punkty główne trasy i punkty pośrednie osi trasy muszą być zaopatrzone w oznaczenia określające w sposób wyraźny i jednoznaczny charakterystykę i położenie tych punktów. Forma i wzór tych oznaczeń powinny być zaakceptowane przez Inżyniera. Wykonawca jest odpowiedzialny za ochronę wszystkich punktów pomiarowych i ich oznaczeń w czasie trwania robót. Jeżeli znaki 23

6 pomiarowe przekazane przez Zamawiającego zostaną zniszczone przez Wykonawcę świadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostaną one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót należą do obowiązków Wykonawcy Wykonanie robót rozbiórkowych Roboty rozbiórkowe obejmują usuniecie z terenu budowy wszystkich elementów wymienionych w pkt 1.1. i 1.2. Roboty rozbiórkowe można wykonywać mechanicznie lub rocznie w sposób określony w specyfikacjach technicznych lub przez Inżyniera. O ile uzyskane elementy nie stają się własnością Wykonawcy powinien on przewieźć je na miejsce określone w specyfikacjach technicznych lub wskazane przez Inżyniera. Elementy i materiały, które zgodnie z specyfikacją techniczną stają się własnością Wykonawcy powinny być usunięte z terenu budowy. Doły (wykopy) powstałe po rozbiórce elementów dróg, chodników, itp. znajdujące się w miejscach gdzie zgodnie z dokumentacją projektową będą wykonane wykopy kanalizacyjne powinny być tymczasowo zabezpieczone. W szczególności należy zapobiec gromadzeniu się w nich wody opadowej. Doły w miejscach, gdzie nie przewiduje się wykonania wykopów pod projektowane obiekty liniowe należy wypełnić warstwowo odpowiednim gruntem do poziomu otaczającego terenu i zagęścić. W cenie za wykonanie robót rozbiórkowych Wykonawca winien uwzględnić opłaty za składowanie materiałów z rozbiórki. Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w SST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inspektor nadzoru uwzględni wyniki badań materiałów i robót, rozrzuty normalnie występujące przy produkcji i przy badaniach materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestie. Polecenia Inspektora nadzoru będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. Roboty rozbiórkowe i wyburzeniowe Pierwszym rodzajem robót wykonywanych przy remontach są roboty rozbiórkowe. Przed przystąpieniem do bezpośrednich robót rozbiórkowych należy wykonać wszystkie niezbędne zabezpieczenia, a więc ogrodzenie terenu, wzmocnienie części budynku zagrażających runięciem itp. Roboty rozbiórkowe należy wykonywać z zachowaniem maksimum ostrożności, dokładnie przestrzegając przepisów bezpieczeństwa pracy. Najbardziej podstawowe warunki, jakich należy przestrzegać przy prowadzeniu rozbiórek, obejmują niżej wymienione zalecenia. Przede wszystkim należy usunąć wszystkie elementy zagrażające bezpieczeństwu pracujących, a więc zwisające części murów, stropy pozbawione części podpór itp. Gruz i materiały drobne należy usunąć przez specjalne kryte zsypy drewniane. W żadnym wypadku nie wolno gruzu itp. wyrzucać przez okna na zewnątrz lub przerzucać na dolne stropy. W szczególnych okolicznościach wywołanych względami ostrożności rozbiórkę należy wykonywać ręcznie lub przy użyciu narzędzi pneumatycznych. Rozbiórkę elementów żelbetowych należy wykonywać niewielkimi odcinkami, odbijając uprzednio warstwę ochronną betonu i przecinając pręty zbrojenia za pomocą aparatów acetylenowych. Do rozbijania betonu zaleca się stosować narzędzia pneumatyczne. 24

7 Elementy konstrukcji stalowych należy rozbierać przez cięcie aparatami acetylenowymi lub benzynowo-tlenowymi. Wszelkie roboty rozbiórkowe powinny być wykonywane w taki sposób, aby zapewnić maksymalny odzysk materiałów nadających się do ponownego użycia. Robotnicy wykonujący prace rozbiórkowe na wysokości powyżej 4 m powinni być zabezpieczeni pasami, przy czym łańcuch lub liną od pasa muszą być przymocowane do części trwałych budowli, nie rozbieranych w tym momencie. Okna i drzwi Przed przystąpieniem do rozbiórki okien lub drzwi trzeba sprawdzić, czy wskutek osiadania ścian ościeżnice nie spełniają roli podpory dla danej części ściany. W tym wypadku skrzydła drzwiowe i okienne należy pozdejmować z zawiasów, ościeżnice zaś wyjąć dopiero po rozebraniu górnej części ściany lub ścianek działowych. Jeżeli nie są obciążone, zaleca się je wymontować ze ścian wraz ze skrzydłami okiennymi lub drzwiowymi i opaskami. Sposób ten należy stosować, jeśli elementy będą się nadawały do dalszego użycia. Pozostałe po wyjęciu okien otwory zaleca się zabić deskami lub blatami dla zapewnienia bezpieczeństwa pracy przy następnych robotach. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w SST B O Wymagania ogólne pkt Ogólne zasady kontroli jakości robót Program zapewnienia jakości Do obowiązków Wykonawcy należy opracowanie i przedstawienie do aprobaty Inspektora nadzoru programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z dokumentacją projektową, SST oraz poleceniami i ustaleniami przekazanymi przez Inspektora nadzoru. Program zapewnienia jakości będzie zawierać: a) część ogólna opisująca: organizację wykonania robót, w tym terminie i sposób prowadzenia robót, organizację ruchu na budowie wraz z oznakowaniem robót, bhp, wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujących, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inspektorowi nadzoru, b) część szczegółowa opisującą dla każdego asortymentu robót: wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony ładunków przed utratą ich właściwości w czasie transportu, 25

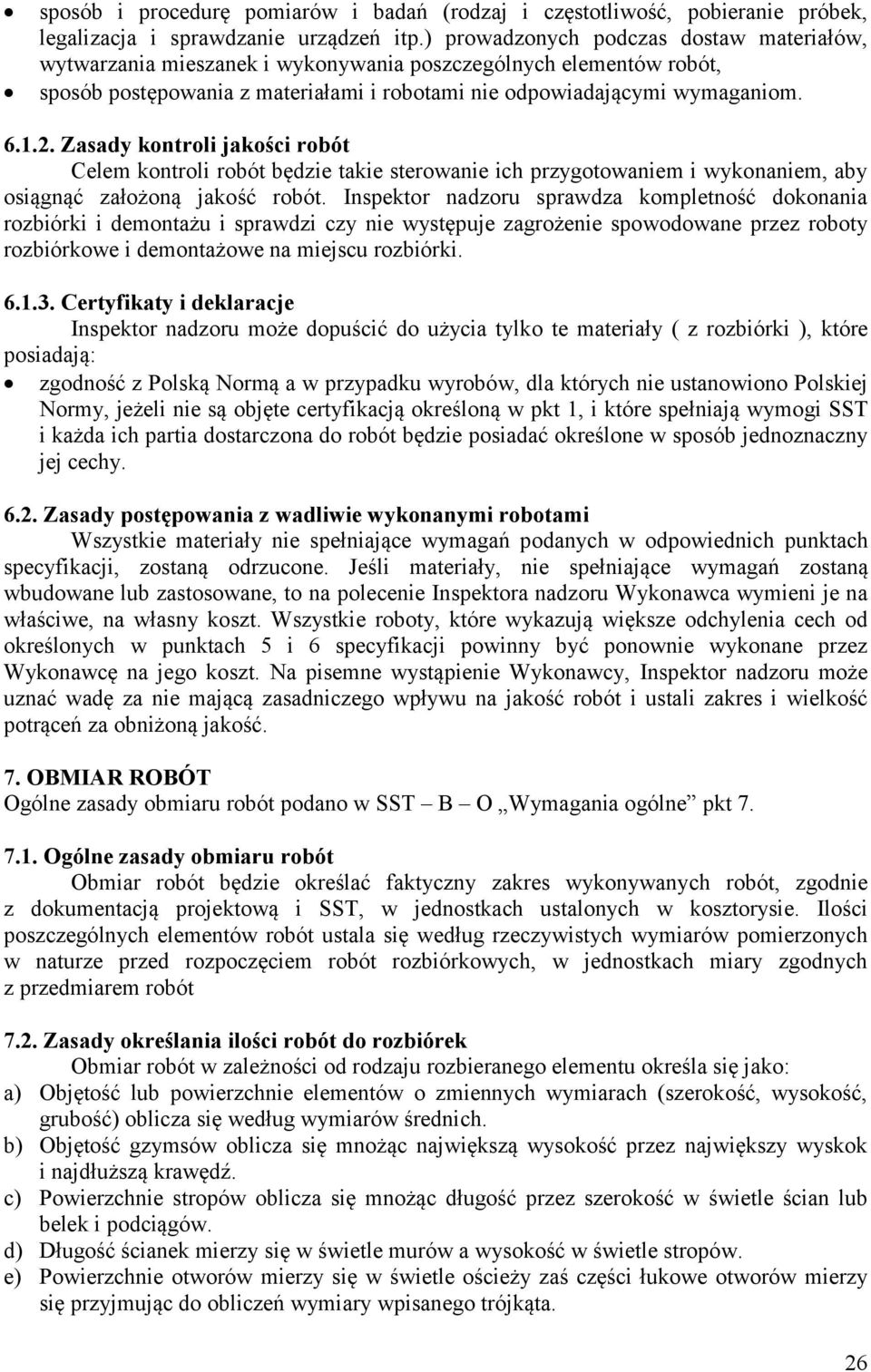

8 sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Inspektor nadzoru sprawdza kompletność dokonania rozbiórki i demontażu i sprawdzi czy nie występuje zagrożenie spowodowane przez roboty rozbiórkowe i demontażowe na miejscu rozbiórki Certyfikaty i deklaracje Inspektor nadzoru może dopuścić do użycia tylko te materiały ( z rozbiórki ), które posiadają: zgodność z Polską Normą a w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt 1, i które spełniają wymogi SST i każda ich partia dostarczona do robót będzie posiadać określone w sposób jednoznaczny jej cechy Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały, nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inspektora nadzoru Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inspektor nadzoru może uznać wadę za nie mającą zasadniczego wpływu na jakość robót i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w SST B O Wymagania ogólne pkt Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją projektową i SST, w jednostkach ustalonych w kosztorysie. Ilości poszczególnych elementów robót ustala się według rzeczywistych wymiarów pomierzonych w naturze przed rozpoczęciem robót rozbiórkowych, w jednostkach miary zgodnych z przedmiarem robót 7.2. Zasady określania ilości robót do rozbiórek Obmiar robót w zależności od rodzaju rozbieranego elementu określa się jako: a) Objętość lub powierzchnie elementów o zmiennych wymiarach (szerokość, wysokość, grubość) oblicza się według wymiarów średnich. b) Objętość gzymsów oblicza się mnożąc największą wysokość przez największy wyskok i najdłuższą krawędź. c) Powierzchnie stropów oblicza się mnożąc długość przez szerokość w świetle ścian lub belek i podciągów. d) Długość ścianek mierzy się w świetle murów a wysokość w świetle stropów. e) Powierzchnie otworów mierzy się w świetle ościeży zaś części łukowe otworów mierzy się przyjmując do obliczeń wymiary wpisanego trójkąta. 26

9 f) Objętość słupów, kolumn, filarów oblicza się, mnożąc powierzchnię przekroju przez wysokość. Za wysokość słupa, kolumny, filara przyjmuje się odległość od poziomu wierzchu płyty stropowej dolnej kondygnacji do poziomu wierzchu płyty stropowej górnej kondygnacji. g) W przypadkach rozbierania elementów nie ograniczonych murami (ścianami) lub stropami na przykład elementy wolnostojące, objętość lub powierzchnie oblicza się według rzeczywistych wymiarów, stosując w przypadkach uzasadnionych ustalenia punktu 3.2. h) Z objętości murów o grubości ponad 15 cm nie należy potrącać: otworów o powierzchni do 0,5 m2, wnęk o powierzchni do 1 m 2 i głębokości do 15 cm, przewodów wentylacyjnych i dymowych oraz bruzd na instalacje, wnęk na liczniki i gazomierze, oporów stropów, sklepień i stopni schodowych oraz gniazd na belki stropowe i podciągi, i) Z powierzchni ścianek o grubości do 15 cm nie należy potrącać otworów o powierzchni do 1 m 2. j) W przypadkach rozbierania murów i ścian obłożonych płytkami ceramicznymi, których stopień zniszczenia nie uzasadnia osobnego ich odjęcia (skucia) do dalszego użytku, grubość murów i ścian na powierzchni obłożonej płytkami mierzy się wraz z płytkami. k) Rury i ścianki otynkowane o grubości ponad 15 cm mierzy się wraz z tynkiem. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości podanych w kosztorysie ofertowym lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymagana do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie lub oczekiwanym przez Wykonawcę i Inspektora nadzoru. W przypadkach technicznie uzasadnionych, gdy ilości robót rozbiórkowych obliczenie wg obmiaru nie jest możliwe, należy jak ilość obliczać wg obmiaru na środkach transportowych z uwzględnieniem współczynnika spulchnienia Ilości, które mają być obmierzone wagowo, będą ważone w tonach lub kilogramach, zgodnie z wymaganiami SST. (dotyczy rozbiórek elementów stalowych) 7.3. Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących, to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Czas przeprowadzenia obmiaru Obmiary będą przeprowadzone przed częściowym lub ostatecznym odbiorem odcinków robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonane w sposób zrozumiały i jednoznaczny. Wymiary 27

10 skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi w karcie książki obmiarów. W razie braku miejsca, szkice mogą być dołączone w formie oddzielnego załącznika do książki obmiarów, którego wzór zostanie uzgodniony z Inspektorem nadzoru. Jednostka obmiaru. demontaż obróbek blacharskich m 2, demontaż rynien dachowych i rur spustowych mb, rozbiórka elementów betonowych i murów m 3, rozbiórka podłóg m 2, rozbiórka wykładzin i okładzin - m 2, skucie tynków m 2, demontaż okien i drzwi m 2, wywóz gruzu m 3, wywóz złomu stalowego t. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SST B O Wymagania ogólne pkt Rodzaje odbiorów robót W zależności od ustaleń odpowiednich SST, roboty podlegają następującym etapom odbioru: a) odbiorowi robót zanikających i ulęgających zakryciu, b) odbiorowi częściowemu, c) odbiorowi ostatecznemu, 8.2. Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulęgną zakryciu. Odbiór robót zanikających i ulęgających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor nadzoru lub komisja powołana przez Zamawiającego. Gotowość danej części robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inspektora nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inspektora nadzoru. Jakość i ilość robót ulęgających zakryciu ocenia Inspektor nadzoru na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, SST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad, jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektor nadzoru Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy z bezzwłocznym powiadomieniem na piśmie o tym fakcie Inspektora nadzoru. Odbiór 28

11 ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i SST. W toku odbioru ostatecznego robót, komisja zapozna się z realizacja ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadku stwierdzenia przez komisje, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i SST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu i bezpieczeństwo ruchu, komisja dokona potrąceń, oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: dokumentację projektową z naniesionymi zmianami oraz dodatkową, jeśli została sporządzona w trakcie realizacji umowy, szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne), ustalenia technologiczne, dzienniki budowy i książki obmiarów (oryginały), wyniki pomiarów kontrolnych zgodne z SST i ew. PZJ, deklaracje zgodności lub certyfikaty zgodności materiałów, zgodnie z SST i ew. PZJ, opinię technologiczną sporządzona na podstawie wszystkich wyników badań i pomiarów załączonych dokumentów odbioru, wykonanych zgodnie z SST i PZJ, geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawca wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisje roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w SST B O Wymagania ogólne pkt Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustalona dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawa płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Ustala się że jednostka rozliczeniowa jest dla : rozbiórki murów - [m 3 ] 29

12 rozbiórki posadzek,ścianek, podbudów, okładzin, tynków, pokryci dachowych, obróbek blacharskich [m 2 ] rozbiórki konstrukcji betonowych żelbetowych [m3] rozbiórki podbudowy, chodników itp.[ m 2 ] wywozu gruzu, załadunek, rozładunek [m 3 ], utylizacja [t] do 20 km Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z towarzyszącymi kosztami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z towarzyszącymi kosztami, koszty pośrednie, zysk kalkulacyjny i ryzyko. koszty związane z organizacją ruchu Ceny jednostkowe mogą być waloryzowane zgodnie z ustaleniami umownymi. Do cen jednostkowych nie należy wliczać podatku VAT Organizacja ruchu Koszty związane z organizacją ruchu obejmują: opracowanie oraz uzgodnienie z Inspektorem nadzoru i odpowiednimi instytucjami, projektu, organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inspektora nadzoru i wprowadzeniem dalszych zmian i uzgodnień wynikających z postępu robót, ustawienie tymczasowego oznakowania i oświetlenia, zgodnie z wymaganiami bezpieczeństwa ruchu, opłaty/dzierżawy terenu, przygotowanie terenu, konstrukcje tymczasowej, chodników, krawężników, tymczasowa przebudowę urządzeń obcych. 10. PRZEPISY ZWIAZANE Normy Szczegółowe przepisy z zakresu warunków BHP przy robotach rozbiórkowych - Rozp. Min. Bud. i Przemysłu Mat. Bud. z dnia Dz. U. Nr 13 poz. 93 z późniejszymi zmianami Inne dokumenty Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108 poz. 953). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 48 poz. 401). 30
