Wymiarowanie i dobór podgrzewaczy c.w.u.

Wielkość: px
Rozpocząć pokaz od strony:

Download "Wymiarowanie i dobór podgrzewaczy c.w.u."

Transkrypt

1 [ Powietrze ] [ Woda ] Materiały do projektowania nr 01/2010 [ Ziemia ] [ Buderus ] Wymiarowanie i dobór podgrzewaczy c.w.u. Ciepło jest naszym żywiołem

2 Spis treści 1 Podgrzewacze i zasobniki Logalux marki Buderus do podgrzewania wody użytkowej Komfort ciepłej wody Oznaczanie podgrzewaczy i zasobników wody użytkowej marki Buderus Informacje podstawowe Systemy podgrzewania wody użytkowej Rodzaje źródeł ciepła dla podgrzewaczy Regulacja temperatury c.w.u. przy zastosowaniu urządzeń regulacyjnych Logamatic Wymiarowanie podgrzewaczy Wskazania podstawowe Dobór podgrzewacza wg wskaźnika zapotrzebowania dla budynków mieszkalnych Dobór podgrzewacza wg mocy trwałej c.w.u Dobór podgrzewacza wg szczytowego zapotrzebowania c.w.u Dobór podgrzewacza przy pomocy wykresu zapotrzebowania ciepła Dobór podgrzewacza do basenu pływackiego Wybór podgrzewaczy i zasobników Podgrzewanie wody użytkowej z marką Buderus Stojące podgrzewacze wody użytkowej Logalux ST, SU oraz SF ( z wbudowanym wymiennikiem ciepła) Leżące podgrzewacze wody użytkowej Logalux L oraz LT Systemy ładowania zasobników: zestaw WT Logalux LAP z zasobnikiem Logalux SF oraz podgrzewaczem SU Systemy ładowania zasobników: zestaw WT Logalux LSP z zasobnikiem Logalux SF oraz LF Pomoce przy doborze Współczynniki korekcyjne przy doborze podgrzewaczy Wskaźnik zapotrzebowania dla budynków mieszkalnych Średnie wartości zapotrzebowania c.w.u. oraz energii cieplnej Pływalnia kryta / basen kąpielowy Hale sportowe Obiekty rzemieślnicze i przemysłowe Formularz do ustalenia wielkości podgrzewaczy wody (wzory do skopiowania) Dodatek Podstawowe wzory Wielkości obliczeniowe Punkty pomiarowe wielkości obliczeniowych Podgrzewacze wody/zasobniki ciepła w instalacjach słonecznych Biwalentne podgrzewacze c.w.u. Logalux SM Podgrzewacze c.w.u. z syfonem termicznym Logalux SL Zespolony, dwufunkcyjny podgrzewacz /zasobnik c.w.u. Logalux P7 S Zespolony, dwufunkcyjny zasobnik /podgrzewacz c.w.u. Logalux PL /2S Zasobnik ciepła zespolony z wężownicą do podgrzewania c.w.u. Duo FWS Zalecany dobór ilości kolektorów słonecznych do wielkości zasobników/podgrzewaczy c.w.u DIWA program do doboru podgrzewaczy i zasobników ciepłej wody użytkowej Kategorie zapotrzebowania oraz linie sumaryczne Wykres pojemności cieplnej Opis programu Wskazania do wyboru systemu podgrzewaczy pojemnościowych lub systemu ładowania zasobników Przykłady Zapotrzebowanie kompleksowe (budynek jednorodzinny z dwoma łazienkami) Podział normalny, przy dowolnym czasie trwania cyklu (kemping) Podział normalny wg DIN 4708 (budynek mieszkalny wielorodzinny) Zapotrzebowanie cykliczne (koszary) Słownik pomocniczy do programu DIWA Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 1

3 Podgrzewacze i zasobniki wody użytkowej Logalux marki Buderus 1 Podgrzewacze i zasobniki wody użytkowej Logalux marki Buderus 1.1 Komfort ciepłej wody Projektowanie dla różnych przypadków zapotrzebowania ciepłej wody użytkowej Praktycznie nieograniczony dostęp i to w każdej ilości ciepłej wody użytkowej, stał się obecnie oczywistością. Aby spełnić warunek dostarczenia każdej wymaganej ilości, należy starannie przeprowadzić analizę zapotrzebowania c.w.u., w celu ustalenia wielkości podgrzewacza wody użytkowej. Trafność przeprowadzonej analizy zapotrzebowania c.w.u. wzrasta wraz z ilością dostępnych danych wejściowych oraz z ich dokładnością. Obszerny, nowoczesny i aktualny program produkcyjny podgrzewaczy z odpowiednią regulacją marki Buderus, w zasadzie pokrywa wszystkie występujące przypadki zapotrzebowania na ciepłą wodę użytkową. Zasadniczo istnieje możliwość dokonania wyboru zbiorników stojących lub leżących, niezależnie od tego, czy przewiduje się system podgrzewaczy pojemnościowych lub system ładowania zasobników ciepłej wody. Ta czynność jest ważnym punktem przy wstępnym doborze. Należy przy tym zwrócić uwagę, na: wielkość istniejącej powierzchni, na której można ustawić urządzenia, uwzględnienie wymiarów zbiorników, decydujących o możliwości ich wprowadzenia do pomieszczenia zainstalowania, wysokość pomieszczenia zainstalowania zbiorników. Należy przy tym dążyć do uzyskania możliwie obszernych i dokładnych informacji, dotyczących projektowanej instalacji przygotowania ciepłej wody użytkowej. W celu dodatkowego wsparcia, opracowano niniejsze Materiały do projektowania Projektowanie z wykorzystaniem Materiałów W rozdziale Informacje podstawowe, przedstawiono systemy przygotowania ciepłej wody użytkowej oraz rodzaje jej podgrzewania, przy zastosowaniu odpowiedniej automatycznej regulacji podgrzewania wody. W rozdziale Wymiarowanie podgrzewaczy, wyjaśniono postępowanie związane z doborem wielkości podgrzewaczy pojemnościowych. Podano najpierw teoretyczne podstawy dokonywania obliczeń, objaśniając je następnie przykładami praktycznymi. Umożliwia to łatwy dobór wielkości podgrzewaczy, przez wstawienie danych wyjściowych odpowiednich dla danego obiektu. Rozdział Wybór podgrzewaczy i zasobników, obok danych technicznych poszczególnych typoszeregów podgrzewaczy pojemnościowych i zasobników, zawiera również wykresy mocy oraz przykłady instalacji, wraz z połączeniami hydraulicznymi. Zebranie informacji umożliwiających właściwy dobór podgrzewaczy pojemnościowych wody użytkowej, w większości przypadków jest problemem zasadniczym. Obok wielu tabel zawierających wielkości wytyczne dla zapotrzebowania ciepłej wody użytkowej, jako specjalną pomoc w doborze, opracowano formularz ułatwiający zebranie tych danych technicznych. Zawartość arkusza przedstawiono na stronie 26. W dodatku, na stronach 148 i 149 zestawiono w sposób przejrzysty, najważniejsze wzory podstawowe oraz przynależne wielkości przeliczeniowe. W rozdziale 8, przedstawiono program komputerowy DIWA, do doboru podgrzewaczy i zasobników ciepłej wody użytkowej, z jego szczegółowym opisem oraz przykładami obliczeń dla różnego typu obiektów. 2 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

4 Podgrzewacze i zasobniki wody użytkowej Logalux marki Buderus Wymiarowanie i dobór 1.2 Oznaczanie podgrzewaczy i zasobników wody użytkowej marki Buderus Rodzaj podgrzewacza /zasobnika Wyposażenie Sposób podgrzewu Rodzaj pow. grzejnej (wymiennika ciepła) Medium grzewcze Moc cieplna Poj. zbiorników od... do [l] Oznaczenie (najmniejszego w typoszeregu) H C Logalux HC70 1) S 120 Logalux S120 1) F Logalux SF300 L Logalux SL ) Logalux SL ) M Logalux SM300 2) T Logalux ST1/4 U 1 0 Logalux SU1 Logalux SU1 W 1) L Logalux L135/1 F Logalux LF400 T Logalux LT135/1 N Logalux LTN400 H Logalux LTH400 D Logalux LTD400 L2 F Logalux L2F800 T N Logalux L2TN800 H Logalux L2TH800 D Logalux L2TD800 L3 F Logalux L3F1200 T N Logalux L3TN1200 H Logalux L3TH1200 D Logalux L3TD1200 H wiszący L leżący L2 leżący (2 zbiorniki) L3 leżący (3 zbiorniki) S stojący C Classic F podgrzew zewn. (system ładowania) L zbiornik ładowany warstwowo M podgrzewacz multiwalentny T wyposażenie Top U podgrzewacz uniwersalny - 1 wymiennik ciepła z syfonem termicznym - 2 wymiennik ciepła z syfonem termicznym oraz gładkorurowy wymiennik ciepła D para N normalna moc cieplna H wysoka moc cieplna 1) podgrzewacz (biały) do kotłów grzewczych naściennych (patrz Materiały do projektowania dotycz. kotłów kondens. Logamax plus GB..., oraz kotłów Logamax U...) 2) podgrzewacz wody do układów słonecznych (patrz Materiały do projektowania dot. techniki solarnej Logasol, do podgrzewu c.w.u. oraz wspierania ogrzewania obiektu) 3/1 Przegląd oznaczeń podgrzewaczy i zasobników wody użytkowej marki Buderus. Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 3

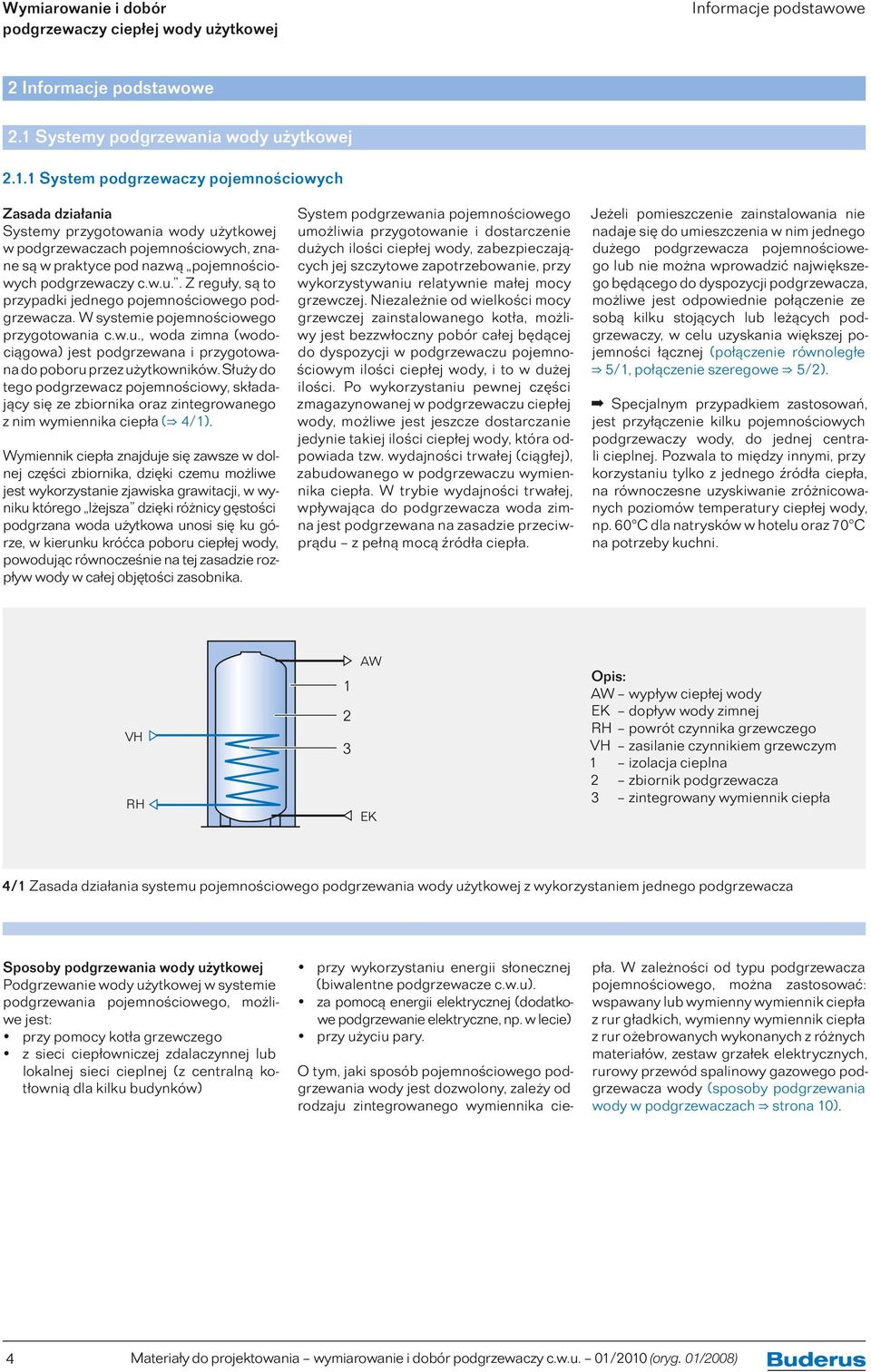

5 Informacje podstawowe 2 Informacje podstawowe 2.1 Systemy podgrzewania wody użytkowej System podgrzewaczy pojemnościowych Zasada działania Systemy przygotowania wody użytkowej w podgrzewaczach pojemnościowych, znane są w praktyce pod nazwą pojemnościowych podgrzewaczy c.w.u.. Z reguły, są to przypadki jednego pojemnościowego podgrzewacza. W systemie pojemnościowego przygotowania c.w.u., woda zimna (wodociągowa) jest podgrzewana i przygotowana do poboru przez użytkowników. Służy do tego podgrzewacz pojemnościowy, składający się ze zbiornika oraz zintegrowanego z nim wymiennika ciepła ( 4/1). Wymiennik ciepła znajduje się zawsze w dolnej części zbiornika, dzięki czemu możliwe jest wykorzystanie zjawiska grawitacji, w wyniku którego lżejsza dzięki różnicy gęstości podgrzana woda użytkowa unosi się ku górze, w kierunku króćca poboru ciepłej wody, powodując równocześnie na tej zasadzie rozpływ wody w całej objętości zasobnika. System podgrzewania pojemnościowego umożliwia przygotowanie i dostarczenie dużych ilości ciepłej wody, zabezpieczających jej szczytowe zapotrzebowanie, przy wykorzystywaniu relatywnie małej mocy grzewczej. Niezależnie od wielkości mocy grzewczej zainstalowanego kotła, możliwy jest bezzwłoczny pobór całej będącej do dyspozycji w podgrzewaczu pojemnościowym ilości ciepłej wody, i to w dużej ilości. Po wykorzystaniu pewnej części zmagazynowanej w podgrzewaczu ciepłej wody, możliwe jest jeszcze dostarczanie jedynie takiej ilości ciepłej wody, która odpowiada tzw. wydajności trwałej (ciągłej), zabudowanego w podgrzewaczu wymiennika ciepła. W trybie wydajności trwałej, wpływająca do podgrzewacza woda zimna jest podgrzewana na zasadzie przeciwprądu z pełną mocą źródła ciepła. Jeżeli pomieszczenie zainstalowania nie nadaje się do umieszczenia w nim jednego dużego podgrzewacza pojemnościowego lub nie można wprowadzić największego będącego do dyspozycji podgrzewacza, możliwe jest odpowiednie połączenie ze sobą kilku stojących lub leżących podgrzewaczy, w celu uzyskania większej pojemności łącznej (połączenie równoległe 5/1, połączenie szeregowe 5/2). Specjalnym przypadkiem zastosowań, jest przyłączenie kilku pojemnościowych podgrzewaczy wody, do jednej centrali cieplnej. Pozwala to między innymi, przy korzystaniu tylko z jednego źródła ciepła, na równoczesne uzyskiwanie zróżnicowanych poziomów temperatury ciepłej wody, np. C dla natrysków w hotelu oraz 70 C na potrzeby kuchni. VH RH AW EK Opis: AW wypływ ciepłej wody EK dopływ wody zimnej RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 1 izolacja cieplna 2 zbiornik podgrzewacza 3 zintegrowany wymiennik ciepła 4/1 Zasada działania systemu pojemnościowego podgrzewania wody użytkowej z wykorzystaniem jednego podgrzewacza Sposoby podgrzewania wody użytkowej Podgrzewanie wody użytkowej w systemie podgrzewania pojemnościowego, możliwe jest: przy pomocy kotła grzewczego z sieci ciepłowniczej zdalaczynnej lub lokalnej sieci cieplnej (z centralną kotłownią dla kilku budynków) przy wykorzystaniu energii słonecznej (biwalentne podgrzewacze c.w.u). za pomocą energii elektrycznej (dodatkowe podgrzewanie elektryczne, np. w lecie) przy użyciu pary. O tym, jaki sposób pojemnościowego podgrzewania wody jest dozwolony, zależy od rodzaju zintegrowanego wymiennika ciepła. W zależności od typu podgrzewacza pojemnościowego, można zastosować: wspawany lub wymienny wymiennik ciepła z rur gładkich, wymienny wymiennik ciepła z rur ożebrowanych wykonanych z różnych materiałów, zestaw grzałek elektrycznych, rurowy przewód spalinowy gazowego podgrzewacza wody (sposoby podgrzewania wody w podgrzewaczach strona 10). 4 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

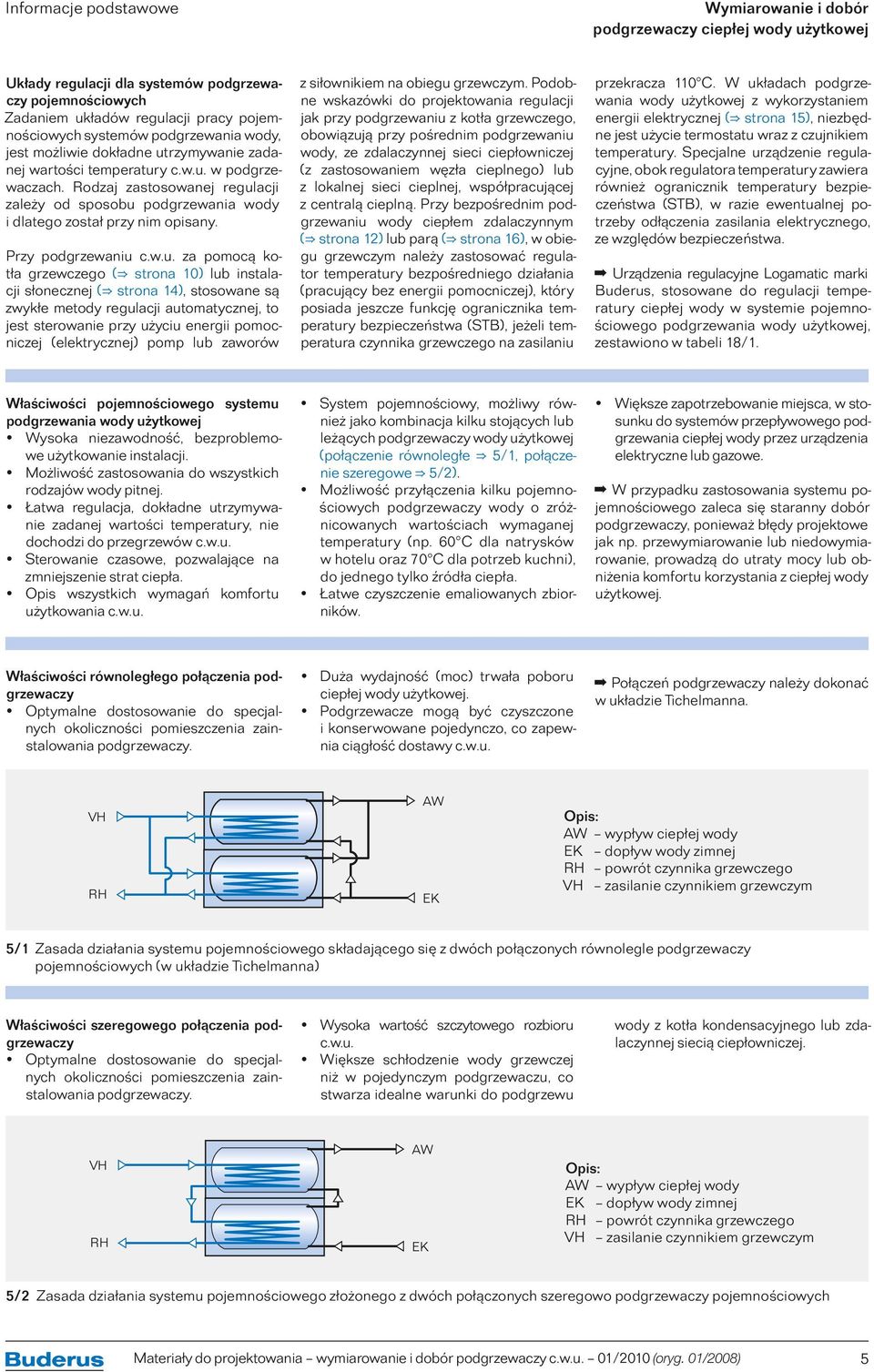

6 Informacje podstawowe Wymiarowanie i dobór Układy regulacji dla systemów podgrzewaczy pojemnościowych Zadaniem układów regulacji pracy pojemnościowych systemów podgrzewania wody, jest możliwie dokładne utrzymywanie zadanej wartości temperatury c.w.u. w podgrzewaczach. Rodzaj zastosowanej regulacji zależy od sposobu podgrzewania wody i dlatego został przy nim opisany. Przy podgrzewaniu c.w.u. za pomocą kotła grzewczego ( strona 10) lub instalacji słonecznej ( strona 14), stosowane są zwykłe metody regulacji automatycznej, to jest sterowanie przy użyciu energii pomocniczej (elektrycznej) pomp lub zaworów z siłownikiem na obiegu grzewczym. Podobne wskazówki do projektowania regulacji jak przy podgrzewaniu z kotła grzewczego, obowiązują przy pośrednim podgrzewaniu wody, ze zdalaczynnej sieci ciepłowniczej (z zastosowaniem węzła cieplnego) lub z lokalnej sieci cieplnej, współpracującej z centralą cieplną. Przy bezpośrednim podgrzewaniu wody ciepłem zdalaczynnym ( strona 12) lub parą ( strona 16), w obiegu grzewczym należy zastosować regulator temperatury bezpośredniego działania (pracujący bez energii pomocniczej), który posiada jeszcze funkcję ogranicznika temperatury bezpieczeństwa (STB), jeżeli temperatura czynnika grzewczego na zasilaniu przekracza 110 C. W układach podgrzewania wody użytkowej z wykorzystaniem energii elektrycznej ( strona 15), niezbędne jest użycie termostatu wraz z czujnikiem temperatury. Specjalne urządzenie regulacyjne, obok regulatora temperatury zawiera również ogranicznik temperatury bezpieczeństwa (STB), w razie ewentualnej potrzeby odłączenia zasilania elektrycznego, ze względów bezpieczeństwa. Urządzenia regulacyjne Logamatic marki Buderus, stosowane do regulacji temperatury ciepłej wody w systemie pojemnościowego podgrzewania wody użytkowej, zestawiono w tabeli 18/1. Właściwości pojemnościowego systemu podgrzewania wody użytkowej Wysoka niezawodność, bezproblemowe użytkowanie instalacji. Możliwość zastosowania do wszystkich rodzajów wody pitnej. Łatwa regulacja, dokładne utrzymywanie zadanej wartości temperatury, nie dochodzi do przegrzewów c.w.u. Sterowanie czasowe, pozwalające na zmniejszenie strat ciepła. Opis wszystkich wymagań komfortu użytkowania c.w.u. System pojemnościowy, możliwy również jako kombinacja kilku stojących lub leżących podgrzewaczy wody użytkowej (połączenie równoległe 5/1, połączenie szeregowe 5/2). Możliwość przyłączenia kilku pojemnościowych podgrzewaczy wody o zróżnicowanych wartościach wymaganej temperatury (np. C dla natrysków w hotelu oraz 70 C dla potrzeb kuchni), do jednego tylko źródła ciepła. Łatwe czyszczenie emaliowanych zbiorników. Większe zapotrzebowanie miejsca, w stosunku do systemów przepływowego podgrzewania ciepłej wody przez urządzenia elektryczne lub gazowe. W przypadku zastosowania systemu pojemnościowego zaleca się staranny dobór podgrzewaczy, ponieważ błędy projektowe jak np. przewymiarowanie lub niedowymiarowanie, prowadzą do utraty mocy lub obniżenia komfortu korzystania z ciepłej wody użytkowej. Właściwości równoległego połączenia podgrzewaczy Optymalne dostosowanie do specjalnych okoliczności pomieszczenia zainstalowania podgrzewaczy. Duża wydajność (moc) trwała poboru ciepłej wody użytkowej. Podgrzewacze mogą być czyszczone i konserwowane pojedynczo, co zapewnia ciągłość dostawy c.w.u. Połączeń podgrzewaczy należy dokonać w układzie Tichelmanna. VH RH AW EK Opis: AW wypływ ciepłej wody EK dopływ wody zimnej RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 5/1 Zasada działania systemu pojemnościowego składającego się z dwóch połączonych równolegle podgrzewaczy pojemnościowych (w układzie Tichelmanna) Właściwości szeregowego połączenia podgrzewaczy Optymalne dostosowanie do specjalnych okoliczności pomieszczenia zainstalowania podgrzewaczy. Wysoka wartość szczytowego rozbioru c.w.u. Większe schłodzenie wody grzewczej niż w pojedynczym podgrzewaczu, co stwarza idealne warunki do podgrzewu wody z kotła kondensacyjnego lub zdalaczynnej siecią ciepłowniczej. VH RH AW EK Opis: AW wypływ ciepłej wody EK dopływ wody zimnej RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 5/2 Zasada działania systemu pojemnościowego złożonego z dwóch połączonych szeregowo podgrzewaczy pojemnościowych Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 5

7 Informacje podstawowe System ładowania zasobników c.w.u. Zasada działania System ładowania zasobników c.w.u. różni się od systemu podgrzewaczy pojemnościowych, przede wszystkim umiejscowieniem wymiennika ciepła do podgrzewania wody użytkowej. O ile w systemie podgrzewaczy pojemnościowych każdy podgrzewacz posiada zintegrowany wymiennik ciepła, to w systemie ładowania znajduje się przynajmniej jeden zasobnik c.w.u., nie posiadający wymiennika ciepła. W odróżnieniu od systemu podgrzewaczy pojemnościowych, gdzie zintegrowany wymiennik ciepła podgrzewa wodę w zbiorniku od dołu do góry (zjawisko grawitacji), w systemach ładowania zasobnik wody (bez zintegrowanego wymiennika ciepła) ładowany jest podgrzaną wodą użytkową (c.w.u.) od góry do dołu t.j. warstwowo, przy pomocy pompy ładującej c.w.u. Dlatego mówi się także o zasobniku ładowanym warstwowo (zasada ładowania warstwowego). Ze względu na zlokalizowanie wymiennika ciepła, rozróżnia się podstawowy podział na: system ładowania zasobników c.w.u. z zewnętrznym wymiennikiem ciepła, t.zn. że wymiennik umieszczony jest na zewnątrz zbiornika zasobnikowego (zestaw wymiennika ciepła: Logalux LAP zamontowany na zasobniku 8/1, lub Logalux LSP zlokalizowany obok zasobnika 8/2). system ładowania zasobników c.w.u. z wewnętrznym wymiennikiem ciepła, t.zn. że wymiennik umiejscowiony jest wewnątrz jednego ze zbiorników zasobnikowych. Jest to kombinacja podgrzewacza pojemnościowego ze zintegrowanym wymiennikiem ciepła oraz zasobnika c.w.u. niewyposażonego w wymiennik ciepła ( 9/1). Jeżeli pobór ciepłej wody z zasobnika będzie tak duży, że zareaguje na to układ regulacji automatycznej i załączy pompę ładującą, to rozróżnia się przy tym dwa przypadki: 1. Jeżeli moc cieplna odpowiadająca wielkości poboru c.w.u. jest mniejsza niż maksymalna moc wymiennika ciepła, to żądaną ilość ciepłej wody uzyska się już w wyniku jej przepływu przez wymiennik. Ilość zakumulowanej w zasobniku ciepłej wody, pozostaje zachowana. 2. Gdy moc cieplna odpowiadająca wielkości poboru c.w.u. wzrasta i przekracza maksymalną moc wymiennika ciepła, to będzie pobierana także ciepła woda zakumulowana w zasobniku. Przy dalszym zapotrzebowaniu, przez dowolny przeciąg czasu można pobierać c.w.u. w ilości odpowiadającej maksym. mocy wymiennika ciepła ( mocy trwałej ). Jeżeli pomieszczenie zainstalowania nie nadaje się do umieszczenia w nim jednego dużego zasobnika wody lub nie można wprowadzić największego będącego do dyspozycji zasobnika, możliwe jest połączenie szeregowe lub równoległe kilku stojących lub leżących zasobników, które wraz z wymiennikiem ciepła tworzą system ładowania, celem uzyskania większej pojemności łącznej zasobników. Przy większym strumieniu przepływu w cyrkulacji c.w. należy uwzględnić sekundowy przepływ systemu ładowania. Powinien on być wiekszy, aby proces ładowania przebiegał właściwie. W przeciwnym razie, należy zaprojektować wyłączenie cyrkulacji podczas ładowania. Specjalnym przypadkiem zastosowań, jest przyłączenie kilku systemów ładowania c.w.u. do jednej centrali cieplnej. Pozwala to np. przy korzystaniu tylko z jednego źródła ciepła, na równoczesne uzyskiwanie zróżnicowanych poziomów temperatury ciepłej wody, np. C dla natrysków w hotelu oraz 70 C na potrzeby kuchni. Sposoby podgrzewania ciepłej wody Typowymi sposobami podgrzewania ciepłej wody w systemie ładowania zasobników są: przy pomocy kotła grzewczego (preferuje się kotły kondensujące), ze zdalaczynnej sieci ciepłowniczej lub innego systemu zdalnego (np. z kotłowni ogrzewającej kilka budynków). Zestawy zewnętrznych wymienników ciepła Logalux LAP oraz LSP zawierają wymienniki płytowe wykonane z blachy nierdzewnej, posiadają dużą moc cieplną i nadają się do obu sposobów podgrzewu. Zestaw wymiennika Logalux LAP może być wykorzystany do podgrzewu biwalentnego (z dwóch źródeł), we współpracy ze stojącym podgrzewaczem pojemnościowym Logalux SU, jeżeli zintegrowany z podgrzewaczem wymiennik ciepła z rur gładkich, zostanie podłączony do instalacji słonecznej ( strona 118). Przy zestawach wymienników ciepła Logalux LAP oraz LSP, temperatura na zasilaniu po stronie pierwotnej może wynosić maksymalnie 75 C (uniknięcie zakamieniania). Jeżeli twardość wody przekracza 8 n, to maksymalną temperaturę zasilania należy ograniczyć nawet do 70 C, celem uniknięcia zakamieniania wymiennika płytowego. Dezynfekcja termiczna systemów ładowania zasobników c.w.u., tzn. podgrzewanie pojemności zasobników do 70 C ( strona 22), przy twardości wody przekraczającej 8 n, jest możliwe jedynie w koniecznych przypadkach. W systemie ładowania zasobników c.w.u. z wewnętrznym wymiennikiem ciepła, oprócz podgrzewania wody za pomocą kotła grzewczego lub z sieci cieplnej zdalaczynnej, możliwe jest podgrzewanie parą wodną ( strona 9). Zestawy grzałek elektrycznych (wyposażenie dodatkowe) podgrzewają wodę się w zbiorniku od dołu do góry, a więc na zasadzie systemu podgrzewaczy pojemnościowych. Dlatego ich zastosowanie w systemie ładowania zasobników c.w.u. ma sens jedynie jako dodatkowe źródło energii, np. w lecie. 6 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

8 Informacje podstawowe Wymiarowanie i dobór Reguły regulacji automatycznej systemów ładowania zasobników wody użytkowej Ponieważ zasadą działania systemu ładowania zasobników c.w.u. jest ładowanie (podgrzewanie) od góry do dołu, a więc zupełnie inaczej niż w systemie podgrzewaczy pojemnościowych, układ regulacji musi uwzględniać tą właściwość. Polega ona na tym, że w systemie ładowania zasobników temperaturę ciepłej wody uzyskuje się na zewnątrz zasobników, a jej wartość odczytuje się dopiero po dopłynięciu wody do zasobnika, za pomocą czujnika temperatury w zasobniku. Toteż, wskazania czujnika temperatury w zasobniku, nie mają wpływu na temperaturę ciepłej wody ładującej zasobnik. Możliwe jest zainstalowanie zaworu ograniczającego przepływ w obiegu wtórnym za wymiennikiem ciepła i nastawienie obliczonej wielkości przepływu, co pozwali uzyskać wymaganą wartość temperatury ciepłej wody. Jest to możliwe, jeżeli znana jest moc cieplna wymiennika ciepła oraz parametry temperaturowe. Mamy do czynienia z dwoma ekstremalnymi przypadkami, które mogą panować przy załączaniu procesu ładowania: zasobnik wypełniony jest wodą zimną (np. o temperaturze 10 C) lub proces ładowania uaktywnia się, gdy osiągnięta zostaje wartość histerezy załączania układu sterowania (np. przy histerezie wynoszącej 5 K oraz wartości zadanej temperatury w zasobniku C, załączenie procesu ładowania następuje przy wartości temperatury wody wynoszącej 55 C). W pierwszym przypadku należy nastawić mniejszy przepływ podgrzewanej wody, musi on przetransformować dużą różnicę temperatur z 10 C do C. W drugim przypadku, przyrost temperatury o 5 K jest niewielki, tak więc przy nastawionej na stałe małej wartości przepływu, przy odpowiednio wysokiej temperaturze na zasilaniu czynnika grzewczego, ciepła woda może osiągnąć zbyt wysoką temperaturę, skutkiem czego ewentualnie może być niebezpieczeństwo poparzenia. Dobór układu automatycznej regulacji, musi uwzględniać możliwość wystąpienia tych obydwóch ekstremalnych przypadków. Rodzaj zastosowanej regulacji dla systemu ładowania zasobników c.w.u. zależy również od sposobu podgrzewania i dlatego jest tam także opisany. Zasada działania jest jednakowoż zasadniczo jednakowa. Przy podgrzewaniu wody za pomocą kotła grzewczego ( strona 10), występują zwykłe układy regulacji, które przy pomocy (elektrycznej) energii pomocniczej, sterują odpowiednimi pompami lub zaworami z organami nastawczymi, w obiegach grzewczych. Wskazówki do projektowania układów regulacji procesu podgrzewania wody użytkowej przez kocioł grzewczy, w równej mierze obowiązują także przy pośrednim podgrzewaniu wody z sieci ciepłowniczej zdalaczynnej (za pośrednictwem węzłów cieplnych) wzgl. z innego systemu zdalnego, zasilanego z centrali cieplnej. Przy bezpośrednim podgrzewaniu wody ciepłem zdalaczynnym ( strona 12), w obiegu grzewczym należy zastosować regulator temperatury bezpośredniego działania (pracujący bez energii pomocniczej), który posiada jeszcze funkcję ogranicznika temperatury bezpieczeństwa (STB), jeżeli temperatura czynnika grzewczego na zasilaniu przekracza 110 C. Urządzenia regulacyjne Logamatic marki Buderus, stosowane do regulacji temperatury ciepłej wody w systemie ładowania zasobników, zestawiono w tabeli 19/1. Właściwości systemu ładowania zasobników c.w.u. Szybka dyspozycyjność ciepłej wody. Pełne podgrzanie całej pojemności zasobnika. Wysoka wielkość szczytowego poboru, gdyż po rozładowaniu zasobnika, natychmiast jest do dyspozycji pełna moc wymiennika ciepła. Duże schłodzenie czynnika grzewczego, dzięki czemu uzyskuje się niską temperaturę wody powrotnej, a to są idealne warunki do podgrzewu wody ze zdalaczynnej sieci ciepłowniczej oraz rozwiązań wykorzystujących kondensację. Niewielka strata ciśnienia. Łatwe czyszczenie zasobników. Należy zwracać uwagę na twardość wody, aby uniknąć zjawiska zakamieniania płytowego wymiennika ciepła. Możliwość elastycznego projektowania mocy cieplnej wymiennika oraz pojemności zasobnika c.w.u., stosownie do danej instalacji. W przypadku budynków mieszkalnych, często możliwe jest zastosowanie mniejszych zbiorników, w porównaniu z systemem podgrzewaczy pojemnościowych. Przy projektowaniu należy pamiętać, że systemy ładowania zasobników muszą być wyregulowane lub wymagają stosownej regulacji automatycznej. Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 7

9 Informacje podstawowe System ładowania zasobników z zewnętrznym zestawem wymiennika ciepła Logalux LAP lub LSP Wymiennik ciepła zlokalizowany nad zasobnikiem W tym wariancie mamy do dyspozycji zestaw wymiennika ciepła Logalux LAP (system ładowania z nasadzonym na zasobniku wymiennikiem płytowym), dostępny w różnych wielkościach ( 8/1). Zestaw wymiennika ciepła Logalux LAP stosowany jest z zasobnikami stojącymi Logalux SF lub z podgrzewaczami pojemnościowymi Logalux SU ( strona 118). Dla zestawów wymienników ciepła Logalux LAP, wielkość minimalnej przyłączonej mocy cieplnej (do doboru pompy w obiegu pierwotnym), wynosi: 20 kw dla wymiennika LAP 1.1/ kw dla wymiennika LAP 2.1/2.2 kw dla wymiennika LAP 3.1/3.2 Jeżeli przewiduje się równoczesną pracę na potrzeby ogrzewania budynku oraz podgrzewanie wody użytkowej, należy zaprojektować dodanie tych mocy, do mocy cieplnej kotła ( strona 24). Wymiennik ciepła zlokalizowany obok zasobnika W tym wariancie, oferuje się zestaw wymiennika ciepła Logalux LSP (system ładowania ze zlokalizowanym obok zasobnika wymiennikiem płytowym), dostępny w różnych wielkościach mocy ( 8/2). Zestaw wymiennika ciepła Logalux LSP może współpracować z pojedynczym zasobnikiem c.w.u., albo z kilkoma zasobnikami Logalux SF/Logalux LF, połączonymi równolegle lub szeregowo ( strona 123). Zestaw wymiennika ciepła Logalux LSP dobierany jest według wymaganej mocy cieplnej oraz spadku ciśnienia po stronie c.w.u. Na dopływie czynnika grzewczego występuje regulator temperatury bezpośredniego działania oraz zawór regulacyjny, na którym należy nastawić taką wartość przepływu czynnika grzewczego, aby na wypływie c.w.u. uzyskać wymaganą wartość temperatury. Praca ciągła pompy ładującej zasobnik c.w.u. mniejsza pojemność zasobnika Przy ciągłej pracy pompy ładującej zasobnik, po każdym poborze ciepłej wody następuje natychmiastowe podgrzanie wody w zasobniku, do nastawionej wartości zadanej. Pozwala to na dobór zasobników o nieco mniejszej pojemności. Na podstawie doświadczeń, wariant taki należy wybrać dla zasobników o pojemności ponad 0 litrów, w instalacjach z długotrwałym poborem ciepłej wody, bez krótkotrwałych poborów szczytowych. Okresowa praca pompy ładującej zasobnik c.w.u. większa pojemność zasobnika W przypadku pracy okresowej, pompa ładująca zasobnik c.w.u. załączana jest tylko w razie potrzeby, t.j. dopiero wtedy, gdy pewna część wody zostanie z zasobnika pobrana, wzgl. schłodzona. Przy większych rozbiorach ciepłej wody należy zatem dobrać zasobnik o większej pojemności, aby zapewnić wystarczający zapas c.w.u. Zaletą okresowo pracującej pompy ładującej, jest niższe zużycie energii elektrycznej. RH VH AW EK Opis: AW wypływ ciepłej wody Opis oznaczeń ( 8/1 oraz 8/2): EK dopływ wody zimnej RH powrót czynnika grzewczego AW wypływ ciepłej wody VH zasilanie czynnikiem grzewczym EK dopływ wody zimnej RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 8/1 Zasada działania systemu ładowania zasobnika z zewnętrznym zestawem wymiennika ciepła Logalux LAP zlokalizowanym nad zasobnikiem VH AW Opis: AW wypływ ciepłej wody EK dopływ wody zimnej RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym RH EK 8/2 Zasada działania systemu ładowania zasobnika z zewnętrznym zestawem wymiennika ciepła Logalux LSP zlokalizowanym obok zasobnika 8 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

10 Informacje podstawowe Wymiarowanie i dobór System ładowania zasobników c.w.u. z wewnętrznym wymiennikiem ciepła Zestawy zbiorników Ten wariant systemu ładowania zasobników jest realizowany np. z zastosowaniem podgrzewaczy pojemnościowych Logalux LT... (od pojemności 400 l) oraz zasobników c.w.u. Logalux LF. Jest to kombinacja systemu ładowania z wewnętrznym wymiennikiem ciepła, gdyż wymiennik ciepła systemu ładowania znajduje się wewnątrz jednego ze zbiorników, mianowicie w podgrzewaczu pojemnościowym Logalux LT... W tej kombinacji jak zwykle w systemie ładowania występuje co najmniej jeden zbiornik bez zintegrowanego wymiennika ciepła, a mianowicie Logalux LF o tej samej pojemności, który jest ładowany podgrzaną wodą użytkową ( 9/1). W opisanym systemie ładowania, oprócz podgrzewania wody za pomocą kotła grzewczego lub ze zdalaczynnej sieci ciepłowniczej, możliwe jest podgrzewanie parą wodną. Konieczna jest w tym przypadku kombinacja podgrzewacza pojemnościowego Logalux LTD ze zintegrowanym wymiennikiem ciepła zasilanym parą oraz zasobnika c.w.u. Logalux LF bez wymiennika ciepła. Zasada działania systemu Ten wariant systemu ładowania zasobników, do podgrzewania wody wykorzystuje zintegrowany wymiennik ciepła z rur gładkich (wężownicę) dolnego podgrzewacza pojemnościowego Logalux LT Pompa ładująca ciepłej wody tłoczy wodę w celu podgrzania, z górnego zasobnika ciepłej wody Logalux LF, do podgrzewacza pojemnościowego Logalux LT... Podgrzana woda użytkowa zasila następnie zasobnik Logalux LF, ładując go od góry do dołu. Króciec poboru ciepłej wody jest podłączony do dolnego podgrzewacza pojemnościowego. Ponieważ woda zimna dopływa równocześnie do obu zbiorników, ciepła woda z górnego zasobnika wody Logalux LF, będzie wypierana do dolnego podgrzewacza pojemnościowego Logalux LT Dopływająca do dolnego podgrzewacza pojemnościowego Logalux LT woda zimna, zostanie tam podgrzana przy pomocy zintegrowanego wymiennika ciepła (wężownicy) i jest do dyspozycji, jako wydajność (moc) trwała, stosownie do mocy cieplnej wymiennika ciepła (wężownicy). Właściwości systemu Wysoka wielkość poboru szczytowego. Możliwość zastosowania do wszystkich wartości twardości wody. Dobre dostosowanie do różnych zapotrzebowań c.w.u. oraz różnych wielkości przepływu wody grzewczej. Oprócz podgrzewania wody za pomocą kotła grzewczego lub ze zdalaczynnej sieci ciepłowniczej, możliwe jest podgrzewanie parą. Doboru pompy ładującej ciepłej wody dokonać na podstawie wydajności (mocy) ciągłej podgrzewacza pojemnościowego Logalux LT VH RH PS2 EK AW Opis: AW wypływ ciepłej wody EK dopływ wody zimnej PS2 pompa ładująca c.w.u. (w obiegu wtórnym) RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 9/1 Zasada działania systemu ładowania zasobników jako kombinacja podgrzewacza pojemnościowego Logalux LT... (od pojemności 400 l) oraz leżącego na nim zasobnika c.w.u. Logalux LF Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 9

11 Informacje podstawowe 2.2 Rodzaje źródeł ciepła dla podgrzewaczy Podgrzewanie wody za pomocą kotła grzewczego Zasadniczo nie ma znaczenia, czy kocioł grzewczy opalany jest olejem, gazem, energią elektryczną lub paliwem stałym. Temperatura czynnika grzewczego wynosi z reguły poniżej 110 C. Jeżeli przekracza ona 110 C, należy przewidzieć dodatkowy ogranicznik temperatury bezpieczeństwa (STB), do przerwania trybu pracy grzewczej. Wskazówki projektowe dotyczące regulacji układów przygotowania c.w.u. przy podgrzewaniu przez kocioł grzewczy, obowiązują w większości także przy pośrednim podgrzewaniu wody, ze zdalaczynnej sieci ciepłowniczej (za pośrednictwem węzła cieplnego) lub z innego systemu zdalnego doprowadzania ciepła, np. przy zastosowaniu centralnego źródła ciepła, zasilającego kilka budynków. System podgrzewaczy pojemnościowych podgrzewanych przez kocioł grzewczy Podgrzewacze pojemnościowe Podstawowym założeniem konstrukcyjnym dla procesu podgrzewu oraz regulacji podgrzewaczy pojemnościowych c.w.u. marki Buderus jest wymiennik ciepła, zlokalizowany w dolnej części podgrzewaczy. Pozwala to wykorzystać efekt cyrkulacji grawitacyjnej w całej pojemności podgrzewacza, podczas procesu podgrzewania. Dlatego ważnym kryterium oceny podgrzewaczy, jest rodzaj oraz wielkość powierzchni grzewczej wymiennika ciepła. Oferowane podgrzewacze pojemnościowe c.w.u. marki Buderus typu Logalux, posiadają zintegrowane wymienniki ciepła lub możliwość zabudowy dodatkowego wymiennika ciepła, dobranego optymalnie do każdorazowej pojemności podgrzewacza. Systemy podgrzewaczy pojemnościowych c.w.u. należy zaprojektować tak, aby będąca do dyspozycji moc cieplna, odpowiadała mocy cieplnej zintegrowanych wymienników ciepła. Celem powinno być, aby przerwy w ogrzewaniu obiektu były możliwie krótkie, a podgrzewanie wody odbywało się bez przerw w pracy kotła grzewczego (bez t.zw. taktowania ). Regulacja temperatury ciepłej wody Podstawowym celem regulacji systemu podgrzewaczy pojemnościowych c.w.u. jest utrzymywanie możliwie dokładnie, zadanej wartości temperatury c.w. w podgrzewaczu. Nowoczesne układy regulacji, jak np. urządzenia regulacyjne Logamatic marki Buderus, umożliwiają to, pozwalają sensownie wykorzystać energię i zapewniają ekonomiczną pracę instalacji ( strona 17). Regulacja temperatury c.w.u. w podgrzewaczach pojemnościowych c.w.u. odbywa się zwykle przy udziale: sterownika regulacyjnego kotła grzewczego Logamatic z funkcją podgrzewu c.w.u., lub niezależnego urządzenia regulacyjnego Logamatic, do podgrzewu wody użytkowej ( 18/1). Jedna pompa ładująca podgrzewacza oraz jeden czujnik temperatury Dzięki regulatorowi temperatury z zanurzeniowym czujnikiem temperatury c.w.u. umieszczonym w podgrzewaczu (alternatywnie można wykorzystać czujnik przylgowy), możliwe jest sterowanie pompą ładującą lub zaworem regulacyjnym, aby utrzymywać zadaną wartość temperatury w podgrzewaczu. Wielkość dozwolonej odchyłki od wartości zadanej nastawiana jest jako wielkość histerezy załączania oraz wyłączania w regulatorze. Zastosowanie zaworu zwrotnego za pompą ładującą na przewodzie zasilającym czynnika grzewczego, pozwala uniknąć niepożądanego schłodzenia podgrzewacza przez obieg grzewczy. VH RH PS Logamatic KR FW AW EK Opis: Logamatic... sterownik regulacyjny kotła grzewczego Logamatic lub niezależne urządzenie regulacyjne Logamatic do podgrzewu wody użytkowej ( 18/1). AW wypływ ciepłej wody EK dopływ wody zimnej FW czujnik temperatury c.w.u. KR zawór zwrotny PS pompa ładująca w obiegu grzewczym RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 10/1 Zasada regulacji podgrzewacza pojemnościowego c.w.u. z pompą ładującą w obiegu grzewczym i z czujnikiem temperatury 10 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

12 Informacje podstawowe Wymiarowanie i dobór System ładowania zasobników c.w.u. przy podgrzewaniu wody z kotła grzewczego Wstępna regulacja temperatury wody grzewczej na zasilaniu Z zasady możliwe jest nastawienie na sterowniku regulacyjnym kotła grzewczego Logamatic 4000, stałej wartości temperatury na zasilaniu wody grzewczej po stronie pierwotnej, stosownie do wymaganej temperatury c.w.u. Pozwala to uniknąć przekroczenia temperatury ciepłej wody w obiegu wtórnym. Jeżeli wstępna regulacja temperatury zasilania wody grzewczej nie byłaby możliwa, należy zaprojektować zawór mieszający, aby ograniczyć temperaturę wody grzewczej na zasilaniu, a tym samym moc cieplną wymiennika ciepła. Jedna pompa ładująca oraz dwa czujniki temperatury Zasadę prostej regulacji temperatury ciepłej wody w systemie ładowania zasobników c.w.u. przedstawia schemat 11/1. Do regulacji temperatury c.w.u. nie zostaje uwzględniona regulacja obiegu kotła. Jeżeli ograniczenie temperatury zasilania wzgl. strumienia wody grzewczej przez regulację kotła jest niemożliwe, to alternatywą jest zastosowanie regulatora temperatury bezpośredniego działania, bez energii pomocniczej (zasada 13/1). W tym prostym wariancie regulacji uruchomienie kotła grzewczego jest problematyczne. Jeżeli kocioł np. w lecie nie osiągnął jeszcze dostatecznie wysokiego poziomu temperatury, to sterowana w funkcji czasu, a więc pracująca w sposób ciągły pompa ładująca, tłoczy podczas rozgrzewania się kotła, zimną lub niedostatecznie podgrzaną wodę użytkową do górnej części zasobnika c.w.u., schładzając tym samym gorącą część zasobnika. Rozwiązaniem tego problemu, jest okresowo pracująca pompa ładująca, w zależności od temperatury c.w. W celu sterowania pompą ładującą PS2 (po stronie wtórnej), przy użyciu czujnika temperatury załączania FW Ein oraz czujnika temperatury wyłączania FW Aus, należy zastosować urządzenie regulacyjne Logamatic 4117, do sterowania procesem podgrzewania wody użytkowej ( 19/1). Dwie pompy ładujące oraz trzy czujniki temperatury Nowoczesny układ regulacji temperatury c.w.u. steruje dwoma pompami ładującymi, przy pomocy trzech czujników temperatury ( 11/2). Przekroczenie wartości histerezy czujnika FW2 umieszczonego w połowie wysokości zasobnika, podaje sygnał do załączenia kotła grzewczego oraz obu pomp ładujących. Czujnik FW3 wyłączający pracę pomp, zlokalizowany jest w dolnej części zasobnika. Układ regulacji porównuje mierzoną przez czujnik referencyjny FW1 temperaturę ładowania zasobnika, z nastawioną wartością zadaną temperatury, utrzymując temperaturę ładowania na stałym poziomie, za pomocą modulacyjnego sterowania pomp. VH RH Logamatic FW Ein FW Aus PS2 AW EK Opis : Logamatic... sterownik regulacyjny kotła grzewczego Logamatic lub niezależne urządzenie regulacyjne Logamatic do podgrzewu wody użytkowej ( 19/1). AW wypływ ciepłej wody EK dopływ wody zimnej FW... czujnik temperatury c.w.u. KR zawór zwrotny PS1 pompa ładująca zasobnik (po stronie pierwotnej) PS2 pompa ładująca c.w.u. (po stronie wtórnej) RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 11/1 Zasada działania prostego układu regulacji ładowania zasobnika c.w.u. z jedną pompą ładującą oraz dwoma czujnikami temperatury; stałowartościowa regulacji temperatury na zasilaniu po stronie pierwotnej VH RH PS1 KR Logamatic FW1 FW2 FW3 PS2 AW EK Opis : Logamatic... sterownik regulacyjny kotła grzewczego Logamatic lub niezależne urządzenie regulacyjne Logamatic do podgrzewu wody użytkowej ( 19/1). AW wypływ ciepłej wody EK dopływ wody zimnej FW... czujnik temperatury c.w.u. KR zawór zwrotny PS1 pompa ładująca zasobnik (po stronie pierwotnej) PS2 pompa ładująca c.w.u. (po stronie wtórnej) RH powrót czynnika grzewczego VH zasilanie czynnikiem grzewczym 11/2 Zasada działania nowoczesnego układu regulacji ładowania zasobnika c.w.u. z dwoma pompami ładującymi (po stronie pierwotnej i wtórnej) oraz trzema czujnikami temperatury Układ regulacji z dwoma pompami ładującymi oraz trzema czujnikami temperatury, umożliwia płynną regulację przepływów w obiegach pierwotnym i wtórnym, pozwala uniknąć schłodzenia ogrzanej górnej części zasobnika podczas rozruchu kotła grzewczego, wyklucza przegrzanie ciepłej wody. Przy szeregowym połączeniu kilku zasobników, możliwa jest dowolna lokalizacja czujnika załączającego. Natomiast czujnik wyłączający należy umieścić w dolnej części ostatniego zasobnika. Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 11

13 Informacje podstawowe Podgrzewanie wody ze zdalaczynnej sieci ciepłowniczej Ważnym czynnikiem wpływającym na efektywność ekonomiczną oraz niezawodność działania przy zasilaniu z sieci zdalaczynnej, są instalacje odbiorcze. Dzięki dużej różnicy temperatur pomiędzy zasilaniem i powrotem czynnika grzewczego, t.zn. dobremu schłodzeniu sieciowej wody grzewczej w domowym węźle cieplnym, wzgl. w instalacji domowej, można uzyskać niskie temperatury na powrocie czynnika grzewczego. W niniejszym podrozdziale przedstawiono wyłącznie właściwości bezpośredniego podgrzewania c.w.u. ciepłem pochodzącym z sieci ciepłowniczej. W przypadkach pośredniego podgrzewania c.w.u. ciepłem z sieci zdalaczynnej (poprzez węzeł cieplny) wzgl. z sieci związanej z centralą cieplną, obowiązują w zasadzie takie same wskazania projektowe, jak przy podgrzewaniu wody użytkowej z kotła grzewczego ( strona 10). System podgrzewaczy pojemność c.w.u. zasilanych z sieci ciepłowniczej (zasilanie bezpośrednie) Dobór podgrzewaczy pojemnościowych c.w.u. Bezpośrednie przyłączenie do sieci ciepłowniczej podgrzewacza pojemnościowego c.w.u. za pośrednictwem regulatora temperatury bezpośredniego działania jest możliwe, jeżeli posiada on mufę do zabudowania tulei zanurzeniowej (Logalux SF300 do SF0 z zabudowanym wymiennikiem ciepła z rur ożebrowanych lub Logalux LTN wzgl. LTH). Jeżeli podgrzewacz nie posiada mufy do zamontowania tulei, to możliwa jest regulacja przy pomocy regulatora temperatury z czujnikiem oraz zaworu z siłownikiem elektrycznym. Podstawą doboru podgrzewaczy pojemnościowych c.w.u. w Niemczech jest norma DIN , z uwzględnieniem instrukcji Związku Przedsiębiorstw Ciepłowniczych (AGFW). W tabelach Moce cieplne na potrzeby c.w.u. oraz na wykresach mocy dla podgrzewaczy pojemnościowych c.w.u. Logalux marki Buderus, podane są znamionowe współczynniki mocy wg DIN 4708 ( rozdział 4). Jeżeli w wyniku doboru dokonanego wg normy DIN 4708 musi być przyjęta maksymalna wartość współczynnika mocy N L dla podgrzewacza (wg właściwej tabeli Moc cieplna na potrzeby c.w.u. ), należy przyjąć nastawę ogranicznika temperatury powrotu pojedynczego podgrzewacza o 5K wyższą, niż to wynika z wymagań dostawcy ciepła. Przez to ograniczenie temperatury powrotu przy mocy trwałej (ciągłej) nie jest kwestionowane. Jeżeli wyższa nastawa nie jest dozwolona, to jako podstawę doboru należy przyjąć wartość temperatury powrotu o 5K niższą (np. zamiast 70/ C tylko 70/ C). Regulacja temperatury ciepłej wody Przy bezpośrednim przyłączeniu do sieci ciepłowniczej, ze względu na dyspozycyjne ciśnienie czynnika grzewczego, wystarczającym jest zastosowanie regulatora temperatury bezpośredniego działania TRoH ( 12/1). Jak tylko czujnik FTRoH regulatora temperatury osiągnie wartość zadaną, następuje zamknięcie zaworu regulacyjnego i odcięcie dopływu czynnika grzewczego. Przy doborze zaworu regulacyjnego należy uwzględnić warunki techniczne przyłączenia do sieci cieplnej wydane przez dostawcę ciepła, zakres zmian wartości zadanej temperatury na termostacie oraz dyspozycyjną różnicę ciśnień. Dyspozycyjna różnica ciśnień rozstrzyga o zastosowaniu zaworu odciążonego lub nie odciążonego ciśnieniowo. Każdy rodzaj zanieczyszczeń wpływa na szczelność, a więc również na niezawodną pracę zaworu. Z tego względu, zalecana jest zabudowa filtra zanieczyszczeń (SMF). Urządzenia zabezpieczające Przy temperaturach zasilania powyżej 110 C, zgodnie z normą DIN 4753 niezbędne jest zastosowanie ogranicznika temperatury bezpieczeństwa (STB). Nadzoruje on przy pomocy czujnika FSTB, temperaturę ciepłej wody w górnej części podgrzewacza. Przy zabudowie ogranicznika temperatury czynnika grzewczego na powrocie, czujnik FR należy zamontować bezpośrednio na przyłączeniu powrotu z podgrzewacza c.w.u. VH RH SMF FSTB FTRoH TRoH FR AW EK Opis: TRoH zawór regulatora temperatury bezpośredniego działania wraz z układem STB (konieczny dla temperatur na zasilaniu powyżej 110 C) oraz z ogranicznikiem temperatury czynnika grzewczego na powrocie (jeżeli konieczny) wypływ ciepłej wody dopływ wody zimnej czujnik temperatury powrotu (jeżeli konieczny) czujnik ogranicznika temperatury bezpieczeństwa AW EK FR FSTB FTRoH czujnik regulatora temperatury bezpośredniego działania RH powrót czynnika grzewczego SMF filtr zanieczyszczeń VH zasilanie czynnikiem grzewczym 12/1 Zasada działania układu regulacji podgrzewacza pojemnościowego c.w.u. przy bezpośrednim zasilaniu z sieci ciepłowniczej; np. Logalux SF z zabudowanym wymiennikiem ciepła z rur ożebrowanych (wyposażenie dodatkowe) 12 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

14 Informacje podstawowe Wymiarowanie i dobór System ładowania zasobników c.w.u. przy zasilaniu z sieci ciepłowniczej (zasilanie bezpośrednie) Bezpośrednia regulacja objętościowego strumienia przepływu czynnika grzewczego Przy bezpośrednim przyłączeniu do zdalaczynnej sieci ciepłowniczej, mamy ustaloną określoną wartość ciśnienia dyspozycyjnego. Dlatego nie jest wymagana pompa w obiegu pierwotnym, wystarcza zastosowanie regulatora temperatury (TRoH) bezpośredniego działania ( 13/1). Tuleję pomiarową czujnika FTRoH regulatora temperatury bezpośredniego działania, umieścić możliwie szczelnie, na wypływie ciepłej wody, po stronie wtórnej wymiennika ciepła. Jest on nastawiony na stałą temperaturę ładowania. Właściwy organ nastawczy regulujący wielkość strumienia przepływu czynnika grzewczego, umieszczony jest po stronie pierwotnej, na zasilaniu czynnikiem grzewczym. Temperatura zasilania w systemie ładowania, nie powinna przekraczać 75 C. Przy wyższych temperaturach na zasilaniu, należy przewidzieć ograniczenie. Aby utrzymać wymaganą przez dostawcę energii cieplnej różnicę temperatur zasilania i powrotu czynnika grzewczego, w obiegu wtórnym należy zaprojektować zawór Tacosetter, regulujący wielkość przepływu. Jedna pompa ładująca oraz dwa czujniki temperatury Jeżeli po stronie wtórnej będzie zastosowane urządzenie regulacyjne: Logamatic 4117 wzgl. SPI 1042 przeznaczone do podgrzewania wody użytkowej ( 19/1), to pompa ładująca ciepłej wody PS2 (w obiegu wtórnym) będzie sterowana za pomocą czujnika temperatury załączającego FW Ein oraz czujnika temperatury FW Aus, wyłączającego pracę pompy. Po przekroczeniu wartości histerezy załączania na czujniku temperatury FW Ein, urządzenie regulacyjne Logamatic załącza pompę ładującą ciepłej wody PS2, ta przetłacza zimną wodę z zasobnika przez wymiennik ciepła, omywając następnie czujnik FTRoH regulatora temperatury bezpośredniego działania. Czujnik temperatury powoduje otwarcie organu nastawczego TRoH, wywołując dopływ czynnika grzewczego. Przy maksymalnym objętościowym strumieniu przepływu czynnika grzewczego, wymiennik ciepła natychmiast daje maksymalną moc, a temperatura ładowania ciepłej wody po stronie wtórnej wymiennika ciepła, zaczyna wzrastać. Jak tylko nastawiona wartość temperatury c.w. zostanie przekroczona, regulator powoli zaczyna się zamykać, zmniejszając strumień przepływu czynnika grzewczego, czyli moc cieplną wymiennika ciepła i to tak długo, aż osiągnie położenie, przy którym temperatura ładowania ciepłej wody odpowiada nastawionej wartości zadanej. Jeżeli w zasobniku c.w.u. w miejscu zainstalowania czujnika temperatury FWAus również zostanie osiągnięta żądana wartość temperatury ciepłej wody, to ładowanie zasobnika jest zakończone, a układ regulacji wyłącza pompę ładującą. VH RH SMF TRoH FR FSTB Logamatic FTRoH FW Ein FW Aus PS2 SA AW EK Opis: Logamatic...urządzenie regulacyjne Logamatic 4117 lub SPI 1042, sterujące podgrzewem wody użytkowej ( 19/1) TRoH organ nastawczy regulatora temperatury bezpośredniego działania wraz z układem STB (wymaganym dla temperatur na zasilaniu powyżej 110 C) oraz ogranicznikiem temperatury czynnika grzewczego na powrocie (jeżeli konieczny) AW wypływ ciepłej wody EK dopływ wody zimnej FR czujnik temperatury ogranicznika temperatury powrotu (jeżeli konieczny) FSTB czujnik ogranicznika temperatury bezpieczeństwa FTRoH czujnik regulatora temperatury bezpośredniego działania FW... PS2 RH SA SMF VH czujnik temperatury ciepłej wody pompa ładująca ciepłej wody (regulacja czasu pracy w funkcji temperatury przez urządzenie regulacyjne Logamatic 4117 lub SPI 1042) powrót czynnika grzewczego zawór regulacyjny przepływu, np. Tacosetter filtr zanieczyszczeń zasilanie czynnikiem grzewczym 13/1 Zasada działania układu regulacji systemu ładowania zasobnika c.w.u. z jedną pompą ładującą oraz dwoma czujnikami temperatury, przy bezpośrednim przyłączeniu do zdalaczynnej sieci ciepłowniczej (zasilanie przez regulator temperatury bezpośredniego działania ) Zasada układu regulacji polega na zastosowaniu pompy ładującej c.w.u., sterowanej w funkcji temperatury, nie pracującej w sposób ciągły ( strona 8). Przy użyciu pompy ładującej sterowanej w funkcji czasu tzn. pracującej w trybie ciągłym, można zrezygnować z zastosowania układu regulacji automatycznej Logamatic. Przy pompie ładującej pracującej w trybie ciągłym, unika się zwłoki podczas kolejnych cykli pracy instalacji, na podgrzanie rurociągów oraz wymiennika ciepła. Zasobnik jest przy tym w pełni podgrzany. Wadą takiego rozwiązania, są wyższe koszty energii elektrycznej, pobieranej przez ciągle pracującą pompę. Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 13

15 Informacje podstawowe Podgrzewanie wody z instalacji słonecznej Biwalentne pojemnościowe podgrzewacze wody Idealnym rozwiązaniem dla podgrzewania wody z termicznej instalacji słonecznej, są biwalentne pojemnościowe podgrzewacze wody, z dwoma wbudowanymi wymiennikami ciepła. Kocioł grzewczy będzie załączany jedynie podczas niedoborów energii słonecznej, dostarczając wodę grzewczą do górnego wymiennika ciepła ( 14/1). Innym rozwiązaniem jest podgrzewanie stojącego podgrzewacza pojemnościowego c.w.u. z instalacji słonecznej, do którego dodatkowo podłączony jest zewnętrzny wymiennik ciepła, ogrzewany konwencjonalnie ( 14/1). Bardzo dobrze nadaje się do tego wyposażenie zestawu wymiennika ciepła Logalux LAP, marki Buderus ( strona 118). Zestaw jest nasadzony na podgrzewaczu pojemnościowym Logalux SU, podgrzewanym biwalentnie, którego zintegrowany wymiennik ciepła (wężownica) z rur gładkich, jest podłączony do instalacji słonecznej. W przypadku wykorzystywania instalacji słonecznej zarówno do podgrzewania wody użytkowej, jak również do wspomagania instalacji ogrzewczej, opracowano specjalne zbiorniki dwufunkcyjne, które oprócz podgrzewacza pojemnościowego wody użytkowej, zawierają zasobnik ciepła związany z instalacją ogrzewczą. Regulacja procesu podgrzewania wody z instalacji słonecznej Praca termicznej instalacji słonecznej, t.zn. załączanie pompy obiegowej układu słonecznego ma sens jedynie wtedy, jeżeli temperatura w kolektorach słonecznych jest wyższa, niż w podgrzewaczu. Ponieważ w termicznych instalacjach słonecznych nie są rozstrzygającymi dokładne wartości temperatury lecz różnica temperatur, znajdują tutaj zastosowanie takie rodzaje regulatorów, które bazują właśnie na różnicy temperatur. Te elektroniczne regulatory wychwytują przy pomocy czujników temperatury, różnicę temperatur pomiędzy kolektorem słonecznym, a podgrzewaczem. Jeżeli ilość energii słonecznej nie jest wystarczająca do pokrycia zapotrzebowania c.w.u., konieczne jest dogrzewanie wody użytkowej, przez konwencjonalne źródło ciepła. Dla kombinowanej regulacji pracy układów: kocioł grzewczy-instalacja słoneczna, opracowano specjalne moduły funkcyjne, do wypróbowanego modułowego systemu regulacyjnego Logamatic. Można np. solarny moduł funkcyjny FM244 zabudować w sterowniku regulacyjnym kotła grzewczego Logamatic 2107, i regulować instalację słoneczną z jednym użytkownikiem (podgrzewaczem). Funkcyjny moduł solarny FM443 do instalacji słonecznej z dwoma użytkownikami, w której znajdują się dwa układy odbioru ciepła. Moduł FM443 może być zainstalowany w złączu wtykowym dowolnego cyfrowego urządzenia regulacyjnego, modułowego systemu regulacyjnego Logamatic Przy podgrzewaniu wody w podgrzewaczach z instalacji słonecznej, celowym jest zalecane ograniczenie do minimum czasu pracy pompy cyrkulacyjnej. RH VH AW VS FSS1 RS VH FW RH EK AW FSS2 FSS1 VS RS VH FW RH EK VS FSS1 RS FW Logalux SM300, SM400, SM0 Opis : AW wypływ ciepłej wody EK dopływ wody zimnej FSS1 czujnik temperatury w dolnej części podgrzewacza (instalacja słoneczna) FSS2 czujnik progowy w górnej części podgrzewacza (instalacja słoneczna) FW czujnik temperatury ciepłej wody (dogrzewanie konwencjonalne) RH RS VH VS Logalux SL300-2, SL400-2, SL0-2 powrót czynnika grzewczego (dogrzewanie konwencjonalne) powrót z podgrzewacza (instalacja słoneczna) zasilanie czynnikiem grzewczym (dogrzewanie konwencjonalne) zasilanie podgrzewacza (z instalacji solarnej) Logalux LAP1.1, LAP2.1, LAP3.1 Logalux SU400-, SU0-, SU7-, SU0-14/1 Połączenia hydrauliczne biwalentnych słonecznych podgrzewaczy wody z górnym wymiennikiem ciepła, względnie z nasadzonym zestawem wymiennika ciepła Logalux LAP do konwencjonalnego dogrzewania c.w.u. Szczegółowe opisy zawierają Materiały do projektowania dotyczące instalacji słonecznych. 14 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

16 Informacje podstawowe Wymiarowanie i dobór Podgrzewanie wody za pomocą energii elektrycznej Dodatkowe ogrzewanie przy pomocy energii elektrycznej, może zapewnić podgrzanie wody użytkowej w okresie, gdy z różnych powodów musi być całkowicie wyłączone źródło ciepła. Praca dodatkowego elektrycznego podgrzewania wody jest dopuszczalna jedynie przez przełącznik: dodatkowe podgrzewanie elektryczne/kocioł grzewczy. Przy projektowaniu elektrycznego podgrzewania c.w.u., należy przestrzegać przepisów lokalnego przedsiębiorstwa energetycznego. Zestaw grzałek elektrycznych Zestawy grzałek elektrycznych przewidziano do zabudowy w dolnej części danych typów zbiorników wody. Podgrzewają one wodę w zbiorniku na zasadzie cyrkulacji grawitacyjnej, niezależnie od przyjętego systemu podgrzewania wody użytkowej. Zastosowanie grzałek elektrycznych możliwe jest w kilku typoszeregach podgrzewaczy pojemnościowych i zasobników marki Buderus. Możliwy jest również późniejszy montaż grzałek. Zestawy grzałek elektrycznych przeznaczone do typoszeregów podgrzewaczy i zasobników Logalux SU oraz SF, wyposażone są w regulatory oraz ograniczniki temperatury bezpieczeństwa. Elektryczny system ładowania W elektrycznym systemie ładowania LSE, zestaw grzałek elektrycznych nie jest zainstalowany w zbiorniku podgrzewacza, lecz na przewodzie spinającym rurociągi zasilania i powrotu, doprowadzone do podgrzewacza c.w.u. Elektryczny system ładowania nadaje się tylko do podgrzewaczy pojemnościowych, z wbudowanymi wymiennikami ciepła z rur gładkich. Ponieważ grzałki w elektrycznym systemie ładowania nie są zanurzone w wodzie użytkowej zawierającej tlen lecz w wodzie grzewczej, daje to następujące korzyści: brak osadzania się kamienia na powierzchni grzałek, elementy grzewcze nie korodują podwyższona niezawodność użytkowania dłuższa żywotność urządzeń. Elektryczny system ładowania LSE jest całkowicie zmontowany i okablowany, w dwóch wariantach (LSE bez obudowy; LSE_V z obudową) i dostarczany w trzech wielkościach mocy. Nadaje się jako wyposażenie dodatkowe do współpracy z systemami regulacyjnymi marki Buderus: Logamatic EMS, 2000, 3000 i4000 (ze sterownikiem Logamatic 4201 dopiero od wersji 6.12, jednakże nie działa z Logamatic HW 4201) pod warunkiem, że zastosowane urządzenie regulacyjne posiada funkcję sterowania podgrzewem ciepłej wody, przez oddziaływanie na pompę ładującą podgrzewacza (w systemie podgrzewacza pojemnościowego). PS KR AW KR VS FW LSE RS EK Opis : AW wypływ ciepłej wody EK dopływ wody zimnej FW czujnik temperatury ciepłej wody KR zawór zwrotny LSE elektryczny system ładowania LSE PS pompa ładująca podgrzewacza pojemnościowego RS powrót z podgrzewacza pojemnościowego VS zasilanie podgrzewacza pojemnościowego 15/1 Elektryczny system ładowania LSE zamontowany na rurociągu spinającym przewody zasilania i powrotu doprowadzone do podgrzewacza, służący do podgrzewania wody za pomocą wymiennika ciepła z rur gładkich; praca systemu możliwa jedynie przy wyłączonym kotle grzewczym Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 15

17 Informacje podstawowe Podgrzewanie wody parą wodną Wymagania Przy doborze urządzeń do podgrzewania wody użytkowej parą wodną, należy przestrzegać przepisów VDI 2035 (obowiązują w Niemczech) Zapobieganie szkodom w instalacjach do podgrzewania wody użytkowej. Na ich podstawie, dla marki Buderus sporządzono arkusz roboczy K8. Znajdują się tam wskazówki dotyczące uzdatniania wody do wytwarzania pary wodnej. Odprowadzanie kondensatu Przy wykorzystywaniu pary wodnej do podgrzewania wody, należy zapewnić swobodny odpływ kondensatu. Jest to konieczne, dla uniknięcia zalegania (powstawania korków ) kondensatu w wymienniku ciepła. Regulacja Do podgrzewania wody użytkowej przy pomocy pary, wystarcza zastosowanie regulatora temperatury bezpośredniego działania ( 16/1, pozycja 6). Przy wyborze podgrzewacza pojemnościowego c.w.u. należy zwrócić uwagę na to, aby możliwe było zainstalowanie czujnika temperatury (poz. 7) tego regulatora. Jest to możliwe w przypadku leżących podgrzewaczy pojemnościowych c.w.u. Logalux LTD, L2TD, względnie L3TD, z wymiennym wymiennikiem ciepła z rur gładkich (wężownicą) przeznaczonym do ogrzewania parą wodną. Przy zastosowaniu kombinacji kilku podgrzewanych parą podgrzewaczy pojemnościowych, należy oddzielnie regulować pracę każdego podgrzewacza. Jeżeli podgrzewacz nie jest przeznaczony do ciągłego poboru ciepłej wody lecz jej magazynowania na okresy rozbiorów szczytowych, w przypadku zastosowania leżących podgrzewaczy pojemnościowych c.w.u. Logalux LTD, L2TD, wzgl. L3TD, w celu wygrzania całej pojemności podgrzewacza, przewidziane jest zastosowanie przewodu spinającego (bypassowego) wraz z pompą (poz. 4) pomiędzy wypływem ciepłej, a dopływem zimnej wody. Do sterowania pracą pompy bypassowej przewidziane jest zastosowanie urządzenia regulacyjnego Logamatic SPI 1022 lub SPZ 1022 ( 18/1). EZ AW EK AKO Logamatic SPI ED Opis : AW wypływ ciepłej wody AKO odpływ kondensatu ED dopływ pary EK dopływ wody zimnej EZ dopływ cyrkulacji 1 zawór regulacyjny 2 zawór odcinający 3 zawór zwrotny 4 pompa bypassowa 5 czujnik temperatury do układu regulacji bypassu 6 regulator temperatury bezpośredniego działania 7 czujnik regulatora temperatury 8 pływakowy odwadniacz kondensatu z automatycznym odpowietrzeniem 16/1 Przewód spinający (bypassowy) przy leżącym pojemnościowym podgrzewaczu wody użytkowej Logalux LTD, z parowym wymiennikiem ciepła; sterowanie pracą pompy bypassowej przy pomocy urządzenia regulacyjnego Logamatic SPI 1022 (wzór 117/1). (dalsza armatura 117/1) 16 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

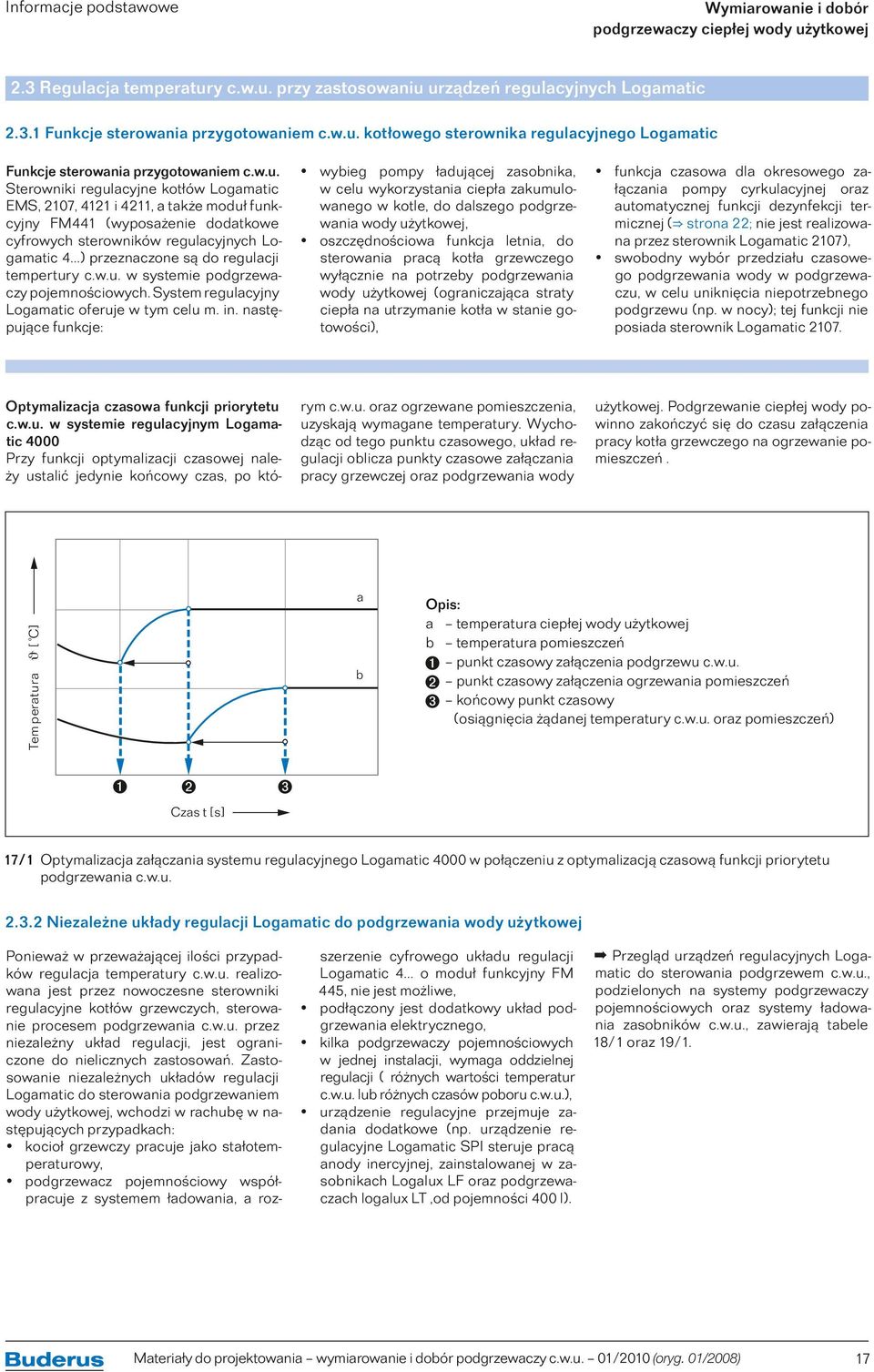

18 Informacje podstawowe Wymiarowanie i dobór 2.3 Regulacja temperatury c.w.u. przy zastosowaniu urządzeń regulacyjnych Logamatic Funkcje sterowania przygotowaniem c.w.u. kotłowego sterownika regulacyjnego Logamatic Funkcje sterowania przygotowaniem c.w.u. Sterowniki regulacyjne kotłów Logamatic EMS, 2107, 4121 i 4211, a także moduł funkcyjny FM441 (wyposażenie dodatkowe cyfrowych sterowników regulacyjnych Logamatic 4...) przeznaczone są do regulacji tempertury c.w.u. w systemie podgrzewaczy pojemnościowych. System regulacyjny Logamatic oferuje w tym celu m. in. następujące funkcje: wybieg pompy ładującej zasobnika, w celu wykorzystania ciepła zakumulowanego w kotle, do dalszego podgrzewania wody użytkowej, oszczędnościowa funkcja letnia, do sterowania pracą kotła grzewczego wyłącznie na potrzeby podgrzewania wody użytkowej (ograniczająca straty ciepła na utrzymanie kotła w stanie gotowości), funkcja czasowa dla okresowego załączania pompy cyrkulacyjnej oraz automatycznej funkcji dezynfekcji termicznej ( strona 22; nie jest realizowana przez sterownik Logamatic 2107), swobodny wybór przedziału czasowego podgrzewania wody w podgrzewaczu, w celu uniknięcia niepotrzebnego podgrzewu (np. w nocy); tej funkcji nie posiada sterownik Logamatic Optymalizacja czasowa funkcji priorytetu c.w.u. w systemie regulacyjnym Logamatic 4000 Przy funkcji optymalizacji czasowej należy ustalić jedynie końcowy czas, po którym c.w.u. oraz ogrzewane pomieszczenia, uzyskają wymagane temperatury. Wychodząc od tego punktu czasowego, układ regulacji oblicza punkty czasowe załączania pracy grzewczej oraz podgrzewania wody użytkowej. Podgrzewanie ciepłej wody powinno zakończyć się do czasu załączenia pracy kotła grzewczego na ogrzewanie pomieszczeń. T em peratura ϑ [ C ] a b Opis: a temperatura ciepłej wody użytkowej b temperatura pomieszczeń punkt czasowy załączenia podgrzewu c.w.u. punkt czasowy załączenia ogrzewania pomieszczeń końcowy punkt czasowy (osiągnięcia żądanej temperatury c.w.u. oraz pomieszczeń) Czas t [s] 17/1 Optymalizacja załączania systemu regulacyjnego Logamatic 4000 w połączeniu z optymalizacją czasową funkcji priorytetu podgrzewania c.w.u Niezależne układy regulacji Logamatic do podgrzewania wody użytkowej Ponieważ w przeważającej ilości przypadków regulacja temperatury c.w.u. realizowana jest przez nowoczesne sterowniki regulacyjne kotłów grzewczych, sterowanie procesem podgrzewania c.w.u. przez niezależny układ regulacji, jest ograniczone do nielicznych zastosowań. Zastosowanie niezależnych układów regulacji Logamatic do sterowania podgrzewaniem wody użytkowej, wchodzi w rachubę w następujących przypadkach: kocioł grzewczy pracuje jako stałotemperaturowy, podgrzewacz pojemnościowy współpracuje z systemem ładowania, a rozszerzenie cyfrowego układu regulacji Logamatic 4... o moduł funkcyjny FM 4, nie jest możliwe, podłączony jest dodatkowy układ podgrzewania elektrycznego, kilka podgrzewaczy pojemnościowych w jednej instalacji, wymaga oddzielnej regulacji ( różnych wartości temperatur c.w.u. lub różnych czasów poboru c.w.u.), urządzenie regulacyjne przejmuje zadania dodatkowe (np. urządzenie regulacyjne Logamatic SPI steruje pracą anody inercyjnej, zainstalowanej w zasobnikach Logalux LF oraz podgrzewaczach logalux LT,od pojemności 400 l). Przegląd urządzeń regulacyjnych Logamatic do sterowania podgrzewem c.w.u., podzielonych na systemy podgrzewaczy pojemnościowych oraz systemy ładowania zasobników c.w.u., zawierają tabele 18/1 oraz 19/1. Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 17

19 Informacje podstawowe Urządzenia regulacyjne Logamatic dla systemu podgrzewaczy pojemnościowych Urządzenie regulacyjne Typ podgrzewacza Rodzaj podgrzewu Funkcje oraz wyposażenie Logamatic EMS Logalux ST, SU, SM, SL, L lub LT, P, PL Kotły grzewcze naścienne oraz stojące Sterownik regulacyjny kotła grzewczego z modułem obsługowym do obiegów grzewczych oraz układu podgrzewania c.w.u. Regulacja temperatury c.w.u. przez wysterowanie pompy ładującej podgrzewacza pojemność; wyposażenie: czujnik temp. c.w.u., regulator temperatury c.w.u. do 80 C, możliwość podłączenia pompy ładującej, przełącznik pracy ręcznej, możliwość funkcji priorytetu podgrzewania c.w.u., możliwość ustawienia czasu wybiegu pomp. Uwaga: wolno stosować wyłącznie pompy jednofazowe, nie jest możliwe zastosowanie elektrycznego podgrzewania c.w.u. Logamatic 2107 Logalux ST, SU, SM, SL, L lub LT, P, PL Kotły grzewcze stojące Sterownik regulacyjny kotła grzewczego z modułem obsługowym do obiegów grzewczych oraz układu podgrzewania c.w.u. Regulacja temperatury c.w.u. przez wysterowanie pompy ładującej podgrzewacza pojemność.; wyposażenie: czujnik temp. c.w.u., regulator temperatury c.w.u. do C, możliwość podłączenia pompy ładującej, przełącznik pracy ręcznej, możliwość funkcji priorytetu podgrzewania c.w.u., możliwość ustawienia czasu wybiegu pomp. Uwaga: wolno stosować wyłącznie pompy jednofazowe, nie jest możliwe zastosowanie elektrycznego podgrzewania c.w.u. Logamatic Logalux ST, SU, SM, SL, L lub LT, P, PL Naścienne kotły grzewcze ze sterownikiem Logamatic 4121; kotły stojące ze sterownikiem Logamatic 4211 Sterownik regulacyjny kotła grzewczego z modułem obsługowym do obiegów grzewczych oraz układu podgrzewania c.w.u. Regulacja temperatury c.w.u. przez wysterowanie pompy ładującej podgrzewacza pojemność.; wyposażenie: czujnik temp. c.w.u., regulator temperatury c.w.u. do 90 C, możliwość podłączenia pompy ładującej oraz pompy cyrkulacyjnej, przełącznik pracy ręcznej, możliwość funkcji priorytetu podgrzewania c.w.u., możliwość ustawienia czasu wybiegu pomp. Funkcja dezynfekcji termicznej oraz meldunków błędów (na module obsługowym lub w systemie komunikacji zdalnej Logamatic, w postaci klarownego tekstu). Uwaga: Układ regulacji temperatury c.w.u. w podgrzewaczu pojemnościowym nie działa przy zastosowaniu modułu funkcyjnego FM4, przeznaczonego dla systemu ładowania zasobników c.w.u. (19/1). Można stosować wyłącznie pompy jednofazowe, nie jest możliwe zastosowanie elektrycznego podgrzewania c.w.u. Moduł funkcyjny FM441 Logalux ST, SU, SM, SL, L lub LT, P, PL Naścienne kotły grzewcze ze sterownikiem Logamatic 4122 lub 4323; kotły stojące z Logamatic 4311, 4322 lub 4323 Moduł funkcyjny jako wyposażenie dodatkowe lub uzupełnienie modułowego systemu regulacyjnego Logamatic 4000, sterujący jednym obiegiem grzewczym oraz jednym układem przygotowania c.w.u. Regulacja temperatury c.w.u. poprzez wysterowanie pompy ładującej podgrzewacza pojemnościowego; wyposażenie jak dla sterownika Logamatic 4121 oraz Funkcja dezynfekcji termicznej oraz meldunków błędów (na module obsługowym lub w systemie komunikacji zdalnej Logamatic, w postaci klarownego tekstu). Uwaga: alternatywnie można zastosować moduł funkcyjny FM4 ( 19/1)! W sterowniku wolno umieścić tylko jeden moduł! Można stosować wyłącznie pompy jednofazowe, nie jest możliwe elektryczne podgrzewanie c.w.u. Logamatic 4115 Logalux ST, SU, SM, SL, L lub LT, P, PL Kotły grzewcze stałotemperaturowe; kotły bez regulacji temperatury c.w.u.; pośrednie zasilanie z sieci ciepłowniczej zdalaczynnej, przy maksym. temp. zasilania do 110 C Sterowanie pompą ładującą podgrzewacza c.w.u. oraz członem nastawczym do regulacji temperatury c.w.u., przy temp. zasilania wody grzewczej maksym. do 110 C. Wyposażenie: czujnik temperatury c.w.u., regulator temperatury c.w.u. do 90 C, przełącznik pracy ręcznej, załączanie funkcji oszczędnościowej pracy w lecie, możliwość funkcji priorytetu podgrzewania c.w.u., wyjście sygnału bezpotencjałowego, możliwość ustawienia czasu wybiegu pomp, przełącznik stanu pracy: dodatkowe ogrzewanie elektryczne/kocioł grzewczy. Możliwość doposażenia w ogranicznik temperatury bezpieczeństwa - STB (moduł dodatkowy ZM 436), jeżeli temperatura wody grzewczej na zasilaniu przekracza 110 C. Uwaga: można stosować wyłącznie pompy jednofazowe! Logamatic SPI 1022 SPZ 1022 Logalux LT... ( 400 l) Kotły grzewcze stałotemperaturowe; kotły bez regulacji temperatury c.w.u.; pośrednie zasilanie z sieci ciepłowniczej zdalaczynnej, przy maksym. temp. zasilania do 110 C Sterowanie pompą ładującą podgrzewacza c.w.u. oraz anodą inercyjną, załączanie funkcji oszczędnościowej pracy letniej, termometr do Logalux LT do LT...10 (wyposażenie dodatkowe zamiast wyposażenia podstawowego Logamatic SPI 1010). Logamatic SPZ urządzenie regulacyjne jak Logamatic SPI 1022, jednakże do sterowania dwoma anodami inercyjnymi, do podgrzewaczy LT do LT (wyposażenie dodatkowe zamiast wyposażenia podstawowego Logamatic SPZ 1010). Uwaga: przy kilku pogrzewaczach Logalux L2T... lub L3T potrzebny jest tylko jeden sterownik Logamatic SP , do pozostałych podgrzewaczy wystarczy zastosowanie Logamatic SP będącego ich wyposażeniem podstawowym! Logamatic SPI 1030 SPZ 1030 Logalux LT... ( 400 l) Podgrzewanie jak z Logamatic SP , jednakże przy temp. na zasilaniu ponad 110 C, z ogranicznikiem temperatury bezpieczeństwa (STB) Urządzenia regulacyjne podobne do Logamatic SP , jednakże dodatkowo ze sterowaniem 3-drogowym zaworem mieszającym z siłownikiem elektrycznym, do regulacji utrzymywania zadanej temperatury na zasilaniu czynnikiem grzewczym (bez funkcji oszczędnościowej pracy w lecie). 18/1 Możliwości zastosowań i funkcje urządzeń regulacyjnych Logamatic do regulacji temper. c.w.u. w systemach podgrzewaczy pojemność. 18 Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008)

20 Informacje podstawowe Wymiarowanie i dobór Urządzenia regulacyjne Logamatic dla systemu ładowania zasobników c.w.u. Urządzenie regulacyjne Typ podgrzewacza Rodzaj podgrzewu Funkcje oraz wyposażenie Moduł funkcyjny FM4 Logalux LAP z Logalux SF lub SU, względnie Logalux LSP z Logalux SF lub LF Stojące kotły grzewcze ze sterownikiem Logamatic 4311, 4312 lub 4323; naścienne kotły grzewcze ze sterownikiem Logamatic 4122 lub 4323 Moduł funkcyjny jako wyposażenie dodatkowe lub doposażenie modułowego systemu regulacyjnego Logamatic Sterowanie dwoma pompami ładującymi (po stronie pierwotnej i wtórnej) oraz 3-drogowym zaworem mieszającym z siłownikiem elektrycznym, do regulacji dopływu ciepła. Wyposażenie: 3 czujniki temperatury (wyłączania, załączania oraz temperatury w wymienniku ciepła), regulator temperatury c.w.u. do 90 C, możliwość podłączenia dwóch pomp ładujących oraz pompy cyrkulacyjnej, dwa przełączniki pracy ręcznej, wyjście sygnału bezpotencjałowego, sterowanie 3-drogowym zaworem mieszającym z siłownikiem elektrycznym. Funkcje ochrony przed osadzaniem się kamienia kotłowego, dezynfekcji termicznej oraz meldunków błędów (na urządzeniu regulacyjnym Logamatic lub w systemie komunikacji zdalnej Logamatic, w postaci klarownego tekstu). Uwaga: alternatywnie można zastosować moduł funkcyjny FM441! ( 18/1) W sterowniku wolno umieścić tylko jeden moduł! Można stosować wyłącznie pompy jednofazowe. Logamatic 4126 Logalux LAP z Logalux SF lub SU, względnie Logalux LSP z Logalux SF lub LF Stojące kotły grzewcze bez Logamatic 4211, 4311, 4312 lub 4313; naścienne kotły grzewcze bez Logamatic 4121, 4122 lub 4313; zasilanie pośrednie ze zdalaczynnej sieci ciepłowniczej Sterowanie dwoma pompami ładującymi (po stronie pierwotnej i wtórnej) oraz 3-drogowym zaworem mieszającym z siłownikiem elektrycznym, do regulacji dopływu ciepła. Wyposażenie: analogiczne jak modułu funkcyjnego FM4 oraz dodatkowo moduł obsługowy. Funkcje ochrony przed osadzaniem się kamienia kotłowego, dezynfekcji termicznej oraz meldunków błędów (w postaci klarownego tekstu lub powiadamianie przez system komunikacji zdalnej Logamatic). Uwaga: Można stosować wyłącznie pompy jednofazowe! Nie jest możliwe przyłączenie elektrycznego podgrzewania c.w.u. Przy zastosowaniu sterownika Logamatic 4116 do regulacji temperatury c.w.u. w kilku zasobnikach Logalux L2F lub L3F, wystarcza zamontowanie w każdym z zasobników sterownika SPI 1010 (będącego ich wyposażeniem podstawowym)! Logamatic 4117 Logalux LAP z Logalux SF lub SU, względnie Logalux LSP z Logalux SF lub LF Zasilanie z sieci ciepłowniczej zdalaczynnej lub z innego systemu zdalnego doprowadzenia ciepła; zasilanie bezpośrednie przy maksymalnej temper. czynnika grzewczego na zasilaniu do 110 C Sterowanie pompą ładującą ciepłej wody użytkowej we współpracy z regulatorem temperatury bezpośredniego działania (przy zasilaniu z sieci ciepłowniczej zdalaczynnej lub innego systemu zdalnego doprowadzenia ciepła, przy maksymalnej temperaturze czynnika grzewczego na zasilaniu do 110 C). Z dwoma czujnikami temperatury (załączania i wyłączania,), regulatorem temperatury c.w.u. do 90 C, możliwością przełączania punktów pomiarowych oraz wyjściem sygnału bezpotencjałowego. Możliwość doposażenia w ogranicznik temperatury bezpieczeństwa (dodatkowy moduł ZM436), przy temperaturze wody grzewczej na zasilaniu przekraczającej 110 C Uwaga: Nie jest możliwe zastosowanie elektrycznego podgrzewania c.w.u. Przy zastosowaniu sterownika Logamatic 4117 do regulacji temperatury c.w.u. w kilku zasobnikach Logalux L2F lub L3F, wystarcza zamontowanie w każdym z zasobników sterownika SPI 1010 (urządzenie regulacyjne do sterowania anodą inercyjną, jako wyposażenie podstawowe zasobników Logalux LF)! Logamatic SPI 1042 Logalux LSP z Logalux LF Zasilanie z sieci ciepłowniczej zdalaczynnej lub z innego systemu zdalnego doprowadzenia ciepła; zasilanie bezpośrednie przy maksymalnej temp. czynnika grzewczego na zasilaniu do 110 C Sterowanie pompą ładującą ciepłej wody użytkowej we współpracy z regulatorem temperatury bezpośredniego działania. Wyposażenie: dwa czujniki temperatury (załączania i wyłączania,), regulator temperatury c.w.u. do 90 C, termometr, załączanie funkcji oszczędnościowej pracy w lecie, regulacja sterowania anodą inercyjną w celu katodowej ochrony antykorozyjnej zasobników c.w.u. Logalux LF (wyposażenie dodatkowe zamiast wyposażenia podstawowego Logamatic SPI 1010) Uwaga: Można stosować wyłącznie pompy jednofazowe! Przy kilku zasobnikach Logalux L2F lub L3F potrzebny jest tylko jeden sterownik SPI 1042, do pozostałych zasobników wystarcza zastosowanie regulatora Logamatic SPI 1010, będącego ich wyposażeniem podstawowym! Przy zastosowaniu sterownika Logamatic 4117 do regulacji temperatury c.w.u. w kilku zasobnikach, wystarcza zamontowanie w każdym z zasobników sterownika SPI 1010 (urządzenie regulacyjne do sterowania anodą inercyjną, jako wyposażenie podstawowe zasobników Logalux LF)! 19/1 Możliwości zastosowań oraz funkcje urządzeń regulacyjnych Logamatic do regulacji temperatury c.w.u. w systemach ładowania zasobników Materiały do projektowania wymiarowanie i dobór podgrzewaczy c.w.u. 01/2010 (oryg. 01/2008) 19
