1 ST Kod CPV ROBOTY MURARSKIE Kod CPV TYNKOWANIE SPIS TREŚCI 1. CZĘŚĆ OGÓLNA MATERIAŁY SPRZĘT I NARZĘDZIA TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE NajwaŜniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna SST - Szczegółowa Specyfikacja Techniczna ITB - Instytut Techniki Budowlanej PZJ - Program Zabezpieczenia Jakości MAJ

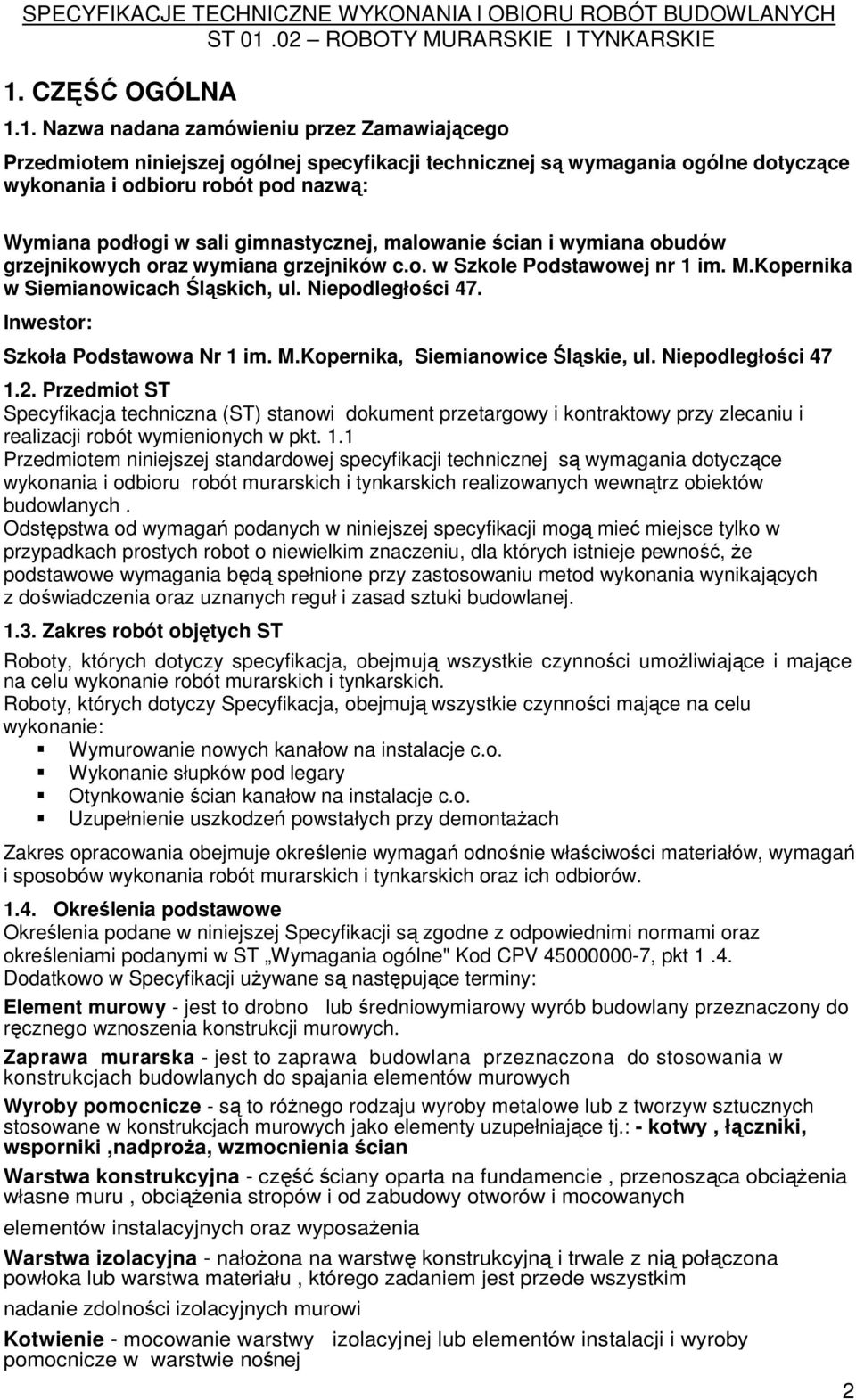

2 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Przedmiotem niniejszej ogólnej specyfikacji technicznej są wymagania ogólne dotyczące wykonania i odbioru robót pod nazwą: Wymiana podłogi w sali gimnastycznej, malowanie ścian i wymiana obudów grzejnikowych oraz wymiana grzejników c.o. w Szkole Podstawowej nr 1 im. M.Kopernika w Siemianowicach Śląskich, ul. Niepodległości 47. Inwestor: Szkoła Podstawowa Nr 1 im. M.Kopernika, Siemianowice Śląskie, ul. Niepodległości Przedmiot ST Specyfikacja techniczna (ST) stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1 Przedmiotem niniejszej standardowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót murarskich i tynkarskich realizowanych wewnątrz obiektów budowlanych. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robot o niewielkim znaczeniu, dla których istnieje pewność, Ŝe podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej Zakres robót objętych ST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie robót murarskich i tynkarskich. Roboty, których dotyczy Specyfikacja, obejmują wszystkie czynności mające na celu wykonanie: Wymurowanie nowych kanałow na instalacje c.o. Wykonanie słupków pod legary Otynkowanie ścian kanałow na instalacje c.o. Uzupełnienie uszkodzeń powstałych przy demontaŝach Zakres opracowania obejmuje określenie wymagań odnośnie właściwości materiałów, wymagań i sposobów wykonania robót murarskich i tynkarskich oraz ich odbiorów Określenia podstawowe Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne" Kod CPV , pkt 1.4. Dodatkowo w Specyfikacji uŝywane są następujące terminy: Element murowy - jest to drobno lub średniowymiarowy wyrób budowlany przeznaczony do ręcznego wznoszenia konstrukcji murowych. Zaprawa murarska - jest to zaprawa budowlana przeznaczona do stosowania w konstrukcjach budowlanych do spajania elementów murowych Wyroby pomocnicze - są to róŝnego rodzaju wyroby metalowe lub z tworzyw sztucznych stosowane w konstrukcjach murowych jako elementy uzupełniające tj.: - kotwy, łączniki, wsporniki,nadproŝa, wzmocnienia ścian Warstwa konstrukcyjna - część ściany oparta na fundamencie, przenosząca obciąŝenia własne muru, obciąŝenia stropów i od zabudowy otworów i mocowanych elementów instalacyjnych oraz wyposaŝenia Warstwa izolacyjna - nałoŝona na warstwę konstrukcyjną i trwale z nią połączona powłoka lub warstwa materiału, którego zadaniem jest przede wszystkim nadanie zdolności izolacyjnych murowi Kotwienie - mocowanie warstwy izolacyjnej lub elementów instalacji i wyroby pomocnicze w warstwie nośnej 2

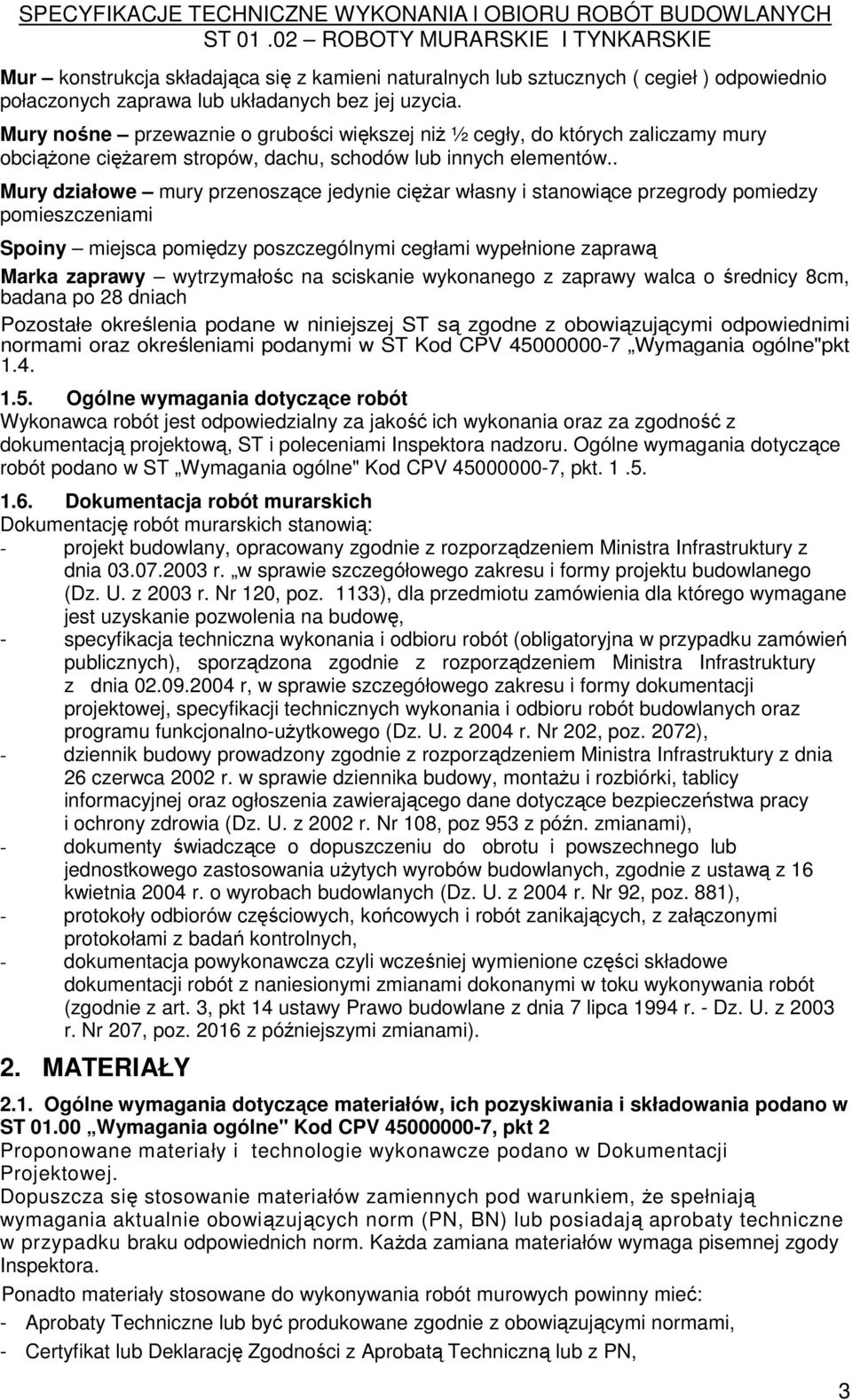

3 Mur konstrukcja składająca się z kamieni naturalnych lub sztucznych ( cegieł ) odpowiednio połaczonych zaprawa lub układanych bez jej uzycia. Mury nośne przewaznie o grubości większej niŝ ½ cegły, do których zaliczamy mury obciąŝone cięŝarem stropów, dachu, schodów lub innych elementów.. Mury działowe mury przenoszące jedynie cięŝar własny i stanowiące przegrody pomiedzy pomieszczeniami Spoiny miejsca pomiędzy poszczególnymi cegłami wypełnione zaprawą Marka zaprawy wytrzymałośc na sciskanie wykonanego z zaprawy walca o średnicy 8cm, badana po 28 dniach Pozostałe określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w ST Kod CPV Wymagania ogólne"pkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne" Kod CPV , pkt Dokumentacja robót murarskich Dokumentację robót murarskich stanowią: - projekt budowlany, opracowany zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133), dla przedmiotu zamówienia dla którego wymagane jest uzyskanie pozwolenia na budowę, - specyfikacja techniczna wykonania i odbioru robót (obligatoryjna w przypadku zamówień publicznych), sporządzona zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r, w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uŝytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072), - dziennik budowy prowadzony zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montaŝu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz 953 z późn. zmianami), - dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania uŝytych wyrobów budowlanych, zgodnie z ustawą z 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881), - protokoły odbiorów częściowych, końcowych i robót zanikających, z załączonymi protokołami z badań kontrolnych, - dokumentacja powykonawcza czyli wcześniej wymienione części składowe dokumentacji robót z naniesionymi zmianami dokonanymi w toku wykonywania robót (zgodnie z art. 3, pkt 14 ustawy Prawo budowlane z dnia 7 lipca 1994 r. - Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami). 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne" Kod CPV , pkt 2 Proponowane materiały i technologie wykonawcze podano w Dokumentacji Projektowej. Dopuszcza się stosowanie materiałów zamiennych pod warunkiem, Ŝe spełniają wymagania aktualnie obowiązujących norm (PN, BN) lub posiadają aprobaty techniczne w przypadku braku odpowiednich norm. KaŜda zamiana materiałów wymaga pisemnej zgody Inspektora. Ponadto materiały stosowane do wykonywania robót murowych powinny mieć: - Aprobaty Techniczne lub być produkowane zgodnie z obowiązującymi normami, - Certyfikat lub Deklarację Zgodności z Aprobatą Techniczną lub z PN, 3

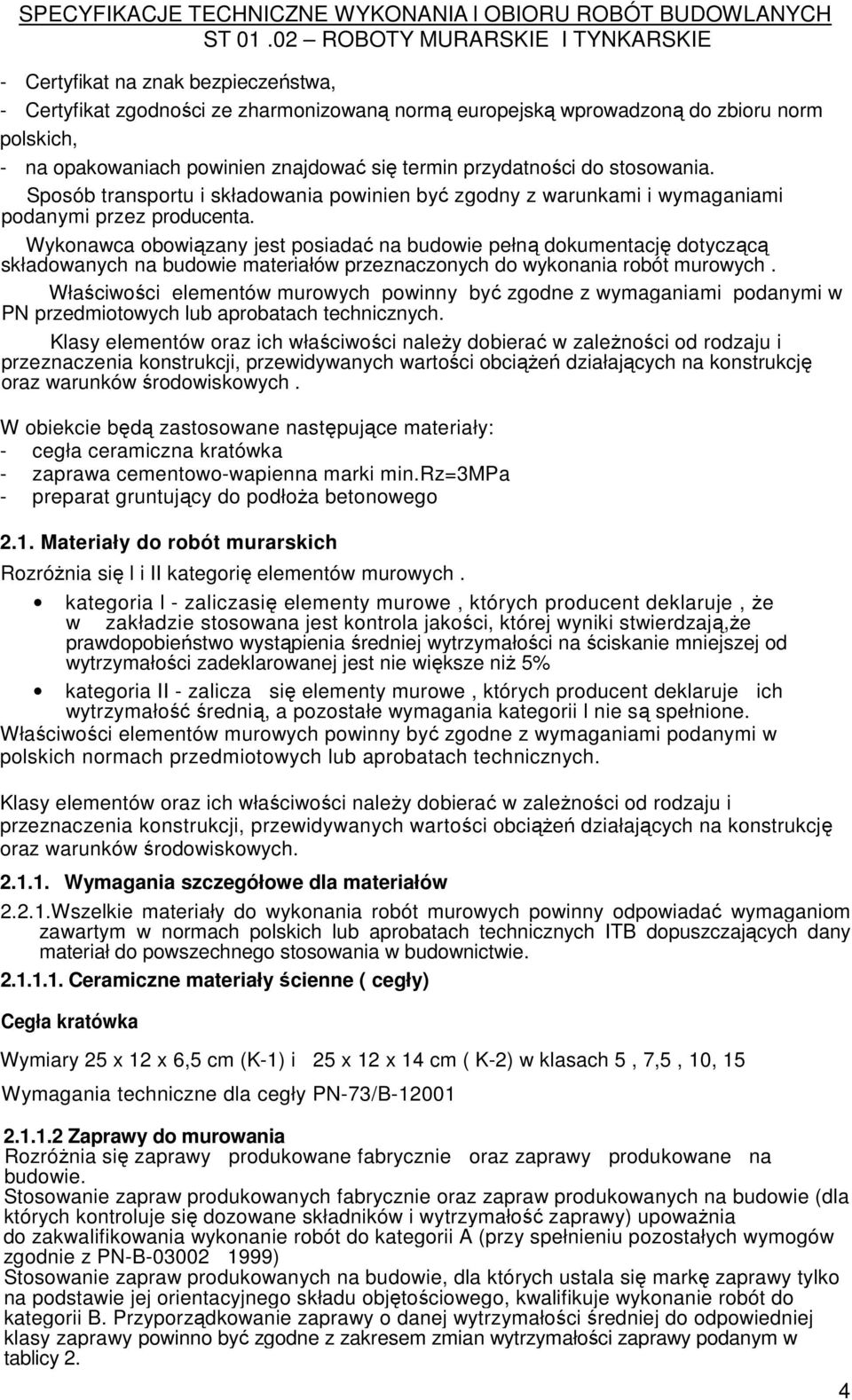

4 - Certyfikat na znak bezpieczeństwa, - Certyfikat zgodności ze zharmonizowaną normą europejską wprowadzoną do zbioru norm polskich, - na opakowaniach powinien znajdować się termin przydatności do stosowania. Sposób transportu i składowania powinien być zgodny z warunkami i wymaganiami podanymi przez producenta. Wykonawca obowiązany jest posiadać na budowie pełną dokumentację dotyczącą składowanych na budowie materiałów przeznaczonych do wykonania robót murowych. Właściwości elementów murowych powinny być zgodne z wymaganiami podanymi w PN przedmiotowych lub aprobatach technicznych. Klasy elementów oraz ich właściwości naleŝy dobierać w zaleŝności od rodzaju i przeznaczenia konstrukcji, przewidywanych wartości obciąŝeń działających na konstrukcję oraz warunków środowiskowych. W obiekcie będą zastosowane następujące materiały: - cegła ceramiczna kratówka - zaprawa cementowo-wapienna marki min.rz=3mpa - preparat gruntujący do podłoŝa betonowego 2.1. Materiały do robót murarskich RozróŜnia się l i II kategorię elementów murowych. kategoria l - zaliczasię elementy murowe, których producent deklaruje, Ŝe w zakładzie stosowana jest kontrola jakości, której wyniki stwierdzają,ŝe prawdopobieństwo wystąpienia średniej wytrzymałości na ściskanie mniejszej od wytrzymałości zadeklarowanej jest nie większe niŝ 5% kategoria II - zalicza się elementy murowe, których producent deklaruje ich wytrzymałość średnią, a pozostałe wymagania kategorii l nie są spełnione. Właściwości elementów murowych powinny być zgodne z wymaganiami podanymi w polskich normach przedmiotowych lub aprobatach technicznych. Klasy elementów oraz ich właściwości naleŝy dobierać w zaleŝności od rodzaju i przeznaczenia konstrukcji, przewidywanych wartości obciąŝeń działających na konstrukcję oraz warunków środowiskowych Wymagania szczegółowe dla materiałów Wszelkie materiały do wykonania robót murowych powinny odpowiadać wymaganiom zawartym w normach polskich lub aprobatach technicznych ITB dopuszczających dany materiał do powszechnego stosowania w budownictwie Ceramiczne materiały ścienne ( cegły) Cegła kratówka Wymiary 25 x 12 x 6,5 cm (K-1) i 25 x 12 x 14 cm ( K-2) w klasach 5, 7,5, 10, 15 Wymagania techniczne dla cegły PN-73/B Zaprawy do murowania RozróŜnia się zaprawy produkowane fabrycznie oraz zaprawy produkowane na budowie. Stosowanie zapraw produkowanych fabrycznie oraz zapraw produkowanych na budowie (dla których kontroluje się dozowane składników i wytrzymałość zaprawy) upowaŝnia do zakwalifikowania wykonanie robót do kategorii A (przy spełnieniu pozostałych wymogów zgodnie z PN-B ) Stosowanie zapraw produkowanych na budowie, dla których ustala się markę zaprawy tylko na podstawie jej orientacyjnego składu objętościowego, kwalifikuje wykonanie robót do kategorii B. Przyporządkowanie zaprawy o danej wytrzymałości średniej do odpowiedniej klasy zaprawy powinno być zgodne z zakresem zmian wytrzymałości zaprawy podanym w tablicy 2. 4

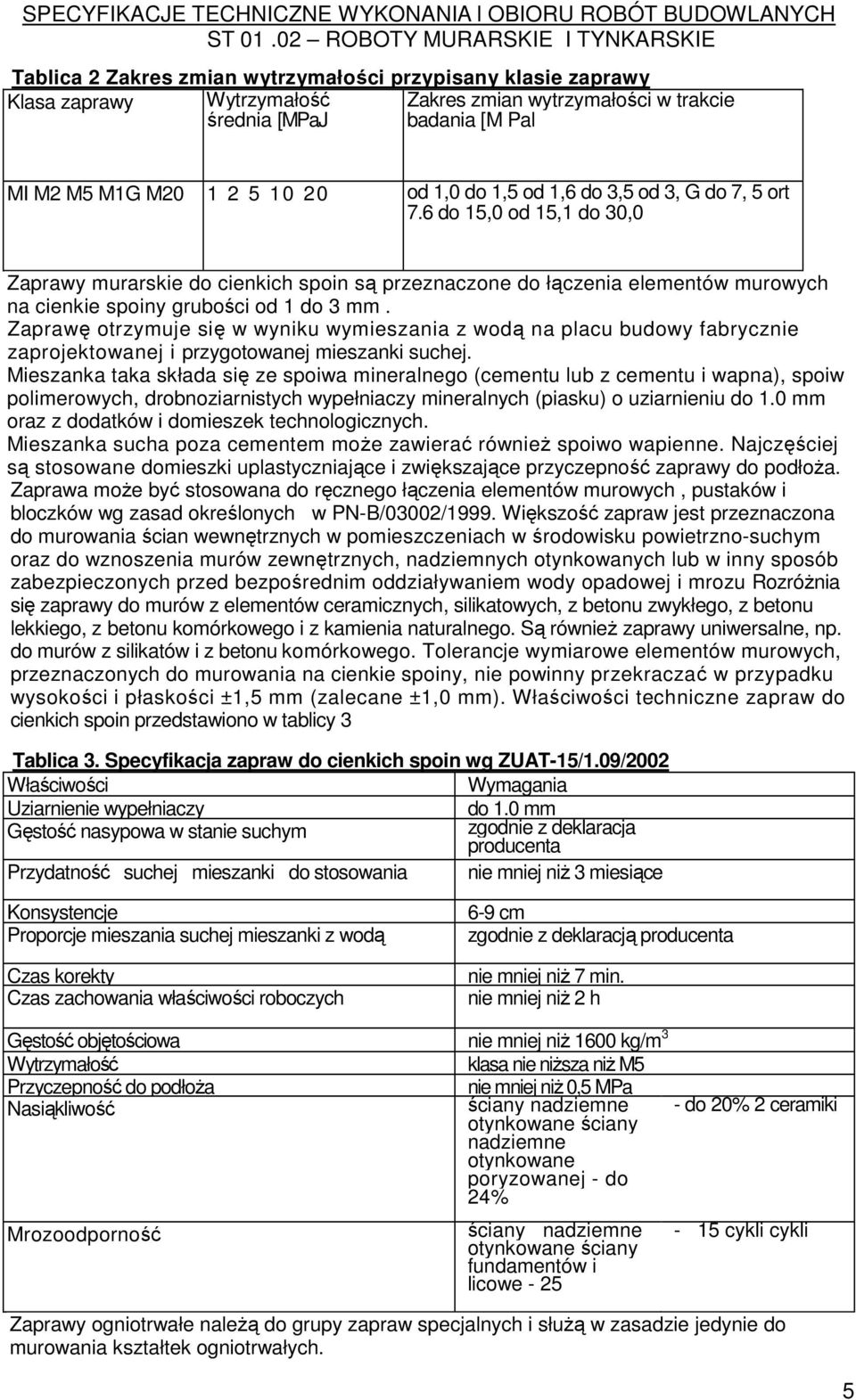

5 Tablica 2 Zakres zmian wytrzymałości przypisany klasie zaprawy Klasa zaprawy Wytrzymałość Zakres zmian wytrzymałości w trakcie średnia [MPaJ badania [M Pal MI M2 M5 M1G M od 1,0 do 1,5 od 1,6 do 3,5 od 3, G do 7, 5 ort 7.6 do 15,0 od 15,1 do 30,0 Zaprawy murarskie do cienkich spoin są przeznaczone do łączenia elementów murowych na cienkie spoiny grubości od 1 do 3 mm. Zaprawę otrzymuje się w wyniku wymieszania z wodą na placu budowy fabrycznie zaprojektowanej i przygotowanej mieszanki suchej. Mieszanka taka składa się ze spoiwa mineralnego (cementu lub z cementu i wapna), spoiw polimerowych, drobnoziarnistych wypełniaczy mineralnych (piasku) o uziarnieniu do 1.0 mm oraz z dodatków i domieszek technologicznych. Mieszanka sucha poza cementem moŝe zawierać równieŝ spoiwo wapienne. Najczęściej są stosowane domieszki uplastyczniające i zwiększające przyczepność zaprawy do podłoŝa. Zaprawa moŝe być stosowana do ręcznego łączenia elementów murowych, pustaków i bloczków wg zasad określonych w PN-B/03002/1999. Większość zapraw jest przeznaczona do murowania ścian wewnętrznych w pomieszczeniach w środowisku powietrzno-suchym oraz do wznoszenia murów zewnętrznych, nadziemnych otynkowanych lub w inny sposób zabezpieczonych przed bezpośrednim oddziaływaniem wody opadowej i mrozu RozróŜnia się zaprawy do murów z elementów ceramicznych, silikatowych, z betonu zwykłego, z betonu lekkiego, z betonu komórkowego i z kamienia naturalnego. Są równieŝ zaprawy uniwersalne, np. do murów z silikatów i z betonu komórkowego. Tolerancje wymiarowe elementów murowych, przeznaczonych do murowania na cienkie spoiny, nie powinny przekraczać w przypadku wysokości i płaskości ±1,5 mm (zalecane ±1,0 mm). Właściwości techniczne zapraw do cienkich spoin przedstawiono w tablicy 3 Tablica 3. Specyfikacja zapraw do cienkich spoin wg ZUAT-15/1.09/2002 Właściwości Wymagania Uziarnienie wypełniaczy do 1.0 mm Gęstość nasypowa w stanie suchym zgodnie z deklaracja producenta Przydatność suchej mieszanki do stosowania nie mniej niŝ 3 miesiące Konsystencje Proporcje mieszania suchej mieszanki z wodą Czas korekty Czas zachowania właściwości roboczych 6-9 cm zgodnie z deklaracją producenta nie mniej niŝ 7 min. nie mniej niŝ 2 h Gęstość objętościowa nie mniej niŝ 1600 kg/m 3 Wytrzymałość klasa nie niŝsza niŝ M5 Przyczepność do podłoŝa nie mniej niŝ 0,5 MPa Nasiąkliwość ściany nadziemne - do 20% 2 ceramiki otynkowane ściany nadziemne otynkowane poryzowanej - do 24% Mrozoodporność ściany nadziemne otynkowane ściany fundamentów i licowe cykli cykli Zaprawy ogniotrwałe naleŝą do grupy zapraw specjalnych i słuŝą w zasadzie jedynie do murowania kształtek ogniotrwałych. 5

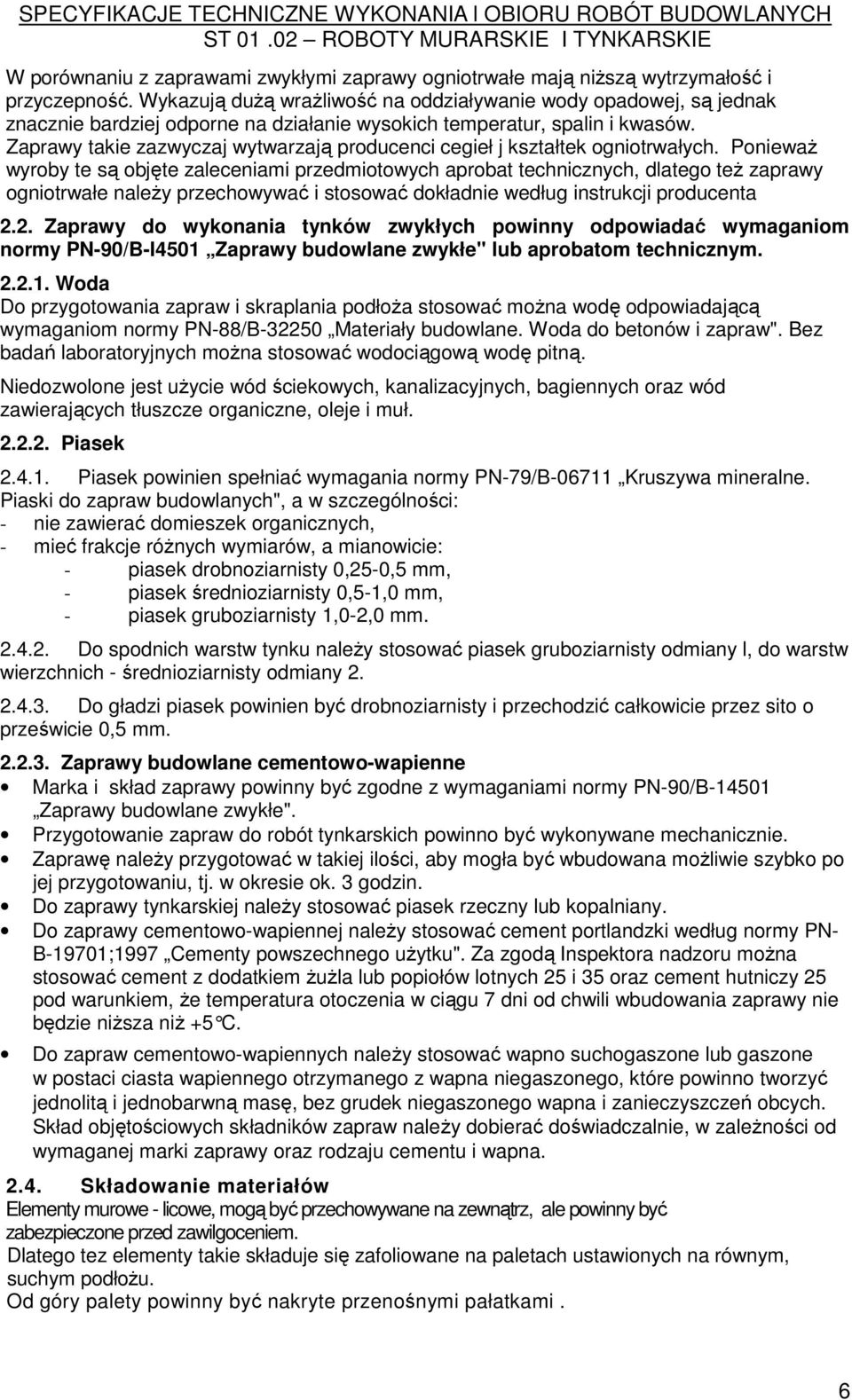

6 W porównaniu z zaprawami zwykłymi zaprawy ogniotrwałe mają niŝszą wytrzymałość i przyczepność. Wykazują duŝą wraŝliwość na oddziaływanie wody opadowej, są jednak znacznie bardziej odporne na działanie wysokich temperatur, spalin i kwasów. Zaprawy takie zazwyczaj wytwarzają producenci cegieł j kształtek ogniotrwałych. PoniewaŜ wyroby te są objęte zaleceniami przedmiotowych aprobat technicznych, dlatego teŝ zaprawy ogniotrwałe naleŝy przechowywać i stosować dokładnie według instrukcji producenta 2.2. Zaprawy do wykonania tynków zwykłych powinny odpowiadać wymaganiom normy PN-90/B-I4501 Zaprawy budowlane zwykłe" lub aprobatom technicznym Woda Do przygotowania zapraw i skraplania podłoŝa stosować moŝna wodę odpowiadającą wymaganiom normy PN-88/B Materiały budowlane. Woda do betonów i zapraw". Bez badań laboratoryjnych moŝna stosować wodociągową wodę pitną. Niedozwolone jest uŝycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł Piasek Piasek powinien spełniać wymagania normy PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych", a w szczególności: - nie zawierać domieszek organicznych, - mieć frakcje róŝnych wymiarów, a mianowicie: - piasek drobnoziarnisty 0,25-0,5 mm, - piasek średnioziarnisty 0,5-1,0 mm, - piasek gruboziarnisty 1,0-2,0 mm Do spodnich warstw tynku naleŝy stosować piasek gruboziarnisty odmiany l, do warstw wierzchnich - średnioziarnisty odmiany Do gładzi piasek powinien być drobnoziarnisty i przechodzić całkowicie przez sito o prześwicie 0,5 mm Zaprawy budowlane cementowo-wapienne Marka i skład zaprawy powinny być zgodne z wymaganiami normy PN-90/B Zaprawy budowlane zwykłe". Przygotowanie zapraw do robót tynkarskich powinno być wykonywane mechanicznie. Zaprawę naleŝy przygotować w takiej ilości, aby mogła być wbudowana moŝliwie szybko po jej przygotowaniu, tj. w okresie ok. 3 godzin. Do zaprawy tynkarskiej naleŝy stosować piasek rzeczny lub kopalniany. Do zaprawy cementowo-wapiennej naleŝy stosować cement portlandzki według normy PN- B-19701;1997 Cementy powszechnego uŝytku". Za zgodą Inspektora nadzoru moŝna stosować cement z dodatkiem ŜuŜla lub popiołów lotnych 25 i 35 oraz cement hutniczy 25 pod warunkiem, Ŝe temperatura otoczenia w ciągu 7 dni od chwili wbudowania zaprawy nie będzie niŝsza niŝ +5 C. Do zapraw cementowo-wapiennych naleŝy stosować wapno suchogaszone lub gaszone w postaci ciasta wapiennego otrzymanego z wapna niegaszonego, które powinno tworzyć jednolitą i jednobarwną masę, bez grudek niegaszonego wapna i zanieczyszczeń obcych. Skład objętościowych składników zapraw naleŝy dobierać doświadczalnie, w zaleŝności od wymaganej marki zaprawy oraz rodzaju cementu i wapna Składowanie materiałów Elementy murowe - licowe, mogą być przechowywane na zewnątrz, ale powinny być zabezpieczone przed zawilgoceniem. Dlatego tez elementy takie składuje się zafoliowane na paletach ustawionych na równym, suchym podłoŝu. Od góry palety powinny być nakryte przenośnymi pałatkami. 6

7 Elementy drąŝone ceramiczne, silikatowe, betonowe, bloczki z betonu komórkowego powinny być przechowywane na paletach pod dachem (wiatry), zabezpieczone przed bocznym nawiewaniem śniegu i deszczu i odizolowane od wody gruntowej. Elementy gipsowe powinny być składowane na paletach w zamkniętych pomieszczeniach. Cement, wapno i gotowe zaprawy zaleca się przechowywać w workach w zamkniętych i zabezpieczanych przed wilgocią magazynach. Kruszywa mogą być składowane na wolnym powietrzu, ale tylko i wyłącznie na terenie suchym i odwodnionym. Materiały do wykonania konstrukcji murowych mogą być przyjęte na budowę, jeŝeli spełniają następujące warunki: - od powiadają wyrobom wymienionym w dokumentacji projektowej, - są właściwie opakowane i oznakowane, - spełniają wymagane właściwości wykazane w odpowiednich dokumentach, - mają deklarację zgodności i certyfikat zgodności. Wszystkie materiały izolacyjne powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz według odpowiednich norm wyrobu. Przyjęcie materiałów i wyrobów na budowę powinno być potwierdzane wpisem do dziennika budowy. Wszelkie nazwy własne produktów i materiałów przywołane w specyfikacji, słuŝą określeniu poŝądanego standardu wykonania i i określeniu właściwości i wymogów technicznych załoŝonych w dokumentacji technicznej dla danych rozwiązań. Dopuszcza się zamienne rozwiązania ( w oparciu o produkty innych producentów ) pod warunkiem : spełnienia tych samych właściwości technicznych przedstawieniu zamiennych rozwiązań na piśmie ( dane techniczne,atesty, dopuszczenia dostosowania) uzyskaniu akceptacji Inspektora nadzoru 3. SPRZĘT I NARZĘDZIA 3.1. Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne" Kod CPV , pkt Sprzęt i narzędzia do wykonywania robót murarskich Do wyznaczania i sprawdzania kierunku, wymiarów i płaszczyzn są stosowane następujące narzędzia: pion murarski, łata murarska, linia waŝna (linia pozioma) do wyznaczania i sprawdzania płaszczyzn, wąŝ wodny do wyznaczania jednakowych poziomów, poziomnica uniwersalna, łata kierunkowa, warstwomierz do wyznaczania poziomu poszczególnych warstw, do zaczepiania sznura i do wyznaczania kierunku, sznur murarski, kątownik murarski, wykrój. Do przechowywania materiałów budowlanych w pobliŝu stanowiska roboczego słuŝą: kastra i szafel do zaprawy, szkopek do wody, palety na elementy murowe. Murarz stosie bezpośrednio przy murowaniu, kielnie murarskie róŝnej wielkości i przeznaczenia, czerpak, wiaderko i łopatę do zapraw. 7

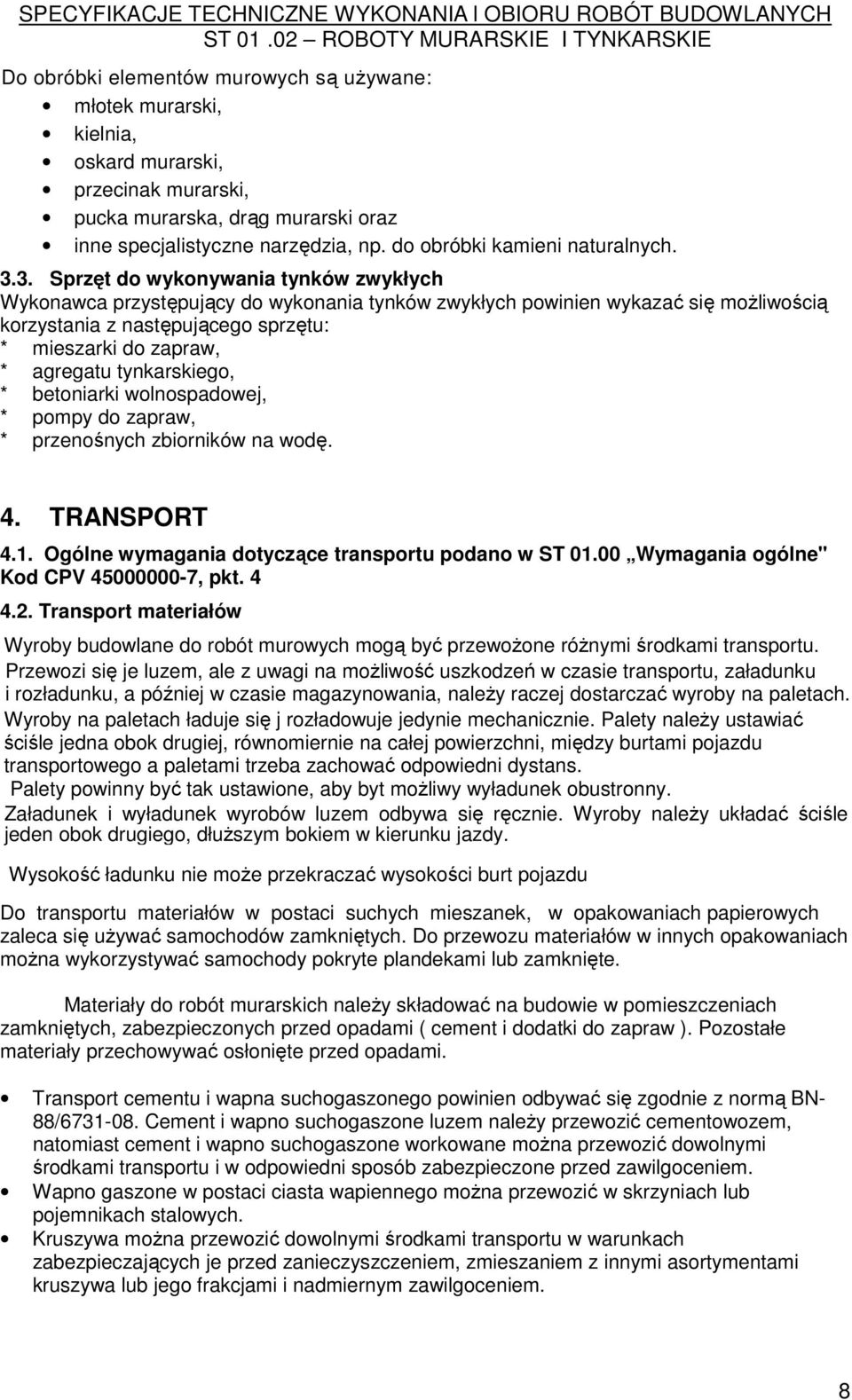

8 Do obróbki elementów murowych są uŝywane: młotek murarski, kielnia, oskard murarski, przecinak murarski, pucka murarska, drąg murarski oraz inne specjalistyczne narzędzia, np. do obróbki kamieni naturalnych Sprzęt do wykonywania tynków zwykłych Wykonawca przystępujący do wykonania tynków zwykłych powinien wykazać się moŝliwością korzystania z następującego sprzętu: * mieszarki do zapraw, * agregatu tynkarskiego, * betoniarki wolnospadowej, * pompy do zapraw, * przenośnych zbiorników na wodę. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne" Kod CPV , pkt Transport materiałów Wyroby budowlane do robót murowych mogą być przewoŝone róŝnymi środkami transportu. Przewozi się je luzem, ale z uwagi na moŝliwość uszkodzeń w czasie transportu, załadunku i rozładunku, a później w czasie magazynowania, naleŝy raczej dostarczać wyroby na paletach. Wyroby na paletach ładuje się j rozładowuje jedynie mechanicznie. Palety naleŝy ustawiać ściśle jedna obok drugiej, równomiernie na całej powierzchni, między burtami pojazdu transportowego a paletami trzeba zachować odpowiedni dystans. Palety powinny być tak ustawione, aby byt moŝliwy wyładunek obustronny. Załadunek i wyładunek wyrobów luzem odbywa się ręcznie. Wyroby naleŝy układać ściśle jeden obok drugiego, dłuŝszym bokiem w kierunku jazdy. Wysokość ładunku nie moŝe przekraczać wysokości burt pojazdu Do transportu materiałów w postaci suchych mieszanek, w opakowaniach papierowych zaleca się uŝywać samochodów zamkniętych. Do przewozu materiałów w innych opakowaniach moŝna wykorzystywać samochody pokryte plandekami lub zamknięte. Materiały do robót murarskich naleŝy składować na budowie w pomieszczeniach zamkniętych, zabezpieczonych przed opadami ( cement i dodatki do zapraw ). Pozostałe materiały przechowywać osłonięte przed opadami. Transport cementu i wapna suchogaszonego powinien odbywać się zgodnie z normą BN- 88/ Cement i wapno suchogaszone luzem naleŝy przewozić cementowozem, natomiast cement i wapno suchogaszone workowane moŝna przewozić dowolnymi środkami transportu i w odpowiedni sposób zabezpieczone przed zawilgoceniem. Wapno gaszone w postaci ciasta wapiennego moŝna przewozić w skrzyniach lub pojemnikach stalowych. Kruszywa moŝna przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem. 8

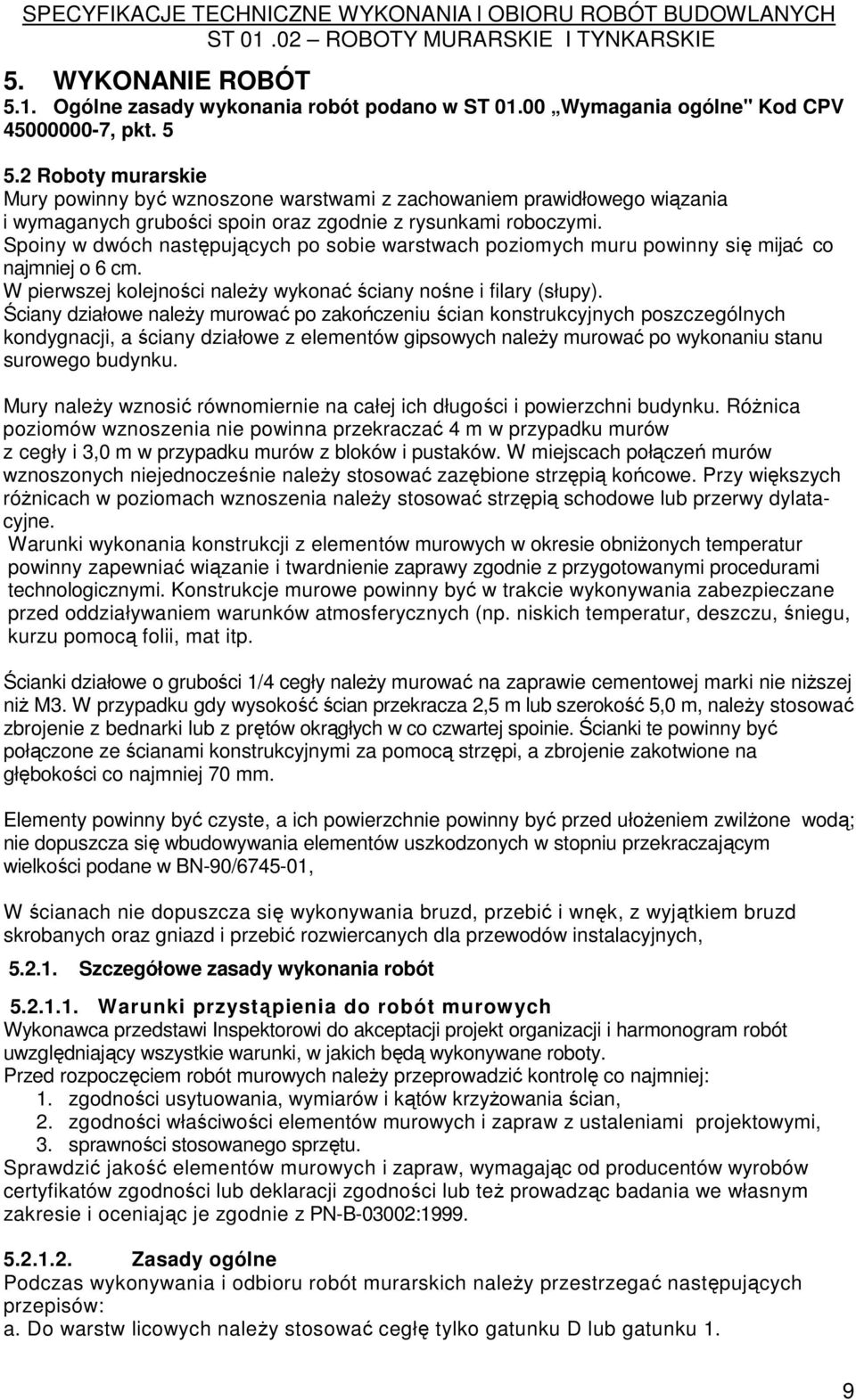

9 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Wymagania ogólne" Kod CPV , pkt Roboty murarskie Mury powinny być wznoszone warstwami z zachowaniem prawidłowego wiązania i wymaganych grubości spoin oraz zgodnie z rysunkami roboczymi. Spoiny w dwóch następujących po sobie warstwach poziomych muru powinny się mijać co najmniej o 6 cm. W pierwszej kolejności naleŝy wykonać ściany nośne i filary (słupy). Ściany działowe naleŝy murować po zakończeniu ścian konstrukcyjnych poszczególnych kondygnacji, a ściany działowe z elementów gipsowych naleŝy murować po wykonaniu stanu surowego budynku. Mury naleŝy wznosić równomiernie na całej ich długości i powierzchni budynku. RóŜnica poziomów wznoszenia nie powinna przekraczać 4 m w przypadku murów z cegły i 3,0 m w przypadku murów z bloków i pustaków. W miejscach połączeń murów wznoszonych niejednocześnie naleŝy stosować zazębione strzępią końcowe. Przy większych róŝnicach w poziomach wznoszenia naleŝy stosować strzępią schodowe lub przerwy dylatacyjne. Warunki wykonania konstrukcji z elementów murowych w okresie obniŝonych temperatur powinny zapewniać wiązanie i twardnienie zaprawy zgodnie z przygotowanymi procedurami technologicznymi. Konstrukcje murowe powinny być w trakcie wykonywania zabezpieczane przed oddziaływaniem warunków atmosferycznych (np. niskich temperatur, deszczu, śniegu, kurzu pomocą folii, mat itp. Ścianki działowe o grubości 1/4 cegły naleŝy murować na zaprawie cementowej marki nie niŝszej niŝ M3. W przypadku gdy wysokość ścian przekracza 2,5 m lub szerokość 5,0 m, naleŝy stosować zbrojenie z bednarki lub z prętów okrągłych w co czwartej spoinie. Ścianki te powinny być połączone ze ścianami konstrukcyjnymi za pomocą strzępi, a zbrojenie zakotwione na głębokości co najmniej 70 mm. Elementy powinny być czyste, a ich powierzchnie powinny być przed ułoŝeniem zwilŝone wodą; nie dopuszcza się wbudowywania elementów uszkodzonych w stopniu przekraczającym wielkości podane w BN-90/ , W ścianach nie dopuszcza się wykonywania bruzd, przebić i wnęk, z wyjątkiem bruzd skrobanych oraz gniazd i przebić rozwiercanych dla przewodów instalacyjnych, Szczegółowe zasady wykonania robót Warunki przystąpienia do robót murowych Wykonawca przedstawi Inspektorowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty. Przed rozpoczęciem robót murowych naleŝy przeprowadzić kontrolę co najmniej: 1. zgodności usytuowania, wymiarów i kątów krzyŝowania ścian, 2. zgodności właściwości elementów murowych i zapraw z ustaleniami projektowymi, 3. sprawności stosowanego sprzętu. Sprawdzić jakość elementów murowych i zapraw, wymagając od producentów wyrobów certyfikatów zgodności lub deklaracji zgodności lub teŝ prowadząc badania we własnym zakresie i oceniając je zgodnie z PN-B-03002: Zasady ogólne Podczas wykonywania i odbioru robót murarskich naleŝy przestrzegać następujących przepisów: a. Do warstw licowych naleŝy stosować cegłę tylko gatunku D lub gatunku 1. 9

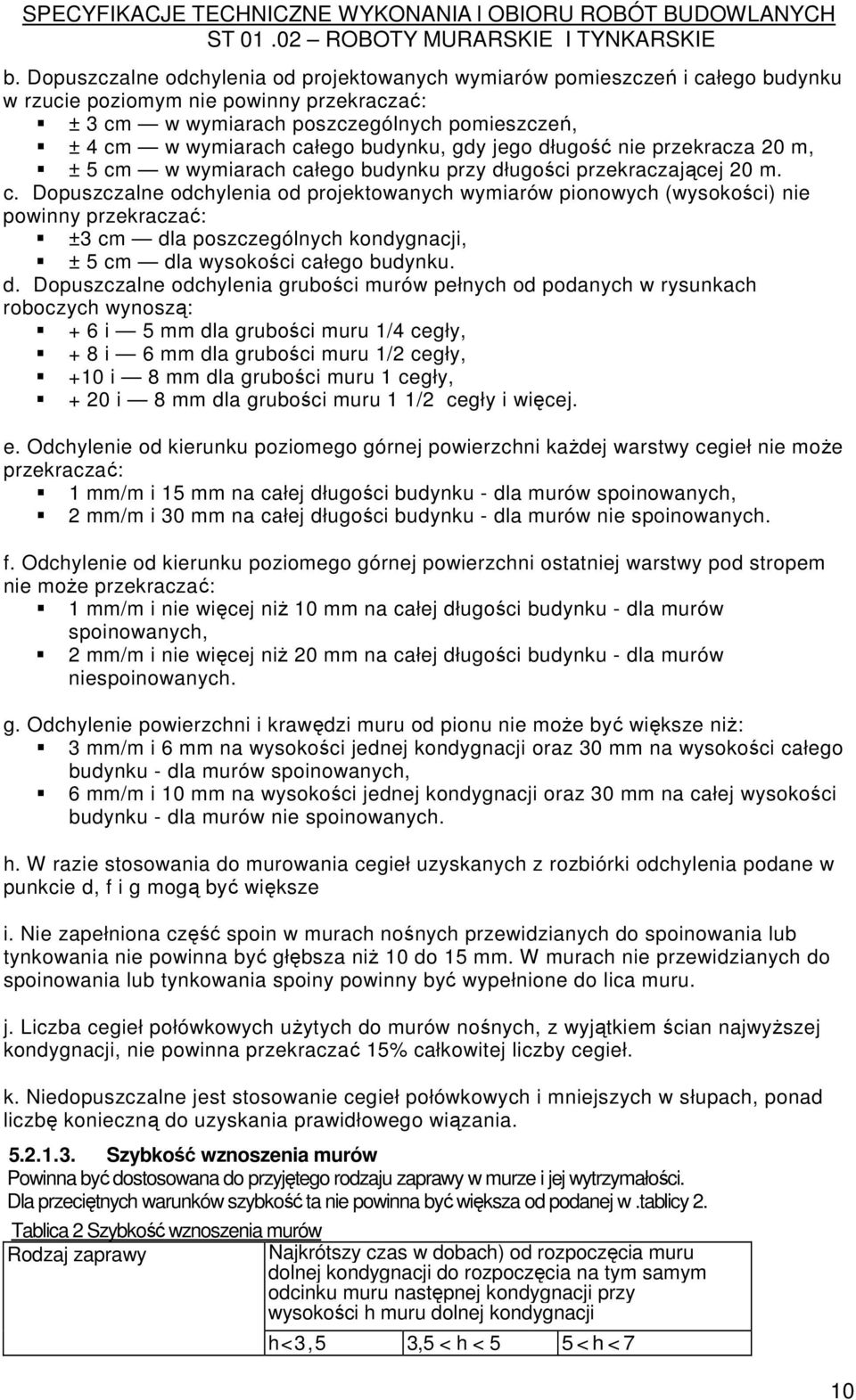

10 b. Dopuszczalne odchylenia od projektowanych wymiarów pomieszczeń i całego budynku w rzucie poziomym nie powinny przekraczać: ± 3 cm w wymiarach poszczególnych pomieszczeń, ± 4 cm w wymiarach całego budynku, gdy jego długość nie przekracza 20 m, ± 5 cm w wymiarach całego budynku przy długości przekraczającej 20 m. c. Dopuszczalne odchylenia od projektowanych wymiarów pionowych (wysokości) nie powinny przekraczać: ±3 cm dla poszczególnych kondygnacji, ± 5 cm dla wysokości całego budynku. d. Dopuszczalne odchylenia grubości murów pełnych od podanych w rysunkach roboczych wynoszą: + 6 i 5 mm dla grubości muru 1/4 cegły, + 8 i 6 mm dla grubości muru 1/2 cegły, +10 i 8 mm dla grubości muru 1 cegły, + 20 i 8 mm dla grubości muru 1 1/2 cegły i więcej. e. Odchylenie od kierunku poziomego górnej powierzchni kaŝdej warstwy cegieł nie moŝe przekraczać: 1 mm/m i 15 mm na całej długości budynku - dla murów spoinowanych, 2 mm/m i 30 mm na całej długości budynku - dla murów nie spoinowanych. f. Odchylenie od kierunku poziomego górnej powierzchni ostatniej warstwy pod stropem nie moŝe przekraczać: 1 mm/m i nie więcej niŝ 10 mm na całej długości budynku - dla murów spoinowanych, 2 mm/m i nie więcej niŝ 20 mm na całej długości budynku - dla murów niespoinowanych. g. Odchylenie powierzchni i krawędzi muru od pionu nie moŝe być większe niŝ: 3 mm/m i 6 mm na wysokości jednej kondygnacji oraz 30 mm na wysokości całego budynku - dla murów spoinowanych, 6 mm/m i 10 mm na wysokości jednej kondygnacji oraz 30 mm na całej wysokości budynku - dla murów nie spoinowanych. h. W razie stosowania do murowania cegieł uzyskanych z rozbiórki odchylenia podane w punkcie d, f i g mogą być większe i. Nie zapełniona część spoin w murach nośnych przewidzianych do spoinowania lub tynkowania nie powinna być głębsza niŝ 10 do 15 mm. W murach nie przewidzianych do spoinowania lub tynkowania spoiny powinny być wypełnione do lica muru. j. Liczba cegieł połówkowych uŝytych do murów nośnych, z wyjątkiem ścian najwyŝszej kondygnacji, nie powinna przekraczać 15% całkowitej liczby cegieł. k. Niedopuszczalne jest stosowanie cegieł połówkowych i mniejszych w słupach, ponad liczbę konieczną do uzyskania prawidłowego wiązania Szybkość wznoszenia murów Powinna być dostosowana do przyjętego rodzaju zaprawy w murze i jej wytrzymałości. Dla przeciętnych warunków szybkość ta nie powinna być większa od podanej w.tablicy 2. Tablica 2 Szybkość wznoszenia murów Rodzaj zaprawy Najkrótszy czas w dobach) od rozpoczęcia muru dolnej kondygnacji do rozpoczęcia na tym samym odcinku muru następnej kondygnacji przy wysokości h muru dolnej kondygnacji h<3,5 3,5 < h < 5 5 < h < 7 10

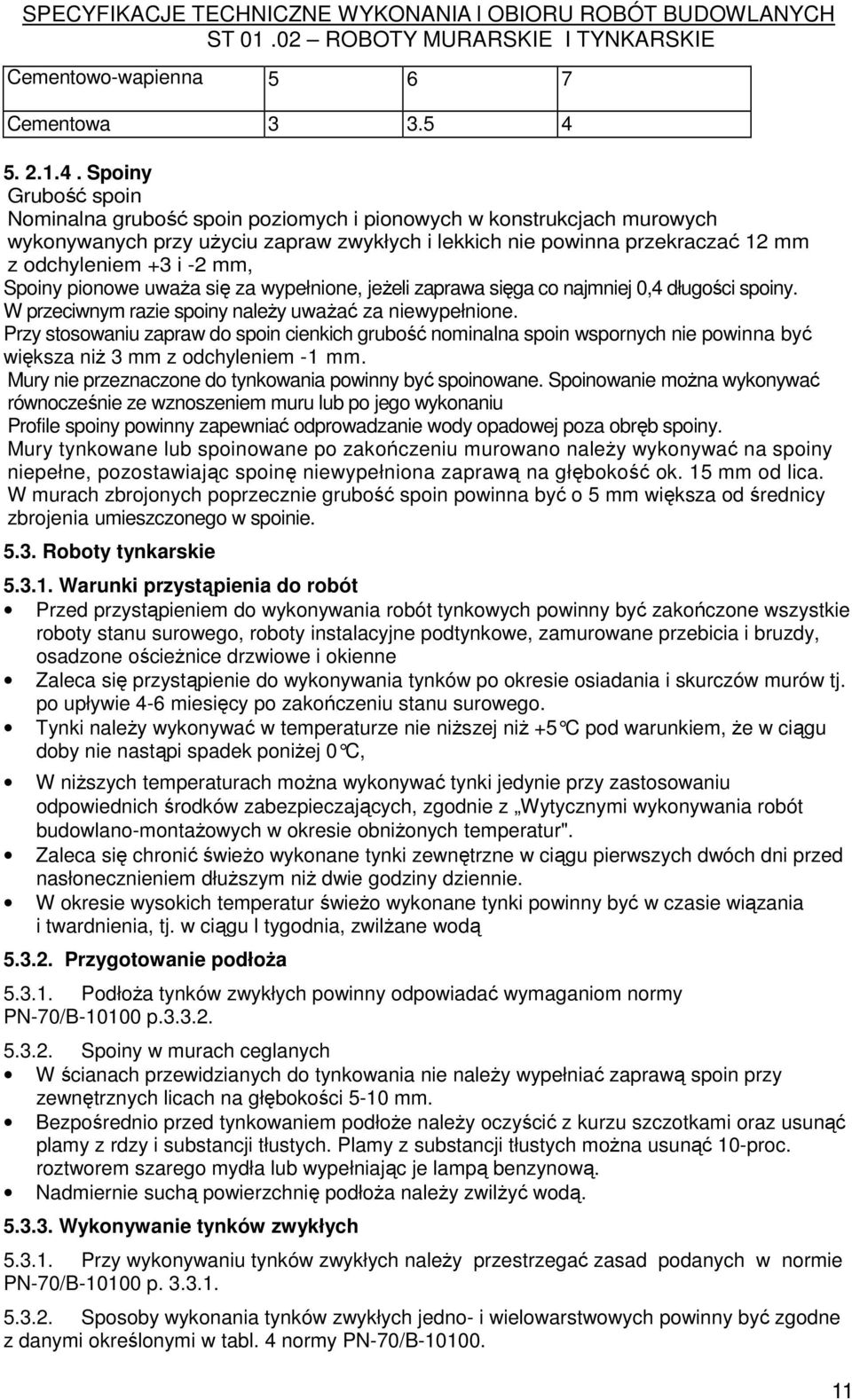

11 Cementowo-wapienna Cementowa Spoiny Grubość spoin Nominalna grubość spoin poziomych i pionowych w konstrukcjach murowych wykonywanych przy uŝyciu zapraw zwykłych i lekkich nie powinna przekraczać 12 mm z odchyleniem +3 i -2 mm, Spoiny pionowe uwaŝa się za wypełnione, jeŝeli zaprawa sięga co najmniej 0,4 długości spoiny. W przeciwnym razie spoiny naleŝy uwaŝać za niewypełnione. Przy stosowaniu zapraw do spoin cienkich grubość nominalna spoin wspornych nie powinna być większa niŝ 3 mm z odchyleniem -1 mm. Mury nie przeznaczone do tynkowania powinny być spoinowane. Spoinowanie moŝna wykonywać równocześnie ze wznoszeniem muru lub po jego wykonaniu Profile spoiny powinny zapewniać odprowadzanie wody opadowej poza obręb spoiny. Mury tynkowane lub spoinowane po zakończeniu murowano naleŝy wykonywać na spoiny niepełne, pozostawiając spoinę niewypełniona zaprawą na głębokość ok. 15 mm od lica. W murach zbrojonych poprzecznie grubość spoin powinna być o 5 mm większa od średnicy zbrojenia umieszczonego w spoinie Roboty tynkarskie Warunki przystąpienia do robót Przed przystąpieniem do wykonywania robót tynkowych powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, osadzone ościeŝnice drzwiowe i okienne Zaleca się przystąpienie do wykonywania tynków po okresie osiadania i skurczów murów tj. po upływie 4-6 miesięcy po zakończeniu stanu surowego. Tynki naleŝy wykonywać w temperaturze nie niŝszej niŝ +5 C pod warunkiem, Ŝe w ciągu doby nie nastąpi spadek poniŝej 0 C, W niŝszych temperaturach moŝna wykonywać tynki jedynie przy zastosowaniu odpowiednich środków zabezpieczających, zgodnie z Wytycznymi wykonywania robót budowlano-montaŝowych w okresie obniŝonych temperatur". Zaleca się chronić świeŝo wykonane tynki zewnętrzne w ciągu pierwszych dwóch dni przed nasłonecznieniem dłuŝszym niŝ dwie godziny dziennie. W okresie wysokich temperatur świeŝo wykonane tynki powinny być w czasie wiązania i twardnienia, tj. w ciągu l tygodnia, zwilŝane wodą Przygotowanie podłoŝa PodłoŜa tynków zwykłych powinny odpowiadać wymaganiom normy PN-70/B p Spoiny w murach ceglanych W ścianach przewidzianych do tynkowania nie naleŝy wypełniać zaprawą spoin przy zewnętrznych licach na głębokości 5-10 mm. Bezpośrednio przed tynkowaniem podłoŝe naleŝy oczyścić z kurzu szczotkami oraz usunąć plamy z rdzy i substancji tłustych. Plamy z substancji tłustych moŝna usunąć 10-proc. roztworem szarego mydła lub wypełniając je lampą benzynową. Nadmiernie suchą powierzchnię podłoŝa naleŝy zwilŝyć wodą Wykonywanie tynków zwykłych Przy wykonywaniu tynków zwykłych naleŝy przestrzegać zasad podanych w normie PN-70/B p Sposoby wykonania tynków zwykłych jedno- i wielowarstwowych powinny być zgodne z danymi określonymi w tabl. 4 normy PN-70/B

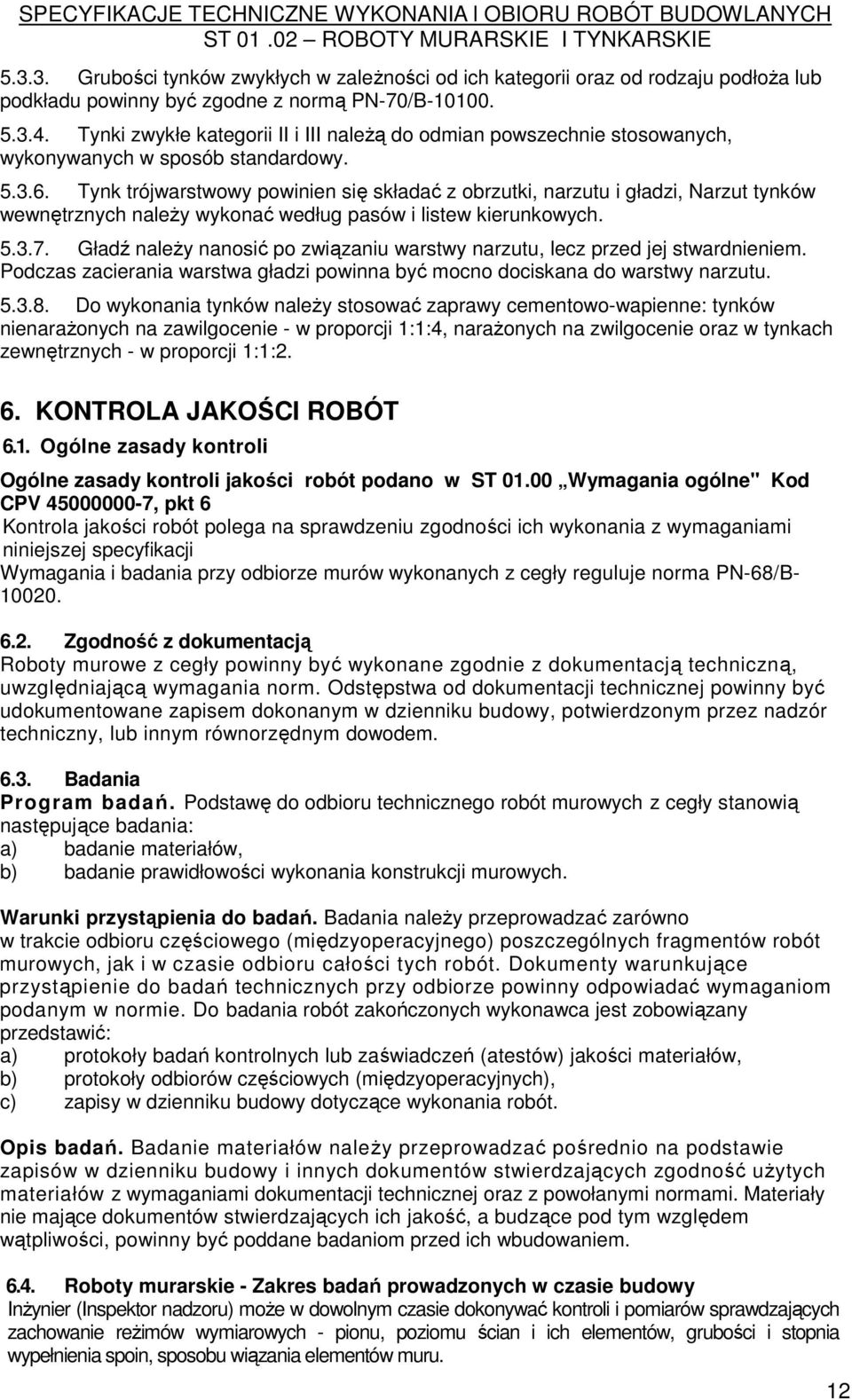

12 Grubości tynków zwykłych w zaleŝności od ich kategorii oraz od rodzaju podłoŝa lub podkładu powinny być zgodne z normą PN-70/B Tynki zwykłe kategorii II i III naleŝą do odmian powszechnie stosowanych, wykonywanych w sposób standardowy Tynk trójwarstwowy powinien się składać z obrzutki, narzutu i gładzi, Narzut tynków wewnętrznych naleŝy wykonać według pasów i listew kierunkowych Gładź naleŝy nanosić po związaniu warstwy narzutu, lecz przed jej stwardnieniem. Podczas zacierania warstwa gładzi powinna być mocno dociskana do warstwy narzutu Do wykonania tynków naleŝy stosować zaprawy cementowo-wapienne: tynków nienaraŝonych na zawilgocenie - w proporcji 1:1:4, naraŝonych na zwilgocenie oraz w tynkach zewnętrznych - w proporcji 1:1:2. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne" Kod CPV , pkt 6 Kontrola jakości robót polega na sprawdzeniu zgodności ich wykonania z wymaganiami niniejszej specyfikacji Wymagania i badania przy odbiorze murów wykonanych z cegły reguluje norma PN-68/B Zgodność z dokumentacją Roboty murowe z cegły powinny być wykonane zgodnie z dokumentacją techniczną, uwzględniającą wymagania norm. Odstępstwa od dokumentacji technicznej powinny być udokumentowane zapisem dokonanym w dzienniku budowy, potwierdzonym przez nadzór techniczny, lub innym równorzędnym dowodem Badania Program badań. Podstawę do odbioru technicznego robót murowych z cegły stanowią następujące badania: a) badanie materiałów, b) badanie prawidłowości wykonania konstrukcji murowych. Warunki przystąpienia do badań. Badania naleŝy przeprowadzać zarówno w trakcie odbioru częściowego (międzyoperacyjnego) poszczególnych fragmentów robót murowych, jak i w czasie odbioru całości tych robót. Dokumenty warunkujące przystąpienie do badań technicznych przy odbiorze powinny odpowiadać wymaganiom podanym w normie. Do badania robót zakończonych wykonawca jest zobowiązany przedstawić: a) protokoły badań kontrolnych lub zaświadczeń (atestów) jakości materiałów, b) protokoły odbiorów częściowych (międzyoperacyjnych), c) zapisy w dzienniku budowy dotyczące wykonania robót. Opis badań. Badanie materiałów naleŝy przeprowadzać pośrednio na podstawie zapisów w dzienniku budowy i innych dokumentów stwierdzających zgodność uŝytych materiałów z wymaganiami dokumentacji technicznej oraz z powołanymi normami. Materiały nie mające dokumentów stwierdzających ich jakość, a budzące pod tym względem wątpliwości, powinny być poddane badaniom przed ich wbudowaniem Roboty murarskie - Zakres badań prowadzonych w czasie budowy InŜynier (Inspektor nadzoru) moŝe w dowolnym czasie dokonywać kontroli i pomiarów sprawdzających zachowanie reŝimów wymiarowych - pionu, poziomu ścian i ich elementów, grubości i stopnia wypełnienia spoin, sposobu wiązania elementów muru. 12

13 Tolerancje wykonania Wymagania ogólne RozróŜnia się tolerancje normalne klasy N1 i N2 oraz specjalne. Jeśli w ustaleniach projektowych wymagania dotyczące tolerancji nie są podane, stosuje się klasę N1. Klasę tolerancji N2 zaleca się w przypadku wykonywania elementów szczególnie istotnych z punktu widzenia niezawodności konstrukcji o powaŝnych konsekwencjach zniszczenia oraz konstrukcji o charakterze monumentalnym. Klasę tolerancji specjalnych naleŝy podać w ustaleniach projektowych w zaleŝności od specyfiki wymagań związanych z uŝytkowaniem lub wykonaniem obiektu (no. przy wykonywaniu murów z kamienia o nieregularnych wymiarach itd.) Dokładność pomiarów odchyłek geometrycznych powinna wynosić 1 mm. Odchylenia poziome usytuowania podpór i elementów powinny być mierzone w stosunku do osi podłuŝnych i poprzecznych osnowy geodezyjnej pokrywających się z osiami ścian lub filarów Odchylenia poziome wzdłuŝ wysokości budynku powinny przyjmować wartości róŝnoimienne w stosunku do układu odniesienia. W przypadku stwierdzenia odchyleń o charakterze systematycznym naleŝy podjąć działania korygujące. System odniesienia Przed przystąpieniem do robót na budowie naleŝy ustalić punkty pomiarowe zgodne z przyjęła osnową geodezyjną, stanowiące przestrzenny układ odniesienia do określania usytuowania elementów konstrukcji zgodnie z PN-87/N i PN-74/N Punkty pomiarowe powinny być zabezpieczone przed uszkodzeniem lub zniszczeniem ściany. Dopuszczalne odchyłki wymiarów i usytuowania ścian jednej kondygnacji nie powinny być większe od podanych w tablicy. Dopuszczalne odchyłki grubości murów nie powinny przekraczać 10 mm w przypadku murów pełnych oraz 20 mm w przypadku murów szczelinowych Dopuszczalne odchylenie ścian murowanych od płaskiej powierzchni (zwichrzenie i skrzywienie) nie powinno być większe niŝ: a) na odcinku 1 m. 5 mm przy klasie tolerancji N1. 3 mm przy klasie tolerancji N2 b) na odcinku całej ściany: 20 mm przy tolerancji N1 10 mm przy tolerancji N2 Dopuszczalne odchylenie wymiaru budynku L (szerokości lub długości w metrach) na kaŝdym poziomie nie powinno być większe niŝ: 20 mm przy L :S 3C m, 0.25 (L + 50) przy L > 30 m, i nie większe:!: 50 mm. Dopuszczalne odchylnie muru o długości L (w mm) powodujące jego skośność (odchylenie od obrysu) w płaszczyźnie nie powinno być większe niŝ: o L/100<2 mm przy klasie tolerancji N1, o L/200<10 mm p czy klasie tolerancji N Kontrola, badania i odbiór robót Klasy kontroli W zaleŝności od typu i uŝytkowania konstrukcji rozróŝnia się dwie klasy kontroli wykonania elementów konstrukcji: l - klasa kontroli zwykłej, II - klasa kontroli rozszerzonej Kontrola dotyczy właściwości stosowanych wyrobów i materiałów oraz wykonania robót. Klasa kontroli moŝe odnosić się do wykonanej konstrukcji, określonych elementów konstrukcji lub określonych operacji. Jeśli w ustaleniach projektowych nie stwierdza się inaczej, przy wykonywaniu robót murowych stosuje się klasę kontroli l. Kontrolę rozszerzoną zaleca się w przypadku wykonywania konstrukcji lub elementów konstrukcji szczególnie istotnych z punktu widzenia niezawodności i o powaŝnych konsekwencjach zniszczenia np. konstrukcje monumentalne itd.) oraz w przypadku szczególnych wymagań funkcjonalnych (np. w szybach dźwigowych itd. 13

14 Dokumentacja z działań i wyników kontroli powinna zawierać wszystkie dokumenty planowania, rejestr wyników oraz rejestr niezgodności i działań korekcyjnych. Dokładność wymiarów usytuowania naroŝników oraz wybranych ścian budyniu podlega kontroli ciągłej Roboty murarskie- Badania materiałów i wyrobów Badania właściwości materiałów i wyrobów powinny być przeprowadzane zgodnie z wymaganiami podanymi w normach i aprobatach technicznych. Potwierdzenie właściwości materiałów i wyrobów z kaŝdej dostawy powinno być podane: w zaświadczeniach z kontroli, w zapisach w dzienniku budowy, w innych dokumentach KaŜda dostawa materiałów lub wyrobów powinna być wyraźnie identyfikowana oraz zaopatrzona w deklaracje zgodności. Transport, dostawa, odbiór i przechowywanie materiałów j wyrobów powinny być zgodne z wymaganiami norm i aprobat technicznych Przy odbiorze elementów murowych na budowie naleŝy sprawdzić zgodność typu, rodzaju, klasy, wymiarów i asortymentu elementów murowych z wymaganiami podanymi w projekcie lub w specyfikacji technicznej Roboty murarskie-badania konstrukcji murowych Ocenę prawidłowości wiązania muru w szczególności w stykach i naroŝnikach na zgodność z ustaleniami naleŝy przeprowadzić na podstawie oględzin i zapisów w dzienniku budowy. Sprawdzenie zgodności obrysu i głównych wymiarów, grubości murów oraz wymiarów otworów naleŝy przeprowadzać przez porównanie murów z dokumentacją techniczną i stwierdzenie prawidłowości przez oględziny zewnętrzne i pomiar. Pomiaru długości i wysokości murów naleŝy dokonywać taśmą stalową z podziałką centymetrową, zaś grubości murów i wymiarów otworów - przymiarem z podziałką milimetrową. Jako wynik naleŝy przyjmować wartość średnią pomiarów wykonanych w trzech miejscach. Sprawdzenie grubości spoin i ich wypełnienia zaprawą naleŝy przeprowadzić na podstawie oględzin i pomiaru taśmą z podziałką milimetrowa. W przypadku murów zewnętrznych spoinowanych, sprawdzenie naleŝy przeprowadzić na losowo wybranej ścianie za pomocą taśmy stalowej. Do oceny naleŝy przyjmować średnią grubość spoiny ustaloną przy załoŝeniu średnich wymiarów cegły na odcinku ściany o długości co najmniej 1,0 m Sprawdzenie odchylenia powierzchni od płaszczyzny oraz prostoliniowości krawędzi naleŝy przeprowadzić przez przykładanie łaty kontrolnej o długości 2,0 m w kierunkach prostopadłych na skrzyŝowana murów oraz na powierzchni muru, a następnie pomiar prześwitu miedzy łatą i powierzchnią lub krawędzią muru 2 dokładnością do 1 mm. Sprawdzenie poziomowości warstw muru naleŝy przeprowadzić z pomocą poziomnicy murarskiej lub węŝowej oraz łaty kontrolnej, a w przypadku budynków o długości powyŝej 20 m - za pomocą niwelatora Sprawdzenie kąta pomiędzy przecinającymi się powierzchniami muru naleŝy przeprowadzać stalowym kątownikiem murarskim, łatą kontrolną i przymiarem podziałką milimetrową.prześwit w odległości 1 m od wierzchołka mierzonego kąta nie powinien przekraczać wartości podanej w normie Sprawdzenie prawidłowości wykonania ścianek działowych, nadprozy, gzymsów, przewodów, przerw dylatacyjnych oraz osadzania ościeŝnic naleŝy przeprowadzić na podstawie oględzin Roboty murarskie- Ocena wyników badań. JeŜeli badania przewidziane normie dały wynik dodatni, wykonane roboty murowe naleŝy uznać za zgodne z wymaganiami normy. W przypadku gdy chociaŝ jedno z badań dało wynik ujemny, całość odbieranych robót murowych lub tylko ich części naleŝy uznać za niezgodne z wymaganiami normy W przypadku uznania całości lub części robót murowych za niezgodne z wymaganiami normy komisja przeprowadzająca badania powinna ustalić, czy w danym przypadku stwierdzone odstępstwa od postanowień normy zagraŝają bezpieczeństwu budowli. Mury zagraŝające bezpieczeństwu budowli lub nie odpowiadające określonym w projekcie załoŝeniom funkcjonalnym, powinny być rozebrane oraz ponownie wykonane w sposób prawidłowy i przedstawione do badań Roboty tynkarskie- Badania przed przystąpieniem do robót tynkowych 14

15 Przed przystąpieniem do robót Wykonawca powinien wykonać badania cementu, wapna oraz kruszyw przeznaczonych do wykonania robót i przedstawić wyniki tych badań Inspektorowi nadzoru do akceptacji. Badania te powinny obejmować wszystkie właściwości cementu, wapna, wody oraz kruszywa określone w pkt. 2 niniejszej specyfikacji Badania w czasie robót tynkarskich Częstotliwość oraz zakres badań zaprawy wytwarzanej na placu budowy, a w szczególności jej marki i konsystencji, powinny wynikać z normy PN-90/B Zaprawy budowlane zwykłe" Wyniki badań materiałów i zaprawy powinny być wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru Badania w czasie odbioru robót tybkarskich Badania tynków zwykłych powinny być przeprowadzane w sposób podany w normie PN-70/B p i powinny umoŝliwić ocenę wszystkich wymagań, a w szczególności: zgodności z dokumentacją projektową i zmianami w dokumentacji powykonawczej, jakości zastosowanych materiałów i wyrobów, prawidłowości przygotowania podłoŝy, mrozoodporności tynków zewnętrznych, przyczepności tynków do podłoŝa, grubości tynku, wyglądu powierzchni tynku, prawidłowości wykonania powierzchni i krawędzi tynku, wykończenie tynku na naroŝach, stykach i szczelinach dylatacyjnych. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót murarskich podano w ST Kod CPV Wymagania ogólne" pkt 7. Jednostką obmiarową robót murarskich jest: - m2 - mb - szt Szczegółowe zasady obmiaru robót murarskich Roboty murarskie obmierza się w jednostkach obmiaru robót murarskich są to: - metry kwadratowe (m 2 ) - metry (m) - sztuki (szt.), jeŝeli chodzi o osadzenie róŝnych przedmiotów, jak kratki wentylacyjne, drzwiczki wycierowe itp. Wykonane roboty murarskie oblicza się według pomiarów w naturze. Grubość obliczeniową muru z cegły, bloczków i pustaków przyjmuje się łącznie ze spoinami. Mury grubości mniejszej niŝ 1 cegła (mury cienkie) mierzy się w metrach kwadratowych (m 2 ). Długość ścianek działowych obmierza się w świetle murów grubych, a ich wysokość - w świetle stropów. Ściany nieforemne o kształcie specjalnym oraz gzymsy i wszelkie wyskoki profilowe mierzy się następująco: a) długość ścian zębatych lub zakrzywionych mierzy się w rozwinięciu po obrysie zewnętrznym (przykładając elastyczną taśmę po zewnętrznym obwodzie muru), b) dla ścian w kształcie klina, zębatych itp. (zmiennej grubości) przyjmuje się grubość średnią, c) wysokość przyjmuje się rzeczywistą wg wymiarów, d) przekrój poziomy filarów z węgarkami mierzy się wg opisanego prostokąta, 15

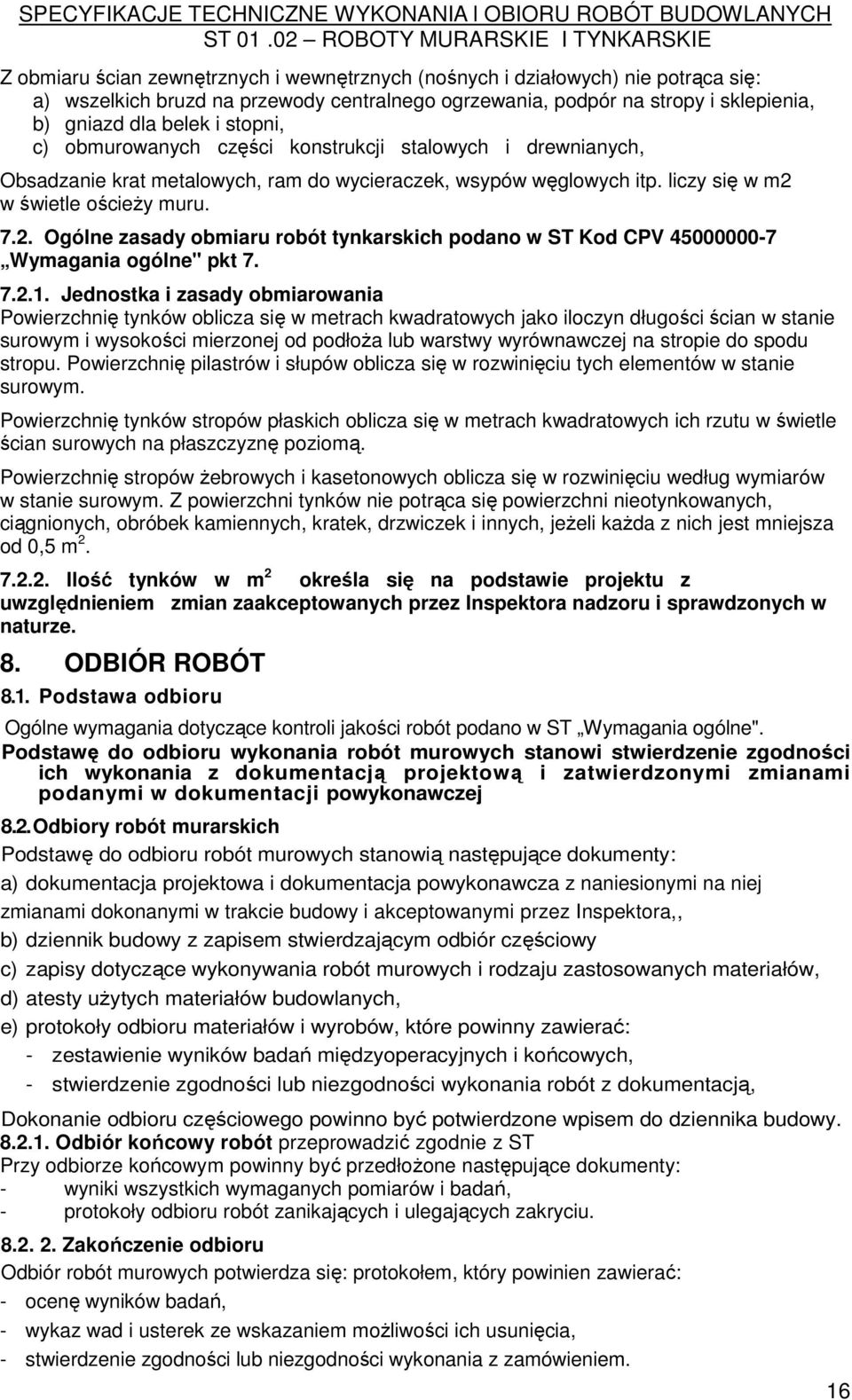

16 Z obmiaru ścian zewnętrznych i wewnętrznych (nośnych i działowych) nie potrąca się: a) wszelkich bruzd na przewody centralnego ogrzewania, podpór na stropy i sklepienia, b) gniazd dla belek i stopni, c) obmurowanych części konstrukcji stalowych i drewnianych, Obsadzanie krat metalowych, ram do wycieraczek, wsypów węglowych itp. liczy się w m2 w świetle ościeŝy muru Ogólne zasady obmiaru robót tynkarskich podano w ST Kod CPV Wymagania ogólne" pkt Jednostka i zasady obmiarowania Powierzchnię tynków oblicza się w metrach kwadratowych jako iloczyn długości ścian w stanie surowym i wysokości mierzonej od podłoŝa lub warstwy wyrównawczej na stropie do spodu stropu. Powierzchnię pilastrów i słupów oblicza się w rozwinięciu tych elementów w stanie surowym. Powierzchnię tynków stropów płaskich oblicza się w metrach kwadratowych ich rzutu w świetle ścian surowych na płaszczyznę poziomą. Powierzchnię stropów Ŝebrowych i kasetonowych oblicza się w rozwinięciu według wymiarów w stanie surowym. Z powierzchni tynków nie potrąca się powierzchni nieotynkowanych, ciągnionych, obróbek kamiennych, kratek, drzwiczek i innych, jeŝeli kaŝda z nich jest mniejsza od 0,5 m Ilość tynków w m 2 określa się na podstawie projektu z uwzględnieniem zmian zaakceptowanych przez Inspektora nadzoru i sprawdzonych w naturze. 8. ODBIÓR ROBÓT 8.1. Podstawa odbioru Ogólne wymagania dotyczące kontroli jakości robót podano w ST Wymagania ogólne". Podstawę do odbioru wykonania robót murowych stanowi stwierdzenie zgodności ich wykonania z dokumentacją projektową i zatwierdzonymi zmianami podanymi w dokumentacji powykonawczej 8.2. Odbiory robót murarskich Podstawę do odbioru robót murowych stanowią następujące dokumenty: a) dokumentacja projektowa i dokumentacja powykonawcza z naniesionymi na niej zmianami dokonanymi w trakcie budowy i akceptowanymi przez Inspektora,, b) dziennik budowy z zapisem stwierdzającym odbiór częściowy c) zapisy dotyczące wykonywania robót murowych i rodzaju zastosowanych materiałów, d) atesty uŝytych materiałów budowlanych, e) protokoły odbioru materiałów i wyrobów, które powinny zawierać: - zestawienie wyników badań międzyoperacyjnych i końcowych, - stwierdzenie zgodności lub niezgodności wykonania robót z dokumentacją, Dokonanie odbioru częściowego powinno być potwierdzone wpisem do dziennika budowy Odbiór końcowy robót przeprowadzić zgodnie z ST Przy odbiorze końcowym powinny być przedłoŝone następujące dokumenty: - wyniki wszystkich wymaganych pomiarów i badań, - protokoły odbioru robót zanikających i ulegających zakryciu Zakończenie odbioru Odbiór robót murowych potwierdza się: protokołem, który powinien zawierać: - ocenę wyników badań, - wykaz wad i usterek ze wskazaniem moŝliwości ich usunięcia, - stwierdzenie zgodności lub niezgodności wykonania z zamówieniem. 16

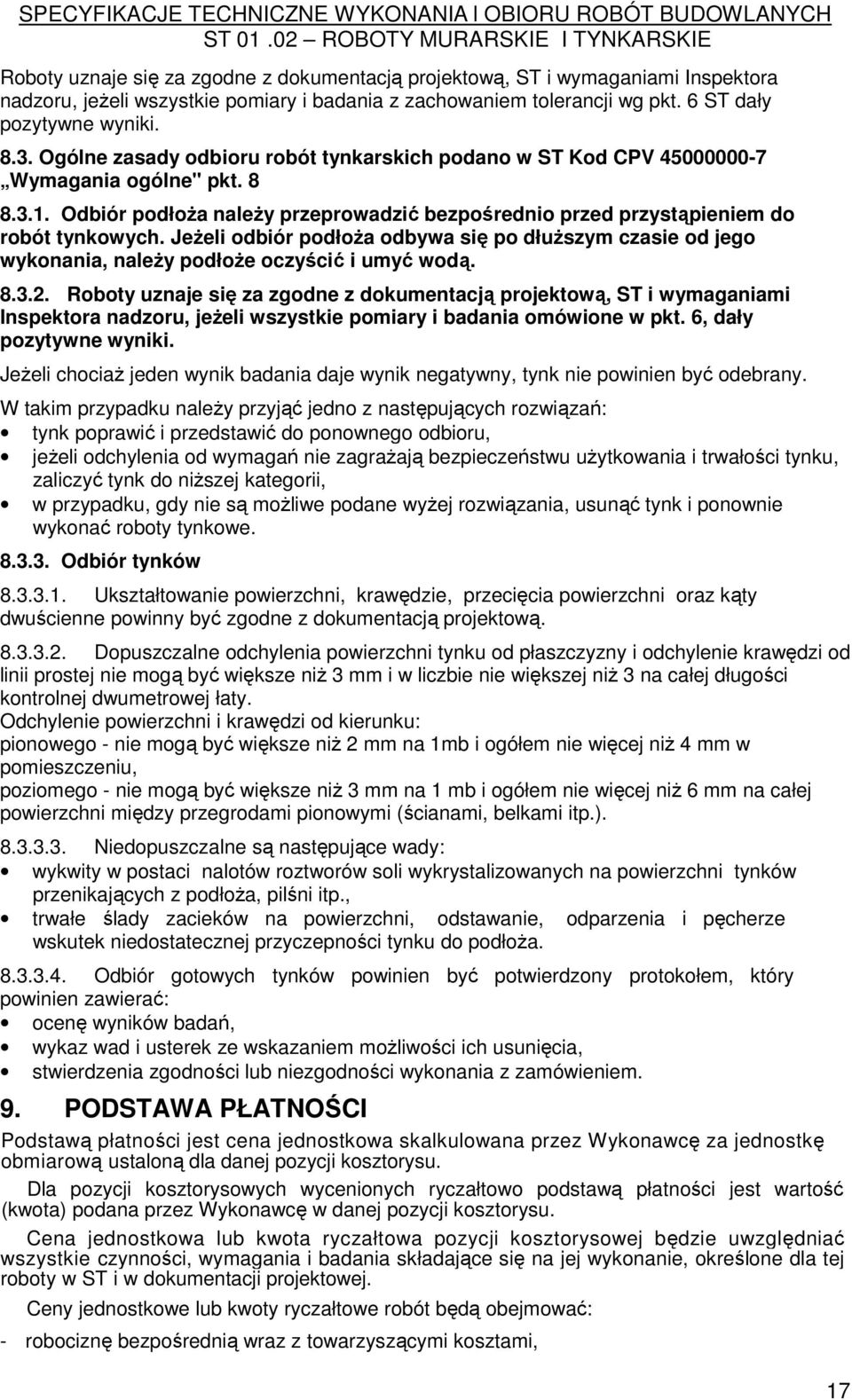

17 Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Inspektora nadzoru, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt. 6 ST dały pozytywne wyniki Ogólne zasady odbioru robót tynkarskich podano w ST Kod CPV Wymagania ogólne" pkt Odbiór podłoŝa naleŝy przeprowadzić bezpośrednio przed przystąpieniem do robót tynkowych. JeŜeli odbiór podłoŝa odbywa się po dłuŝszym czasie od jego wykonania, naleŝy podłoŝe oczyścić i umyć wodą Roboty uznaje się za zgodne z dokumentacją projektową, ST i wymaganiami Inspektora nadzoru, jeŝeli wszystkie pomiary i badania omówione w pkt. 6, dały pozytywne wyniki. JeŜeli chociaŝ jeden wynik badania daje wynik negatywny, tynk nie powinien być odebrany. W takim przypadku naleŝy przyjąć jedno z następujących rozwiązań: tynk poprawić i przedstawić do ponownego odbioru, jeŝeli odchylenia od wymagań nie zagraŝają bezpieczeństwu uŝytkowania i trwałości tynku, zaliczyć tynk do niŝszej kategorii, w przypadku, gdy nie są moŝliwe podane wyŝej rozwiązania, usunąć tynk i ponownie wykonać roboty tynkowe Odbiór tynków Ukształtowanie powierzchni, krawędzie, przecięcia powierzchni oraz kąty dwuścienne powinny być zgodne z dokumentacją projektową Dopuszczalne odchylenia powierzchni tynku od płaszczyzny i odchylenie krawędzi od linii prostej nie mogą być większe niŝ 3 mm i w liczbie nie większej niŝ 3 na całej długości kontrolnej dwumetrowej łaty. Odchylenie powierzchni i krawędzi od kierunku: pionowego - nie mogą być większe niŝ 2 mm na 1mb i ogółem nie więcej niŝ 4 mm w pomieszczeniu, poziomego - nie mogą być większe niŝ 3 mm na 1 mb i ogółem nie więcej niŝ 6 mm na całej powierzchni między przegrodami pionowymi (ścianami, belkami itp.) Niedopuszczalne są następujące wady: wykwity w postaci nalotów roztworów soli wykrystalizowanych na powierzchni tynków przenikających z podłoŝa, pilśni itp., trwałe ślady zacieków na powierzchni, odstawanie, odparzenia i pęcherze wskutek niedostatecznej przyczepności tynku do podłoŝa Odbiór gotowych tynków powinien być potwierdzony protokołem, który powinien zawierać: ocenę wyników badań, wykaz wad i usterek ze wskazaniem moŝliwości ich usunięcia, stwierdzenia zgodności lub niezgodności wykonania z zamówieniem. 9. PODSTAWA PŁATNOŚCI Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w ST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: - robociznę bezpośrednią wraz z towarzyszącymi kosztami, 17

18 - wartość zuŝytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, - wartość pracy sprzętu wraz z towarzyszącymi kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko. Ceny jednostkowe mogą być waloryzowane zgodnie z ustaleniami umownymi. Do cen jednostkowych nie naleŝy wliczać podatku VAT. Płaci się za ustaloną ilość jednostek : dla robót murowych -m3 wykonanych murów, -m2 wykonanych ścianek - m2 wykonanych tynków m2 pozostałe roboty wg obmiaru. Cena jednostkowa takŝe obejmuje: - przygotowanie stanowiska roboczego, - dostarczenie materiałów i sprzętu, - przygotowanie lub dostawę zaprawy - obsługę sprzętu nieposiadającego etatowej obsługi, - ustawienie i rozbiórkę rusztowań o wysokości do 4 m, - obsadzenie kratek wentylacyjnych i innych drobnych elementów, - wykonanie tynków, - reperacja tynków po dziurach i hakach, - oczyszczenie miejsca pracy z resztek materiałów, - likwidacja stanowiska roboczego. 10. PRZEPISY ZWIĄZANE 10.1.Normy 1. Metody badań zapraw do murów: PN-EN :2000, PN-EN :2000. PN-EN :2000, PN-EN , PN-EN :2000 i PN-EN :2000; 2. Metody badań elementów murowych : PN-EN , PN-EN 772-7:2000. PN-EN 772-9:2000, PN-EN , 3. PN-EN 1059:2000 Metody badania murów. Określanie wytrzymałości na ściskanie 4. Wymagania techniczne i badania przy odbiorze Zmiany 1 Bl 5/92 poz, PN-B/10106; 1997 Tynki i zaprawy budowlane. Masy tynkarskie do wypraw pocienionych". 6. PN-B-12050:1995 Wyroby budowlane ceramiczne. Cegły budowlane 7. PN-B-12051:1995 Wyroby budowlane ceramiczne. Cegły modularne 8. Zalecenia Udzielania Aprobat Technicznych ITB Z J AT-15/1.09/2002..Zaprawy murarskie do cienkich spoin". 9. Instrukcja ITB 2BZH9&B.Wytyczne wykonywania robót budowlano-montaŝowych w okresie obniŝonych temperatur". 10. PN-85/B Zaprawy budowlane. Badania cech fizycznych i wytrzymałościowych. 11. PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze. 12. PN-88/B Materiały budowlane. Woda do betonów i zapraw. 13. PN-B-30020:1999 Wapno. 14. PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. 15. PN-90/B Zaprawy budowlane zwykłe. 16. PN-B-19701,1997 Cementy powszechnego uŝytku. 18
